1 Str. 1 Regulátor topného okruhu se směšovačem WM Dvoubodový a tříbodový regulátor pro 1 topný okruh se měšovačem NÁVOD PRO UVÁDĚNÍ DO PROVOZU

2 Str. 2 FPostupy při uvádění do provo Obsah! Pozor! S pracemi spojenými s montáží a instalací začněte teprve tehdy, když si přečtete příslušný návod k použití a kompletně se seznámíte s jeho obsahem! Rovněž je nutné dbát na bezpečnostní pokyny a pokyny pro použití uvedené v provozním návodu! Obsah 1. Popis produktu Vlastnosti a funkce Technická data Bezpečnostní pokyny Transport a skladování Montáž regulátoru a čidel Elektrické připojení Montaž čidel Demontáž a likvidace Pokyny pro uvádění do provozu Indikace informací skutečné hodnoty teploty Ruční přenastavení relé Obsazení relé a čidel Funkce a nastavení Čelní pohled na regulátor s klávesnicí a displejem Použité symboly Seřizovací hodnoty Přídavné možnosti nastavení Trvale indikovaná skutečná teplota Automatické optimalizace strmosti regulace Opětné nastavení standardních časů Nastavení z výroby při aktivování podlahového vytápění (E3 3.1) Ochranné funkce Ochrana proti zatuhnutí čerpadel Ochrana blokování směšovače Poruchy a hledání závad... 14

3 Popis výrobku Str Popis výrobku LATHERM HZR COMFORT (HZR-WM) je nový regulátor vytápění. HZR-WM splňuje všechny požadavky, které jsou v současnosti kladeny na moderní regulátory vytápění. Spojuje jednoduchou obsluhu s nejmodernější mikroelektronikou. Vlastnosti a funkce ukazují, co je vše skryto v HZR-C Vlastnosti a funkce Ekvitermně nebo prostorově řízený regulátor vytápění pro 1 topné okruhy se směšovačem Připojení dálkového ovládání a DCF-přijímače Nastavitelné 3 různé úrovně vytápění Vlastní optimalizace topných křivek a spínacích časů Jednoduchá obsluha a programování Osvětlený displej a na jazyce nezávislé zobrazení symbolů Moderní design v kompaktní skříňce pro nástěnnou montáž Přednastavení pro různá hydraulická schémata Topný okruh se směšovačem, časoví řízený Roční hodiny s automatickým přepínáním letních a zimních časů 3 kanály spínacích hodin s celkem 43 spínacími časy Přednastavené standardní spínací časy Optimalizace spínacích časů Topný okruh s přídavným úsporným nastavením Optimalizací strmosti regulace Diagnostika systému Funkce svátků a dovolené Podlahové vytápěním Omezení maximální a minimální teploty v přívodu Automatické vypnutí v létě Funkce ochrany proti zamrznutí Program pro vysoušení potěru Připojení (zohlednění) prostoru Analogové dálkové ovládání s prostorovým čidlem Digitální dálkové ovládání s prostorovým čidlem Snímání a ukládání všech měřených hodnot Možnost rozšiřování přes ebus Připojení DCF-rádiových hodin Obsluha a vyhodnocení přes PC TV F3 R3/R4 HMV Regulace Reglerkonfiguration směšovaného okruhu 8 HZR-WM MKR R2 HKP TI (F8) TA F1 Použité označení: R1... R3: Relé F1... F8: Vstupy čidel TA: Venkovní čidlo TI: Prostorové čidlo TV: Čidlo v přívodu HKP: Čerpadlo topného okruhu HMV: Směš.ventil topení MKR: Regulátor směšovaného okruhu NRV: Nízkonapěťové relé /ve spojení s vazebním relé

4 Str. 4 FPostupy při uvádění Technická do provo data 2. Technická data Napájecí napětí Příkon Pojistka 230 V AC 50 Hz 5 VA 4,0 AT, skleněná pojistka 5 mm x 20 mm Vstupy Vstupy čidel: 5 teplotních čidel Pt vstupy pro FW-D Měřící rozsah: -20 C bis C Výstupy Rozhraní 4 Relais: je 2 A, 250 V AC (µ), insgesamt maximal 4 A 1 Relais 4 A, 250 V AC (µ) 1 Niedervoltrelais: 0,5 A, 50 V AC/DC (μ) ebus Krytí IP 20 nach DIN EN (VDE ) Vliv na okolí Typ 1 C (nach DIN EN ) Třída izolace 2 Okolní teplota 0 C bis + 50 C Rezerva chodu hodin Montáž Kryt Rozměry Hmotnost Konformita 3. Bezpečnostní pokyny při + 20 C > 10 let (s lithiovou baterií) Nástěnná montáž Plast, PC / ABS 170 mm x 170 mm x 55 mm 0,65 kg Regulátor vytápění splňuje ustanovení směrnice o elektromagnetické snesitelnosti (2004/108/EG), směrnice pro provoz zařízení s nízkým napětím (2006/95/EG), harmonizované normy DIN EN , DIN EN a nese i označení CE. Nebezpečí smrtelného úrazu elektrickým proudem! Montáž, elektrickou instalaci, první uvedení do provozu, zkoušení a opravy regulátorů smějí provádět pouze odborně vzdělané, znalé a autorizované osoby (odborní elektrikáři dle DIN VDE a BGV A3)! Je nutné dodržovat místně platné předpisy a normy rozvodných závodů! Před zahájením instalačních nebo opravárenských prací na elektrickém zařízení je vždy nutné zajistit kompletní odpojení od síťového napětí a toto odpojení je nutné zajistit proti opětnému zapnutí! Na dílech pod napětím se nesmějí provádět žádné práce! Regulátory vytápění se smějí instalovat a provozovat pouze v: suchém, nevýbušném prostředí v uzavřených prostorách v prostory s teplotou mezi 0 C a + 50 C Nebezpečí

5 Transport a skladování Str Transport a skladování Pečlivě překontrolujte, zda balení nebo regulátor nevykazují poškození. Transportujte regulátor vytápění jen v originálním balení. Pád regulátoru i z malé výšky může způsobit jeho poškození. Zamezte nárazům a extrémním teplotám během transportu a skladování (pod 0 C, nad + 50 C). Regulátor se smí skladovat pouze v originálním obalu a v suchém prostředí. 5. Montáž regulátoru a čidel Horní upevňovací otvor (zavěšení) esc - + ok 130mm 140mm Kryt svorek Dolní upevňovací otvory 1. Zvolit vhodné montážní místo 2. Demontujte kryt svorek na regulátoru! 3. Označit si a vyvrtat střední, horní upevňovací otvor (Ø 6 mm), vložit přiloženou hmoždinku a zašroubovat šroub! 4. Regulátor zavěsit na šroub a srovnat jej! 5. Označit si dolní upevňovací otvory (vzdálenost otvorů140 mm), regulátor opět sejmout! 6. Vyvrtat oba dolní otvory (Ø 6 mm)! 7. Vložit hmoždinky a regulátor opět zavěsit! 8. Regulátor přišroubovat v obou upevňovacích otvorech! Nebezpecí Nebezpečí smrtelného úrazu elektrickým proudem! Nepoužívejte regulátor jako vrtací šablonu! R3 T4A 230V AC 50Hz, 5VA R1-R4, 2A, 250V AC Lamberti T50, IP20 I (R1-R4) < 4A NVR R5, 4A, 250V AC Elektronik 0,5A LATHERM HZR-C 50V AC/DC R1 R2 R3 R4 R5 GND e-bus N N N F1 F2 F3 F4 F5 F6 F7 F8 +12V + - L N L65 Schema připojení HZR-WM

6 Str. 6 FPostupy Montáž při uvádění regulátoru do provo a čidel 5.1. Elektrické připojení Nebezpečí smrtelného úrazu elektrickým proudem! Před každým otevřením krytu svorek je nutné regulátor odpojit od napájecího napětí! Zajistit proti opětnému zapnutí! Napájení (střídavé) a napětí musí souhlasit s údaji ve schématu připojení. Regulátor připojit podle schématu připojení. Nebezpecí Elektrické připojení provést přes šroubovací svorky (jednovodičově max. 1,5 mm 2 ). Ochranný vodič z napájecí sítě připojit k 5pólovému bloku svorek ( symbol pro uzemnění ). Přípojky ochranných vodičů spotřebičů (čerpadla atd.) připojit na určený 5-ti pólový blok svorek. Přitom je nutné zajistit, aby byla přípojka ochranného vodiče síťového napájení rovněž připojena k tomuto bloku svorek. Každou svorku obsadit pouze jedním připojovacím vedením. Zajistit vhodné odlehčení tahu kabelů! Používat pro regulátor pouze povolená teplotní čidla Pt Všechna vedení nízkého napětí (např. vedení k čidlům) je nutné vést odděleně od kabelů vedoucích síťové napětí. Není nutné dbát na polaritu vedení k čidlům (max. délka vedení k čidlům je 100 m)! Pozor! Pomocí nízkonapěťového relé (NVR) se smí spínat výhradně bezpečné malé napětí. Pomocí relé na vysokonapěťové straně (R1-R5) se nesmí spínat bezpečné malé napětí. Po elektrickém připojení se opět namontuje kryt svorek Montáž čidel Montáž venkovního čidla: Venkovní teplotní čidlo je nutné montovat minimálně 2 m nad zemí. Nesmí docházet k žádnému ovlivnění - např. komíny, okny nebo svody okapů. Venkovní teplotní čidlo by mělo být montováno na severní nebo severovýchodní straně domu a nesmí být vystaveno přímému slunečnímu záření. U větších systémů s oddělenými topnými okruhy budou venkovní teplotní čidla přiřazena příslušným vnějším stěnám. Montáž čidla v přívodu: Čidlo v přívodu se montuje za čerpadlo topného systému na přívodním potrubí vytápění pomocí trubkové objímky. Místo montáže musí být čisté a musí se při montáži nanést tepelně vodivá pasta Demontáž a likvidace Nebezpečí smrtelného úrazu elektrickým proudem! Před demontáží je nutné regulátor odpojit od napájecího napětí! Zajistit proti opětnému zapnutí! Regulátor se demontuje v opačném pořadí k montáži! Likvidaci je nutné provést podle příslušných zákonů o předávání zboží do oběhu, o jeho zpětný odběr a ekologickou likvidaci pro elektrická a elektronická zařízení (zákony o elektrických a elektronických zařízeních). Nebezpečíí

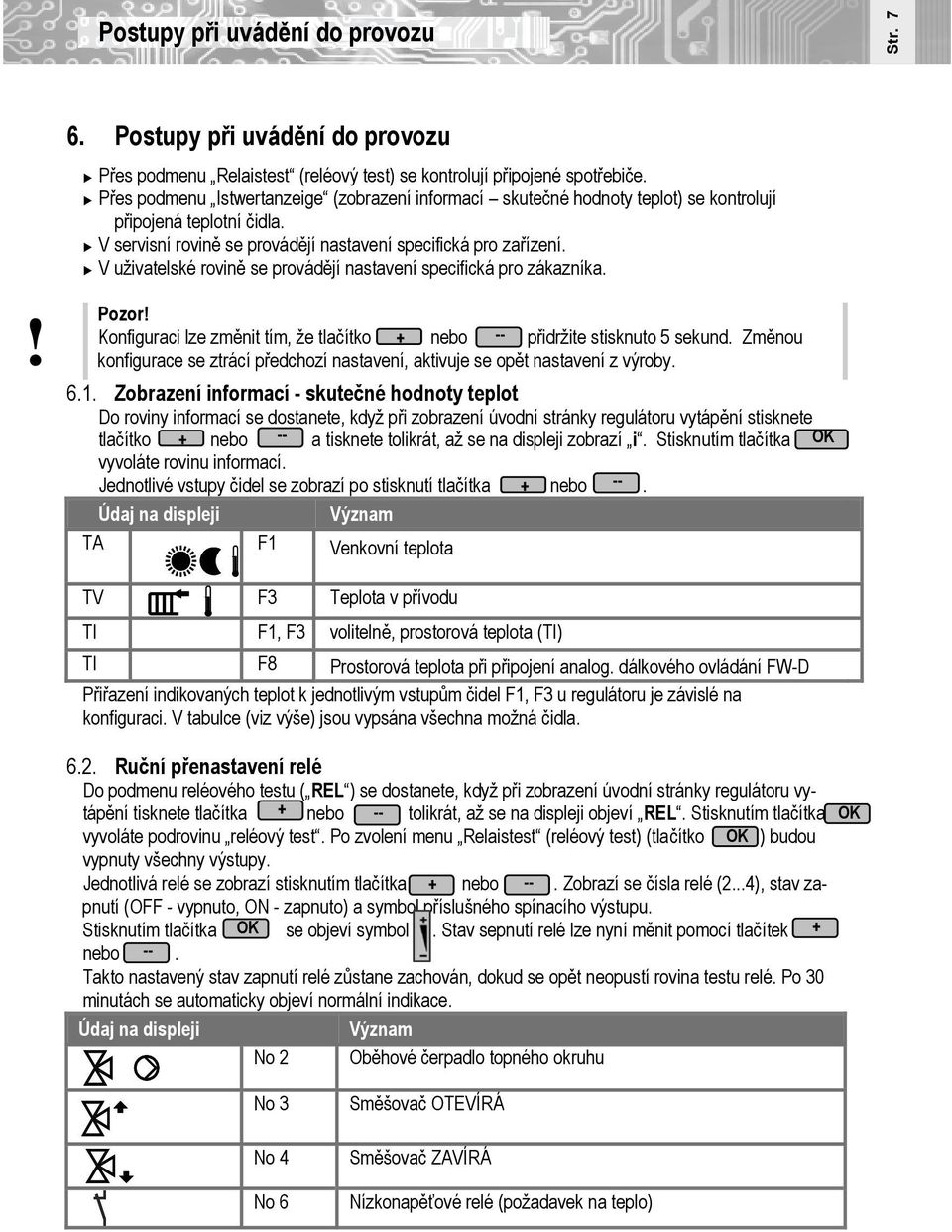

7 Postupy při uvádění do provozu Str. 7! 6. Postupy při uvádění do provozu Přes podmenu Relaistest (reléový test) se kontrolují připojené spotřebiče. Přes podmenu Istwertanzeige (zobrazení informací skutečné hodnoty teplot) se kontrolují připojená teplotní čidla. V servisní rovině se provádějí nastavení specifická pro zařízení. V uživatelské rovině se provádějí nastavení specifická pro zákazníka. Pozor! Konfiguraci lze změnit tím, že tlačítko + nebo -- přidržite stisknuto 5 sekund. Změnou konfigurace se ztrácí předchozí nastavení, aktivuje se opět nastavení z výroby Zobrazení informací - skutečné hodnoty teplot Do roviny informací se dostanete, když při zobrazení úvodní stránky regulátoru vytápění stisknete tlačítko nebo a tisknete tolikrát, až se na displeji zobrazí i. Stisknutím tlačítka vyvoláte rovinu informací. Jednotlivé vstupy čidel se zobrazí po stisknutí tlačítka + nebo --. Údaj na displeji Význam TA F1 Venkovní teplota + -- OK TV F3 Teplota v přívodu TI F1, F3 volitelně, prostorová teplota (TI) TI F8 Prostorová teplota při připojení analog. dálkového ovládání FW-D Přiřazení indikovaných teplot k jednotlivým vstupům čidel F1, F3 u regulátoru je závislé na konfiguraci. V tabulce (viz výše) jsou vypsána všechna možná čidla Ruční přenastavení relé Do podmenu reléového testu ( REL ) se dostanete, když při zobrazení úvodní stránky regulátoru vytápění tisknete tlačítka nebo -- tolikrát, až se na displeji objeví REL. Stisknutím tlačítka vyvoláte podrovinu reléový test. Po zvolení menu Relaistest (reléový test) (tlačítko OK ) budou vypnuty všechny výstupy. Jednotlivá relé se zobrazí stisknutím tlačítka + nebo --. Zobrazí se čísla relé (2...4), stav zapnutí (OFF - vypnuto, ON - zapnuto) a symbol příslušného spínacího výstupu. Stisknutím tlačítka OK se objeví symbol. Stav sepnutí relé lze nyní měnit pomocí tlačítek + nebo --. Takto nastavený stav zapnutí relé zůstane zachován, dokud se opět neopustí rovina testu relé. Po 30 minutách se automaticky objeví normální indikace. Údaj na displeji Význam No 2 Oběhové čerpadlo topného okruhu + OK No 3 No 4 No 6 Směšovač OTEVÍRÁ Směšovač ZAVÍRÁ Nízkonapěťové relé (požadavek na teplo)

8 Str. 8 FPostupy při uvádění do provo 6.3. Obsazení relé a čidel Relé a čidla Konfigurace Relé R1 Relé R2 Relé R3 Relé R4 Relé R5 : TI také volitelně na F1 : Kontakt požadavku na teplo pro ext. regulátor kotle : Přípojky jsou pevně určeny pro dálkové ovládání FW-D : pevně určeno * : bezpotenciálový nízkonapěťový kontakt : pevně určeno dle funkce Vazební relé R6 * F1 TA venkovní čidlo teploty F3 TV čidlo teploty přívodu F6 TN FW-D denní úroveň, analogové dálkové ovládání F7 TN FW-D noční úroveň, analogové dálkové ovládání 8 MKR HKP HMV auf HMV zu F8 TI FW-D vnitřní teplota, analogové dálkové ovládání, KF MKR: spojitá regulace okruhu se směšovačem HMV: směšovací ventil vytápění HKP: čerpadlo topného okruhu TI: teplota místnosti 7. Funkce a nastavení 7.1. Čelní pohled na regulátor s klávesnicí a displejem Tlačítko OK - Změna provozního režimu - Vyvolání podmenu - Potvrzení aktuálního nastavení Tlačítko -- nebo + - zvolit podmenu - přepnutí dál - změna hodnot Funkce a nastavení Tlačítko -- nebo + Stisknout současně na 5 sekund - Přechod do servisní úrovně esc Tlačítko - Manuelní přepnutí režimu topného okruhu bzw. ohřevu TV - Zpět do předchozího menü - Výmaz zadání

9 Seřizovací hodnoty Str Použité symboly 8. Seřizovací hodnoty Do podmenu servisní roviny, když současně přidržíte tlačítka + a -- po dobu cca 5 sekund. Na displeji se objeví nový obraz menu E3. Pokud se chcete dostat do konfiguračních menu 1-10, tiskněte tlačítko + nebo -- a potvrďte tlačítkem OK. V rámci jednotlivých podmenu E3-1 až E3-10 se dostanete stisknutím tlačítek + nebo -- na jednotlivé veličiny. Pokud chcete hodnotu změnit, stiskněte tlačítko OK. Na displeji se objeví. Pomocí tlačítek + a -- změníte hodnotu a pomocí tlačítka OK ji potvrdíte. Tlačítkem esc se odmítne nová hodnota na displeji se objeví opět hodnota původní.! Pozor! V rámci podmenu budou zobrazeny pouze hodnoty, které jsou možné ve zvolené konfiguraci. Relé a čidla lze přiřadit pouze tehdy, pokud ještě nebyly přiděleny. Tlačítkem esc opustíte menu. E3-1 Konfigurace / nastavení systému Čís.. Činnost Nastavení z výroby Rozsah Volba 1 Typ regulátoru (jen zobrazení) 1:HZR-C / 2:HZR-E 2 Reset obnovení nastavení z výroby No YES/no 3 Přídavné symboly YES! Pozor! Nastavení z výroby lze obnovit jen tím, že tlačítko + nebo -- podržíte zmáčnuté po dobu 5 sek. Veškerá předchozí nastavení jsou tím ztracena.

10 Str. 10 FPostupy při uvádění Seřizovací do hodnoty provo E3-3 Nastavení topných okruhů Čís. Veličina Nastavení z výroby Rozsah Volba 1 Podlahové vytápění no 2 Úroveň úspory Aktivace redukované denní teploty no 3 P-regulátor Proporcionální regulace teploty v přívodu topného no okruhu v závislosti na teplotě prostoru 4 P-regulátor s ochranou proti zamrznutí Proporcionální regulace v závislosti na teplotě prostoru s ochranou proti zamrznutí (přes čidlo venkovní teploty) no 5 Přiřazení Tvnitřní Přiřazení prostorového čidla k měřícímu vstupu (0:DFW HZR = digitální dálkové ovládání) 7 Ochrana proti zamrznutí v automatice Ochrana proti zamrznutí v automatickém režimu 8 Redukování výkonu dle skutečné Tprostoru Požadovaná hodnota teploty v přívodu topného okruhu bude redukována, když naměřená prostorová teplota překročí požadovanou prostorovou teplotu. 9 Redukování výkonu dle virtuální Tprostoru. Požadovaná hodnota teploty v přívodu topného okruhu bude redukována, když dosažená prostorová teplota překročí požadovanou teplotu v místnosti (bez prostorového čidla) 10 Koeficient snížení top. výkonu prostoru Faktor, o kolik se sníží teplota v přívodu topného okruhu, když prostorová teplota překročí požadovanou hodnotu o 1 K 11 Časová konstanta pro zátop Časová konstanta pro virtuální prostorovou teplotu 12 Časová konstanta pro útlum Časová konstanta pro virtuální prostorovou teplotu 13 Venkovní teplota pro odstavení vytápění Vytápění se vypne, když venkovní teplota překročí nastavenou hodnotu 14 Max. teplota v přívodu pro topný okruh 1 Omezení přívodní teploty topného okruhu 1 16 Min. teplota MKR (směšovaného okruhu) Omezení teploty v přívodu topného okruhu se směšovačem 17 Rozdíl TV TK Rozdíl mezi požadovanou teplotou kotle a požadovanou teplotou směšovaného topného okruhu 18 Doba chodu pohonu Doba chodu pohonu ze zavřené do otevřené polohy 0 no no no 0, 5, 8 (jen volné čidlo) h 0,1 h 9,9 h 40 h 1 h 99 h 30 C 1 C C 99 C 1 C C 12 C 1 C C 4 K 1 K K 120 Sek 10 Sek 990 Sek

11 Seřizovací hodnoty Str. 11 Čís. Veličina Nastavení z výroby Rozsah Volba 19 Proporcionální složka pohonu Proporcionální hodnota pro regulaci pohonu 2 0,2 5,0 24 Předstih spínacích časů Přepnutí na denní režim se provede v předstihu o vypočtený čas tak, aby již v požadovaném no čase přechodu na denní režim bylo dosaženo požadované denní vnitřní teploty. 25 Optimalizace časů vytápění Vyhodnocením změny prostorové teploty budou no optimalizovány vypočtené časy (24) 26 Předběžné nastavení - doba zátopu 1 Min / C Faktor pro rychlost zátopu z aktuální teploty 10 Min / C 99 Min / C prostoru po přepnutí na denní režim 27 Předstih spínacích časů - zpoždění Zpoždění zahájení vytápění místnosti po přepnutí na 10 Min 1 Min 99 Min denní režim (setrvačnost systému) : Nastavení z výroby se mění při volbě podlahového vytápění (E3-3.1=YES) (viz - strana 10) E3-4 Nastavení pro ohřev teplé vody Čís. Veličina Nastavení z výroby Rozsah Volba 2 Priorita ohřevu teplé vody Čerpadlo topného okruhu "VYPNUTO" a směšovač "UZAVŘEN" při ohřevu teplé vody YES E3-5 ebus-nastavení Čís. Veličina Nastavení z výroby Rozsah Volba 1 ebus ZAP Zapnout ebus rozhraní YES 2 ASYN ZAP Zapnutí vysílání synchronizačních znaků pro komunikaci YES 3 Metoda PKZM Volba metody PKZM pro komunikaci YES 5 Venkovní teplota z adresy regulátoru Regulátor přijímá venkovní teplotu z nastavené adresy (0:venk. teplota přes ebus, 1: přímo připojené venkovní čidlo, :přídavný regulátor) 8 Napájení pro ebus Napájení ebus z regulátoru (při zapnutí regulátoru) (Pozor: dbát na proudovou bilanci!) YES

12 Str. 12 Seřizovací hodnoty FPostupy při uvádění do provo E3-6 Speciální systémová nastavení Čís. Veličina Nastavení z výroby Rozsah Volba 1 Automat. přepnutí letního a zimního času. Regulátor přizpůsobuje hodiny automaticky při začátku a konci letního času 4 Servis Servis: Vyřadí nastavené provozní časy a filtry 5 Kontrola čidel Při YES se přepne regulátor automaticky do provozního režimu HAND, když se zjistí poškozené čidlo E3-8 Interní výpočtené hodnoty regulátoru vytápění Č. Hodnota 1 Požadovaná teplota v přívodu 1. topný okruh 3 Požadovaná teplota kotle 1. topný okruh 6 Požadovaná teplota kotle celkem 7 Virtuální vnitřní skutečná teplota (vypočtená hodnota) 8 Filtrovaná prostorová skutečná teplota 9 Filtrovaná venkovní teplota E3-9 Speciální systémové informace Č. Hodnota 1 Poslední přístup na E3 / E4 2 Poslední přístup k času 3 Předposlední přístup na E3 / E4 4 Předposlední přístup k času 5 Verze hardwaru 6 Verze softwaru 7 Verze desky plošného spoje E3-10 Vysoušení potěru YES no no Pro zahájení vysoušení potěru je nutné nejprve stisknout ok a držet stisknuté během doby, kdy se připojuje síťové napětí. Stejným způsobem se vysoušení potěru ukončí. Po výpadku napětí regulátor pokračuje v zahájeném programu vysoušení potěru. Č. Veličina Nastavení z výroby Rozsah Volba 1 Maximální teplota 50 C 1 C C 2 Doba setrvání na startovací teplotě (20 C) 10 dnů 1 den dnů 3 Doba natápění na TMax 5 dnů 1 den dnů 4 Doba sertvání na TMax 5 dnů 1 den dnů 5 Doba ochlazování na koncovou teplotu 5 dnů 1 den dnů

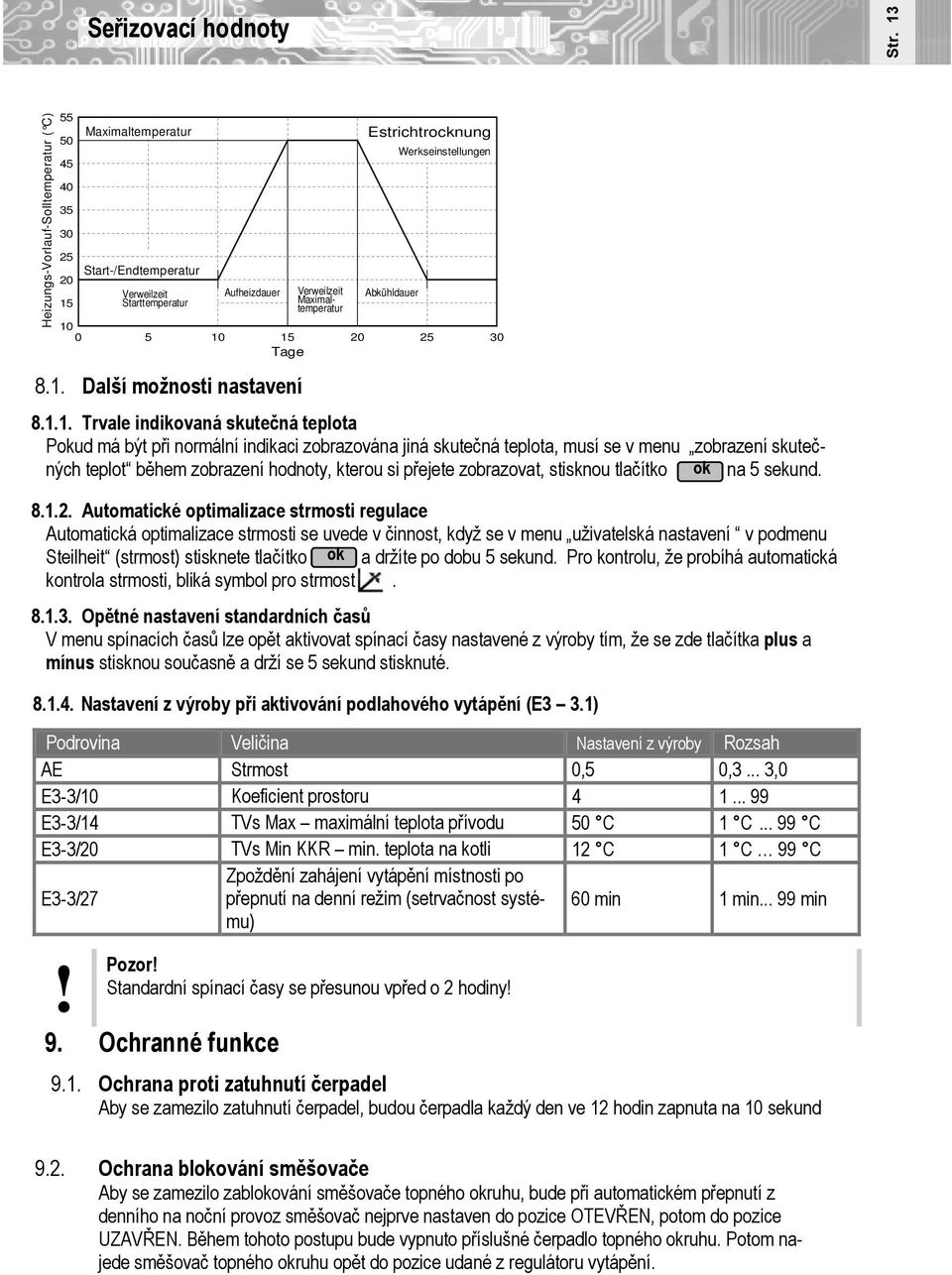

13 Seřizovací hodnoty Str. 13 Heizungs-Vorlauf-Solltemperatur ( C) Maximaltemperatur Start-/Endtemperatur Verweilzeit Starttemperatur Aufheizdauer Verweilzeit Maximaltemperatur Estrichtrocknung Abkühldauer Werkseinstellungen Tage 8.1. Další možnosti nastavení Trvale indikovaná skutečná teplota Pokud má být při normální indikaci zobrazována jiná skutečná teplota, musí se v menu zobrazení skutečných teplot během zobrazení hodnoty, kterou si přejete zobrazovat, stisknou tlačítko ok na 5 sekund Automatické optimalizace strmosti regulace Automatická optimalizace strmosti se uvede v činnost, když se v menu uživatelská nastavení v podmenu Steilheit (strmost) stisknete tlačítko ok a držíte po dobu 5 sekund. Pro kontrolu, že probíhá automatická kontrola strmosti, bliká symbol pro strmost Opětné nastavení standardních časů V menu spínacích časů lze opět aktivovat spínací časy nastavené z výroby tím, že se zde tlačítka plus a mínus stisknou současně a drží se 5 sekund stisknuté Nastavení z výroby při aktivování podlahového vytápění (E3 3.1) Podrovina Veličina Nastavení z výroby Rozsah AE Strmost 0,5 0,3... 3,0 E3-3/10 Koeficient prostoru E3-3/14 TVs Max maximální teplota přívodu 50 C 1 C C E3-3/20 TVs Min KKR min. teplota na kotli 12 C 1 C 99 C E3-3/27 Zpoždění zahájení vytápění místnosti po přepnutí na denní režim (setrvačnost systému) 60 min 1 min min! Pozor! Standardní spínací časy se přesunou vpřed o 2 hodiny! 9. Ochranné funkce 9.1. Ochrana proti zatuhnutí čerpadel Aby se zamezilo zatuhnutí čerpadel, budou čerpadla každý den ve 12 hodin zapnuta na 10 sekund 9.2. Ochrana blokování směšovače Aby se zamezilo zablokování směšovače topného okruhu, bude při automatickém přepnutí z denního na noční provoz směšovač nejprve nastaven do pozice OTEVŘEN, potom do pozice UZAVŘEN. Během tohoto postupu bude vypnuto příslušné čerpadlo topného okruhu. Potom najede směšovač topného okruhu opět do pozice udané z regulátoru vytápění.

14 Str. 14 FPostupy Poruchy při uvádění a hledání do provo závad 10. Poruchy a hledání závad Pokud regulátor vytápění nebude bezchybně fungovat, překontrolujte prosím následující body: 1. Elektrické napájení: Když se na displeji objeví nějaký údaj, tak je napájení v pořádku. Pokud se neobjeví žádný údaj, překontrolujte prosím síťové napětí nebo pojistku přístroje. 2. Automatická kontrola čidel regulátoru vytápění Všechna připojená a použitá čidla jsou kontrolována z hlediska zkratu a přerušení. Pokud se zjistí porucha, zobrazí se příslušné číslo čidla a hodnota "L C" nebo "H C". Regulátor se přepne automaticky do provozní režimu HAND, když se zvolí nastavení E3-6/5 = YES. Vždy je indikována pouze jedna chyba. Více chyb se objevuje postupně v numerickém pořadí na displeji. 3. Čidla a vedení čidel: Pokud se na displeji (v normálním zobrazení a v informační rovině) zobrazují smysluplné teploty, je vše v pořádku. Při přerušení čidla se na displeji zobrazí H C a při zkratu čidla se zobrazí L C". Pokud zobrazená teplota nedává smysl, můžete pomocí ohmmetru překontrolovat hodnoty odporu podle následující tabulky: Tabulka odporu teplotních čidel Pt C 922 Ohm 20 C 1078 Ohm 60 C 1232 Ohm 100 C 1385 Ohm -10 C 961 Ohm 30 C 1117 Ohm 70 C 1271 Ohm 110 C 1423 Ohm 0 C 1000 Ohm 40 C 1155 Ohm 80 C 1309 Ohm 120 C 1461 Ohm 10 C 1039 Ohm 50 C 1194 Ohm 90 C 1347 Ohm 130 C 1498 Ohm 4. Spínané výstupy: Pokud regulátor vytápění nezapíná příslušné spotřebiče (hořák, čerpadla a ventily), překontrolujte prosím pomocí podmenu (test relé) příslušné reléové výstupy. Pokud se pomocí výše uvedených bodů porucha neodstraní, je nutné vyměnit regulátor vytápění. Nebezpečí smrtelného úrazu elektrickým proudem! Montáž, elektrickou instalaci, první uvedení do provozu, zkoušení a opravy regulátorů smějí provádět pouze odborně vzdělané, znalé a autorizované osoby (odborní elektrikáři dle DIN VDE a BGV A3)! Je nutné dodržovat místně platné předpisy a normy rozvodných závodů! Před zahájením instalačních nebo opravárenských prací na elektrickém zařízení je vždy nutné zajistit kompletní odpojení od síťového napětí a toto odpojení je nutné zajistit proti opětnému zapnutí! Na dílech pod napětím se nesmějí provádět žádné práce! Nebezpečí

15 Křivky strmosti Str. 15 C C

16 Str. 16 FPostupy při uvádění do provo Popis, výkonové údaje a grafická znázornění v tomto návodu jsou nezávazné. Technické změny vyhrazeny. Bez výslovného povolení výrobce se tento návod nesmí rozmnožovat, dělit, měnit, předávat, překládat do jiných jazyků nebo jinak využívat. Obsah tohoto návodu byl pečlivě překontrolován. Přesto výrobce nepřebírá jakoukoli záruku za chyby v tomto návodu. Výrobce neručí za poškození vyplývající z toho, že nebyly dodrženy pokyny uvedené v instalačním návodu nebo v provozním návodu. Meibes s.r.o. Bohnická 5/28, Praha 8 Tel.: , fax: info@meibes.cz /10
