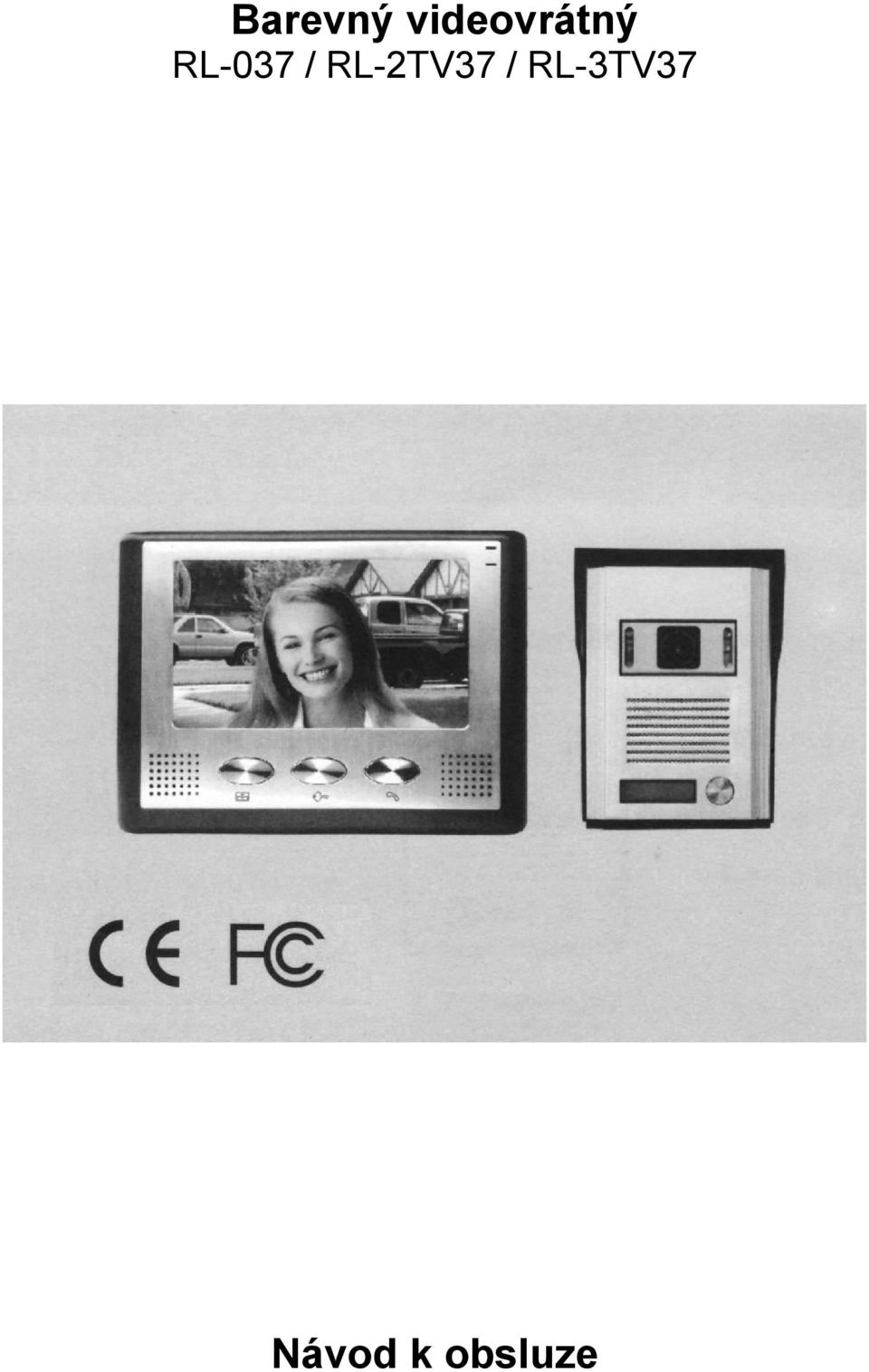

1 Barevný videovrátný RL-037 / RL-2TV37 / RL-3TV37 Návod k obsluze

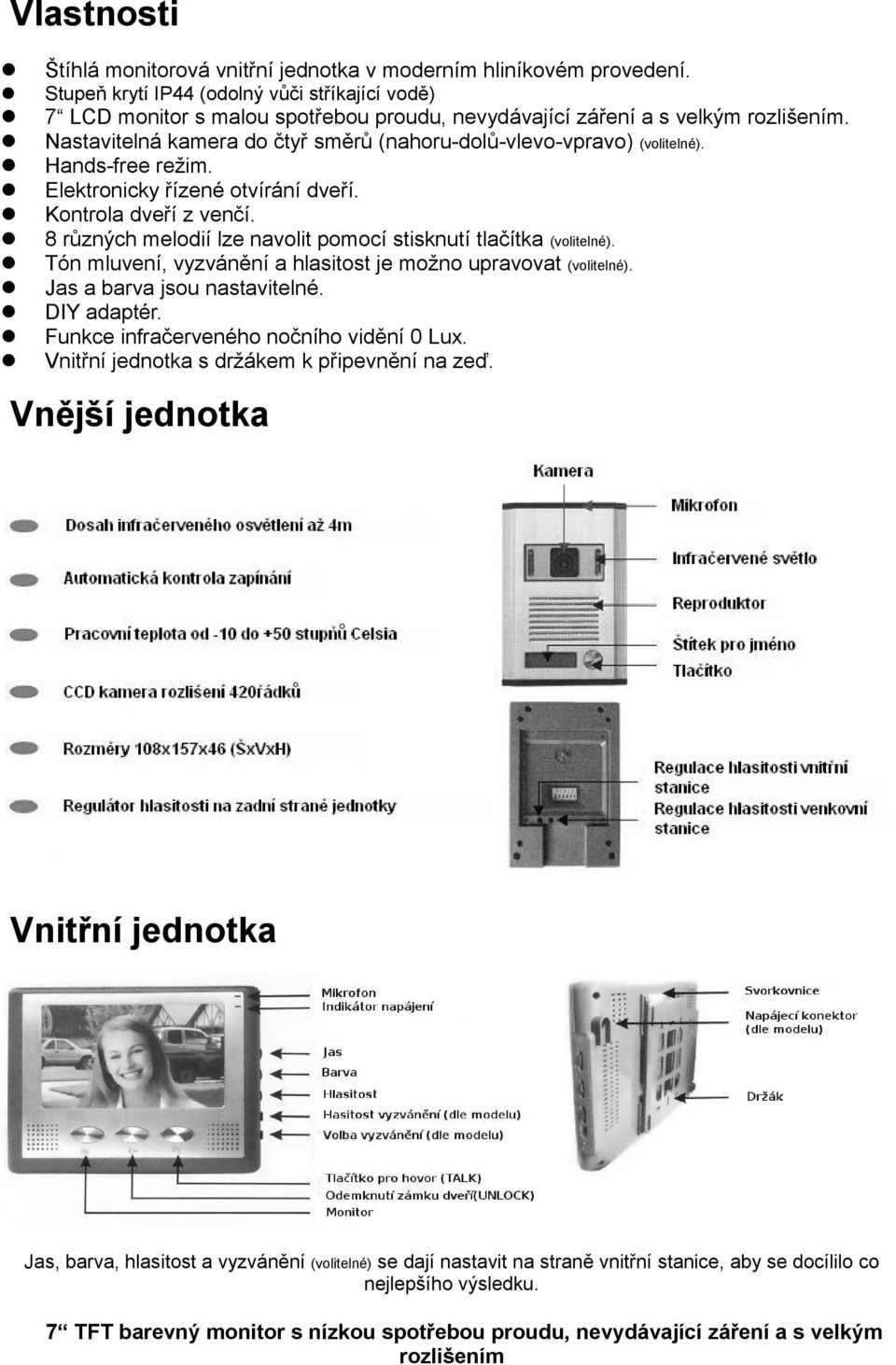

2 Vlastnosti Štíhlá monitorová vnitřní jednotka v moderním hliníkovém provedení. Stupeň krytí IP44 (odolný vůči stříkající vodě) 7 LCD monitor s malou spotřebou proudu, nevydávající záření a s velkým rozlišením. Nastavitelná kamera do čtyř směrů (nahoru-dolů-vlevo-vpravo) (volitelné). Hands-free režim. Elektronicky řízené otvírání dveří. Kontrola dveří z venčí. 8 různých melodií lze navolit pomocí stisknutí tlačítka (volitelné). Tón mluvení, vyzvánění a hlasitost je možno upravovat (volitelné). Jas a barva jsou nastavitelné. DIY adaptér. Funkce infračerveného nočního vidění 0 Lux. Vnitřní jednotka s držákem k připevnění na zeď. Vnější jednotka Vnitřní jednotka Jas, barva, hlasitost a vyzvánění (volitelné) se dají nastavit na straně vnitřní stanice, aby se docílilo co nejlepšího výsledku. 7 TFT barevný monitor s nízkou spotřebou proudu, nevydávající záření a s velkým rozlišením

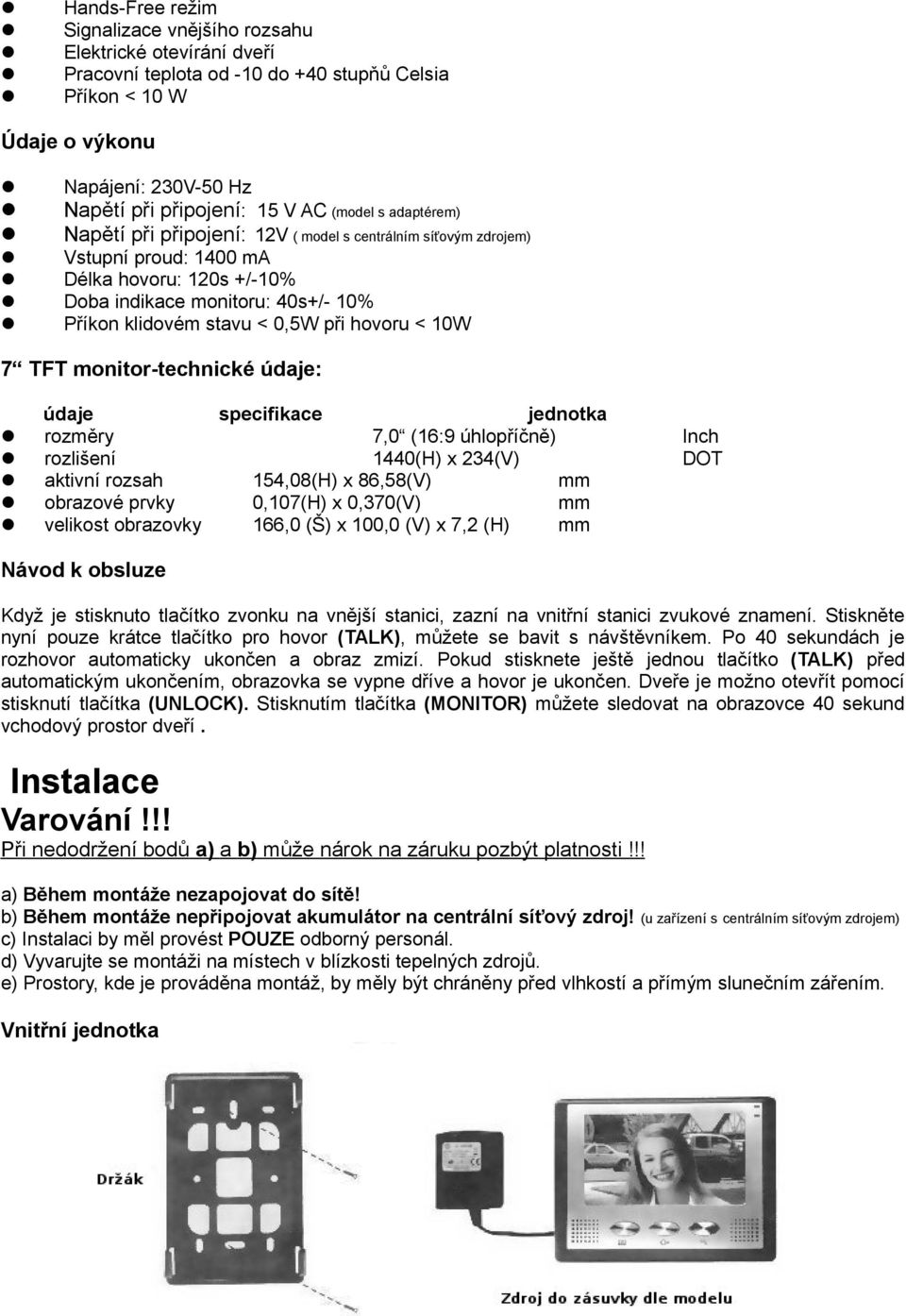

3 Hands-Free režim Signalizace vnějšího rozsahu Elektrické otevírání dveří Pracovní teplota od -10 do +40 stupňů Celsia Příkon < 10 W Údaje o výkonu Napájení: 230V-50 Hz Napětí při připojení: 15 V AC (model s adaptérem) Napětí při připojení: 12V ( model s centrálním síťovým zdrojem) Vstupní proud: 1400 ma Délka hovoru: 120s +/-10% Doba indikace monitoru: 40s+/- 10% Příkon klidovém stavu < 0,5W při hovoru < 10W 7 TFT monitor-technické údaje: údaje specifikace jednotka rozměry 7,0 (16:9 úhlopříčně) rozlišení 1440(H) x 234(V) aktivní rozsah 154,08(H) x 86,58(V) mm obrazové prvky 0,107(H) x 0,370(V) mm velikost obrazovky 166,0 (Š) x 100,0 (V) x 7,2 (H) mm Inch DOT Návod k obsluze Když je stisknuto tlačítko zvonku na vnější stanici, zazní na vnitřní stanici zvukové znamení. Stiskněte nyní pouze krátce tlačítko pro hovor (TALK), můžete se bavit s návštěvníkem. Po 40 sekundách je rozhovor automaticky ukončen a obraz zmizí. Pokud stisknete ještě jednou tlačítko (TALK) před automatickým ukončením, obrazovka se vypne dříve a hovor je ukončen. Dveře je možno otevřít pomocí stisknutí tlačítka (UNLOCK). Stisknutím tlačítka (MONITOR) můžete sledovat na obrazovce 40 sekund vchodový prostor dveří. Instalace Varování!!! Při nedodržení bodů a) a b) může nárok na záruku pozbýt platnosti!!! a) Během montáže nezapojovat do sítě! b) Během montáže nepřipojovat akumulátor na centrální síťový zdroj! (u zařízení s centrálním síťovým zdrojem) c) Instalaci by měl provést POUZE odborný personál. d) Vyvarujte se montáži na místech v blízkosti tepelných zdrojů. e) Prostory, kde je prováděna montáž, by měly být chráněny před vlhkostí a přímým slunečním zářením. Vnitřní jednotka

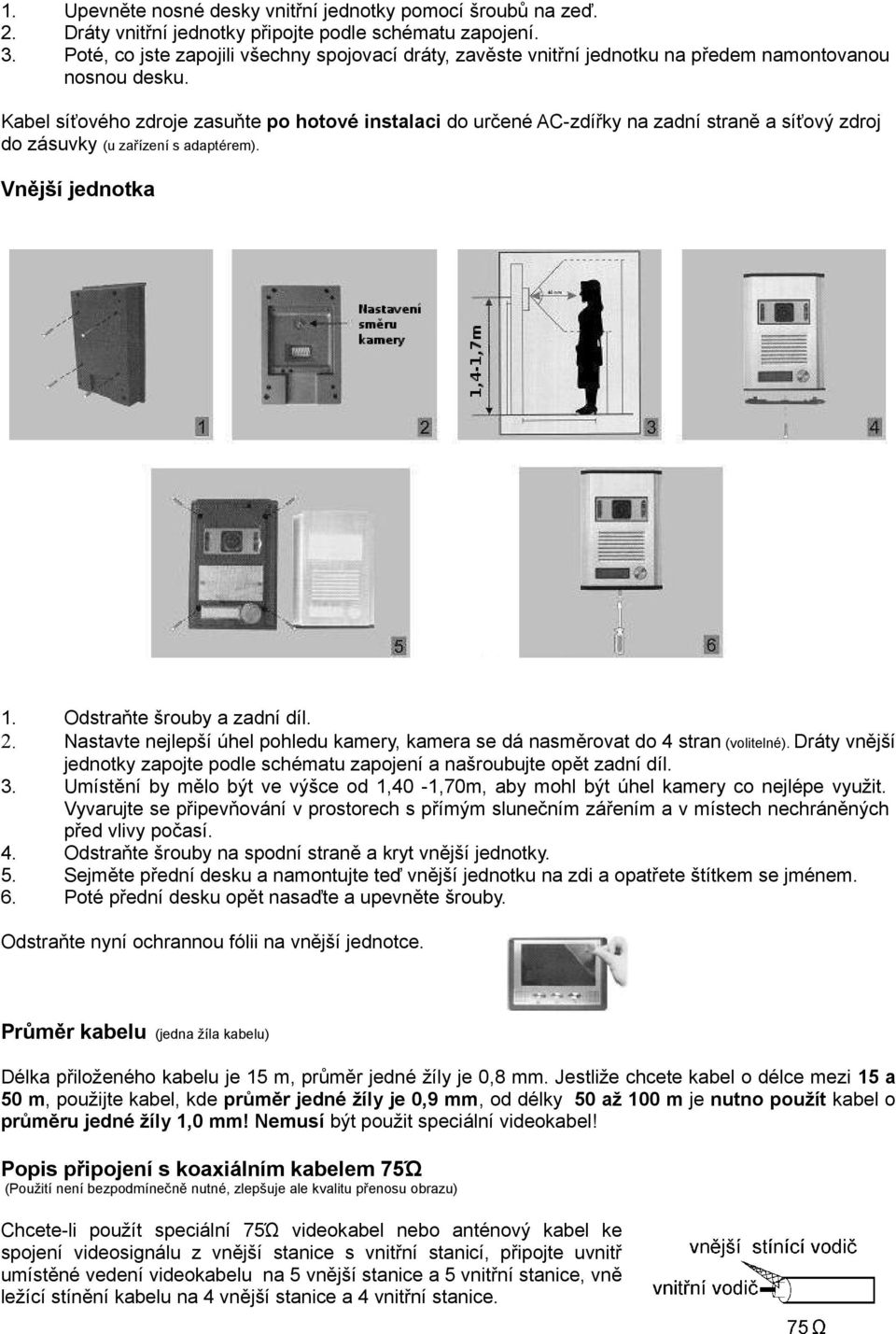

4 Upevněte nosné desky vnitřní jednotky pomocí šroubů na zeď. Dráty vnitřní jednotky připojte podle schématu zapojení. Poté, co jste zapojili všechny spojovací dráty, zavěste vnitřní jednotku na předem namontovanou nosnou desku. Kabel síťového zdroje zasuňte po hotové instalaci do určené AC-zdířky na zadní straně a síťový zdroj do zásuvky (u zařízení s adaptérem). Vnější jednotka Odstraňte šrouby a zadní díl. Nastavte nejlepší úhel pohledu kamery, kamera se dá nasměrovat do 4 stran (volitelné). Dráty vnější jednotky zapojte podle schématu zapojení a našroubujte opět zadní díl. Umístění by mělo být ve výšce od 1,40-1,70m, aby mohl být úhel kamery co nejlépe využit. Vyvarujte se připevňování v prostorech s přímým slunečním zářením a v místech nechráněných před vlivy počasí. Odstraňte šrouby na spodní straně a kryt vnější jednotky. Sejměte přední desku a namontujte teď vnější jednotku na zdi a opatřete štítkem se jménem. Poté přední desku opět nasaďte a upevněte šrouby. Odstraňte nyní ochrannou fólii na vnější jednotce. Průměr kabelu (jedna žíla kabelu) Délka přiloženého kabelu je 15 m, průměr jedné žíly je 0,8 mm. Jestliže chcete kabel o délce mezi 15 a 50 m, použijte kabel, kde průměr jedné žíly je 0,9 mm, od délky 50 až 100 m je nutno použít kabel o průměru jedné žíly 1,0 mm! Nemusí být použit speciální videokabel! Popis připojení s koaxiálním kabelem 75Ώ (Použití není bezpodmínečně nutné, zlepšuje ale kvalitu přenosu obrazu) Chcete-li použít speciální 75Ώ videokabel nebo anténový kabel ke spojení videosignálu z vnější stanice s vnitřní stanicí, připojte uvnitř umístěné vedení videokabelu na 5 vnější stanice a 5 vnitřní stanice, vně ležící stínění kabelu na 4 vnější stanice a 4 vnitřní stanice.

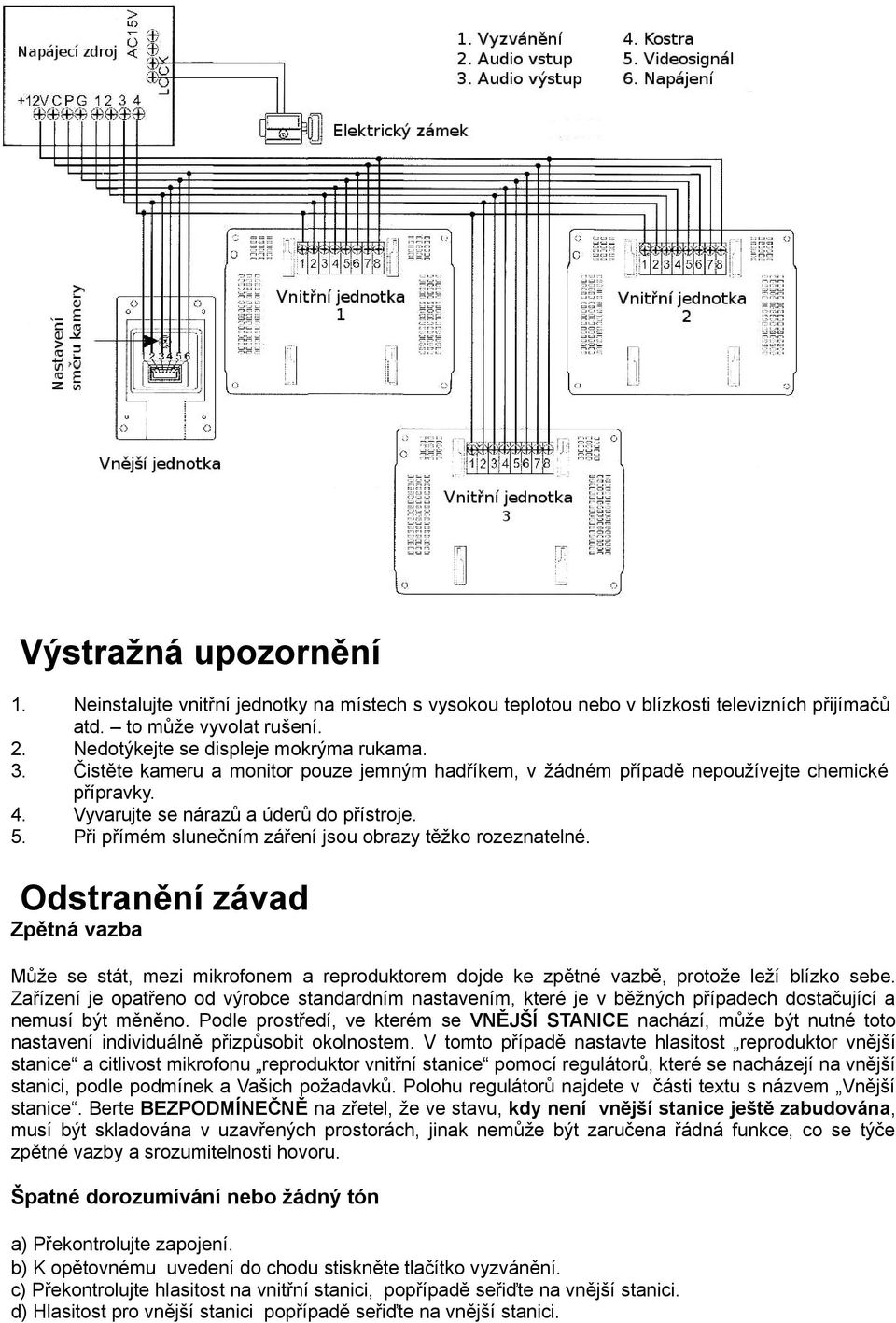

5 Schéma zapojení RL-037 (adaptér) RL-2TV37 (adaptér) RL-2TV37 (centrální síťový zdroj) RL-3TV37 (centrální síťový zdroj)

6 Výstražná upozornění Neinstalujte vnitřní jednotky na místech s vysokou teplotou nebo v blízkosti televizních přijímačů atd. to může vyvolat rušení. Nedotýkejte se displeje mokrýma rukama. Čistěte kameru a monitor pouze jemným hadříkem, v žádném případě nepoužívejte chemické přípravky. Vyvarujte se nárazů a úderů do přístroje. Při přímém slunečním záření jsou obrazy těžko rozeznatelné. Odstranění závad Zpětná vazba Může se stát, mezi mikrofonem a reproduktorem dojde ke zpětné vazbě, protože leží blízko sebe. Zařízení je opatřeno od výrobce standardním nastavením, které je v běžných případech dostačující a nemusí být měněno. Podle prostředí, ve kterém se VNĚJŠÍ STANICE nachází, může být nutné toto nastavení individuálně přizpůsobit okolnostem. V tomto případě nastavte hlasitost reproduktor vnější stanice a citlivost mikrofonu reproduktor vnitřní stanice pomocí regulátorů, které se nacházejí na vnější stanici, podle podmínek a Vašich požadavků. Polohu regulátorů najdete v části textu s názvem Vnější stanice. Berte BEZPODMÍNEČNĚ na zřetel, že ve stavu, kdy není vnější stanice ještě zabudována, musí být skladována v uzavřených prostorách, jinak nemůže být zaručena řádná funkce, co se týče zpětné vazby a srozumitelnosti hovoru. Špatné dorozumívání nebo žádný tón a) Překontrolujte zapojení. b) K opětovnému uvedení do chodu stiskněte tlačítko vyzvánění. c) Překontrolujte hlasitost na vnitřní stanici, popřípadě seřiďte na vnější stanici. d) Hlasitost pro vnější stanici popřípadě seřiďte na vnější stanici.

7 Špatný nebo žádný obraz a) Překontrolujte spojení. b) Nastavte jas/barvu na vnitřní stanici. c) Překontrolujte průřez vedení, od 50m je nutné bezpodmínečně použít šířku 0,75 mm². Při větších vzdálenostech se doporučuje pro řízení obrazu speciální 75Ώ videokabel/ anténový kabel. d) Překontrolujte záložní zdroj v centrálním síťovém zdroji, popřípadě nechte nabít akumulátor přes noc v centrálním síťovém zdroji. (pouze u zařízení s centrálním síťovým zdrojem) Vnitřní stanice nereaguje po stisknutí tlačítka zvonku a) Překontrolujte kabelový rozvod. b) Překontrolujte napájení. c) Překontrolujte záložní zdroj v centrálním síťovém zdroji, popřípadě nechte nabít akumulátor přes noc v centrálním síťovém zdroji. (pouze u zařízení s centrálním síťovým zdrojem) Špatná nebo žádná funkce nočního vidění Infračervené světlo díky jeho vlnové délce lidské oko nezaznamená. Jednoduché přezkoušení viditelnosti na vnější stanici není proto možné. Pro překontrolování správné funkce se prosím postavte za tmy ca. 50 cm před venkovní jednotku a stiskněte tlačítko zvonku. Teď byste měli vidět na vnitřní stanici černobílý obraz. Poznámka Nezaměňujte IR-LED diody za infračervený reflektor, IR-LED diody, které jsou zde zabudované jsou dostačující, abyste poznali za tmy návštěvníka, který stojí v bezprostřední blízkosti vrátníku. V modu nočního vidění přepne zařízení na černobílý obraz, technicky není možné při nízké světelnosti za tmy reprodukovat barevný obraz. Pokud by se vyskytla závada, jejíž odstranění není uvedeno v tomto návodu, obraťte se prosím na Vašeho specializovaného prodejce. Informace pro uživatele k likvidaci elektrických a elektronických zařízení Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Záruční podmínky: Záruční doba je 24 měsíců pro domácnost a 12 měsíců pro všechny osoby a subjekty používající výrobek pro podnikatelské nebo komerční účely. Omezení záruky: Záruka nemůže být uplatněna: Pokud je výrobek používán v rozporu s tímto návodem Pokud bylo do výrobku zasahováno nebo byl opravován v neautorizovaném servisu Pokud došlo k mechanickému poškození uživatelem Dovozce do České Republiky: A.T. Shop s.r.o., Borská 75, Plzeň ,
