Montážní systém TMfix Č. výr , , ,

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Montážní systém TMfix Č. výr. 114046, 114060, 114057, 114063"

Transkript

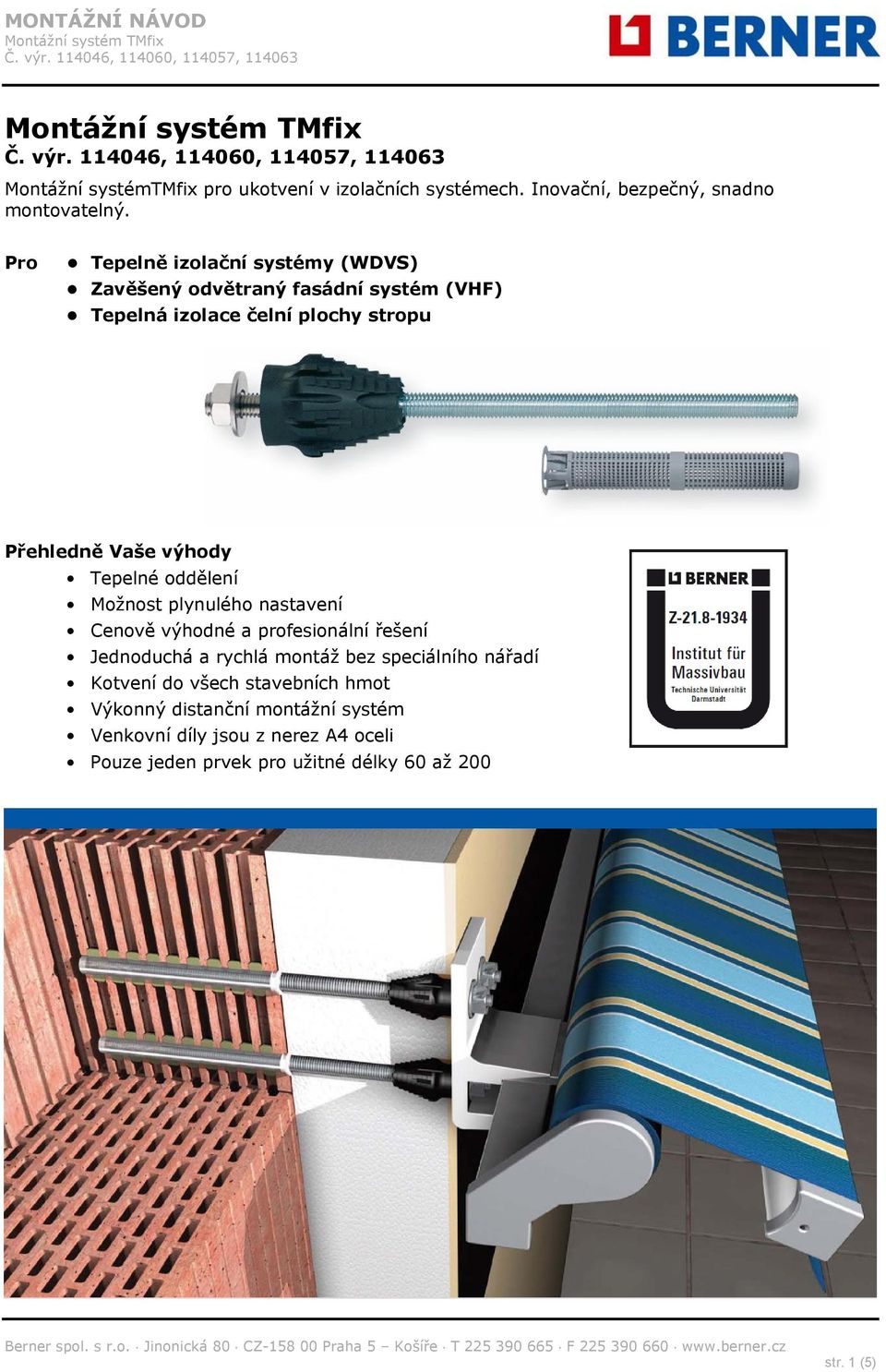

1 Montážní systémtmfix pro ukotvení v izolačních systémech. Inovační, bezpečný, snadno montovatelný. Pro Tepelně izolační systémy (WDVS) Zavěšený odvětraný fasádní systém (VHF) Tepelná izolace čelní plochy stropu Přehledně Vaše výhody Tepelné oddělení Možnost plynulého nastavení Cenově výhodné a profesionální řešení Jednoduchá a rychlá montáž bez speciálního nářadí Kotvení do všech stavebních hmot Výkonný distanční montážní systém Venkovní díly jsou z nerez A4 oceli Pouze jeden prvek pro užitné délky 60 až 200 str. 1 (5)

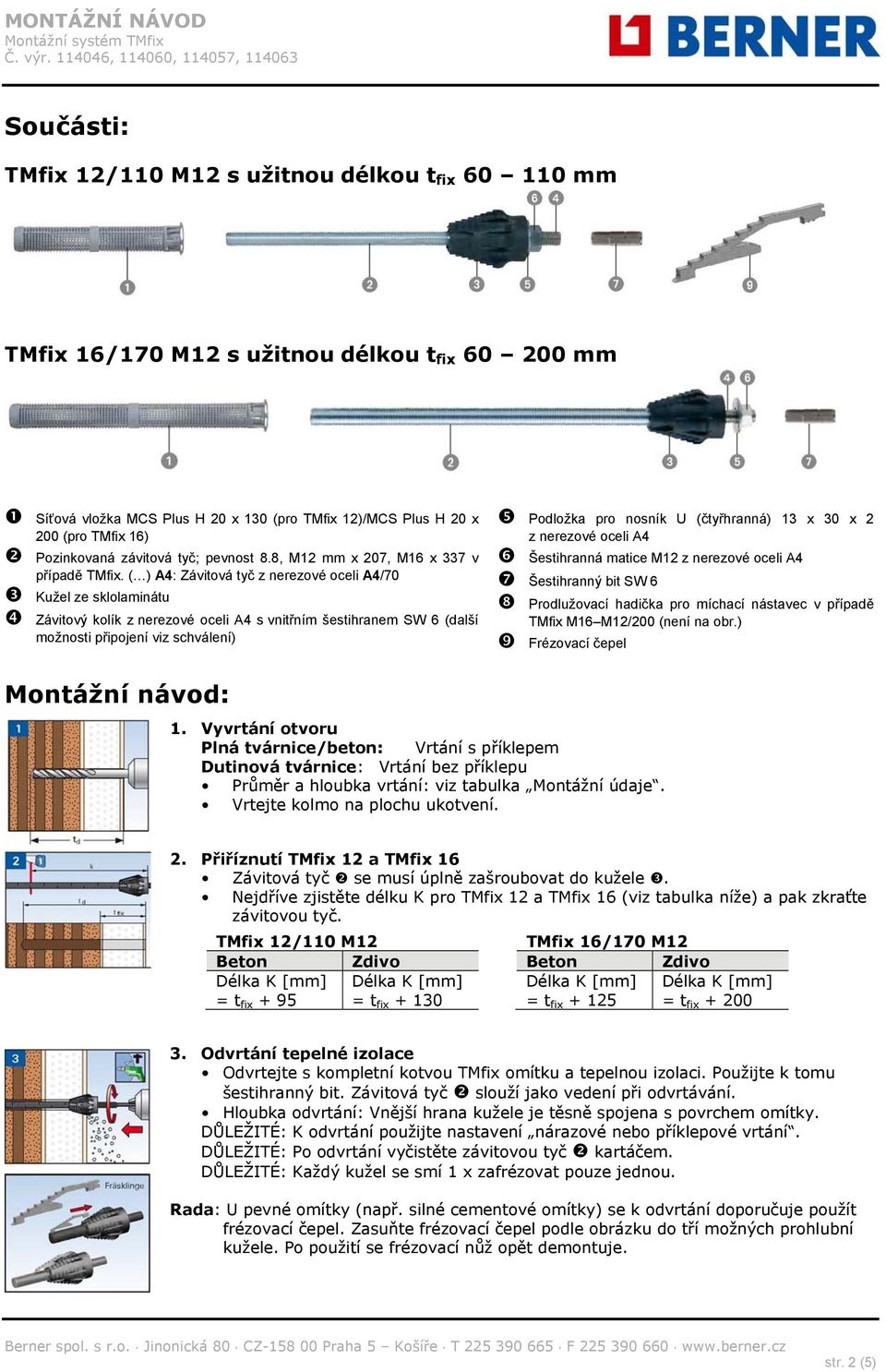

2 Součásti: TMfix 12/110 s užitnou délkou t fix mm TMfix 16/170 s užitnou délkou t fix mm Síťová vložka MCS Plus H 20 x 130 (pro TMfix 12)/MCS Plus H 20 x 200 (pro TMfix 16) Pozinkovaná závitová tyč; pevnost 8.8, mm x 207, M16 x 337 v případě TMfix. ( ) A4: Závitová tyč z nerezové oceli A4/70 Kužel ze sklolaminátu Závitový kolík z nerezové oceli A4 s vnitřním šestihranem SW 6 (další možnosti připojení viz schválení) Podložka pro nosník U (čtyřhranná) 13 x 30 x 2 z nerezové oceli A4 Šestihranná matice z nerezové oceli A4 Šestihranný bit SW 6 Prodlužovací hadička pro míchací nástavec v případě TMfix M16 /200 (není na obr.) Frézovací čepel Montážní návod: 1. Vyvrtání otvoru Plná tvárnice/beton: Vrtání s příklepem Dutinová tvárnice: Vrtání bez příklepu Průměr a hloubka vrtání: viz tabulka Montážní údaje. Vrtejte kolmo na plochu ukotvení. 2. Přiříznutí TMfix 12 a TMfix 16 Závitová tyč se musí úplně zašroubovat do kužele. Nejdříve zjistěte délku K pro TMfix 12 a TMfix 16 (viz tabulka níže) a pak zkraťte závitovou tyč. TMfix 12/110 TMfix 16/170 Beton Zdivo Beton Zdivo = t fix + 95 = t fix = t fix = t fix Odvrtání tepelné izolace Odvrtejte s kompletní kotvou TMfix omítku a tepelnou izolaci. Použijte k tomu šestihranný bit. Závitová tyč slouží jako vedení při odvrtávání. Hloubka odvrtání: Vnější hrana kužele je těsně spojena s povrchem omítky. DŮLEŽITÉ: K odvrtání použijte nastavení nárazové nebo příklepové vrtání. DŮLEŽITÉ: Po odvrtání vyčistěte závitovou tyč kartáčem. DŮLEŽITÉ: Každý kužel se smí 1 x zafrézovat pouze jednou. Rada: U pevné omítky (např. silné cementové omítky) se k odvrtání doporučuje použít frézovací čepel. Zasuňte frézovací čepel podle obrázku do tří možných prohlubní kužele. Po použití se frézovací nůž opět demontuje. str. 2 (5)

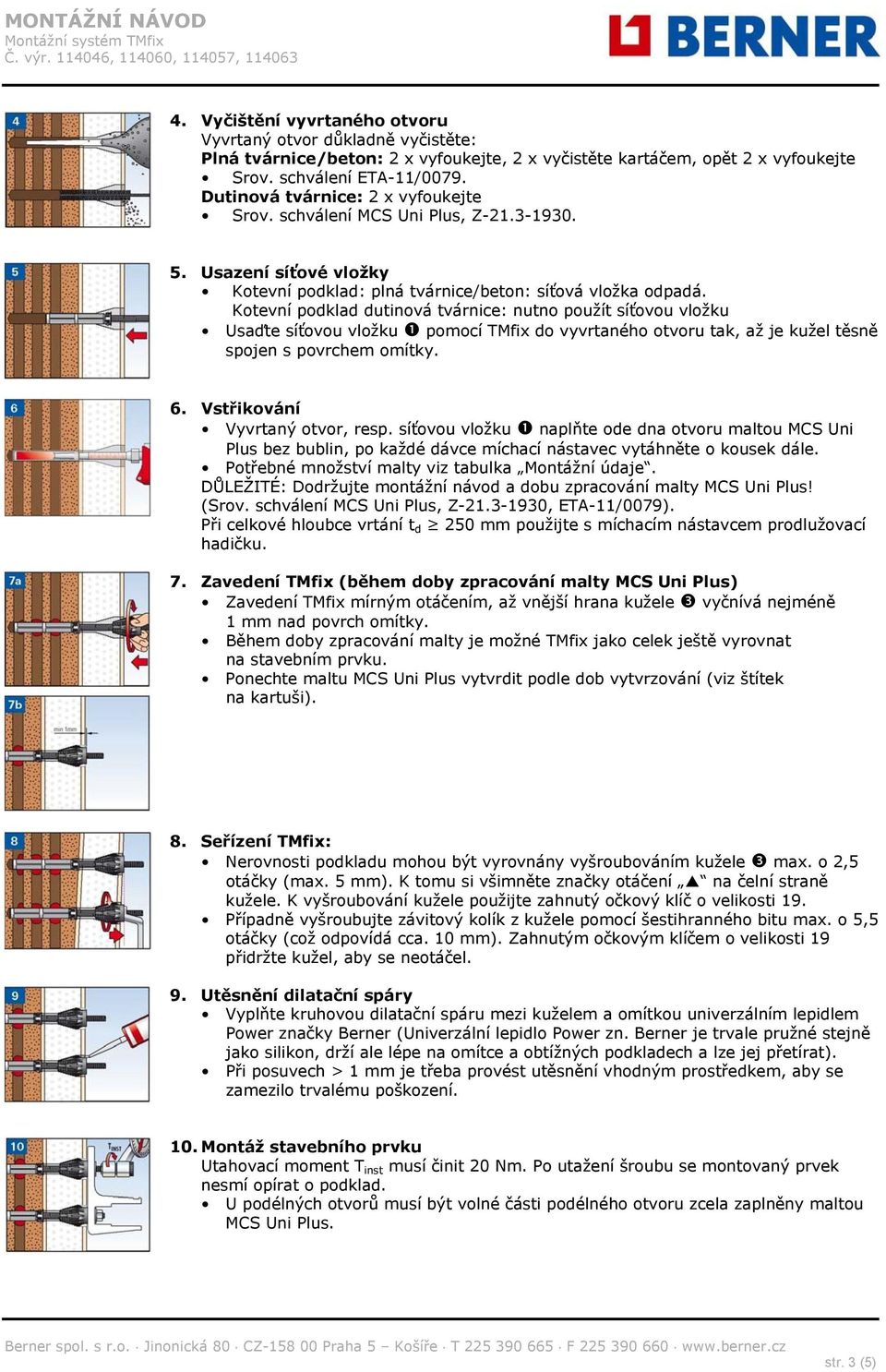

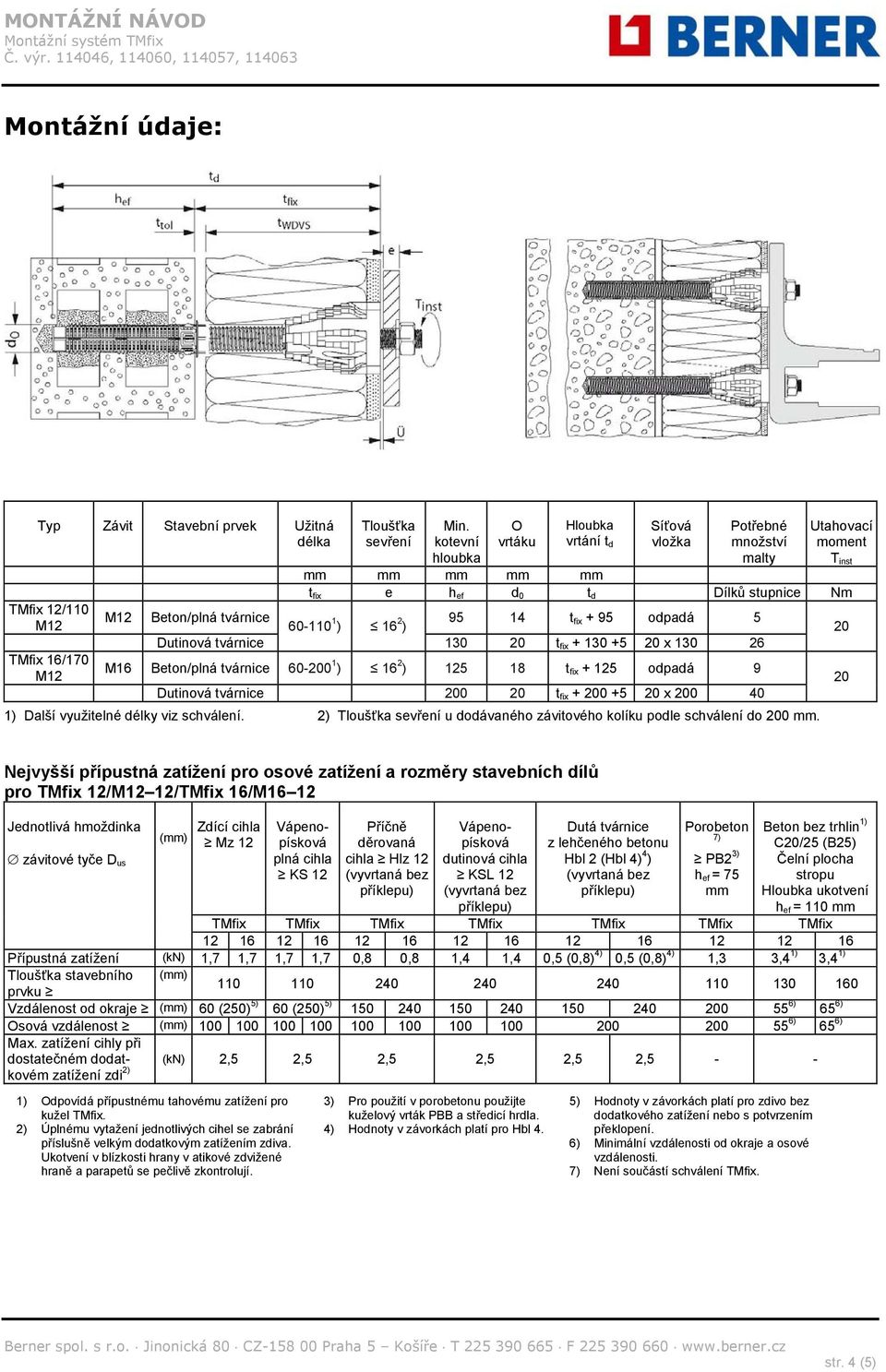

3 4. Vyčištění vyvrtaného otvoru Vyvrtaný otvor důkladně vyčistěte: Plná tvárnice/beton: 2 x vyfoukejte, 2 x vyčistěte kartáčem, opět 2 x vyfoukejte Srov. schválení ETA-11/0079. Dutinová tvárnice: 2 x vyfoukejte Srov. schválení MCS Uni Plus, Z Usazení síťové vložky Kotevní podklad: plná tvárnice/beton: síťová vložka odpadá. Kotevní podklad dutinová tvárnice: nutno použít síťovou vložku Usaďte síťovou vložku pomocí TMfix do vyvrtaného otvoru tak, až je kužel těsně spojen s povrchem omítky. 6. Vstřikování Vyvrtaný otvor, resp. síťovou vložku naplňte ode dna otvoru maltou MCS Uni Plus bez bublin, po každé dávce míchací nástavec vytáhněte o kousek dále. Potřebné množství malty viz tabulka Montážní údaje. DŮLEŽITÉ: Dodržujte montážní návod a dobu zpracování malty MCS Uni Plus! (Srov. schválení MCS Uni Plus, Z , ETA-11/0079). Při celkové hloubce vrtání t d 250 mm použijte s míchacím nástavcem prodlužovací hadičku. 7. Zavedení TMfix (během doby zpracování malty MCS Uni Plus) Zavedení TMfix mírným otáčením, až vnější hrana kužele vyčnívá nejméně 1 mm nad povrch omítky. Během doby zpracování malty je možné TMfix jako celek ještě vyrovnat na stavebním prvku. Ponechte maltu MCS Uni Plus vytvrdit podle dob vytvrzování (viz štítek na kartuši). 8. Seřízení TMfix: Nerovnosti podkladu mohou být vyrovnány vyšroubováním kužele max. o 2,5 otáčky (max. 5 mm). K tomu si všimněte značky otáčení na čelní straně kužele. K vyšroubování kužele použijte zahnutý očkový klíč o velikosti 19. Případně vyšroubujte závitový kolík z kužele pomocí šestihranného bitu max. o 5,5 otáčky (což odpovídá cca. 10 mm). Zahnutým očkovým klíčem o velikosti 19 přidržte kužel, aby se neotáčel. 9. Utěsnění dilatační spáry Vyplňte kruhovou dilatační spáru mezi kuželem a omítkou univerzálním lepidlem Power značky Berner (Univerzální lepidlo Power zn. Berner je trvale pružné stejně jako silikon, drží ale lépe na omítce a obtížných podkladech a lze jej přetírat). Při posuvech > 1 mm je třeba provést utěsnění vhodným prostředkem, aby se zamezilo trvalému poškození. 10. Montáž stavebního prvku Utahovací moment T inst musí činit 20 Nm. Po utažení šroubu se montovaný prvek nesmí opírat o podklad. U podélných otvorů musí být volné části podélného otvoru zcela zaplněny maltou MCS Uni Plus. str. 3 (5)

4 Montážní údaje: Typ Závit Stavební prvek Užitná délka TMfix 12/110 TMfix 16/170 Tloušťka sevření Min. kotevní hloubka O vrtáku Hloubka vrtání t d Síťová vložka Potřebné množství malty Utahovací moment T inst mm mm mm mm mm t fix e h ef d 0 t d Dílků stupnice Nm Beton/plná tvárnice ) 16 2 ) t fix + 95 odpadá 5 Dutinová tvárnice t fix x M16 Beton/plná tvárnice ) 16 2 ) t fix odpadá 9 Dutinová tvárnice t fix x ) Další využitelné délky viz schválení. 2) Tloušťka sevření u dodávaného závitového kolíku podle schválení do 200 mm Nejvyšší přípustná zatížení pro osové zatížení a rozměry stavebních dílů pro TMfix 12/ 12/TMfix 16/M16 12 Jednotlivá hmoždinka závitové tyče D us (mm) Zdící cihla Mz 12 Vápenopísková plná cihla KS 12 Příčně děrovaná cihla Hlz 12 Vápenopísková dutinová cihla KSL 12 Dutá tvárnice z lehčeného betonu Hbl 2 (Hbl 4) 4 ) Porobeton 7) PB2 3) h ef = 75 mm Beton bez trhlin 1) C20/25 (B25) Čelní plocha stropu Hloubka ukotvení h ef = 110 mm 2,5 2,5 - TMfix TMfix TMfix TMfix TMfix TMfix TMfix Přípustná zatížení (kn) 1,7 1,7 1,7 1,7 0,8 0,8 1,4 1,4 0,5 (0,8) 4) 0,5 (0,8) 4) 1,3 3,4 1) 3,4 1) Tloušťka stavebního (mm) prvku Vzdálenost od okraje (mm) 60 (250) 5) 60 (250) 5) ) 65 6) Osová vzdálenost (mm) ) 65 6) Max. zatížení cihly při dostatečném dodatkovém (kn) 2,5 2,5 2,5 2,5-2) zatížení zdi 1) Odpovídá přípustnému tahovému zatížení pro kužel TMfix. 2) Úplnému vytažení jednotlivých cihel se zabrání příslušně velkým dodatkovým zatížením zdiva. Ukotvení v blízkosti hrany v atikové zdvižené hraně a parapetů se pečlivě zkontrolují. 3) Pro použití v porobetonu použijte kuželový vrták PBB a středicí hrdla. 4) Hodnoty v závorkách platí pro Hbl 4. 5) Hodnoty v závorkách platí pro zdivo bez dodatkového zatížení nebo s potvrzením překlopení. 6) Minimální vzdálenosti od okraje a osové vzdálenosti. 7) Není součástí schválení TMfix. str. 4 (5)

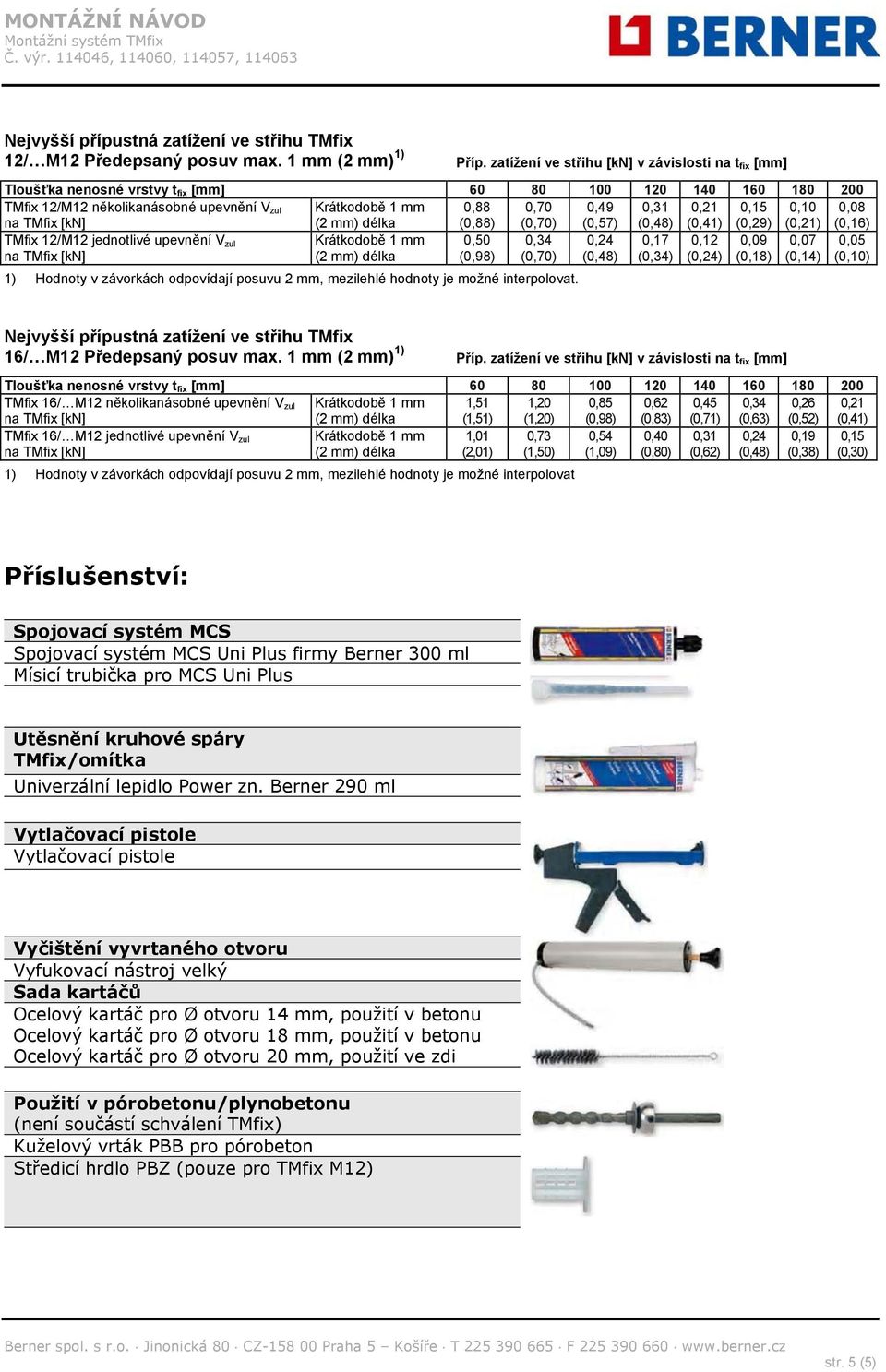

5 Nejvyšší přípustná zatížení ve střihu TMfix 12/ Předepsaný posuv max. 1 mm (2 mm) 1) Příp. zatížení ve střihu [kn] v závislosti na t fix [mm] Tloušťka nenosné vrstvy t fix [mm] TMfix 12/ několikanásobné upevnění V zul 0,88 (0,88) 0,70 (0,70) 0,49 (0,57) 0,31 0,21 (0,41) 0,15 (0,29) 0,10 (0,21) 0,08 (0,16) TMfix 12/ jednotlivé upevnění V zul 0,50 (0,98) 0,34 (0,70) 0,24 0,17 (0,34) 0,12 (0,24) 0,09 (0,18) 0,07 (0,14) 0,05 (0,10) 1) Hodnoty v závorkách odpovídají posuvu 2 mm, mezilehlé hodnoty je možné interpolovat. Nejvyšší přípustná zatížení ve střihu TMfix 16/ Předepsaný posuv max. 1 mm (2 mm) 1) Příp. zatížení ve střihu [kn] v závislosti na t fix [mm] Tloušťka nenosné vrstvy t fix [mm] TMfix 16/ několikanásobné upevnění V zul 1,51 (1,51) 1,20 (1,20) 0,85 (0,98) 0,62 (0,83) 0,45 (0,71) 0,34 (0,63) 0,26 (0,52) 0,21 (0,41) TMfix 16/ jednotlivé upevnění V zul 1,01 (2,01) 0,73 (1,50) 0,54 (1,09) 0,40 (0,80) 0,31 (0,62) 0,24 0,19 (0,38) 0,15 (0,30) 1) Hodnoty v závorkách odpovídají posuvu 2 mm, mezilehlé hodnoty je možné interpolovat Příslušenství: Spojovací systém MCS Spojovací systém MCS Uni Plus firmy Berner 300 ml Mísicí trubička pro MCS Uni Plus Utěsnění kruhové spáry TMfix/omítka Univerzální lepidlo Power zn. Berner 290 ml Vytlačovací pistole Vytlačovací pistole Vyčištění vyvrtaného otvoru Vyfukovací nástroj velký Sada kartáčů Ocelový kartáč pro Ø otvoru 14 mm, použití v betonu Ocelový kartáč pro Ø otvoru 18 mm, použití v betonu Ocelový kartáč pro Ø otvoru 20 mm, použití ve zdi Použití v pórobetonu/plynobetonu (není součástí schválení TMfix) Kuželový vrták PBB pro pórobeton Středicí hrdlo PBZ (pouze pro TMfix ) str. 5 (5)
