1 Ultra efektivní řešení instalace Rozvodný instalační systém Ultra

2 Efektivní využití času a peněz je výhodou jak pro vás, tak pro vaše zákazníky. Instalační systém Ultra je chytrý a jednoduchý systém vyrobený z kvalitních a šetrných materiálů. 2 Rozvodný instalační systém Ultra

3 P Ultra-efektivní řešení pro moderní budovy a domácnosti Ultra, je nový, jednoduchý a inteligentní instalační systém, který splňuje vysoce efektivním způsobem nároky na kabelážní rozvody. Tato řada zahrnuje parapetní kanály, mini-lišty a soklovou lištu vše vyrobené z vysoce kvalitního PVC. Ultra je ideální a cenově efektivní alternativa tehdy, když potřebujete snadno instalovatelný systém s omezeným rozsahem nabídky. Díky tomu jsou jak objednávání, tak i manipulace na místě instalace velmi jednoduché. Pokud potřebujete komplexní a high-end řešení instalace s neomezenými možnostmi, nabízíme instalační systém Optiline. Všechny produkty systému Ultra odpovídají směrnicím RoHS. P P Výhody systému Vyrobeno z vysoce kvalitního PVC, které neobsahuje olovo a kadmium. Materiál se snadno čistí a odolá poškození. Instalační systém je určen k montáži přístrojů Altira 45x45 nebo univerzálních přístrojů c/c 60 pomocí adaptérů Všechny produkty v systému Ultra jsou certifikované a odpovídají nejnovějším standardům Systém Ultra je součástí komplexního řešení Schneider Electric pro rozvody elektrické energie, síťovou konektivitu, automatizaci budov a energetickou efektivitu. Rozvodný instalační systém Ultra 3

4 P P P P Ultra parapetní kanály Parapetní kanály Ultra jsou velice flexibilní a díky adaptérům pro elektro přístroje řady Altira, adaptérům pro univerzální přístroje c/c 60 a širokého příslušenství, řeší všechny druhy instalačních potřeb. Rohy, odbočky, T-kusy, redukce, adaptéry apod. jsou vyrobeny z bezhalogenové ABS. Kanál je vyroben ze samozhášivého, bezkadmiového a bezolovnatého kvalitního PVC, s vynikající povrchovou úpravou. Ultra odpovídá standardům EN a EN Produkty jsou rovněž opatřeny značkou CE odpovídající Evropské direktivě 2006/95/CE. Tři velikosti, několik možností Parapetní kanály Ultra jsou k dispozici ve třech velikostech 101x34 a 101x50 mm s jednou komorou a 151x50 mm s jednou nebo dvěma komorami (druhá komora je určena pro datové kabely). Přední víko šířky 75 mm umožňuje díky adaptérům instalaci modulů 45x45 a přístrojů c/c 60 mm. Základna kanálu má každých 23 cm vyvrtány montážní otvory, pro rychlou a bezpečnou instalaci. Všechny kanály a veškeré příslušenství všech rozměrů mají symetrický design, který zaručuje správnou instalaci, nezávisle na směru montáže. P Kompletní kanál pod jedním katalogovým číslem Parapetní kanály Ultra se dodávají jako komplet pod pouze jedním katalogovým číslem. Součástí parapetního kanálu (151x50) jsou základna, dvě nacvakávací přední víka a dělící přepážka. 4 Rozvodný instalační systém Ultra

5 Adaptér pro 1-modulový přístroj 2 Přechodový adaptér 3 Ohyb 90º 4 Adaptér pro 3-modulový přístroj 5 Vnitřní roh 6 Adaptér pro 2-modulový přístroj 7 Vnější roh 8 T-kus 9 Adaptér pro 4-modulový přístroj Systém Ultra má jednoduchou a rychlou instalaci. Veškeré příslušenství je navrženo pro jednoduché nacvaknutí do parapetního kanálu. P Vysoká bezpečnost Lišty jsou vyrobeny v krytí IP40 a s odolností IK07. Jsou tedy vysoce bezpečné a odolné proti nárazu. P Zacvakávací příslušenství Příslušenství se zacvakuje bez použití nástrojů, montuje se po instalaci kanálů. Obrázek ukazuje chytrý kryt spoje. P Nastavitelné rohy Rohy jsou dodávány v jednom kuse. Jsou nastavitelné tak, aby perfektně lícovaly i v nepřesných rozích zdí. Ochranná fólie Ochranná fólie na všech stranách základního dílu a na předním víku zabraňuje poškození povrchu. Po dokončení instalace ji lze snadno odstranit. P P P P P P Předpřipravené otvory Spodní díl kanálu je každých 23 cm opatřen otvory pro šrouby. Další výhoda pro rychlou a snadnou montáž. Kabelový úchyt Chytrý kabelový úchyt drží všechny kabely namístě během instalace. Mohou být ponechány v kanálu i po zacvaknutí víka. Adaptéry Adaptéry pro 1, 2, 3 a 4 moduly přístrojů Altira 45x45 a pro přístroje typu c/c 60. Krycí rámeček překrývá přední kryt a dotváří čistotu designu. Přístroje pro všechny požadavky Systém Ultra společně s přístroji Altira nabízí optimální řešení a design. Rozvodný instalační systém Ultra 5

6 Výběrová tabulka Parapetní kanály Parapetní kanály Ultra Parapetní kanály obsahující přední víko(a) Přední víko Vnitřní roh Vnější roh Ohyb 90 T-kus Kryt spoje, sada Jednokomorové Katal. č. Katal. č. Katal. č. Katal. č. Katal. č. Katal. č. Katal. č. 101x34 ETK10134E 101x50 ETK10150E 75 mm, ETK ETK10120E ETK10130E ETK10140E ETK10151E ETK10170E 151x50 ETK mm, ETK ETK15120 ETK15130 ETK15140 ETK15153 ETK15170 Dvoukomorové 151x50 ISM17010 Včetně dělící přepážky 40 mm, ETK mm, ETK mm ETK ETK15120 ETK15130 ETK15140 ETK15153 ETK Rozvodný instalační systém Ultra

7 Koncovka Kabelová přepážka Dělící přepážka Oddělovač kabelů Přechodový adaptér Adaptéry pro elektro přístroje Katal. č. Katal. č. Katal. č. Katal. č. Katal. č. Katal. č. Katal. č. ETK ETK100060E ETK10171E ETK10154E pro 101x34-101x modulové adaptéry, viz. strana 16. ETK100092E ETK ETK15171 ETK15154 pro 151x50-101x50 ETK ETK100092E ETK ETK15154 pro 151x50-101x modulové adaptéry, viz. strana 16. Rozvodný instalační systém Ultra 7

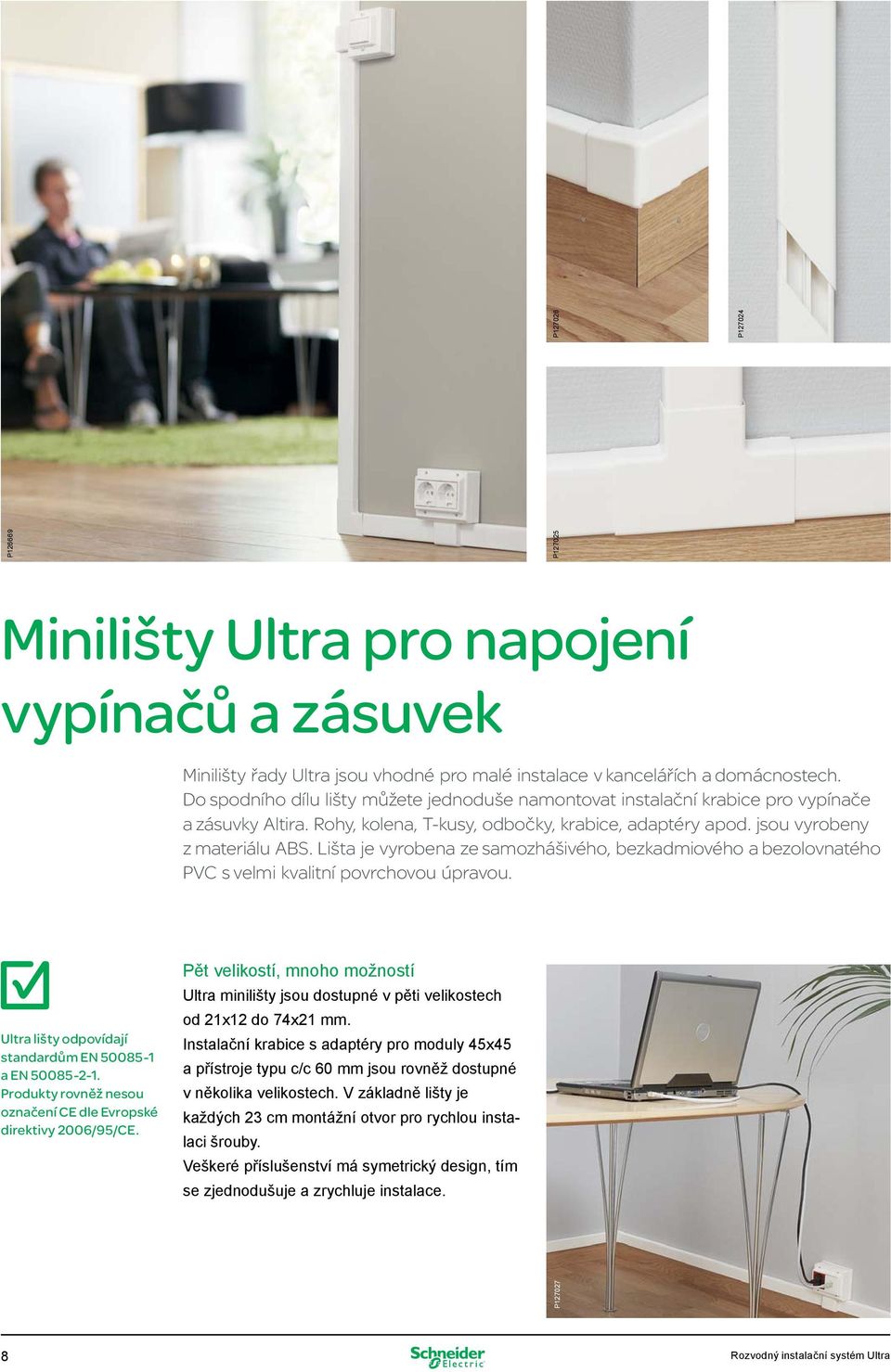

8 Minilišty Ultra pro napojení vypínačů a zásuvek Minilišty řady Ultra jsou vhodné pro malé instalace v kancelářích a domácnostech. Do spodního dílu lišty můžete jednoduše namontovat instalační krabice pro vypínače a zásuvky Altira. Rohy, kolena, T-kusy, odbočky, krabice, adaptéry apod. jsou vyrobeny z materiálu ABS. Lišta je vyrobena ze samozhášivého, bezkadmiového a bezolovnatého PVC s velmi kvalitní povrchovou úpravou. Ultra lišty odpovídají standardům EN a EN Produkty rovněž nesou označení CE dle Evropské direktivy 2006/95/CE. Pět velikostí, mnoho možností Ultra minilišty jsou dostupné v pěti velikostech od 21x12 do 74x21 mm. Instalační krabice s adaptéry pro moduly 45x45 a přístroje typu c/c 60 mm jsou rovněž dostupné v několika velikostech. V základně lišty je každých 23 cm montážní otvor pro rychlou instalaci šrouby. Veškeré příslušenství má symetrický design, tím se zjednodušuje a zrychluje instalace. P P P P P Rozvodný instalační systém Ultra

9 Koncovka 2 Adaptér 1modulového přístroje 3 Ohyb 90º 4 Adaptér 3modulového přístroje 5 Vnitřní roh 6 Adaptér 2modulového přístroje 7 Vnější roh 8 T-kus Systém Ultra je jednoduchý a rychlý na instalaci. Veškeré příslušenství je navrženo pro snadnou montáž zacvaknutím. P Vysoká bezpečnost Lišty jsou vyrobeny v krytí IP40 a s odolností IK07. Jsou tedy vysoce bezpečné a odolné proti nárazu. P Zacvakávací příslušenství Veškeré příslušenství je navrženo pro rychlé upevnění zacvaknutím bez použití nástrojů a může být namontováno až po instalaci lišt. Nastavitelné rohy Rohy jsou dodávány v jednom kuse a jsou nastavitelné tak, aby perfektně licovaly i v nepřesných rozích zdí. P Sada krabice s adaptérem pro přistroje Sada instalační krabice obsahuje krabici, adaptér pro vypínače a zásuvky a upevňovací šrouby. Má jedno objednací číslo. Krabice je vhodná pro všechny velikosti lišt. P P P P P P Víko tvaru U Víko je vyrobeno ve tvaru U a zakrývá spodní díl lišty. Výsledkem je přesný a elegantní vzhled. Předpřipravené otvory Spodní díl lišty je každých 23 cm opatřen otvory pro šrouby. Další výhoda pro rychlou a snadnou montáž. Samolepící páska Dva nejmenší rozměry 21x12 a 32x17 mm jsou vybaveny samolepící páskou. Pro snadnější instalaci jedním člověkem. Vypínače a zásuvky pro všechny požadavky Řada Ultra společně s vypínači a zásuvkami Altira nabízí optimální funkce a design. Rozvodný instalační systém Ultra 9

10 Výběrová tabulka Minilišty pro napojení vypínačů a zásuvek Minilišty Ultra pro napojení vypínačů a zásuvek Minilišty pro napojení vypínačů a zásuvek Vnitřní roh Vnější roh Ohyb 90 T-kus Kryt spoje Jednokomorové Katal. č. Katal. č. Katal. č. Katal. č. Katal. č. Katal. č. 21x12 ETK21012 ETK20520 ETK20530 ETK20540 ETK20550 ETK x12 samolepící ETK x17 ETK32017 ETK32020 ETK32030 ETK32040 ETK32050 ETK x17 samolepící ETK32917 Dvojkomorové 40x17 ETK40017 ETK40020 ETK40030 ETK40040 ETK40050 ETK40070 Tříkomorové 60x21 ETK60021 ETK60020 ETK60030 ETK60040 ETK60050 ETK x21 ETK74021 ETK74020 ETK74030 ETK74040 ETK74050 ETK Rozvodný instalační systém Ultra

11 Koncovka Kabelový úchyt Přechodový adaptér Sada instalační krabice pro vypínače a zásuvky Katal. č. Katal. č. Katal. č. ETK20560 ETK20571 pro 21x12-60x21 ETK60022 pro 21x12-74x21 ETK74022 ETK32060 ETK32071 pro 32x17-60x21 ETK60032 pro 32x17-74x21 ETK40060 ETK40071 pro 40x17-60x21 pro 40x17-74x21 ETK74032 ETK60041 ETK74041 Sada instalačních krabic pro jedno až trojnásobné rámečky, viz. strana 9-10 ETK60060 ETK74060 ETK60071 ETK74071 Rozvodný instalační systém Ultra 11

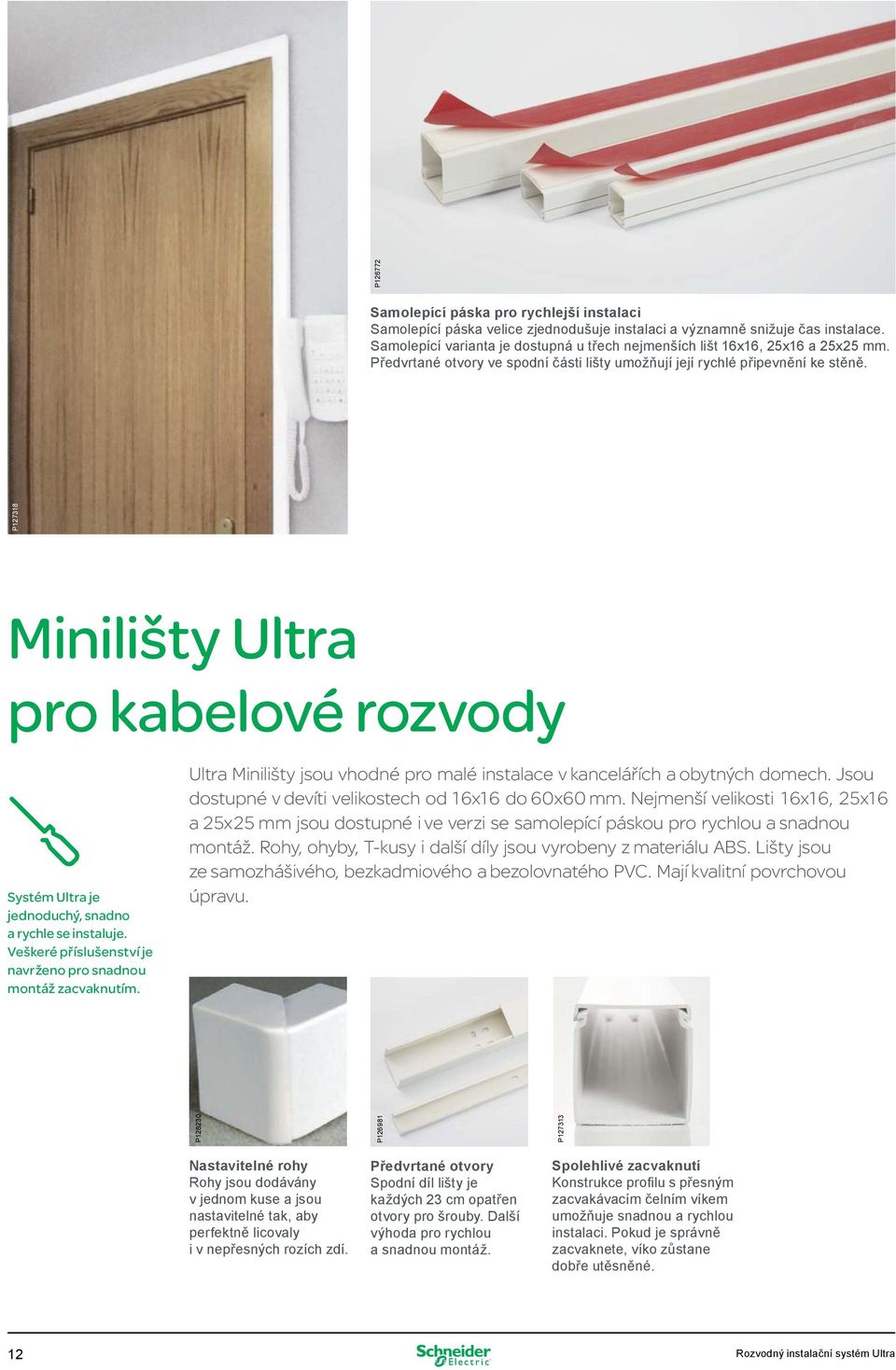

12 Samolepící páska pro rychlejší instalaci Samolepící páska velice zjednodušuje instalaci a významně snižuje čas instalace. Samolepící varianta je dostupná u třech nejmenších lišt 16x16, 25x16 a 25x25 mm. Předvrtané otvory ve spodní části lišty umožňují její rychlé připevnění ke stěně. Minilišty Ultra pro kabelové rozvody Systém Ultra je jednoduchý, snadno a rychle se instaluje. Veškeré příslušenství je navrženo pro snadnou montáž zacvaknutím. Ultra Minilišty jsou vhodné pro malé instalace v kancelářích a obytných domech. Jsou dostupné v devíti velikostech od 16x16 do 60x60 mm. Nejmenší velikosti 16x16, 25x16 a 25x25 mm jsou dostupné i ve verzi se samolepící páskou pro rychlou a snadnou montáž. Rohy, ohyby, T-kusy i další díly jsou vyrobeny z materiálu ABS. Lišty jsou ze samozhášivého, bezkadmiového a bezolovnatého PVC. Mají kvalitní povrchovou úpravu. P P P P P Nastavitelné rohy Rohy jsou dodávány v jednom kuse a jsou nastavitelné tak, aby perfektně licovaly i v nepřesných rozích zdí. Předvrtané otvory Spodní díl lišty je každých 23 cm opatřen otvory pro šrouby. Další výhoda pro rychlou a snadnou montáž. Spolehlivé zacvaknutí Konstrukce profilu s přesným zacvakávacím čelním víkem umožňuje snadnou a rychlou instalaci. Pokud je správně zacvaknete, víko zůstane dobře utěsněné. 12 Rozvodný instalační systém Ultra

13 Výběrová tabulka Minilišty pro kabelové rozvody Minilišty Ultra pro kabelové rozvody Vnitřní roh Vnější roh Ohyb 90 T-kus Kryt spoje Koncovka Velikost Katal. č. Katal. č. Katal. č. Katal. č. Katal. č. Katal. č. Katal. č. 16x16 16x16 samolepící 25x16 25x16 samolepící 25x25 25x25 samolepící 40x16 40x25 40x40 60x25 60x40 60x60 ETK16316 ETK16916 ETK25316 ETK25916 ETK25325 ETK25925 ETK40316 ETK40325 ETK40340 ETK60325 ETK60340 ETK60360 ETK16320 ETK16330 ETK16340 ETK16350 ETK16370 ETK16361 ETK25320 ETK25330 ETK25341 ETK25350 ETK25370 ETK25361 ETK40320 ETK40330 ETK40341 ETK40350 ETK40370 ETK40361 ETK60320 ETK60330 ETK60341 ETK60350 ETK60370 ETK60361 Rozvodný instalační systém Ultra 13

14 Ultra Sortiment Parapetní kanály Parapetní kanály Ultra P Typ Barva Rozměry A/B/C (mm) Parapetní kanály jednokomorové Počet ks v balení EAN kód Katal. č. Parapetní kanál tvořený základnou s jednou komorou a zaklapávacím předním víkem 75 mm. Parapetní kanál má vyvrtané otvory každých 23 cm a může být opatřen kabelovou přepážkou. Kanál je určen pro silové a datové kabely. Je dodáván v 2 m délkách a opatřen ochrannou fólií. Parapetní kanál 101x34 Bílá RAL /34/ m ETK10134E Parapetní kanál 101x50 Bílá RAL /50/ m ETK10150E P Parapetní kanál tvořený základnou s jednou komorou a zaklapávacím předním víkem 120 mm. Parapetní kanál má vyvrtané otvory každých 23 cm a může být opatřen kabelovou přepážkou. Kanál je určen pro silové a datové kabely. Je dodáván v 2 m délkách a opatřen ochrannou fólií. Parapetní kanál 151x50 Bílá RAL /50/ m ETK15150 P Parapetní kanály dvoukomorové Parapetní kanál tvořený základnou se dvěmi komorami a zaklapávacími předními víky 75 mm a 40 mm. Parapetní kanál má vyvrtané otvory každých 23 cm a může být opatřen kabelovou přepážkou. Přední víko 75 mm umožňuje pomocí adaptérů montáž 45x45 modulových přístrojů a univerzálních c/c 60 přístrojů. Kanál je určen pro silové a datové kabely. Je dodáván v 2 m délkách a opatřen ochrannou fólií. Parapetní kanál 151x50 Bílá RAL /50/ m ISM17010 P Přední víko Přední víko pro nacvaknutí do základny parapetního kanálu. Je dodáváno v 2 m délkách a opatřeno ochrannou fólií. Přední víko 40 mm, 151x50 Bílá RAL /9/ m ETK Přední víko 75 mm, 151x50 Bílá RAL /9/ m ETK Přední víko 120 mm, Bílá RAL /9/ m ETK x50 Příslušenství parapetních kanálů Ultra Vnitřní roh, Vnitřní roh pro nacvaknutí do základny parapetního kanálu. Nastavitelnost: ±5. Vnitřní roh 101x34/50, Bílá RAL /106/ ETK10120E Vnitřní roh 151x50, Bílá RAL /106/ ETK15120 Vnější roh, Vnější roh pro nacvaknutí do základny parapetního kanálu. Nastavitelnost: ±5. Vnější roh 101x34/50, Bílá RAL /98/ ETK10130E Vnější roh 151x50, Bílá RAL /98/ ETK15130 Ohyb, 90 90stupňový ohyb pro odbočení mezi horizontální a vertikální instalací. Pro nacvaknutí do základny parapetního kanálu. Ohyb x34/50 Bílá RAL /52/ ETK10140E Ohyb x50 Bílá RAL /52/ ETK15140 P P P Rozvodný instalační systém Ultra

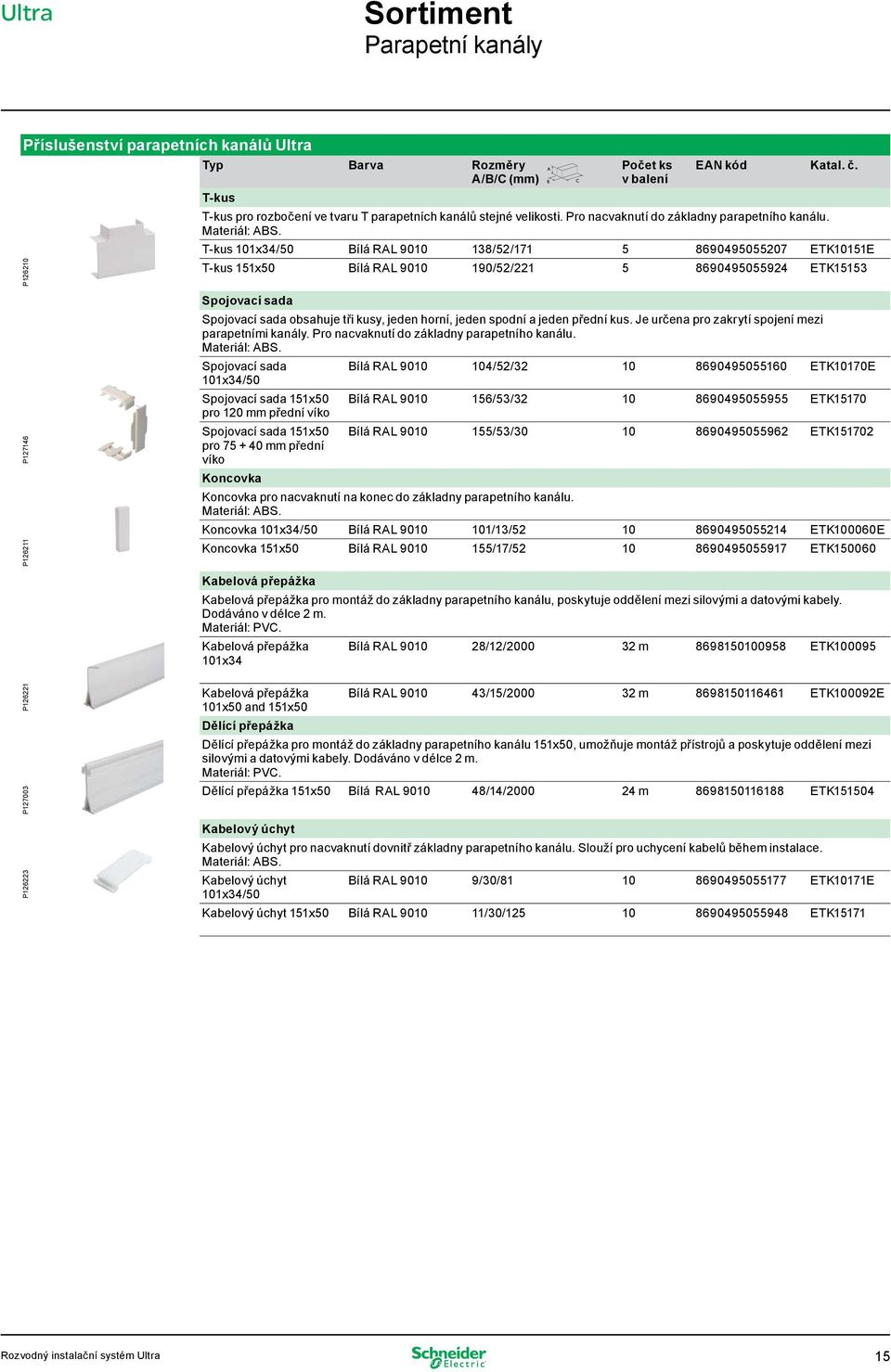

15 Ultra Sortiment Parapetní kanály Příslušenství parapetních kanálů Ultra P Typ Barva Rozměry A/B/C (mm) T-kus Počet ks v balení EAN kód Katal. č. T-kus pro rozbočení ve tvaru T parapetních kanálů stejné velikosti. Pro nacvaknutí do základny parapetního kanálu. T-kus 101x34/50 Bílá RAL /52/ ETK10151E T-kus 151x50 Bílá RAL /52/ ETK15153 P P Spojovací sada Spojovací sada obsahuje tři kusy, jeden horní, jeden spodní a jeden přední kus. Je určena pro zakrytí spojení mezi parapetními kanály. Pro nacvaknutí do základny parapetního kanálu. Spojovací sada Bílá RAL /52/ ETK10170E 101x34/50 Spojovací sada 151x50 Bílá RAL /53/ ETK15170 pro 120 mm přední víko Spojovací sada 151x50 Bílá RAL /53/ ETK pro mm přední víko Koncovka Koncovka pro nacvaknutí na konec do základny parapetního kanálu. Koncovka 101x34/50 Bílá RAL /13/ ETK100060E Koncovka 151x50 Bílá RAL /17/ ETK Kabelová přepážka Kabelová přepážka pro montáž do základny parapetního kanálu, poskytuje oddělení mezi silovými a datovými kabely. Dodáváno v délce 2 m. Kabelová přepážka Bílá RAL /12/ m ETK x34 P P Kabelová přepážka Bílá RAL /15/ m ETK100092E 101x50 and 151x50 Dělící přepážka Dělící přepážka pro montáž do základny parapetního kanálu 151x50, umožňuje montáž přístrojů a poskytuje oddělení mezi silovými a datovými kabely. Dodáváno v délce 2 m. Dělící přepážka 151x50 Bílá RAL /14/ m ETK P Kabelový úchyt Kabelový úchyt pro nacvaknutí dovnitř základny parapetního kanálu. Slouží pro uchycení kabelů během instalace. Kabelový úchyt Bílá RAL /30/ ETK10171E 101x34/50 Kabelový úchyt 151x50 Bílá RAL /30/ ETK15171 Rozvodný instalační systém Ultra 15

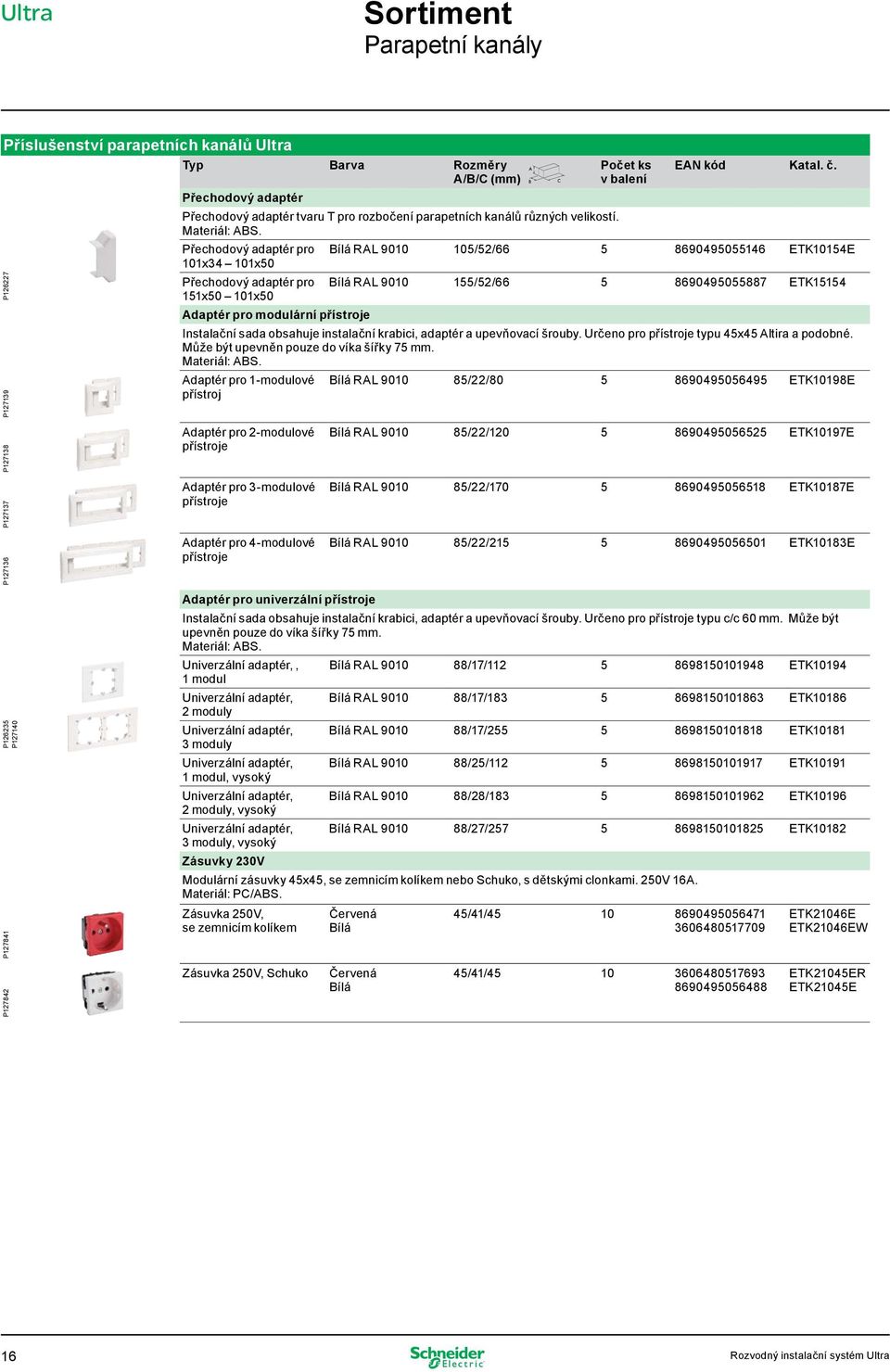

16 Ultra Sortiment Parapetní kanály Příslušenství parapetních kanálů Ultra P P Typ Barva Rozměry A/B/C (mm) Přechodový adaptér Počet ks v balení EAN kód Katal. č. Přechodový adaptér tvaru T pro rozbočení parapetních kanálů různých velikostí. Přechodový adaptér pro Bílá RAL /52/ ETK10154E 101x34 101x50 Přechodový adaptér pro Bílá RAL /52/ ETK x50 101x50 Adaptér pro modulární přístroje Instalační sada obsahuje instalační krabici, adaptér a upevňovací šrouby. Určeno pro přístroje typu 45x45 Altira a podobné. Může být upevněn pouze do víka šířky 75 mm. Adaptér pro 1-modulové Bílá RAL /22/ ETK10198E přístroj P P P Adaptér pro 2-modulové přístroje Adaptér pro 3-modulové přístroje Adaptér pro 4-modulové přístroje Bílá RAL /22/ ETK10197E Bílá RAL /22/ ETK10187E Bílá RAL /22/ ETK10183E P P P Adaptér pro univerzální přístroje Instalační sada obsahuje instalační krabici, adaptér a upevňovací šrouby. Určeno pro přístroje typu c/c 60 mm. Může být upevněn pouze do víka šířky 75 mm. Univerzální adaptér, Bílá RAL /17/ ETK modul Univerzální adaptér, Bílá RAL /17/ ETK moduly Univerzální adaptér, Bílá RAL /17/ ETK moduly Univerzální adaptér, Bílá RAL /25/ ETK modul, vysoký Univerzální adaptér, Bílá RAL /28/ ETK moduly, vysoký Univerzální adaptér, Bílá RAL /27/ ETK moduly, vysoký Zásuvky 230V Modulární zásuvky 45x45, se zemnicím kolíkem nebo Schuko, s dětskými clonkami. 250V 16A. Materiál: PC/ABS. Zásuvka 250V, se zemnicím kolíkem Červená Bílá 45/41/ ETK21046E ETK21046EW P Zásuvka 250V, Schuko Červená Bílá 45/41/ ETK21045ER ETK21045E 16 Rozvodný instalační systém Ultra

17 Ultra Sortiment Minilišty Minilišty Ultra pro napojení vypínačů a zásuvek P P Typ Barva Rozměry A/B/C (mm) Minilišty jednokomorové Počet ks v balení EAN kód Katal. č. Jednokomorové minilišty jsou složeny ze spodního dílu s předvrtanými otvory každých 23 cm a nacvakávacího víka. Jsou dostupné ve variantách s a bez samolepící pásky. Jsou vhodné pro vedení napěťových a datových kabelů. Jsou dodávány v délkách po 2 m. Minilišta 21x12 Bílá RAL /12/ m ETK21012 Minilišta 21x12 Bílá RAL /12/ m ETK21912 samolepící Minilišta 32x17 Bílá RAL /17/ m ETK32017 Minilišta 32x17 Bílá RAL /17/ m ETK32917 samolepící P Minilišty dvojkomorové Dvojkomorové minilišty jsou složeny ze spodního dílu s předvrtanými otvory každých 23 cm a nacvakávacího víka. Jsou dostupné ve variantách s a bez samolepící pásky. Jsou vhodné pro vedení napěťových a datových kabelů. Jsou dodávány v délkách po 2 m. Minilišta 40x17 Bílá RAL /17/ m ETK40017 Minilišty tříkomorové Tříkomorové minilišty jsou složeny ze spodního dílu s předvrtanými otvory každých 23 cm a nacvakávacího víka. Jsou dostupné ve variantách s a bez samolepící pásky. Jsou vhodné pro vedení napěťových a datových kabelů. Jsou dodávány v délkách po 2 m. Minilišta 60x21 Bílá RAL /21/ m ETK60021 P Minilišta 74x21 Bílá RAL /21/ m ETK74021 Příslušenství pro minilišty Ultra pro napojení vypínačů a zásuvek Vnitřní roh, Vnitřní roh pro nacvaknutí do spodní minilišty. Nastavitelnost: ±5. Vnitřní roh 21x12, Bílá RAL /41.5/ ETK20520 Vnitřní roh 32x17, Bílá RAL /55/ ETK32020 Vnitřní roh 40x17, Bílá RAL /60/ ETK40020 Vnitřní roh 60x21, Bílá RAL /46/ ETK60020, Vnitřní roh 74x21, Bílá RAL /47/ ETK74020 Vnější roh, Vnější roh pro nacvaknutí do spodní minilišty. Nastavitelnost: ±5. Vnější roh 21x12, Bílá RAL /40.5/ ETK20530 Vnější roh 32x17, Bílá RAL /55/ ETK32030 Vnější roh 40x17, Bílá RAL /41/ ETK40030 Vnější roh 60x21, Bílá RAL /46/ ETK60030 Vnější roh 74x21, Bílá RAL /48/ ETK74030 Ohyb, 90 90stupňový ohyb pro odbočení mezi horizontální a vertikální instalací. Pro nacvaknutí do spodní minilišty. Ohyb 90 21x12 Bílá RAL /35/ ETK20540 Ohyb 90 32x17 Bílá RAL /55/ ETK32040 Ohyb 90 40x17 Bílá RAL /66/ ETK40040 Ohyb 90 60x21 Bílá RAL /92/ ETK60040 Ohyb 90 74x21 Bílá RAL /104/ ETK74040 P P P Rozvodný instalační systém Ultra 17

18 Ultra Sortiment Minilišty Příslušenství pro minilišty Ultra pro napojení vypínačů a zásuvek P Typ Barva Rozměry A/B/C (mm) T-kus Počet ks v balení EAN kód Katal. č. T-kus pro rozbočení ve tvaru T minilišt stejné velikosti. Pro nacvaknutí do spodní minilišty. T-kus 21x12 Bílá RAL /35/ ETK20550 T-kus 32x17 Bílá RAL /55/ ETK32050 T-kus 40x17 Bílá RAL /66/ ETK40050 T-kus 60x21 Bílá RAL /85/ ETK60050 T-kus 74x21 Bílá RAL /104/ ETK74050 P P P P P P Kryt spoje Kryt spoje pro zakrytí přechodu mezi dvěma víky minilišt. Pro nacvaknutí do spodní minilišty. Kryt spoje 21x12 Bílá RAL /14/ ETK20570 Kryt spoje 32x17 Bílá RAL /20/ ETK32070 Kryt spoje 40x17 Bílá RAL /21/ ETK40070 Kryt spoje 60x21 Bílá RAL /23/ ETK60070 Kryt spoje 74x21 Bílá RAL /23/ ETK74070 Koncovka Koncovka pro nacvaknutí na konec do spodní minilišty. Koncovka 21x12 Bílá RAL /13/ ETK20560 Koncovka 32x17 Bílá RAL /19/ ETK32060 Koncovka 40x17 Bílá RAL /18/ ETK40060 Koncovka 60x21 Bílá RAL /24/ ETK60060 Koncovka 74x21 Bílá RAL /23/ ETK74060 Kabelový úchyt Kabelový úchyt pro nacvaknutí dovnitř minilišty. Slouží pro uchycení kabelů během instalace. Kabelový úchyt 21x12 Bílá RAL /15/ ETK20571 Kabelový úchyt 32x17 Bílá RAL /25/ ETK32071 Kabelový úchyt 40x17 Bílá RAL /33/ ETK40071 Kabelový úchyt 60x21 Bílá RAL /52.5/ ETK60071 Kabelový úchyt 74x21 Bílá RAL /67/ ETK74071 Přechodový adaptér Přechodový adaptér tvaru T pro rozbočení minilišt různých velikostí. Přechodový adaptér Bílá RAL /23/ ETK60022 pro 21x12 60x21 Přechodový adaptér Bílá RAL /23/ ETK74022 pro 21x12 74x21 Přechodový adaptér Bílá RAL /23/ ETK60032 pro 32x17 60x21 Přechodový adaptér Bílá RAL /23/ ETK74032 pro 32x17 74x21 Přechodový adaptér Bílá RAL /23/ ETK60041 pro 40x17 60x21 Přechodový adaptér Bílá RAL /23/ ETK74041 pro 40x17 74x21 Sada univerzální instalační krabice Instalační sada obsahuje instalační krabici, adaptér a upevňovací šrouby. Určeno pro přístroje typu c/c 60 mm. Sada univerzální Bílá RAL /92/ ETK20580 instalační krabice, jednonásobná Sada univerzální Bílá RAL /92/ ETK20596 instalační krabice, dvojnásobná 18 Rozvodný instalační systém Ultra

19 Ultra Sortiment Minilišty Příslušenství pro minilišty Ultra pro napojení vypínačů a zásuvek P Typ Barva Rozměry A/B/C (mm) Sada modulární instalační krabice 45x45 Počet ks v balení EAN kód Katal. č. Instalační sada obsahuje instalační krabici, adaptér a upevňovací šrouby. Určeno pro přístroje typu 45x45. Sada modulární Bílá RAL /86/ ETK20598 instalační krabice, jednomodulová P P Sada modulární instalační krabice, dvojmodulová Sada modulární instalační krabice, trojmodulová Bílá RAL /92/ ETK20680 Bílá RAL /90.5/ ETK20597 P Zásuvky 230V Modulární zásuvky 45x45, se zemnicím kolíkem nebo Schuko, s dětskými clonkami. 250V 16A. Materiál: PC/ABS. Zásuvka 250V, se zemnicím kolíkem Červená Bílá 45/41/ ETK21046E ETK21046EW P Zásuvka 250V, Schuko Červená Bílá 45/41/ ETK21045ER ETK21045E Rozvodný instalační systém Ultra 19

20 Ultra Sortiment Minilišty pro kabelové rozvody Minilišty Ultra pro kabelové rozvody P Typ Barva Rozměry A/B/C (mm) Minilišty Počet ks v balení EAN kód Katal. č. Jednokomorové instalační minilišty složené ze spodního dílu s předvrtanými otvory každých 23 cm a zacvakovacího víka. Vhodné pro napájecí a datové kabely. Délka lišty je 2 m. Minilišta 16x16 Bílá RAL /16/ m ETK16316 Minilišta 25x16 Bílá RAL /16/ m ETK25316 Minilišta 25x25 Bílá RAL /25/ m ETK25325 Minilišta 40x16 Bílá RAL /16/ m ETK40316 Minilišta 40x25 Bílá RAL /25/ m ETK40325 Minilišty, samolepící Jednokomorové instalační minilišty složené ze spodního dílu s předvrtanými otvory každých 23 cm a zacvakovacího víka. Na spodní straně lišty je samolepící fólie pro jednoduchou a rychlou montáž. Vhodné pro napájecí a datové kabely. Délka lišty je 2 m. Minilišty 16x16 Bílá RAL /16/ m ETK16916 samolepící Minilišty 25x16 Bílá RAL /16/ m ETK25916 samolepící Minilišty 25x25 samolepící Bílá RAL /25/ m ETK25925 Rozvodné lišty Jednokomorové rozvodné lišty složené ze spodního dílu s předvrtanými otvory každých 23 cm a zacvakovacího víka. Vhodné pro napájecí a datové kabely. Délka lišty je 2 m. Rozvodná lišta 40x40 Bílá RAL /40/ m ETK40340 Rozvodná lišta 60x25 Bílá RAL /25/ m ETK60325 Rozvodná lišta 60x40 Bílá RAL /40/ m ETK60340 Rozvodná lišta 60x60 Bílá RAL /60/ m ETK Rozvodný instalační systém Ultra

21 Ultra Sortiment Minilišty pro kabelové rozvody Příslušenství pro minilišty Ultra pro kabelové rozvody P Typ Barva Rozměry A/B/C (mm) Vnitřní roh, Vnitřní roh pro nacvaknutí do spodní lišty. Nastavitelnost: ±5. Vnitřní roh 16x16, Vnitřní roh 25x16, 25x25, Počet ks v balení EAN kód Katal. č. Bílá RAL /32/ ETK16320 Bílá RAL /45/ ETK25320 P P P P P Vnitřní roh 40x16, 40x25, Bílá RAL /62/ ETK x40, Vnitřní roh 60x25, 60x40, Bílá RAL /71/ ETK x60, Vnější roh, Vnější roh pro nacvaknutí do spodní lišty. Nastavitelnost: ±5. Vnější roh 16x16, Bílá RAL /32/ ETK16330 Vnější roh 25x16, 25x25, Bílá RAL /45/ ETK25330 Vnější roh 40x16, 40x25, Bílá RAL /62/ ETK x40, Vnější roh 60x25, 60x40, Bílá RAL /85/ ETK x60, Ohyb, 90 90stupňový ohyb pro odbočení mezi horizontální a vertikální instalací. Pro nacvaknutí do spodní minilišty. Ohyb 90 16x16 Bílá RAL /31/ ETK16340 Ohyb 90 25x16, 25x25 Bílá RAL /45/ ETK25341 Ohyb 90 určený pro 25x16 Bílá RAL /45/ ETK26340 Ohyb 90 40x16, 40x25, Bílá RAL /60/ ETK x40 Ohyb 90 určený pro 40x25 Bílá RAL /60/ ETK46341 Ohyb 90 60x25, 60x40, Bílá RAL /85.5/ ETK x60 T-kus T-kus pro rozbočení ve tvaru T minilišt stejné velikosti. Pro nacvaknutí do spodní minilišty. T-kus 16x16 Bílá RAL /31/ ETK16350 T-kus 25x16, 25x25 Bílá RAL /45/ ETK25350 T-kus 40x16, 40x25, 40x40 Bílá RAL /60/ ETK40350 T-kus 60x25, 60x40, 60x60 Bílá RAL /86/ ETK60350 Kryt spoje Kryt spoje pro zakrytí přechodu mezi dvěma víky minilišty. Pro nacvaknutí do spodní minilišty. Kryt spoje 16x16 Bílá RAL /19/ ETK16370 Kryt spoje 25x16, 25x25 Bílá RAL /28/ ETK25370 Kryt spoje 40x16, 40x25, Bílá RAL /43/ ETK x40 Kryt spoje Bílá RAL /65/ ETK x25, 60x40, 60x60 Koncovka Koncovka pro nacvaknutí na konec do spodní minilišty. Koncovka 16x16 Bílá RAL /18/ ETK16361 Koncovka 25x16, 25x25 Bílá RAL /27/ ETK25361 Koncovka 40x16, 40x25, Bílá RAL /43/ ETK x40 Koncovka 60x25, 60x40, Bílá RAL /65/ ETK x60 Rozvodný instalační systém Ultra 21

22 Ultra Sortiment Soklové lišty Soklové lišty Ultra P Typ Barva Rozměry A/B/C (mm) Soklové lišty Počet ks v balení EAN kód Katal. č. Tříkomorové soklové lišty jsou tvořeny spodním dílem s předvrtanými otvory každých 23 cm a zacvakovacím víkem. Vhodné pro napájecí a datové kabely. Délka lišty je 2 m. Soklová lišta 70x20 Bílá RAL /20/ m ETK70221 Příslušenství soklových lišt Ultra Vnitřní roh, Nastavitelný vnitřní roh pro nacvaknutí do spodní soklové lišty. Nastavitelnost: ±5. Vnitřní roh 70x20 Bílá RAL /50/ ETK70220 P P P P P P P Vnější roh, Nastavitelný vnější roh pro nacvaknutí do spodní soklové lišty. Nastavitelnost: ±5. Vnější roh 70x20 Bílá RAL /37/ ETK70230 Kryt spoje Kryt spoje pro zakrytí přechodu mezi dvěma víky soklové lišty. Pro nacvaknutí do spodní soklové lišty. Kryt spoje 70x20 Bílá RAL /20/ ETK70270 Koncovka Koncovka pro nacvaknutí na konec do spodní soklové lišty, k dispozici verze pro levou a pravou stranu. Koncovka 70x20, levá Bílá RAL /22/ ETK70262 Koncovka 70x20, pravá Bílá RAL /22/ ETK70261 Sada univerzální instalační krabice Instalační sada obsahuje instalační krabici, adaptér a upevňovací šrouby. Určeno pro přístroje typu c/c 60 mm. Sada univerzální Bílá RAL /112/ ETK70280 instalační krabice, jednonásobná Sada univerzální Bílá RAL /112/ ETK70296 instalační krabice, dvojnásobná Sada modulární instalační krabice 45x45 Instalační sada obsahuje instalační krabici, adaptér a upevňovací šrouby. Určeno pro přístroje typu 45x45 Altira a podobné. Sada modulární Bílá RAL /112/ ETK70298 instalační krabice, jednomodulová P P Sada modulární instalační krabice, dvojmodulová Sada modulární instalační krabice, trojmodulová Bílá RAL /112/ ETK70295 Bílá RAL /112/ ETK70297 P Zásuvky 230V Modulární zásuvky 45x45, se zemnicím kolíkem nebo Schuko, s dětskými clonkami. 250V 16A. Materiál: PC/ABS. Zásuvka 250V, se zemnicím kolíkem Červená Bílá 45/41/ ETK21046E ETK21046EW P Zásuvka 250V, Schuko Červená Bílá 45/41/ ETK21045ER ETK21045E 22 Rozvodný instalační systém Ultra

23 Ultra Technický popis Minilišty a soklové lišty Popis Minilišty a soklové lišty Ultra jsou dostupné v několika velikostech a vyhovují všem požadavkům pro moderní elektroinstalace. Jsou vyrobeny z kvalitního PVC, které se snadno čistí a je odolné proti poškození. Nabídka jedno, dvoj a tříkomorových lišt přináší možnost vzájemného oddělení datových a napájecích kabelů. Široký sortiment příslušenství a adaptérů pro vypínače a zásuvky činí z instalačních lišt ideálni volbu pro použití v komerčních budovách. Minilišty jsou vhodné zejména pro užití v obytných budovách. Výhody Efektivní řešení pro komerční a rezidenční budovy Minilišty a soklové lišty je možné doplnit instalačními krabicemi pro modulární přístroje 45x45 i univerzální přístroje c/c 60 Kvalitní provedení víka Široká nabídka příslušenství Ochranná fólie z obou stran spodní lišty a předního krytu, označena značkou Technické informace a informace o materiálu PVC Vlastnosti: Pevné, samozhášivé, bezkadmiové, bezolovnaté Barva: Bílá RAL 9010 ABS Vlastnosti: Bezhalogenové Barva: Bílá RAL 9010 Stupeň krytí IP40 Teplotní rozsah Min. teplota skladování a převozu -25 C Min. teplota při instalaci a montáži -5 C Max. teplota při provozu +60 C Odolnost proti nárazu 2J (IK07) Délka lišty 2 metry Standardy a certifikace Produkty odpovídají těmto standardům: EN :2005 EN :2006 Produkty odpovídají parametrům pro značení CE dle Evropské Direktivy 2006/95/CE. Předvrtané montážní otvory Rozvodný instalační systém Ultra 23

24 Ultra Technické informace Design a rozměry Design a rozměry Minilišty 21x12 Minilišty a rozvodné lišty 16x16 25x16 25x25 32x17 40x16 40x25 40x17 60x21 40x40 60x25 74x21 60x40 60x60 Soklové lišty 70x20 24 Rozvodný instalační systém Ultra

25 Maximum z vaší energie Schneider Electric CZ, s. r. o. Thámova Praha 8 S
