1 » přenosné dílenské «drsnoměry Surtronic

2 Surtronic Duo Univerzální přenosný přístroj pro kontrolu drsnosti povrchu. Jednoduše a rychle, bez seřizování a programování provede měření parametrů drsnosti. Je složen ze dvou nezávislých částí - snímací jednotky a modulu pro ovládání, vyhodnocení a zobrazení výsledku. Tyto dvě části jsou bezdrátově propojeny infračerveným přenosem dat až do vzdálenosti 1 metru. Bateriové provedení měřidla umožňuje pohodlnou manipulaci i na jinak obtížně dostupných a měřitelných místech součásti, a proto je Surtronic Duo mimořádně vhodný v těchto oblastech výroby: Vstupní kontrola v sériové výrobě Operační kontrola na výrobní lince Vstupní kontrola kvality Kontrola rozměrných součástí a konstrukcí Surtronic Duo měří pět parametrů: Ra, Rz, Rp, Rv, Rt

Tyto dvě části jsou bezdrátově propojeny infračerveným přenosem dat až do vzdálenosti 1 metru.

3 Jak to funguje 1 Dotyk snímače 2 Opěrka snímače 3 Pohyb snímače (Z) 4 Směr měření (X) Technické specifikace Typ snímače Rozsah měření Přesnost piezoelektrický 200μm 5% čtení + 0,1μm Rozlišení: Parametry Rozsah Rozlišení Ra 40μm 0,01μm Rz, Rv, Rp, Rt 199μm 0,1μm Měřící síla Snímací hrot diamantový 10mN 5μm Cut off 0,8mm +/- 15% Filtr Délka snímání Rychlost snímání Napájecí zdroj Hmotnost Celkové rozměry 2CR 5mm 2mm/sec Baterie (min cyklů) 200g 125 x 80 x 38mm

0,01μm Rz, Rv, Rp, Rt 199μm 0,1μm Měřící síla Snímací hrot diamantový 10mN 5μm Cut off 0,8mm +/- 15% Filtr Délka

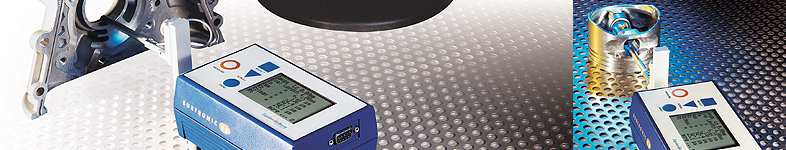

4 Surtronic 25 Surtronic 25 je přenosný měřící přístroj s bateriovým napájením. Přístrojem lze měřit buď při jeho volném přiložení (na vodorovných, svislých nebo i převrácených plochách) nebo při jeho upnutí v přípravku pro opakované měření součástí, případně při měření v laboratoři. Je vybaven velkým displejem s intuitivním nabídkovým menu a největším počtem měřených parametrů. Tuhost celého zařízení zajišťuje spolehlivě opakovatelné měření drsnosti povrchu v širokém rozsahu aplikací. Program pro zpracování a vyhodnocení výsledků - TalyProfile V6 Lite - lze zdarma stáhnout na Surtronic 25 měří a hodnotí až 10 parametrů: Parametry výškové (amplitudové) Ra [průměrná aritmetická odchylka] Rsk [šikmost] Rz [největší výška profilu] Rt [celková výška profilu] Rp [největší výška výstupku] Rz1max [max. výška výstupek - prohlubeň] Parametry délkové RPc [počet výstupků] RSm [průměrná šířka prvků profilu] Parametry hybridní Rmr [materiálový poměr] Rda - R Delta a [aritmetický průměr sklonu]

laboratoři. Je vybaven velkým displejem s intuitivním nabídkovým menu a největším počtem měřených parametrů.

5 Surtronic 25 charakterizuje jednoduchost a funkční flexibilita Nabídka parametrů splňuje požadavky uživatelů Velká délka snímání (25mm) + zvětšený dosah snímače Jedinečný systém zvedání hrotu zvyšující flexibilitu Rychlý, spolehlivý a opakovatelný měřící cyklus Rozsáhlá nabídka příslušenství a snímačů Intuitivní uspořádání nabídky Možnost výkonného SW Snadná kalibrace Proč koupit Surtronic 25 a ne levnější konkurenční drsnoměr? Surtronic 25 má nejdelší dráhu snímání má unikátní schopnost zalomit snímač do pravého úhlu rozsah posuvu snímače v ose Z 0 až 60mm - ZDARMA měření plochých i válcovitých povrchů - ZDARMA prodloužení snímače - ZDARMA vestavěná paměť pro uložení 99 měření - ZDARMA základní verze SW pro zpracování výsledků TalyProfile Lite ZDARMA

koupit Surtronic 25 a ne levnější konkurenční drsnoměr?

6 Surtronic 25 Technické specifikace Typ snímače Rozsah měření Přesnost Rozlišení Měřící síla Snímací hrot diamantový Cut off Filtr Délka snímání Rychlost snímání Uživatelské rozhraní Napájecí zdroj Hmotnost Celkové rozměry indukční 300μm 2% čtení + LSD μm 0,01μm mg 5μm, není-li specifikováno jinak 0,25; 0,8; 2,5mm 2CR nebo Gauss 0,25-25mm 1mm/sec RS232 Baterie 9V nebo síťový adaptér 490g 127 x 85 x 60mm

Hmotnost Celkové rozměry indukční 300μm 2% čtení + LSD μm 0,01μm 150-300mg 5μm, není-li specifikováno

7 Speciální přípravky Na požadavek trhu vyvinul Taylor Hobson Ltd. mnoho speciálních funkčních přípravků a příslušenství pro podporu měření s drsnoměrem Surtronic 25 při nejrůznějších aplikacích. Tyto přípravky podstatně usnadňují a urychlují práci obsluhy obzvláště v dílenských podmínkách. Měření jehel vstřikovacích trysek Měření textury povrchu klikových hřídelí SURTRONIC kuličková jednotka Měření opěrných ploch vačkových hřídelí.. a mnoho dalších.

8 Surtronic 25 Příslušenství Surtronic 25 Přesný svěrák Stojan se základnou Přípravek Roll & Bore Přesný sloup se základnou Zvedák snímače.. a mnoho dalších.

9 Nabídka snímačů Standardní snímač - základní typ pro měření drsnosti. Poloměr hrotu 5 nebo 10μm. Snímač pro malé otvory - určen pro měření v malých otvorech, drážkách a na úzkých plochách. Poloměr hrotu 5 nebo 2μm. Snímač s úzkým hrotem - určen pro měření v O kroužcích a úzkých drážkách do hloubky 5,5mm. Pravoúhlý snímač - určen pro měření ve směru kolmém na směr posuvu snímače. Poloměr hrotu 5μm. Snímač pro zahloubení - pro měření dna zahloubení do hloubky 5,7mm nebo 25mm. Poloměr hrotu 5 nebo 2μm. Snímač s břitovým dotekem - pro měření na ostrých hranách nebo povrchu drátu. Snímač nelze použít na rovinném povrchu. Snímač s boční opěrkou - pro měření na zakřivených plochách jako je povrch zubů ozubených kol. Snímač s botkou - pro měření hrubších povrchů, zejména s cut-off 2,5mm... a mnoho dalších.

Poloměr hrotu 5μm. Snímač pro zahloubení - pro měření dna zahloubení do hloubky 5,7mm nebo 25mm. Poloměr hrotu 5 nebo 2μm. Snímač s břitovým dotekem - pro měření na ostrých hranách nebo povrchu drátu.

10 TalyProfile Surtronic 25 je opatřen víceúčelovým výstupem RS232, který umožní propojení s tiskárnou nebo převedení výsledků měření do počítače k dalším analýzám s využitím programu TalyProfile. Nastavením Surtronicu 25 na režim Data Dump lze měření a ovládání přístroje řídit přímo programem TalyProfile. TalyProfile představuje sadu programů připravených pro využití na přístrojích v provozu nebo laboratořích. Zajišťuje přehledné zobrazení profilu povrchu na monitoru, umožňuje pokročilé zpracování naměřených dat a s využitím dílčích programových analýz i prezentačních funkcí počítače vytvoří kompletní zprávu o výsledcích měření.

TalyProfile představuje sadu programů připravených pro využití na přístrojích v provozu nebo laboratořích.

11 Funkce TalyProfile vyrovnání souměrnost (symetrie) zvětšení (transfokace) limitní mez (práh) vyloučení tvaru vymazání poruch filtrace FFT zakřivené povrchy křivka materiálového poměru, interaktivní křivka Mr fraktální analýza R&W Motif (ISO 12085) parametry Rk parametry Rk křivek měření délek měření výšky stupně plochy prohlubní/výstupků frekvenční spektrum výkonová spektrální hustota

interaktivní křivka Mr fraktální analýza R&W Motif (ISO 12085) parametry Rk parametry Rk křivek

12 Výhradní zastoupení společnosti Taylor Hobson Ltd: IMECO TH s.r.o. U Hřiště Modřice imeco-th@imeco-th.cz Tel: Fax: IČO: Společnost je zapsána v OR vedeném Krajským soudem v Brně, oddíl C, vložka 51012

cz Tel: +420 539 002 196 Fax: +420 548 217 500 IČO: 27674959
