Inteligentní střešní systém. Solární kolektory BSK PRO Montážní návod. Platí pro instalaci na území ČR. bramac.cz bmigroup.com/cz

Transkript

1 Montážní návod Platí pro instalaci na území ČR Inteligentní střešní systém bramac.cz bmigroup.com/cz STŘECHA NA CELÝ ŽIVOT

2 Obsah 1. Popis kolektoru 3 2. Oblast použití 3 3. Technické údaje 5 4. Ochrana před bleskem 6 5. Rozsah dodávky 6 6. Pracovníci 6 7. Potřebné nářadí 6 8. Důležitá upozornění 6 9. Montáž Stanovení polohy solárního kolektoru ve svislém směru, stanovení výchozí latě Upevnění dřevěných nosných profilů Poloha solárního kolektoru ve vodorovném směru Lať pro podložení spodního lemování kolektoru Osazení solárního kolektoru Vytvarování a přilepení spodního lemování Přeložení krytiny přes oplechování kolektoru Instalace Záruka 23 REGISTRACE SOLÁRNÍHO KOLEKTORU BSK PRO vložený list A4 VŠEOBECNÉ UPOZORNĚNÍ Veškeré údaje a instrukce v tomto návodu se vztahují na stav vývoje z března Neustálým vývojem produktu může dojít k nepatrným změnám v technickém provedení. Toto platí v prvé řadě pro balení, montáž a logistiku. Kolektor je v dřevěném roštu a je nutné, aby byl uskladněn v suchém prostředí. Pro montáž jeřábem doporučujeme použít originální zvedací lana pro solární kolektory BSK PRO. Pozor! Kolektory nejsou pochůzné! Při montáži využívejte prosím neustále montážní návod. Dbejte bezpečnostních pravidel a předpisů na střeše! 2

3 Popis kolektoru / Oblast použití 1. POPIS KOLEKTORU BSK PRO jsou velkoplošné termické solární kolektory pro integraci do krytiny. Velikost solárních kolektorů je 4,1 m 2 (BSK PRO 4), 6,2 m 2 (BSK PRO 6), 8,2 m 2 (BSK PRO 8) a 10,2 m 2 (BSK PRO 10). Integrované oplechování je vyrobeno z elexovaného hliníku. Zakrytí solárního kolektoru je provedeno solárním bezpečnostním sklem. Hliníkový absorbér je opatřen vysoce selektivním povrchem pro vysokou účinnost solárního kolektoru, Potrubní meandr je měděný. Zateplení kolektoru je provedeno minerální vatou neuvolňující plyny o tl. 50 mm. Z kolektoru vystupuje uprostřed zadní stěny dvoje připojovací flexibilní nerezové potrubí opatřené tepelnou izolací. jsou určeny pro montáž do šikmých střech se sklonem s betonovou nebo keramickou střešní taškou. Krycí šířka solárních kolektorů odpovídá krycí šířce tašek formátu 10 ks/m 2 (Classic, Classic Protector Plus, Classic STAR, Tegalit, Tegalit Star, Montero, Moravská taška); v některých případech je ovšem zapotřebí použití tašek ½. U ostatních modelů je zapotřebí střešní tašky na pravé straně kolektoru seříznout. Spodní strana kolektoru je opatřena flexibilním lemováním s lepicím pruhem. Solární velkoplošné kolektory BSK PRO jsou dodávány vcelku na paletě a jsou opatřené 4 závěsnými oky pro montáž pomocí jeřábu. Skladování a transport pomocí vysokozdvižného vozíku a jeřábu se provádí vždy ve vodorovné poloze. Při skladování je nutné kolektor chránit před deštěm. ZKOUŠKY, CERTIFIKÁTY 011-7S1753 F 2. OBLAST POUŽITÍ 2.1. ZATÍŽENÍ VĚTREM Pro přenos sacích účinků větru je zapotřebí dodržet upevnění nosných dřevěných profilů a upevnění solárního kollektoru k těmto nosným profilům NOSNÉ DŘEVĚNÉ PROFILY Podle místních podmínek a střešního laťování jsou zapotřebí rozdílné rozměry nosných dřevěných profilů. 3

4 Popis kolektoru / Oblast použití MINIMÁLNÍ ROZMĚRY SPODNÍHO A HORNÍHO NOSNÉHO DŘEVĚNÉHO PROFILU PODLE STŘEŠNÍHO SKLONU, STŘEŠNÍHO LAŤOVÁNÍ A NADMOŘSKÉ VÝŠKY: Střešní laťování Max. osová vzdálenost krokví 30/50 mm 80 cm Nosný dřevěný profil spodní 30/190 mm horní 30/120 mm Střešní sklon/ Max. nadmořská výška /do 600 m /do 530 m /do 930 m /do 800 m Uspořádání vrutů varianta 1 varianta 2 40/60 mm 100 cm spodní 40/190 mm horní 40/80 mm /do 600 m /do 530 m /do 930 m /do 800 m varianta 1 varianta USPOŘÁDÁNÍ VRUTŮ PŘI UPEVNĚNÍ NOSNÝCH DŘEVĚNÝCH PROFILŮ Nosné dřevěné profily je nutné přišroubovat v každém místě křížení s kontralatí/krokví. Pro přišroubování doporučujeme použít vruty Würth ASSY Plus 6x120 mm. VARIANTA 1: 3 VRUTY V KAŽDÉM UPEVŇOVACÍM BODĚ Spodní nosný dřevěný profil (C24) 30x190 mm nebo 40x190 mm Šířka krokví/ kontralatí 60 mm 4

5 Technické údaje VARIANTA 2: 5 VRUTŮ V KAŽDÉM UPEVŇOVACÍM BODĚ Spodní nosný dřevěný profil (C24) 30x190 mm nebo 40x190 mm Šířka krokví/ kontralatí 60 mm 3. TECHNICKÉ ÚDAJE Solární kolektor BSK PRO 4 BSK PRO 6 BSK PRO 8 BSK PRO 10 Vnější rozměry vč. oplechování 2402 x 2380 mm 3303 x 2380 mm 4352 x 2380 mm 5403 x 2380 mm (bez spodního lemování) Výška spodního lemování 180 mm 180 mm 180 mm 180 mm Krycí šířka kolektoru 2202 mm 3103 mm 4152 mm 5203 mm Střed kolektoru (rozměr A) 1200 mm 1650 mm 2175 mm 2700 mm Plocha kolektoru (bez oplechování) 4,13 m 2 6,16 m 2 8,18 m 2 10,21 m 2 Hmotnost 110 kg 160 kg 220 kg 290 kg Objem náplně absorbéru 2,1 l 3,1 l 4,1 l 5,1 l 5

6 Rozsah dodávky / Důležitá upozornění 4. OCHRANA PŘED BLESKEM Rám kolektoru musí být napojen na hromosvodový systém. Hromosvod se napojuje na oplechování (stojatá vodní drážka). Připojení na hromosvodový systém musí provést autorizovaná firma v souladu s platnými předpisy vč. provedení revize. 5. ROZSAH DODÁVKY 6. PRACOVNÍCI Celkem je zapotřebí kromě jeřábníka jeden montážník a jeden pomocník. Pro položení kolektorů platí: Vstupní a výstupní potrubí a hadici pro teplotní čidlo zavést do průchozích otvorů: 1 montážník Kolektor zavěšený na jeřáb - manévrovat a navádět: 1 pomocník 7. POTŘEBNÉ NÁŘADÍ zvedací lana pro solární kolektory z produkce společnosti BRAMAC akušroubovák nebo akuvrtačka vrtačka (pokud je na střeše bednění) pila ocaska (pokud bude nutné odstranit střešní latě pro zavedení potrubí) vykružovací nástavec na vrtačku min. 68 mm (pokud je na střeše prkenný záklop) pásmo tužka nůž šňůrovačka Příslušenství se nachází pod ochrannou fólií na pravém oplechování Montážní návod Dvojitá těsnicí manžeta pro prostup potrubí přes střešní fólii Nosné upevňovací dřevěné profily (součástí palety) Vruty 6,5 x 150 mm s těsněním k upevnění horní hrany kolektoru Vruty 6,5 x 130 mm s těsněním k upevnění dolní hrany kolektoru Kovové vymezující trubičky pro vsunutí do rámu kolektoru po vyšroubování spodních závěsných ok (2 ks) Trubkový klíč 3/8 vnitřní šestihran Bit pro demontáž dřevěné transport. palety kolektoru Příponky pro upevnění bočního oplechování Odvodňovací profil Hliníkové profily se dvěma lamelami (pro uložení krytiny na horní oplechování kolektoru) Hliníkové krytky (zakrytí vrutů v dolní hraně) 8. DŮLEŽITÁ UPOZORNĚNÍ Minimální střešní sklon pro osazení solárního kolektoru BSK PRO je 22. Maximální sklon je 65. nejsou pochozí! Ve vodorovné poloze nebo sklonu menším než 22 se musí kolektor při skladování a dopravě chránit před deštěm. Jinak by mohlo dojít k poškození kolektoru. 6

7 Montáž K ochraně oplechování a krycího rámu kolektoru nepokládat ani neskladovat jinak než ve vodorovné poloze. Před montáží kolektoru by mělo být odsouhlaseno instalatérem (topenářem) umístění kolektoru, aby nevznikly problémy s vedením potrubí ve vnitřním prostoru. Je zapotřebí zajistit správné fungování větrání ve větrané vzduchové mezeře pod kolektorem, protože větrání kolektoru je napojené na provětrávanou vzduchovou mezeru v oblasti kontralatí. 9. MONTÁŽ se na střechu osazují na laťování. Zvedání kolektoru se provádí pomocí jeřábu. Následuje chronologický popis všech kroků montáže solárního kolektoru ze společnosti BRAMAC: 9.1. ZAVĚŠENÍ A ROZBALENÍ KOLEKTORU Kolektor je třeba položit na rovnou plochu. Lana se ke kolektoru připevní pomocí závěsných ok, která jsou přišroubována na rámu kolektoru. 8.1 BEZPEČNOSTNÍ POKYNY PRO MONTÁŽ JEŘÁBEM Nevstupovat pod zavěšený kolektor Během zvedání kolektoru jeřábem použít ochranou přilbu a bezpečnostní obuv Pro zvedání kolektoru na střechu použít originální zvedací lana pro solární kolektory BSK PRO Zavěsit zvedací lano hák na kolektor Upevnění lana ke kolektoru může být provedeno křížově nebo souběžně. Z bezpečnostních důvodů je vhodnější křížové upevnění. Lano se zavěsí do závěsného háku jeřábu tak, aby bylo možné naklánění kolektoru. Kolektory mají velkou náporovou plochu větru. Dávejte proto pozor při montáži jeřábem na možné nebezpečí větru. (Může dojít k velmi rychlému obrácení kolektoru!) Použijte jistící lana nebo montáž přerušte a pokračujte později. Zvedací lano zavěsit na hák jeřábu 7

8 Stanovení polohy kolektoru - svislý směr 9.2 POUŽITÍ DŘEVĚNÝCH PROFILŮ Z TRANSPORTNÍ PALETY KOLEKTORU Z dřevěné transportní palety mohou být použity dřevěné profily pro upevnění kolektoru pro obě varianty upevnění dle bodu Doplňkové latě pro podložení spodního lemování a horního oplechování kolektoru 2 ks 80x40 mm Na kolektoru umístěného na rovné ploše rozřízneme upevňovací pásy procházející přes závěsná oka. 1 ks 190x40 mm 1 ks 190x30 mm 4 ks 120x30 mm 10. STANOVENÍ POLOHY SOLÁRNÍHO KOLEKTORU VE SVISLÉM SMĚRU, STANOVENÍ VÝCHOZÍ LATĚ Solární kolektor BSK PRO se osazuje tak, aby byly mezi kolektorem a hřebenem 3 řady tašek. Ve druhé řadě pod hřebenem tak mohou být umístěny mezi kolektorem a hřebenem odvětrávací tašky. Po obvodu rozřízneme a odstraníme ochrannou fólii, do které je kolektor zabalen. Po rozbalení zvedneme kolektor do výšky cca 1-1,5 m. Pozn.: Pokud budou nad kolektorem z prostorových důvodů jen 2 řady tašek (případně jen 1), je nutné zajistit správné větrání v odvětrávané vzduchové mezeře (např. pomocí zvýšeného počtu odvětrávacích tašek za hřebenem na protilehlé střešní rovině). V první řadě nad kolektorem se odvětrávací tašky neumísťují, protože by horní oplechování zamezilo proudění vzduchu odvětrávací taškou. se montují v blízkosti hřebene z následujících důvodů: kratší doba případného zastínění v oblasti hřebene dříve odtává sníh snažší vedení potrubí ve volném půdním prostoru Výchozí lať je zpravidla 11. od hřebene střechy, příp. 10. při vzdálenosti latí 350 mm. Abychom zajistili, že budou nad kolektorem 3 řady tašek, odměříme od spodní hrany 4.latě (od hřebene) 2,0 m směrem k okapu a uděláme rysku. Výchozí lať je nejbližší nižší této rysce. V případě, že ryska vychází na lať, bude výchozí latí první lať pod touto označenou. 8

9 Stanovení polohy kolektoru - svislý směr doplňková lať pro podložení horního oplechování horní upevňovací profil spodní upevňovací profil doplňková lať 24 x 40 mm pro podložení spodního lemování výchozí lať Obr. Řez střešním pláštěm s osazeným solárním kolektorem BSK PRO Horní hrana spodního nosného dřevěného profilu se nachází 19 cm nad horní hranou tašek osazených na výchozí lati. Spodní hrana horního nosného dřevěného profilu leží 192 cm nad horní hranou spodního nosného dřevěného profilu. 9

10 Upevnění dřevěných nosných profilů 11. UPEVNĚNÍ DŘEVĚNÝCH NOSNÝCH PROFILŮ PŘIŠROUBOVÁNÍ HORNÍHO NOSNÉHO DŘEVĚNÉHO PROFILU PŘIŠROUBOVÁNÍ SPODNÍHO NOSNÉHO DŘEVĚNÉHO PROFILU Horní nosný dřevěný profil (C 24) 30x120 mm nebo 40x80 mm Pro přišroubování spodního nosného dřevěného profilu použijte vruty Würth ASSY Plus 6x120 mm (varianta 1 nebo varianta 2 dle bodu 2.2.1). Tyto vruty nejsou součástí dodávky solárního kolektoru BSK PRO. Pokud je na střeše bednění, použijte úměrně delší vruty (o tloušťku bednění). Šířka krokví/ kontralatí 60 mm Pro přišroubování horního nosného dřevěného profilu použijte 2 vruty Würth ASSY Plus 6x120 mm. Tyto vruty nejsou součástí dodávky solárního kolektoru BSK PRO. 10

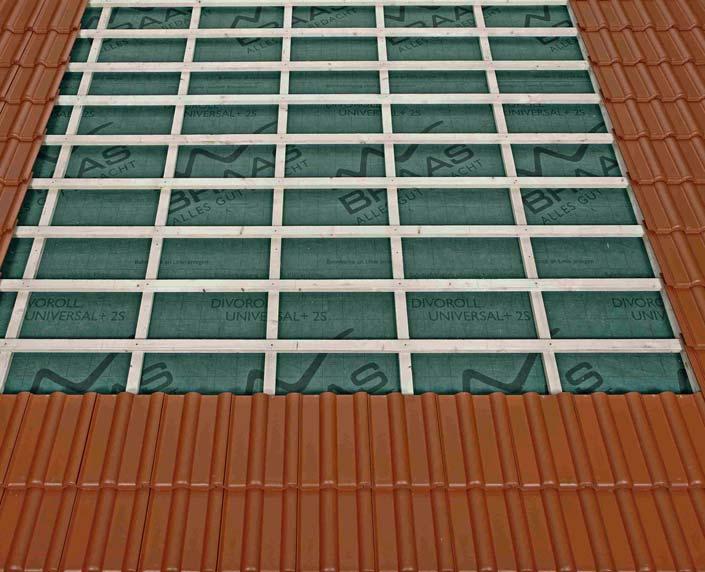

11 Stanovení polohy kolektoru - vodorovný směr 12. POLOHA SOLÁRNÍHO KOLEKTORU VE VODOROVNÉM SMĚRU Upozornění: Nosné dřevěné profily musí končit až na kontralati (nesmí být příliš dlouhé volné konce). Pro stanovení polohy kolektoru ve vodorovném směru je zapotřebí vycházet z počtu sloupců tašek (příp. krycí šířky kolektoru), které solární kolektor nahrazuje. Přitom je zapotřebí kontrolovat, zda se nebude střed kolektoru (rozměr A) nacházet v místě krokve, která by bránila prostupu potrubí (v tomto případě by bylo zapotřebí posunout celý kolektor o jeden či více sloupců tašek doprava či doleva). U tašek formátu 10 ks/m 2 (Classic, Classic Protector Plus, Classic Star, Tegalit, Tegalit Star, Moravská taška) odpovídá šířka kolektoru krycí šířce tašek a není tak zapotřebí tašky na pravé straně kolektoru řezat. U velikostí BSK PRO 4, 6 a 10 je však zapotřebí použití tašek ½. V ostatních případech bude zapotřebí tašky seříznout na správný rozměr. V případě, že by seřízlé tašky na pravé straně kolektory byly příliš úzké a nebylo možné jejich připevnění, je nutné kolektor posunout doleva tak, aby pravé plechování překrývaly řezané tašky dostatečně široké. V tomto případě bude nutné seříznout tašky jak vpravo, tak vlevo. Doporučujeme volit polohu tak, aby vpravo i vlevo byly řezané tašky stejně široké. Poloha levého kraje oplechování solárního kolektoru se určuje od pravého okraje tašek vlevo. 11

12 Stanovení polohy kolektoru - vodorovný směr Model Střední krycí šířka tašky [mm] Šířka tašky [mm] Rozměr S (od pravého okraje tašky vlevo po okraj levého oplechování kolektoru) BSK PRO 4 Počet sloupců tašek, které kolektor nahrazuje BSK PRO 6 BSK PRO 8 BSK PRO 10 Classic Classic Protector PLUS Classic STAR Keramická krytina Betonová krytina Aerlox Montero ,5 10,5 14,0 17,5 Římská taška Tegalit Tegalit STAR Reviva Bramac Max ,8 9,5 12,7 15,9 Bramac Max 7 Granát ,8 13,7 18,3 22,8 Granát ,5 14,7 19,5 24,4 Topas ,5 14,7 19,5 24,4 Rubín ,5 11,9 15,8 19,7 Rubín ,1 14,2 18,8 23,5 Turmalín ,5 13,2 17,6 22,1 Smaragd ,2 7,3 9,7 12,1 Rozměr A [mm] (střed kolektoru) Rozměr S Střed kolektoru A Celková šířka kolektoru vč. oplechování Hadička pro náhradní teplotní čidlo 12

13 Stanovení polohy kolektoru - vodorovný směr Označit rozměr S (levý kraj oplechování solárního kolektoru od pravého okraje tašek vlevo dle tabulky) Od označené linie odměřit rozměr A (střed kolektoru) doprava Pokud se střed nachází nad krokví/kontralatí nebo v její těsné blízkosti tak, že by krokev překážela potrubí kolektoru, je nutné celý kolektor posunout o jeden či více sloupců tašek doprava či doleva) Tento rozměr označit šňůrovačkou po celé výšce kolektoru. Na tuto linii bude později uložen levý okraj oplechování kolektoru. Manžeta pro prostup potrubí slouží zároveň jako šablona pro vyříznutí otvorů do střešní fólie, případně bednění. Manžetu umístit dle obrázku (zespodu středem na označený rozměr A střed kolektoru). Nepřilepovat! 13

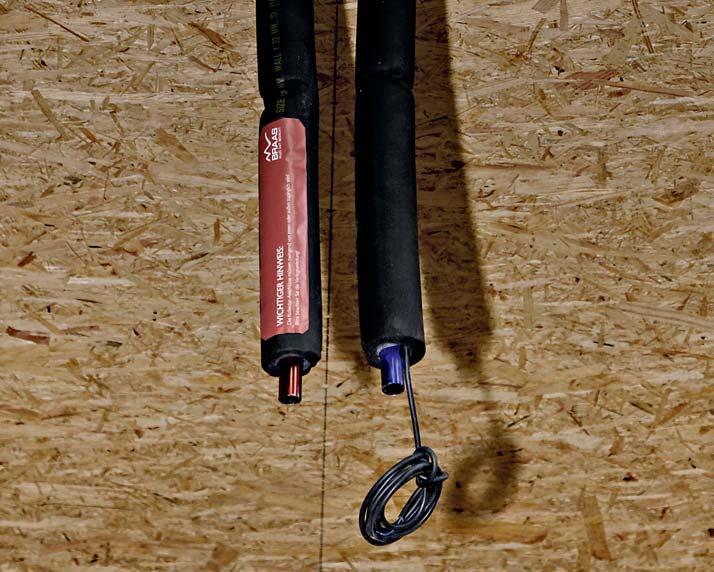

14 Lať pro podložení spodního lemování kolektoru Pokud v místě manžety překáží střešní lať, je zapotřebí ji v tomto mezikrokevním poli odříznout. Označit místa pro vyříznutí otvorů na střešní fólii. Manžetu odstranit a provést vyříznutí otvorů do folie a příp. střešního bednění pro prostupy potrubí. Upozornění: Doporučujeme manžetou prostrčit 2 ks potrubí o vnitřním průměru alespoň 60 mm. Po prostrčení připojovacího potrubí kolektoru bude toto potrubí zevnitř vytočením vytaženo, čímž bude zajištěno důkladné napojení manžety na tepelnou izolaci připojovacího potrubí. 13. LAŤ PRO PODLOŽENÍ SPODNÍHO LEMOVÁNÍ KOLEKTORU Manžetu přilepit. Upozornění: Podklad pro lepení musí být čistý, suchý a bez prachu Ke spodnímu nosnému dřevěnému profilu přišroubovat doplňkovou lať 24 x 40 mm pro podložení spodního lemování kolektoru. 14

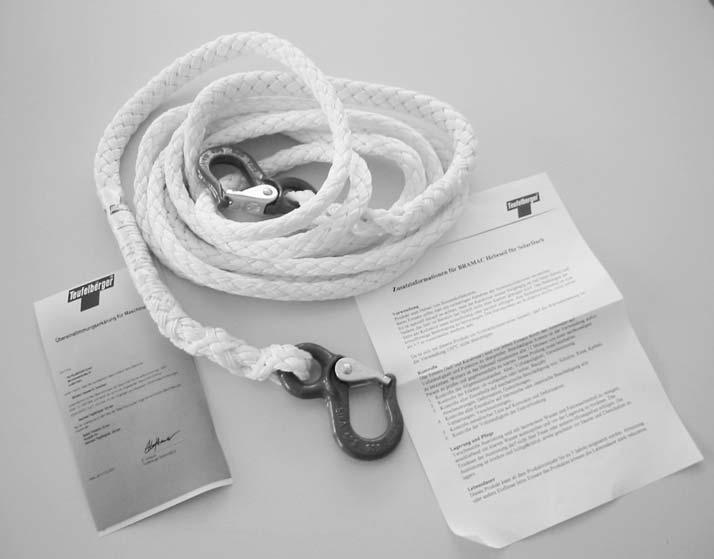

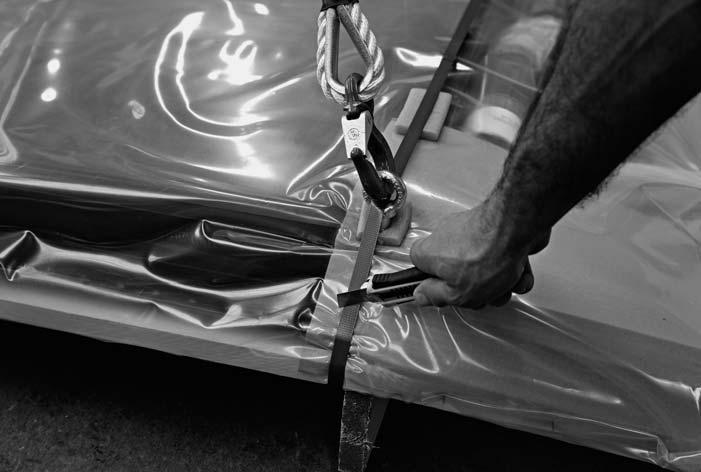

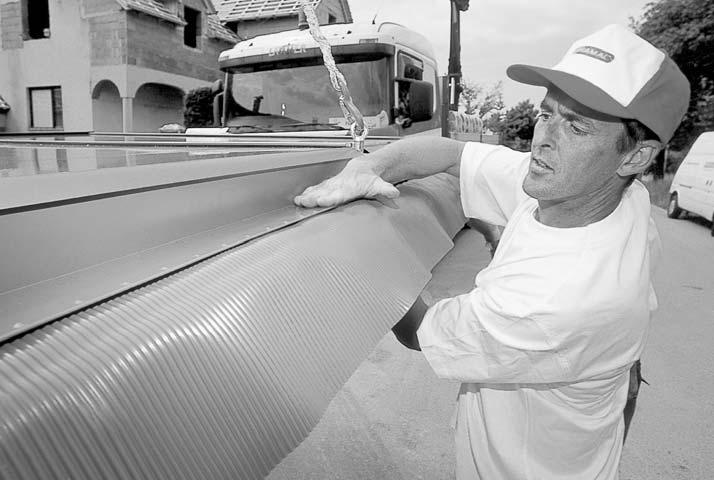

15 Osazení solárního kolektoru Kompletní příprava před položením kolektoru. 14. OSAZENÍ SOLÁRNÍHO KOLEKTORU Kolektor zavěšený na jeřábu pomocí originálních zvedacích lan vyzvednout na střechu ve vodorovné poloze BEZPEČNOSTNÍ UPOZORNĚNÍ SK SS Vyrovnat lemování Vyrovnání lemování Lemování opatrně ohněte plochou ruky ze spodu dopředu. SS = střešní sklon SK = sklon kolektoru - alespoň o 10 větší než střešní sklon Kolektor se před položením naklopí do šikmé polohy o cca 10 strmější než je sklon střechy. Ohebné potrubí je přichyceno k zadní stěně kolektoru. Před vyzvednutím kolektoru na střechu uvolněte potrubí. 15

16 Osazení solárního kolektoru Takto je možné kolektor usadit pomocí hliníkového Z-profilu na zadní stěně kolektoru nejdříve na připravený spodní nosný dřevěný profil. Kolektor položit tak, aby okraj levého oplechování přesně ležel na označené linii. Tento postup vyžaduje mnoho pečlivosti, protože se musí současně zavést potrubí do podstřeší (přívod, odvod a teplotní čidlo) a současně musí být kolektor přesně umístěn do předem označené polohy PŘIŠROUBOVÁNÍ KOLEKTORU Následuje prostrčení připojovacího potrubí do připravené manžety během pomalého pokládání kolektoru na střešní laťování. Kolektor nechat z bezpečnostních důvodů během upevňování zavěšený na jeřábu. 16

17 Osazení solárního kolektoru Pro upevnění kolektoru je potřeba pouze akušroubovák (vhodný nástavec je součástí dodávky). Otvory pro upevňovací vruty se nachází na horní a dolní části rámu kolektoru (čtyři z nich odpovídají pozici závěsného oka jeřábu, ty další jsou vždy svisle nad a pod hliníkovou zasklívací lištou). V místě spodních závěsných ok vložit do otvorů kovové vymezující trubičky (součástí balení). Upevnění spodní strany kolektoru: Vruty 6 x 130 mm s gumovým kroužkem a kovovou podložkou. Upevnění horní strany kolektoru: Vruty 6 x 150 mm s gumovým kroužkem a kovovou podložkou v barvě krycího rámu kolektoru. Přišroubovat kolektor rozvěž na všech čtyřech místech závěsných ok. Závěsná oka se po přišroubování kolektoru vyšroubují a následně se provede přišroubování kolektoru i v místě těchto ok. Prosíme o vrácení závěsných ok firmě BRAMAC. Hliníkové krytky nejdříve zavěste na spodní stranu dolní hliníkové lišty. 17

18 Vytvarování a přilepení spodního lemování 15. VYTVAROVÁNÍ A PŘILEPENÍ SPODNÍHO LEMOVÁNÍ Hliníkovou krytku přesně nastavte a zatlačte k hliníkové liště. Hliníková krytka slyšitelně zaklapne. Po položení krytiny na výchozí lať odtrhněte ochranný pásek z lepícího pásu na spodním lemování a lemování pečlivě naformujte podle krytiny. Boční oplechování se přichytí k latím pomocí příponek, které jsou součástí dodávky. Upozornění: podklad musí být před lepením suchý a bezprašný. Každá 2. taška celá a každá taška 1/2 navazující na kolektor zespodu se připevňuje vrutem k lati. 18

19 Přeložení krytiny přes oplechování kolektoru V některých případech (např. při použití modelu Tegalit) je vhodné odstranit závěsné ozuby tašek přesahujících přes boční oplechování. Zakrytí po stranách je tedy možné bez seřezávání tašek. Každá 2. taška celá a každá taška 1/2 navazující na kolektor po stranách a dále všechny tašky s uraženým závěsným ozubem se připevňují vrutem k lati. Pro zvýšení odolnosti proti dešti ohnout rohy lemování dle obrázku. 16. PŘELOŽENÍ KRYTINY PŘES OPLECHOVÁNÍ KOLEKTORU Horní krytí Jako podpěru pro tašky v horním krytí použijte přiložené hliníkové profily, které zavěste na horní oplechování. Pokud by horní oplechování nebylo dostatečně podloženo stávajícím laťováním, doporučujeme pod něj namontovat ještě jednu doplňkovou lať (viz Obr. Řez střešním pláštěm s osazeným solárním kolektorem BSK PRO). Stranové krytí Krycí šířka kolektoru odpovídá násobkům krycí šířky tašek - 30 cm (15 cm u 1/2 tašky). U kolektorů o ploše 4 m 2, 6 m 2 a 10 m 2 jsou zapotřebí 1/2 tašky. U typu 8 m 2 nejsou 1/2 tašky potřeba. Typ sloupce BSK PRO 4 7,5 BSK PRO 6 10,5 BSK PRO 8 14,0 BSK PRO 10 17,5 Přesah tašek přes horní oplechování musí bý při střešním sklonu 22 alespoň 100 mm. 19

20 Instalace TEPLOTNÍ ČIDLO Součástí dodávky kolektoru je již vestavěné teplotní čidlo Pt 1000 s teplotně odolným kabelem. Kabel tohoto čidla je vyveden pod tepelnou izolací přívodního potrubí. Toto čidlo není možné vyměnit HADIČKA PRO TEPLOTNÍ ČIDLO Pokud je zapotřebí použít jiný typ čidla nebo je třeba čidlo vyměnit, použije se pro zasunutí nového čidla hadička v pravém horním rohu zadní stěny kolektoru. Hotová realizace solárního kolektoru BSK PRO. 17. INSTALACE PŘIPOJENÍ Solární kolektor BSK PRO má přípojky na potrubí z ušlechtilé oceli (nerezové flexibilní potrubí) zakončené hladkým nerez potrubím DN 18. Poloha vstupního a výstupního potrubí je u všech typů stejná VESTAVĚNÍ NEBO VÝMĚNA TEPLOTNÍHO ČIDLA Vstup do kolektoru: při pohledu zespodu (z podstřeší) vpravo označeno modře. Výstup z kolektoru: při pohledu zespodu (z podstřeší) vlevo označeno červeně. Povolit objímku na kraji hadičky. Délka zasunutí teplotního čidla do hadičky činí 615 mm. Označit tuto délku na kabelu teplotního čidla. Čidlo zasunout až do označené hloubky. Zafixovat polohu čidla utažením objímky na hadičce. 20

21 Instalace TLAKOVÉ ZTRÁTY KOLEKTORŮ TLAKOVÁ ZTRÁTA KOLEKTORU BSK PRO 4 Specifický průtok (kg/m 2 h) Celkový průtok (kg/h) Tlaková ztráta (mbar) 10, ,1 12, ,1 15, ,3 17, ,7 20, ,3 22, ,1 25, ,9 27, ,9 30, ,1 32, ,4 35, ,9 TLAKOVÁ ZTRÁTA KOLEKTORU BSK PRO 8 Specifický průtok (kg/m 2 h) Celkový průtok (kg/h) Tlaková ztráta (mbar) 10, ,8 12, ,9 15, ,3 17, ,9 20, ,7 22, ,6 25, ,6 27, ,8 30, ,2 32, ,5 35, ,3 TLAKOVÁ ZTRÁTA KOLEKTORU BSK PRO 6 Specifický průtok (kg/m 2 h) Celkový průtok (kg/h) Tlaková ztráta (mbar) 10, ,5 12, ,5 15, ,8 17, ,3 20, ,0 22, ,9 25, ,8 27, ,9 30, ,2 32, ,7 35, ,2 TLAKOVÁ ZTRÁTA KOLEKTORU BSK PRO 10 Specifický průtok (kg/m 2 h) Celkový průtok (kg/h) Tlaková ztráta (mbar) 10, ,2 12, ,4 15, ,9 17, ,6 20, ,6 22, ,7 25, ,1 27, ,8 30, ,8 32, ,1 35, ,7 LOW FLOW sériové řazení 2x BSK PRO až do plochy 20,2 m 2 průtok 20 kg/m 2 h HIGH FLOW průtok 35 kg/m 2 h Sériově mohou být řazeny max. 2 ks solárních kolektorů BSK PRO. Při větším počtu solárních kolektorů BSK PRO se provede zapojení dle Tichelmanna: kolektor 2 kolektor 1 Obr. Sériové zapojení 2 ks BSK PRO Obr. Řazení kolektorů dle Tichelmanna 21

22 Instalace PLNĚNÍ ZAŘÍZENÍ Objem kolektorů (vč. připojovacího potrubí) BSK PRO 4 BSK PRO 6 BSK PRO 8 BSK PRO 10 2,10 l 3,10 l 4,10 l 5,10 l Aby byla zajištěna správná funkce zařízení, musí být plnění a uvedení do provozu provedeno podle následujících kroků: 1. krok Zařízení musí být tak dlouho proplachováno, dokud nejsou vyplavovány žádné zbytky. Proplachování musí být prováděno nemrznoucí směsí, nikoli pouze čistou vodou! Přečerpávání směsi musí být prováděno tak dlouho, dokud ze zařízení neunikne všechen vzduch. Tento proces za normálních okolností trvá asi půl hodiny. Provozní tlak by měl při teplotě 20 C směsi dosáhnout hodnoty 3-3,5 bar. Provozní tlak je závislý na teplotě a proto může kolísat mezi min. 2,5 a max. 6 bar. POZOR! Nebezpečí mrazu. Nikdy kolektor neplňte čistou vodou. Zařízení plňte vždy nemrznoucí směsí! 2. krok Zařízení plňte čerpadlem s patřičnými technickými parametry (výtlak, teplotní odolnost atd.). Nemrznoucí směs musí být přizpůsobena místním klimatickým podmínkám. Doporučené množství glykolu v nemrznoucí směsi je 40 %, minimální množství však musí být 35%! Doporučená hodnota ph nemrznoucí směsi je 8, hodnota ph nesmí klesnout pod ph 7! POŽADAVKY NA ÚDRŽBU Vedle pravidelných kontrol celého zařízení je nutné provádět tyto údržby: V případě potřeby zařízení odvzdušnit. Každoroční kontroly nemrznoucí směsi (ph a podíl glykolu) odbornou firmou. Doporučená hodnota ph je 8 (nesmí klesnout pod ph 7). Doporučený podíl glykolu v nemrznoucí směsi je 40 %. Podíl glykolu v nemrznoucí směsi nesmí klesnout pod 35 %. O roční kontrole solárního systému musí být vyhotovena zpráva. 22

23 Záruka SKLADOVÁNÍ A PŘEPRAVA KOLEKTORU Kolektor se skladuje ve vodorovné poloze v suchém prostředí pod střechou. Na kolektor nesmí v této poloze pršet! Kolektor se nesmí pokládat ani skladovat jinak než ve vodorovné poloze z důvodu ochrany oplechování a krycího rámu. Kolektor se převáží také ve vodorovné poloze. Před transportem se kolektor zakryje plachtou kvůli ochraně před deštěm! OCHRANA PŘED BLESKEM Rám kolektoru musí být napojen na hromosvodový systém. Hromosvod se napojuje na oplechování (stojatá vodní drážka). Připojení na hromosvodový systém musí provést autorizovaná firma v souladu s platnými předpisy vč. provedení revize. UVEDENÍ DO PROVOZU musí být uvedeny do provozu do 12 měsíců od data zakoupení. O uvedení do provozu musí být vyhotoven protokol. 18. ZÁRUKA V případě, že je kolektor osazen do střechy splňující podmínky 15leté (resp. 10leté) záruky na funkčnost střešního systému, bude na solární kolektor poskytnuta záruka 15 let, resp. 10 let. V ostatních případech je na solární kolektory BRAMAC poskytována záruka 2 roky. Detailní informace o záruce a podmínkách záruky viz záruční list. Pro získání záručního listu je potřeba vyplnit list REGISTRACE SOLÁRNÍHO KOLEKTORU BSK PRO a zaslat na uvedenou adresu. List REGISTRACE SOLÁRNÍHO KOLEKTORU BSK PRO je přiložen k tomuto montážnímu návodu. Na základě listu REGISTRACE SOLÁRNÍHO KOLEKTORU BSK PRO bude vystaven záruční list a zaslán na požadovanou adresu. Do listu REGISTRACE SOLÁRNÍHO KOLEKTORU BSK PRO se vyplňuje výrobní číslo solárního kolektoru. Toto číslo naleznete na štítku kolektoru, který je umístěn na boku rámu kolektoru. Doporučujeme číslo opsat při rozbalení kolektoru, aby nebylo nutné dodatečně zjišťovat číslo na střeše! Serial no. E04S
