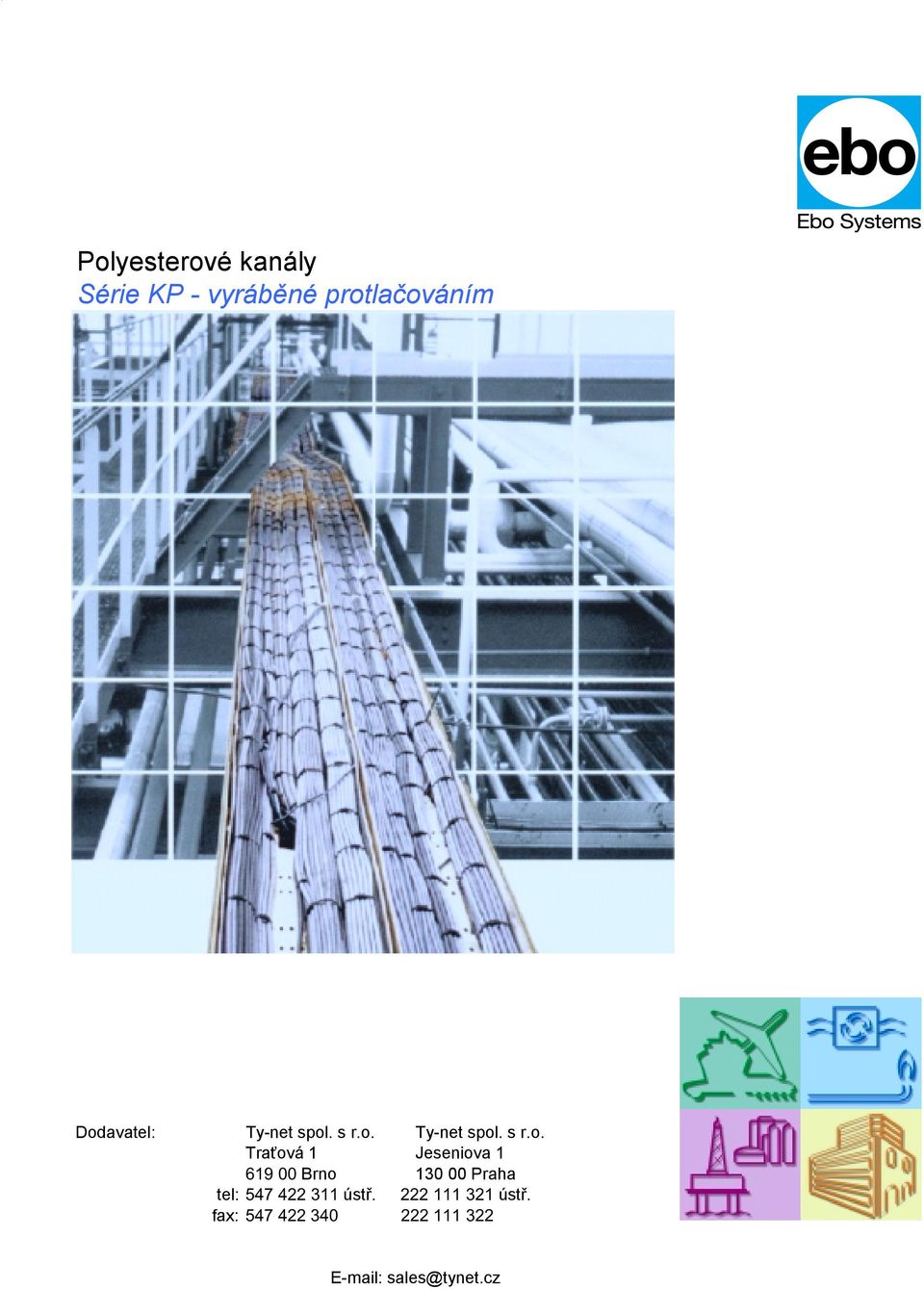

1 Polyesterové kanály Série KP - vyráběné protlačováním Dodavatel: Ty-net spol. s r.o. Ty-net spol. s r.o. Traťová 1 Jeseniova Brno Praha tel: ústř ústř. fax: sales@tynet.cz

2 Vynikající při dlouhodobém použití GfK * Materiál odolávající času. Výhody GfK 1 odolnost proti korozi 2 elektricky nevodivý 3 vysoká mechanická pevnost 4 nízká hmotnost 5 vysoká životnost 6 samozhášivý, nesnadno hořlavý 7 vysoká chemická odolnost 8 odolává UV záření Kabelové kanály Serie K 2 Kabelové kanály Serie KP Kotevní prvky Serie FX a FP Kabelové kanály Serie KP Zemní kanály Serie BK Ebo Systems: 40 let zkušeností s výrobou GfK * GfK - polyester vyztužený skleněnými vlákny 1

3 Kabelové kanály - Serie KP: zdvojnásobí Váš výkon Váš montážní čas bude Prodlouží se životnost poloviční díky: Vašich instalací díky polyesteru - bezšroubovým spojům se vyztuženému skleněným vláknem spojkami - víku s příchytkami - vzálenosti podpor až 4 m Obsah Kabelové kanály Serie KP 2 Výhody kabelových kanálů Serie KP 3 Přehled produktů 5 Jak zvolit rozměr kanálu Serie KP 7 Technická data kanálů Serie KP 9 Montážní návod kanálů Serie KP 12 Servis 14 Rozbor objednacího čísla KP B A VY RAL 9001 dodatkové údaje: - zvláštní délka (m) - radius (mm) - pryskyřice: : akrylová AC vinylesterová VY zvláštní směs SP - RAL barva označení serie označení tvarového dílu šířka výška 2

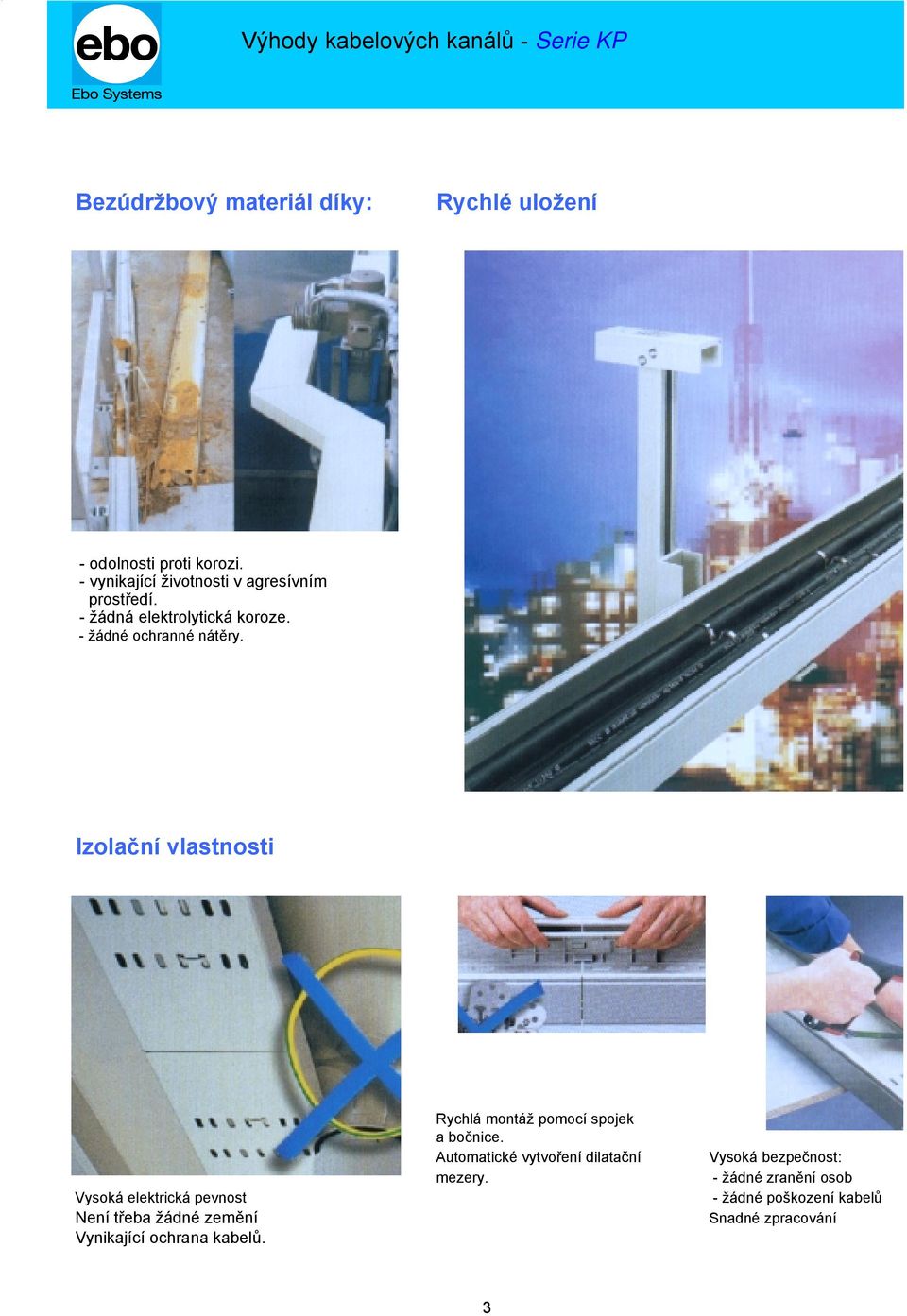

4 Výhody kabelových kanálů - Serie KP Bezúdržbový materiál díky: Rychlé uložení - odolnosti proti korozi. - vynikající životnosti v agresívním prostředí. - žádná elektrolytická koroze. - žádné ochranné nátěry. Izolační vlastnosti Rychlá montáž pomocí spojek a bočnice. Automatické vytvoření dilatační Vysoká bezpečnost: mezery. - žádné zranění osob Vysoká elektrická pevnost - žádné poškození kabelů Není třeba žádné zemění Snadné zpracování Vynikající ochrana kabelů. 3

5 Ochrana proti ohni Žádné jedovaté zplodiny. Samozhášivý a nesnadno hořlavý. Bezhalogenový. Nízká tepelná vodivost. Vzdálenost podpor do 4 m Hmotnost Lehce odnímatelné víko Lehký a extrémně stabilní Optimální pro transport a zpracování 4

6 Přehled produktů - Serie KP Kabelové kanály, tvarovky, příslušenství a šrouby Vyrobeno protlačováním Vyrobeno lisováním Kanál KP KPL Výška Šířka Spodní Spodní Přepážka Plochý oblouk Plochý oblouk (mm) (mm) díl díl 90 o 90 o standard děrovaný Kanál KP KPL přepážka 3 m KP B10050 KP B10050/P Víko KP D100 KP T50 KP BD100 KK BD100 Kanál KP KPL KP B15050 KP B15050/P Víko KP D150 Přepážka namon- KP BD150 KK BD150 Kanál KP KPL tovaná v kanálu KP B20050 KP B20050/P Víko KP D200 KP T50/M KP BD200 KK BD Lávka KP KPL přepážka 3 m KP B10080 KP B10080/P Víko KP D100 KP T80 KP BD100 KK BD100 Lávka KP KPL KP B20080 KP B20080/P Víko KP D200 Přepážka namon- KP BD200 KK BD200 Lávka KP KPL tovaná v kanálu KP B30080 KP B30080/P Víko KP D300 KP T80/M KP BD300 KK BD300 Dodávané jednotky: 3 m ks ks Možnost dodávek 6 m délek s označením: KP / 6 Příslušenství Výška Šířka Vyvazovací hřeben Spojka (mm) (mm) (pro vertikální uložení) 100 KR KR 150 KP GH KR KR KR 150 KP GH KR 200 Dodávané jednotky: ks pár 5

7 Vyrobeno Vyrobeno Vyrobeno Vyrobeno Vyrobeno Vyrobeno Vyrobeno protlačováním lisováním protlačováním lisováním lisováním lisováním lisováním Vnější oblouk Vnější oblouk Vnitřní oblouk Vnitřní oblouk Odbočka Odbočka Koncovka 90 o 90 o 90 o 90 o (malý rádius) (velký rádius) KP BA10050 KP BA10050/P KP BI10050 KP BI10050/P KP SS10050/P KP BAD100 KK BAD10050 KP BID100 KK BID10050 KK SSD100 KP BA15050 KP BA15050/P KP BI15050 KP BI15050/P KP SS15050/P KP BAD150 KK BAD15050 KP BID150 KK BID15050 KK SSD150 KP BA20050 KP BA20050/P KP BI20050 KP BI20050/P KP SS20050/P KP BAD200 KK BAD20050 KP BID200 KK BID20050 KK SSD200 KP KE10050 KP KE15050 KP KE20050 KP BA10080 KP BA10080/P KP BI10080 KP BI10080/P KP ST10080/P KP BAD100 KK BAD10080 KP BID100 KK BID10080 KK STD100 KP BA20080 KP BA20080/P KP BI20080 KP BI20080/P KP ST20080/P KP BAD200 KK BAD20080 KP BID200 KK BID20080 KK STD200 KP BA30080 KP BA30080P KP BI30080 KP BI30080P KP ST30080P KP BAD300 KK BAD30080 KP BID300 KK BID30080 KK STD300 KP KE10080 KP KE20080 KP KE30080 ks ks ks ks ks ks ks Šrouby Průměr Délka Šroub, matice, podložka Šroub, matice, podložka (mm) (mm) z nerezi V4A z polyamidu 6 16 M616/V4A 20 M620/V4A 8 20 M820/PA M1030/V4A Dodávané jednotky: 100 ks 100 ks 6

8 Jak zvolit rozměr kanálu Serie KP Použitý GfK materiál má vynikající vlastnosti při zatížení. - optimální použití Použitelný průřez Maximální dovolené zatížení (v N/m) v mm 2 při vzdálenosti podpor - Průměrná hmotnost kabelů (N/m) 1,5 m 2 m 2,5 m 3 m 3,5 m 4 m KP > ~ 100 Ebo ~ 150 doporučuje ~ 200 kanály Serie K 2 Ebo Systems doporučuje kabelové lávky Serie UL KP > ~ 150 Ebo ~ 350 doporučuje ~ 550 kanály Serie K 2 Ebo Systems doporučuje kabelové lávky Serie UL 80 * při vzdálenosti podpor větší jak 4 m, nás prosím kontaktujte. Zatěžovací diagram Serie KP50: vzdálenost podpor od 1,5 do 4 m Průhyb (mm) f / L < 1/300 f / L < 1/ m max. dovolené 14 3 m zatížení. Při vyšším 12 zatížení kontaktujte 10 zástupce EBO Systems. 2 m zátěž v N/m 2 1,5 m Zatěžovací diagram Serie UL 100 a UL 150: vzdálenost podpor od 3 do 6 m Zatěžovací diagram Serie KP80: vzdálenost podpor od 2 do 4 m Průhyb v (mm) Průhyb (mm) 22 6m 6m f / L < 1/ šiřka m 4 m f / L < 1/200 UL šiřka 300 5m 5m UL max. dovolené m 3 m 3 m zatížení. Při vyšším 14 max. dovolené 12 šiřka 300 zatížení kontaktujte 12 zatížení. Při vyšším 10 šiřka zástupce EBO Systems. 10 zatížení kontaktujte 8 2 m 8 zástupce EBO Systems. 6 4m 6 šiřka m 4 2 zátěž V N/M 2 3m dělená zátěž N/m Všechny kabelové lávky jsou ve znění mezinárodní normy CEI a našeho montážního návodu testovány při teplotě 25 o. 7

9 Volba pryskyřice dle okruhu použití Odolnost proti korozi Max Hospodárnost Požární odolnost Optimální řešení pro Vaše použití hledejte na obvodu šestiúhelníku. Min Mechanická pevnost Tepelná odolnost od - 30 o do + 80 o Antistatické vlastnosti Prostředí: Výhody: Materiál: Vysoce korozívní Vysoká životnost, dobrá Polyesterová pryskyřice: Použití atmosféra požární odolnost, optimální nesnadno hořlavá (např. mořské pobřeží) hospodárnost samozhášivá bezhalogenová Nebezpečí požáru Výborná požární odolnost Akrylová pryskyřice: v uzavřeném, korozívním pro vyšší bezpečnost nesnadno hořlavá prostředí samozhášivá (např. silniční tunely) bezhalogenová Vysoce koncentrované Vysoká chemická odolnost Vinylesterová pryskyřice: Speciální použití chemikálie bezhalogenová (např. H 2 SO 4, HCl, ) Výbušné prostředí antistatické provedení Polyesterová pryskyřice (např. doly, plyny typu 1) s uhlíkem: bezhalogenová Ve speciálních případech s vypracujeme společně s Vámi optimální řešení. Kabelové kanály Serie KP se dodávají v provedení: Standard: - polyesterová pryskyřice - barva přibližně RAL 7032 Zvláštní: - na zakázku ( vyžádejte si naši technickou spolupráci) 8

10 Technická data kabelových kanálů Serie KP Šířka Použitelný průřez Výška Výška Šířka Délka Spodní díl Hmotnost (kg/m) Použitelný (mm) (mm) (mm) * Spodní díl Spodní díl průřez (mm 2 ) + víko KP(L) ,0 1, KP(L) ,2 2, KP(L) ,4 2, KP(L) ,3 1, KP(L) ,3 3, * možnost dodávek 6 m délek s označením KP(L) ,6 5, KP _ / 6 Standardní děrování V případě požadavku na speciální děrování dna kanálu, nás prosím kontaktujte. Příklad: speciální děrování 6,5 x 30 mm pro uchycení pomocí "vratových" šroubů M6 x 20 TRCC / V4A M6 x 20 TRCC / V4A 9

11 Tvarové díly - plochý roh, vnější roh Výška H Šířka B Spodní díl Průměrná hmotnost Rádius Rozměr (mm) (mm) v kg R A Spodní díl Spodní díl (mm) (mm) + víko 100 KP B ,8 1, KP B ,0 1, KP B ,3 2, KP B ,0 1, KP B ,8 2, KP B ,9 4, Plochý roh 90 o (lisovaný) 100 KP B10050/P 0,3 0, KP B15050/P 0,6 1, KP B20050/P 0,8 1, KP B10080/P 0,4 0, KP B20080/P 0,9 1, KP B30080/P 1,5 2, KP BA ,4 0, KP BA ,5 1, KP BA ,7 1, KP BA ,0 1, KP BA ,5 2, KP BA ,2 3, Vnější oblouk 90 o (lisovaný) 100 KP BA10050/P 0,3 0, KP BA15050/P 0,4 0, KP BA20050/P 0,5 1, KP BA10080/P 0,4 0, KP BA20080/P 0,6 1, KP BA30080/P 0,8 1,

12 Tvarové díly - "T" - kus, plochý roh Výška H Šířka B Spodní díl Průměrná hmotnost Rádius Rozměr (mm) (mm) v kg R A B Spodní díl Spodní díl (mm) (mm) (mm) + víko 100 KP BI ,8 1, KP BI ,9 1, KP BI ,1 1, KP BI ,0 1, KP BI ,7 2, KP BI ,5 3, Vnitřní oblouk 90 o (lisovaný) 100 KP BI10050/P 0,4 0, KP BI15050/P 0,5 0, KP BI20050/P 0,6 1, KP BI10080/P 0,5 0, KP BI20080/P 0,8 1, KP BI30080/P 1,0 1, "T" - kus malý rádius (lisovaný) 100 KP SS10050/P 0,1 0, KP SS15050/P 0,1 0, KP SS20050/P 0,2 0, "T" - kus velký rádius (lisovaný) 100 KP ST10080/P 0,7 1, KP ST20080/P 0,9 1, KP ST30080/P 1,1 1,

13 Montážní návod Kanály Serie KP Pro úspěšnou a rychlou instalaci 1. Posuňte konec kanálu o vzdálenost L/5 za první konzolu L/5 odpovídá místu kanálu, kde je nejmenší mechanické zatížení. Zde také může být spoj obou kanálů. Při vzdálenosti větší jak 4 m, nás prosím kontaktujte. 2. Spojovací Srovnejte kanály lem pouze a nasaďte vsaďte spojku do druhého kanálu - nešroubovat!! Dilatační mezera Spojka automaticky srovná oba kanály do patřičné pozice. 3. Kanály přišroubujte ke konzolám 4. Při standardní montáži se víko kanálu pouze zaklapne (např. montáže ve vnitřních prostorách) Pro vyšší stabilitu Vašich instalací nadávejte spoje kanálů a víka do stejného místa. Při extrémním namáhání (např. silný vítr, venkovní instalace) doporučujeme upevnit víka kanálu ve vzdálenosti 1 m pomocí stahovací pásky. 12

14 Příklad použití kanálů Serie KP Tunel pod kanálem La Manche. Ebo Systems... pro dlouhodobé instalace Leden 1999: Polyesterové kanály firmy Ebo Systems byly vybrány pro rozšíření datových sítí pod kanálem La Manche. Výborně naplánovaná výroba a logistika zaručila dodávky více jak 52 km kanálu za méně jak 3 měsíce V úzké spolupráci s investorem vyvinula firma Ebo Systems bezhalogenový materiál, který splňuje velmi přísné protipožární předpisy: BS476 part7: classe 1 BS476 part 6: I<12 NFP : M1 NFF : I0, F0 Výrobek Ebo Systems přispěl ke zkrácení montážních časů a nákladů na údržbu díky: - odolnosti vůči korozi - redukovanému počtu konzol v závislosti na 6 m délkách kanálu - jednoduché montáži spojek 13

15 Servis Tým specialistů je připraven Vám poradit Cílem pracovníků firmy Ebo je zpracování co nejlepšího technického řešení Vašeho projektu. Řešení "na míru" Ebo Systems nabízí širokou paletu výrobků a speciální směsi pryskyřice pro optimální řešeníé Vašich požadavků. Při zpracování projektu Vám nabízíme K optimalizaci projektu Vám Ebo Systems umožní: - školení projektantů - pomoc při plánování - technickou podporu - individuální porady přímo v místě montáže Kvalita výrobků Ebo Systems je od roku 1994 certifikováno dle ISO 9001 a to pro podnik znamená: - stálý dohled a hodnocení našich dodavatelů - systematickou kontrolu surovin a polotovarů při vstupu Naše sklady jsou připra- do výroby veny pro Vaše projekty - pravidelné přezkoušení vlast- Ebo Systems nabízí díky ností surovin v laboratoři velkokapacitnímu skladu - dokonalé zvládnutí výrobních rychlé a správné vyskladně- postupů ní materiálů požadovaných - stálý dohled nad výrobním Vaším projektem. procesem - finální kontrola před dodávkou Ekologické produkty Ebo Systems na podílí Umweltchutzmanagment" dle ISO Všeschny produkty jsou bezhalogenové. 14
