1 2012 SYSTÉMY SE ZACHOVÁNÍM FUNKČNOSTI PŘI POŽÁRU

2 Vážený zákazníku, náš nový katalog, který máte před sebou, představuje nabídku firmy KOPOS KOLÍN a.s. v sortimentu požárně odolných systémů. S touto nabídkou jsme přišli na trh poprvé v roce O to víc jsme potěšeni, že naše úsilí bylo odměněno oceněním Česká kvalita, kterou jsme obdrželi za výrobkové řady kabelových žlabů Jupiter a Mars. Ocenění není pro nás jen papír, který udělá radost a uloží se do šuplíku, nebo v lepším případě pověsí na zeď v kanceláři. Ocenění zavazuje výrobce kvalitu udržovat, kvalitu rozvíjet a přináší tak Vám zákazníkům jistotu, že výrobek bude vždy plnit svou funkci na 100 %. Toto tvrzení můžeme podpořit řadou náročných a úspěšně provedených zkoušek. KOPOS KOLÍN a.s. je také významným výrobcem elektroinstalačního materiálu vyráběného z plastu, jako jsou elektroinstalační krabice, lišty, parapetní kanály, trubky, chráničky kabelů, a mnoha dalších včetně kabelových nosných systémů. Vlastní konstrukční kancelář, nástrojárna a kompetentní zaměstnanci ve výrobě i obchodním úseku jsou zárukou, že každý, kdo si zvolí výrobky značky KOPOS, nesmí být nikdy zklamán. Věřím, že se všemi výrobky společnosti KOPOS KOLÍN a.s. budete vždy absolutně spokojeni. Ing. Josef Vavrouch předseda představenstva a generální ředitel

3 POŽÁRNĚ ODOLNÉ SYSTÉMY 1 Kabelové nosné systémy se zachováním funkčnosti při požáru NORMOVÉ KONSTRUKCE KOPOS KOLÍN a.s. vyrábí požárně odolné systémy odpovídající příslušným normám a předpisům. Jsou to kabelové žlaby JUPITER KZ s tloušťkou plechu 1,5 mm a kabelové lávky KL s příčkami ve vzdálenosti 150 mm. strana: 4-26 normové trasy: kabelové žlaby kabelové lávky samostatné kabelové příchytky kabelové žlaby: - maximální přípustná šířka 300 mm (procento děrování 15 ± 5 %) - výška bočnice 60 mm - tloušťka plechu 1,5 mm - hmotnost kabelů max. 10 kg/m - vzdálenost podpěr max mm kabelové lávky: - šířka maximálně 400 mm - výška bočnice 60 mm - tloušťka plechu 1,5 mm - hmotnost kabelů max. 20 kg/m - příčky lávek ve vzdálenosti 150 mm - vzdálenost podpěr max mm samostatné kabelové příchytky - vzdálenost 300 mm NENORMOVÉ KONSTRUKCE KOPOS se snaží vycházet vstříc zákazníkům v otázkách ceny a nabízí požárně odolné systémy cenově příznivější. Snížit náklady na pořízení požárně odolné trasy lze použitím plechu menší tloušťky než stanoví norma a sofistikovanějším řešením tvaru kabelového žlabu a systémem ukotvení. Norma umožňuje prozkoušení těchto tras, které se potom označují jako nenormové, nestandardní. K nenormovým trasám patří trasy tvořené kabelovými žlaby s integrovanou spojkou MARS i JUPITER s tloušťkou plechu 1,25 mm, trasy kabelových lávek se vzdáleností příček 300 mm, dále nosné kovové lišty, trasy tvořené ocelovými trubkami. strana: nenormové trasy: žlaby s integrovanou spojkou s tloušťkou plechu 1,25 mm kabelové lávky se vzdáleností příček 300 mm nosné lišty ocelové trubky Do systému patří takové systémy, které byly jako celek vyzkoušeny. Požadavky na instalované kabely V systémech je možné použít kabely s prokázanou funkčností při požáru od V systémech je nutné použít pouze kabely s prokázanou funkčností při požáru libovolného výrobce. od výrobce se kterým byla konkrétní trasa vyzkoušena. Tato vlastnost je výhodná jak při realizaci systému a dále i při rozšiřování v průběhu provozu. Neomezuje investory realizační firmy odběrem kabelů od konkrétního výrobce. Zkoušky a klasifikace Kabelový nosný systém KOPOS vyhověl zkouškám dle DIN 4102 část 12, ZP 27/2008 a STN s působením podle normové časově teplotní křivky s teplotou 1049 C po dobu 120 minut a je klasifikován požární odolností takto: P 120-R dle ZP 27/2008 P 90-R dle ZP 27/2008 P 60-R dle ZP 27/2008 P30-R dle ZP 27/2008 E 90 dle DIN 4102 část 12 E 90 dle DIN 4102 část 12 E 60 dle DIN 4102 část 12 E 30 dle DIN 4102 část 12 PS 90 dle STN PS 90 dle STN PS 60 dle STN PS 30 dle STN Údaje o odolnosti systému jsou uvedeny u konkrétních sestav a jsou definovány v tabulce kabelů. Teplotní scénáře Výsledky zkoušek získané při zkoušení kabelových tras při vyšší teplotě platí rovněž pro kabelové trasy namáhané nižší teplotou (např. je-li klasifikována kabelová trasa třídou funkčnosti P, platí klasifikace i pro třídu funkčnosti PH). Námi vyráběné systémy tedy můžete využít i pro odolnost PH 120, PH 90, PH 60 a PH 30, při zachování ostatních podmínek. Povrchová úprava Systémy je možné dodat v různých povrchových úpravách (lakování, žárové zinkování) přičemž tato povrchová úprava nemá vliv na stanovenou dobu zachování funkčnost při požáru. Speciální prostředí: metro a tunelové stavby Část kabelového nosného systému KOPOS vyhověla zkoušce podle ZP 27/2008 s působením podle křivky s konstantní teplotou, a to 750 C po dobu 120 minut s náběhem 16 minut a je klasifikována požární odolností takto: 27/ C/120/136-R. Do systému patří: kabelové žlaby JUPITER kabelové lávky ocelové trubky Tento katalog si dovoluje podrobně popsat montáže jednotlivých tras, použití příslušenství, montážních prvků, aplikaci silových a datových požárně odolných kabelů. KOPOS KOLÍN a.s. jako výrobce doporučuje řídit se při instalaci daným montážním návodem v tomto katalogu. Při jeho nedodržení nepřebírá výrobce zodpovědnost za případné škody při požáru.

4 2 POŽÁRNĚ ODOLNÉ SYSTÉMY Kabelové žlaby NORMOVÉ NOSNÉ KONSTRUKCE NENORMOVÉ NOSNÉ KONSTRUKCE sestava na strop s použitím stropních profilů a závitových tyčí sestava na strop s použitím stropních profilů a závitových tyčí strana 5 strana 28, 31 sestava na strop s použitím závitových tyčí sestava na strop s použitím závitových tyčí strana 6 strana 29, 32, 38, 42,43, 48, 52, 53 sestava na stěnu sestava na stěnu strana 7 strana 30, 33, 37, 44, 45, 54 sestava na strop s použitím stropních závěsů strana 35, 36, 39, 40, 41, 46, 47, 48, 49, 50, 51

5 POŽÁRNĚ ODOLNÉ SYSTÉMY 3 Kabelové lávky NORMOVÉ NOSNÉ KONSTRUKCE NENORMOVÉ NOSNÉ KONSTRUKCE sestava na strop s použitím stropních profilů a závitových tyčí sestava na stěnu strana 55, 56, 57 strana 8 sestava na strop s použitím závitových tyčí strana 9 sestava na stěnu strana 10 Ostatní systémy NORMOVÉ NOSNÉ KONSTRUKCE NENORMOVÉ NOSNÉ KONSTRUKCE samostatné kabelové příchytky ocelové trubky strana 56, 57,58 nosné lišty strana 60 strana 11 kabelové příchytky OMEGA strana 12 Elektroinstalační krabice elektroinstalační krabice strana 61

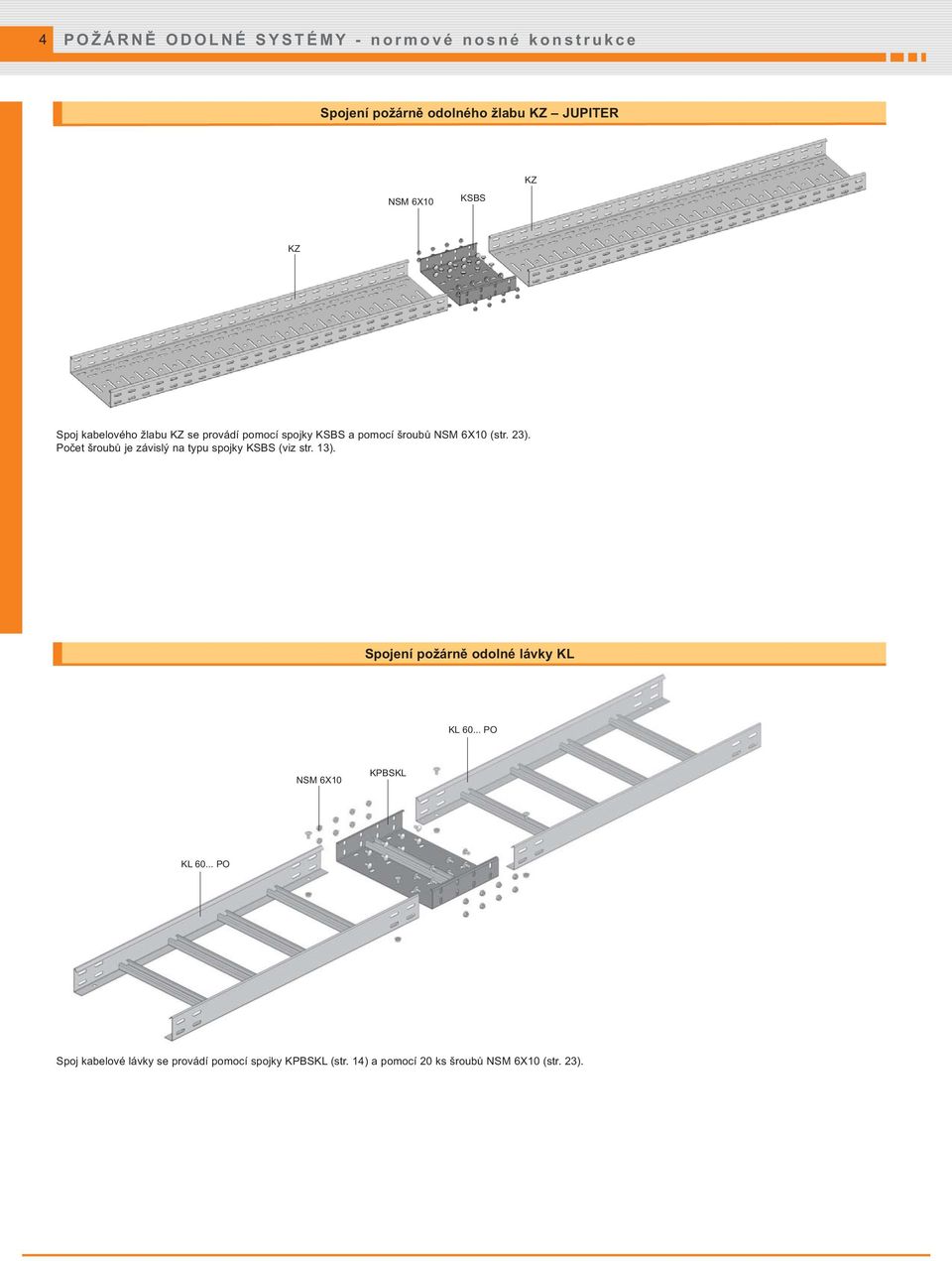

6 4 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce Spojení požárně odolného žlabu KZ JUPITER KZ NSM 6X10 KSBS KZ Spoj kabelového žlabu KZ se provádí pomocí spojky KSBS a pomocí šroubů NSM 6X10 (str. 23). Počet šroubů je závislý na typu spojky KSBS (viz str. 13). Spojení požárně odolné lávky KL KL PO NSM 6X10 KPBSKL KL PO Spoj kabelové lávky se provádí pomocí spojky KPBSKL (str. 14) a pomocí 20 ks šroubů NSM 6X10 (str. 23).

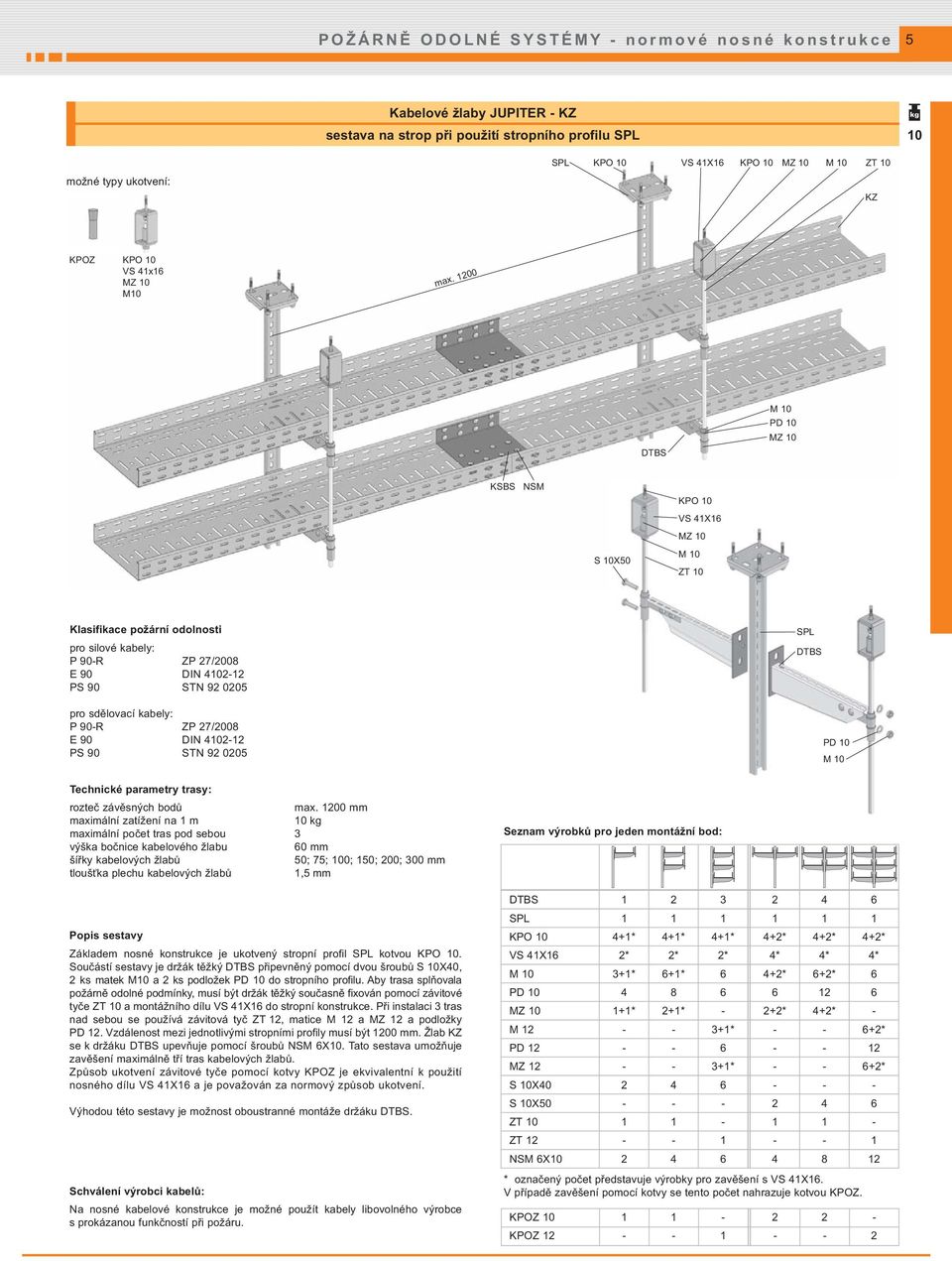

7 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 5 Kabelové žlaby JUPITER - KZ sestava na strop při použití stropního profilu SPL 10 SPL KPO 10 VS 41X16 KPO 10 MZ 10 M 10 ZT 10 možné typy ukotvení: KZ KPOZ KPO 10 VS 41x16 MZ 10 M10 max DTBS M 10 PD 10 MZ 10 KSBS NSM KPO 10 VS 41X16 MZ 10 S 10X50 M 10 ZT 10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN SPL DTBS pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN PD 10 M 10 Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 3 výška bočnice kabelového žlabu 60 mm šířky kabelových žlabů 50; 75; 100; 150; 200; 300 mm tloušťka plechu kabelových žlabů 1,5 mm Popis sestavy Základem nosné konstrukce je ukotvený stropní profil SPL kotvou KPO 10. Součástí sestavy je držák těžký DTBS připevněný pomocí dvou šroubů S 10X40, 2 ks matek M10 a 2 ks podložek PD 10 do stropního profilu. Aby trasa splňovala požárně odolné podmínky, musí být držák těžký současně fixován pomocí závitové tyče ZT 10 a montážního dílu VS 41X16 do stropní konstrukce. Při instalaci 3 tras nad sebou se používá závitová tyč ZT 12, matice M 12 a MZ 12 a podložky PD 12. Vzdálenost mezi jednotlivými stropními profily musí být 1200 mm. Žlab KZ se k držáku DTBS upevňuje pomocí šroubů NSM 6X10. Tato sestava umožňuje zavěšení maximálně tří tras kabelových žlabů. Způsob ukotvení závitové tyče pomocí kotvy KPOZ je ekvivalentní k použití nosného dílu VS 41X16 a je považován za normový způsob ukotvení. Výhodou této sestavy je možnost oboustranné montáže držáku DTBS. Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. Seznam výrobků pro jeden montážní bod: DTBS SPL KPO * 4+1* 4+1* 4+2* 4+2* 4+2* VS 41X16 2* 2* 2* 4* 4* 4* M * 6+1* 6 4+2* 6+2* 6 PD MZ * 2+1* - 2+2* 4+2* - M * * PD MZ * * S 10X S 10X ZT ZT NSM 6X * označený počet představuje výrobky pro zavěšení s VS 41X16. V případě zavěšení pomocí kotvy se tento počet nahrazuje kotvou KPOZ. KPOZ KPOZ

8 6 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 10 Kabelové žlaby JUPITER - KZ sestava na strop při použití závitových tyčí a nosných profilů možné typy ukotvení: KPOZ KPO 10 VS 41x16 MZ 10 M10 KPO 10 VS 41X16 MZ 10 M 10 ZT 10 KZ KSBS NSM max MP 41X41 M 10 PD 10 PVL 10 MZ 10 ZT 10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 2 výška bočnice kabelového žlabu 60 mm šířky kabelových žlabů 50; 75; 100; 150; 200; 300 mm tloušťka plechu kabelových žlabů 1,5 mm Popis sestavy Závitová tyč ZT 10 je zavěšena pomocí 2 ks nosných dílů VS 41X16 a požárně odolné kotvy KPO 10 ke stropu. Montážní profily MP 41X41 jsou na závitových tyčích ukotveny z horní části pomocí matice M 10. Spodní ukotvení montážního profilu je provedeno pomocí spojovací matice MZ 10. Tato sestava je určena pro max. 2 trasy nad sebou. Žlab KZ se k montážnímu profilu upevňuje pomocí šroubu S 6X20 M a podložky PVL 6. Způsob ukotvení závitové tyče pomocí kotvy KPOZ je ekvivalentní k použití nosného dílu VS 41X16 a je považován za normový způsob ukotvení. Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. Seznam výrobků pro jeden montážní bod: MP 41X VS 41X16 4* 4* KPO 10 2* 2* M * 4+2* MZ * 4+2* ZT PVL PD S 6X20 M 2 4 PVL * označený počet představuje výrobky pro zavěšení s VS 41X16. V případě zavěšení pomocí kotvy se tento počet nahrazuje kotvou KPOZ. KPOZ

9 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 7 Kabelové žlaby JUPITER - KZ sestava na stěnu 10 VS 41X45 KPO 10 MZ 10 M 10 ZT 10 max VS 41X45 KZ M 10 PD 10 DTBS MZ 10 KSBS NSM Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 2 výška bočnice kabelového žlabu 60 mm šířky kabelových žlabů 50; 75; 100; 150; 200; 300 mm tloušťka plechu kabelových žlabů 1,5 mm Popis sestavy Nosná konstrukce je tvořena držákem DTBS ukotveným přímo do stěny pomocí požárně odolných kotev KPO 10. Konec držáku DTBS je opatřen úchytem pro závitovou tyč ZT 10, která je z horní části úchytu zajištěna pomocí matice M 10. Spodní ukotvení je provedeno promocí matice MZ 10. Tento způsob konstrukce umožňuje maximálně vedení dvou tras nad sebou přičemž horní trasa musí být ke stěně fixována pomocí závitové tyče a dvou kusů nosných dílů VS 41X45 pod úhlem 45. Rozpětí mezi jednotlivými držáky DTBS musí být 1200 mm. Žlab KZ se k držáku DTBS upevňuje pomocí šroubů NSM 6X10. V případě jedné trasy se montážní díl VS 41X45 upevňuje k úchytu na konci držáku DTBS pomocí šroubu S 10X50, matice M 10 a podložek PD 10 (viz obr. A). obr. A ZT 10 MZ 10 S 10X50 Seznam výrobků pro jeden montážní bod: DTBS 1 2 VS 41X KPO ZT M S 10X MZ PD NSM 6X PD 10 M 10 Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru.

10 8 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 20 Kabelové lávky - KL PO sestava na strop při použití stropního profilu SPL KPO 10 SPL KPO 10 VS 41X16 MZ 10 možné typy ukotvení: M 10 ZT 10 KL PO KPOZ KPO 10 VS 41x16 MZ 10 M10 DTBS M 10 PD 10 MZ 10 KPBSKL max NSM 6X10 S 10X50 KPO 10 VS 41X16 MZ 10 M 10 ZT 10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 60-R ZP 27/2008 E 60 DIN PS 60 STN SPL DTBS PVL 10 M 10 Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 20 kg maximální počet tras pod sebou 3 výška bočnice kabelové lávky 60 mm šířky kabelových lávek 150; 200; 300; 400 mm tloušťka plechu kabelových lávek 1,5 mm Popis sestavy Základem nosné konstrukce je ukotvený stropní profil SPL. Součástí sestavy je držák těžký DTBS připevněný pomocí dvou šroubů S 10X40, 2 ks matek M10 a 2 ks podložek PD 10 do stropního profilu. Aby trasa splňovala požárně odolné podmínky, musí být držák těžký současně fixován pomocí závitové tyče ZT 10 a nosného dílu VS 41X16 do stropní konstrukce. Při instalaci 3 tras nad sebou se používá závitová tyč ZT 12, matice M 12 a MZ 12 a podložky PD 12. Vzdálenost mezi jednotlivými stropními profily musí být 1200 mm. Lávky KL PO se k držáku DTBS upevňují pomocí šroubů NSM 6X10. Tato sestava umožňuje zavěšení maximálně tří tras kabelových lávek. Způsob ukotvení závitové tyče pomocí kotvy KPOZ je ekvivalentní k použití nosného dílu VS 41X16 a je považován za normový způsob ukotvení. Výhodou této sestavy je možnost oboustranné montáže držáku DTBS. Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. Seznam výrobků pro jeden montážní bod: DTBS SPL KPO * 4+1* 4+1* 4+2* 4+2* 4+2* VS 41X16 2* 2* 2* 4* 4* 4* M * 6+1* 6 4+2* 6+2* 6 PD MZ * 2+1* - 2+2* 4+2* - M * * PD MZ * * S 10X S 10X ZT ZT NSM 6X * označený počet představuje výrobky pro zavěšení s VS 41X16. V případě zavěšení pomocí kotvy se tento počet nahrazuje kotvou KPOZ. KPOZ KPOZ

11 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 9 Kabelové lávky - KL PO sestava na strop při použití závitových tyčí a nosných profilů 20 KPO 10 možné typy ukotvení: VS 41X16 MZ 10 KPBSKL NSM 6X10 M 10 ZT 10 KPOZ KPO 10 VS 41x16 MZ 10 M10 KL PO max M 10 PD 10 PVL 10 MZ 10 MP 41X41 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 60-R ZP 27/2008 E 60 DIN PS 60 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 20 kg maximální počet tras pod sebou 2 výška bočnice kabelové lávky 60 mm šířky kabelových lávek 150; 200; 300; 400 mm tloušťka plechu kabelových lávek 1,5 mm Popis sestavy Závitová tyč ZT 10 je zavěšena pomocí 2 ks nosných dílů VS 41X16 a požárně odolné kotvy KPO 10 ke stropu. Montážní profily MP 41X41 jsou na závitových tyčích ukotveny z horní části pomocí matice M 10. Spodní ukotvení nosného profilu je provedeno pomocí spojovací matice MZ 10. Tato sestava je určena pro max. 2 trasy nad sebou. Lávky KL PO se k montážnímu profilu upevňují pomocí šroubů S 6X20 M a podložek PVL 6. Způsob ukotvení závitové tyče pomocí kotvy KPOZ je ekvivalentní k použití nosného dílu VS 41X16 a je považován za normový způsob ukotvení. Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. Seznam výrobků pro jeden montážní bod: MP 41X VS 41X16 4* 4* KPO 10 2* 2* M * 4+2* MZ * 4+2* ZT PVL PD S 6X20 M 2 4 PVL * označený počet představuje výrobky pro zavěšení s VS 41X16. V případě zavěšení pomocí kotvy se tento počet nahrazuje kotvou KPOZ. KPOZ

12 10 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 20 Kabelové lávky - KL PO sestava na stěnu VS 41X45 MZ 10 M 10 ZT 10 max KL KPBSKL NSM 6X10 VS 41X45 M 10 PD 10 DTBS MZ 10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 60-R ZP 27/2008 E 60 DIN PS 60 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 20 kg maximální počet tras pod sebou 2 výška bočnice kabelové lávky 60 mm šířky kabelových lávek 150; 200; 300; 400 mm tloušťka plechu kabelových lávek 1,5 mm Popis sestavy Nosná konstrukce je tvořena držákem DTBS ukotveným přímo do stěny pomocí požárně odolných kotev KPO 10. Konec držáku DTBS je opatřen úchytem pro závitovou tyč ZT 10, která je z horní části úchytu zajištěna pomocí matice M 10, ze spodní části je zajištěna maticí MZ 10. Tento způsob konstrukce umožňuje maximálně vedení dvou tras nad sebou, přičemž horní trasa musí být ke stěně fixována pomocí závitové tyče a dvou kusů nosných dílů VS 41X45 pod úhlem 45. Rozpětí mezi jednotlivými držáky DTBS musí být 1200 mm. Lávky KL PO se k držáku DTBS upevňují pomocí šroubů NSM 6X10. V případě jedné trasy se montážní díl VS 41X45 upevňuje k úchytu na konci držáku DTBS pomocí šroubu S 10X50, matice M 10 a podložek PD 10 (viz obr. A). obr. A ZT 10 MZ 10 Seznam výrobků pro jeden montážní bod: DTBS 1 2 VS 41X KPO ZT M S 10X MZ PD NSM 6X S 10X50 PD 10 M 10 Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru.

13 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 11 Samostatné kabelové příchytky sestava kabelových příchytek - montáž na betonový podklad, plné zdivo 300 kabel příchytka 67xx D SB 6,3X35 kabel příchytka 67xx Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč kotvících bodů maximální zatížení na 1 m maximální počet tras pod sebou max. 300 mm do příchytky pouze jeden kabel neomezeně Popis sestavy Základem nosné konstrukce jsou příchytky řady (6716D) upevněné k podkladovému materiálu pomocí požárně odolných šroubů do betonu typ SB 6,3X35. Tyto šrouby se šroubují do předem vyvrtaných otvorů v betonu průměru 5 mm. Do instalovaných příchytek následně protáhněte požadovaný kabel. Velikost příchytek je nutné volit s ohledem na průměr instalovaného kabelu. Maximální rozteč instalovaných příchytek je 300 mm. Do jedné jednostranné příchytky je možné instalovat pouze jeden kabel odpovídajícího průměru. Do jedné dvojité příchytky je možné instalovat dva kabely odpovídajícího průměru. Příchytky je možné použít i pro stoupající trasu, maximální délka svislé trasy je 3500 mm. Při použití delší trasy je nutné vytvořit odlehčovací oblouk. Seznam výrobků pro jeden montážní bod: 67xx 1-67xx D - 1 SB 6,3X Odlehčovací oblouk Pro kabely větších průřezů je možné použít trasu vytvořenou pomocí příchytek OMEGA (str. 12). Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. přípustný poloměr ohybu kabelu kabel kabelová příchytka

14 12 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce Kabelové příchytky OMEGA sestava příchytek OMEGA - vodorovné umístění na strop a stěnu 52xx ZNM 300 SB 6,3X35 kabel Klasifikace požární odolnosti pro silové kabely: P 120-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: sestava není určena pro datové kabely Technické parametry trasy: rozteč kotvících bodů maximální zatížení na 1 m maximální počet tras pod sebou max. 300 mm do příchytky pouze jeden kabel neomezeně Popis sestavy Základem konstrukce jsou příchytky typu OMEGA řady 52xx ZNM, které jsou pomocí šroubů SB 6,3X35 umístěny ve vzdálenosti 300 mm. Tyto šrouby se šroubují do předem vyvrtaných otvorů v betonu průměru 5 mm. Na ostatní podkladový materiál je možné použít kotvu KPO 6. Do instalovaných příchytek se následně vloží kabel. Podkladový materiál však musí splňovat podmínky zachování funkčnosti konstrukce při požáru. Do příchytek je možné instalovat pouze jeden kabel odpovídajícího průměru. Seznam výrobků pro jeden montážní bod: 52xx ZNM 1 SB 6,3X35 1 Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru.

15 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 13 kabelový žlab B H A číslo položky A H B PO POF KZ 60X50X , KZ 60X75X , KZ 60X100X , KZ 60X150X , KZ 60X200X , KZ 60X300X , Pro spojování jsou určeny spojky KSBS. spojka pro kabelové žlaby B *H *A číslo položky *A *H B PO POF KSBS , KSBS , KSBS , KSBS , KSBS , KSBS , Pro spojení se používají šrouby NSM 6X10 (str. 23). * rozměr kabelového žlabu tloušťka plechu (mm) na objednávku PO zinkování Sendzimir počet šroubů pro spojení POF žárové zinkování ponorem

16 14 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce kabelová lávka C B H A číslo položky A H B C PO POF KL 60X , KL 60X , KL 60X , KL 60X , Kabelové lávky je možné použít i jako stoupající trasu se zachováním funkčnosti při požáru. K připevnění na stěnu je určený úhelník KLSU (str. 22). Pro spojování jsou určeny spojky KPBSKL. K lávkám lze použít příslušenství kabelových žlabů JUPITER str spojka pro kabelové lávky B *H *A číslo položky *A *H B PO POF KPBSKL , KPBSKL , KPBSKL , KPBSKL , Pro spojení se používají šrouby NSM 6X10 (str. 23). * rozměr kabelové lávky tloušťka plechu (mm) na objednávku PO zinkování Sendzimir počet šroubů pro spojení POF žárové zinkování ponorem

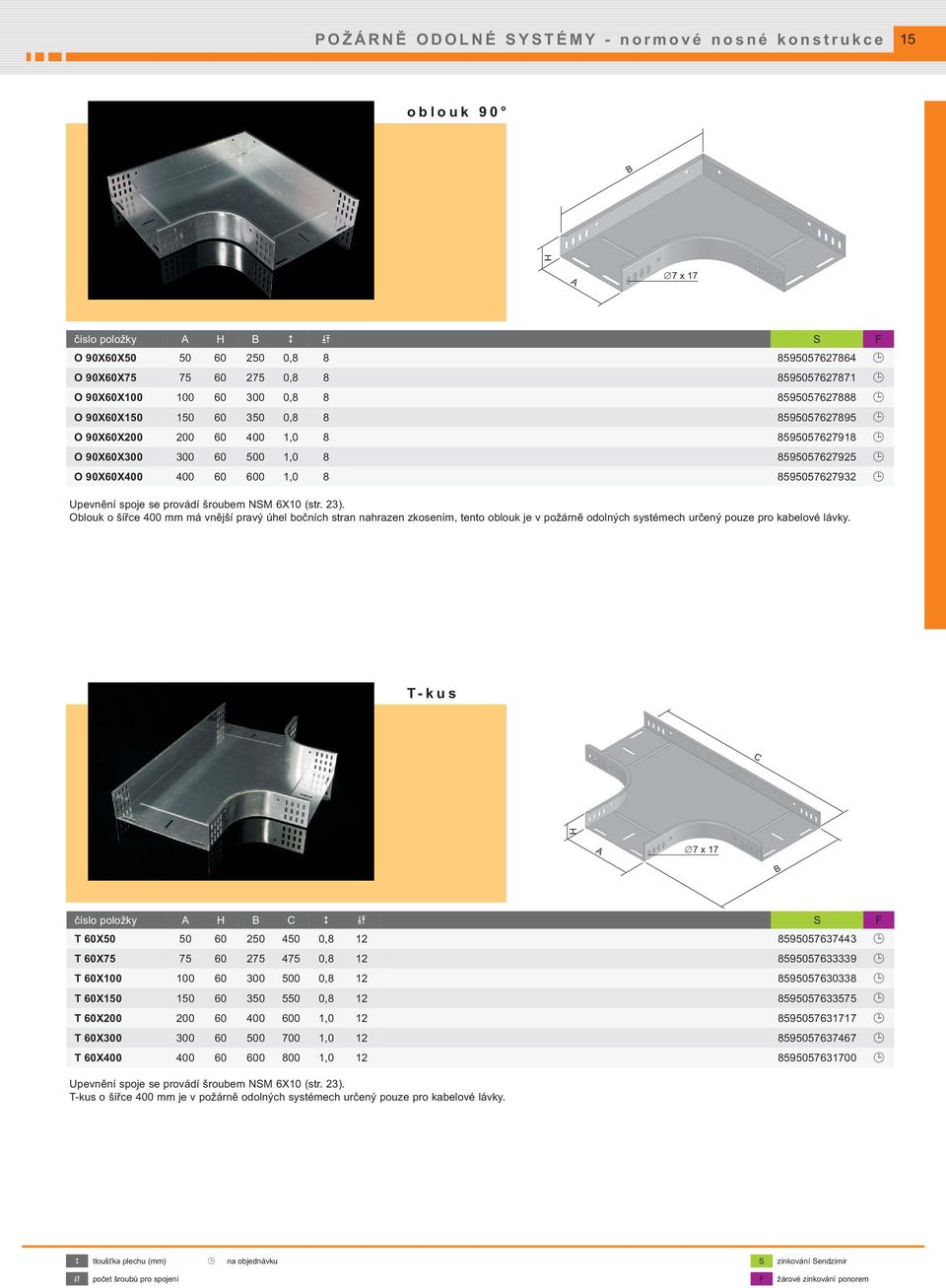

17 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 15 oblouk 90 B H A 7 x17 číslo položky A H B S F O 90X60X , O 90X60X , O 90X60X , O 90X60X , O 90X60X , O 90X60X , O 90X60X , Upevnění spoje se provádí šroubem NSM 6X10 (str. 23). Oblouk o šířce 400 mm má vnější pravý úhel bočních stran nahrazen zkosením, tento oblouk je v požárně odolných systémech určený pouze pro kabelové lávky. T-kus C H A 7 x17 B číslo položky A H B C S F T 60X , T 60X , T 60X , T 60X , T 60X , T 60X , T 60X , Upevnění spoje se provádí šroubem NSM 6X10 (str. 23). T-kus o šířce 400 mm je v požárně odolných systémech určený pouze pro kabelové lávky. tloušťka plechu (mm) na objednávku S zinkování Sendzimir počet šroubů pro spojení F žárové zinkování ponorem

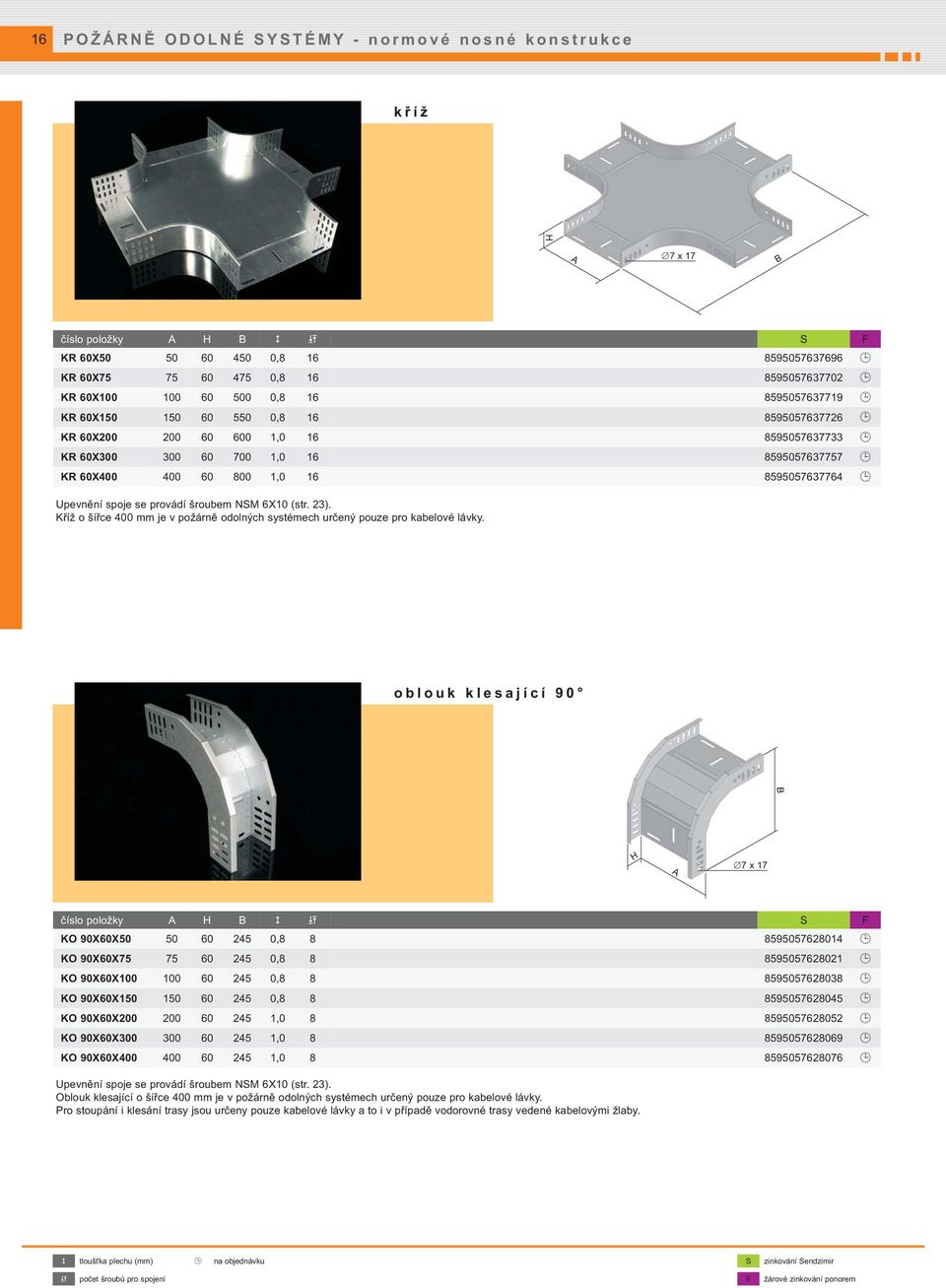

18 16 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce kříž H A 7 x17 B číslo položky A H B S F KR 60X , KR 60X , KR 60X , KR 60X , KR 60X , KR 60X , KR 60X , Upevnění spoje se provádí šroubem NSM 6X10 (str. 23). Kříž o šířce 400 mm je v požárně odolných systémech určený pouze pro kabelové lávky. oblouk klesající 90 B H A 7 x17 číslo položky A H B S F KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , Upevnění spoje se provádí šroubem NSM 6X10 (str. 23). Oblouk klesající o šířce 400 mm je v požárně odolných systémech určený pouze pro kabelové lávky. Pro stoupání i klesání trasy jsou určeny pouze kabelové lávky a to i v případě vodorovné trasy vedené kabelovými žlaby. tloušťka plechu (mm) na objednávku S zinkování Sendzimir počet šroubů pro spojení F žárové zinkování ponorem

19 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 17 oblouk stoupající 90 B H A 7 x17 číslo položky A H B S F SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , Upevnění spoje se provádí šroubem NSM 6X10 (str. 23). Oblouk klesající o šířce 400 mm je v požárně odolných systémech určený pouze pro kabelové lávky. Pro stoupání i klesání trasy jsou určeny pouze kabelové lávky a to i v případě vodorovné trasy vedené kabelovými žlaby. koncovka H A 7 x25 B číslo položky H A B S F K 60X , K 60X , K 60X , K 60X , K 60X , K 60X , Upevnění se provádí šrouby NSM 6X10 (str. 23). tloušťka plechu (mm) na objednávku S zinkování Sendzimir počet šroubů pro spojení F žárové zinkování ponorem

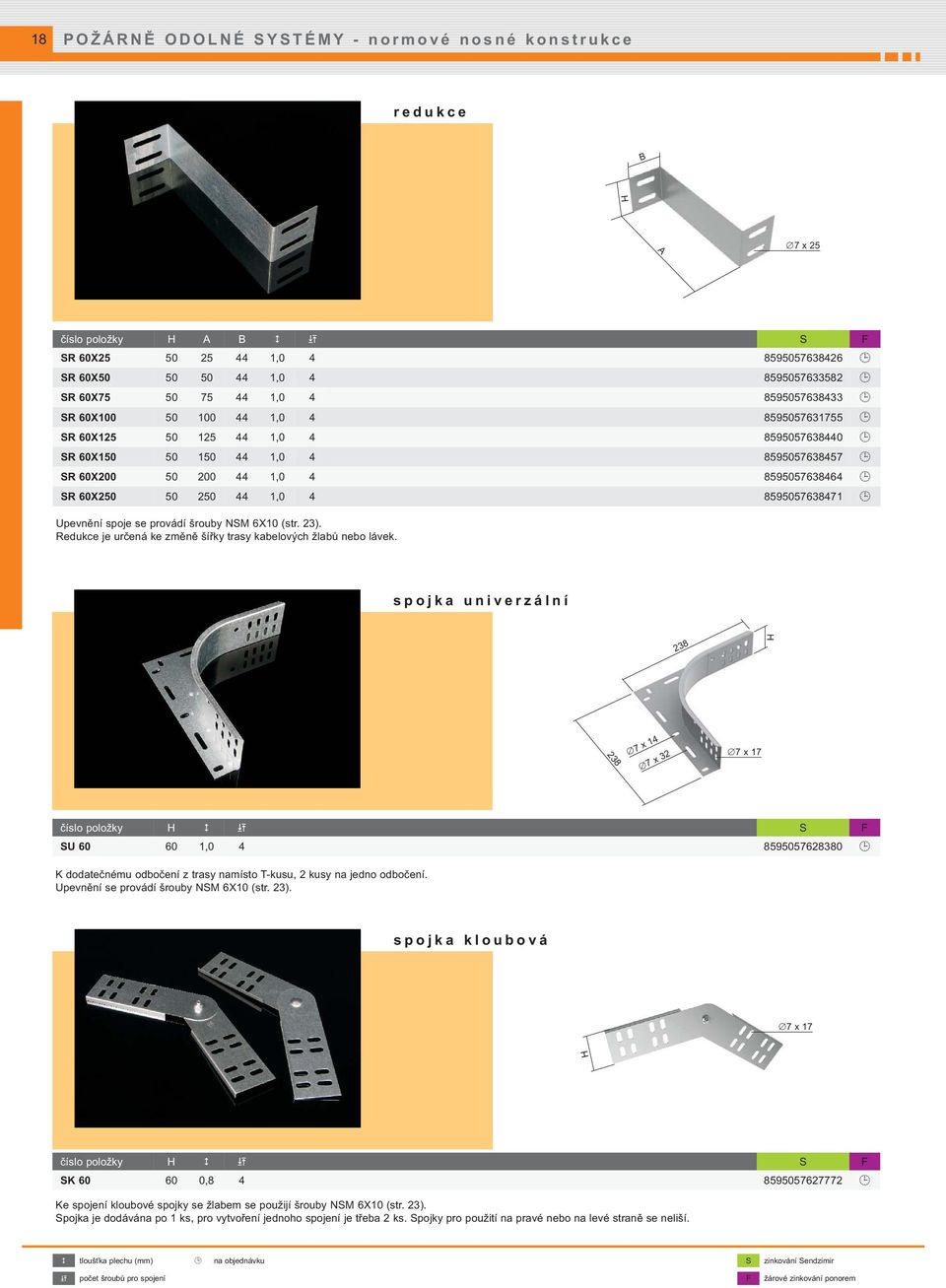

20 18 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce redukce B H A 7 x25 číslo položky H A B S F SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , Upevnění spoje se provádí šrouby NSM 6X10 (str. 23). Redukce je určená ke změně šířky trasy kabelových žlabů nebo lávek. spojka univerzální 238 H x14 7 x32 7 x17 číslo položky H S F SU , K dodatečnému odbočení z trasy namísto T-kusu, 2 kusy na jedno odbočení. Upevnění se provádí šrouby NSM 6X10 (str. 23). spojka kloubová 7 x17 H číslo položky H S F SK , Ke spojení kloubové spojky se žlabem se použijí šrouby NSM 6X10 (str. 23). Spojka je dodávána po 1 ks, pro vytvoření jednoho spojení je třeba 2 ks. Spojky pro použití na pravé nebo na levé straně se neliší. tloušťka plechu (mm) na objednávku S zinkování Sendzimir počet šroubů pro spojení F žárové zinkování ponorem

21 20 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 19 příčka B H A C D číslo položky H A B C D S F P , x , Upevnění se provádí šrouby NSM 6X10 (str. 23), 2 ks na 1 metr. Příčka je určená k rozdělení vedení v kabelových žlabech. příchytky kabelů číslo položky kabelu ZNCR , , , příchytky jednostranné 6716E 16 0, příchytky dvojité 6716ED 16 0, Příchytky se upevňují k podkladovému materiálu pomocí šroubů do betonu SB 6.3X35 (str. 23). Příchytky je možné umístit dvě pod jeden šroub a vytvořit tak trasu pro umístění dvou kabelů. příchytka OMEGA číslo položky trubky rozměr S 5216E ZNM 16 0, ZNM 20 0, ZNM 25 0, ZNM 32 0, ZNM 50 0, ZNM 63 0, Pro usnadnění montáže je příchytka opatřena drážkou pro zasunutí, při montáži není nutné vrchní část příchytky zcela oddělovat. K připevnění na podkladový materiál jsou vhodné kotvy, případně šroub do betonu SB 6.3X35. tloušťka plechu (mm) počet kusů v balení na objednávku ZNCR zinkochromát S zinkování Sendzimir hmotnost kg/ks počet šroubů pro spojení F žárové zinkování ponorem

22 20 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce stropní profil B C A 15x číslo položky A B C F SPL , SPL , SPL , SPL , SPL , SPL , SPL , SPL , Určen pro upevnění držáků DTBS s použitím dvou šroubů S 10X40 (S 10X50 pro oboustrannou montáž), matic M 10 a podložek PD 10. držák B C A E D číslo položky A B C D E PO DTBS x x 20 0, DTBS x x 20 0, DTBS x x 20 0, DTBS x x 20 0, DTBS x x 20 1, Držáky DTBS jsou určeny pouze pro kabelové lávky. Slouží k přímé montáži na stěnu pomocí požárně odolných kotev nebo k montáži na stropní profil SPL. Konec držáku je nutné upevnit pomocí závitové tyče ZT a zajistit shora i zdola podložkou a maticemi. Držáky DTBS jsou standardně dodávány v povrchové úpravě žárový zinek. hmotnost kg/ks F žárové zinkování ponorem PO žárové zinkování ponorem

23 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 21 montážní profil D E F A C B číslo položky A B C D E F S F MP 41X x ,5 2, Slouží jako podpěra pro instalaci lávek nebo žlabů při umístění na závitové tyče. Matice je nutné podložit podložkami PD a PVL. nosný díl mezi kotvou a závitovou tyčí číslo položky F VS 41X16 5 0, Pro montáž závitové tyče na strop. Pro vytvoření jednoho závěsného bodu je nutné použít dva kusy umístěné proti sobě. nosný díl mezi kotvou a závitovou tyčí číslo položky F VS 41X45 5 0, Pro upevnění závitové tyče do zdi pod úhlem 45. tloušťka plechu (mm) S zinkování Sendzimir hmotnost kg/ks; hmotnost kg/m F žárové zinkování ponorem

24 70 22 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce stěnový úchyt kabelové lávky 22x číslo položky S F KLSU 1,5 0, Montáž k lávce se provádí pomocí šroubů NSM 6X10 (str. 23). Montáž na stěnu pomocí 1 ks kotvy průměru 8 mm. závitová tyč A číslo položky Ø A ZNCR ZT 10 M , ZT 12 M , matice nástavná A číslo položky Ø A ZNCR MZ 10 M , MZ 12 M , tloušťka plechu (mm) F žárové zinkování ponorem hmotnost kg/ks; hmotnost kg/m S zinkování Sendzimir ZNCR zinkochromát

25 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 23 vratový šroub + samojisticí matice číslo položky ZNCR GMT NSM 6X10 0, NSM 6X10-GMT 0, NSM 8X15-GMT 0, ; Povrchová úprava GMT je nutná pro systémy s povrchovou úpravou žárový zinek, je možné ji použít i pro systémy vyrobené zinkováním Sendzimir. šroub s kulatou hlavou a samojisticí matice číslo položky ZNCR S 6X20 M 0, S 10X50 M 0, šroub do betonu číslo položky GMT SB 6.3X Slouží k upevnění samostatných kabelových příchytek a příchytek typu OMEGA k podkladovému materiálu. Šroub je možné instalovat do betonu, přírodního kamene a plného zdiva. Pro montáž šroubu je nutné předvrtat otvor o 5 mm. hmotnost kg/ks ZNCR zinkochromát počet kusů v balení GMT neelektrolytické pokovení

26 24 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce šroub se šestihrannou hlavou číslo položky ZNCR S 6X20 0, S 6X30 0, S 8X20 0, S 8X30 0, S 8X40 0, S 8X50 0, S 8X70 0, S 10X20 0, S 10X30 0, S 10X40 0, S 12X20 0, S 12X30 0, S 12X40 0, S 12X50 0, matice šestihranná číslo položky ZNCR M 6 0, M 8 0, M 10 0, M 12 0, hmotnost kg/ks ZNCR zinkochromát počet kusů v balení

27 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 25 podložka A A číslo položky A ZNCR PD , PD , PD , PD , podložka velká číslo položky A ZNCR PVL , PVL , PVL , hmotnost kg/ks ZNCR zinkochromát počet kusů v balení

28 26 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce příchytka A B číslo položky A min. B F PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , Údaje uvádějí minimální a maximální průměr upevňovaného kabelu. Uvedené rozměry slouží pro základní orientaci pro volbu příchytky ke kabelům. Na objednávku je možné dodat příchytky na dva kabely PKC2. kotva D B A B C A číslo položky A B *C *D *E závit PO KPO 6X M6 0, KPO 6X M6 0, KPO 8X M8 0, KPO 8X M8 0, KPO 10X M10 0, KPO 10X M10 0, KPO 12X M12 0, KPO 12X150* M12 0, KPOZ M10 0, KPOZ M12 0, *C - kotevní hloubka *D - maximální tloušťka upevňovaného materiálu *E - minimální hloubka vrtané díry Požárně odolné kotvy slouží pro upevnění konstrukčních prvků k podkladovému materiálu (beton, přírodní kámen). Zarážecí kotvy KPOZ slouží k přímému upevnění závitových tyčí. * do vyprodání zásob hmotnost kg/ks PO zinkování Sendzimir F žárové zinkování ponorem

29 POŽÁRNĚ ODOLNÉ SYSTÉMY - nenormové nosné konstrukce 27 Spojení požárně odolného žlabu NKZ MARS NKZ NSM 6X10 NS NKZ Spoj kabelového žlabu NKZ se provádí pomocí spojky NS a pomocí šroubů NSM 6X10 (str. 75). Počet šroubů je závislý na typu spojky NS (viz str. 62) Spojení požárně odolného žlabu NKZN MARS NKZN NSM 8X15 NS8 NKZN Spoj kabelového žlabu NKZN se provádí pomocí spojky NS8 a pomocí šroubů NSM 8X15-GMT (NSMP 8X12-GMT). Počet šroubů je závislý na typu spojky NS8 (viz str. 63).

30 28 POŽÁRNĚ ODOLNÉ SYSTÉMY - nenormové nosné konstrukce 10 Kabelové žlaby MARS - NKZ - výška bočnice 50,100 mm sestava na strop při použití stropního profilu SPL - normový způsob ukotvení možné typy ukotvení: SPL KPO 10 VS 41X16 KPO 10 MZ 10 M 10 ZT 10 NKZ KPOZ KPO 10 VS 41x16 MZ 10 M10 max DTBS M 10 PD 10 MZ 10 NS NSM 6X10 KPO 10 VS 41X16 MZ 10 S 10X50 M 10 ZT 10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN SPL DTBS pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN PD 10 M 10 Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 3 výška bočnice kabelového žlabu 50; 100 mm šířky kabelových žlabů 62; 125; 250 mm tloušťka plechu kabelových žlabů 1,5 mm Popis sestavy Základem nosné konstrukce je ukotvený stropní profil SPL kotvou KPO 10. Součástí sestavy je držák těžký DTBS připevněný pomocí dvou šroubů S 10X40 (S 10X50), 2 ks matek M10 a 2 ks podložek PD 10 do stropního profilu. Aby trasa splňovala požárně odolné podmínky, musí být držák těžký současně fixován pomocí závitové tyče ZT 10 a montážního dílu VS 41X16 do stropní konstrukce. Při instalaci 3 tras nad sebou se používá závitová tyč ZT 12, matice M 12 a MZ 12 a podložky PD 12. Vzdálenost mezi jednotlivými stropními profily musí být 1200 mm. Žlab NKZ se k držáku DTBS upevňuje pomocí šroubů NSM 6X10. Tato sestava umožňuje zavěšení maximálně tří tras kabelových žlabů. Výhodou této sestavy je možnost oboustranné montáže držáku DTBS Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. Seznam výrobků pro jeden montážní bod: DTBS SPL KPO * 4+1* 4+1* 4+2* 4+2* 4+2* VS 41X16 2* 2* 2* 4* 4* 4* M * 6+1* 6 4+2* 6+2* 6 PD MZ * 2+1* - 2+2* 4+2* - M * * PD MZ * * S 10X S 10X ZT ZT NSM 6X * označený počet představuje výrobky pro zavěšení s VS 41X16. V případě zavěšení pomocí kotvy se tento počet nahrazuje kotvou KPOZ. KPOZ KPOZ

31 POŽÁRNĚ ODOLNÉ SYSTÉMY - nenormové nosné konstrukce 29 Kabelové žlaby MARS - NKZ sestava na strop při použití závitových tyčí a nosných profilů - normový způsob ukotvení 10 možné typy ukotvení: KPOZ KPO 10 VS 41x16 MZ 10 M10 KPO 10 VS 41X16 MZ 10 M 10 ZT 10 NKZ NS NSM 6X10 max MP 41X41 M 10 PD 10 PVL 10 MZ 10 ZT 10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 2 výška bočnice kabelového žlabu 50; 100 mm šířky kabelových žlabů 62; 125; 250 mm tloušťka plechu kabelových žlabů 1,5 mm Popis sestavy Závitová tyč ZT 10 je zavěšena pomocí 2 ks nosných dílů VS 41X16 a požárně odolné kotvy KPO 10 ke stropu. Montážní profily MP 41X41 jsou na závitových tyčích ukotveny z horní části pomocí matice M 10. Spodní ukotvení montážního profilu je provedeno pomocí spojovací matice MZ 10. Tato sestava je určena pro max. 2 trasy nad sebou. Žlab NKZ se k montážnímu profilu upevňuje pomocí šroubu S 6X20 M a podložky PVL 6. Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. Seznam výrobků pro jeden montážní bod: MP 41X VS 41X16 4* 4* KPO 10 2* 2* M * 4+2* MZ * 4+2* ZT PVL PD S 6X20 M 2 4 PVL * označený počet představuje výrobky pro zavěšení s VS 41X16. V případě zavěšení pomocí kotvy se tento počet nahrazuje kotvou KPOZ. KPOZ

32 30 POŽÁRNĚ ODOLNÉ SYSTÉMY - nenormové nosné konstrukce 10 Kabelové žlaby MARS - NKZ sestava na stěnu - normový způsob ukotvení VS 41X45 KPO 10 MZ 10 M 10 ZT 10 max VS 41X45 NKZ M 10 PD 10 DTBS MZ 10 NS NSM 6X10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 2 výška bočnice kabelového žlabu 50; 100 mm šířky kabelových žlabů 62; 125; 250 mm tloušťka plechu kabelových žlabů 1,5 mm Popis sestavy Nosná konstrukce je tvořena držákem DTBS ukotveným přímo do stěny pomocí požárně odolných kotev KPO 10. Konec držáku DTBS je opatřen úchytem pro závitovou tyč ZT 10, která je z horní části úchytu zajištěna pomocí matice M 10. Spodní ukotvení je provedeno promocí matice MZ 10. Tento způsob konstrukce umožňuje maximálně vedení dvou tras nad sebou přičemž horní trasa musí být ke stěně fixována pomocí závitové tyče a dvou kusů nosných dílů VS 41X45 pod úhlem 45. Rozpětí mezi jednotlivými držáky DTBS musí být 1200 mm. Žlab NKZ se k držáku DTBS upevňuje pomocí šroubů NSM 6X10. V případě jedné trasy se montážní díl VS 41X45 upevňuje k úchytu na konci držáku DTBS pomocí šroubu S 10X50, matice M 10 a podložek PD 10 (viz obr. A). obr. A ZT 10 MZ 10 S 10X50 Seznam výrobků pro jeden montážní bod: DTBS 1 2 VS 41X KPO ZT M S 10X MZ PD NSM 6X PD 10 M 10 Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru.

33 POŽÁRNĚ ODOLNÉ SYSTÉMY - nenormové nosné konstrukce 31 Kabelové žlaby MARS - NKZN sestava na strop při použití stropního profilu SPL - normový způsob ukotvení 10 možné typy ukotvení: SPL KPO 10 VS 41X16 KPO 10 MZ 10 M 10 ZT 10 NKZN KPOZ KPO 10 VS 41x16 MZ 10 M10 DTBS M 10 PD 10 MZ 10 NS8 NSM 8X15 max S 10X50 KPO 10 VS 41X16 MZ 10 M 10 ZT 10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN SPL DTBS pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN PD 10 M 10 Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 3 výška bočnice kabelového žlabu 50; 100 mm šířky kabelových žlabů 62; 125; 250 mm tloušťka plechu kabelových žlabů 1,5 mm Popis sestavy Základem nosné konstrukce je ukotvený stropní profil SPL kotvou KPO 10. Součástí sestavy je držák těžký DTBS připevněný pomocí dvou šroubů S 10X40 (S 10X50), 2 ks matek M10 a 2 ks podložek PD 10 do stropního profilu. Aby trasa splňovala požárně odolné podmínky, musí být držák těžký současně fixován pomocí závitové tyče ZT 10 a montážního dílu VS 41X16 do stropní konstrukce. Při instalaci 3 tras nad sebou se používá závitová tyč ZT 12, matice M 12 a MZ 12 a podložky PD 12. Vzdálenost mezi jednotlivými stropními profily musí být 1200 mm. Žlab NKZN se k držáku DTBS upevňuje pomocí šroubů NSM 6X10. Tato sestava umožňuje zavěšení maximálně tří tras kabelových žlabů. Výhodou této sestavy je možnost oboustranné montáže držáku DTBS Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. Seznam výrobků pro jeden montážní bod: DTBS SPL KPO * 4+1* 4+1* 4+2* 4+2* 4+2* VS 41X16 2* 2* 2* 4* 4* 4* M * 6+1* 6 4+2* 6+2* 6 PD MZ * 2+1* - 2+2* 4+2* - M * * PD MZ * * S 10X S 10X ZT ZT NSM 6X * označený počet představuje výrobky pro zavěšení s VS 41X16. V případě zavěšení pomocí kotvy se tento počet nahrazuje kotvou KPOZ. KPOZ KPOZ

34 32 POŽÁRNĚ ODOLNÉ SYSTÉMY - nenormové nosné konstrukce 10 Kabelové žlaby MARS - NKZN sestava na strop při použití závitových tyčí a nosných profilů - normový způsob ukotvení možné typy ukotvení: KPO 10 VS 41X16 MZ 10 M 10 ZT 10 NKZN KPOZ KPO 10 VS 41x16 MZ 10 M10 NS8 max M 10 PD 10 MP 41X41 PVL 10 NSM 8X15 MZ 10 ZT 10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 2 výška bočnice kabelového žlabu 50; 100 mm šířky kabelových žlabů 62; 125; 250 mm tloušťka plechu kabelových žlabů 1,5 mm Popis sestavy Závitová tyč ZT 10 je zavěšena pomocí 2 ks nosných dílů VS 41X16 a požárně odolné kotvy KPO 10 ke stropu. Montážní profily MP 41X41 jsou na závitových tyčích ukotveny z horní části pomocí matice M 10. Spodní ukotvení montážního profilu je provedeno pomocí spojovací matice MZ 10. Tato sestava je určena pro max. 2 trasy nad sebou. Žlab NKZN se k montážnímu profilu upevňuje pomocí šroubu S 6X20 M a podložky PVL 6. Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. Seznam výrobků pro jeden montážní bod: MP 41X VS 41X16 4* 4* KPO 10 2* 2* M * 4+2* MZ * 4+2* ZT PVL PD S 6X20 M 2 4 PVL * označený počet představuje výrobky pro zavěšení s VS 41X16. V případě zavěšení pomocí kotvy se tento počet nahrazuje kotvou KPOZ. KPOZ

35 POŽÁRNĚ ODOLNÉ SYSTÉMY - nenormové nosné konstrukce 33 Kabelové žlaby MARS - NKZN sestava na stěnu - normový způsob ukotvení 10 VS 41X45 KPO 10 MZ 10 M 10 ZT 10 NKZN VS 41X45 DTBS M 10 PD 10 MZ 10 NS8 NSM 8X15 max Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 2 výška bočnice kabelového žlabu 50; 100 mm šířky kabelových žlabů 62; 125; 250 mm tloušťka plechu kabelových žlabů 1,5 mm Popis sestavy Nosná konstrukce je tvořena držákem DTBS ukotveným přímo do stěny pomocí požárně odolných kotev KPO 10. Konec držáku DTBS je opatřen úchytem pro závitovou tyč ZT 10, která je z horní části úchytu zajištěna pomocí matice M 10. Spodní ukotvení je provedeno promocí matice MZ 10. Tento způsob konstrukce umožňuje maximálně vedení dvou tras nad sebou přičemž horní trasa musí být ke stěně fixována pomocí závitové tyče a dvou kusů nosných dílů VS 41X45 pod úhlem 45. Rozpětí mezi jednotlivými držáky DTBS musí být 1200 mm. Žlab NKZN se k držáku DTBS upevňuje pomocí šroubů NSM 6X10. V případě jedné trasy se montážní díl VS 41X45 upevňuje k úchytu na konci držáku DTBS pomocí šroubu S 10X50, matice M 10 a podložek PD 10 (viz obr. A) obr. A ZT 10 MZ 10 S 10X50 Seznam výrobků pro jeden montážní bod: DTBS 1 2 VS 41X KPO ZT M S 10X MZ PD NSM 6X PD 10 M 10 Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru.

36 34 POŽÁRNĚ ODOLNÉ SYSTÉMY - nenormové nosné konstrukce Spojení požárně odolného žlabu KZI JUPITER KZI NSM 6X10 KZI Kabelový žlab KZI se zachováním funkčnosti při požáru musí být vyroben z plechu o tloušťce 1,25 mm. Spoj kabelového žlabu KZI se provádí pomocí integrované spojky, která je součástí žlabu, a pomocí šroubů NSM 6X10 popřípadě šroubů NSM 6X10-GMT. Pro zachování pevnosti nosné trasy při velmi těžkých podmínkách požáru je nutné těmito šrouby opatřit všechny otvory, které vzniknou zasunutím jednoho konce žlabu do konce žlabu následujícího. KZI šířka žlabu NSM 6X10 počet šroubů Spojení požárně odolného žlabu NKZI, NKZIN MARS NKZI NSM 6X10 NKZI Kabelový žlab NKZI se zachováním funkčnosti při požáru musí být vyroben z plechu o tloušťce 1,25 mm. Spoj kabelového žlabu NKZI se provádí pomocí integrované spojky, která je součástí žlabu, a pomocí šroubů NSM 6X10 popřípadě šroubů NSM 6X10-GMT. Pro zachování pevnosti nosné trasy při velmi těžkých podmínkách požáru je nutné těmito šrouby opatřit všechny otvory, které vzniknou zasunutím jednoho konce žlabu do konce žlabu následujícího. NKZI, NKZIN 50 šířka žlabu NSM 6X10 počet šroubů NKZI, NKZIN 100 šířka žlabu NSM 6X10 počet šroubů

37 POŽÁRNĚ ODOLNÉ SYSTÉMY - nenormové nosné konstrukce 35 Kabelové žlaby JUPITER - KZI oboustranná sestava na strop s použitím stropního závěsu SPS 10 max KPO 10 SPS S 10X70; M 10; PD 10 DT NSM 6X10 KZI NSM 6X10 Popis sestavy Základem nosné konstrukce se zachováním funkčnosti při požáru je ukotvený stropní profil SPS čtyřmi kotvami KPO 10. Na tento stropní profil jsou vždy proti sobě oboustranně připevněny držáky DT pomocí šroubů S 10X70, matek M 10 a dvou kusů podložek PD 10. Kabelové žlaby KZI jsou k držákům DT pevně přichyceny pomocí šroubů NSM 6X10. Tato sestava umožňuje montáž maximálně tří pater pod sebou s maximální roztečí závěsných bodů 1500 mm. Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 3 výška bočnice kabelového žlabu 60 mm šířky kabelových žlabů 50; 75; 100; 150; 200; 300 mm tloušťka plechu kabelových žlabů 1,25 mm Seznam výrobků pro jeden montážní bod: Klasifikace požární odolnosti systému, schválení výrobci kabelů: Výrobce Lamela Electric a.s. silové datové typ odolnost typ odolnost 1-CHKE-V B2ca,s1,d0 90 JXFE-V B2ca,s1,d0 60 Číslo uvedené ve sloupci odolnost udává hodnotu zachování funkčnosti v minutách dle: ZP 27/2008 značeno Pxx - R DIN 4102 značeno Exx STN značeno PSxx SPS KPO DT S 10X M PD NSM 6X

38 36 POŽÁRNĚ ODOLNÉ SYSTÉMY - nenormové nosné konstrukce 10 Kabelové žlaby JUPITER - KZI jednostranná sestava na strop s použitím stropního závěsu SPS max KPO 10 SPS S 10X20; PM 41 M 10; PD 10 DT NSM 6X10 KZI NSM 6X10 Popis sestavy Základem nosné konstrukce se zachováním funkčnosti při požáru je ukotvený stropní profil SPS čtyřmi kotvami KPO 10. Na tento stropní profil je jednostranně připevněn držák DT pomocí šroubu S 10X20, posuvné matice PM 41 M10 a podložky PD 10. Kabelové žlaby KZI jsou k držákům DT pevně přichyceny pomocí šroubů NSM 6X10. Tato sestava umožňuje montáž maximálně dvou pater pod sebou s maximální roztečí závěsných bodů 1500 mm. Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 2 výška bočnice kabelového žlabu 60 mm šířky kabelových žlabů 50; 75; 100; 150; 200; 300 mm tloušťka plechu kabelových žlabů 1,25 mm Seznam výrobků pro jeden montážní bod: Klasifikace požární odolnosti systému, schválení výrobci kabelů: Výrobce Lamela Electric a.s. silové datové typ odolnost typ odolnost 1-CHKE-V B2ca,s1,d0 90 JXFE-V B2ca,s1,d0 60 Číslo uvedené ve sloupci odolnost udává hodnotu zachování funkčnosti v minutách dle: ZP 27/2008 značeno Pxx - R DIN 4102 značeno Exx STN značeno PSxx SPS 1 1 KPO DT 1 2 S 10X PM 41 M PD NSM 6X10 2 4
