Návod k použití topného tělesa 24 V 100 mm

Rozměr: px

Začít zobrazení ze stránky:

Download "Návod k použití topného tělesa 24 V 100 mm"

Viktor Horáček
před 8 lety
Počet zobrazení:

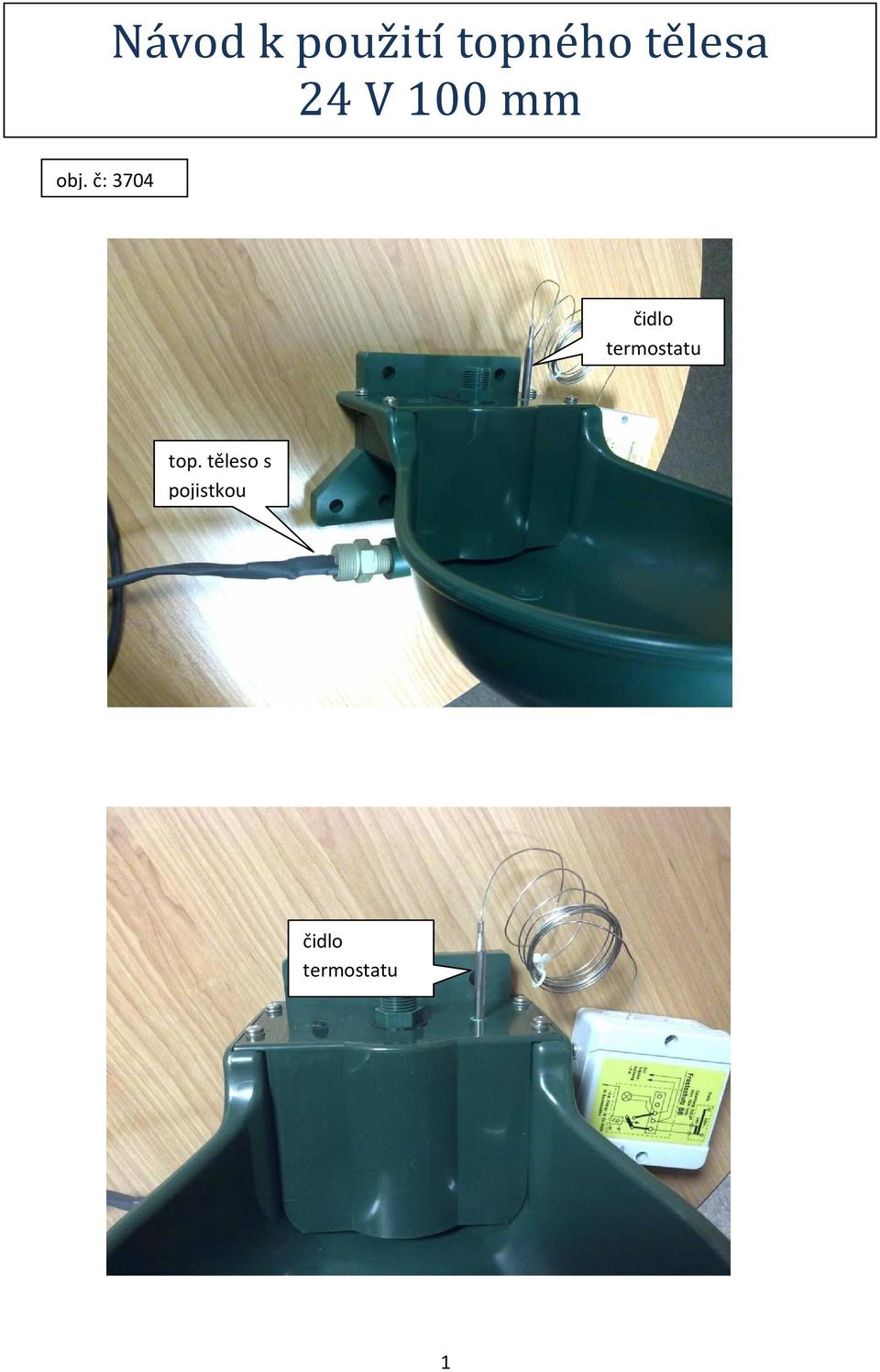

1 Návod k použití topného tělesa 24 V 100 mm obj. č: 3704 čidlo termostatu top. těleso s pojistkou čidlo termostatu 1

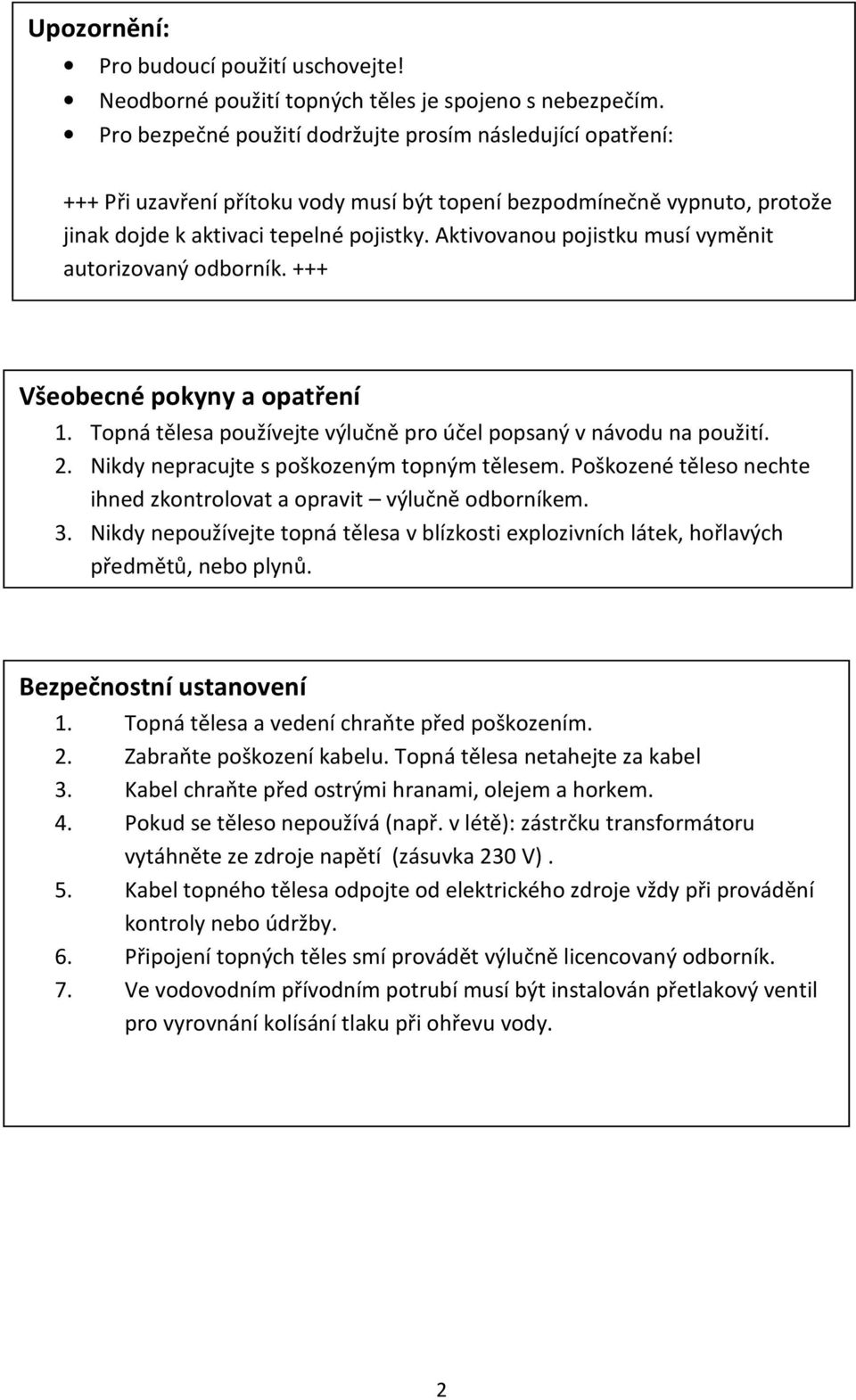

2 Upozornění: Pro budoucí použití uschovejte! Neodborné použití topných těles je spojeno s nebezpečím. Pro bezpečné použití dodržujte prosím následující opatření: +++ Při uzavření přítoku vody musí být topení bezpodmínečně vypnuto, protože jinak dojde k aktivaci tepelné pojistky. Aktivovanou pojistku musí vyměnit autorizovaný odborník. +++ Všeobecné pokyny a opatření 1. Topná tělesa používejte výlučně pro účel popsaný v návodu na použití. 2. Nikdy nepracujte s poškozeným topným tělesem. Poškozené těleso nechte ihned zkontrolovat a opravit výlučně odborníkem. 3. Nikdy nepoužívejte topná tělesa v blízkosti explozivních látek, hořlavých předmětů, nebo plynů. Bezpečnostní ustanovení 1. Topná tělesa a vedení chraňte před poškozením. 2. Zabraňte poškození kabelu. Topná tělesa netahejte za kabel 3. Kabel chraňte před ostrými hranami, olejem a horkem. 4. Pokud se těleso nepoužívá (např. v létě): zástrčku transformátoru vytáhněte ze zdroje napětí (zásuvka 230 V). 5. Kabel topného tělesa odpojte od elektrického zdroje vždy při provádění kontroly nebo údržby. 6. Připojení topných těles smí provádět výlučně licencovaný odborník. 7. Ve vodovodním přívodním potrubí musí být instalován přetlakový ventil pro vyrovnání kolísání tlaku při ohřevu vody. 2

Aktivovanou pojistku musí vyměnit autorizovaný odborník. +++ Všeobecné pokyny a opatření 1. Topná tělesa používejte výlučně pro účel popsaný v návodu na použití. 2.

3 Bezpečnostní opatření 1. Topná tělesa smějí být instalována pouze podle pokynů obsažených v návodu na použití. 2. Topná tělesa smějí být používána pouze pro napětí předepsané na typovém štítku. 3. Topná tělesa nedemontujte nebo neopravujte sami. 4. Přípojné vedení musí být namontováno tak, aby jej zvířata nepoškodila. 5. Používat se smí pouze předepsaná topná tělesa. Předpisy k produktu 1. Účel použití Topná tělesa jsou určena výhradně pro vyhřívání napáječek SB 100 a SB 104 NT. 2. Uvedení do provozu V každém případě musí být dodrženy bezpečnostní předpisy. Při práci s elektrickým zařízením musí být po celou dobu vypnutý hlavní vypínač. Při zprovozněním topných těles je nutno si bezpodmínečně přečíst návod na použití. 3. Údržba Vnější čištění topného tělesa provádějte měkkou utěrkou a vhodným čistícím prostředkem jako je např. mýdlový roztok. Benzín nebo čistící prostředky s obsahem rozpouštědel mohou poškodit kryt přístroje. Ad A) Pro vyhřívání vlastní napaječky, se našroubuje do nádržky topné těleso (8) o délce 10 cm. Pokud není přívod vody (9) nad napáječkou chráněn proti mrazu, může se pro vyhřívání přívodní trubky použít odpovídající topný kabel (příslušenství LISTER) v provedení 24 V. Ad B) Pokud je přívod vody (9) uložen v nezámrzné hloubce v zemi, stačí pro temperování stoupacího potrubí namontovat topné těleso (5) 60 nebo 100 cm dlouhé. Přívodní kabel je nutno chránit proti poškození ochrannou, kovovou trubkou. 3

Účel použití Topná tělesa jsou určena výhradně pro vyhřívání napáječek SB 100 a SB 104 NT. 2. Uvedení do provozu V každém případě musí být dodrženy bezpečnostní předpisy.

4 obr. A. 4

5 obr. B 1. termostat 24 V nebo 230 V 2. ochranná trubka 4. zátka 5. topné těleso 60 cm nebo 100 cm 24 V nebo 230 V s kabelem 6. čidlo 7. napáječka 8. topné těleso 10 cm 24 V nebo 230 V 9. vodovodní potrubí 10. země 5

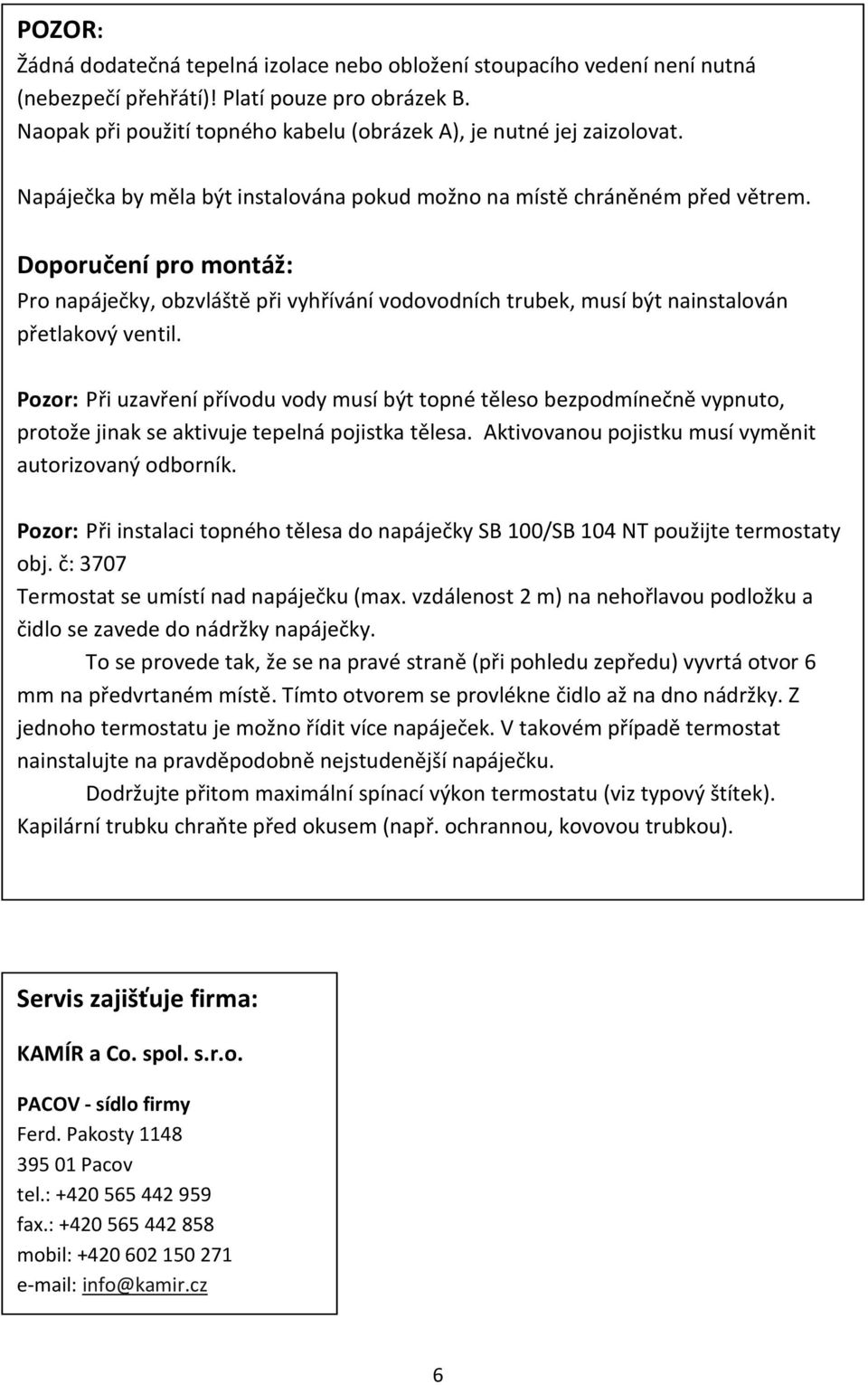

6 POZOR: Žádná dodatečná tepelná izolace nebo obložení stoupacího vedení není nutná (nebezpečí přehřátí)! Platí pouze pro obrázek B. Naopak při použití topného kabelu (obrázek A), je nutné jej zaizolovat. Napáječka by měla být instalována pokud možno na místě chráněném před větrem. Doporučení pro montáž: Pro napáječky, obzvláště při vyhřívání vodovodních trubek, musí být nainstalován přetlakový ventil. Pozor: Při uzavření přívodu vody musí být topné těleso bezpodmínečně vypnuto, protože jinak se aktivuje tepelná pojistka tělesa. Aktivovanou pojistku musí vyměnit autorizovaný odborník. Pozor: Při instalaci topného tělesa do napáječky SB 100/SB 104 NT použijte termostaty obj. č: 3707 Termostat se umístí nad napáječku (max. vzdálenost 2 m) na nehořlavou podložku a čidlo se zavede do nádržky napáječky. To se provede tak, že se na pravé straně (při pohledu zepředu) vyvrtá otvor 6 mm na předvrtaném místě. Tímto otvorem se provlékne čidlo až na dno nádržky. Z jednoho termostatu je možno řídit více napáječek. V takovém případě termostat nainstalujte na pravděpodobně nejstudenější napáječku. Dodržujte přitom maximální spínací výkon termostatu (viz typový štítek). Kapilární trubku chraňte před okusem (např. ochrannou, kovovou trubkou). Servis zajišťuje firma: KAMÍR a Co. spol. s.r.o. PACOV - sídlo firmy Ferd. Pakosty Pacov tel.: fax.: mobil: info@kamir.cz 6

Doporučení pro montáž: Pro napáječky, obzvláště při vyhřívání vodovodních trubek, musí být nainstalován přetlakový ventil.

7 Napaječku a její části je možno chránit pozinkovým krytem obj.č
