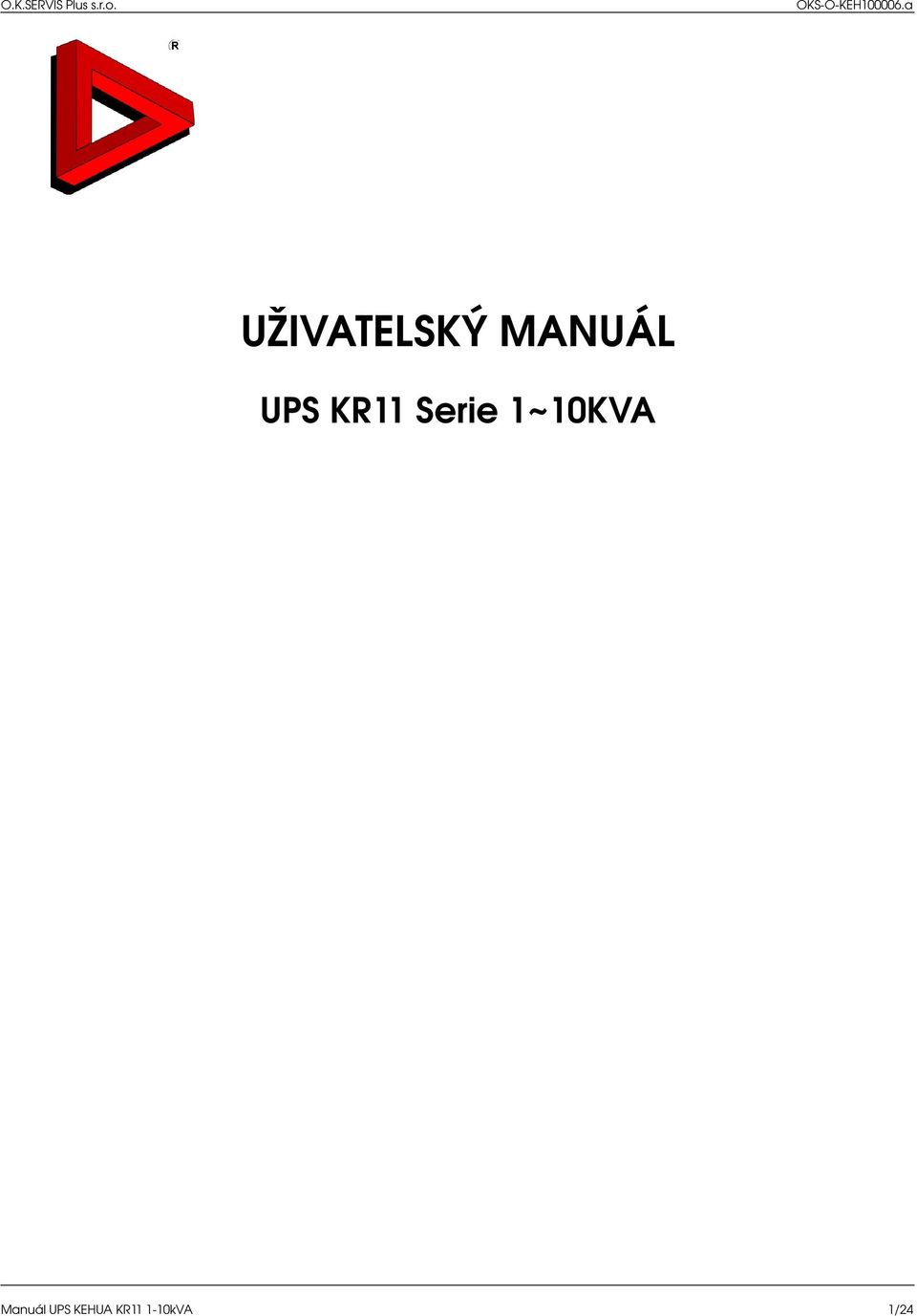

1 UŽIVATESKÝ MANUÁ UPS KR11 Serie 1~10KVA Manuál UPS KEHUA KR kVA 1/24

2 BEZPEČNOSTNÍ PODMÍNKY A DAŠÍ DŮEŽITÉ INFORMACE UŽIVATE MUSÍ ZAJISTIT DODRŽENÍ BEZPEČNOSTNÍCH POKYNŮ, UVEDENÝCH V TÉTO PŘÍRUČCE. DODAVATE NEODPOVÍDÁ ZA PŘÍMÉ, NEPŘÍMÉ NEBO NÁHODNÉ POŠKOZENÍ OSOB NEBO MAJETKU VZNIKÉ NEDODRŽENÍM ZDE UVEDENÝCH POKYNŮ. Instalace zařízení (pokud se nepřipojuje pouze do zásuvky) by měla být provedena autorizovanými pracovníky nebo příslušně vyškoleným personálem. Uživatelská příručka je určena pro oprávněnou obsluhu. Obsah příručky může být pozměněn. Dodavatel nepřijímá odpovědnost za jakoukoliv nesprávnou interpretaci jejího obsahu. POZOR, NEBEZPEČÍ! ZAŘÍZENÍ PRACUJE S ŽIVOTU NEBEZPEČNÝMI NAPĚTÍMI. PROSÍME PROTO, ABYSTE DBAI BEZPEČNOSTNÍCH POKYNŮ UVEDENÝCH V TÉTO PŘÍRUČCE A ZABRÁNII TAK RIZIKU ZASAŽENÍ EEKTRICKÝM PROUDEM. DŮEŽITÉ 1. Nesprávné zapojení nebo chybná manipulace může způsobit poškození dodávaného elektrického zařízení, nebo připojených zařízení! 2. Než přistoupíte k montáži a spuštění, pečlivě prostudujte návod a postupujete přesně podle něho! 3. Podle platných ČN - norem je třeba tato elektrická zařízení uzemnit způsobem odpovídajícím platné normě. 4. Použité průřezy napájecích vodičů a jejich proudové zatížení musí být v souladu s údaji o nominálních proudech na štítku a s technickými charakteristikami elektrického zařízení podle příslušného elektrotechnického předpisu pro elektrická zařízení nízkého napětí. 5. Dlouhé připojovací kabely je třeba řádně upevnit tak, aby se předešlo jejich náhodnému poškození. 6. Před instalací dodávaného elektrického zařízení je nutné se přesvědčit, zdali jsou všechny jistící (jističe i pojistky) a vypínací prvky vypnuty. DBEJTE NA BEZPEČNOST Ve skříních elektrického zařízení a boxech akumulátorů může uživatel manipulovat pouze s prvky určenými k obsluze zařízení (viz příručka). 1. NIKDY NEOTVÍREJTE SKŘÍŇ ZAŘÍZENÍ, I KDYŽ JE ZAŘÍZENÍ VYPNUTO, PROTOŽE NA ROZVODECH I NA SVORKÁCH MŮŽE BÝT STÁE NAPĚTÍ AKUMUÁTORŮ! 2. Akumulátory jsou dodávány namontované a zapojené interně nebo v samostatných boxech podle výkonu zařízení a požadované délky autonomního napájení. 3. Akumulátory jsou zdrojem nebezpečí úrazu elektrickým proudem. Manipulovat s akumulátory mohou pouze vyškolené, znalé a zkušené osoby při dodržení všech odpovídajících bezpečnostních opatření. 4. Před manipulací se svorkami akumulátorů je třeba vypnout všechny jistící a vypínací prvky jak u zařízení, boxu akumulátorů, tak i jistící a vypínací prvky na výstupu elektrického zařízení! 5. Je třeba pracovat v dielektrických rukavicích a botách! 6. Je nutné používat izolované nástroje! 7. Je třeba odložit všechny ozdobné kovové předměty (prsteny, náramky, řetízky, přívěšky apod.) 8. Nářadí, nástroje ani jiné, zejména kovové předměty, neodkládat na akumulátory! 9. Nedotýkat se svorkovnic ani vývodů z akumulátorů rukou ani vodivými předměty drženými v ruce! 10. Nevsunovat přes mřížky větracích nebo jiných otvorů žádné předměty do zařízení! 11. Povrch skříní elektrického zařízení se čistí navlhčeným hadrem. Pozor na to, aby větracími nebo jinými otvory nevnikla do zařízení vlhkost nebo kapky vody! 12. Zařízení musí být instalováno v dostatečně prostorné a větrané místnosti a musí být k němu dobrý přístup. Nikdy nesmí být zařízení vystaveno povětrnostním vlivům! DODRŽUJTE NÁSEDUJÍCÍ POKYNY 1. Zařízení může instalovat pouze autorizovaný servisní technik (pokud se nepřipojuje pouze do zásuvky). 2. Při vypnutí elektrického zařízení (UPS) nezapomeňte vypnout také střídač, protože i po vypnutí hlavního vypínače nebo rozvaděče UPS pokračuje střídač v dodávce elektrické energie z akumulátorů a teprve při poklesu napětí akumulátorů pod stanovenou minimální hodnotu dojde k jeho vypnutí. 3. Neodstavujte zařízení na dobu delší než 6 měsíců bez předchozího dobití akumulátorů (dobíjení musí probíhat minimálně ještě 2h.po dosažení flotačního napětí!). 4. Celé zařízení by mělo být minimálně jednou za půl roku kompletně vyčištěno servisním technikem. Při větší míře zaprášení se zhoršuje možnost chlazení a tepelné výměny a hrozí přehřívání zařízení. PÉČE O AKUMUÁTORY (pokud je zařízení akumulátory vybaveno) Zařízení je vybaveno bezúdržbovými olověnými akumulátory. Při jejich používání je třeba dodržet následující zásady : 1. Nepřipustit jejich mechanické namáhání, zejména nárazem. 2. Nepoškodit obal akumulátoru a nesnažit se jej otevřít. Elektrolyt akumulátoru je toxický, nebezpečný pro pokožku a oči! 3. Nezkratovat vývody z akumulátorů, je to velmi riskantní a poškozuje to akumulátor! 4. V žádném případě nevystavovat akumulátor vysokým teplotám nebo plamenům. Hrozí nebezpečí exploze! 5. Při výměně akumulátorů a instalaci nových musí být dodržen jejich počet, typ, způsob zapojení a výrobcem předepsaná kapacita. Výměnu akumulátorů je oprávněn provádět pouze autorizovaný servisní technik. 6. V místnosti ve které je umístěn akumulátorový box je třeba C. Při teplotách vyšších než 5±C dodržovat teplotu C se snižuje životnost akumulátorů, při teplotách nižších než 20 C se snižuje kapacita akumulátorů. BEZPEČNOSTNÍ POKYNY TÝKAJÍCÍ SE BATERIE 1. Nezkratovat baterie z důvodu vysokého nebezpečí. To poškozuje zařízení i samotné baterie. 2. Zabránit namáhání a mechanickým nárazům. 3. Nerozbíjet obal ani jej nezkoušet otevřít. Elektrolyt, který se nachází uvnitř je toxický a škodlivý pro pokožku a oči. 4. Baterie představují vážné nebezpečí pro zdraví a pro životní prostředí, jejich likvidace se musí realizovat v souladu s platnými zákony. Zařízení musí být skladováno v suchém a větraném prostoru a chráněno před vlhkostí a vlivy chemických látek. Doporučuje se uskladnit v původním obalu, který je řešen tak, aby v maximální míře zařízení chránil při přepravě a skladování. ČTĚTE TUTO PŘÍRUČKU POZORNĚ PŘED JAKOUKOI MANIPUACÍ A POUŽITÍM SE ZAŘÍZENÍM! Uložte příručku tak, aby byla přístupná pro všechny osoby oprávněné k manipulaci se zařízením Tato příručka popisuje instalaci, spuštění a správné užívání elektrického zařízení. Pouze autorizovaný servis O.K.SERVIS Plus s.r.o. je oprávněn na území České a Slovenské republiky provádět opravy a servisní činnost na zařízení Manuál UPS KEHUA KR kVA 2/24

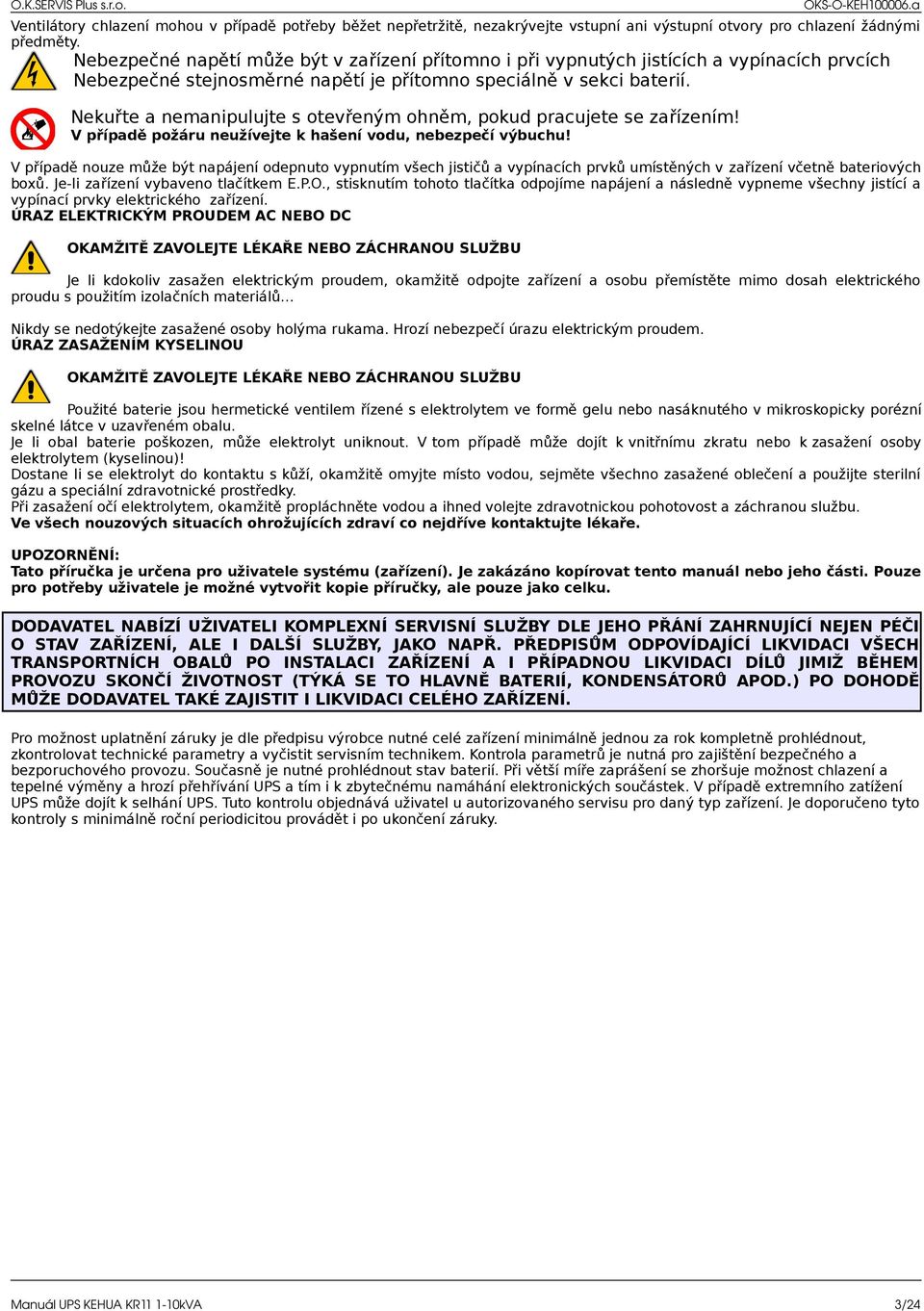

3 Ventilátory chlazení mohou v případě potřeby běžet nepřetržitě, nezakrývejte vstupní ani výstupní otvory pro chlazení žádnými předměty. Nebezpečné napětí může být v zařízení přítomno i při vypnutých jistících a vypínacích prvcích Nebezpečné stejnosměrné napětí je přítomno speciálně v sekci baterií. Nekuřte a nemanipulujte s otevřeným ohněm, pokud pracujete se zařízením! V případě požáru neužívejte k hašení vodu, nebezpečí výbuchu! V případě nouze může být napájení odepnuto vypnutím všech jističů a vypínacích prvků umístěných v zařízení včetně bateriových boxů. Je-li zařízení vybaveno tlačítkem E.P.O., stisknutím tohoto tlačítka odpojíme napájení a následně vypneme všechny jistící a vypínací prvky elektrického zařízení. ÚRAZ EEKTRICKÝM PROUDEM AC NEBO DC OKAMŽITĚ ZAVOEJTE ÉKAŘE NEBO ZÁCHRANOU SUŽBU Je li kdokoliv zasažen elektrickým proudem, okamžitě odpojte zařízení a osobu přemístěte mimo dosah elektrického proudu s použitím izolačních materiálů Nikdy se nedotýkejte zasažené osoby holýma rukama. Hrozí nebezpečí úrazu elektrickým proudem. ÚRAZ ZASAŽENÍM KYSEINOU OKAMŽITĚ ZAVOEJTE ÉKAŘE NEBO ZÁCHRANOU SUŽBU Použité baterie jsou hermetické ventilem řízené s elektrolytem ve formě gelu nebo nasáknutého v mikroskopicky porézní skelné látce v uzavřeném obalu. Je li obal baterie poškozen, může elektrolyt uniknout. V tom případě může dojít k vnitřnímu zkratu nebo k zasažení osoby elektrolytem (kyselinou)! Dostane li se elektrolyt do kontaktu s kůží, okamžitě omyjte místo vodou, sejměte všechno zasažené oblečení a použijte sterilní gázu a speciální zdravotnické prostředky. Při zasažení očí elektrolytem, okamžitě propláchněte vodou a ihned volejte zdravotnickou pohotovost a záchranou službu. Ve všech nouzových situacích ohrožujících zdraví co nejdříve kontaktujte lékaře. UPOZORNĚNÍ: Tato příručka je určena pro uživatele systému (zařízení). Je zakázáno kopírovat tento manuál nebo jeho části. Pouze pro potřeby uživatele je možné vytvořit kopie příručky, ale pouze jako celku. DODAVATE NABÍZÍ UŽIVATEI KOMPEXNÍ SERVISNÍ SUŽBY DE JEHO PŘÁNÍ ZAHRNUJÍCÍ NEJEN PÉČI O STAV ZAŘÍZENÍ, AE I DAŠÍ SUŽBY, JAKO NAPŘ. PŘEDPISŮM ODPOVÍDAJÍCÍ IKVIDACI VŠECH TRANSPORTNÍCH OBAŮ PO INSTAACI ZAŘÍZENÍ A I PŘÍPADNOU IKVIDACI DÍŮ JIMIŽ BĚHEM PROVOZU SKONČÍ ŽIVOTNOST (TÝKÁ SE TO HAVNĚ BATERIÍ, KONDENSÁTORŮ APOD.) PO DOHODĚ MŮŽE DODAVATE TAKÉ ZAJISTIT I IKVIDACI CEÉHO ZAŘÍZENÍ. Pro možnost uplatnění záruky je dle předpisu výrobce nutné celé zařízení minimálně jednou za rok kompletně prohlédnout, zkontrolovat technické parametry a vyčistit servisním technikem. Kontrola parametrů je nutná pro zajištění bezpečného a bezporuchového provozu. Současně je nutné prohlédnout stav baterií. Při větší míře zaprášení se zhoršuje možnost chlazení a tepelné výměny a hrozí přehřívání UPS a tím i k zbytečnému namáhání elektronických součástek. V případě extremního zatížení UPS může dojít k selhání UPS. Tuto kontrolu objednává uživatel u autorizovaného servisu pro daný typ zařízení. Je doporučeno tyto kontroly s minimálně roční periodicitou provádět i po ukončení záruky. Manuál UPS KEHUA KR kVA 3/24

4 1. Přehled 1.1 Profil KR série UPS Nepřetržité napájení je základní požadavek pro řadu zátěží. UPS se snaží plnit požadavky na funkci počítače, serveru a dalších vybavení kanceláře podle potřeb uživatele a je snaha aby UPS byla co nejkompaktnější a nehlučná. Výběr UPS jakožto zařízení chránícího vaše kancelářské vybavení je rozumná investice, neboť dodává spolehlivé, odrušené a stabilní napájení za přijatelnou cenu. KR série UPS jsou jednofázové záložní zdroje. Každá série obsahuje dva produktové modely obsahující standardní dobu zálohy a prodlouženou dobu zálohy. 1.2 Modelové značení vysvětlení Popis značení modelu UPS je vyobrazen na obrázku 1-1., kde výstupní kapacita s označením 1000" znamená výstupní výkon UPS 1kVA, označení "3000" znamená výstupní výkon 3kVA, atd.. Model, který má na konci písmeno "" reprezentuje model s dlouhou dobou zálohování, pokud na konci není písmeno, potom se jedná o model s standardní dobou zálohy. KR *110-EXT Battery external connector Output Power Signal-phase Output Input Phase KR Series On-line UPS Obrázek. 1-1 KR Série, popis značení Obrázek. 1-2 KR10KVA Série, popis značení 1.3 Parametry Hlavní ukazatele kvality pro sérii KR jsou popsány v tabulce 1-1,Tabulka 1-2. Tabulka 1-1 UPS Hlavní parametry Index Model KR1000 KR1000 EXT KR1000 KR2000 KR2000 EXT KR2000 KR3000 KR3000 EXT KR 3000 Vstupní charakteristik Výstupní charakteristika Napěťový rozsah (V) Frekvenční rozsah(hz) Vstupní mód Napětí baterií (V) Jednofázový (třívodičově) Kapacita (VA) Napětí (V) 230±2% Frekvence (Hz) 50±0.2 (Bateriový mód) Typ vlny Sínus Napěťové zkreslení THD < 3% (ineární zátěž) Čas přechodu (ms) 0 Schopnost přetížení 105%~130% max. 60 sekund, 135%~150% max. 30 sekund, 150% max. 300 milisekund Výstup Zásuvky Zásuvky a svorkovnice Manuál UPS KEHUA KR kVA 4/24

5 Ostatní charakteristiky Zbývající čas 5 minut (PC zátěž) Rozumná konfigurace pro dlouhé zálohování 5 minut (PC zátěž) Rozumná konfigurace pro dlouhé zálohování 5 minut (PC zátěž) Rozumná konfigurace pro dlouhé zálohování Čas dobití <12 hodin (Standardní model) Komunikační rozhraní RS232 podporující UPS Power Management Software a SNMP protokol (volitelně), USB (volitelně) Panel displej CD s informacemi o stavu UPS Varovná hlášení Nízké napětí baterií, abnormální napájení, porucha UPS Ochranné funkce Před nízkým napětím baterií, Proti přetížení, proti zkratu a přehřátí Hlučnost (db) < 45 Pracovní teplota (ºC) 0 ~ 40 Vlhkost relativní 0 ~ 95%, bez kondenzace Rozměr (mm) (v / š / h) Hmotnost (kg) Technické specifikace mohou být předmětem změny bez předchozího upozornění Tabulka 1-2 UPS Hlavní parametry Vstupní charakteristik KR6000 Index Model KR6000 EXT Napěťový rozsah (V) 230 Frekvenční rozsah(hz) 50 Vstupní mód Jednofázový (třívodičově) Napětí baterií (V) 120 KR6000 Kapacita (VA) 6000 Výstupní charakteristika Ostatní charakteristiky Napětí (V) 230±2% Frekvence (Hz) Typ vlny Napěťové zkreslení 50±0.1% (Bateriový mód) Sínus THD < 3% (ineární zátěž) Čas přechodu (ms) 0 Schopnost přetížení 105%~130% max. 60 sekund, 135%~150% max. 30 sekund, 150% max. 300 Výstup Zbývající čas Čas dobití Komunikační rozhraní Panel displej Varovná hlášení Ochranné funkce 10 minut (PC zátěž) milisekund Svorkovnice <12 hodin (Standardní model) Rozumná konfigurace pro dlouhé zálohování RS232 podporující UPS Power Management Software a SNMP protokol (volitelně), USB (volitelně) ED zobrazení provozních stavů a CD zobrazuje parametry UPS Nízké napětí baterií, abnormální napájení, porucha UPS Před nízkým napětím baterií, Proti přetížení, proti zkratu a přehřátí Hlučnost (db) < 55 Pracovní teplota (ºC) 0 ~ 40 Vlhkost relativní Rozměr (mm) (v / š / h) 0 ~ 95%, bez kondenzace Hmotnost (kg) Poznámka: -EXT je provedení s připojením externích baterií Technické specifikace mohou být předmětem změny bez předchozího upozornění Manuál UPS KEHUA KR kVA 5/24

6 Tabulka 1-3 UPS Hlavní parametry Index Model KR1110 KR1110 EXT KR3110 KR3110 EXT Vstupní charakteristik Výstupní charakteristika Napěťový rozsah (V) Provoz bez další fáze Frekvenční rozsah(hz) 120~150Vac polovina plné zátěže 150~176Vac 75% plné zátěže 176~276Vac 100% plné zátěže 1) Z podmínek bez jedné z fází U a V, další dvě fáze s napětím mezi V, UPS pracuje s poloviční zátěží. Další dvě fáze s napětím mezi V, UPS pracuje s 25procentní zátěží. 2) Z podmínek bez fází U a V, zbylá fáze V, UPS pracuje s 25ti procentní zátěží. zbylá fáze V, UPS pracuje s 13ti procentní zátěží 50 ±5% Vstupní mód Jednofázový (třívodičově) Třífázový (pětivodičově) Napětí baterií (V) 240 Kapacita (VA) 10000VA/7000W Napětí (V) 230±2% Frekvence (Hz) 50±0.1 (Bateriový mód) Napěťové zkreslení THD < 3% (ineární zátěž) Čas přechodu (ms) 0 Schopnost přetížení 105%~125% max. 10min, 125%~150% max. 1min, 150% max. 1s Výstup Zásuvky a svorkovnice Ostatní charakteristiky Čas dobití Komunikační rozhraní Panel displej Varovná hlášení <24 hodin (Standardní model) RS232 podporující UPS Power Management Software a SNMP protokol Špatné zapojení, sledu fází, nízké napětí baterií, abnormální napájení, porucha UPS CD s informacemi o stavu a parametry UPS Nízké napětí baterií, abnormální napájení, porucha UPS Ochranné funkce Před nízkým napětím baterií a přepětím, proti přetížení, proti zkratu a přehřátí Hlučnost (db) < 65 Pracovní teplota (ºC) 0 ~ 40 Vlhkost relativní 0 ~ 95%, bez kondenzace Rozměr (mm) (v / š / h) Hmotnost (Kg) Poznámka: -EXT je provedení s připojením externích baterií Technické specifikace mohou být předmětem změny bez předchozího upozornění Manuál UPS KEHUA KR kVA 6/24

7 2 Struktura UPS a základní principy 2.1 Obecná stavba UPS KR1000 Série - přední a zadní pohled Provedení předního a zadního panelu u modelu KR1000 a KR1000 jsou vyobrazeny na obrázku UPS Operation Status Indicator ight RS232 Port RS232 Fan AC Output Sockets AC OUTPUT Air intake hole on front panel AC Input Socket DC Input Fuse FUSE AC INPUT DC INPUT (Přední panel) (Zadní panel) Obrázek. 2-1 KR1000 Série uspořádání předního a zadního panelu V horní části KR1000 předního panelu je zobrazení led zobrazení provozních stavů ups a tlačítko pro zapnutí/vypnutí, jak je zobrazeno na obrázku 2-2. Tvar panelu, vzhled a umístění kontrolních ED, tlačítka pro vypnutí/zapnutí na modelu KR2000 a KR3000 jsou stejné jak je zobrazeno na obrázku 2-2. Podle toho v jakém provozním módu se UPS nachází, svítí příslušné ED a to: vstupní napájení (INE), kontrolka pro bypass (BYPASS), pro střídač (INVERTER), stav baterií (), zatížení UPS (OAD) a kontrolka která se rozsvítí v případě závady (FAUT). Stav zátěže a nabití baterií se zobrazuje pomocí čtyř ED, každá zobrazuje 25% z celkové kapacity. BYPASS INE INV OAD 100% 100% ON POWER BAT FAUT Obrázek. 2-2 KR1000 panel kontrolek KR2000 Série provedení předního a zadního panelu Provedení předního a zadního panelu modelů KR2000 a KR2000 je zobrazeno na obrázku Na zadní straně je umístěn vypínač pro vstupní napájení a pro box s bateriemi. Manuál UPS KEHUA KR kVA 7/24

8 UPS Operation Status Indicator ight BYPASS ON INE INV. OAD 100% 100% POWER FAUT BAT. Battery Breaker Mains power Breaker ON POWER RS232 RS232 Port AC Input/Output Terminal N N AC INPUT GND AC OUTPUT Air intake hole on front panel DC Input DC INPUT Fan AC Output Sockets AC OUTPUT (Přední panel) (Zadní panel) Obrázek. 2-3 KR2000 Série uspořádání předního a zadního panelu KR3000 Série provedení předního a zadního panelu Provedení předního a zadního panelu modelů KR3000 a KR3000 je zobrazeno na obrázku Na zadní straně je umístěn vypínač pro vstupní napájení a pro box s bateriemi. Vrchní jistič je pro odpojení/připojení baterií, dolní jistič je pro zapnutí/vypnutí hlavního napájení. Síťový přívodní konektor a výstupní je na zadní straně a každý má tři kontakty (,N,GND psáno z leva doprava). UPS Operation Status Indicator ight BYPASS ON INE INV. OAD 100% 100% POWER FAUT BAT. Battery Breaker Mains power Breaker ON POWER RS232 RS232 Port AC Input/Output Terminal N N AC INPUT GND AC OUTPUT Air intake hole on front panel DC Input DC INPUT Fan AC Output Sockets AC OUTPUT (Přední panel) (Zadní panel) Obrázek. 2-4 KR3000 Série, uspořádání předního a zadního panelu Manuál UPS KEHUA KR kVA 8/24

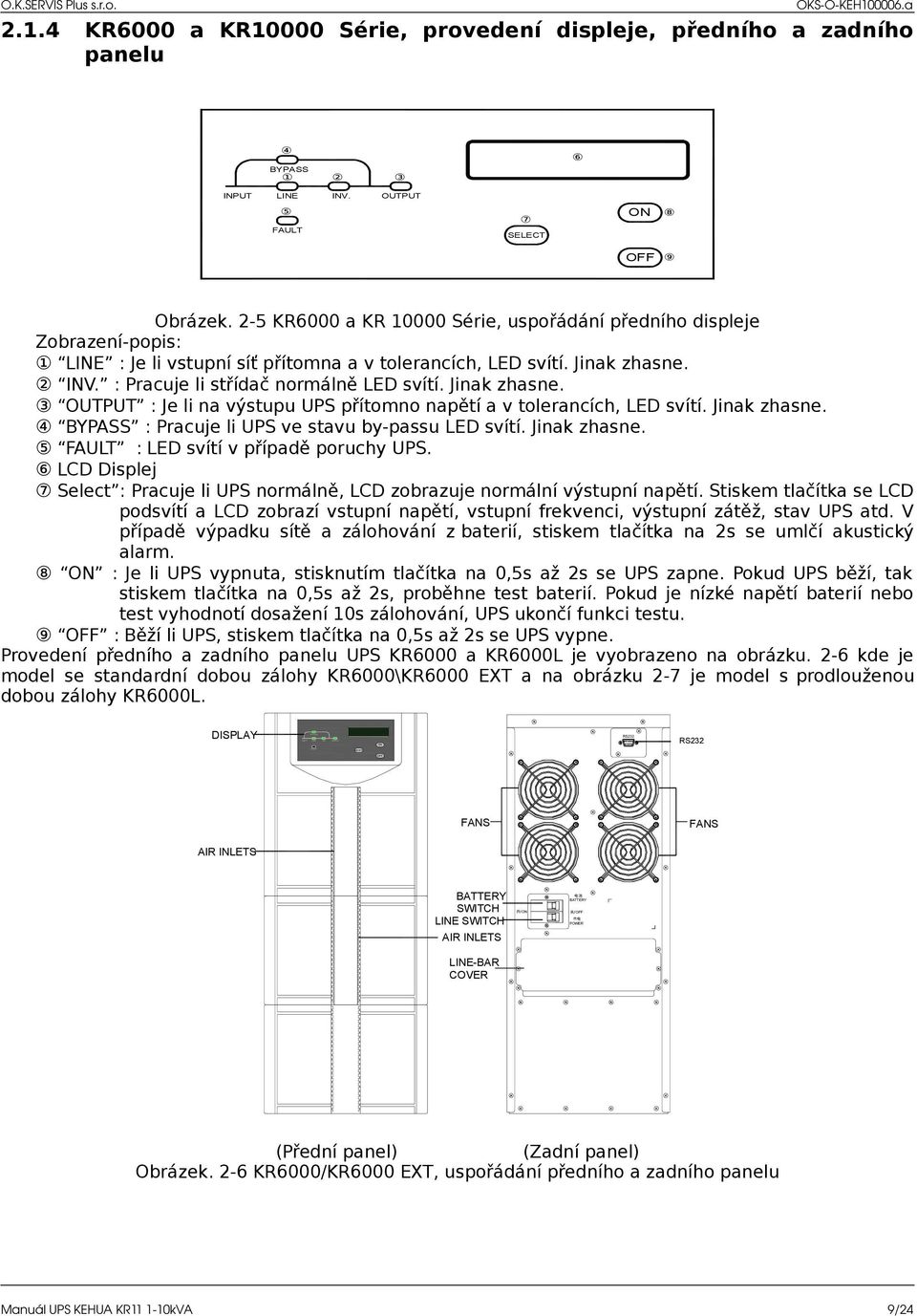

9 INPUT BYPASS INE FAUT INV. OUTPUT SEECT ON O.K.SERVIS Plus s.r.o KR6000 a KR10000 Série, provedení displeje, předního a zadního panelu 4 BYPASS INPUT INE INV. OUTPUT 5 FAUT 7 SEECT ON 8 9 Obrázek. 2-5 KR6000 a KR Série, uspořádání předního displeje Zobrazení-popis: 1 INE : Je li vstupní síť přítomna a v tolerancích, ED svítí. Jinak zhasne. 2 INV. : Pracuje li střídač normálně ED svítí. Jinak zhasne. 3 OUTPUT : Je li na výstupu UPS přítomno napětí a v tolerancích, ED svítí. Jinak zhasne. 4 BYPASS : Pracuje li UPS ve stavu by-passu ED svítí. Jinak zhasne. 5 FAUT : ED svítí v případě poruchy UPS. 6 CD Displej 7 Select : Pracuje li UPS normálně, CD zobrazuje normální výstupní napětí. Stiskem tlačítka se CD podsvítí a CD zobrazí vstupní napětí, vstupní frekvenci, výstupní zátěž, stav UPS atd. V případě výpadku sítě a zálohování z baterií, stiskem tlačítka na 2s se umlčí akustický alarm. 8 ON : Je li UPS vypnuta, stisknutím tlačítka na 0,5s až 2s se UPS zapne. Pokud UPS běží, tak stiskem tlačítka na 0,5s až 2s, proběhne test baterií. Pokud je nízké napětí baterií nebo test vyhodnotí dosažení 10s zálohování, UPS ukončí funkci testu. 9 : Běží li UPS, stiskem tlačítka na 0,5s až 2s se UPS vypne. Provedení předního a zadního panelu UPS KR6000 a KR6000 je vyobrazeno na obrázku. 2-6 kde je model se standardní dobou zálohy KR6000\KR6000 EXT a na obrázku 2-7 je model s prodlouženou dobou zálohy KR6000. DISPAY RS232 RS232 FANS FANS AIR INETS SWITCH INE SWITCH AIR INETS 电 池 开 / ON 关 / 市 电 POWER INE-BAR COVER (Přední panel) (Zadní panel) Obrázek. 2-6 KR6000/KR6000 EXT, uspořádání předního a zadního panelu Manuál UPS KEHUA KR kVA 9/24

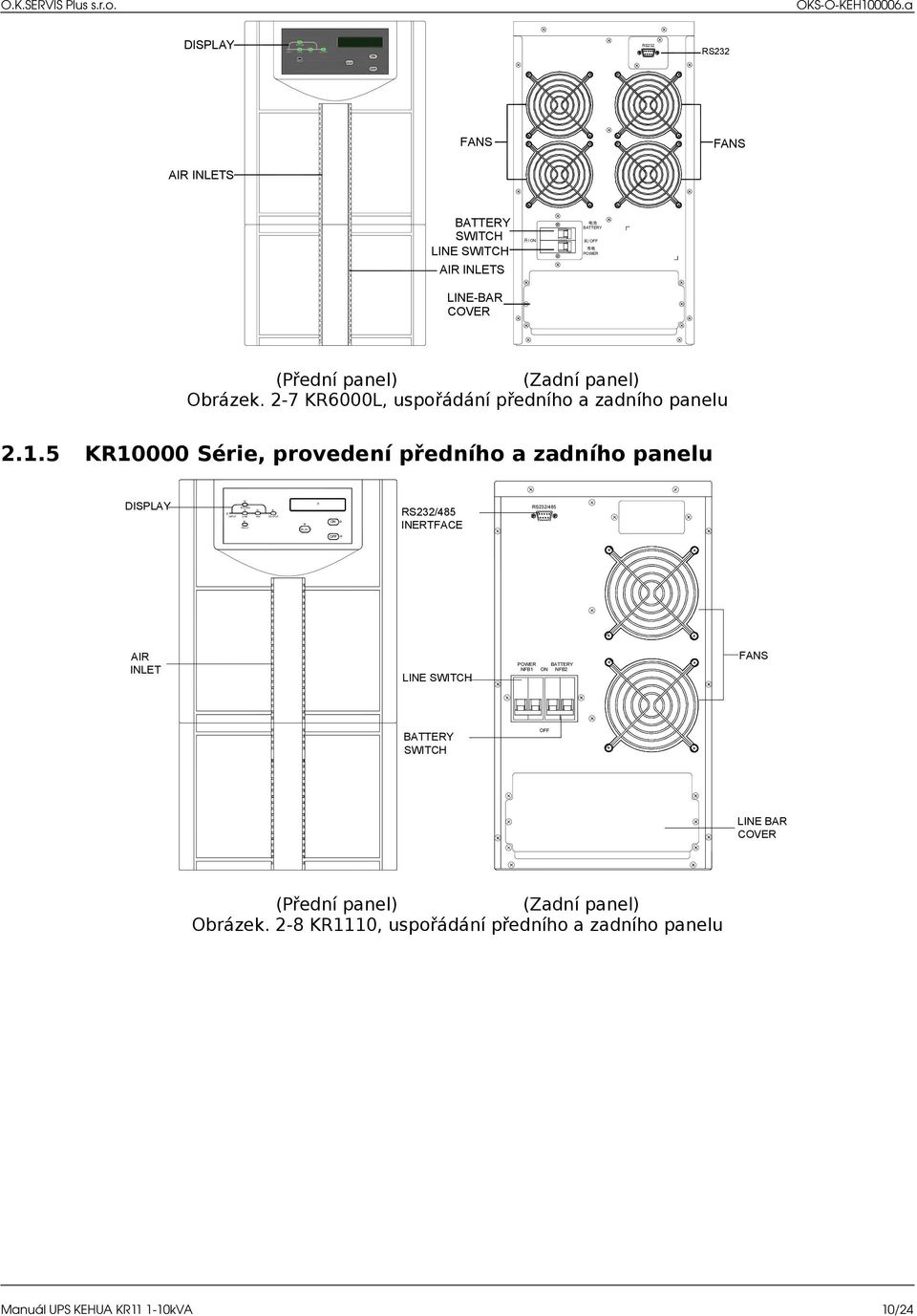

10 INPUT BYPASS INE FAUT INV. OUTPUT INPUT BYPASS INE FAUT SEECT INV. OUTPUT SEECT O.K.SERVIS Plus s.r.o. DISPAY ON RS232 RS232 FANS FANS AIR INETS SWITCH INE SWITCH AIR INETS 电 池 开 / ON 关 / 市 电 POWER INE-BAR COVER (Přední panel) (Zadní panel) Obrázek. 2-7 KR6000, uspořádání předního a zadního panelu KR10000 Série, provedení předního a zadního panelu DISPAY ON 9 RS232/485 INERTFACE RS232/ AIR INET INE SWITCH POWER NFB1 ON NFB2 FANS SWITCH INE BAR COVER (Přední panel) (Zadní panel) Obrázek. 2-8 KR1110, uspořádání předního a zadního panelu Manuál UPS KEHUA KR kVA 10/24

11 INPUT BYPASS INE FAUT INV. OUTPUT SEECT O.K.SERVIS Plus s.r.o. DISPAY ON 9 RS232/485 INERTFACE RS232/ Fan AIR INET INE SWITCH POWER ON FANS SWITCH INE BAR COVER (Přední panel) (Zadní panel) Obrázek. 2-9 KR1110 EXT, uspořádání předního a zadního panelu 2.2 Základní principy Je li vstupní síť v normálu, usměrní se a stabilizuje toto vstupní napětí na stejnosměrné napětí +/- 360Vdc, které je vstupním napětím pro střídač DC/AC, který na výstupu produkuje čisté napětí 230V/50Hz. Zároveň přes dobíječ (charger) jsou dobíjeny baterie. Je li vstupní napětí abnormální nebo zcela chybí, je napětí z baterií zvyšováno na měniči DC/DC na +/-360Vdc, kterým je opět napájen výstupní DC/AC střídač. Pro případ poruchy nebo přetížení UPS je zde automatický by-pass (statich switch SW), který v těchto případech umožní bezvýpadkově napájet zálohované obvody obejitím přímo ze sítě (tedy bez zálohy). Základní princip UPS zobrazuje blokový schematický diagram na obrázku 2.10, na vstupu je střídač polovičním řízením, DC/DC měnič navyšuje napětí z baterií do vstupu střídače DC/AC pomocí dvojčinného neb boost obvodu. Pro změnu účiníku slouží aktivní obvod s řízením pomocí UC3854, zatímco dobíječ je plně izolovaný. 230Vac PFC AC/DC DC/AC SW OAD DC/DC CHARGE Obrázek blokově schematický diagram UPS. Manuál UPS KEHUA KR kVA 11/24

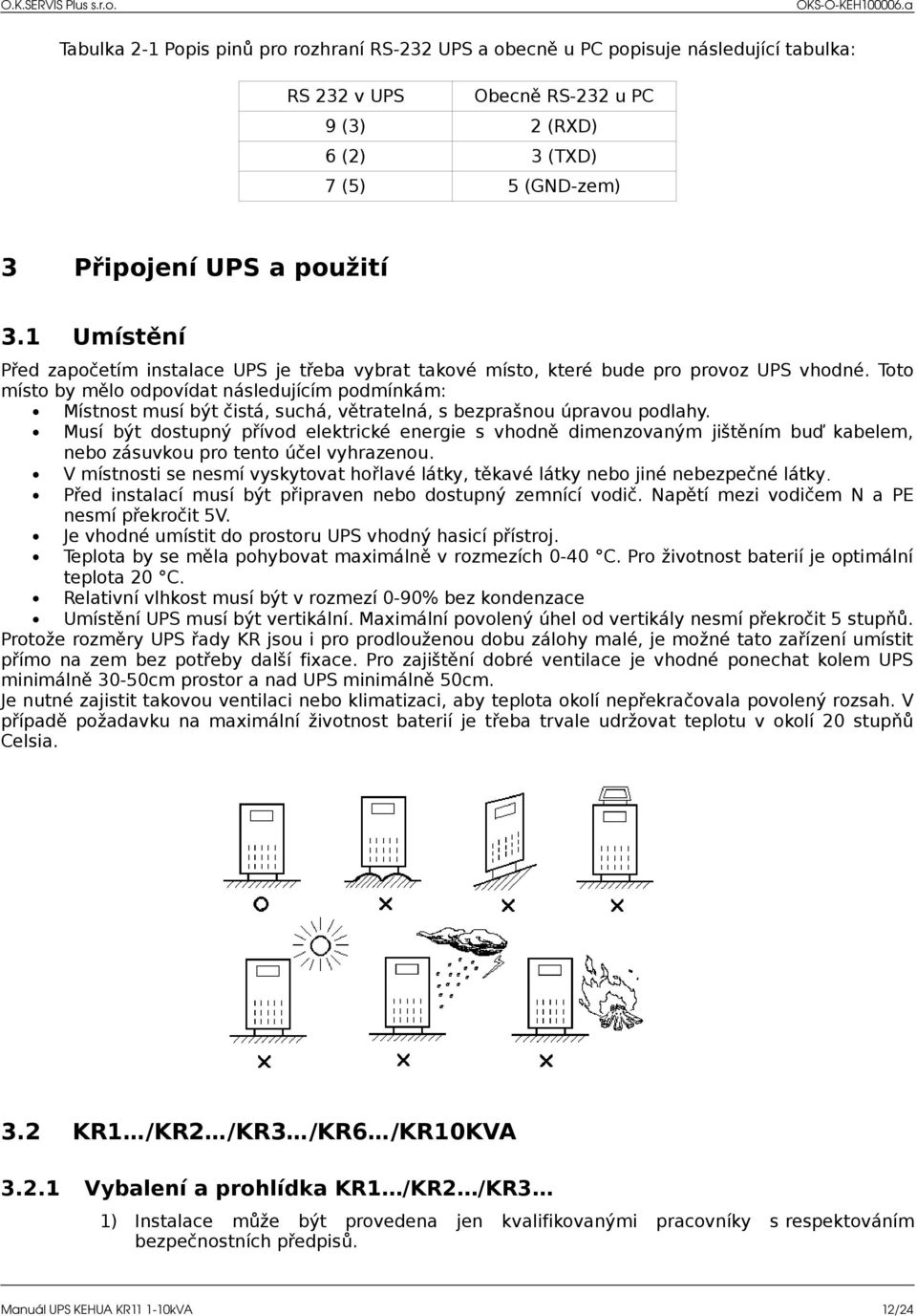

12 Tabulka 2-1 Popis pinů pro rozhraní RS-232 UPS a obecně u PC popisuje následující tabulka: RS 232 v UPS Obecně RS-232 u PC 9 (3) 2 (RXD) 6 (2) 3 (TXD) 7 (5) 5 (GND-zem) 3 Připojení UPS a použití 3.1 Umístění Před započetím instalace UPS je třeba vybrat takové místo, které bude pro provoz UPS vhodné. Toto místo by mělo odpovídat následujícím podmínkám: Místnost musí být čistá, suchá, větratelná, s bezprašnou úpravou podlahy. Musí být dostupný přívod elektrické energie s vhodně dimenzovaným jištěním buď kabelem, nebo zásuvkou pro tento účel vyhrazenou. V místnosti se nesmí vyskytovat hořlavé látky, těkavé látky nebo jiné nebezpečné látky. Před instalací musí být připraven nebo dostupný zemnící vodič. Napětí mezi vodičem N a PE nesmí překročit 5V. Je vhodné umístit do prostoru UPS vhodný hasicí přístroj. Teplota by se měla pohybovat maximálně v rozmezích 0-40 C. Pro životnost baterií je optimální teplota 20 C. Relativní vlhkost musí být v rozmezí 0-90% bez kondenzace Umístění UPS musí být vertikální. Maximální povolený úhel od vertikály nesmí překročit 5 stupňů. Protože rozměry UPS řady KR jsou i pro prodlouženou dobu zálohy malé, je možné tato zařízení umístit přímo na zem bez potřeby další fixace. Pro zajištění dobré ventilace je vhodné ponechat kolem UPS minimálně 30-50cm prostor a nad UPS minimálně 50cm. Je nutné zajistit takovou ventilaci nebo klimatizaci, aby teplota okolí nepřekračovala povolený rozsah. V případě požadavku na maximální životnost baterií je třeba trvale udržovat teplotu v okolí 20 stupňů Celsia. 3.2 KR1 /KR2 /KR3 /KR6 /KR10KVA Vybalení a prohlídka KR1 /KR2 /KR3 1) Instalace může být provedena jen kvalifikovanými pracovníky s respektováním bezpečnostních předpisů. Manuál UPS KEHUA KR kVA 12/24

13 2) Při instalaci kabeláže nezapomínejte na jmenovité zatížení síťového přívodu. 3) Prověřte, zda obal a obsah dodávky nejsou poškozeny. Ihned informujte dopravce, zjistíte-li známky poškození. Uchovejte obaly na bezpečném místě pro případ použití v budoucnosti. 4) Zajistěte, že přívod je odpojen a zabezpečen proti případnému opětnému zapnutí. 3.3 Výběr vodičů obecně Výběr vstupního jištění Na vstupním přívodu UPS by měl být nainstalován vhodný jistící prvek nebo vhodný rozvaděč. Berte ohledy na velikost dobíjecího proudu, proudovou zátěž. Vstupní jistič může být krát větší než proud na vstupu do UPS. Doporučené hodnoty jsou v tabulce 3-1. Tabulka 3-1 Popis pinů pro rozhraní RS-232 UPS a obecně u PC popisuje následující tabulka: AC Vstup DC Vstup Aktuální proud A KR1000 KR2000 KR3000 KR6000 KR10000 Doporučený Aktuální Doporučený Aktuální Doporučený Aktuální Doporučený Aktuální jistič proud jistič proud jistič proud jistič proud A A A A A A A A Doporučený jistič A Výběr průměru vodičů vstupních/výstupních Pro výběr dimenzování vodičů jak vstupních, tak výstupních a vodičů pro baterie slouží následující tabulka. V tabulce 3-2 jsou doporučené hodnoty průřezů doporučených vodičů. Tabulka 3-2 doporučené průřezy vodičů: Proudová kapacita (A) Guma (25 C) Plast (25 C) Průřez vodiče (mm 2 ) Připojení vodičů Připojujte přívodní a vývodní kabely pouze v případě, že jsou všechny jistící prvky vypnuty a UPS je řádně připojena. Připojení vstupu UPS Je-li UPS připojena šňůrou, použijte správnou zásuvku s ochranou a dbejte na dimenzování zásuvky. Připojení výstupu UPS Výstup těchto modelů je zásuvkový nebo na svorkovnici. Pouze připojte šňůru se zátěží do výstupních zásuvek nebo připojte výstup pomocí kabelu na připravenou svorkovnici. Dbejte na správnou dimenzi připojovacího kabelu KR1000 Série Způsob zapojení všech vstupů a výstupů u KR1000 je zobrazen na obrázku 3-1. Manuál UPS KEHUA KR kVA 13/24

14 RS232 Socket output to load Socket output to load AC OUTPUT Socket output to load DC INPUT Commercial power socket AC INPUT FUSE DC input (36VDC)! For long time-delay UPS, connect to commercial power first, then to battery expansion line. Commercial power input Obr. 3-1 KR1000 schéma připojení Vstup i výstup střídavé sítě je u UPS KR1000 jen prostřednictvím zásuvek. Pro prodlouženou dobu zálohy je nutné připojit externí baterie pomocí 6-pinového konektoru. Nejprve připojte UPS ke vstupní síti a potom připojte externí baterie KR2000 Série Způsob zapojení všech vstupů a výstupů u KR2000 je zobrazen na obrázku 3-2. ON POWER RS232! For long time-delay UPS, connect to commercial power first, switch on air switch, then connect to battery expansion line. Commercial power input Terminal output to load DC INPUT (72VDC) N N AC INPUT GND AC OUTPUT DC INPUT! Output socket load sharing Socket output to load Socket output to load AC OUTPUT Obr. 3-2 KR2000 schéma připojení U UPS ST2000 je vstupní síť připojena prostřednictvím svorkovnice. Výstup je možný prostřednictvím zásuvek nebo svorkovnice. Celkový výkon odebíraný ze zásuvek resp. svorkovnice je sčítán. Zatížení jednotlivě výstupních konektorů by nemělo překročit 5A. Při připojování vstupního kabelu na svorkovnici sejměte vrchní kryt, připojte přívodní kabel a po té namontujte kryt svorkovnice zpět. Svorkovnice je označena zleva doprava (fáze), N (nula), GND (zem). Před zakrytováním pro jistotu zkontrolujte zapojení správné připojení vodičů. Pro prodloužené doby zálohy nejprve připojte UPS ke vstupní síti a až poté připojte externí baterie. Manuál UPS KEHUA KR kVA 14/24

15 3.4.3 KR3000 Série Způsob zapojení všech vstupů a výstupů u KR3000 je zobrazen na obrázku 3-3. ON POWER RS232! For long time-delay UPS, connect to commercial power first, switch on air switch, then connect to battery expansion line. Commercial power input Terminal output to load DC INPUT (96VDC) N N AC INPUT GND AC OUTPUT DC INPUT! Output socket load sharing Socket output to load Socket output to load AC OUTPUT Obr. 3-3 KR3000 schéma připojení U UPS ST2000 je vstupní síť připojena prostřednictvím svorkovnice. Výstup je možný prostřednictvím zásuvek nebo svorkovnice. Celkový výkon odebíraný ze zásuvek resp. svorkovnice je sčítán. Zatížení jednotlivě výstupních konektorů by nemělo překročit 5A. Při připojování vstupního kabelu na svorkovnici sejměte vrchní kryt, připojte přívodní kabel a po té namontujte kryt svorkovnice zpět. Svorkovnice je označena zleva doprava (fáze), N (nula), GND (zem). Před zakrytováním pro jistotu zkontrolujte zapojení správné připojení vodičů. Pro prodloužené doby zálohy nejprve připojte UPS ke vstupní síti a až poté připojte externí baterie KR6000 Série Svorkovnice KR6000 Série jsou chráněny krytem, po sejmutí ochranného krytu lze vidět provedení svorkovnice tak jak je zobrazeno na obrázku 3-4 kde je typ KR6000 a na obrázku 3-5 kde jsou tipy KR6000. Obr. 3-4 KR6000 schéma připojení svorkovnice Manuál UPS KEHUA KR kVA 15/24

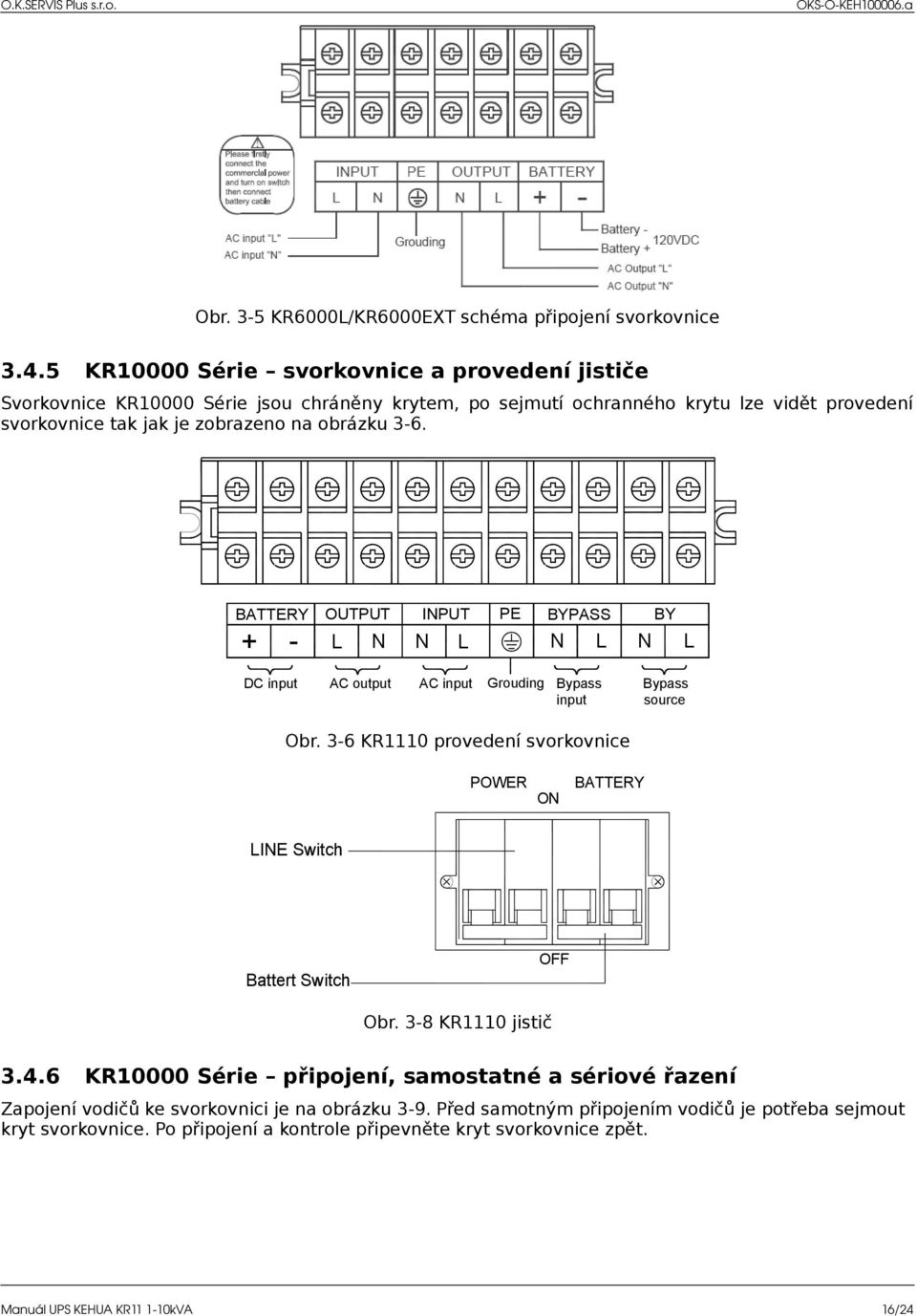

16 Obr. 3-5 KR6000/KR6000EXT schéma připojení svorkovnice KR10000 Série svorkovnice a provedení jističe Svorkovnice KR10000 Série jsou chráněny krytem, po sejmutí ochranného krytu lze vidět provedení svorkovnice tak jak je zobrazeno na obrázku OUTPUT N N INPUT PE BYPASS N N BY DC input AC output AC input Grouding Bypass input Bypass source Obr. 3-6 KR1110 provedení svorkovnice POWER ON INE Switch Battert Switch Obr. 3-8 KR1110 jistič KR10000 Série připojení, samostatné a sériové řazení Zapojení vodičů ke svorkovnici je na obrázku 3-9. Před samotným připojením vodičů je potřeba sejmout kryt svorkovnice. Po připojení a kontrole připevněte kryt svorkovnice zpět. Manuál UPS KEHUA KR kVA 16/24

17 (240VDC) + - AC Output "" AC Output "N" AC Input "N" AC Input "" + - OUTPUT N INPUT N PE BYPASS N BY N Short-connection-wire (connected befor leave factory) Bypass "" Bypass "N" Grounding Obr. 3-9 KR1110 schéma připojení svorkovnice Standby UPS2 Mains UPS1 BY N BYPASS N PE OUTPUT INPUT N N PE INPUT - + BY N BYPASS N OUTPUT + - N N Connected befor delivery Remove GND AC Input "" AC Input "N" AC Output "N" AC Output "" - + BYPASS "" BYPASS "N" GND AC Input "" AC Input "N" - + Obr KR1110 schéma připojení svorkovnice v sériovém řazení Manuál UPS KEHUA KR kVA 17/24

18 Připojení vstupu a výstupu 1. Poznámky k instalaci 1) UPS musí být instalována na místě s dobrou ventilací, mimo dosah vody, hořlavých plynů a korozivních látek. 2) Ověřte, zda ventilační mřížky UPS jsou volné. Kolem UPS ponechte alespoň 0,5 m volného místa. 3) Je-li UPS vybalena na velmi chladném místě, mohou se na UPS objevit zkondenzované kapky vody. V tomto případě je nutno počkat, dokud UPS zcela uvnitř nevyschne před instalací. Jinak hrozí nebezpečí úrazu elektrickým proudem. 2. Instalace Instalace musí být provedena odbornými pracovníky v souladu s místními bezpečnostními předpisy a podle následujících pokynů. Z bezpečnostních důvodů vypněte síťový přívod před instalací. Bateriový spínač musí být také vypnut, jedná-li se o model s prodlouženou autonomií ( model). 1. Odstraňte kryt svorkovnice na zadní stěně UPS (viz obrázek 3-5 a 3-6). 2. Pro KR6 () se doporučuje použít vodič Cu (6 mm²) nebo jiný izolovaný vodič odpovídající normě pro UPS kabeláž na vstupu a výstupu. 3. Pro KR10 () se doporučuje použít vodič Cu (10 mm²) nebo jiný izolovaný vodič odpovídající normě pro UPS kabeláž na vstupu a výstupu. 4. Připojte vstupní a výstupní vodiče na příslušné vstupy a výstupy na svorkách podle dále uvedeného obrázku. 5. Průřez ochranného zemního vodiče by měl být nejméně takový, jak bylo uvedeno výše pro jednotlivé modely, a měl by být zelenožlutý. 6. Po provedené instalaci zkontrolovat správnost. 7. Je-li to zapotřebí, instalujte ochranný zemní chránič na výstupu UPS. 8. Před připojením zátěže nejprve vypněte všechny zátěže, proveďte jejich připojení a poté zapínejte jednotlivé zátěže postupně. 9. Nezávisle na tom je-li UPS připojena k zátěži, na výstupu může mít napětí. Části uvnitř UPS mohou být také pod napětím i po vypnutí UPS. Aby bylo zaručeno, že na výstupu nebude žádné napětí, vypněte síťové napájení a pak i baterie. 10. Před zapnutím se doporučuje dobíjet baterie po dobu 8 hodin. Po připojení zapněte vstupní spínač do polohy On a UPS začne dobíjet baterie automaticky. ze také zapnout UPS hned bez předchozího dobíjení baterií, ale doba zálohování (autonomie) bude nižší než standardní. 11. Napětí mezi nulovým vodičem a zemnícím by mělo být nižší než 5V. POZOR: Nejprve připojte vstupní síť, jistič vstupní sítě dejte do polohy ON a až poté připojte bateriové vodiče. 4 Vybavení a údržba 4.1 Kontrola před zapnutím 1. Zkontrolovat, že UPS je na vhodném místě. 2. Zkontrolovat jištění přívodního kabelu. 3. Zkontrolovat správnost připojení do zásuvek resp. svorkovnic. 4. Přesvědčit se, že zátěž je odpojena nebo vypnuta. 5. Přesvědčit se, že zátěž určená pro zálohování nepřevyšuje výkonem výkon UPS. 6. Přesvědčit se, že napětí baterií je normální. 7. Zkontrolovat, že vstupní napětí souhlasí s údajem pro UPS. 4.2 Postup zapnutí 1. Pro UPS KR2000, 3000, 6000 se ujistěte, že je vstupní jistič v poloze ON (pro KR1000 se postupuje rovnou od bodu 2) 2. Stiskněte tlačítko ON na UPS. Rozsvítí se ED (INV) Inverter a po určité době zhasne ED BYPASS. V tomto okamžiku je startovací procedura ukončena a zařízení pracuje korektně. Počkejte Manuál UPS KEHUA KR kVA 18/24

19 přibližně 20 sekund a poté postupně připojujte zátěž tak, že začnete od největší zátěže a budete pokračovat k nejmenší. 4.3 Denní zapínání a vypínání 1. Pro denní operaci zapnutí UPS stiskněte tlačítko ON, UPS se zapne a po cca 10 vteřinách zapínejte (připojujte zátěž) 2. Před denním vypnutím UPS vypněte nebo odpojte zátěž, nechte UPS běžet cca 10 minut bez zátěže, aby se ochladily interní prvky UPS a potom stiskem tlačítka, tím vypnete UPS. 4.4 Informace k údržbě o baterie a UPS, bezpečnost 1. Pokud není zařízení používáno delší dobu, je nutné baterie dobít po dobu alespoň 10 hodin. 2. Před použitím UPS po delším nepoužívání dobijte baterie po dobu 10 hodin po startu UPS. UPS může být v té době použita pro napájení zátěže. Je však třeba počítat s možnou zkrácenou dobou zálohy v případě výpadku vstupního napětí po dobu dobíjení baterií. 3. Normálně by baterie měly být jednou za 6 měsíců vybity a znovu nabity. Nejprve nechte baterie vybít až do okamžiku vypnutí UPS a potom je nechte minimálně 10 hodin dobíjet. 4. V případě použití UPS v nadměrně teplém prostředí by se cyklus vybití a nabití baterií měl opakovat po cca dvou měsících. 5. Nikdy nekombinujte v UPS (v sadě) baterie různé kapacity, typu nebo výrobce. 6. Pro čištění baterií použijte jen suchý hadr, případně jen čistou vodu. Nikdy nepoužívejte jakékoli olejové substance, benzin, jakákoli organická rozpouštědla a čističe. 7. Chraňte baterie před ohněm. 8. Pokud nebudete UPS používat, vypněte ji tlačítkem. 9. UPS neobsahuje žádné části, které by mohl opravovat zákazník. Po dosažení životnosti baterie musí dojít k výměně (po 3-5 letech při teplotě okolí 20 C). Nastane-li tento případ, kontaktuje prodejce. 10. UPS této řady vyžadují jen minimální údržbu. Baterie používané pro standardní modely jsou uzavřené, olovnato-kyselinové a bezúdržbové. U těchto UPS se vyskytují jen minimální opravy. Jediný požadavek je na pravidelné dobíjení baterie kvůli maximálnímu prodloužení životnosti. Jeli UPS připojena na síťové napájení pak nezávisle na tom je-li zapnuta dochází k dobíjení baterie a také funguje ochrana před přílišným nabitím a vybitím. 11. V normálních podmínkách je životnost baterie 3 až 5 let. Ve zhoršených podmínkách by se měla baterie měnit dříve. Výměnu by měli provádět kvalifikovaní pracovníci. 12. Nevyměňujte baterie jednotlivě. Všechny baterie by se měly měnit najednou podle instrukcí dodavatele baterií. 13. Před manipulací s bateriemi odložte vodivou bižuterii, jako jsou náhrdelníky, náramkové hodinky a prsteny. 14. Je-li zapotřebí vyměnit propojovací kabely, kupte stejné, jako byly původní od autorizovaného prodejce, aby nevzniklo nebezpečí přehřátí nebo přeskoku jiskry, která může způsobit požár kvůli nevhodné kapacitě. 15. Neotvírejte nebo neničte baterie, unikající elektrolyt je vysoce jedovatý a škodlivý pro pokožku a oči. 16. Nezkratujte kladný a záporný pól baterie, hrozí úraz el. proudem nebo požár. 17. Přesvědčte se, že na přívodech baterie není napětí. Bateriový obvod není oddělen od vstupních napěťových obvodů. Mezi póly baterie a zemí se mohou vyskytovat náhodná napětí. 18. I při vypnutém vstupním spínači jsou části uvnitř UPS připojeny k bateriím a mohou se vyskytovat náhodná napětí. Proto před zahájením prací na údržbě a při opravách vypněte spínač bateriového bloku nebo rozpojte propojovací vodič na bateriích. 19. Na bateriích bývá nebezpečné napětí a může protékat nebezpečný proud. Všechny údržbové práce jako výměna baterií musejí být prováděny kvalifikovanými pracovníky znalými problematiky. Nikdo jiný by neměl s bateriemi pracovat. 20. Pro zvýšení spolehlivosti zařízení a zálohování, které poskytuje, jako i jeho životnosti se doporučuje provádět preventivní prohlídky zařízení a servis. V případě zájmu o tuto službu kontaktujte firmu dovozce a autorizovaný servis UPS. Manuál UPS KEHUA KR kVA 19/24

20 5 FAQ řešení poruchových stavů Jestliže dojde k závadě po startu nebo v průběhu provozu UPS, zkuste řešit vzniklou situaci dle popisu níže Porucha 1 Napájení je normální; UPS poskytuje 230VAC na výstupu, ale je indikován stav zálohování z baterií a zní zvukový signál alarmu. Možné řešení: Nestabilní vstup střídavé sítě může být způsoben špatným kontaktem na nějakém spojovacím bodu (zásuvka, svorkovnice) Porucha 2 Po instalaci UPS a spuštění UPS tlačítkem ON se přepálí pojistka nebo UPS nefunguje. Možná příčina: Špatné zapojení třížilového vodiče na vstupu. Například nula nebo fáze je zapojena na PE kontakt. Rovněž může být špatně zapojen vodič na výstupu. Porucha 3 Po startu UPS je na výstupu 230VAC, ale UPS pracuje v režimu BYPASS. Možná příčina: Na výstup UPS je připojena větší zátěž, než je výkon UPS. Snižte zátěž, nebo instalujte vyšší výkon UPS. Pokud stav práce na BYPASS trvá jen krátce a pak pomine a UPS pracuje normálně, jedná se o normální stav, nebo o stav, kdy například jen při zapnutí některých spotřebičů se krátkodobě přesáhne nominální výkon UPS. Porucha 4 CD i výstup UPS je normální po startu UPS. Ale výstup je zastaven v okamžiku, kdy se připojí zátěž. Příčina: (1)UPS je přetížena, nebo je na výstupu krátké spojení. Zkontrolujte zátěž a případně ji snižte nebo odhalte zdroj krátkého spojení. (2)Chyba v sledu připínání zátěže, kdy se doporučuje připojovat jako první největší zátěže. Restartujte UPS a připojujte zátěže v pořadí jejich velikosti (sestupně). Porucha 5 UPS pracuje po startu, ale po nějaké chvíli se automaticky vypne. Příčina: Baterie nejsou nabity a UPS pracuje v zálohování z baterií (není vstupní napětí, nebo není UPS připojena k síti). Vypnutí je ochranou baterií před podbitím. Zkontrolujte připojení, zapněte UPS a nechte dobít baterie minimálně 10 hodin. V případě nedobití baterií by mohlo dojít k dalšímu samovolnému vybíjení baterií pod doporučenou úroveň a zároveň i nevratným poškození baterií. Porucha 6 Po běžném provozu s normálním stavem vstupu na CD zazní zvukový alarm a je zobrazen alarm nízkého napětí baterií. Příčina: Příliš nízké napětí způsobí, že UPS pracuje v režimu vybíjení baterií. Jakmile baterie dosáhnou nízkého napětí, spustí se alarmové hlášení. Problém 7 UPS pracuje normálně. V okamžiku výpadku napětí vstupní sítě, UPS nezálohuje. Příčina: Baterie nejsou připojeny k UPS nebo je na nich jiná závada. 5.1 Další poruchové stavy Chování UPS Dlouhý zvukový signál, svítí poruchová ED, UPS je přepnuta do BYPASS režimu, střídač nepracuje UPS pracuje normálně, ale při výpadku vstupní sítě Možné příčiny 1. Přetížení nebo krátké spojení způsobí automatické vypnutí UPS 2. Špatná funkce řízení 3. Vadná základní deska UPS 4. Ochran před přehřátím 1. Vadné baterie Manuál UPS KEHUA KR kVA 20/24

21 nepracuje Nepřerušený zvukový alarm a UPS pracuje normálně UPS pracuje a PC rovněž pracují v pořádku. Po výpadku napětí UPS pracuje, ale PC se neřízeně vypnou Všechny ED na panelu jsou zhasnuty 2. Vadný dobíječ, baterie se nedobíjely, když bylo vstupní napětí v pořádku. 3. Špatný kontakt mezi bateriemi a UPS Abnormální vstupní napětí, které je mimo meze tolerance. Špatné zemnění s výsledkem příliš vysokých plovoucích napětí na nulovém vodiči a vodiči PE Špatný kontakt nebo porucha CD řídícího panelu 6 Balení, transport, uskladnění Na kartonovém obalu je umístěná nálepka s označením směru a držet v suchu (keep dry), zacházejte opatrně, tímto koncem nahoru, limit počtu uložení na sobě, také o jaký model se jedná a další důležité informace. Při transportu by jste měli s UPS zacházet opatrně aby jste zabránili případnému pádu a poškození. UPS by měla být uskladněna v suchých prostorách. Neměla by být vystavena povětrnostním vlivům jako je déšť atd. Měla by být skladována v teplotním rozmezí -25 C ~ +55 C (kromě baterií). Toto je doporučeno pro standardní zařízení a baterie by měly být umístěny v teplotním rozmezí mezi 0 C ~ 40 C a relativní vlhkosti mezi 20% ~ 80% bez kondenzace. UPS by neměla být uskladněna současně s nebezpečnými plyny a chemikáliemi, také by mělo být zabráněno uložení ve velkých elektromagnetických polích a prostorách s velkými mechanickými vibracemi. Skladovací doba při dodržení těchto podmínek by neměla přesáhnout 6 měsíců a baterie by měly být vyměněny popřípadě dobity každé 3 měsíce. Manuál UPS KEHUA KR kVA 21/24

22 OBSAH BEZPEČNOSTNÍ PODMÍNKY A DAŠÍ DŮEŽITÉ INFORMACE Přehled Profil Modelové značení vysvětlení Parametry Struktura UPS a základní principy Obecná stavba UPS KR1000 Série - přední a zadní pohled KR2000 Série provedení předního a zadního panelu KR3000 Série provedení předního a zadního panelu KR6000 a KR10000 Série, provedení displeje, předního a zadního panelu KR10000 Série, provedení předního a zadního panelu Základní principy Připojení UPS a použití Umístění KR1 /KR2 /KR3 /KR6 /KR10KVA Vybalení a prohlídka KR1 /KR2 /KR Výběr vodičů obecně Výběr vstupního jištění Výběr průměru vodičů vstupních/výstupních Připojení vodičů KR1000 Série KR2000 Série KR3000 Série KR6000 Série KR10000 Série svorkovnice a provedení jističe KR10000 Série připojení, samostatné a sériové řazení...16 Manuál UPS KEHUA KR kVA 22/24

23 Připojení vstupu a výstupu Vybavení a údržba Kontrola před zapnutím Postup zapnutí Denní zapínání a vypínání Informace k údržbě o baterie a UPS, bezpečnost FAQ řešení poruchových stavů Další poruchové stavy Balení, transport, uskladnění Manuál UPS KEHUA KR kVA 23/24

24 POKYNY PRO NAHAŠOVÁNÍ ZÁVAD A POŽADAVKŮ NA SERVISNÍ ZÁSAH NA ZAŘÍZENÍ (UPS, IUEST, STABIIZÁTOR, STŘÍDAČ...) SERVISU O.K.SERVIS Plus s.r.o. Technický servis firmy O.K. SERVIS Plus s.r.o. je k dispozici non-stop 24 hodin denně, 365 dní v roce. Zákazník má k dispozici tři čísla mobilních telefonů, na která je možno non-stop 24 hodin denně hlásit požadavky na servis V případě obsazení nebo nedostupnosti jednoho z nich, volejte prosím jiné z čísel. Následně po ohlášení poruchy na mobilní telefon zašlete prosím stručné potvrzení požadavku na servis em na adresu servisplus@oks.cz. Telefonní spojení do firmy O.K. SERVIS Plus s.r.o.: (neslouží k oznamování požadavků na servis) Adresa sídla firmy: Cukrovarská 957/21b, Praha 9 Adresa obchodních kanceláří firmy: Cukrovarská 957/21b, Praha 9 Pošt. adresa firmy: Cukrovarská 957/21b, Praha 9 Adresa servisu firmy: Cukrovarská 957/21b, Praha 9 Manuál UPS KEHUA KR kVA 24/24
