1 EATON TOUR 2015 Instalační přístroje řady xeffect

2 Názvosloví MCB instalační jistič (miniature circuit breaker) RCD obecné označení proudového chrániče (residual current device) RCCB proudový chránič bez nadproudové ochrany (residual current circuit breaker) RCBO; RCD/MCB proudový chránič s nadproudovou ochranou (residual current breaker with overcurrent protection) 2 2

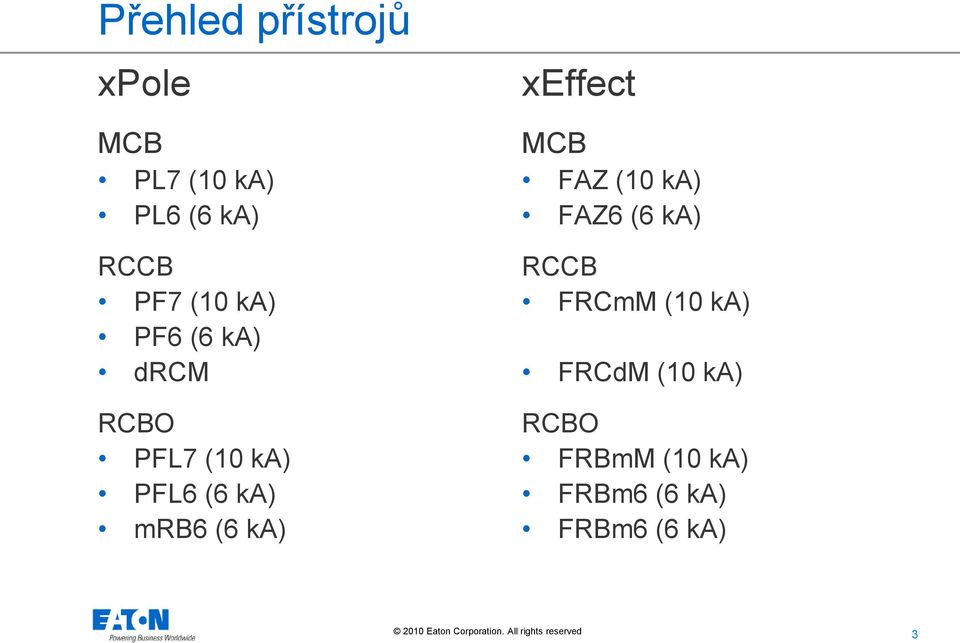

3 Přehled přístrojů xpole MCB PL7 (10 ka) PL6 (6 ka) RCCB PF7 (10 ka) PF6 (6 ka) drcm RCBO PFL7 (10 ka) PFL6 (6 ka) mrb6 (6 ka) xeffect MCB FAZ (10 ka) FAZ6 (6 ka) RCCB FRCmM (10 ka) FRCdM (10 ka) RCBO FRBmM (10 ka) FRBm6 (6 ka) FRBm6 (6 ka) 3 3

4 Pro koho je řada xeffect určena? Pro průmyslové a komerční instalace Zákazník, kterému nestačí portfolio výrobků xpole Výrobce jednoúčelových strojů exportujících výrobky do zahraničí Potřeba mezinárodních a speciálních certifikací 4 4

5 Porovnání instalačních jističů PL7, PL6 ČSN EN (10 ka) Barevné ovládací páčky (PL7) FAZ, FAZ6 ČSN EN (10 ka) ČSN EN (15 ka) UR (UL 1077) CSA Char. B, C, D Char. B, C, D, K, S, Z Dostupné v UL verzi Lloyds Register Certifikace pro lodě (GER, USA, IT, NOR, GB 5 5

6 Porovnání proudových chráničů PF7, PF6 ČSN EN FRCmM ČSN EN Více verzí jmenovitého proudu (80A, 16A) drcm Typy A, R, U FRCdM Typy A, R, U, B, B+, Bfq Více verzí jmenovitého proudu In a jmenovitého reziduálního proudu I Δn 6 6

7 Porovnání proudových chráničů s nadproudovou ochranou PFL7, PFL6 Pouze 1+N pól mrb6 Pouze typ A FRBmM 1+N, 2, 3 pól Více verzí jmenovitého proudu Zpožděné typy (G) FRBm6 Typy A a AC 7 7

8 xeffect výhody Digitální proudový chránič typu B, B+ a Bfq Digitální proudový chránič s nadproudovou ochranou typu A - FRBdM Testovací interval jeden rok Vestavěná měřící a monitorovací funkce (upozornění před vybavením chrániče) Jasný stav chrániče indikovaný LED Celosvětové použití (IEC, UL, CCC, Lloyd s Register atd.) Vysoká přesnost snížené riziko nežádoucích vypnutí 8 8

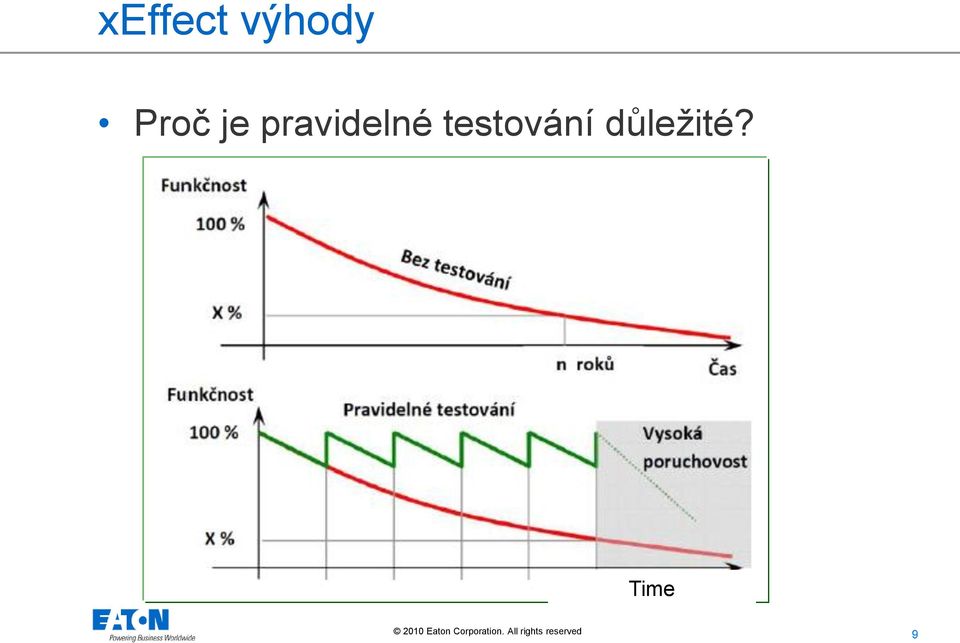

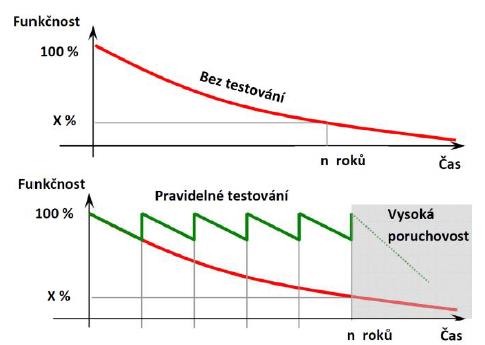

9 xeffect výhody Proč je pravidelné testování důležité? Time 9 9

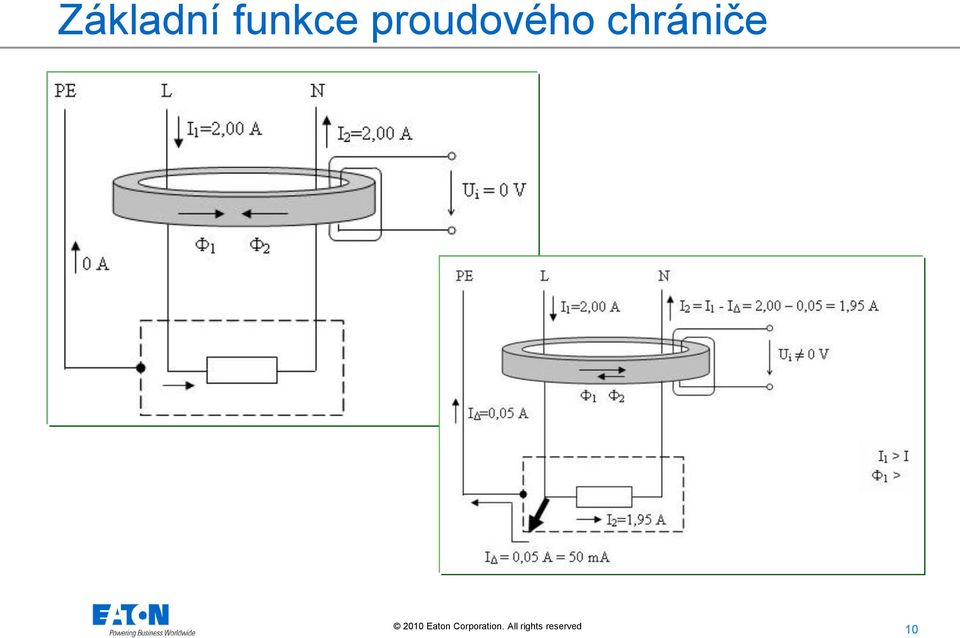

10 Základní funkce proudového chrániče 10 10

11 Citlivost na jednotlivé druhy reziduálních proudů Obvod Proud zátěží Reziduální proud 11 11

12 Citlivost na jednotlivé druhy reziduálních proudů Obvod Proud zátěží Reziduální proud 12 12

13 Citlivost na jednotlivé druhy reziduálních proudů Obvod Proud zátěží Reziduální proud 13 13

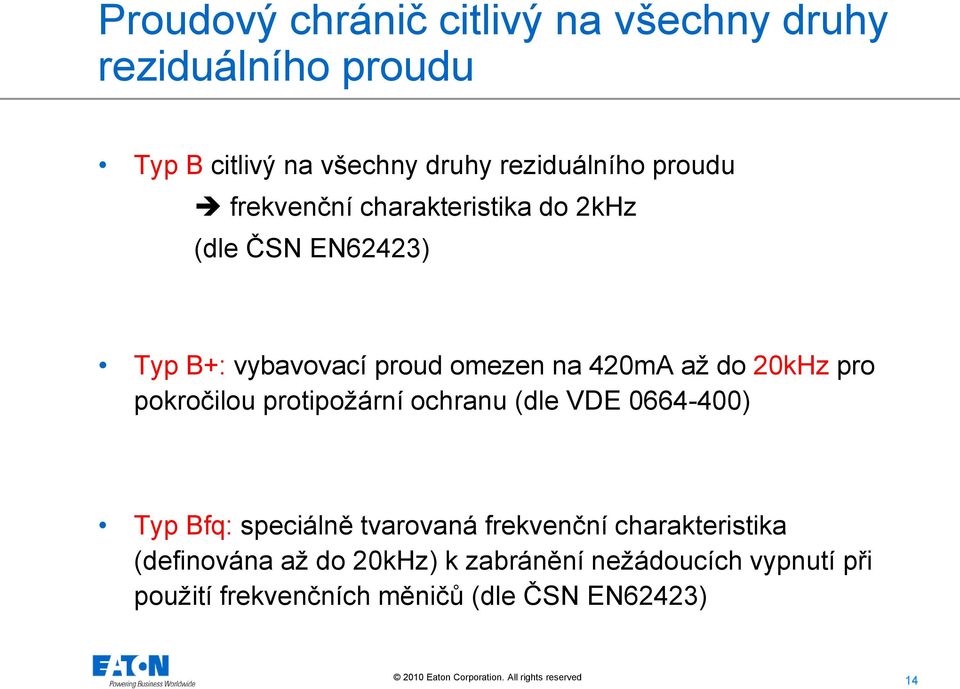

14 Proudový chránič citlivý na všechny druhy reziduálního proudu Typ B citlivý na všechny druhy reziduálního proudu frekvenční charakteristika do 2kHz (dle ČSN EN62423) Typ B+: vybavovací proud omezen na 420mA až do 20kHz pro pokročilou protipožární ochranu (dle VDE ) Typ Bfq: speciálně tvarovaná frekvenční charakteristika (definována až do 20kHz) k zabránění nežádoucích vypnutí při použití frekvenčních měničů (dle ČSN EN62423) 14 14

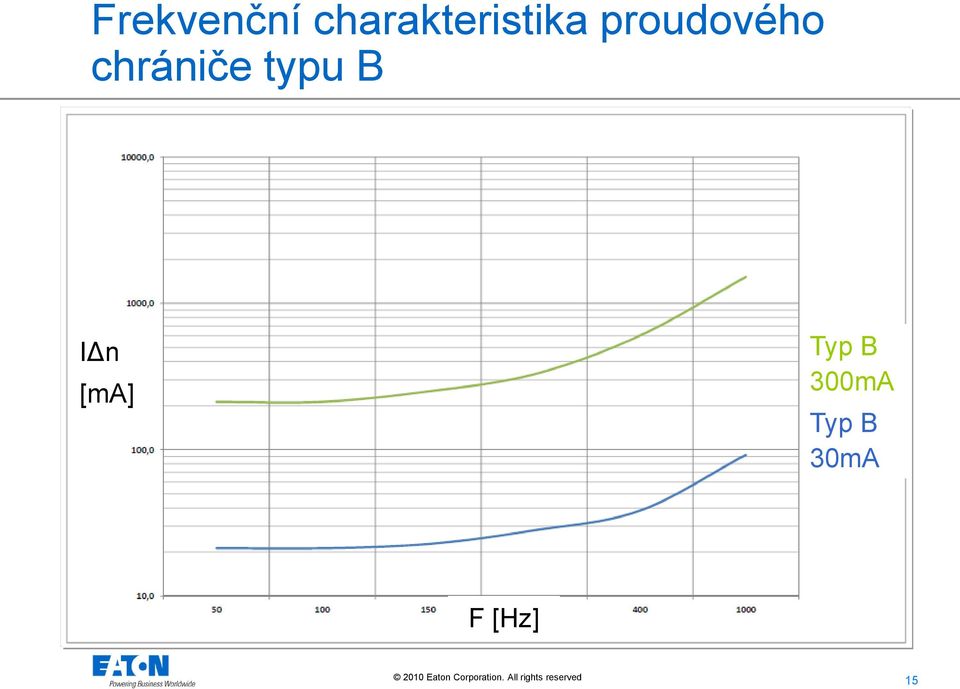

15 Frekvenční charakteristika proudového chrániče typu B IΔn [ma] Typ B 300mA Typ B 30mA F [Hz] 15 15

16 Frekvenční charakteristika proudového chrániče typu B+ a Bfq IΔn [ma] Typ Bfq 300mA Typ B+ 300mA Typ B+ 30mA F [Hz] 16 16

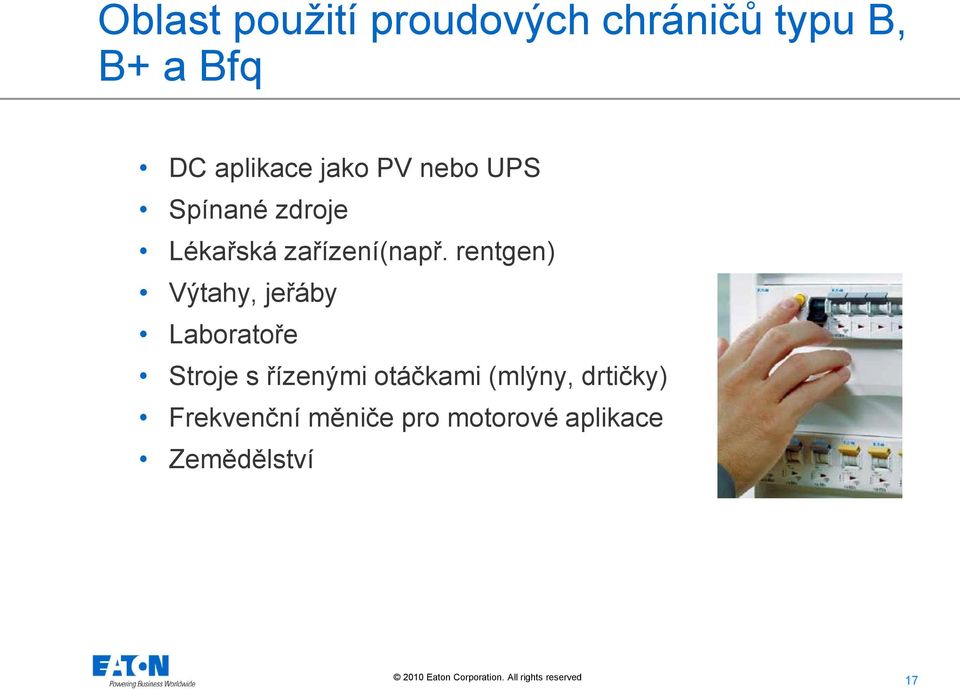

17 Oblast použití proudových chráničů typu B, B+ a Bfq DC aplikace jako PV nebo UPS Spínané zdroje Lékařská zařízení(např. rentgen) Výtahy, jeřáby Laboratoře Stroje s řízenými otáčkami (mlýny, drtičky) Frekvenční měniče pro motorové aplikace Zemědělství 17 17

18 Kdy použít typ B, B+ nebo Bfq? Aplikace: Elektronické spotřebiče (spínané zdroje ), Frekvenční měniče (pumpy, lékařská zařízení, výtahy, eskalátory, ventilační a klimatizační systémy ) DC systémy (PV, UPS ) Nebezpečí požáru: Čerpací stanice Zemědělství Lakovny Bioplynové stanice Průmyslové aplikace s výkonovými frekvenčními měniči Motorové aplikace Stroje s řízenými otáčkami Typ B Typ B+ Typ Bfq 18 18

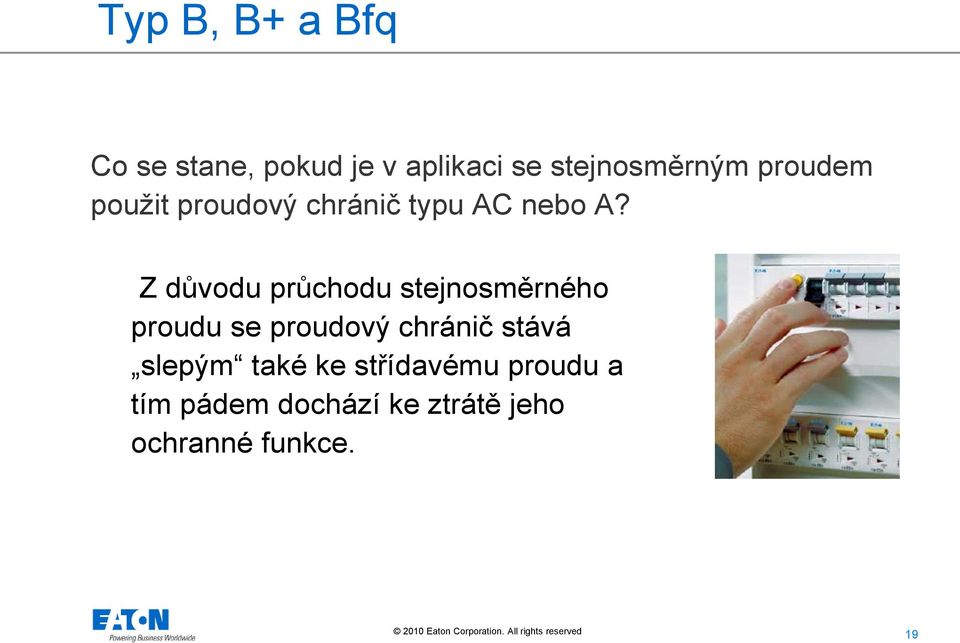

19 Typ B, B+ a Bfq Co se stane, pokud je v aplikaci se stejnosměrným proudem použit proudový chránič typu AC nebo A? Z důvodu průchodu stejnosměrného proudu se proudový chránič stává slepým také ke střídavému proudu a tím pádem dochází ke ztrátě jeho ochranné funkce

20 Typ B, B+ a Bfq Napájení RCCB Typ A RCCB Typ B Zátěž vyžadující typ A Zátěž vyžadující typ B 20 20

21 Typ B, B+ a Bfq Napájení Napájení RCCB Typ B RCCB Typ A RCCB Typ B RCCB Typ B Zátěž vyžadující typ A Zátěž vyžadující typ B Zátěž vyžadující typ A Zátěž vyžadující typ B 21 21

22 Funkce digitálního proudového chrániče Měření úrovně reziduálního proudu Místní signalizace pomocí LED Vzdálená signalizace bezpotenciálovým kontaktem Odhalení poruch před nežádoucím vypnutím Snížení počtu neplánovaných servisních zásahů Snížení času odstávky Jedinečné řešení na trhu! 22 22

23 Proudový chránič typu B RCCB Typ B Se zpožděným nebo selektivním vybavením (G/B, S/B) 4 pólové FRCdM I n : 25-63A, 125A I Δn: 30mA, 300mA * * 125A Typy bez digitálních funkcí 23 23

24 Proudový chránič typu B+ RCCB Typ B+ Se zpožděným nebo selektivním vybavením (G/B+, S/B+) 4 pólové FRCdM I n : 25-63A, 125A I Δn: 30mA, 300mA * * 125A Typy bez digitálních funkcí 24 24

25 Proudový chránič typu B+ RCCB Typ Bfq Se zpožděným nebo selektivním vybavením (G/Bfq, S/Bfq) 4 pólové I n : 25-63A, 125A I Δn: 300mA * FRCdM * 125A Typy bez digitálních funkcí 25 25

26 Digitální proudový chránič s nadproudovou ochranou FRBdM Monitoring úrovně I Δ v reálném čase: Alarm 50% I Δ N Upozornění >30 50% I Δ N OK 30% I Δ N 26 26

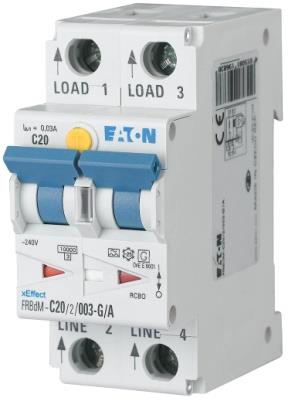

27 Digitální proudový chránič s nadproudovou ochranou FRBdM RCBO Typ A Se zpožděným vybavením (G/A) 1+N, 2 pólové FRBdM Vypínací charakteristiky jističe B, C, D I n : 6-25A I Δn: 30, 100mA 27 27

28 Oblast použití digitálních přístrojů Důraz na ochranu osob před účinky elektrického proudu Nemocnice, pečovatelské domy Školky a školy Doprava (silniční tunely, osvětlení) Hasičské zbrojnice, Stanice záchranné služby Jaderné elektrárny Letiště Zimní střediska (Vleky, Kabinové lanovky) 28 28

29 Oblast použití digitálních přístrojů Důraz na omezení neočekávaných výpadků způsobujících finanční ztráty Prodejní řetězce (chladící řetězec) Výtahy a eskalátory Hotely (příklad z praxe: 200 z 400 přístrojů selže po 4 letech) IT zařízení (serverovny) Průmysl (petrochemický, automobilní ) 29 29

30 Oblast použití digitálních přístrojů Kdekoliv příjezd údržby trvá nadměrnou dobu: Větrné elektrárny Těžební zařízení (particularly offshore installations) BTS stanice Meteorologické stanice Všechny instalace bez obsluhy 30 30
