Požární bezpečnost. Konstrukční řešení požární bezpečnosti staveb. Pro bezpecnejší život

Transkript

1 Požární bezpečnost Konstrukční řešení požární bezpečnosti staveb Pro bezpecnejší život

2 02 Obsah KDE CO NAJDETE 03 Předmluva Siniat Požární bezpečnost základní pojmy Stěnové systémy Stropní podhledové systémy Střešní systémy Obklady ocelových konstrukcí Poznámky

3 Siniat 03 PŘEDMLUVA OBSAH KATALOGU JE URČEN VŠEM, KTEŘÍ SE PODÍLEJÍ NA VÝBĚRU STAVEBNÍCH KONSTRUKCÍ A JEJICH ČÁSTÍ, PROJEKTOVÁNÍ, DODÁVCE, MONTÁŽI, DOKONČENÍ, PROVOZU A ÚDRŽBĚ STAVEB. Předmětem obsahu katalogu je poskytnout souhrnné informace nejen uvedením platných právních a technických předpisů v době vydání katalogu, ale také technické podrobnosti jednotlivých výrobků. Tento přehled umožňuje mít jak pro projektanta, realizační firmu, tak také pro schvalující orgán potřebné informace tak, aby byly splněny požadavky právních a technických předpisů platných v České republice, a to v ucelené a uživatelsky přívětivé formě. Požární bezpečnost staveb je důležitým prvkem bezpečnostních hledisek staveb a jejich částí. V předpisech je zařazena jako druhé hledisko za požadavky na stabilitu objektu. Toto její významné zařazení je důležité nejen z hlediska ochrany zdraví a života osob ve stavbách, ale také z hlediska ochrany majetku. Ochrana zdraví a životů osob se systémem požadavků předpisů požaduje u běžných staveb řádově v minutách, v průmyslových objektech v desítkách minut, u zvláštních staveb, jako jsou například tunely nebo kryty v desítkách minut nebo hodinách. Ochrana majetku, tedy zachování stavby při a po požáru se požaduje řádově v desítkách minut, až do mezního času 180 minut. Ne nepodstatnou je jak výkresová část jednotlivých výrobků při instalaci, tak také uvedení konkrétních podmínek montáže. Jednoznačné podmínky montáže jsou základem dodržení technických požadavků výrobce s cílem dosažení deklarovaných hodnot a kritérií. To proto, aby v případě požáru byla stavba po požadovanou dobu odolná negativním účinkům požáru a jeho negativním důsledkům. Významným faktorem bezpečnostních hledisek jsou také požadavky pojišťoven. U objektů, které jsou pojištěny, se jedná o dodržení nejen požadavků předpisových, ale také splnění požadavků v oblasti risk managementu. Pojišťovny přebírají pojistnou smlouvou riziko provozovatele a proto mají zájem podstatně více než předpisy, chránit zdraví a životy osob a majetek. Čím více bude provedeno opatření ke snížení škod, tím bude nižší riziko, tím budou škody nižší. To významně platí pro zajištění následných škod, mnohdy představující vyšší ztráty než škody přímé. Pro tuto oblast poskytuje katalog dostatečný rozsah informací a údajů. Je tedy příležitost, aby se výběrem našich výrobků a výrobkových sestav při sjednávání pojištění jednalo také o přidané hodnotě, kterou lze v katalogu najít. Výsledkem může být jednání o výši pojistné částky, která vždy vychází z existujícího reálného rizika. Dosaženými hodnotami a kritérii našich výrobků lze o snížení rizika jednat a společně dospět k úsporám. Na pojistném, na nižších následcích požárů, tedy na následných škodách.

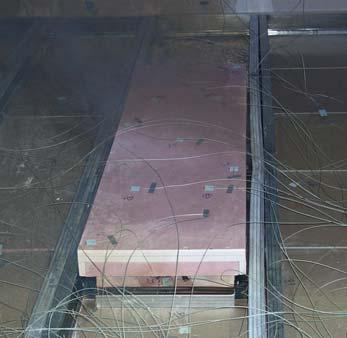

4 04 Siniat VÁŠ PARTNER PRO KONSTRUKČNÍ ŘEŠENÍ POŽÁRNÍ BEZPEČNOSTI STAVEB SINIAT JE MLADÁ ZNAČKA S TRADICÍ. JSME PODNIK SKUPINY ETEX GROUP S.A. SE SÍDLEM V BRUSELU S MEZINÁRODNÍ PŮSOBNOSTÍ, A JAKO TAKOVÝ SE NEUSTÁLE ROZVÍJÍME A ROZŠIŘUJEME A ZDOKONALUJEME NABÍDKU NAŠICH SLUŽEB. NA ZÁKLADĚ HLUBOKÝCH ZNALOSTÍ A DESÍTEK LET ZKUŠENOSTÍ NA POLI SUCHÉ STAVBY JSME SE STALI SKUTEČNÝM SPECIALISTOU VE SVÉM OBORU. Siniat dimenze suché výstavby Nedílnou součástí naší firemní strategie jsou progresivní inovace. V našich nejmodernějších technických vývojových střediscích v Lyonu a Avignonu vyvíjíme nové výrobky a řešení pro rostoucí požadavky. Současně neustále rozšiřujeme funkčnost systémů suché výstavby a výrobků pro ně. Provádíme obsáhlé zkoušky jejich zvukoizolačních, tepelnětechnických a požárních vlastností. Toto naše rozsáhlé know-how v oblasti suché výstavby tvoří základ pro řešení, která vycházejí vstříc požadavkům trhu a jsou současně progresivní. My ve společnosti Siniat totiž víme, co žádají sádrokartonáři, architekti a projektanti, co chtějí prodejny stavebnin i investoři a stavebníci. Se sádrokartonovými deskami a stavebními materiály pro suchou výstavbu Siniat lze budovat životní prostory, které jdou s dobou. Špičkové výrobky Siniat bodují svými vynikajícími stavebněfyzikálními a technickými vlastnostmi ve všech důležitých oblastech: ochraně proti hluku, požární bezpečnosti, ochraně proti vlhkosti atd. Bezpečnější budova s výrobky a systémy Siniat Každý i sebemenší požár představuje potenciální ohrožení lidí, zvířat, majetku a prostředí. Preventivní a konstrukční řešení požární bezpečnosti staveb má proto jediný cíl: učinit opatření ještě před vypuknutím požáru a zamezit šíření ohně. Budovy proto musejí být projektovány a stavěny tak, aby v nouzové situaci poskytovaly optimální bezpečnost při evakuaci a co nejlepší ochranu záchranářům i zachraňovaným. Siniat nabízí bezpečné a ekonomické protipožární konstrukce pro téměř všechna konstrukční opatření uvnitř budov. Kromě osvědčených normovaných konstrukcí soustavně vyvíjíme inovativní protipožární řešení, jejichž funkčnost necháváme zkoušet v renomovaných akreditovaných zkušebnách. Jako Siniat disponujeme komplexním know-how v oblasti požární bezpečnosti a také potřebnými expertízami. To je velká výhoda, zejména když potřebujete skloubit stavební a protipožární požadavky s ekonomickými zájmy všech zúčastněných. Přesvědčte se sami!

5 Siniat 05 Přehled desek Siniat a zařazení dle typu a třídy reakce na oheň SÁDROKARTONOVÉ DESKY název desky typ dle ČSN EN 520 typ dle DIN třída reakce na oheň dle LaGyp A GKB A2-s1,d0 LaGyp impregnovaná H2 GKBI A2-s1,d0 LaFlamm DF GKF A2-s1,d0 LaFlamm impregnovaná DFH2 GKFI A2-s1,d0 LaMassiv DF GKF A2-s1,d0 LaMassiv impregnovaná DFH2 GKFI A2-s1,d0 LaLegra A GKB A2-s1,d0 LaLegra impregnovaná H2 GKBI A2-s1,d0 LaSound D* ) GKB A2-s1,d0 LaSound DF GKF A2-s1,d0 LaSound impregnovaná DFH2 GKFI A2-s1,d0 LaPlura DFEH1RI GKFI A2-s1,d0 LaPlura konstrukční deska DFH1RI GKFI A2-s1,d0 LaFire DF GKF A2-s1,d0 SÁDROVÉ DESKY VYZTUŽENÉ VLÁKNY název desky typ dle ČSN EN La Hydro GM-FH1I ** ) A2-s1,d0 GM-FH2 ** ) A1 *) Pro použití v konstrukcích odpovídá deskám typu A (GKB) **) Pro použití v konstrukcích odpovídá deskám typu DF (GKF) Montáž Pravidla pro montáž se řídí základními pravidly montáže konstrukcí Siniat. Pro zachování deklarovaných vlastností konstrukce je nutné dodržet skladbu konstrukce tak, jak je uvedena v katalogu (zejména počet a typ desek v opláštění, tloušťku opláštění, tloušťku a objemovou hmotnost izolace). Je možné použít větší počet vrstev při zachování minimálně stejné celkové tloušťky opláštění. V konstrukcích Siniat mohou být použity pouze profily a příslušenství splňující požadavky norem ČSN EN 13963, 14195, a Nově Siniat nabízí i systémové profily a příslušenství, které výše uvedené normy splňují. Jakékoli změny, úpravy a alternativy řešení je nutné konzultovat s výrobcem. Montáž protipožárních konstrukcí může provádět pouze firma, která byla proškolena a seznámena s vlastnostmi a technologickými postupy platnými pro konstrukce Siniat a které bylo vystaveno oprávnění k aplikaci. Při opravách konstrukcí je nutné použít materiály a technologie montáže takové, aby nebyla snížena požární okolnost konstrukce. Opravy smí provádět pouze osoba s oprávněním k aplikaci. Platnost katalogu Platnost katalogu trvá do doby svého nového vydání, kterým se ruší platnost vydání předchozích. Aktuálně platný katalog může být doplňován a upřesňován v návaznosti na vývoji konstrukcí a realizaci nových zkoušek.

6 06 Požární bezpečnost-základní pojmy POŽÁRNÍ BEZPEČNOST ZÁKLADNÍ POJMY Vznik a průběh požáru V počátcích požáru i v jeho průběhu hraje zásadní roli reakce stavebních materiálů, konstrukcí a předmětů uvnitř daného prostoru na oheň. Vznik požáru je podmíněn přítomností hořlavých materiálů, dostatkem kyslíku a teplotou vznícení materiálů na daném místě. Čím je výskyt hořlavých materiálů menší a čím hůře dochází k jejich vznícení, tím nižší je riziko požáru. Reakce stavebních materiálů na oheň Všechny výrobky, které mají vliv na požární bezpečnost staveb jsou klasifikovány podle ČSN EN a zařazeny do tříd reakce na oheň (dříve hodnoceno jako stupeň hořlavosti). TŘÍDA REAKCE NA OHEŇ A1 A2 B C D E VLASTNOSTI / JAK PŘISPÍVAJÍ K VÝVINU POŽÁRU Nehořlavé / Ne Téměř nehořlavé / Ne Hořlavé / Velmi omezeně Hořlavé / Omezeně Hořlavé / Podstatně Hořlavé / Značně F není zařazeno do žádné třídy Požárně bezpečnostní řešení Pro každou stavbu je zpravidla zpracován projekt požárně bezpečnostního řešení (PBŘ). Tento projekt zpracovává projektant specialista. Projekt PBŘ vyhodnotí požární riziko stavby a stanoví opatření pro požární bezpečnost stavby. Jedním z možných opatření je i stanovení požární odolnosti konstrukcí. Na základě projektantem stanoveného požadavku požární odolnosti je pak možné zvolit vhodnou konstrukci ze sortimentu požárních konstrukcí Siniat. Druhy konstrukčních částí V ČR jsou stavební konstrukce z požárního hlediska hodnoceny také s ohledem na stavební materiály a výrobky použité v konstrukci, resp. třídy reakce na oheň těchto materiálů. Smyslem této klasifikace je stanovit chování stavební konstrukce při požáru jako celku. Dle těchto kritérií jsou konstrukce děleny na druhy: DP1 sestávají pouze z nehořlavých materiálů, případně mohou obsahovat hořlavé materiály pokud, jsou tyto uvnitř konstrukce a po stanovenou dobu nedojde k jejich vzplanutí a nesmí být na nich závislá únosnost a stabilita. DP2 - sestávají i z hořlavých částí, nosné části konstrukce mohou být nejhůře v třídě reakce na oheň D a musí být umístěny uvnitř konstrukce, kryté materiály třídy nejhůř A2 DP3 bez požadavků, všechny konstrukce, které nespadají do DP1 a DP2 Doplňková klasifikace podle vývinu kouře Doplňková klasifikace podle plameně hořících kapek (odkapávání) S1 téměř bez kouře d0 nevylučuje hořící kapky S2- střední emise kouře d1 vylučuje hořící kapky v malém S3- intenzivní emise kouře množství d2 nejsou požadavky Požární odolnost Hodnota požární odolnosti je stanovena mezním stavem a dobou po kterou SYMBOL R E I W S M KRITÉRIUM MEZNÍHO STAVU nosnost - únosnost a stabilita celistvost tepelně izolační schopnost-mezní teplota na neohřívaném povrchu tepelně izolační schopnost-mezní hustota tepelného toku na neohřívaném povrchu odolnost proti průniku kouře Odolnost proti mechanickému namáhání konstrukce musí splnit požadovaný mezní stav.

7 Požární bezpečnost-základní pojmy 07 Přehled základní legislativy ČSN EN 520 ČSN EN ČSN ČSN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ISO ČSN EN ČSN EN ISO 1716 ČSN EN ISO 1182 ČSN EN ČSN EN ČSN EN a zkušební metody ČSN EN Vyhl. MV č. 246/2001Sb. Sádrokartonové desky definice, požadavky, zkušební metody Sádrové desky vyztužené vlákny definice, požadavky, zkušební metody Upravené výrobky ze sádrokartonových desek - definice, požadavky, zkušební metody Požární bezpečnost staveb Společná ustanovení Zkoušení požární odolnosti Základní požadavky Zkoušení požární odolnosti nenosných prvků stěny Zkoušení požární odolnosti nenosných prvků podhledy Zkoušení požární odolnosti nosných prvků stěny Zkoušení požární odolnosti nosných prvků stropy a střechy Zkoušení požární odolnosti nosných prvků nosníky Zkoušení požární odolnosti nosných prvků sloupy Zkoušení požární odolnosti provozních instalací Vzduchotechnická potrubí Obklady stanovení požárně ochranné účinnosti Požární klasifikace stavebních výrobků a konstrukcí klasifikace podle výsledků zkoušek reakce na oheň Požární klasifikace stavebních výrobků a konstrukcí klasifikace podle výsledků zkoušek požární odolnosti kromě vzduchotechnických zařízení Požární klasifikace stavebních výrobků a konstrukcí klasifikace podle výsledků zkoušek reakce na oheň Zkoušení reakce stavebních výrobků na oheň Stavební výrobky kromě podlahových krytin vystavené tepelnému účinku jednotlivého hořícího předmětu Zkoušení reakce stavebních výrobků na oheň Stanovení spalného tepla Zkoušení reakce stavebních výrobků na oheň Zkouška nehořlavosti Spárovací materiály pro sádrokartonové desky - Definice, požadavky a zkušební metody Kovové konstrukční prvky pro sádrokartonové systémy Definice, požadavky a zkušební metody Kovové lišty a ozdobné profily pro použití se sádrokartonovými deskami Definice, požadavky Mechanické upevňovací prostředky pro systémy ze sádrokartonových desek - Definice, požadavky a zkušební metody Stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci) Požární odolnost je vlastnost konstrukce, u desek je hodnocena pouze jejich reakce na oheň

8 08 Stěnové systémy STĚNOVÉ SYSTÉMY SINIAT Stěnové systémy Siniat jsou oboustranně opláštěné příčky, nebo jednostranně opláštěné předsazené stěny a šachtové stěny s funkcí předělu. Jejich maximální výšky jsou limitovány a závisejí na konzolovém, přímkovém a plošném zatížení příčky, příp. na zatížení větrem. Použitelnost příček s ohledem na jejich max. výšku je rozdělena na dvě oblasti podle užitných kategorií specifikovaných v ČSN EN OBLAST UŽITÍ KATEGORIE MÍSTNOSTÍ PŘÍKLAD I II A B C1 C2 C3 C4 D obytné plochy domácností, lůžkové pokoje a čekárny v nemocnicích, ložnice hotelů a ubytoven, kuchyně, toalety kancelářské plochy plochy se shromažďováním lidí se stoly (školy, kavárny, jídelny, restaurace, čítárny, recepce) plochy se shromažďováním lidí se zabudovanými sedadly (kostely, divadla, kina, konferenční a přednáškové sály, zasedací místnosti, nádražní a jiné čekárny) plochy se shromažďováním lidí bez překážek pro pohyb (muzea, výstavní síně, přístupové plocha ve veřejných a administrativních budovách) plochy se shromažďováním lidí s pohybovými aktivitami (taneční sály, tělocvičny, jeviště) obchodní plochy v malých obchodech a obchodních domech ŘEŠENÍ POŽÁRNÍ BEZPEČNOSTI S PŘÍČKAMI SINIAT S KOVOVOU A DŘEVĚNOUPODNÍ KONSTRUKCÍ Profily Kovovou nosnou konstrukci příček tvoří ocelové pozinkované profily CW. Standardní rozteč profilů CW je 625 mm. Zhuštěním rozteče lze dosáhnout vyšší max. výšky konstrukce. Max. výška příček v závislosti na rozteči profilů je uvedena v tabulkách. Pro příčky s dřevěnou nosnou konstrukcí se použijí sloupky ze dřeva o min. objemové hmotnosti 400 kg/m 3. Minimální rozměr sloupků je 60x60 a 60x80 mm. Tepelná a akustická izolace Do příček může být vložena minerální izolace ze skelných nebo kamenných vláken, která vykazuje min. třídu reakce na oheň A2. Pokud je izolace nutná z důvodů požární odolnosti musí být dodrženy minimální tloušťky a objemové hmotnosti materiálu tak jak jsou uvedeny v tabulkách. Opláštění Pro zachování vlastností konstrukce je nutné dodržet typ a počet desek v opláštění a min. tl. opláštění, jak je uvedeno katalogu. Je možné použít větší počet vrstev při zachování minimálně stejné celkové tloušťky opláštění. Desky typu A lze v konstrukci nahradit impregnovanou variantou H2 a desky DF pak impregnovanými deskami DFH2. Základní požadavky na navazující stavební konstrukce Pro zachování požární odolnosti konstrukcí Siniat deklarovaných v tomto katalogu musí být tyto napojeny na konstrukce splňující minimálně stejné parametry požární odolnosti. Připojení ke stropu Připojení příček Siniat k masivnímu stropu musí být těsně zatmeleno. Při průhybu stropu < 10 mm není potřeba kluzné připojení. Profily CW musejí být zasunuty do namontovaného stropního profilu UW minimálně v délce 20 mm, přičemž vzdálenost mezi koncem profilu CW a základnou profilu UW má být cca mm. Při očekávaném průhybu stropu 10 mm je nutno připojení ke stropu zhotovit jako kluzné. Pokud lze předpokládat průhyb stropu v rozmezí 20 mm, je třeba pro kluzné připojení použít profily UW s delšími rameny. Svislé profily do nich přitom musejí zasahovat do hloubky nejméně 20 mm. Jiný způsob kluzného napojení je možné řešit individuálním detailem po konzultaci s výrobcem. Připojení příček s dřevěnou spodní konstrukcí k masivním stropům se provádí jako pevné. Aby se zamezilo prohoření nad příčku s dřevěnou spodní konstrukcí, ke třeba nad ni osadit těsně přiléhající příčný trám. Redukované připojení k fasádě Tato připojení je třeba vždy navrhnout tak, aby se při požáru mohla fasáda deformovat, aniž by docházelo k přenosům sil do konstrukce příčky. Otvory v příčkách U prvků, které budou osazeny do stěn, jako požární dveře, požární klapky, prostupy kabelů nebo potrubí, kabelové nebo potrubní přepážky či srovnatelné konstrukce, musí být jejich vhodnost prokázána příslušným osvědčením o požární odolnosi. Pro zabudování elektrokrabic v příčce smí být použity pouze krabice ze samozhášivých materiálů. Krabice nesmí být umístěny vstřícně proti sobě. Krabice je nutné odsadit min. 250 mm.

9 Stěnové systémy 09 SW11 Příčky s jednoduchou spodní konstrukcí a jednoduchým opláštěním Průkaz: PKO /AO 204 OZNAČENÍ TL. TL. TYP PROFIL ROZTEČ MAXIMÁLNÍ KONSTRUKCE PŘÍČKY DESKY DESKY 1 CW VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) OBJEMOVÁ mm mm mm mm m m mm kg/m³ CW50/75/1-12,5 75 1x 12,5 A, DF CW ,00 2,75 může být EI 30 CW50/75/1-12,5 75 1x 12,5 A, DF CW ,65 3,35 může být EI 30 CW50/75/1-12,5 75 1x 12,5 A, DF CW ,20 3,85 může být EI 30 CW75/100/1-12, x 12,5 A, DF CW ,50 3,75 může být EI 30 CW75/100/1-12, x 12,5 A, DF CW ,95 4,55 může být EI 30 CW75/100/1-12, x 12,5 A, DF CW ,70 5,25 může být EI 30 CW100/125/1-12, x 12,5 A, DF CW ,00 4,25 může být EI 30 CW100/125/1-12, x 12,5 A, DF CW ,05 5,55 může být EI 30 CW100/125/1-12, x 12,5 A, DF CW ,95 6,40 může být EI 30 CW50/75/1-12,5 75 1x 12,5 DF CW ,00 2,75 může být EI 45 CW50/75/1-12,5 75 1x 12,5 DF CW ,65 3,35 může být EI 45 CW50/75/1-12,5 75 1x 12,5 DF CW ,20 3,85 může být EI 45 CW75/100/1-12, x 12,5 DF CW ,50 3,75 může být EI 45 CW75/100/1-12, x 12,5 DF CW ,95 4,55 může být EI 45 CW75/100/1-12, x 12,5 DF CW ,70 5,25 může být EI 45 CW100/125/1-12, x 12,5 DF CW ,00 4,25 může být EI 45 CW100/125/1-12, x 12,5 DF CW ,05 5,55 může být EI 45 CW100/125/1-12, x 12,5 DF CW ,95 6,40 může být EI 45 CW50/80/ x 15 DF CW ,15 2,85 může být EI 60 CW50/80/ x 15 DF CW ,85 3,50 může být EI 60 CW50/80/ x 15 DF CW ,45 4,05 může být EI 60 CW75/105/ x 15 DF CW ,50 3,90 může být EI 60 CW75/105/ x 15 DF CW ,20 4,80 může být EI 60 CW75/105/ x 15 DF CW ,00 5,50 může být EI 60 CW100/130/ x 15 DF CW ,25 4,80 může být EI 60 CW100/130/ x 15 DF CW ,40 5,85 může být EI 60 CW100/130/ x 15 DF CW ,40 6,80 může být EI 60, pro příčky vyšší než 4 m je nutné použít desky typu DF

10 10 Stěnové systémy SW11 Příčky s jednoduchou spodní konstrukcí a jednoduchým opláštěním masivními deskami Průkaz: PKO /AO 204 OZNAČENÍ TL. TL. TYP PROFIL ROZTEČ MAXIMÁLNÍ KONSTRUKCE PŘÍČKY DESKY DESKY 1, * CW VÝŠKA I (0,5 kn/m) II (1,0 kn/m) IZOLACE OBJEMOVÁ mm mm mm mm m m mm kg/m³ CW50/100/ x 25 A CW ,80 1,80 může být EI 60 CW50/100/ x 25 A CW ,60 3,60 může být EI 60 CW75/125/ x 25 A CW ,00 3,00 může být EI 60 CW75/125/ x 25 A, DF CW ,30 5,30 může být EI 60 CW100/150/ x 25 A, DF CW ,00 6,00 může být EI 60 CW100/150/ x 25 A, DF CW ,50 6,50 může být EI 60 CW150/200/ x 25 A, DF CW ,00 7,00 může být EI 60 CW150/200/ x 25 A, DF CW ,50 7,50 může být EI 60, pro příčky vyšší než 4 m je nutné použít desky typu D * Desky jsou kladeny naležato PO SW12 Příčky s jednoduchou spodní konstrukcí a dvojitým opláštěním Průkaz: PKO /AO 204 OZNAČENÍ KONSTRUKCE TL. PŘÍČKY TL. DESKY TYP DESKY 1 PROFIL ROZTEČ CW MAXIMÁLNÍ VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) OBJEMOVÁ mm mm mm mm m m mm kg/m³ CW50/75/2-12, x12,5 A, DF ,00 3,50 může být EI 60 CW50/75/2-12, x12,5 A, DF ,55 4,20 může být EI 60 CW50/75/2-12, x12,5 A, DF ,30 4,85 může být EI 60 CW75/100/2-12, x12,5 A, DF ,50 5,00 může být EI 60 CW75/100/2-12, x12,5 A, DF ,30 5,75 může být EI 60 CW75/100/2-12, x12,5 A, DF ,30 6,65 může být EI 60 CW100/125/2-12, x12,5 A, DF ,50 5,75 může být EI 60 CW100/125/2-12, x12,5 A, DF ,85 7,20 může být EI 60 CW100/125/2-12, x12,5 A, DF ,05 8,30 může být EI 60 CW50/75/2-12, x12,5 DF ,00 3,50 může být EI 90 CW50/75/2-12, x12,5 DF ,55 4,20 může být EI 90 CW50/75/2-12, x12,5 DF ,30 4,85 může být EI 90 CW75/100/2-12, x12,5 DF ,50 5,00 může být EI 90 CW75/100/2-12, x12,5 DF ,30 5,75 může být EI 90 CW75/100/2-12, x12,5 DF ,30 6,65 může být EI 90 CW100/125/2-12, x12,5 DF ,50 5,75 může být EI 90 CW100/125/2-12, x12,5 DF ,85 7,20 může být EI 90 CW100/125/2-12, x12,5 DF ,05 8,30 může být EI 90 CW50/80/ x15 DF ,05 3,70 může být EI 120 CW50/80/ x15 DF ,95 4,55 může být EI 120 CW50/80/ x15 DF ,70 5,25 může být EI 120 CW75/105/ x15 DF ,60 5,10 může být EI 120 CW75/105/ x15 DF ,85 6,25 může být EI 120 CW75/105/ x15 DF ,90 7,25 může být EI 120 CW100/130/ x15 DF ,00 6,40 může být EI 120 CW100/130/ x15 DF ,60 7,85 může být EI 120 CW100/130/ x15 DF ,90 9,10 může být EI 120, pro příčky vyšší než 4 m je nutné použít desky typu DF

11 Stěnové systémy 11 SW12 Příčky s jednoduchou spodní konstrukcí a trojitým opláštěním Průkaz: PKO /AO 204 OZNAČENÍ TL. TL. TYP PROFIL ROZTEČ MAXIMÁLNÍ KONSTRUKCE PŘÍČKY DESKY DESKY 1 CW VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) OBJEMOVÁ mm mm mm mm m m mm kg/m³ CW50/75/3-12, x 12,5 DF CW ,50 4,10 může být EI 120 CW50/75/3-12, x 12,5 DF CW ,25 5,75 může být EI 120 CW50/75/3-12, x 12,5 DF CW ,90 7,25 může být EI 120 CW75/100/3-12, x 12,5 DF CW ,50 5,05 může být EI 120 CW75/100/3-12, x 12,5 DF CW ,65 7,00 může být EI 120 CW75/100/3-12, x 12,5 DF CW ,70 8,85 může být EI 120 CW100/125/3-12, x 12,5 DF CW ,35 5,80 může být EI 120 CW100/125/3-12, x 12,5 DF CW ,85 8,10 může být EI 120 CW100/125/3-12, x 12,5 DF CW ,15 10,25 může být EI 120 SW12 EI-M Příčky s odolností proti nárazu Průkaz: PKO /AO 204 OZNAČENÍ TL. TL. TYP TYP ROZTEČ MAXIMÁLNÍ KONSTRUKCE PŘÍČKY DESKY DESKY 1 PLECHU CW VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) OBJEMOVÁ mm mm mm mm m m mm kg/m³ EI-M CW50/80/ x 15 DF PZ plech tl. 0,5 mm CW 50 v rozteči 313mm 4,00 4,00 může být EI-M 90 SW13 Příčky s dvojitou spodní konstrukcí bez mezery mezi profily Průkaz: PKO /AO 204 OZNAČENÍ TL. TL. TYP PROFIL ROZTEČ MAXIMÁLNÍ KONSTRUKCE PŘÍČKY DESKY DESKY 1 CW VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) OBJEMOVÁ mm mm mm mm m m mm kg/m³ CW50+50/155/2-12, x12,5 A, DF 2x ,50 4,00 může být EI 60 CW75+75/205/2-12, x 12,5 A, DF 2x ,00 5,55 může být EI 60 CW /255/2-12, x 12,5 A, DF 2x ,55 6,00 může být EI 60 CW50+50/155/2-12, x12,5 DF 2x ,50 4,00 může být EI 90 CW75+75/205/2-12, x 12,5 DF 2x ,00 5,50 může být EI 90 CW /255/2-12, x 12,5 DF 2x ,50 6,00 může být EI 90 CW50+50/160/ x15 DF 2x ,50 4,00 může být EI 120 CW75+75/210/ x 15 DF 2x ,00 5,50 může být EI 120 CW /260/ x 15 DF 2x ,50 6,00 může být EI 120, pro příčky vyšší než 4 m je nutné použít desky typu DF

12 12 Stěnové systémy SW14 Příčky s dvojitou spodní konstrukcí s mezerou mezi profily Průkaz: PKO /AO 204 OZNAČENÍ TL. TYP PROFIL ROZTEČ MAXIMÁLNÍ KONSTRUKCE PŘÍČKY DESKY DESKY 1 CW CW VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) OBJEMOVÁ mm mm mm mm m m mm kg/m³ CW50+50/ 155/2-12, x 12,5 A 2x ,50 x může být EI 60 CW75+75/ 205/2-12, x 12,5 A 2x ,00 2,50 může být EI 60 CW / 255/2-12, x 12,5 A 2x ,00 3,00 může být EI 60 CW50+50/ 155/2-12, x 12,5 DF 2x ,50 x může být EI 90 CW75+75/ 205/2-12, x 12,5 DF 2x ,00 2,50 může být EI 90 CW / 255/2-12, x 12,5 DF 2x ,00 3,00 může být EI 90 CW50+50/ 160/ x 15 DF 2x ,50 x může být EI 120 CW75+75/ 210/ x 15 DF 2x ,00 2,50 může být EI 120 CW / 260/ x 15 DF 2x ,00 3,00 může být EI 120 SW14 Instalační příčky Průkaz: PKO /AO 204 OZNAČENÍ KONSTRUKCE TL. PŘÍČKY DESKY TYP DESKY 1 PROFIL CW* ROZTEČ CW MAXIMÁLNÍ VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) OBJEMOVÁ mm mm mm mm m m mm kg/m³ CW50+50/ 155/2-12, x12,5 H2 2x ,50 4,00 může být EI 60 CW75+75/ 205/2-12, x 12,5 H2 2x ,00 5,50 může být EI 60 CW / 255/2-12, x 12,5 H2 2x ,050 6,00 může být EI 60 CW50+50/ 155/2-12, x12,5 DFH2 2x ,50 4,00 může být EI 90 CW75+75/ 205/2-12, x 12,5 DFH2 2x ,00 5,50 může být EI 90 CW / 255/2-12, x 12,5 DFH2 2x ,50 6,00 může být EI 90 CW50+50/ 160/ x15 DFH2 2x ,50 4,00 může být EI 120 CW75+75/ 210/ x 15 DFH2 2x ,00 5,50 může být EI 120 CW / 260/ x 15 DFH2 2x ,50 6,00 může být EI 120, pro příčky vyšší než 4 m je nutné použít desky typu DF * Profily příčky budou vzájemně spojeny ve třetinách své výšky spojkou z SDK nebo profilu

13 Stěnové systémy 13 SW21 + SW22 Příčky s dřevěnou spodní konstrukcí Průkaz: PKO /AO 204 OZNAČENÍ KONSTRUKCE TL. PŘÍČKY OPLÁŠTĚNÍ TYP DESKY 1 PROFIL DŘEVĚNÝ* ROZTEČ CW MAXIMÁLNÍ VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) OBJEMOVÁ mm mm mm mm m m mm kg/m³ HW 60/85/1-12,5 85 1x12,5 DF 60x ,10 x může být EI 30 DP3 HW 80/105/1-12, x 12,5 DF 60x ,10 x může být EI 30 DP3 HW 60/110/2-12, x 12,5 DF 60x ,10 x může být EI 60 DP3 HW 80/130/2-12, x12,5 DF 60x ,10 x může být EI 60 DP3 * Min.objem.hmontost dřeva 400kg/m 3 Dilatace příčky s jednoduchým opláštěním Dilatační spára SW11 Rychlostavební šroub TN CW profil CW profil Šroub do plechu CW profil Sádrokartonová deska Siniat Rohový profil SW11 BF02 Dilatační spára EI 30 s jednovrstvým opláštěním Dilatace příčky s dvojitým opláštěním Dilatační spára SW12 Rohový profil Sádrokartonová deska Siniat Sádrokartonové desky Siniat 2 x 25 mm Šroub do plechu CW profil Rychlostavební šroub TN Sádrokartonová deska Siniat CW profil UW profil Rohový profil Rychlostavební šroub TN SW12 BF02 Dilatační spára EI 90 s přesazeným opláštěním SW12 BF03 Dilatační spára EI 90

14 14 Stěnové systémy Napojení příčky na stroup pevné a kluzné Separační páska Planfix fresh / LaFillfresh Rychlostavební šroub TN Sádrokartonová deska Siniat Natloukací hmoždinka Připojovací těsnění UW profil CW profil Natloukací hmoždinka Planfix fresh / LaFillfresh - celoplošně Rychlostavební šroub TN Rohový profil Sádrokartonový pás LaForm UW profil Sádrokartonová deska Siniat CW profil SW11 DA MD01 Pevné připojení k masivnímu stropu SW11 DA MD04 Kluzné připojení ke stropu Zabudování elektrokrabic do příček Izolace Sádrokartonová deska Siniat Izolace Sádrokartonová deska Siniat Elektroinstalační krabice v sádrovém loži 120 mm Elektroinstalační krabice Varianta 1 sádrové lože Varianta 2 pouzdro Izolace 500 mm 500 mm Izolace z minerálních vláken, bod tavení 1000 C Elektroinstalační krabice 30 mm Izolace Sádrokartonová deska Siniat Elektroinstalační krabice Sádrokartonová deska Siniat Varianta 3 přidané opláštění protilehlé strany Varianta 4 Izolace A1 s bodem tavení 1000 C

15 Stěnové systémy 15 ŘEŠENÍ POŽÁRNÍ ODOLNOSTI ŠACHTOVÝMI A PŘEDSAZENÝMI STĚNAMI SINIAT Všeobecné informace Šachtové stěny jsou jednostranně opláštěné stěny s funkcí předělu, s požární ze strany profilů i ze strany sádrokartonového opláštění. Nosnou konstrukci tvoří profily CW/UW. Předsazené stěny jsou konstrukce opláštěné jen z jedné strany a plní funkci požární předělu s požární odolností ze strany opláštění. Předsazené stěny jsou spřažené nebo volně stojící. Profily Nosnou konstrukci šachtových stěn tvoří profily CW/UW. Max. výška konstrukce je závislá na velikosti a rozteči profilů. Nosnou konstrukci spřažených předsazených stěn tvoří profily CD/UD případně dřevěné latě kotvené ke stávající nosné konstrukci (nosné stěně, SDK příčce apod.) Profily či latě jsou v rozteči 625 mm k podkladu kotveny vhodným způsobem v rozteči 1250 mm. Nosnou konstrukci volně stojících předsazených stěn tvoří profily CW/UW případně dřevěné sloupky ze dřeva o min. objem. hmotnosti 400 kg/m 3. Minimální rozměr sloupků je 60x60 a 60x80 mm. Max. výška konstrukce je závislá na velikosti a rozteči profilů. Tepelná a akustická izolace Do předsazených a šachtových stěn může být vložena minerální izolace ze skelných nebo kamenných vláken, která vykazuje min. třídu reakce na oheň A2. Pokud je izolace nutná z důvodů požární odolnosti musí být dodrženy minimální tloušťky a objemové hmotnosti tak jak jsou uvedeny v katalogu. Opláštění Pro zachování vlastností konstrukce je nutné dodržet typ a počet desek v opláštění a min. tl. opláštění, jak je uvedeno katalogu. Je možné použít větší počet vrstev při zachování minimálně stejné celkové tloušťky opláštění. Desky typu A lze v konstrukci nahradit impregnovanou variantou H2 a desky DF pak impregnovanými deskami DFH2. Základní požadavky na navazující stavební konstrukce Pro zachování požární odolnosti konstrukcí Siniat deklarovaných v tomto katalogu musí být tyto napojeny na konstrukce splňující minimálně stejné parametry požární odolnosti.

16 16 Stěnové systémy SW31 32 Šachtové stěny Průkaz: PKO /AO 204 OZNAČENÍ KONSTRUKCE TL. PŘÍČKY OPLÁŠTĚNÍ TYP DESKY 1 PROFIL CW ROZTEČ CW MAXIMÁLNÍ VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) mm mm mm mm m m mm kg/m³ OBJEMOVÁ S-CW100/113/1-12, x 12,5 DF ,00 3,00 může být EI 15 S-CW100/113/1-12, x 12,5 DF ,50 3,50 může být EI 15 S-CW100/113/1-12, x 12,5 DF ,00 4,00 může být EI 15 S-CW100/125/2-12, x 12,5 DF ,00 3,00 může být EI 30 S-CW100/125/2-12, x 12,5 DF ,00 4,00 může být EI 30 S-CW100/125/2-12, x 12,5 DF ,00 5,00 může být EI 30 S-CW100/125/ x 25 DF ,00 3,00 může být EI 30 S-CW100/125/ x 25 DF ,50 3,50 může být EI 30 S-CW100/125/ x 25 DF ,00 4,00 může být EI 30 S-CW100/130/ x 15 DF ,50 5,50 může být EI 30 S-CW100/130/ x 15 DF ,50 6,50 může být EI 30 S-CW100/130/ x 15 DF ,50 7,50 může být EI 30 S-CW100/130/ x 15 DF ,50 5,50 může být EI 45 S-CW100/130/ x 15 DF ,90 5,90 může být EI 45 S-CW100/130/ x 15 DF ,50 6,50 může být EI 45 S-CW100/130/ x15 DF ,00 3,00 může být EI 60 S-CW100/130/ x15 DF ,00 4,00 může být EI 60 S-CW100/130/ x15 DF ,00 5,00 může být EI 60 S-CW100/140/ x 20 DF ,60 5,60 může být EI 60 S-CW100/140/ x 20 DF ,50 6,50 může být EI 60 S-CW100/140/ x 20 DF ,50 7,50 může být EI 60 S-CW100/140/ x 20 DF ,00 3,00 může být EI 90 S-CW100/140/ x 20 DF ,50 4,50 může být EI 90 S-CW100/140/ x 20 DF ,00 6,00 může být EI 90 S-CW100/150/ x 25 DF ,50 5,50 může být EI 90 S-CW100/150/ x 25 DF ,50 6,50 může být EI 90 S-CW100/150/ x 25 DF ,50 7,50 může být EI 90 S-CW100/150/ x 25 DF ,00 3,00 40kg/m 3 v profilech EI 120 S-CW100/150/ x 25 DF x x 40kg/m 3 v profilech EI 120 S-CW100/150/ x 25 DF x x 40kg/m 3 v profilech EI 120

17 Stěnové systémy 17 SW31 32 Šachtové stěny Průkaz: PKO /AO 204 OZNAČENÍ KONSTRUKCE TL. PŘÍČKY OPLÁŠTĚNÍ TYP DESKY 1 PROFIL CW* ROZTEČ CW MAXIMÁLNÍ VÝŠKA IZOLACE PO ROZTEČ PROFILŮ 1000 MM I (0,5 kn/m) II (1,0 kn/m) mm mm mm mm m m mm kg/m³ OBJEMOVÁ S-CW50/63/1-12,5 63 1x 12,5 DF CW ,00 3,00 může být EI 15 S-CW50/75/2-12,5 75 2x 12,5 DF CW ,00 3,00 může být EI 30 S-CW50/75/ x 25 DF CW ,00 3,00 může být EI 30 S-CW50/80/ x 15 DF CW ,30 5,30 může být EI 45 S-CW50/80/ x15 DF CW ,00 3,00 může být EI 60 S-CW50/90/ x20 DF CW ,60 5,60 může být EI 60 S-CW50/90/ x 20 DF CW ,00 3,00 může být EI 90 S-CW50/100/ x 25 DF CW ,30 5,30 může být EI 90 S-CW50/100/ x 25 DF CW ,00 3,00 40kg/m 3 v profilech EI 120 SW33 Šachtové stěny bez spodní konstrukce Průkaz: PKO /AO 204 OZNAČENÍ TL. TYP PZ PROFIL KONSTRUKCE PŘÍČKY OPLÁŠTĚNÍ NA KRAJÍCH DESKY 1 ŠACHTY MAX. VÝŠKA MAX. ŠÍŘKA IZOLACE mm mm m m mm kg/m³ OBJEMOVÁ PO S-CW/25/2-12,5 25 2x 12,5 DF CW 3,00 2,00 může být EI 30 S-CW/50/ x 25 DF CW 3,00 2,00 může být EI 90 SW43 Předsazené stěny spřažené na dřevěných profilech Průkaz: PKO /AO 204 OZNAČENÍ TL. TYP PROFIL ROZTEČ MAXIMÁLNÍ KONSTRUKCE STĚNY OPLÁŠTĚNÍ DESKY 1 latí latí* VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) mm mm mm mm m m mm kg/m³ OBJEMOVÁ V-HW50/ 43/1-12,5 43 1x 12,5 DF 50/ dle výšky stěny může být EI 15 V-HW50/ 55/2-12,5 55 2x 12,5 DF 50/ dle výšky stěny může být EI 30 * latě je možné kotvit pomocí přímých závěsů, třmenů nebo přímo do stěny ve vzdálenosti 1250mm

18 18 Stěnové systémy SW43 Předsazené těny volně stojících na dřevěných profilech Průkaz: PKO /AO 204 OZNAČENÍ KONSTRUKCE TL. STĚNY OPLÁŠTĚNÍ TYP DESKY 1 PROFIL ROZTEČ SLOUPKŮ MAXIMÁLNÍ VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) mm mm mm mm m m mm kg/m³ OBJEMOVÁ V-HW60/ 73/1-12,5 73 1x 12,5 DF 60/ ,10 3,10 může být EI 15 V-HW80/ 93/2-12,5 93 1x 12,5 DF 60/ ,10 4,10 může být EI 15 V-HW60/ 85/1-12,5 85 2x 12,5 DF 60/ ,10 3,10 může být EI 30 V-HW80/ 105/2-12, x 12,5 DF 60/ ,10 4,10 může být EI 30 SW44 Předsazené stěny spřažené na kovových profilech Průkaz: PKO /AO 204 OZNAČENÍ TL. TYP PROFIL ROZTEČ MAXIMÁLNÍ KONSTRUKCE PŘÍČKY OPLÁŠTĚNÍ DESKY 1 VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) mm mm mm mm m m mm kg/m³ OBJEMOVÁ V-CD/ 45/1-12,5 45 1x 12,5 A CD 625 4,00 může být EI 15 V-CD/ 45/1-12,5 45 1x 12,5 DF CD 625 dle výšky stěny může být EI 15 V-CD/ 57/2-12,5 57 2x 12,5 DF CD 625 dle výšky stěny může být EI 30 V-CD/ 47/ x 15 DF CD 625 dle výšky stěny může být EI 30 V-CD/ 57/2-12,5 57 2x 12,5 DF CD 625 dle výšky stěny může být EI 45 V-CD/ 63/ x 15 DF CD 625 dle výšky stěny může být EI 60

19 Stěnové systémy 19 SW44 Předsazené stěny volně stojících na kovových profilech Průkaz: PKO /AO 204 OZNAČENÍ KONSTRUKCE TL. STĚNY OPLÁŠTĚNÍ TYP DESKY 1 PROFIL ROZTEČ CW MAXIMÁLNÍ VÝŠKA IZOLACE PO I (0,5 kn/m) II (1,0 kn/m) mm mm mm mm m m mm kg/m³ OBJEMOVÁ V-CW50/ 63/1-12,5 63 1x 12,5 A CW ,50 x může být EI 15 V-CW75/ 88/1-12,5 88 1x 12,5 A CW ,00 2,50 může být EI 15 V-CW100/ 113/1-12, x 12,5 A CW ,00 3,00 může být EI 15 V-CW50/ 63/1-12,5 63 1x 12,5 DF CW ,50 x může být EI 15 V-CW75/ 88/1-12,5 88 1x 12,5 DF CW ,00 2,50 může být EI 15 V-CW100/ 113/1-12, x 12,5 DF CW ,00 3,00 může být EI 15 V-CW50/ 75/2-12,5 75 2x 12,5 DF CW ,60 x může být EI 30 V-CW50/ 100/2-12, x 12,5 DF CW ,50 2,75 může být EI 30 V -CW50/ 125/2-12, x 12,5 DF CW ,25 3,50 může být EI 30 V-CW50/ 65/ x 15 DF CW ,50 x může být EI 30 V-CW75/ 90/ x 15 DF CW ,00 2,50 může být EI 30 V-CW100/ 115/ x 15 DF CW ,00 3,00 může být EI 30 V-CW50/ 75/2-12,5 75 2x 12,5 DF CW ,60 x může být EI 45 V-CW50/ 100/2-12, x 12,5 DF CW ,50 2,75 může být EI 45 V-CW50/ 80/ x 12,5 DF CW ,25 3,50 může být EI 45 V-CW50/ 80/ x 15 DF CW ,60 x může být EI 60 V-CW50/ 105/ x 15 DF CW ,50 2,75 může být EI 60 V-CW50/ 130/ x 15 DF CW ,25 3,50 může být EI 60

20 20 Stěnové systémy Rychlostavební šroub TN CW profil Šroub do plechu Akustický závěs Sádrokartonová deska Siniat Připojovací těsnění Natloukací hmoždinka Sádrokartonová deska Siniat CW profil Rychlostavební šroub TN SW44 PS02 Kotvená předsazená stěna s CW profily a akustickými závěsy; vodorovný řez SW44 PS01 Spára ve styku mezi deskami; volně stojící předsazená stěna s CW profily Připojovací hranol Sádrokartonová deska Siniat Dřevěný sloupek Rychlostavební šroub TN s hrubým závitem Natloukací hmoždinka Sádrokartonová deska Siniat Připojovací těsnění Akustický závěs Dřevěné latě Rychlostavební šroub TN s hrubým závitem SW43 PS01 Spára ve styku mezi deskami; volně stojící předsazená stěna s dřevěnou spodní konstrukcí; vodorovný řez SW43 PS02 Předsazená stěna s dřevěnou spodní konstrukcí kotvená pomocí akustických závěsů; vodorovný řez Natloukací hmoždinka Sádrokartonová deska Siniat Dřevěné latě Rychlostavební šroub TN s hrubým závitem SW43 PS03 Předsazená stěna s dřevěnou spodní konstrukcí přímo upevněnou; vodorovný řez Příklad osazení krabice do pouzdra z protipožárních desek; šachtová stěna

21 Stěnové systémy 21 NOSNÉ A OBVODOVÉ STĚNY DŘEVOSTAVEB Všeobecné informace Na nosné a obvodové stěny dřevostaveb je kladen požadavek na požární odolnost v kombinaci s požadavkem na únosnost a stabilitu. Konstrukce Siniat pro dřevostavby jsou klasifikovány s maximálním zatížením 30kN/m. Vnitřní nosné stěny jsou stěny oboustranně opláštěné deskami LaPlura přímo do nosných dřevěných sloupků s vloženou tepelnou nebo zvukovou izolací. Obvodové nosné stěny jsou stěny opláštěné ze strany exteriéru deskami LaPlura přímo do nosných dřevěných sloupků. Ze strany interiéru je možné opláštění přímo na nosné sloupky nebo na latě 40/60. Latě se kotví do nosných sloupů ve svislém směru nebo ve vodorovném směru v rozteči 400 mm. Profily Nosnou konstrukci stěn dřevostaveb (sloupky, rám a práh) tvoří dřevěné profily KVH 60/100 v rozteči 625 mm. Dřevěné profily jsou kotveny pomocí hmoždinek 6x80 mm v rozteči max. 950 mm. Tepelná a akustická izolace Do dutiny stěny se vkládá izolace z minerálních vláken o objemové hmotnosti 40 kg/m3 v tl. 100 mm nebo dřevovláknitých desek o objemové hmotnosti 55 kg/m 3 v tl. 100 mm. Opláštění Pro opláštění se používají desky LaPlura tl. 12,5 mm kotvené pomocí sponek 1,5 x 10 x 25 mm v rozteči 250 mm. Spáry desek se vyplňují tmelem. HW22 Nosná stěna dřevostaveb Průkaz: PKO /AO 204 OZNAČENÍ KONSTRUKCE PŘÍČKY OPLÁŠTĚNÍ TYP DESKY PROFIL DŘEVĚNÝ*) ROZTEČ PROFILŮ VÝŠKA STĚNY IZOLACE PO mm mm mm mm I II KVH60/125/1-12, x 12,5 LaPlura 60 x ,00 4,00 tl. 100 mm **) REI 30 DP3 KVH60/125/1-12, x 12,5 LaPlura 60 x ,00 4,00 tl. 100 mm **) *) Objem. hmotn dřeva 400 kg/m 3 **) Dřevovláknité desky o objemové hmotnosti 55 kg/m 3 nebo minerální vlna o objemové hmotnosti 40 kg/m 3 REI 30 DP3 REW 30 DP 3 HW22 Obvodová stěna dřevostaveb Průkaz: PKO /AO 204 OZNAČENÍ KONSTRUKCE PŘÍČKY OPLÁŠTĚNÍ TYP DESKY PROFIL DŘEVĚNÝ*) ROZTEČ PROFILŮ VÝŠKA STĚNY IZOLACE PO mm mm mm mm I II KVH60/165/1-12, x 12,5 LaPlura 60 x ,00 4,00 tl. 100 mm **) REI 30 DP3 KVH60/165/1-12, x 12,5 LaPlura 60 x ,00 4,00 tl. 100 mm **) *) Objemová hmotnost dřeva 400 kg/m 3 ; latě vodorovně v rozteči 400 mm, nebo svisle dle rozteče sloupků **) Dřevovláknité desky o objemové hmotnosti 55 kg/m 3 nebo minerální vlna o objemové hmotnosti 40 kg/m 3 REI 30 DP3 REW 30 DP 3

22 22 Příklady provedení Stěnová tabule v rámové dřevostavbě kombinovaná s kontaktním zateplovacím systémem Stěna s dřevěnou spodní konstrukcí s LaPlura pro statické ztužení EI 30 DP3, EW 30 DP3 Obvodová stěna budovy s LaPlura splňuje vedle funkce statického ztužení také požadavky na požární odolnost Podlahový prvek LaPlura kašírovaný dřevovláknitou deskou, ideální pro dřevostavbu

23 23 STROPNÍ PODHLEDOVÉ SYSTÉMY SINIAT ŘEŠENÍ POŽÁRNÍ ODOLNOSTI PODHLEDEM SINIAT Všeobecné informace Podhledy a obklady stropů Siniat dosahují samostatně nebo ve spojení s různými nosnými konstrukcemi stropu požární odolnosti až 120 min. Podhledy - samostatné požární předěly a obklady stropů jsou montované stropy, které samy o sobě tvoří požárně dělící stavební konstrukci. Při požárním zatížení zdola se přitom nezohledňuje požární odolnost nosné konstrukce stropu. Samostatné podhledy a obklady stropů se tedy používají tam, kde nelze zohlednit požární odolnost nosných stropních konstrukcí, které se nacházejí nad nimi. Zajišťují tak ochranu nosné soustavy nad podhledem. Samostatné požární předěly jsou klasifikovány i s požární odolností shora. Nosné stropní konstrukce s podhledem jsou konstrukce, kdy se posuzuje konstrukce stropu jako celek, tzn. nosná stropní konstrukce včetně podhledu. Klasifikace platí v tomto případě pro požární zatížení ze spodní strany. Nosná stropní konstrukce proto musí splňovat předepsané parametry. Velikost dutiny není limitována, v dutině nesmí být instalovány hořlavé materiály. Pokud tento požadavek nelze dodržet je možné lze použít konstrukci samostatného požárního předělu nebo obkladu stropu. Nosná konstrukce Kovová nosná konstrukce - jednoúrovňový nebo dvojúrovňový rošt z ocelových CD/UD profilů zavěšených na stropní konstrukcí vhodným typem závěsu. 2) Dřevěná nosná konstrukce - dřevěné latě 50x30 mm a 60x40 mm ze dřeva o min. objemové hmotnosti 400 kg/m 3, zavěšené na vhodných závěsech nebo montované přímo na stropní konstrukci. Třídu únosnosti závěsů je třeba volit podle hmotnosti příslušného podhledu. Přitom je třeba dbát na maximální rozteče. F příp = 0,15 kn např. úhlová kotva F příp = 0,25 kn např. rychlozávěs plochý, Nonius plochý F příp = 0,40 kn např. rychlozávěs čtyřbodový, Nonius čtyřbodový Samostatné požární předěly s požadavkem na požární odolnost shora musí být zavěšeny na závěsech Nonius, přímých nebo akustických závěsech. Izolační materiály Izolační materiály, které jsou nezbytné z hlediska požární bezpečnosti, musejí být uloženy celoplošně a pokrývat nosné i montážní profily v dostatečné tloušťce. Při instalaci dvou vrstev izolačních desek musejí být styky desek upořádány s přesazením. Revizní dvířka Pokud jsou v podhledu instalována revizní dvířky, musí být jejich vhodnost použití a požární odolnost deklarována výrobcem revizních dvířek. Siniat má tyto revizní dvířka v sortimentu s požární odolností EI 30 EI 120. Vestavná svítidla v systémech stropních podhledů Siniat Vestavná svítidla lze použít pouze v případě, že zůstane zachována celistvost a požární odolnost konstrukce. Je možné použít svítidla se stejnou požární odolností jako podhled nebo svítidla v podhledu chránit kryty s požární odolností.

24 24 Stropní podhledové systémy SD51 Samostatný protipožární předěl s požární odolnost zdola s kovovou spodní konstrukcí křížový rošt jedno nebo dvojúrovňový Průkaz: PKO /AO 204 OZNAČENÍ TYP ROZTEČ PROFILŮ CD ROZTEČ KONSTRUKCE OPLÁŠTĚNÍ ZÁVĚSŮ DESKY 1 MONT. NOSNÝ IZOLACE PO OBJEMOVÁ mm mm mm m mm kg/m³ CD 27+27/12,5/1-12,5 1x12,5 DF EI 15 CD 27+27/12,5/1-12,5 1x12,5 DF ,5 EI 15 CD 27+27/15/1-15 1x 15 DF EI 30 CD 27+27/15/1-15 1x15 DF ,5 EI 30 CD 27+27/18/1-18 1x18 DF EI 30 CD 27+27/18/1-18 1x18 DF ,5 EI 30 CD 27+27/25/2-12,5 2x 12,5 A může být EI 30 CD 27+27/25/2-12,5 2x12,5 DF EI 45 CD 27+27/30/2-15 2x12,5 DF ,5 EI 45 CD 27+27/30/2-15 2x 15 DF EI 60 CD 27+27/40/2-20 2x20 DF EI 90 CD 27+27/43/ DF může být EI 90 SD51 Samostatný protipožární předěl s požární odolnost zdola nebo shora s kovovou spodní konstrukcí křížový rošt jedno nebo dvojúrovňový Průkaz: PKO /AO 204 OZNAČENÍ TYP ROZTEČE IZOLACE PO KONSTRUKCE OPLÁŠTĚNÍ DESKY 1 MONT. CD NOSNÝ CD ZÁVĚSY OBJEMOVÁ PROFILY PROFILY SHORA ZDOLA mm mm mm m mm kg/m³ CD 27+27/12,5/1-12,5 1x12,5 DF EI 15 EI15 CD 27+27/12,5/1-12,5 1x12,5 DF ,5 EI 15 EI 15 CD 27+27/15/1-15 1x15 DF EI 30 EI 30 CD 27+27/15/1-15 1x15 DF ,5 EI 15 EI 30 CD 27+27/15/1-15 1x15 DF EI 30 x CD 27+27/15/1-15 1x15 DF EI 45 EI 30 CD 27+27/18/1-18 1x18 DF EI 30 x CD 27+27/18/1-18 1x18 DF EI 30 EI 30 CD 27+27/25/2-12,5 2x 12,5 DF může být EI 30 EI 30 CD 27+27/25/2-12,5 2x12,5 DF EI 45 EI 45 CD 27+27/25/2-12,5 2x12,5 DF ,5 El 45 El 45 CD 27+27/25/2-12,5 2x12,5 DF El 45 x CD 27+27/30/2-15 2x 15 DF EI 60 EI 60 CD 27+27/30/2-15 2x15 DF El 60 x CD 27+27/40/2-20 2x20 DF x40 40 EI 90 x CD 27+27/40/2-20 2x20 DF EI 60 EI 90 CD 27+27/40/2-20 2x20 DF x40 40 EI 90 EI 90 CD 27+27/50/2-25 2x25 DF x50 40 EI 120 x Při požární odolnosti shora je nutný závěs Nonius

25 Stropní podhledové systémy 25 SD52 Podhled s kovovou spodní konstrukcí - profily jedním směrem Průkaz: PKO /AO 204 OZNAČENÍ TYP ROZTEČE IZOLACE PO KONSTRUKCE OPLÁŠTĚNÍ DESKY 1 PROFILŮ ZÁVĚSŮ OBJEMOVÁ ZDOLA mm mm mm mm kg/m³ CD 27/12,5/1-12,5 1x12,5 DF EI 15 CD 27/12,5/1-12,5 1x12,5 DF ,5 EI 15 CD 27/25/2-12,5*) 2x 12,5 DF může být EI 30 CD 27/15/1-15 1x 15 DF EI 30 CD 27/15/1-15 1x15 DF ,5 EI 30 CD 27/25/2-12,5 2x12,5 DF EI 45 CD 27/25/2-12,5 2x12,5 DF ,5 EI 45 CD 27/30/2-15 2x15 DF EI 60 CD 27/43/25+18*) DF může být EI 90 SD52 Podhled s dřevěnou spodní konstrukcí křížový rošt Průkaz: PKO /AO 204 OZNAČENÍ TYP ROZTEČE ROZTEČ ZÁVĚSŮ IZOLACE PO KONSTRUKCE OPLÁŠTĚNÍ DESKY 1 LATÍ MONT. NOSNÝCH LATÍ OBJEMOVÁ DP3 60/40 50/30 mm mm mm mm mm kg/m³ HD 30+40/83/1-12,5 1x12,5 DF EI 15 HD 30+40/83/1-12,5 1x12,5 DF ,5 EI 15 HD 30+40/95/2-12,5 2x 12,5 DF může být EI 30 HD 30+40/85/1-15 1x 15 DF EI 30 HD 30+40/85/1-15 1x 15 DF ,5 EI 30 HD 30+40/95/2-12,5 2x 12,5 DF EI 45 HD 30+40/95/2-12,5 2x 12,5 DF ,5 EI 45 HD 30+40/100/2-15 2x 15 DF EI 60 HD 30+40/113/ DF může být EI 90

26 26 Stropní podhledové systémy SD52 Podhled s dřevěnou spodní konstrukcí přímá montáž Průkaz: PKO /AO 204 OZNAČENÍ TYP ROZTEČE ROZTEČE ZÁVĚSŮ IZOLACE PO KONSTRUKCE OPLÁŠTĚNÍ DESKY 1 MONT. NOSNÉ NOSNÝCH LATÍ OBJEMOVÁ DP3 60/40 50/30 mm mm mm mm mm mm kg/m³ HD 30+40/83/1-12,5 1x12,5 DF EI 15 HD 30+40/83/1-12,5 1x12,5 DF ,5 EI 15 HD 30+40/95/2-12,5 2x 12,5 DF může být HD 30+40/85/1-15 1x 15 DF EI 30 HD 30+40/85/1-15 1x 15 DF ,5 EI 30 HD 30+40/95/2-12,5 2x 12,5 DF EI 45 HD 30+40/95/2-12,5 2x 12,5 DF ,5 EI 45 HD 30+40/100/2-15 2x 15 DF EI 60 HD 30+40/113/ DF může být EI 90 *) Montážní latě 50x30 SD53 Železobetonové stropní desky s podhledem Průkaz: PKO /AO 204 OZNAČENÍ STROP PODHLED PO KONSTRUKCE TYP ROZTEČ PROFILŮ ROZTEČ IZOLACE DESKY KRYTÍ OPLÁŠTĚNÍ DESKY ZÁVĚSŮ MONTÁŽ NOSN. /OBJEMOVÁ mm mm mm mm mm mm mm / kg/m 3 CD 27+27/12,5/1-12, x 12,5 DF /40 REI 45 CD 27+27/12,5/1-12, x 12,5 DF /10,5 REI 45 CD 27+27/15/ x 15 DF /40 REI 60 CD 27+27/15/ x 15 DF /10,5 REI 60 CD 27+27/15/ x 18 DF /30 REI 60 CD 27+27/18/ x 18 DF /10,5 REI 60 CD 27+27/208/ x 20 DF může být REI 60 CD 27+27/25/2-12, x 12,5 DF může být REI 60 CD 27+27/25/2-12, x 12,5 DF /40 REI 90 CD 27+27/25/2-12, x 12,5 DF /10,5 REI 90 CD 27+27/30/ x 15 DF může být REI 120 CD 27+27/40/ x20 DF /40 REI 120 CD 27+27/43/ DF může být REI 120 CD 27+27/25/ x25 DF může být REI 120

27 Stropní podhledové systémy 27 SD53 Železobetonové stropní desky s ocelovými nosníky a podhledem Průkaz: PKO /AO 204 OZNAČENÍ STROP PODHLED PO KONSTRUKCE A/V TYP ROZTEČ PROFILŮ ROZTEČ IZOLACE m-1 DESKY KRYTÍ OPLÁŠTĚNÍ DESKY ZÁVĚSŮ MONTÁŽ NOSN. mm mm mm mm mm mm mm mm CD 27+27/12,5/1-12, x 12,5 DF /40 REI 30 CD 27+27/12,5/1-12, x 12,5 DF /10,5 REI 30 CD 27+27/15/ x 15 DF /40 REI 45 CD 27+27/15/ x 15 DF /10,5 REI 45 CD 27+27/18/ x 18 DF /30 REI 45 CD 27+27/18/ x 18 DF /10,5 REI 45 CD 27+27/208/ x 20 DF může být REI 45 CD 27+27/25/2-12, x 12,5 DF může být REI 45 CD 27+27/25/2-12, x 12,5 DF /40 REI 60 CD 27+27/25/2-12, x 12,5 DF /10,5 REI 60 CD 27+27/20/ x 20 DF /40 REI 90 CD 27+27/20/ *) DF může být REI 90 CD 27+27/25/ *) x25 DF může být REI 90 SD53 Ocelobetonové stropní desky s ocelovými nosníky s podhledem Průkaz: PKO /AO 204 OZNAČENÍ STROP PODHLED PO KONSTRUKCE A/V TYP ROZTEČ PROFILŮ ROZTEČ IZOLACE m-1 DESKY PLECHU OPLÁŠTĚNÍ DESKY ZÁVĚSŮ MONTÁŽ NOSN. mm mm mm mm mm mm mm mm CD 27+27/12,5/1-12, x 12,5 DF /40 REI 30 CD 27+27/12,5/1-12, x 12,5 DF /10,5 REI 30 CD 27+27/15/ x 15 DF /40 REI 45 CD 27+27/15/ x 15 DF /10,5 REI 45 CD 27+27/18/ x 18 DF /30 REI 45 CD 27+27/18/ x 18 DF /10,5 REI 45 CD 27+27/20/ x 20 DF může být REI 45 CD 27+27/25/2-12, x 12,5 DF může být REI 45 CD 27+27/25/2-12, x 12,5 DF /40 REI 60 CD 27+27/25/2-12, x 12,5 DF /10,5 REI 60 CD 27+27/30/ x 15 DF může být REI 60

28 28 Stropní podhledové systémy SD53 Dřevěný trámový strop se záklopem s podhledem Průkaz: PKO /AO 204 OZNAČENÍ STROP PODHLED PO KONSTRUKCE VELIKOST TYP ROZTEČ PROFILŮ ROZTEČ IZOLACE TRÁMU ZÁKLOPU POROBET. OPLÁŠTĚNÍ DESKY ZÁVĚSŮ MONTÁŽ NOSN. mm mm mm mm mm mm mm mm mm CD 27+27/12,5/1-12,5 100/ x 12,5 DF /35 CD 27+27/12,5/1-12,5 100/ x 12,5 DF /10,5 CD 27+27/15/ / x 15 DF /10,5 CD 27+27/15/ / x 15 DF /35 CD 27+27/18/ / x 18 DF /30 CD 27+27/18/ / x 18 DF /10,5 CD 27+27/20/ / x20 DF může být CD 27+27/25/2-12,5 100/ x 12,5 DF může být CD 27+27/25/2-12,5 160/ x 12,5 DF /40 CD 27+27/25/2-12,5 160/ x 12,5 DF /10,5 REI 15 DP2 REI 30 DP3 REI 15 DP2 REI 30 DP3 REI 15 DP2 REI 30 DP3 REI 30 DP2 REI 45 DP3 REI 30 DP2 REI 45 DP3 REI 30 DP2 REI 45 DP3 REI 30 DP2 REI 45 DP3 REI 30 DP2 REI 45 DP3 REI 45 DP2 REI 60 DP3 REI 45 DP2 REI 60 DP3

29 Stropní podhledové systémy 29 Vzdálenost závěsů Vzdálenost závěsů Vzdálenost základních profilů Vzdálenost nosných profilů SD51 SD UDP01 Zavěšený podhled se základními a nosnými profily Vzdálenost základních profilů Vzdálenost nosných profilů SD51 SD UDP01A Zavěšený podhled se spodní konstrukcí v jedné úrovni Vzdálenost nosných profilů Vzdálenost bodů upevnění Separační páska Planfix fresh / LaFillfresh Sádrokartonová deska Siniat CD noniový závěs CD profil UD připojovací profil UW profil Planfix fresh / LaFillfresh Rychlostavební šroub TN CD křížová spojka Výška přepážky ve stropní dutině Šroub do plechu V případě požární odolnosti 1800 mm SD52 SB DBP01 Obklad stropu Kotvení závěsu s příslušným osvědčením Separ. páska Planfix fresh / LaFillfresh Sádr. deska Siniat UW profil snýtovaný s CW profilem Diagonální ztužení CD noniový závěs Izolace CD křížová spojka CD profil Planfix fresh / LaFillfresh Rychlostavební šroub TN SD50 DV01 Výškový odskok v podhledu s a bez požární odolnosti SD50 DS01 Přepážka ve stropní dutině

30 30 Stropní podhledové systémy Připojení podhledu na stěnu Polovina vzdálenosti závěsů Rozpětí nosných profilů Vzdálenost nosných profilů Pérový závěs se závěsným drátem UD připojovací profil Planfix fresh / LaFillfresh Separační páska Natloukací hmoždinka Pérový závěs se závěsným drátem CD profil CD křížová spojka LaGyp UD připojovací profil Planfix fresh / LaFillfresh Separační páska Natloukací hmoždinka LaGyp CD křížová spojka CD profil Rychlostavební šroub TN SD51 SD WA01 Připojení k masivní stěně; nosný profil kolmý; UD připojovací profil SD51 SD WA03 Připojení k masivní stěně; opláštění je přišroubováno k připojovacímu profilu Polovina vzdálenosti závěsů Pérový závěs se závěsným drátem UD připojovací profil LaGyp Planfix fresh CD křížová spojka / LaFillfresh Separační páska CD profil Rychlostavební šroub FN Rychlostavební šroub TN Pásy sádrokartonu 20 Planfix fresh / LaFillfresh Separační páska Rychlostavební šroub FN CD křížová spojka CD profil Pérový závěs se závěsným drátem LaGyp SD51 SD WA02 Připojení k příčce s kovovou spodní konstrukcí; nosný profil rovnoběžný SD51 SD WA04 Připojení k příčce s kovovou spodní konstrukcí s podložením pásy sádrokartonu šířky 80 mm

31 Stropní podhledové systémy 31 Dilatace podhledu CD noniový závěs CD úrovňová spojka Rychlostavební šroub TN Rychlostavební šroub do sádry Ochranný rohový profil CD profil LaFlamm 2 x 12,5 mm SD51 SD BF02 Dilatační spára 250 CD noniový závěs CD křížová spojka CD profil LaMassiv LaFlamm Rychlostavební šroub TN LaMassiv Rychlostavební šroub do sádry Ochranný rohový profil SD51 SD BF01 Dilatační spára

32 32 Samonosné podhledy ŘEŠENÍ POŽÁRNÍ ODOLNOSTI SAMONOSNÝMI PODHLEDY SINIAT Důležitý prvek požární bezpečnosti jsou samonosné podhledy. Požadovány jsou zejména ve chráněných únikových cestách. Podhled není zavěšen na nosné stropní nebo střešní konstrukci, ale uložen na stěně. Od této konstrukce může být požadována požární odolnost shora i zdola. Konstrukce podhledu Konstrukci samonosného podhledu tvoří profily UW kotvené do stěny. Do nich se v rozteči 500 nebo 625 mm vkládají dvojice profilů CW, vzájemně spojených šrouby LB 3,5 x 9,5 mm po 750 mm. Profily UW a dvojice CW profilů se pak vzájemně spojí pomocí šroubů LB 4,2 x 7,3 mm, nýtů nebo kleští na spojování profilů. Spojení UW a CW profilů se provede u každého zdvojeného CW na obou stranách, a to ve spodní i horní části (celkem 4 ks na každé straně). Při požadavku na požární odolnost shora, jsou profily UW i CW z horní (neopláštěné) strany, chráněny pásy SDK tl. 25 mm o š. 120 mm. Izolační materiály Mezi profily CW podhledu na opláštění se vkládá minerální izolace o objemové hmotnosti 40kg/m 3. Izolací musí být vyplněny i profily konstrukce podhledu, případně pomocné rámy a výměny revizních otvorů. Připojení na stěnu Navazující stavební konstrukce by měla splňovat přinejmenším stejnou požární odolnost jako klasifikovaný samostatný podhled. Kotvení UW na stěnu: a) Masivní stěna přes napojovací těsnění tl. 5 mm natloukací hmoždinkou 6 x 40 mm v rozteči max. 500 mm b) Masivní stěna se stínovou spárou přes pásek SDK tl. 25 mm š. 125 mm natloukací hmoždinkou 6 x 80 mm v rozteči max. 500 mm c) SDK příčku šrouby LB 3,9 x 38 v rozteči max. 625 mm, do CW profilu konstrukce příčky. Revizní dvířka Zabudování revizních dvířek se provádí pomocí pomocného rámu odpovídajícího rozměrům otvoru a velikosti profilů, který se vsadí do zdvojených profilů podhledu a spojí s nimi pomocí kleští na spojování profilů na horní i spodní straně bočnic profilů. V případě, že je nutné přerušit zdvojený profil podhledu, se provede výměna. Profily výměny a zdvojené profily podhledu se vzájemně spojí pomocí 4 ks dutých nýtů 3 x 6mm vždy na horní a spodní straně bočnic profilů. Zabudování svítidel Do podhledů a šikmých části podkroví je možné instalovat svítidla. Otvory pro svítidla musí být chráněny kryty.

33 Samonosné podhledy 33 SD59 Samonosné podhledy rozpon nosníků 500 mm Průkaz: PKO /AO 204 OZNAČENÍ PODHLED PO KONSTRUKCE TYP CW ROZPON ROZPON IZOLACE OPLÁŠTĚNÍ DESKY BEZ PŘITÍŽENÍ S PŘITÍŽENÍM 2) SHORA ZDOLA 5 kg/m 2 mm mm mm m m mm ROZTEČ NOSNÝCH PROFILŮ 500 mm CW /68/1-18 1x 18 DF 2x 50 2,50 2,30 40 EI 30 EI15 CW /93/1-18 1x 18 DF 2x 75 3,20 2,90 40 EI 30 EI15 CW /118/1-18 1x 18 DF 2x 100 3,80 3,40 40 EI 30 EI15 CW /143/1-18 1x 18 DF 2x 125 4,30 3,90 40 EI 30 EI15 CW /168/1-18 1x 18 DF 2x 150 4,40 4,30 40 EI 30 EI15 CW /68/1-18 1x 18 DF 2x 50 2,50 2,30 60 EI 30 EI30 CW /93/1-18 1x 18 DF 2x 75 3,20 2,90 60 EI 30 EI30 CW /118/1-18 1x 18 DF 2x 100 3,80 3,40 60 EI 30 EI30 CW /143/1-18 1x 18 DF 2x 125 4,30 3,90 60 EI 30 EI30 CW /168/1-18 1x 18 DF 2x 150 4,40 4,30 60 EI 30 EI30 CW /68/2-12,5 2x 12,5 DF 2x 50 2,50 2,30 40 EI 30 EI30 CW /93/2-12,5 2x 12,5 DF 2x 75 3,20 2,90 40 EI 30 EI30 CW /118/2-12,5 2x 12,5 DF 2x 100 3,80 3,40 40 EI 30 EI30 CW /143/2-12,5 2x 12,5 DF 2x 125 4,30 3,90 40 EI 30 EI30 CW /168/2-12,5 2x 12,5 DF 2x 150 4,40 4,30 40 EI 30 EI30 2) Objemová hmotnost izolace 40kg/m 3 SD59 Samonosné podhledy rozpon nosníků 625 mm Průkaz: PKO /AO 204 OZNAČENÍ PODHLED PO KONSTRUKCE TYP CW ROZPON ROZPON IZOLACE OPLÁŠTĚNÍ DESKY BEZ PŘITÍŽENÍ S PŘITÍŽENÍM 2) SHORA ZDOLA 5kg/m 2 mm mm mm m m mm ROZTEČ NOSNÝCH PROFILŮ 625 mm CW /68/1-18 1x 18 DF 2x 50 2,30 2,10 40 EI 30 EI15 CW /93/1-18 1x 18 DF 2x 75 3,00 2,70 40 EI 30 EI15 CW /118/1-18 1x 18 DF 2x 100 3,60 3,30 40 EI 30 EI15 CW /143/1-18 1x 18 DF 2x 125 4,00 3,70 40 EI 30 EI15 CW /168/1-18 1x 18 DF 2x 150 4,40 4,10 60 EI 30 EI15 CW /68/1-18 1x 18 DF 2x 50 2,30 2,10 60 EI 30 EI30 CW /93/1-18 1x 18 DF 2x 75 3,00 2,70 60 EI 30 EI30 CW /118/1-18 1x 18 DF 2x 100 3,60 3,30 60 EI 30 EI30 CW /143/1-18 1x 18 DF 2x 125 4,00 3,70 60 EI 30 EI30 CW /168/1-18 1x 18 DF 2x 150 4,40 4,10 60 EI 30 EI30 CW /68/2-12,5 2x 12,5 DF 2x 50 2,30 2,10 40 EI 30 EI30 CW /93/2-12,5 2x 12,5 DF 2x 75 3,00 2,70 40 EI 30 EI30 CW /118/2-12,5 2x 12,5 DF 2x 100 3,60 3,30 40 EI 30 EI30 CW /143/2-12,5 2x 12,5 DF 2x 125 4,00 3,70 40 EI 30 EI30 CW /168/2-12,5 2x 12,5 DF 2x 150 4,40 4,10 40 EI 30 EI30 2) Objemová hmotnost izolace 40kg/m 3

34 34 Samonosné podhledy Příklady detailů samonosných podhledů Masivní stěna SDK příčka 2 x CW-profil spojený s UW-profilem nahoře pomocí klestí na spojování profilů UW-profil CW-profil Natloukací hmoždinka UW-profil Šrouby FN Šrouby do plechu a 750 mm Šrouby TN střídavě z jedné a druhé strany a x CW-profil stojina ke stojině Šrouby TN max l SD59 FD WA01 Napojení na masivní stěnu SD59 FD WA02 Napojení na SDK příčku 25 mm LaMassiv 120 mm široká Masivní stěna 25 mm LaMassiv 60 mm široká UW-profil CW-profil 25 mm LaMassiv 120 mm široká CW-profily stojina ke stojině jako nosný profil 2 x CW-profil spojený s UW-profilem nahoře pomocí kleští na spojováni profilů Šrouby do plechu a 750 mm UW-profil Natloukací hmoždinka Šroub do plech 18 mm LaFlamm Šrouby TN max l 60 mm kamenná vata p 40 kg/m3 18 mm LaFlamm 120 mm široká Rohový profil Šrouby TN střídavě z jedné a druhé strany 18 mm LaFlamm Šrouby sádra-sádra SD59 FD WA05 Řez podhledem SD59 FD BF02 Příklad řešení dilatace podhledu

35 Střešní systémy 35 STŘEŠNÍ SYSTÉMY SINIAT Všeobecné informace V případě požáru musí střecha zajistit nejen stabilitu objektu, ale i zamezit jeho případnému šíření na okolní stavby Velký význam na zajištění požární odolnosti střešní konstrukce hrají SDK podhledy a obklady konstrukcí. Konstrukce střechy Nosná konstrukce střechy musí být z dřevěných nosníků min. velikosti 70 x 140 mm. Nosná konstrukce opláštění je z CD profilů, případně latí 50 x 30 mm nebo 40 x 60 mm o objemové hmotnosti dřeva 400 kg/m 3. Požadavky na střešní krytiny a záklop Na střechy může požita krytina s třídou reakce na oheň A1 na laťování 50x30 mm. V případ použití jiné krytiny musí být na střeše celoplošné bednění z prken tl. min. 25 mm, z desek OSB nebo překližky tl. 18 mm. Použitím parozábran nebo parobrzdných fólií a pojistných hydroizolací ve střešní konstrukci nemá vliv na požární odolnost Tepelné a akustické izolace Izolační materiály, které jsou nezbytné z hlediska požární bezpečnosti, musejí být uloženy celoplošně a tak aby vyplňovala celý prostor mezi krokvemi nebo kleštinami. Izolaci je třeba zajistit proti sesouvání. Izolace je zpravidla navržena především s ohledem tepelně izolační vlastnosti. Pro zajištění požární odolnosti střechy je nutné vložit izolaci v tl. a objemové hmotnosti jak je uvedena v PO katalogu. Do střechy je možné vkládat i další izolaci v třídě reakce na oheň A1 nebo A2, bez omezení. Zabudování svítidel Do podhledů a šikmých části podkroví je možné instalovat svítidla. Otvory pro svítidla musí být chráněny kryty.

36 36 Střešní systémy SD61 Šikmé a vodorovné střechy kovová konstrukce Průkaz: PKO /AO 204 OZNAČENÍ TYP ROZTEČE IZOLACE PO KONSTRUKCE OPLÁŠTĚNÍ DESKY 1 MONT. NOSNÝ ZÁVĚSY OBJEMOVÁ DP3 PROFIL PROFIL mm mm mm mm mm kg/m³ VODOROVNÁ ČÁST CD 27+27/12,5/1-12,5 1x12,5 DF REI 15 CD 27+27/15/1-15 1x15 DF ,5 REI 15 CD 27+27/15/1-15 1x15 DF REI 30 CD 27+27/25/2-12,5 2x12,5 A ,5 REI 30 CD 27+27/25/2-12,5 2x12,5 DF REI 45 SD61 Šikmé a vodorovné střechy kovová konstrukce Průkaz: PKO /AO 204 OZNAČENÍ TYP ROZTEČE IZOLACE PO KONSTRUKCE OPLÁŠTĚNÍ DESKY 1 MONT. KROKVÍ OBJEMOVÁ DP3 PROFIL mm mm mm mm kg/m³ VODOROVNÁ NEBO ŠIKMÁ ČÁST CD 27/12,5/1-12,5 1x12,5 DF REI 15 CD 27/15/1-15 1x15 DF ,5 REI 15 CD 27/15/1-15 1x15 DF REI 30 CD 27/25/2-12,5 2x12,5 A ,5 REI 30 CD 27/25/2-12,5 2x12,5 DF REI 45

37 Střešní systémy 37 SD62 Šikmé a vodorovné střechy dřevěná konstrukce Průkaz: PKO /AO 204 OZNAČENÍ TYP ROZTEČE ROZTEČ ZÁVĚSŮ ROZTEČ IZOLACE PO KONSTRUKCE OPLÁŠTĚNÍ DESKY 1 MONT. LATÍ 60 x x 30 NOSNÝCH OBJEMOVÁ LATÍ mm mm mm mm mm mm kg/m³ VODOROVNÁ ČÁST HD 30+40/12,5/1-12,5 1x12,5 DF REI 15 HD /15/1-15 1x15 DF ,5 REI 15 HD 30+40/15/1-15 1x15 DF REI 30 HD 30+40/25/2-12,5 2x12,5 A ,5 REI 30 HD 30+40/25/2-12,5 2x12,5 DF REI 45 SD62 Šikmé a vodorovné střechy dřevěná konstrukce Průkaz: PKO /AO 204 OZNAČENÍ TYP ROZTEČE ROZTEČ KROKVÍ IZOLACE PO KONSTRUKCE OPLÁŠTĚNÍ DESKY 1 MONT. LATÍ 60 x x 30 OBJEMOVÁ VODOROVNÁ NEBO ŠIKMÁ ČÁST mm mm mm mm mm kg/m³ HD 40/12,5/1-12,5 1x12,5 DF REI 15 HD 407/15/1-15 1x15 DF ,5 REI 15 HD 40/15/1-15 1x15 DF REI 30 HD 40/25/2-12,5 2x12,5 A ,5 REI 30 HD 40/25/2-12,5 2x12,5 DF REI 45

38 38 Střešní systémy Kovová spodní konstrukce nosné profily SD61 Rychlostavební šroub FN s hrubým závitem Šrouby do plechu Planfix fresh / LaFillfresh Výztužná páska Sádrokart. deska Siniat CD profil Rychlostavební šroub TN Přímý závěs SD61 DB PS06 Styk podélných hran Rychlostavební šroub TN Sádrokartonová deska Siniat Přímý závěs Rychlostavební šroub FN s hrubým závitem CD profil Výztužná páska Planfix fresh / LaFillfresh Rychlostavební šroub FN s hrubým závitem Přímý závěs Výztužná páska Planfix fresh / LaFillfresh CD profil Přímý závěs CD profil UD profil Sádrokartonová deska Siniat Rychlostavební šroub TN CD profil SD61 DB VS05 Připojení postranní stěna / šikmina s UD profily SD61 DB VS01 Příčný řez; připojení a spodní konstrukce, podlaha / postranní stěna postranní stěna / šikmina šikmina / hambálkový strop

39 Střešní systémy 39 Dřevěná spodní konstrukce nosné latě SD61 Sádrokartonová deska Siniat Rychlostavební šroub TN s hrubým závitem Přímý závěs Rychlostavební šroub TN s hrubým závitem Latě SD61 DB PS07 Styk podélných hran Planfix fresh / LaFillfresh Výztužná páska Rychlostavební šroub TN s hrubým závitem Sádrokartonová deska Siniat Latě Planfix fresh / LaFillfresh Výztužná páska Sádrokartonová deska Siniat Planfix fresh / LaFillfresh Přímý závěs Dřevěný sloupek Výztužná páska Lať 60 x 40 mm Rychlostavební šroub TN s hrubým závitem Dřevěný sloupek SD61 DB VS06 Připojení postranní stěna / šikmina s dřevěnými latěmi SD61 DB VS02 Příčný řez; připojení a spodní konstrukce, podlaha / postranní stěna postranní stěna / šikmina šikmina / hambálkový strop

40 40 Střešní systémy Kovová spodní konstrukce stavitelné přímé závěsy, Hut stropní profily SD61 Izolace s bodem tavení 1000 C LaFlamm 2 x 12,5 mm Separační páska Rychlostavební šroub TN Sádrokartonové desky Siniat CD profil Rychlostavební šroub FN Planfix fresh / LaFillfresh SD61 DB WA08 Střešní konstrukce s přerušeným obkladem střechy (REI 45 DP3) a mezibytovou příčkou Siniat s požární odolností

41 Obklady ocelových konstrukcí 41 OBKLADY SLOUPŮ A NOSNÍKŮ SINIAT Všeobecné informace Při řešení požární ochrany objektů hraje klíčovou roli zajištění ochrany nosných konstrukcí a prvků před požárem. Současně by však požární zajištění objektu mělo respektovat jeho architektonické řešení. Vhodným řešením jsou obklady ocelových nebo dřevěných vazníků či sloupů z desek Siniat. Návrh obkladů ocelových nosníků a sloupů Návrh obkladu vychází z poměru objemu ocelového prvku vystaveného účinkům požáru k jeho zahřívané průřezové ploše (A/V v m-¹). A to při zohlednění zda je prvek vystaven účinkům požáru z jedné, dvou, tří či čtyř stran. Provedení obkladů ocelových nosníků a sloupů Obklady ocelových konstrukcí se provádí sádrovláknitými deskami Flamtex A1, které se vzájemně spojují pomocí sponek nebo vrutů. Obklad se provádí jako jedno nebo dvouvrstvý. Obklad je možné použít na obklady otevřených i uzavřených profilů. Desky nelze kotvit přímo do obkládaného ocelového nosníku nebo sloupu. Mezi obkladem a nosníkem či sloupem musí být dilatační mezera min. 5 mm. Jednovrstvý obklad Mezi příruby se pomocí lepidla Flamtex protection glue upevní podkladní pásek š. min. 150mmm a tl. 20 mm v rozteči 1000 mm zarovnaný k přírubě nebo s odsazením max. 5 mm. Obkladové desky o max. délce 2000 mm se kotví do podkladního pásku pomocí sponek nebo vrutů v rozteči 100 mm. Spoje navzájem navazujících desek se provádí v místě podkladního pásku obkladu je nutné podložit podkladním páskem. Spoje desek na jednotlivých stranách nosníku nebo sloupu se musí překrývat min. 300mm. Alternativně lze použít kotvení pomocí úhelníků 40/15/0,6 nebo profilů U 40/20/0,6 upevněných pomocí sponek Clip-on. Pro vzájemné spojování desek se používají sponky 12,8 x 1,6 nebo šrouby prům. 3,9 nebo 3,5 mm. Délka sponek a šroubů je uvedena v tabulce. Délka kotevních prostředků dle způsobu spojování Při návrhu obkladu je tedy důležité znát nejen požadovanou požární odolnost nosného prvku R, ale i přesné rozměry a tvar prvku, aby provedené opatření bylo bezpečné i ekonomické. Výpočet tl. obkladu vychází ze základního vzorce. Výpočtem se stanoví max. hodnota průřezového činitele a ta se následně porovná z hodnotou tabulce. V závislosti na požadované požární odolnosti R a stanoví se tl. obkladu. TL. OBKLADU TL. PODKLADNÍ DESKY KOTVENÍ DO PODKLADNÍ DESKY MIN. DL. SPONKY / ŠROUBU 12,5 20,0 27,5 25,0 15,0 20,0 30,0 30,0 20,0 20,0 35,0 40,0 25,0 20,0 40,0 50,0 KOTEVENÍ OKRAJŮ DESEK Základní vzorec pro výpočet průřezového součinitele: A/V * 100 = A/V(m -1 ) max. A/V A/V součinitel průřezu v m -1 max. A/V max. dovolená hodnota součinitele průřezu v závislosti na návrhové teplotě A obvod obkladu ocelové konstrukce vystavený požáru v cm V průřezová plocha profilu v cm 2

42 42 Obklady ocelových konstrukcí Dvouvrstvý obklad otevřených profilů Mezi příruby se pomocí lepidla Flamtex protection glue upevní podkladní pásek š. min. 150mmm a tl. 20 mm v rozteči 1000 mm zarovnaný k přírubě nebo s odsazením 5 mm. První vrstva obkladu v max. dl mm se kotví do pokladního pásku pomocí sponek nebo vrutů rozteči 100 mm. Druhá vrstva se kotví do první s přesezením spár desek 300 mm. Pro vzájemné spojování desek se používají sponky 12,8 x 1,6 nebo šrouby prům. 3,9 nebo 3,5 mm. Délka sponek a šroubů je uvedena v tabulce. Alternativně lze použít kotvení pomocí úhelníků 40/15/0,6 nebo profilů U 40/20/0,6 upevněných pomocí sponek Clip-on. Délka kotevních prostředků dle způsobu spojování TL. OBKLADU 1. VRSTVY TL. OBKLADU 2. VRSTVY TL. PODKLADNÍ DESKY KOTVENÍ S PODKLADNÍ DESKOU KOTVENÍ BEZ PODKLADNÍ DESKY KOTVENÍ OKRAJŮ DESEK MIN. DL. SPONKY 1. VRSTVY MIN. DL. SPONKY 2. VRSTVY MIN. DL. SPONKY 1. VRSTVY MIN. DL. SPONKY 2. VRSTVY MIN. DL. SPONKY 1. VRSTVY MIN. DL. SPONKY 2. VRSTVY 12,5 12,5 20,0 27,5 40,0 20,0 25,0 25,0 12,5 15,0 20,0 27,5 42,5 22,5 25,0 30,0 15,0 15,0 20,0 30,0 45,0 25,0 30,0 30,0 12,5 20,0 20,0 27,5 47,5 27,5 25,0 40,0 15,0 20,0 20,0 30,0 50,0 30,0 30,0 40,0 12,5 25,0 20,0 27,5 52,5 32,5 25,0 50,0 15,0 25,0 20,0 30,0 55,0 35,0 30,0 50,0 20,0 20,0 20,0 35,0 55,0 35,0 40,0 40,0 20,0 25,0 20,0 35,0 60,0 40,0 40,0 50,0 25,0 25,0 20,0 40,0 65,0 45,0 50,0 50,0

43 Obklady ocelových konstrukcí 43 ST71 Obklady ocelových nosníků a sloupů jednovrstvé pro návrhovou teplotu 500 C Průkaz: PKO A/AO 204 A/V 12, R R R R R R120 x ST72 Obklady ocelových nosníků a sloupů dvouvrstvé pro návrhovou teplotu 500 C Průkaz: PKO /AO 204 A/V 25 27, , , SKLADBA 1,25+12, , , , R R R R R R R180 x x x R210 x x x x R240 x x x x x x x x 120

44 44 Obklady ocelových konstrukcí Detaily Příklady opláštění otevřených profilů Kotevné úhelník Tmel Siniat Šroub TN "U" nosník Podkladní pásek Separační pásek Univerzální šroub - Tvarovka LaForm Ocelová sponka Tmel Siniat Kotevné prvek Rohový profil Zatmelení spáry ST74OU12 Opláštění nosníků ST74 ST OU07 Opláštění pásnice nosníku Separační pásek Tmel Siniat Podkladní pásek Separační pásek Ocelový profil Ocelová sponka Rohový profil Tmel Siniat Ocelový nosník Podkladní pásek - tvarovka LaForm Ocelová sponka Podkladní pásek Ocelová sponka ST72 SP OU20 Opláštění sloupu ST72 SP OU05 Opláštění nosníku Tmel Siniat Separační pásek Tmel Siniat Ocelový nosník Podkladní pásek Ocelová sponka Rohový profil Kotevní prvek Ocelový úhelník 40/15 Ocelový nosník - tvarovka LaForm Držák - Clip Profil UD Šroub TN ST74 ST OU01 Opláštění nosníku ST73 ST MU04 Opláštění nosníku
