1 Typ IZ15E LCD indikace polohy s externím senzorem a rozlišením 0,1mm Rozlišení 0,1mm ermanentní zálohování dat a parametrů Životnost baterie ca. 1 rok Absolutní a přírůstkové odměřování Odměřování v milimetrech nebo palcích Jednoduché nastavení parametrů Blokování jednotlivých tlačítek klávesnice Nastavitelná hodnota reference a 3 nastavitelné přídavné konstanty Symboly pro jednotlivé režimy odměřování (mm/inch/přídavná konstanta. atd.) ELGO-ELECTRIC, spol. s r.o. Kouřimská 103, CZ Kolín I, provozovna: Kutnohorská 43 telefon: fax: elgo@elgo.cz internet: IZ15E 14/2009

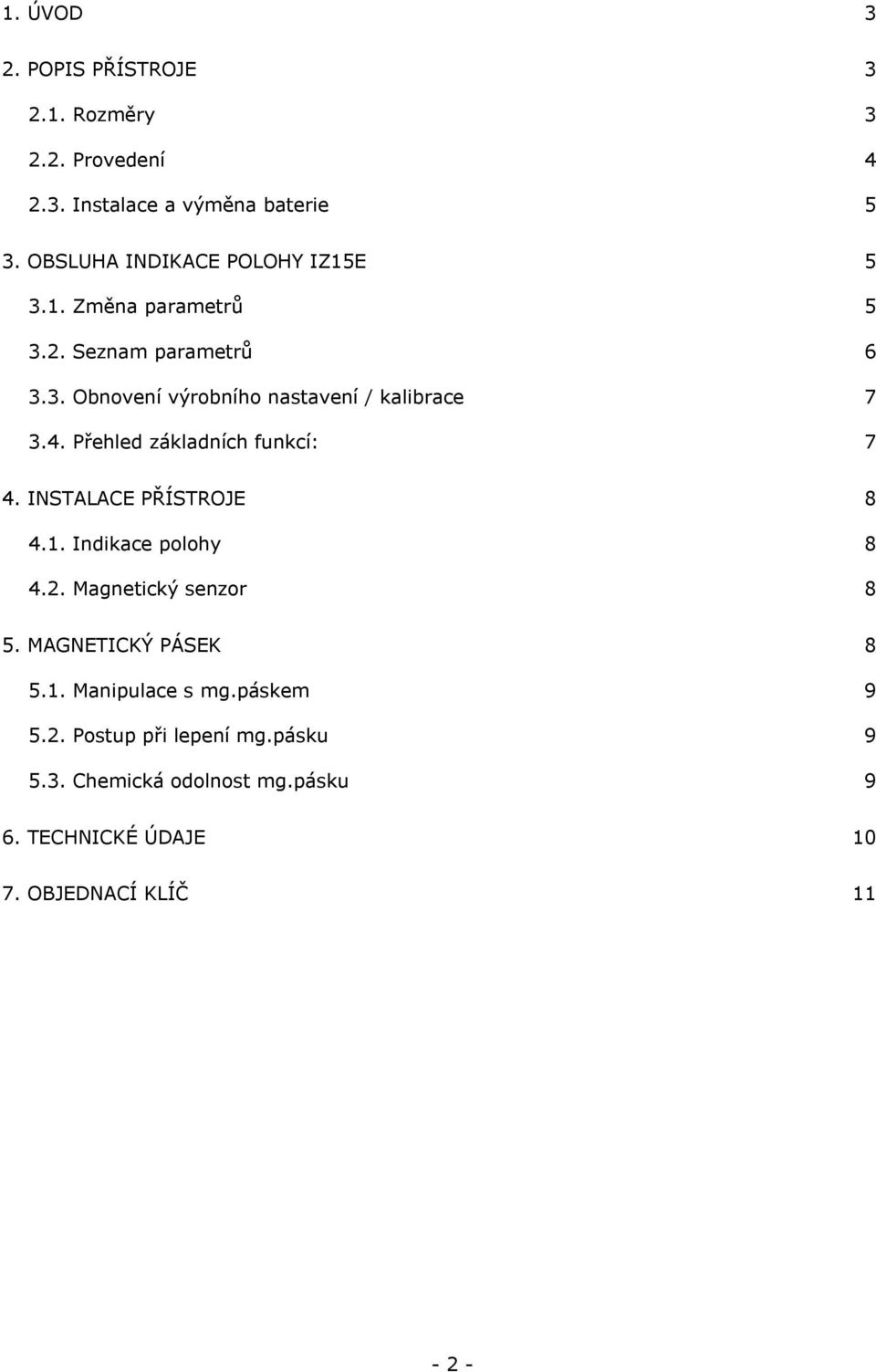

2 1. ÚVOD 3 2. OIS ŘÍSTROJE Rozměry rovedení Instalace a výměna baterie 5 3. OBSLUHA INDIKACE OLOHY IZ15E Změna parametrů Seznam parametrů Obnovení výrobního nastavení / kalibrace řehled základních funkcí: 7 4. INSTALACE ŘÍSTROJE Indikace polohy Magnetický senzor 8 5. MAGNETICKÝ ÁSEK Manipulace s mg.páskem ostup při lepení mg.pásku Chemická odolnost mg.pásku 9 6. TECHNICKÉ ÚDAJE OBJEDNACÍ KLÍČ

3 1. Úvod Indikace polohy IZ15E je založena na magnetickém odměřování, při kterém magnetický senzor bezkontaktně snímá údaje na magnetickém pásku a poskytuje je dále indikaci. Systém je plně soběstačný, nevyžaduje další přídavné zapojení, a umožňuje odměřování délek do 32 metrů. Životnost baterie je obvykle minimálně 1 rok. Systém se skládá z : - indikace polohy - parametrické přizpůsobení dané aplikaci - magnetického senzoru MS16 s délkou kabelu senzoru 0,1 až 2m - a mg. pásku s maximální délkou 32m. ři polohování se senzor pohybuje bezkontaktně nad magnetickým páskem. Senzor je tak odolný vůči opotřebení a znečištění (stupeň krytí I67). ro správnou funkci systému je nutné dodržet předepsanou vzduchovou mezeru senzoru od mg.pásku (0,1 0,8mm) a zajistit jejich paralelní souběh. Maximální rychlost polohování je 2,5m/s. 2. opis přístroje 2.1. Rozměry Indikace polohy řídavné těsnění: Senzor Vnější rozměry: 72mm x 48mm x 23mm Výřez v panelu: 68mm x 45mm Hloubka: 20mm minus tloušťka panelu (kabelový vývod není započten) Vhodné tloušťky panelu: - 1,0/1,5/2,0/2,5mm: s přiloženým těsněním - 2,5/3,0/3,5mm: bez těsnění - 3 -

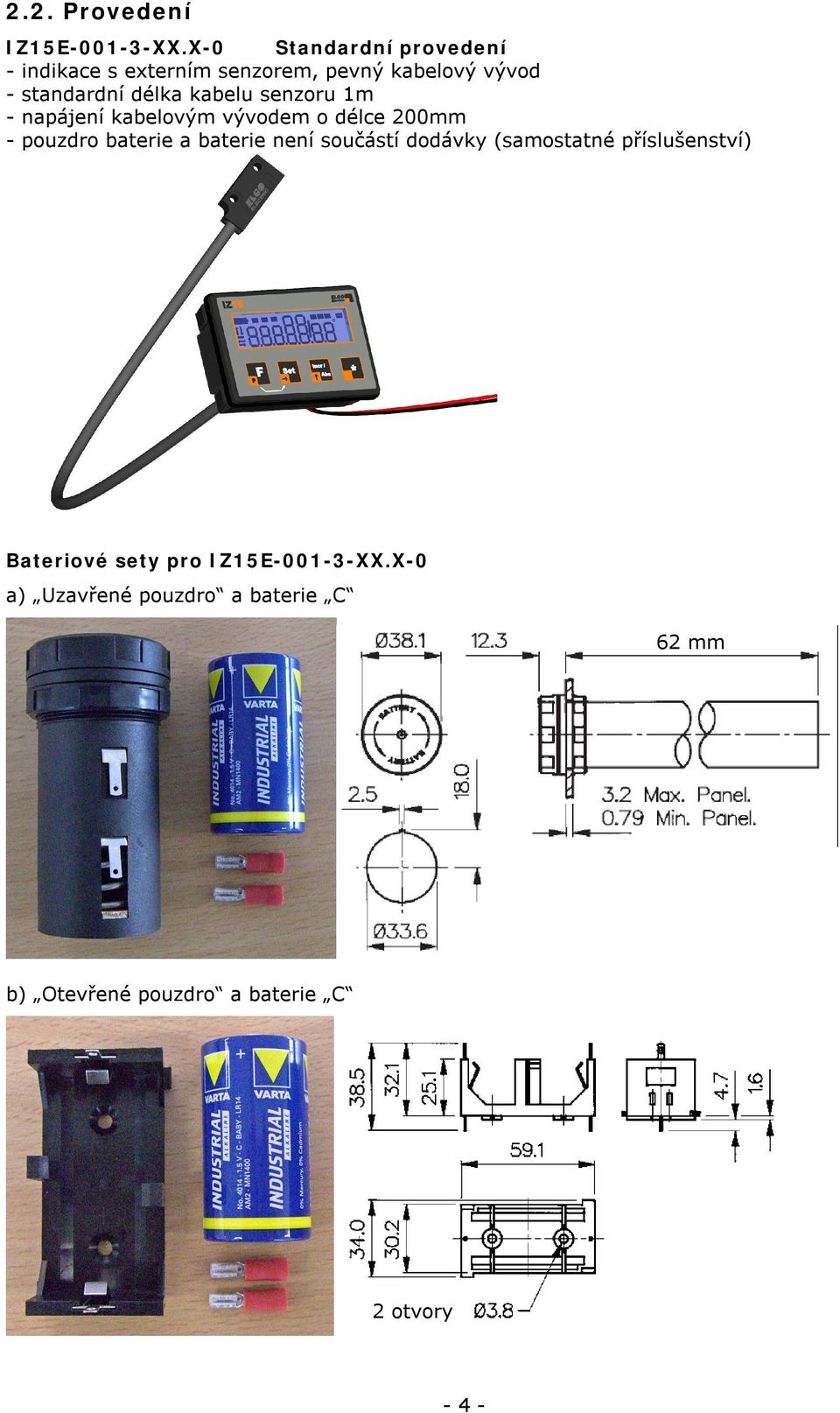

4 2.2. rovedení IZ15E XX.X-0 Standardní provedení - indikace s externím senzorem, pevný kabelový vývod - standardní délka kabelu senzoru 1m - napájení kabelovým vývodem o délce 200mm - pouzdro baterie a baterie není součástí dodávky (samostatné příslušenství) Bateriové sety pro IZ15E XX.X-0 a) Uzavřené pouzdro a baterie C 62 mm b) Otevřené pouzdro a baterie C 2 otvory - 4 -

5 IZ15E XX.X-0 - indikace s externím senzorem, pevný kabelový vývod - standardní délka kabelu senzoru 1m - napájení bateriemi 2xAA (součástí dodávky), pouzdro upevněné na zadní straně indikace 2.3. Instalace a výměna baterie ři výměně baterie nedochází ke ztrátě dat nebo nastavení parametrů, ty jsou zálohovány v paměti indikace. Je použita běžná 1,5 V baterie C (malý monočlánek, baby baterie) nebo dvě 1,5V baterie AA. ři instalaci baterie dbejte na správnou polaritu, je vyznačena na pouzdru baterie. Barva vodiče unkce Červená + 1,5V Černá - (0V) 3. Obsluha indikace polohy IZ15E 3.1. Změna parametrů 3s Stiskněte tlačítko na 3 vteřiny. Na displeji se zobrazí hodnota prvního parametru 01. Zobrazení hodnoty parametru. Set Výběr měněné dekády - aktivní dekáda bliká, pohyb zleva doprava. Incr/ Abs Změna hodnoty zvolené dekády. ři každém stisknutí se zvolená dekáda zvýší o 1. * Změna znaménka +/-. 3s Tlačítkem zvolte následující parametr. Zobrazení a změna hodnoty parametru je shodná s předchozím popisem. Stiskněte tlačítko na 3 vteřiny. Na displeji se zobrazí indikovaná hodnota nastavení parametrů je ukončeno

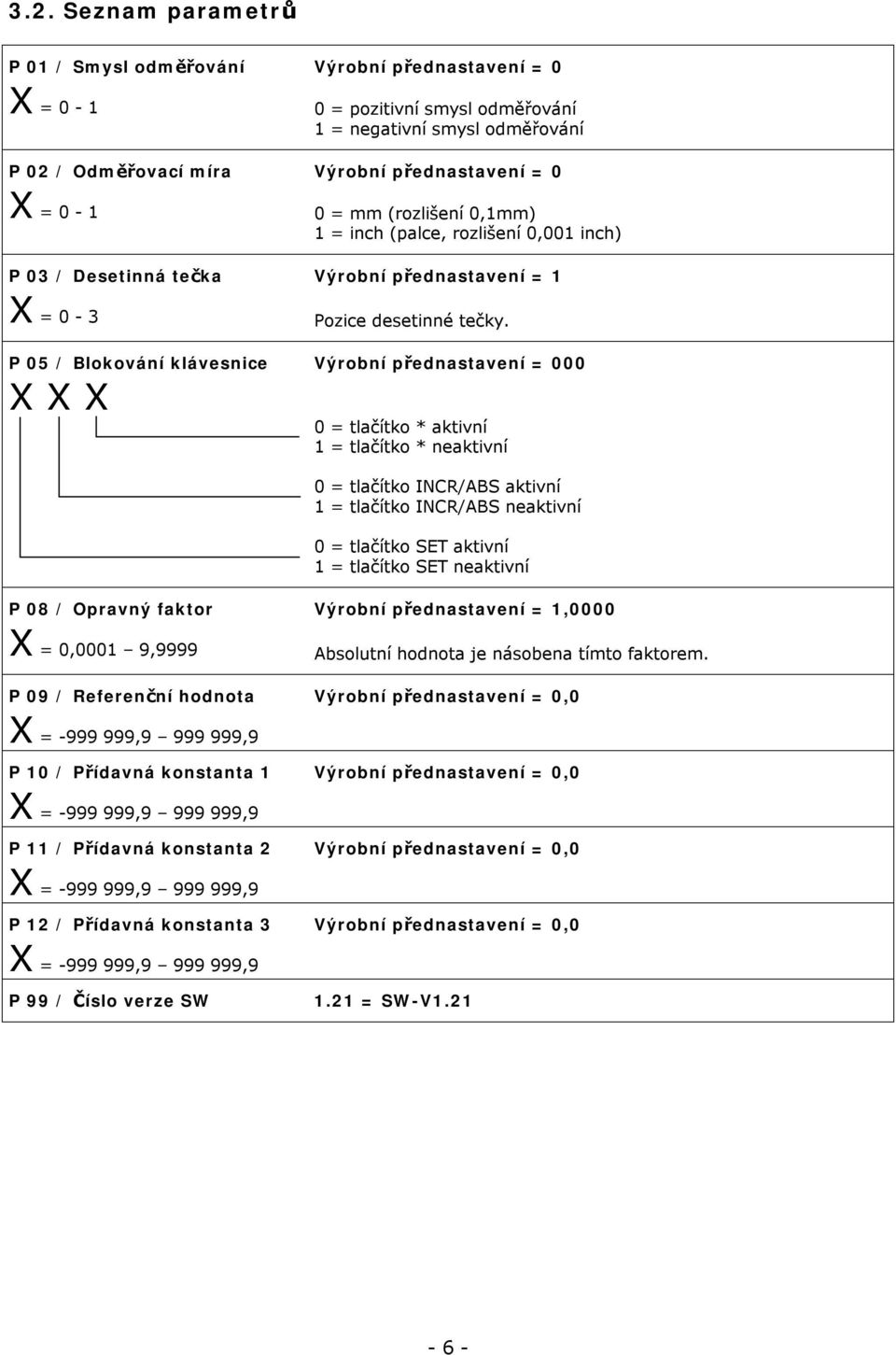

6 3.2. Seznam parametrů 01 / Smysl odměřování Výrobní přednastavení = 0 X = = pozitivní smysl odměřování 1 = negativní smysl odměřování 02 / Odměřovací míra Výrobní přednastavení = 0 X = = mm (rozlišení 0,1mm) 1 = inch (palce, rozlišení 0,001 inch) 03 / Desetinná tečka Výrobní přednastavení = 1 X = 0-3 ozice desetinné tečky. 05 / Blokování klávesnice Výrobní přednastavení = 000 X X X 0 = tlačítko * aktivní 1 = tlačítko * neaktivní 0 = tlačítko INCR/ABS aktivní 1 = tlačítko INCR/ABS neaktivní 0 = tlačítko SET aktivní 1 = tlačítko SET neaktivní 08 / Opravný faktor Výrobní přednastavení = 1,0000 X = 0,0001 9,9999 Absolutní hodnota je násobena tímto faktorem. 09 / Referenční hodnota Výrobní přednastavení = 0,0 X = , ,9 10 / řídavná konstanta 1 Výrobní přednastavení = 0,0 X = , ,9 11 / řídavná konstanta 2 Výrobní přednastavení = 0,0 X = , ,9 12 / řídavná konstanta 3 Výrobní přednastavení = 0,0 X = , ,9 99 / Číslo verze SW 1.21 = SW-V

7 3.3. Obnovení výrobního nastavení / kalibrace Kalibrace Senzor musí být na magnetickém pásku. Vypněte přístroj odpojením nebo vyjmutím baterie. Stiskněte tlačítko a zapněte přístroj. Kalibrace přístroje je spuštěna, na displeji je zobrazeno CAL 0. Uvolněte tlačítko a pomalu pohybujte senzorem jedním směrem. Na displeji se v průběhu kalibrace postupně zobrazí CAL 0 CAL 4. o kalibraci je indikace opět v režimu odměřování. Nastavení parametrů na výrobní přednastavení a kalibrace Senzor musí být na magnetickém pásku. Vypněte přístroj odpojením nebo vyjmutím baterie. Incr/ Abs Stiskněte tlačítko a zapněte přístroj. Hodnoty parametrů jsou automaticky nastaveny dle výrobního přednastavení. Kalibrace přístroje je spuštěna, na displeji je zobrazeno CAL 0. Uvolněte tlačítko a pomalu pohybujte senzorem jedním směrem. Na displeji se v průběhu kalibrace postupně zobrazí CAL 0 CAL 4. o kalibraci je indikace opět v režimu odměřování řehled základních funkcí: Nastavení reference + Set ři současném stisknutím těchto tlačítek dojde k zobrazení hodnoty reference 09 na displeji - aktuální poloha. Zápis reference je možný jen v absolutním odměřování ABS a není-li zvolena některá z přídavných konstant. Absolutní a přírůstkové odměřování Incr/ Abs řídavné konstanty * řepínání mezi absolutním a přírůstkovým odměřováním: Indikovaná hodnota je nastavena na 0, na displeji je zobrazen symbol INC. ři opětovném stisknutím tlačítka je na displeji zobrazena absolutní poloha a ABS. ostupné přepínání tří nastavitelných přídavných konstant 10, 11 a 12. Vpravo nahoře je na displeji zobrazen symbol aktivní konstanty -, nebo Hodnota aktivní přídavné konstanty se přičítá k indikované hodnotě. Vliv přídavné konstanty se projeví jen při absolutním odměřování ABS

8 4. Instalace přístroje 4.1. Indikace polohy 4.2. Magnetický senzor K upevnění přístroje do panelu slouží klipy po stranách indikace. Součástí zásilky je těsnění, které zvyšuje ochranu vůči prachu a stříkající vodě. Vhodné tloušťky panelu: - 1,0/1,5/2,0/2,5mm: s těsněním - 2,5/3,0/3,5mm: bez těsnění Senzor se upevňuje pomocí dvou otvorů o průměru 3,5mm. Maximální vzdálenost senzoru (aktivní plochy) od mg.pásku je 0,8mm. Senzor se musí pohybovat v ose mg.pásku. Kabel senzoru je šestižilový a vysoce ohebný. Žíly jsou splétány do párů a jsou opatřeny stíněním. Je vhodný pro kabelové nosiče. 5. Magnetický pásek Magnetický pásek se skládá ze tří komponent. Ze zmagnetizovaného, ohebného umělohmotného pásku (3), který je z výroby slepen s ocelovým páskem (5), a z krycího pásku (1), který chrání mg.pásek před poškozením. Krycí pásek musí být z důvodu ochrany mg.pásku před mechanickým poškozením bezpodmínečně nalepen. Tento pásek chrání současně mg.pásek před vlivy okolního mg.pole. Ke slepení jednotlivých komponent je použit speciální lepící pásek (2, 4, 6). os. 1 - Krycí pásek os. 2 - Lepící pásek os. 3 - Magnetický pásek os. 4 - Lepící pásek os. 5 - Ocelový pásek os. 6 - Lepící pásek slepeno z výroby - 8 -

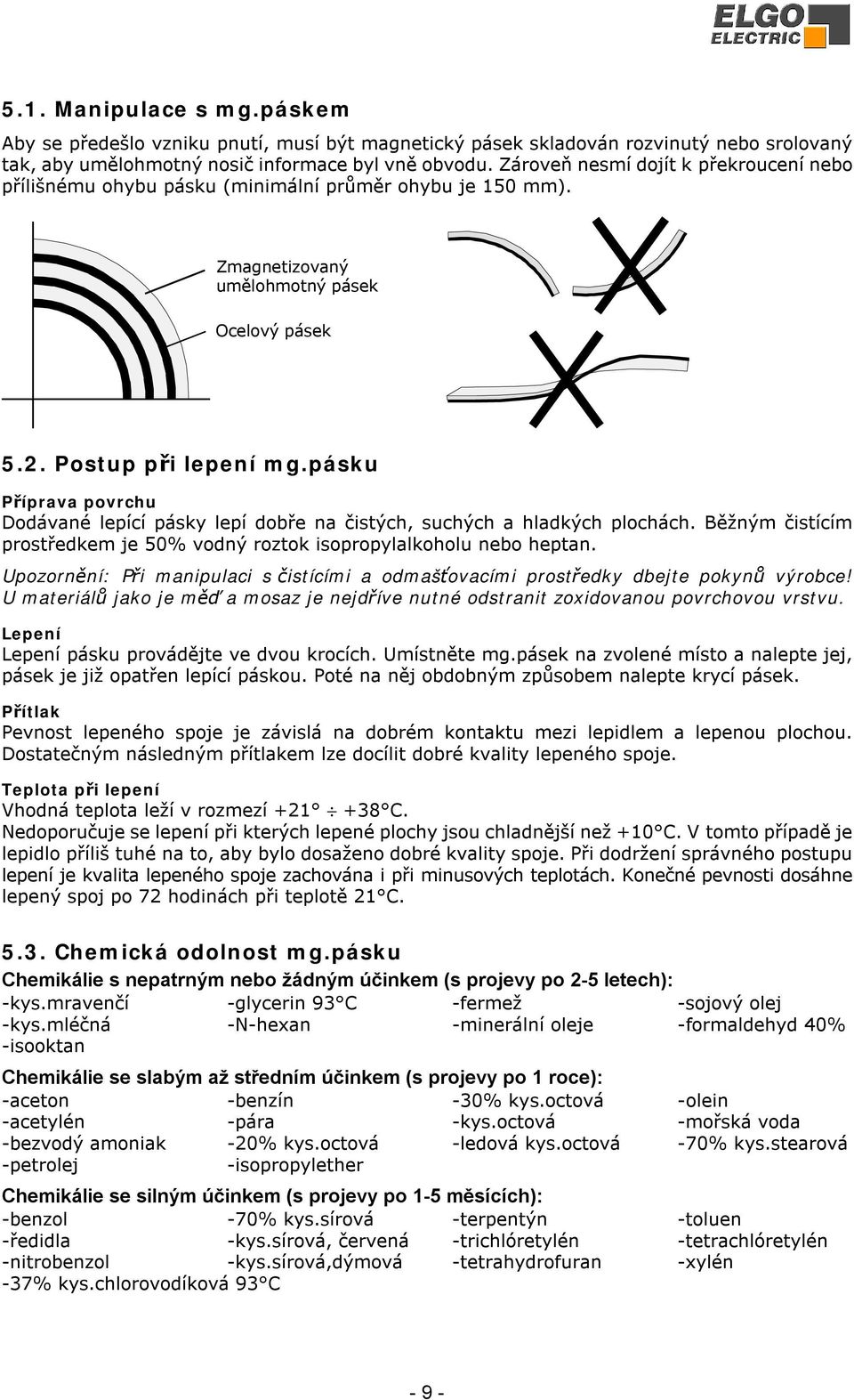

9 5.1. Manipulace s mg.páskem Aby se předešlo vzniku pnutí, musí být magnetický pásek skladován rozvinutý nebo srolovaný tak, aby umělohmotný nosič informace byl vně obvodu. Zároveň nesmí dojít k překroucení nebo přílišnému ohybu pásku (minimální průměr ohybu je 150 mm). Zmagnetizovaný umělohmotný pásek Ocelový pásek 5.2. ostup při lepení mg.pásku říprava povrchu Dodávané lepící pásky lepí dobře na čistých, suchých a hladkých plochách. Běžným čistícím prostředkem je 50% vodný roztok isopropylalkoholu nebo heptan. Upozornění: ři manipulaci s čistícími a odmašťovacími prostředky dbejte pokynů výrobce! U materiálů jako je měď a mosaz je nejdříve nutné odstranit zoxidovanou povrchovou vrstvu. Lepení Lepení pásku provádějte ve dvou krocích. Umístněte mg.pásek na zvolené místo a nalepte jej, pásek je již opatřen lepící páskou. oté na něj obdobným způsobem nalepte krycí pásek. řítlak evnost lepeného spoje je závislá na dobrém kontaktu mezi lepidlem a lepenou plochou. Dostatečným následným přítlakem lze docílit dobré kvality lepeného spoje. Teplota při lepení Vhodná teplota leží v rozmezí C. Nedoporučuje se lepení při kterých lepené plochy jsou chladnější než +10 C. V tomto případě je lepidlo příliš tuhé na to, aby bylo dosaženo dobré kvality spoje. ři dodržení správného postupu lepení je kvalita lepeného spoje zachována i při minusových teplotách. Konečné pevnosti dosáhne lepený spoj po 72 hodinách při teplotě 21 C Chemická odolnost mg.pásku Chemikálie s nepatrným nebo žádným účinkem (s projevy po 2-5 letech): -kys.mravenčí -glycerin 93 C -fermež -sojový olej -kys.mléčná -N-hexan -minerální oleje -formaldehyd 40% -isooktan Chemikálie se slabým až středním účinkem (s projevy po 1 roce): -aceton -benzín -30% kys.octová -olein -acetylén -pára -kys.octová -mořská voda -bezvodý amoniak -20% kys.octová -ledová kys.octová -70% kys.stearová -petrolej -isopropylether Chemikálie se silným účinkem (s projevy po 1-5 měsících): -benzol -70% kys.sírová -terpentýn -toluen -ředidla -kys.sírová, červená -trichlóretylén -tetrachlóretylén -nitrobenzol -kys.sírová,dýmová -tetrahydrofuran -xylén -37% kys.chlorovodíková 93 C - 9 -

10 6. Technické údaje IZ15E bateriová indikace polohy s externím senzorem MS16 Napájení 1x baterie C (1,5 V malý monočlánek baby článek ) nebo 2x baterie AA (1,5V) Životnost baterie 1 rok roudový odběr < 1mA při 1,5V Vzdálenost senzoru od pásku max. 0,8 mm (bez krycího pásku) Rozlišení systému 0,01 mm Odměřovací míra mm nebo palce (INCH) Maximální odměřovaná délka 32 m Maximální délka kabelu senzoru 2,0 m Maximální rychlost odměřování 2,5 m/s Odměřovací princip magnetický, absolutní Způsob odměřování lineární (symboly mm, m nebo inch ) i rotační (symbol ) LCD-Displej 7 dekád, výška číslic 9 mm, znaménko +/- a stav baterie Klávesnice fólie, tlačítka s nízkým zdvihem Rozsah provozních teplot C Rozsah skladovacích teplot C Vlhkost vzduchu nekondenzující, max. 60 % Nadmořská výška max m nad Středozemním mořem Stupeň krytí přístroje I 43 v zabudovaném stavu Rozměry indikace šířka x výška = 72 x 48 mm Výřez v panelu šířka x výška = 68 x 45 mm Hloubka přístroje 30mm Stupeň krytí senzoru I 66 Rozměry senzoru viz rozměrové náčrtky (strana 3) Min.průměr ohybu kabelu senzoru 60 mm Magnetický pásek MB R Kódování inkrementální, jednostopé Koeficient délkové roztažnosti α = 16 x 10-6 K -1 Změna délky L = L x α x ϑ (L= délka v metrech) Rozměry (šířka x výška) 10 mm x ca. 1,8 mm Minimální průměr ohybu 150 mm Rozsah provozních teplot C

11 7. Objednací klíč IZ15E , , - Typ IZ15E = indikace polohy s externím senzorem Zákaznické provedení 000 = max. rozlišení 0,1mm 001 = max. rozlišení 0,01mm, symbol (standard) 100 = s rozhraním RS232 Napájení 3 = samostatné pouzdro baterie dle výběru, kabelový vývod ca. 20cm 4 = pouzdro baterie na zadní straně přístroje (2x baterie 1,5V AA) Délka kabelu senzoru v m maximálně 2,0m Vývod kabelu senzoru 0 = pevný vývod (standard) 1 = konektor RJ45 (v přípravě) Magnetický pásek pro IZ15E Typ: MB R - délka pásku = odměřovaná délka + 30 mm (délka senzoru) - max. délka 32m
