STANDARDY RADOBYČICE ZÁPAD ŘADOVÉ DOMY TYP B 2. NP KONSTRUKCE

Transkript

1 STANDARDY RADOBYČICE ZÁPAD ŘADOVÉ DOMY TYP B 2. NP Základové konstrukce Svislé konstrukce Omítky Výplně otvorů Schodiště Zábradlí Vodorovné konstrukce Střecha Podlahy Tepelná izolace KONSTRUKCE - základové pasy z prostého betonu v kombinaci s bednícími dílci - železobetonová deska s armovací sítí, asfaltové pásy proti radonu a vodě - nosné zdivo z keramických cihelných bloků - nosné zdivo mezi jednotlivými domy bude z akustických cihelných bloků - příčky z keramických cihelných bloků - instalační přizdívky z pórobetonového zdiva (za vanou a za WC) - vnitřní hladké jednovrstvé vápenosádrové omítky, bílá výmalba - vnější součást zateplovacího systému, strukturovaná silikátová probarvená omítka, zrnitost 0-2,5 mm - vstupní dveře plastový profil, tmavě šedá barva exteriér, bílá barva interiér, kování klika/koule - vnitřní dveře viz níže - dveře do venkovního skladu plné, šířka 80 cm, palubkové dřevěné s fasádním obkladem, kování klika/koule - okna - plastová, tmavě šedá barva exteriér, bílá barva interiér, min. pětikomorový systém, mikroventilace, izolační trojsklo, pro ŘD B01 B02, B03, B05, B06, B07, B09, B10 a B11 v koupelně neprůhledné sklo - vnitřní parapety bílé plastové, venkovní parapety titanzinek - příprava pro předokenní rolety (včetně přívodu pro elektrické ovládání rolet) je ve standardu pouze nad okny: v obývacím pokoji na západní straně - železobetonové - zábradlí u schodiště dřevěné madlo na ocelových pozinkovaných trnech - zábradlí na terase - vyzděné - stropy železobetonové prefabrikované panely, sádrokartonový podhled - terasa ve 2. NP železobetonová konstrukce - překlady prefabrikované typové cihelné překlady, ocelové profily - plochá jednoplášťová střecha v systémové skladbě - odvod dešťových vod vnitřním svodem - střešní krytina svařované fóliové pásy, 2 % spád - klempířské prvky titanzinek tl. 0,7 mm - skladba: nášlapná vrstva (viz níže), betonová mazanina, PE fólie, kročejová příp. tepelná izolace - podlaha v 1. NP polystyren tl. 120 mm - podlaha ve 2. NP polystyren tl. 40 mm (kročejová izolace) - stěny kontaktní zateplovací systém, polystyren tl. 50, 150, 200 mm - střecha polystyren min. tl. 200 mm 1 / 12

2 ELEKTRO - SILNOPROUD Vypínače, zásuvky - typ Tango bílá barva, (obrázek 1, obrázek 2) - počet a umístění jsou znázorněny v projektové dokumentaci Svítidla - stropní nebo nástěnná - součástí standardu jsou pouze svítidla v závětří, zádveří, na chodbě a schodišti, v komoře, koupelně, WC, skladu u vstupu, na terase a pro ŘD B02, B03, B06, B07, B10 a B11 v šatně - v zádveří, na chodbě a schodišti, v komoře, WC a pro ŘD B02, B03, B06, B07, B10 a B11 v šatně typ Compolux /08, (obrázek 3) - v koupelně typ Panlux Galia KG-75/B, (obrázek 4) - na terase a v závětří typ Massive 01726/01/47, (obrázek 5) nelze měnit Elektrické vedení - rozvody vedeny skrytě, materiál měď Příprava rozvodů - příprava rozvodů v kuchyni pro elektrické spotřebiče viz níže Poznámka: Na terase je osazena 1 zásuvka pro venkovní prostředí. ELEKTRO - SLABOPROUD Televize - příjem signálu televize DTB a SA rozvody do obytných místností, 1 x aktivní zásuvka pro satelitní příjem dle vlastního výběru, stožár umístěn na střeše (satelitní přijímač není součástí dodávky) Domovní telefon - audiosystém s interkomem k hlavním vchodovým dveřím do domu Datová síť - rozvody do všech obytných místností, zásuvky JR 45 VYTÁPĚNÍ Otopná tělesa - ocelová desková tělesa KORADO osazena termohlavicemi, (obrázek 6), referenční místnost 1 x ruční hlavice, ekvitermní ovládání Otopné těleso v koupelně - trubkové otopné těleso KORADO KLTM, termohlavice, (obrázek 7) - v rámci nadstandardu možné osadit do žebříku elektrickou patronu Kotel - závěsný plynový kondenzační kotel s přípravou teplé užitkové vody Vedení - materiál měď Rozvody vody Rozvody kanalizace Pračka INSTALACE - plastové s označením Hostalen (vnitřní) a PE (vnější) - plastové s označením KG (vnější) a HT (vnitřní) - připojení pračky samostatným výtokovým ventilem a odpadem 2 / 12

3 VZDUCHOTECHNIKA Ventilátor - odvětrání koupelny a WC - příprava pro vývod pro digestoř ukončený výstupem ze zdi v pozici stoupací šachty Poznámka: Případné zakrytí odvětrávacího potrubí dle umístění spotřebičů bude řešeno v rámci nadstandardu kuchyňské linky. ÚPRAVA POVRCHŮ Koberce - ložnice, pokoje - typ Rambo BET 19, 38, 60, 70, 71, 73, 78, 86, 92, 93, 95, (obrázek 8) Dřevolaminátová - obývací pokoj s kuchyňským koutem, chodba podlaha - typ Kronotex Catwalk 8 mm včetně soklové lišty (D3125, D3126, D3516, D4176, D5261), (obrázek 9) Dlažby - WC, koupelna keramická dlažba 33 x 33 cm, série RAKO TULIP, provedení na střih, spárování šedé, bílé, bez mozaiky, (obrázek 10) - zádveří, komora, schodiště a pro ŘD B02, B03, B06, B07, B10 a B11šatna keramická dlažba 33 x 33 cm včetně soklu, série FOX, provedení na střih, spárování šedé, bez mozaiky, (obrázek 11) - terasa betonová dlažba PRESBETON hladká 40 x 40 cm, tl. 4 cm, přírodní barevnost, pokládka na pryžové terče - závětří betonová zámková dlažba, přírodní barevnost Obklady - WC, koupelna - keramický obklad 20 x 40 cm, v koupelně do výše 2,0 m, na WC do výše 1,5 m, série RAKO TULIP, provedení na střih, spárování bílé, bez inzert a listel, (obrázek 12) Nátěry - sklad u vstupu nátěr na beton, šedá barva Poznámka: Přechody různých povrchů podlah budou řešeny přechodovými lištami. Vnitřní dveře Dveřní kování VNITŘNÍ DVEŘE - hladké, povrch fólie buk, dub - zámky dozické - WC, koupelna, komora a pro ŘD B02, B03, B06, B07, B10 a B11 šatna plné, šířka 70 cm, typ KLASIK - ložnice, pokoje plné, šířka 80 cm, typ KLASIK, (obrázek 13) - obývací pokoj 2/3 sklo kůra šířky 80 cm, typ KLASIK 2, (obrázek 14) - obložková zárubeň fóliová šířky zdiva - výška dveří je 197 cm - vnitřní dveře Twin LEKO VISION H 1892R, nerez, zámek obyčejný, (obrázek 15) 3 / 12

4 ZAŘIZOVACÍ PŘEDMĚTY Umyvadlo - typ JIKA LYRA PLUS , chromový sifon, (obrázek 16) Umyvadlová baterie - typ Metalia , s výpustí, (obrázek 17) Vana - typ Ravak Vanda II 160, podpora, sifon, (obrázek 18) Vanová baterie - typ Metalia , (obrázek 19) Modul pro WC mísu - Geberit předstěnová instalace UP 320 Ovládací WC tlačítko - typ Geberit Sigma 01 bílé, (obrázek 20) WC mísa - závěsný klozet, bílý, typ JIKA LYRA PLUS , (obrázek 21) WC sedátko - bílé plast, typ JIKA LYRA PLUS , (obrázek 22) Umývátko - typ JIKA LYRA PLUS , chromový sifon, (obrázek 23) Umyvadlová baterie - pro umývátko, typ Metalia 55001/1.0, bez výpusti, (obrázek 24) Poznámka: Koupelna a WC obsahují ve standardu pouze ty zařizovací předměty, které jsou zakresleny v půdorysu. KUCHYNĚ Příprava - přívod elektřiny pro lednici, troubu, varnou desku, digestoř a myčku, pro kuchyňskou linku mikrovlnou troubu - 2 x 2 zásuvky pod horními skříňkami - 1 x vývod pro instalaci zářivky pod horními skříňkami - odpadní potrubí pro dřez - vývod teplé a studené vody pro napojení dřezové stojánkové baterie, ventily 3/8" - přívod studené vody pro myčku osazený pračkovým ventilem s 3/4" závitem - příprava pro vývod na digestoř ukončený výstupem ze zdi v pozici stoupacího potrubí Poznámka: Součástí standardu není kuchyňská linka se spotřebiči, dřezová baterie, keramický obklad za kuchyňskou linkou, dopojení digestoře včetně případného zakrytí sádrokartonovou konstrukcí. VENKOVNÍ ÚPRAVY Parkovací stání (pojezdné plochy) před domem, závětří - betonová dlažba, přírodní barva Poznámka: Jednotlivé standardy je možné v průběhu výstavby změnit při dodržení stejné jakosti a kvality a s ohledem na optimalizaci designového a architektonického řešení a také na dostupnost na trhu (ukončení výroby). Změnu standardu za nadstandard je možné provést v souladu s Pravidly klientských změn. Jednotlivé nadstandardy budou vybrány výhradně u smluvních dodavatelů. Klienti mají nárok 1 designový návrh koupelny zdarma. Vestavěné skříně nejsou součástí standardu. platné od / 12

5 obrázek 1 GALERIE PRVKŮ - vypínač Tango bílý obrázek 2 - zásuvka Tango bílá obrázek 3 - svítidlo Compolux /08 E27 60W IP20 obrázek 4 - svítidlo do koupelny Panlux Galia KG-75/B obrázek 5 - svítidlo Massive 01726/01/47 E27 IP44 5 / 12

6 obrázek 6 - ocelové deskové těleso KORADO obrázek 7 - trubkové otopné těleso KORADO KLTM obrázek 8 - koberec Rambo BET / 12

7 / 12

8 obrázek 9 - dřevolaminátová podlaha Kronotex Catwalk 8 mm D3125 Dub trend D3126 Dub trend šedý D3516 Dub Milenium bílý D4176 Dub letitý béžový D5261 Dub zimní přírodní 8 / 12

9 obrázek 10 - keramická dlažba RAKO TULIP oranžová hnědá obrázek 11 - keramická dlažba FOX Ivory Light grey Beige Grey Brown Black 9 / 12

10 obrázek 12 - keramický obklad RAKO TULIP hnědá oranžová bílá obrázek 13 - dveře KLASIK buk dub obrázek 14 - dveře KLASIK 2 buk dub obrázek 15 - kování pro vnitřní dveře LEKO VISION 10 / 12

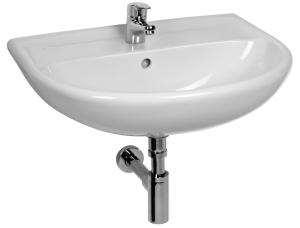

11 obrázek 16 - umyvadlo JIKA LYRA PLUS obrázek 17 - umyvadlová baterie Metalia 55001,0 s výpustí obrázek 18 - vana Ravak Vanda II 160 obrázek 19 - vanová baterie Metalia 55020,0 obrázek 20 - ovládací WC tlačítko Geberit Sigma 01 bílé 11 / 12

12 obrázek 21 - WC mísa JIKA LYRA PLUS obrázek 22 - WC sedátko JIKA LYRA PLUS obrázek 23 - umývátko JIKA LYRA obrázek 24 - umyvadlová baterie pro umývátko Metalia 55001/1,0 bez výpusti 12 / 12
