1 SERVIS A OPR AVY V případě nut nosti odstr anění z ávady nebo provedení s ervisu kontakt ujte prodejce, kt erý Vám pos kyt ne veš keré i nfor mac e. NÁVOD K POUŽITÍ ZP ZÁRUKA Záruku pos kytujeme po dobu 24 měsíců ode dne koupě pomůc ky. Záruka se nevztahuje na poš koz ení vlivem nes právného použit í nebo mechanic kého poš kození. Varování! Úprava nesc hválená dodavat elem DMA Praha s.r.o. může ovlivnit dél ku pos kyt ované záruky. Zvedák elektrický do vany typ: Dento Lift S Vzhledem k neus tále s naz e o zdokonalení výrobků si fir ma DMA Praha s. r. o. vy hrazuj e práv o měnit specifikace bez dřívější ho varov ání. DODAVATEL : DMA Praha s.r.o., Sídlo: Krajanská 339, Praha 4 Centrála-distribuce: Kunice 207, Strančice tel.: , fax: dmapraha@dmapraha.cz

2 OBSAH POZNÁMKY 1. Úvod 1 2. Díly a příslušenství Nastavení úhlu sedačky Nastavení výšky stupaček Nastavení výšky područek 1 3. Bezpečnostní pokyny Bezpečnostní pokyny ke zvedáku Akumulátory a dobíječ akumulátorů 2 4. Příprava zvedáku k použití 3 5. Akumulátor a dobíječ akumulátoru 3 6. Použití ovladače zvedáku Řídící blok Ruční ovladač 4 7. Koupání 5 8. Čištění a údržba 6 9. Vyjmutí zvedáku z vany Co dělat v případě problému Technická data 8

3 11. TECHNICKÁ DATA Zvedák D ENTO Lift S s vnitřní m el ektrický m napájení m a maximální m zatížení m 135 kg. Strana č.8 1. ÚVOD Vážení zákazníci, Strana č.1 Rozměry Šířka sedáku při plně otevř enýc h bočnicíc h 70 c m Šířka sedáku bez bočnic 38 c m Hloubka sedáku 51 c m Výška sedáku v nej vyšší poloze 42 cm Výška sedáku v základní poloze 7 cm Výška opěrky zad 63 cm Šířka opěrky zad 34 cm Váh y Celková váha s akumulát orem cca. 13,8 kg Akumulát or cca. 1,3 kg Sedací část cca. 5,9 kg Opěrka zad cca. 7,9 kg Nabíječka se zástrčkou cca. 0,5 kg Napájení Akumulát or (olověný) 12 V / 3,4 Ah Jmenovité napětí 12 V s tejnosměrné Jmenovitý pří kon 100 VA Pojistka 10 A Krytí IP 65 Nabíječka akumu látoru Napájení / příkon 220 V AC / 50 Hz / 55 ma / 10,5 W Výstup / vý kon 12 V DC / 400 ma / 4,8 VA Krytí IP 40 Doba nabíjení pl ně vybitého akumul átoru: cca. 6 hodin blahopřejeme Vám, jste majit eli vys oce kvalitní ho výrobku, kt erý Vám umožní snadnou denní koupel při dodržení kompletní bez pečnosti. Naši prac ovníci z odděl ení kvalit y kontrol ují při výro bě kvalitu t ak, aby odpoví dal a všem bezpečnostním předpisům a nařízením. Z vedák je ovládán el ektricky, využití m nabíjecíc h akumulát orů. Před prvním použitím elektrického zvedáku si pečlivě přečtěte tuto příručku, obzvláště pak kapitolu 3. B ezpečno stní pokyn y! V případě jakýchkoli nej asnos tí kont aktujt e prodejc e z vedáku. Přejeme Vám mnoho rados ti při koupání s e z vedákem DENTO Lift E. 2. DÍLY A PŘÍSLUŠENSTVÍ 2.1 Sedací část (sestavená k použití) se s kl ádá z t ěchto částí: - zákl adní des ka s přísavkami - nůžkový zvedací mechanizmus - sedák s pohyblivými boční mi čás tmi 2.2 Zadní opěrka (sestavená k použití) se s kl ádá z t ěchto částí: - opěrka - akumulát or - ovl adač s kabelem pro ruční použití 2.3 Nabíječka akumulátoru Akumulátor zas unutý v přihrádc e Zadní opěrka R uční ovladač s kabelem Pro připoj ení k ovládac ímu bl oku Sedák s pohyblivýmí boky Nůžkový zvedací mechanizmus Zákl adní des ka s přísavkami

4 3. BEZPEČNOSTNÍ POKYNY Strana č.2 9. ROZLOŽENÍ ZVEDÁKU NA DVA DÍLY Strana č B ezpečno stní pokyn y k zved áku Zvedák D ENTO Lift S je konstruován pro asist enci jedné os oby při koupání ve vaně. Koupaná osoba nesmí použí vat z vedák bez přítomnosti druhé osoby pr o případ pomoci, bude li to nut né. Vždy respektujte pokyny lékaře nebo odborné obsluhy. Zkontrolujt e roz měr y vaší vany. Jestliže je rozměr mezi dnem a horní m okrajem vany větší než 42 c m, použijte výš kové adaptér y. Je mož né j e objednat od dodavatelů nebo od výrobc e v následujícíc h výš kác h: 2 c m, 4 cm a 6 c m. Když je zvedák v horní pol oze, pr osím, ujistět e se, že pohyblivé bočnice sedáku přesahují přes horní okraje vany tak, aby jste se mohli dostat do vany a z vany bezpečně a snadno. Před první m použití m z vedáku vyz kouš ejte s právnou funkci z vedáku. Nikdy se nepřidržujte částí mezi zákl adnou a sedát kem z vedáku (nůžkového mechanizmu), aby nedošlo k por anění prstů. Nikdy nečistěte z adní opěrku pomocí vysokotlakých čisticích přístrojů (parní trys ky apod). V pří padě, že použí váte koupelové oleje, soli nebo mast né roztoky, pr osím, použí vejt e j en doporučená množství. Vyšší množství těc hto prostř edků může mít vli v na posuvné části zvedáku a způsobí rovněž obt ížnější čištění zvedáku. Rychle rozpustné koupelové soli mohou být bez problému použí vány. Polohu zadní opěr ky ( kol má nebo s kl opená) lz e měnit pouz e v případě, je - li zvedák v z ákladní (dolní) pozici. Ovladač by měl být vyjmut ze zásuvky umístěné v opěrce zvedáku pouze v případě jeho opravy, a nebo při kompletním důkladném čištění zvedáku. Ruční ovladač je připojen ke kontrolní jednotce pomocí kabel u. Dbejt e na t o, aby se kabel nedostal do pohybli vých částí zvedáku. Při koupání mějte ruční ovladač vž dy v dosahu tak, aby bylo mož né stis knout nouz ové STOP tlačítko v pří padě nebezpečí. V případě, že zvedák ukazuje příz naky nesprávné funkce, prosí m, kont aktujt e prodejce zvedáku. 3.2 Akumulátory a nab íječ akumulátoru Použí vejte pouz e akumul átor y dodané se z vedákem DENTO Lift S, nepouží vejte akumulát or y určené k jiným účelům. Nikdy neházejt e akumulátor y do ohně a nes kladujte j e v blíz kosti ohně. Kont akt y akumul átoru nes mí být z kratovány. Nikdy s e nesnažte akumulát ory ot evírat. V případě, ž e je akumulátor poš kozen, uni kne z něj roztok kysličníku siřičitého a přijde do st yku s pokož kou nebo oblečení m, omyjt e se okamžitě vodou. Při zasažení očí touto látkou, vymyjte oči velkým množstvím vody a kontaktujte lékaře. Vadné nebo nef unkční akumul átor y musí být zničeny podle pravidel aplikovaných pro akumulát orové baterie. Nabíječku akumulát orů použ í vejt e v suc hém prostředí, tz n. ni kdy ne v koupel ně. Použí vejte pouze originální nabíječku akumulát oru dodanou s e z vedákem. Nabíječku připojte k s íti pouz e v případě, že akumul átor y jsou umís těny v místě pro nabíj ení. Akumulátory a nabíječku používejte a skladujte mimo dosah dětí! Uvolněte páčky pojistky posunutím směrem do střdu opěr ky zad. Oddělte opěrku zad od základny tahem směrem vzhůru. Při opětovném skládání zvedáku opakujte postup v obráceném poředí. 10. CO DĚLAT V PŘÍPADĚ PROBLÉMU Jestliže Váš z vedák DENTO Lift S nepr acuje správně, pročtěte si následující tabul ku. Když problém s etrvává, obraťte se na dodavatel e z vedáku nebo výrobc e. Problém Možná příčina Řešení Kontr olka na ruč ní m ovladači Elektronic ká kontrola i ndi kuj e, Nabijte akumulátor. se rozs vítí, z vedák nelz e dále spustit. že akumulát or je nedostatčně nabit. Akumulát or je umís těn v nabíječce, zástrčka Akumulát or je plně nabit. Akumulát or je připraven k použití. nabíječky je v síťové zásuvce, červená kontrol ka nes vítí. Špinavé kont akt y akumulátoru nebo nabíječky. Kontr olka nabíječky je vadná. Vyčistěte kontakty mírně vlhký m hadříkem. Vyj měte akumulátor a vyz koušejte nabíjení. V případě vadné kontrol ky Není sl yšet motor zvedáku, sedák nelz e spoušt ět ani zdvíhat. Plastická fólie je mezi akumulát orem. Špinavé kont akt y akumulátoru nebo nabíječky, vybitý akumulát or. Akumulát or není v zás uvce opěr ky z ad. Akumulát or nebo řídící blok nejsou dostatečně z atlačeny do zásuvky v opěrce zad. Akumulátor je vadný. Motor je vadný. Závada v řídící elektronice. kont aktujt e dodavat ele. Sejměte látkový potah opěrky zad, vyj měte izolační fólii. Vyj měte akumulátor, vyčistěte kontakty pomocí vlhkého hadří ku, nabijt e akumulát or. Vsuňte akumulátor do zásuvky. Zatlačte obě části přes mírný odpor tak, aby se uzamkl y správně do zásuvky. Vyměňte vadný akumulátor za nový. Zašlete zvedák do opravy. Vyjměte řídící blok a zašlete ho do opravy.

5 8. ČIŠTĚNÍ A ÚDRŽBA Strana č.6 4. PŘÍPRAVA ZVEDÁKU K POUŽITÍ Strana č.3 Jelikož z vedák Dent o Lift E náleží k pomůc kám osobní hygieny, měl by být opatrně vyčištěn po každém použití. Povlaky sedáku a opěr ky z ad js ou odnímat elné a je možno prát je max. při 60 o C. Doporučujeme použí vat jemný prací prostředek. Neždímejte povlaky před su šením! Konstrukce zvedáku by měla být také čištěna tepl ou vodou maxi mál ně při 60 o C. Pro snadnější čištění je mož né použít kartáč a st andardní čistíc í pros tředky. Nůžkový z vedací mechaniz mus by měl být čas od čas u oš etřen vazelínou. Vyj mět e z vedák z krabic e a odepněte t e xtilní kryt n a vrchní části opěrky. Podržt e ovládac í blok v místě zás uvného prost oru. Uchopt e drž ák akumulát oru a vsuňte akumulátor do přihrádky. Tlačte jemně na akumulátor tak, aby jste překonali mírný odpor a zatlačte akumulátor do takové pozice, aby jeho oválná část b yla v ro vin ě s horní částí opěrky. 8.1 Akumulátor a nabíječka akumul átoru Před čištění m nabíječky vyj měte zástrčku nabíječky ze síťové zásuvky. Nikdy neponořujte nabíj ečku do vody, nesprchujte ji vodou. Použijt e k čištění s uchý nebo mírně vlhký hadřík. Akumulát or rovněž čistěte mírně vlhkým hadříkem.při použití běž ného dezinfekčního prostředku, dbejte pokynů výro bce. 9. VYJMUTÍ ZVEDÁKU Z VANY Spusťte zvedák do základní polohy u dna vany. Skl opt e bočnice a opěrku směrem k sedáku. Zapněte textilní kr yt na vrchní části opěrky. Umístěte zvedák do čisté a s uch é va n y t a k, aby výřez opěr ka z ad směřovala k zadní části vany. Mírně přitlačte sedací část, aby se přísavky základny přichytly pevně ke dnu vany. Pohyblivé bočnice sedáku zdvihněte a opřet e o s těny vany. 5. AKUMULÁTOR A NABÍJEČKA AKUMULÁTORU Uvolněte zvedák pomocí nadzdvihnutí bočních část í přísavek na kratší straně. Zdvi hněte tuto kratší stranu sedací části, zbý vající přísavky zákl adny se uvolní a poté můžete zvedák vyjmout z vany. Zvedák můžete nyní skladovat mimo koupelnu. Zvedák lze také rozložit na dva samostatné díly Akumulát or slouž í pro zásobování z vedáku el ektrickou energií. Opatrné zac házení s akumulát orem přispěje k j eho delší ži votnosti. Kapacita plně nabit ého akumulát oru vyst ačí mini málně pro pět koupelí. Výrobce doporučuje dobíjet akumulát or po každé koupeli. Kont akt y akumul átoru a nabíječky udržujt e čisté a bez mastnot. Akumulát or a nabíječku čistět e s použití m suc hého nebo mírně navlhčeného hadříku. Akumulát or má int erní s vor kovnici pro přímé připojení k nabíj ečce. Elektroni ka nabíj ečky kontroluj e správné nabíjení akumulátoru. Správné nabíjení akumulát oru je i ndi kováno rozs víc ení m kontrol ky na zásuvc e nabíječky. Když je akumul átor plně nabit kontrol ka zhasne.

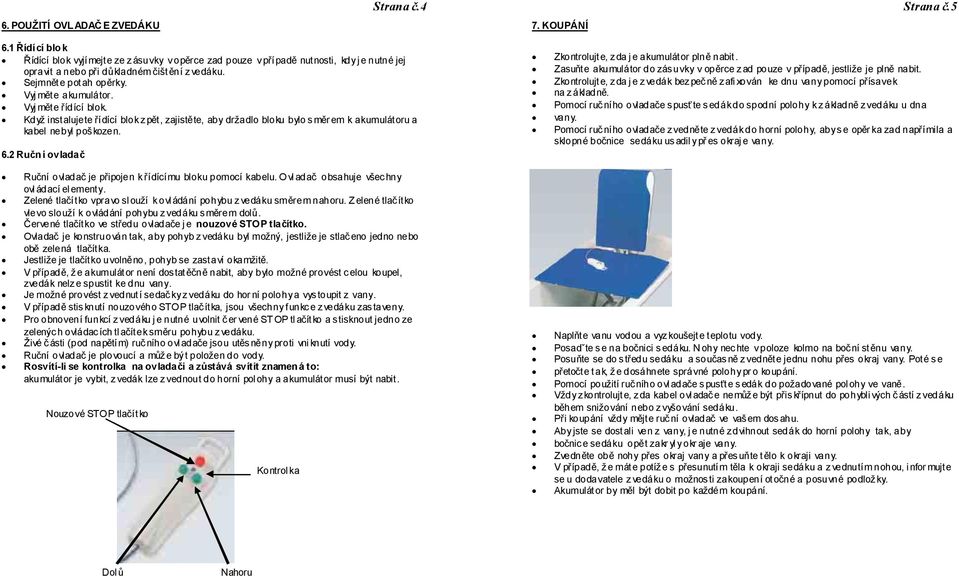

6 6. POUŽITÍ OVL ADAČ E ZVEDÁKU Strana č.4 7. KOUPÁNÍ Strana č Řídící blo k Řídící blok vyjímejte ze zásuvky v opěrce zad pouze v případě nut nosti, kdy j e nutné jej opravit a nebo při důkladném čištění zvedáku. Sejmnět e pot ah opěrky. Vyj měte akumulátor. Vyj měte řídící blok. Když inst alujete řídící blok z pět, zajistěte, aby držadlo bloku bylo s měr em k akumulát oru a kabel nebyl poškozen. 6.2 Ruční ovladač Ruční ovladač je připojen k řídícímu bloku pomocí kabelu. Ovladač obsahuje všec hny ovl ádací el ement y. Zelené tlačí t ko vpravo sl ouží k ovl ádání pohybu z vedáku směrem nahoru. Zelené tlačítko vlevo slouží k ovládání pohybu zvedáku směrem dolů. Červené tlačítko ve středu ovladače j e nouzové STOP tlačítko. Ovladač je konstruován tak, aby pohyb zvedáku byl možný, jestliže je stlačeno jedno nebo obě zelená tlačítka. Jestliže je tlačítko uvolněno, pohyb se zastaví okamžitě. V případě, ž e akumulát or není dos tat ěčně nabit, aby bylo možné provést c elou koupel, zvedák nelze spustit ke dnu vany. Je možné provést z vednut í sedačky z vedáku do hor ní polohy a vys toupit z vany. V případě stis knutí nouzového STO P tlačítka, jsou všechny funkce zvedáku zastaveny. Pro obnovení funkcí z vedáku j e nutné uvolnit čer vené ST OP tl ačít ko a s tisknout jedno ze zelenýc h ovládac ích tl ačítek směru pohybu zvedáku. Živé části (pod napětím) ručního ovladače jsou utěsněny proti vniknutí vody. Ruční ovladač je plovoucí a může být položen do vody. Rosvítí-li se kontrolka na ovladači a zůstává svítit znamen á to: akumulát or je vybit, z vedák lze z vednout do horní pol ohy a akumulát or musí být nabit. Nouzové STO P tlačítko Kontrol ka Zkontrolujt e, z da j e akumulát or plně nabit. Zasuňte akumulátor do zásuvky v opěrce z ad pouze v případě, jestliže je plně nabit. Zkontrolujt e, z da j e z vedák bez pečně z afi xován ke dnu vany pomocí přísavek na z ákladně. Pomocí ruční ho ovladače s pusťte s edák do spodní polohy k z ákladně z vedáku u dna vany. Pomocí ruční ho ovladače z vedněte zvedák do horní polohy, aby se opěr ka zad napřímila a sklopné bočnice sedáku us adil y př es okraje vany. Naplňt e vanu vodou a vyz koušejt e t eplotu vody. Posadˇte s e na bočnici s edáku. N ohy nec hte v poloze kolmo na boční stěnu vany. Posuňte se do s tředu sedáku a součas ně zvednět e jednu nohu přes okraj vany. Poté s e přetočt e t ak, ž e dosáhnete správné polohy pr o koupání. Pomocí použití ruč ního ovladače s pusťt e s edák do požadované pol ohy ve vaně. Vždy z kontrolujt e, z da kabel ovl adače nemůže být přiskřípnut do pohybli vých částí zvedáku během snižování nebo zvyšování sedáku. Při koupání vždy mějte ruční ovladač ve vaš em dos ahu. Aby jste se dost ali ven z vany, j e nutné z dvihnout sedák do horní polohy tak, aby bočnic e sedáku opět za kr yl y o kr aje va n y. Zvedněte obě nohy přes okraj vany a přes uňte tělo k okraji vany. V případě, ž e máte potíž e s přesunutí m těla k okraji sedáku a z vednutí m nohou, i nfor mujt e se u dodavatele z vedáku o možnos ti zakoupení ot očné a posuvné podlož ky. Akumulát or by měl být dobit po každém koupání. Dol ů Nahoru
