XPS, XCT, XRS, XLT, ST-H

Rozměr: px
Začít zobrazení ze stránky:

Download "XPS, XCT, XRS, XLT, ST-H"

Transkript

1 Senzory XPS, XCT, XRS, XLT, ST-H Návod k obsluze Siemens - Milltronics Ultrazvukové senzory ECHOMAX

2 Bezpečnostní pokyny V zájmu své vlastní bezpečnosti a bezpečnosti ostatních lidí a také kvůli předcházení případným věcným škodám musíte dodržovat výstražné pokyny. U každého výstražného pokynu je vždy uveden příslušný stupeň ohrožení. Kvalifikovaný personál Tento přístroj smí uvádět do provozu a obsluhovat pouze kvalifikovaný personál při dodržování pokynů v tomto návodu k obsluze. Kvalifikovaným personálem ve smyslu bezpečnostně technických pokynů v této příručce se rozumějí osoby, které mají oprávnění uvádět tento přístroj do provozu podle bezpečnostně technických norem. Varování: Bezchybný a bezpečný provoz tohoto přístroje předpokládá správný transport, skladování, instalaci a montáž stejně jako pečlivou obsluhu a údržbu. Upozornění: Přístroj musí být vždy používán v souladu s technickými údaji. Copyright Siemens Milltronics Process Instruments Inc Všechna práva vyhrazena. Tato publikace je k dispozici v tištěné i elektronické formě. Žádáme uživatele, aby si obstaral schválené vytištěné návody k obsluze nebo vzal v úvahu elektronické verze, vydané a schválené firmou Siemens Milltronics Process Instruments Inc. Společnost Siemens Milltronics Process Instruments Inc. není odpovědná za obsah částečných nebo úplných reprodukcí vytištěných či elektronických publikací. Vyloučení ručení Zkontrolovali jsme obsah publikace s ohledem na shodu s popisovaným přístrojem. Přesto nelze vyloučit odchylky, a proto nepřebíráme záruku za úplnou shodu. Údaje v této publikaci jsou pravidelně kontrolovány a nezbytné opravy jsou obsaženy v příštích vydáních. Předem děkujeme za zlepšovací návrhy. Technické změny zůstávají vyhrazeny. MILLTRONICS je registrovaná ochranná známka společnosti Siemens Milltronics Process Instruments Inc. Budete-li mít jakékoli dotazy, obraťte se laskavě na SMPI Technical Publications na adrese: Technical Publications Siemens s.r.o. Evropská 33a, Praha 6 Tel.: pi.obchod.cz@siemens.com Další návody k obsluze SMPI naleznete na naší webové stránce: Siemens Mill tronics Process Instruments Inc. 2002

3 Všeobecné informace V tomto návodu k obsluze naleznete pokyny pro instalaci, používání a údržbu ultrazvukových senzorů Echomax. Zvláštní pozornost musíte věnovat výstražným pokynům a upozorněním. Tyto texty jsou odlišeny od ostatních šedým pozadím. VAROVÁNÍ znamená, že při neprovedení odpovídajících preventivních opatření může dojít k usmrcení, těžkému zranění, resp. ke značným věcným škodám. Upozornění označuje důležité informace o přístroji nebo části návodu k obsluze, na které je třeba obzvlášť upozornit. DŮLEŽITÉ: Změny technických údajů jsou vyhrazeny. Bezpečnostně technické údaje musí být potvrzeny kvalifikovaným zástupcem společnosti Siemens Milltronics. Ultrazvukový senzor Ultrazvukové senzory Echomax se používají s ultrazvukovými měřicími systémy od firmy Siemens - Milltronics. Senzor převádí elektrickou energii impulsů vysílaných ze snímače na ultrazvukové impulsy. Akustická energie echa je pak převáděna zpět na elektrickou energii a určuje se časový interval mezi vysláním impulsu a přijetím echa. Efektivní akustická energie je vyzařována ven z vysílací plochy senzoru. Její amplituda přitom klesá rychlostí, která je nepřímo úměrná čtverci vzdálenosti. Maximálního výkonu se dosahuje na tzv. ose přenosu, kolmé k vysílací ploše senzoru. Místa, kde je výkon poloviční (-3 db), vytvářejí kužel, který definuje zvukový kužel a jehož osa představuje osu přenosu. Průměr tohoto kužele ve stupních určuje úhel vyzařování. S použitím technik měření impedance lze optimalizovat přenos energie ze senzoru do vzduchu a naopak. senzor vysílací plocha senzoru 3db mezní čára osa přenosu, kolmá k vysílací ploše senzoru Ultrazvukové senzory jsou vybaveny interním teplotním čidlem. To hlásí snímači teplotu na ultrazvukovém senzoru. Zapojení je jednoduché - komponenty ultrazvukového senzoru i teplotního čidla používají stejné vedení. Strana 3

4 Všeobecné pokyny VAROVÁNÍ: Volba materiálů vychází z chemické slučitelnosti (nebo netečnosti) pro všeobecné účely. Při použití ve speciálních prostředích zkontrolujte před instalací tabulky chemické slučitelnosti. Řada Echomax Senzory mohou být používány ve všech prostorech s nebezpečím výbuchu, se všemi plyny a v teplotních rozsazích T1, T2, T3, T4 a T5 (viz technické údaje) Řada Echomax je vhodná pro široké použití teplot (viz technické údaje) Limitní hodnoty uvedené v této publikaci nesmí být v žádném případě překročeny Instalaci smí provádět pouze vyškolený personál při dodržování platných předpisů. Elektrické napájení těchto přístrojů musí být zajištěno z obvodu, vybaveného vhodnou pojistkou se zkratovou kapacitou 4000 A. Snímače Siemens Milltronics jsou takovou pojistkou vybaveny. Při opravách těchto přístrojů je nutné dodržovat platné technické předpisy. Osvědčení provozního prostředku vychází z použitých materiálů - viz technické údaje Strana 4

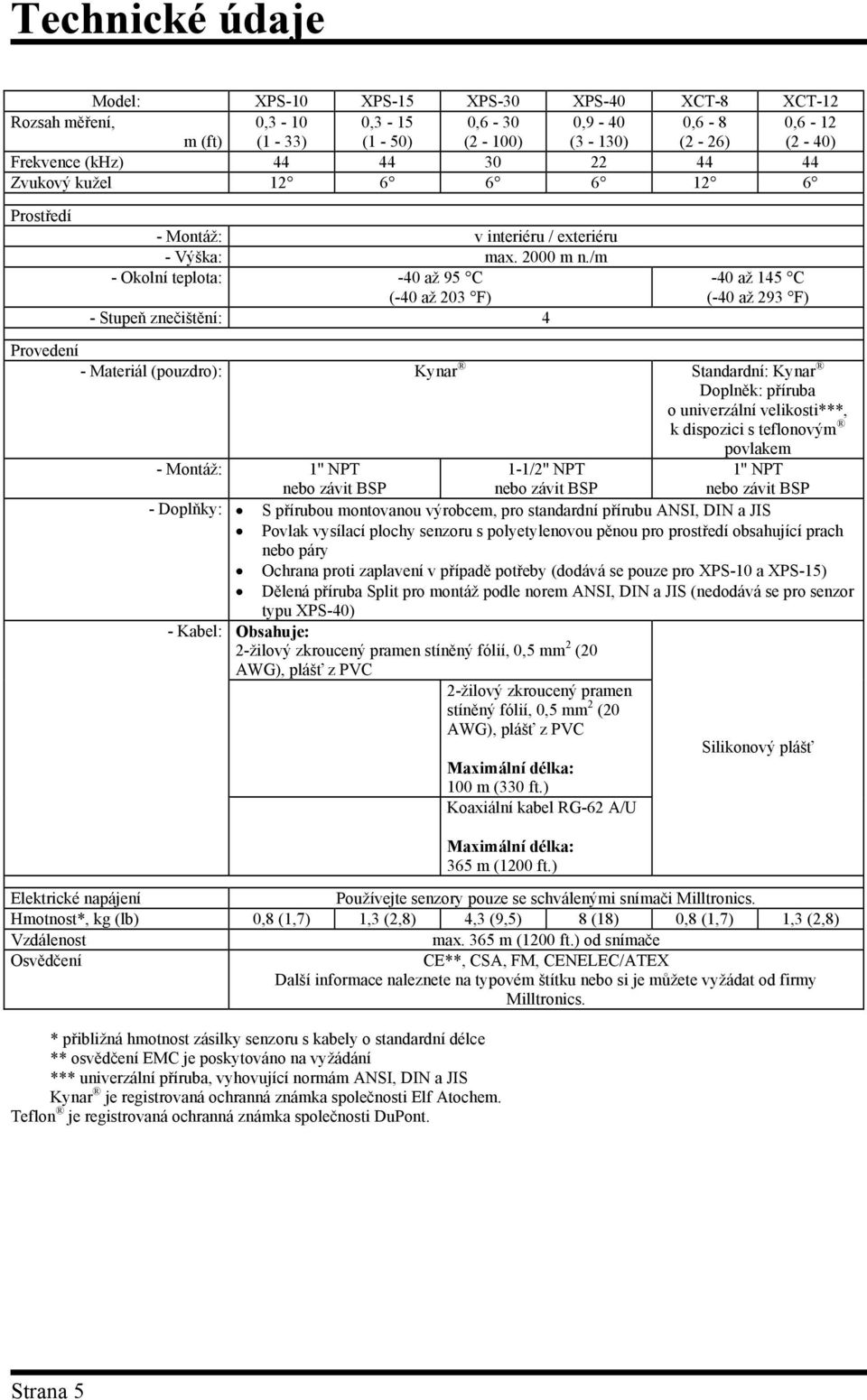

5 Technické údaje Model: XPS-10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12 Rozsah měření, 0,3-10 0,3-15 0,6-30 0,9-40 0,6-8 0,6-12 m (ft) (1-33) (1-50) (2-100) (3-130) (2-26) (2-40) Frekvence (khz) Zvukový kužel Prostředí - Montáž: v interiéru / exteriéru - Výška: max m n./m - Okolní teplota: -40 až 95 C (-40 až 203 F) - Stupeň znečištění: 4-40 až 145 C (-40 až 293 F) Provedení - Materiál (pouzdro): Kynar Standardní: Kynar Doplněk: příruba o univerzální velikosti***, k dispozici s teflonovým povlakem - Montáž: 1'' NPT nebo závit BSP 1-1/2'' NPT nebo závit BSP 1'' NPT nebo závit BSP - Doplňky: S přírubou montovanou výrobcem, pro standardní přírubu ANSI, DIN a JIS Povlak vysílací plochy senzoru s polyetylenovou pěnou pro prostředí obsahující prach nebo páry Ochrana proti zaplavení v případě potřeby (dodává se pouze pro XPS-10 a XPS-15) Dělená příruba Split pro montáž podle norem ANSI, DIN a JIS (nedodává se pro senzor typu XPS-40) - Kabel: Obsahuje: 2-žilový zkroucený pramen stíněný fólií, 0,5 mm 2 (20 AWG), plášť z PVC 2-žilový zkroucený pramen stíněný fólií, 0,5 mm 2 (20 AWG), plášť z PVC Silikonový plášť Maximální délka: 100 m (330 ft.) Koaxiální kabel RG-62 A/U Maximální délka: 365 m (1200 ft.) Elektrické napájení Používejte senzory pouze se schválenými snímači Milltronics. Hmotnost*, kg (lb) 0,8 (1,7) 1,3 (2,8) 4,3 (9,5) 8 (18) 0,8 (1,7) 1,3 (2,8) Vzdálenost max. 365 m (1200 ft.) od snímače Osvědčení CE**, CSA, FM, CENELEC/ATEX Další informace naleznete na typovém štítku nebo si je můžete vyžádat od firmy Milltronics. * přibližná hmotnost zásilky senzoru s kabely o standardní délce ** osvědčení EMC je poskytováno na vyžádání *** univerzální příruba, vyhovující normám ANSI, DIN a JIS Kynar je registrovaná ochranná známka společnosti Elf Atochem. Teflon je registrovaná ochranná známka společnosti DuPont. Strana 5

6 Typ XRS-5 XRS-5C Použití Rozsah měřen Kmitočet v khz Úhel paprsku kapaliny 0,3-8 m 43 khz 10 Prostředí umístění nadmořská výška okolní teplota stupeň znečištění Provedení vnější části PVDF / CSM PVDF / CSM; nerezová ocel procesní připojení 1"NPT nebo BSP 1"NPT kabeláž Zdroj napájení Hmotnost* v kg Schválení externí/interní max.2000m -20 až +65 C 4 Kroucený párový stíněný kabelů 0,5mm2, plášť PVC snímač lze napájet pouze z řídících jednotek určených firmou Siemens-Milltronics 1,2 kg CE, CSA, FM,SIRA/CENELEC aktuální schválení viz štítek nebo konzultujte s Siemens-Milltronics Typ XLT-30 XLT-60 Použití kapaliny, sypké látky Rozsah měření v m 0,9-30 m 1,8-60 m Kmitočet v khz 22 khz 13 khz Úhel paprsku 5 Prostředí umístění nadmořská výška okolní teplota stupeň znečištění externí/interní max.2000m -40 až +150 C 4 Provedení vnější části procesní připojení kabeláž aluminium, nerezová ocel 304, silikon 1"NPT Kroucený párový stíněný kabelů 0,5mm2, plášť silikon Kroucený párový stíněný kabelů 0,5mm2, plášť PVC Zdroj napájení Hmotnost* v kg Schválení snímač lze napájet pouze z řídících jednotek určených firmou Siemens-Milltronic 6,6 kg CE, CSA, FM,SIRA/CENELEC aktuální schválení viz štítek nebo konzultujte s Siemens-Milltronics Typ ST-H Použití kapaliny, sypké látky Rozsah měření v m 0,3-10 m Kmitočet v khz 43 khz Úhel paprsku 12 Prostředí umístění externí/interní nadmořská výška max.2000m okolní teplota -20 až +60 C stupeň znečištění 4 Provedení vnější části EFTE základ / víčko (epoxy spoj) ** procesní připojení 2"NPT, 2" BSP nebo PF2 kabeláž Kroucený párový stíněný kabelů 0,5mm2 (20 AWG), PVC plášť Zdroj napájení snímač lze napájet pouze z řídících jednotek určených firmou Siemens-Milltronic Hmotnost* v kg 1,4 kg * Schválení CE, CSA, FM,SIRA/CENELEC, ATEX aktuální schválení viz štítek nebo konzultujte s Siemens- Milltronics * přibližná dodací hmotnost snímače se standardní délkou kabelu ** pro chemické aplikace odkontrolujte možnost použití EFTE a epoxy nebo montáž vně procesu Strana 6

7 Rozměry XPS, XCT vysílací plocha senzoru standardní montáž s přírubou (doplněk) viz příslušný návod dělená příruba (doplněk) viz příslušný návod pouzdro proti zaplavení (doplněk) viz příslušný návod Model Rozměr XPS-10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12 A 86 mm (3,4'') 119 mm (4,7'') 173 mm (6,8'') 206 mm (8,1'') 86 mm (3,4'') 119 mm (4,7'') B 122 mm (4,8'') 132 mm (5,2'') 198 mm (7,8'') 229 mm (9,0'') 122 mm (4,8'') 132 mm (5,2'') C podle rozměrů standardních přírub ANSI, DIN a JIS D* 128 mm (5,0'') 138 mm (5,4'') 204 mm (8,0'') 235 mm (9,2'') 128 mm (5,0'') 138 mm (5,4'') E 124 mm (4,9'') 158 mm (6,2'') n/a n/a n/a n/a F 152 mm (6,0'') 198 mm (7,8'') n/a n/a n/a n/a * jmenovité hodnoty VAROVÁNÍ: Doplňkové dělené příruby, montáže s použitím přírub a uspořádání s nastavovacími přírubami nejsou vhodné pro tlakové aplikace. Strana 7

8 Nákres a rozměry XRS Standard Flange (optional) 25 mm (0.98") 127 mm (5.0") 127 mm (5.0") 89 mm (3.5") ANSI, DIN, or JIS standards Submergence Shield Split Flange (optional) 155 mm (6.1") 133 mm (5.2") nominal 124 mm (4.9") ANSI, DIN, or JIS standards Nákres a rozměry XLT 1 NPT zemnící připojení bezp.připopjení 9mm (3/8 ) dia. hole (2x) h (nominal) d XLT-30 XLT-60 h 249 mm (9.8") 324 mm (12.75") d 264 mm (10.4") 335 mm (13.2") Strana 8

9 Nákresy a rozměry ST-H 1 NPT conduit thread 2 NPT, 2 BSP, or PF2 mounting thread (process connection) 74 mm (2.9 ) 119 mm (4.7 ) 87 mm (3.4 ) 82 mm (3.2 ) Strana 9

10 Montáž XPS, XCT, XRS Pamatujte si Doporučujeme provést speciální preventivní opatření pro ochranu vysílací plochy senzoru před případným poškozením. Při montáži senzoru je třeba dbát na určitý minimální odstup vysílací plochy od maximální možné hladiny materiálu. Tato vzdálenost odpovídá odclonění blízké zóny. Viz návod k obsluze použitého snímače. V aplikacích s kapalinami musí být senzor nainstalován tak, aby osa přenosu byla kolmá k hladině kapaliny. V aplikacích se sypkými materiály je nutné používat nastavovací přírubu typu EA od firmy Milltronics, která usnadňuje nasměrování senzoru. Při šroubování nedotahujte příliš silně závit. Úplně postačuje utažení rukou. V případě potřeby nainstalujte zajišťovací řetězec mezi senzor a pevnou komponentu. Při montáži senzoru můžete nainstalovat doplňkové teplotní čidlo. Upozornění: V hermetických aplikacích musíte utahovat senzory rukou a potom ještě o ½ až 1½ otáčky. V tlakových aplikacích můžete vylepšit utěsnění závitů s použitím teflonové 1 pásky nebo podobného těsnicího materiálu. 1 Teflon je registrovaná ochranná známka společnosti DuPont. Montáž - aplikace se sypkými materiály nastavovací příruba typu EA (typický model) zajišťovací řetězec senzor VAROVÁNÍ: Nesprávná instalace může vést k poklesu tlaku nelze pro XRS Strana 10

11 Montáž - aplikace s kapalinami Zavěšená montáž pružný kabelový přívod ocelový držák Držák zajišťovací řetězec redukční objímka senzor Senzor, který je namontován zavěšený, nesmí být vystaven větru nebo vibracím. Chráněno proti zaplavení Překližka pevná kovová trubka zajišťovací řetězec redukční objímka pouzdro proti zaplavení Senzor s pouzdrem proti zaplavení pro aplikace, u nichž hrozí zaplavení. Montáž do překližky zaručuje vynikající izolaci, ale musí být dostatečně stabilní aby při zatížení nedocházelo k prověšení. Strana 11

12 Montáž - aplikace s kapalinami (pokračování) Slepá příruba šroubový spoj navařený na slepé přírubě redukční objímka Příruba, těsnění a materiál dodané zákazníkem. Viz odstavec "Aplikace s kapalinami - přetlaková trubka". Upozornění: Utahujte rovnoměrně šrouby příruby, aby bylo zaručeno dobré utěsnění mezi protipřírubami. Pozor: Příliš silné utažení může mít negativní vliv na výkon senzoru. Montáž s použitím příruby redukční objímka senzor v provedení s přírubou šroub těsnění protipříruba obstaraná zákazníkem matice Přetlaková trubka s přírubou obstaranou zákazníkem. Má-li být kovová příruba navařena na trubku, postupujte podle pokynů v odstavci "Aplikace s kapalinami - přetlaková trubka". Strana 12

13 Montáž XLT Pamatujte si Doporučujeme provést speciální preventivní opatření pro ochranu vysílací plochy senzoru před případným poškozením. Při montáži senzoru je třeba dbát na určitý minimální odstup vysílací plochy od maximální možné hladiny materiálu. Tato vzdálenost odpovídá odclonění blízké zóny. Viz návod k obsluze použitého snímače. V aplikacích s kapalinami musí být senzor nainstalován tak, aby osa přenosu byla kolmá k hladině kapaliny. V aplikacích se sypkými materiály je nutné používat nastavovací přírubu typu EA od firmy Siemens-Milltronics, která usnadňuje nasměrování senzoru. Při šroubování nedotahujte příliš silně závit. Úplně postačuje utažení rukou. V případě potřeby nainstalujte zajišťovací řetězec mezi senzor a pevnou komponentu. Při montáži senzoru můžete nainstalovat doplňkové teplotní čidlo. Upozornění: V hermetických aplikacích musíte utahovat senzory rukou a potom ještě o ½ až 1½ otáčky. V tlakových aplikacích můžete vylepšit utěsnění závitů s použitím teflonové 1 pásky nebo podobného těsnicího materiálu. 1 Teflon je registrovaná ochranná známka společnosti DuPont. Montáž - aplikace se sypkými materiály Easy Aimer (typical model) Bezpečnostní řetěz zemnící připojení Upozornění: Easy Aimer není vhodný pro tlakové aplikace Strana 13

14 Montáž - aplikace s kapalinami Zavěšená montáž pružný kabelový přívod držák redukční objímka bezpečnostní řetěz zemění senzor Slepá příruba šroubový spoj navařený na slepé přírubě zemění objímka bezp.řetěz objímka Přetlak.trubka s přírubou obstaranou zákazníkem Strana 14

15 Montáž Pamatujte si Doporučujeme provést speciální preventivní opatření pro ochranu vysílací plochy senzoru před případným poškozením. Při montáži senzoru je třeba dbát na určitý minimální odstup vysílací plochy od maximální možné hladiny materiálu. Tato vzdálenost odpovídá odclonění blízké zóny. Viz návod k obsluze použitého snímače. V aplikacích s kapalinami musí být senzor nainstalován tak, aby osa přenosu byla kolmá k hladině kapaliny. V aplikacích se sypkými materiály je nutné používat nastavovací přírubu typu EA od firmy Milltronics, která usnadňuje nasměrování senzoru. Při šroubování nedotahujte příliš silně závit. Úplně postačuje utažení rukou. V případě potřeby nainstalujte zajišťovací řetězec mezi senzor a pevnou komponentu. Při montáži senzoru můžete nainstalovat doplňkové teplotní čidlo. Upozornění: V hermetických aplikacích musíte utahovat senzory rukou a potom ještě o ½ až 1½ otáčky. V tlakových aplikacích můžete vylepšit utěsnění závitů s použitím teflonové 1 pásky nebo podobného těsnicího materiálu. 1 Teflon je registrovaná ochranná známka společnosti DuPont. Montáž - aplikace se sypkými materiály Easy Aimer (typical model) Upozornění není vhodné pro korozivní prostředí transducer Strana 15

16 Montáž - aplikace s kapalinami Nekorozivní aplikace Flexible Conduit flexible conduit steel plate Bracket coupling transducer Flexible conduit mounted transducer should not be subjected to wind, vibration, or jarring Upozornění není vhodné pro korozivní prostředí Submersible Plywood rigid metal conduit coupling submergence shield Submersible transducer, use in applications where flooding is possible. Plywood mounting provides excellent isolation, but must be rigid enough to avoid flexing if subjected to loading. Upozornění není vhodné pro korozivní prostředí nipple welded to blind flange coupling Blind Flange Upozornění není vhodné pro korozivní prostředí Flange, gasket, and hardware supplied by customer. Strana 16

17 Montáž - aplikace kapaliny Korozivní aplikace Blind Flange Flanged coupling Siemens Milltronics flange adapter Flange, gasket, and hardware supplied by customer. Coupling Coupling Customer flanged standpipe. If a metal flange must be welded to pipe, refer to the Transducers Applications Manual. Available at processautomation 2 coupling welded to tank top Strana 17

18 Zapojení Přímé připojení Výhradně u přístroje EnviroRanger ERS 500 musí být všechny tři kabely připojeny zvlášť černý bílý stínění 2-vodičové prodloužení bílý černý připojovací skříňka Výhradně u přístroje EnviroRanger ERS 500 musí být všechny tři kabely připojeny zvlášť Koaxiální prodloužení stínění Prodloužení kabelu se stíněným / krouceným kabelem 18 AWG Při připojení k přístroji EnviroRanger ERS 500 se nesmí použít ŽÁDNÝ koaxiální kabel. Používejte 2-vodičové prodloužení (viz předchozí obr.). Prodloužení kabelu s koaxiálním kabelem RG-62 A/U pro optimální odolnost proti rušení Strana 18

19 Pamatujte si Instalaci smí provádět pouze kvalifikovaný personál při dodržování platných technických předpisů. Kabely nesmí být nainstalovány nezakryté. Pro optimální odolnost proti rušení musí být kabely nainstalovány odděleně v uzemněné kovové trubce. Všechny závitové přípojky musí být utěsněny tak, aby dovnitř nemohla vniknout vlhkost. Vyhýbejte se instalaci kabelů v blízkosti vysokonapěťových či motorových vedení, spínacích stykačů nebo měničů frekvence (řídicí pohony SCR). Upozornění: V hermetických aplikacích musíte utahovat senzory rukou a potom ještě o ½ až 1½ otáčky. V tlakových aplikacích můžete vylepšit utěsnění závitů s použitím teflonové pásky nebo podobného těsnicího materiálu. VAROVÁNÍ: Nikdy se nepokoušejte povolit, odstranit nebo rozebrat procesovou přípojku, pokud je obsah nádrže pod tlakem. Strana 19
