PRAVIDLA PROVOZOVÁNÍ LOKÁLNÍCH DISTRIBUČNÍCH SOUSTAV PŘÍLOHA 1 DOTAZNÍKY PRO REGISTROVANÉ ÚDAJE

Transkript

1 AVIDLA OVOZOVÁNÍ LOKÁLNÍCH DISTRIBUČNÍCH SOUSTAV PŘÍLOHA 1 DOTAZNÍKY O REGISTROVANÉ ÚDAJE Zpracovatel: OVOZOVATEL LOKÁLNÍCH DISTRIBUČNÍCH SOUSTAV AH-ENERGY, s.r.o. prosinec 2012 Schválil: energetický regulační úřad dne

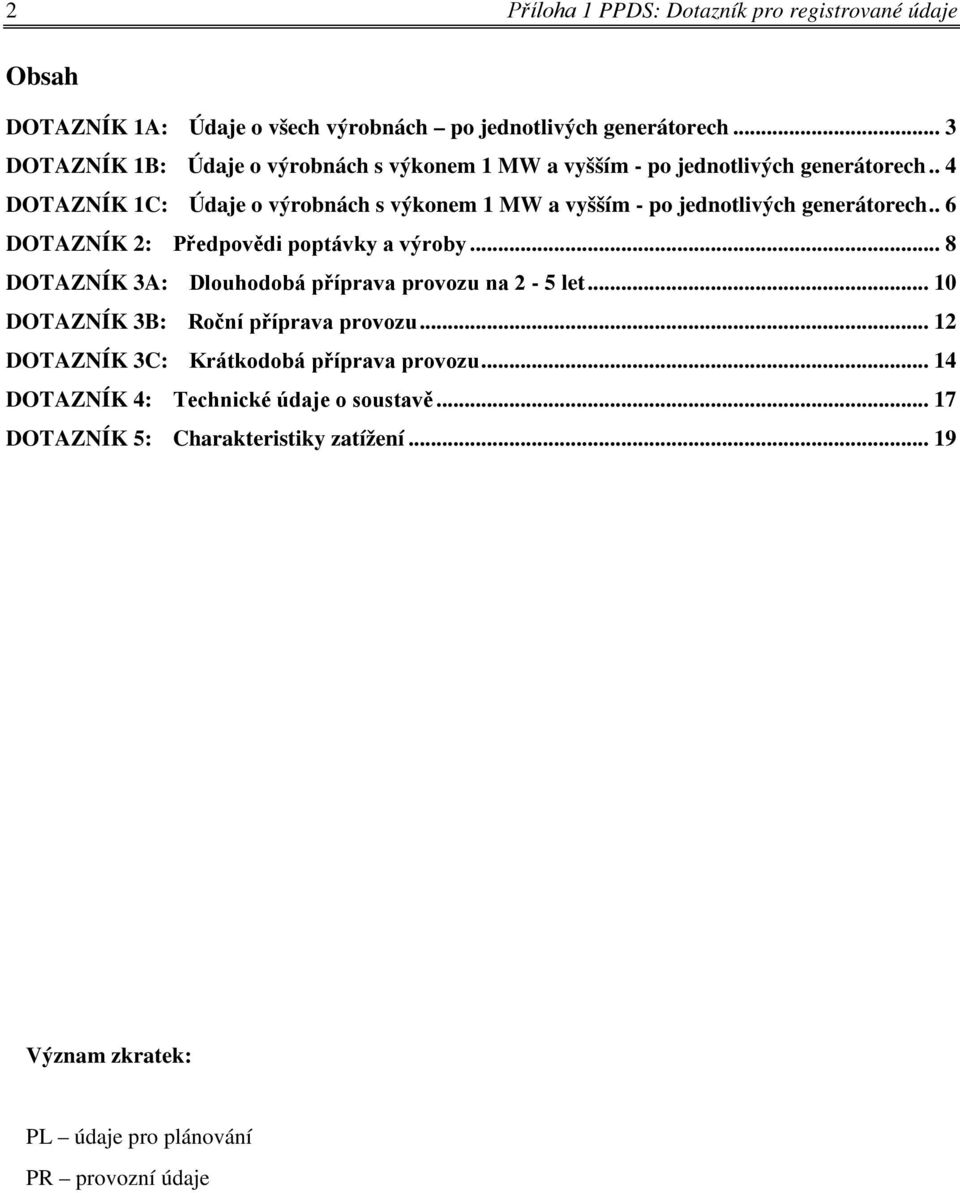

2 2 Příloha 1 PPDS: Dotazník pro registrované údaje Obsah DOTAZNÍK 1A: Údaje o všech výrobnách po jednotlivých generátorech... 3 DOTAZNÍK 1B: Údaje o výrobnách s výkonem 1 a vyšším - po jednotlivých generátorech.. 4 DOTAZNÍK 1C: Údaje o výrobnách s výkonem 1 a vyšším - po jednotlivých generátorech.. 6 DOTAZNÍK 2: Předpovědi poptávky a výroby... 8 DOTAZNÍK 3A: Dlouhodobá příprava provozu na 2-5 let DOTAZNÍK 3B: Roční příprava provozu DOTAZNÍK 3C: Krátkodobá příprava provozu DOTAZNÍK 4: Technické údaje o soustavě DOTAZNÍK 5: Charakteristiky zatížení Význam zkratek: údaje pro plánování provozní údaje

3 3 Příloha 1 PPDS: Dotazník pro registrované údaje DOTAZNÍK 1A: Údaje o všech výrobnách po jednotlivých generátorech Výrobna. Generátor... ÚDAJE O VÝROBNÁCH O VŠECHNY VÝROBNY PO JEDNOTLIVÝCH GENERÁTORECH Popis údaje Jednotky Kategorie dat Typ generátoru Text Typ hnacího stroje Text Zdánlivý jmenovitý výkon kva Činný jmenovitý výkon kw Sdružené napětí statoru kv Maximální dodávaný činný výkon kw Jmenovitý jalový výkon kvar Předpokládaný provozní režim Text Příspěvek ke zkratovému výkonu MVA Způsob řízení napětí Text Blokový transformátor (pokud je) kva převod vč. odboček Vlastní spotřeba při jmenovitém výkonu kva

4 4 Příloha 1 PPDS: Dotazník pro registrované údaje DOTAZNÍK 1B: Údaje o výrobnách s výkonem 1 a vyšším - po jednotlivých generátorech Výrobna.. Generátor... ÚDAJE O VÝROBNÁCH O VŠECHNY VÝROBNY S VÝKONEM 1 A VYŠŠÍM PO JEDNOTLIVÝCH GENERÁTORECH Popis údaje Jednotky Kategorie dat Dosažitelný činný výkon pro jednotlivé generátory a výrobnu Činný výkon při minimální výrobě pro jednotlivé generátory a výrobnu Vlastní spotřeba pro jednotlivé generátory a výrobnu při dosažitelném výkonu Vlastní spotřeba pro jednotlivé generátory a výrobnu při minimální výrobě MVAr MVAr Údaje k jednotlivým generátorům Jméno (označení) generátoru Jmenovitý zdánlivý výkon MVA PQ diagram při stanovených podmínkách text/obrázek Konstanta setrvačnosti s/mva Odpor fáze statoru při provozní teplotě % Podélná sycená reaktance přechodná % rázová % synchronní %

5 5 Příloha 1 PPDS: Dotazník pro registrované údaje Příčná sycená reaktance přechodná % rázová % synchronní % Časové konstanty rázová v podélné ose s přechodná v podélné ose s rázová v příčné ose s

6 6 Příloha 1 PPDS: Dotazník pro registrované údaje DOTAZNÍK 1C: Údaje o výrobnách s výkonem 1 a vyšším - po jednotlivých generátorech Výrobna Generátor..... ÚDAJE O VÝROBNÁCH O VŠECHNY VÝROBNY S VÝKONEM 1 A VYŠŠÍM PO JEDNOTLIVÝCH GENERÁTORECH Popis údaje Jednotky Kategorie dat Netočivá složka Odpor % Reaktance % Zpětná složka Odpor % Reaktance % Transformátor výrobny Proud naprázdno % Ztráty nakrátko kw Ztráty naprázdno kw Napětí nakrátko % Odbočky (počet a velikost napětí na jednu odbočku) Spojení vinutí Uzemnění uzlu Automatický regulátor napětí (AVR) Schéma Blokové schéma pro model AVR systému včetně údajů o sousledných a zpětných časových konstantách zesílení a limitech Text

7 7 Příloha 1 PPDS: Dotazník pro registrované údaje řízení napětí Údaje o regulátoru otáček a hnacím stroji Maximální rychlost - zavírání ventilů turbíny - otvírání ventilů turbíny Blokové schéma pro model omezovače rychlosti výrobny podrobně rozebírající kulový odstředivý regulátor omezovače a řízení systému a časové konstanty turbíny spolu se jmenovitým a maximálním výkonem turbíny Schéma Text

8 8 Příloha 1 PPDS: Dotazník pro registrované údaje DOTAZNÍK 2: Předpovědi poptávky a výroby Uživatel.. PŘEDPOVĚDI POPTÁVKY A VÝROBY Popis údaje Jednotky Pokrytá lhůta Aktualizace Kategorie dat 1. Čtvrthodinový činný výkon a účiník při průměrných klimatických podmínkách pro určený čas roční špičkové čtvrthodiny v příslušných odběrných místech a v určený čas roční špičkové čtvrthodiny poptávky PS 2. Čtvrthodinový činný výkon a účiník při průměrných klimatických podmínkách pro určený čas roční špičkové čtvrthodiny v příslušných odběrných místech a v určený čas roční špičkové čtvrthodiny poptávky PS 3. Roční odhad požadované el. práce za průměrných klimatických podmínek, určený podle následujících kategorií průmysl, energetika, stavebnictví, zemědělství, doprava, služby, obyvatelstvo a ostatní. Dále se požaduje předpověď požadované el. práce 4. Čtvrthodinový výkon výrobny v určenou čtvrthodinu roční špičky poptávky PS /- 2-5 let Týden 19 /- 2-5 let Týden 19 h 2-5 let Týden let Týden Dotazníky o provozu výroben, jejichž výkon je v každé hodině vyšší než 1, příp. vyšší než 1 2 měsíce dopředu 5. den předch. měsíce

9 9 Příloha 1 PPDS: Dotazník pro registrované údaje hodnota stanovená DS Čas 6. Shora uvedená položka 5 aktualizovaná 1 2 měsíce dopředu každé úterý do 8 hodin předch. týdne 7. Podrobnosti k rozdílům vyšším než 1, příp. vyšším než hodnota stanovená DS proti provozním dotazníkům výroben podle bodu 5, pro každou hodinu Čas 1 3 dny dopředu 8 hodin předch. týdne 8. Podrobné údaje od malých výrobců elektřiny ke všem rozdílům proti výkonu a době jejich navrhovaného využití (shrnutí za každou hodinu) Čas 1 3 dny dopředu 8 hodin předch. týdne 9. Podrobné údaje od každého uživatele připojeného k LDS o všech změnách celkového odběru v okamžiku překročenípoptávky o více než 1, příp. vyšším než hodnota stanovená Čas 1 3 dny dopředu 8 hodin předch. týdne 10. Podrobné údaje k hodinovému činnému výkonu a jalovému výkonu dodanému do LDS výrobnou, která nepodléhá plánování a odesílání během předchozího dne, pro každou hodinu MVAr Předchozí den 3 hodiny násled. dne

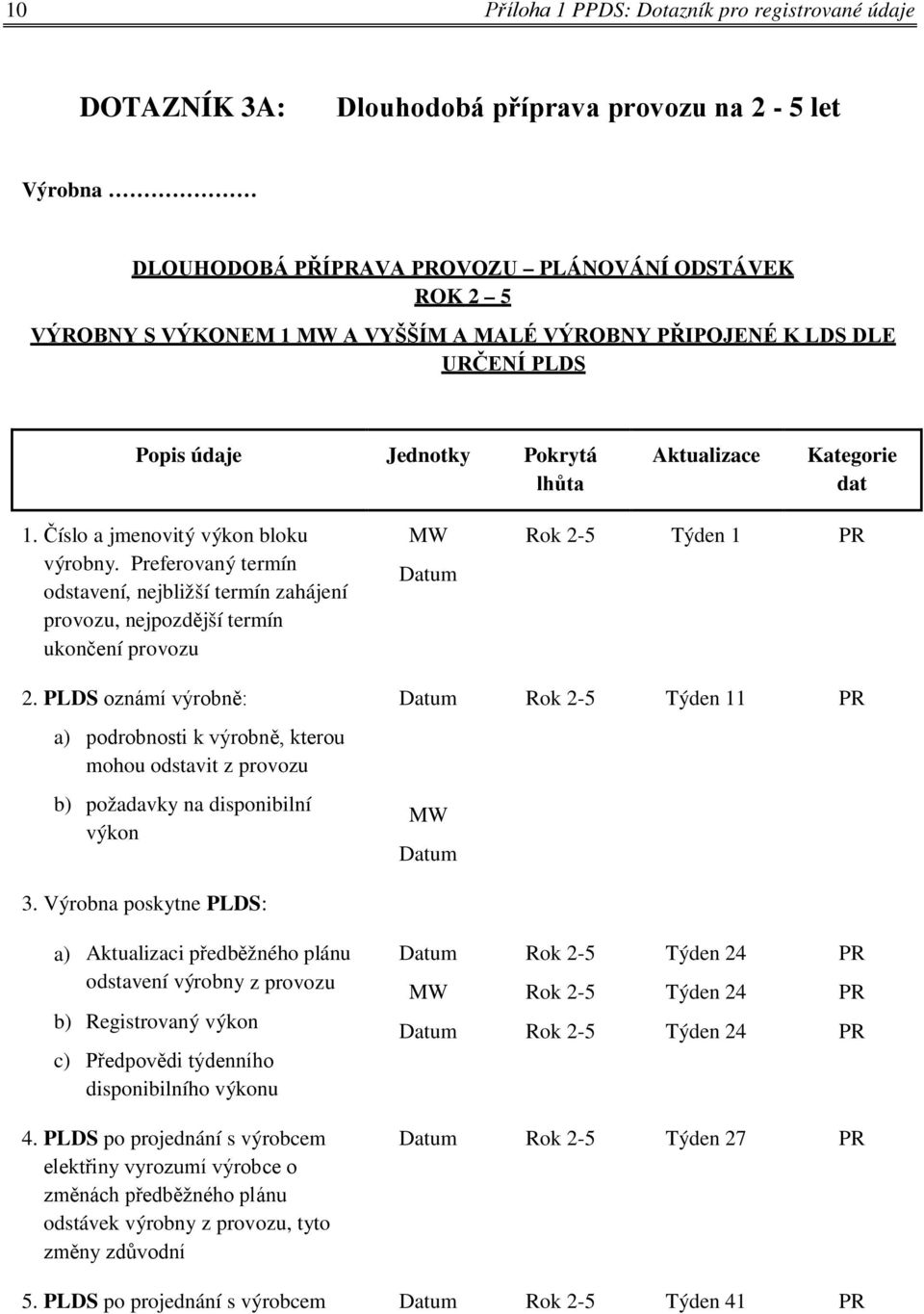

10 10 Příloha 1 PPDS: Dotazník pro registrované údaje DOTAZNÍK 3A: Dlouhodobá příprava provozu na 2-5 let Výrobna DLOUHODOBÁ PŘÍAVA OVOZU ÁNOVÁNÍ ODSTÁVEK ROK 2 5 VÝROBNY S VÝKONEM 1 A VYŠŠÍM A MALÉ VÝROBNY PŘIPOJENÉ K LDS DLE URČENÍ DS Popis údaje Jednotky Pokrytá lhůta Aktualizace Kategorie dat 1. Číslo a jmenovitý výkon bloku výrobny. Preferovaný termín odstavení, nejbližší termín zahájení provozu, nejpozdější termín ukončení provozu 2. DS oznámí výrobně: a) podrobnosti k výrobně, kterou mohou odstavit z provozu b) požadavky na disponibilní výkon 3. Výrobna poskytne DS: Rok 2-5 Týden 1 Rok 2-5 Týden 11 a) Aktualizaci předběžného plánu odstavení výrobny z provozu b) Registrovaný výkon c) Předpovědi týdenního disponibilního výkonu Rok 2-5 Rok 2-5 Rok 2-5 Týden 24 Týden 24 Týden DS po projednání s výrobcem elektřiny vyrozumí výrobce o změnách předběžného plánu odstávek výrobny z provozu, tyto změny zdůvodní Rok 2-5 Týden DS po projednání s výrobcem Rok 2-5 Týden 41

11 11 Příloha 1 PPDS: Dotazník pro registrované údaje elektřiny vyrozumí výrobce o změnách předběžného plánu odstávek výrobny z provozu, tyto změny zdůvodní (přitom se budou brát v úvahu odstávky uživatele předané v týdnu 27) 6. DS po projednání s uživateli odsouhlasí odstávky uživatelů z provozu Rok 2-5 Týden 42

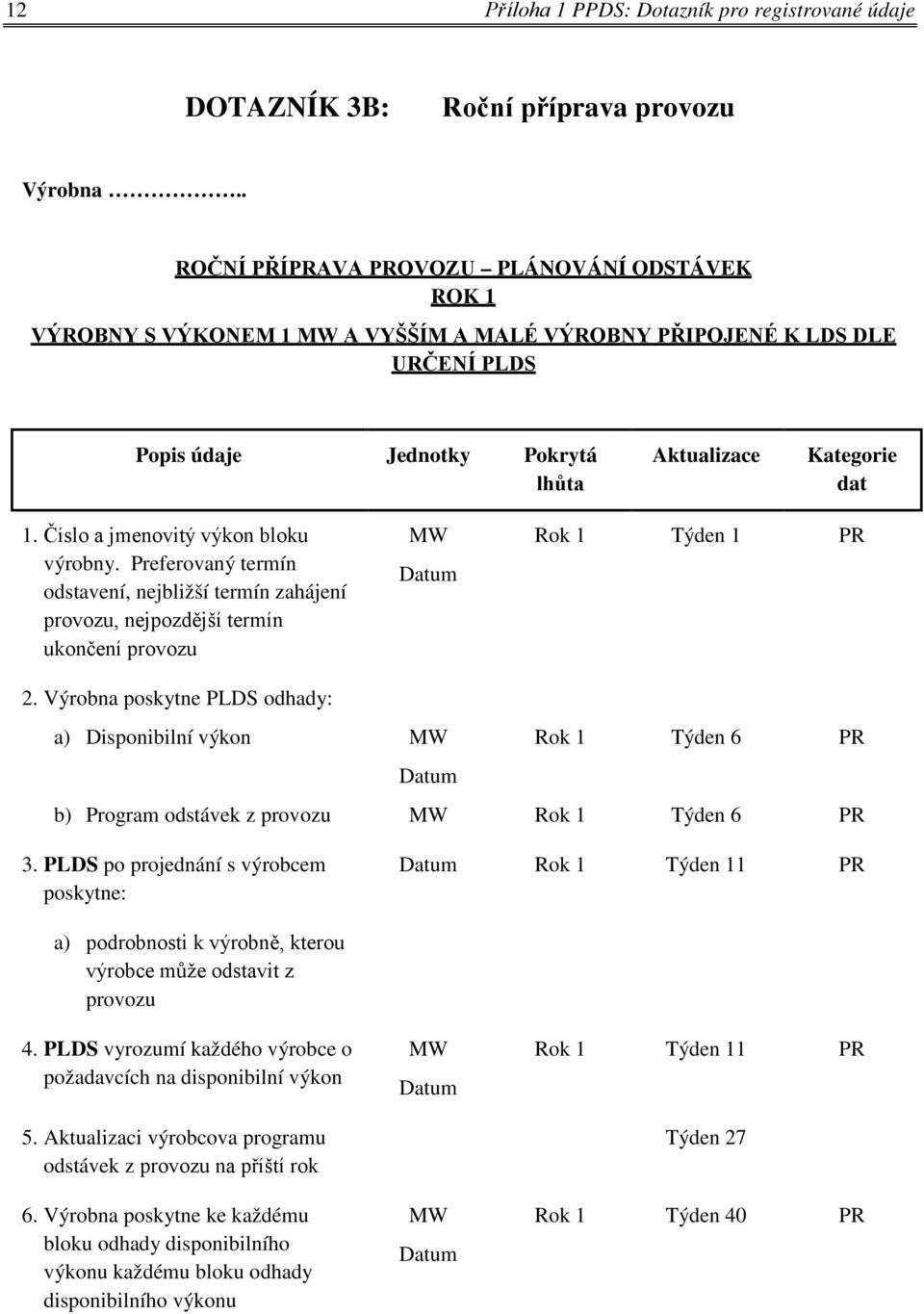

12 12 Příloha 1 PPDS: Dotazník pro registrované údaje DOTAZNÍK 3B: Roční příprava provozu Výrobna.. ROČNÍ PŘÍAVA OVOZU ÁNOVÁNÍ ODSTÁVEK ROK 1 VÝROBNY S VÝKONEM 1 A VYŠŠÍM A MALÉ VÝROBNY PŘIPOJENÉ K LDS DLE URČENÍ DS Popis údaje Jednotky Pokrytá lhůta Aktualizace Kategorie dat 1. Číslo a jmenovitý výkon bloku výrobny. Preferovaný termín odstavení, nejbližší termín zahájení provozu, nejpozdější termín ukončení provozu 2. Výrobna poskytne DS odhady: Rok 1 Týden 1 a) Disponibilní výkon Rok 1 Týden 6 b) Program odstávek z provozu Rok 1 Týden 6 3. DS po projednání s výrobcem poskytne: Rok 1 Týden 11 a) podrobnosti k výrobně, kterou výrobce může odstavit z provozu 4. DS vyrozumí každého výrobce o požadavcích na disponibilní výkon 5. Aktualizaci výrobcova programu odstávek z provozu na příští rok 6. Výrobna poskytne ke každému bloku odhady disponibilního výkonu každému bloku odhady disponibilního výkonu Rok 1 Týden 11 Týden 27 Rok 1 Týden 40

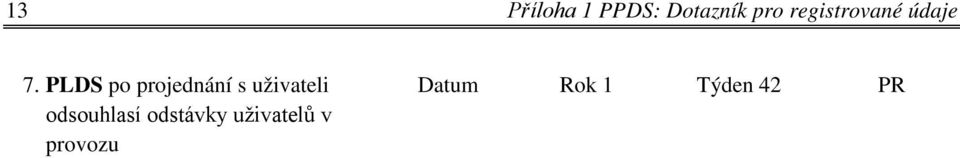

13 13 Příloha 1 PPDS: Dotazník pro registrované údaje 7. DS po projednání s uživateli odsouhlasí odstávky uživatelů v provozu Rok 1 Týden 42

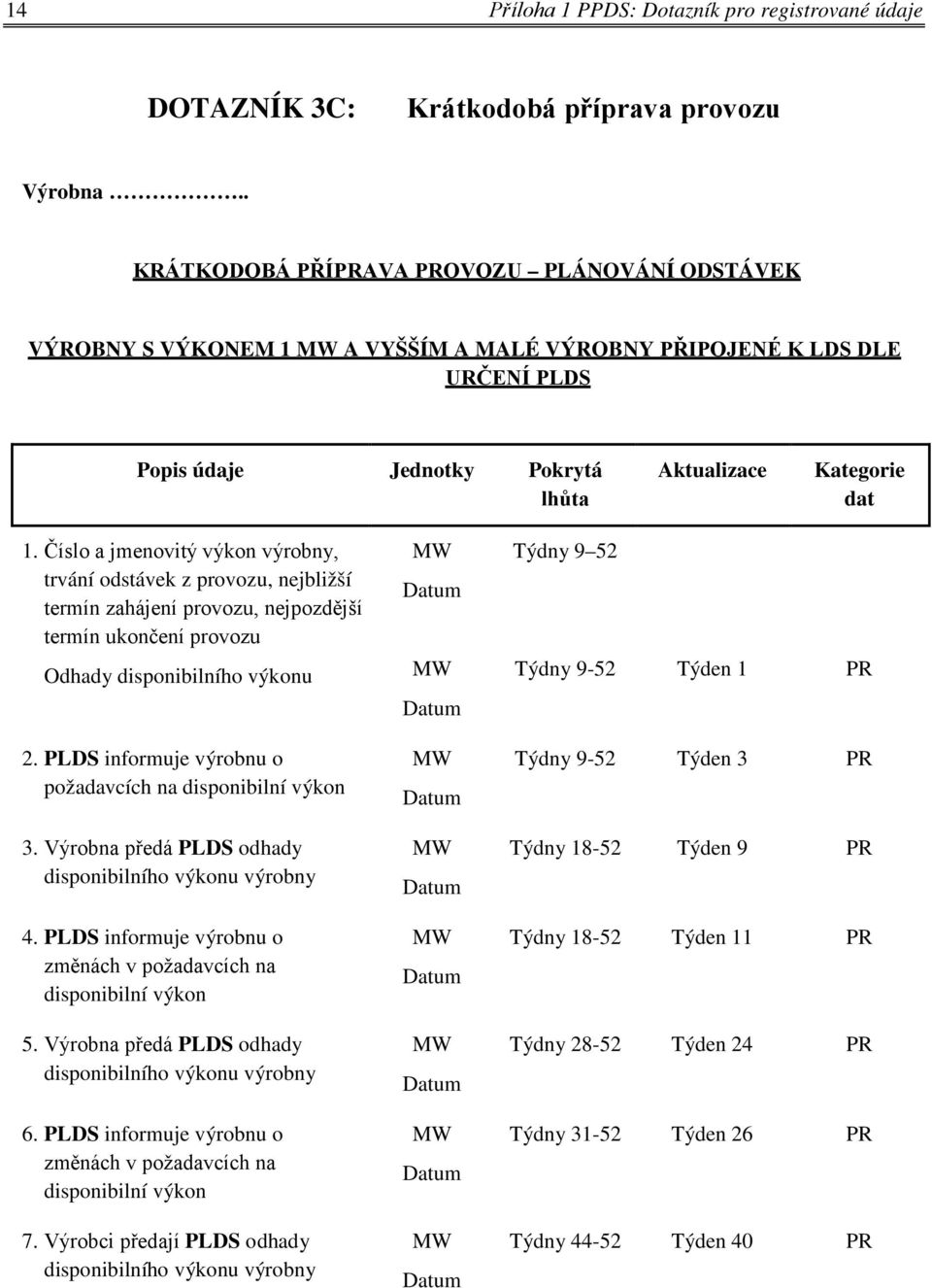

14 14 Příloha 1 PPDS: Dotazník pro registrované údaje DOTAZNÍK 3C: Krátkodobá příprava provozu Výrobna.. KRÁTKODOBÁ PŘÍAVA OVOZU ÁNOVÁNÍ ODSTÁVEK VÝROBNY S VÝKONEM 1 A VYŠŠÍM A MALÉ VÝROBNY PŘIPOJENÉ K LDS DLE URČENÍ DS Popis údaje Jednotky Pokrytá lhůta Aktualizace Kategorie dat 1. Číslo a jmenovitý výkon výrobny, trvání odstávek z provozu, nejbližší termín zahájení provozu, nejpozdější termín ukončení provozu Odhady disponibilního výkonu 2. DS informuje výrobnu o požadavcích na disponibilní výkon 3. Výrobna předá DS odhady disponibilního výkonu výrobny 4. DS informuje výrobnu o změnách v požadavcích na disponibilní výkon 5. Výrobna předá DS odhady disponibilního výkonu výrobny 6. DS informuje výrobnu o změnách v požadavcích na disponibilní výkon 7. Výrobci předají DS odhady disponibilního výkonu výrobny Týdny 9 52 Týdny 9-52 Týden 1 Týdny 9-52 Týden 3 Týdny Týden 9 Týdny Týden 11 Týdny Týden 24 Týdny Týden 26 Týdny Týden 40

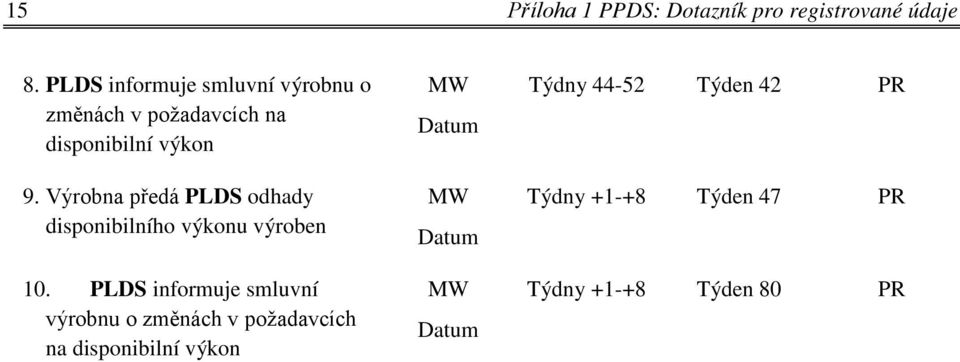

15 15 Příloha 1 PPDS: Dotazník pro registrované údaje 8. DS informuje smluvní výrobnu o změnách v požadavcích na disponibilní výkon 9. Výrobna předá DS odhady disponibilního výkonu výroben 10. DS informuje smluvní výrobnu o změnách v požadavcích na disponibilní výkon Týdny Týden 42 Týdny Týden 47 Týdny Týden 80

16 16 Příloha 1 PPDS: Dotazník pro registrované údaje DOTAZNÍK 3D: Dlouhodobá a roční příprava provozu - ostatní uživatelé Uživatel.. DLOUHODOBÁ A ROČNÍ PŘÍAVA OVOZU OSTATNÍ UŽIVATELÉ Popis údaje Jednotky Pokrytá lhůta Aktualizace Kategorie dat Uživatelé poskytnou DS podrobné údaje k navrhovaným odstávkám z provozu, které by mohly mít vliv na provoz LDS. Budou zde mj. obsaženy i podrobnosti ke zkouškám výpadků, rizika výpadku a ostatní známé skutečnosti, které by mohly mít vliv na bezpečnost a stabilitu LDS. Aktualizace již dříve zaslaných údajů k rokům 2 5 bude po projednání s uživateli a DS obsahovat dohodnuté návrhy odstávek z provozu shrnuté do programu. Odhady disponibilního výkonu V případě změn Roky 1 a 2 5 Týden 28 Aktualizace návrhů uživatelů v měsíčním plánu

17 17 Příloha 1 PPDS: Dotazník pro registrované údaje DOTAZNÍK 4: Technické údaje o soustavě Uživatel. TECHNICKÉ ÚDAJE O SOUSTAVĚ Kompenzace jalového výkonu Popis údaje Jednotky Kategorie dat Jmenovitý výkon jednotlivých paralelních reaktorů (bez kabelů) Jmenovitý výkon jednotlivých kondenzátorových baterií kvar kvar Jmenovitý výkon hradících reaktancí kvar Podrobnosti k logické funkci automatik, aby bylo možno určit provozní charakteristiky Text/Schémata Místo připojení k LDS Schéma Celková susceptance sítě Podrobnosti k ekvivalentní celkové susceptanci soustavy uživatele vztahující se k odběrnému místu z LDS včetně paralelních reaktorů, které jsou součástí kabelové sítě a které nejsou v provozu samostatně Kromě: Samostatně vypínané kompenzace jalového výkonu připojené k uživatelově soustavě a susceptance uživatelovy sítě, která je součástí činného a jalového odběru Příspěvky ke zkratovému výkonu Maximální a minimální jmenovitý příspěvek ke zkratovému výkonu (proudu) v LDS Poměr X/R při maximálním a minimálním zkratovém proudu kvar MVA (ka)

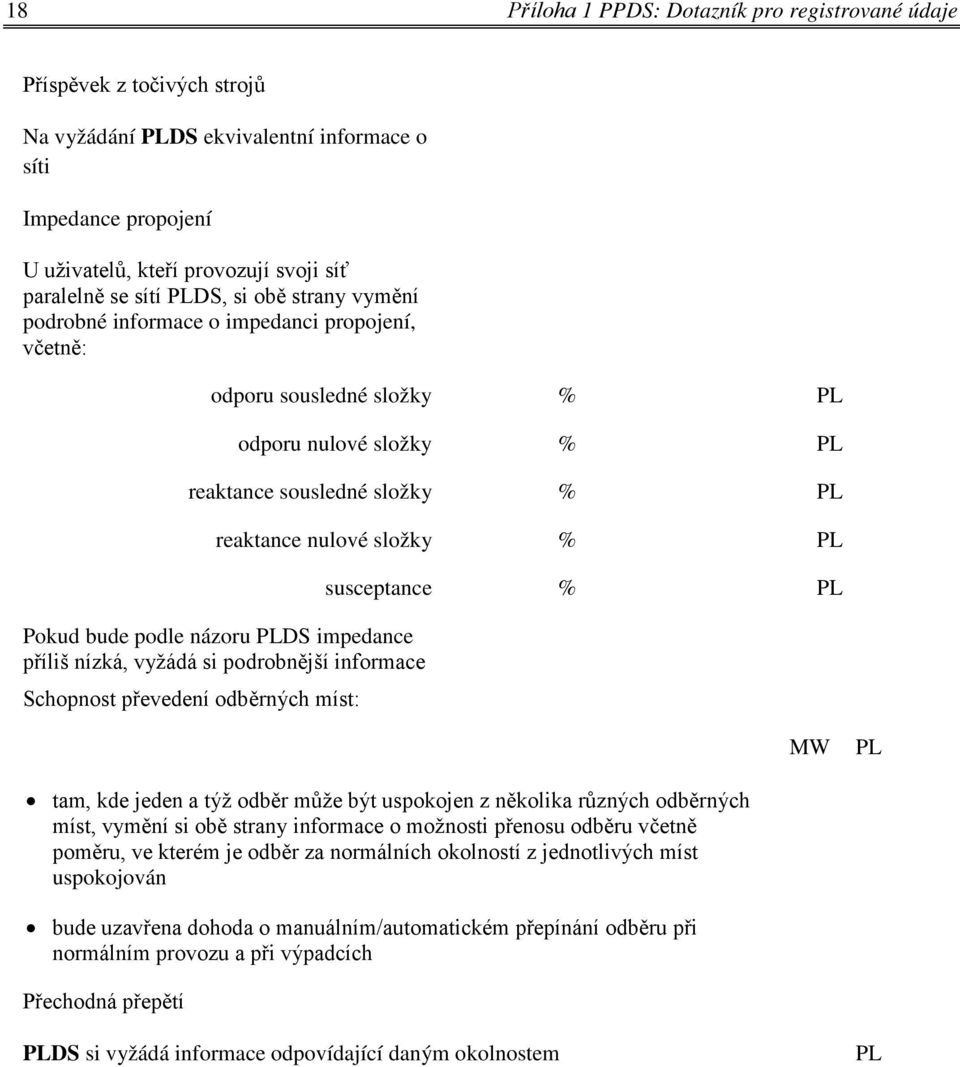

18 18 Příloha 1 PPDS: Dotazník pro registrované údaje Příspěvek z točivých strojů Na vyžádání DS ekvivalentní informace o síti Impedance propojení U uživatelů, kteří provozují svoji síť paralelně se sítí DS, si obě strany vymění podrobné informace o impedanci propojení, včetně: odporu sousledné složky % odporu nulové složky % reaktance sousledné složky % reaktance nulové složky % Pokud bude podle názoru DS impedance příliš nízká, vyžádá si podrobnější informace Schopnost převedení odběrných míst: susceptance % tam, kde jeden a týž odběr může být uspokojen z několika různých odběrných míst, vymění si obě strany informace o možnosti přenosu odběru včetně poměru, ve kterém je odběr za normálních okolností z jednotlivých míst uspokojován bude uzavřena dohoda o manuálním/automatickém přepínání odběru při normálním provozu a při výpadcích Přechodná přepětí DS si vyžádá informace odpovídající daným okolnostem

19 19 Příloha 1 PPDS: Dotazník pro registrované údaje DOTAZNÍK 5: Charakteristiky zatížení Uživatel. CHARAKTERISTIKY ZATÍŽENÍ ODBĚRATELE Popis údaje Jednotky Kategorie dat Typy poptávky: Maximální odběr činného výkonu kw Maximální a minimální odběr jalového výkonu Druh zátěže a její řízení, např. použité rozběhové zařízení u motoru s regulovatelnou rychlostí Maximální zatížení v každé fázi v době maximálního odběru kvar Text A/fázi Maximální nesymetrie zatížení fází A/ danou fázi Kolísavé zatížení: Velikost změn činného a jalového výkonu (vzrůstu i poklesu) Nejkratší časový interval opakování změn činného a jalového výkonu Největší skoková změna činného a jalového výkonu (vzrůst i pokles) kw/s; kvar/s s kw; kvar
