1 I K L H M G J O N ± = 206, m.n.m. VÝŠKOVÝ SYSTÉM Bpv /2013 DPS 01.AST DPS 01 AST A TABULKA ZÁMEČNICKÝCH PRVKŮ - objekt I

2 vnitřní zábradlí schodiště hlavní rám + stojky ocelová pásovina /10 výplň tyčovina 15/15 kotevní deska P10-80/120 kotvení pomocí lepených nerezových nebo pozinkovaných kotev do betonu M10, šrouby s korunkovými maticemi dřevěné dubové madlo 20/ se sraženými hranami na distanční podložce tl. 10mm v zrcadle zábradlí vzájemně propojena pásovinou / dřevo - dub mořený do černého odstínu vnitřní zábradlí schodiště hlavní rám + stojky ocelová pásovina /10 výplň tyčovina 15/15 kotevní deska P10-80/120 kotvení pomocí lepených nerezových nebo pozinkovaných kotev do betonu M10, šrouby s korunkovými maticemi dřevěné dubové madlo 20/ se sraženými hranami na distanční podložce tl. 10mm v zrcadle zábradlí vzájemně propojena pásovinou / dřevo - dub mořený do černého odstínu str. 1

3 vnitřní zábradlí schodiště hlavní rám + stojky ocelová pásovina /10 výplň tyčovina 15/15 kotevní deska P10-80/120 kotvení pomocí lepených nerezových nebo pozinkovaných kotev do betonu M10, šrouby s korunkovými maticemi dřevěné dubové madlo 20/ se sraženými hranami na distanční podložce tl. 10mm v zrcadle zábradlí vzájemně propojena pásovinou / dřevo - dub mořený do černého odstínu vnitřní madlo schodiště madlo - ocelová pásovina /10 kotevní prvky - ocelová pásovina 30/10 kotevní deska P10-80/ kotvení pomocí lepených nerezových nebo pozinkovaných kotev do betonu případně zdiva M10, šrouby s korunkovými maticemi dřevěné dubové madlo 20/ se sraženými hranami na distanční podložce tl. 10mm dřevo - dub mořený do černého odstínu str. 2

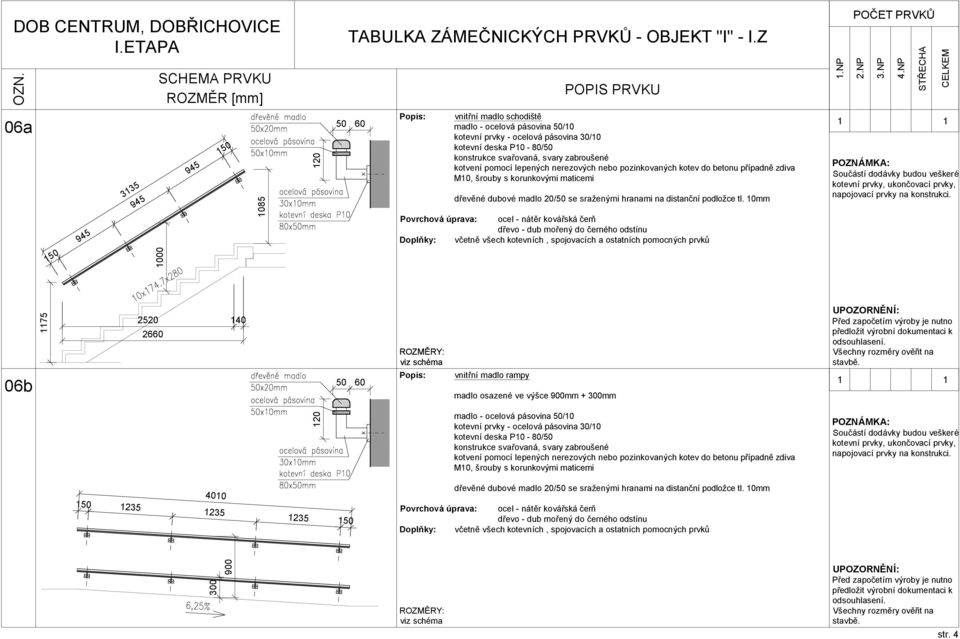

4 vnitřní madlo schodiště madlo - ocelová pásovina /10 kotevní prvky - ocelová pásovina 30/10 kotevní deska P10-80/ kotvení pomocí lepených nerezových nebo pozinkovaných kotev do betonu případně zdiva M10, šrouby s korunkovými maticemi dřevěné dubové madlo 20/ se sraženými hranami na distanční podložce tl. 10mm dřevo - dub mořený do černého odstínu vnitřní madlo schodiště madlo - ocelová pásovina /10 kotevní prvky - ocelová pásovina 30/10 kotevní deska P10-80/ kotvení pomocí lepených nerezových nebo pozinkovaných kotev do betonu případně zdiva M10, šrouby s korunkovými maticemi dřevěné dubové madlo 20/ se sraženými hranami na distanční podložce tl. 10mm dřevo - dub mořený do černého odstínu str. 3

5 06a vnitřní madlo schodiště madlo - ocelová pásovina /10 kotevní prvky - ocelová pásovina 30/10 kotevní deska P10-80/ kotvení pomocí lepených nerezových nebo pozinkovaných kotev do betonu případně zdiva M10, šrouby s korunkovými maticemi dřevěné dubové madlo 20/ se sraženými hranami na distanční podložce tl. 10mm dřevo - dub mořený do černého odstínu 06b vnitřní madlo rampy madlo osazené ve výšce 900mm + 300mm madlo - ocelová pásovina /10 kotevní prvky - ocelová pásovina 30/10 kotevní deska P10-80/ kotvení pomocí lepených nerezových nebo pozinkovaných kotev do betonu případně zdiva M10, šrouby s korunkovými maticemi dřevěné dubové madlo 20/ se sraženými hranami na distanční podložce tl. 10mm dřevo - dub mořený do černého odstínu str. 4

6 zábradlí balkónu hlavní konstrukce - rám z profilů JA//5 kotevní prvky - ocelová pásovina P10 1/140mm kotevní deska P10-1/1 podpůrný L profil dlažby L//5 kotevní pomocí lepených nerezových kotev do betonu M12 opláštění perforovaným plechem tl.2mm standard Perfo linea Qg 6-9 (čtvercový výsek 6x6mm rozteč osová 9mm) kotvení na ocelovou konstrukci pomocí nerezových šroubů a pomocných plechů tl.2mm pro zajištění dostatečné stability výplně podrobněji viz kniha detailů Povrchová úprava: ocel - žárový pozink + nátěr kovářská čerň zábradlí balkónu hlavní konstrukce - rám z profilů JA//5 kotevní prvky - ocelová pásovina P10 1/140mm kotevní deska P10-1/1 podpůrný L profil dlažby L//5 kotevní pomocí lepených nerezových kotev do betonu M12 opláštění perforovaným plechem tl.2mm standard Perfo linea Qg 6-9 (čtvercový výsek 6x6mm rozteč osová 9mm) kotvení na ocelovou konstrukci pomocí nerezových šroubů a pomocných plechů tl.2mm pro zajištění dostatečné stability výplně podrobněji viz kniha detailů Povrchová úprava: ocel - žárový pozink + nátěr kovářská čerň str. 5

7 09 zábradlí balkónu hlavní konstrukce - rám z profilů JA//5 kotevní prvky - ocelová pásovina P10 1/140mm kotevní deska P10-1/1 podpůrný L profil dlažby L//5 kotevní pomocí lepených nerezových kotev do betonu M12 opláštění perforovaným plechem tl.2mm standard Perfo linea Qg 6-9 (čtvercový výsek 6x6mm rozteč osová 9mm) kotvení na ocelovou konstrukci pomocí nerezových šroubů a pomocných plechů tl.2mm pro zajištění dostatečné stability výplně podrobněji viz kniha detailů Povrchová úprava: ocel - žárový pozink + nátěr kovářská čerň str. 6

8 zábradlí balkónu hlavní konstrukce - rám z profilů JA//5 kotevní prvky - ocelová pásovina P10 1/140mm kotevní deska P10-1/1 podpůrný L profil dlažby L//5 kotevní pomocí lepených nerezových kotev do betonu M12 opláštění perforovaným plechem tl.2mm standard Perfo linea Qg 6-9 (čtvercový výsek 6x6mm rozteč osová 9mm) kotvení na ocelovou konstrukci pomocí nerezových šroubů a pomocných plechů tl.2mm pro zajištění dostatečné stability výplně podrobněji viz kniha detailů Povrchová úprava: ocel - žárový pozink + nátěr kovářská čerň str. 7

9 zábradlí balkónu hlavní konstrukce - rám z profilů JA//5 kotevní prvky - ocelová pásovina P10 1/140mm kotevní deska P10-1/1 podpůrný L profil dlažby L//5 kotevní pomocí lepených nerezových kotev do betonu M12 opláštění perforovaným plechem tl.2mm standard Perfo linea Qg 6-9 (čtvercový výsek 6x6mm rozteč osová 9mm) kotvení na ocelovou konstrukci pomocí nerezových šroubů a pomocných plechů tl.2mm pro zajištění dostatečné stability výplně podrobněji viz kniha detailů Povrchová úprava: ocel - žárový pozink + nátěr kovářská čerň str. 8

10 zábradlí balkónu hlavní konstrukce - rám z profilů JA//5 kotevní prvky - ocelová pásovina P10 1/140mm kotevní deska P10-1/1 podpůrný L profil dlažby L//5 kotevní pomocí lepených nerezových kotev do betonu M12 opláštění perforovaným plechem tl.2mm standard Perfo linea Qg 6-9 (čtvercový výsek 6x6mm rozteč osová 9mm) kotvení na ocelovou konstrukci pomocí nerezových šroubů a pomocných plechů tl.2mm pro zajištění dostatečné stability výplně podrobněji viz kniha detailů Povrchová úprava: ocel - žárový pozink + nátěr kovářská čerň str. 9

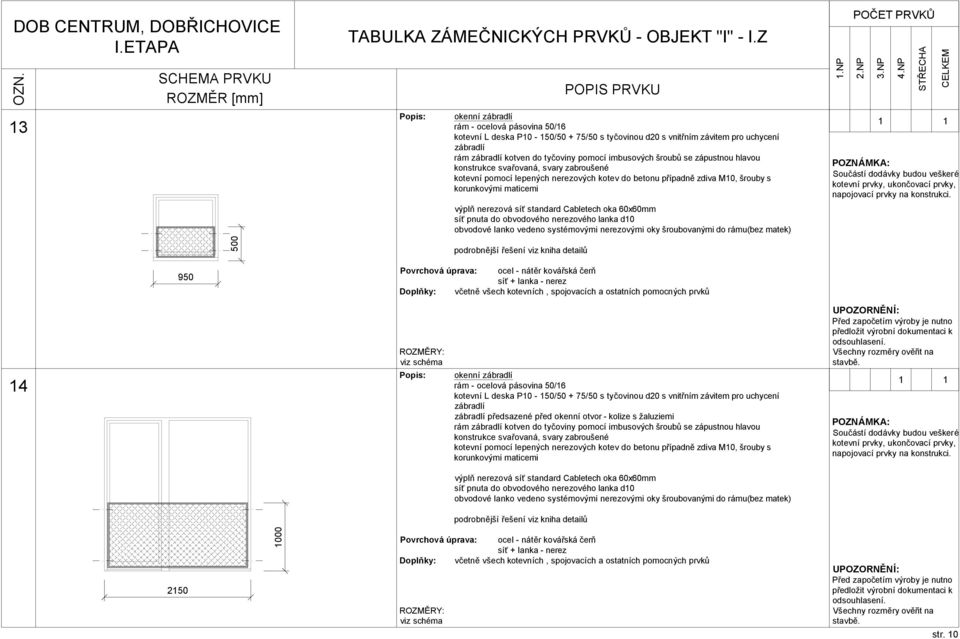

11 okenní zábradlí rám - ocelová pásovina /16 kotevní L deska P10-1/ + 75/ s tyčovinou d20 s vnitřním závitem pro uchycení zábradlí rám zábradlí kotven do tyčoviny pomocí imbusových šroubů se zápustnou hlavou kotevní pomocí lepených nerezových kotev do betonu případně zdiva M10, šrouby s korunkovými maticemi obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) 14 okenní zábradlí rám - ocelová pásovina /16 kotevní L deska P10-1/ + 75/ s tyčovinou d20 s vnitřním závitem pro uchycení zábradlí zábradlí předsazené před okenní otvor - kolize s žaluziemi rám zábradlí kotven do tyčoviny pomocí imbusových šroubů se zápustnou hlavou kotevní pomocí lepených nerezových kotev do betonu případně zdiva M10, šrouby s korunkovými maticemi obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) 21 str. 10

12 zábradlí terasy rám - ocelová pásovina /16 kotevní deska P10-1/1 doplnění sedla pro betonovou dlažbu z pásoviny svařené do L profilu 5//65 kotevní pomocí lepených nerezových kotev do betonu M10 obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) x zástěna terasy rám - ocelová pásovina /16 kotevní deska P10-1/1 doplnění sedla pro betonovou dlažbu z pásoviny svařené do L profilu 5//65 kotevní pomocí lepených nerezových kotev do betonu M10 obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) str. 11

13 zábradlí střešní terasy rám - ocelová pásovina /16 kotevní deska P10-100/100 navařena na ocelovou kostru opláštění s montážním spojem vzájemně spojeno šrouby s korunkovými maticemi zábradlí kotveno na ocelovou kostru z profilů JA//5 proměnné délky dle sklonu střešního žlabu v rastru á 1m - kostra pro opláštění deskami z vodovzdorné překližky tl.22mm obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) zábradlí střešní terasy rám - ocelová pásovina /16 kotevní deska P10-100/100 navařena na ocelovou kostru opláštění s montážním spojem vzájemně spojeno šrouby s korunkovými maticemi zábradlí kotveno na ocelovou kostru z profilů JA//5 proměnné délky dle sklonu střešního žlabu v rastru á 1m - kostra pro opláštění deskami z vodovzdorné překližky tl.22mm 2 2 obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) str. 12

14 zábradlí střešní terasy rám - ocelová pásovina /16 kotevní deska P10-100/100 navařena na ocelovou kostru opláštění s montážním spojem vzájemně spojeno šrouby s korunkovými maticemi zábradlí kotveno na ocelovou kostru z profilů JA//5 proměnné délky dle sklonu střešního žlabu v rastru á 1m - kostra pro opláštění deskami z vodovzdorné překližky tl.22mm obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) pohled A pohled B B A betonový základ 300x300mm zástěna terasy rám - ocelová pásovina /16 ve spodní části kotevní deska P10-1/1 v horní a boční části kotevní L deska P10-1/ + 75/ s tyčovinou d20 s vnitřním závitem pro uchycení zábradlí rám kotven do tyčoviny pomocí imbusových šroubů se zápustnou hlavou kotevní pomocí lepených nerezových kotev do betonu M10 včetně betonového základu 300x300xmm obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) 3 3 str. 13

15 betonový základ 300x300mm betonový základ 300x300mm zástěna terasy rám - ocelová pásovina /16 ve spodní části kotevní deska P10-1/1 v horní a boční části kotevní L deska P10-1/ + 75/ s tyčovinou d20 s vnitřním závitem pro uchycení zábradlí rám kotven do tyčoviny pomocí imbusových šroubů se zápustnou hlavou kotevní pomocí lepených nerezových kotev do betonu M10 včetně betonového základu 300x300xmm obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) zábradlí terasy rám - ocelová pásovina /16 ve spodní části kotevní deska P10-1/1 v horní a boční části kotevní L deska P10-1/ + 75/ s tyčovinou d20 s vnitřním závitem pro uchycení zábradlí rám kotven do tyčoviny pomocí imbusových šroubů se zápustnou hlavou kotevní pomocí lepených nerezových kotev do betonu M10 včetně betonového základu 300x300xmm obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) 900 str. 14

16 betonový základ 300x300mm zábradlí terasy rám - ocelová pásovina /16 ve spodní části kotevní deska P10-1/1 v horní a boční části kotevní L deska P10-1/ + 75/ s tyčovinou d20 s vnitřním závitem pro uchycení zábradlí rám kotven do tyčoviny pomocí imbusových šroubů se zápustnou hlavou kotevní pomocí lepených nerezových kotev do betonu M10 včetně betonového základu 300x300xmm 900 obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) 24 betonový základ 300x300mm zábradlí terasy rám - ocelová pásovina /16 ve spodní části kotevní deska P10-1/1 v horní a boční části kotevní L deska P10-1/ + 75/ s tyčovinou d20 s vnitřním závitem pro uchycení zábradlí rám kotven do tyčoviny pomocí imbusových šroubů se zápustnou hlavou kotevní pomocí lepených nerezových kotev do betonu M10 včetně betonového základu 300x300xmm 900 obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) str. 15

17 B zástěna terasy rám - ocelová pásovina /16 ve spodní části kotevní deska P10-1/1 v horní a boční části kotevní L deska P10-1/ + 75/ s tyčovinou d20 s vnitřním závitem pro uchycení zábradlí rám kotven do tyčoviny pomocí imbusových šroubů se zápustnou hlavou kotevní pomocí lepených nerezových kotev do betonu M10 včetně betonového základu 300x300xmm obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) 1570 betonový základ 300x300mm pohled A A pohled B str. 16

18 betonový základ 300x300mm zástěna terasy rám - ocelová pásovina /16 ve spodní části kotevní deska P10-1/1 v horní a boční části kotevní L deska P10-1/ + 75/ s tyčovinou d20 s vnitřním závitem pro uchycení zábradlí rám kotven do tyčoviny pomocí imbusových šroubů se zápustnou hlavou kotevní pomocí lepených nerezových kotev do betonu M10 včetně betonového základu 300x300xmm obvodové lanko vedeno systémovými nerezovými oky šroubovanými do rámu(bez matek) rám pro VZT-upřesnit dle konkrétní jednotky zástěna technologie nosná kostra z ocelových profilů JA //5 -sloupky + vodorovný ztužující rám kotveno pomocí patní kotevní desky 200x200x8mm do ŽB kce lepenými kotvami do betonu M10 - hydroizolačně ošetřený průchod stojky střešním pláštěm v místech dle požadavků technologie kotevní plechy pro osazení chladících jednotek + rám pro osazení VZT jednotky - rozměry dle požadavků VZT a VCH - veškeré jednotky k rámu kotveny přes silentbloky opláštění průběžnými AL lamelami standardu Renson Linius L.033 Povrchová úprava: ocel - žárový pozink opláštění - AL elox v odstínu stříbrném str. 17

19 28 komínová lávka systémová komínová pororoštová lávky s příslušnými výztuhami a dvoutyčovým zábradlím tvořeným kruhovými profily standard Zogena s.r.o. typ A Povrchová úprava: ocel - žárový pozink str. 18

20 skleněná markýza nad vstup skleněná markýza nad vstup standardu Glas Profi 24 - profil DURA ocelový nosný profil - kotven na distanční ocelové kotvy z plechu P8 kotvené do zdiva / ŽB lepenými kotvami M12 zasklení bezpečnostním lepeným sklem tl.16mm (tloušťku ověří dodavatel výpočtem), zasklení ve sklonu 3 Povrchová úprava: kotvy žárový pozink AL elox v odstínu stříbrném sklo čiré záchytný systém komplet provedení záchytného systému pro šikmou střechu včetně návrhu dodavatele systém lanový se sloupky v úrovni hřebene sloupky s ošetřeným prostupem přes střešní plášť + přerušení tepelného mostu Povrchová úprava: žárový pozink / nerez rozměry střechy cca 15x28m str. 19

21 31 čistící zóna vnější čistící zóna vnější standard GAPA Topwell plastové čistící rohože osazeno v AL nosném rámu - rám zapuštěn do dlažby včetně podbetonování a odtoku drenážní trubkou Povrchová úprava: AL elox v odstínu stříbrném poštovní schránky poštovní schránky standard DOLS a.s.šumperk sestava 6x3 poštovní schránka typ E 01 rozměr jedné schránky 325 x 240 x 60mm schránky zapuštěné do KZS + osazovací rámeček šířky cca 10mm Povrchová úprava: práškový lak - odstín grafitové černé str. 20

22 33 poklop do revizní šachty ocelový poklop pro výplň, zapuštěný (nášlapná vrstva dle příslušné místnosti), s ocelovým rámečkem standard Vlček svratka B125 Povrchová úprava: žárové pozinkování 2 2 vnitřní rozměr (a): vnější rozměr (b x c): 600 x 900 mm 740 x 1040 mm 34 půdorys 300 hydrantová skříň ocelová hydrantová skříň pro hydrantový systém s polotuhou hadicí, nástěnný polotuhá hadice DN25 délky 30 bm standard Gras HW-25 N-S Povrchová úprava: práškový lak - barva RAL dle výběru architekta pohled čelní pohled boční šířka: 300 mm výška: 880 mm hloubka: 700 mm str. 21

23 hydrantová skříň ocelová hydrantová skříň pro hydrantový systém s polotuhou hadicí, s dodatečným místem na práškový hasící přístroj, pro zabudování do stěny polotuhá hadice DN25 délky 30 bm standard Gras HW-25 W-K-30 "UN" Povrchová úprava: práškový lak - barva RAL dle výběru architekta šířka: mm výška: 7 mm hloubka: 2 mm str. 22

24 revizní dvířka pod obklad revizní dvířka do zděné stěny pod keramický obklad standard Kami Povrchová úprava: Rám - AL elox, výplň SDK + keramický obklad dle vedlejší stěny Doplňky: Dodávka včetně šroubových spojů, kotevních plechů, kotev, pomocných prvků, atd šířka: 300 mm výška: 600 mm revizní dvířka pod obklad revizní dvířka do zděné stěny pod keramický obklad standard Kami Povrchová úprava: Rám - AL elox, výplň SDK + keramický obklad dle vedlejší stěny Doplňky: Dodávka včetně šroubových spojů, kotevních plechů, kotev, pomocných prvků, atd šířka: 600 mm výška: 600 mm str. 23

25 52 revizní dvířka revizní dvířka do zděné stěny pod omítku standard Kami Povrchová úprava: Rám - AL elox, výplň SDK Doplňky: Dodávka včetně šroubových spojů, kotevních plechů, kotev, pomocných prvků, atd šířka: 300 mm výška: 600 mm revizní dvířka do SDK podhledu revizní dvířka do SDK podhledu standard Kami Povrchová úprava: Rám - AL elox, výplň SDK Doplňky: Dodávka včetně šroubových spojů, kotevních plechů, kotev, pomocných prvků, atd šířka: 400 mm výška: 400 mm str. 24

26 54 revizní dvířka plechová revizní dvířka do zděné stěny standard Promat SP 1 3 Povrchová úprava: práškový vypalovací lak v barvě RAL dle výběru architekta Doplňky: Dodávka včetně šroubových spojů, kotevních plechů, kotev, pomocných prvků, atd šířka: 0 mm výška: 19 mm revizní dvířka požární EI 15 DP3-S plechová revizní dvířka dvoukřídlá požární, kouřotěsná, do zděné stěny standard Promat SP - požární odolnost EI 15 DP3-S 1 3 Povrchová úprava: práškový vypalovací lak v barvě RAL dle výběru architekta Doplňky: Dodávka včetně šroubových spojů, kotevních plechů, kotev, pomocných prvků, atd. 19 šířka: mm výška: 19 mm str. 25

27 56 revizní dvířka do fasády - EL + tel. revizní dvířka do KZS, otevírání na čtyřhran standard Kami Povrchová úprava: rám - AL elox, výplň deska Aquapanel Outdoor + fasádní omítka dle vedlejší stěny Doplňky: orientační cedulka s popisem dodávka včetně šroubových spojů, kotevních plechů, kotev, pomocných prvků, atd šířka: 9 mm výška: mm revizní dvířka pod vany revizní dvířka tvořená keramickou dlaždicí nalepenou do silikonového tmelu Povrchová úprava: keramická dlaždice dle vedlejší stěny Doplňky: Dodávka včetně šroubových spojů, kotevních plechů, kotev, pomocných prvků, atd. KPL str. 26
