1 (1) FM/MW/LW Compact Disc Player FM/AM autorádio s CD přehrávačem Návod k obsluze FM/AM autorádio s prehrávačom CD diskov Návod na použitie FM/AM CD-játszós autórádió Használati útmutató Radioodtwarzacz CD UKF/ŚR Instrukcja obsługi CZ SK HU PL Instalace a zapojení přístroje viz instalační příručka na str. 24. Podrobnosti o montáži a zapojeniach pozri v návode na Montáž/Zapojenia, str. 24. Az üzembe helyezés és a csatlakoztatás részleteit lásd a 24. oldalon. Instalację i połączenia opisano w rozdziale Instalacja / połączenia na stronie 24. CDX-S2000C CDX-S Sony Corporation

2 Vítejte! Děkujeme, že jste si zakoupili toto autorádio Sony s CD přehrávačem. Přístroj nabízí řadu pokrokových funkcí, včetně následujících: CD TEXT informace (zobrazované při přehrávání CD TEXT disků*) Volitelný dálkový ovladač Ovladač o rozměrech kreditní karty RM-X114 Rotační dálkový ovladač RM-X4S * CD TEXT disky jsou zvuková CD, která kromě záznamu zvuku obsahují i informace jako název disku, jméno interpreta a názvy skladeb. Tyto informace jsou nahrány přímo na disku. Tento štítek se nachází na spodní straně šasi. Výstraha: Výrobek je vybaven laserem. Při nesprávné manipulaci s přístrojem v rozporu s tímto návodem o obsluze může dojít k nebezpečnému ozáření. Neotvírejte a nesnímejte žádné kryty a přístroj neopravujte. Opravu svěřte odborníkům. Nebezpečí: Při sejmutí krytu a odjištění bezpečnostních spínačů hrozí nebezpečí neviditelného laserového záření. Chraňte se před přímým zásahem laserovým paprskem. Případnou opravu svěřte pouze kvalifikovanému pracovníkovi. 2 CZ

3 Obsah Umístění ovládacích prvků Opatření Poznámky k diskům Začínáme Reset přístroje Odejmutí čelního panelu Nastavení hodin CD přehrávač Reprodukce disku Zobrazované položky Opakovaná reprodukce skladeb Funkce Repeat Play Reprodukce skladeb v náhodném pořadí Funkce Shuffle Play Rádio Automatické uložení rozhlasových stanic Funkce BTM (uložení nejsilnějších stanic) Příjem uložených stanic Uložení pouze požadovaných stanic RDS Přehled RDS funkcí Automatické přeladění na stejný program Funkce AF (Alternativní Frekvence). 12 Poslech dopravního zpravodajství Funkce TA (Dopravní zpravodajství) / TP (Dopravní program) Předvolba RDS stanic s AF a TA údaji Vyhledání stanice podle typu pořadu Funkce PTY (Typ pořadu) Automatické nastavení hodin Funkce CT (Clock Time) Další funkce Používání rotačního ovladače Nastavení balancí a vyvážení předních/zadních reproduktorů (fader) Rychlé ztlumení zvuku Změna nastavení zvuku a displeje Nastavení ekvalizeru (EQ3) Další informace Údržba Vyjmutí přístroje Technické údaje Odstraňování potíží Chybová hlášení/zprávy CZ

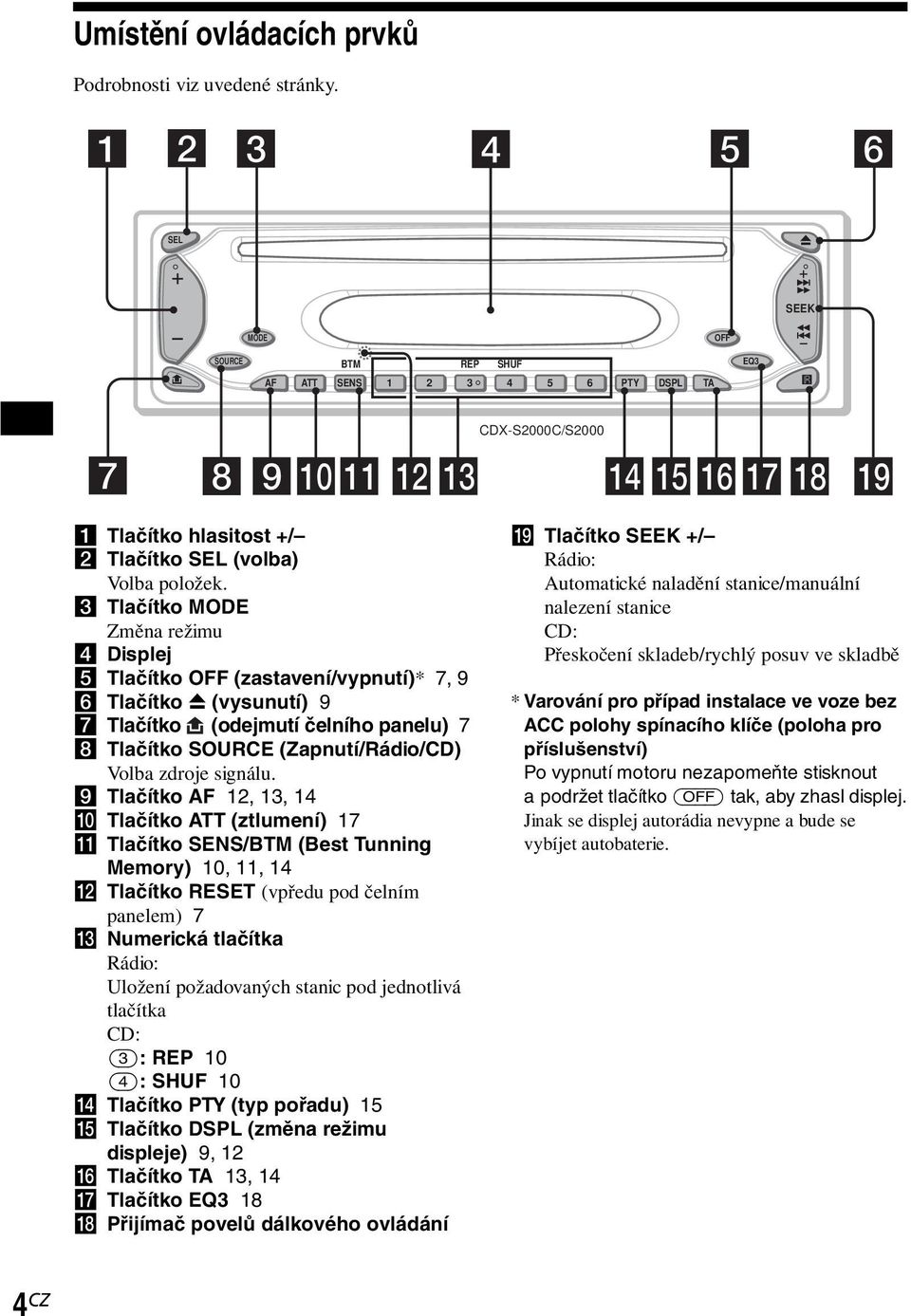

4 Umístění ovládacích prvků Podrobnosti viz uvedené stránky. SEL SEEK MODE OFF SOURCE BTM REP SHUF EQ3 AF ATT SENS PTY DSPL TA CDX-S2000C/S2000 a Tlačítko hlasitost +/ b Tlačítko SEL (volba) Volba položek. c Tlačítko MODE Změna režimu d Displej e Tlačítko OFF (zastavení/vypnutí)* 7, 9 f Tlačítko Z (vysunutí) 9 g Tlačítko (odejmutí čelního panelu) 7 h Tlačítko SOURCE (Zapnutí/Rádio/CD) Volba zdroje signálu. i Tlačítko AF 12, 13, 14 j Tlačítko ATT (ztlumení) 17 k Tlačítko SENS/BTM (Best Tunning Memory) 10, 11, 14 l Tlačítko RESET (vpředu pod čelním panelem) 7 m Numerická tlačítka Rádio: Uložení požadovaných stanic pod jednotlivá tlačítka CD: (3): REP 10 (4): SHUF 10 n Tlačítko PTY (typ pořadu) 15 o Tlačítko DSPL (změna režimu displeje) 9, 12 p Tlačítko TA 13, 14 q Tlačítko EQ3 18 r Přijímač povelů dálkového ovládání s Tlačítko SEEK +/ Rádio: Automatické naladění stanice/manuální nalezení stanice CD: Přeskočení skladeb/rychlý posuv ve skladbě * Varování pro případ instalace ve voze bez ACC polohy spínacího klíče (poloha pro příslušenství) Po vypnutí motoru nezapomeňte stisknout a podržet tlačítko (OFF) tak, aby zhasl displej. Jinak se displej autorádia nevypne a bude se vybíjet autobaterie. 4 CZ

5 Kartový dálkový ovladač RM-X114 (volitelně) DSPL MODE Opatření Pokud byl vůz zaparkovaný na přímém slunci a uvnitř značně vzrostla teplota, nechejte autorádio před použitím zchladnout. Automatická anténa se při provozu přístroje vysouvá automaticky. MENU PRESET + DISC + LIST Máte-li jakékoli potíže nebo dotazy týkající se tohoto přístroje, které nejsou zahrnuty v této příručce, obraťte se prosím na nejbližšího prodejce Sony. SEEK SOUND OFF SOURCE DISC PRESET + VOL ATT Odpovídající tlačítka kartového ovladače ovládají stejné funkce jako tlačítka na přístroji. SEEK+ ENTER Kondenzace vlhkosti Za deštivých dní nebo na velmi vlhkých místech může na čočkách uvnitř přístroje a na displeji zkondenzovat vlhkost. Pokud se tak stane, nebude přístroj pracovat správně. V takovém případě vyjměte disk a vyčkejte přibližně hodinu, než se vlhkost odpaří. Zachování kvality reprodukce Dejte pozor, abyste autorádio nebo disky nepotřísnili džusy nebo jinými nápoji. a Tlačítko DSPL b Tlačítko MENU* c Tlačítko SOURCE d Tlačítka SEEK (+/ ) e Tlačítko SOUND f Tlačítko OFF g Tlačítka VOL (+/ ) h Tlačítko MODE i Tlačítko LIST* j Tlačítka DISC*/PRESET (+/ ) k Tlačítko ENTER* l Tlačítko ATT * Není funkční s tímto přístrojem Poznámka Pokud displej zhasnete pomocí (OFF), není možné přístroj ovládat kartovým dálkovým ovladačem, dokud nestisknete (SOURCE) na autorádiu, nebo autorádio neaktivujete vložením disku. Tip Podrobnosti o výměně baterií viz Výměna lithiové baterie (str. 19). 5 CZ

6 Poznámky k diskům Chcete-li udržet disky v čistotě, nedotýkejte se jejich povrchu. Disky berte za hrany. Disky uchovávejte v krabičkách nebo v zásobnících. Nevystavujte disky vysokým teplotám. Nenechávejte je na palubní desce nebo zadním panelu vozu zaparkovaného na přímém slunci. Před přehráním očistěte disk čistící utěrkou. Disk otírejte od středu ke kraji. Nepoužívejte rozpouštědla, jako například líh, benzín, nebo ředidla, různé čističe nebo antistatické spreje určené pro klasické vynilové desky. Na disky nepřipevňujte štítky a nepoužívejte disky, na kterých jsou zbytky inkoustu nebo lepidla. Takový disk by se mohl v přístroji zaseknout a poškodit, nebo způsobit poruchu přístroje. Poznámky k CD-R a CD-RW diskům V tomto přístroji můžete přehrávat CD-R a CD- RW audio disky. Pomocí následujících značek poznáte CD-R/ CD-RW disky určené k reprodukci hudby. A takto označené disky nejsou vhodné pro přehrávání hudby. Nepoužívejte disky s připevněnými štítky nebo samolepkami. Používání takovýchto disků může způsobit následující závady: Nemožnost vyjmout disk (odloupnutý štítek zablokoval vysouvací mechanismus). Nemožnost správného čtení zvukových dat (např. přeskakování reprodukce nebo žádný zvuk), protože teplotní roztažnost/kontrakce štítku způsobila deformaci disku. Disky nestandardních tvarů (srdíčka, hvězdy, čtverce) nelze v přístroji přehrávat. Pokusíte-li se takový disk přehrát, můžete přístroj poškodit. Nepoužívejte takovéto disky! Nelze přehrávat 8 cm CD disky. Některé CD-R/CD-RW disky (v závislosti na přístroji na kterém byly nahrány nebo stavu disku) nemusí být přístroj schopen přehrát. Nemůžete přehrávat CD-R/CD-RW disky, které nejsou uzavřeny (tzv. finalizace )*. * Proces nezbytný k tomu, aby bylo možné nahraný CD-R/RW disk přehrát v běžném audio CD přehrávači. 6 CZ

7 Začínáme Reset přístroje Před prvním použitím přístroje, po výměně autobaterie nebo změně zapojení musíte provést reset přístroje. Odejměte čelní panel a špičatým předmětem, například kuličovým perem, stiskněte tlačítko RESET. Tlačítko RESET Poznámka Stiskem tlačítka RESET vymažete nastavení hodin a některé uložené údaje. Odejmutí čelního panelu Můžete odejmout čelní panel autorádia a chránit tak autorádio před zcizením. Výstražný alarm Pokud vypnete zapalování auta a neodejmete čelní panel, ozve se na několik vteřin výstražný alarm. Pokud připojíte externí zesilovač a nepoužíváte vestavěný zesilovač, bude pípání deaktivováno. 1 Stiskněte (OFF)*. Ukončí se reprodukce CD nebo poslech rozhlasu (tlačítka a displej zůstanou svítit). * Pokud automobil nemá na klíči zapalování ACC pozici (poloha pro příslušenství), nezapomeňte přístroj vypnout tlačítkem (OFF) tak, aby zhasl displej autorádia. Jinak se bude vybíjet autobaterie. 2 Stiskněte, poté vytáhněte panel směrem k sobě. (OFF) Poznámky Pokud odejmete panel při zapnutém autorádiu, vypne se napájení automaticky, aby se zabránilo poškození reproduktorů. Dejte pozor, abyste panel při odnímání neupustili. Na panel a displej netlačte silou. Nevystavujte panel vysokým teplotám nebo vlhkosti. Nenechávejte jej na palubní desce vozu zaparkovaného na přímém slunci. Tip Pokud nosíte panel při sobě, použijte dodávané pouzdro. Pokračování na další stránce t 7 CZ

8 Připevnění čelního panelu Sesaďte část A čelního panelu s částí B na přístroji (viz ilustrace) a poté lehce zatlačte levou část dovnitř tak, aby zacvakla. Nastavení hodin Čas se zobrazuje ve 24-hodinovém formátu. Příklad: Nastavení hodin na 10:08 1 Stiskněte na 2 vteřiny (DSPL). Rozbliká se údaj hodin. A B Poznámka Nepokládejte nic na vnitřní stranu čelního panelu. 1Stiskem tlačítka hlasitosti +/ nastavte hodiny. 2Stiskněte (SEL). Rozbliká se údaj minut. 3Stiskem tlačítka hlasitosti +/ nastavte minuty. 2 Stiskněte (DSPL). Spustí se hodiny. Po dokončení nastavení hodin se displej vrátí do normálního režimu. Tip Hodiny můžete nastavit automaticky pomocí RDS (str. 15). 8 CZ

9 CD přehrávač Reprodukce disku Vložte disk potiskem vzhůru. Zobrazované položky Při změně disku/skladby se automaticky zobrazí uložený název* 1 nové skladby (pokud je funkce Auto Scroll nastavena na ON, budou názvy delší než 8 znaků po displeji rolovat (str. 17)). Zdroj Reprodukce se spustí automaticky. Pokud je již disk vložený, spustíte reprodukci opakovaným stiskem (SOURCE) tak, aby se objevilo CD. Pro Stiskněte Zastavení Z nebo (OFF) reprodukce Vyjmutí disku Z Přeskočení skladby (SEEK) ( /+) AMS (./>) [jednou pro každou skladbu] Posunutí ve (SEEK) ( /+) skladbě (m/m) Manuální hledání [držte, dokud nenaleznete hledané místo] Poznámky Když stisknete (SEEK) ( ) nebo (SEEK) (+) při přehrávání první/poslední skladby disku, přeskočí reprodukce na poslední/první skladbu disku. Po skončení poslední skladby disku se reprodukce spustí znovu od první skladby. Zobrazitelné položky Číslo skladby/odehraný čas Hodiny Název disku* 1 /Jméno interpreta* 2 Název skladby* 1 Pro Stiskněte Přepnutí zobrazené (DSPL) položky *1 Pokud se po stisku (DSPL) objeví NO NAME, znamená to, že na disku není žádný nahraný název, který by bylo možné zobrazit. *2 Pouze v případě CD TEXT disků se jménem interpreta. Poznámky Některé znaky nelze zobrazit. Nezobrazitelné znaky se objeví jako *. V případě některých CD TEXT disků s velmi mnoha znaky nemusí text rolovat. Tento přístroj neumí zobrazit jména interpretů pro jednotlivé skladby CD TEXT disku. Tip Pokud je A.SCRL (Auto Scroll) nastaveno na OFF a změní se název disku/skladby, tento název disku/ skladby se neroluje. 9 CZ

10 Opakovaná reprodukce skladeb Funkce Repeat Play Po dohrání se skladba automaticky zopakuje. Během reprodukce stiskněte opakovaně (3) (REP) tak, aby se na displeji objevilo REP-ON. Spustí se opakovaná reprodukce. Chcete-li se vrátit do normálního režimu reprodukce, zvolte REP-OFF. Reprodukce skladeb v náhodném pořadí Funkce Shuffle Play Můžete zvolit reprodukci skladeb aktuálního disku v náhodném pořadí. Během reprodukce stiskněte opakovaně (4) (SHUF) tak, aby se na displeji objevilo SHUF-ON. Spustí se náhodná reprodukce. Chcete-li se vrátit do normálního režimu reprodukce, zvolte SHUF-OFF. Rádio Můžete uložit až 6 stanic pro každý vlnový rozsah (FM1, FM2, FM3, MW a LW). Upozornění Pokud ladíte stanice při řízení, použijte funkci BTM, abyste nerozptylovali svoji pozornost a nezpůsobili nehodu. Automatické uložení rozhlasových stanic Funkce BTM (uložení nejsilnějších stanic) Přístroj vybere stanice s nejsilnějším signálem a uloží je v pořadí podle jejich frekvence. 1 Opakovaným stiskem (SOURCE) zvolte rádio. 2 Opakovaným stiskem (MODE) zvolte vlnový rozsah. 3 Stiskněte na dvě vteřiny (SENS) (BTM). Přístroj uloží stanice pod numerická tlačítka v pořadí podle frekvencí. Po uložení se ozve pípnutí. Poznámky Přístroj neukládá stanice se slabým signálem. Pokud je k dispozici pouze několik stanic se silným signálem, mohou si některá numerická tlačítka uchovat své původní nastavení. Když je na displeji zobrazeno číslo, začne přístroj ukládat stanice od aktuálně zobrazeného čísla. 10 CZ

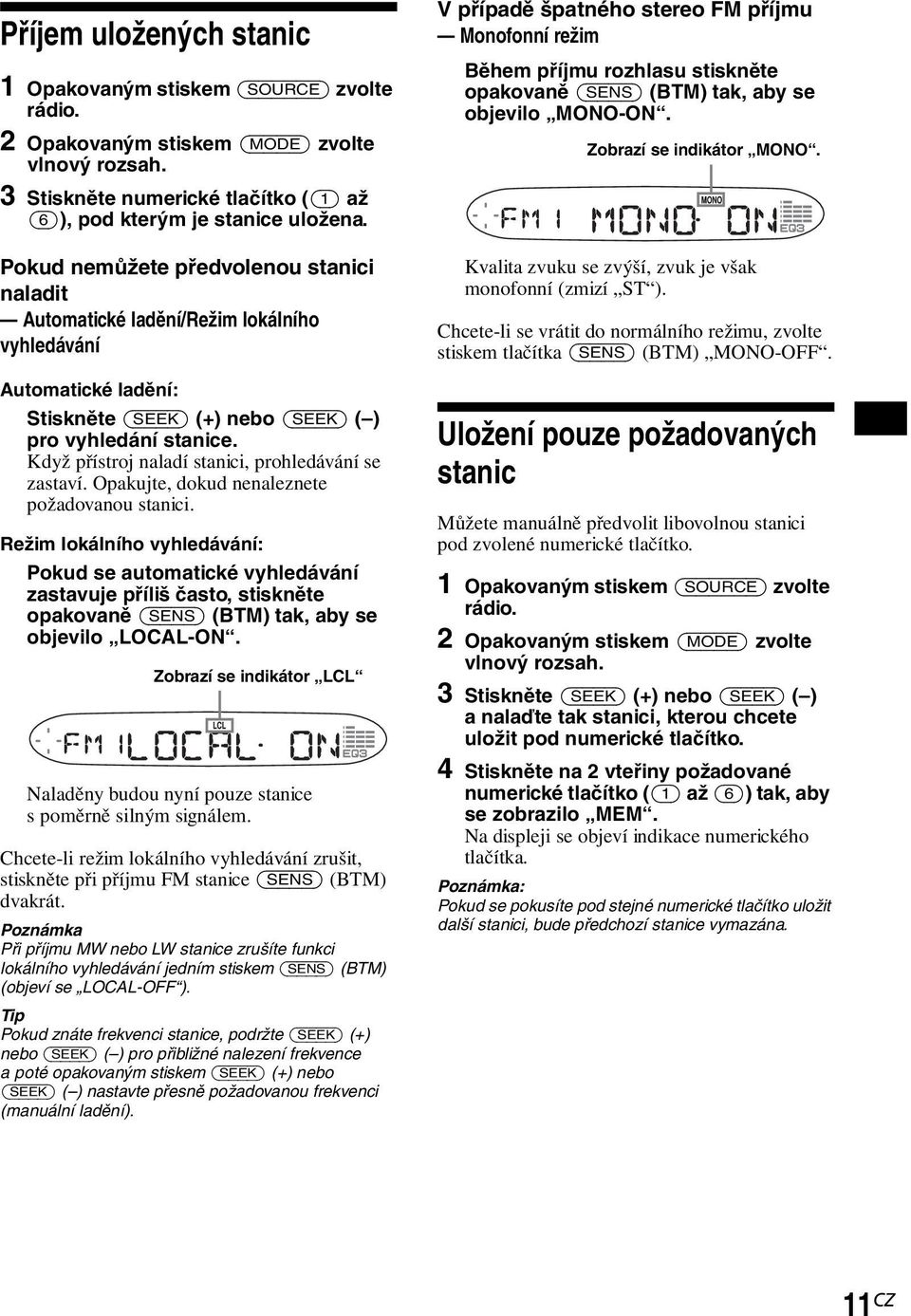

11 Příjem uložených stanic 1 Opakovaným stiskem (SOURCE) zvolte rádio. 2 Opakovaným stiskem (MODE) zvolte vlnový rozsah. 3 Stiskněte numerické tlačítko ((1) až (6)), pod kterým je stanice uložena. Pokud nemůžete předvolenou stanici naladit Automatické ladění/režim lokálního vyhledávání Automatické ladění: Stiskněte (SEEK) (+) nebo (SEEK) ( ) pro vyhledání stanice. Když přístroj naladí stanici, prohledávání se zastaví. Opakujte, dokud nenaleznete požadovanou stanici. Režim lokálního vyhledávání: Pokud se automatické vyhledávání zastavuje příliš často, stiskněte opakovaně (SENS) (BTM) tak, aby se objevilo LOCAL-ON. Zobrazí se indikátor LCL Naladěny budou nyní pouze stanice s poměrně silným signálem. Chcete-li režim lokálního vyhledávání zrušit, stiskněte při příjmu FM stanice (SENS) (BTM) dvakrát. Poznámka Při příjmu MW nebo LW stanice zrušíte funkci lokálního vyhledávání jedním stiskem (SENS) (BTM) (objeví se LOCAL-OFF ). Tip Pokud znáte frekvenci stanice, podržte (SEEK) (+) nebo (SEEK) ( ) pro přibližné nalezení frekvence a poté opakovaným stiskem (SEEK) (+) nebo (SEEK) ( ) nastavte přesně požadovanou frekvenci (manuální ladění). V případě špatného stereo FM příjmu Monofonní režim Během příjmu rozhlasu stiskněte opakovaně (SENS) (BTM) tak, aby se objevilo MONO-ON. Zobrazí se indikátor MONO. Kvalita zvuku se zvýší, zvuk je však monofonní (zmizí ST ). Chcete-li se vrátit do normálního režimu, zvolte stiskem tlačítka (SENS) (BTM) MONO-OFF. Uložení pouze požadovaných stanic Můžete manuálně předvolit libovolnou stanici pod zvolené numerické tlačítko. 1 Opakovaným stiskem (SOURCE) zvolte rádio. 2 Opakovaným stiskem (MODE) zvolte vlnový rozsah. 3 Stiskněte (SEEK) (+) nebo (SEEK) ( ) a nalaďte tak stanici, kterou chcete uložit pod numerické tlačítko. 4 Stiskněte na 2 vteřiny požadované numerické tlačítko ((1) až (6)) tak, aby se zobrazilo MEM. Na displeji se objeví indikace numerického tlačítka. Poznámka: Pokud se pokusíte pod stejné numerické tlačítko uložit další stanici, bude předchozí stanice vymazána. 11 CZ

12 RDS Přehled RDS funkcí RDS (Radio Data System) je rozhlasová služba umožňující FM stanicím vysílat vedle běžného rozhlasového signálu také doplňkové digitální informace. Například může být při příjmu RDS stanice zobrazen na displeji některý z následujících údajů. Zobrazitelné položky Zdroj signálu Funkce Automatické přeladění na stejný program Funkce AF (Alternativní Frekvence) Funkce AF umožňuje naladění na nejsilnější signál stanice v dané oblasti. 98,5 MHz Stanice Frekvence se mění automaticky 96,0 MHz 102,5 MHz Zobrazitelné položky Název stanice (frekvence) Hodiny RDS údaje Pro Přepínání hodin/ názvu stanice Stiskněte (DSPL) RDS služby Možnost vysílat RDS údaje přináší i další výhody, jako například: Automatické přeladění na stejný pořad, užitečné při dlouhých cestách. AF t strana 12 Příjem dopravního zpravodajství, přestože jste poslouchali jiný program nebo zdroj signálu. TA t strana 13 Volba stanice podle typu pořadu. PTY t strana 14 Automatické nastavení hodin. CT t strana 15 Poznámky: V závislosti na zemi nebo regionu nemusí být k dispozici všechny RDS funkce. RDS funkce nemusí pracovat správně, pokud je signál stanice slabý, nebo pokud naladěná stanice nevysílá RDS údaje. 1 Zvolte FM stanici (str. 10). 2 Stiskněte opakovaně (AF) tak, aby se objevilo AF-ON. Přístroj začne v rámci dané sítě vyhledávat alternativní frekvenci se silnějším signálem. Pokud bliká NO AF, nemá právě naladěná stanice alternativní frekvence. Poznámky: Pokud chcete on/off nastavení funkce změnit během poslechu CD, stiskněte (AF). Pokud nejsou v oblasti alternativní stanice a nepotřebujete vyhledávat alternativní stanice, vypněte funkci AF tak, že zvolíte AF-OFF. 12 CZ

13 Pro stanice bez alternativních frekvencí Během blikání názvu stanice (8 vteřin) stiskněte (SEEK) (+) nebo (SEEK) ( ). Přístroj začne vyhledávat jinou frekvenci se stejným PI údajem (Identifikace Programu) (objeví se PI SEEK ). Pokud přístroj nemůže nalézt stejné PI, vrátí se k původně zvolené frekvenci. Chcete-li zůstat naladěni na jeden regionální program Když je zapnuta funkce AF: z výroby je přístroj nastaven tak, že omezuje příjem na daný region, takže nebude přelaďovat na jinou regionální stanici se silnějším signálem. Pokud opustíte vysílací oblast tohoto regionálního programu nebo chcete plně využívat možností AF funkce, stiskněte na dvě vteřiny (AF) tak, aby se objevilo REG-OFF. Poznámka Tato funkce není k dispozici ve Velké Británii a v některých dalších oblastech. Funkce Local Link (Pouze Velká Británie) Tato funkce umožňuje zvolit jinou lokální stanici v oblasti, přestože není uložena v paměti přístroje. 1 Stiskněte numerické tlačítko ((1) až (6)), pod kterým je uložena lokální stanice. 2 Do pěti vteřin stiskněte tlačítko lokální stanice znovu. 3 Opakujte proceduru, dokud nenaladíte požadovanou lokální stanici. Poslech dopravního zpravodajství Funkce TA (Dopravní zpravodajství) / TP (Dopravní program) Data dopravního zpravodajství (TA) a dopravních pořadů (TP) umožňují automaticky naladit FM stanici vysílající dopravní zpravodajství, i když právě posloucháte jinou FM stanici nebo zdroj signálu (CD). Po skončení zpravodajství se přístroj přepne zpět na původní zdroj signálu. Stiskněte opakovaně (TA) tak, aby se objevilo TA-ON. Přístroj začne vyhledávat stanice s dopravním zpravodajstvím. TP znamená příjem takovéto stanice. Blikání TA signalizuje, že se právě vysílá dopravní zpravodajství. Pokud se zobrazí NO TP, bude přístroj pokračovat ve vyhledávání dostupných stanic s dopravními pořady. Pokud chcete zrušit veškeré dopravní zpravodajství, zvolte TA-OFF. Pro Zrušení aktuálního dopravního zpravodajství Stiskněte (TA) Tip Aktuální zpravodajství můžete také zrušit stiskem (SOURCE) nebo (MODE). Nastavení hlasitosti dopravního zpravodajství Hlasitost dopravního zpravodajství můžete nastavit dopředu a zajistit si tak, že zpravodajství nepromeškáte. 1 Stiskem +/ tlačítka hlasitosti nastavte požadovanou hlasitost. 2 Stiskněte na 2 vteřiny (TA). Objeví se TA a nastavení je uloženo. Příjem tísňových hlášení Pokud je zapnutá funkce AF nebo TA, přepne se přístroj na tísňové hlášení v případě, že posloucháte FM stanici nebo CD. 13 CZ

14 Předvolba RDS stanic s AF ata údaji Když předvolíte RDS stanice, uloží přístroj kromě frekvence také údaje o nastavení AF/TA (zapnuto/vypnuto), takže nemusíte zapínat AF nebo TA pokaždé, když stanici naladíte. Pro jednotlivé RDS stanice můžete zvolit různé nastavení (AF, TA nebo obojí) nebo stejné nastavení pro všechny předvolené RDS stanice. Pokud předvolíte stanice s AF-ON, uloží přístroj automaticky stanice s nejsilnějším signálem. Stejná nastavení pro všechny předvolené RDS stanice 1 Zvolte FM rozsah (str. 10). 2 Stiskem (AF) a/nebo (TA) zvolte AF-ON a/nebo TA-ON. Povšimněte si, že volbou AF-OFF nebo TA-OFF uložíte nejen RDS stanice, ale i ne-rds stanice. 3 Stiskněte (SENS) (BTM) tak, aby BTM začalo blikat. Různá nastavení pro jednotlivé předvolené stanice 1 Zvolte FM rozsah a nalaďte požadovanou stanici (str. 10). 2 Stiskem (AF) a/nebo (TA) zvolte AF-ON a/nebo TA-ON. 3 Stiskněte požadované numerické tlačítko ((1) až (6)) tak, aby se objevilo MEM. Opakováním od kroku 1 předvolte další stanice. Poznámka Pokud chcete změnit AF/TA nastavení během přehrávání CD, stiskněte (AF) nebo (TA). Vyhledání stanice podle typu pořadu Funkce PTY (Typ pořadu) Požadovanou stanici můžete vyhledat vybráním jednoho z typů programu uvedených níže. Typ programu Zprávy Aktuality Informace Sport Vzdělávání Dramatické pořady Kultura Věda Různé Populární hudba Rocková hudba Nenáročná hudba Lehká klasická Klasická hudba Jiný typ hudby Počasí Finance Dětské pořady Společenské aktuality Náboženství Telefonáty posluchačů Cestování Volný čas Jazz Country hudba Národní hudba Evergreeny Folková hudba Dokumenty Displej NEWS AFFAIRS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIED POP M ROCK M EASY M LIGHT M CLASSICS OTHER M WEATHER FINANCE CHILDREN SOCIAL A RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT Poznámka Tuto funkci nelze použít v některých zemích, kde není k dispozici funkce PTY (typ pořadu). 14 CZ

15 1 Během FM příjmu stiskněte (PTY). Pokud stanice vysílá PTY data, objeví se na displeji typ právě vysílaného pořadu. Pokud není stanice RDS stanicí nebo pokud nejsou přijímána RDS data, objeví se Stiskněte (PTY) opakovaně tak, aby se objevil požadovaný typ pořadu. Typy pořadu se objevují v pořadí podle výše uvedené tabulky. Pokud RDS data nespecifikují typ pořadu, objeví se NONE. 3 Stiskněte (SEEK) (+) nebo (SEEK) ( ). Přístroj začne vyhledávat stanici vysílající zvolený typ pořadu. Automatické nastavení hodin Funkce CT (Clock Time) CT signál (Clock Time) vysílaný RDS stanicí umožňuje automatické nastavení hodin. Zvolení CT-ON Během příjmu rozhlasu stiskněte současně (SEL) a (2). Hodiny jsou nyní nastaveny. Po jedné vteřině se displej vrátí do normálního režimu. Chcete-li nastavit CT-OFF, stiskněte znovu současně (SEL) a (2). Poznámky CT funkce nemusí pracovat, přestože je přijímána RDS stanice. Mezi časem nastaveným CT funkcí a skutečným časem může být určitá odchylka. 15 CZ

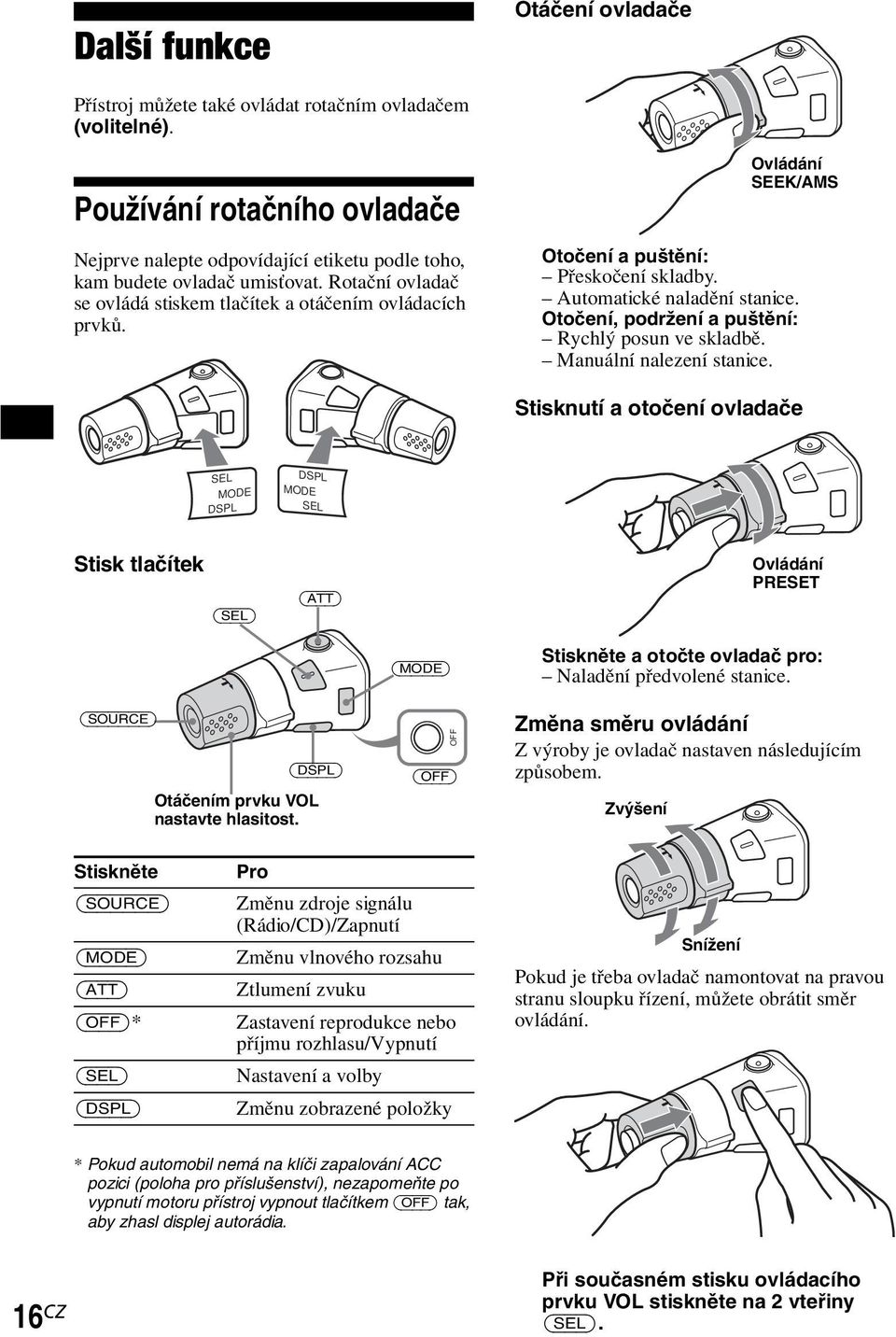

16 Další funkce Otáčení ovladače Přístroj můžete také ovládat rotačním ovladačem (volitelné). Používání rotačního ovladače Nejprve nalepte odpovídající etiketu podle toho, kam budete ovladač umisťovat. Rotační ovladač se ovládá stiskem tlačítek a otáčením ovládacích prvků. Ovládání SEEK/AMS Otočení a puštění: Přeskočení skladby. Automatické naladění stanice. Otočení, podržení a puštění: Rychlý posun ve skladbě. Manuální nalezení stanice. Stisknutí a otočení ovladače SEL MODE DSPL DSPL MODE SEL Stisk tlačítek (SEL) (ATT) Ovládání PRESET (SOURCE) (DSPL) Otáčením prvku VOL nastavte hlasitost. (MODE) OFF (OFF) Stiskněte a otočte ovladač pro: Naladění předvolené stanice. Změna směru ovládání Z výroby je ovladač nastaven následujícím způsobem. Zvýšení Stiskněte (SOURCE) (MODE) (ATT) (OFF)* (SEL) (DSPL) Pro Změnu zdroje signálu (Rádio/CD)/Zapnutí Změnu vlnového rozsahu Ztlumení zvuku Zastavení reprodukce nebo příjmu rozhlasu/vypnutí Nastavení a volby Změnu zobrazené položky Snížení Pokud je třeba ovladač namontovat na pravou stranu sloupku řízení, můžete obrátit směr ovládání. * Pokud automobil nemá na klíči zapalování ACC pozici (poloha pro příslušenství), nezapomeňte po vypnutí motoru přístroj vypnout tlačítkem (OFF) tak, aby zhasl displej autorádia. 16 CZ Při současném stisku ovládacího prvku VOL stiskněte na 2 vteřiny (SEL).

17 Nastavení balancí a vyvážení předních/zadních reproduktorů (fader) Můžete nastavit balance a fader. 1 Stiskněte opakovaně (SEL) tak, aby se objevilo BAL nebo FAD. Při každém stisku (SEL) se zobrazená položka mění následujícím způsobem: LOW* t MID* t HI* t BAL (levá-pravá) t FAD (přední-zadní) * Když je aktivováno EQ3 (str. 13). 2 Stiskem +/ tlačítka hlasitosti nastavte vybranou položku. Poznámka Nastavte do 3 vteřin po vybrání položky. Rychlé ztlumení zvuku Stiskněte (ATT). Po krátkém zablikání ATT-ON se objeví indikátor ATT. Chcete-li obnovit původní hlasitost, stiskněte (ATT) znovu. Tip Přístroj může automaticky ztlumovat hlasitost při příjmu telefonního hovoru. Musíte připojit ATT kablík k příslušnému vývodu handsfree nebo autotelefonu. Změna nastavení zvuku adispleje Nastavit lze následující položky: AMBER/GREEN* 1 změna barvy podsvícení displeje. CT (Clock Time) (str. 15) A.SCRL (Auto Scroll)* 2 (str. 9). DEMO* 3 zapnutí nebo vypnutá demonstračního režimu. Vybráním ON demonstrační režim aktivujete (Demonstrace se spustí cca 10 minut po vypnutí přístroje). Vybráním OFF demonstrační režim deaktivujete. BEEP zapnutí nebo vypnutí zvukové signalizace. Volba požadované položky Stiskněte současně (SEL) a požadované numerické tlačítko. (SEL) + (1): AMBER/GREEN* 1 (SEL) + (2): CT (SEL) + (3): A.SCRL* 2 (SEL) + (4): DEMO* 3 (SEL) + (6): BEEP *1 Pouze CDX-2000C. *2 Pokud se nepřehrává CD, tato položka se neobjeví. *3 Při vypnutém přístroji. Poznámka Zobrazené položky se liší v závislosti na zvoleném zdroji signálu. Chcete-li položku zrušit, stiskněte znovu současně (SEL) a numerické tlačítko. 17 CZ

18 Nastavení ekvalizeru (EQ3) Můžete zvolit jednu ze 7 přednastavených ekvalizačních křivek (XPLOD, VOCAL, CLUB, JAZZ, NEW AGE, ROCK, CUSTOM a OFF (vypnutý ekvalizer)). Pro každý ze zdrojů signálu můžete uložit jiné nastavení ekvalizeru. Vybrání ekvalizační křivky 1 Stiskem (SOURCE) zvolte zdroj signálu (rádio nebo CD). 2 Opakovaným stiskem (EQ3) vyberte požadovanou ekvalizační křivku. Při každém stisku (EQ3) se položka změní. Nastavení ekvalizační křivky Vybranou ekvalizační křivku můžete upravit. 1 Stiskem (SOURCE) zvolte zdroj signálu (rádio nebo CD). 2 Opakovaným stiskem (EQ3) vyberte požadovanou ekvalizační křivku. 3 Nastavení ekvalizační křivky. 1Opakovaným stiskem (SEL) zvolte požadovaný tónový rozsah. Při každém stisku (SEL) se změní tónový rozsah. LOW t MID t HI (t BAL t FAD) 2Opakovaným stiskem +/ tlačítka hlasitosti nastavte požadovanou úroveň. Úroveň můžete nastavovat po 1 db v rozmezí od 10 db do +10 db. Chcete-li efekt ekvalizeru zrušit, vyberte OFF. 3Opakováním kroků 1 a 2 nastavte ekvalizační křivku. Chcete-li obnovit ekvalizační křivku nastavenou z výroby, stiskněte na 2 vteřiny (SEL). Po 3 vteřinách se displej vrátí k normálnímu zobrazení Poznámka Pokud je EQ3 nastaven na OFF, nemůžete provádět nastavení ekvalizeru. 18 CZ

19 Další informace Údržba Výměna pojistky Při výměně pojistky dbejte na to, aby byla použita pojistka se stejnou ampérovou hodnotou, jaká je uvedena na originální pojistce. Pokud se pojistka přepálí, zkontrolujte zapojení napájení a výstupu a pojistku vyměňte. Pokud se pojistka po výměně opět přepálí, může se jednat o interní závadu. V takovém případě se obraťte na nejbližšího prodejce Sony. Výměna lithiové baterie Za normálních podmínek by měly baterie vydržet přibližně 1 rok (životnost může být v závislosti na podmínkách používání kratší). Jak baterie slábnou, zkracuje se dosah dálkového ovladače. Vyměňte baterii za novou lithiovou baterii CR2025. V případě použití jakékoli jiné baterie hrozí nebezpečí požáru nebo exploze. x + stranou nahoru Pojistka (10 A) Varování Nikdy nepoužívejte pojistku s větší ampérovou hodnotou, než jakou má originální pojistka. Mohlo by dojít k poškození přístroje. Čistění konektorů Pokud jsou konektory mezi hlavním přístrojem a čelním panelem znečištěné, nemusí přístroj pracovat správně. Aby k takovýmto situacím nedocházelo, odejměte čelní panel (str. 7) a očistěte konektory vatovým tampónem namočeným v lihu. Nepoužívejte nadměrnou sílu, mohli byste konektory poškodit. Poznámky k lithiové baterii Držte lithiovou baterii mimo dosah dětí. Pokud dojde k polknutí baterie, neprodleně volejte lékaře. Baterii otřete suchým hadříkem, aby byl zajištěn dobrý kontakt. Při vkládání dbejte na správnou polaritu baterie. Baterii nedržte kovovou pinzetou, protože byste tak zkratovali její póly. Varování Při nesprávném zacházení může baterie explodovat. Baterii nenabíjejte, nerozebírejte, ani nevhazujte do ohně. Hlavní přístroj Zadní strana čelního panelu Poznámky Z bezpečnostních důvodů vypněte před čistěním konektorů motor a vytáhněte klíček ze zapalování. Nikdy se nedotýkejte konektoru holými prsty nebo kovovými předměty. 19 CZ

20 Vyjmutí přístroje 1 Odejměte ochranný rámeček 1Odejměte čelní panel (str. 7). 2Zahákněte uvolňovací klíče vochranném rámečku. 2 Vyjměte přístroj 1Zasuňte oba uvolňovací klíče tak, aby zacvakly. Háčkem směrem dovnitř. Pozor na správnou orientaci klíče. 2Zatažením za uvolňovací klíče přístroj vysaďte. 3Zatáhněte za uvolňovací klíče tak, abyste odejmuli ochranný rámeček. 3Vytáhněte přístroj z držáku. 20 CZ

21 Technické údaje Sekce CD přehrávače Odstup signál/šum 120 db Frekvenční charakteristika Hz Kolísání Menší než měřitelné Sekce tuneru FM Rozsah ladění Anténní svorka Mezifrekvence Užitečná citlivost Selektivita Odstup signál/šum 87,5 108,0 MHz Konektor externí antény 10,7 MHz/450 khz 9 dbf 75 db na 400 khz 67 db (stereo) 69 db (mono) Harmonické zkreslení na 1 khz 0,5 % (stereo) 0,3 % (mono) Separace 35 db na 1 khz Frekvenční charakteristika Hz MW/LW Rozsah ladění MW: khz LW: khz Konektor externí antény 10,7 MHz/450 khz Anténní svorka Mezifrekvence Citlivost: MW: 30 µv LW: 40 µv Sekce zesilovače Výstupy Reproduktorové výstupy (Sure Seal konektory) Impedance reproduktorů 4 8 Ohmů Maximální výstupní výkon 50 W 4 (na 4 Ohmech) Obecné Výstupy Vstupy Tónové korekce Napájení Rozměry Montážní rozměry Hmotnost Dodávané příslušenství Volitelné příslušenství Audio výstupy (zadní) Svorka ovládání relé automatické antény Svorka ovládání výkonového zesilovače Svorka Telephone ATT Vstup pro dálkové ovládání Anténní vstupní svorka Basy: ± 10 db na 60 Hz (Xplod) Středy: ± 10 db na 1 khz (Xplod) Výšky: ± 10 db na 10 khz (Xplod) 12 V DC autobaterie (záporná zem) Cca mm (š/v/h) Cca mm (š/v/h) Cca. 1,2 kg Díly pro instalaci a zapojení (1 sada) Pouzdro na čelní panel (1) Kartový dálkový ovladač RM-X114 Rotační ovladač RM-X4S Změna designu a technických parametrů bez předchozího upozornění vyhrazena. 21 CZ

22 Odstraňování potíží Následující body vám pomohou vyřešit potíže, se kterými se můžete při používání přístroje setkat. Dříve než si projdete následující seznam, zkontrolujte zapojení a ujistěte se, že při ovládání postupujete správně. Obecné Žádný zvuk. Nastavte hlasitost pomocí + tlačítka. Zrušte funkci ATT. V případě 2-reproduktorového systému nastavte ovladač předo/zadních balancí (fader) do střední polohy. Byl vymazán obsah paměti. Stiskli jste tlačítko RESET. t Uložte údaje do paměti znovu. Odpojen napájecí kabel nebo baterie. Napájecí kabel není připojen správně. Neozývá se zvuková signalizace. Zvuková signalizace je vypnuta (str. 17). Je připojen volitelný výkonový zesilovač a nepoužíváte vestavěný zesilovač. Z displeje zmizí zobrazení nebo se na displeji nic neobjeví. Když stisknete a podržíte (OFF), displej zhasne. t Stiskněte a podržte (OFF) znovu, dokud se displej nerozsvítí. Odejměte čelní panel a očistěte konektory. Podrobnosti viz Čištění konektorů (str. 19). Jsou vymazány uložené stanice a nastavení hodin. Přepálila se pojistka. Klíč zapalování v poloze ON (zapnuto), ACC (příslušenství) nebo OFF (vypnuto) způsobuje šum. Kabely autorádia nejsou připojeny správně ke kabeláži vozu. Do autorádia není přiváděno napájení. Zkontrolujte zapojení. Pokud je vše v pořádku, zkontrolujte pojistku. Automobil nemá ACC (příslušenství) pozici na spínači zapalování. t Zapněte autorádio stiskem (SOURCE) nebo vložením disku. Přístroj je neustále pod napětím. Automobil nemá na spínači zapalování pozici ACC (příslušenství). Nevysouvá se automatická anténa. Automatická anténa nemá reléovou skříňku. Reprodukce CD Nelze vložit disk. V přístroji je již vložen jiný CD disk. CD disk byl násilně vložen obráceně nebo nesprávným způsobem. Nespustí se reprodukce. Vadný nebo znečištěný CD disk. CD-R/CD-RW disk není uzavřený (tzv. finalizace ). Pokoušíte se přehrát CD-R/CD-RW disk, který není určen pro audio zařízení. Některé CD-R/CD-RW disky nemusejí jít v závislosti na nahrávacím zařízení a stavu disku přehrát. Disk je automaticky vysunut. Okolní teplota překročila 50 C. Nepracují ovládací tlačítka. CD se nevysunuje. Stiskněte tlačítko RESET. Zvuk přeskakuje vinou vibrací. Přístroj je instalován pod úhlem větším než 45. Přístroj není instalován v pevné části vozu. Zvuk přeskakuje. Znečištěný nebo vadný disk. 22 CZ

23 Příjem rozhlasu Není možné naladění předvoleb. Uložte do paměti správné frekvence. Signál vysílání je příliš slabý. Nelze přijímat stanici. Zvuk je rušen šumy. Připojte ovládací kablík automatické antény (modrý) nebo kablík napájení příslušenství (červený) k napájecímu kablíku anténního zesilovače ve voze (pouze v případě, že má vůz zabudovanou FM/MW/LW anténu v zadním nebo bočním skle). Zkontrolujte zapojení antény vozu. Automatická anténa se nevysouvá. t Zkontrolujte zapojení ovládacího kablíku automatické antény. Zkontrolujte frekvenci. Není možné automatické ladění. Je zapnutý (nastaven na ON ) režim lokálního vyhledávání. t Nastavte jej na OFF (str. 11) Signál vysílání je příliš slabý. t Použijte manuální ladění. Bliká indikátor ST. Nalaďte frekvenci přesně. Signál vysílání je příliš slabý. t Přepněte do monofonního režimu (str. 11). Stereo vysílání je přijímáno monofonně. Přístroj je v režimu monofonního příjmu. t Zrušte monofonní režim (str. 11). RDS Po několika vteřinách poslechu se spustí vyhledávání SEEK. Stanice není TP stanicí nebo má slabý signál. t Stiskněte opakovaně (TA) tak, aby se objevilo TA-OFF. Žádné dopravní zpravodajství. Aktivujte TA. Stanice nevysílá žádné dopravní zpravodajství, přestože se jedná o TP stanici. t Nalaďte jinou stanici. PTY zobrazí Přijímaná stanice není RDS stanicí. Nejsou přijímána RDS data. Stanice nespecifikuje typ pořadu. Chybová hlášení/zprávy Chybová hlášení V případě výskytu chyby bude 5 vteřin blikat následující zobrazení a ozve se akustický alarm. ERROR CD disk je znečištěný nebo je vložen obráceně. t Disk očistěte a vložte správně. CD nelze z nějakého důvodu přehrát. t Vložte jiný CD disk. FAILURE Nesprávné zapojení reproduktorů/zesilovače. t Nahlédněte do instalační příručky tohoto přístroje a zkontrolujte zapojení. HI TEMP Okolní teplota je vyšší než 50 C. t Vyčkejte, dokud teplota nepoklesne pod 50 C. OFFSET Může se jednat o interní závadu. t Zkontrolujte zapojení. Pokud i nadále přetrvá na displeji zobrazení chyby, obraťte se na nejbližšího prodejce Sony. RESET CD jednotka je z nějakého důvodu neovladatelná. t Stiskněte tlačítko RESET. Zprávy L.SEEK +/ Během automatického ladění je zapnut režim lokálního vyhledávání (str. 11). NO AF Aktuální stanice nemá žádné alternativní frekvence. nebo Při rychlém posuvu jste dosáhli konce nebo začátku disku a nemůžete jít dál. Pokud výše uvedené pokyny nepomohou zlepšit situaci, obraťte se na nejbližšího prodejce Sony. 23 CZ

24 Instalace/zapojení Vybavení použité v ilustracích (není přiloženo) Přední reproduktor Zadní reproduktor Výkonový zesilovač Rotační ovladač RM-X4S 24 CZ

25 2 AUDIO OUT REAR Upozornění Tento přístroj je možné provozovat pouze s napájením 12 V DC se zápornou zemí. Neveďte dráty pod šrouby a zabraňte jejich zachycení v pohyblivých dílech, například kolejnicích sedadla. Před zapojováním vypněte klíč zapalování do polohy OFF, aby nedošlo ke zkratu. Propojovací napájecí kabel 7 připojte nejprve k přístroji a k reproduktorům, potom jej připojte ke konektoru napájení příslušenství ve voze. Všechny zemnící vodiče přiveďte na společný zemnící bod. Nezapomeňte z bezpečnostních důvodů izolovat veškeré volné nezapojené vodiče izolační páskou. Poznámky k napájecímu kabelu (žlutý) Připojujete-li tento přístroj společně s jinými stereo komponenty, musí být okruh autokabeláže, ke kterému zařízení připojujete, dimenzován na vyšší hodnotu, než jaký je součet hodnot pojistek všech připojovaných zařízení. Pokud žádný z okruhů kabeláže automobilu není dostatečně dimenzován, připojte přístroj přímo na baterii. Seznam dílů (1) Čísla v seznamu odpovídají číslům použitým v instrukcích. Zásuvka 1 a ochranný rámeček 4 jsou při dodání připevněny k přístroji. Před montáží přístroje použijte k odejmutí zásuvky 1 a ochranného rámečku 4 přiložené uvolňovací klíče 6. Podrobnosti viz Odejmutí ochranného rámečku a zásuvky (4) na straně 28. Uvolňovací klíče 6 uschovejte pro budoucí potřebu, protože jsou nezbytné také pro vyjmutí autorádia z automobilu. Upozornění Se zásuvkou 1 manipulujte opatrně, aby nedošlo k poranění prstů. 1 Úchytka Poznámka Před instalací se ujistěte, že jsou úchytky na obou stranách zásuvky 1 ohnuté cca 2 mm dovnitř. Pokud jsou úchytky rovně nebo vyhnuté ven, nebude přístroj správně usazen a může vyskočit ven. Příklad zapojení (2) Poznámky Před zapojením zesilovače nezapomeňte připojit zemnící vodič. Pokud připojujete volitelný externí výkonový zesilovač a vestavěný zesilovač nebudete používat, deaktivuje se zvuková signalizace (pípání). Schéma zapojení (3) A Do AMP REMOTE IN volitelného výkonového zesilovače Toto zapojení je určeno pouze pro zesilovač. Připojení jakéhokoli jiného systému by mohlo přístroj poškodit. B Ke konektoru mobilního telefonu 25 CZ

26 3 AUDIO OUT REA * 2 AUDIO OUT REAR 5 Pojistka (10 A) * 1 Od antény vozu Max. napájecí proud 0,3 A A AMP REM Modro/bíle pruhovaný B ATT Světle modrý Podrobnosti viz Schéma zapojení napájení na stran 26 CZ

27 R * 3 * 1 Poznámka k zapojení antény Pokud je vaše anténa ISO typu, použijte k jejímu připojení přiložený adaptér 5. Nejprve připojte autoanténu k dodávanému adaptéru a poté zapojte do anténní zdířky na autorádiu. * 2 Kabel S CINCH konektory * 3 Zasuňte kablíkem směrem nahoru REMOTE IN Fialová Šedá + + Reproduktor, zadní, pravý Reproduktor, zadní, pravý Reproduktor, přední, pravý Reproduktor, přední, pravý Bílá Zelená + + Reproduktor, přední, levý Reproduktor, přední, levý Reproduktor, zadní, levý Reproduktor, zadní, levý Pozice se zápornou polaritou 2, 4, 6 a 8 mají pruhované kablíky Od reproduktorového konektoru ve voze Od napájecího konektoru ve voze 4 8 ě Žlutá Kontinuální napájení 7 Červená Spínané napájení 5 Modrá Ovládání automat. antény 8 Černá Zem Pozice 1, 2, 3 a 6 nejsou osazeny. 27 CZ

28 28 CZ Varování Pokud máte automatickou anténu bez reléové skříňky, může připojení přístroje pomocí propojovacího napájecího kabelu 7 poškodit anténu. Poznámky k ovládacím kablíkům Když zapnete rádio nebo když aktivujete funkci AF (Alternativní frekvence) či TA (Dopravní zpravodajství), přivádí ovládací kablík automatické antény (modrý) napětí +12 V. Pokud má automobil vestavěnou FM/MW/LW anténu v zadním/bočním skle, připojte ovládací kablík automatické antény (modrý) nebo kablík napájení příslušenství (červený) k napájecí svorce stávajícího anténního zesilovače. Podrobnosti konzultujte se svým prodejcem. Automatickou anténu bez reléové skříňky nelze s tímto přístrojem použít. Zapojení pro uchování paměti autorádia Když je zapojen žlutý kablík napájení, jsou paměťové obvody autorádia neustále napájeny, i když je vypnut klíč zapalování. Poznámky k zapojení reproduktorů Před připojováním reproduktorů autorádio vypněte. Používejte reproduktory s impedancí 4 až 8 ohmů a s odpovídajícím výkonem, aby nedošlo k jejich poškození. Nepřipojujte svorky reproduktorů ke kostře automobilu ani nepropojujte svorky levého reproduktoru se svorkami pravého reproduktoru. Nepřipojujte zemnící kablík přístroje k záporné ( ) svorce reproduktoru. Nepokoušejte se zapojovat reproduktory paralelně. Připojujte pouze pasivní reproduktory. Připojení aktivních reproduktorů (se zabudovaným zesilovačem) k reproduktorovým svorkám může přístroj poškodit. Pokud jsou ve voze vestavěné reproduktory a kabeláž těchto reproduktorů je uspořádána tak, že by přístroj sdílel společný záporný ( ) kablík pro pravý a levý reproduktor, tyto vestavěné kabely nepoužívejte.předejdete tak možným závadám. Nepropojujte vzájemně reproduktorové kabely přístroje. Poznámky k zapojení Pokud nejsou reproduktory nebo zesilovač připojeny správně, objeví se na displeji FAILURE. V takovém případě zajistěte, aby byly reproduktory nebo zesilovač zapojeny správně. Opatření Vyberte pečlivě místo instalace tak, aby přístroj nepřekážel při řízení. Vyvarujte se instalaci zařízení tam, kde by byl přístroj vystaven prachu, nečistotě, nadměrným vibracím nebo vysokým teplotám, například na přímém slunci nebo u vývodů topení. Pro bezpečnou a spolehlivou instalaci používejte výhradně dodávaný instalační materiál. Úhel montáže Přístroj namontujte pod úhlem menším než 45. Odejmutí ochranného rámečku a zásuvky (4) Před instalací přístroje odejměte od přístroje ochranný rámeček 4 a zásuvku 1. 1 Odejmutí ochranného rámečku 4. 1 Zahákněte uvolňovací klíče 6 za rámeček 4. 2 Zatažením za uvolňovací klíče 6 odejměte ochranný rámeček 4. 2 Odejmutí zásuvky 1. 1 Zasuňte oba uvolňovací klíče 6 mezi přístroj a zásuvku 1 tak, aby zacvakly. 2 Posuňte zásuvku 1 dolů a vytáhněte z ní autorádio. Příklad montáže (5) Instalace do palubní desky. Poznámky Pokud je třeba, ohněte tyto jazýčky směrem ven, aby byla zásuvka pevně uchycena (5-2). Ujistěte se, že jsou čtyři západky na ochranném rámečku 4 správně usazeny v drážkách přístroje (5-3). Jak odejmout a připevnit čelní panel (6) Před instalací přístroje odejměte čelní panel. 6-A Odejmutí Před odejmutím čelního panelu nezapomeňte stisknout (OFF). Stiskněte a vytáhněte panel směrem k sobě. 6-B Připevnění Přiložte část A čelního panelu k části B na přístroji jak je uvedeno na ilustraci a zatlačte levou část na místo tak, aby zacvakla. Varování pro případ instalace ve voze bez polohy ACC (příslušenství) na spínači zapalování Po vypnutí motoru nezapomeňte stisknout a podržet tlačítko (OFF) tak, aby zhasl displej. V opačném případě se displej nevypne a bude se vybíjet baterie.

29 Tlačítko RESET Po dokončení instalace a zapojení nezapomeňte špičatým předmětem (např. kuličkovým perem) stisknout tlačítko RESET, nacházející se na přední straně za čelním panelem Nasaďte uvolňovací klíč správně. 4 c 2 6 Háčkem směrem dovnitř. c 1 c 29 CZ

30 mm 53 mm 1 Jazýčky 3 Palubní deska 1 Přepážka CZ

31 6 A (OFF) B B A Schéma zapojení napájení Konektor napájení příslušenství se může u jednotlivých automobilů lišit. Zkontrolujte schéma napájecího konektoru příslušenství ve vašem voze a ujistěte se, že zapojení odpovídá. Existují tři základní typy (viz ilustrace níže). Možná budete muset přepojit pozice červeného a žlutého vodiče v propojovacím napájecím kabelu autorádia. Po přizpůsobení zapojení a správném uspořádání napájecích vodičů připojte autorádio ke konektoru napájení ve voze. Máte-li jakékoli dotazy nebo potíže týkající se přístroje, které nejsou zahrnuty v této příručce, obraťte se prosím na prodejce vozu. 31 CZ

32 Konektor pro napájení příslušenství Červená Červená Žlutá Žlutá 4 Žlutá Kontinuální napájení 7 Červená Spínané napájení Červená Červená Žlutá Žlutá 4 Žlutá Spínané napájení 7 Červená Kontinuální napájení Červená Červená Žlutá Žlutá 32 CZ Automobil bez pozice ACC (příslušenství)
