materiálové inženýrství
|
|
- Andrea Tesařová
- před 8 lety
- Počet zobrazení:
Transkript

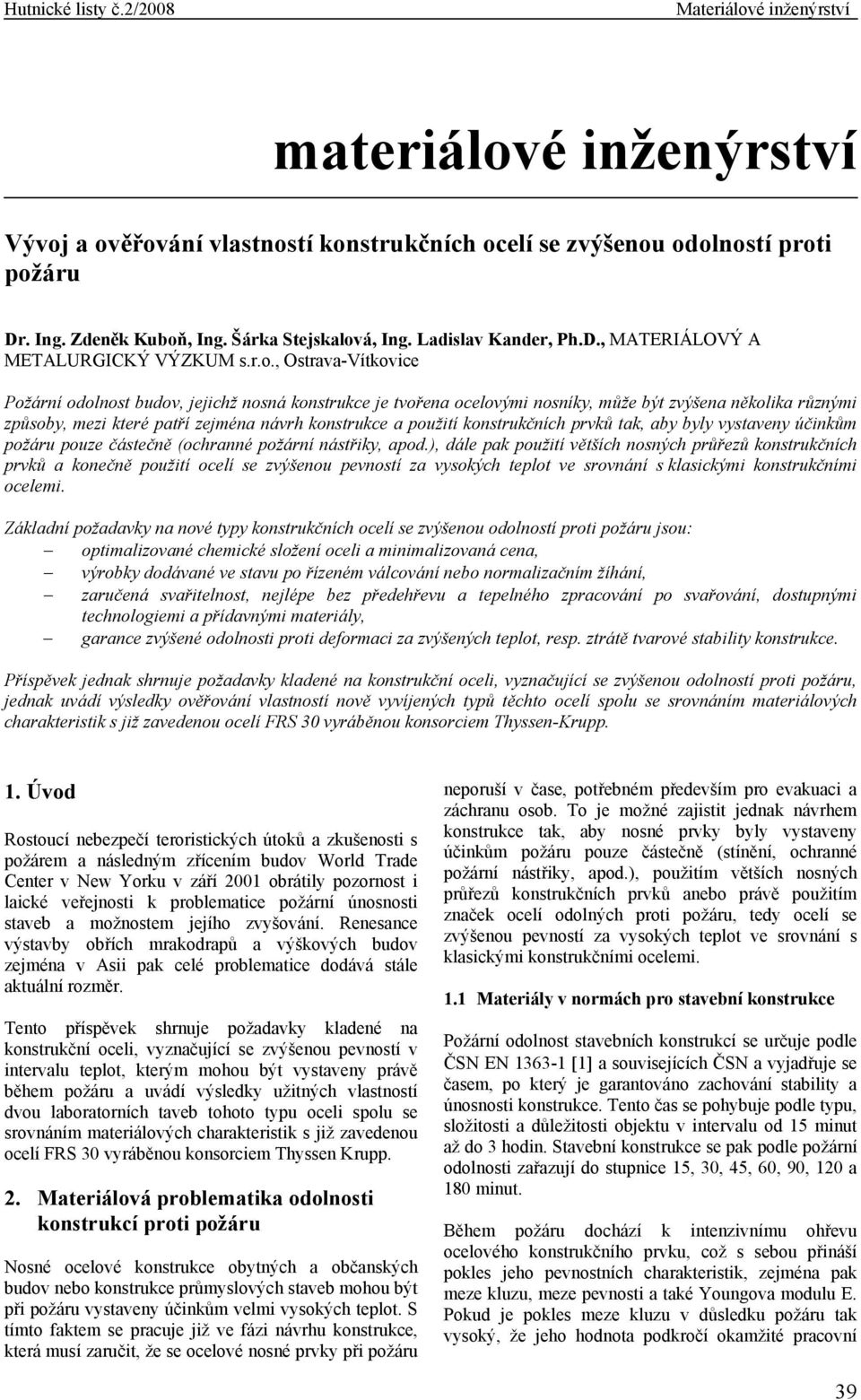

1 Hutnické listy č.2/28 materiálové inženýrství Vývoj a ověřování vlastností konstrukčních ocelí se zvýšenou odolností proti požáru r. Ing. Zdeněk Kuboň, Ing. Šárka Stejskalová, Ing. Ladislav Kander, Ph.., MTERIÁLOVÝ METLURGIKÝ VÝZKUM s.r.o., Ostrava-Vítkovice Požární odolnost budov, jejichž nosná konstrukce je tvořena ocelovými nosníky, může být zvýšena několika různými způsoby, mezi které patří zejména návrh konstrukce a použití konstrukčních prvků tak, aby byly vystaveny účinkům požáru pouze částečně (ochranné požární nástřiky, apod.), dále pak použití větších nosných průřezů konstrukčních prvků a konečně použití ocelí se zvýšenou pevností za vysokých teplot ve srovnání s klasickými konstrukčními ocelemi. Základní požadavky na nové typy konstrukčních ocelí se zvýšenou odolností proti požáru jsou: optimalizované chemické složení oceli a minimalizovaná cena, výrobky dodávané ve stavu po řízeném válcování nebo normalizačním žíhání, zaručená svařitelnost, nejlépe bez předehřevu a tepelného zpracování po svařování, dostupnými technologiemi a přídavnými materiály, garance zvýšené odolnosti proti deformaci za zvýšených teplot, resp. ztrátě tvarové stability konstrukce. Příspěvek jednak shrnuje požadavky kladené na konstrukční oceli, vyznačující se zvýšenou odolností proti požáru, jednak uvádí výsledky ověřování vlastností nově vyvíjených typů těchto ocelí spolu se srovnáním materiálových charakteristik s již zavedenou ocelí vyráběnou konsorciem Thyssen-Krupp. 1. Úvod Rostoucí nebezpečí teroristických útoků a zkušenosti s požárem a následným zřícením budov World Trade enter v New Yorku v září 21 obrátily pozornost i laické veřejnosti k problematice požární únosnosti staveb a možnostem jejího zvyšování. Renesance výstavby obřích mrakodrapů a výškových budov zejména v sii pak celé problematice dodává stále aktuální rozměr. Tento příspěvek shrnuje požadavky kladené na konstrukční oceli, vyznačující se zvýšenou pevností v intervalu teplot, kterým mohou být vystaveny právě během požáru a uvádí výsledky užitných vlastností dvou laboratorních taveb tohoto typu oceli spolu se srovnáním materiálových charakteristik s již zavedenou ocelí vyráběnou konsorciem Thyssen Krupp. 2. Materiálová problematika odolnosti konstrukcí proti požáru Nosné ocelové konstrukce obytných a občanských budov nebo konstrukce průmyslových staveb mohou být při požáru vystaveny účinkům velmi vysokých teplot. S tímto faktem se pracuje již ve fázi návrhu konstrukce, která musí zaručit, že se ocelové nosné prvky při požáru neporuší v čase, potřebném především pro evakuaci a záchranu osob. To je možné zajistit jednak návrhem konstrukce tak, aby nosné prvky byly vystaveny účinkům požáru pouze částečně (stínění, ochranné požární nástřiky, apod.), použitím větších nosných průřezů konstrukčních prvků anebo právě použitím značek ocelí odolných proti požáru, tedy ocelí se zvýšenou pevností za vysokých teplot ve srovnání s klasickými konstrukčními ocelemi. 1.1 Materiály v normách pro stavební konstrukce Požární odolnost stavebních konstrukcí se určuje podle ČSN EN [1] a souvisejících ČSN a vyjadřuje se časem, po který je garantováno zachování stability a únosnosti konstrukce. Tento čas se pohybuje podle typu, složitosti a důležitosti objektu v intervalu od 15 minut až do 3 hodin. Stavební konstrukce se pak podle požární odolnosti zařazují do stupnice 15, 3, 45, 6, 9, 12 a 18 minut. ěhem požáru dochází k intenzivnímu ohřevu ocelového konstrukčního prvku, což s sebou přináší pokles jeho pevnostních charakteristik, zejména pak meze kluzu, meze pevnosti a také Youngova modulu E. Pokud je pokles meze kluzu v důsledku požáru tak vysoký, že jeho hodnota podkročí okamžité pracovní 39

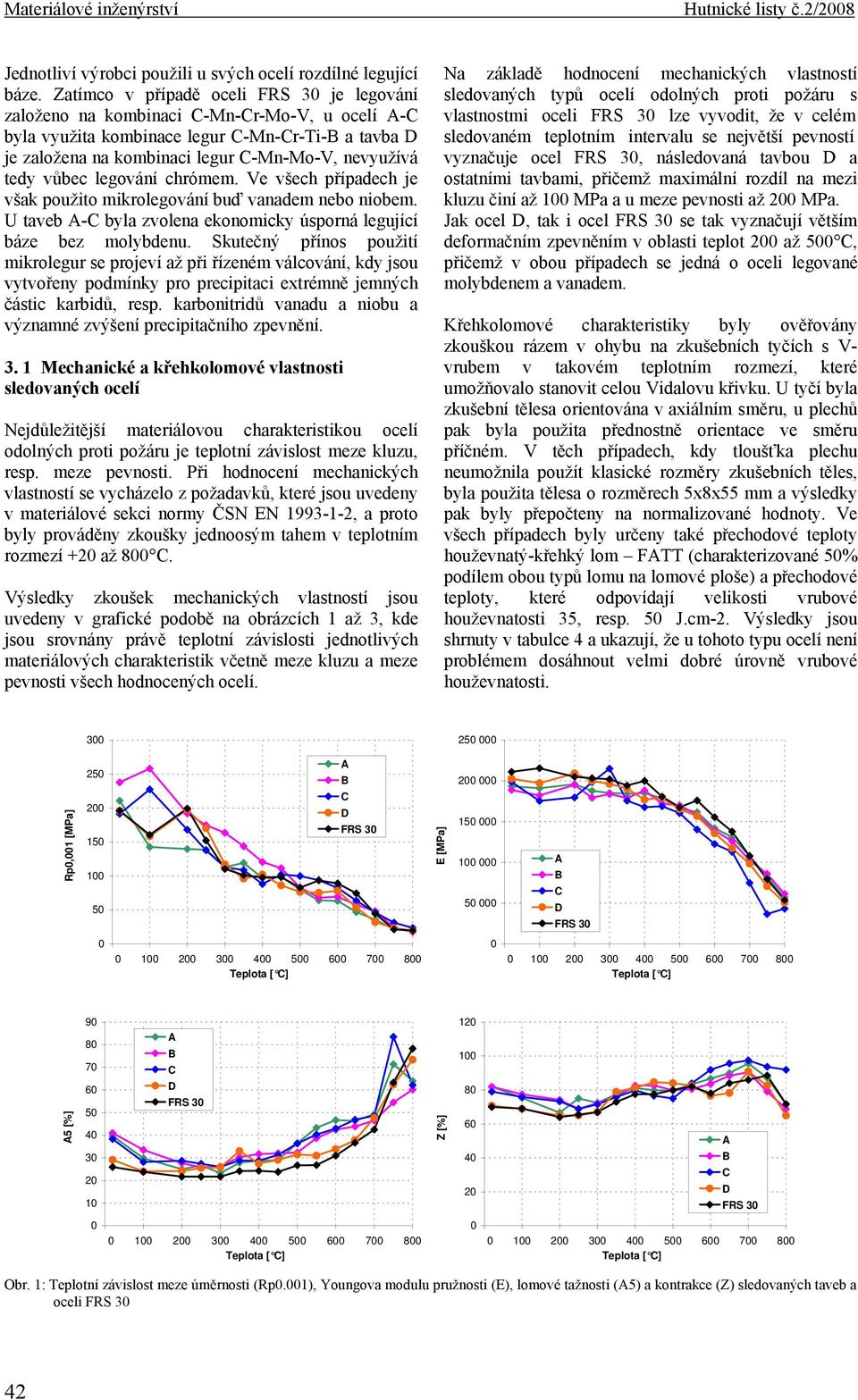

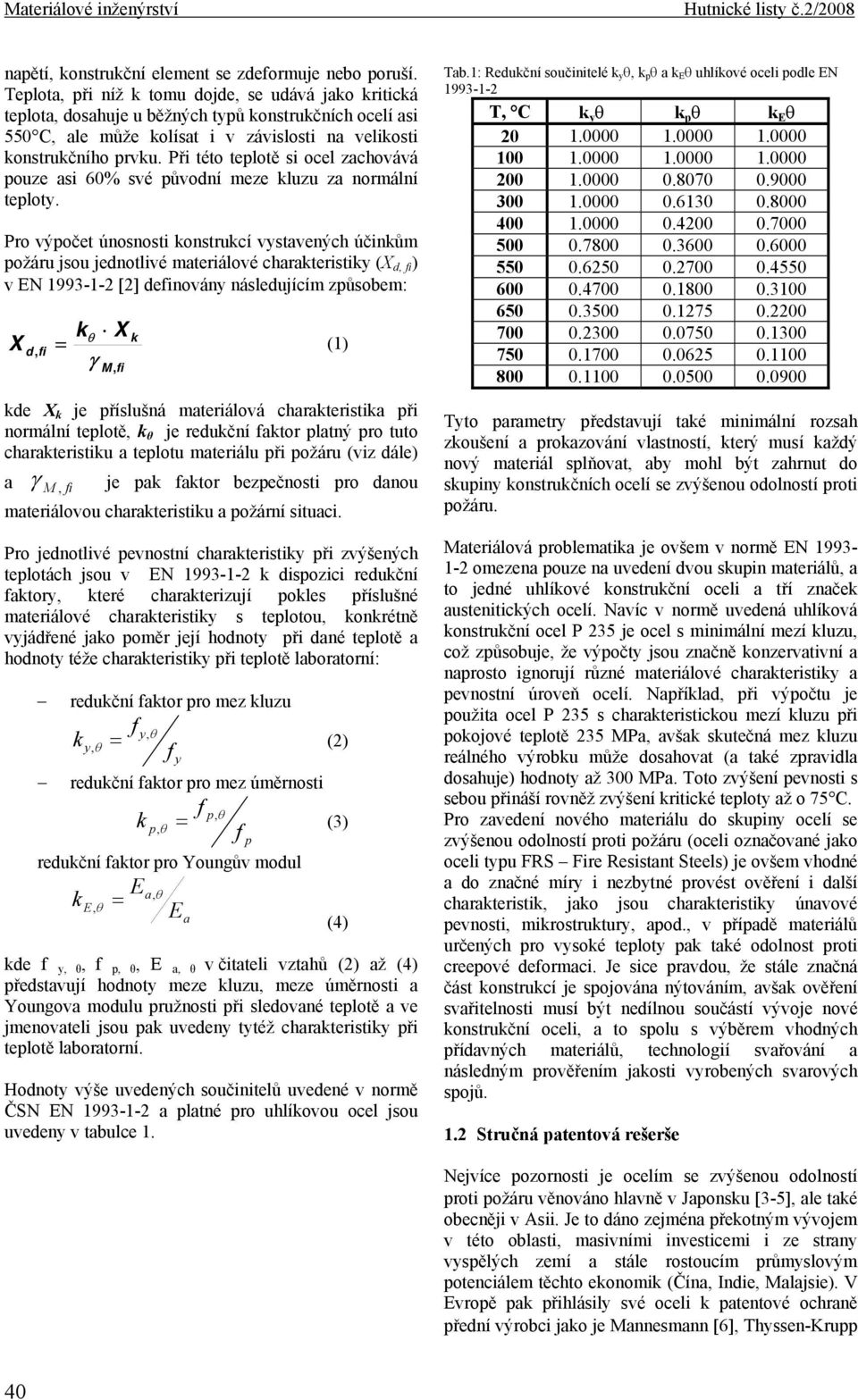

2 Hutnické listy č.2/28 napětí, konstrukční element se zdeformuje nebo poruší. Teplota, při níž k tomu dojde, se udává jako kritická teplota, dosahuje u běžných typů konstrukčních ocelí asi 55, ale může kolísat i v závislosti na velikosti konstrukčního prvku. Při této teplotě si ocel zachovává pouze asi 6% své původní meze kluzu za normální teploty. Pro výpočet únosnosti konstrukcí vystavených účinkům požáru jsou jednotlivé materiálové charakteristiky (X d, fi ) v EN [2] definovány následujícím způsobem: X kθ X k d, fi = (1) γ M, fi kde X k je příslušná materiálová charakteristika při normální teplotě, k θ je redukční faktor platný pro tuto charakteristiku a teplotu materiálu při požáru (viz dále) a γ je pak faktor bezpečnosti pro danou M, fi materiálovou charakteristiku a požární situaci. Pro jednotlivé pevnostní charakteristiky při zvýšených teplotách jsou v EN k dispozici redukční faktory, které charakterizují pokles příslušné materiálové charakteristiky s teplotou, konkrétně vyjádřené jako poměr její hodnoty při dané teplotě a hodnoty téže charakteristiky při teplotě laboratorní: redukční faktor pro mez kluzu k y θ f y, θ f, = (2) y redukční faktor pro mez úměrnosti k p θ f p, θ f, = (3) redukční faktor pro Youngův modul Ea, θ k E, θ = E a p (4) kde f y, θ, f p, θ, E a, θ v čitateli vztahů (2) až (4) představují hodnoty meze kluzu, meze úměrnosti a Youngova modulu pružnosti při sledované teplotě a ve jmenovateli jsou pak uvedeny tytéž charakteristiky při teplotě laboratorní. Hodnoty výše uvedených součinitelů uvedené v normě ČSN EN a platné pro uhlíkovou ocel jsou uvedeny v tabulce 1. Tab.1: Redukční součinitelé k y θ, k p θ a k E θ uhlíkové oceli podle EN T, k y θ k p θ k E θ Tyto parametry představují také minimální rozsah zkoušení a prokazování vlastností, který musí každý nový materiál splňovat, aby mohl být zahrnut do skupiny konstrukčních ocelí se zvýšenou odolností proti požáru. Materiálová problematika je ovšem v normě EN omezena pouze na uvedení dvou skupin materiálů, a to jedné uhlíkové konstrukční oceli a tří značek austenitických ocelí. Navíc v normě uvedená uhlíková konstrukční ocel P 235 je ocel s minimální mezí kluzu, což způsobuje, že výpočty jsou značně konzervativní a naprosto ignorují různé materiálové charakteristiky a pevnostní úroveň ocelí. Například, při výpočtu je použita ocel P 235 s charakteristickou mezí kluzu při pokojové teplotě 235 MPa, avšak skutečná mez kluzu reálného výrobku může dosahovat (a také zpravidla dosahuje) hodnoty až 3 MPa. Toto zvýšení pevnosti s sebou přináší rovněž zvýšení kritické teploty až o 75. Pro zavedení nového materiálu do skupiny ocelí se zvýšenou odolností proti požáru (oceli označované jako oceli typu FRS Fire Resistant Steels) je ovšem vhodné a do značné míry i nezbytné provést ověření i další charakteristik, jako jsou charakteristiky únavové pevnosti, mikrostruktury, apod., v případě materiálů určených pro vysoké teploty pak také odolnost proti creepové deformaci. Je sice pravdou, že stále značná část konstrukcí je spojována nýtováním, avšak ověření svařitelnosti musí být nedílnou součástí vývoje nové konstrukční oceli, a to spolu s výběrem vhodných přídavných materiálů, technologií svařování a následným prověřením jakosti vyrobených svarových spojů. 1.2 Stručná patentová rešerše Nejvíce pozornosti je ocelím se zvýšenou odolností proti požáru věnováno hlavně v Japonsku [3-5], ale také obecněji v sii. Je to dáno zejména překotným vývojem v této oblasti, masivními investicemi i ze strany vyspělých zemí a stále rostoucím průmyslovým potenciálem těchto ekonomik (Čína, Indie, Malajsie). V Evropě pak přihlásily své oceli k patentové ochraně přední výrobci jako je Mannesmann [6], Thyssen-Krupp 4

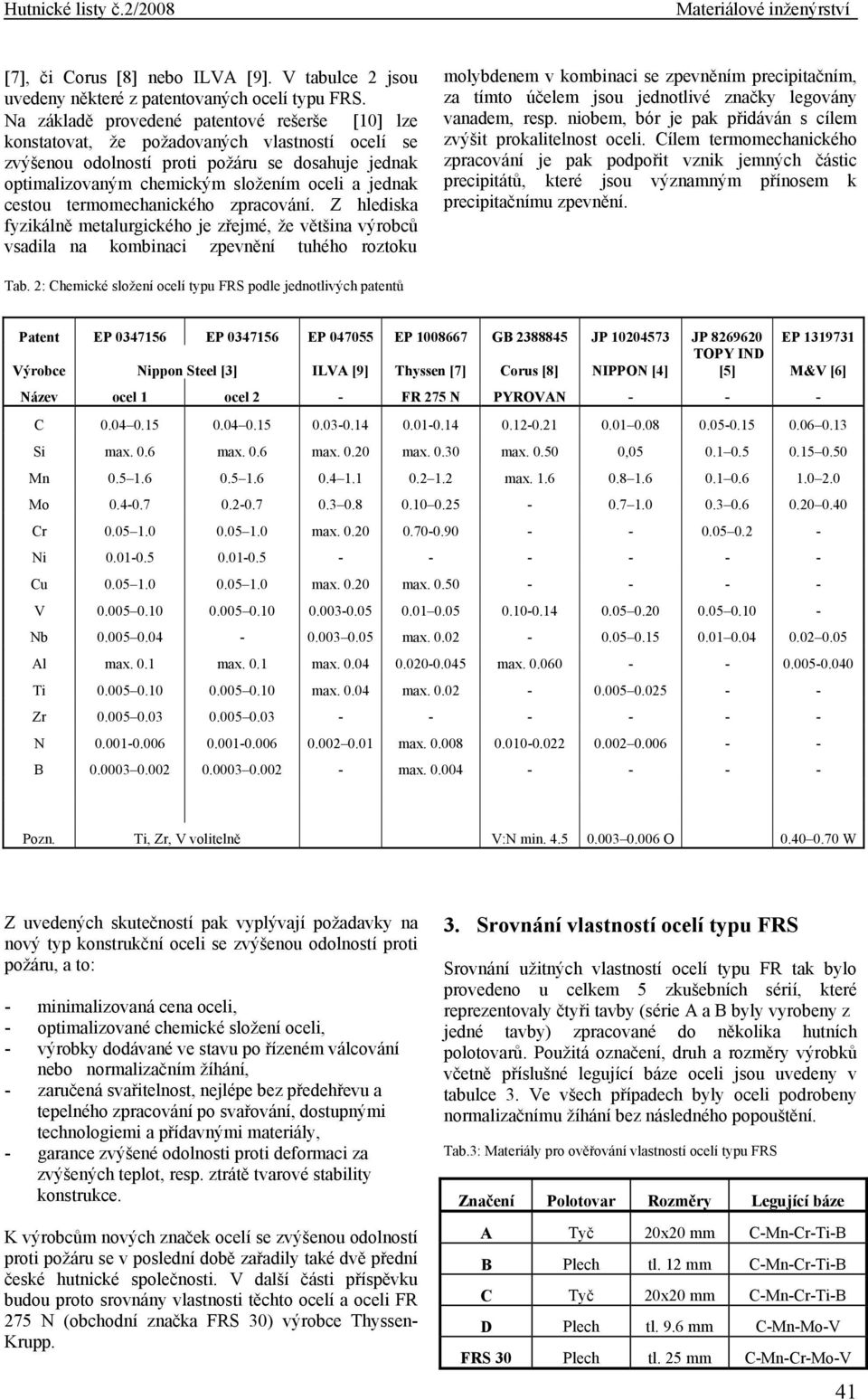

3 Hutnické listy č.2/28 [7], či orus [8] nebo ILV [9]. V tabulce 2 jsou uvedeny některé z patentovaných ocelí typu FRS. Na základě provedené patentové rešerše [1] lze konstatovat, že požadovaných vlastností ocelí se zvýšenou odolností proti požáru se dosahuje jednak optimalizovaným chemickým složením oceli a jednak cestou termomechanického zpracování. Z hlediska fyzikálně metalurgického je zřejmé, že většina výrobců vsadila na kombinaci zpevnění tuhého roztoku molybdenem v kombinaci se zpevněním precipitačním, za tímto účelem jsou jednotlivé značky legovány vanadem, resp. niobem, bór je pak přidáván s cílem zvýšit prokalitelnost oceli. ílem termomechanického zpracování je pak podpořit vznik jemných částic precipitátů, které jsou významným přínosem k precipitačnímu zpevnění. Tab. 2: hemické složení ocelí typu FRS podle jednotlivých patentů Patent EP EP EP 4755 EP G JP JP EP TOPY IN Výrobce Nippon Steel [3] ILV [9] Thyssen [7] orus [8] NIPPON [4] [5] M&V [6] Název ocel 1 ocel 2 - FR 275 N PYROVN Si max..6 max..6 max..2 max..3 max..5, Mn max Mo r max Ni u max..2 max V Nb max l max..1 max..1 max max Ti max..4 max Zr N max max Pozn. Ti, Zr, V volitelně V:N min O.4.7 W Z uvedených skutečností pak vyplývají požadavky na nový typ konstrukční oceli se zvýšenou odolností proti požáru, a to: - minimalizovaná cena oceli, - optimalizované chemické složení oceli, - výrobky dodávané ve stavu po řízeném válcování nebo normalizačním žíhání, - zaručená svařitelnost, nejlépe bez předehřevu a tepelného zpracování po svařování, dostupnými technologiemi a přídavnými materiály, - garance zvýšené odolnosti proti deformaci za zvýšených teplot, resp. ztrátě tvarové stability konstrukce. K výrobcům nových značek ocelí se zvýšenou odolností proti požáru se v poslední době zařadily také dvě přední české hutnické společnosti. V další části příspěvku budou proto srovnány vlastnosti těchto ocelí a oceli FR 275 N (obchodní značka ) výrobce Thyssen- Krupp. 3. Srovnání vlastností ocelí typu FRS Srovnání užitných vlastností ocelí typu FR tak bylo provedeno u celkem 5 zkušebních sérií, které reprezentovaly čtyři tavby (série a byly vyrobeny z jedné tavby) zpracované do několika hutních polotovarů. Použitá označení, druh a rozměry výrobků včetně příslušné legující báze oceli jsou uvedeny v tabulce 3. Ve všech případech byly oceli podrobeny normalizačnímu žíhání bez následného popouštění. Tab.3: Materiály pro ověřování vlastností ocelí typu FRS Značení Polotovar Rozměry Legující báze Tyč 2x2 mm -Mn-r-Ti- Plech tl. 12 mm -Mn-r-Ti- Tyč 2x2 mm -Mn-r-Ti- Plech tl. 9.6 mm -Mn-Mo-V Plech tl. 25 mm -Mn-r-Mo-V 41
4 Hutnické listy č.2/28 Jednotliví výrobci použili u svých ocelí rozdílné legující báze. Zatímco v případě oceli je legování založeno na kombinaci -Mn-r-Mo-V, u ocelí - byla využita kombinace legur -Mn-r-Ti- a tavba je založena na kombinaci legur -Mn-Mo-V, nevyužívá tedy vůbec legování chrómem. Ve všech případech je však použito mikrolegování buď vanadem nebo niobem. U taveb - byla zvolena ekonomicky úsporná legující báze bez molybdenu. Skutečný přínos použití mikrolegur se projeví až při řízeném válcování, kdy jsou vytvořeny podmínky pro precipitaci extrémně jemných částic karbidů, resp. karbonitridů vanadu a niobu a významné zvýšení precipitačního zpevnění Mechanické a křehkolomové vlastnosti sledovaných ocelí Nejdůležitější materiálovou charakteristikou ocelí odolných proti požáru je teplotní závislost meze kluzu, resp. meze pevnosti. Při hodnocení mechanických vlastností se vycházelo z požadavků, které jsou uvedeny v materiálové sekci normy ČSN EN , a proto byly prováděny zkoušky jednoosým tahem v teplotním rozmezí +2 až 8. Výsledky zkoušek mechanických vlastností jsou uvedeny v grafické podobě na obrázcích 1 až 3, kde jsou srovnány právě teplotní závislosti jednotlivých materiálových charakteristik včetně meze kluzu a meze pevnosti všech hodnocených ocelí. Na základě hodnocení mechanických vlastností sledovaných typů ocelí odolných proti požáru s vlastnostmi oceli lze vyvodit, že v celém sledovaném teplotním intervalu se největší pevností vyznačuje ocel, následovaná tavbou a ostatními tavbami, přičemž maximální rozdíl na mezi kluzu činí až 1 MPa a u meze pevnosti až 2 MPa. Jak ocel, tak i ocel se tak vyznačují větším deformačním zpevněním v oblasti teplot 2 až 5, přičemž v obou případech se jedná o oceli legované molybdenem a vanadem. Křehkolomové charakteristiky byly ověřovány zkouškou rázem v ohybu na zkušebních tyčích s V- vrubem v takovém teplotním rozmezí, které umožňovalo stanovit celou Vidalovu křivku. U tyčí byla zkušební tělesa orientována v axiálním směru, u plechů pak byla použita přednostně orientace ve směru příčném. V těch případech, kdy tloušťka plechu neumožnila použít klasické rozměry zkušebních těles, byla použita tělesa o rozměrech 5x8x55 mm a výsledky pak byly přepočteny na normalizované hodnoty. Ve všech případech byly určeny také přechodové teploty houževnatý-křehký lom FTT (charakterizované 5% podílem obou typů lomu na lomové ploše) a přechodové teploty, které odpovídají velikosti vrubové houževnatosti 35, resp. 5 J.cm-2. Výsledky jsou shrnuty v tabulce 4 a ukazují, že u tohoto typu ocelí není problémem dosáhnout velmi dobré úrovně vrubové houževnatosti Rp,1 [MPa] E [MPa] Teplota [ ] Teplota [ ] 5 [%] Z [%] Teplota [ ] Teplota [ ] Obr. 1: Teplotní závislost meze úměrnosti (Rp.1), Youngova modulu pružnosti (E), lomové tažnosti (5) a kontrakce (Z) sledovaných taveb a oceli 42

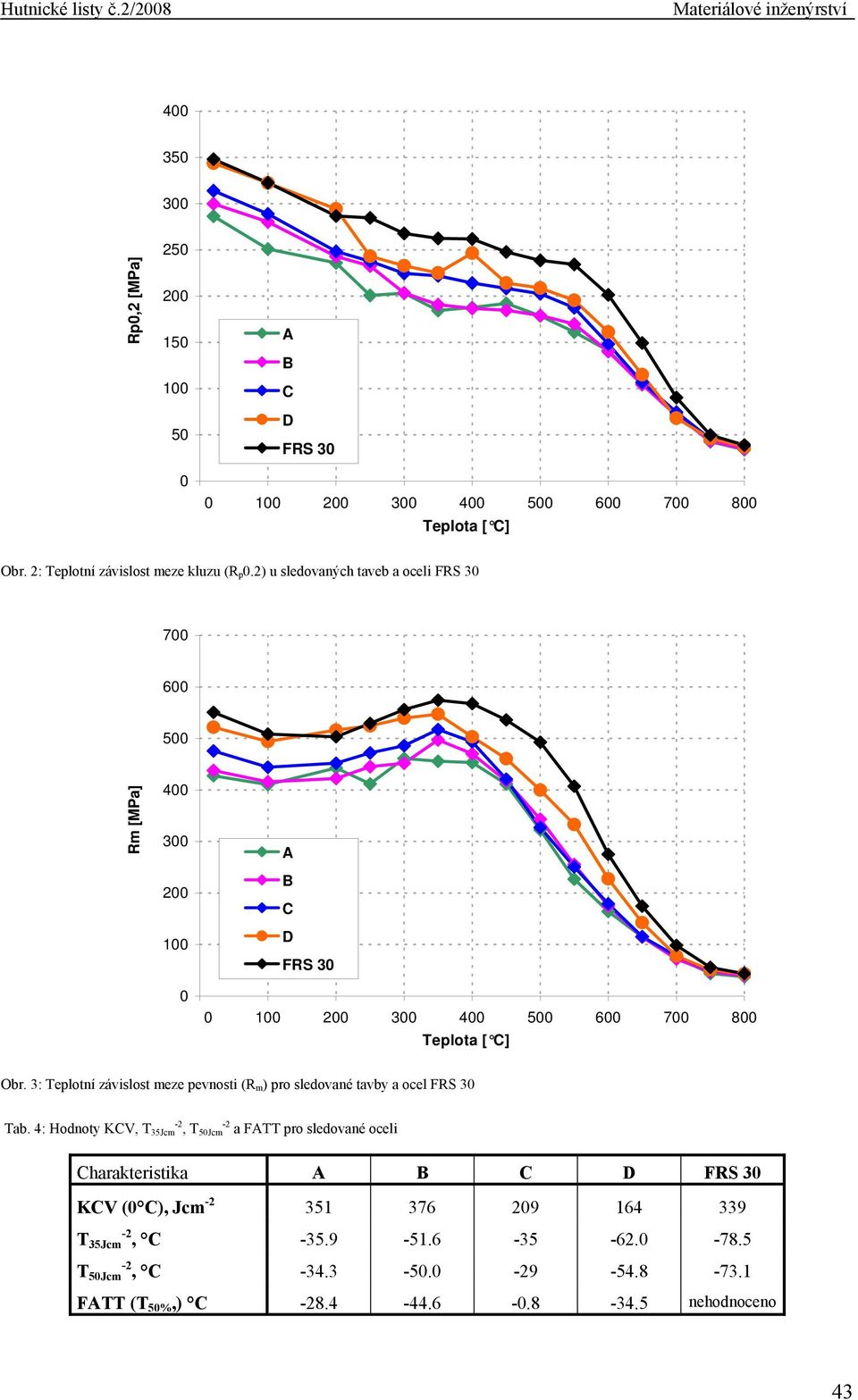

5 Hutnické listy č.2/ Rp,2 [MPa] Teplota [ ] Obr. 2: Teplotní závislost meze kluzu (R p.2) u sledovaných taveb a oceli Rm [MPa] Teplota [ ] Obr. 3: Teplotní závislost meze pevnosti (R m ) pro sledované tavby a ocel Tab. 4: Hodnoty KV, T 35Jcm -2, T 5Jcm -2 a FTT pro sledované oceli harakteristika KV ( ), Jcm T -2 35Jcm, T -2 5Jcm, FTT (T 5%,) nehodnoceno 43

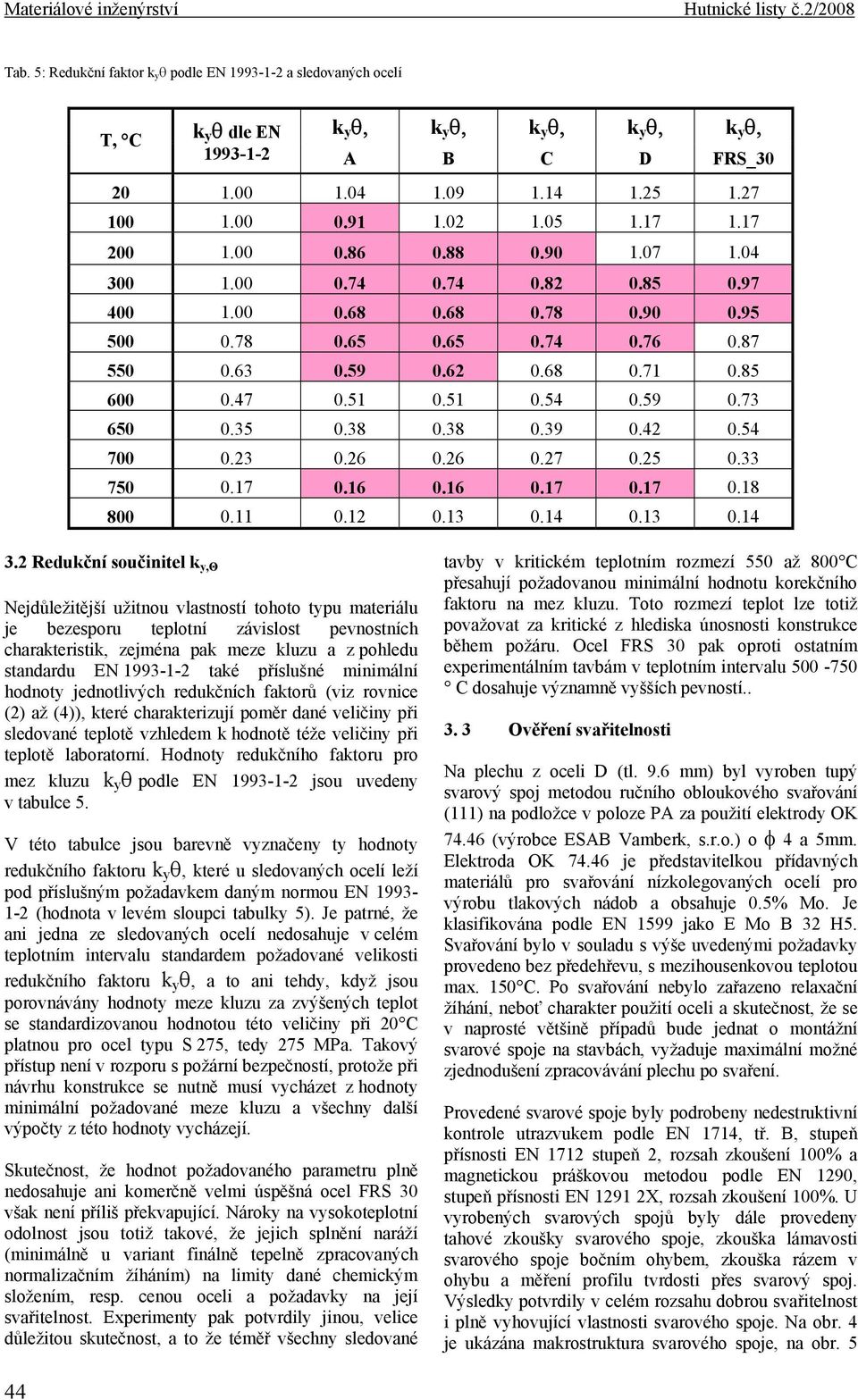

6 Hutnické listy č.2/28 Tab. 5: Redukční faktor k y θ podle EN a sledovaných ocelí k y θ, k y θ, k y θ, k y θ, k y θ, T, k y θ dle EN FRS_ Redukční součinitel k y,θ Nejdůležitější užitnou vlastností tohoto typu materiálu je bezesporu teplotní závislost pevnostních charakteristik, zejména pak meze kluzu a z pohledu standardu EN také příslušné minimální hodnoty jednotlivých redukčních faktorů (viz rovnice (2) až (4)), které charakterizují poměr dané veličiny při sledované teplotě vzhledem k hodnotě téže veličiny při teplotě laboratorní. Hodnoty redukčního faktoru pro mez kluzu k y θ podle EN jsou uvedeny v tabulce 5. V této tabulce jsou barevně vyznačeny ty hodnoty redukčního faktoru k y θ, které u sledovaných ocelí leží pod příslušným požadavkem daným normou EN (hodnota v levém sloupci tabulky 5). Je patrné, že ani jedna ze sledovaných ocelí nedosahuje v celém teplotním intervalu standardem požadované velikosti redukčního faktoru k y θ, a to ani tehdy, když jsou porovnávány hodnoty meze kluzu za zvýšených teplot se standardizovanou hodnotou této veličiny při 2 platnou pro ocel typu S 275, tedy 275 MPa. Takový přístup není v rozporu s požární bezpečností, protože při návrhu konstrukce se nutně musí vycházet z hodnoty minimální požadované meze kluzu a všechny další výpočty z této hodnoty vycházejí. Skutečnost, že hodnot požadovaného parametru plně nedosahuje ani komerčně velmi úspěšná ocel však není příliš překvapující. Nároky na vysokoteplotní odolnost jsou totiž takové, že jejich splnění naráží (minimálně u variant finálně tepelně zpracovaných normalizačním žíháním) na limity dané chemickým složením, resp. cenou oceli a požadavky na její svařitelnost. Experimenty pak potvrdily jinou, velice důležitou skutečnost, a to že téměř všechny sledované tavby v kritickém teplotním rozmezí 55 až 8 přesahují požadovanou minimální hodnotu korekčního faktoru na mez kluzu. Toto rozmezí teplot lze totiž považovat za kritické z hlediska únosnosti konstrukce během požáru. Ocel pak oproti ostatním experimentálním tavbám v teplotním intervalu 5-75 dosahuje významně vyšších pevností Ověření svařitelnosti Na plechu z oceli (tl. 9.6 mm) byl vyroben tupý svarový spoj metodou ručního obloukového svařování (111) na podložce v poloze P za použití elektrody OK (výrobce ES Vamberk, s.r.o.) o φ 4 a 5mm. Elektroda OK je představitelkou přídavných materiálů pro svařování nízkolegovaných ocelí pro výrobu tlakových nádob a obsahuje.5% Mo. Je klasifikována podle EN 1599 jako E Mo 32 H5. Svařování bylo v souladu s výše uvedenými požadavky provedeno bez předehřevu, s mezihousenkovou teplotou max. 15. Po svařování nebylo zařazeno relaxační žíhání, neboť charakter použití oceli a skutečnost, že se v naprosté většině případů bude jednat o montážní svarové spoje na stavbách, vyžaduje maximální možné zjednodušení zpracovávání plechu po svaření. Provedené svarové spoje byly podrobeny nedestruktivní kontrole utrazvukem podle EN 1714, tř., stupeň přísnosti EN 1712 stupeň 2, rozsah zkoušení 1% a magnetickou práškovou metodou podle EN 129, stupeň přísnosti EN X, rozsah zkoušení 1%. U vyrobených svarových spojů byly dále provedeny tahové zkoušky svarového spoje, zkouška lámavosti svarového spoje bočním ohybem, zkouška rázem v ohybu a měření profilu tvrdosti přes svarový spoj. Výsledky potvrdily v celém rozsahu dobrou svařitelnost i plně vyhovující vlastnosti svarového spoje. Na obr. 4 je ukázána makrostruktura svarového spoje, na obr. 5 44

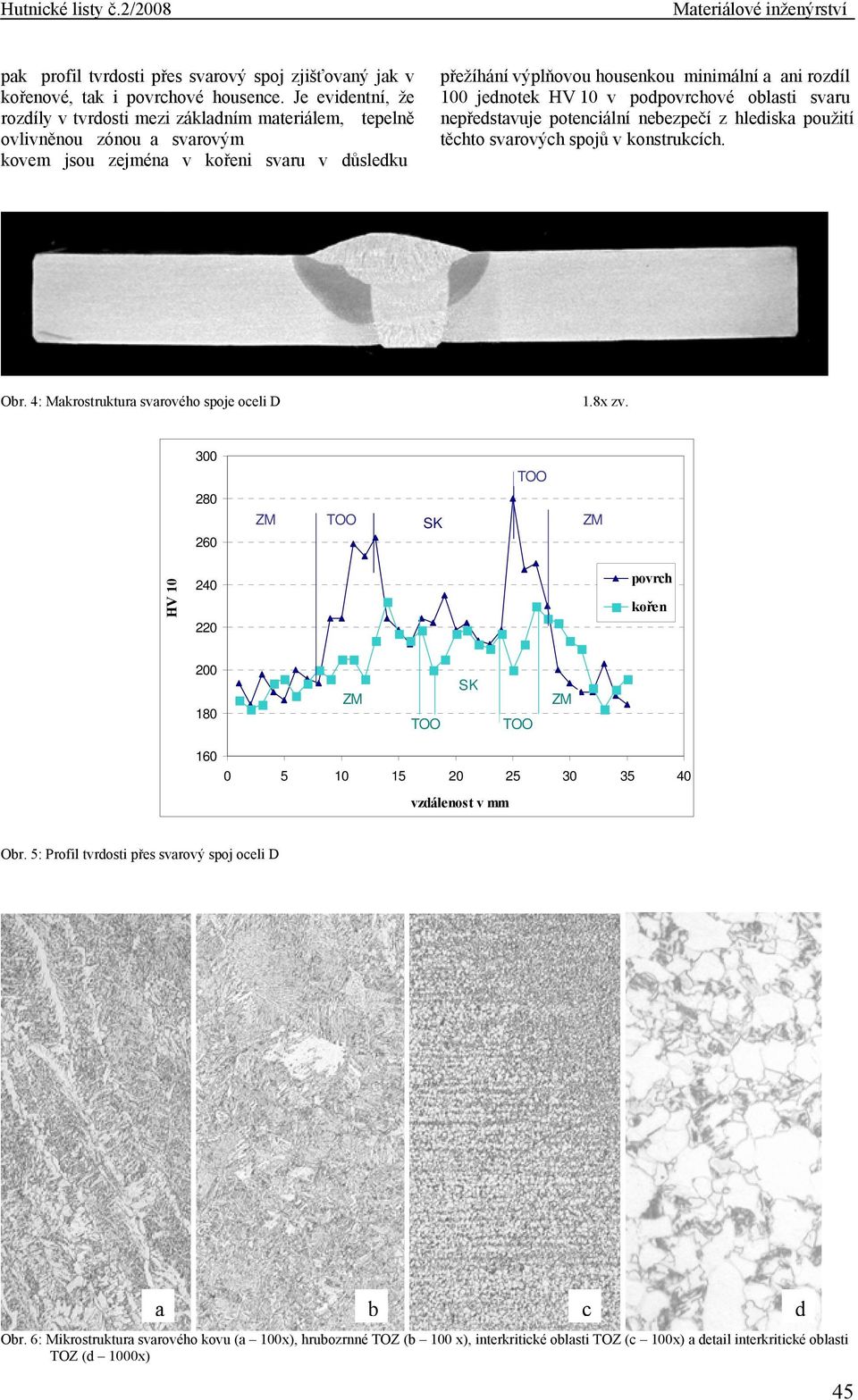

7 Hutnické listy č.2/28 pak profil tvrdosti přes svarový spoj zjišťovaný jak v kořenové, tak i povrchové housence. Je evidentní, že rozdíly v tvrdosti mezi základním materiálem, tepelně ovlivněnou zónou a svarovým kovem jsou zejména v kořeni svaru v důsledku přežíhání výplňovou housenkou minimální a ani rozdíl 1 jednotek HV 1 v podpovrchové oblasti svaru nepředstavuje potenciální nebezpečí z hlediska použití těchto svarových spojů v konstrukcích. Obr. 4: Makrostruktura svarového spoje oceli 1.8x zv ZM TOO SK TOO ZM HV povrch kořen 2 18 ZM TOO SK TOO ZM vzdálenost v mm Obr. 5: Profil tvrdosti přes svarový spoj oceli a b c d Obr. 6: Mikrostruktura svarového kovu (a 1x), hrubozrnné TOZ (b 1 x), interkritické oblasti TOZ (c 1x) a detail interkritické oblasti TOZ (d 1x) 45

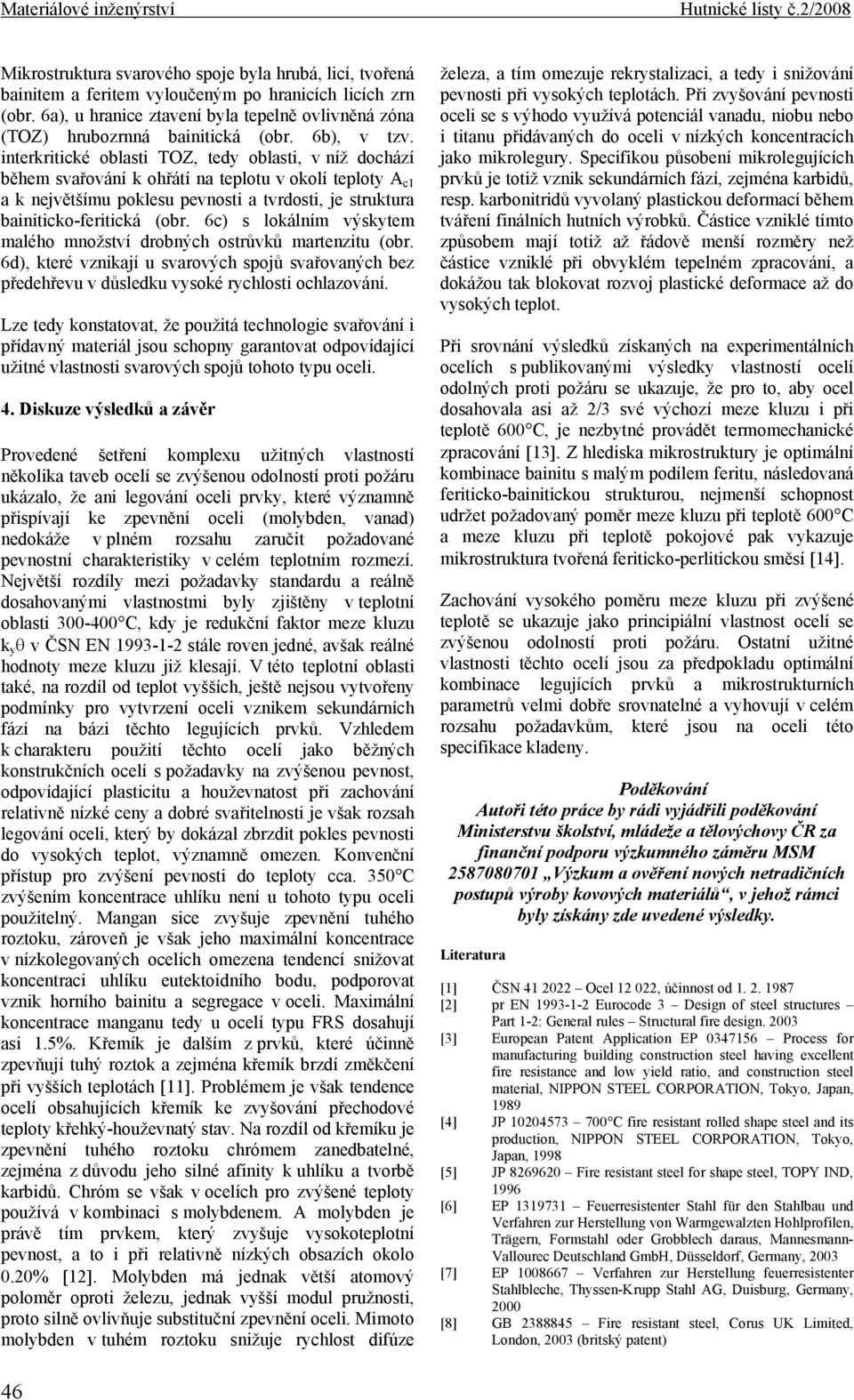

8 Hutnické listy č.2/28 Mikrostruktura svarového spoje byla hrubá, licí, tvořená bainitem a feritem vyloučeným po hranicích licích zrn (obr. 6a), u hranice ztavení byla tepelně ovlivněná zóna (TOZ) hrubozrnná bainitická (obr. 6b), v tzv. interkritické oblasti TOZ, tedy oblasti, v níž dochází během svařování k ohřátí na teplotu v okolí teploty c1 a k největšímu poklesu pevnosti a tvrdosti, je struktura bainiticko-feritická (obr. 6c) s lokálním výskytem malého množství drobných ostrůvků martenzitu (obr. 6d), které vznikají u svarových spojů svařovaných bez předehřevu v důsledku vysoké rychlosti ochlazování. Lze tedy konstatovat, že použitá technologie svařování i přídavný materiál jsou schopny garantovat odpovídající užitné vlastnosti svarových spojů tohoto typu oceli. 4. iskuze výsledků a závěr Provedené šetření komplexu užitných vlastností několika taveb ocelí se zvýšenou odolností proti požáru ukázalo, že ani legování oceli prvky, které významně přispívají ke zpevnění oceli (molybden, vanad) nedokáže v plném rozsahu zaručit požadované pevnostní charakteristiky v celém teplotním rozmezí. Největší rozdíly mezi požadavky standardu a reálně dosahovanými vlastnostmi byly zjištěny v teplotní oblasti 3-4, kdy je redukční faktor meze kluzu k y θ v ČSN EN stále roven jedné, avšak reálné hodnoty meze kluzu již klesají. V této teplotní oblasti také, na rozdíl od teplot vyšších, ještě nejsou vytvořeny podmínky pro vytvrzení oceli vznikem sekundárních fází na bázi těchto legujících prvků. Vzhledem k charakteru použití těchto ocelí jako běžných konstrukčních ocelí s požadavky na zvýšenou pevnost, odpovídající plasticitu a houževnatost při zachování relativně nízké ceny a dobré svařitelnosti je však rozsah legování oceli, který by dokázal zbrzdit pokles pevnosti do vysokých teplot, významně omezen. Konvenční přístup pro zvýšení pevnosti do teploty cca. 35 zvýšením koncentrace uhlíku není u tohoto typu oceli použitelný. Mangan sice zvyšuje zpevnění tuhého roztoku, zároveň je však jeho maximální koncentrace v nízkolegovaných ocelích omezena tendencí snižovat koncentraci uhlíku eutektoidního bodu, podporovat vznik horního bainitu a segregace v oceli. Maximální koncentrace manganu tedy u ocelí typu FRS dosahují asi 1.5%. Křemík je dalším z prvků, které účinně zpevňují tuhý roztok a zejména křemík brzdí změkčení při vyšších teplotách [11]. Problémem je však tendence ocelí obsahujících křemík ke zvyšování přechodové teploty křehký-houževnatý stav. Na rozdíl od křemíku je zpevnění tuhého roztoku chrómem zanedbatelné, zejména z důvodu jeho silné afinity k uhlíku a tvorbě karbidů. hróm se však v ocelích pro zvýšené teploty používá v kombinaci s molybdenem. molybden je právě tím prvkem, který zvyšuje vysokoteplotní pevnost, a to i při relativně nízkých obsazích okolo.2% [12]. Molybden má jednak větší atomový poloměr oproti železu, jednak vyšší modul pružnosti, proto silně ovlivňuje substituční zpevnění oceli. Mimoto molybden v tuhém roztoku snižuje rychlost difúze železa, a tím omezuje rekrystalizaci, a tedy i snižování pevnosti při vysokých teplotách. Při zvyšování pevnosti oceli se s výhodo využívá potenciál vanadu, niobu nebo i titanu přidávaných do oceli v nízkých koncentracích jako mikrolegury. Specifikou působení mikrolegujících prvků je totiž vznik sekundárních fází, zejména karbidů, resp. karbonitridů vyvolaný plastickou deformací během tváření finálních hutních výrobků. Částice vzniklé tímto způsobem mají totiž až řádově menší rozměry než částice vzniklé při obvyklém tepelném zpracování, a dokážou tak blokovat rozvoj plastické deformace až do vysokých teplot. Při srovnání výsledků získaných na experimentálních ocelích s publikovanými výsledky vlastností ocelí odolných proti požáru se ukazuje, že pro to, aby ocel dosahovala asi až 2/3 své výchozí meze kluzu i při teplotě 6, je nezbytné provádět termomechanické zpracování [13]. Z hlediska mikrostruktury je optimální kombinace bainitu s malým podílem feritu, následovaná feriticko-bainitickou strukturou, nejmenší schopnost udržet požadovaný poměr meze kluzu při teplotě 6 a meze kluzu při teplotě pokojové pak vykazuje mikrostruktura tvořená feriticko-perlitickou směsí [14]. Zachování vysokého poměru meze kluzu při zvýšené teplotě se ukazuje jako principiální vlastnost ocelí se zvýšenou odolností proti požáru. Ostatní užitné vlastnosti těchto ocelí jsou za předpokladu optimální kombinace legujících prvků a mikrostrukturních parametrů velmi dobře srovnatelné a vyhovují v celém rozsahu požadavkům, které jsou na oceli této specifikace kladeny. Poděkování utoři této práce by rádi vyjádřili poděkování Ministerstvu školství, mládeže a tělovýchovy ČR za finanční podporu výzkumného záměru MSM Výzkum a ověření nových netradičních postupů výroby kovových materiálů, v jehož rámci byly získány zde uvedené výsledky. Literatura [1] ČSN Ocel 12 22, účinnost od [2] pr EN Eurocode 3 esign of steel structures Part 1-2: General rules Structural fire design. 23 [3] European Patent pplication EP Process for manufacturing building construction steel having excellent fire resistance and low yield ratio, and construction steel material, NIPPON STEEL ORPORTION, Tokyo, Japan, 1989 [4] JP fire resistant rolled shape steel and its production, NIPPON STEEL ORPORTION, Tokyo, Japan, 1998 [5] JP Fire resistant steel for shape steel, TOPY IN, 1996 [6] EP Feuerresistenter Stahl für den Stahlbau und Verfahren zur Herstellung von Warmgewalzten Hohlprofilen, Trägern, Formstahl oder Grobblech daraus, Mannesmann- Vallourec eutschland GmbH, üsseldorf, Germany, 23 [7] EP Verfahren zur Herstellung feuerresistenter Stahlbleche, Thyssen-Krupp Stahl G, uisburg, Germany, 2 [8] G Fire resistant steel, orus UK Limited, London, 23 (britský patent) 46
9 Hutnické listy č.2/28 [9] European Patent pplication EP 4755 Process for the production of fire resistant structural steel, ILV S.p.., Roma, Italy, 1992 [1] KUOŇ, Z., aj. Vývoj nových typů ocelí se zvýšenou pevností za tečení při teplotách vyšších než 5, dílčí zpráva, VÍTKOVIE-Výzkum a vývoj, Ostrava, č. zprávy - 17/4, prosinec 24 [11] GLEN, J. Effect of lloying Elements on the Hightemperature Tensile Strength of Normalized Low-carbon Steel. JISI, 1957, Vol. 186,, s. 21 [12] HONEYOME, R. W. K. Steels: Microstructure and Properties. 2. vydání, Londýn: Edward rnold, s. [13] PNIGRHI,. K. Microstructures and properties of lowalloy fire resistant steel. ull. Mater. Sci., Vol. 29, 26, s [14] MIZUTNI, Y., aj. 59MPa lass Fire-Resistant Steel for uilding Structural Use. Nippon Steel technical Report No. 9. Nippon Steel o., July 24 Recenze: Prof. Ing. Ladislav Pešek, Sc. International onference on LEN TEHNOLOGIES IN THE STEEL INUSTRY September 28 Ostrava, zech Republic FIRST NNOUNEMENT LL FOR PPERS... LEN TEHNOLOGIES IN THE STEEL INUSTRY organised by the zech Metallurgical Society (MS), Technical University (TU) Ostrava zech Republic 47
DEVELOPMENT AND VERIFICATION OF MATERIAL PROPERTIES OF FIRE RESISTANT STEELS
VÝVOJ OVĚŘOVÁNÍ VLSTNOSTÍ KONSTRUKČNÍH OELÍ SE ZVÝŠENOU OOLNOSTÍ PROTI POŽÁRU EVELOPMENT N VERIFITION OF MTERIL PROPERTIES OF FIRE RESISTNT STEELS Zdeněk Kuboň, Šárka Stejskalová, Ladislav Kander Materiálový
VíceMetodika hodnocení strukturních změn v ocelích při tepelném zpracování
Metodika hodnocení strukturních změn v ocelích při tepelném zpracování Bc. Pavel Bílek Ing. Jana Sobotová, Ph.D Abstrakt Předložená práce se zabývá volbou metodiky hodnocení strukturních změn ve vysokolegovaných
VíceTECHNOLOGIE SVAŘOVÁNÍ MIKROLEGOVANÝCH OCELÍ DOMEX 700MC SVOČ FST
TECHNOLOGIE SVAŘOVÁNÍ MIKROLEGOVANÝCH OCELÍ DOMEX 700MC SVOČ FST 2011 Bc. Miroslav Zajíček Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Kolejová vozidla procházejí
VíceTEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika
TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008 Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Práce obsahuje charakteristiku konstrukčních ocelí
VíceTváření,tepelné zpracování
tváření, tepelné zpracování Optimalizace řízeného válcování nové konstrukční oceli se zvláštními užitnými vlastnostmi Prof. Ing. Ivo Schindler, CSc., Doc. Dr. Ing. Jaroslav Sojka, VŠB-TU Ostrava, 17. listopadu
VíceNEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL. Ladislav Kander Karel Matocha
NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL Ladislav Kander Karel Matocha VÍTKOVICE Výzkum a vývoj, spol s r.o., Pohraniční 31, 706 02 Ostrava
VíceSTRUKTURNÍ STABILITA A VLASTNOSTI SVAROVÝCH SPOJŮ OCELI T24
STRUKTURNÍ STABILITA A VLASTNOSTI SVAROVÝCH SPOJŮ OCELI T24 prof. Ing. Jaroslav Koukal, CSc. 1,2 Ing. Martin Sondel, Ph.D. 1,2 doc. Ing. Drahomír Schwarz, CSc. 1,2 1 VŠB-TU Ostrava 2 Český svářečský ústav
Víceþÿ V l i v v o d í k u n a p e v n o s t a s v ay i t vysokopevných martenzitických ocelí pro automobilové aplikace
Digitální knihovna Univerzity Pardubice DSpace Repository Univerzita Pardubice http://dspace.org þÿ B a k a l áy s k é p r á c e / B a c h e l o r ' s w o r k s K D P D F J P 2010 þÿ V l i v v o d í k
VíceMOŽNOSTI VYUŽITÍ MIKROLEGOVANÝCH OCELÍ. Tomáš Schellong Kamil Pětroš Václav Foldyna. JINPO PLUS a.s., Křišťanova 2, 702 00 Ostrava, ČR
MOŽNOSTI VYUŽITÍ MIKROLEGOVANÝCH OCELÍ Tomáš Schellong Kamil Pětroš Václav Foldyna JINPO PLUS a.s., Křišťanova 2, 702 00 Ostrava, ČR Abstract The proof stress and tensile strength in carbon steel can be
VíceMENDELOVA UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE
MENDELOVA UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE BRNO 2010 PETR DOSKOČIL Mendelova univerzita v Brně Agronomická fakulta Ústav techniky a automobilové dopravy Tepelné zpracování oceli Bakalářská
VíceSvařitelnost vysokopevné oceli s mezí kluzu 1100 MPa
Svařitelnost vysokopevné oceli s mezí kluzu 1100 MPa doc. Ing. Jiří Janovec, CSc., Ing. Petr Ducháček ČVUT v Praze, Fakulta strojní, Karlovo náměstí 13, Praha 2 Jiri.Janovec@fs.cvut.cz, Petr.Duchacek@fs.cvut.cz
VíceVLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ
Transfer inovácií 2/211 211 VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ Ing. Libor Černý, Ph.D. 1 prof. Ing. Ivo Schindler, CSc. 2 Ing. Petr Strzyž 3 Ing. Radim Pachlopník
VíceJominiho zkouška prokalitelnosti
Jominiho zkouška prokalitelnosti Zakalitelnost je schopnost materiálu při ochlazování nad kritickou rychlost přejít a setrvat v metastabilním stavu, tj. u ocelí získat martenzitickou strukturu. Protože
VíceOCELI A LITINY. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu
OCELI A LITINY Ing. V. Kraus, CSc. 1 OCELI Označování dle ČSN 1 Ocel (tvářená) Jakostní Tř. 10 a 11 - Rm. 10 skupina oceli Tř. 12 a_ 16 (třída) 3 obsah všech leg. prvků /%/ Význačné vlastnosti. Druh tepelného
VíceVýrobky válcované za tepla z jemnozrnných svařitelných konstrukčních ocelí termomechanicky válcované. Technické dodací podmínky
Výrobky válcované za tepla z jemnozrnných svařitelných konstrukčních ocelí termomechanicky válcované. Technické dodací podmínky Způsob výroby Dodací podmínky ČS E 10025 4 září 2005 Způsob výroby volí výrobce..
VíceOkruh otázek s odpověďmi pro vstupní test.
Č.programu CZ.1.07/1.1.36/01.0004 Střední škola řemesel a služeb Moravské Budějovice Tovačovského sady 79, 676 02 Moravské Budějovice IČO: 00055069, tel.: 568 421 496, fax: 568 420 117 webové stránky školy:
VícePostupy. Druh oceli Chemické složení tavby hmotnostní % a) Značka Číselné označení. Mn P max. S max 0,40-1,20 0,60-1,40
Svařované ocelové trubky pro tlakové nádoby a zařízení Technické dodací podmínky Část 4: Elektricky svařované trubky z nelegovaných ocelí se zaručenými vlastnostmi při nízkých teplotách. Způsob výroby
VíceObr. 1. Řezy rovnovážnými fázovými diagramy a) základního materiálu P92, b) přídavného materiálu
POROVNÁNÍ SVAROVÝCH SPOJŮ OCELI P92 PROVEDENÝCH RUČNÍM A ORBITÁLNÍM SVAŘOVÁNÍM Doc. Ing. Jiří Janovec 1, CSc., Ing. Daniela Poláchová 2, Ing. Marie Svobodová 2, Ph.D., Ing. Radko Verner 3 1) ČVUT v Praze,
VíceOPTIMALIZACE SVAŘOVACÍCH PARAMETRŮ PŘI ODPOROVÉM BODOVÉM SVAŘOVÁNÍ KOMBINOVANÝCH MATERIÁLŮ
OPTIMALIZACE SVAŘOVACÍCH PARAMETRŮ PŘI ODPOROVÉM BODOVÉM SVAŘOVÁNÍ KOMBINOVANÝCH MATERIÁLŮ Marie KOLAŘÍKOVÁ, Ladislav KOLAŘÍK ČVUT v Praze, FS, Technická 4, Praha 6, 166 07, tel: +420 224 352 628, email:
VíceHODNOCENÍ VLASTNOSTÍ VÝKOVKŮ ROTORŮ Z OCELI 26NiCrMoV115
HODNOCENÍ VLASTNOSTÍ VÝKOVKŮ ROTORŮ Z OCELI 26NiCrMoV115 Martin BALCAR a), Václav TURECKÝ a), Libor Sochor a), Pavel FILA a), Ludvík MARTÍNEK a), Jiří BAŽAN b), Stanislav NĚMEČEK c), Dušan KEŠNER c) a)
VíceHodnocení mechanických vlastností vybraných druhů ocelí. Jakub Kabeláč
Hodnocení mechanických vlastností vybraných druhů ocelí Jakub Kabeláč Bakalářská práce 211 Příjmení a jméno:. Obor:. P R O H L Á Š E N Í Prohlašuji, že beru na vědomí, že odevzdáním diplomové/bakalářské
VícePROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ
PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ doc. Ing. Petr Mohyla, Ph.D. Fakulta strojní, VŠB TU Ostrava 1. Úvod Snižování spotřeby fosilních paliv a snižování škodlivých emisí vede k
VíceTechnologické procesy (Tváření)
Otázky a odpovědi Technologické procesy (Tváření) 1) Co je to plasticita kovů Schopnost zůstat neporušený po deformaci 2) Jak vzniká plastická deformace Nad mezi kluzu 3) Co jsou to dislokace Porucha krystalové
VíceVLIV HLINÍKU, DUSÍKU A MODULU ODLITKU NA VZNIKU LASTUROVÝCH LOMŮ V OCELOVÝCH ODLITCÍCH
VLIV HLINÍKU, DUSÍKU A MODULU ODLITKU NA VZNIKU LASTUROVÝCH LOMŮ V OCELOVÝCH ODLITCÍCH Jaroslav ŠENBERGER a, Antonín ZÁDĚRA a, Zdeněk CARBOL b a) Fakulta strojního inženýrství, VUT v Brně, Technická 2896/2,
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ VLIV TEPELNÉHO ZPRACOVÁNÍ NA STRUKTURU A MECHANICKÉ VLASTNOSTI NÁSTROJOVÝCH OCELÍ
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUE OF MATERIALS SCIENCE AND ENGINEERING
VíceVÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92. Ing. Petr Mohyla, Ph.D.
VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92 Ing. Petr Mohyla, Ph.D. Úvod Od konce osmdesátých let 20. století probíhá v celosvětovém měřítku intenzivní vývoj
VícePEVNOSTNÍ MATERIÁLY V KAROSÉRII
METODY TVÁŘENÍ KOVŦ A PLASTŦ PEVNOSTNÍ MATERIÁLY V KAROSÉRII Důvody použití pevnostních materiálů: v současné době je snaha výrobců automobilů o zvýšení pasivní bezpečnosti (zvýšení tuhosti karoserie)
VíceMECHANICKÉ A NĚKTERÉ DALŠÍ CHARAKTERISTIKY PLECHŮ Z OCELI ATMOFIX B (15127, S355W) VE STAVU NORMALIZAČNĚ VÁLCOVANÉM
MECHANICKÉ A NĚKTERÉ DALŠÍ CHARAKTERISTIKY PLECHŮ Z OCELI ATMOFIX B (15127, S355W) VE STAVU NORMALIZAČNĚ VÁLCOVANÉM Miroslav Liška, Ondřej Žáček MMV s.r.o. Patinující ocele a jejich vývoj Oceli se zvýšenou
VíceOPRAVA ČESKÉHO OBRANNÉHO STANDARDU
OPRAVA ČESKÉHO OBRANNÉHO STANDARDU 1. 1. Označení a název opravovaného ČOS 343905 1. vydání Svařování. Obloukové svařování vysokopevnostních ocelí ve výrobě konstrukcí vojenské techniky 2. Oprava č. 1
VíceVLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI JEMNOZRNNÝCH SVAŘITELNÝCH OCELÍ PRO TENKOSTĚNNÉ ODLITKY
VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI JEMNOZRNNÝCH SVAŘITELNÝCH OCELÍ PRO TENKOSTĚNNÉ ODLITKY INFLUENCE OF HEAT TREATMENT ON PROPERTIES OF FINE-GRAINED WELDABLE STEELS FOR THIN-WALLED CASTINGS Jiří Cejp
VíceNauka o materiálu. Přednáška č.11 Neželezné kovy a jejich slitiny
Nauka o materiálu Rozdělení neželezných kovů a slitin Jako kritérium pro rozdělení do skupin se volí teplota tání s př přihlédnutím na další vlastnosti (hustota, chemická stálost..) Neželezné kovy s nízkou
VíceZkouška rázem v ohybu. Autor cvičení: prof. RNDr. B. Vlach, CSc; Ing. Petr Langer. Jméno: St. skupina: Datum cvičení:
BUM - 6 Zkouška rázem v ohybu Autor cvičení: prof. RNDr. B. Vlach, CSc; Ing. Petr Langer Jméno: St. skupina: Datum cvičení: Úvodní přednáška: 1) Vysvětlete pojem houževnatost. 2) Popište princip zkoušky
VíceTEORIE SLÉVÁNÍ. Autoři přednášky: prof. Ing. Iva NOVÁ, CSc. Ing. Jiří MACHUTA, Ph.D. Pracoviště: TUL FS, Katedra strojírenské technologie
TEORIE SLÉVÁNÍ : Zásady metalurgické přípravy oceli na odlitky a zásady odlévání. Tavení v elektrických indukčních pecích, zvláštnosti vedení tavby slitinových ocelí, desoxidace, zásady odlévání oceli.
VíceKA 19 - UKÁZKOVÝ PROJEKT
KA 19 - UKÁZKOVÝ PROJEKT 4. DOKUMENTACE VE SVAŘOVÁNÍ Ing. Miroslav Grach Tyto podklady jsou spolufinancovány Evropským sociálním fondem a státním rozpočtem České republiky. KA19-DOKUMENTACE VE SVAŘOVÁNÍ
VíceKonstrukční materiály pro stavbu kotlů
Konstrukční materiály pro stavbu kotlů Hlavní materiály pro stavbu kotlů jsou: materiály kovové trubky prvky nosné konstrukce materiály keramické šamotové cihly, šamotové tvarovky žárobeton Specifické
Více1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger
1. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, 708 33 Ostrava - Poruba Miloš Rieger Základní návrhové předpisy: - ČSN 73 1401/98 Navrhování ocelových
Více4. KOVOVÉ MATERIÁLY A JEJICH ZPRACOVÁNÍ. 4.1 Technické slitiny železa. 4.1.1 Slitiny železa s uhlíkem a vliv dalších prvků
4. KOVOVÉ MATERIÁLY A JEJICH ZPRACOVÁNÍ 4.1 Technické slitiny železa 4.1.1 Slitiny železa s uhlíkem a vliv dalších prvků Železo je přechodový kov s atomovým číslem 26, atomovou hmotností 55,85, měrnou
VíceLisování nerozebíratelných spojů rámových konstrukcí
Abstract Lisování nerozebíratelných spojů rámových konstrukcí Zbyšek Nový 1, Miroslav Urbánek 1 1 Comtes FTH Lobezská E981, 326 00 Plzeň, Česká republika, znovy@comtesfht.cz, murbanek@comtesfht.cz The
Více4. Tenkostěnné za studena tvarované prvky. Návrh na únavu OK.
4. Tenkostěnné za studena tvarované prvky. Návrh na únavu OK. Výroba, zvláštnosti návrhu, základní případy namáhání, spoje, navrhování z hlediska MSÚ a MSP. Návrh na únavu: zatížení, Wöhlerův přístup a
VíceOVMT Mechanické zkoušky
Mechanické zkoušky Mechanickými zkouškami zjišťujeme chování materiálu za působení vnějších sil, tzn., že zkoumáme jeho mechanické vlastnosti. Některé mechanické vlastnosti materiálu vyjadřují jeho odpor
VíceCREEP AUSTENITICKÉ LITINY S KULIČKOVÝM GRAFITEM CREEP OF AUSTENITIC DUCTILE CAST IRON
METAL 9 9... 9, Hradec nad Moravicí CREEP AUSTENITICKÉ LITINY S KULIČKOVÝM GRAFITEM CREEP OF AUSTENITIC DUCTILE CAST IRON Vlasák, T., Hakl, J., Čech, J., Sochor, J. SVUM a.s., Podnikatelská, 9 Praha 9,
VíceMn max. P max. Mezní úchylky pro rozbor hotového výrobku % hmot. Označení oceli Pevnostní vlastnosti Zkouška rázem v ohybu
Bezešvé ocelové trubky pro tlakové nádoby a zařízení - technické dodací podmínky. Část 1 - Trubky z nelegovaných ocelí se zaručenými vlastnostmi při okolní teplotě. Způsob výroby a dodávaný stav Chemické
VíceT E C H N I C K Á U N I V E R Z I T A V L I B E R C I
T E C H N I C K Á U N I V E R Z I T A V L I B E R C I Fakulta strojní Katedra strojírenské technologie Jan Vytlačil Vypracování metodiky zjišťování zbytkové deformace výlisku z pevnostních plechů Diplomová
VíceMěření mikro-mechanických vlastností tepelně zpracovaných ocelí. Jaroslav Zapletal
Měření mikro-mechanických vlastností tepelně zpracovaných ocelí Jaroslav Zapletal Bakalářská práce 2014 ABSTRAKT Tato bakalářská práce se zabývá měřením mikro-mechanických vlastností modifikovaných
VíceMODERNÍ MATERIÁLY A TECHNOLOGIE PRO VÝROBU ZAŘÍZENÍ URČENÝCH K PRÁCI V KOROZIVNÍM PROSTŘEDÍ
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV STROJÍRENSKÉ TECHNOLOGIE FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MANUFACTURING TECHNOLOGY MODERNÍ
Více22. 24. 5. 2007, Hradec nad Moravicí CHOVÁNÍ OCELI T23 PŘI DLOUHODOBÉM ÚČINKU TEPLOTY BEHAVIOUR OF STEEL T23 AFTER LONG-TIME TEMPERATURE EFFECT
CHOVÁNÍ OCELI T23 PŘI DLOUHODOBÉM ÚČINKU TEPLOTY BEHAVIOUR OF STEEL T23 AFTER LONG-TIME TEMPERATURE EFFECT Jiří Kudrman Jindřich Douda Marie Svobodová UJP PRAHA a.s.nad Kamínkou 1345, 156 10 Praha-Zbraslav
VíceRENOVACE NÁSTROJOVÝCH OCELÍ PRO TVÁŘENÍ ZA STUDENA
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV STROJÍRENSKÉ TECHNOLOGIE FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MANUFACTURING TECHNOLOGY RENOVACE
VíceHliníkové konstrukce požární návrh
Hliníkové konstrukce požární návrh František Wald Zdeněk Sokol, 17.2.25 1 2 Obsah prezentace Úvod Teplotní vlastnosti Mechanické vlastnosti Přestup tepla do konstrukce Analýza prvků Kritická teplota Tlačené
VíceTEPELNÉ ZPRACOVÁNÍ OCELÍ
TEPELNÉ ZPRACOVÁNÍ OCELÍ HEAT TREATMENT OF STEELS BAKALÁŘSKÁ PRÁCE BACHELOR THESIS AUTOR PRÁCE AUTHOR EVA ROSECKÁ VEDOUCÍ PRÁCE SUPERVISOR doc. Ing. JAROSLAV ŠENBERGER CSc. BRNO 2013 Vysoké učení technické
Více2 MECHANICKÉ VLASTNOSTI SKLA
2 MECHANICKÉ VLASTNOSTI SKLA Pevnost skla reprezentující jeho mechanické vlastnosti nejčastěji bývá hlavním parametrem jeho využití. Nevýhodou skel je jejich poměrně nízká pevnost v tahu a rázu (pevnost
VíceVýztužné oceli a jejich spolupůsobení s betonem
Výztužné oceli a jejich spolupůsobení s betonem Na vyztužování betonových konstrukcí používáme: a) výztuž betonářskou definovanou jako vyztuž nevyvozující předpětí v betonu. Vyrábí se v různých tvarech
VíceLEPENÉ SPOJE. 1, Podstata lepícího procesu
LEPENÉ SPOJE Nárůst požadavků na technickou úroveň konstrukcí se projevuje v poslední době intenzivně i v oblasti spojování materiálů, kde lepení je často jedinou spojovací metodou, která nenarušuje vlastnosti
VíceŽÁRUPEVNOST ZÁKLADNÍHO MATERIÁLU A SVAROVÝCH SPOJŮ OCELI P23 CREEP RESISTANCE OF STEEL P23 AND WELDMENTS
ŽÁRUPEVNOST ZÁKLADNÍHO MATERIÁLU A SVAROVÝCH SPOJŮ OCELI P23 CREEP RESISTANCE OF STEEL P23 AND WELDMENTS Tomáš Vlasák 1, Jan Hakl 1, Jozef Pecha 2 1 SVUM a.s., Areál VÚ Běchovice, 190 11 Praha, ČR,
VíceSTATISTICKÉ PARAMETRY OCELÍ POUŽÍVANÝCH NA STAVBU OCELOVÝCH KONSTRUKCÍ
STATISTICKÉ PARAMETRY OCELÍ POUŽÍVANÝCH NA STAVBU OCELOVÝCH KONSTRUKCÍ Lubomír ROZLÍVKA, Ing., CSc., IOK s.r.o., Frýdek-Místek, tel./fax: 555 557 529, mail: rozlivka@iok.cz Miroslav FAJKUS, Ing., IOK s.r.o.,
VíceMETODA FSW FRICTION STIR WELDING
METODA FSW FRICTION STIR WELDING RNDr. Libor Mrňa, Ph.D. 1. Princip metody 2. Mikrostruktura svaru 3. Svařovací fáze 4. Svařovací nástroje 5. Svařitelnost materiálů 6. Svařovací zařízení 7. Varianty metody
VíceZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC
Sborník str. 392-400 ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC Antonín Kříž Výzkumné centrum kolejových vozidel, ZČU v Plzni,Univerzitní 22, 306 14, Česká republika, kriz@kmm.zcu.cz Požadavky kladené dnešními
VíceMateriály charakteristiky potř ebné pro navrhování
2 Materiály charakteristiky potřebné pro navrhování 2.1 Úvod Zdivo je vzhledem k velkému množství druhů a tvarů zdicích prvků (cihel, tvárnic) velmi různorodý stavební materiál s rozdílnými užitnými vlastnostmi,
VíceORGANIZAČNÍ A STUDIJNÍ ZÁLEŽITOSTI
1. cvičení ORGANIZAČNÍ A STUDIJNÍ ZÁLEŽITOSTI Podmínky pro uznání části Konstrukce aktivní účast ve cvičeních, předložení výpočtu zadaných příkladů. Pomůcky pro práci ve cvičeních psací potřeby a kalkulačka.
VíceVANADIS 10 Super Clean
1 VANADIS 10 Super Clean 2 Charakteristika VANADIS 10 je Cr-Mo-V legovaná prášková ocel, pro kterou jsou charakteristické tyto vlastnosti: Extrémně vysoká odolnost proti opotřebení Vysoká pevnost v tlaku
VíceTEPELNÉ ZPRACOVÁNÍ RYCHLOŘEZNÝCH OCELÍ SVOČ FST 2010 Lukáš Martinec, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika
ABSTRAKT TEPELNÉ ZPRACOVÁNÍ RYCHLOŘEZNÝCH OCELÍ SVOČ FST 2010 Lukáš Martinec, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika Hlavní skupinu materiálů, pouţívanou pro výrobu
VíceVLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI OCELI PRO ŽELEZNICNÍ KOLA THE INFLUENCE OF HEAT TREATENT ON THE PROPPERTIES OF STEEL FOR RAILWAY WHEELS
VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI OCELI PRO ŽELEZNICNÍ KOLA THE INFLUENCE OF HEAT TREATENT ON THE PROPPERTIES OF STEEL FOR RAILWAY WHEELS Rudolf Foret a Petr Matušek b a FSI-VUT v Brne,Technická
Více2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.
2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné
VíceZkušební protokol č. 18/12133/12
Dodavatel: ČVUT v Praze, Fakulta strojní Ústav strojírenské technologie Technická 4, 166 07 Praha 6 Zkušební protokol č. 18/12133/12 IČO: 6840 7700 DIČ: CZ 6840 7700 Telefon: + 420 224 352 630 Odběratel:
Více42 X X X X. X X Hutní skupina. Pořadové číslo slitiny Sudé tvářené Liché - slévárenské
9. NEŽELEZNÉ KOVY Význam - specifické vlastnosti - i malá množství rozhodují o spolehlivosti, výkonu a využití celého zařízení (součásti elektrických obvodů, kontakty, pružiny, korozně a tepelně namáhané
VíceVÝROBA TEMPEROVANÉ LITINY
VÝROBA TEMPEROVANÉ LITINY Temperovaná litina (dříve označovaná jako kujná litina anglicky malleable iron) je houževnatý snadno obrobitelný materiál vyráběný tepelným zpracováním odlitků z bílé litiny.
VíceS VAŘOVÁNÍ BETONÁŘSKÉ VÝZTUŽE HOSPODÁRNÉ Ř E Š E N Í
S VAŘOVÁNÍ BETONÁŘSKÉ VÝZTUŽE HOSPODÁRNÉ Ř E Š E N Í WELDING OF R E I N F O R C I N G S T E E L ECONOMICAL SOLUTION J IŘÍ ŠMEJKAL, J AROSLAV PROCHÁZKA Předpisy a podmínky pro vytvoření hospodárného plnohodnotného
VíceINFLUENCE OF TEMPERING ON THE PROPERTIES OF CAST C-Mn STEEL AFTER NORMALIZING AND AFTER INTERCRITICAL ANNEALING. Josef Bárta, Jiří Pluháček
VLIV POPOUŠTĚNÍ NA VLASTNOSTI LITÉ C-Mn OCELI PO NORMALIZACI A PO INTERKRITICKÉM ŽÍHÁNÍ INFLUENCE OF TEMPERING ON THE PROPERTIES OF CAST C-Mn STEEL AFTER NORMALIZING AND AFTER INTERCRITICAL ANNEALING Josef
VíceTestování dynamické pevnosti dvoufázových vysokopevných ocelí
Digitální knihovna Univerzity Pardubice DSpace Repository Univerzita Pardubice http://dspace.org Diplomové práce / Theses KDP DFJP (Ing.) 2015 Testování dynamické pevnosti dvoufázových vysokopevných ocelí
VíceNEDOSTATKY PŘI VÝBĚRU A ZPRACOVÁNÍ VYSOKOLOGOVANÝCH NÁSTROJOVÝCH OCELÍ. Peter Jurči
NEDOSTATKY PŘI VÝBĚRU A ZPRACOVÁNÍ VYSOKOLOGOVANÝCH NÁSTROJOVÝCH OCELÍ Peter Jurči ČVUT, Fakulta strojní, Karlovo nám. 13, 121 35 Praha 2, p.jurci @seznam.cz ABSTRACT Selection of suitable material for
Více2. Materiály a jejich charakteristiky Austenitické, duplexní, feritické, martenzitické a precipitačně vytvrzené oceli. Značení, vlastnosti a použití.
2. Materiály a jejich charakteristiky Austenitické, duplexní, feritické, martenzitické a precipitačně vytvrzené oceli. Značení, vlastnosti a použití. Materiál Nerezové (korozivzdorné) oceli patří mezi
VícePLASTICKÉ VLASTNOSTI VYSOKOPEVNOSTNÍCH MATERIÁLŮ DĚLENÝCH NESTANDARDNÍMI TECHNOLOGIEMI
PLASTICKÉ VLASTNOSTI VYSOKOPEVNOSTNÍCH MATERIÁLŮ DĚLENÝCH NESTANDARDNÍMI TECHNOLOGIEMI PLASTIC PROPERTIES OF HIGH STRENGHT STEELS CUTTING BY SPECIAL TECHNOLOGIES Pavel Doubek a Pavel Solfronk a Michaela
VíceV průmyslu nejužívanější technickou slitinou je ta, ve které převládá železo. Je to slitina železa s uhlíkem a jinými prvky, jenž se nazývají legury.
3. TECHNICKÉ SLITINY ŽELEZA - rozdělení (oceli, litiny-šedá, tvárná, temperovaná) výroba, vlastnosti a použití - značení dle ČSN - perspektivní materiály V průmyslu nejužívanější technickou slitinou je
VíceŠROUBOVÉ SPOJE VÝKLAD
ŠROUBOVÉ SPOJE VÝKLAD Šroubové spoje patří mezi rozebíratelné spoje s tvarovým stykem (lícovaný šroub), popřípadě silovým stykem (šroub prochází součástí volně, je zatížený pouze silou působící kolmo k
Více2 Materiály, krytí výztuže betonem
2 Materiály, krytí výztuže betonem 2.1 Beton V ČSN EN 1992-1-1 jsou běžné třídy betonu (C12/15, C16/20, C20/25, C25/30, C30/37, C35/45, C40/50, C45/55, C50/60) rozšířeny o tzv. vysokopevnostní třídy (C55/67,
VíceB 550B ,10
VŠB Technická univerzita Ostrava Svařování betonářských ocelí (ocelových výztuží) ČSN EN ISO 17660-1 ČSN EN ISO 17660-2 doc. Ing. Ivo Hlavatý, Ph.D. 1 2 Přehled typů ocelí betonářské výztuže Poř. číslo
VíceVLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI. David Aišman
VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI David Aišman D.Aisman@seznam.cz ABSTRACT Tato práce se zabývá možnostmi tepelného zpracování pro experimentální ocel 42SiCr. Jedná
VíceVÝROBKY PRÁŠKOVÉ METALURGIE
1 VÝROBKY PRÁŠKOVÉ METALURGIE Použití práškové metalurgie Prášková metalurgie umožňuje výrobu součástí z práškových směsí kovů navzájem neslévatelných (W-Cu, W-Ag), tj. v tekutém stavu nemísitelných nebo
VíceDUPLEXNÍ POVLAKOVÁNÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM DUPLEX COATING OF THE NIOBIUM-ALLOYED PM TOOL STEEL
DUPLEXNÍ POVLAKOVÁNÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM DUPLEX COATING OF THE NIOBIUM-ALLOYED PM TOOL STEEL Pavel Novák Dalibor Vojtěch Jan Šerák Michal Novák Vítězslav Knotek Ústav kovových materiálů
VíceÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006. Degradace nízkolegovaných ocelí v. abrazivním a korozivním prostředí
ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006 Degradace nízkolegovaných ocelí v abrazivním a korozivním prostředí ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006 Odborný Curiculum Vitae Curiculum Vitae Michal Černý - 29.
VícePožadavky na nástroj při stříhání. Charakteristika. Použití STRUKTURA CHIPPER / VIKING
1 CHIPPER / VIKING 2 Charakteristika VIKING je vysoce legovaná ocel, kalitelná v oleji, na vzduchu a ve vakuu, která vykazuje následující charakteristické znaky: Dobrá rozměrová stálost při tepelném zpracování
VíceZákladní informace o wolframu
Základní informace o wolframu 1 Wolfram objevili roku 1793 páni Fausto de Elhuyar a Juan J. de Elhuyar. Jedná se o šedobílý těžký tažný tvrdý polyvalentní kovový element s vysokým bodem tání, který se
VíceVÝVOJ NOVÉ TECHNOLOGIE OPRAVY SVAROVÝCH SPOJŮ POMOCÍ WELD OVERLAY (WOL)
VÝVOJ NOVÉ TECHNOLOGIE OPRAVY SVAROVÝCH SPOJŮ POMOCÍ WELD OVERLAY (WOL) Ing. Zdeněk Čančura, ČEZ, a. s. Ing. Jaroslav Brom, ČEZ, a. s. Ing. Lubomír Junek, PhD., Ústav aplikované mechaniky Brno, s.r.o.
VíceALUPLUS 1. MS tyče kruhové... 14 MS tyče čtvercové... 15 MS tyče šestihranné... 15
ALUPLUS 1 Obsah L profily nerovnoramenné......................................................2 L profily rovnoramenné........................................................3 T profily..................................................................3
VícePRVNÍ POZNATKY Z VÁLCOVÁNÍ MIKROLEGOVANÝCH PÁSŮ S MEZÍ KLUZU NAD 460 MPa NA TRATI STECKEL. Radim Pachlopník Pavel Vavroš
PRVNÍ POZNATKY Z VÁLCOVÁNÍ MIKROLEGOVANÝCH PÁSŮ S MEZÍ KLUZU NAD 460 MPa NA TRATI STECKEL Radim Pachlopník Pavel Vavroš Nová Huť, a.s., Vratimovská 689, 707 02 Ostrava Kunčice, ČR, rpachlopnik@novahut.cz,
VíceSLITINY ŽELEZA NA VÝFUKOVÁ POTRUBÍ SPALOVACÍCH MOTORŮ FERROUS ALLOYS FOR EXHAUST PIPELINE OF COMBUSTION ENGINES
SLITINY ŽELEZA NA VÝFUKOVÁ POTRUBÍ SPALOVACÍCH MOTORŮ FERROUS ALLOYS FOR EXHAUST PIPELINE OF COMBUSTION ENGINES Břetislav Skrbek a,b a TEDOM, s s.r.o, divize MOTORY, Jablonec nad Nisou,ČR, skrbek@motory.tedom.cz.
VíceMENDELOVA ZEMĚDĚLSKÁ A LESNICKÁ UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE
MENDELOVA ZEMĚDĚLSKÁ A LESNICKÁ UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE BRNO 2008 PAVEL ROSENBERG Mendelova zemědělská a lesnická univerzita v Brně Agronomická fakulta Ústav techniky a automobilové
VíceTechnická příprava výroby sdruženého tvářecího nástroje. Bc. Marek Holčák
Technická příprava výroby sdruženého tvářecího nástroje Bc. Marek Holčák Diplomová práce 2010 ABSTRAKT Cílem této diplomové práce je konstrukce, technologie, ekonomické hodnocení sdruženého tvářecího
VíceVLIV MIKROLEGUJÍCÍCH PRVKŮ A PARAMETRŮ TEPELNÉHO ZPRACOVÁNÍ NA MECHANICKÉ VLASTNOSTI PLECHŮ JAKOSTI P 460N
VLIV MIKROLEGUJÍCÍCH PRVKŮ A PARAMETRŮ TEPELNÉHO ZPRACOVÁNÍ NA MECHANICKÉ VLASTNOSTI PLECHŮ JAKOSTI P 460N THE EFFECT OF MICROALLOYING ELEMENTS AND HEAT TREATMENT PARAMETERS ON MECHANICAL PROPERTIES OF
VíceHodnocení degradace ocelí pro tepelnou energetiku pomocí mikrosrukturních paramertrů
Hodnocení degradace ocelí pro tepelnou energetiku pomocí mikrosrukturních paramertrů V. Vodárek Vítkovice-Výzkum a vývoj, spol. s r.o., Pohraniční 693/31, 706 02 Ostrava Vítkovice 1. ÚVOD Návrhová životnost
VíceVLIV STŘÍDAVÉHO MAGNETICKÉHO POLE NA PLASTICKOU DEFORMACI OCELI ZA STUDENA.
VLIV STŘÍDAVÉHO MAGNETICKÉHO POLE NA PLASTICKOU DEFORMACI OCELI ZA STUDENA. Petr Tomčík a Jiří Hrubý b a) VŠB TU Ostrava, Tř. 17. listopadu 15, 708 33 Ostrava, ČR b) VŠB TU Ostrava, Tř. 17. listopadu 15,
VíceTechnické požadavky normy EN 1090 na výrobu konstrukcí z ocelí s vyšší mezi kluzu
Technické požadavky normy EN 1090 na výrobu konstrukcí z ocelí s vyšší mezi kluzu Ing. Martin Sondel, Ph.D. prof. Ing. Jaroslav Koukal, CSc. doc. Ing. Drahomír Schwarz, CSc. Obsah přednášky 1. Vysokopevné
VícePodniková norma Nádoba 2.25 Nádoba 1.50. Tato norma platí pro nádoby z PP a PE vyráběné technologií rotačního tváření rotomoulding
IMG BOHEMIA s.r.o. Průmyslová 798, 391 02 Planá nad Lužnicí divize vstřikování Vypracoval: Podpis: Schválil: Podpis: Jiří Kolář Ing. Jaroslav Krejčí Verze: 02/09 Vydáno dne: 10.8.2009 Účinnost od: 11.8.2009
VíceTEPELNÉ ZPRACOVÁNÍ NIKLOVÝCH SUPERSLITIN HEAT TREATMENT OF HIGH-TEMPERATURE NICKEL ALLOYS. Božena Podhorná a Jiří Kudrman a Karel Hrbáček b
TEPELNÉ ZPRACOVÁNÍ NIKLOVÝCH SUPERSLITIN HEAT TREATMENT OF HIGH-TEMPERATURE NICKEL ALLOYS Božena Podhorná a Jiří Kudrman a Karel Hrbáček b a UJP PRAHA a.s., Nad Kamínkou 1345, 156 10 Praha Zbraslav, E-mail:
VíceSEIZMICKÁ ODOLNOST STAVEBNÍCH KONSTRUKCÍ
SEIZMICKÁ ODOLNOST STAVEBNÍCH KONSTRUKCÍ Jiří Máca, Karel Pohl The objective of this paper describe a basic principles applied to the design and construction of buildings and civil engineering structures
VíceBRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING
Více2 Kotvení stavebních konstrukcí
2 Kotvení stavebních konstrukcí Kotvení stavebních konstrukcí je velmi frekventovanou metodou speciálního zakládání, která umožňuje přenos tahových sil z konstrukce do horninového prostředí, případně slouží
Vícedurostat 400/450 Za tepla válcované tabule plechu Datový list srpen 2013 Odolné proti opotřebení díky přímému kalení
Za tepla válcované tabule plechu durostat 400/450 Datový list srpen 2013 Tabule plechu Odolné proti opotřebení díky přímému kalení durostat 400 a durostat 450 dosahují typických povrchových tvrdostí přibližně
VíceDRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM
DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM Základní informace o použití drátů pro svařování pod tavidlem... H1 Přehled použitých norem... H1 Seznam svařovacích drátů pod tavidlo v nabídce... H2 Dráty pro svařování
VíceStrana: 1/7 Nahrazuje: FK 008 ze dne 01.02.2015 Vypracoval: Jiří Hoffmann Vydání: 5 Schválil dne: 01.08.2015 František Klípa
Strana: 1/7 1. VŠEOBECNĚ 1.1 Rozsah platnosti (1) Tato technická specifikace platí pro výrobu, kontrolu, dopravu, skladování a objednávání za studena tvářených drátů pro výztuž do betonu ozn. B500A-G,
VíceOvěření materiálových vlastností přídavných svařovacích materiálů při svařování ocelových konstrukcí
Ověření materiálových vlastností přídavných svařovacích materiálů při svařování ocelových konstrukcí Lukáš Petričko, Ing. SvarExpert s.r.o., Kištofova 1443/27, 716 00 Ostrava Radvanice E-mail: petricko@svarexpert.cz.
Více
