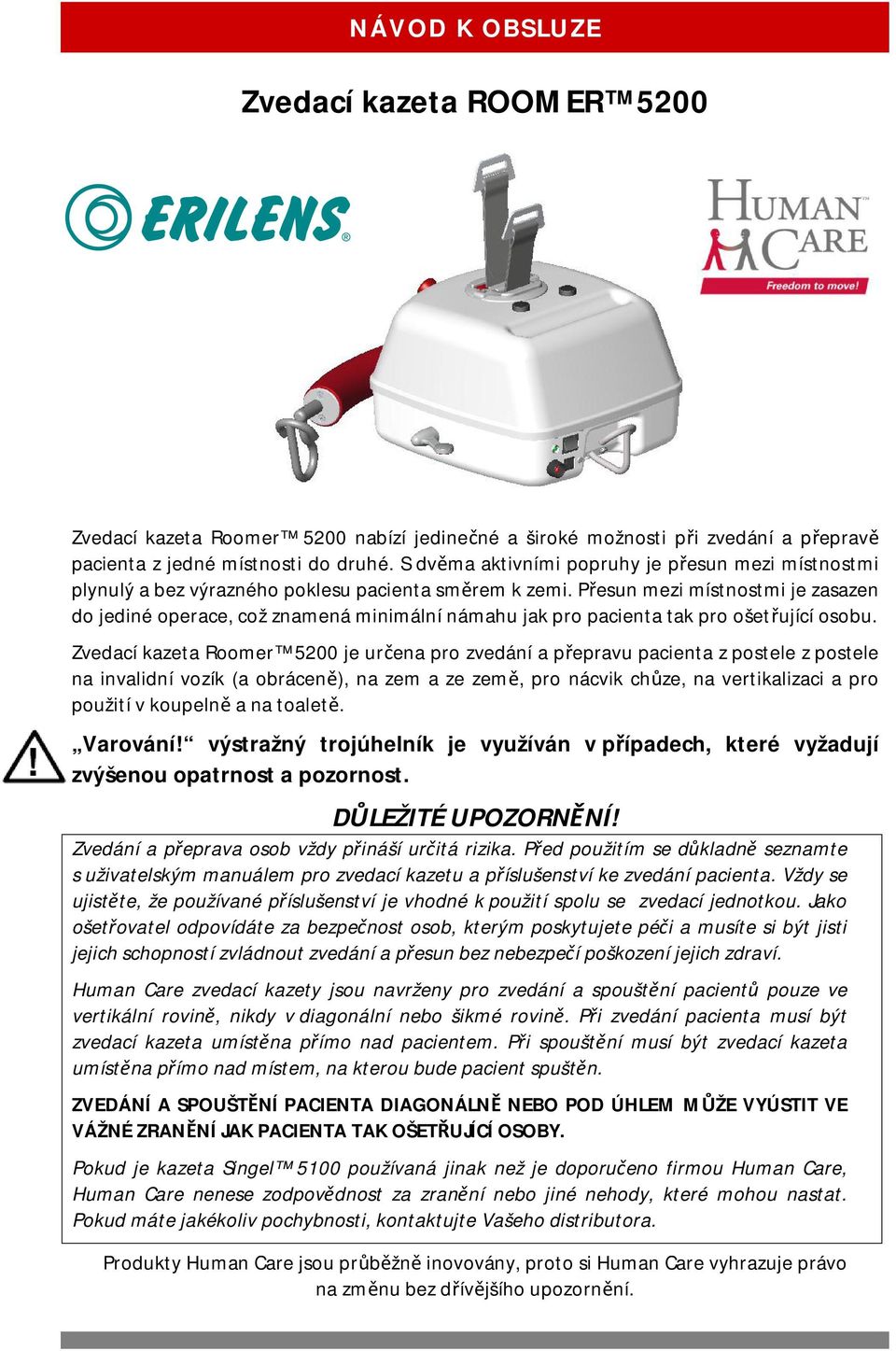

1 NÁVOD K OBSLUZE Zvedací kazeta ROOMER 5200 Zvedací kazeta Roomer 5200 nabízí jedinečné a široké možnosti při zvedání a přepravě pacienta z jedné místnosti do druhé. S dvěma aktivními popruhy je přesun mezi místnostmi plynulý a bez výrazného poklesu pacienta směrem k zemi. Přesun mezi místnostmi je zasazen do jediné operace, což znamená minimální námahu jak pro pacienta tak pro ošetřující osobu. Zvedací kazeta Roomer 5200 je určena pro zvedání a přepravu pacienta z postele z postele na invalidní vozík (a obráceně), na zem a ze země, pro nácvik chůze, na vertikalizaci a pro použití v koupelně a na toaletě. Varování! výstražný trojúhelník je využíván v případech, které vyžadují zvýšenou opatrnost a pozornost. DŮLEŽITÉ UPOZORNĚNÍ! Zvedání a přeprava osob vždy přináší určitá rizika. Před použitím se důkladně seznamte s uživatelským manuálem pro zvedací kazetu a příslušenství ke zvedání pacienta. Vždy se ujistěte, že používané příslušenství je vhodné k použití spolu se zvedací jednotkou. Jako ošetřovatel odpovídáte za bezpečnost osob, kterým poskytujete péči a musíte si být jisti jejich schopností zvládnout zvedání a přesun bez nebezpečí poškození jejich zdraví. Human Care zvedací kazety jsou navrženy pro zvedání a spouštění pacientů pouze ve vertikální rovině, nikdy v diagonální nebo šikmé rovině. Při zvedání pacienta musí být zvedací kazeta umístěna přímo nad pacientem. Při spouštění musí být zvedací kazeta umístěna přímo nad místem, na kterou bude pacient spuštěn. ZVEDÁNÍ A SPOUŠTĚNÍ PACIENTA DIAGONÁLNĚ NEBO POD ÚHLEM MŮŽE VYÚSTIT VE VÁŽNÉ ZRANĚNÍ JAK PACIENTA TAK OŠETŘUJÍCÍ OSOBY. Pokud je kazeta Singel 5100 používaná jinak než je doporučeno firmou Human Care, Human Care nenese zodpovědnost za zranění nebo jiné nehody, které mohou nastat. Pokud máte jakékoliv pochybnosti, kontaktujte Vašeho distributora. Produkty Human Care jsou průběžně inovovány, proto si Human Care vyhrazuje právo na změnu bez dřívějšího upozornění.

2 Obsah Bezpečnostní pokyny...3 Před prvním použitím se ujistěte, že:... 3 Před každým použitím se ujistěte, že:... 3 Technické specifikace...4 Podmínky použití...4 Popis produktu...5 Výrobní štítek...6 Symboly na zvedací kazetě...6 Funkce...7 Nouzové vypnutí (je-li ve výbavě)... 7 Nouzové spouštění... 7 Pádová pojistka... 7 Zavěšení zvedací kazety ke kolejnicovému systému... 8 Dálkové ovládání... 8 Nabíjení...9 Nabíječka dodací číslo a Použití... 9 Kontrola a údržba...10 Technická specifikace...10 Montážní rozměry...10 Kontrolka stavu...11 Senzor napnutí navíjecího popruhu...11 Použití kazety...12 Nastavitelné rameno...13 Přesun mezi místnostmi...14 Manipulační výška...15 (A) - celková výška transportního systému...15 (B) - operační výška kazety...15 Řešení problémů...16 Prohlídky, kontrola a údržba...17 Péče o zvedací kazetu...17 Přeprava a skladování...17 Předpokládaná životnost...17 Roční kontrola...18 Měsíční kontrola...18 Denní kontrola...18 Záruka, servis a recyklace...19 Záruka...19 Servis...19 Recyklace...19 Zvedací kazeta ROOMER Návod k obsluze 2

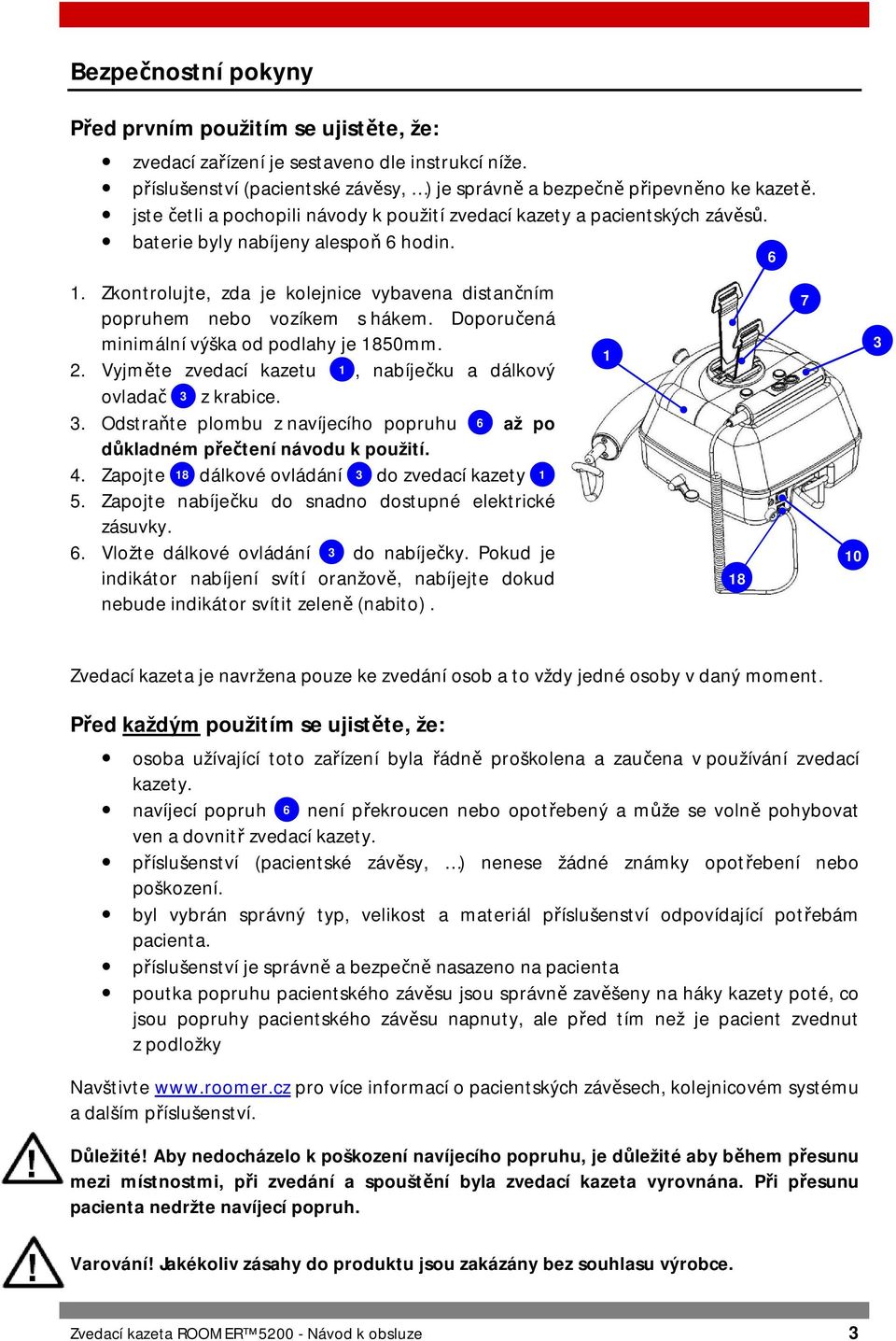

3 Bezpečnostní pokyny Před prvním použitím se ujistěte, že: zvedací zařízení je sestaveno dle instrukcí níže. příslušenství (pacientské závěsy, ) je správně a bezpečně připevněno ke kazetě. jste četli a pochopili návody k použití zvedací kazety a pacientských závěsů. baterie byly nabíjeny alespoň 6 hodin. 1. Zkontrolujte, zda je kolejnice vybavena distančním popruhem nebo vozíkem s hákem. Doporučená minimální výška od podlahy je 1850mm. 2. Vyjměte zvedací kazetu 1, nabíječku a dálkový ovladač 3 z krabice. 3. Odstraňte plombu z navíjecího popruhu 6 až po důkladném přečtení návodu k použití. 4. Zapojte 18 dálkové ovládání 3 do zvedací kazety 1 5. Zapojte nabíječku do snadno dostupné elektrické zásuvky. 6. Vložte dálkové ovládání 3 do nabíječky. Pokud je indikátor nabíjení svítí oranžově, nabíjejte dokud nebude indikátor svítit zeleně (nabito) Zvedací kazeta je navržena pouze ke zvedání osob a to vždy jedné osoby v daný moment. Před každým použitím se ujistěte, že: osoba užívající toto zařízení byla řádně proškolena a zaučena v používání zvedací kazety. navíjecí popruh 6 není překroucen nebo opotřebený a může se volně pohybovat ven a dovnitř zvedací kazety. příslušenství (pacientské závěsy, ) nenese žádné známky opotřebení nebo poškození. byl vybrán správný typ, velikost a materiál příslušenství odpovídající potřebám pacienta. příslušenství je správně a bezpečně nasazeno na pacienta poutka popruhu pacientského závěsu jsou správně zavěšeny na háky kazety poté, co jsou popruhy pacientského závěsu napnuty, ale před tím než je pacient zvednut z podložky Navštivte pro více informací o pacientských závěsech, kolejnicovém systému a dalším příslušenství. Důležité! Aby nedocházelo k poškození navíjecího popruhu, je důležité aby během přesunu mezi místnostmi, při zvedání a spouštění byla zvedací kazeta vyrovnána. Při přesunu pacienta nedržte navíjecí popruh. Varování! Jakékoliv zásahy do produktu jsou zakázány bez souhlasu výrobce. Zvedací kazeta ROOMER Návod k obsluze 3

4 Technické specifikace Rozměry (š v h): mm Max. zatížení: 220 kg Hmotnost: 13 kg Rychlost zvedání: 1.8 m/min Hlučnost: 65 db 3.0 m/min (nezatíženo) Nouzové spouštění: elektrické/mechanické Start/Stop: Měkký Nastavitelné rameno: lze upravit do tří různých poloh - 35 / 45 / 55 cm Napájení: Nabíječka: hermetické Pb akumulátory V; 3.2 Ah vstup V AC, Hz, 1.6 A; výstup 27.8 V, 0.8 A DC Třída krytí Ochrana před úrazem elektrickým proudem Kazeta: IP24 Stupeň: typ B Dálkové ovládání: IP65 Třída: bateriový přístroj Nabíječka IPX0 Podmínky použití Zvedací kazeta je navržena a testována pro běžné vnitřní podmínky a byla klasifikována jako produkt s ochranou třídy IP24. Klimatické podmínky by se měly pohybovat v následujících rozmezích - okolní teplota od 0 C do 50 C, relativní vlhkost vzduchu od 30 % do 80 % a tlak vzduchu od 790 hpa do 1060 hpa. Zvedací kazeta ROOMER Návod k obsluze 4

5 Popis produktu 1 Zvedací kazeta Roomer Nabíječka Dálkové ovládání Tlačítko NAHORU [UP] (dálkové ovládání) Tlačítko DOLŮ [DOWN] (dálkové ovládání) 6 Navíjecí popruh (červená strana) 7 8 Navíjecí popruh (šedá strana) Nastavitelné rameno Hák ramene Hlavní vypínač Tlačítko NAHORU [ ] (tělo kazety) 12 Tlačítko DOLŮ [ ] 2 13 (tělo kazety) Nouzové spouštění Kontrolka stavu Nouzové vypnutí 15 (je-li k dispozici) Hák Páčka pro přesun mezi místnostmi 8 18 Konektor dálkového ovladače 19 Kabel nabíječky 9 Zvedací kazeta ROOMER Návod k obsluze 5

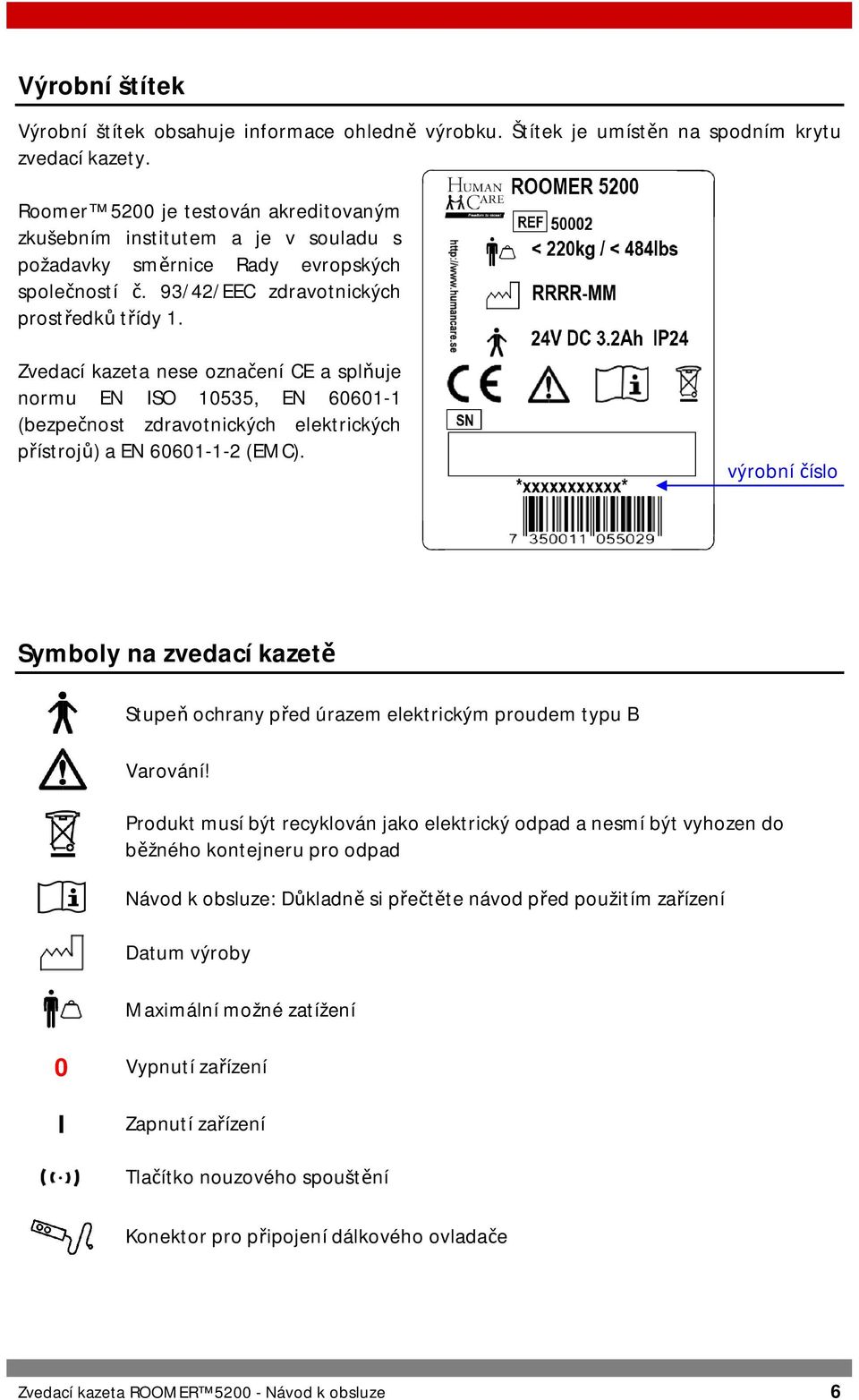

6 Výrobní štítek Výrobní štítek obsahuje informace ohledně výrobku. Štítek je umístěn na spodním krytu zvedací kazety. Roomer 5200 je testován akreditovaným zkušebním institutem a je v souladu s požadavky směrnice Rady evropských společností č. 93/42/EEC zdravotnických prostředků třídy 1. Zvedací kazeta nese označení CE a splňuje normu EN ISO 10535, EN (bezpečnost zdravotnických elektrických přístrojů) a EN (EMC). výrobní číslo Symboly na zvedací kazetě Stupeň ochrany před úrazem elektrickým proudem typu B Varování! Produkt musí být recyklován jako elektrický odpad a nesmí být vyhozen do běžného kontejneru pro odpad Návod k obsluze: Důkladně si přečtěte návod před použitím zařízení Datum výroby Maximální možné zatížení 0 Vypnutí zařízení I Zapnutí zařízení Tlačítko nouzového spouštění Konektor pro připojení dálkového ovladače Zvedací kazeta ROOMER Návod k obsluze 6

7 Funkce Nouzové vypnutí (je-li ve výbavě) V případě nouze zmáčkněte červené nouzové STOP tlačítko 15. Pro obnovení otočte červeným tlačítkem Nouzové spouštění V případě nouzové situace stiskněte tlačítko nouzového spouštění 13, zazní zvukový signál a kazeta začne sjíždět směrem dolů. Vždy se ujistěte, že nouzové spouštění je prováděno způsobem bezpečným pro pacienta. Nouzové spouštění funguje pouze při zapnuté kazetě (hlavní vypínač 10 v poloze I ) a deaktivovaném nouzovém vypnutí. Důležité! Nouzové spouštění provádějte pouze v případech nouze Varování! Při dlouhodobém stisku tlačítka nouze může dojít k přetočení návinu popruhu uvnitř kazety. Kazeta poté místo klesání bude stoupat. Dojedete-li tímto způsobem až na konec navíjecího popruhu, může dojít k poškození kazety! Pokud je kazeta vypnuta (hlavní vypínač pomalu klesat dolů (manuální nouzové spouštění). 10 v poloze 0 ), bude kazeta při zatížení samovolně Pádová pojistka Zvedací kazeta je vybavena pádovou pojistkou. Tento bezpečností prvek zajistí, že zavěšená osoba se nezřítí na zem v případě nepravděpodobného úplném selhání ostatních bezpečnostních prvků zvedací kazety. Důležité! Při prudkém vytáhnutí popruhu z kazety se pádová pojistka aktivuje. Pro uvolnění jednoduše uvolněte popruh a nechte část popruhu navinout zpět do kazety. NIKDY nepřepínejte páčku pro přesun mezi místnostmi na popruh s aktivovanou pádovou pojistkou! Došlo by k zablokování funkce spouštění případně i poškození kazety! Zvedací kazeta ROOMER Návod k obsluze 7

8 Zavěšení zvedací kazety ke kolejnicovému systému Položte kazetu na vhodný rovný povrch. Přepněte páčku 17 do šedé polohy (směrem k háku 16 ) a zvolna vytáhněte popruh 6 z kazety až k distančnímu popruhu zahákněte jej shora dle obrázku A. Přepnutím páčky 17 do červené polohy (směrem k nastavitelnému rameni 8 ) se aktivuje popruh 6. Zapněte kazetu (hlavní vypínač 10 do polohy I ), kazeta je připravena k použití. Barevné označení páčky 17 koresponduje s barevným označením výstupu popruhů 6 a na vrchu kazety obrázek A červená strana šedá strana Dálkové ovládání Dálkové ovládání 3 má jedno tlačítko NAHORU 4 a jedno tlačítko DOLŮ 5. Pokud je kazeta zatížena méně než 40 kg, může fungovat v dvourychlostním režimu. Pokud je tlačítko zmáčknuto lehce, rychlost je pomalá. Pokud je tlačítko zmáčknuto silně, rychlost je vyšší. Síla potřebná ke stisku tlačítka činí 4.4N Pokud je kazeta zatížena více jak 40 kg, funguje pouze v pomalejší rychlosti. Zvedací kazeta ROOMER Návod k obsluze 8

9 Nabíjení Pokud je stav nabití baterie nízký, kontrolka stavu na kazetě bude blikat červeným světlem. Vložte kabel nabíječky do dálkového ovladače a nabíjení okamžitě začne. Důležité! Zvedací kazeta musí být nabíjena pouze nabíječkou doporučenou společností Human Care. Nabíječka dodací číslo a Nabíječka akumulátorů smí být používána pouze k nabíjení určených výrobků Human Care. Nabíječka musí být vždy odpojena před dalším použitím zvedací kazety. Nabíjejte akumulátory pravidelně každou noc. Nabíječka je vybavena ochranou jak proti přepólovaní, tak proti zkratu. Použití Ujistěte se, že jste přečetli všechny pokyny k zacházení s nabíječkou a že jim rozumíte. 1. Vyjměte nabíječku z krabice 2. Připevněte pouzdro nabíječky vhodnými šrouby, nebo přiloženým páskem se suchým zipem. 3. Uvolněte alespoň 2 smyčky nabíjecího kabelu blíže ke konektoru. 4. Protáhněte konektor a část nabíjecího kabelu shora dolů kulatým otvorem v zadní, hranaté části pouzdra. 5. Vložte nabíječku do této (hranaté) části pouzdra kontrolkou nabíjení nahoru. 6. Protáhněte konektor a část nabíjecího kabelu zdola nahoru otvorem v přední (kulaté) části pouzdra 7. Připojte konektor k ručnímu ovladači zvedací kazety, zasunujte zvolna ruční ovladač s připojeným konektorem do pouzdra nabíječky a současně rovnejte kabel tak, aby v pouzdru nevytvořil smyčku a nabíjecí konektor mohl správně dosednout do výřezu ve dnu pouzdra 8. Ujistěte se, že kabel i konektor jsou ve správné poloze a silněji zatlačte na ruční ovladač směrem do pouzdra nabíječky. Tím dojde k zasunutí konektoru do držáku pouzdra nabíječky a jeho zafixování do správné polohy. Vyjměte ruční ovladač. 9. Zafixujte nabíjecí kabel dvěma úchyty zespodu pouzdra, zbývající kabel urovnejte do pouzdra vedle nabíječky 10. Zapojte nabíječku do sítě, kontrolka bude svítit zeleně 11. Vložte ruční ovladač zvedací kazety do pouzdra, čímž dojde k napojení konektoru a nabíjení bude zahájeno. Kontrolka bude svítit oranžově po celou dobu nabíjení. Po nabití bude barva kontrolky zelená. Zvedací kazeta ROOMER Návod k obsluze 9

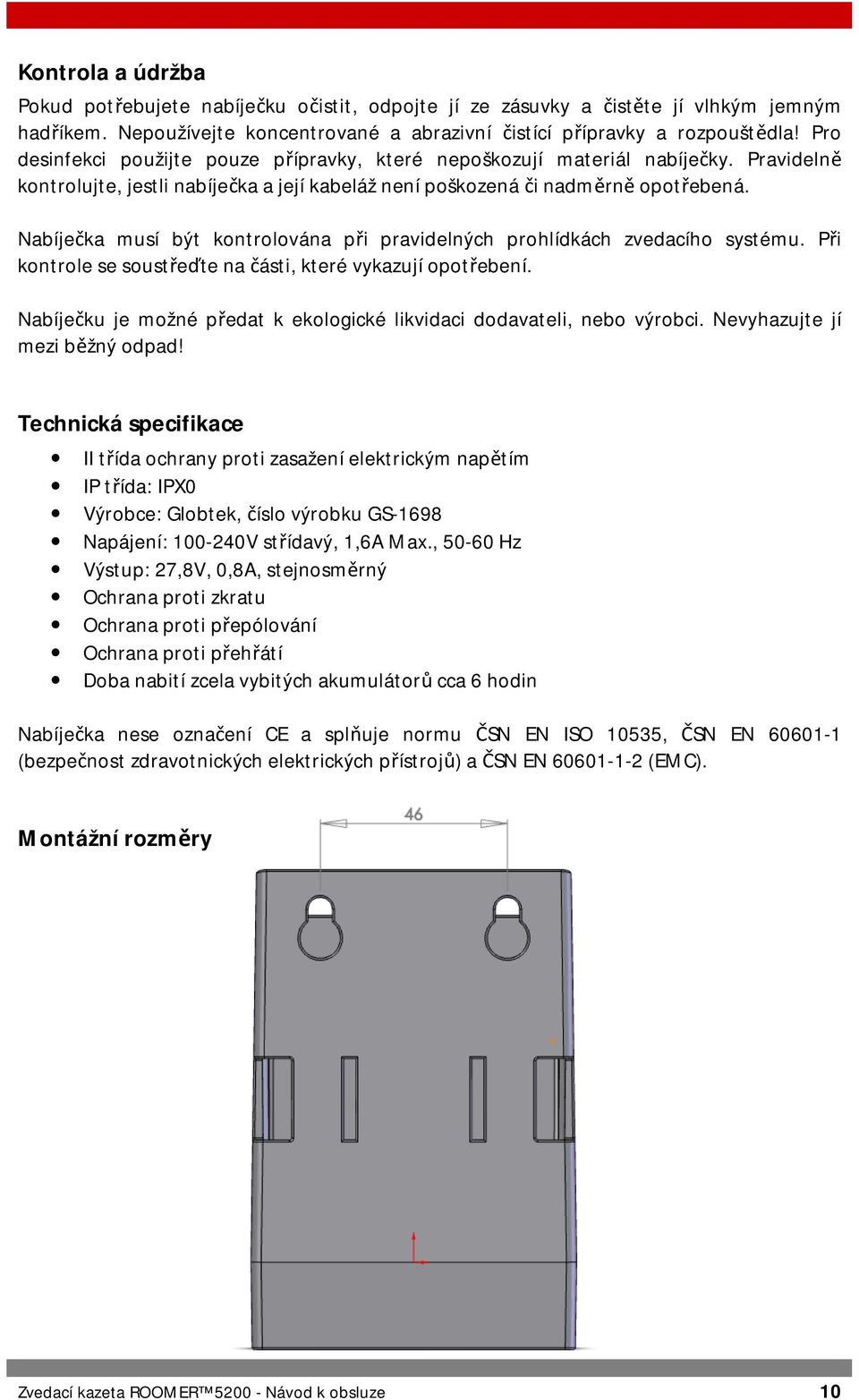

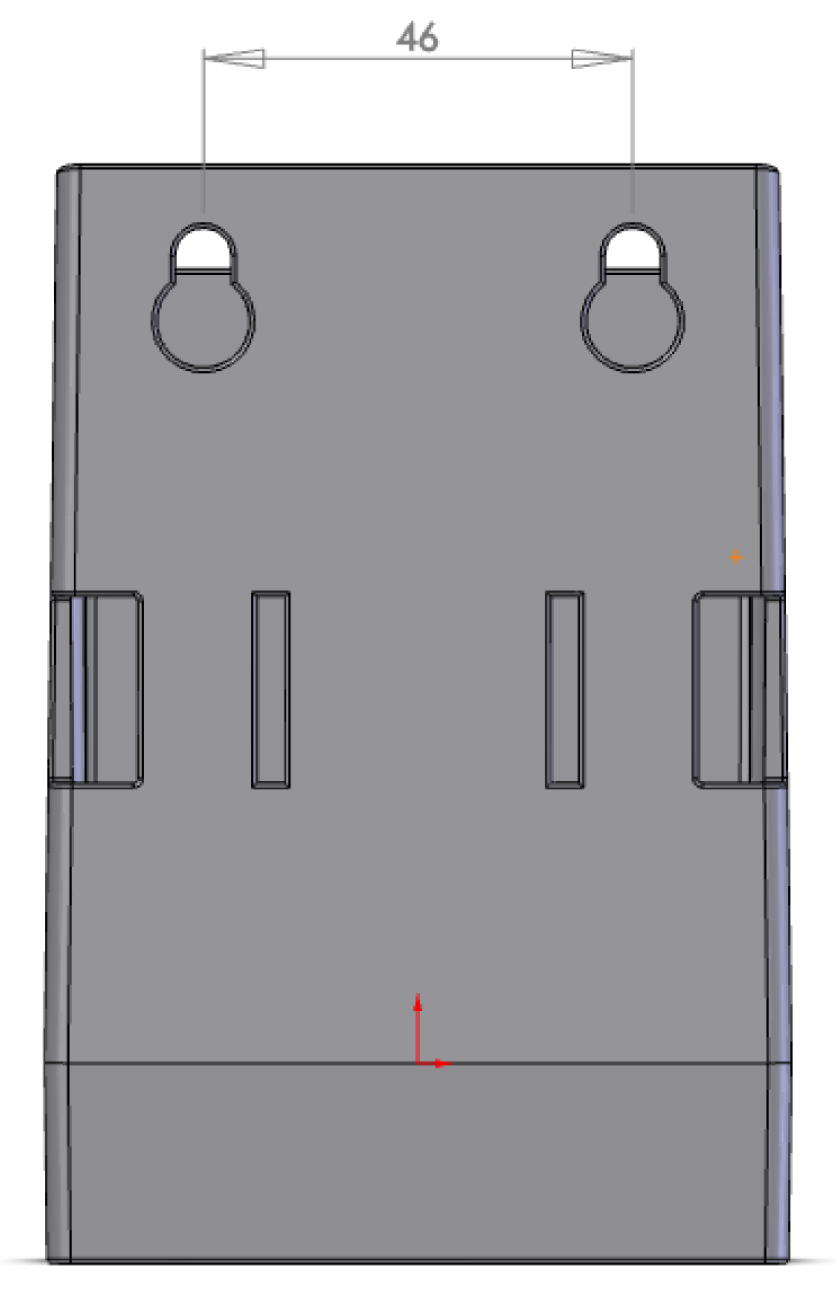

10 Kontrola a údržba Pokud potřebujete nabíječku očistit, odpojte jí ze zásuvky a čistěte jí vlhkým jemným hadříkem. Nepoužívejte koncentrované a abrazivní čistící přípravky a rozpouštědla! Pro desinfekci použijte pouze přípravky, které nepoškozují materiál nabíječky. Pravidelně kontrolujte, jestli nabíječka a její kabeláž není poškozená či nadměrně opotřebená. Nabíječka musí být kontrolována při pravidelných prohlídkách zvedacího systému. Při kontrole se soustřeďte na části, které vykazují opotřebení. Nabíječku je možné předat k ekologické likvidaci dodavateli, nebo výrobci. Nevyhazujte jí mezi běžný odpad! Technická specifikace II třída ochrany proti zasažení elektrickým napětím IP třída: IPX0 Výrobce: Globtek, číslo výrobku GS-1698 Napájení: V střídavý, 1,6A Max., Hz Výstup: 27,8V, 0,8A, stejnosměrný Ochrana proti zkratu Ochrana proti přepólování Ochrana proti přehřátí Doba nabití zcela vybitých akumulátorů cca 6 hodin Nabíječka nese označení CE a splňuje normu ČSN EN ISO 10535, ČSN EN (bezpečnost zdravotnických elektrických přístrojů) a ČSN EN (EMC). Montážní rozměry Zvedací kazeta ROOMER Návod k obsluze 10

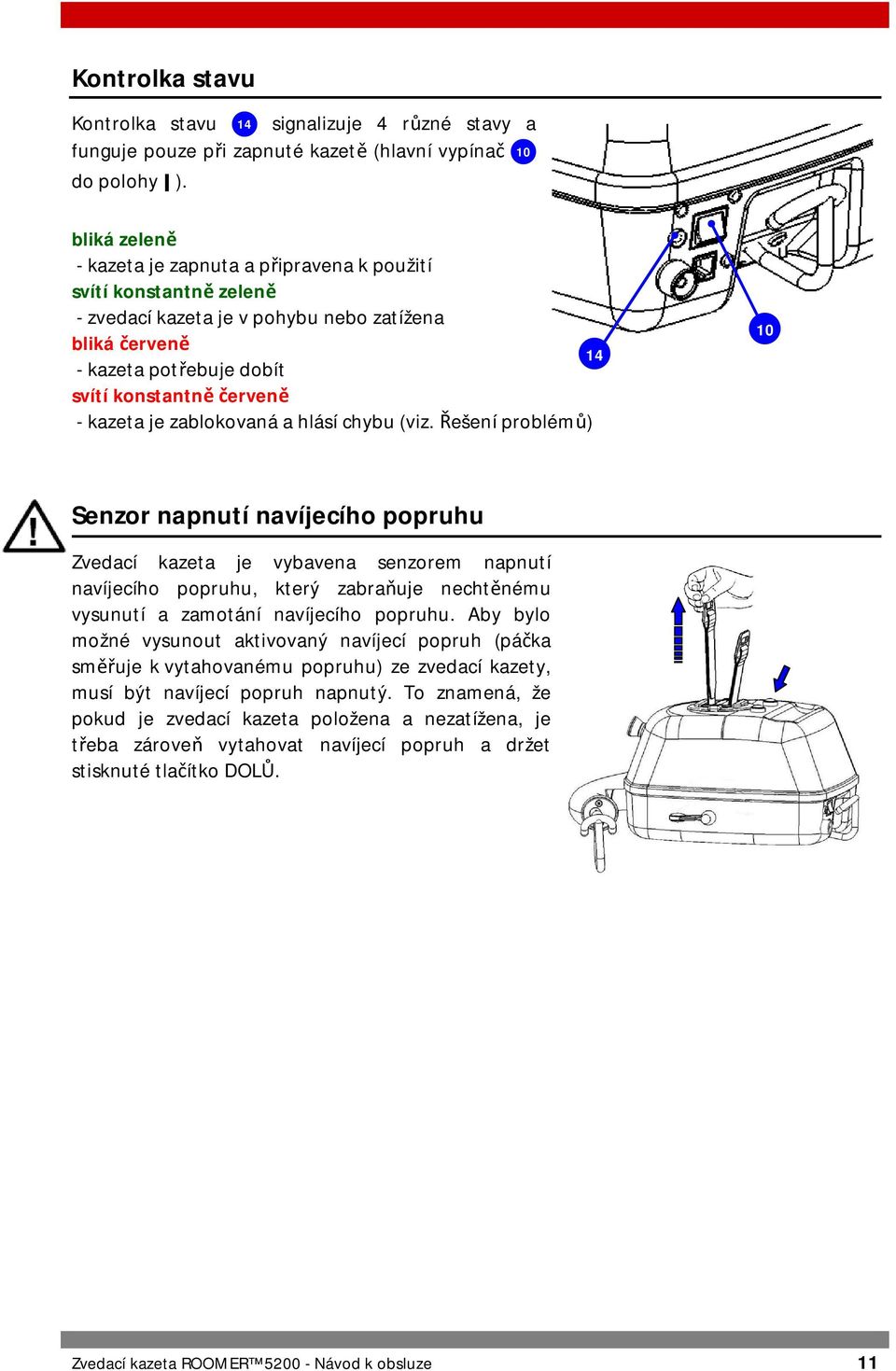

11 Kontrolka stavu Kontrolka stavu 14 signalizuje 4 různé stavy a funguje pouze při zapnuté kazetě (hlavní vypínač 10 do polohy I ). bliká zeleně - kazeta je zapnuta a připravena k použití svítí konstantně zeleně - zvedací kazeta je v pohybu nebo zatížena bliká červeně - kazeta potřebuje dobít svítí konstantně červeně - kazeta je zablokovaná a hlásí chybu (viz. Řešení problémů) Senzor napnutí navíjecího popruhu Zvedací kazeta je vybavena senzorem napnutí navíjecího popruhu, který zabraňuje nechtěnému vysunutí a zamotání navíjecího popruhu. Aby bylo možné vysunout aktivovaný navíjecí popruh (páčka směřuje k vytahovanému popruhu) ze zvedací kazety, musí být navíjecí popruh napnutý. To znamená, že pokud je zvedací kazeta položena a nezatížena, je třeba zároveň vytahovat navíjecí popruh a držet stisknuté tlačítko DOLŮ. Zvedací kazeta ROOMER Návod k obsluze 11

12 Použití kazety Pro zvedání pacienta stiskněte tlačítko NAHORU. (na dálkovém ovládání 4, na kazetě 11 ) Pro spouštění pacienta stiskněte tlačítko DOLŮ. (na dálkovém ovládání 5, na kazetě 12 ) 7 3 Pokud je shora páčky 17 viditelný šedý knoflík, je aktivní popruh 7 vycházející z šedého výstupu kazety. Pokud je shora páčky 17 viditelný červený knoflík, je aktivní popruh 6 vycházející z červeného výstupu kazety. Varování! Páčka 17 musí vždy ukazovat směrem k popruhu, na kterém je kazeta zavěšena! Pokud kazeta visí na jednom popruhu a páčka 17 je přepnuta na druhý volný popruh, může dojít při nadzvednutí kazety k uvolnění popruhu, na kterém kazeta visí. V tomto případě ihned přepněte páčku 17 zpět směrem k zavěšenému popruhu, aby se předešlo mimovolnénu uvolnění popruhu. Pokud tlačítka nefungují, zkontrolujte tlačítko Nouzového vypínání (je-li ve výbavě) a uvolněte jej pokud je zmáčknuto Zvedací kazeta ROOMER Návod k obsluze 12

13 Nastavitelné rameno Nastavte nastavitelné rameno 8 do konstrukcí předem určené polohy. Ujistěte se, že háky 9 na obou stranách ramene jsou ve stejné poloze. Umístěte pacientský závěs pod pacienta dle instrukcí přiložených k pacientskému závěsu a zahákněte oka závěsu na háky kazety 9, Zkontrolujte, zda je závěs správně zavěšen na háky kazety 9, Háky nastavitelného ramene mají 3 nastavitelné polohy. Pro změnu polohy pootočte hák o ¼ otáčky a zároveň hák vytahujte nebo zasouvejte do požadované polohy. Háky samy zapadnou na své určené místo, proto je nutné opakovat ¼ otáčky pokud přecházíte přes prostřední polohu (2) - viz. obrázek B. 9 8 obrázek B Zvedací kazeta ROOMER Návod k obsluze 13

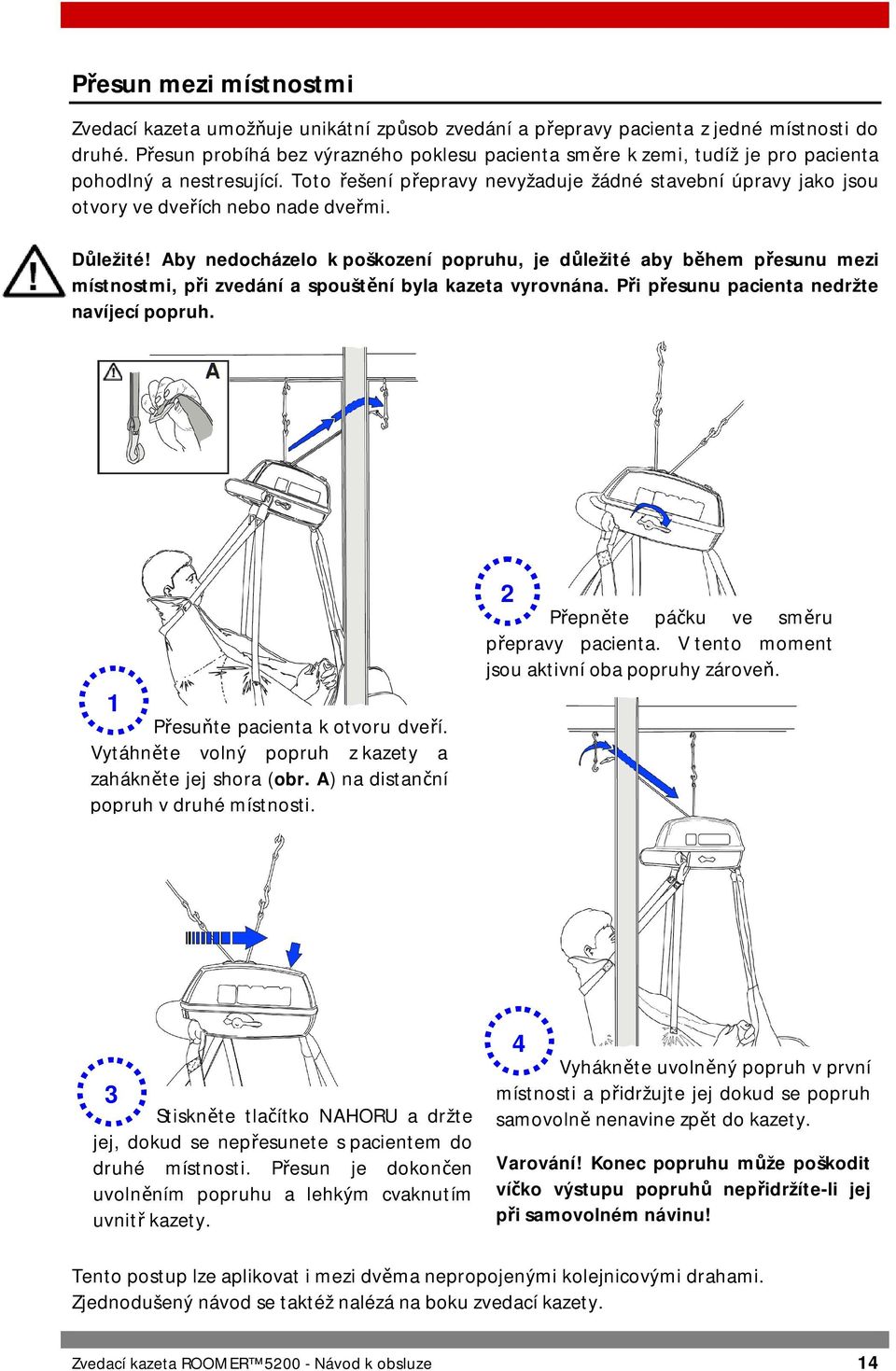

14 Přesun mezi místnostmi Zvedací kazeta umožňuje unikátní způsob zvedání a přepravy pacienta z jedné místnosti do druhé. Přesun probíhá bez výrazného poklesu pacienta směre k zemi, tudíž je pro pacienta pohodlný a nestresující. Toto řešení přepravy nevyžaduje žádné stavební úpravy jako jsou otvory ve dveřích nebo nade dveřmi. Důležité! Aby nedocházelo k poškození popruhu, je důležité aby během přesunu mezi místnostmi, při zvedání a spouštění byla kazeta vyrovnána. Při přesunu pacienta nedržte navíjecí popruh. 1 Přesuňte pacienta k otvoru dveří. Vytáhněte volný popruh z kazety a zahákněte jej shora (obr. A) na distanční popruh v druhé místnosti. 2 Přepněte páčku ve směru přepravy pacienta. V tento moment jsou aktivní oba popruhy zároveň. 3 Stiskněte tlačítko NAHORU a držte jej, dokud se nepřesunete s pacientem do druhé místnosti. Přesun je dokončen uvolněním popruhu a lehkým cvaknutím uvnitř kazety. 4 Vyhákněte uvolněný popruh v první místnosti a přidržujte jej dokud se popruh samovolně nenavine zpět do kazety. Varování! Konec popruhu může poškodit víčko výstupu popruhů nepřidržíte-li jej při samovolném návinu! Tento postup lze aplikovat i mezi dvěma nepropojenými kolejnicovými drahami. Zjednodušený návod se taktéž nalézá na boku zvedací kazety. Zvedací kazeta ROOMER Návod k obsluze 14

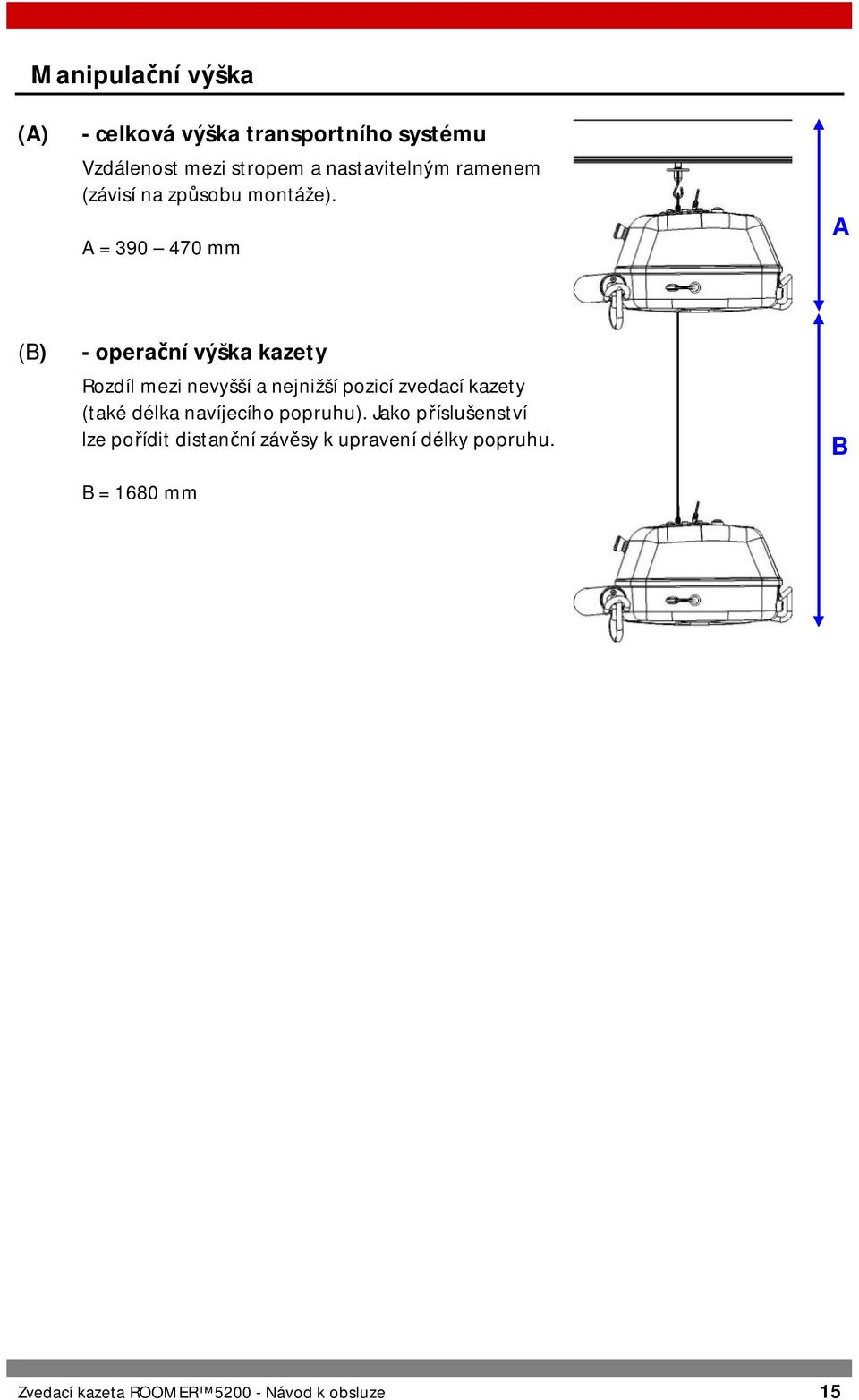

15 Manipulační výška (A) - celková výška transportního systému Vzdálenost mezi stropem a nastavitelným ramenem (závisí na způsobu montáže). A = mm A (B) - operační výška kazety Rozdíl mezi nevyšší a nejnižší pozicí zvedací kazety (také délka navíjecího popruhu). Jako příslušenství lze pořídit distanční závěsy k upravení délky popruhu. B = 1680 mm B Zvedací kazeta ROOMER Návod k obsluze 15

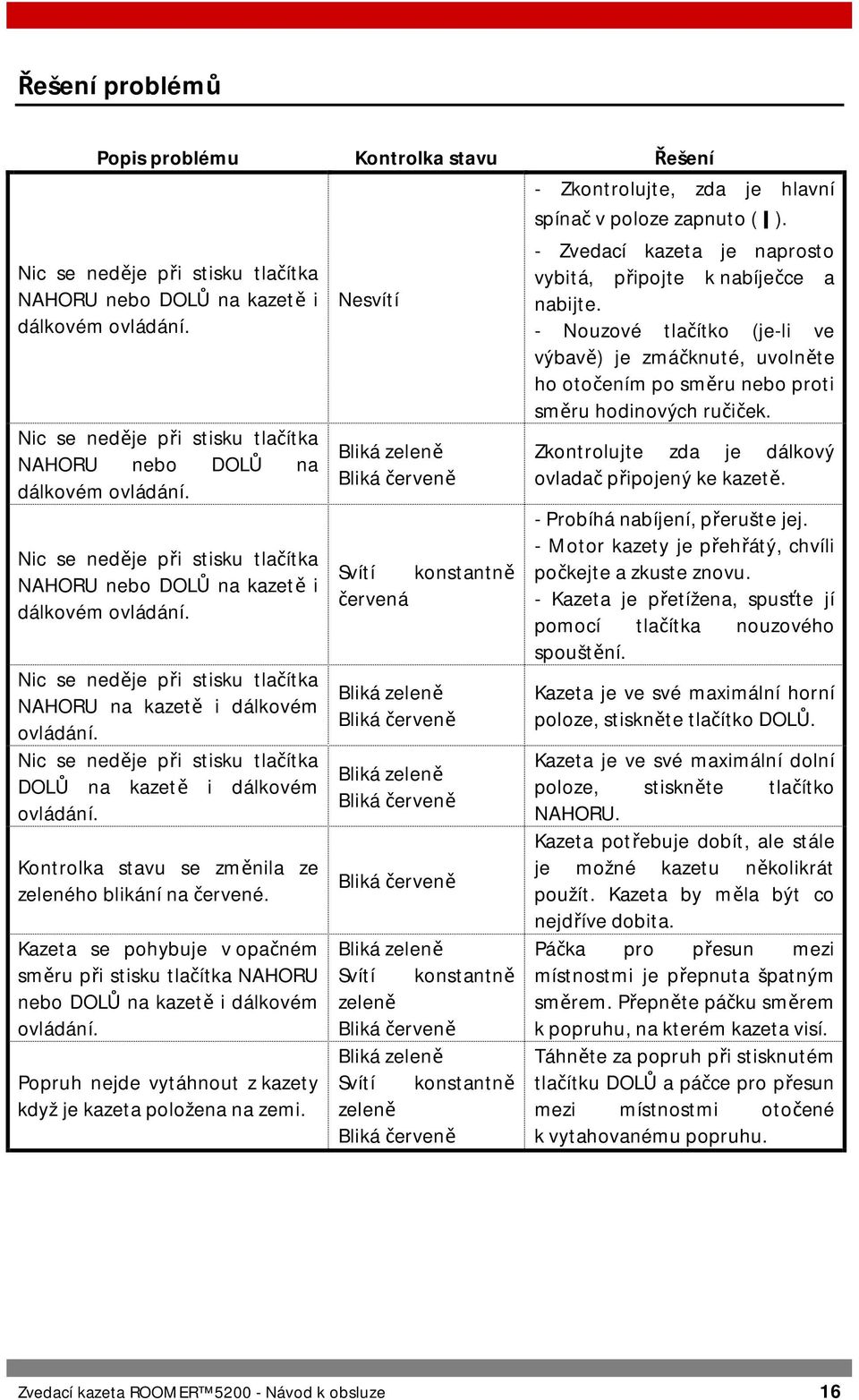

16 Řešení problémů Popis problému Kontrolka stavu Nic se neděje při stisku tlačítka NAHORU nebo DOLŮ na kazetě i Nesvítí dálkovém ovládání. Nic se neděje při stisku tlačítka Bliká zeleně NAHORU nebo DOLŮ na Bliká červeně dálkovém ovládání. Řešení - Zkontrolujte, zda je hlavní spínač v poloze zapnuto ( I ). - Zvedací kazeta je naprosto vybitá, připojte k nabíječce a nabijte. - Nouzové tlačítko (je-li ve výbavě) je zmáčknuté, uvolněte ho otočením po směru nebo proti směru hodinových ručiček. Zkontrolujte zda je dálkový ovladač připojený ke kazetě. - Probíhá nabíjení, přerušte jej. - Motor kazety je přehřátý, chvíli Nic se neděje při stisku tlačítka Svítí konstantně počkejte a zkuste znovu. NAHORU nebo DOLŮ na kazetě i červená - Kazeta je přetížena, spusťte jí dálkovém ovládání. pomocí tlačítka nouzového spouštění. Nic se neděje při stisku tlačítka Bliká zeleně Kazeta je ve své maximální horní NAHORU na kazetě i dálkovém Bliká červeně poloze, stiskněte tlačítko DOLŮ. ovládání. Nic se neděje při stisku tlačítka Kazeta je ve své maximální dolní Bliká zeleně DOLŮ na kazetě i dálkovém poloze, stiskněte tlačítko Bliká červeně ovládání. NAHORU. Kazeta potřebuje dobít, ale stále Kontrolka stavu se změnila ze je možné kazetu několikrát Bliká červeně zeleného blikání na červené. použít. Kazeta by měla být co nejdříve dobita. Páčka pro přesun mezi Kazeta se pohybuje v opačném Bliká zeleně směru při stisku tlačítka NAHORU Svítí konstantně místnostmi je přepnuta špatným směrem. Přepněte páčku směrem nebo DOLŮ na kazetě i dálkovém zeleně k popruhu, na kterém kazeta visí. ovládání. Bliká červeně Bliká zeleně Táhněte za popruh při stisknutém Popruh nejde vytáhnout z kazety Svítí konstantně tlačítku DOLŮ a páčce pro přesun mezi místnostmi otočené když je kazeta položena na zemi. zeleně Bliká červeně k vytahovanému popruhu. Zvedací kazeta ROOMER Návod k obsluze 16

17 Prohlídky, kontrola a údržba Péče o zvedací kazetu Kazeta by měla být nabíjena každou noc. Na čištění krytu můžete použít běžné saponátové přípravky. Po očištění otřete kazetu do sucha. NEPOUŽÍVEJTE organická rozpouštědla ani jiné silné čistící prostředky! Pro desinfekci použijte pouze přípravky, které nepoškozují materiál kazety. Nikdy zvedací kazetu neponořujte a nepolévejte jakoukoliv tekutinou. Kazeta by měla být vždy při čištění vypnutá (Hlavní vypínač v poloze 0 ). Pokud kazetu několik dní nepoužíváte, vypněte ji (Hlavní vypínač do polohy 0 ), jinak dojde k jejímu vybití. Přeprava a skladování Během přepravy nebo pokud není kazeta delší dobu používána, musí být kazeta vypnuta (Hlavní vypínač v poloze 0 ), jinak dojde k jejímu vybití. Kazetu je nutno dobít 1 za 2 měsíce, jinak dojde k znehodnocení akumulátorů. Před opětovným zahájením provozu kazety je nutno kazetu plně dobít. Klimatické podmínky by se měly pohybovat v následujících rozmezích - okolní teplota od 0 C do 50 C, relativní vlhkost vzduchu od 30 % do 80 % a tlak vzduchu od 790 hpa do 1060 hpa. Předpokládaná životnost Životnost kazety je zvedacích cyklů při maximální zátěži nebo 10 let s pravidelným servisem a kontrolami. Životnost akumulátorů zvedací kazety je 6 měsíců. Zvedací kazeta ROOMER Návod k obsluze 17

18 Roční kontrola V souladu se standardy pro zvedací kazety pacientů, musí být celý stropní transportní systém alespoň jednou ročně kontrolován pověřeným pracovníkem autorizované servisní firmy. Termíny sleduje uživatel (vlastník) zařízení. Kontrola zahrnuje kontrolu kompletnosti a opotřebení systému, kontrolu kotvících prvků systému a nosné konstrukce. Jednotlivé úkony stanovují předpisy dodavatele, které jsou v souladu s ČSN EN ISO Výsledek prohlídky a provedené opravy se zaznamenávají do kontrolní knihy. Měsíční kontrola Měsíční kontrola je zaměřena především na kontrolu navíjecího popruhu. Popruhy se na vady kontrolují po celé délce. V případě, že je pás poškozen, kontaktujte prosím svého dodavatele. Kontrolu provádí a výsledek do kontrolní knihy zapisuje pověřený proškolený pracovník určený vlastníkem. V kontrolní knize musí být rovněž uvedeno datum provedení nápravného opatření k zaznamenaným zjištěním závad. Denní kontrola Denní kontrola zahrnuje kontrolu pacientského závěsu před každým použitím. V případě, že závěs vykazuje známky opotřebení (uvolněné nitě, poškozená látka) je potřeba jej vyměnit. Případné nalezené závady jsou zapisovány do kontrolní knihy dodané s každým systémem. Kontrolu a zápis provádí proškolená obsluha zařízení. Důležité! Při zjištění jakékoliv závady je nutno kazetu ihned odstavit z provozu! Zvedací kazeta ROOMER Návod k obsluze 18

19 Záruka, servis a recyklace Záruka Na toto zařízení se poskytuje záruka v rozsahu uvedeném ve smlouvě nebo záručním listu. Servis Pokud jsou uživatelem během kontrol zjištěny jakékoliv závady, opotřebení či jiná poškození, kontrolující osoba bezprostředně informuje odpovědnou osobu vlastníka. Veškeré servisní zásahy do zařízení provádí servisní pracovník autorizované servisní organizace na základě objednávky vlastníka. Při periodických ročních kontrolách jsou vyměňovány nadměrně opotřebované díly a provádí se seřizování kolejnicové dráhy i kazety na požadované hodnoty. Navíjecí popruhy kazety musí být vyměněny nejpozději po dvou letech provozu kazety. O vyměněných dílech a provedených servisních pracích provádí servisní pracovník zápis do kontrolní knihy. Servis v ČR provádí firma: ERILENS s.r.o. Papírenská 114/ Praha 6 tel: fax: roomer@erilen.cz Recyklace Veškeré části kazety včetně obalu jsou vyrobeny z materiálů recyklovatelných podle státních předpisů pro recyklaci. Kazeta musí být řádně recyklována a nesmí být vyhozena do kontejneru pro komunální odpad. Vyřazenou zvedací kazetu můžete předat k likvidaci výrobci nebo svému dodavateli. Upozornění! Obsahuje hermetické olověné (Pb) akumulátory. Vyřazené akumulátory předejce výrobci nebo svému dodavateli k ekologické recyklaci. Zvedací kazeta ROOMER Návod k obsluze 19

20 ERILENS s.r.o., Papírenská 114/5, Praha 6 tel: , fax: , roomer@erilen.cz Návod k obsluze Zvedací kazeta ROOMER 5200 (Rev JV)
