3 Instalace (provedení s filtrem) Řiďte se číselným pořadím 1-2 3

4 Instalace (provedení s odtahem) Řiďte se číselným pořadím 1-2 3

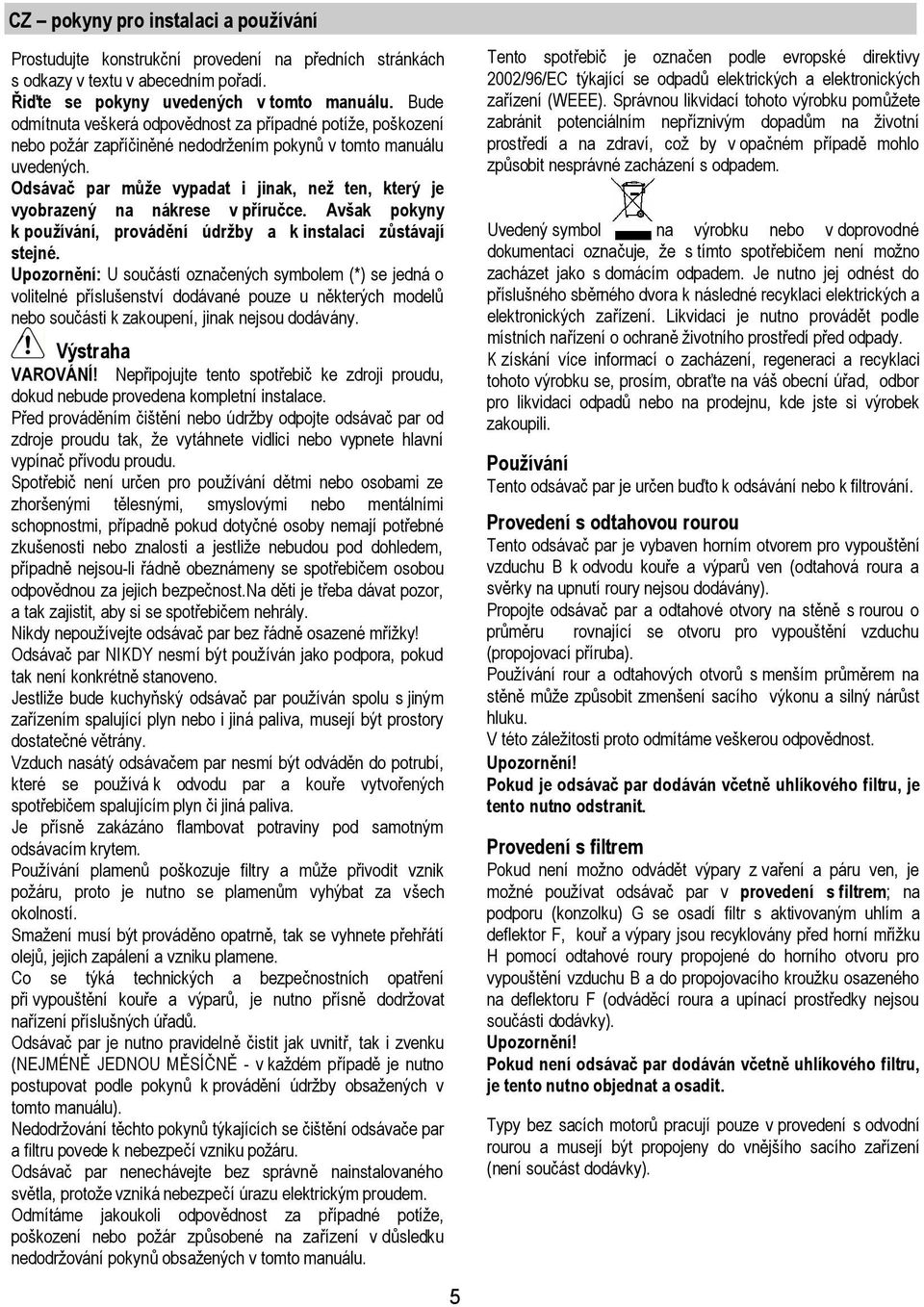

5 CZ pokyny pro instalaci a používání Prostudujte konstrukční provedení na předních stránkách s odkazy v textu v abecedním pořadí. Řiďte se pokyny uvedených v tomto manuálu. Bude odmítnuta veškerá odpovědnost za případné potíže, poškození nebo požár zapříčiněné nedodržením pokynů v tomto manuálu uvedených. Odsávač par může vypadat i jinak, než ten, který je vyobrazený na nákrese v příručce. Avšak pokyny k používání, provádění údržby a k instalaci zůstávají stejné. Upozornění: U součástí označených symbolem (*) se jedná o volitelné příslušenství dodávané pouze u některých modelů nebo součásti k zakoupení, jinak nejsou dodávány. Výstraha VAROVÁNÍ! Nepřipojujte tento spotřebič ke zdroji proudu, dokud nebude provedena kompletní instalace. Před prováděním čištění nebo údržby odpojte odsávač par od zdroje proudu tak, že vytáhnete vidlici nebo vypnete hlavní vypínač přívodu proudu. Spotřebič není určen pro používání dětmi nebo osobami ze zhoršenými tělesnými, smyslovými nebo mentálními schopnostmi, případně pokud dotyčné osoby nemají potřebné zkušenosti nebo znalosti a jestliže nebudou pod dohledem, případně nejsou-li řádně obeznámeny se spotřebičem osobou odpovědnou za jejich bezpečnost.na děti je třeba dávat pozor, a tak zajistit, aby si se spotřebičem nehrály. Nikdy nepoužívejte odsávač par bez řádně osazené mřížky! Odsávač par NIKDY nesmí být používán jako podpora, pokud tak není konkrétně stanoveno. Jestliže bude kuchyňský odsávač par používán spolu s jiným zařízením spalující plyn nebo i jiná paliva, musejí být prostory dostatečné větrány. Vzduch nasátý odsávačem par nesmí být odváděn do potrubí, které se používá k odvodu par a kouře vytvořených spotřebičem spalujícím plyn či jiná paliva. Je přísně zakázáno flambovat potraviny pod samotným odsávacím krytem. Používání plamenů poškozuje filtry a může přivodit vznik požáru, proto je nutno se plamenům vyhýbat za všech okolností. Smažení musí být prováděno opatrně, tak se vyhnete přehřátí olejů, jejich zapálení a vzniku plamene. Co se týká technických a bezpečnostních opatření při vypouštění kouře a výparů, je nutno přísně dodržovat nařízení příslušných úřadů. Odsávač par je nutno pravidelně čistit jak uvnitř, tak i zvenku (NEJMÉNĚ JEDNOU MĚSÍČNĚ - v každém případě je nutno postupovat podle pokynů k provádění údržby obsažených v tomto manuálu). Nedodržování těchto pokynů týkajících se čištění odsávače par a filtru povede k nebezpečí vzniku požáru. Odsávač par nenechávejte bez správně nainstalovaného světla, protože vzniká nebezpečí úrazu elektrickým proudem. Odmítáme jakoukoli odpovědnost za případné potíže, poškození nebo požár způsobené na zařízení v důsledku nedodržování pokynů obsažených v tomto manuálu. 5 Tento spotřebič je označen podle evropské direktivy 2002/96/EC týkající se odpadů elektrických a elektronických zařízení (WEEE). Správnou likvidací tohoto výrobku pomůžete zabránit potenciálním nepříznivým dopadům na životní prostředí a na zdraví, což by v opačném případě mohlo způsobit nesprávné zacházení s odpadem. Uvedený symbol na výrobku nebo v doprovodné dokumentaci označuje, že s tímto spotřebičem není možno zacházet jako s domácím odpadem. Je nutno jej odnést do příslušného sběrného dvora k následné recyklaci elektrických a elektronických zařízení. Likvidaci je nutno provádět podle místních nařízení o ochraně životního prostředí před odpady. K získání více informací o zacházení, regeneraci a recyklaci tohoto výrobku se, prosím, obraťte na váš obecní úřad, odbor pro likvidaci odpadů nebo na prodejnu, kde jste si výrobek zakoupili. Používání Tento odsávač par je určen buďto k odsávání nebo k filtrování. Provedení s odtahovou rourou Tento odsávač par je vybaven horním otvorem pro vypouštění vzduchu B k odvodu kouře a výparů ven (odtahová roura a svěrky na upnutí roury nejsou dodávány). Propojte odsávač par a odtahové otvory na stěně s rourou o průměru rovnající se otvoru pro vypouštění vzduchu (propojovací příruba). Používání rour a odtahových otvorů s menším průměrem na stěně může způsobit zmenšení sacího výkonu a silný nárůst hluku. V této záležitosti proto odmítáme veškerou odpovědnost. Upozornění! Pokud je odsávač par dodáván včetně uhlíkového filtru, je tento nutno odstranit. Provedení s filtrem Pokud není možno odvádět výpary z vaření a páru ven, je možné používat odsávač par v provedení s filtrem; na podporu (konzolku) G se osadí filtr s aktivovaným uhlím a deflektor F, kouř a výpary jsou recyklovány před horní mřížku H pomocí odtahové roury propojené do horního otvoru pro vypouštění vzduchu B a do propojovacího kroužku osazeného na deflektoru F (odváděcí roura a upínací prostředky nejsou součásti dodávky). Upozornění! Pokud není odsávač par dodáván včetně uhlíkového filtru, je tento nutno objednat a osadit. Typy bez sacích motorů pracují pouze v provedení s odvodní rourou a musejí být propojeny do vnějšího sacího zařízení (není součást dodávky).

6 Instalace Minimální vzdálenost mezi nosným povrchem varných nádob na varné desce a nejnižší částí odsávače par nad sporákem nesmí být menší než 60 cm od elektrických vařičů a 70 cm od plynových nebo smíšených vařičů. Pokud pokyny pro instalaci plynové varné desky určují větší vzdálenost, potom je nutno ji dodržovat. Elektrické propojení Hodnoty na zdroji proudu musejí odpovídat jmenovitému výkonu označenému na štítku umístěnému uvnitř odsávacího krytu. Pokud má zařízení vidlici, propojte odsávač par do zdířky polohované na přístupném místě, a to podle stávajících nařízení. Pokud není zařízení opatřeno vidlicí (napojení přímo do zdroje proudu) nebo není-li zdířka polohována na přístupném místě, použijte bipolární vypínač podle norem, který bude zaručovat úplné odpojení od zdroje proudu za podmínek týkajících se vzniku nadproudu kategorie III, ve shodě s instalačními pokyny. Varování: Před vlastním propojením obvodu odsávače par na zdroj proudu a překontrolováním účinné funkce vždy zkontrolujte správné sestavení kabelu pro přívod ze zdroje proudu. Sestavení Před zahájením instalace: Zkontrolujte, aby byl zakoupený výrobek vhodné velikosti pro vybraný instalační prostor. K ulehčení instalace vyndejte ploché filtry a ostatní části zde popsané, rozeberte a osaďte je. K jejich demontáži viz příslušné odstavce. Pokud je/jsou v dodávce, vyndejte aktivní uhlíkový (*) filtr/filtry (viz také příslušný odstavec). Filtr/filtry je třeba osadit pouze v případě, kdy zamýšlíte používat odsávací kryt u provedení s filtrem. Překontrolujte (z přepravních důvodů), aby se uvnitř odsávacího krytu nenacházel žádný dodávaný materiál (např. sáčky se šrouby (*), záruky (*) atd.; tyto předměty odstraňte a schovejte je. Je-li to možné, odpojte a odsuňte volně stojící nebo zásuvné sporáky od otvorů skříněk, tím si získáte snazší přístup k zadní stěně/stropu. V opačném případě položte na desku kuchyňské linky nebo desku sporáku tlusté ochranné zakrytování, čímž je ochráníte před možným poškozením nebo padajícími úlomky. Pro sestavování jednotky si vyberte rovný povrch. Povrch přikryjte ochranným krytováním a vložte do něho všechny součásti krytu odsávače par a kovové součásti. Během elektrické instalace odpojte odsávač par vypnutím hlavního domácího vypínače. Navíc zkontrolujte, zdali se v blízkosti instalačního prostoru odsávače par nachází elektrická zdířka a je-li možno propojit zařízení na odvod výparů ven (pouze u provedení s odsáváním). Proveďte veškeré nutné zednické práce (např. instalace elektrické zdířky, případně otvoru pro průchod odvodní trubky). K dispozici jsou expanzní stěnové hmoždinky k upevnění odsávače par na většinu typů stěn/stropů. Avšak vhodnost 6 materiálů musí posoudit kvalifikovaný technik, a to podle typu stěny/stropu. Stěna/strop musejí být dostatečné pevné, aby unesly hmotnost odsávače par. Toto zařízení není možné upevnit ke stěně pomocí kachliček, cementové kaše, lepidla nebo silikonu. Je možno pouze upevnění k povrchu. Před zahájením instalace: Zkontrolujte, aby byl zakoupený výrobek vhodné velikosti pro vybraný instalační prostor. K ulehčení instalace vyndejte ploché filtry a ostatní části zde popsané, rozeberte a osaďte je. K jejich demontáži viz příslušné odstavce. Pokud je/jsou v dodávce, vyndejte aktivní uhlíkový (*) filtr/filtry (viz také příslušný odstavec). Filtr/filtry je třeba osadit pouze v případě, kdy zamýšlíte používat odsávací kryt u provedení s filtrem. Překontrolujte (z přepravních důvodů), aby se uvnitř odsávacího krytu nenacházel žádný dodávaný materiál (např. sáčky se šrouby (*), záruky (*) atd.; tyto předměty odstraňte a schovejte je. Je-li to možné, odpojte a odsuňte volně stojící nebo zásuvné sporáky od otvorů skříněk, tím si získáte snazší přístup k zadní stěně/stropu. V opačném případě položte na desku kuchyňské linky nebo desku sporáku tlusté ochranné zakrytování, čímž je ochráníte před možným poškozením nebo padajícími úlomky. Pro sestavování jednotky si vyberte rovný povrch. Povrch přikryjte ochranným krytováním a vložte do něho všechny součásti krytu odsávače par a kovové součásti. Během elektrické instalace odpojte odsávač par vypnutím hlavního domácího vypínače. Navíc zkontrolujte, zdali se v blízkosti instalačního prostoru odsávače par nachází elektrická zdířka a je-li možno propojit zařízení na odvod výparů ven (pouze u provedení s odsáváním). Proveďte veškeré nutné zednické práce (např. instalace elektrické zdířky, případně otvoru pro průchod odvodní trubky). Popis odsávače par Obr Ovládací panel 2. Tukový filtr 3. Madlo uvolnění tukového filtru 4. Halogenové světlo 5. Lapač výparů 6. Teleskopický komín 7. Vývod vzduchu (používá se pouze u provedení s filtry)

7 Provoz V případě koncentrovaných kuchyňských výparů používejte vysokorychlostní odsávání. Doporučuje se, aby bylo sání odsávače par nad sporákem zapnuto 5 minut před vařením a ponechte sání v provozu během vaření a pak dalších asi 15 minut po dokončení vaření. Model s tlačítkovým panelem A. Zapínání/vypínání světla B. Zapínání/vypínání nasávání a volba minimálního výkonu B+C. Spínač středního výkonu nasávání B+D. E Spínač maximálního výkonu nasávání Ukazatel provozu (vybavení u modelů s kulatými tlačítky) Provozní funkce - 5-tlačítkový elektronický model 1. Tlačítko vypínání motoru 2. Tlačítko zapínání a tlačítko výběru rychlosti otáček motoru LED - rychlost 1 4. LED - rychlost 2 a LED nasycení kovového tukového filtru (v tomto druhém případě bude LED blikat viz pokyny o čištění tukového filtru) Po očištění tukových filtrů zmáčkněte na dobu asi 3 vteřiny tlačítko 1, dokud neuslyšíte akustický signál (písknutí): LED 4 přestane blikat. 5. LED - rychlost 3 a LED nasycení filtru s aktivním uhlím (v tomto druhém případě bude LED blikat viz pokyny o čištění filtru s aktivním uhlím) Po výměně filtru s aktivním uhlím zmáčkněte na dobu asi 3 vteřiny tlačítko 1, dokud neuslyšíte akustický signál (písknutí): LED 5 přestane blikat. Upozornění! LED nasycení filtru s aktivním uhlím není v činnosti. K uvedení do činnosti indikátoru nasycení filtru s aktivním uhlím zmáčkněte na dobu 3 vteřin současně tlačítka 2 a 7, blikat bude pouze LED 4, následně po uplynutí 3 vteřin začne také blikat LED 5, což znamená, že je v činnosti ovládání nasycení filtru s aktivním uhlím. K vypnutí systému opětně zmáčkněte ta samá dvě tlačítka: po uplynutí 3 vteřin přestane blikat LED 5 a zařízení se vypíná. 6. LED intenzivní rychlosti Vypínač Intensive zapínající speed ON intenzivní switch rychlost. Tato This rychlost speed should by se be měla used používat, when the když concentration je koncentrace of kuchyňských cooking fumes výparů or a odours pachů is obzvláště particularly silná strong (např.(for při smažení, example vaření when frying, ryb, atd.). cooking fish etc.). Uvedené The fast rychlé speed otáčky will run budou for v about činnosti 5 po minutes dobu asi and 5 minut then a return potom to the se speed rychlost previously automaticky set automatically vrátí na (1, předešle 2 or nastavenou 3), or switch hodnotu off if no (1, speed 2 nebo was selected. 3), případně, když nebyla zvolena To turn žádná off the rychlost, fast speed, dochází before k vypnutí. the end of the 5 Přejete-li minutes, si press vypnout button vysoké 1 or button otáčky, 2. potom ještě předtím, 8. než OFF uplyne lamp 5 button minut, zmáčkněte tlačítka 1 nebo Tlačítko ON lamp vypnutí buttonsvětla. 9. Tlačítko zapnutí světla. If the hood fails to operate correctly, briefly disconnect it Pokud odsávač par nefunguje správně, krátce ho odpojte od zdroje proudu na dobu asi 5 vteřin, a to vytažením ze zdířky. Potom vidlici zase zapojte do zdířky a zkuste znovu, ještě předtím, než zavoláte servis technické asistence. Provádění údržby Upozornění! Před prováděním jakékoli údržby odpojte odsávač par od přívodu proudu vypnutím stykače a vytažením pojistky stykače. Případně, je-li spotřebič zapojen pomocí vidlice a zásuvky, vytáhněte vidlici ze zásuvky. Čistění Kuchyňský odsávač par je třeba pravidelně čistit (nejméně tak Cleaning často, jak provádíte údržbu tukových filtrů) vnitřně i z venkovní The strany. cooker K čištění hood should používejte be cleaned hadřík regularly namočený (at least v neutrální with the same kapalině frequency se saponátem. with which Nepoužívejte you carry out abrazivní maintenance prostředky. of the fat NEPOUŽÍVEJTE filters) internally ALKOHOL! and externally. Clean using the cloth dampened Upozornění: with neutral liquid detergent. Do not use abrasive products. Zanedbání DO základních NOT USE požadavků ALCOHOL! na čištění odsávacího krytu a nevyměňování WARNING: filtrů může přivodit nebezpečí vzniku požáru. Proto Failure doporučujeme to carry out dodržování the basic těchto cleaning doporučení. recommendations Výrobce of the odmítá cooker jakoukoli hood and odpovědnost replacement za of poškození the filters motoru may nebo cause poškození fire risks. požárem, způsobené nedostatečnou údržbou nebo Therefore, při nedodržení we recommend výše uvedených oserving doporučení. these instructions. Tukový filtr Zachycuje částečky mastnoty při vaření Tento filtr se musí čisti jednou za měsíc (nebo když systém indikace nasycení filtru mastnotou pokud je u vašeho typu - ukazuje nutnost zásahu) s použitím neagresivních saponátů, a to buďto ručně nebo v myčce, která musí být nastavena na krátký cyklus a nízkou teplotu. Pokud budete používat myčku, může dojít k mírné změně barvy filtru, ale tím není ovlivněna účinnost filtru. K demontáži tukového filtru zatáhněte za rukojeť s pružinovým zajištěním. Obr. 2 Filtr z aktivního uhlí (pouze u provedení s filtrem) Tento filtr absorbuje nepříjemné zápachy způsobené vařením Filtr z aktivního uhlí je možno omýt jednou za dva měsíce (nebo když systém indikace nasycení filtru mastnotou pokud je u vašeho typu - ukazuje nutnost zásahu) použitím horké vody a vhodným saponátem nebo v myčce při teplotě 65 C (pokud použijete myčku, zvolte funkci celého cyklu a nedávejte dovnitř nádobí). 7

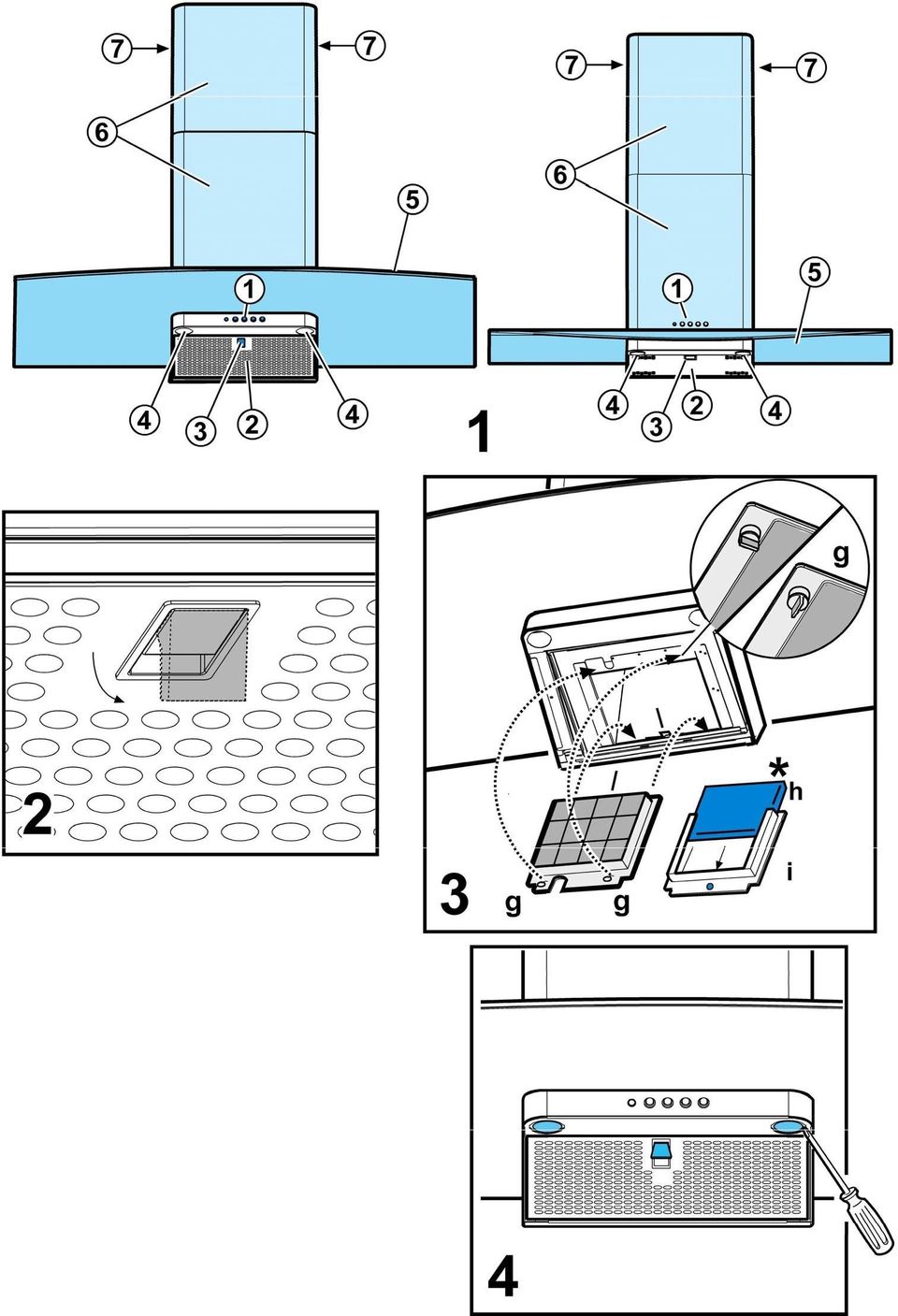

8 Filtr zbavte přebytečné vody, potom vysuňte matraci umístěnou uvnitř plastového rámečku a dejte ho na dobu 10 minut do trouby při teplotě 100 C, aby úplně oschl. Matraci vyměňujte každé 3 roky, nebo když je tkanina poškozená. Otočením knoflíků (g) přidržujících komín k odsávacímu krytu o 90 vysuňte rám držáku filtru. Zasuňte vložku (i) z aktivního uhlí do rámečku (h) a nasaďte tuto sestavu do krytu (j). obr. 3. Je možno používat tradiční uhlíkový filtr, který se nedá ani vyprat nebo regenerovat, musí se ale vyměňovat každé 3 až 4 měsíce. Rámeček držáku uhlíkového filtru je spolu svařen, konečný rámeček dodávaný s odsávačem par se tedy nepoužívá. Vložte rámeček do pláště a upevněte jej 2 plastovými knoflíky. Výměna světel Odsávač par odpojte ze zdroje proudu. Upozornění! Předtím, než se dotknete žárovek, ujistěte se, že došlo k jejich vychladnutí. Obr. 4 S použitím šroubováku jako páčky nebo podobného nástroje pečlivě odchlípněte kryt světla. Vysuňte poškozené světlo a nahraďte ho novým světlem 12V, 20W MAX. 30 Ø V GU4. Proveďte výměnu a znovu nainstalujte žárovku. Pokud světla nesvítí, překontrolujte předtím, než zavoláte servis technické asistence, aby byly žárovky správně osazeny do odpovídajících pouzder. 8
