1 ZADÁNÍ PROGRAMU č.4 Nakreslete výkres sestavy uložení čelního ozubeného kola s přímými zuby (β = 0 ) na hřídeli podle parametrů uvedených v tabulce zadání. Výkres sestavení na formátu nejlépe A2 bude obsahovat zobrazení uložení v podélném řezu v minimálně 2 pohledech (např. pohled zepředu a pohled zleva). Součástí bude také seznam položek vypracovaný na samostatném formátu A4 a přiložený k výkresu sestavení. Dále z této sestavy nakreslete: dílenský výkres hřídele, ozubeného kola a jednoho víka (levého nebo pravého). Zpracujte krátkou technickou zprávu, ve které budou uvedeny zadané hodnoty a provedené výpočty. Postup při vypracování: Typ zadání vyhledejte podle počátečního písmene svého příjmení. Podle zadaných vstupních hodnot modulu a počtu zubů proveďte výpočet geometrických parametrů čelního ozubeného kola s přímými zuby (dle tab. 2). Ostatní rozměry jednotlivých dílů sestavy vyhledejte ve Strojnických tabulkách nebo vhodně zvolte v závislosti na rozměrech zadaných ložisek a dle toho, zda se jedná o normalizované díly nebo nenormalizované (kde tvar si volíte sami). Typy ložisek ani základní uspořádání sestavy nijak radikálně neměňte. Popis jednotlivých částí sestavy je uveden v obrázku na str. 2. Nejprve začněte zpracovávat výkres sestavení. Z výpočtu ozubení budete znát hlavní rozměry ozubeného kola (průměr hlavové kružnice zaokrouhlený na 1 desetinné místo a šířku kola na celé milimetry) a můžete jej zakreslit v měřítku do středu výkresu. Vyhledejte si rozměry zadaných ložisek a ve vhodné vzdálenosti (raději blíže ozubenému kolu) je zakreslete po stranách kola. Doplňte pojistnými a spojovacími prvky, vytvarujte víka a nakreslete připevňovací šrouby. Volný konec hřídele s drážkou pro pero těsné dle ČSN volte jako dlouhý konec dle ČSN Po nakreslení sestavy z ní následně vyberte tvar hřídele, ozubeného kola a jednoho víka a na zvláštních výkresech z nich zpracujte dílenské výkresy, tedy doplňte všemi kótami a údaji potřebnými pro výrobu. Následně zpracujte technickou zprávu. Tabulka zadání: Počáteční písmeno Modul ozubení m n [mm] Poč. zubů z [-] Typ levého ložiska Typ pravého ložiska šířka ozubení b [mm] A - G H - L M R S - Z Rady pro formální úpravu: Práce může být zpracovaná ručně tužkou na papír (min. formátu A3, lépe A2) nebo může být zpracovaná v elektronické podobě (AutoCAD, Inventor apod.). V případě elektronického zpracování není nutné výkresy ani zprávu tisknout, lze je zaslat em na adresu: milena.hrudickova@vsb.cz. V tomto případě přílohy zasílejte nejlépe ve formátu *.pdf. Technická zpráva bude obsahovat úvodní list s názvem práce a jménem studenta. Na dalších listech bude uvedeno konkrétní zadání (z tabulky uvedené výše) a výpočet rozměrů ozubeného kola dle tab. 2 včetně označení veličin a jejich jednotek. Pro ruční zpracování je k dispozici předtištěné popisové pole a seznam položek ve formátu *.pdf na stránkách katedry částí a mechanismů strojů: (ke stažení soubory podpory tech. kreslení). Popisové pole je možno na formát výkresu nalepit. 1

Součástí bude také seznam položek vypracovaný na samostatném formátu A4 a přiložený k výkresu sestavení.

2 Levé ložisko Pravé ložisko Normalizovaný dlouhý konec hřídele Metrický závit s jemným stoupáním pro KM matici Hřídelové těsnění Gufero Pojistný kroužek pro díry Pojistná KM matice Ozubené kolo Popis jednotlivých částí sestavy Pero těsné Zápich dle ČSN tvaru G Pojistný kroužek pro hřídele 2

kroužek pro díry Pojistná KM matice Ozubené kolo Popis jednotlivých částí

3 3 Příklad vypracování výkresu sestavení včetně bočního pohledu, označení položek a hlavních a připojovacích rozměrů.

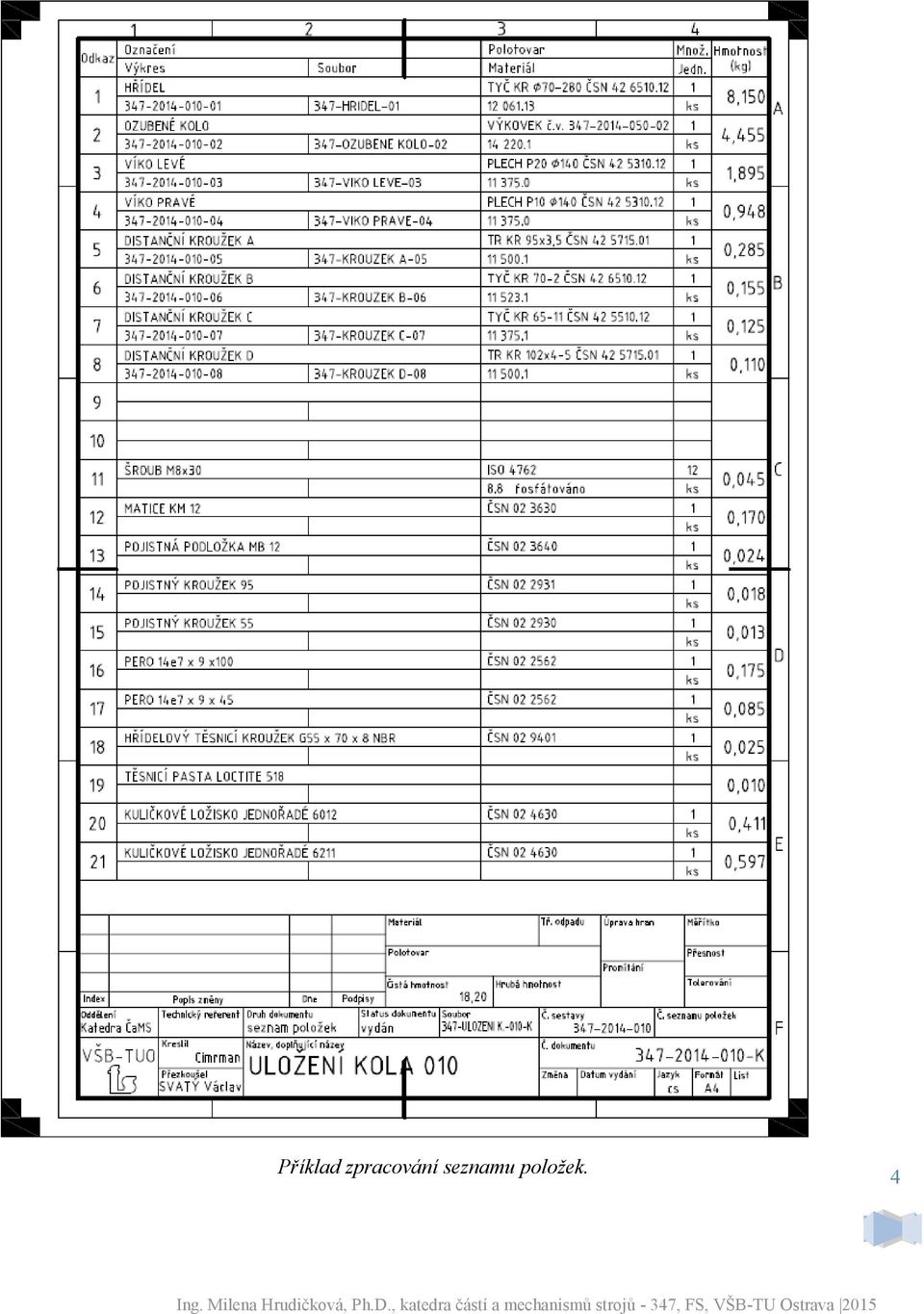

4 Příklad zpracování seznamu položek. 4

5 Tab. 2. Základní rozměrový výpočet čelního soukolí se šikmými zuby se standardním profilem dle ČSN ( = 20, h a = 1.m n ; h f = 1,25.m n ).Platí i pro kola s přímým ozubením ( = 0 ). Zadáno Název veličiny Modul (normálný) Počet zubů Úhel sklonu zubů Smysl úhlu sklonu zubů Výpočtový vztah m n z pravý (P) nebo levý (L) Dáno normou, normálný základní profil dle ČSN Výpočet Poměrná šířka ozubení (= b / m n = 10 až 20) Úhel záběru (normálný) = n = 20 Výška hlavy zubu h a = 1. m n Výška paty zubu h f = 1,25. m n Šířka ozubení b =. m n Modul čelní m t = m n / cos Průměr roztečné kružnice d = z. m t Průměr hlavové kružnice d a = d + 2.h a Průměr patní kružnice d f = d 2.h f Čelní úhel záběru t = arctg ( tg n / cos ) Průměr základní kružnice d b = d. cos t Rozteč v čelní rovině p t = π. m t Kóty v tomto obrázku znázorňují údaje vypočítané výše a slouží pouze k nakreslení tvaru ozubeného kola. Nekótují se všechny na dílenském výkrese! Z uvedených kót se na dílenském výkrese kótují pouze průměr hlavové kružnice ϕ d a zaokrouhlený na 1 desetinné místo a lícovaný (např. h9) a šířka kola b zaokrouhlená na celé milimetry. Na následujících obrázcích jsou uvedeny příklady zpracovaných dílenských výkresů hřídele a čelního ozubeného kola se šikmými zuby. Výkresy mohou sloužit jako vzorové, lze z nich čerpat poučení o způsobu zpracování Vašich výkresů. 5

Poměrná šířka ozubení (= b / m n = 10 až 20) Úhel záběru (normálný) = n = 20 Výška hlavy zubu h a = 1. m n Výška paty zubu h f = 1,25. m n Šířka ozubení b =.

6 Příklad dílenského výkresu hřídele: 6

7 Příklad dílenského výkresu čelního ozubeného kola se šikmými zuby: 7

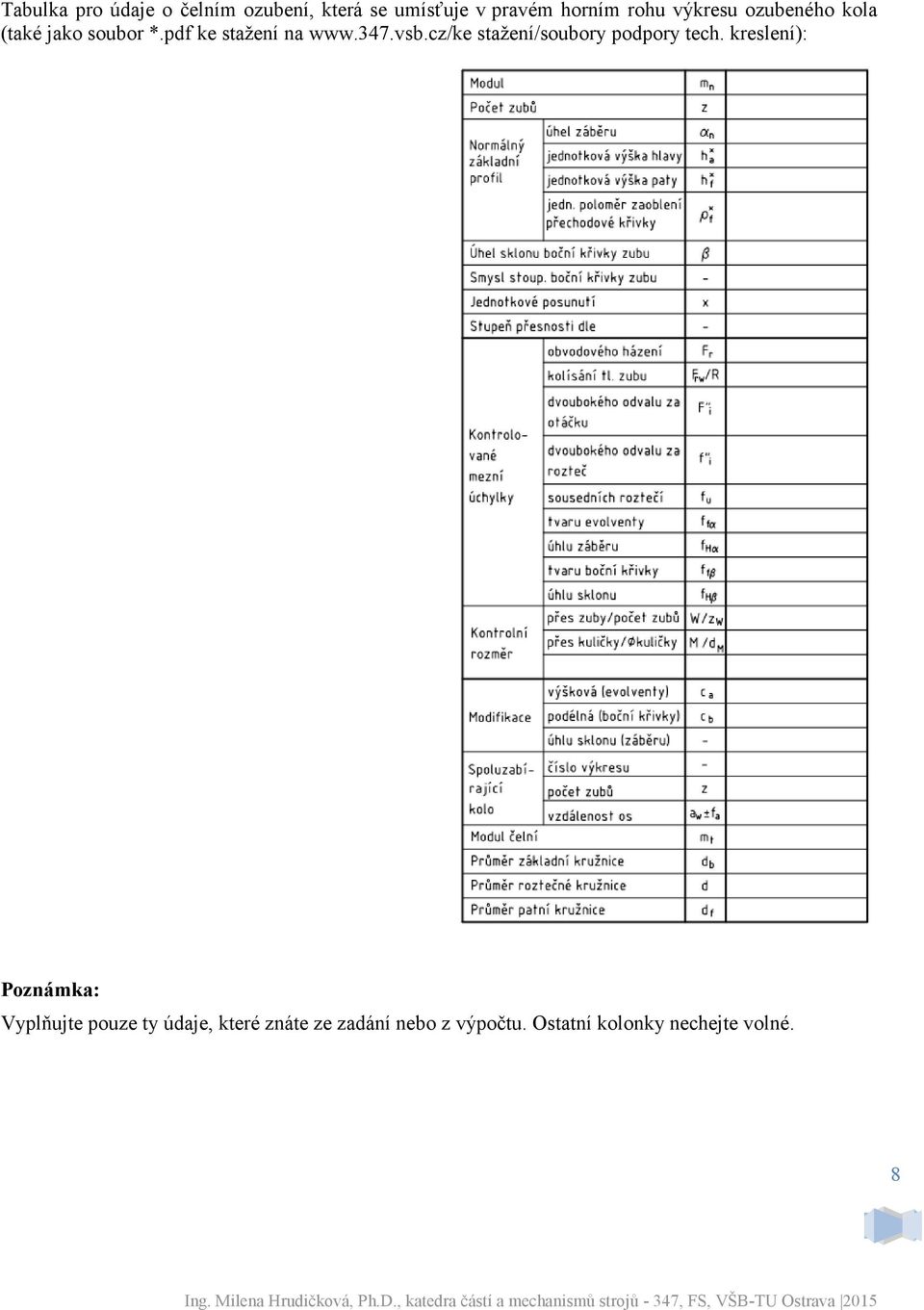

8 Tabulka pro údaje o čelním ozubení, která se umísťuje v pravém horním rohu výkresu ozubeného kola (také jako soubor *.pdf ke stažení na stažení/soubory podpory tech. kreslení): Poznámka: Vyplňujte pouze ty údaje, které znáte ze zadání nebo z výpočtu. Ostatní kolonky nechejte volné. 8
