1 VNITŘNÍ STĚNY PŘÍČKY VNITŘNÍ STĚNY PŘÍČKY Vydání: červenec 2019

2 OBSAH ÚVOD VNITŘNÍ STĚNY Úvod 2 Možnosti aplikace izolace Knauf Insulation 3 Lehká montovaná vnitřní stěna 4 Vybrané vnitřní stěny a jejich vlastnosti 5 Předsazené lehké montované stěny 6 Vzduchová neprůzvučnost vybrané typy příček 7 Zvukově-izolační vlastnosti 8 Požární odolnost 9 Tepelně-izolační vlastnosti 9 Vnitřní dělící stěny příčky musí plnit celou řadu funkcí. Hovoříme-li o příčkách, tak se zpravidla jedná o nenosné stěny, jejichž hlavním úkolem je dispoziční členění vnitřních prostor budovy. Příčky musí dosáhnout příslušné úrovně vzduchové neprůzvučnosti a požární odolnosti. Občas se opomíjí skutečnost, že na příčky jsou kladeny také požadavky tepelně-technické. Konstrukce lehkých montovaných příček umožňují dosáhnout všech zmíněných požadavků bez zbytečného statického zatížení, například stropních konstrukcí. Na neprůzvučnost lehké dělící stěny příčky má vliv například tuhost a hmotnost opláštění stěny (např. sádrokartonovými nebo sádrovláknitými deskami) nebo vlastnosti nosné konstrukce; vytvořené z CW a UW profilů, případně z vhodných dřevěných konstrukčních hranolů. Zásadní vliv má však také kvalita izolace, která se vkládá do konstrukce jako vnitřní zvukově pohltivá výplň. Na účinnost pohltivé výplně má vliv celá řada faktorů, například pružnost výplně a optimální otevřenost její struktury. Izolační materiály z minerální vlny Knauf Insulation jsou ideálním materiálem pro izolaci vnitřních dělících konstrukcí, stěn nebo například stropů či podhledů. Krom vysoké schopnosti pohlcovat hluk jsou přirozeně nehořlavé a zvyšují tak požární odolnost každé konstrukce ve které jsou použity. Ve spojení s konstrukčními systémy Knauf umožňují dosáhnout špičkových parametrů akustických, protipožárních i tepelně-technických. Zásady montáže 10 Doporučené izolace z minerální vlny Knauf Insulation 11 AKTUALIZOVAT AŽ BUDE VŠE OK VÝHODY SÁDROKARTONOVÝCH SYSTÉMŮ KNAUF Zvuková izolace Prostorová akustika Variabilita prostoru Více užitného prostoru Lehká konstrukce Individuální design Rychlá a snadná montáž Komfortní a zdravé klima 2

3 ŠKOLA AKUSTIKY Motocykl, kotoučová pila, zbíječka Lednička Normální hovor Sekačka na trávu Limit obytný prostor přes den 60 Stresová hranice 70 Při dlouhodobém zatížení poškození nervového systému 80 Hranice ochrany sluchu 100 Doporučená mezní úroveň diskotéky a sluchátka Padání sněhu Práh bolesti Tichý hovor Hlasitá zábava, MP3 přehrávač Silný hluk z ulice, křik Letoun, stíhačka 3

4 PROSTOROVÁ AKUSTIKA MÍSTNOSTI VERSUS STAVEBNÍ AKUSTIKA TICHÝ NEBO HLASITÝ? Každý reaguje na zvuky jinak. A zda je zvuková událost vnímána jako hluk, závisí na mnoha různých faktorech. Například, pokud hraje hudba na soukromé party, hluk hostů je obvykle vnímán jako příjemný a přiměřený. Nikoho by nenapadlo považovat to za nepřiměřený hluk, pokud není překročena určitá hranice. Nicméně, pokud stejná hudba zní ze sousedního bytu do vlastní ložnice uprostřed noci, většina lidí ji bude vnímat jako hluk. PROSTOROVÁ AKUSTIKA ŠÍŘENÍ ZVUKU UVNITŘ MÍSTNOSTI Pokud se zabýváme prostorovou akustikou, pak primární zvuk je ten, který vzniká v místnosti, ve které se člověk nachází. V místnosti vzniká vedle přímého zvuku i zvuk, který se odráží (prostorový zvuk), člověk proto vnímá i tento odraz. Řešení, která se týkají akustiky místnosti, mají za cíl upravit ozvěnu v místnosti tak, aby vyhovovala potřebám pro její použití. Toto použití může přinést různé požadavky na akustickou kvalitu místnosti. Například při použití místnosti pro hudební účely je zapotřebí dlouhá doba dozvuku, aby se zvuk nástrojů rozezněl. Při použití místnosti pro vzdělávací účely však člověk potřebuje krátší dobu dozvuku a velmi dobrou srozumitelnost řeči. Doba dozvuku v místnosti může být ovlivněna absorpcí stěnových a stropních ploch. Takovými plochami mohou být například desky Heraklith nebo akustické děrované desky Knauf CLEANEO. STAVEBNÍ AKUSTIKA ŠÍŘENÍ ZVUKU MEZI DVĚMA MÍSTNOSTMI NEBO MEZI VNITŘNÍM A VNĚJŠÍM PROSTŘEDÍM BUDOVY Pokud mluvíme o stavební akustice (jinými slovy akustice stavebních konstrukcí), pak jde především o ZVUKOVOU IZOLACI v budovách. Tedy o zvuk, který se šíří z jedné místnosti do druhé - nebo posuzujeme budovu a její okolí zevnitř ven, respektive zvenku dovnitř. Toto šíření zvuku může probíhat jako vzduchem přenášený zvuk nebo jako zvuk přenášený pevnými tělesy, tj. okolními stěnami, stropy a podlahami. Podle typu použití sousedních místností jsou konstrukční části stěn, stropů a podlah postaveny podle odpovídajících požadavků na akustiku budov. V závislosti na těchto požadavcích se použijí vhodná řešení pro zvukovou izolaci. Např. AKUS- TIK BOARD v kombinaci se sádrokartonovými deskami Knauf RED Piano, Knauf DIAMANT a Knauf SILENTBOARD, akustické závěsy a lišty, ale také cenné vlastnosti pro protipožární ochranu Jak funguje prostorová akustika? Jak funguje zvuková izolace? NĚKTERÉ ZNÁMÉ HODNOTY AKUSTICKÉHO HLUKU Popis hluku Intenzita (hladina Akustického tlaku) Působení na lidský organismus Tichá místnost, Les db Neruší Rušná místnost přes den db Občas ruší Normální rozhovor db Narušuje psychickou pohodu, snižuje duševní výkonnost Velmi hlasitý hovor 70 db Narušuje psychickou pohodu, snižuje duševní výkonnost Těžká doprava 90 db Poškození sluchu při déletrvajícím působení Práh bolesti 140 db Poškození sluchu při krátkodobém působení 4

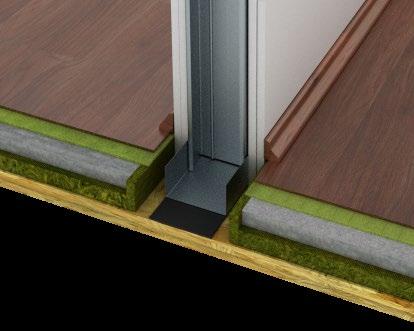

5 SPRÁVNĚ NAVRŽENÉ DETAILY O akustickém komfortu rozhodují vedle vhodně vybrané akustické izolace a opláštěné příčky i důležité maličkosti, které celou snahu rychle a snadno zlikvidují. K těm nejčastějším chybám patří: > Nedostatečná vzduchotěsnost konstrukce (díry a netěsnosti v příčkách či podhledech, kterými může bez zábran proudit vzduch) > Nesprávně provedené detaily např. příčky postavené až na čisté podlahy tj. téměř na koberci, které zhoršují výsledek často o více než 10 db > Napevno spojené podhledy se stropy (bez přímých závěsů) > Umístění prvku do stěn, který je svými akustickými parametry výrazně pod parametry stěny (např. prosklené běžné dveře 37 db) > Elektrokrabice proti sobě Napojení na obvodové konstrukce 55 db 70 db Napojení u stropu 47 db 65 db Napojení podlahy db db Dobré vědět... Hmotnost a struktura sádrokartonu ovlivňuje zvukovou izolaci. S rostoucí hustotou (hmotností) a pružností desky se účinnost zvukové izolace ještě více zlepšuje. > Knauf SILENTBOARD cca 17,5 kg/m² > Knauf DIAMANT cca 12,8 kg/m² > Knauf RED PIANO cca 10,2 kg/m² Maličkost může být detail, ale u stavebních konstrukcí detail nikdy není maličkost a rozhoduje v maximální míře o hodnotě celé investice do akustiky CO DĚLÁ STĚNY TICHÝMI Kouzelným slůvkem pro zvukovou izolaci je přerušení zvukových mostů čím menší je akustické propojení prvků stěny, tím lepší je zvuková izolace. Důležitým faktorem je vyplnění příček minimálně na 75 % tloušťky kvalitní akustickou izolací. 1. Akustický most tvořený dřevěnou stojkou > špatná zvuková izolace 2. Zmenšení akustického mostu s pružným CW profilem > dobrá zvuková izolace 3. Přerušený akustický most v případě zdvojeného profilu > výborná akustická izolace 4. Přerušený akustický most s přisazeným pružným profilem Federschiene > výborná akustická izolace Einfachständerwerk d d h D D Wandseite 1 außen Wetterschutz Feuerwiderstandsklasse Wandseite 2 innen GKF Massivbauplatte Fireboard 625 mm WDVS Mind. Dicke erforderlich Mind. Dicke 5

6 ZVUKOVÁ OCHRANA, KTERÁ NASTAVUJE LEPŠÍ STANDARDY Chcete-li svému domu efektivně poskytnout klid, nemusíte už v dnešní době používat tlusté zdi. Sádrokartonové systémy sníží výrazně hluk mezi jednotlivými místnostmi na základě dodržování principu PRUŽINA HMOTA. Opláštěním stěn sádrokartonovými deskami Knauf Diamant v kombinaci s akustickou izolací AKUSTIK BOARD dosáhnete snížení hluku až o 74 db. Kromě toho se inteligentní konstrukce vyhýbají zvukovým mostům, a tím i přenosu zdrojů hluku. Totéž platí i pro zdroje hluku mimo vaše vlastní čtyři stěny. Takže nechtěné zvuky ze sousedního bytu nebo schodiště zůstávají tam, kde zůstat mají: venku. Dokonce i při renovaci stávajících masivních zdí hrají sádrokartony Knauf trumf: Instalací předsazené stěny na obvodové zdivo se zvuková izolace výrazně zlepší. Dvojitě opláštěná sádrokartonová stěna Knauf ZVUKOVÁ IZOLACE VE SROVNÁNÍ (NAPŘ. MEZIPOKOJOVÁ STĚNA) Lehká sádrokartonová konstrukce > Maximální zvuková izolace s min. tloušťkou a nízkou hmotností > Nepřenáší zvuk do hlavní konstrukce > Redukuje vedlejší přenosové cesty Masivní zdivo > Požadavky jsou realizovatelné částečně dvouvrstvou konstrukcí, s velkou tloušťkou stěny a vysokou hmotností > Zvukově prostupná konstrukce, náchylná na chyby při provádění > Tloušťka stěny je o 30% větší s podstatně nižší zvukovou ochranou ~ 80 db 20,6 db W112 Tloušťka: 100 mm = 59,4 db Skladba: profil CW 50 Opláštění: 2 x 12,5 mm Diamant Izolace: 40 mm minerální vlna AKUSTIK BOARD Podle typu konstrukce lze dosáhnout zvukové izolace 73 db (W115). W112 Hmotnost: 55 kg/m² Tloušťka: 100 mm = 59 db Skladba: profil CW 50 Opláštění: 2 x 12,5 mm Diamant Izolace: 40 mm minerální vlna Omítnuté zdivo Hmotnost: 122 kg/m² Tloušťka: 130 mm = 42 db KAŽDÝ CENTIMETR SE POČÍTÁ Tenký design - zejména v čistém obytném prostoru je velkým plus. Pomocí sádrokartonových systémů Knauf vytvoříte prostor až o tři procenta větší než u masivních zdí. Kromě toho lze použít každý metr stěny: vestavěné skříně lze integrovat stejně snadno jako vodovodní potrubí, topná tělesa a další stavební techniku. Srovnání užitné plochy na vzorovém bytě Vnitřní stěny ze sádrokartonu poskytují více než 2 m² dodatečného využitelného prostoru. Ložnice Dětský pokoj Obývací pokoj / Jídelna Ložnice Dětský pokoj Obývací pokoj / Jídelna 13,34 m 2 12,27 m 2 31,12 m 2 13,25 m 2 12,12 m 2 30,51 m 2 Koupelna Koupelna 5,03 m 2 4,99 m 2 Chodba Chodba 8,09 m 2 7,71 m 2 WC 2,26 m 2 Komora 2,72 m 2 WC 1,97 m 2 Komora 2,41 m 2 Užitná plocha sádrokartonové konstrukce: 74,83 m 2 (Vnitřní stěny: systém W112, profily CW50 a 2x12,5 sádrokarton) Užitná plocha za použití zdiva: 72,44 m 2 (Vnitřní stěny: zdivo tl.12 cm) 6

7 VÝHODY POUŽITÍ SDK PŘÍČEK S VLOŽENOU MINERÁLNÍ IZOLACÍ VYŠŠÍ KOMFORT SUBTILNÍ KONSTRUKCE ZVĚTŠENÍ UŽITNÉ PLOCHY BYTŮ ODLEHČENÍ KONSTRUKCE NIŽŠÍ CENA MENŠÍ PRACNOST SUCHÝ ZPŮSOB SNADNÁ MONTÁŽ TEPELNÁ IZOLACE POROVNÁNÍ PRACNOSTI vzuková neprozvučnost Tepelný odpor konstrukce tloušťka příčky cm čas montáže v Nh váha v kg/m 2 nutné technologické pauzy v dnech SDK příčka s vloženou minerální izolací zděná příčka 7

8 ZVUKOVĚ-IZOLAČNÍ VLASTNOSTI Hovoříme-li o ochraně proti hluku v budovách, máme na mysli zpravidla komplex opatření jehož základem je dosažení optimální úrovně neprůzvučnosti u jednotlivých stavebních konstrukcí. Neprůzvučnost, resp. průzvučnost pak dále můžeme rozdělit na neprůzvučnost vzduchovou (hluk hlasitě puštěné televize v sousedící místnosti nebo křik hrajících si dětí) a kročejovou neprůzvučnost (hluk vznikající klapáním podpatků do podlahy, posunováním nábytku atp.). Požadavky na akustické vlastnosti jednotlivých stavebních konstrukcí jsou stanoveny v ČSN U vnitřních dělících stěn příček řešíme vždy dosaženou úroveň vzduchové neprůzvučnosti. Laboratorní hodnoty vzduchové neprůzvučnosti vycházejí z hodnot skutečně naměřených v akustické laboratoři s vyloučením vlivu bočních cest (hluk který se šíří přiléhajícími stěnami, stropy či podlahami). Takzvaná stavební vzduchová neprůzvučnost je hodnota zjištěná měřením na reálné stavbě. Při návrhu je pak nutno stanovit korekci laboratorní hodnoty v souladu s postupem v ČSN ; korekční součinitel k1 pro příčky přiléhající k těžkým stavebním konstrukcím je v úrovni 2 db, 2 až 5 db pro příčky ve skeletových stavbách (vyzdívané ž. b. skelety a pod), pro příčky přiléhající k lehkým stavebním konstrukcím (například v dřevostavbě) v úrovni 4 až 8 db. Pro složitější konstrukce je třeba korekci stanovit individuálně nebo výpočtem, např. podle ČSN EN Při vlastní montáži je nutné postupovat v souladu s montážními pokyny nositele systému suché výstavby; izolace musí být v konstrukci vložena přesně a bez mezer. Nejlepší výsledky dosáhnete vyplněním celé dutiny v nosné konstrukci. Přenos zvuku konstrukcí dutina bez izolace dutina s izolací ZÁKLADNÍ ROZDÍL MEZI LABORATORNÍ A STAVEBNÍ NEPRŮZVUČNOSTI Vážená laboratorní neprůzvučnost Vážená stavební neprůzvučnost R w, < R w, k = R w Laboratoř vyloučení bočních cest přenosu zvuku Stavba s bočními cestami přenosu zvuku Chráněný prostor (přijímací) Požadavky Hlučný prostor R w, D nt,w Vzduchová neprůzvučnost (db) Horizontální přestup zvuku A. Bytové domy (kromě rodinných domů) nejméně jedna obytná místnost bytu o 3 a více obytných místnostech 1 Všechny ostatní místnosti téhož bytu, pokud nejsou funkční součástí chráněného prostoru 42 B. Bytové domy obytné místnosti bytu 2 Všechny místnosti druhých bytů 53 3 Společné prostory domu (schodiště, vestibuly, chodby, terasy ) 52 4 Průjezdy, podjezdy, garáže, průchody, podchody 57 6 Provozovny s hlukem La,max < 85 db s provozem nejvýše do 22:00h 57 6 Provozovny s hlukem La,max < 85 db s provozem i po 22:00h 62 7 Provozovny s hlukem 85 db< La,max < 95 db s provozem i po 22:00h nelze umisťovat do obytných budov G. Kanceláře a pracovny 19 Kanceláře a pracovny Kanceláře a pracovny se zvýšenými nároky, pracovny vedoucích pracovníků Kanceláře a pracovny pro důvěrná jednání nebo jiné činnosti vyžadující vysokou ochranu před hlukem 50 Výtah z ČSN

9 Výtah požadavků na zvukovou izolaci mezi místnostmi v budovách dle ČSN (úplné znění viz ČSN Akustika - Ochrana proti hluku v budovách a posuzování akustických vlastností stavebních výrobků - Požadavky - aktuální znění) Chráněný prostor (místnost příjmu zvuku) Řádka Hlučný prostor (místnost zdroje zvuku) Požadavky na zvukovou izolaci Stěny Stropy R w (db)* R w (db)* L n,w (db)** A. Bytové domy, rodinné domy - nejméně jedna obytná místnost bytu 1 Všechny ostatní obytné místnosti téhož bytu B. Bytové domy - obytné místnosti bytu 2 Všechny místnosti druhých bytů, včetně příslušenství Společné prostory domu (schodiště, chodby, terasy, kočárkárny, sušárny, sklípky apod.) Průjezdy, podjezdy, garáže, průchody, podchody Místnosti s technickým zařízením domu (výměníkové stanice, kotelny, strojovny výtahů, strojovny VZT, prádelny apod.) s hlukem: LA, max 80 db 80 db < LA, max 85 db Provozovny s hlukem LA, max 85 db: s provozem nejvýše do h s provozem i po h 7 Provozovny s hlukem 85 db < LA, max 95 db s provozem i po h C. Terasové nebo řadové rodinné domy a dvojdomy - obytné místnosti bytu 8 Všechny místnosti v sousedním domě D. Hotely a zařízení pro přechodné ubytování - ložnicový prostor ubytovací jednotky 9 Všechny místnosti druhých jednotek Společně užívané prostory (chodby, schodiště) Restaurace a jiné provozovny s provozem do h Restaurace a jiné provozovny s provozem i po h (LA, max 85 db) E. Nemocnice, zdravotnická zařízení - lůžkové pokoje, ordinace, pokoje lékařů, operační sály apod. 13 Lůžkové pokoje, ordinace, ošetřovny, operační sály, komunikační a pomocné prostory (chodby, schodiště, haly) Hlučné prostory (kuchyně, technická zařízení budovy) LA, max 85 db F. Školy a vzdělávací instituce - učebny, výukové prostory 15 Učebny, výukové prostory Společné prostory, chodby, schodiště Hlučné prostory (dílny, jídelny) LA, max 85 db Velmi hlučné prostory (hudební učebny, dílny, tělocvičny) LA, max 90 db G. Administrativní a správní budovy, firmy - kanceláře a pracovny 19 Kanceláře a pracovny s běžnou administrativní činností, chodby, pomocné prostory Kanceláře a pracovny se zvýšenými nároky, pracovny vedoucích pracovníků Kanceláře a pracovny pro důvěrná jednání nebo jiné činnosti vyžadující vysokou ochranu před hlukem

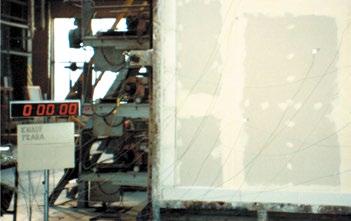

10 POŽÁRNÍ ODOLNOST Všechny izolace z minerální vlny Knauf Insulation jsou nehořlavé třída reakce na oheň A1. Požární odolnost vnitřních nenosných sádrokartonových příček je často využívána jako spolehlivé a přitom cenově příznivé řešení i pro stěny na něž jsou kladeny nejvyšší nároky. Většina systémů, které byly odzkoušeny a klasifikovány pro příslušnou třídu požární odolnosti předepisuje použití izolace z minerální vlny ve vnitřní dutině. Izolační materiály Knauf Insulation spolu se sádrokartonovými systémy Knauf umožňují dosažení až EI 120 DP1. Požární odolnost stavebních konstrukcí, tedy i vnitřních stěn, se hodnotí zásadně pro celou konstrukci. Požadavek na nenosnou vnitřní stěnu má být stanoven v projektu požární ochrany stavby. Hodnota se uvádí jako EI v minutách. Jednotlivé mezní stavy představují: E celistvost, I izolace (teplota na neohřívaném povrchu). V případě sádrokartonových příček je specifikace systému s deklarovanou požární odolností záležitostí výrobců systémů (např. Knauf) a obsahuje nejen druh, tloušťku a počet vrstev opláštění, ale také typ profilů jejich tloušťku, přípustné rozměry, spojovací a upevňovací prostředky, tmely, těsnící pásky atd. Pokud je izolace nutnou součástí systému, pro dosažení požadované požární odolnosti je obvykle specifikována minimální tloušťka referenčního typu izolace, popř. minimální bod tavení. Splněním těchto a ostatních předepsaných požadavků systému je dosažena deklarovaná úroveň požární odolnosti. TEPELNĚ-IZOLAČNÍ VLASTNOSTI Požadavky na tepelně technické vlastnosti stavebních konstrukcí jsou uvedeny v ČSN Základním požadavkem na dělicí konstrukci z hlediska tepelně-technického je dosažení hodnoty součinitele prostupu tepla U N [W/(m 2.K)]. Součinitel prostupu tepla [W/(m 2.K)] Požadavky Požadované hodnoty Doporučené hodnoty Doporučené hodnoty U N, 20 U rec, 20 pro pasivní budovy U pas,20 Vnitřní stěna z vytápěného do nevytápěného prostoru 0,60 0,40 0,30 0,20 Vnitřní stěna z vytápěného k temperovanému prostoru 0,75 0,50 0,38 0,25 Stěna mezi sousedními budovami 1,05 0,70 0,50 Stěna mezi prostory s rozdílem teplot do 10 C 1,30 0,90 Stěna mezi prostory s rozdílem teplot do 5 C 2,70 1,80 Výtah z ČSN V případech kdy konstrukce od sebe odděluje prostory s rozdílnými podmínkami (teplota a vlhkost) je důležité provést výpočet vlhkostního chování (ČSN EN ISO 13788, případně ČSN ). V takovéto konstrukci je nutné zajistit také vzduchotěsnost, například s použitím vhodných fólií. Bilance vlhkosti musí být vždy aktivní, konstrukce doporučujeme navrhovat vždy tak aby v nich nedocházelo ke kondenzaci vlhkosti vůbec. Přípustné množství úhrnné roční zkondenzované vlhkosti pro některé případy je uvedeno v ČSN

11 MOŽNOSTI APLIKACE IZOLACE KNAUF INSULATION Všechny materiály Knauf Insulation určené do lehkých stavebních konstrukcí, zlepšují vždy akustické vlastnosti i požární odolnost konstrukce ve které jsou použity. Volba konkrétního typu izolace vychází z typu konstrukce a požadavků na její výsledné vlastnosti. PŘEDSAZENÉ STĚNY PŘEDSTĚNY VNITŘNÍ DĚLÍCÍ STĚNY PŘÍČKY KNAUF INSULATION Minerální vlna vyráběná technologií ECOSE je mimořádně pružná. To jí propůjčuje schopnost vysoce účinně tlumit hluk. Minerální vlna je nehořlavá a zvyšuje také požární odolnost konstrukce. Výrobky Knauf Insulation z kamenné minerální vlny vykazují krom schopnosti pohlcovat hluk, také vysokou úroveň odolnosti proti ohni. Jsou tedy určené do konstrukcí s vyššími požadavky na požární bezpečnost. 11

12 LEHKÁ MONTOVANÁ VNITŘNÍ STĚNA Izolace Knauf Insulation pohltivá výplň Opláštění stěny například sádrokartonové nebo sádrovláknité desky. Hmotnost a další vlastnosti opláštění ovlivňují také výsledné vlastnosti stavební konstrukce. Nosná konstrukce (zpravidla z CW a UW profilů) Jednoduchá ocelová (UW, CW) konstrukce s jednoduchým opláštěním Umožňuje dosáhnout vzduchové neprůzvučnosti 50 db a požární odolnosti EI 30. Jednoduchá ocelová (UW, CW) konstrukce s dvojitým nebo vícenásobným opláštěním Umožňuje dosáhnout vzduchové neprůzvučnosti 50 db a požární odolnosti EI 90. Dvojitá ocelová (UW, CW) konstrukce s dvojitým opláštěním Umožňuje dosáhnout vzduchové neprůzvučnosti 60 db a požární odolnosti EI 120. ORIENTAČNÍ POROVNÁNÍ AKUSTICKÝCH VLASTNOSTÍ DĚLÍCÍ STĚNY TL. 150 MM Z RŮZNÝCH MATERIÁLŮ Zdivo Zdivo Železobeton Lehká montovaná konstrukce 500 kg/m kg/m kg/m 3 s Knauf Insulation zdivo z plynosilikátových tvárnic zdivo z keramických tvárnic železobetonový panel jednoduchá ocelová konstrukce s dvouvrstvým opláštěním tl. = 150 mm tl. = 150 mm tl. = 150 mm tl. = 150 mm = 36 db = 46 db = 52 db = 55 db Pozn.: Některé orientační hodnoty vzduchové neprůzvučnosti vychází z výpočtů programu NEPRŮZVUČNOST 2005, Svoboda SOFTWARE 12

13 VYBRANÉ VNITŘNÍ STĚNY A JEJICH VLASTNOSTI Schema Typ stěny Profily Opláštění Akustická izolace Tloušťka izolace Vzduchová neprůzvučnost stěny Požární odolnost stěny W111 CW 50 1 Knauf WHITE 12,5 mm AKUSTIK BOARD / Decibel 50 mm 41dB EI 30 DP1 W111 CW 75 1 Knauf WHITE 12,5 mm AKUSTIK BOARD / Decibel 60 mm 45 db EI 30 DP1 W111 CW Knauf WHITE 12,5 mm AKUSTIK BOARD / Decibel 80 mm 48 db EI 30 DP1 W112 CW 50 2 Knauf WHITE 12,5 mm AKUSTIK BOARD / Decibel 40 mm 50 db EI 60 DP1 W112 CW 75 2 Knauf WHITE 12,5 mm AKUSTIK BOARD / Decibel 60 mm 53 db EI 60 DP1 W112 CW Knauf WHITE 12,5 mm AKUSTIK BOARD / Decibel 75 mm 55 db EI 60 DP1 W115 2 CW 50 2 Knauf WHITE 12,5 mm AKUSTIK BOARD / Decibel 2 40 mm 59 db EI 60 DP1 W115 2 CW 75 2 Knauf WHITE 12,5 mm AKUSTIK BOARD / Decibel 2 60 mm 60 db EI 60 DP1 W115 2 CW Knauf WHITE 12,5 mm AKUSTIK BOARD / Decibel 2 75 mm 62 db EI 60 DP1 Přehledný popis skladeb vnitřních dělících stěn příček naleznete například v prospektu "W 11 Knauf stěny s kovovou podkonstrukcí" vydaném společností Knauf Praha který naleznete na 13

14 PŘEDSAZENÉ LEHKÉ MONTOVANÉ STĚNY Těžká, například zděná stěna Izolace Knauf Insulation pohltivá výplň Opláštění stěny například sádrokartonové nebo sádrovláknité desky. Hmotnost a další vlastnosti opláštění ovlivňují také výsledné vlastnosti stavební konstrukce. Nosná konstrukce (zpravidla z CW a UW profilů) Jednoduše opláštěná předstěna na konstrukci z UW a CW Umožňuje dosáhnout zvýšení vzduchové neprůzvučnosti ΔRw o 10 až 18 (db) Dvojitě opláštěná předstěna na konstrukci z UW a CW Dvojité opláštění dále zvyšuje neprůzvučnost a umožňuje dosáhnout zvýšení požární odolnosti EI až o 30 minut. POROVNÁNÍ AKUSTICKÝCH VLASTNOSTÍ VNITŘNÍCH STĚN Z RŮZNÝCH MATERIÁLŮ Zdivo z plynosilikátových tvárnic Zdivo z keramických tvárnic Železobetonová stěna Předstěna s Knauf Insulation Předstěna s Knauf Insulation Předstěna s Knauf Insulation jednoduchá kovová konstrukce s dvouvrstvým opláštěním jednoduchá kovová konstrukce s dvouvrstvým opláštěním jednoduchá kovová konstrukce s dvouvrstvým opláštěním tl. = 150 mm mm tl. = 150 mm mm tl. = 150 mm mm = 49 db = 57 db = 61 db zvýšení hodnoty o 13 db zvýšení hodnoty o 11 db zvýšení hodnoty o 9 db Pozn.: Některé orientační hodnoty vzduchové neprůzvučnosti vychází z výpočtů programu NEPRŮZVUČNOST 2005, Svoboda SOFTWARE 14

15 VZDUCHOVÁ NEPRŮZVUČNOST VYBRANÉ TYPY PŘÍČEK Jednoduchá konstrukce s jednovrstvým opláštěním s izolační výplní 80 % s izolační výplní 80 % s izolační výplní 100 % Izolace tloušťky 80 mm Izolace tloušťky 60 mm Izolace tloušťky 50 mm jednoduchá ocelová konstrukce s jednovrstvým opláštěním jednoduchá ocelová konstrukce s jednovrstvým opláštěním jednoduchá ocelová konstrukce s jednovrstvým opláštěním tl. = 125 mm tl. = 100 mm tl. = 75 mm = 48 db = 45 db = 41 db Dvojitá konstrukce příčky s dvojitým opláštěním s izolační výplní 75 % s izolační výplní 80 % s izolační výplní 80 % Izolace tloušťky 2 75 mm Izolace tloušťky 2 60 mm Izolace tloušťky 2 40 mm dvojitá ocelová konstrukce s dvouvrstvým opláštěním dvojitá ocelová konstrukce s dvouvrstvým opláštěním dvojitá ocelová konstrukce s dvouvrstvým opláštěním tl. = 255 mm tl. = 205 mm tl. = 155 mm = 62 db = 60 db = 59 db Poznámka: uvedené hodnoty jsou tzv. laboratorní; pro určení stavební hodnoty postupujte v souladu s ČSN Korekční součinitel k1 pro příčky přiléhající k těžkým stavebním konstrukcím je v úrovni 2 db, pro příčky ve skeletových stavbách (vyzdívané ž. b. skelety a pod) 2 až 5 db, pro příčky přiléhající k lehkým stavebním konstrukcím (například v dřevostavbě) v úrovni 4 až 8 db. vzduchová neprůzvučnost jednoduché kovové konstrukce s jednovrstvým opláštěním [db] 60 = 53 db/500 Hz směrná křivka f [Hz] detail napojení na konstrukci podlahy Lehké montované příčky se zpravidla realizují s použitím ocelového (CW, UW profilu) nebo dřevěného nosného roštu. Z hlediska akustického je výhodnější použít pružnější ocelové profily. Zlepšení akustických vlastností takovéto základní konstrukce je možné vyplněním dutiny, nebo její části pohltivou výplní Knauf Insulation (nejefektivnější je vyplnit dutinu celou). Další opatření může být zvětšení šířky dutiny (nosného profilu) případně zdvojení konstrukce a/nebo zvýšení hmotnosti opláštění (použitím hmotnějších desek nebo zvýšením vrstev opláštění). 15

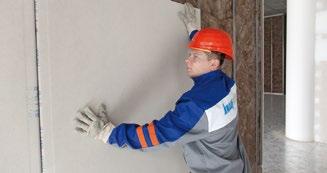

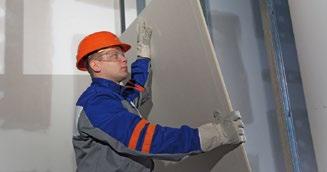

16 ZÁSADY MONTÁŽE 1. Instalace sádrokartonových desek na správně připravený rošt. 2. Izolace se vkládá do nosného roštu, při vyplnění celé dutiny odpadá nutnost dodatečného fixování výplně. 3. Desky z minerální vlny Knauf Insulation se snadno formátují s pomocí vhodného nože. 4. Instalace první vrstvy sádrokartonových desek na připravený rošt. 5. V případě kdy je prováděna montáž druhé vrstvy opláštění, musí druhá vrstva překrývat spáry mezi deskami v první vrstvě. 6. Finální provedení se zatmelenými styky desek a zapuštěnými hlavičkami vrutů. Doporučení při montáži Při instalaci i po instalaci minerálních izolací do lehkých montovaných stavebních konstrukcí systémů musí být zajištěna jejich ochrana před vlivy počasí. Montáž minerálních izolací doporučujeme provádět po ukončení mokrých stavebních procesů. Pokud je tloušťka izolace menší než 80 % šířky dutiny, doporučuje se použít mechanického zajištění izolace proti sesunutí. Při dvojitém opláštění se po kompletním osazení první vrstvy pláště upevní druhá vrstva opláštění s přesazením o polovinu šířky desky oproti první straně. K upevňování desek se používají vruty a montážní prvky předepsané nositelem systému. Pokud příčka odděluje prostory s různými režimy vytápění nebo vytápěný a nevytápěný prostor musí být přijata opatření vedoucí k omezení toku vlhkosti a zamezení kondenzace vody (například instalace vhodné parozábrany). V závěru celého procesu se provádí tmelení spár mezi deskami, hlav vrutů. Izolace z minerální vlny v lehkých montovaných stavebních konstrukcích Jednoduchá a rychlá montáž. Efektivní dosažení požadovaných vlastností bez zbytečného statického zatížení. Pro dosažení optimální neprůzvučnosti celé skladby spolupůsobí pružná minerální vlna Knauf Insulation optimálně s deskami tvořícími opláštění stěny či stropu. Izolace z minerální vlny je nehořlavá třída reakce na oheň A1, při kombinaci s odzkoušenými sádrokartonovými systémy je možno dosáhnout požární odolnosti až EI 120 DP1 (systémy Knauf W 11). 16

17 SÁDROKARTONY KNAUF TLUMÍ HLUK LÉPE NEŽ ZDIVO KNAUF STĚNY S KOVOVOU PODKONSTRUKCÍ Zabudování elektrokrabic ve stěnách Knauf s kovovou podkonstrukcí s požární odolností Schématické nákresy - rozměry v mm Opatření pro zamezení zhoršení zvukových vlastností konstrukcí: 17

18 KNAUF STĚNY S KOVOVOU PODKONSTRUKCÍ Upevnění předmětů Do 15 kg Háčky s hřebíky Maximální únosnost háčků s hřebíky do 5 kg do 10 kg do 15 kg Upevnění předmětů Do 1,5 kn/m Traverza / Nosič Konzolová zatížení < 0,4 kn/m nebo 0,7 kn/m do 1,5 kn/m délky stěny (např. boilery, závěsné WC, umyvadla) Při použití traversy 2) nebo nosiče zatížení je přeneseno do podkonstrukce Do 65 kg Dutinová hmoždinka pro konzolová zatížení Do 0.4 kn/m nebo 0.7 kn/m Tloušťka opláštění Maximální únosnost plastová dutinová ø8 mm nebo ø10 mm ocelová dutinová (vějířová) Šrouby M5 nebo M6 Knauf Hartmut Šrouby M5 mm Knauf desky kg Knauf Diamant kg Knauf desky kg Knauf Diamant kg Knauf desky kg 12, / , ) např. Tox, Fischer apod. Knauf Diamant kg Zatížení jedné hmoždiny v montované příčce je až 65kg. V případě potřeby většího zatížení se použije systémových nosičů do příček. Montážní návod Profil Knauf CW s profilem Knauf Sinus spojit krimplovacími kleštěmi Osové rozteče profilů Knauf CW: 312,5 mm (Vnější poloměr) Rozteč upevňovacích prvků: 300 mm Vodorovné opláštění Profil Knauf Sinus: Dostupný v šířkách 50, 75 a 100 mm; délka 190 mm. Jednoduchých stlačením prstem se příruby profilu ohnou a učiní na těchto místech profil flexibilní. Požadovaný ohyb je možný provést na obě strany. Možné poloměry: Profil Vnější poloměr mm mm mm Detail W111-SO1 Oblouková stěna Vodorovný řez - příklad 18

19 DOPORUČENÉ IZOLACE Z MINERÁLNÍ VLNY KNAUF INSULATION AKUSTIK BOARD λ D = 0,037 W/mK Izolace z pružné minerální vlny s ECOSE Technology ve formě desek, balená standardně po více kusech. Tloušťky Standardní rozměry Třída reakce na oheň 40, 50, 60, 80, 100 (mm) (mm) A1 SVT 158* Kód značení MW-EN T2-WS-AF r 5 Velmi dobré zvukově-pohltivé vlastnosti. Třída zvukové pohltivosti A. Ideální pro vnitřní stěny se zvýšenými nároky na vzduchovou neprůzvučnost. Decibel λ D = 0,038 W/mK Izolace z pružné minerální vlny s ECOSE Technology ve formě rolí. Tloušťky Standardní šířka Třída reakce na oheň 50, 75, 100 (mm) 625 (mm) A1 Kód značení MW-EN T2-AF r 5 SVT 154* Vynikající zvukově-pohltivé vlastnosti. Třída zvukové pohltivosti A. Ideální pro vnitřní dělící stěny pro dosažení standardní úrovně vzduchové neprůzvučnosti. MPE λ D = 0,035 W/mK Izolace z kamenné minerální vlny do lehkých montovaných konstrukcí. Tloušťky Standardní šířka Třída reakce na oheň Kód značení 40, 50, 60, 80, 100 (mm) (mm) A1 MW-EN T5-MU1-AFr5 SVT 210* Vynikající zvukově-pohltivé vlastnosti. Třída zvukové pohltivosti A. Ideální pro vnitřní stěny s vysokými nároky na požární odolnost. *) SVT výrobek je zapsán v seznamu výrobků a technologií pro program NOVÁ ZELENÁ ÚSPORÁM
