Mig C170 3ph Mig C200 3ph Mig C250 3ph

Transkript

1 CZ Origo Mig C170 3ph Mig C200 3ph Mig C250 3ph Návod k používání CZ Valid for serial no. 626-xxx-xxxx

2 - 2 -

3 1 BEZPEČNOST ÚVOD Zaříení TECHNICKÉ ÚDAJE INSTALACE Umístĕní Montáž součástí Elektrická instalace Napájení ze sítĕ PROVOZ Připojení a ovládací prvky Svařování bez plynu Tlak podávání Výmĕna a vložení drátu Zapnutí svařovacího zdroje a tepelná ochrana ÚDRŽBA Kontrola a čištĕní VYHLEDÁVÁNÍ ZÁVAD OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ SCHEMA OBJEDNACÍ ČÍSLO OPOTŘEBOVANÉ DÍLY SPOTŘEBNÍ DÍLY Výrobce si vyhrazuje právo na zmĕnu údajű bez předcházejiciho upozomĕni. TOCj - 3 -

4 CZ 1 BEZPEČNOST Uživatelé zařízení ESAB mají konečnou odpovĕdnost za zajištĕní, že každý, kdo pracuje na tomto zařízení nebo v jeho blízkosti, dodržuje všechna relevantní bezpečnostní opatření. Bezpečnostní opatření musí splňovat požadavky, které se týkají tohoto druhu zařízení. Vedle standardních bezpečnostních opatření, která se vztahují na toto pracovištĕ, dodržujte i následující doporučení. Veškeré práce musí provádĕt zaškolený personál, který je s provozem tohoto zařízení důkladnĕ seznámen. Nesprávné používání tohoto zařízení může vést k nebezpečným situacím, které mohou mít za následek zranĕní obsluhy a poškození zařízení. 1. Každý, kdo používá toto svářecí zařízení, musí být seznámen: s jeho obsluhou, s umístĕním nouzového vypínače, s jeho funkcí, s příslušnými bezpečnostními opatřeními, se svářením a řezáním. 2. Obsluha musí zajistit, aby: se při spuštĕní tohoto zařízení v jeho pracovním prostoru nenacházela žádná neautorizovaná osoba, při zapáleném oblouku nebyl nikdo bez příslušné ochrany. 3. Pracovištĕ musí být: vhodné pro daný účel, bez průvanu. 4. Pomůcky osobní ochrany: Vždy používejte osobní ochranné prostředky, jako jsou ochranné brýle, odĕv odolný proti ohni a ochranné rukavice. nenoste volné doplňky, jako jsou šály, náramky, kroužky atp., o které byste se mohli zachytit nebo si jimi způsobit popáleniny. 5. Všeobecná bezpečnostní opatření: ujistĕte se, že zpĕtný vodič je bezpečnĕ připojen, práci na vysokonapĕťovém zařízení smí provádĕt pouze kvalifikovaný elektrikář, po ruce musí být jasnĕ označené hasicí zařízení, mazání. Mazání a údržba zařízení se nesmí provádĕt za provozu. VÝSTRAHA! Nepoužívejte tento napájecí zdroj pro rozmrazování potrubí. ba46j - 4 -

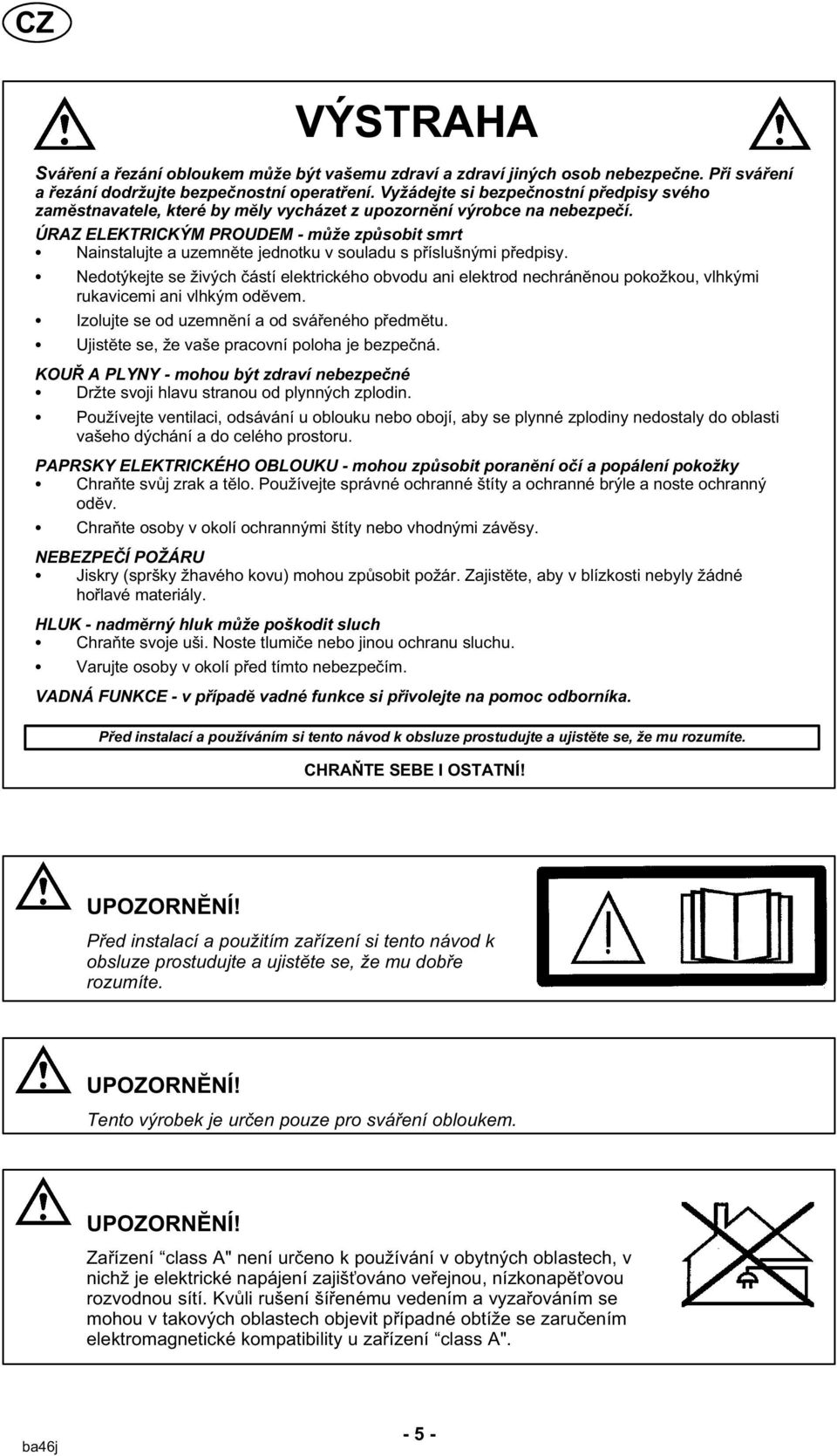

5 CZ VÝSTRAHA Sváření a řezání obloukem může být vašemu zdraví a zdraví jiných osob nebezpečne. Při sváření a řezání dodržujte bezpečnostní operatření. Vyžádejte si bezpečnostní předpisy svého zamĕstnavatele, které by mĕly vycházet z upozornĕní výrobce na nebezpečí. ÚRAZ ELEKTRICKÝM PROUDEM - může způsobit smrt Nainstalujte a uzemnĕte jednotku v souladu s příslušnými předpisy. Nedotýkejte se živých částí elektrického obvodu ani elektrod nechránĕnou pokožkou, vlhkými rukavicemi ani vlhkým odĕvem. Izolujte se od uzemnĕní a od svářeného předmĕtu. Ujistĕte se, že vaše pracovní poloha je bezpečná. KOUŘ A PLYNY - mohou být zdraví nebezpečné Držte svoji hlavu stranou od plynných zplodin. Používejte ventilaci, odsávání u oblouku nebo obojí, aby se plynné zplodiny nedostaly do oblasti vašeho dýchání a do celého prostoru. PAPRSKY ELEKTRICKÉHO OBLOUKU - mohou způsobit poranĕní očí a popálení pokožky Chraňte svůj zrak a tĕlo. Používejte správné ochranné štíty a ochranné brýle a noste ochranný odĕv. Chraňte osoby v okolí ochrannými štíty nebo vhodnými závĕsy. NEBEZPEČÍ POŽÁRU Jiskry (spršky žhavého kovu) mohou způsobit požár. Zajistĕte, aby v blízkosti nebyly žádné hořlavé materiály. HLUK - nadmĕrný hluk může poškodit sluch Chraňte svoje uši. Noste tlumiče nebo jinou ochranu sluchu. Varujte osoby v okolí před tímto nebezpečím. VADNÁ FUNKCE - v případĕ vadné funkce si přivolejte na pomoc odborníka. Před instalací a používáním si tento návod k obsluze prostudujte a ujistĕte se, že mu rozumíte. CHRAŇTE SEBE I OSTATNÍ! UPOZORNĔNÍ! Před instalací a použitím zařízení si tento návod k obsluze prostudujte a ujistĕte se, že mu dobře rozumíte. UPOZORNĔNÍ! Tento výrobek je určen pouze pro sváření obloukem. UPOZORNĔNÍ! Zařízení class A" není určeno k používání v obytných oblastech, v nichž je elektrické napájení zajišťováno veřejnou, nízkonapĕťovou rozvodnou sítí. Kvůli rušení šířenému vedením a vyzařováním se mohou v takových oblastech objevit případné obtíže se zaručením elektromagnetické kompatibility u zařízení class A". ba46j - 5 -

6 CZ Elektronická zařízení likvidujte v recyklačním zařízení! V souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrických a elektronických zařízení a její implementací podle státních zákonů se musí elektrické zařízení, které dosáhlo konce životnosti, zlikvidovat v recyklačním zařízení. Jako osoba zodpovědná za zařízení máte povinnost informovat se o schválených sběrných místech. Chcete-li další informace, obraťte se na nejbližšího prodejce společnosti ESAB. Společnost ESAB vám může poskytnout veškeré ochranné prostředky pro svářečské práce a přídavná zařízení. 2 ÚVOD Zdroje Mig C170 3ph, Mig C200 3ph, Mig C250 3ph jsou kompaktní stupňovĕ řízené zdroje. Jsou určeny pro svařování v ochranné atmosféře či bez ochranné atmosféry jak plnĕnými dráty, tak i plnými ocelovými, nerezovými i hliníkovými dráty. Volba svařování plný - plný drát/ochranná atmosféra nebo plnĕný drát- se provádí přepínačem + a - na terminálu podavače. Příslušenství k výrobku ESAB lze nalézt na stranĕ Zaříení Napájecí zdroj se dodává se: Svařovací pistole Zemnicím vodičem se zemnicí svorkou Podstavcem pro plynovou láhev Návodem k použití 3 TECHNICKÉ ÚDAJE Síťové napĕtí V 3 50/60 Hz Mig C170 3ph Mig C200 3ph Mig C250 3ph V 3 50/60 Hz Přípustná zátĕž při 100 % pracovním cyklu 100A 120A 150A 60 % pracovním cyklu 130A 150A 190A 35 % pracovním cyklu 170A 200A 250A 230/ V 3 50/60 Hz Rozsah nastavení (ss) A A A Klidové napĕtí 15,5-30,6V 16,0-31,8V 15,0-37,0V Klidový výkon 310W 210W 340W Účiník 0,97 0,97 0,97 Ovládací napĕtí 42V, 50/60Hz 42V, 50/60Hz 42V, 50/60Hz Rychlost podávání drátu 1,0-17m/min 1,0-17m/min 1,0-17m/min ba46j - 6 -

7 CZ Mig C170 3ph Mig C200 3ph Mig C250 3ph Doba zhášení 0,02-0,25s 0,02-0,25s 0,02-0,25s Bodové svařování 0,2-2,5s 0,2-2,5s 0,2-2,5s Připojení svařovací pistole Průmĕr svařovacího drátu Max. průmĕr cívky svařovacího drátu EURO EURO EURO 0,6-0,8(Fe, SS) 1,0(Al) 0,8(FCW) 0,8-1,0(CuSi) 0,6-1,0(Fe, SS) 1,0(Al) 0,8-1,0(FCW) 0,8-1,0(CuSi) 0,6-1,2(Fe, SS) 1,0-1,2(Al) 0,8-1,2(FCW) 0,8-1,0(CuSi) 300mm/15kg 300mm/15kg 300mm/15kg Rozmĕry, dxšxv 860x420x x420x x420x730 Hmotnost 63,5kg 72,5kg 82kg Provozní teplota -10 až +40 C -10 až +40 C -10 až +40 C Přepravní teplota -20 až +55 C -20 až +55 C -20 až +55 C Třída krytí IP 23 IP 23 IP 23 Třída použití Zatĕžovací cyklus Zatĕžovací cyklus specifikuje čas jako procento desetiminutového intervalu, bĕhem kterého můžete svařovat nebo řezat při konkrétní zátĕži. Pracovní cyklus platí pro 40 C. Třída krytí Kód IP označuje třídu elektrického krytí, tj. stupeň ochrany proti vniknutí pevných předmĕtů nebo vody. Zařízení označené IP 23 je určeno pro vnitřní a venkovní použití. Třída použití Symbol udává, že tento napájecí zdroj je určen pro použití v oblastech se zvýšeným elektrickým nebezpečím. 4 INSTALACE Instalaci by mĕl provádĕt profesionální pracovník. Poznámka! Připojte napájeící zdroj k elektrické síti se síťovou impedancí (C250 3ph) ohmů nebo nižší. Je-li síťová impedance vyšší, existuje riziko blikání osvĕtlovacích tĕles. UPOZORNĔNÍ! Tento výrobek je určen pro průmyslové použití. V domácím prostředí může způsobit rušení rádiového příjmu. Je na odpovĕdnosti uživatele, aby přijal přimĕřená ochranná opatření. 4.1 Umístĕní Umístĕte svařovací napájecí zdroj tak, aby jeho vstupním a výstupním otvorům chladicího vzduchu nic nepřekáželo. ba46j - 7 -

8 CZ 4.2 Montáž součástí VÝSTRAHA! Zdroje jsou dodávány bez namontovaných pojezdových kol, které připevnĕte před uvedením do provozu podle návodu Elektrická instalace C200 3ph ba46j - 8 -

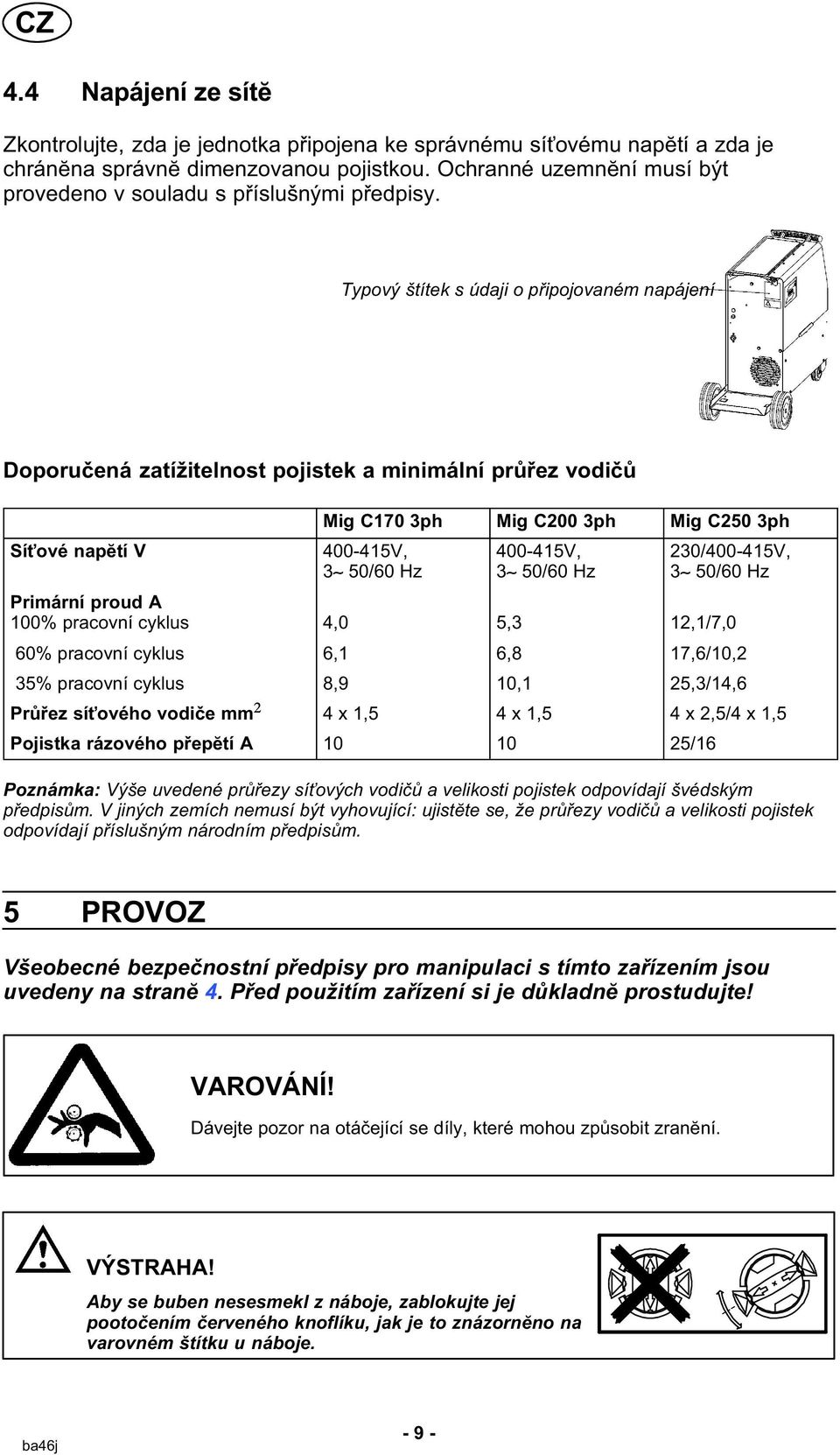

9 CZ 4.4 Napájení ze sítĕ Zkontrolujte, zda je jednotka připojena ke správnému síťovému napĕtí a zda je chránĕna správnĕ dimenzovanou pojistkou. Ochranné uzemnĕní musí být provedeno v souladu s příslušnými předpisy. Typový štítek s údaji o připojovaném napájení Doporučená zatížitelnost pojistek a minimální průřez vodičů Síťové napĕtí V Mig C170 3ph Mig C200 3ph Mig C250 3ph V, 3 50/60 Hz V, 3 50/60 Hz 230/ V, 3 50/60 Hz Primární proud A 100% pracovní cyklus 4,0 5,3 12,1/7,0 60% pracovní cyklus 6,1 6,8 17,6/10,2 35% pracovní cyklus 8,9 10,1 25,3/14,6 Průřez síťového vodiče mm 4 x 1,5 4 x 1,5 4 x 2,5/4 x 1,5 Pojistka rázového přepĕtí A /16 Poznámka: Výše uvedené průřezy síťových vodičů a velikosti pojistek odpovídají švédským předpisům. V jiných zemích nemusí být vyhovující: ujistĕte se, že průřezy vodičů a velikosti pojistek odpovídají příslušným národním předpisům. 5 PROVOZ Všeobecné bezpečnostní předpisy pro manipulaci s tímto zařízením jsou uvedeny na stranĕ 4. Před použitím zařízení si je důkladnĕ prostudujte! VAROVÁNÍ! Dávejte pozor na otáčející se díly, které mohou způsobit zranĕní. VÝSTRAHA! Aby se buben nesesmekl z náboje, zablokujte jej pootočením červeného knoflíku, jak je to znázornĕno na varovném štítku u náboje. ba46j - 9 -

10 CZ VÝSTRAHA! Připevnĕte zařízení - zejména když stojí na nerovném nebo svažitém povrchu. 5.1 Připojení a ovládací prvky 1 Hlavní vypínač napájení 7 Konektor pro uzemnĕní (-), nízká indukčnost 2 Bílá kontrolka - napájení ON (zapnuto) 8 Spínač pro bodové svařování - ON/OFF a nastavení času 3 Oranžová kontrolka - přehřátí 9 Volič rychlosti podávání svařovacího drátu 4 Přepínač svařovacího napĕtí 10 Digitální V/A (viz. str. 22) 5 EURO - konektor pro svařovací hořák 11 Zemnicí vodič se zemnicí svorkou 6 Konektor pro uzemnĕní (-), vysoká indukčnost * Volič pro nastavení času dohořívání (je umístĕn na řídící desce) C170 3ph C200 3ph C250 3ph ba46j

11 CZ 5.2 Svařování bez plynu 5.3 Tlak podávání Začnĕte tím, že zkontrolujete, zda se drát ve vodítku pohybuje volnĕ. Pak nastavte tlak přítlačných kladky v podávání drátu. Je důležité, aby tlak nebyl příliš vysoký. ÏÏ ÏÏ ÏÏ ÏÏ ÏÏ ÏÏ ÏÏ ÏÏ ÏÏ ÏÏ ÏÏ ÏÏ Obr. 1 Obr. 2 Pro kontrolu, zda je tlak v podávání nastaven správnĕ, můžete nechat drát vysouvat proti samostatnému předmĕtu, například proti kusu dřeva. Když držíte pistoli ve vzdálenosti přibližnĕ 5 mm od tohoto kusu dřeva (Obr. 1), podávací kladky by mĕly prokluzovat. Když držíte pistoli ve vzdálenosti přibližnĕ 50 mm od tohoto kusu dřeva, drát by se mĕl vysouvat a ohýbat (Obr. 2). ba46j

12 CZ 5.4 Výmĕna a vložení drátu Otevřete postranní panel. Odpojte snímač tlaku tak, že ho otočíte dozadu; přítlačné kladky se vysunou nahoru. Narovnejte cm nového drátu. Než vložíte drát do podavače, opilujte z jeho konce otřepy a ostré hrany. Ujistĕte se, že dát se náležitĕ zasune do stopy podávací kladky a do výstupní hubice a vodicí vložky drátu. Zajistĕte snímač tlaku. Zavřete postranní panel. 5.5 Zapnutí svařovacího zdroje a tepelná ochrana Zapneme -li zdroj hlavním spínačem [1], kontrolka [2] svítí a kontrolka [3] je vypnutá - zdroj je připraven k práci. Pokud v průbĕhu svařování přesáhne vnitřní teplota zdroje povolenou mez, svařovací proces je přerušen. Tento stav je indikován rozsvícením oranžové kontrolky [3] na předním panelu zdroje. Po snížení teploty se zdroj automaticky resetuje. 6 ÚDRŽBA Pravidelná údržba je pro zajištĕní bezpečnosti a spolehlivosti důležitá. UPOZORNĔNÍ! Závazky ze záruky dodavatele ztrácejí platnost, jestliže se zákazník bĕhem záruční doby pokusí libovolným způsobem zasahovat do výrobku za účelem odstranĕní jakékoliv závady. 6.1 Kontrola a čištĕní Pravidelnĕ kontrolujte, zda napájecí zdroj není znečištĕn. Napájecí zdroj je nutno pravidelnĕ profukovat stlačeným vzduchem při sníženém tlaku. Ve znečištĕném prostředí je nutné častĕjší profukování. Jinak by se mohl ucpat vstup či výstup vzduchu a způsobit přehřátí. Svařovací pistole K zajištĕní bezproblémového podávání drátu je nutno v pravidelných intervalech provádĕt čištĕní a výmĕnu opotřebovaných dílů svařovací pistole. Pravidelnĕ čistĕte vedení drátu profukováním a očišťujte dotekový hrot. ba46j

13 CZ Hlava brzdy Hlava brzdy je při dodání již nastavena. V případĕ potřeby nového nastavení postupujte podle níže uvedených pokynů. Nastavte hlavu brzdy tak, aby drát byl při zastavení podávání mírnĕ uvolnĕný. Nastavení brzdného momentu: Natočte červené držadlo do zamčené polohy. Do pružin v hlavĕ brzdy vložte šroubovák. Když chcete brzdný moment snížit, natočte pružiny ve smĕru otáčení hodinových ručiček. Když chcete brzdný moment zvýšit, natočte pružiny proti smĕru otáčení hodinových ručiček. NB: Obĕ pružiny natočte stejnĕ. 7 VYHLEDÁVÁNÍ ZÁVAD Než si vyžádáte pomoc autorizovaného servisního technika, proveďte tyto doporučované kontroly a prohlídky. Druh závady Zákrok Není oblouk Zkontrolujte, zda je zapnut vypínač síťového napájení. Zkontrolujte správnost připojení kabelu svařovacího proudu a uzemnĕní. Zkontrolujte, zda je nastavena správná hodnota proudu. Bĕhem svařování došlo k přerušení svařovacího proudu. Zkontrolujte, zda se neuvedla do chodu ochrana proti tepelnému přetížení (indikováno oranžovou kontrolkou v přední části zařízení). Zkontrolujte pojistky napájení ze sítĕ. Časté spínání ochrany proti Zkontrolujte, zda vstupy či výstupy vzduchu jsou ucpány. tepelnému přetížení Přesvĕdčte se, že nejsou překročeny předepsané hodnoty napájecího zdroje (tj. že zařízení není přetíženo). Nízký svařovací výkon. Zkontrolujte správnost připojení kabelu svařovacího proudu a uzemnĕní. Zkontrolujte, zda je nastavena správná hodnota proudu. Zkontrolujte, zda jsou použity správné svařovací dráty. Zkontrolujte pojistky napájení ze sítĕ. Zkontrolujte v podavači, zda jsou použity odpovídající kladky a nastaven správný přítlak ba46j

14 CZ 8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ Opravy a elektrické práce musí provádĕt autorizovaný servisní technik ESAB. Používejte pouze originální náhradní díly ESAB. Mig C170 3ph, Mig C200 3ph, Mig C250 3ph je navžena a zkoušena v souladu s mezinárodními a evropskými normami IEC-/ EN , IEC-/ EN Servisní jednotka, která provedla servisní zákrok nebo opravu, má za povinnost zajistit, aby výrobek stále vyhovoval uvedeným normám. Náhradní díly si můžete objednat u nejbližšího prodejce společnosti ESAB; viz poslední stránku této publikace. ba46j

15 NOTES notes

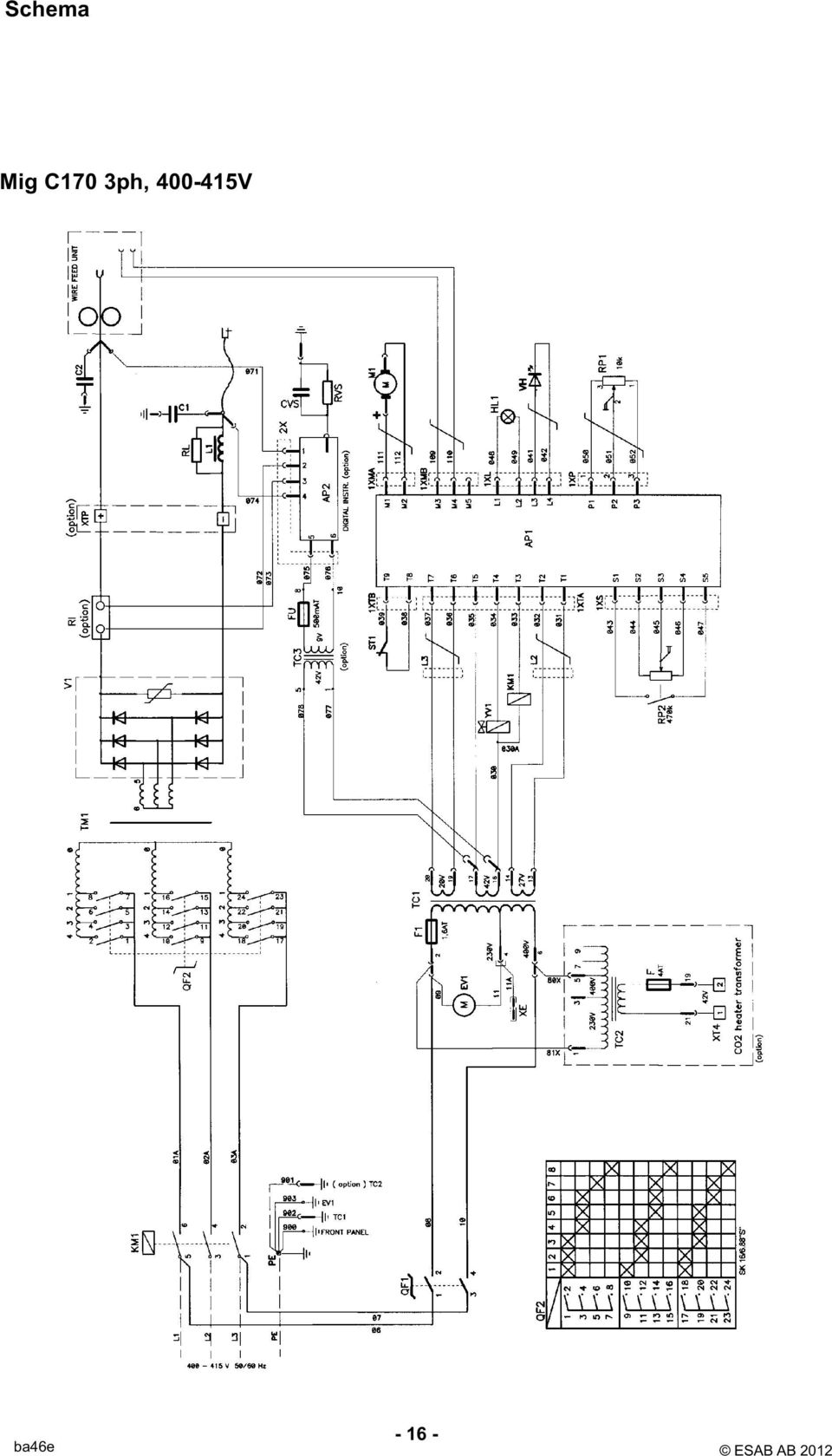

16 Schema Mig C170 3ph, V ba46e ESAB AB 2012

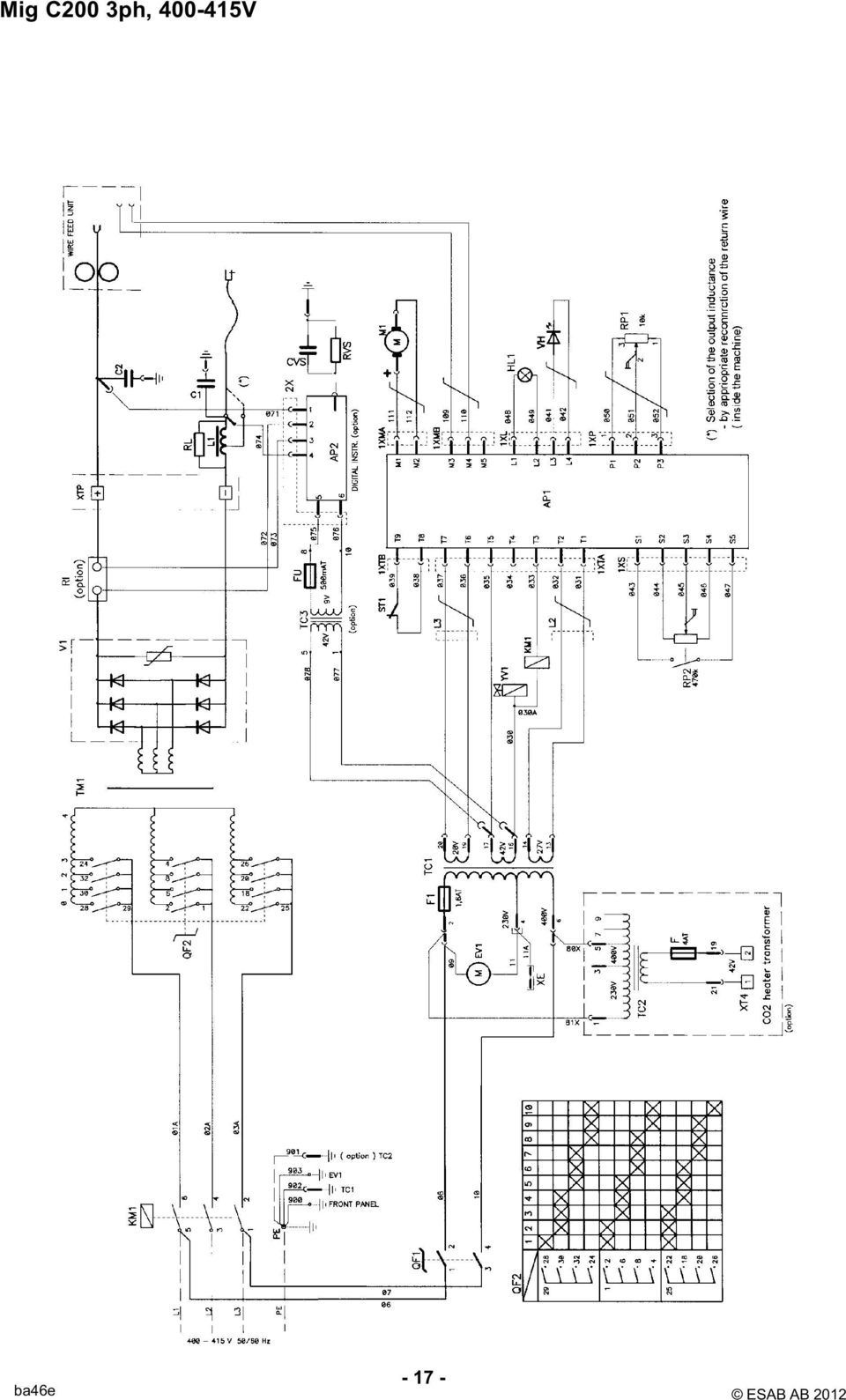

17 Mig C200 3ph, V ba46e ESAB AB 2012

18 Mig C250 3ph, V ba46e ESAB AB 2012

19 Mig C250 3ph, 230/ V ba46e ESAB AB 2012

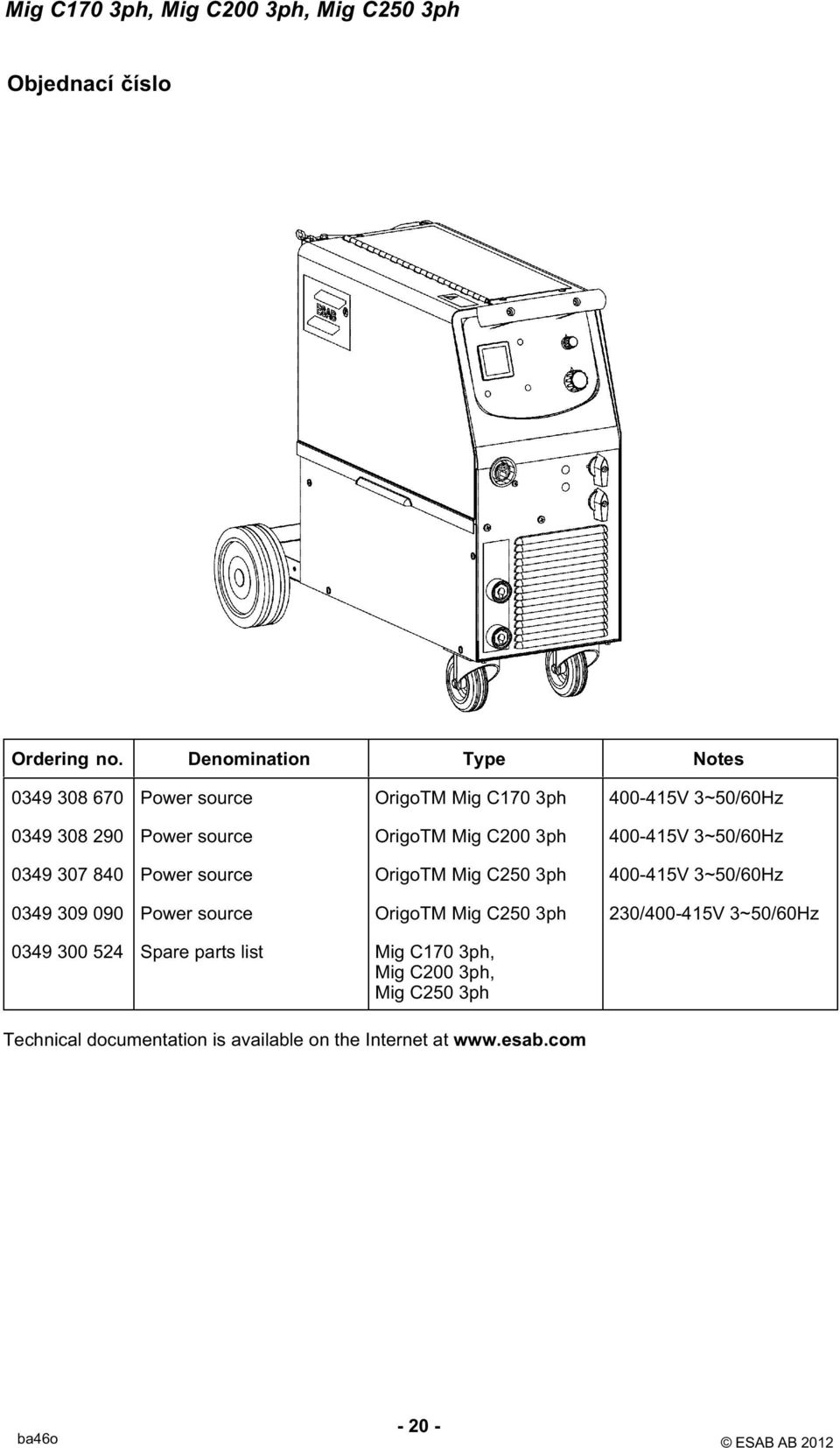

20 Mig C170 3ph, Mig C200 3ph, Mig C250 3ph Objednací číslo Ordering no. Denomination Type Notes Power source OrigoTM Mig C170 3ph V 3~50/60Hz Power source OrigoTM Mig C200 3ph V 3~50/60Hz Power source OrigoTM Mig C250 3ph V 3~50/60Hz Power source OrigoTM Mig C250 3ph 230/ V 3~50/60Hz Spare parts list Mig C170 3ph, Mig C200 3ph, Mig C250 3ph Technical documentation is available on the Internet at ba46o ESAB AB 2012

21 Mig C170 3ph, Mig C200 3ph, Mig C250 3ph Opotřebované díly (W. F. Mechanism ) Item Denomination Ordering no. Notes A Pressure roller B Feed roller Ø mm Fe, Ss, cored wire. Ø mm Fe, Ss, cored wire. Ø mm Fe, Ss, cored wire. Ø mm Al wire. C Inlet nozzle D Insert tube Plastic, must be used together with item , for welding with Al wire. Steel, must be used together with item E Outlet nozzle Must be used together with item , for welding with Al wire. Must be used together with item The rollers are marked with wire dimension in mm, some are also marked with inch. Welding with aluminium wires. In order to weld with aluminium wires, proper rollers, nozzles and liners for aluminium wires MUST be used. It is recommended to use 3m long welding gun for aluminium wires, equipped with appropriate wear parts. ba46w ESAB AB 2012

22 Mig C170 3ph, Mig C200 3ph, Mig C250 3ph Spotřební díly Digital meter Transformer kit for CO 2 heater Polarity change KIT ba46a ESAB AB 2012

23 ba46hints

24 ba46hints

25 ba46hints

26 NOTES notes

27 NOTES notes
