Technická příručka ČÁST 3. Příručka. Programování od Thermoplan, změny vyhrazeny Tiger REV-9 1

Transkript

1 Příručka ČÁST 3 Programování 2007 od Thermoplan, změny vyhrazeny Tiger REV-9 1

2 Dokument: Programování ČÁST 3 Změnový list Revize: Datum: Úpravy Ověřil: Základní dokument, první vydání FC Nová navigace, přepracování FC Přepracování kvůli novému softwaru KR Přepracování kvůli novému softwaru KR Přepracování kvůli novému softwaru DO Přepracování kvůli novému softwaru KR Přepracování kvůli novému softwaru KR Přepracování kvůli novému softwaru KR Přepracování kvůli novému softwaru KR Přepracování kvůli novému softwaru KR Přehled úprav Strana REVIZE Strana REVIZE Strana REVIZE Změny obsahu, opravy S Nové stránkování : Programování ČÁST od Thermoplan, změny vyhrazeny Tiger REV-9 2

3 Technická příručka Obsah ČÁST 3 3 Přehled parametrů programování 4 7 Navigace v menu 8-9 Menu 1 Statistiky produktů 10 Menu 2 Režim učení 10 Menu 4 Parametry produktů Menu 5 Statistiky přístroje Menu 6 Funkce přístroje Menu 7 Údržba přístroje Menu 8 Parametry přístroje 20 Menu 9 Stav stroje 21 Menu 10 Test přístroje od Thermoplan, změny vyhrazeny Tiger REV-9 3

4 Technická příručka Přehled programovacích menu ČÁST 3 Káva Čaj Mléko Pára Technická příručka ČÁST od Thermoplan, změny vyhrazeny Tiger REV-9 4

5 Technická příručka Přehled programovacích menu ČÁST od Thermoplan, změny vyhrazeny Tiger REV-9 5

6 Technická příručka Přehled programovacích menu ČÁST od Thermoplan, změny vyhrazeny Tiger REV-9 6

7 Technická příručka Přehled programovacích menu ČÁST od Thermoplan, změny vyhrazeny Tiger REV-9 7

8 Technická příručka Navigace v menu ČÁST 3 cappuccino macchiato mléko káva espresso káva speciál cappuccino macchiato mléko káva espresso káva speciál Při dodání nejsou kombinace tlačítek uzavřené. Technik může sám rozhodnout, zda si přeje volně zpřístupnit kombinaci tlačítek v menu 6-3 Přístup do menu přes klv. Kombinace tlačítek pro technika: Pro přístup do SL režimu technika stiskněte současně tlačítka 2, 5 a 6. Kombinace tlačítek Tlačítko 1 Tlačítko 2 Tlačítko 3 Tlačítko 4 Tlačítko 5 Tlačítko 6 Krokovací páčky dozadu dopředu tlačítko pro odchod / Exit potvrzovací tlačítko V programovacím režimu můžete provádět kroky těmito dvěma páčkami Krok zpět otočte levou páčkou (Pára-/Mléko) 1/4 Krok vpřed otočte levou páčkou (horká voda) 1/4 mleté kávy ). V programovacím režimu se tlačítko Standby/Stop používá jako tlačítko Exit. Stisknutím tohoto tlačítka se dostanete vždy o krok zpět (opouštíte menu). Tlačítko čištění se používá jako potvrzovací tlačítko. Stisknutím tohoto tlačítka se dostáváte na další úroveň (např. z menu 3 Parametry kávy do submenu 3-1 Velikost 2007 od Thermoplan, změny vyhrazeny Tiger REV-9 8

9 Příručka Navigace v menu ČÁST 3 ČÁST 3 Při dodání nejsou kombinace tlačítek uzavřené. Technik může sám rozhodnout, zda si přeje volně zpřístupnit kombinaci tlačítek v menu 6-3 Přístup do menu přes klv. Kombinace tlačítek pro technika: Pro přístup do SL režimu technika stiskněte současně tlačítka 2, 5 a 6. Kombinace tlačítek Tlačítko 1 Tlačítko 2 Tlačítko 3 Tlačítko 4 Tlačítko 5 Tlačítko 6 Tlačítko 7 Tlačítko 8 Tlačítko 9 Tlačítko 10Tlačítko 11 Tlačítko 12 Páčky Produktová tlačítka dozadu dopředu Tlačítko Stop/Exit Tlačítko změny mletí Tlačítko změny mléka Tlačítko Čištění/Enter V programovacím režimu můžete provádět kroky těmito dvěma páčkami Krok zpět otočte levou páčkou (Pára-/Mléko) 1/4 Krok vpřed otočte pravou páčkou (neutrální) 1/4 V programovacím režimu se tlačítko Standby/Stop používá jako tlačítko pro odchod. Stisknutím tohoto tlačítka se dostanete vždy o krok zpět (opouštíte menu). Tlačítko čištění se používá jako potvrzovací tlačítko. Stisknutím tohoto tlačítka se dostáváte na další úroveň (např. z menu 1 Statistika produktu do submenu 1-1 Velikost mleté kávy ) od Thermoplan, změny vyhrazeny Tiger REV-9 9

10 Příručka Menu 1 ČÁST 3 V tomto menu můžete číst a mazat den, období a celkové počitadlo. Do menu vstoupíte stisknutím tlačítka Enter. V menu 1-1 můžete číst a mazat denní počitadlo. K počitadlu se dostanete stisknutím tlačítka Enter. Stisknutím produktových tlačítek můžete číst jejich počitadla (1x: Jednotlivý produkt / 2x: Dvojitý produkt / Pod: POD produkt). Stisknutím tlačítka Stop se opět dostanete zpět do počitadla. Stisknutím tlačítka Stop můžete číst jednotlivá počitadla za produkt celkem. K vymazání počitadla tlačítko Stop stiskněte a přidržte 2 sekundy. V menu 1-2 můžete číst a mazat počitadlo období. K počitadlu se dostanete stisknutím tlačítka Enter. Stisknutím produktových tlačítek můžete číst jejich počitadla (1x: Jednotlivý produkt / 2x: Dvojitý produkt / Pod: POD produkt). Stisknutím tlačítka Stop se opět dostanete zpět do počitadla. Stisknutím tlačítka Stop můžete číst jednotlivá počitadla za produkt celkem. K vymazání počitadla tlačítko Stop stiskněte a přidržte 2 sekundy. V menu 1-3 můžete číst a mazat počitadlo období. K počitadlu se dostanete stisknutím tlačítka Enter. Stisknutím produktových tlačítek můžete číst jejich počitadla (1x: Jednotlivý produkt / 2x: Dvojitý produkt / Pod: POD produkt). Stisknutím tlačítka Stop se opět dostanete zpět do počitadla. Stisknutím tlačítka Stop můžete číst jednotlivá počitadla za produkt celkem. K vymazání počitadla tlačítko Stop stiskněte a přidržte 2 sekundy. Menu 2 ČÁST 3 V tomto parametru lze upravovat výstupní veličiny. Uživatel může nastavit v tomto menu individuální množství vody a mléka. Do menu vstoupíte stisknutím tlačítka Enter. Nyní můžete stisknutím produktových tlačítek nastavit množství vody a mléka několika produktů. Stisknutím tlačítka Exit se množství uloží. Dvojitým stisknutím produktového tlačítka můžete nastavit dvojité produkty (jsou-li k dispozici). 1. Mléko > 2. Mléčná pěna > 3. Káva Menu 3 ČÁST 3 V tomto menu lze nastavit parametry pro každý kávový produkt samostatně. Do menu vstoupíte stisknutím tlačítka Enter. Stisknutím požadovaného produktového tlačítka lze nastavit všechny parametry pro tento produkt. Dvojitým stisknutím produktového tlačítka můžete nastavit dvojité produkty (jsou-li k dispozici). Mléko > Mléčná pěna > Káva V menu 4-2 můžete páčkami Plus-/Minus nastavit tloušťku koláče (vzdálenost mezi pohyblivým a pevným pístem po slisování). Příklad: Tloušťka koláče mm = 9 gramů mm = 14 gramů Závisí na nastavení mlýnku Odebrání suché mleté kávy Vložte papírový tácek nebo malou nádobku do zásuvky na mletou kávu. Dvakrát stiskněte tlačítko Enter k rozemletí naprogramovaného množství zrn na papír. Nyní můžete namletou kávu zvážit. Testovací produkt K přípravě testovacího produktu stiskněte a 2 sekundy podržte tlačítko Enter. Jedním stisknutím tlačítka Enter vstoupíte do menu od Thermoplan, změny vyhrazeny Tiger REV-9 10

11 Příručka Menu 4 ČÁST 3 V menu 4-2 můžete páčkami Plus-/Minus nastavit množství vody odpovídá 60 ml. K přípravě testovacího produktu stiskněte a 2 sekundy podržte tlačítko Enter. Jedním stisknutím tlačítka Enter vstoupíte do menu 4-3. V menu 4-3 můžete páčkami Plus-/Minus nastavit množství mléka s odpovídá 100 ml. Menu 3-3 je aktivní, jen pokud je pod tímto tlačítkem naprogramovaný nějaký produkt (menu 6-2). K přípravě testovacího produktu stiskněte a 2 sekundy podržte tlačítko Enter. Jedním stisknutím tlačítka Enter vstoupíte do menu 4-4. V menu 4-4 můžete páčkami Plus-/Minus nastavit pořadí. Můžete definovat, v jakém pořadí bude mléko dávkováno. Káva > Mléko / Mléko > Káva / Káva & Mléko Menu 4-5 je aktivní, jen pokud je pod tímto tlačítkem naprogramovaný nějaký produkt (menu 6-2). K přípravě testovacího produktu stiskněte a 2 sekundy podržte tlačítko Enter. Jedním stisknutím tlačítka Enter vstoupíte do menu 4-5. V menu 4-5 můžete páčkami Plus-/Minus vybrat požadovaný druh mléka mléko1 nebo mléko2. Toto menu je aktivní jen v případě, že jsou k dispozici 2 druhy mléka. V menu 4-6 můžete páčkami Plus-/Minus nastavit teplé nebo studené mléko. V menu 4-9 můžete páčkami Plus-/Minus nastavit dobu čekání pro macchiato. Kvůli pěknému oddělení kávy a mléka by měla prodleva činit cca 20 sekund. Jedním stisknutím tlačítka Enter vstoupíte do menu 4-9. V menu 4-9 můžete páčkami Plus-/Minus nastavit dobu předspařování. Je-li hodnota nastavena na 000, je předspařování deaktivované. K přípravě testovacího produktu stiskněte a 2 sekundy podržte tlačítko Enter. Jedním stisknutím tlačítka Enter vstoupíte do menu V menu 4-10 můžete páčkami Plus-/Minus nastavit dobu relaxace. Je-li hodnota nastavena na 000, je doba relaxace deaktivována. K přípravě testovacího produktu stiskněte a 2 sekundy podržte tlačítko Enter. Jedním stisknutím tlačítka Enter vstoupíte do menu V menu 4-11 můžete páčkami Plus-/Minus nastavit následné stlačení. Je-li hodnota nastavena na 000, je následné stlačení deaktivované. K přípravě testovacího produktu stiskněte a 2 sekundy podržte tlačítko Enter. Jedním stisknutím tlačítka Enter vstoupíte do menu od Thermoplan, změny vyhrazeny Tiger REV-9 11

12 Příručka Menu 4 - Káva ČÁST 3 V menu 4-17 můžete páčkami Plus-/Minus nastavit požadovanou velikost obtoku vody v %. Činí-li hodnota 000 %, je obtok vypnutý. Například: Kávový produkt 020 %: 20 % obtok -> 80 % prochází spařovací komorou. Stisknutím a 2sekundovým přidržením tlačítka Enter můžete připravit testovací produkt. V menu 4-18 můžete páčkami Plus-/Minus nastavit požadované procento mléka. Například: mléčný produkt 010%: 10 % mléka a 90 % mléčné pěny. Stisknutím a 2sekundovým přidržením tlačítka Enter můžete připravit testovací produkt. V menu 4-19 můžete páčkami Plus-/Minus nastavit počet produktů pro každý kávový produkt. Toto menu se objeví jen tehdy, je-li aktivováno menu 6-25 Volba rozhraní. V menu 4-20 můžete páčkami Plus-/Minus nastavit cyklus spařování produktu. Příklad: Pro velkou konvici na kávu můžete nastavit 5 spařovacích cyklů produktu Káva. Stiskněte 1x produkt Káva a produkt káva je automaticky připraven 5x. V menu 4-21 můžete páčkami Plus-/Minus nastavit chuť kávy u produktu dle osobního gusta. POZNÁMKA: Servisní technik musí menu nastavit na 00 %. Toto menu je určeno hlavně pro uživatele. Menu 4 - Čaj V menu 4-2 můžete páčkami Plus-/Minus nastavit množství vody odpovídá 60 ml. K přípravě testovacího produktu stiskněte a 2 sekundy podržte tlačítko Enter. Jedním stisknutím tlačítka Enter vstoupíte do menu V menu 4-19 můžete páčkami Plus-/Minus nastavit počet produktů pro každý kávový produkt. Toto menu se objeví jen tehdy, je-li aktivováno menu 6-25 Volba rozhraní. Menu 4 - Mléko V menu 4-3 můžete páčkami Plus-/Minus nastavit množství mléka s odpovídá 100 ml. Menu 3-3 je aktivní, jen pokud je pod tímto tlačítkem naprogramovaný nějaký produkt (menu 6-2). K přípravě testovacího produktu stiskněte a 2 sekundy podržte tlačítko Enter. Jedním stisknutím tlačítka Enter vstoupíte do menu 4-5. V menu 4-5 můžete páčkami Plus-/Minus vybrat požadovaný druh mléka mléko1 nebo mléko2. Toto menu je aktivní jen v případě, že jsou k dispozici 2 druhy mléka. V menu 4-6 můžete páčkami Plus-/Minus nastavit teplé nebo studené mléko. V menu 4-18 můžete páčkami Plus-/Minus nastavit požadované procento mléka. Například: mléčný produkt 010%: 10 % mléka a 90 % mléčné pěny. Stisknutím a 2sekundovým přidržením tlačítka Enter můžete připravit testovací produkt od Thermoplan, změny vyhrazeny Tiger REV-9 12

13 Menu 4 - Mléko ČÁST 3 V menu 4-19 můžete páčkami Plus-/Minus nastavit počet produktů pro každý kávový produkt. Toto menu se objeví jen tehdy, je-li aktivováno menu 6-25 Volba rozhraní. Menu 4 - Pára V menu 4-14 můžete páčkami Plus-/Minus nastavit teplotu automatické páry. Pára se po dosažení nastavené teploty automaticky vypne. Min: 50 C / 122 F Max: 95 C / 203 F V menu 4-15 můžete nastavit čas pro ruční páru. Ruční pára se po dosažení nastavené teploty automaticky vypne. Min: 010,0 s Max: 200,0 s Menu 5 V menu 4-19 můžete páčkami Plus-/Minus nastavit počet produktů pro každý kávový produkt. Toto menu se objeví jen tehdy, je-li aktivováno menu 6-25 Volba rozhraní. V tomto menu můžete přečíst několik statistik přístroje. Pro vstup do menu stiskněte tlačítko Enter. V menu 5-1 se odečítají pohyby spařovací komory od přednastavené hodnoty v menu 7-9 (servisní interval). Počitadlo můžete vynulovat stisknutím a přidržením tlačítka Stop. V menu 5-2 se počítá počet čištění. Počitadlo můžete vynulovat stisknutím a přidržením tlačítka Stop. V menu 5-3 se měří celková spotřeba vody od začátku provozu. Počitadlo můžete vynulovat stisknutím a přidržením tlačítka Stop. V menu 5-7 se měří celková spotřeba mléka od začátku provozu. Počitadlo můžete vynulovat stisknutím a přidržením tlačítka Stop. V menu 5-8 se měří celková spotřeba páry od začátku provozu. Počitadlo můžete vynulovat stisknutím a přidržením tlačítka Stop. V menu 5-9 se odečítá množství spotřebované kávy od přednastavené hodnoty v menu Jakmile počitadlo dosáhne nuly, na displeji se objeví upozornění na provedení údržby. Počitadlo můžete vynulovat stisknutím a přidržením tlačítka Stop od Thermoplan, změny vyhrazeny Tiger REV-9 13

14 Menu 5 ČÁST 3 V menu 5-10 se počítají pohyby spařovací komory. Počitadlo můžete vynulovat stisknutím a přidržením tlačítka Stop. V menu 5-12 se počítá počet aktivací mléka. Počitadlo můžete vynulovat stisknutím a přidržením tlačítka Stop. V menu 5-13 se počítá počet aktivací páry. Počitadlo můžete vynulovat stisknutím a přidržením tlačítka Stop. V menu 5-14 se počítají všechny POD produkty od začátku provozu. Počitadlo můžete vynulovat stisknutím a přidržením tlačítka Stop. V menu 5-15 se počítají všechny čajové produkty od začátku provozu. Počitadlo můžete vynulovat stisknutím a přidržením tlačítka Stop. V menu 5-16 je uloženo 50 posledních chybových hlášení. Poté dochází k jejich přepisování od Thermoplan, změny vyhrazeny Tiger REV-9 14

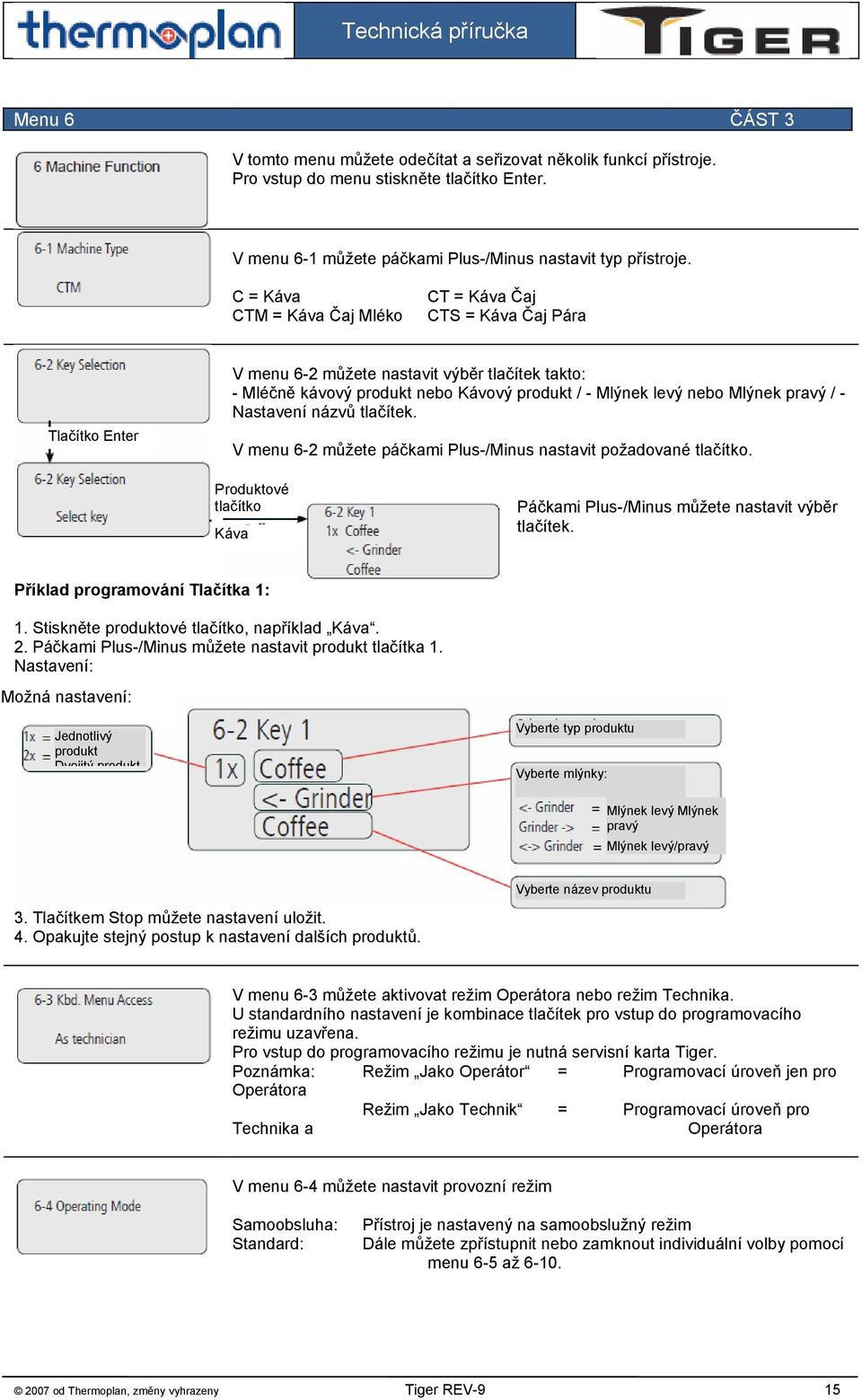

15 Menu 6 ČÁST 3 V tomto menu můžete odečítat a seřizovat několik funkcí přístroje. Pro vstup do menu stiskněte tlačítko Enter. V menu 6-1 můžete páčkami Plus-/Minus nastavit typ přístroje. C = Káva CTM = Káva Čaj Mléko CT = Káva Čaj CTS = Káva Čaj Pára Tlačítko Enter V menu 6-2 můžete nastavit výběr tlačítek takto: - Mléčně kávový produkt nebo Kávový produkt / - Mlýnek levý nebo Mlýnek pravý / - Nastavení názvů tlačítek. V menu 6-2 můžete páčkami Plus-/Minus nastavit požadované tlačítko. Produktové tlačítko Káva Páčkami Plus-/Minus můžete nastavit výběr tlačítek. Příklad programování Tlačítka 1: 1. Stiskněte produktové tlačítko, například Káva. 2. Páčkami Plus-/Minus můžete nastavit produkt tlačítka 1. Nastavení: Možná nastavení: Jednotlivý produkt Dvojitý produkt Vyberte typ produktu Vyberte mlýnky: Mlýnek levý Mlýnek pravý Mlýnek levý/pravý Vyberte název produktu 3. Tlačítkem Stop můžete nastavení uložit. 4. Opakujte stejný postup k nastavení dalších produktů. V menu 6-3 můžete aktivovat režim Operátora nebo režim Technika. U standardního nastavení je kombinace tlačítek pro vstup do programovacího režimu uzavřena. Pro vstup do programovacího režimu je nutná servisní karta Tiger. Poznámka: Režim Jako Operátor = Programovací úroveň jen pro Operátora Režim Jako Technik = Programovací úroveň pro Technika a Operátora V menu 6-4 můžete nastavit provozní režim Samoobsluha: Standard: Přístroj je nastavený na samoobslužný režim Dále můžete zpřístupnit nebo zamknout individuální volby pomocí menu 6-5 až od Thermoplan, změny vyhrazeny Tiger REV-9 15

16 Menu 6 ČÁST 3 M V menu 6-5 můžete nastavit provozní režim Řazení do fronty. On: Řazení do fronty aktivní Off: Řazení do fronty neaktivní V menu 6-6 můžete nastavit provozní režim Dvojité stisknutí. On: Dvojité stisknutí aktivní Off: Dvojité stisknutí neaktivní V menu 6-8 můžete páčkami Plus-/Minus nastavit tlačítko Vyplachování. On: Tlačítko Vyplachování aktivní Off: Tlačítko Vyplachování neaktivní V menu 6-12 můžete páčkami Plus-/Minus nastavit síťové napájecí napětí. 230 V nebo 115 V. V menu 6-14 můžete páčkami Plus-/Minus nastavit Vodovodní síť (bez vodní nádržky v základně) nebo Nádrž (s vodní nádržkou v základně) V menu 6-17 můžete nastavit počet mlýnků. 1 nebo 2 mlýnky. V menu 6-18 můžete páčkami Plus-/Minus nastavit zdroj mléka. 1x Internal : 1 druh mléka v základně 2x Internal : 2 druhy mléka v základně 1x External : 1 druh mléka externě s hladinovým senzorem 2x External : 2 druhy mléka externě s hladinovým senzorem 1x External without sensor : 1 druh mléka externě bez hladinového senzoru V menu 6-19 můžete páčkami Plus-/Minus aktivovat vyplachování sání mléka mezi EMRU a kávovarem. Yes: Proplachování sání mléka aktivní No: Proplachování sání mléka neaktivní Toto menu se objevuje jen u externího mléka. EMRU = External Milk Replenishment Unit (Externí zásobovací mléčná jednotka) V menu 6-21 můžete páčkami Plus-/Minus aktivovat nebo deaktivovat ventil studeného mléka. Yes: Ventil studeného mléka je k dispozici No: Ventil studeného mléka není k dispozici V menu 6-22 můžete aktivovat nebo deaktivovat Pročišťovací ventil. Purge active: U varianty s mléčnou nádržkou nebo externí dodávkou mléka se zdrojem umístěným pod přístrojem. Purge inactive: U varianty s externí dodávkou mléka se zdrojem umístěným ve stejné úrovni nebo vedle přístroje od Thermoplan, změny vyhrazeny Tiger REV-9 16

17 Menu 6 ČÁST 3 V menu 6-24 můžete páčkami Plus-/Minus aktivovat ohřívač šálků. c Yes: Ohřívač šálků k dispozici No: Ohřívač šálků není k dispozici V menu 6-25 můžete nastavit volby rozhraní. Nastavení závisí na použitém rozhraní. Možnosti: Žádné rozhraní / CCI (Je-li připojené rozhraní, musí se nastavit.) V menu 6-26 můžete páčkami Plus-/Minus nastavit požadovanou měnu. Toto menu se objeví jen tehdy, je-li aktivováno menu 6-23 Volba rozhraní. POZOR: TOTO MENU NELZE POUŽÍT! To má ten důsledek, že u aktualizace SW u prvních cca 300 ks přístrojů dodaných ke konci dubna 2006 se objevuje chybové hlášení porucha ventilátoru. U těchto prvních ventilátorů byl problém s tím, že nefungoval signál. Akce: Objeví-li na displeji chybové hlášení > Vyměnit ventilátor 2007 od Thermoplan, změny vyhrazeny Tiger REV-9 17

18 Menu 7 ČÁST 3 V tomto menu lze nastavit několik parametrů údržby přístroje. Do menu vstoupíte stisknutím tlačítka Enter. V menu 7-1 můžete nastavit čas a datum. K nastavení hodnot použijte páčky Plus-/ Minus. K postoupení k další hodnotě stiskněte tlačítko Enter. V menu 7-2 můžete páčkami Plus-/Minus nastavit požadovaný jazyk. Jazyk: Němčina / Francouzština/ Angličtina V menu 7-3 můžete páčkami Plus-/Minus nastavit požadovanou jednotku teploty C (Celsius) nebo F (Fahrenheit). V menu 7-9 můžete páčkami Plus-/Minus nastavit servisní interval. 0 = deaktivováno v menu 7-10 se zobrazuje, kdy se musí provést příští servis. V menu 7-12 můžete páčkami Plus-/Minus nastavit vodní filtr. 0 = deaktivováno V menu 7-13 se zobrazuje nejzazší termín výměny vodního filtru. V menu 7-14 můžete páčkami Plus-/Minus množství mleté kávy. Nastavujete objem mleté kávy. Poznámka: Nepoužívá-li se kávovar často, měl by být tento parametr nastaven na nízkou hodnotu, aby se z hygienických důvodů zajistilo vyprazdňování namleté kávy. V menu 7-18 můžete nastavit čištění buď Periodické nebo Pevně nastavený čas. Periodické: Počitadlo čištění se spouští po produktu. Periodu lze nastavit v menu Pevný čas: Čištění se provádí vždy po stejně dlouhé době od Thermoplan, změny vyhrazeny Tiger REV-9 18

19 Menu 7 ČÁST 3 V menu 7-20 můžete páčkami Plus-/Minus aktivovat hlášení Naplnit dezinfekční zařízení (Fill sanitizer). Yes: Naplnit dezinfekční zařízení aktivní > Po cyklu čištění se zobrazí hlášení Naplnit dezinfekční zařízení. No: Naplnit dezinfekční zařízení neaktivní POZOR: Toto hlášení se objevuje jen u přístrojů, které jsou nastavené pro USA. V menu 7-22 můžete nastavit pevný čas pro čištění. Toto menu je přístupné jen tehdy, je-li v menu 7-18 nastavena pevná doba. V menu 7-30 můžete nahrát nastavení produktových parametrů z CPU do EPROM. V menu 7-30 můžete nahrát nastavení produktových parametrů z EPROM do CPU od Thermoplan, změny vyhrazeny Tiger REV-9 19

20 Menu 8 ČÁST 3 V tomto menu můžete nastavit parametry přístroje. Do menu vstoupíte stisknutím tlačítka Enter. V menu 8-1 můžete páčkami Plus-/Minus nastavit požadovanou teplotu vody v bojleru. Rozsah je 60 C až 105 C => 140 F až 221 F V menu 8-3 můžete páčkami Plus-/Minus nastavit požadovanou teplotu přehřívání vody v bojleru. 5 minut po posledním připraveném kávovém produktu ohřeje tato funkce bojler o naprogramovanou hodnotu nad standardní teplotu k zabránění poklesu teploty. Rozmezí je od 0 do 15 C. V menu 8-4 můžete nastavit otáčky čerpadla pro kávové produkty. Rozmezí je od 600 do 2000 ot./min. V menu 8-7 můžete nastavit teplotu mléka u NTC termobloku. Rozmezí je od 20 do 140 C. V menu 8-9 můžete nastavit teplotu mléčné pěny u NTC termobloku. Rozmezí je od 20 do 105 C. V menu 8-10 můžete nastavit otáčky čerpadla pro mléko. Rozmezí je od 600 do 2000 ot./min. v V menu 8-11 můžete nastavit otáčky čerpadla pro produkty s mléčnou pěnou. Rozmezí je od 600 do 2000 ot./min. V menu 8-13 můžete nastavit otáčky čerpadla pro mléko u produktů se studenou mléčnou pěnou. Rozmezí je od 600 do 2000 ot./min. V menu 8-14 můžete páčkami Plus-/Minus nastavit pohotovostní teplotu termobloku. Rozmezí je od 20 do 70 C. V menu 8-15 můžete nastavit čas pro Sání mléka. Po tuto dobu se mléko nasává. Zjednodušuje se přeprava mléka k Labyrintové desce. V menu 8-18 můžete definovat, jak dlouho zůstane otevřený ventil termobloku, než mléčný produkt vyteče. Tento čas brání tomu, aby na konci mléčného produktu nemohla vytékat do šálku voda od Thermoplan, změny vyhrazeny Tiger REV-9 20

21 Menu 9 ČÁST 3 V tomto menu můžete zapínat/vypínat další zobrazování na displeji. Do menu vstoupíte stisknutím tlačítka Enter. V menu 9-1 můžete zapnout/vypnout čas a datum. V menu 9-2 můžete zapnout/vypnout tepelné senzory. Jsou-li senzory zapnuté, pak displej ukazuje; Teplotu termobloku (SBT), Teplotu bojleru pro kávu (CBT), Teplotu mléka (MIT) a Vnitřní teplotu (COL). Menu 10 ČÁST 3 V tomto menu můžete testovat několik vstupních a výstupních signálů. Toto menu je podrobně popsané v části 6 technického návodu. V tomto menu můžete testovat několik výstupních signálů. V tomto menu můžete testovat několik vstupních signálů od Thermoplan, změny vyhrazeny Tiger REV-9 21
