1 Dětská motorka POLICE Návod k použití - PK135 Charakteristika Motorka elegantních a moderních tvarů Automatické vypínání Napájení na nabíjecí baterie Jízda dopředu i couvání Výstražná zvuková signalizace Dodávána s nabíječkou Technické údaje Výrobek je určen pro děti let Typ baterie... nabíjecí (6V4A, včetně dvou 10A pojistek) Maximální zatížení kg Rychlost ,5 km/hod Nabíječka V/230V, 50 Hz Doba nabíjení hod Doba provozu... 1,5-2hod Důležitá bezpečnostní upozornění 1. Je zakázáno jezdit s motorkou po nebezpečných místech např. na silnici či strmém svahu. 2. Motorku používejte na rovném povrchu. Vyvarujte se ježdění po písku či nerovném - hrbolatém povrchu. 3. Neměňte náhle směr jízdy (vpřed/vzad). Nejprve motorku uveďte do klidu (zastavte) a teprve poté změňte směr. 4. Nabíjení baterie smí provádět pouze dospělá osoba. 5. Pokud dítě používá motorku, musí být pod dohledem dospělé osoby. Přístroj nepřetěžujte! 6. Montáž motorky smí provádět dospělá osoba, která jej zároveň musí zkontrolovat před použitím. 7. Tento výrobek je hračka, nepoužívejte jej pro přepravu. 8. V případě, že po zakoupení výrobku zjistíte jakoukoli závadu, kontaktujte odborný servis. Při montáži a provozu motorky se řiďte pokyny uvedenými v přiloženém návodu k použití. Na reklamaci nebude brán zřetel, pokud jste výrobek pozměnili či jste se neřídili pokyny uvedenými v návodu k použití

2 Funkce 1. Pedál: sešlápnutí pedálu umožní pohyb dopředu/dozadu. Pokud pedál pustíte, motorka zabrzdí. dozadu dopředu 2. 10A pojistka: důležitá součást pro případ nesprávného použití či nabíjení 3. Tlačítko dozadu/stop/dopředu : stlačení do polohy dozadu - pohyb dozadu, stlačení do polohy dopředu - pohyb dopředu, zastavení prostřední pozice stop dozadu zastavení dopředu 4. Tlačítko výstražného zvuku: na pravé rukojeti. Při stlačení vydává výstražné zvuky

3 Nářadí a náhradní díly (Nářadí není součástí výrobku) náprava šroub 1 šroub 2 náprava předního kola náprava otáčení matice podložka čelní sklo proužek čelního skla kolo čelní maska sedadlo převodovka kryt předního kola brzdové kolečko zrcátko nabíječka box s pedály šroubovák kladivo - 3 -

4 Montáž 1. Montáž boxu s pedály Propojte vodič pedálového boxu s vodičem zvukové signalizace. Upevněte pedálový box, protáhněte 6mm nápravy skrz pedálový box. 2. Montáž předního kola Upevněte přední kolo a kryt kola. Protáhněte 8 mm nápravu skrz pravý a levý otvor brzd. (Pozn. brzdový kotouč má jiný směr). 3. Spojení přední a zadní částí Nejdříve spojte obě části pomocí 6mm nápravy. Poté propojte vodiče. 4. Montáž pravého a levého zrcátka Nejdříve upevněte čelní sklo proužkem čelního skla a šrouby (2,6x12cm). Poté upevněte pravé a levé zrcátko

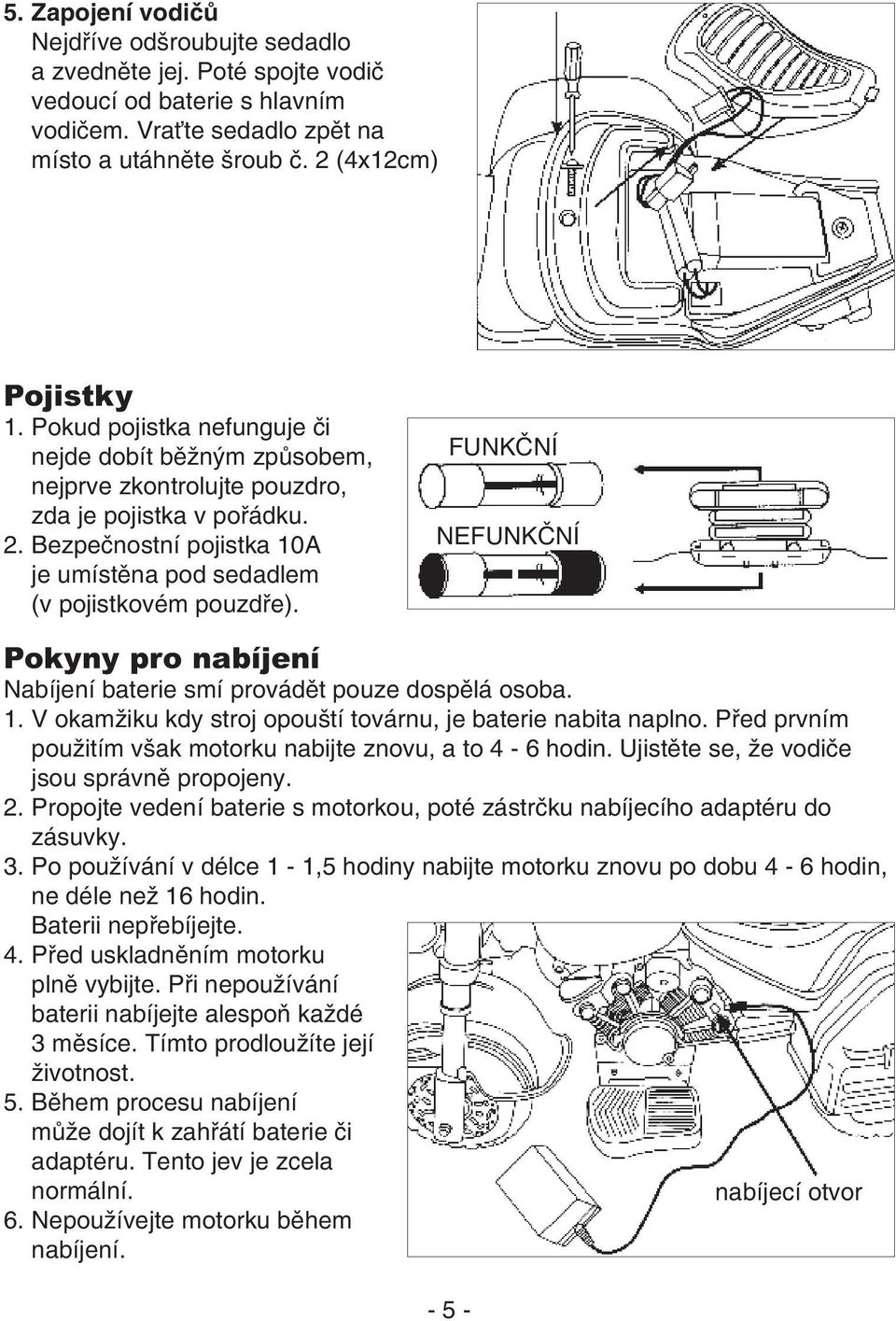

5 5. Zapojení vodičů Nejdříve odšroubujte sedadlo a zvedněte jej. Poté spojte vodič vedoucí od baterie s hlavním vodičem. Vraťte sedadlo zpět na místo a utáhněte šroub č. 2 (4x12cm) Pojistky 1. Pokud pojistka nefunguje či nejde dobít běžným způsobem, nejprve zkontrolujte pouzdro, zda je pojistka v pořádku. 2. Bezpečnostní pojistka 10A je umístěna pod sedadlem (v pojistkovém pouzdře). FUNKČNÍ NEFUNKČNÍ Pokyny pro nabíjení Nabíjení baterie smí provádět pouze dospělá osoba. 1. V okamžiku kdy stroj opouští továrnu, je baterie nabita naplno. Před prvním použitím však motorku nabijte znovu, a to 4-6 hodin. Ujistěte se, že vodiče jsou správně propojeny. 2. Propojte vedení baterie s motorkou, poté zástrčku nabíjecího adaptéru do zásuvky. 3. Po používání v délce 1-1,5 hodiny nabijte motorku znovu po dobu 4-6 hodin, ne déle než 16 hodin. Baterii nepřebíjejte. 4. Před uskladněním motorku plně vybijte. Při nepoužívání baterii nabíjejte alespoň každé 3 měsíce. Tímto prodloužíte její životnost. 5. Během procesu nabíjení může dojít k zahřátí baterie či adaptéru. Tento jev je zcela normální. nabíjecí otvor 6. Nepoužívejte motorku během nabíjení

6 Obsluha a údržba 1. Motorka se nepohybuje Zkontrolujte, zda je elektrická pojistka normální, pokud je přepálená, vyměňte ji! Pojistka je umístěna pod sedadlem. Zkontrolujte, zda jsou vodiče správně propojeny. 2. Rychlost motorky je příliš nízká Zkontrolujte, zda byly baterie nabíjeny po dobu 8-10 hodin, a zda je napětí vyšší než 5,8 V. 3. Baterie není možné zcela nabít Prosím zkontrolujte, zda není elektrická pojistka přepálená, nebo zda baterie nebo adaptér nejsou nefunkční. Poté vyměňte pojistku, kupte nové baterie nebo adaptér. 4. Motorka je pomalá Dobijte ji ihned, zabráníte tak možnému poškození baterií. 5. Nefunguje zvuková signalizace Zkontrolujte zda nedochází elektrická energie. 6. Přední nebo koncové světlo nesvítí Baterie jsou vybité, vodiče světla jsou přerušené, světlo je rozbité. Dobijte baterie nebo vyměňte světlo
