1 PT-32EH HOŘÁKY PRO ŘEZÁNÍ PLAZMOU Dodatek k příručce (CZ): Na přiložené stránce naleznete aktualizované volitelné příslušenství a sady náhradních dílů. Aktualizované schéma se správnými čísly dílů tepelných štítů. Aktualizovaná tabulka se správnými sadami náhradních dílů a jejich obsahem

2 SEZNAMTE S TOUTO PŘÍRUČKOU OBSLUHU ZAŘÍZENÍ. DALŠÍ KOPIE SI VYŽÁDEJTE U DISTRIBUTORA. UPOZORNĚNÍ Tato PŘIRUČKA je určena pro zkušenou obsluhu. Jestliže nejste zcela seznámeni se zásadami bezpečné práce se zařízeními pro obloukové sváření a řezání, doporučujeme Vám prostudovat si naši brožuru Opatření a bezpečné postupy pro obloukové svařování, řezání a drážkování, formulář NEDOVOLTE nezaškoleným osobám zařízení obsluhovat, instalovat či udržovat. NEPOKOUŠEJTE SE zařízení instalovat ani obsluhovat bez důkladného pročtení této příručky a jejího plného porozumění. Jestliže jste příručce neporozuměli dokonale, kontaktujte svého dodavatele pro více informací. Před instalací a jakoukoli obsluhou zařízení si přečtěte Bezpečnostní pokyny. ODPOVĚDNOST UŽIVATELE Toto zařízení bude pracovat v souladu s touto příručkou, štítky nebo s přílohami, jestliže je instalováno, obsluhováno, udržováno a opravováno ve shod ě s přiloženými pokyny. Zařízení musí být pravidelně kontrolováno. Nefunkční či nedostatečně udržované zařízení by nemělo být používáno. Nefunkční, chybějící, opotřebované, poškozené či znečištěné součásti by měly být ihned vyměněny. Stane-li se oprava nebo výměna nezbytnou, výrobce doporučuje podat písemnou či telefonickou žádost o servisní pokyny u autorizovaného distributora, u kterého bylo za řízení zakoupeno. Zařízení ani žádná jeho část by neměla být zaměňována bez předchozího písemného souhlasu výrobce. Uživatel zařízení nese plnou odpovědnost za poruchy vzniklé v důsledku nesprávného používání, špatné údržby, poškození či záměny provedené kýmkoliv jiným než výrobcem či servisem výrobcem stanoveným.

3 ODDÍL 1 BEZPEČNOST Uživatel svařovacího zařízení ESAB nese plnou zodpovědnost za bezpečnost personálu pracujícího na zařízení nebo v jeho blízkosti. Nesprávná obsluha může vést k mimořádným situacím, zranění obsluhy a poškození zařízení. Každý, kdo používá toto svařovací zařízení, musí být plně seznámen s - jeho obsluhou - umístěním nouzového vypínače - jeho funkcí - příslušnými bezpečnostními opatřeními - řezáním Obsluha musí zajistit, aby - se nikdo při spuštění zařízení nenacházel v pracovním prostoru - nikdo nebyl při zapáleném oblouku bez náležité ochrany Nároky na pracoviště - v pracovním prostoru se nesmí nacházet žádné volné části strojů, nářadí a jiné objekty, které by mohly bránit obsluze v pohybu - musí být uspořádáno tak, aby byly nouzové vypínače snadno dosažitelné - žádný průvan Pomůcky osobní ochrany - vždy používejte řádné ochranné pomůcky, jako jsou ochranné brýle, nehořlavý oděv a ochranné rukavice - nikdy nenoste volné oblečení, pásky, náramky, prsteny atp., kterými byste mohli zachytit o zařízení nebo si způsobit popáleniny Dále - práci na elektrickém zařízení smí provádět pouze oprávněná osoba - ujistěte se, že jsou zpětné kabely bezpečně připojeny a uzemněny - nezbytné hasicí zařízení musí být snadno dostupné na jasně označeném místě - mazání a údržba svařovacího zařízení se nesmí provádět za provozu

4 ODDÍL 1 BEZPEČNOST! VÝSTRAHA! OBLOUKOVÉ SVAŘOVÁNÍ A ŘEZÁNÍ MŮŽE ZPŮSOBIT ZRANĚNÍ VÁM I OSTATNÍM. PŘI SVAŘOVÁNÍ A ŘEZÁNÍ DODRŽUJTE BEZPEČNOSTNÍ OPATŘENÍ. VYŽÁDEJTE SI OD SVÉHO ZAMĚSTNAVATELE BEZPEČNOSTNÍ PŘEDPISY, KTERÉ BY MĚLY VYCHÁZET Z MOŽNÝCH RIZIK UVÁDĚNÝCH VÝROBCEM. ÚRAZ ELEKTRICKÝM PROUDEM - Může být smrtelný - Nainstalujte a uzemněte svařovací jednotku v souladu s povinnými předpisy. - Nedotýkejte se živých elektrických součástek ani elektrod holou kůží, vlhkými rukavicemi nebo vlhkým oděvem. - Izolujte se od uzemnění a od svařovaného předmětu. - Ujistěte se, že Vaše pracovní poloha je bezpečná. KOUŘ A PLYNY - Mohou být zdraví nebezpečné - Držte hlavu stranou od plynných zplodin svařování. - Používejte ventilaci a/nebo odsávání, aby se plynné zplodiny nedostaly do oblasti dýchacích cest a okolního prostoru. ZÁŘENÍ OBLOUKU - Může způsobit poranění očí a popálení pokožky - Chraňte svůj zrak a pokožku. Používejte správné svářečské štíty, ochranné brýle a noste ochranný oděv. - Chraňte osoby v okolí vhodnými štíty nebo clonami. NEBEZPEČÍ POŽÁRU - Jiskry (odstřikující žhavý kov) mohou způsobit požár. Zajistěte, aby se v blízkosti nenacházely žádné hořlavé materiály. HLUK - Nadměrný hluk může poškodit sluch. - Chraňte svoje uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu. - Varujte osoby v okolí před tímto nebezpečím. PORUCHA - V případě poruchy přivolejte odbornou pomoc. PŘED INSTALACÍ A POUŽÍVÁNÍM ZAŘÍZENÍ SI PROSTUDUJTE NÁVOD K OBSLUZE A UJISTĚTE SE, ŽE MU ROZUMÍTE. CHRAŇTE SEBE I OSTATNÍ!

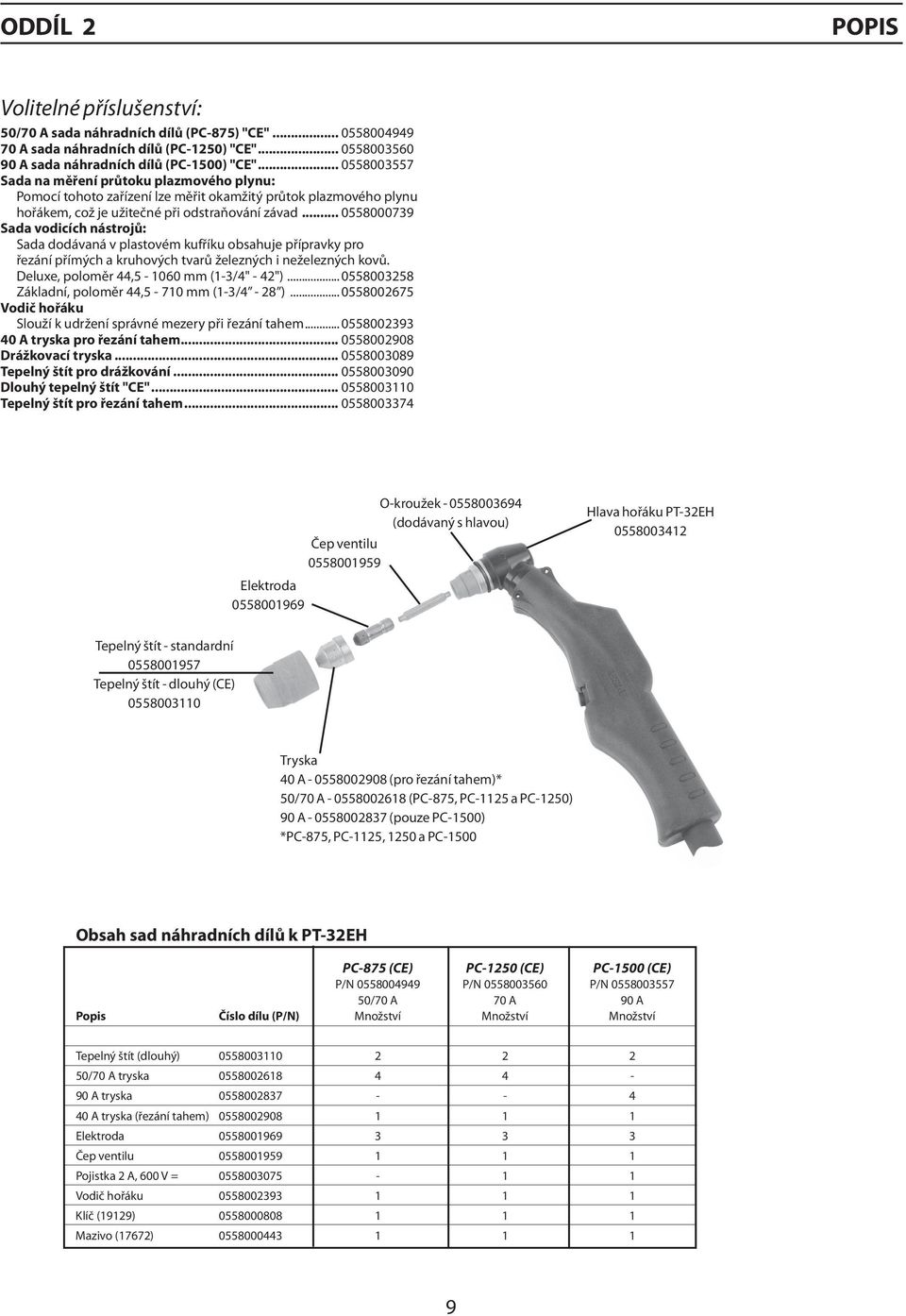

5 ODDÍL 2 POPIS Volitelné příslušenství: 50/70 A sada náhradních dílů (PC-875) "CE" A sada náhradních dílů (PC-1250) "CE" A sada náhradních dílů (PC-1500) "CE" Sada na měření průtoku plazmového plynu: Pomocí tohoto zařízení lze měřit okamžitý průtok plazmového plynu hořákem, což je užitečné při odstraňování závad Sada vodicích nástrojů: Sada dodávaná v plastovém kufříku obsahuje přípravky pro řezání přímých a kruhových tvarů železných i neželezných kovů. Deluxe, poloměr 44, mm (1-3/4" - 42") Základní, poloměr 44,5-710 mm (1-3/4-28 ) Vodič hořáku Slouží k udržení správné mezery při řezání tahem A tryska pro řezání tahem Drážkovací tryska Tepelný štít pro drážkování Dlouhý tepelný štít "CE" Tepelný štít pro řezání tahem O-kroužek (dodávaný s hlavou) Čep ventilu Elektroda Hlava hořáku PT-32EH Tepelný štít - standardní Tepelný štít - dlouhý (CE) Tryska 40 A (pro řezání tahem)* 50/70 A (PC-875, PC-1125 a PC-1250) 90 A (pouze PC-1500) *PC-875, PC-1125, 1250 a PC-1500 Obsah sad náhradních dílů k PT-32EH PC-875 (CE) PC-1250 (CE) PC-1500 (CE) P/N P/N P/N /70 A 70 A 90 A Popis Číslo dílu (P/N) Množství Množství Množství Tepelný štít (dlouhý) /70 A tryska A tryska A tryska (řezání tahem) Elektroda Čep ventilu Pojistka 2 A, 600 V = Vodič hořáku Klíč (19129) Mazivo (17672)
