1 Pohonná technika Flender Mechanické pohony MD

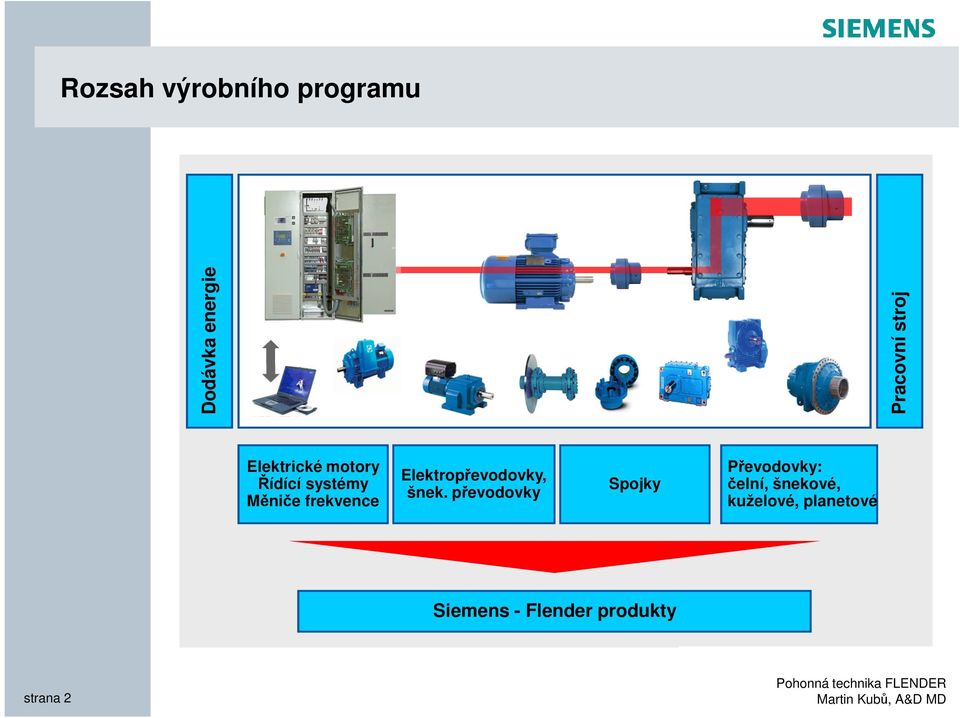

2 Rozsah výrobního programu Dodávka energie Pracovní stroj Elektrické motory Řídící systémy Měniče frekvence Elektropřevodovky, šnek. převodovky Spojky Převodovky: čelní, šnekové, kuželové, planetové Siemens - Flender produkty strana 2

3 Umístění výrobních závodů v Německu a ve světě FLENDER FLENDER Mussum Subotica FLENDER Penig FLENDER Elgin FLENDER Wittgensdorf FLENDER Herne FLENDER A. FRIEDR. FLENDER AG Bocholt FLENDER Tianjin FLENDER Graffenstaden FLENDER Tübingen strana 3 FLENDER Ruhstorf FLENDER Kharagpur FLENDER Chennai

4 A&D MD pokrývá široký rozsah kroutícího momentu a má nejširší produktové spektrum strana 4

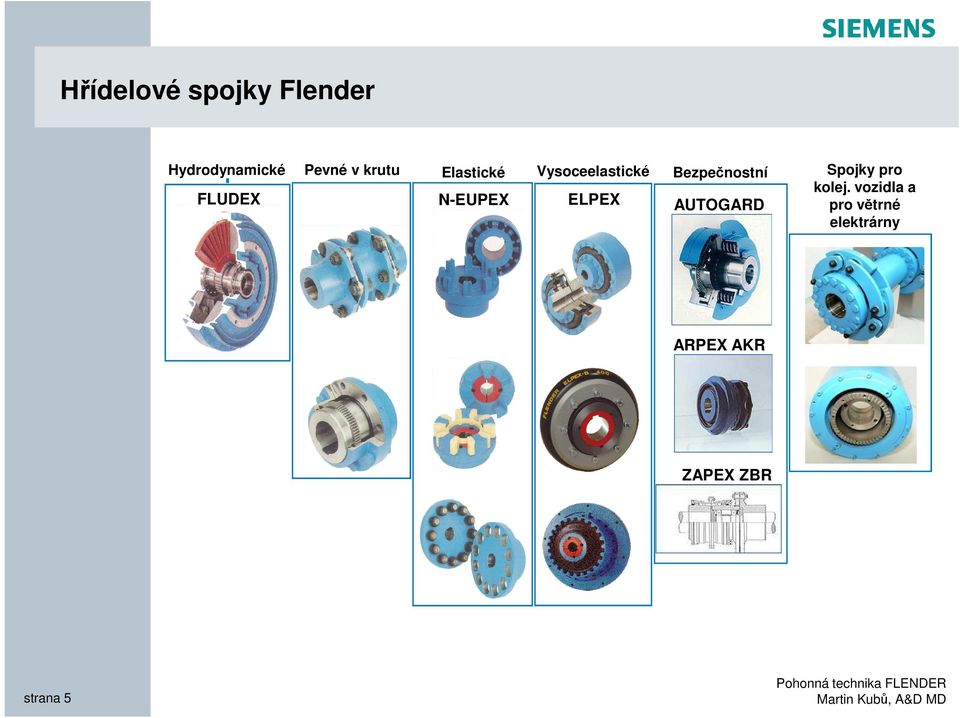

5 Hřídelové spojky Flender Hydrodynamické Pevné v krutu Elastické Vysoceelastické Bezpečnostní Spojky pro FLUDEX N-EUPEX ELPEX AUTOGARD kolej. vozidla a pro větrné elektrárny ARPEX AKR ZAPEX ZBR strana 5

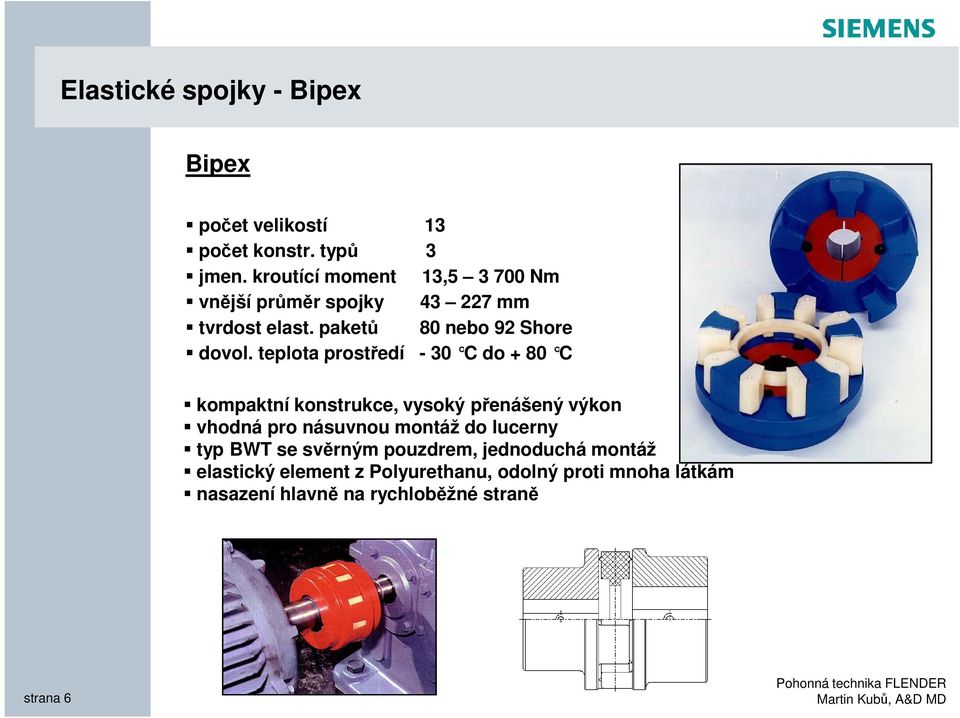

6 Elastické spojky - Bipex Bipex počet velikostí 13 počet konstr. typů 3 jmen. kroutící moment 13, Nm vnější průměr spojky mm tvrdost elast. paketů 80 nebo 92 Shore dovol. teplota prostředí - 30 C do + 80 C kompaktní konstrukce, vysoký přenášený výkon vhodná pro násuvnou montáž do lucerny typ BWT se svěrným pouzdrem, jednoduchá montáž elastický element z Polyurethanu, odolný proti mnoha látkám nasazení hlavně na rychloběžné straně strana 6

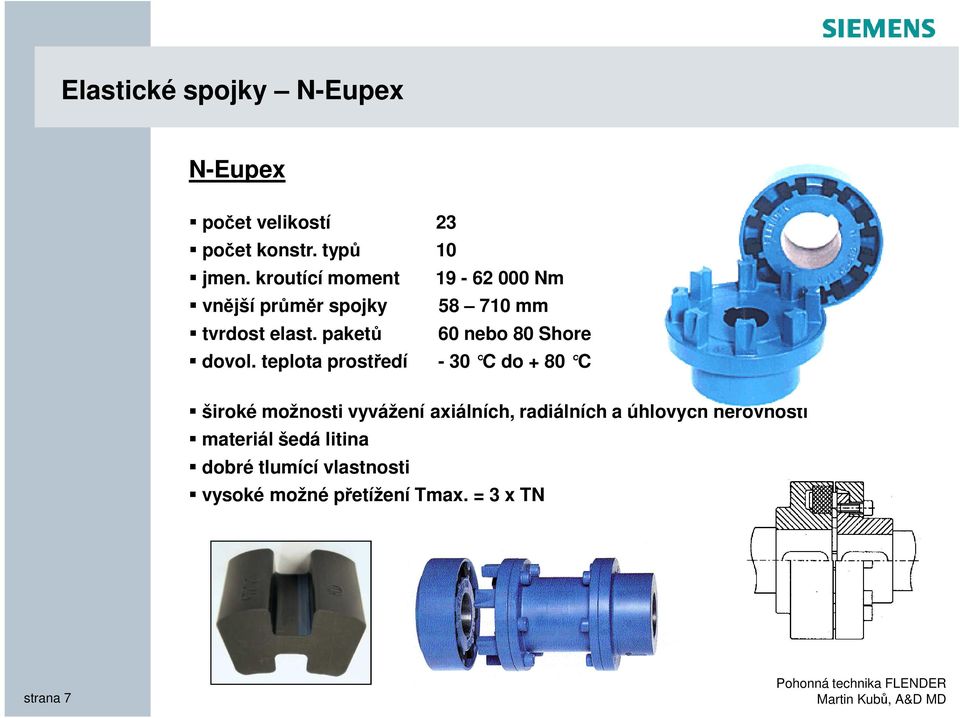

7 Elastické spojky N-Eupex pohonu N-Eupex počet velikostí 23 počet konstr. typů 10 jmen. kroutící moment Nm vnější průměr spojky mm tvrdost elast. paketů 60 nebo 80 Shore dovol. teplota prostředí - 30 C do + 80 C široké možnosti vyvážení axiálních, radiálních a úhlových nerovností materiál šedá litina dobré tlumící vlastnosti vysoké možné přetížení Tmax. = 3 x TN strana 7 Martin Martin Kubů, Kubů, A&D A&D MD MD

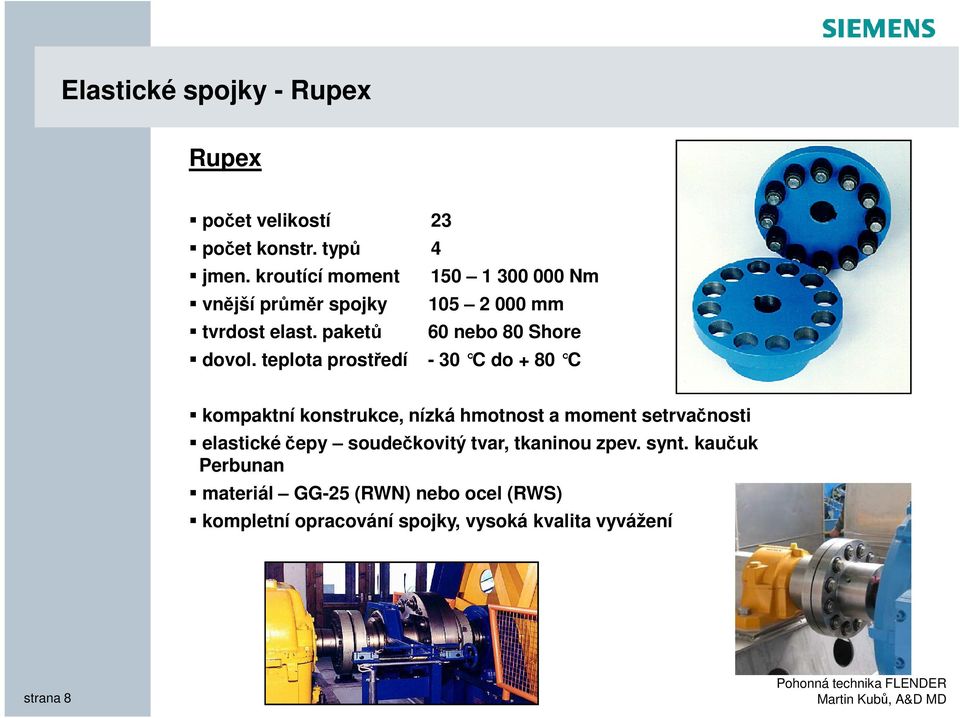

8 Elastické spojky - Rupex Rupex počet velikostí 23 počet konstr. typů 4 jmen. kroutící moment Nm vnější průměr spojky mm tvrdost elast. paketů 60 nebo 80 Shore dovol. teplota prostředí - 30 C do + 80 C kompaktní konstrukce, nízká hmotnost a moment setrvačnosti elastické čepy soudečkovitý tvar, tkaninou zpev. synt. kaučuk Perbunan materiál GG-25 (RWN) nebo ocel (RWS) kompletní opracování spojky, vysoká kvalita vyvážení strana 8 Martin Martin Kubů, Kubů, A&D A&D MD MD

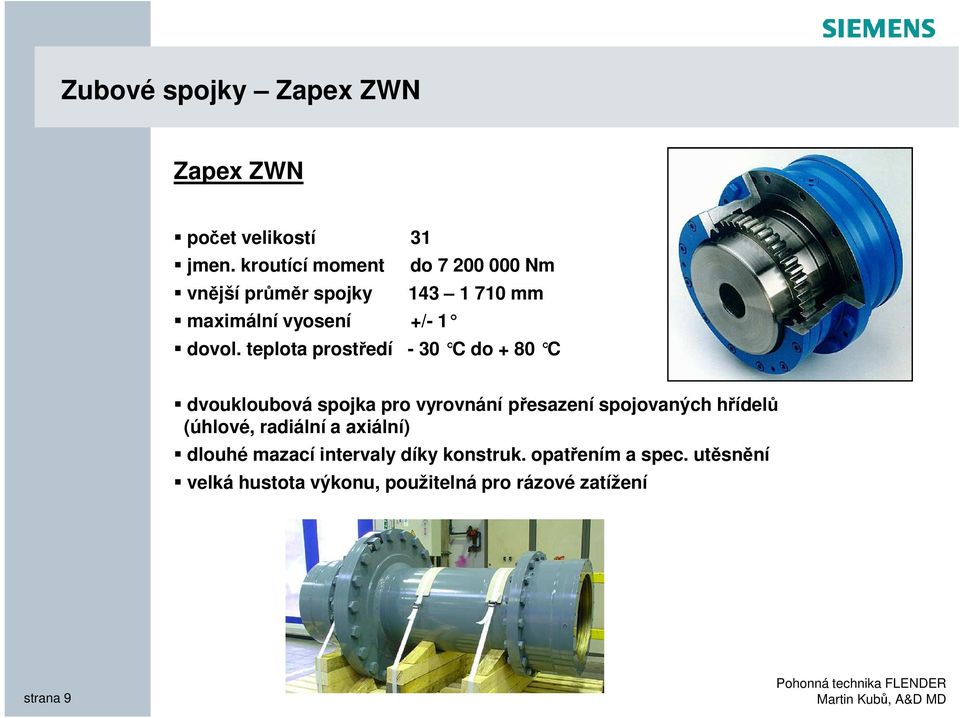

9 Zubové spojky Zapex ZWN Zapex ZWN počet velikostí 31 jmen. kroutící moment do Nm vnější průměr spojky mm maximální vyosení +/- 1 dovol. teplota prostředí - 30 C do + 80 C dvoukloubová spojka pro vyrovnání přesazení spojovaných hřídelů (úhlové, radiální a axiální) dlouhé mazací intervaly díky konstruk. opatřením a spec. utěsnění velká hustota výkonu, použitelná pro rázové zatížení strana 9

10 Zubové spojky Zapex ZN Zapex ZN počet velikostí 12 jmen. kroutící moment do Nm vnější průměr spojky mm maximální vyosení +/- 0,5 dovol. teplota prostředí - 30 C do + 80 C nahrazuje řadu ZIN možnost velkého vrtání ozubení mazáno tukem dvoukloubová zubová spojka s oblým vnějším ozubením rozměry přírubového spoje dle palcových jednotek a mezinárodního standardu vysoké bezpečností rezervy i při vysokém rázovém zatížení strana 10

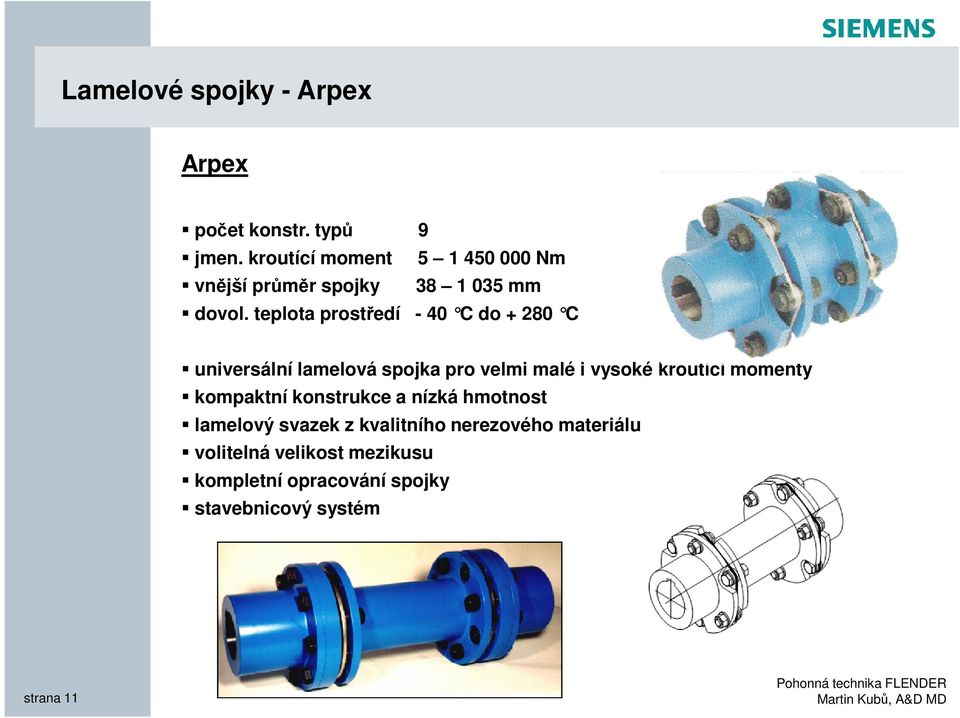

11 Lamelové spojky - Arpex Arpex počet konstr. typů 9 jmen. kroutící moment Nm vnější průměr spojky mm dovol. teplota prostředí - 40 C do C universální lamelová spojka pro velmi malé i vysoké kroutící momenty kompaktní konstrukce a nízká hmotnost lamelový svazek z kvalitního nerezového materiálu volitelná velikost mezikusu kompletní opracování spojky stavebnicový systém strana 11 Martin Martin Kubů, Kubů, A&D A&D MD MD

12 Hydrodynamické spojky - Fludex Fludex počet velikostí 16 počet konstr. typů 15 / 3 konstr. řady přenášený výkon do kw vnější průměr spojky mm otáčky do /min měkké rozběhy bez rázů velk. hmot při odlehčení motoru během rozběhu omezení kroutícího momentu při rozběhu a při přetížení tlumení vibrací a rázů jednoduché nastavení přenáš. krout. momentu plněním spojky strana 12

13 Čelní a kuželočelní převodovky Výkonové údaje : strana 13 počet stupňů 1 4 počet velikostí 26 přenášený výkon kw jmen. krout. moment do Nm převodový poměr 1-450

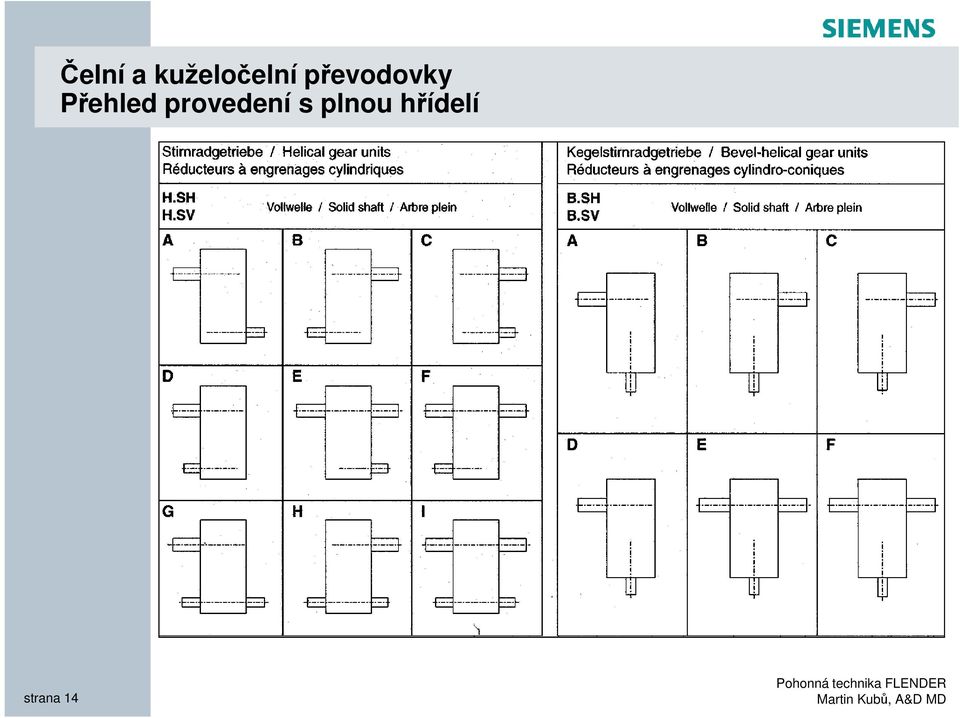

14 Čelní a kuželočelní převodovky Přehled provedení s plnou hřídelí strana 14

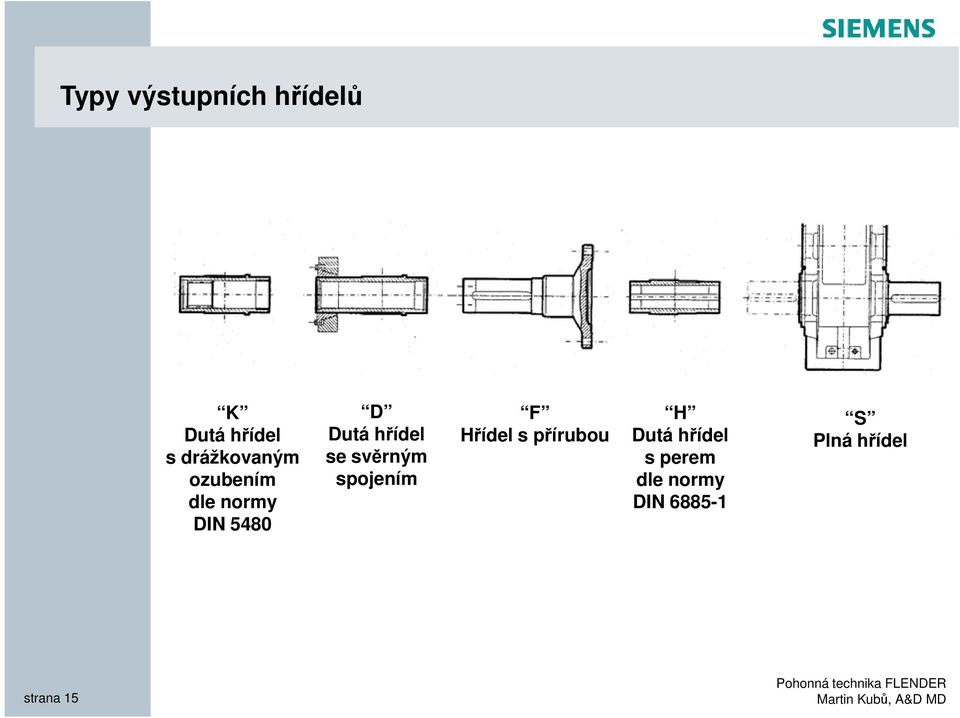

15 Typy výstupních hřídelů K Dutá hřídel s drážkovaným ozubením dle normy DIN 5480 D Dutá hřídel se svěrným spojením F Hřídel s přírubou H Dutá hřídel s perem dle normy DIN S Plná hřídel strana 15

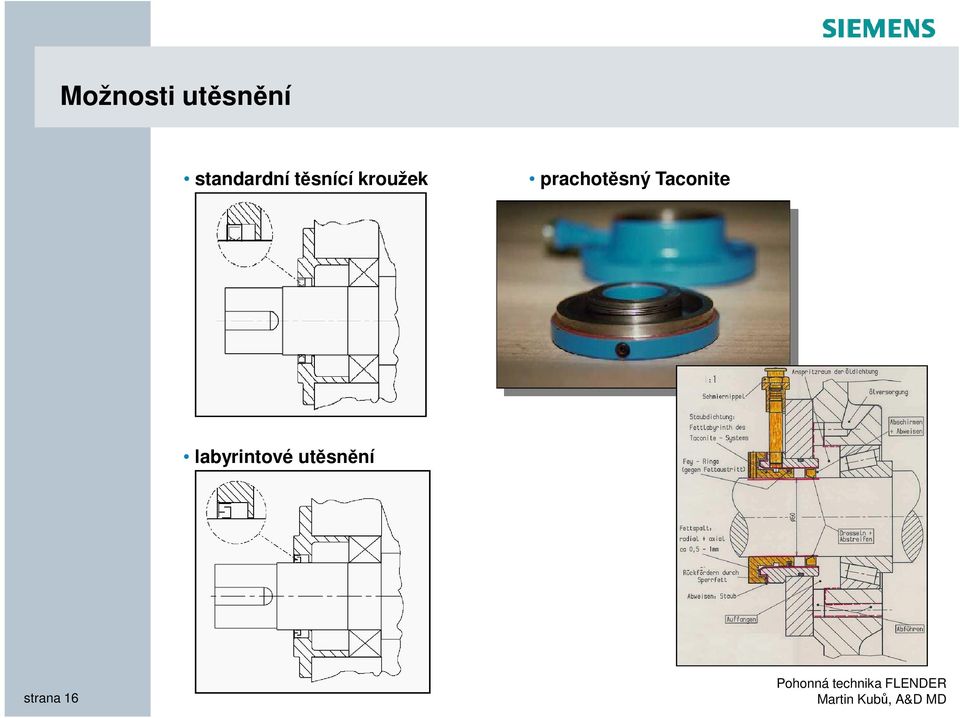

16 Možnosti utěsnění standardní těsnící kroužek labyrintové utěsnění prachotěsný Taconite strana 16

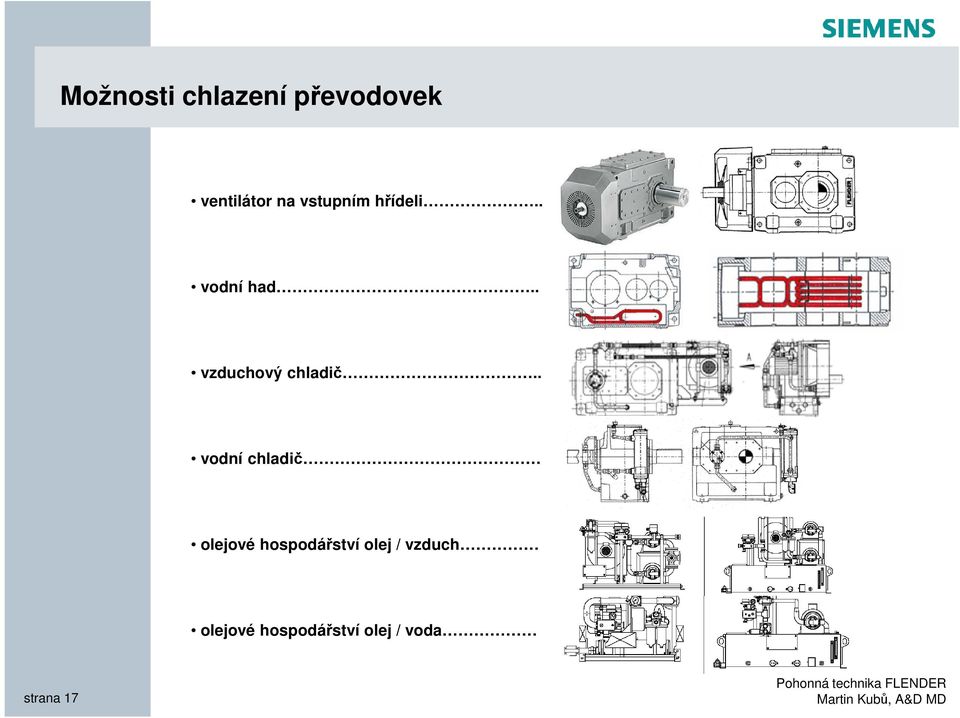

17 Možnosti chlazení převodovek ventilátor na vstupním hřídeli.. vodní had.. vzduchový chladič.. vodní chladič olejové hospodářství olej / vzduch olejové hospodářství olej / voda strana 17

18 Převodovky do výbušného prostředí dle normy ATEX 95 FZG převodovky můžou být vyrobeny ve spec. provedení, s certifikací dle normy 94/9/EC. tyto převodovky mohou být užívány v nebezpečných prostředích. strana 18

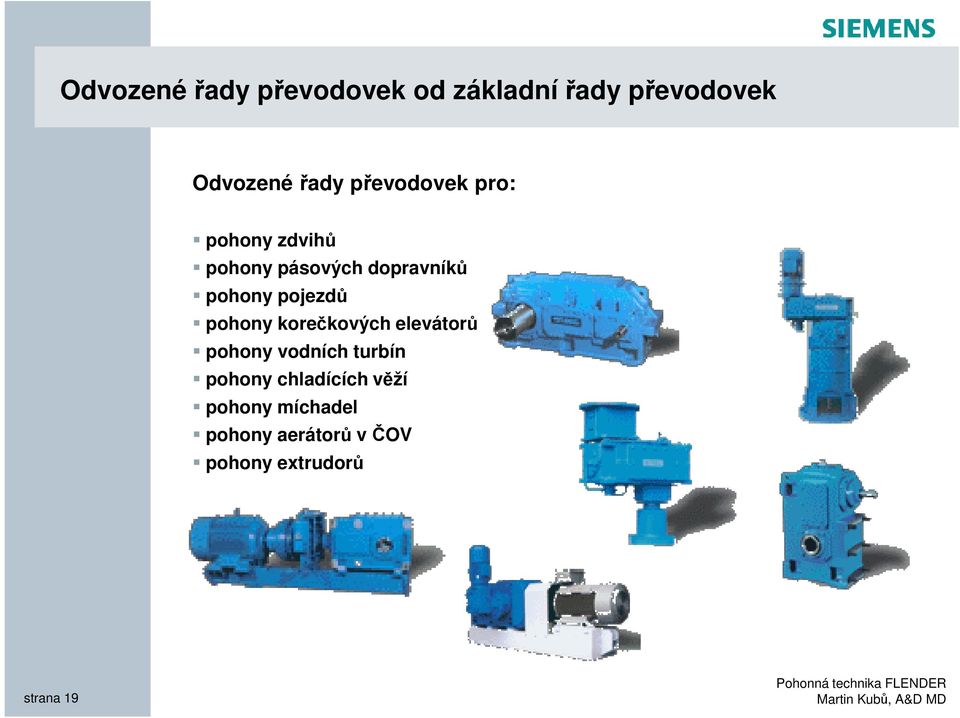

19 řady převodovek od základní řady převodovek řady převodovek pro: pohony zdvihů pohony pásových dopravníků pohony pojezdů pohony korečkových elevátorů pohony vodních turbín pohony chladících věží pohony míchadel pohony aerátorů v ČOV pohony extrudorů strana 19

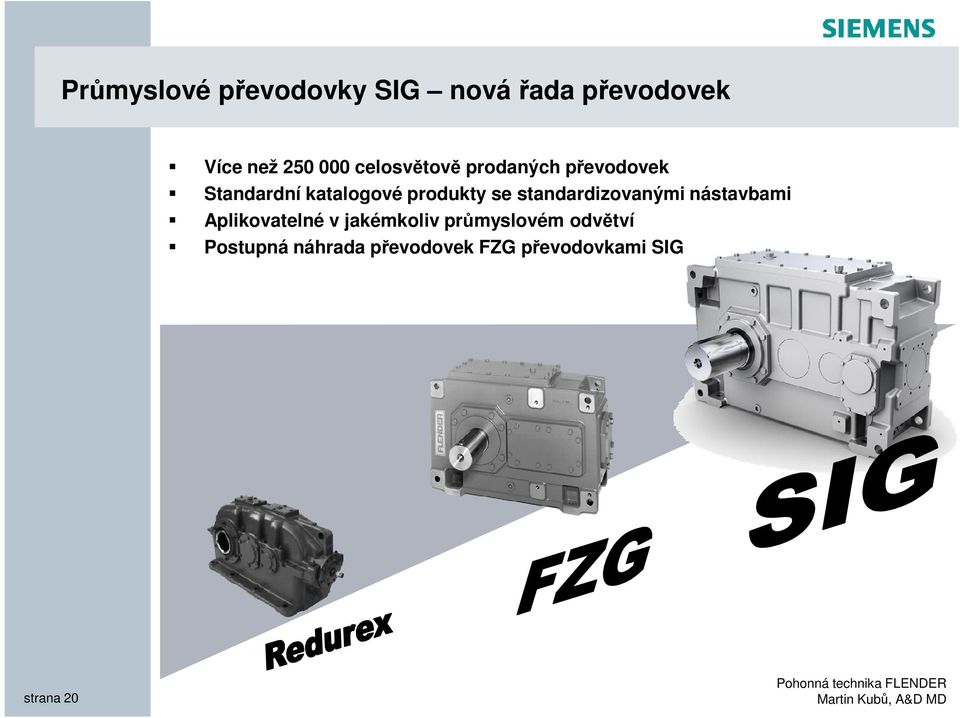

20 Průmyslové převodovky SIG nová řada převodovek Více než celosvětově prodaných převodovek Standardní katalogové produkty se standardizovanými nástavbami Aplikovatelné v jakémkoliv průmyslovém odvětví Postupná náhrada převodovek FZG převodovkami SIG strana 20 Martin Martin Kubů, Kubů, A&D A&D MD MD

21 Průmyslové převodovky SIG nová řada převodovek Počet velikostí 11 Nominální moment Nm Převodový poměr 6,3 400 Počet stupňů 1 4 Velikosti Katalog MD 30.1 Provedení čelní, kuželočelní strana 21 Martin Martin Kubů, Kubů, A&D A&D MD MD

22 Planetové převodovky Planurex počet velikostí 26 jmen. kroutící moment do Nm převodový poměr 25 až 4000 koaxiální i úhlové provedení výstupní hřídel dutý, plný, s drážkováním, se svěrným pouzdrem možnost kotvení na přírubu i momentová rameno strana 22

23 Průmyslové převodovky SIP nová řada planetových převodovek malé kompaktní provedení minimální nominální moment již od Nm možnost kombinace s Motox elektropřevodovkami koaxiální provedení těsnění hřídelůtaconite různé varianty výstupních hřídelů strana 23 Martin Martin Kubů, Kubů, A&D A&D MD MD

24 Průmyslové převodovky SIP nová řada planetových převodovek Počet velikostí 8 Nominální moment Nm Převodový poměr Velikosti Katalog MD 31.1 strana 24 Martin Martin Kubů, Kubů, A&D A&D MD MD

25 Průmyslové převodovky SIP nová řada planetových převodovek strana 25 Martin Martin Kubů, Kubů, A&D A&D MD MD

26 Konfigurační nástroje xcat NG spojky, průmyslové převodovky, elektropřevodovky Simogear Motox elektropřevodovky Motox - základní návrh komponentů - tvorba 2D a 3D modelů - tvorba poptávky strana 26

27 Materiály a informace ke stažení sekce mechanické pohony - katalogy ke stažení - konfigurační nástroje online i ke stažení - obchodní informace - kontaktní informace - provozní a montážní předpisy strana 27

28 Silná odvětví pro MD dopravníková a manipulační technika pohony drtičů a rozvlákňovačů pohony chladících věží pohony míchadel a aerátorů pohony jeřábových zdvihů a pojezdů pohony těžebních strojů pohony pro MVE a ČOV papírenský průmysl železozpracující a hutnický průmysl chemický a potravinářský průmysl pohony troubových mlýnů a sušících válců atd. strana 28

29 Pohon těžebního stroje strana 29

30 Kompletní pohon pro pásový dopravník (motor, hydrospojka, bubnová brzda, kuželočelní převodovka) strana 30

31 Pohony pásových dopravníků Escondida B3SH25 P = 2000 kw i = 14 n 2 = 70 1/min strana 31

32 Pohon pásového dopravníku Flender systém bez nutnosti vyrovnávání motoru a převodovky strana 32

33 Převodovky pro pohony cementových mlýnů DMG2 1, MW strana 33

34 Převodovka KMPS 755 pro vertikální mlýn KMPS 755 P=5400 kw i = 46 strana 34

35 Drcení: centrální pohon troubového mlýna DUORED standardní čelní převodovka s vnitřním rozvětvením výkonu strana 35

36 Pohon korečkového rypadla strana 36
