DW771 DW CZ
|
|
- Leoš Navrátil
- před 8 lety
- Počet zobrazení:
Transkript
1 CZ DW771 DW777
2 Obr. 1 q d dd a b q c e s f i g DW771 y cc p j k l ff o h n m Obr. 2 dd r x w z bb aa y v v t ff v u 2

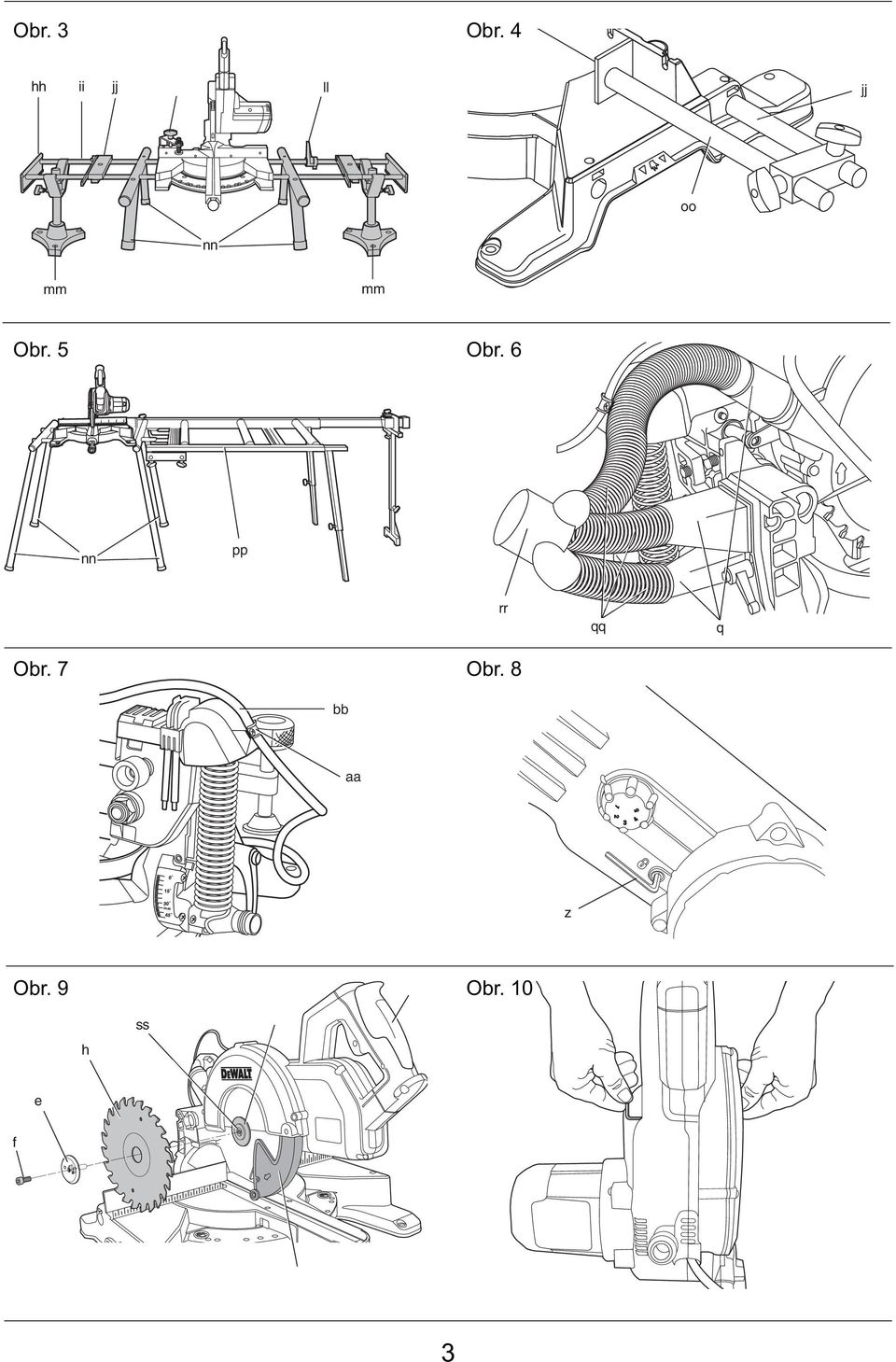

3 Obr. 3 Obr. 4 hh ii jj ll jj oo nn mm mm Obr. 5 Obr. 6 nn pp rr qq q Obr. 7 Obr. 8 bb aa z Obr. 9 Obr. 10 h ss e f 3

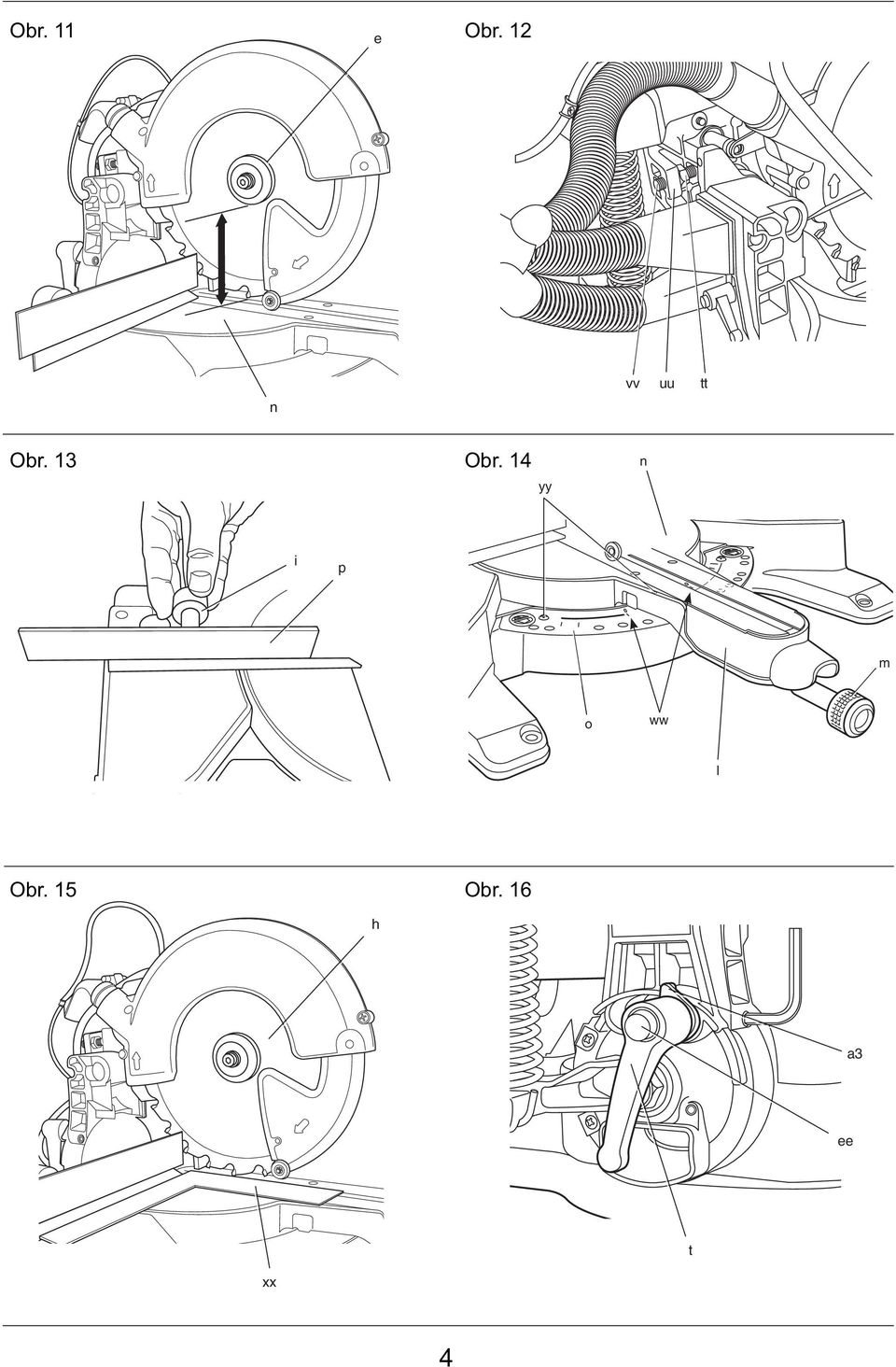

4 Obr. 11 Obr. 12 e n vv uu tt Obr. 13 Obr. 14 yy n i p m o ww l Obr. 15 Obr. 16 h a3 ee t xx 4

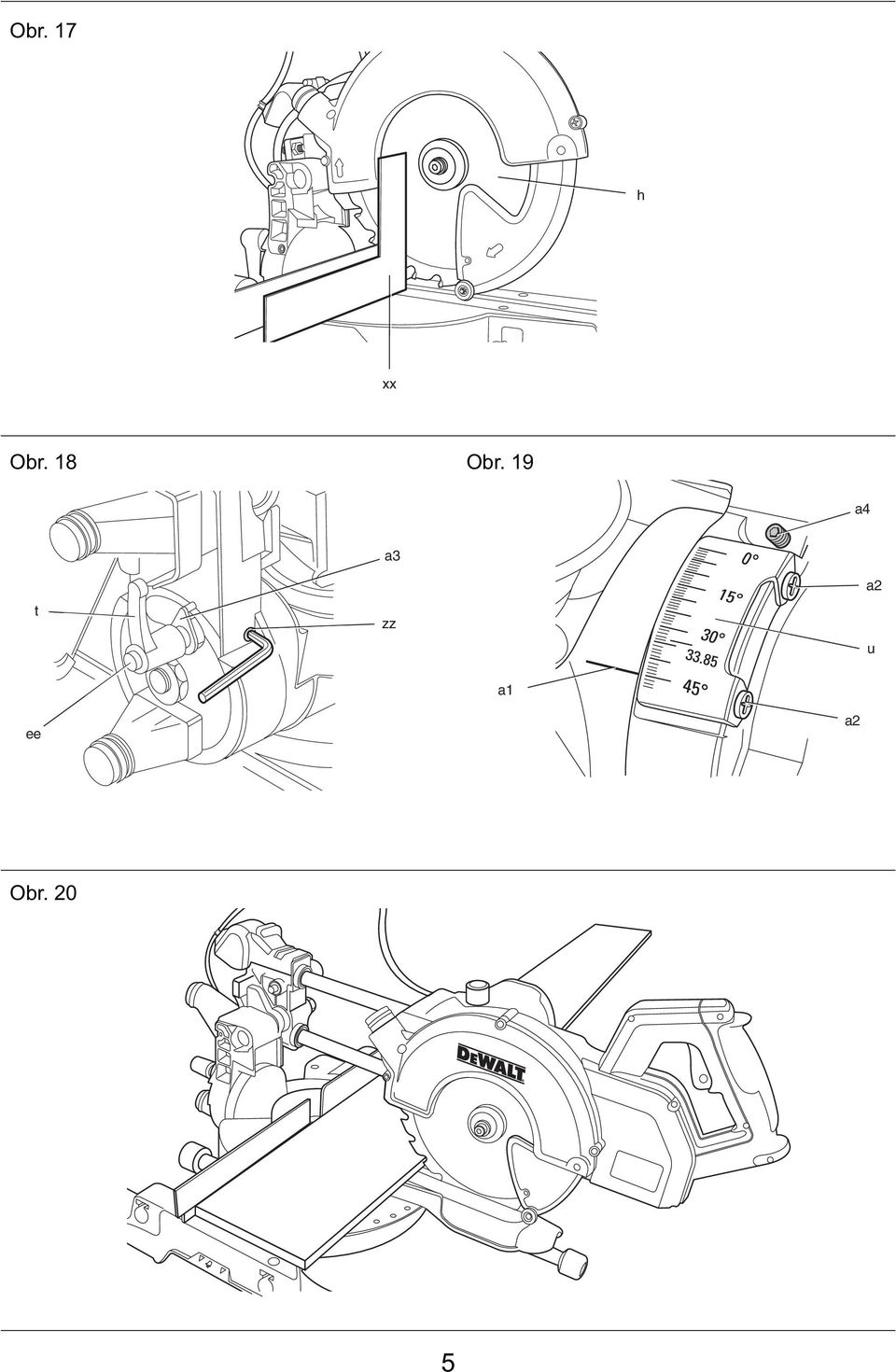

5 Obr. 17 h xx Obr. 18 Obr. 19 a4 t a3 zz a2 u a1 ee a2 Obr. 20 5

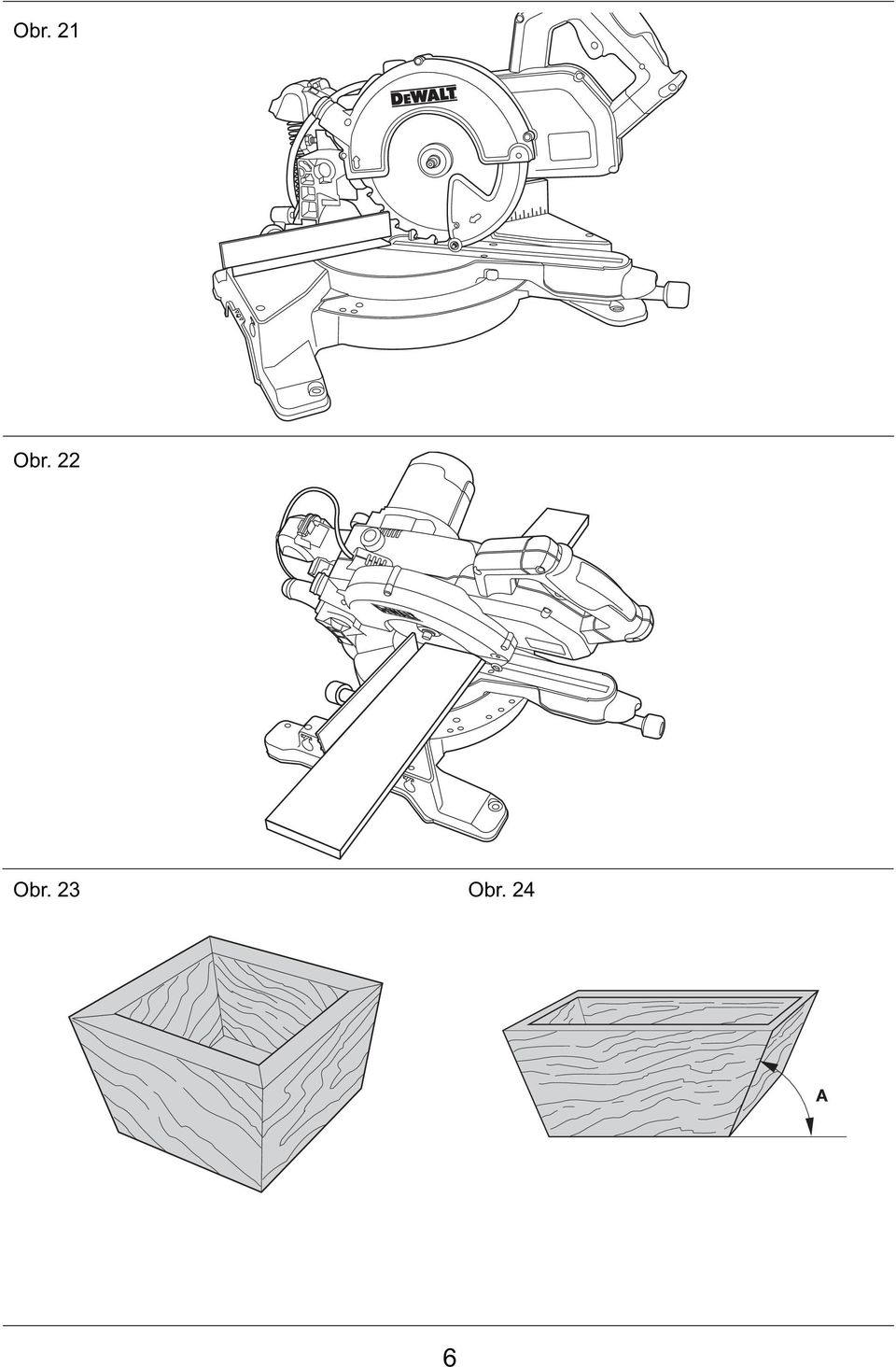

6 Obr. 21 Obr. 22 Obr. 23 Obr. 24 6

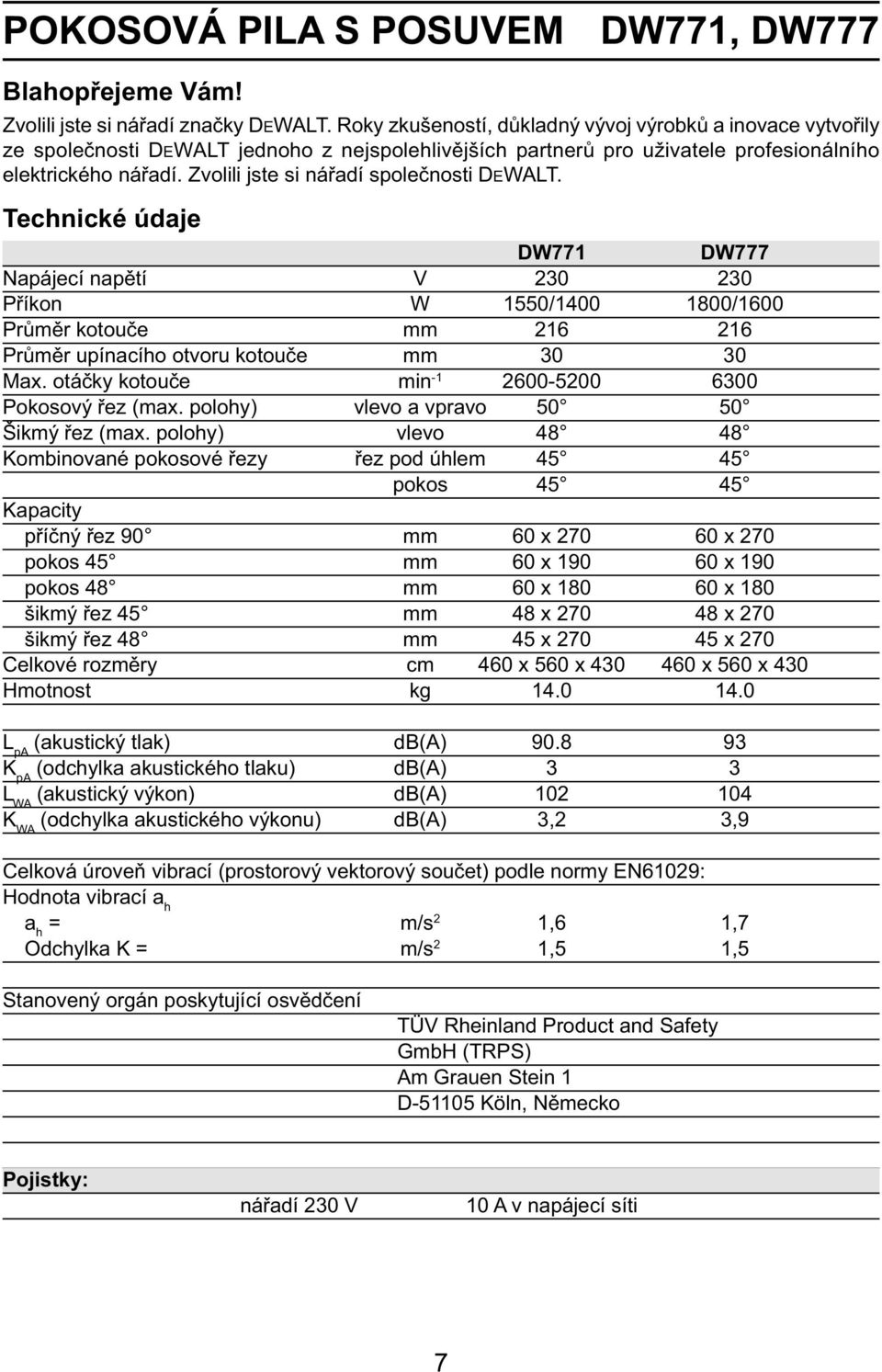

7 POKOSOVÁ PILA S POSUVEM DW771, DW777 Blahopřejeme Vám! Zvolili jste si nářadí značky DEWALT. Roky zkušeností, důkladný vývoj výrobků a inovace vytvořily ze společnosti DEWALT jednoho z nejspolehlivějších partnerů pro uživatele profesionálního elektrického nářadí. Zvolili jste si nářadí společnosti DEWALT. Technické údaje DW771 DW777 Napájecí napětí V Příkon W 1550/ /1600 Průměr kotouče mm Průměr upínacího otvoru kotouče mm Max. otáčky kotouče min Pokosový řez (max. polohy) vlevo a vpravo Šikmý řez (max. polohy) vlevo Kombinované pokosové řezy řez pod úhlem pokos Kapacity příčný řez 90 mm 60 x x 270 pokos 45 mm 60 x x 190 pokos 48 mm 60 x x 180 šikmý řez 45 mm 48 x x 270 šikmý řez 48 mm 45 x x 270 Celkové rozměry cm 460 x 560 x x 560 x 430 Hmotnost kg L pa (akustický tlak) db(a) K pa (odchylka akustického tlaku) db(a) 3 3 L WA (akustický výkon) db(a) K WA (odchylka akustického výkonu) db(a) 3,2 3,9 Celková úroveň vibrací (prostorový vektorový součet) podle normy EN61029: Hodnota vibrací a h a h = m/s 2 1,6 1,7 Odchylka K = m/s 2 1,5 1,5 Stanovený orgán poskytující osvědčení TÜV Rheinland Product and Safety GmbH (TRPS) Am Grauen Stein 1 D Köln, Německo Pojistky: nářadí 230 V 10 A v napájecí síti 7

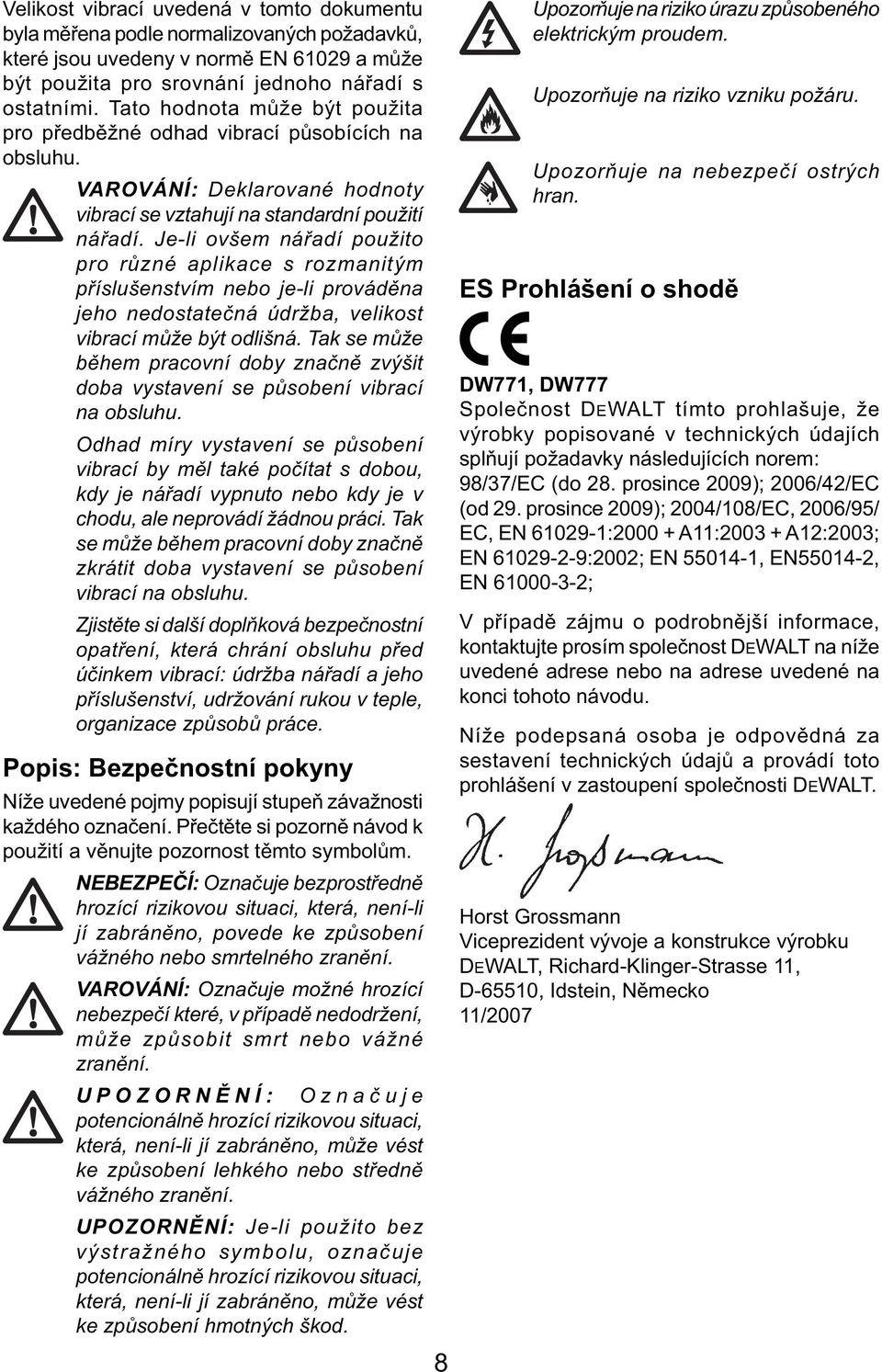

8 Velikost vibrací uvedená v tomto dokumentu byla měřena podle normalizovaných požadavků, které jsou uvedeny v normě EN a může být použita pro srovnání jednoho nářadí s ostatními. Tato hodnota může být použita pro předběžné odhad vibrací působících na obsluhu. VAROVÁNÍ: Deklarované hodnoty vibrací se vztahují na standardní použití nářadí. Je-li ovšem nářadí použito pro různé aplikace s rozmanitým příslušenstvím nebo je-li prováděna jeho nedostatečná údržba, velikost vibrací může být odlišná. Tak se může během pracovní doby značně zvýšit doba vystavení se působení vibrací na obsluhu. Odhad míry vystavení se působení vibrací by měl také počítat s dobou, kdy je nářadí vypnuto nebo kdy je v chodu, ale neprovádí žádnou práci. Tak se může během pracovní doby značně zkrátit doba vystavení se působení vibrací na obsluhu. Zjistěte si další doplňková bezpečnostní opatření, která chrání obsluhu před účinkem vibrací: údržba nářadí a jeho příslušenství, udržování rukou v teple, organizace způsobů práce. Popis: Bezpečnostní pokyny Níže uvedené pojmy popisují stupeň závažnosti každého označení. Přečtěte si pozorně návod k použití a věnujte pozornost těmto symbolům. NEBEZPEČÍ: Označuje bezprostředně hrozící rizikovou situaci, která, není-li jí zabráněno, povede ke způsobení vážného nebo smrtelného zranění. VAROVÁNÍ: Označuje možné hrozící nebezpečí které, v případě nedodržení, může způsobit smrt nebo vážné zranění. UPOZORNĚNÍ: Označuje potencionálně hrozící rizikovou situaci, která, není-li jí zabráněno, může vést ke způsobení lehkého nebo středně vážného zranění. UPOZORNĚNÍ: Je-li použito bez výstražného symbolu, označuje potencionálně hrozící rizikovou situaci, která, není-li jí zabráněno, může vést ke způsobení hmotných škod. 8 Upozorňuje na riziko úrazu způsobeného elektrickým proudem. Upozorňuje na riziko vzniku požáru. Upozorňuje na nebezpečí ostrých hran. ES Prohlášení o shodě DW771, DW777 Společnost DEWALT tímto prohlašuje, že výrobky popisované v technických údajích splňují požadavky následujících norem: 98/37/EC (do 28. prosince 2009); 2006/42/EC (od 29. prosince 2009); 2004/108/EC, 2006/95/ EC, EN : A11: A12:2003; EN :2002; EN , EN , EN ; V případě zájmu o podrobnější informace, kontaktujte prosím společnost DEWALT na níže uvedené adrese nebo na adrese uvedené na konci tohoto návodu. Níže podepsaná osoba je odpovědná za sestavení technických údajů a provádí toto prohlášení v zastoupení společnosti DEWALT. Horst Grossmann Viceprezident vývoje a konstrukce výrobku DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Německo 11/2007

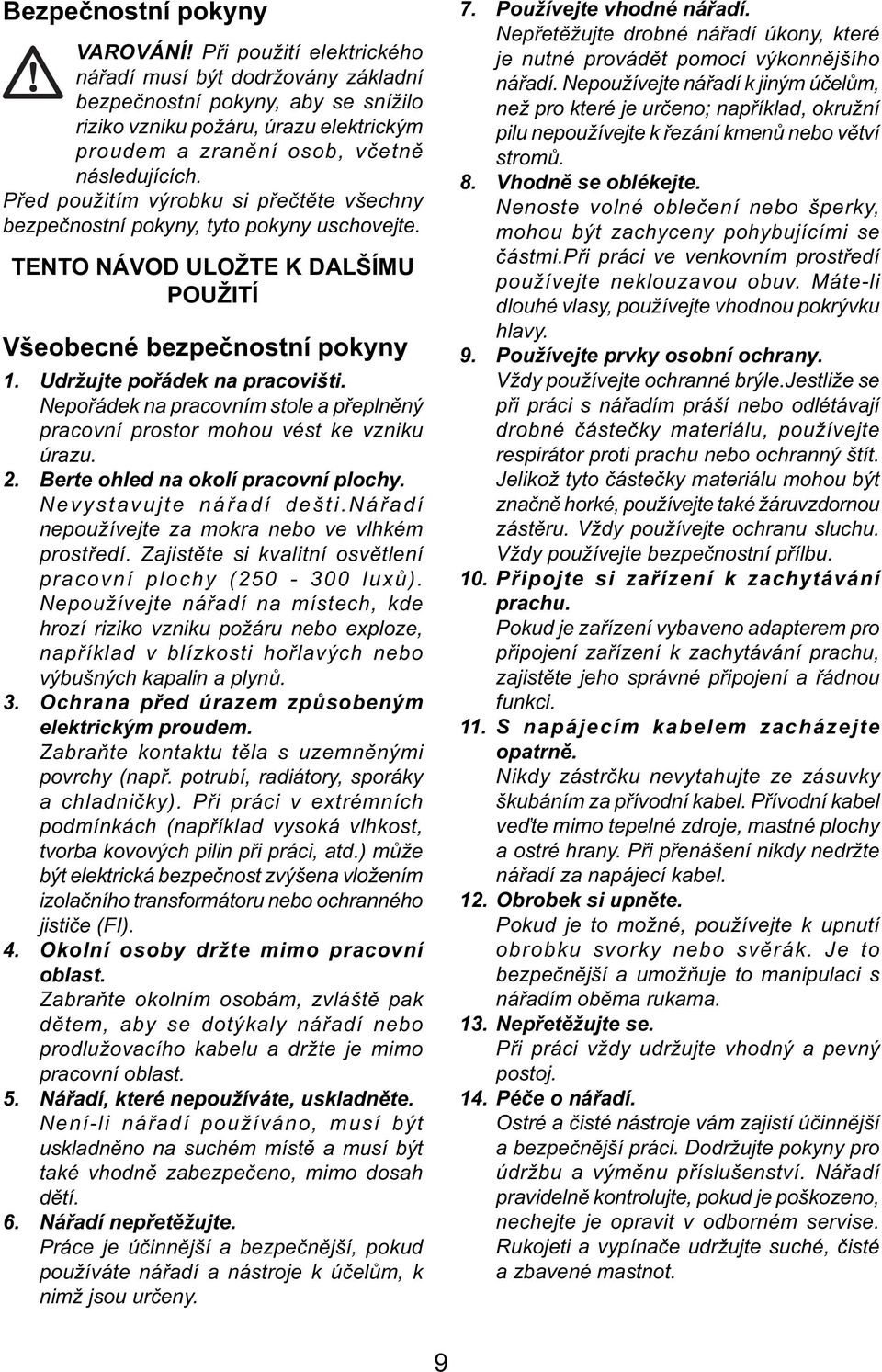

9 Bezpečnostní pokyny VAROVÁNÍ! Při použití elektrického nářadí musí být dodržovány základní bezpečnostní pokyny, aby se snížilo riziko vzniku požáru, úrazu elektrickým proudem a zranění osob, včetně následujících. Před použitím výrobku si přečtěte všechny bezpečnostní pokyny, tyto pokyny uschovejte. TENTO NÁVOD ULOŽTE K DALŠÍMU POUŽITÍ Všeobecné bezpečnostní pokyny 1. Udržujte pořádek na pracovišti. Nepořádek na pracovním stole a přeplněný pracovní prostor mohou vést ke vzniku úrazu. 2. Berte ohled na okolí pracovní plochy. Nevystavujte nářadí dešti.nářadí nepoužívejte za mokra nebo ve vlhkém prostředí. Zajistěte si kvalitní osvětlení pracovní plochy ( luxů). Nepoužívejte nářadí na místech, kde hrozí riziko vzniku požáru nebo exploze, například v blízkosti hořlavých nebo výbušných kapalin a plynů. 3. Ochrana před úrazem způsobeným elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy (např. potrubí, radiátory, sporáky a chladničky). Při práci v extrémních podmínkách (například vysoká vlhkost, tvorba kovových pilin při práci, atd.) může být elektrická bezpečnost zvýšena vložením izolačního transformátoru nebo ochranného jističe (FI). 4. Okolní osoby držte mimo pracovní oblast. Zabraňte okolním osobám, zvláště pak dětem, aby se dotýkaly nářadí nebo prodlužovacího kabelu a držte je mimo pracovní oblast. 5. Nářadí, které nepoužíváte, uskladněte. Není-li nářadí používáno, musí být uskladněno na suchém místě a musí být také vhodně zabezpečeno, mimo dosah dětí. 6. Nářadí nepřetěžujte. Práce je účinnější a bezpečnější, pokud používáte nářadí a nástroje k účelům, k nimž jsou určeny. 7. Používejte vhodné nářadí. Nepřetěžujte drobné nářadí úkony, které je nutné provádět pomocí výkonnějšího nářadí. Nepoužívejte nářadí k jiným účelům, než pro které je určeno; například, okružní pilu nepoužívejte k řezání kmenů nebo větví stromů. 8. Vhodně se oblékejte. Nenoste volné oblečení nebo šperky, mohou být zachyceny pohybujícími se částmi.při práci ve venkovním prostředí používejte neklouzavou obuv. Máte-li dlouhé vlasy, používejte vhodnou pokrývku hlavy. 9. Používejte prvky osobní ochrany. Vždy používejte ochranné brýle.jestliže se při práci s nářadím práší nebo odlétávají drobné částečky materiálu, používejte respirátor proti prachu nebo ochranný štít. Jelikož tyto částečky materiálu mohou být značně horké, používejte také žáruvzdornou zástěru. Vždy používejte ochranu sluchu. Vždy používejte bezpečnostní přílbu. 10. Připojte si zařízení k zachytávání prachu. Pokud je zařízení vybaveno adapterem pro připojení zařízení k zachytávání prachu, zajistěte jeho správné připojení a řádnou funkci. 11. S napájecím kabelem zacházejte opatrně. Nikdy zástrčku nevytahujte ze zásuvky škubáním za přívodní kabel. Přívodní kabel veďte mimo tepelné zdroje, mastné plochy a ostré hrany. Při přenášení nikdy nedržte nářadí za napájecí kabel. 12. Obrobek si upněte. Pokud je to možné, používejte k upnutí obrobku svorky nebo svěrák. Je to bezpečnější a umožňuje to manipulaci s nářadím oběma rukama. 13. Nepřetěžujte se. Při práci vždy udržujte vhodný a pevný postoj. 14. Péče o nářadí. Ostré a čisté nástroje vám zajistí účinnější a bezpečnější práci. Dodržujte pokyny pro údržbu a výměnu příslušenství. Nářadí pravidelně kontrolujte, pokud je poškozeno, nechejte je opravit v odborném servise. Rukojeti a vypínače udržujte suché, čisté a zbavené mastnot. 9

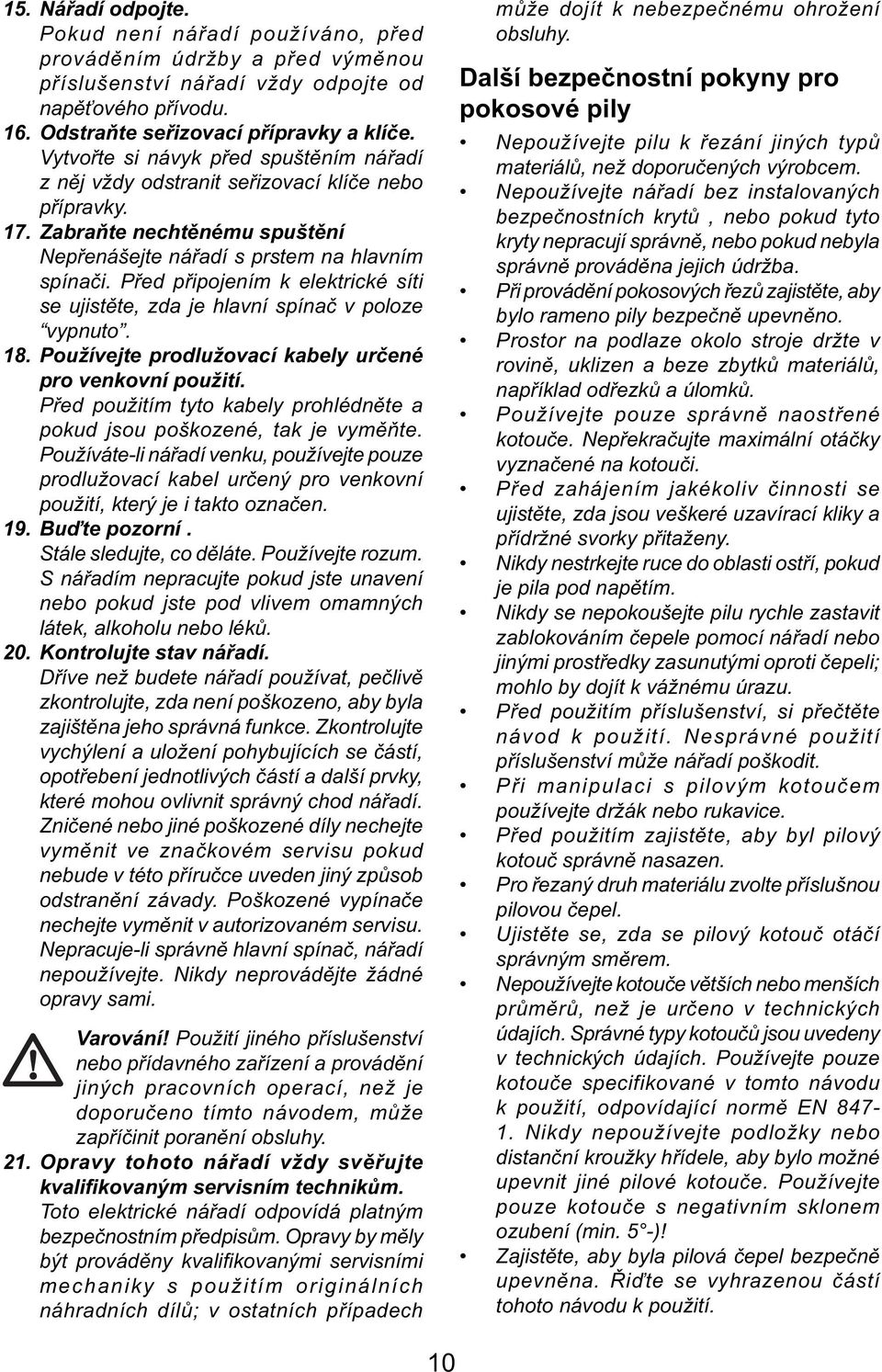

10 15. Nářadí odpojte. Pokud není nářadí používáno, před prováděním údržby a před výměnou příslušenství nářadí vždy odpojte od napěťového přívodu. 16. Odstraňte seřizovací přípravky a klíče. Vytvořte si návyk před spuštěním nářadí z něj vždy odstranit seřizovací klíče nebo přípravky. 17. Zabraňte nechtěnému spuštění Nepřenášejte nářadí s prstem na hlavním spínači. Před připojením k elektrické síti se ujistěte, zda je hlavní spínač v poloze vypnuto. 18. Používejte prodlužovací kabely určené pro venkovní použití. Před použitím tyto kabely prohlédněte a pokud jsou poškozené, tak je vyměňte. Používáte-li nářadí venku, používejte pouze prodlužovací kabel určený pro venkovní použití, který je i takto označen. 19. Buďte pozorní. Stále sledujte, co děláte. Používejte rozum. S nářadím nepracujte pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. 20. Kontrolujte stav nářadí. Dříve než budete nářadí používat, pečlivě zkontrolujte, zda není poškozeno, aby byla zajištěna jeho správná funkce. Zkontrolujte vychýlení a uložení pohybujících se částí, opotřebení jednotlivých částí a další prvky, které mohou ovlivnit správný chod nářadí. Zničené nebo jiné poškozené díly nechejte vyměnit ve značkovém servisu pokud nebude v této příručce uveden jiný způsob odstranění závady. Poškozené vypínače nechejte vyměnit v autorizovaném servisu. Nepracuje-li správně hlavní spínač, nářadí nepoužívejte. Nikdy neprovádějte žádné opravy sami. Varování! Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může zapříčinit poranění obsluhy. 21. Opravy tohoto nářadí vždy svěřujte kvalifikovaným servisním technikům. Toto elektrické nářadí odpovídá platným bezpečnostním předpisům. Opravy by měly být prováděny kvalifi kovanými servisními mechaniky s použitím originálních náhradních dílů; v ostatních případech může dojít k nebezpečnému ohrožení obsluhy. Další bezpečnostní pokyny pro pokosové pily Nepoužívejte pilu k řezání jiných typů materiálů, než doporučených výrobcem. Nepoužívejte nářadí bez instalovaných bezpečnostních krytů, nebo pokud tyto kryty nepracují správně, nebo pokud nebyla správně prováděna jejich údržba. Při provádění pokosových řezů zajistěte, aby bylo rameno pily bezpečně upevněno. Prostor na podlaze okolo stroje držte v rovině, uklizen a beze zbytků materiálů, například odřezků a úlomků. Používejte pouze správně naostřené kotouče. Nepřekračujte maximální otáčky vyznačené na kotouči. Před zahájením jakékoliv činnosti se ujistěte, zda jsou veškeré uzavírací kliky a přídržné svorky přitaženy. Nikdy nestrkejte ruce do oblasti ostří, pokud je pila pod napětím. Nikdy se nepokoušejte pilu rychle zastavit zablokováním čepele pomocí nářadí nebo jinými prostředky zasunutými oproti čepeli; mohlo by dojít k vážnému úrazu. Před použitím příslušenství, si přečtěte návod k použití. Nesprávné použití příslušenství může nářadí poškodit. Při manipulaci s pilovým kotoučem používejte držák nebo rukavice. Před použitím zajistěte, aby byl pilový kotouč správně nasazen. Pro řezaný druh materiálu zvolte příslušnou pilovou čepel. Ujistěte se, zda se pilový kotouč otáčí správným směrem. Nepoužívejte kotouče větších nebo menších průměrů, než je určeno v technických údajích. Správné typy kotoučů jsou uvedeny v technických údajích. Používejte pouze kotouče specifikované v tomto návodu k použití, odpovídající normě EN Nikdy nepoužívejte podložky nebo distanční kroužky hřídele, aby bylo možné upevnit jiné pilové kotouče. Používejte pouze kotouče s negativním sklonem ozubení (min. 5 -)! Zajistěte, aby byla pilová čepel bezpečně upevněna. Řiďte se vyhrazenou částí tohoto návodu k použití. 10
11 Zvažte, zda nebude vhodné použít speciální čepele se snížením hluku. Nepoužívejte čepele typu HSS. Nepoužívejte čepele prasklé nebo poškozené. Nepoužívejte žádné brusné kotouče. Nikdy nepoužívejte pilu bez drážkované desky. Před zastavením pily, nadzdvihněte pilu nad dílec a potom uvolněte vypínač. Nezasouvejte žádné klíny do větráku k přidržení hřídele motoru. Ochranný kryt pily se při poklesu ramena automaticky zdvihne; při stisku uvolňovací páčky (b) zajištění ochranného krytu se kryt spustí nad kotouč. Ochranný kryt nikdy rukou nezdvíhejte, pokud není pila vypnutá. Ochranný kryt lze zdvihnout rukou při instalaci nebo snímání pilových kotoučů nebo při provádění kontroly pily. Pravidelně kontrolujte, zda jsou vzduchové štěrbiny motoru čisté beze zbytku drti. Pokud je ochranný kryt s drážkou opotřebován, vyměňte jej. Před prováděním jakékoliv údržby, nebo před výměnou pilového kotouče odpojte stroj od elektrického vedení. Nikdy neprovádějte čištění nebo údržbu, pokud je stroj ještě v chodu a hlava se nenachází v horní klidové poloze. Nářadí podle možnosti vždy upevněte k pracovnímu stolu. Při řezání dřeva připojte zařízení pro odsávání prachu. Vždy vezměte na vědomí faktory, které mají vliv na tvorbu prachu, jako jsou: Typ řezaného materiálu (dřevotříska vytváří při řezání více prachu jako plné dřevo); Správné nastavení pilového kotouče; Zajistěte, aby lokální odsávání, zrovna tak jako štíty, odkláněcí koryta a šachty byly správně seřízeny. Obsluha by měla být informována o faktorech ovlivňujících vystavení se hluku (např. použití pilových kotoučů se sníženou hlučností, údržbě stroje a pilového kotouče); Hlášení o chybách stroje, včetně ochranných krytů nebo pilového kotouče, ihned po jejich zjištění; Poskytnutí adekvátního všeobecného nebo místního osvětlení; Zajištění, aby byla obsluha adekvátně proškolena k použití, nastavení a obsluze stroje; Pokud je osazen laser, je zakázáno jej nahrazovat jiným typem. Opravy mohou být prováděny pouze výrobcem laseru nebo autorizovaným servisním zástupcem. Jiná nebezpečí Při použití pil vznikají následující rizika: poranění způsobená kontaktem s rotujícími díly Přestože jsou dodržovány příslušné bezpečnostní předpisy a jsou používána bezpečnostní zařízení, nemohou být vyloučena jistá zbytková rizika. Tato jsou: Poškození sluchu. Riziko nehody způsobené nezakrytou částí rotujícího pilového kotouče. Riziko poranění při výměně pilového kotouče. Riziko přimáčknutí prstů při manipulaci s ochrannými kryty. Zdravotní rizika způsobená vdechováním prachu zvířeného při řezání dřeva, zejména dubového, bukového a materiálu MDF. Obsah balení Balení obsahuje: 1 Částečně sestavený stroj 2 Klíče pro šrouby s hlavou s vnitřním šestihranem 4/6 mm 1 TCT pilový kotouč 216 mm 2 Hubice pro připojení odsávání 1 Prachový sáček 1 Návod k použití 1 Výkresovou dokumentaci Zkontrolujte, zda během přepravy nedošlo k poškození nářadí, jeho částí nebo příslušenství. Před zahájením pracovních operací věnujte dostatek času pečlivému pročtení a pochopení tohoto návodu. Popis (obr. 1, 2, 9) VAROVÁNÍ: Neprovádějte žádné úpravy nářadí ani jeho součástí. Jinak by mohlo dojít k úrazům osob a materiálním škodám. 11

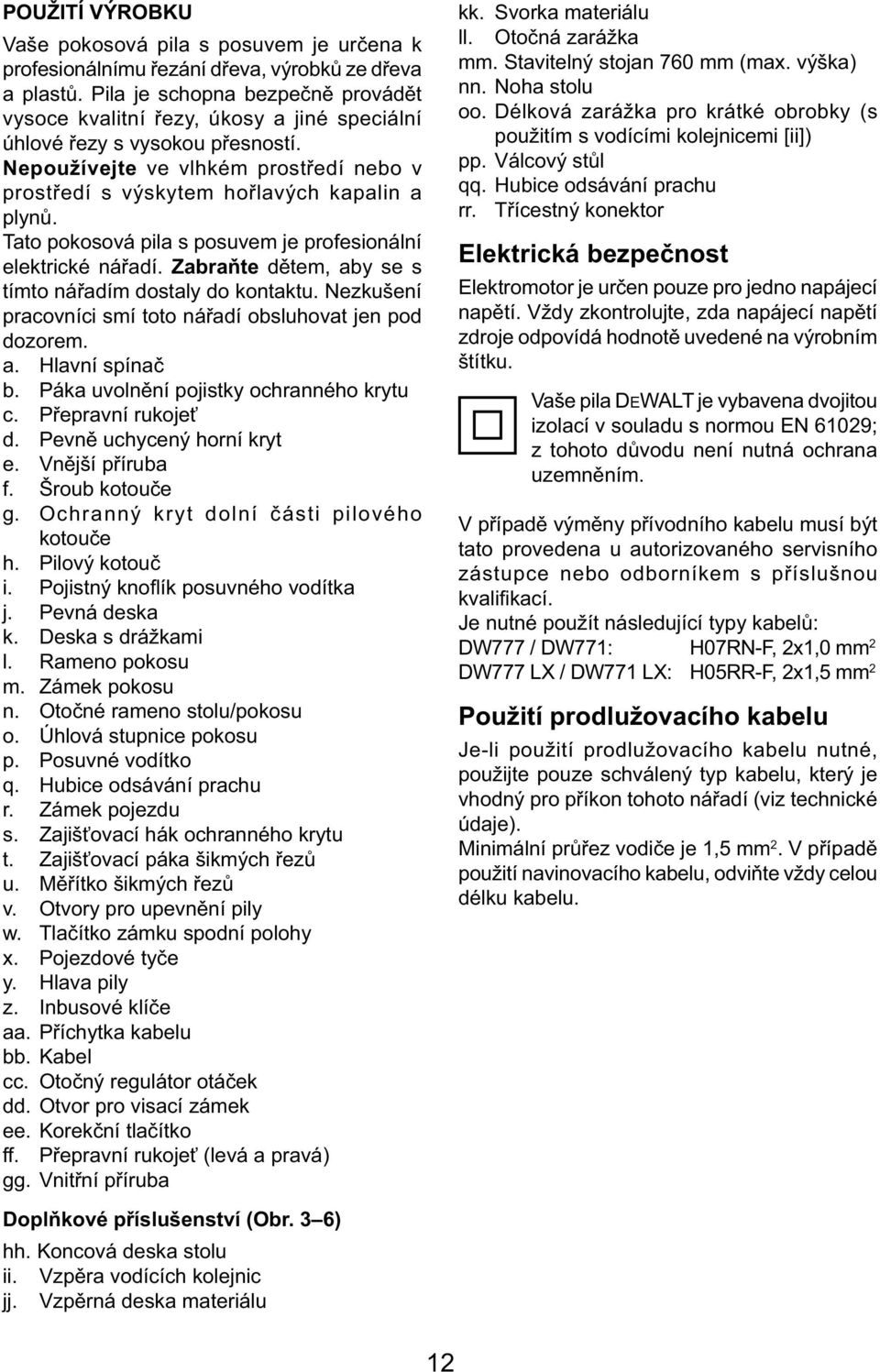

12 POUŽITÍ VÝROBKU Vaše pokosová pila s posuvem je určena k profesionálnímu řezání dřeva, výrobků ze dřeva a plastů. Pila je schopna bezpečně provádět vysoce kvalitní řezy, úkosy a jiné speciální úhlové řezy s vysokou přesností. Nepoužívejte ve vlhkém prostředí nebo v prostředí s výskytem hořlavých kapalin a plynů. Tato pokosová pila s posuvem je profesionální elektrické nářadí. Zabraňte dětem, aby se s tímto nářadím dostaly do kontaktu. Nezkušení pracovníci smí toto nářadí obsluhovat jen pod dozorem. a. Hlavní spínač b. Páka uvolnění pojistky ochranného krytu c. Přepravní rukojeť d. Pevně uchycený horní kryt e. Vnější příruba f. Šroub kotouče g. Ochranný kryt dolní části pilového kotouče h. Pilový kotouč i. Pojistný knoflík posuvného vodítka j. Pevná deska k. Deska s drážkami l. Rameno pokosu m. Zámek pokosu n. Otočné rameno stolu/pokosu o. Úhlová stupnice pokosu p. Posuvné vodítko q. Hubice odsávání prachu r. Zámek pojezdu s. Zajišťovací hák ochranného krytu t. Zajišťovací páka šikmých řezů u. Měřítko šikmých řezů v. Otvory pro upevnění pily w. Tlačítko zámku spodní polohy x. Pojezdové tyče y. Hlava pily z. Inbusové klíče aa. Příchytka kabelu bb. Kabel cc. Otočný regulátor otáček dd. Otvor pro visací zámek ee. Korekční tlačítko ff. Přepravní rukojeť (levá a pravá) gg. Vnitřní příruba Doplňkové příslušenství (Obr. 3 6) hh. Koncová deska stolu ii. Vzpěra vodících kolejnic jj. Vzpěrná deska materiálu kk. Svorka materiálu ll. Otočná zarážka mm. Stavitelný stojan 760 mm (max. výška) nn. Noha stolu oo. Délková zarážka pro krátké obrobky (s použitím s vodícími kolejnicemi [ii]) pp. Válcový stůl qq. Hubice odsávání prachu rr. Třícestný konektor Elektrická bezpečnost Elektromotor je určen pouze pro jedno napájecí napětí. Vždy zkontrolujte, zda napájecí napětí zdroje odpovídá hodnotě uvedené na výrobním štítku. Vaše pila DEWALT je vybavena dvojitou izolací v souladu s normou EN 61029; z tohoto důvodu není nutná ochrana uzemněním. V případě výměny přívodního kabelu musí být tato provedena u autorizovaného servisního zástupce nebo odborníkem s příslušnou kvalifikací. Je nutné použít následující typy kabelů: DW777 / DW771: H07RN-F, 2x1,0 mm 2 DW777 LX / DW771 LX: H05RR-F, 2x1,5 mm 2 Použití prodlužovacího kabelu Je-li použití prodlužovacího kabelu nutné, použijte pouze schválený typ kabelu, který je vhodný pro příkon tohoto nářadí (viz technické údaje). Minimální průřez vodiče je 1,5 mm 2. V případě použití navinovacího kabelu, odviňte vždy celou délku kabelu. 12

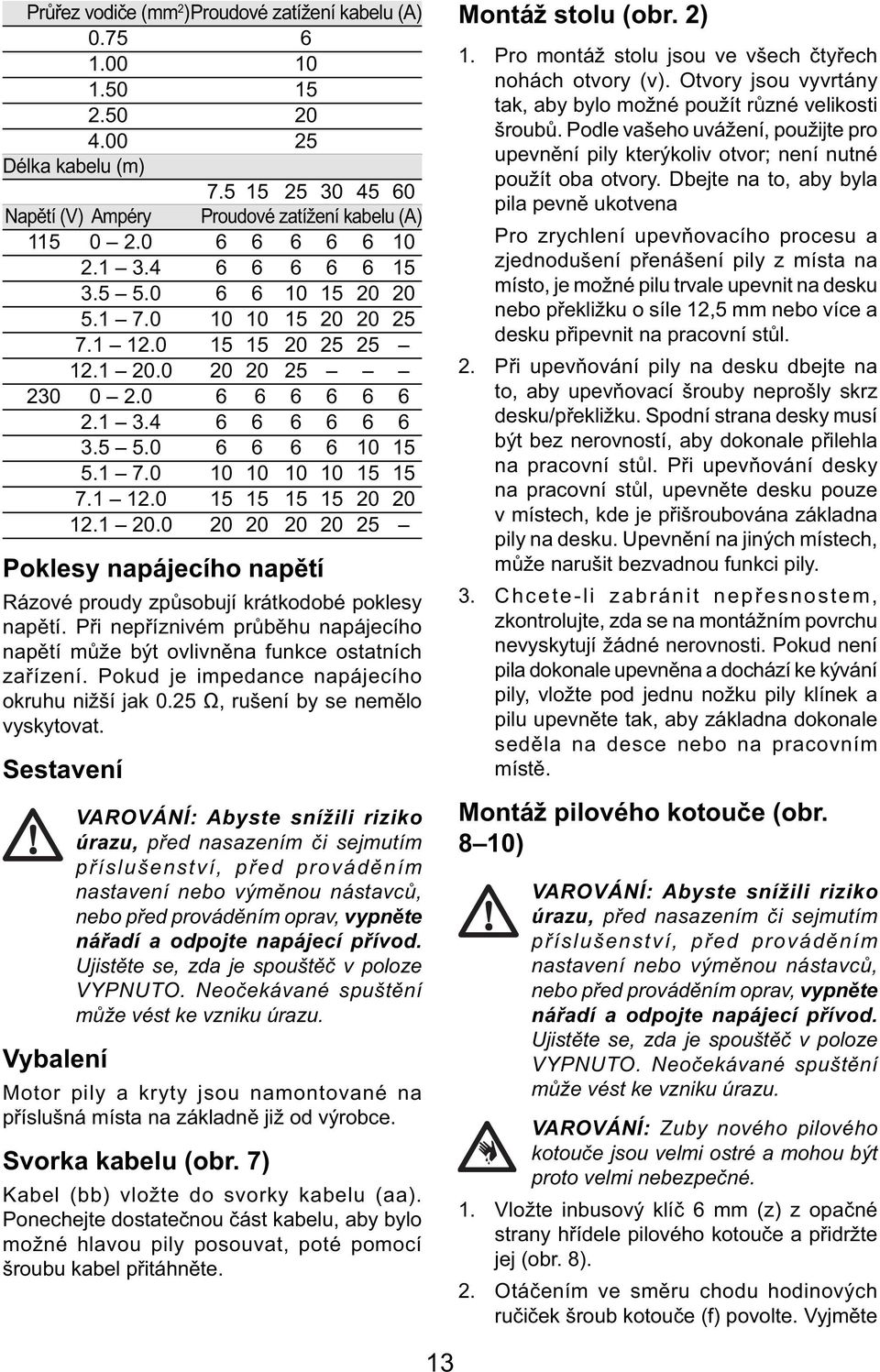

13 Průřez vodiče (mm 2 ) Proudové zatížení kabelu (A) Délka kabelu (m) Napětí (V) Ampéry Proudové zatížení kabelu (A) Poklesy napájecího napětí Rázové proudy způsobují krátkodobé poklesy napětí. Při nepříznivém průběhu napájecího napětí může být ovlivněna funkce ostatních zařízení. Pokud je impedance napájecího okruhu nižší jak 0.25 Ω, rušení by se nemělo vyskytovat. Sestavení Vybalení VAROVÁNÍ: Abyste snížili riziko úrazu, před nasazením či sejmutím příslušenství, před prováděním nastavení nebo výměnou nástavců, nebo před prováděním oprav, vypněte nářadí a odpojte napájecí přívod. Ujistěte se, zda je spouštěč v poloze VYPNUTO. Neočekávané spuštění může vést ke vzniku úrazu. Motor pily a kryty jsou namontované na příslušná místa na základně již od výrobce. Svorka kabelu (obr. 7) Kabel (bb) vložte do svorky kabelu (aa). Ponechejte dostatečnou část kabelu, aby bylo možné hlavou pily posouvat, poté pomocí šroubu kabel přitáhněte. Montáž stolu (obr. 2) 1. Pro montáž stolu jsou ve všech čtyřech nohách otvory (v). Otvory jsou vyvrtány tak, aby bylo možné použít různé velikosti šroubů. Podle vašeho uvážení, použijte pro upevnění pily kterýkoliv otvor; není nutné použít oba otvory. Dbejte na to, aby byla pila pevně ukotvena Pro zrychlení upevňovacího procesu a zjednodušení přenášení pily z místa na místo, je možné pilu trvale upevnit na desku nebo překližku o síle 12,5 mm nebo více a desku připevnit na pracovní stůl. 2. Při upevňování pily na desku dbejte na to, aby upevňovací šrouby neprošly skrz desku/překližku. Spodní strana desky musí být bez nerovností, aby dokonale přilehla na pracovní stůl. Při upevňování desky na pracovní stůl, upevněte desku pouze v místech, kde je přišroubována základna pily na desku. Upevnění na jiných místech, může narušit bezvadnou funkci pily. 3. Chcete-li zabránit nepřesnostem, zkontrolujte, zda se na montážním povrchu nevyskytují žádné nerovnosti. Pokud není pila dokonale upevněna a dochází ke kývání pily, vložte pod jednu nožku pily klínek a pilu upevněte tak, aby základna dokonale seděla na desce nebo na pracovním místě. Montáž pilového kotouče (obr. 8 10) VAROVÁNÍ: Abyste snížili riziko úrazu, před nasazením či sejmutím příslušenství, před prováděním nastavení nebo výměnou nástavců, nebo před prováděním oprav, vypněte nářadí a odpojte napájecí přívod. Ujistěte se, zda je spouštěč v poloze VYPNUTO. Neočekávané spuštění může vést ke vzniku úrazu. VAROVÁNÍ: Zuby nového pilového kotouče jsou velmi ostré a mohou být proto velmi nebezpečné. 1. Vložte inbusový klíč 6 mm (z) z opačné strany hřídele pilového kotouče a přidržte jej (obr. 8). 2. Otáčením ve směru chodu hodinových ručiček šroub kotouče (f) povolte. Vyjměte 13

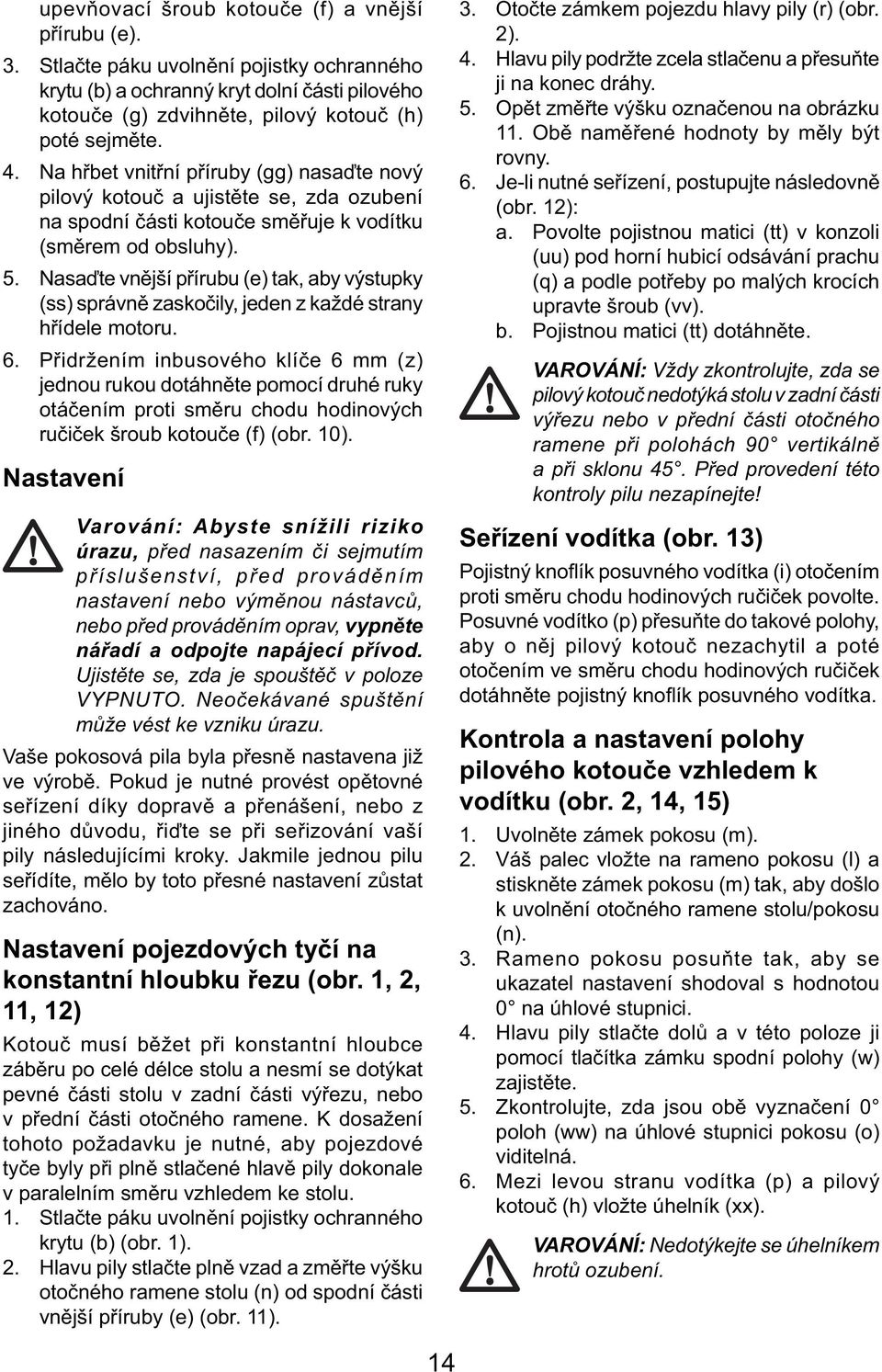

14 upevňovací šroub kotouče (f) a vnější přírubu (e). 3. Stlačte páku uvolnění pojistky ochranného krytu (b) a ochranný kryt dolní části pilového kotouče (g) zdvihněte, pilový kotouč (h) poté sejměte. 4. Na hřbet vnitřní příruby (gg) nasaďte nový pilový kotouč a ujistěte se, zda ozubení na spodní části kotouče směřuje k vodítku (směrem od obsluhy). 5. Nasaďte vnější přírubu (e) tak, aby výstupky (ss) správně zaskočily, jeden z každé strany hřídele motoru. 6. Přidržením inbusového klíče 6 mm (z) jednou rukou dotáhněte pomocí druhé ruky otáčením proti směru chodu hodinových ručiček šroub kotouče (f) (obr. 10). Nastavení Varování: Abyste snížili riziko úrazu, před nasazením či sejmutím příslušenství, před prováděním nastavení nebo výměnou nástavců, nebo před prováděním oprav, vypněte nářadí a odpojte napájecí přívod. Ujistěte se, zda je spouštěč v poloze VYPNUTO. Neočekávané spuštění může vést ke vzniku úrazu. Vaše pokosová pila byla přesně nastavena již ve výrobě. Pokud je nutné provést opětovné seřízení díky dopravě a přenášení, nebo z jiného důvodu, řiďte se při seřizování vaší pily následujícími kroky. Jakmile jednou pilu seřídíte, mělo by toto přesné nastavení zůstat zachováno. Nastavení pojezdových tyčí na konstantní hloubku řezu (obr. 1, 2, 11, 12) Kotouč musí běžet při konstantní hloubce záběru po celé délce stolu a nesmí se dotýkat pevné části stolu v zadní části výřezu, nebo v přední části otočného ramene. K dosažení tohoto požadavku je nutné, aby pojezdové tyče byly při plně stlačené hlavě pily dokonale v paralelním směru vzhledem ke stolu. 1. Stlačte páku uvolnění pojistky ochranného krytu (b) (obr. 1). 2. Hlavu pily stlačte plně vzad a změřte výšku otočného ramene stolu (n) od spodní části vnější příruby (e) (obr. 11). 3. Otočte zámkem pojezdu hlavy pily (r) (obr. 2). 4. Hlavu pily podržte zcela stlačenu a přesuňte ji na konec dráhy. 5. Opět změřte výšku označenou na obrázku 11. Obě naměřené hodnoty by měly být rovny. 6. Je-li nutné seřízení, postupujte následovně (obr. 12): a. Povolte pojistnou matici (tt) v konzoli (uu) pod horní hubicí odsávání prachu (q) a podle potřeby po malých krocích upravte šroub (vv). b. Pojistnou matici (tt) dotáhněte. VAROVÁNÍ: Vždy zkontrolujte, zda se pilový kotouč nedotýká stolu v zadní části výřezu nebo v přední části otočného ramene při polohách 90 vertikálně a při sklonu 45. Před provedení této kontroly pilu nezapínejte! Seřízení vodítka (obr. 13) Pojistný knoflík posuvného vodítka (i) otočením proti směru chodu hodinových ručiček povolte. Posuvné vodítko (p) přesuňte do takové polohy, aby o něj pilový kotouč nezachytil a poté otočením ve směru chodu hodinových ručiček dotáhněte pojistný knoflík posuvného vodítka. Kontrola a nastavení polohy pilového kotouče vzhledem k vodítku (obr. 2, 14, 15) 1. Uvolněte zámek pokosu (m). 2. Váš palec vložte na rameno pokosu (l) a stiskněte zámek pokosu (m) tak, aby došlo k uvolnění otočného ramene stolu/pokosu (n). 3. Rameno pokosu posuňte tak, aby se ukazatel nastavení shodoval s hodnotou 0 na úhlové stupnici. 4. Hlavu pily stlačte dolů a v této poloze ji pomocí tlačítka zámku spodní polohy (w) zajistěte. 5. Zkontrolujte, zda jsou obě vyznačení 0 poloh (ww) na úhlové stupnici pokosu (o) viditelná. 6. Mezi levou stranu vodítka (p) a pilový kotouč (h) vložte úhelník (xx). VAROVÁNÍ: Nedotýkejte se úhelníkem hrotů ozubení. 14

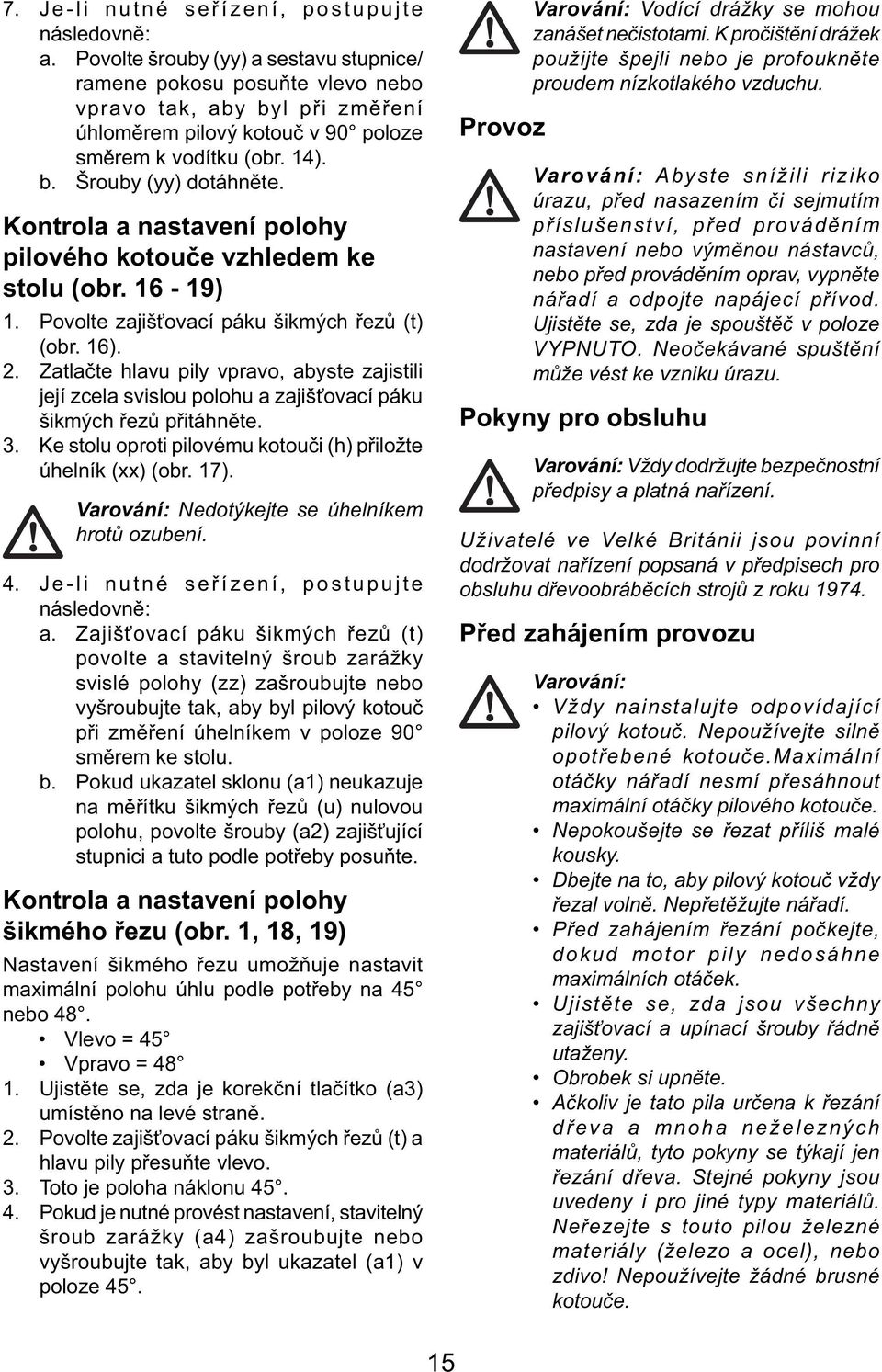

15 7. Je-li nutné seřízení, postupujte následovně: a. Povolte šrouby (yy) a sestavu stupnice/ ramene pokosu posuňte vlevo nebo vpravo tak, aby byl při změření úhloměrem pilový kotouč v 90 poloze směrem k vodítku (obr. 14). b. Šrouby (yy) dotáhněte. Kontrola a nastavení polohy pilového kotouče vzhledem ke stolu (obr ) 1. Povolte zajišťovací páku šikmých řezů (t) (obr. 16). 2. Zatlačte hlavu pily vpravo, abyste zajistili její zcela svislou polohu a zajišťovací páku šikmých řezů přitáhněte. 3. Ke stolu oproti pilovému kotouči (h) přiložte úhelník (xx) (obr. 17). Varování: Nedotýkejte se úhelníkem hrotů ozubení. 4. Je-li nutné seřízení, postupujte následovně: a. Zajišťovací páku šikmých řezů (t) povolte a stavitelný šroub zarážky svislé polohy (zz) zašroubujte nebo vyšroubujte tak, aby byl pilový kotouč při změření úhelníkem v poloze 90 směrem ke stolu. b. Pokud ukazatel sklonu (a1) neukazuje na měřítku šikmých řezů (u) nulovou polohu, povolte šrouby (a2) zajišťující stupnici a tuto podle potřeby posuňte. Kontrola a nastavení polohy šikmého řezu (obr. 1, 18, 19) Nastavení šikmého řezu umožňuje nastavit maximální polohu úhlu podle potřeby na 45 nebo 48. Vlevo = 45 Vpravo = Ujistěte se, zda je korekční tlačítko (a3) umístěno na levé straně. 2. Povolte zajišťovací páku šikmých řezů (t) a hlavu pily přesuňte vlevo. 3. Toto je poloha náklonu Pokud je nutné provést nastavení, stavitelný šroub zarážky (a4) zašroubujte nebo vyšroubujte tak, aby byl ukazatel (a1) v poloze 45. Provoz Varování: Vodící drážky se mohou zanášet nečistotami. K pročištění drážek použijte špejli nebo je profoukněte proudem nízkotlakého vzduchu. Varování: Abyste snížili riziko úrazu, před nasazením či sejmutím příslušenství, před prováděním nastavení nebo výměnou nástavců, nebo před prováděním oprav, vypněte nářadí a odpojte napájecí přívod. Ujistěte se, zda je spouštěč v poloze VYPNUTO. Neočekávané spuštění může vést ke vzniku úrazu. Pokyny pro obsluhu Varování: Vždy dodržujte bezpečnostní předpisy a platná nařízení. Uživatelé ve Velké Británii jsou povinní dodržovat nařízení popsaná v předpisech pro obsluhu dřevoobráběcích strojů z roku Před zahájením provozu Varování: Vždy nainstalujte odpovídající pilový kotouč. Nepoužívejte silně opotřebené kotouče.maximální otáčky nářadí nesmí přesáhnout maximální otáčky pilového kotouče. Nepokoušejte se řezat příliš malé kousky. Dbejte na to, aby pilový kotouč vždy řezal volně. Nepřetěžujte nářadí. Před zahájením řezání počkejte, dokud motor pily nedosáhne maximálních otáček. Ujistěte se, zda jsou všechny zajišťovací a upínací šrouby řádně utaženy. Obrobek si upněte. Ačkoliv je tato pila určena k řezání dřeva a mnoha neželezných materiálů, tyto pokyny se týkají jen řezání dřeva. Stejné pokyny jsou uvedeny i pro jiné typy materiálů. Neřezejte s touto pilou železné materiály (železo a ocel), nebo zdivo! Nepoužívejte žádné brusné kotouče. 15

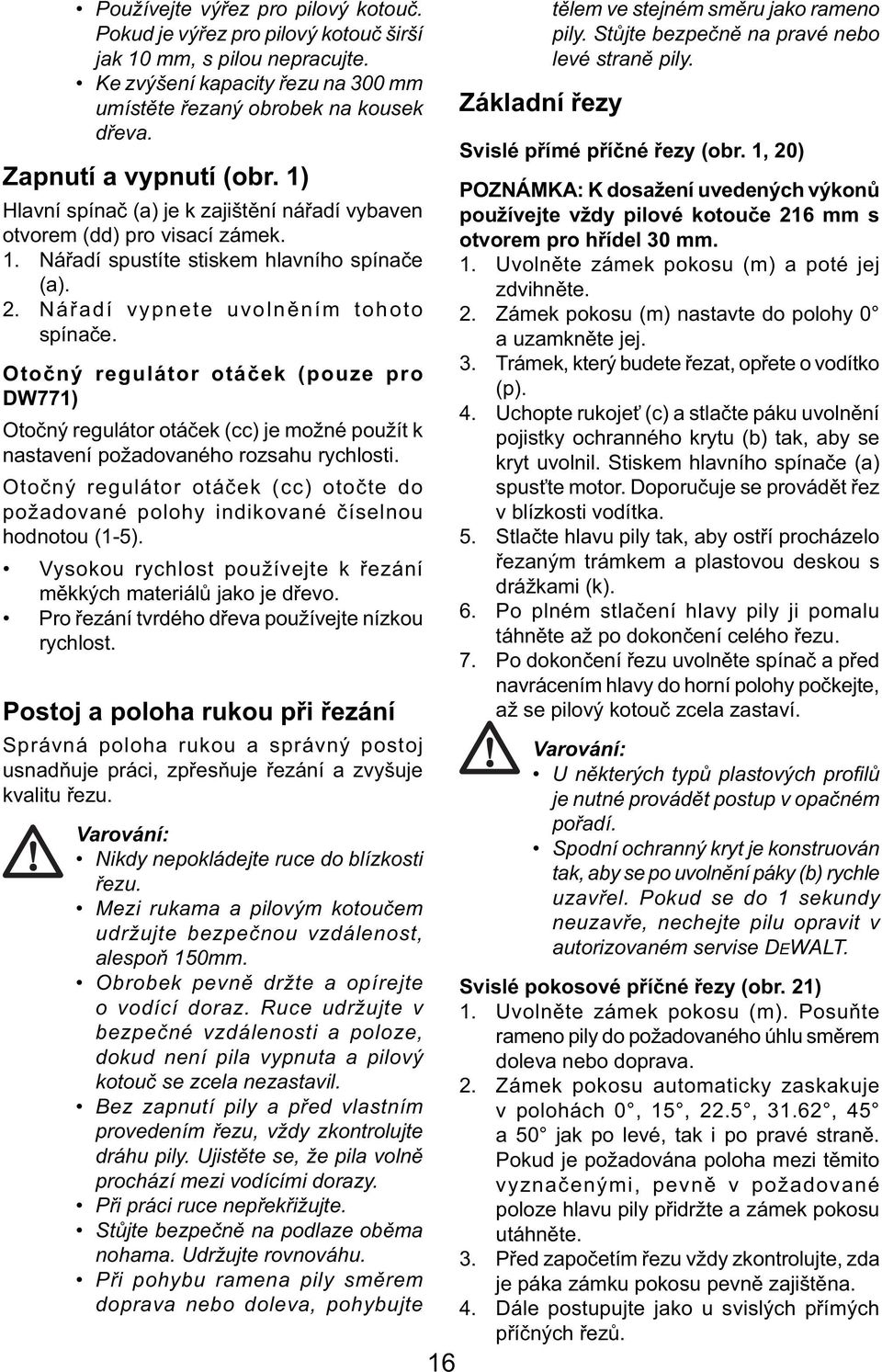

16 Používejte výřez pro pilový kotouč. Pokud je výřez pro pilový kotouč širší jak 10 mm, s pilou nepracujte. Ke zvýšení kapacity řezu na 300 mm umístěte řezaný obrobek na kousek dřeva. Zapnutí a vypnutí (obr. 1) Hlavní spínač (a) je k zajištění nářadí vybaven otvorem (dd) pro visací zámek. 1. Nářadí spustíte stiskem hlavního spínače (a). 2. Nářadí vypnete uvolněním tohoto spínače. Otočný regulátor otáček (pouze pro DW771) Otočný regulátor otáček (cc) je možné použít k nastavení požadovaného rozsahu rychlosti. Otočný regulátor otáček (cc) otočte do požadované polohy indikované číselnou hodnotou (1-5). Vysokou rychlost používejte k řezání měkkých materiálů jako je dřevo. Pro řezání tvrdého dřeva používejte nízkou rychlost. Postoj a poloha rukou při řezání Správná poloha rukou a správný postoj usnadňuje práci, zpřesňuje řezání a zvyšuje kvalitu řezu. Varování: Nikdy nepokládejte ruce do blízkosti řezu. Mezi rukama a pilovým kotoučem udržujte bezpečnou vzdálenost, alespoň 150mm. Obrobek pevně držte a opírejte o vodící doraz. Ruce udržujte v bezpečné vzdálenosti a poloze, dokud není pila vypnuta a pilový kotouč se zcela nezastavil. Bez zapnutí pily a před vlastním provedením řezu, vždy zkontrolujte dráhu pily. Ujistěte se, že pila volně prochází mezi vodícími dorazy. Při práci ruce nepřekřižujte. Stůjte bezpečně na podlaze oběma nohama. Udržujte rovnováhu. Při pohybu ramena pily směrem doprava nebo doleva, pohybujte 16 Základní řezy tělem ve stejném směru jako rameno pily. Stůjte bezpečně na pravé nebo levé straně pily. Svislé přímé příčné řezy (obr. 1, 20) POZNÁMKA: K dosažení uvedených výkonů používejte vždy pilové kotouče 216 mm s otvorem pro hřídel 30 mm. 1. Uvolněte zámek pokosu (m) a poté jej zdvihněte. 2. Zámek pokosu (m) nastavte do polohy 0 a uzamkněte jej. 3. Trámek, který budete řezat, opřete o vodítko (p). 4. Uchopte rukojeť (c) a stlačte páku uvolnění pojistky ochranného krytu (b) tak, aby se kryt uvolnil. Stiskem hlavního spínače (a) spusťte motor. Doporučuje se provádět řez v blízkosti vodítka. 5. Stlačte hlavu pily tak, aby ostří procházelo řezaným trámkem a plastovou deskou s drážkami (k). 6. Po plném stlačení hlavy pily ji pomalu táhněte až po dokončení celého řezu. 7. Po dokončení řezu uvolněte spínač a před navrácením hlavy do horní polohy počkejte, až se pilový kotouč zcela zastaví. Varování: U některých typů plastových profi lů je nutné provádět postup v opačném pořadí. Spodní ochranný kryt je konstruován tak, aby se po uvolnění páky (b) rychle uzavřel. Pokud se do 1 sekundy neuzavře, nechejte pilu opravit v autorizovaném servise DEWALT. Svislé pokosové příčné řezy (obr. 21) 1. Uvolněte zámek pokosu (m). Posuňte rameno pily do požadovaného úhlu směrem doleva nebo doprava. 2. Zámek pokosu automaticky zaskakuje v polohách 0, 15, 22.5, 31.62, 45 a 50 jak po levé, tak i po pravé straně. Pokud je požadována poloha mezi těmito vyznačenými, pevně v požadované poloze hlavu pily přidržte a zámek pokosu utáhněte. 3. Před započetím řezu vždy zkontrolujte, zda je páka zámku pokosu pevně zajištěna. 4. Dále postupujte jako u svislých přímých příčných řezů.

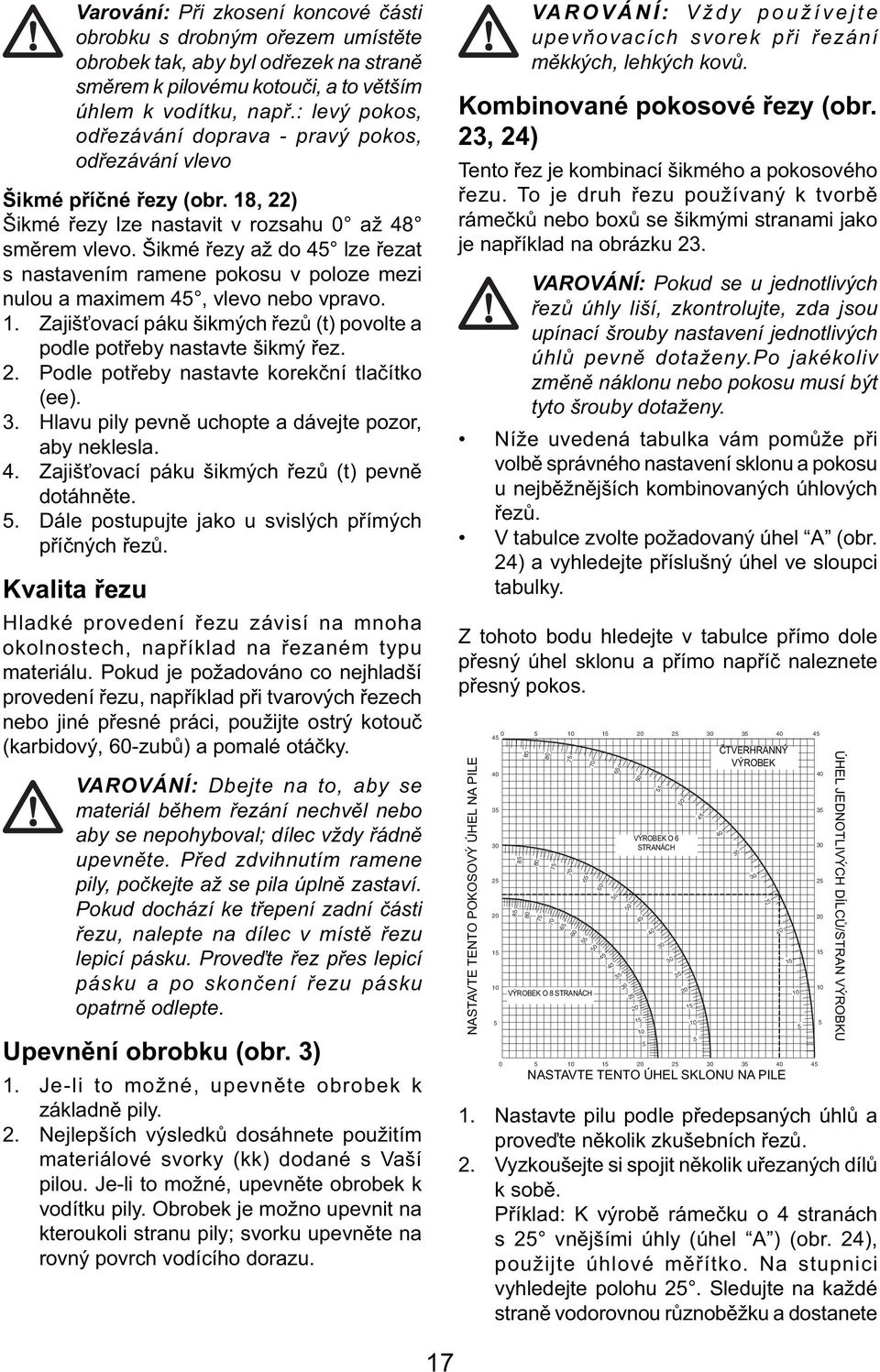

17 Varování: Při zkosení koncové části obrobku s drobným ořezem umístěte obrobek tak, aby byl odřezek na straně směrem k pilovému kotouči, a to větším úhlem k vodítku, např.: levý pokos, odřezávání doprava - pravý pokos, odřezávání vlevo Šikmé příčné řezy (obr. 18, 22) Šikmé řezy lze nastavit v rozsahu 0 až 48 směrem vlevo. Šikmé řezy až do 45 lze řezat s nastavením ramene pokosu v poloze mezi nulou a maximem 45, vlevo nebo vpravo. 1. Zajišťovací páku šikmých řezů (t) povolte a podle potřeby nastavte šikmý řez. 2. Podle potřeby nastavte korekční tlačítko (ee). 3. Hlavu pily pevně uchopte a dávejte pozor, aby neklesla. 4. Zajišťovací páku šikmých řezů (t) pevně dotáhněte. 5. Dále postupujte jako u svislých přímých příčných řezů. Kvalita řezu Hladké provedení řezu závisí na mnoha okolnostech, například na řezaném typu materiálu. Pokud je požadováno co nejhladší provedení řezu, například při tvarových řezech nebo jiné přesné práci, použijte ostrý kotouč (karbidový, 60-zubů) a pomalé otáčky. VAROVÁNÍ: Dbejte na to, aby se materiál během řezání nechvěl nebo aby se nepohyboval; dílec vždy řádně upevněte. Před zdvihnutím ramene pily, počkejte až se pila úplně zastaví. Pokud dochází ke třepení zadní části řezu, nalepte na dílec v místě řezu lepicí pásku. Proveďte řez přes lepicí pásku a po skončení řezu pásku opatrně odlepte. Upevnění obrobku (obr. 3) 1. Je-li to možné, upevněte obrobek k základně pily. 2. Nejlepších výsledků dosáhnete použitím materiálové svorky (kk) dodané s Vaší pilou. Je-li to možné, upevněte obrobek k vodítku pily. Obrobek je možno upevnit na kteroukoli stranu pily; svorku upevněte na rovný povrch vodícího dorazu. VAROVÁNÍ: Vždy používejte upevňovacích svorek při řezání měkkých, lehkých kovů. Kombinované pokosové řezy (obr. 23, 24) Tento řez je kombinací šikmého a pokosového řezu. To je druh řezu používaný k tvorbě rámečků nebo boxů se šikmými stranami jako je například na obrázku 23. VAROVÁNÍ: Pokud se u jednotlivých řezů úhly liší, zkontrolujte, zda jsou upínací šrouby nastavení jednotlivých úhlů pevně dotaženy.po jakékoliv změně náklonu nebo pokosu musí být tyto šrouby dotaženy. Níže uvedená tabulka vám pomůže při volbě správného nastavení sklonu a pokosu u nejběžnějších kombinovaných úhlových řezů. V tabulce zvolte požadovaný úhel A (obr. 24) a vyhledejte příslušný úhel ve sloupci tabulky. Z tohoto bodu hledejte v tabulce přímo dole přesný úhel sklonu a přímo napříč naleznete přesný pokos. NASTAVTE TENTO POKOSOVÝ ÚHEL NA PILE VÝROBEK O 8 STRANÁCH VÝROBEK O 6 STRANÁCH ČTVERHRANNÝ VÝROBEK NASTAVTE TENTO ÚHEL SKLONU NA PILE 1. Nastavte pilu podle předepsaných úhlů a proveďte několik zkušebních řezů. 2. Vyzkoušejte si spojit několik uřezaných dílů k sobě. Příklad: K výrobě rámečku o 4 stranách s 25 vnějšími úhly (úhel A ) (obr. 24), použijte úhlové měřítko. Na stupnici vyhledejte polohu 25. Sledujte na každé straně vodorovnou různoběžku a dostanete ÚHEL JEDNOTLIVÝCH DÍLCŮ/STRAN VÝROBKU 17
18 nastavení pokosu pily (23 ). Obdobným způsobem sledováním svislé různoběžky nahoře či dole dostanete nastavení úhlu sklonu pily (40 ). Vždy udělejte několik řezů na odřezcích pro kontrolu nastavení pily. VAROVÁNÍ: Nikdy nepřekračujte omezení složených pokosových řezů přes 45 úhlového nastavení řezu s 45 pokosem vlevo nebo vpravo. Podpora krátkých a dlouhých obrobků (obr. 3) Řezání krátkého materiálu Při obrábění krátkých materiálů se doporučuje používat délkovou zarážku (mm) jak pro řezání sérií stejných obrobků, tak i pro řezání obrobků různých délek. Délková zarážka může být použita pouze ve spojení s doplňkovými vodícími kolejnicemi (ii). Řezání dlouhého materiálu VAROVÁNÍ: Ke snížení rizika vzniku úrazu, dlouhé obrobky vždy podepřete. Na obrázku 3 je zobrazena ideální konfi gurace pro řezání dlouhých obrobků s volně stojící pilou (všechny položky jsou k dostání jako volitelné doplňky). Tyto položky (mimo stojan s nohami a materiálové svorky) jsou požadovány jak na vstupní straně, tak i na výstupní straně: Noha stolu (nn) (dodávána s pokyny k montáži). Vodící kolejnice (500 nebo 1000 mm) (ii). Stojan (mm) ke vzpěře vodících kolejnic. Nepoužívejte stojan k nesení stroje! Stojan je výškově stavitelný. Vzpěrné desky materiálu (jj). Koncová deska stolu (hh) k uchycení kolejnic (také při práci na stávajícím stole). Svorka materiálu (kk). Otočná zarážka (ll). 1. Pilu umístěte na stojan s nohami a připojte vodící kolejnice. 2. Vzpěrné desky materiálu (jj) pevně uchyťte k vodícím kolejnicím (ii). 3. Svorka materiálu (kk) nyní pracuje jako délková zarážka. 4. Namontujte koncové desky stolu (hh). 5. Na zadní kolejnici instalujte otočnou zarážku (ll). 6. Otočnou zarážku (ll) použijte k nastavení délky středních a dlouhých obrobků. Pokud není používána, lze ji otočit stranou nebo vyklopit ven. Odsávání prachu (obr. 1, 6) VAROVÁNÍ: Kdykoli je to možné, připojte k nářadí odsávací zařízení odpovídající příslušným předpisům, které se týkají emisí prachu. Připojte zařízení na odsávání prachových nečistot v souladu s místními předpisy. Průtok vzdušného proudu externího systému by měl být 20m/s +/- 2 m/s. Průtok se měří v přípojné trubici v místě připojení, s připojenou, ale nespuštěnou pilou. K dispozici jako volitelné příslušenství je zvláštní souprava k odsávání prachu (DE7777). 1. Trubici k odsávání prachu (qq) připojte k hubici (q); delší hadici k horní hubici. 2. Hadice připojte k třícestnému konektoru (rr). Přeprava (obr. 1) VAROVÁNÍ: K běžnému přenášení pokosové pily je základna opatřena dvěma přepravními rukojeťmi (ff). 1. Před přepravou pily nastavte polohy úhlu řezu a pokosu na Stlačte páku uvolnění pojistky ochranného krytu (b) (obr. 1). 3. Hlavu pily spusťte dolů a stiskněte tlačítko zámku spodní polohy (w) (obr. 2). 4. Pilový kotouč přesuňte do klidové polohy a uzamkněte zámek pojezdu (r). Údržba Vaše elektrické nářadí DEWALT bylo zkonstruováno tak, aby pracovalo co nejdéle s minimálními nároky na údržbu. Předpokladem dlouhodobé bezproblémové funkce nářadí je jeho pravidelné čištění a péče. VAROVÁNÍ: Abyste snížili riziko úrazu, před nasazením či sejmutím příslušenství, před prováděním 18

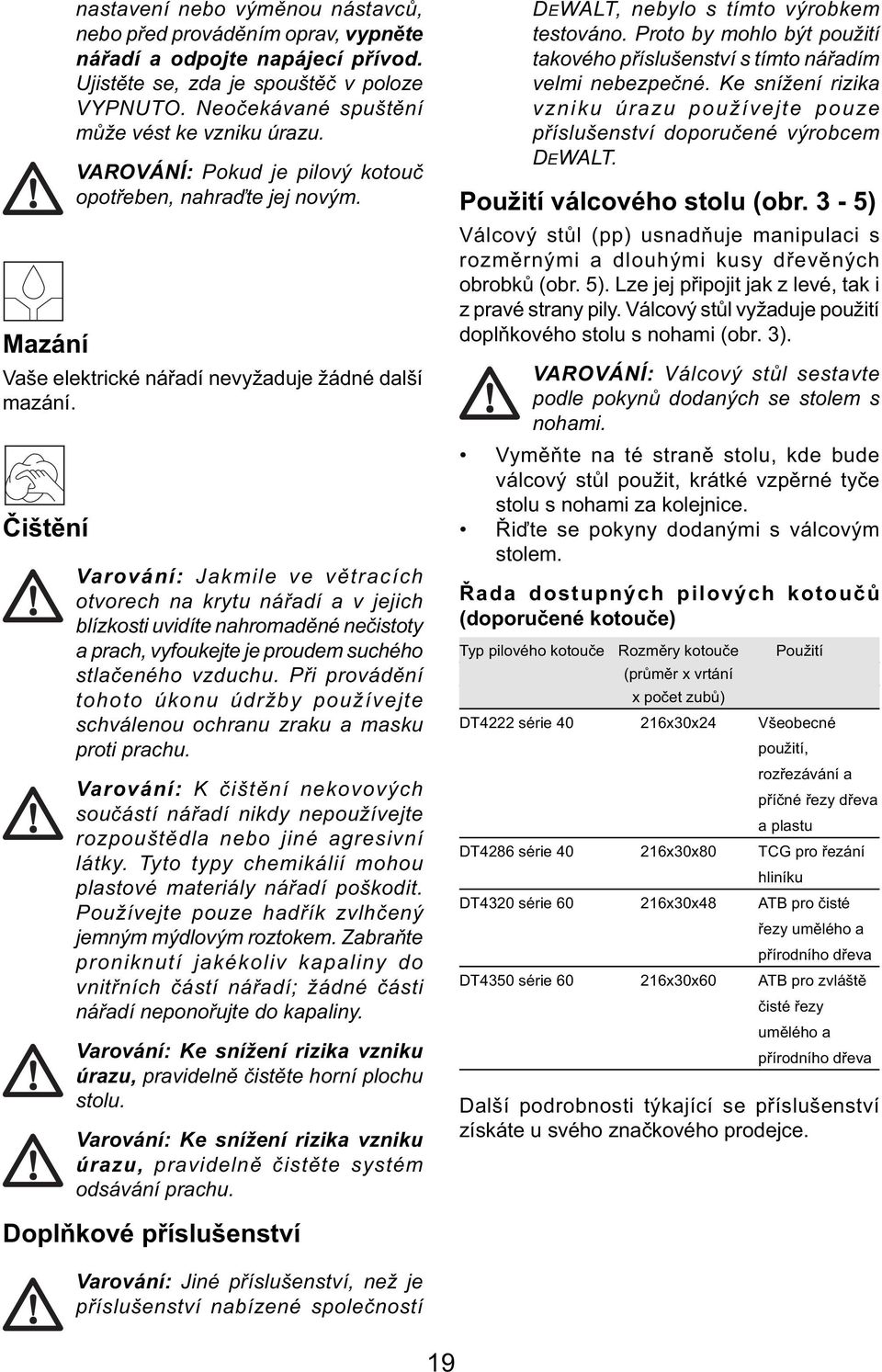

19 Mazání nastavení nebo výměnou nástavců, nebo před prováděním oprav, vypněte nářadí a odpojte napájecí přívod. Ujistěte se, zda je spouštěč v poloze VYPNUTO. Neočekávané spuštění může vést ke vzniku úrazu. VAROVÁNÍ: Pokud je pilový kotouč opotřeben, nahraďte jej novým. Vaše elektrické nářadí nevyžaduje žádné další mazání. Čištění Varování: Jakmile ve větracích otvorech na krytu nářadí a v jejich blízkosti uvidíte nahromaděné nečistoty a prach, vyfoukejte je proudem suchého stlačeného vzduchu. Při provádění tohoto úkonu údržby používejte schválenou ochranu zraku a masku proti prachu. Varování: K čištění nekovových součástí nářadí nikdy nepoužívejte rozpouštědla nebo jiné agresivní látky. Tyto typy chemikálií mohou plastové materiály nářadí poškodit. Používejte pouze hadřík zvlhčený jemným mýdlovým roztokem. Zabraňte proniknutí jakékoliv kapaliny do vnitřních částí nářadí; žádné části nářadí neponořujte do kapaliny. Varování: Ke snížení rizika vzniku úrazu, pravidelně čistěte horní plochu stolu. Varování: Ke snížení rizika vzniku úrazu, pravidelně čistěte systém odsávání prachu. DEWALT, nebylo s tímto výrobkem testováno. Proto by mohlo být použití takového příslušenství s tímto nářadím velmi nebezpečné. Ke snížení rizika vzniku úrazu používejte pouze příslušenství doporučené výrobcem DEWALT. Použití válcového stolu (obr. 3-5) Válcový stůl (pp) usnadňuje manipulaci s rozměrnými a dlouhými kusy dřevěných obrobků (obr. 5). Lze jej připojit jak z levé, tak i z pravé strany pily. Válcový stůl vyžaduje použití doplňkového stolu s nohami (obr. 3). VAROVÁNÍ: Válcový stůl sestavte podle pokynů dodaných se stolem s nohami. Vyměňte na té straně stolu, kde bude válcový stůl použit, krátké vzpěrné tyče stolu s nohami za kolejnice. Řiďte se pokyny dodanými s válcovým stolem. Řada dostupných pilových kotoučů (doporučené kotouče) Typ pilového kotouče Rozměry kotouče Použití (průměr x vrtání x počet zubů) DT4222 série x30x24 Všeobecné použití, rozřezávání a příčné řezy dřeva a plastu DT4286 série x30x80 TCG pro řezání hliníku DT4320 série x30x48 ATB pro čisté řezy umělého a přírodního dřeva DT4350 série x30x60 ATB pro zvláště čisté řezy umělého a přírodního dřeva Další podrobnosti týkající se příslušenství získáte u svého značkového prodejce. Doplňkové příslušenství Varování: Jiné příslušenství, než je příslušenství nabízené společností 19

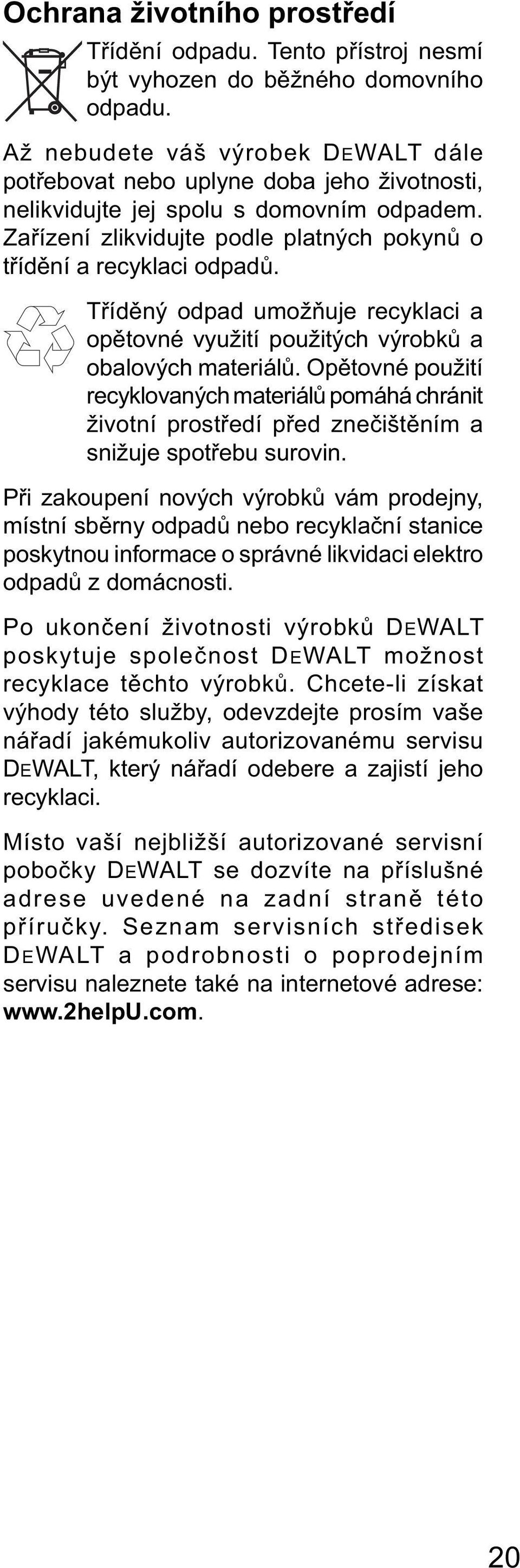

20 Ochrana životního prostředí Třídění odpadu. Tento přístroj nesmí být vyhozen do běžného domovního odpadu. Až nebudete váš výrobek DEWALT dále potřebovat nebo uplyne doba jeho životnosti, nelikvidujte jej spolu s domovním odpadem. Zařízení zlikvidujte podle platných pokynů o třídění a recyklaci odpadů. Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin. Při zakoupení nových výrobků vám prodejny, místní sběrny odpadů nebo recyklační stanice poskytnou informace o správné likvidaci elektro odpadů z domácnosti. Po ukončení životnosti výrobků DEWALT poskytuje společnost DEWALT možnost recyklace těchto výrobků. Chcete-li získat výhody této služby, odevzdejte prosím vaše nářadí jakémukoliv autorizovanému servisu DEWALT, který nářadí odebere a zajistí jeho recyklaci. Místo vaší nejbližší autorizované servisní pobočky DEWALT se dozvíte na příslušné adrese uvedené na zadní straně této příručky. Seznam servisních středisek DEWALT a podrobnosti o poprodejním servisu naleznete také na internetové adrese: 20
21 Politika našich služeb zákazníkům Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl. Kdykoliv budete potřebovat radu či pomoc, obraťte se s důvěrou na náš nejbližší servis DEWALT, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni. Záruka DEWALT Blahopřejeme Vám k zakoupení tohoto vysoko kvalitního výrobku DEWALT. Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům. Proto poskytujeme záruční dobu daleko přesahující minimální požadavky vyplývající ze zákona. Kvalita tohoto přístroje nám umožňuje poskytnout Vám 30 dní záruku výměny. Pokud se objeví v průběhu 30 dní od zakoupení nářadí jakýkoliv nedostatek podléhající záruce, bude Vám u Vašeho obchodního nářadí vyměněno za nové. Díky 1 roční záruce jistoty máte nárok po dobu 1 roku od zakoupení přístroje na bezplatný servis v autorizovaném servisním středisku DEWALT. Zárukou kvality firma DEWALT garantuje po dobu trvání záruční doby (24 měsíců při nákupu pro přímou osobní spotřebu, 12 měsíců při nákupu pro podnikatelskou činnost) bezplatné odstranění jakékoliv materiálové nebo výrobní závady za následujících podmínek: Přístroj bude dopraven (spolu s originálním záručním listem DEWALT a s dokladem o nákupu), do jednoho z pověřených servisních středisek DEWALT, které jsou autorizované k provádění záručních oprav. Přístroj byl používán pouze s originálním příslušenstvím nebo přídavnými zařízeními a příslušenstvím BBW či Piranha, které je vysloveně doporučené jako vhodné k použití spolu s přístrojem DEWALT. Přístroj byl používán a udržován v souladu s návodem k obsluze. Motor přístroje nebyl přetěžován a nejsou viditelné žádné známky poškození vlivem vnějších vlivů. Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál servisních středisek DEWALT, které jsou autorizované k provádění záručních oprav. Navíc poskytuje servis DEWALT na všechny prováděné opravy a vyměněné náhradní díly další servisní záruční dobu v trvání 6 měsíců. Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, hoblovací nože, brusné kotouče, pilové listy, pilové kotouče, brusný papír, apod.) ani na příslušenství přístroje poškozené opotřebováním. Záruční list je dokladem práv spotřebitele zákazníka ve smyslu 620 Občanského zákoníku a 429 Obchodního zákoníku. Patří k prodávanému výrobku odpovídajícího katalogového a výrobního čísla jako jeho příslušenství. Pří každé reklamaci je třeba tento záruční list předložit prodávajícímu, případně servisnímu středisku DEWALT pověřenému vykonáváním záručních oprav. Ve vlastním zájmu si ho proto spolu s originálem dokladu o nákupu pečlivě uschovejte. DEWALT nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek. Jejich seznam najdete na záručním listě. Další informace týkající se servisu můžete získat na níže uvedených telefonních číslech a na internetové adrese Black & Decker Klášterského Praha 4 - Modřany Česká republika tel: fax: recepce@blackanddecker.cz Právo na případné změny vyhrazeno. 02/2007 zst
22 BLACK & DECKER Klášterského Praha 412 Modřany Česká Republika Tel.: ,6 Fax: Servis: recepce@blackanddecker.cz BAND SERVIS K Pasekám Zlín Tel.: ,1 Fax: bandservis@bandservis.cz BLACK & DECKER Stará Vajnorská cesta Bratislava Slovenská republika Tel.: ,3 Fax: informacie@blackanddecker.sk BAND SERVIS Paulínska Trnava Tel.: Fax: p.talajka@bandservis.sk BAND SERVIS Garbiarska Košice Tel.: bandserviske@zoznam.sk 22
23 DW A Motor MITRE SAW 1 23
24 DW A Table MITRE SAW 1 24
25 25
26 26
27 CZ ZÁRUČNÍ LIST SK ZÁRUČNÝ LIST ZÁRUČNÍ DOBA POSKYTOVANÁ PRODEJCEM NA PRODANÝ VÝROBEK JE: ZÁRUČNÁ DOBA POSKYTOVANÁ PREDAJCOM NA PREDANÝ VÝROBOK JE: 24 měsíců při prodeji zboží fyzické osobě spotřebiteli pro soukromou přímou spotřebu ( 620 Občanského zákoníku) 24 mesiacov pri predaji tovaru fyzickej osobe spotrebiteľovi pre súkromnú priamu osobnú spotrebu ( 52 a 620 Občianskeho zákonníka) 12 měsíců při prodeji zboží podnikateli, který ho používá v rámci své obchodní nebo jiné podnikatelské činnosti ( 429 Obchodního zákoníku) 12 mesiacov pri predaji tovaru podnikateľovi, ktorý koná v rámci svojej obchodnej alebo inej podnikateľskej činnosti ( 429 Obchodného zákonníka) Od data prodeje/od dátumu predaja: Kupující prohlašuje, že účel nákupu je pro/kupujúci prehlasuje, že účel nákupu je pre: Přímou osobní spotřebu/priamu osobnú spotrebu Obchodní a podnikatelskou činnost/obchodnú a podnikateľskú činnosť Číslo pokladního dokladu - faktury/číslo pokladničného dokladu - faktúry:. IČO: TYP VÝROBKU: CZ SK Výrobní kód Číslo série Datum prodeje Dátum predaja Razítko prodejny Podpis Pečiatka predajne Podpis
28 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: /551 Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: 033/ Fax: 033/ CZ Dokumentace záruční opravy SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis SK Číslo Dátum nahlásenia Dátum opravy Číslo Popis Pečiatka dodávky objednávky poruchy Podpis 02/05
