Součásti venkovních vedení od 1 kv do. 45 kv AC

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Součásti venkovních vedení od 1 kv do. 45 kv AC"

Transkript

1 ČEZ Distribuce, E.ON Czech Podniková norma energetiky pro rozvod elektrické energie Součásti venkovních vedení od 1 kv do Odsouhlasení normy Návrh PNE odsouhlasily tyto organizace : ČEZ Distribuce, a. s.; E.ON Czech. 45 kv AC PNE vydání Obsah strana 1. Všeobecně Předmět normy Rozsah platnosti Normativní odkazy Vypracování normy Termíny a definice Sloup J Sloup D Sloup Š Sloup A Sloup U Vzpěra Kotva Konzola Svorníkový třmen Objímka Stupačka Návrhová únosnost Mezní stav použitelnosti Mezní stav únosnosti Technické požadavky Předpoklady návrhu Požadavky na materiál Kovové materiály Nekovové materiály Požadavky na hotové výrobky Obecné vlastnosti Povrchové charakteristiky Mechanická odolnost Ochrana proti korozi Spojovací materiál Základní unifikované parametry Zkoušení Typové zkoušky Výběrové zkoušky Kusové zkoušky Mechanické zkoušky Počet zkoušených součástí Způsob zatěžování Hodnocení shody a kritéria jejího posuzování Kontrola prohlídkou Kontrola materiálu a rozměrů Přejímací podmínky Značení Bezpečnost práce Technická dokumentace Všeobecně Zabezpečení jakosti Skladování, doprava a manipulace Vztahy k ekologii Ochrana ptactva Likvidace odpadů Dodatečné specifikace a přílohy Přílohy Normativní příloha E.ON Normativní příloha ČEZ Nahrazuje PNE z Účinnost od

2 1. Všeobecně 1.1. Předmět normy Tato norma platí pro navrhování, výrobu, zkoušení a dodávku součástí výzbroje venkovních vedení vn i se sdělovacími vedeními, jsou-li umístěny na společných podpěrných bodech. Norma je určena pro součásti používané na dřevěné, betonové a ocelové sloupy. Norma stanovuje obecné podmínky pro jejich mechanickou odolnost, materiálové a rozměrové požadavky včetně povrchové úpravy. Norma se nezabývá podpěrnými body Rozsah platnosti Tato podniková norma energetiky platí pro součásti venkovních vedení s napětím od 1 kv do 45 kv AC Normativní odkazy ČSN EN ISO 1461 Zinkové povlaky nanášené žárově ponorem na ocelové a litinové výrobky Specifikace a zkušební metody ČSN EN ISO 4016 Šrouby se šestihrannou hlavou. Výrobní třída C ČSN EN ISO 4034 Šestihranné matice typ1. Výrobní třída C ČSN EN ISO Ploché kruhové podložky Běžná řada Výrobní třída C. ČSN EN ISO Ploché kruhové podložky Velká řada Část 1:Výrobní třída A. ČSN EN ISO Ploché kruhové podložky Velká řada Část 2:Výrobní třída C. ČSN EN ISO Svařování a příbuzné procesy - Doporučení pro přípravu svarových spojů Část 1: Svařování oceli ručně obloukovým svařováním obalenou elektrodou, tavící se elektrodou v ochranném plynu, plamenovým svařováním, svařováním wolframovou elektrodou v ochranné atmosféře inertního plynu a svařováním svazkem paprsků. ČSN EN ISO 9223 Koroze kovů a slitin. - Korozní agresivita atmosfér. Klasifikace, stanovení a odhad. ČSN EN Výrobky válcované za tepla z konstrukčních ocelí - Část 1: Všeobecné technické dodací podmínky ČSN EN Výrobky válcované za tepla z konstrukčních ocelí - Část 2: Technické dodací podmínky pro nelegované konstrukční oceli ČSN EN Ocelové tyče kruhové válcované za tepla. Rozměry, mezní úchylky rozměrů a tolerance tvarů ČSN EN Elektrická venkovní vedení s napětím nad AC 1 kv Část 1: Všeobecné požadavky Společné specifikace. ČSN EN Elektrická venkovní vedení s napětím nad AC 1 kv Část 2: Soubor Národních normativních aspektů ČSN EN 1990 Eurokód: Zásady navrhování konstrukcí. ČSN EN Eurokód 1: Zatížení konstrukcí - Část 1-1: Obecná zatížení - Objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb ČSN EN Eurokód 1: Zatížení konstrukcí - Část 1-4: Obecná zatížení - Zatížení větrem ČSN EN Eurokód 3: Navrhování ocelových konstrukcí-část 1-1: Obecná pravidla a pravidla pro pozemní stavby. ČSN EN Eurokód 3: Navrhování ocelových konstrukcí-část 1-3: Obecná pravidla- Doplňující pravidla pro tenkostěnné za studena tvarované prvky a plošné profily ČSN EN Venkovní vedení Požadavky na armatury a jejich zkoušky ČSN EN A1 Provádění ocelových konstrukcí a hliníkových konstrukcí Část 1: Požadavky na posouzení shody konstrukčních dílců. ČSN ISO 262 Metrické závity ISO pro všeobecné použití. Výběr rozměrů pro šrouby a matice 2

3 ČSN ISO 3508 Spojovací součásti. Výběhy vnějšího závitu součástí se závitem podle ISO 261 a ISO 262 ČSN ISO 4753 Spojovací součásti. Konce šroubů s vnějším metrickým závitem ČSN ISO Příprava ocelových povrchů před nanesením nátěrových hmot a obdobných výrobků-vizuální hodnocení čistoty povrchu-část 1: Stupně zarezavění a stupně přípravy ocelového podkladu bez povlaku a ocelového podkladu po úplném odstranění předchozích nátěrů ČSN Napínače s litinovými maticemi. ČSN Ocel ČSN Ocel Cr Ni Cu - P. ČSN Plechy tenké z ocelí tř. 10 až 16 válcované za tepla. Rozměry. ČSN Pásy a pruhy válcované za studena z ocelí tř. 10 až 19. Rozměry. ČSN Hutnictví železa. Tyče ploché válcované za tepla vysoké a zvlášť vysoké přesnosti. Rozměry. ČSN Tyče průřezu rovnoramenného L z konstrukčních ocelí válcované za tepla. Rozměry. ČSN Tyče průřezu UE z ocelí tř. 10 a 11 válcované za tepla ČSN Trubky ocelové bezešvé tvářené za tepla. Rozměry. ČSN Přepravní obaly a fixační systémy pro ochranné balení. PNE Elektrická venkovní vedení s napětím od 1 kv AC do 45 kv AC PNE Dřevěné sloupy a dřevěné sloupy na patkách pro elektrická venkovní vedení do 45 kv PNE Železobetonové patky pro dřevěné sloupy venkovních vedení do 45 kv PNE Odstřeďované betonové sloupy pro elektrická venkovní vedení do 45 kv PNE Ocelové plechové sloupy pro elektrická venkovní vedení do 45 kv 1.4. Vypracování normy Zpracovatel : Ing. Petr Lehký, EGÚ Brno, a.s., Hudcova 487/76a, Brno-Medlánky Pracovníci ČSRES : Ing. Jaroslav Bárta, Ing. Pavel Kraják 1.5. Termíny a definice Pro účely této normy platí názvy a definice uvedené v ČSN EN 50341, PNE a následující. Pro sladění pojmů mezi touto normou a nově zavedenými ČSN a EN jsou některé užívané názvy nahrazeny novými Sloup J Jednoduchý dřevěný sloup vetknutý přímo do země (J), dřevěný sloup na patce (Jp), betonový sloup (JB), ocelový plnostěnný sloup (JM) Sloup D Sloup složený ze dvou jednoduchých sloupů umístěných těsně vedle sebe. Podle jejich umístění vzhledem k trase vedení nebo namontovanému zařízení, se člení na: DBV - jejich společná rovina je ve směru trasy (sloupy stojí v trase za sebou) DBW jejich společná rovina je kolmá na trasu (sloupy stojí v trase vedle sebe) Sloup Š Sloup složený ze dvou jednoduchých sloupů s šířkou rozkročení 1 metr Sloup A Sloup složený ze dvou jednoduchých sloupů s šířkou rozkročení 2,5 a 3 metry Sloup U Jako sloup D ale navíc osazený minimálně dvěma hmoždinkami, které zabraňují vzájemnému posuvu sloupů vůči sobě Vzpěra Podpěra sloupu zatěžovaná tlakem. 3

4 Kotva Lano, tyč apod., zachycující tahem zatížení, které působí na sloup Konzola Nosník pro upevnění izolátorů a vodičů na sloupy Svorníkový třmen Ocelový svorník ve tvaru podkovy se závitem na obou koncích, pro upevnění konzol, stupaček atd. na sloupy Objímka Součást pro uchycení kotev, vzpěr, konzol a ostatní výzbroje na sloupy Stupačka Konstrukce upevněná na sloup umožňující bezpečný výstup na sloup Návrhová únosnost Hodnota únosnosti, vypočtená s použitím charakteristické únosnosti a součinitele materiálu Mezní stav použitelnosti Stav, při jehož překročení již nejsou splněna stanovená provozní kritéria (vychýlení vrcholu sloupu) Mezní stav únosnosti Stav, související se zhroucením nebo jinými formami konstrukčních poruch, které mohou ohrozit bezpečnost osob. 2. Technické požadavky Součásti venkovních vedení vn musí splňovat podmínky obecné bezpečnosti a kvality a musí vyhovovat všem podmínkám stanoveným v PNE Z hlediska použitého typu vodičů se součásti rozdělují do skupin: a) Součásti pro holé vodiče b) Součásti pro jednoduché izolované vodiče c) Součásti pro závěsné kabely a slaněné izolované vodiče 2.1. Předpoklady návrhu Při návrhu součástí pro instalaci holých vodičů je třeba vedle hodnot mechanického zatížení respektovat i požadavky na vzájemnou vzdálenost mezi vodiči v rozpětí, na konstrukci a mezi vodičem a konstrukcí (viz. PNE ) Požadavky na materiál Součásti musí být zhotoveny z vhodných materiálů, které zaručí trvale jejich mechanickou pevnost a tvarovou stálost po celou dobu životnosti. Materiály použité pro výrobu ocelových součástí musí odpovídat požadavkům uvedeným v ČSN EN 50341, kapitola Kovové materiály Obvykle se součásti vyrábějí z ocelí třídy 11, například oceli podle ČSN Použití oceli Atmofix podle ČSN pro výrobu součástí se nedoporučuje. 4

5 Běžně používanými prvky při výrobě součástí jsou: - Tyče L podle ČSN Profily UE podle ČSN Ploché tyče podle ČSN Páskové oceli podle ČSN Pozinkovaný plech podle ČSN Bezešvé trubky podle ČSN Tenkostěnné profily podle ČSN V případě potřeby nebo je-li to výhodnější, lze použít jiné prvky nebo kovové materiály jako jsou slitiny hliníku a podobně Nekovové materiály Použité nekovové materiály musí mít dobrou odolnost vůči klimatickým vlivům, především k účinkům ultrafialového záření, ozónu a znečištění. Účinky provozní teploty nesmějí snižovat odolnost materiálu proti stárnutí. Nekovové materiály nesmí vyvolávat korozi materiálů, s nimiž jsou ve styku Požadavky na hotové výrobky Obecné vlastnosti Součásti z ocelových prvků se svařují podle ČSN EN a ČSN Hrany řezné, plochy i otvory musí být odjehleny. Dosedací plochy pro roubíky, šrouby, svorníky atd. musí být upraveny tak, aby vzájemné dosednutí bylo rovné a spolehlivé. V ohybech nesmí být materiál narušen. Použitý materiál a výrobní postup musí vyloučit vznik křehkých míst hotových součástí. Součásti musí mít takové rozměry, aby byly dodrženy vzdálenosti požadované v PNE U součástí nebo konstrukcí určených pro holé vodiče na podpěrných izolátorech je třeba vzít ohled na požadavky na ochranu krajiny a živočichů vhodným tvarovým řešením. U součástí nebo konstrukcí s nosnými závěsnými izolátory je třeba při návrhu geometrie počítat s vychýlením závěsu účinkem tlaku větru na vodič, aby nedošlo k překročení minimálních vzdáleností mezi vodiči a konstrukcí. Dle požadavku odběratele mohou mít konzoly specifikováno místo na připojení k zemnící soustavě, například přivařením zemnícího pásku v dolní části konzol nebo s doplňujícím prvkem Povrchové charakteristiky Povrch konstrukcí musí být před povrchovou úpravou očištěn minimálně na St 2 dle ČSN EN ISO Mechanická odolnost Mezní stavy únosnosti a použitelnosti se určí podle požadavků uvedených v ČSN EN a PNE Součásti se dimenzují a jejich mechanické parametry kontrolují na zatížení buď jednotlivými složkami, nebo jejich výslednicí. Přitom se uvažují zatížení podle PNE Montážní zatížení se uvažuje pouze ve zvláštních případech, kdy nelze, nebo je nevýhodné udělat taková opatření, aby nedošlo k poškození součásti. Posouzení pevnosti a rozměrové stálosti se provede v souladu s ČSN EN 1991 a ČSN EN

6 Ochrana proti korozi Všechny součásti musí odolat korozi, která se může vyskytnout při přepravě, skladování nebo v provozu. Součásti vyrobené z materiálů odolných vůči korozi není třeba dodatečně chránit. U součástí vyrobených z oceli se doporučuje ochrana žárovým zinkováním, pokud se odběratel s výrobcem nedohodnou na jiném způsobu antikorozní ochrany dávající srovnatelnou ochranu (např. nátěr, atd.). Žárově zinkované součásti je třeba zhotovit s ohledem na technologické zvláštnosti žárového zinkování o tloušťce min. 80 µm, žárově naneseným dle ČSN EN ISO U dutých a složitých součástí je třeba před konečným konstrukčním řešením provést zkušební pozinkování. Pro nebezpečí exploze při žárovém zinkování a zajištění ochrany celého povrchu nesmějí mít výrobky uzavřené dutiny Spojovací materiál Pro nosné konstrukce se musí použít šrouby M12 a větší, s minimální pevností 8.8. Požadované rozměry spojovacího materiálu mohou být dále upřesněny v konkrétní specifikaci výrobku v příloze dokumentu poptávajícího. Veškerý spojovací materiál je proveden se zinkovou galvanickou antikorozní ochrannou vrstvou min. 12 µm podle ČSN ISO Všechny šroubové spoje musí obsahovat dostatečně velkou podložku pro zachování neporušené povrchové ochranné vrstvy ocelové součásti při dotahování šroubového spoje Základní unifikované parametry Základní unifikované parametry jednotlivých součástí venkovních vedení vn jsou uvedeny v jednotlivých přílohách (1 X) této normy. 3. Zkoušení 3.1. Typové zkoušky Typová zkouška zjišťuje parametry a vlastnosti součástí nebo konstrukce z nich složené. Provádí se jen jednou a opakuje se pouze při změně konstrukce, tvaru nebo materiálu součástí Výběrové zkoušky Výběrové zkoušky ověřují jakost materiálu a výroby. Vzorky určené pro zkoušky se musí vybrat náhodně ze souboru nabízeného k převzetí. Právo výběru má odběratel. Pro každou výběrovou zkoušku se musí mezi odběratelem a dodavatelem dohodnout typ kontroly (kontrola měřením nebo srovnáním) a podrobné postupy (úroveň kontroly, přípustná úroveň jakosti atd.) Kusové zkoušky Kusové zkoušky mají prokázat, že součásti splňují požadavky stanovené smluvní dokumentací. Zkoušky nesmí součásti poškodit. Celý soubor součástí může být podroben zkouškám dohodnutým mezi odběratelem a dodavatelem. Součásti, které nesplňují stanovené požadavky, musí být vyřazeny Mechanické zkoušky Počet zkoušených součástí Typové zkoušky Typové mechanické zkoušky se musí provést na třech součástech a všechny musí při zkoušce vyhovět. Při mechanické zkoušce konstrukce jako celku složeného z jednotlivých součástí, může být po dohodě mezi odběratelem a dodavatelem počet zkoušek snížen. Výběrové zkoušky Při výběru vzorků pro výběrové mechanické zkoušky se postupuje podle bodu

7 Způsob zatěžování Zkoušené součásti, nebo konstrukce z nich složené, musí být kompletní a při zkoušce se musí zatěžovat způsobem co nejvíce odpovídajícím provozním podmínkám. Aby se zabránilo nepřijatelným deformacím nebo zkreslení výsledků zkoušek, připouští se zesílení upínacích částí nutných k přenesení mechanického zatížení na zkoušenou součást nebo konstrukci. V případech, kdy je nesnadné napodobit v jednom zkušebním uspořádání skutečné provozní zatížení, lze je nahradit dílčími silovými složkami, je však třeba nejdříve určit, zda toto složkové zatížení je pro ověření požadovaných vlastností vhodné. Upevněná součást nebo konstrukce se postupně zatěžuje, až se dosáhne hodnoty návrhového zatížení pro mezní stav únosnosti. Tato síla se udržuje po dobu 60 s. Pak se zatížení zruší a změří se deformace. Dále se zatížení postupně zvyšuje až do porušení součásti. Porušením se rozumí: prasknutí, přetržení, zlomení ztráta tvaru vznik deformací omezujících použitelnost pokles zatěžovací síly nebo nemožnost jejího zvýšení Při vysokých mechanických zatíženích, kdy vzniká riziko pro zařízení a personál, může být mechanická zkouška ukončena při 1,2 násobku návrhového zatížení. U dlouhých součástí, součástí spojovaných šrouby atd. může při nárůstu zatížení dojít k postupnému vymezení vůlí v upínacím zařízení nebo ve spojích. Tyto posuvy a deformace se neuvažují za trvalé deformace, pokud nemají vliv na použitelnost. 4. Hodnocení shody a kritéria jejího posuzování 4.1. Kontrola prohlídkou Typové a výběrové zkoušky zahrnují vizuální kontrolu. Prohlídkou se musí potvrdit soulad všech podstatných hledisek uvedených ve smluvních výkresech, jako jsou: tvar materiál rozměry a tolerance povrchová úprava výrobní postup O odchylkách od údajů uvedených ve smluvních výkresech se musí učinit dohoda mezi dodavatelem a odběratelem, která se musí vhodně zaznamenat jako dohodnutý ústupek. Kusové zkoušky nezahrnují kontrolu prohlídkou, pokud nebyla zahrnuta do systému zajištění jakosti dodavatele nebo se dodavatel i odběratel nedohodli jinak Kontrola materiálu a rozměrů Do typových a výběrových zkoušek musí být zahrnuta kontrola materiálu, aby se potvrdila shoda se smluvní dokumentací. Kontrolu materiálu provádí odběratel obvykle prohlídkou dokumentace dodavatelů vztahující se k odběratelským podmínkám na materiál, certifikátům o shodě, nebo jiným dokumentům o jakosti. V případě dohody mezi odběratelem a dodavatelem musí kontrola materiálu obsahovat vhodné zkoušky pro specifikaci materiálu. Typové a výběrové zkoušky musí obsahovat také kontrolu rozměrů a tolerancí uvedených ve smluvních výkresech. Měřicí přístroje a měrky je třeba zvolit s ohledem na požadovanou přesnost. 7

8 Kusové zkoušky musí zahrnovat stanovenou úroveň rozměrové a materiálové kontroly, pokud je vyžádaná smluvním plánem jakosti Přejímací podmínky Při typových zkouškách součástí nebo konstrukce vyhovují: nevzniknou-li při návrhovém nebo nižším zatížení žádné trvalé deformace nevzniknou-li při návrhovém zatížení deformace větší než bylo dohodnuto nebo takové, které omezují použitelnost nedojde-li k porušení při hodnotě zatížení 1,2 násobku návrhového zatížení nebo nižším Při výběrových zkouškách se musí považovat za vyhovující kus, každá součást nebo konstrukce, která vyhovuje požadavkům dohodnutým pro typové zkoušky. Konkrétní přejímací podmínky lze stanovit dohodou mezi odběratelem a dodavatelem. 5. Značení Každá součást vyrobená podle technické dokumentace musí mít označení typu, aby nedošlo k záměně a tím změně požadovaných pevnostních nebo rozměrových parametrů vedení. Značení musí umožnit identifikovat výrobce, kterékoliv součásti. Je-li to proveditelné, vyznačuje se: typové označení součásti jméno nebo obchodní značka výrobce datum výroby (měsíc a rok) pokud se odběratel s výrobcem nedohodne jinak. 6. Bezpečnost práce Provedení konzol musí splňovat požadavky na bezpečnost práce při pracích ve výškách. V horní části konzol musí být vytvořeno kotevní místo pro upevnění záchytného prvku bezpečnostního postroje pracovníka při práci ve výšce s dostatečnou odolností statické síle proti pádu z výšky. Výrobce musí doložit návod pro práci na daném zařízení pro práci ve výškách a způsobu uchycení postroje na kotevní místo. 7. Technická dokumentace 7.1. Všeobecně K součástem používaným při stavbě venkovních vedení vn musí jejich dodavatel dodat uživateli technickou dokumentaci obsahující smluvní výkresy s vyznačením rozměrů součástí, případně i jejich toleranci a další technické údaje, jako je hmotnost, druh materiálu, hodnoty jmenovitého zatížení, povrchovou úpravu, případně způsob montáže, není-li montáž z výrobní dokumentace zřejmá nebo vyžaduje-li dodržení předepsaných podmínek (moment pro dotažení šroubů atd.). Zvláštní ohled se musí brát na ty rozměry, které podmiňují zaměnitelnost, správnost sestavení a podobně. Technická dokumentace musí být ve shodě s výrobní dokumentací dodavatele. 8

9 Obsahem technické dokumentace jsou potřebné technické informace týkající se výroby, manipulace, transportu, montáže a způsobu výstavby, jako i další technicko-ekonomické informace potřebné pro navrhování venkovních vedení. Všechny podklady, dokumenty, protokoly musí být v českém nebo slovenském jazyce (s výjimkou technických výrazů) Zabezpečení jakosti K ověření jakosti součástí během výroby může být po dohodě mezi odběratelem a dodavatelem použit program zajištění kvality respektující požadavky této normy. Podrobné informace o použití záruky jakosti uvádějí normy ISO , ISO 9002, ISO 9003 a ISO Skladování, doprava a manipulace Součásti venkovních vedení se dopravují a skladují tak, aby nedošlo k jejich poškození a to jak z hlediska tvaru tak i povrchové úpravy. Popis výrobku na balení musí být, podle ustanovení o Informační povinnosti ze zákona č. 634/1992 Sb. o ochraně spotřebitele, v češtině. Podle svého charakteru se součásti přepravují a skladují volně ložené, na paletách nebo jiných vhodných prostředcích. Jiné způsoby dopravy, skladování a balení lze stanovit po dohodě mezi dodavatelem a odběratelem. 8. Vztahy k ekologii 8.1. Ochrana ptactva Konzoly musí být navrženy tak, aby svou konstrukcí nebo přídavnou konstrukcí, snižovaly riziko úrazu elektrickým proudem ptáků usedajících na elektrické zařízení na co nejnižší míru. Jejich bezpečnost musí být zajištěna i za deště. Zároveň musí být zajištěny tak, aby bylo rovněž zamezeno zahnízdění drobného ptactva v otvorech konstrukcí Likvidace odpadů Výrobce doloží, že použité materiály jsou ekologicky recyklovatelné. Po dohodě mezi dodavatelem a odběratelem doloží plnění zákonné povinnosti zpětného odběru a využití odpadů z obalů. U každého výrobku bude uvedena kategorizace odpadu dle legislativy (třída a kód druhu odpadu). 9

10 9. Dodatečné specifikace a přílohy Konstrukční požadavky a výkresy konzol rovinného uspořádání vodičů obsahuje předchozí verze PNE , dostupná v archivu neplatných PNE na portálu ČSRES Přílohy Normativní příloha E.ON Seznam příloh 01 Konzola Pařát JB/DBW N 9 kn 02 Konzola Pařát JB/DBW R 12 kn 03 Objímky konzol Pařát JB/DBW 225 R 12 kn a JIV JB/DBV R 15 kn 04 Objímky konzol Pařát JB/DBW 250 R 12 kn a JIV JB/DBV R 15 kn 05 Konzola Pařát JB/DBW R 28 kn 06 Konzola Pařát JB/DBW K 28 kn 07 Konzola Pařát JB/DBW K 40 kn 08 Konzola Pařát DS J N 6 kn 09 Konzola Pařát DS U N/K 6/15 kn 10 Konzola Pařát DS A N/K 6/15 kn 11 Konzola Pařát DS A K 20 kn 12 Adaptér kotevní 13 Konzola JIV JB/DBW N 6 kn 14 Konzola JIV JB/DBV R 15kN 15 Konzola JIV JB/DBW K 20 kn 16 Konzola JIV DS J N 6 kn 17 Konzola JIV DS U/A N 12 kn 18 Konzola JIV DS U K 20 kn 19 Konzola JIV DS-A-R 15kN 20 Konzola JIV DS A K 20 kn 21 Konzola JIV DS A KV 20 kn 22 Konzola Šestivodič JB/DBW -N 9 kn 23 Konzola Šestivodič JB/DBW -K 21 kn 24 Konzola odbočná JB-DBV 1000 přímá 25 Konzola odbočná DBW 1000 přímá 26 Konzola odbočná DBW 1000 šikmá 27 Konzola odbočná DS A 1000 přímá 28 Konzola odbočná DS Konzola svislého odpínače JB/DB pro odbočení 30 Adapter prodlužovací /1000 přímý 31 Adapter prodlužovací /1000 šikmý Nosník boční 1xVPA JB/DB/DS 33 Nosník boční 1xVPA Pařát 34 Nosník boční 1xVPA Pařát šikmý 10

11 35 Praporec VPA Pařát JB/DB/DS a pro Šestivodič JB/DBW 36 Žebřík 500/8 JB 12m Jp 9-11m 37 Žebřík 500/8 Up 9-11m 38 Žebřík 500/8 Šp/Ap 9-11m a pro UO Up 39 Žebřík 500/8 DBV 12m 40 Žebřík 500/8 DBW 12 m 41 Žebřík 500/8 ÚO JB 42 Žebřík 500/13 JB 13,5m Jp 11-12m 43 Žebřík 500/13 Up 11-12m 44 Žebřík 500/13 Šp/Ap 11-12m 45 Žebřík 500/13 DBW 13,5m 46 Stupačka provozní 500/1 JB/DBV Normativní příloha ČEZ Seznam příloh 01 Konzola Delta Variant pro JB o Ø 180 mm 02 Konzola Delta Variant pro JB o Ø 220 mm 03 Konzola Delta Variant pro JB o Ø 250 mm 04 Konzola Delta výztužná pro JB 05 Konzola Delta Variant pro J, Jp 06 Konzola Delta Variant pro D, Dp 07 Konzola Delta Variant pro Š, Šp 08 Konzola Delta Variant pro A, Ap 09 Delta přisedací prut, příložka, držák 10 Konzola 3xIZV vodorovná nosná pro JB 11 Konzola 3xIZV vodorovná rohová pro JB 12 Konzola 3xIZV vodorovná kotevní pro JB 13 Konzola 3xIZV vodorovná nosná pro J, Jp 14 Konzola 3xIZV vodorovná rohová pro D, Dp 15 Konzola 3xIZV vodorovná rohová pro Š, Šp 16 Konzola 3xIZV vodorovná kotevní pro A, Ap 17 Konzola rovinná odbočná na JB 18 Konzola rovinná odbočná na A, Ap 19 Konzola rovinná odbočná IZV na JB 20 Konzola rovinná odbočná IZV na A, Ap 21 Stupačka na JB se třmenem 22 Podložka oblá na dřevěný sloup 23 Žebříky provozní na JB 11

12 Normativní příloha E.ON PNE Konzola Pařát JB/DBW N 9 kn Příloha 01 Použití: Pro nosné body venkovních vedení VN s holými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 3,0 kn 4,0 kn 7,0 kn 12

13 PNE Konzola Pařát JB/DBW R 12 kn Příloha 02 Použití: Pro nosné rohové body venkovních vedení VN s holými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 5,0 kn 4,0 kn 7,0 kn 13

14 PNE Objímky konzoly Pařát JB/DBW 225 R 12 kn a konzoly JIV JB/DBV R 15 kn Příloha 03 Použití: Pro upevnění konzol Pařát JB/DBW R 12 kn a konzol JIV JB/DBV R 15 kn na betonové sloupy s průměrem čepu 225 mm. 14

15 PNE Objímky konzoly Pařát JB/DBW 250 R 12 kn konzoly a JIV JB/DBV R 15 kn Příloha 04 Použití: Pro upevnění konzol Pařát JB/DBW R 12 kn a konzol JIV JB/DBV R 15 kn na betonové sloupy s průměrem čepu 250 mm. 15

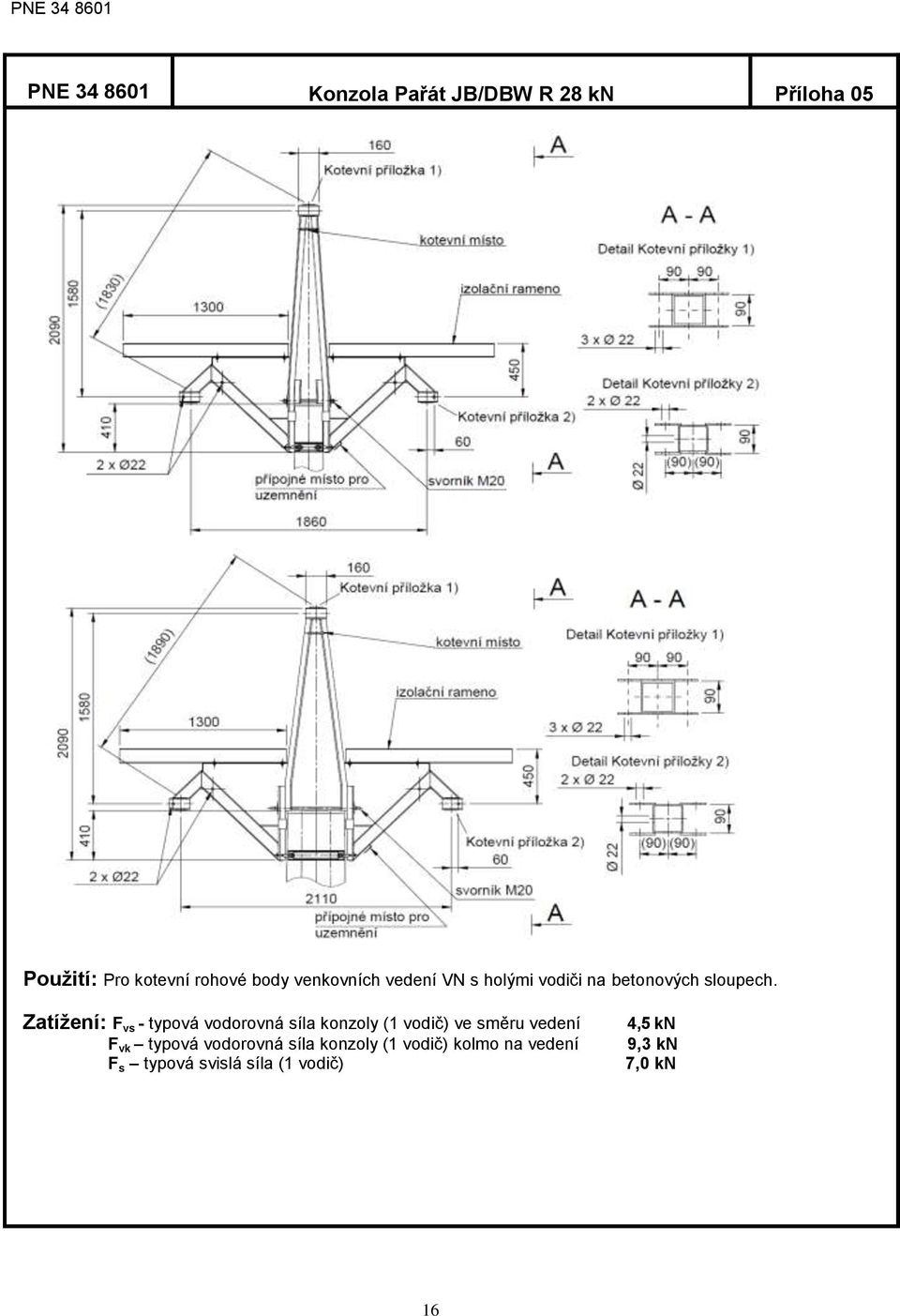

16 PNE Konzola Pařát JB/DBW R 28 kn Příloha 05 Použití: Pro kotevní rohové body venkovních vedení VN s holými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 4,5 kn 9,3 kn 7,0 kn 16

17 PNE Konzola Pařát DBW K 28 kn Příloha 06 Použití: Pro koncové kotevní body venkovních vedení VN s holými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 9,3 kn 9,3 kn 7,0 kn 17

18 PNE Konzola Pařát JB/DBW K 40 kn Příloha 07 Použití: Pro nosné a kotevní body venkovních vedení VN s holými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 13,0 kn 13,0 kn 13,0 kn 18

19 PNE Konzola Pařát DS J N 6 kn Příloha 08 Použití: Pro nosné body venkovních vedení VN s holými vodiči na dřevěných sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 3,0 kn 3,0 kn 9,0 kn 19

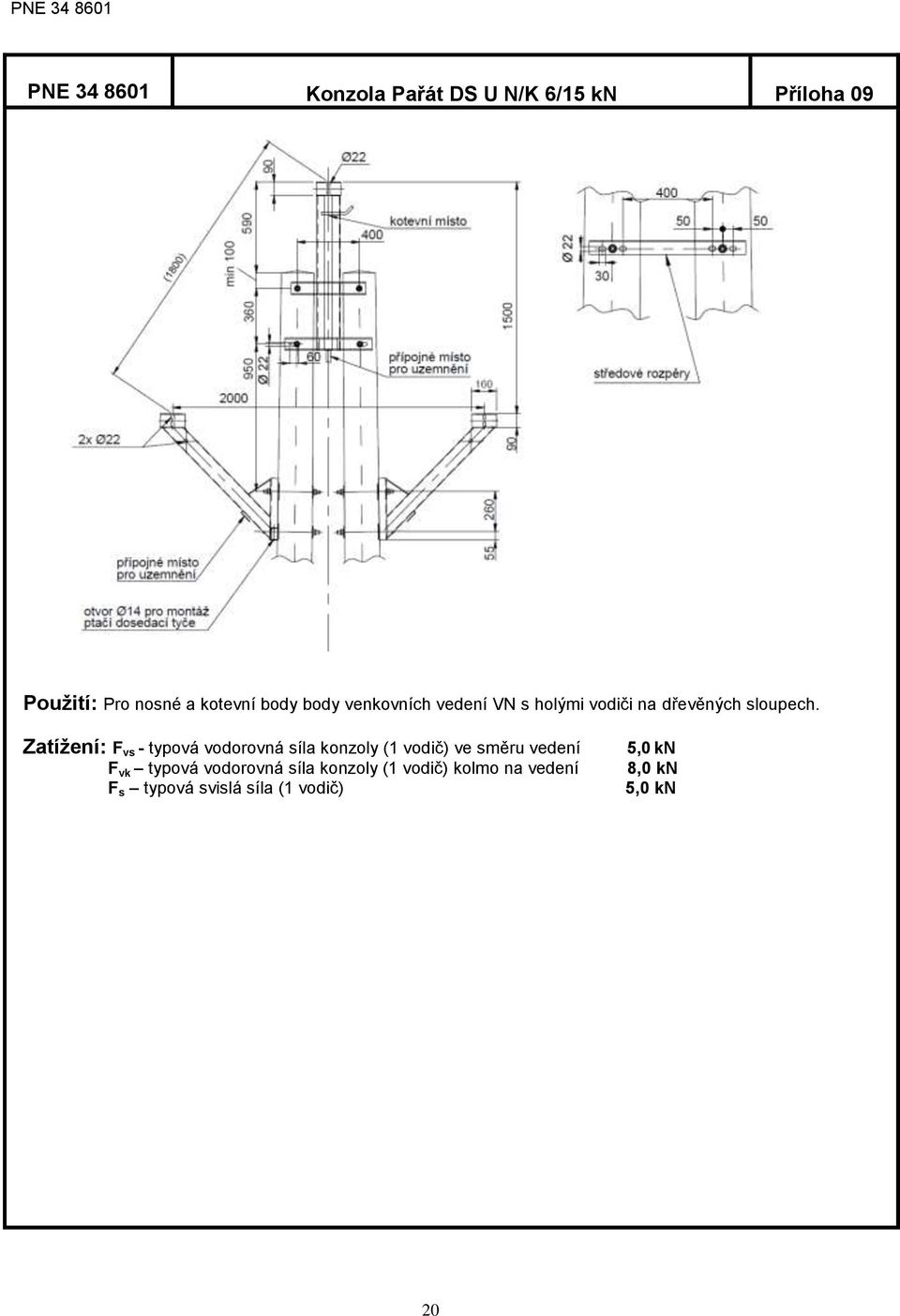

20 PNE Konzola Pařát DS U N/K 6/15 kn Příloha 09 Použití: Pro nosné a kotevní body body venkovních vedení VN s holými vodiči na dřevěných sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 5,0 kn 8,0 kn 5,0 kn 20

21 PNE Konzola Pařát DS A N/K 6/15 kn Příloha 10 Použití: Pro nosné a rohové kotevní body venkovních vedení VN s holými vodiči na dřevěných sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 5,0 kn 8,0 kn 9,0 kn 21

22 PNE Konzola Pařát DS A K 20 kn Příloha 11 Použití: Pro koncové kotevní a výztužné body venkovních vedení VN s holými vodiči na dřevěných sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 7,0 kn 5,0 kn 9,0 kn 22

23 PNE Adaptér kotevní Příloha 12 Použití: Pro montáž kotevních závěsů venkovních vedení VN s holými vodiči na konzoly Pařát N (dovybavení Pařát K). 23

24 PNE Konzola JIV JB/DBW N 6 kn Příloha 13 Použití: Pro nosné body venkovních vedení VN s izolovanými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 2,0 kn 3,0 kn 7,0 kn 24

25 PNE Konzola JIV JB/DBV R 15 kn Příloha 14 Použití: Pro nosné rohové body venkovních vedení VN s izolovanými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 2,0 kn 5,0 kn 3,0 kn 25

26 PNE Konzola JIV JB/DBW K 20 kn Příloha 15 Použití: Pro kotevní body venkovních vedení VN s izolovanými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 7,0 kn 9,0 kn 7,0 kn 26

27 PNE Konzola JIV DS J N 6 kn Příloha 16 Použití: Pro nosné body venkovních vedení VN s izolovanými vodiči na dřevěných sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 2,0 kn 2,0 kn 5,0 kn 27

28 PNE Konzola JIV DS U/A N 12 kn Příloha 17 Použití: Pro nosné a rohové body venkovních vedení VN s izolovanými vodiči na dřevěných sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 4,0 kn 4,0 kn 5,0 kn 28

29 PNE Konzola JIV DS U K 15 kn Příloha 18 Použití: Pro kotevní body venkovních vedení VN s izolovanými vodiči na dřevěných sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 5,0 kn 5,0 kn 7,0 kn 29

30 PNE Konzola JIV DS A R 15 kn Příloha 19 Použití: Pro nosné rohové body venkovních vedení VN s izolovanými vodiči na dřevěných sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 2,0 kn 5,0 kn 5,0 kn 30

31 PNE Konzola JIV DS A K 20 kn Příloha 20 Použití: Pro kotevní a výztužné body venkovních vedení VN s izolovanými vodiči na dřevěných sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 7,0 kn 7,0 kn 7,0 kn 31

32 PNE Konzola JIV DS KV 20 kn Příloha 21 Použití: Pro kotevní a výztužné body venkovních vedení VN s izolovanými vodiči na dřevěných sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 7,0 kn 7,0 kn 7,0 kn 32

33 PNE Konzola Šestivodič JB/DBW N 9 kn Příloha 22 Použití: Pro nosné body venkovních vedení VN s holými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 2,0 kn 2,0 kn 6,0 kn 33

34 PNE Konzola Šestivodič DBW K 21 kn Příloha 23 Použití: Pro kotevní body venkovních vedení VN s holými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 3,5 kn 3,5 kn 7,0 kn 34

35 PNE Konzola odbočná JB/DBV 1000 přímá Příloha 24 Použití: Pro odbočné body venkovních vedení VN s holými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 8,0 kn kn 8,0 kn 35

36 PNE Konzola odbočná DBW 1000 přímá Příloha 25 Použití: Pro odbočné body venkovních vedení VN s holými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 8,0 kn kn 8,0 kn 36

37 PNE Konzola odbočná DBW 1000 přímá Příloha 25 Použití: Pro odbočné body venkovních vedení VN s holými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 8,0 kn kn 8,0 kn 37

38 PNE Konzola odbočná DBW 1000 šikmá Příloha 26 Použití: Pro odbočné body venkovních vedení VN s holými vodiči na betonových sloupech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 8,0 kn kn 8,0 kn 38

39 PNE Konzola odbočná na DS A 1000 Příloha 27 Použití: Pro odbočné body venkovních vedení VN s holými vodiči na dřevěných sloupech A. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 8,0 kn kn 7,0 kn 39

40 PNE Konzola odbočná na DS A 500 Příloha 28 Použití: Pro odbočné body venkovních vedení VN s holými vodiči na dřevěných sloupech A. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 4,0 kn kn 4,0 kn 40

41 PNE Konzola svislého odpínače JB/DB pro odbočení Příloha 29 JB DBV DBW Použití: Pro odbočné body venkovních vedení VN s holými vodiči na JB, DBV a DBW až do průměru sloupu 270 mm. Pro upevnění jsou použity svorníky s konzolami (objímkami), zajišťujícími svislé upevnění konzoly odpínače (rámu) ve svislé poloze bez ohledu na kuželovitost sloupů. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 8,0 kn kn 8,0 kn 41

42 PNE Adaptér prodlužovací /1000 přímý Příloha 30 Použití: Pro montáž na konzolu svislého odpínače ke zvětšení rozteče vodičů odpínané odbočné linky. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 8,0 kn kn 8,0 kn 42

43 PNE Adaptér prodlužovací /1000 šikmý 45 Příloha 31 Použití: Pro montáž na konzolu svislého odpínače ke zvětšení rozteče vodičů odpínané odbočné linky. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) 8,0 kn kn 8,0 kn 43

44 PNE Nosník boční 1xVPA na JB, DB, DS Příloha 32 Použití: Pro upevnění podpěrného izolátoru s propojovací šablonou ke sloupům ocelovou upínací páskou. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) kn kn kn 44

45 PNE Nosník boční 1xVPA Pařát Příloha 33 Použití: Pro upevnění podpěrného izolátoru s propojovací šablonou horního vodiče k prostřednímu nosnému rameni konzol Pařát při přechodu na odbočnou linku nebo pro ukotvení kotevního izolátoru při odbočení z prostředního ramene konzol Pařát. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) kn kn kn 45

46 PNE Nosník boční 1xVPA Pařát šikmý Příloha 34 Použití: Pro upevnění podpěrného izolátoru s propojovací šablonou k bočním ramenům konzol Pařát R a Pařát K na rohovém bodu v lomu trasy vedení VN. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) kn kn kn 46

47 PNE Praporec VPA Pařát JB/DB/DS a Šestivodič JB/DBW Příloha 35 Použití: Pro vytvoření dvojitého bezpečnostního závěsu vodičů na podpěrných izolátorech. Zatížení: F vs - typová vodorovná síla konzoly (1 vodič) ve směru vedení F vk typová vodorovná síla konzoly (1 vodič) kolmo na vedení F s typová svislá síla (1 vodič) kn kn kn 47

48 PNE Žebřík 500/8 JB 12m a Jp 11m Příloha 36 Použití: Pro bezpečný výstup ke konzole na JB a Jp. Zatížení: Minimální svislé zatížení v ose žebříku Minimální vodorovné zatížení 1,5 kn 0,5 kn 48

49 PNE Žebřík 500/8 Up 9-11m Příloha 37 Použití: Pro bezpečný výstup ke konzole na Up. Zatížení: Minimální svislé zatížení v ose žebříku Minimální vodorovné zatížení 1,5 kn 0,5 kn 49

50 PNE Žebřík 500/8 Šp a Ap 9-11m a pro UO Up Příloha 38 Dva žebříky 500/8 JB 12, Jp 9 11m namontované proti sobě Použití: Pro bezpečný výstup ke konzole na Š, Šp, A a Ap a k UO na Up 9 11m. Zatížení: Minimální svislé zatížení v ose žebříku Minimální vodorovné zatížení 1,5 kn 0,5 kn 50

51 PNE Žebřík 500/8 DBV 12m Příloha 39 Použití: Pro bezpečný výstup ke konzole na DBV 12m. Zatížení: Minimální svislé zatížení v ose žebříku Minimální vodorovné zatížení 1,5 kn 0,5 kn 51

52 PNE Žebřík 500/8 DBW 12m Příloha 40 Použití: Pro bezpečný výstup ke konzole na DBW 12m. Zatížení: Minimální svislé zatížení v ose žebříku Minimální vodorovné zatížení 1,5 kn 0,5 kn 52

53 PNE Žebřík 500/8 ÚO JB Příloha 41 Použití: Pro bezpečný výstup k rovinnému úsekovému odpínači na JB. Zatížení: Minimální svislé zatížení v ose žebříku Minimální vodorovné zatížení 1,5 kn 0,5 kn 53

54 PNE Žebřík 500/13 JB 13,5m Jp 11 12m Příloha 42 Použití: Pro bezpečný výstup ke konzole na JB.13,5m nebo Jp 11 12m. Zatížení: Minimální svislé zatížení v ose žebříku Minimální vodorovné zatížení 1,5 kn 0,5 kn 54

55 PNE Žebřík 500/13 Up 11 12m Příloha 43 Použití: Pro bezpečný výstup ke konzole na Up 11 12m. Zatížení: Minimální svislé zatížení v ose žebříku Minimální vodorovné zatížení 1,5 kn 0,5 kn 55

56 PNE Žebřík 500/13 Šp a Ap 11 12m Příloha 44 Dva žebříky Žebřík 500/13 Up 11 12m Použití: Pro bezpečný výstup ke konzole na Šp a Ap 11 12m. Zatížení: Minimální svislé zatížení v ose žebříku Minimální vodorovné zatížení 1,5 kn 0,5 kn 56

57 PNE Žebřík 500/13 DBW 13,5m Příloha 45 Použití: Pro bezpečný výstup ke konzole na DBW 13,5m. Zatížení: Minimální svislé zatížení v ose žebříku Minimální vodorovné zatížení 1,5 kn 0,5 kn 57

58 PNE Stupačka provozní 500/1 JB/DBV Příloha 46 Použití: Pro bezpečný výstup k hornímu vodiči konzoly Pařát N/K 40 kn na JB nebo DB. Zatížení: Minimální svislé zatížení v ose žebříku Minimální vodorovné zatížení 1,5 kn 0,5 kn 58

59 Normativní příloha ČEZ PNE PNE Konzola Delta Variant pro JB o Ø 180 mm Příloha 1 Pozice: 1 střední nosník; 2 boční nosník; 3 svorník + matice + podložky; 4 objímka; 5, 6 šroub + matice + podložka; 7 sloup betonový jednoduchý Ø 180 mm, 8 kryt vrcholu sloupu plastový (čepička), 9 místo pro připojení pásku FeZn. Použití: Pro uchycení holých vodičů vn pomocí jednoduchého závěsu (1xz izolátory podpěrné) na betonových sloupech.. Zatížení: F VS typová vodorovná síla konzoly (1 vodič) ve směru vedení 3,0 kn F VK typová vodorovná síla konzoly (1 vodič) kolmo vedení 3,0 kn F S typová svislá síla konzoly (1 vodič) 5,0 kn 59

60 PNE Konzola Delta Variant pro JB o Ø 220 mm Příloha 2 Pozice: 1 střední nosník; 2 boční nosník; 3 svorník + matice + podložky; 4 objímka; 5, 6 šroub + matice + podložka; 7 sloup betonový jednoduchý Ø 220 mm, 8 kryt vrcholu sloupu plastový (čepička), 9 místo pro připojení pásku FeZn; 10, 11 šroub + matice + podložka;12 můstek 2xz boční, 13 můstek 2xz horní Použití: Pro uchycení holých vodičů vn na betonových sloupech: - pomocí jednoduchého (DV 13 1xz) a dvojitého (DV 14 2xz) závěsu (izolátory podpěrné); - pomocí závěsných kotevních izolátorových řetězců (DV 13); na uchycení (rozkotvení) jednoho vodiče je nutné použít pár kotevních příložek DV 71, které nejsou součástí sestavy. Zatížení: F VS typová vodorovná síla konzoly (1 vodič) ve směru vedení F VK typová vodorovná síla konzoly (1 vodič) kolmo vedení F S typová svislá síla konzoly (1 vodič) 3,0 kn 3,0 kn 5,0 kn 60

61 PNE Konzola Delta Variant pro JB o Ø 250 mm Příloha 3 Pozice: 1 střední nosník; 2 boční nosník; 3 svorník + matice + podložky; 4 objímka; 5, 6, 7 šroub + matice + podložka; 8 sloup betonový jednoduchý Ø 250 mm, 9 kryt vrcholu sloupu plastový (čepička), 10 místo pro připojení pásku FeZn; 11, 12 šroub + matice + podložka; 13 můstek 2xz boční, 14 můstek 2xz horní Použití: Pro uchycení holých vodičů vn na betonových sloupech: - pomocí jednoduchého (DV 15 1xz) a dvojitého (DV 16 2xz) závěsu (izolátory podpěrné); - pomocí závěsných kotevních izolátorových řetězců (DV 15); na uchycení (rozkotvení) jednoho vodiče je nutné použít pár kotevních příložek DV 71, které nejsou součástí sestavy. Zatížení: F VS typová vodorovná síla konzoly (1 vodič) ve směru vedení F VK typová vodorovná síla konzoly (1 vodič) kolmo vedení F S typová svislá síla konzoly (1 vodič) 3,0 kn 3,0 kn 5,0 kn 61

62 PNE Konzola Delta výztužná pro JB Příloha 4 sestava DV 51 DV 51a rozsah Ø JB v řezu mm mm Pozice: 1 horní konzola; 2 dolní konzola; 3, 4 svorník + matice + podložky; 5 místo pro připojení pásku FeZn; 6 kryt vrcholu sloupu plastový (čepička); 7 sloup betonový jednoduchý Ø 220 mm (sestava DV 51) Ø 250 mm (sestava DV 51a); 8 řez JB Použití: Pro uchycení holých vodičů vn pomocí závěsných kotevních izolátorových řetězců na betonových sloupech. Zatížení: F V typová vodorovná síla horní i dolní konzoly (1 vodič) všemi směry 20,0 kn F S typová svislá síla horní i dolní konzoly (1 vodič) 5,0 kn 62

63 PNE Konzola Delta Variant pro J, Jp Příloha 5 Pozice: 1 vrcholová konzola; 2 boční nosník; 3, 4 svorník + matice + podložky; 5 podložka oblá na dřevěný sloup dle této normy; 6 místo pro připojení pásku FeZn; 7 sloup dřevěný J, Jp Ø cm Použití: Pro uchycení holých vodičů vn pomocí jednoduchého závěsu (1xz podpěrné izolátory) na dřevěných sloupech. Zatížení: F VS typová vodorovná síla konzoly (1 vodič) ve směru vedení 3,0 kn F VK typová vodorovná síla konzoly (1 vodič) kolmo vedení 3,0 kn F S typová svislá síla konzoly (1 vodič) 9,0 kn 63

64 PNE Konzola Delta Variant pro D, Dp Příloha 6 Pozice: 1 vrcholová konzola; 2 boční nosník; 3, 4 svorník + matice + podložky; 5 podložka oblá na dřevěný sloup dle této normy; 6 místo pro připojení pásku FeZn; 7 sloup dřevěný D, Dp Ø cm; 8, 9 šroub + matice + podložka; 10 můstek 2xz Použití: Pro uchycení holých vodičů vn na dřevěných sloupech: - pomocí jednoduchého (DV 87 1xz) a dvojitého (DV 88 2xz) závěsu (izolátory podpěrné); - pomocí závěsných kotevních izolátorových řetězců (DV 87); na uchycení (rozkotvení) jednoho vodiče je nutné použít pár kotevních příložek DV 71, které nejsou součástí sestavy. Zatížení: F VS typová vodorovná síla konzoly (1 vodič) ve směru vedení 3,0 kn F VK typová vodorovná síla konzoly (1 vodič) kolmo vedení 8,0 kn F S typová svislá síla konzoly (1 vodič) 9,0 kn 64

65 PNE Konzola Delta Variant pro Š, Šp Příloha 7 Pozice: 1 vrcholová konzola; 2 boční nosník; 3, 4 svorník + matice + podložky; 5 podložka oblá na dřevěný sloup dle této normy; 6 místo pro připojení pásku FeZn; 7 sloup dřevěný Š, Šp Ø cm; 8, 9 šroub + matice + podložka; 10 můstek 2xz Použití: Pro uchycení holých vodičů vn na dřevěných sloupech: - pomocí jednoduchého (DV 85 1xz) a dvojitého (DV 86 2xz) závěsu (izolátory podpěrné); - pomocí závěsných kotevních izolátorových řetězců (DV 85); na uchycení (rozkotvení) jednoho vodiče je nutné použít pár kotevních příložek DV 71, které nejsou součástí sestavy. Zatížení: F VS typová vodorovná síla konzoly (1 vodič) ve směru vedení 3,0 kn F VK typová vodorovná síla konzoly (1 vodič) kolmo vedení 8,0 kn F S typová svislá síla konzoly (1 vodič) 9,0 kn 65

66 PNE Konzola Delta Variant pro A, Ap Příloha 8 Pozice: 1 vrcholová konzola; 2 boční nosník; 3, 4 svorník + matice + podložky; 5 podložka oblá na dřevěný sloup dle této normy; 6 místo pro připojení pásku FeZn; 7 sloup dřevěný A, Ap Ø cm; 8, 9 šroub + matice + podložka; 10 můstek 2xz Použití: Pro uchycení holých vodičů vn na dřevěných sloupech: - pomocí jednoduchého (DV 83 1xz) a dvojitého (DV 84 2xz) závěsu (izolátory podpěrné); - pomocí závěsných kotevních izolátorových řetězců (DV 85); na uchycení (rozkotvení) jednoho vodiče je nutné použít pár kotevních příložek DV 71, které nejsou součástí sestavy. Zatížení: F VS typová vodorovná síla konzoly (1 vodič) ve směru vedení 3,0 kn F VK typová vodorovná síla konzoly (1 vodič) kolmo vedení 8,0 kn F S typová svislá síla konzoly (1 vodič) 9,0 kn 66

67 PNE Delta přisedací prut, příložka, držák Příloha 9 Pozice: 1 přisedací prut (svařenec L45x45x5 + 2x L45x45x5 + 2x pasovina 40x5); 2 třmen + matice + podložky; 3 řez (sloup Ø mm) Použití: Pro bezpečné přisedání a odsedání ptactva na betonových sloupech. Zatížení: F V typová vodorovná síla prutu ve všech směrech 0,5 kn F SM typová svislá síla prutu zóna stupačka (část pro stoupnutí montéra) 2,5 kn F SP typová svislá síla prutu zóna pro ptactvo (nelze využít pro stoupnutí montéra) 0,8 kn Použití: Pro uchycení holých vodičů vn pomocí závěsných kotevních řetězců na výše uvedených konzolách DV 13, DV 15, DV 83, DV 85, DV 87. Kotevní příložky jsou připevněny ke konzole šroubem vloženým do otvoru pro podpěrný izolátor. Zatížení: F VS typová vodorovná síla příložky ve směru vedení 5,0 kn F VK typová vodorovná síla příložky kolmo vedení 9,8 kn F S typová svislá síla příložky 9,0 kn Pozice: 1 svislý nosník konzoly Delta Variant (není součástí sestavy), 2 profil L50x50x6 (2 ks), 3 profil 80x80x6 (přivařený na 1 ks viz pozice 2), 4 2x šroub M16 + matice M16 + podložka 18, 5 otvor pro uchycení šroubu pro podpěrný izolátor, 6 otvory pro osazení viz pozice 4 Použití: Osazení podpěrného izolátoru na konzoly DELTA Variant pro uchycení vodiče propojovacího spoje. Zatížení: F V typová vodorovná síla držáku ve všech směrech F S typová svislá síla držáku působící na vrchol izolátoru 3,0 kn 2,0 kn 67

68 PNE Konzola 3xIZV vodorovná nosná pro JB Příloha 10 Pozice: 1 nosník; 2 ramena; 3 kryt vrcholu sloupu plastový (čepička); 4 sloup betonový jednoduchý Ø mm; 5 místo pro připojení pásku FeZn; 6 uchycovací komponenty včetně spojovacího materiálu Použití: Pro uchycení izolovaných vodičů vn pomocí jednoduchého závěsu (1xz izolátory podpěrné s výřezem) na betonových sloupech. Zatížení: F V typová vodorovná síla konzoly (1 vodič) všemi směry F S typová svislá síla konzoly (1 vodič) 1,5 kn 6,0 kn 68

69 PNE Konzola 3xIZV vodorovná rohová pro JB Příloha 11 Pozice: 1 nosník; 2 ramena; 3 kryt vrcholu sloupu plastový (čepička); 4 sloup betonový jednoduchý Ø mm; 5 místo pro připojení pásku FeZn; 6 uchycovací komponenty včetně spojovacího materiálu, 7 příložky (6ks) Použití: Pro uchycení izolovaných vodičů vn na betonových sloupech: - pomocí závěsných kotevních izolátorových řetězců (proudové spoje jsou převedeny přes podpěrné izolátory s výřezem, uchycené na příložkách); - pomocí jednoduchého závěsu (1xz izolátory podpěrné s výřezem) při mechanickém zatížení větším než je únosnost konzoly 3xIZV vodorovné nosné. Zatížení: F V typová vodorovná síla konzoly (1 vodič) všemi směry F S typová svislá síla konzoly (1 vodič) 3,3 kn 6,0 kn 69

70 PNE Konzola 3xIZV vodorovná kotevní pro JB Příloha 12 Pozice: 1 nosník; 2 ramena; 3 kryt vrcholu sloupu plastový (čepička); 4 sloup betonový jednoduchý Ø mm; 5 místo pro připojení pásku FeZn; 6 uchycovací komponenty včetně spojovacího materiálu, 7 příložky (6ks) Použití: Pro uchycení izolovaných vodičů vn na betonových sloupech: - pomocí závěsných kotevních izolátorových řetězců (proudové spoje jsou převedeny přes podpěrné izolátory s výřezem, uchycené na příložkách); - pomocí jednoduchého závěsu (1xz izolátory podpěrné s výřezem) při mechanickém zatížení větším než je únosnost konzoly 3xIZV vodorovné nosné. Zatížení: F V typová vodorovná síla konzoly (1 vodič) všemi směry F S typová svislá síla konzoly (1 vodič) 8,5 kn 6,0 kn 70

71 PNE Konzola 3xIZV vodorovná nosná pro J, Jp Příloha 13 Pozice: 1 nosník; 2 ramena; 3 svorník + matice + podložky; 4 podložka oblá na dřevěný sloup dle této normy; 5 místo pro připojení pásku FeZn; 6 sloup dřevěný J, Jp Ø cm Použití: Pro uchycení izolovaných vodičů vn pomocí jednoduchého závěsu (1xz izolátory podpěrné s výřezem) na dřevěných sloupech. Zatížení: F V typová vodorovná síla konzoly (1 vodič) všemi směry F S typová svislá síla konzoly (1 vodič) 1,5 kn 6,0 kn 71

72 PNE Konzola 3xIZV vodorovná rohová pro D, Dp Příloha 14 Pozice: 1 nosník; 2 ramena; 3 svorník + matice + podložky; 4 podložka oblá na dřevěný sloup dle této normy; 5 místo pro připojení pásku FeZn; 6 sloup dřevěný D, Dp Ø 2 x cm 7 příložky (6 ks) Použití: Pro uchycení izolovaných vodičů vn na dřevěných sloupech: - pomocí závěsných kotevních izolátorových řetězců (proudové spoje jsou převedeny přes podpěrné izolátory s výřezem, uchycené na příložkách); - pomocí jednoduchého závěsu (1xz izolátory podpěrné s výřezem). Zatížení: F V typová vodorovná síla konzoly (1 vodič) všemi směry F S typová svislá síla konzoly (1 vodič) 3,3 kn 6,0 kn 72

73 PNE Konzola 3xIZV vodorovná rohová pro Š, Šp Příloha 15 Pozice: 1 nosník; 2 ramena; 3 svorník + matice + podložky; 4 podložka oblá na dřevěný sloup dle této normy; 5 místo pro připojení pásku FeZn; 6 sloup dřevěný Š, Šp Ø 2 x cm 7 příložky (6 ks) Použití: Pro uchycení izolovaných vodičů vn na dřevěných sloupech: - pomocí závěsných kotevních izolátorových řetězců (proudové spoje jsou převedeny přes podpěrné izolátory s výřezem, uchycené na příložkách); - pomocí jednoduchého závěsu (1xz izolátory podpěrné s výřezem). Zatížení: F V typová vodorovná síla konzoly (1 vodič) všemi směry F S typová svislá síla konzoly (1 vodič) 3,3 kn 6,0 kn 73

74 PNE Konzola 3xIZV vodorovná kotevní pro A, Ap Příloha 16 Pozice: 1 nosník; 2 ramena; 3 svorník + matice + podložky; 4 podložka oblá na dřevěný sloup dle této normy; 5 místo pro připojení pásku FeZn; 6 sloup dřevěný A, Ap Ø 2 x cm 7 příložky (6 ks) Použití: Pro uchycení izolovaných vodičů vn na dřevěných sloupech: - pomocí závěsných kotevních izolátorových řetězců (proudové spoje jsou převedeny přes podpěrné izolátory s výřezem, uchycené na příložkách); - pomocí jednoduchého závěsu (1xz izolátory podpěrné s výřezem). Zatížení: F V typová vodorovná síla konzoly (1 vodič) všemi směry F S typová svislá síla konzoly (1 vodič) 13,3 kn 6,0 kn 74
