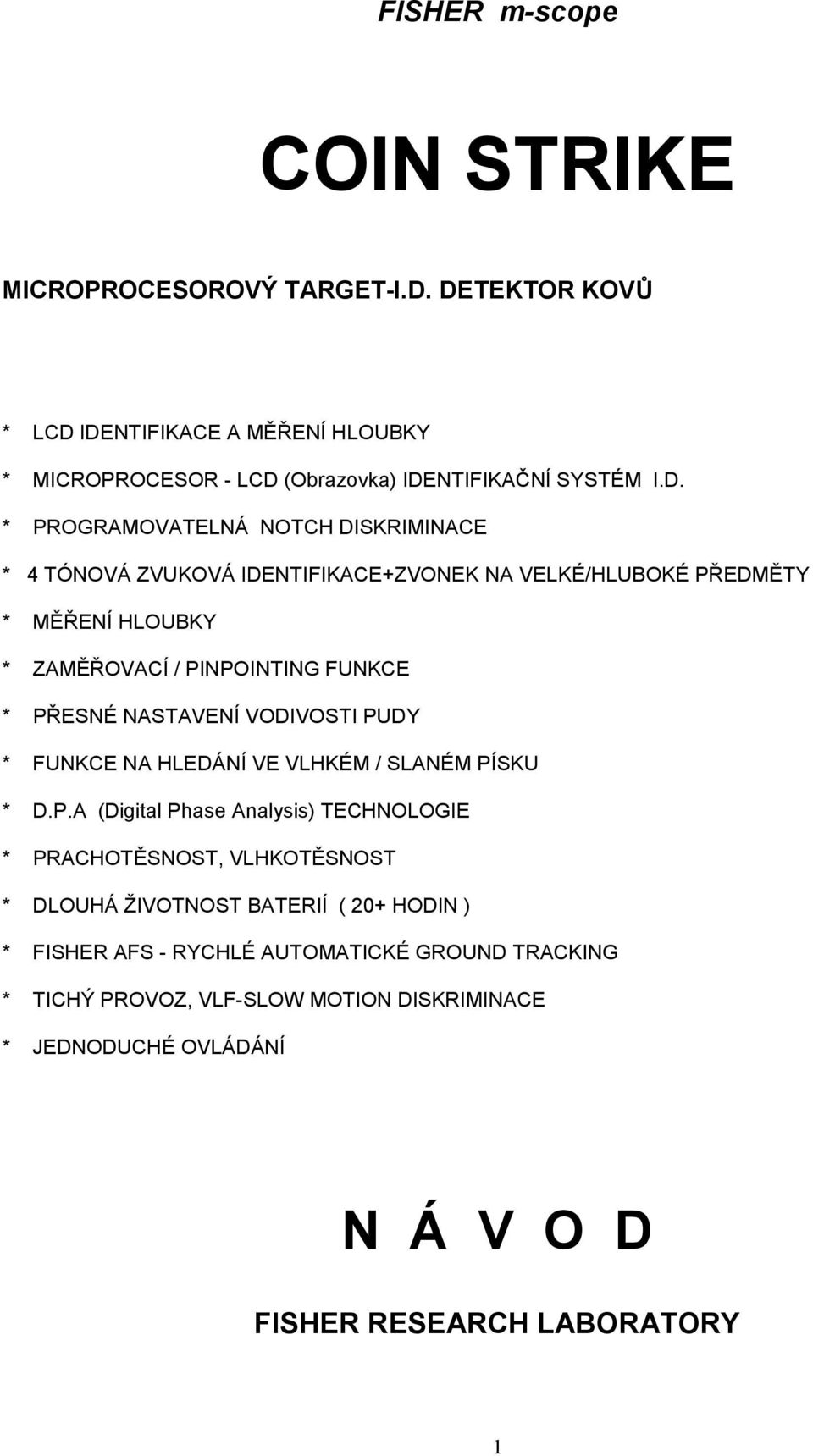

1 FISHER m-scope COIN STRIKE MICROPROCESOROVÝ TARGET-I.D. DETEKTOR KOVŮ * LCD IDENTIFIKACE A MĚŘENÍ HLOUBKY * MICROPROCESOR - LCD (Obrazovka) IDENTIFIKAČNÍ SYSTÉM I.D. * PROGRAMOVATELNÁ NOTCH DISKRIMINACE * 4 TÓNOVÁ ZVUKOVÁ IDENTIFIKACE+ZVONEK NA VELKÉ/HLUBOKÉ PŘEDMĚTY * MĚŘENÍ HLOUBKY * ZAMĚŘOVACÍ / PINPOINTING FUNKCE * PŘESNÉ NASTAVENÍ VODIVOSTI PUDY * FUNKCE NA HLEDÁNÍ VE VLHKÉM / SLANÉM PÍSKU * D.P.A (Digital Phase Analysis) TECHNOLOGIE * PRACHOTĚSNOST, VLHKOTĚSNOST * DLOUHÁ ŽIVOTNOST BATERIÍ ( 20+ HODIN ) * FISHER AFS - RYCHLÉ AUTOMATICKÉ GROUND TRACKING * TICHÝ PROVOZ, VLF-SLOW MOTION DISKRIMINACE * JEDNODUCHÉ OVLÁDÁNÍ N Á V O D FISHER RESEARCH LABORATORY 1

2 Ú V O D I.D. detektor budoucnosti je tu. Fisher CoinStrike pozvedává detecting do nové sféry hledání a nabízí několik nových doplňků: Rychlé skenování na zemní efekt, autonastavení Ground, 4-tónový Identifikační systém, programování a D.P.A. (Digital Phase Analysis) technologie. Pomocí tohoto návodu Vám budou vysvětleny kontroly a údaje na LCD obrazovce, jakož i předloženy rady pro vlastní hledání. Jako u každého nového modelu vřele doporučujeme pečlivé prostudování celého návodu a v případě potřeby prodiskutování problematiky s prodejcem. Kontrolní panel Coin Striku a LCD obrazovka je konstruována tak, aby jste měli neustále na očích všechna aktuální nastavení daných funkcí. Zároveň je k dispozici 4-tónový audio systém, který Vám dodá více informací o lokalizovaném předmětu v zemi. No a zbytek je na Vás. Máte ten správný detektor, avšak k tomu aby jste z něho "vymáčkli" maximum a plně využívali jeho celý potenciál, budete potřebovat hodiny a hodiny hledání/trénování v terénu. Fisher Research Laboratory S E S T A V E N Í / S E Ř Í Z E N Í 1/ Vybalte opatrně detektor z krabice. Máte-li dostatek úložného prostoru, krabici si uschovejte pro skladování nebo transport. 2/ Vsuntě spodní nekovovou část tyčky do vrchní části, předtím povolte utahovací matku. 3/ Upravte délku tyče(pomocí dotahovacího šroubu) a úhel cívky (pomocí okřídlené matky) tak, aby cívka ležela celou plochou na zemi asi 15 cm před a mírně napravo od vaší pravé nohy (pro leváky opačně). Vaše paže by měla být lehce natažená a uvolněná. [Obrázky na str.3 a 19]. PAMATUJTE- ČÍM DELŠÍ NASTAVENI TYČE, TÍM VÍCE BUDE VÁŠ LOKET OHNUT A RUKA TAK BUDE DŘÍVE UNAVENA. COINSTRIKE JE PŘESNĚ VYBALANCOVÁN PRO POHODLÍ A HLEDACÍ CÍVKA (PRI SPRÁVNÉM ZVLADNUTÍ TECHNIKY) PŘED NÍM OPISUJE JAKÉSI POLOKRUŽNICE. 4/ Jestliže máte správně nastavenou délku tyče, utáhněte dotahovací šroub a kabel cívky naviňte kolem horního dílu tyče a zajistěte dvěma upevňovacími pásky. POZOR! (a) K dotahování nikdy nepoužívat kleště a jiné nástroje, vaše ruka bude úplně stačit. (b) Kabel by nikdy neměl být příliš těsný a to hlavně v blízkosti vývodu u cívky a ovladače. 5/ Po správném nastavení délky a seřízení úhlu sondy jste nyní připraveni zaujmout hledací polohu.lehce se předkloňte a mírně zvedněte ruku dokud sonda nebude asi 5 cm nad zemí a 15 cm před vašimi chodidly. Sonda by měla neustále být ve vodorovné poloze se zemí (Obrázek č. 3). 2

3 P Ř I P E V N Ě N Í K O P A S K U Ovládací panel detektoru je možné vysunout a odendat od hledací tyče. Připevnit se dá k opasku (Obr. Str.5.) pomocí 3 mosazných kolíčků na spodní straně panelu a přídavné opaskové spony. K O N T R O L N Í P A N E L (Obrázek str.6) Kontrolní panel CoinStriku je novým digitálním I/O systémem. Aktuální nastavení všech funkcí/kontrol je nepřetržitě znázorněno na velké LCD obrazovce. Na obrazovce vlastně vidíte knoflíky podobně tak jak byly umístěny na starších přístrojích. 1/ P O W E R: Tato kontrola slouží na zapínání / vypínání přístroje. Prvního čeho si při zapnutí detektoru můžete všimnout na displeji je údaj o stavu baterií. Nové baterie ukáží 9V, když jejih napětí spadne pod 6V, zbývá Vám přibližně 1 hodina hledání. To se týka bateríí alkalických, budete-li používat dobíjecí akumulátory, ty dokáží "umřít" velice rychle bez dlouhého varování. Jestliže cívka není konektorem správně připojena, detektor vůbec nenaskočí. Může nám to ušetřit čas při hledání domnělé poruchy přístroje. Proto při jajémkoli problému nejprve překontrolujte konektor. 2/ L I G H T : Zmáčknutím tlačítka osvětlíte obrazovku - vypíná se stejným způsobem. Využití této funkce oceníte za šera a v noci. 3/ M E N U : Toto tlačítko nám umožní vstup do celkového menu, ve kterém pak můžeme nastavovat jednotlivé funkce. Všimněte si, že při zmáčknutí tlačítka MENU začne právě aktivovaná funkce blikat. To je kontrola, která může být nyní pomocí šipek upravena. Chcete-li se přesunout k další funkci, opětovně zmáčkněte tlačítko MENU. Máte-li nastaveny všechny kontroly/funkce, zmáčkněte nyní P/P (MEM), čímž se dostanete do hledacího režimu a můžete začít. a. DISC. Kontrola diskriminace může být nastavena pomocí šipek v rozmezí Při nastavení na "0" bude detektor signalizovat veškeré kovové předměty nacházející se pod cívkou. Při "99" přístroj naopak odfiltruje většinu železných věcí a pouze předměty z barevných kovů budou tónově identifikovány v discriminačním režimu. Při hledání si sami vyberete optimální nastavení DISCU (0-99) tak, abyste mohli ignorovat železné smetí a zároveň nepřecházeli o cenné neželezné věci. Všimněte si také, že přibližné nastavení jednotlivých funkcí je neustále znázorněno grafickými ikonami na obrazovce a to jak při používání MENU, tak při vlastním hledání. a. TRESHOLD. Funkci TRESHOLD si nejlépe můžete představit jako jakýsi spouštěcí mechanizmus. Při obdrženém signálu se buď zapne(a zaznamená), nebo předem nastavený práh nepřekročí (a bude ho ignorovat). Tato kontrola může být nastavena pomocí šipek/tlačítek v rozmezí -99 (vyšší práh = nižší citlivost) až +4 (nižší práh = vyšší sensitivita). Existuje několik možností jak tuto kontrolu nastavit a používat: 1) Vyhovuje-li vám při hledání hlasitě nastavený Treshold/tón, pak jej nastavte v rozmezí 0 až +4. Takto nastavený CoinStrike bude reagovat na ty nejmenší kovové předměty v málo mineralizované půdě. 2) Jestliže ale plánujete hledat v místě s velikou koncentrací železného smetí, nebo použít při větší mineralizaci prostředí funkci FisherTRACK-rychlé automatické Ground skenování, nastavte Treshold na nižší úroveň, např. -5 až -25. Dosah přístroje sice trochu klesne, ale bude mnohem stabilnější bez falešných signálů. c. SENSITIVITY. Pomoci této kontroly se dá nastavit SENZITIVITA (CITLIVOST) hledaných předmětů (1-10). Obecně platí, že čím vyšší nastavení tím větší 3

4 hloubka detekce. Problém je ale v tom, že při vyšších hodnotách vodivosti budeme častěji rušeni falešnými signály, které přicházejí od minerálů roztroušených v půdě. Velká koncentrace železného a kovového smetí jakož i vysoká mineralizace nás také přinutí senzitivitu snížit. Při použití automatického FisherTRACK skenování půdy citlivost nastavte maximálně na "4". Mějte na paměti, že i při "1" detektor dosahuje velice slušného výkonu. d. SALT. Tento režim může být aktivován nebo vypnut pomocí tlačítka AUTO GROUND. Když se při procházení MENU na obrazovce objeví symbol "SO", je SALT režim vypnut. Používejte vždy tento režim s výjimkou hledání ve slaném / mineralizovaném prostředí jako jsou mořské pláže. V takovém případě stiskněte AUTO GROUND a na obrazovce naskočí symbol S1. Při opěovném stisknutím se opět dostaneme do normálního režimu. e. VOLUME. Hlasitost může být nastavena při blikajícím nápisu VOLUME pomocí tlačítek/šipek směrem nahoru, nebo dolů. f. NOTCH. Notch diskriminace (nápis "no" se objeví na obrazovce při procházení MENU) se nastavuje následovně: 1. Tlačítka se šipkami vám umožní vybrat požadovanou NOTCH kategorii. 2. Jakmile jste vybrali kategorii ke změně (FOIL, NICKEL, TABS nebo ZINC), zmáčknutím a držením tlačítka ALL METAL/DISC můžete jednotlivé NOTCH filtry zapnout/vypnout. - Jestliže čtvereček vedle vybrané kategorie rychle bliká (mizí jen na krátký okamžik), pak tato kategorie bude přijmuta. - Když čtvereček bliká pomalu (mizí na delší dobu než je viděn), je odfiltrován. - Při hledání nastavení NOTCH poznáte velice jednoduše. Jestliže je čtvereček zobrazený na obrazovce, je přijmut. Kategorie je odfiltrována vždy když na disleji čtvereček chybí. Pamatujte, že kdykoli budete chtít opustit MENU a vrátit se do hledacího režimu, jednoduše stiskněte tlačítko P/P (MEM). 4/ A U T O G R O U N D : Tato funce nám umožňuje precizní nastavení zemního efektu (GROUND BALANCE) jediným stisknutím tohoto tlačítka. Jednoduchý proces ladění bude vysvětlen v následujících kapitolách. Tlačítko také funguje jako přepínač SALT režimu při použití MENU. 5/ P / P ( M E M ): Zmáčknutím této kontroly se vracíme do normálního hledacího režimu po nastavení jednotlivých hodnot MENU. Taktéž se používá pro nastevení a vyvolání pamětí. Zmáčknutím a držením tohoto tlačítka zapojíme obvod, jehož pomocí budeme schopni presně ZAMĚŘIT hledaný předmět.zapojená funkce se nazývá No-Motion (bez pohybu), All-Metal Pinpointing Mode (zaměření kovu bez diskriminace). 6/ T R A C K : Aktivuje Fisher Track AFS - Adaptive Feedbeck System. Tento rychlý automatický systém na nastavení optimálního zemního efektu umožní hledání na lokalitách se složitými a rychle se měnícími minerálními podmínkami 7/ A L L M E T A L / D I S C: Stisknutím tohoto tlačítka změníte ALL METAL režim na identifikační I.D. a opačně. I.D.funkce je tichá, pohybová se schopností identifikovat a následně ignorovat drobné kovové předměty. Je-li pristroj v pozici ALL METAL, signalizuje všechny kovy bez rozdílu. V této funkci detektor proniká o něco hloubeji, ale není schopen filtrování. Jsme-li v MENU ve funkci NOTCH, tlačítko slouží k aktivaci/odfiltrování jednotlivých Notch kategorií. V hledacím režimu stlačení zapíná/vypíná další zajímavou funkci. Aktivuje se I.D. průměrování. Podrobnosti opět v dalších kapitolách. 4

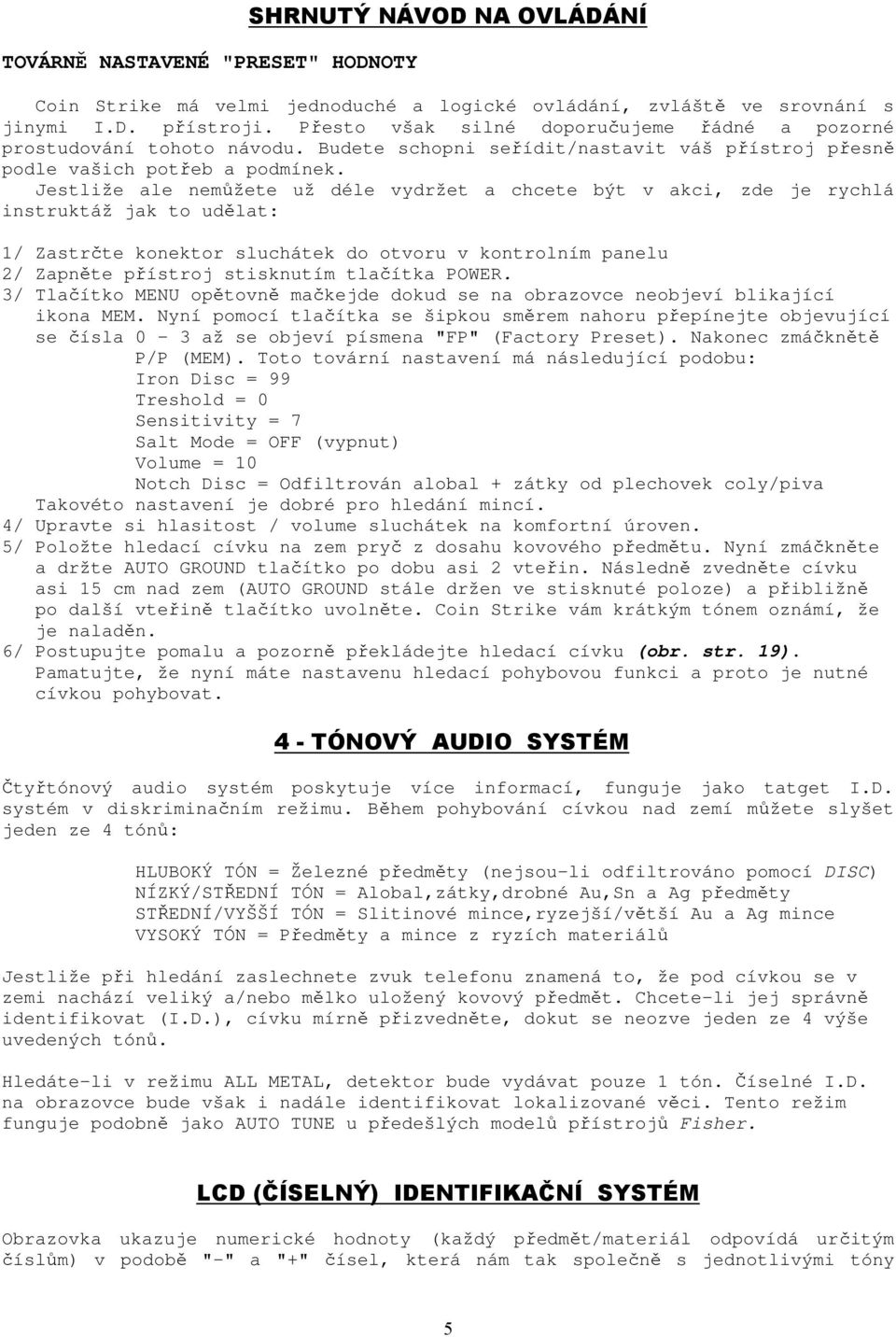

5 TOVÁRNĚ NASTAVENÉ "PRESET" HODNOTY SHRNUTÝ NÁVOD NA OVLÁDÁNÍ Coin Strike má velmi jednoduché a logické ovládání, zvláště ve srovnání s jinymi I.D. přístroji. Přesto však silné doporučujeme řádné a pozorné prostudování tohoto návodu. Budete schopni seřídit/nastavit váš přístroj přesně podle vašich potřeb a podmínek. Jestliže ale nemůžete už déle vydržet a chcete být v akci, zde je rychlá instruktáž jak to udělat: 1/ Zastrčte konektor sluchátek do otvoru v kontrolním panelu 2/ Zapněte přístroj stisknutím tlačítka POWER. 3/ Tlačítko MENU opětovně mačkejde dokud se na obrazovce neobjeví blikající ikona MEM. Nyní pomocí tlačítka se šipkou směrem nahoru přepínejte objevující se čísla 0-3 až se objeví písmena "FP" (Factory Preset). Nakonec zmáčknětě P/P (MEM). Toto tovární nastavení má následující podobu: Iron Disc = 99 Treshold = 0 Sensitivity = 7 Salt Mode = OFF (vypnut) Volume = 10 Notch Disc = Odfiltrován alobal + zátky od plechovek coly/piva Takovéto nastavení je dobré pro hledání mincí. 4/ Upravte si hlasitost / volume sluchátek na komfortní úroven. 5/ Položte hledací cívku na zem pryč z dosahu kovového předmětu. Nyní zmáčkněte a držte AUTO GROUND tlačítko po dobu asi 2 vteřin. Následně zvedněte cívku asi 15 cm nad zem (AUTO GROUND stále držen ve stisknuté poloze) a přibližně po další vteřině tlačítko uvolněte. Coin Strike vám krátkým tónem oznámí, že je naladěn. 6/ Postupujte pomalu a pozorně překládejte hledací cívku (obr. str. 19). Pamatujte, že nyní máte nastavenu hledací pohybovou funkci a proto je nutné cívkou pohybovat. 4 - TÓNOVÝ AUDIO SYSTÉM Čtyřtónový audio systém poskytuje více informací, funguje jako tatget I.D. systém v diskriminačním režimu. Během pohybování cívkou nad zemí můžete slyšet jeden ze 4 tónů: HLUBOKÝ TÓN = Železné předměty (nejsou-li odfiltrováno pomocí DISC) NÍZKÝ/STŘEDNÍ TÓN = Alobal,zátky,drobné Au,Sn a Ag předměty STŘEDNÍ/VYŠŠÍ TÓN = Slitinové mince,ryzejší/větší Au a Ag mince VYSOKÝ TÓN = Předměty a mince z ryzích materiálů Jestliže při hledání zaslechnete zvuk telefonu znamená to, že pod cívkou se v zemi nachází veliký a/nebo mělko uložený kovový předmět. Chcete-li jej správně identifikovat (I.D.), cívku mírně přizvedněte, dokut se neozve jeden ze 4 výše uvedených tónů. Hledáte-li v režimu ALL METAL, detektor bude vydávat pouze 1 tón. Číselné I.D. na obrazovce bude však i nadále identifikovat lokalizované věci. Tento režim funguje podobně jako AUTO TUNE u předešlých modelů přístrojů Fisher. LCD (ČÍSELNÝ) IDENTIFIKAČNÍ SYSTÉM Obrazovka ukazuje numerické hodnoty (každý předmět/materiál odpovídá určitým číslům) v podobě "-" a "+" čísel, která nám tak společně s jednotlivými tóny 5

6 pomůžou přesněji identifikovat lokalizované předměty pod cívkou. Číselný I.D. systém funguje následovně: Při hledání (DISC i ALL METAL režim) každý přemět vyprodukuje určité číslo v rozmezí Před číslem se navíc ještě objeví značka +, nebo -, a to podle toho jedná-li se o kovy feromagnetické (-), či barevné (+). Každý si sám bude muset vyzkoušet jaká čísla odpovídají různým předmětům / materiálům. Následující tabulka je pouze jakýmsi přibližným nástinem: Negativní(-) čísla: Železo 0 až + 8: Alobal, hliníkové fólie + 8 až +13: Zlaté prsteny,náušnice,ap.(podle velikosti,tvaru a ryzosti) + 8 až +18: Bronzové věci (v závislosti na velikosti a tvaru) +12 až +23: Zlaté mince (v závislosti na velikostim a ryzosti) +15 až +38: Stříbrné mince/věci ( - " - ) +14 až +18: Slitinové mince +17 až +18: Zátky od plechovek (pulltabs) +19 až +21: Vojenská známka +20 až +22: Slitiové mince s větším obsahem zinku +25 až +28: Hliníkové mince +28 až +34: Slitinové mince s obsahem mědi a niklu +34 až +51: Větší mince z ryzích kovů (stříbro, měď, hliník) +60 a více: Různé horké kameny, minerály, atd. Pamatujte si, že tento numerický systém je aktivován v obou hledacích režimech, v ALL METALU i v DISCU. 4-tónová audio deskriminace je však funkčí pouze v režimu DISC. Třebaže diskriminátor železa, nebo notch filtry mohou způsobit nulovou zvukovou reakci na určité předměty, numerický I.D. bude vždy ukazovat diskriminační hodnoty / čísla. Z A M Ě Ř O V Á N Í ( PINPOINTING ) NO-MOTION ZAMĚŘOVÁNÍ Tento způsob zaměřování nevyžaduje žádný pohyb cívky nebo štelování detektoru. Při použití funkce PINPOINT jsou signalizovány všechny kovy (All Metal) a příristroj je dokonce více senzitivní než při diskriminačním hledání. 1. Jakmile zazni signal/ pipnuti oznacujici pritomnost kovove veci, lehce oprete cívku o zem asi 30 cm od lokalizovaneho predmetu. Zmacknete a drzte tlacitko P/P(MEM). 2. Zvednete cívku asi 5 cm nad zem a nekolikrat s ni prejedte nad lokalizovanym mistem. 3. Zastavte cívku v miste, kde je zvuk nejhlasitejsi a nejvyšší číslo na displeji. 4. Nyni cívkou pomalu pohybujte dopredu a nazpet a opet ji zastavte v miste nejhlasitejsiho tonu / nejvyššího čísla. 5. Nakonec cívkou prejedte ze strany na stranu a najdete misto, kde reproduktor zni nejhlasiteji.hledany predmet by se mel nachazet presne pod stredem cívky. 6. Číslo nám ukazuje přibližnou hloubku lokalizovaného předmětu (99 = povrch, 0 = 25cm. Tento odhad se týká věcí velikosti mince). DISKRIMINAČNÍ ZAMĚŘOVÁNÍ / AUTOTUNE Zaměřování v diskriminační funkci vyžaduje trochu praxe, ale v mnoha případech je rychlejší než to klasické, popsané v minulé kapitole. Postup je stejný jako v předešlém případě (krok 2-5). Jediným rozdílem bude, že v případě zastavení 6

7 cívky nad hledaným předmětem ztrácíte audio signál. Proto musíte cívku udržovat neustále v mírném pohybu a přesnou lokalitu odhadnout dříve než ji zastavíte. NASTAVENÍ MINERÁLNÍ VODIVOSTI PŮDY (GROUND BALANCING) Coin Strike nabízí 3 půdní režimy v nastavení "Groundu" pro různé minerální podmínky. Nový auto-ground balanc a FisherTrack zemní skenovací režim jsou výsledkem revoluční AFS (Adaptive Feedbeck Systém) technologie. AUTO-GROUND BALANC: Precizní automatický ground (zemní) balancovací systém umožňuje nastavení zemního efektu s daleko větší přesností než pomocí jakéhokoli manuálního štelování. Proces je to velice jednoduchý: Po nastavení všech funkcí/kontrol a jejich potvrzením tlačítkem P/P(MEM), kdy se nacházíme v hledacím režimu, položte cívku na zem pryč z dosahu jakéhokoli kovového předmětu. Nyní zmáčkněte tlačítko AUTO GROUND a držte po dobu asi 2 vteřin. Následovně cívku zdvyhněte (AUTO GROUND stále držen) do výšky přibližně 15cm, počkejte 1 vteřinu a tlačítko uvolněte. Přístroj vám krátkým tónem oznámí, že je náležitě vybalancován. Tato procedura může být kdykoli opakována a to jak při změnách nastavení detektoru, tak v případě měnících se minerálních půdních podmínek. Je to velice snadné, rychlé a přesné. F I S H E R T R A C K A F S FisherTRACK "FAST AUTO-GROUND TRACKING: Coin Strike nejdříve vybalancujte dle návodu z předešlé kapitoly. Nyní jednoduše stiskněte tlačítko TRACK a přístroj začne automaticky skenovat zem pod hledací cívkou. Zemní efekt tak bude přesně nastavován podle aktuálních minerálních podmínek. Všimněte si, že ikona "TRACK" se po zapojení této funkce objeví na displeji obazovky. Mějte na paměti, že detektor může být kdykoli opětovně vybalancován a to i při zapnutém TRACK režimu. Pro nejlepší výsledek-nejstabilnější hledání v tomto režimu existuje optimální nastavení funkcí/kontrol. Jestliže hledáte v mineralizované půdě, doporučujeme nastavit kontrolu TRESHOLD na -5, -10, nebo i více. Taktéž doporučujeme nastavit hodnotu citlivosti-sensitivity ne více než na 5, raději však 4 a méně. Bude-li se vám zdát že přístroj je nestabilní a vydává falešné signály, upravte nastavení těchto dvou kontrol. Nebojte se senzitivitu snížit, protože Coin Strike je velice citlivý a hluboký přístroj i při nízkém nastavení této funkce. HLEDÁNÍ VE VLHKÉM PÍSKU (PLÁŽE) Coin Strike nabízí 2 možnosti hledání v písku/slaném prostředí/na pláži. 1) Pro hledání v nemagnetickém vlhkém písku (mořské pláže bez černého písku) použijte režim SALT podle návodu dříve již popsaného na str.6-7. Použití SALT (S1) aktivujte předtím než nastavíte funkce TRESHOLD a SENSITIVITY, dříve než přístroj vybalancujete. 2) Budeme-li hledat na černých magnetických plážích, lepšího výsledku dosáhneme jestliže SALT režim vypneme. V takovémto prostředí dejte SENSITIVITY na 3 a méně, TRESHOLD nastavte na -10, případně ještě níže. Následně detektor vybalancujeme a zapnme funkci TRACK. Tento zemní skenovací systém by nám měl umožnit hledat i v takto složitých minerálních podmínkách bez větší četnosti falešných signálů. Podmínkou je samozřejmě již dříve zmiňované správné nastavení TRESHOLD a SENSITIVITY. 7

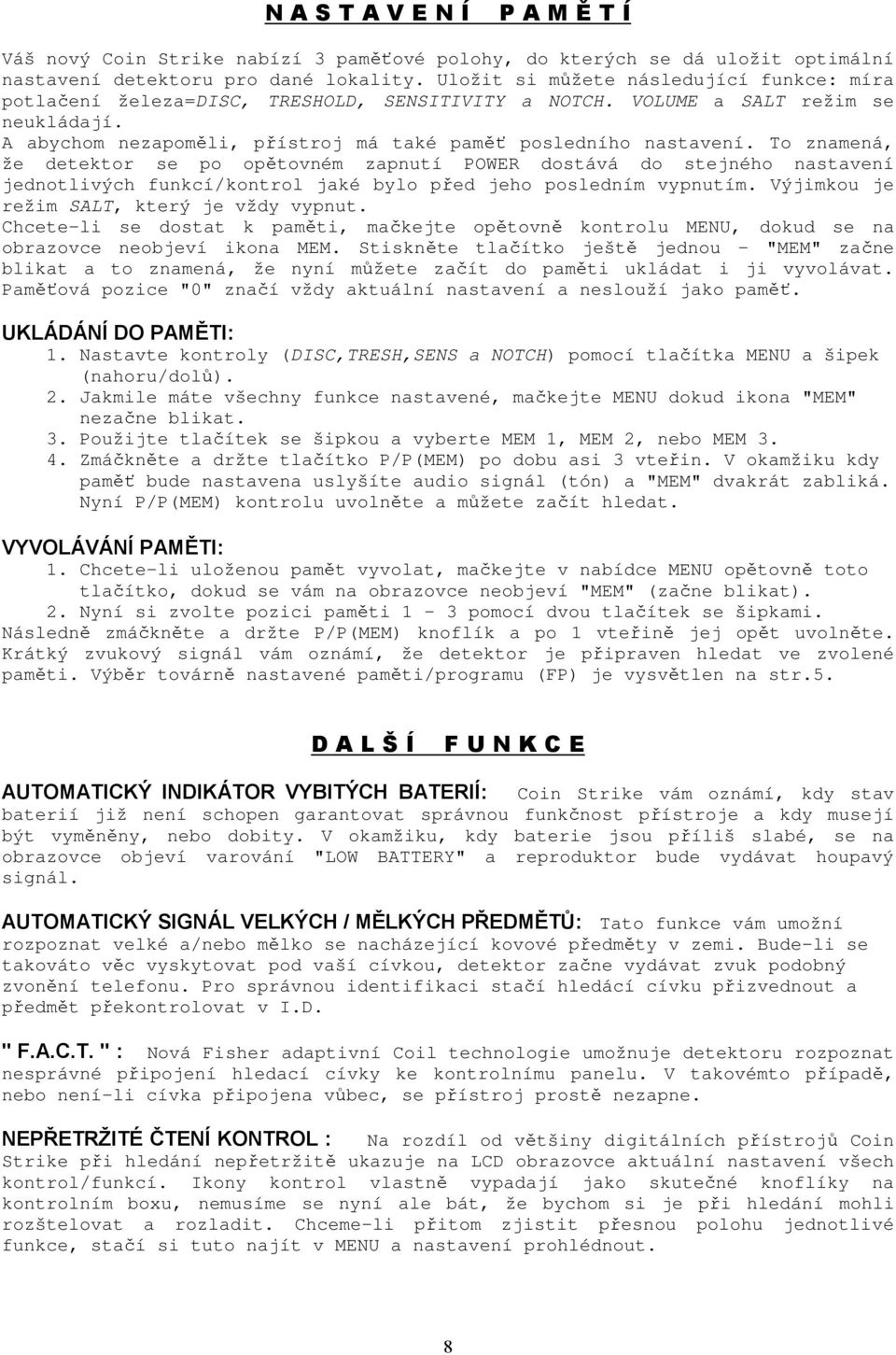

8 N A S T A V E N Í P A M Ě T Í Váš nový Coin Strike nabízí 3 paměťové polohy, do kterých se dá uložit optimální nastavení detektoru pro dané lokality. Uložit si můžete následující funkce: míra potlačení železa=disc, TRESHOLD, SENSITIVITY a NOTCH. VOLUME a SALT režim se neukládají. A abychom nezapoměli, přístroj má také paměť posledního nastavení. To znamená, že detektor se po opětovném zapnutí POWER dostává do stejného nastavení jednotlivých funkcí/kontrol jaké bylo před jeho posledním vypnutím. Výjimkou je režim SALT, který je vždy vypnut. Chcete-li se dostat k paměti, mačkejte opětovně kontrolu MENU, dokud se na obrazovce neobjeví ikona MEM. Stiskněte tlačítko ještě jednou - "MEM" začne blikat a to znamená, že nyní můžete začít do paměti ukládat i ji vyvolávat. Paměťová pozice "0" značí vždy aktuální nastavení a neslouží jako paměť. UKLÁDÁNÍ DO PAMĚTI: 1. Nastavte kontroly (DISC,TRESH,SENS a NOTCH) pomocí tlačítka MENU a šipek (nahoru/dolů). 2. Jakmile máte všechny funkce nastavené, mačkejte MENU dokud ikona "MEM" nezačne blikat. 3. Použijte tlačítek se šipkou a vyberte MEM 1, MEM 2, nebo MEM Zmáčkněte a držte tlačítko P/P(MEM) po dobu asi 3 vteřin. V okamžiku kdy paměť bude nastavena uslyšíte audio signál (tón) a "MEM" dvakrát zabliká. Nyní P/P(MEM) kontrolu uvolněte a můžete začít hledat. VYVOLÁVÁNÍ PAMĚTI: 1. Chcete-li uloženou pamět vyvolat, mačkejte v nabídce MENU opětovně toto tlačítko, dokud se vám na obrazovce neobjeví "MEM" (začne blikat). 2. Nyní si zvolte pozici paměti 1-3 pomocí dvou tlačítek se šipkami. Následně zmáčkněte a držte P/P(MEM) knoflík a po 1 vteřině jej opět uvolněte. Krátký zvukový signál vám oznámí, že detektor je připraven hledat ve zvolené paměti. Výběr továrně nastavené paměti/programu (FP) je vysvětlen na str.5. D A L Š Í F U N K C E AUTOMATICKÝ INDIKÁTOR VYBITÝCH BATERIÍ: Coin Strike vám oznámí, kdy stav baterií již není schopen garantovat správnou funkčnost přístroje a kdy musejí být vyměněny, nebo dobity. V okamžiku, kdy baterie jsou příliš slabé, se na obrazovce objeví varování "LOW BATTERY" a reproduktor bude vydávat houpavý signál. AUTOMATICKÝ SIGNÁL VELKÝCH / MĚLKÝCH PŘEDMĚTŮ: Tato funkce vám umožní rozpoznat velké a/nebo mělko se nacházející kovové předměty v zemi. Bude-li se takováto věc vyskytovat pod vaší cívkou, detektor začne vydávat zvuk podobný zvonění telefonu. Pro správnou identifikaci stačí hledácí cívku přizvednout a předmět překontrolovat v I.D. " F.A.C.T. " : Nová Fisher adaptivní Coil technologie umožnuje detektoru rozpoznat nesprávné připojení hledací cívky ke kontrolnímu panelu. V takovémto případě, nebo není-li cívka připojena vůbec, se přístroj prostě nezapne. NEPŘETRŽITÉ ČTENÍ KONTROL : Na rozdíl od většiny digitálních přístrojů Coin Strike při hledání nepřetržitě ukazuje na LCD obrazovce aktuální nastavení všech kontrol/funkcí. Ikony kontrol vlastně vypadají jako skutečné knoflíky na kontrolním boxu, nemusíme se nyní ale bát, že bychom si je při hledání mohli rozštelovat a rozladit. Chceme-li přitom zjistit přesnou polohu jednotlivé funkce, stačí si tuto najít v MENU a nastavení prohlédnout. 8

9 OSVĚTLENÍ OBRAZOVKY : Zmáčknutím tlačítka LIGHT osvětlíte displej LCD obrazovky - vypíná se stejným způsobem. Využití této funkce oceníte především při hledání za šera a v noci. NUMERICKÁ I.D. PRŮMĚROVACÍ FUNKCE: Tuto zajímavou funkci aktivujeme (A1), nebo vypínáme (A) zmáčknutím a držením tlačítka ALL METAL/DISC. Je-li funkce zapnuta, numerická (I.D.) identiikace bude ukazovat čísla na základě průměrných hodnot z několika pohybů cívky. Při vypnutí se chová opět normálně, to znamená, že ukazuje při každém pohybu okamžité hodnoty-čísla. H L E D Á N Í OBECNÉ PRAVIDLO: Sensitivitu uberte, chceteli snizit mnozstvi falesnych audio signalu pusobenych vysoce mineralizovanou pudou, velkou koncentrací železného smetí, nebo ruseni, ktere je zpusobeno vysokym napetim, televiznimi / radio vysilaci atd. Sensitivitu naopak posunte smerem nahoru, jde-li vam pri hledani o ty nejhlubsi a nejmensi vecicky a nejaky ten falesny signal navic vam nevadi. 1. Jakmile jste nastavili všechny kontroly, můžete začít hledat. Prozkoumávejte prostor metodicky. Cívka by se měla pohybovat po jakýchsi polokružnicích. (Obr. na str.19). 2. Při hledání udržujte cívku v neustálém pohybu. Nezapomínejte, že Coin Strike je pohybovým detektorem a ke své funkci vyžaduje pohyb a to budˇcívky, nebo předmětu. 3. Hledaci cívka by měla být neustále ve vodorovné poloze se zemí a co nejblíže u jejího povrchu. 4. Překládejte cívku při hledání tak, aby každá následující cívkou opisovaná křivka přesahovala tu předcházející alespon z 50 %. 5. Nechvátejte! Jestliže jdete příliš rychle, nebo dostatečně cívku nepřekládáte, pak nepokrýváte celý zkoumaný prostor. Při příliš rychlém pohybu cívky ztrácíte senzitivitu a tím i možnost maximální hloubky. Obr. na str.20 ukazuje jak diskriminace, rychlost a překládání cívky ovlivnuje detekční hloubku. V Ý M Ě N A B A T E R I Í Dvě 9-voltové baterie jsou umístěny v odděleném prostoru na zadní straně ovladače. Obě vybité baterie měňte vždy najednou. 1/ Kryt baterií otevřete podle Obrázku na str.21. 2/ Vyndejte baterie. 3/ Vsuňte dovnitř nové baterie. Nezapomeňte překontrolovat správnou polohu polarity +/- podle obrázku. 4/ Krytky opět zandejte. V Y Z V E D Á V Á N Í P Ř E D M Ě T U Jakmile jste hledanou vec presne zamerili, dalsim vasim cilem bude ji co nejjednoduseji a nejrychlesti vyzvednout ze zeme. Existuje velke mnozstvi metod, ktere se meni podle toho zda hledate v kamenite pude, pisku atd. Sami si nakonec najdete takovou metodu, ktera bude nejlepe vyhovovat prave vam. Nezapominejte vsak, ze pri tom nesmite porusovat zadne zakony a vyhlasky, nicit vegetaci a misto po vas by v zadnem pripade nemelo vypadat jako bojiste z II. svetove valky. Naopak by melo vypadat prinejmensim stejne upravene jako pred vasim prichodem. 9

10 Ú D R Ž B A Coin Strike nevyžaduje příliš mnoho péče, ale existuje několik zásad, které by jste si měli pamatovat k tomu, aby váš přístroj byl stále ve špičkové formě. 1. V případě, že váš detektor nebude delší čas používán, je vždy třeba vyndat baterie a uschovat je v chladnu. Oxidace způsobená tekoucími bateriemi může přístroj vážně poškodit. 2. Nenechávejte váš detektor na přímém slunci, nebo za oknem v nevětraném prostoru. Nejhorší je nechat přístroj v parném létě v uzavřeném autě,nebo zavazadlovém prostoru. 3. Při ustavičném odírání spodku cívky o zem může dojít k jejímu poškození.proto je mnohem lepší a levnejší investovat do ochranného plastového krytu,který se nasune na spodek cívky. 4. Udržujte svůj přístroj čistý a suchý. N Á Ř A D Í / N Á Č I N Í 1. Velky masivni sroubovak. 4. Pevny lovecky nuz se strenkou dlouhou alespon 12 cm. Jeste lepsi je kvalitni oboustranna dyka, protoze tu je temer nemozne ohnout nebo zlomit. POZOR! Pri pouziti zaviraciho noze bez zamku muzete snadno prijit o prsty. 3. Uzka zahradnicka lopatka, vhodna zvlaste pro mekkou, sypkou pudu. 4. Specialni naradi pro metal detecting jako ruzne lopatky,lzice a motyky. F A L E Š N É S I G N Á L Y Falesne signaly se objevi tehdy, kdyz nejaka vec, aniz by mela, zni jako dobry nalez. Coin Strike bez problemu ignoruje ruzny kovovy odpad ale je tak citlivy,ze muze byt oklaman vecmi s podobnou elektrickou charakteristikou (napr. velkymi predmety nebo ruznymi zatkami a pull tabs). V nasledujicich bodech jsou popsany nektere zdroje falesnych signalu a navod jak se jim vyhnout: 1. KOVOVÝ ODPAD/SMETÍ: Nejrozsirenejsi zdroj falesnych signalu. Velke kruhovité kusy zeleza mohou davat za určitých okolností dobré (+)signaly. V takovem pripade nam nezbyde nic jineho nez kopat a presvedcit se. S přibývající praxi budeme schopni rozeznat tyto vetsi predmety pomoci pouziti zamerovaci / pinpoint funkce. Dalsim ukazatelem falesnych signalu mohou byt jednosměrne, nebo mizejici signaly. Jednosmerne jsou takove, ktere davaji dobry ton v jednom smeru, ve zpetnem vsak nikoli. V tomto pripade jste nad predmetem, ktery Coin Strike nemuze pozitivne urcit vlivem jeho tvaru, velikosti,hloubky nebo slozeni.pristroj ho muze I.D. v jednom smeru jako minci, v opacnem se ale jeví jako zelezo. Jestlize kontrola DISC je nastavena na 99, uslysite nejprve vysoky ton (mince), ale při zpětném pohybu nic (zelezo). Velice casto se take stava, ze puvodne zachyceny signal se proste ztrati a vy ho nebudete moci najit v zadnem jinem smeru, ani v tom puvodnim. Tyto jednosmerne nebo ztracejici se signaly jsou vetsinou vydavany kovovym smetim / odpadem a v takoveto situaci je lepsi je ignorovat a jit dal. PRAKTICKÝ NÁVOD: Zmacknete PINPOINT a presne lokalizujte hledanou vec. Civku zpomalte/ zastavte nad predpokladanym stredem predmetu a pak s ni udelejte maly pomyslny krizek v obou smerech. Dostanete-li pokazde ton a kladné číslo na displeji nebude příliš přeskakovat (o více než 4-5), kopejte. Jestliže čísla naopak skáčou přes celou stupnici, mate pod sebou pravdepodobne bezcenny zelezny odpad. Počet falesnych signalu pusobenych odpadem lze také uspesne redukovat snizenim SENSITIVITY a/nebo zvýšením TRESHOLDu. 10

11 2. HLUBOKÉ PŘEDMĚTY: Extremne hluboke predmety na hranici dosahu Coin Striku mohou byt I.D. nepresne, nebo spatne. Napr. hluboka mince muze byt za urcitych podminek I.D. jako zelezo a naopak zelezo jako mince.v takovemto pripade neni mnoho rad co s tim. Dulezite je predmet presne lokalizovat pomoci PINPOINT- najit stred a pak pouzit I.D. Nebo je mozne snizit sensitivitu a ignorovat tak tyto nejhlubsi věci na same hranici praktickeho dosahu pristroje (i za techto podminek bude mit vas CS stale vetsi dosah nez 95 % detektoru jinych znacek)! Nastesti falesne signaly od hlubokych predmetu nejsou caste. 3. ELEKTRICKÉ INTERFERENCE: Ruseni pusobene rozhlasovymi / TV vysilaci, vysokym napetim ap. NÁVOD: Presunout se na jiné misto, hledat v ALL METAL, snizit SENSITIVITY, zvýšit TRESHOLD, redukovat rychlost sondy. Ruseni muze byt take zpusobeno jinym detektorem, ktery se nachazi blizko vaseho pristroje a ma stejnou frekvenci. 4. VYSOCE MINERALIZOVANÁ PŮDA: Vetsinou zpusobuje konstantni staticke nebo falesne signaly, zvonkovy ton. NÁVOD: Zkontrolovat GROUND balanc, zapnout TRACK, zkusit SALT mode, snizit SENSITIVITY a zvysit TRESHOLD. Zdvyhnout cívku, dokud falesny signal nezmizi, a hledat v teto vysce. 5. ČERNÝ / VLHKÝ PÍSEK: Stejne jako v pripade vysoce mineralizovane pudy. 6. HOT ROCKS: Nektere kameny obsahuji velke mnozstvi mineralu a mohou pak vydavat signaly jako kov (většinou 51+). NAVOD: Pouzivat funkci TRACK. 7. KONEC POHYBU CÍVKOU: Tyto signaly mohou nastat při hledani - zastavovani civky a opetne akceleraci na druhou stranu. NÁVOD: Pohybujte civkou plynule, pomalu a nizko nad zemi. Prekontrolujte GROUND balanc, případně snizte sensitivitu. 8. NÁŘADÍ: Jestlize drzite lopatku nebo jine kovove naradi v ruce,falesny signal muze zaznit kdykoli prejedete sondou v jeji blizkosti. NÁVOD: Pripevnit naradi za zady. 9. PODLOUHLÉ ŽELEZNÉ PŘEDMĚTY: Kdyz uvidíte dva signaly blizko vedle sebe a nemuzete lokalizovat ani jeden z nich znamena to,ze pod vami se pravdepodobne nachazi nějaký protahly kovovy predmet. Stejny signal muze také prichazet od mince, ktera je bud jen nekolik cm pod povrchem, nebo lezi hranou dolu. NÁVOD: Hledany predmet se v kazdem pripade bude nalezat mezi dvema blizkymi signaly. Prejedeme-li cívkou kolmo k primce tvorene temito signaly, uslysime pipnuti pouze jednou a to primo nad hledanou věci (vyjimkou je povrchova mince). 10.PŘEDMĚTY, KTERÉ NEMUŽEME NAJÍT: Dobře opakovane signaly I.D. metrem, které vsak v zemi nejsou. a) Melke mince (na/nebo blizko povrchu), nebo mince na hrane vydavaji dvojity ton. Podobne jako u hrebiku, u takto polozene mince dostaneme jetnotlivy signal tehdy, když nad ni prejedeme ve smeru kolmem tomu predeslemu (k hrane). b) Mince nachazejici se v pude pod urcitym uhlem mohou vydavat jednotlivý signal, ale jsou zameritelne nekolik cm od skutecne polohy. Prohledejte okraje diry, nemuzete-li nic najit, diru zvetste. c) Velike hluboke predmety, jako napr. trubka v 60 cm, budou vydavat silne mincove signaly. NAVOD: Ukazuje-li vam metr hloubku 10 cm a vy kopete bez vysledku v 30 cm, vzdejte to (obr. na str.20). R A D Y 1. Jedna dulezita rada o ktere jsme se jiz drive zminili: NECHVÁTEJTE A HLEDEJTE SYSTEMATICKY. 2. Používejte sluchátka. Neminete ani ty nejslabsi/nejhlubsi signaly a nebudete stredem nechtene pozornosti. 3. Trénujte (ground balanc, zamerovani, atd.) nad znamymi predmety. 4. Vždy zakopejte nějakou minci jako vzorek, hledate-li na novem,neznamem miste 11

12 a vyzkousejte, jak reaguje pri ruzne diskriminaci, senzitivite a tresholdu. Kontrolujte GROUND balance. 5. Nebojte se snížit sensitivitu. Je sice pravdou, ze cim vyssi citlivost, tim vetsi hloubkovy dosah vašho CS,ale to plati pouze za optimalnich podminek. Dostavate-li velke mnozstvi falesnych signalu zpusobenych elektrickou interferenci, pudni mineralizaci, nebo velkym vyskytem kovoveho smeti, snizte SENS. Musite-li snizovat citlivost na 4, 3, nebo dokonce 2 proto,aby jste se vyhnuli falesnym signalum, udelejte to. Prave na to mate tuto funkci. Budete prekvapeni, kolik veci muzete najit. Totéž platí o zvyšování Tresholdu a vlastně vzájemném vztahu nastavení SESITIVITY - TRESHOLD. 6. Nastavte Diskriminaci na optimální polohu. Když budete hledat na miste s minimalnim obsahem kovovych veci,zkuste nastavit DISC železa na nižší úroven (např. 75), nebo hledejte v režimu ALL METAL a kopejte kazdy dobry signal. Když ale hledate na miste zamorenem kovovym odpadem a vam jde hlavně o mince, DISC nastavte naplno(99) a pohrajte si s optimálním vzájemným nastavením funkcí SENSITIVITY a TRESHOLD. 7. Davejte pozor na opakované pozitivní signály, neztracejte cas se signaly zápornými, jednosmernymi a ztracejicimi se, protoze ty vetsinou signalizuji kovovy odpad - neco pod vasi diskriminacni hodnotou. 8. Kdyz hledate v relativne cistem prostredi, pouzijte ALL METAL. Timto zpusobem muzete najit vice a hlubeji. 9. Jestlize se vam signal ztrati při Pinpoint - zamerovani, nejspise jste ho vyrusil tim, ze jste tlacitko zmacknul moc blizko predpokladaneho predmetu, nebo v blizkosti jine kovove věci. Opakujte zaměření znova z jiného místa. 10. Neztrácejte čas kopáním velikých a hlubokých děr. Mozna nic nemuzete najit proto, ze kdesi pod vami se nachazi nejaky veliky zelezny predmet jako napr. trubka, sud, apod. 11. Nejste-li si jisti, kopejte. 12. Vykopanou díru překontrolujte i v pripade, ze jste z ni vytahl pouze nejaky odpad. Dobre veci se casto nachazeji pod obycejnym bezcenym smetim. E T I C K Ý K Ó D H L E D Á N Í Různé vyhlášky a zákony regulující Metal Detecting jsou stále častější realitou. V některých zemích je používání detektoru výrazně omezeno.nepřipusťte, aby se to stalo i ve vaší zemi! 1) Hledáteli na privátním pozemku, VŽDY požadejte vlastníka o povolení! 2) VŽDY dodržujte patričné zákony a vyhlášky! ( Uvědomte si, že archeologické rezervace byly ustaveny za účelem odborného archeologického výzkumu. Jakýkoli laický zásah na těchto místech může způsobit nenaprevidelné škody). 3) VŽDY zanechte hledané místo v lepším a čistčím stavu než v jakém bylo před Vaším příchodem. Pokud je to možné, odneste všechen vámi nalezený odpad pryč do popelnice či na patřičnou skládku. 4) VŽDY řádně zahrabte všechny vámi udělané díry v zemi bez rozdílu toho, hledáteli v městském parku nebo uprostřed širého pole. Místo opouštějte ve stejném stavu, v jakém jste ho našli. 5) Dělejte vše možné proto,aby Metal Detecting měl reputaci hezkého a seriózního SPORTU /HOBBY. Detektor v žádném případě nepatří do rukou těm jedincům, u kterých převládá chamtivost a snaha obohatit se. 12
