Konkurenční výhody použití optických mechanických spojek FIBRLOK v FTTx sítích. Co brání rychlému rozvoji FTTx sítí?

Transkript

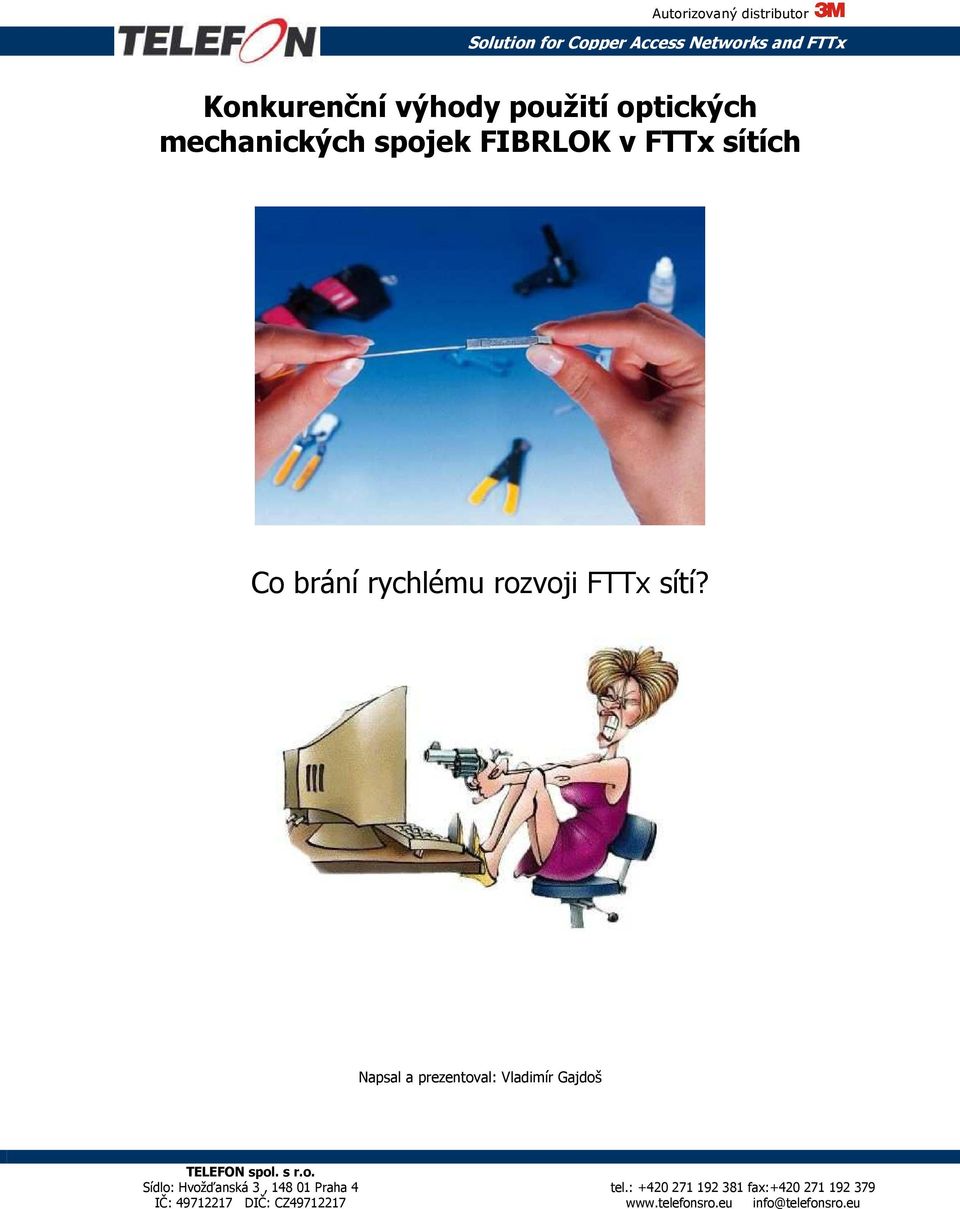

1 Konkurenční výhody použití optických mechanických spojek FIBRLOK v FTTx sítích Co brání rychlému rozvoji FTTx sítí? Napsal a prezentoval: Vladimír Gajdoš

2 Konkurenční výhody použití optických mechanických spojek FIBRLOK v FTTx sítích! Obsah: 1) Představení firmy 2) Projekt FTTH našeho partnera ORANGE Slovensko 3) Fibrlok a jeho výhody použití v FTTx sítích 4) Novinky postavené na Fibrlok technologii 5) Shrnutí

3 Představení společnosti Autorizovaný distributor je mladá dynamicky se rozvíjející společnost zabývající se obchodem a podporou řešení distribučních, přístupových, telekomunikačních a datových sítí. Naší snahou je přinášet na trh nové inovativní produkty od tradičních výrobců. Naší filozofii je Všechno co děláme je podřízeno Vašemu úspěchu. K tomu abychom mohli být úspěšný, musíme pomoc k úspěchu Vám, našim zákazníkům. V rámci inovací naší nabídky jsme se stali od roku 2005 autorizovaným distributorem 3 V našem sortimentu najdete řešení pro distribuční, přístupové, telekomunikační a datové sítě, metalické, optické a FTTx. Stlačné konektory Scotchlok Zářezové moduly Quante, Pouyet, Krone Pásky Temflex, Scotch Skříně a rozvaděče Quante, Pouyet Pasivní komponenty pro metalické sítě Nástroje pro systémy Quante, Pouyet, Krone, Siemens Mechanické kabelové spojky Teplem smršťované trubice MDT-A, HDT-A Výrobky teplem smršťované, rozdělovací kabel.hlavy, opravné manžety, kabel.spojky s konektory Za studena smršťované trubice EPDM, PST Výrobky smršťované za studena, ukonč. čepičky, koax. kabelové spojky 19 rozváděče s příslušenstvím Metalické Patch cordy a pigtaily Měřící, testovací přístroje, zkušební mikrotelefony Metalické komunikační a datové kabely Průřez produkty Pasivní komponenty pro optické a FTTx sítě Konektorovací systém Hotmelt Optické mechanické spojky vláken Fibrlok Optické mechanické spojky BPE/O Optické rozváděče 19 optické rozváděče s příslušenstvím Účastnické optické rozvaděče Optický kabeláží systém Volition Optické Patch cordy a pigtaily Měřící a testovací přístroje Optické kabely EMS značky a lokátory pro distribuční, přístupové, metalické, optické a FTTx sítě.

4 Projekt FTTH ORANGE Slovensko ORANGE Slovensko na podzim roku 2006 spustil pilotní projekt FTTH sítě testovaný pro France Telecom. Plánem pilotního projektu Orange Slovensko bylo pokrytí 3000 domácností v Petržalke, Trnavě a Piešťanoch. Díky FTTH (Fiber To The Home) může Orange Slovensko svým zákazníkům připojeným v pilotním projektu nabídnout plnohodnotné Triple play služby pod názvem Orange Homebox. Služba Orange Homebox nabídne uživatelům přístup k internetu s rychlostí stahovaní dat neuvěřitelných 30 Mbit/s a 15 Mbit/s při jejich odesílání. Digitální TV se službou televizní průvodce, video na vyžádání a video půjčovna. Telefonní služby nové generace s možností neomezeného bezplatného volání s ostatními zákazníky služby Orange Homebox. Do konce roku 2007 plánuje ORANGE vybudovat FTTH přípojky v 10 slovenských městech. Investice v hodnotě přibližně 1 miliardy Slovenských korun by měla umožnit do konce roku vybudovat FTTH přípojky v téměř 200 tisíc slovenských domácností. Celková hodnota investice je však vyšší, další více jak 2 miliardy Slovenských korun investoval Orange do vybudování optických datových okruhů v délce více jak 2000 kilometrů a dalších 300 miliónů investuje do své IP sítě.

5 Projekt FTTH ORANGE Slovensko Fibrlok a jeho výhody použití v FTTx sítích Naše společnost jako autorizovaný distributor 3M byla oslovena ke spolupráci při hledání kvalitního řešení pro rychlé spojení a zakončení optického vlákna! Od samého začátku byl partnerem (Orange Slovensko) kladen důraz na tyto tři důležité body. 1. Vysoká kvalita řešení 2. Jednoduchá a rychlá montáž 3. Výborný poměr cena/užitná hodnota FTTH sít Orange Slovensko je příkladem nového perspektivního řešení optických přístupových sítí Bod Multi Bod (P2MP) individuální spoje realizované na jednom Singlemodovém vlákně s využitím technologie GPON pasivních optických sítí. PON síť je realizována pomocí pasivních optických prvků splitterů/couplerů. Tímto řešením je signál z jednoho singlemodového vlákna rozdělený až do 64 singlemodových vláken a tím je možné připojit na jeden OLT port az 64 zákazníků! Optické linkové zakončení (Optical Line Termination OLT), zajišťující funkce síťového rozhraní mezi přístupovou sítí a sítěmi komunikačních služeb Optické ukončující jednotky (Optical Network Termination ONT), zabezpečující funkce účastnického rozhraní mezi koncovými zařízeními účastníků a přístupovou sítí Toto řešení splňuje požadavky ORANGE Slovensko. Přístupová GPON síť je ukončená v každém vchodě jednotlivých pokrytých budov v malém nástěnném ODFe. V případě zájmu zákazníka je jednovláknový singlemodový optický kabel nainstalovaný od nástěnného ODFu ve vchodu až po účastnickou zásuvku v bytě zákazníka. Náš návrh řešení spočíval ve využití Fibrloku jako spojky jednovláknového kabelu a vlákna přístupové sítě. V rámci požadavku na vysokou kvalitu, jednoduchou, rychlou montáž a výborný poměr cena/užitná hodnota padla volba na 3M optickou mechanickou spojku FIBRLOK. Na základě našeho návrhu a referencí proběhlo u společnosti Orange Slovensko testování 3M optické mechanické spojky FIBRLOK s výborným hodnocení a doporučením k využití v FTTH síti. Toto řešení je použito v nástěnném ODFu ve vchodech. Druhy konec jednovláknového kabelu je ukončený v účastnické zásuvce pomocí našeho field mounted connector VF 45. Řešení VF45 je pro rok 2007 nahrazené Fibrlokem, tj. Druhy konec jednovláknového kabelu bude spojený s pigtailem v účastnické zásuvce pomocí Fibrloku.

6 Fibrlok II 2529 optická mechanická spojka univerzální optická mechanická spojka je vyvinuta pro mechanické spojování optických vláken o průměru primární ochrany od 250 do 900mm je určena pro spojování jednovidových a vícevidových optických vláken s nominálním průměrem vlákna 125 mm využívá běžnou sadu nástrojů a snadný proces oholit, očistit, zalomit a spojit tím minimalizuje potřebu dalšího nebo speciálního nářadí nenáročný na montážní prostor a délku optického kabelu bezkonkurenční volba pro použití při servisních zásazích kde rozhoduje smluvně vázaný čas zprovoznění vláken ideální řešení pro rychlou montáž v FTTx, IP 3 sítích rychlost a nízká cena optického spoje rychlost a nízká cena vybavení technika Fibrlok 2529 II univerzální optická mechanická spojka využívá přesného kovového elementu umístěného v pouzdru z umělé hmoty s aretačním víčkem. Předností optické spojky Fibrlok je průměrný vložný útlum který je menší než 0,1 db. Umožňuje rychlé a spolehlivé spojení dvou optických vláken geniálně jednoduchým mechanickým spojem. Pro montáž optické mechanické spojky Fibrlok je k standardnímu nářadí pro optické kabely zapotřebí jen jednoduchý montážní přípravek. Pomocí jednoduchého montážního přípravku dojde ke stisknuti přesného kovového elementu, který vystředí spojovaná vlákna proti sobě a současně je zafixuje proti dalšímu pohybu. Rozložení četnosti hodnot vloženého útlumu naměřených při realizaci 550 spojeni mechanické optické spojky Fibrlok II 2529 (vlákno 250 mm). Střední vložný útlum je 0.07 db. Pouze 0,2 mm a primární ochranou od 250 do 900 mm.

7 Příčný rez optickou spojkou Fibrlok 2529 II před uzavřením a po jejím uzavření Rozměry optické spojky Fibrlok 2529 II Technické údaje: rozměry optického vlákna vlákno 125 mm, primární ochrana od 250 do 900 m doba životnosti doba potřebná k instalaci 30 let méně než 30s pro přípravu vlákna Střední vložný utlum utlum zpětného odrazu přídržná síla vlákna materiál méně než 0,1 db 60 db v rozsahu od -40 C až +80 C, při uhlovém zalomeni vlákna 8-10 více než 60 db při pokojové teplotě více než 12 N pracovní teplota -40 C až +80 C teplotní cykly termoplastická umělá hmota s přesným tvarovým prvkem ze slitiny hliníku změna vložného útlumu je menší než 0,1 db při změnách teplot od -40 C do +80 C odolnost proti vibracím EIA standart FOTP-11, test č.1 odolnost proti pronikáni vody Vybavení Technika: při působení vody +60 C po 7 dni je změna vložného útlumu menší než 0,05 db

8 Novinky postavené na FIBRLOK technologii Po zkušenostech z mnoha implementací v optických a FTTx sítí se technologie mechanického spojování optických vláken FIBRLOK jeví jako nejvhodnější technologie pro zakončení optického vlákna na účastnické zásuvce. Optická mechanická spojka plně splňuje požadavky na vysokou kvalitu, jednoduchou, rychlou montáž a výborný poměr cena/užitná hodnota. Proto 3M přišla s novinkami na principu optické mechanické spojky FIBRLOK. FIBRLOK 2540 G - optická mechanická spojka malých rozměrů pro vlákna s ochranou 250 µm. FIBRLOK 2539 s držákem univerzální optická mechanická spojka pro samostatnou instalaci bez nutnosti speciálního držáku bez nebo s pigtailem dle potřeb uživatele. Konektor NPC 8800 (No Polish Connector) SC konektory pro MM a SM vlákna.

9 Shrnutí anebo co brání rychlému rozvoji FTTx sítí? Požadavky investorů (v mnoha případech provozovatelé) na budované FTTx sítě jsou jednoznačné! 1. Vysoká kvalita řešení 2. Jednoduchá a rychlá montáž 3. Výborný poměr cena/užitná hodnota Vše je podřízeno návratnosti investice na jednoho uživatele. Vysoké finanční nároky nejsou kladeny jen na investory/provozovatele, ale také na montážní firmy. Při budování velkých FTTx projektů je téměř nemyslitelné aby montážní firma investovala statisíce do techniků, a na druhou stranu potřebují ve velmi krátkém čase dostatek dobře zaškolených a vybavených techniků. To vše plně splňuje technologie Fibrlok která splňuje vysoké nároky na kvalitu (vložný útlum méně než 0,1dB), eliminuje lidský faktor jednoduchostí a rychlostí montáže, svou cenou a cenou montážního nástroje dosahuje špičkového poměru cena/užitná hodnota jak pro investora tak pro montážní firmy. Optická mechanická spojka nenahrazuje optický svár, ale díky aplikaci na poslední míli se stává nejlepší volbou pro investory/provozovatele a jejich dodavatele montážních prací. Pro další informace kontaktujte naše obchodní manažery: Vladimír Gajdoš vladimir.gajdos@telefonsro.cz mobil: Michal Farárik michal.fararik@telefonsro.cz mobil:
