Ujetá vzdálenost. Popis

Transkript

1 Popis Popis Pokud má vozidlo tachograf, existuje možnost zapojit dodatečný displej pro zobrazení ujeté vzdálenosti. Ten je zapojen přes pin 6 na konektoru C7 v konzoly nástavby. Na vozidlech vyrobených do března 005, je zapojen do tachografu na pin 8 v konektoru B, viz volba zapojení. Signál poskytuje pulsy za metr a odpovídá standardu ISO/DIS 68-. Ujetá vzdálenost může být odečtena přes CAN, dokonce i když vozidlo nemá tachograf. S Otočný ovladač pro hlavní světlomety 0 9 Zde je možnost zapojit osvětlení displeje na pojistku 57. Pojistka je napájena + V, pokud je otočen spínač hlavních světlometů S v poloze parkovacích, potkávacích nebo dálkových světel. Poznámka: Zapojení pro osvětlení přístrojové desky v konektoru C89 nesmí být použito, protože by mohlo dojít k přetížení okruhu. :60-/0 Vydání cs-cz (0)

2 Podmínky pro podvozek Podmínky pro podvozek Období výroby vozidla Volitelná výbava z výrobního závodu Výrobní závod Sériové číslo podvozku Volitelné vybavení Alternativa Kód varianty Březen Tachograf 7 denní s kotoučkem 0A Scania Södertälje denní s kotoučkem 0B Scania Zwolle denní ADR s kotoučkem 0C Scania Angers denní ADR D s kotoučkem 0D digitální 0E digitální ADR 0F Kabeláž nástavby z kabiny na rám 7 pinů B 7+7 pinů E pinů F Kabeláž nástavby v rámu m 0A 8 m 0D m 0C :60-/0 Vydání cs-cz (0)

3 Podmínky pro podvozek Období výroby vozidla Volitelná výbava z výrobního závodu Výrobní závod Sériové číslo podvozku Volitelné vybavení Alternativa Kód varianty Únor Únor 005 Tachograf 7 denní s kotoučkem 0A Scania Södertälje denní s kotoučkem 0B Scania Zwolle denní ADR s kotoučkem 0C Scania Angers denní ADR D s kotoučkem 0D Kabeláž pro nástavbu ve stropní polici Ano 0A Kabeláž nástavby z kabiny na rám 7 pinů B 7+7 pinů E pinů F Kabeláž nástavby v rámu m 0A 8 m 0D m 0C :60-/0 Vydání cs-cz (0)

4 Podmínky pro podvozek Období výroby vozidla Volitelná výbava z výrobního závodu Výrobní závod Sériové číslo podvozku Volitelné vybavení Alternativa Kód varianty - Leden 005 Tachograf 7 denní s kotoučkem 0A Scania Södertälje denní s kotoučkem 0B Scania Zwolle denní ADR s kotoučkem 0C Scania Angers denní ADR D s kotoučkem 0D Kabeláž pro nástavbu ve stropní polici Ano 0A Kabeláž nástavby z kabiny na rám pinů A 7 pinů B +7 pinů C +7+7 pinů D 7+7 pinů E Kabeláž nástavby v rámu m 0A 7 m 0B m 0C :60-/0 Vydání cs-cz (0)

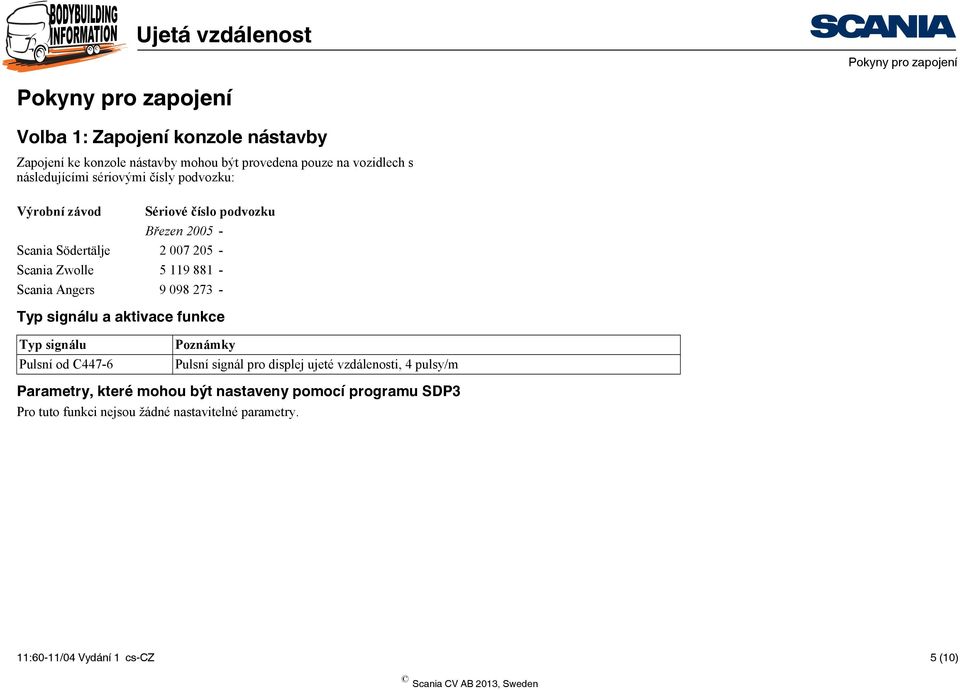

5 Volba : Zapojení konzole nástavby Zapojení ke konzole nástavby mohou být provedena pouze na vozidlech s následujícími sériovými čísly podvozku: Výrobní závod Sériové číslo podvozku Březen Scania Södertälje Scania Zwolle Scania Angers Typ signálu a aktivace funkce Typ signálu Pulsní od C7-6 Poznámky Pulsní signál pro displej ujeté vzdálenosti, pulsy/m Parametry, které mohou být nastaveny pomocí programu SDP Pro tuto funkci nejsou žádné nastavitelné parametry. :60-/0 Vydání cs-cz 5 (0)

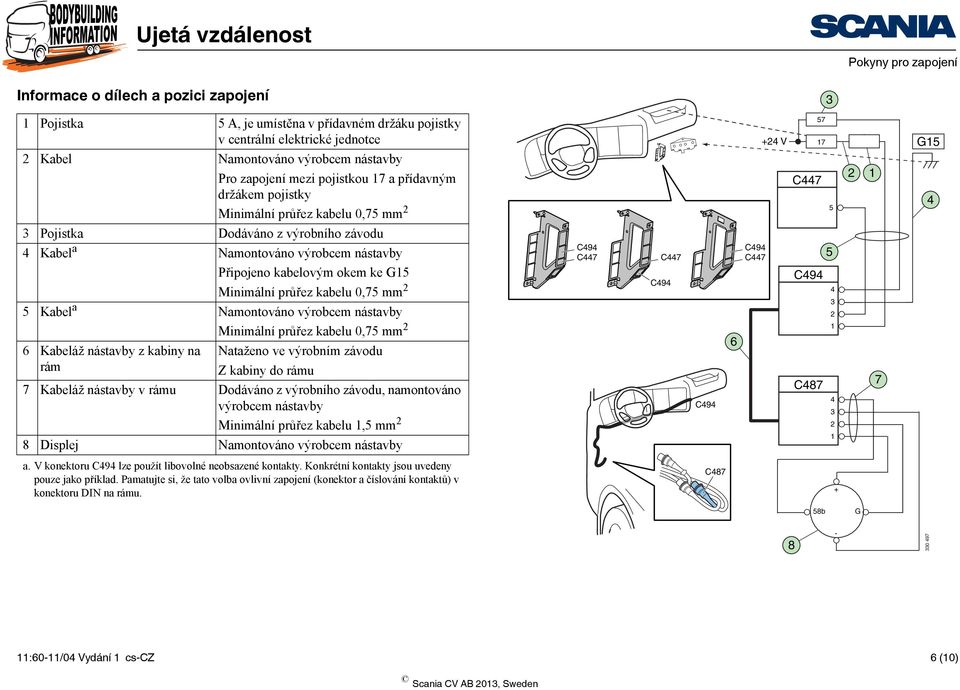

6 Informace o dílech a pozici zapojení Pojistka 5 A, je umístěna v přídavném držáku pojistky v centrální elektrické jednotce Kabel Namontováno výrobcem nástavby Pro zapojení mezi pojistkou 7 a přídavným držákem pojistky Minimální průřez kabelu 0,75 mm Pojistka Dodáváno z výrobního závodu Kabel a Namontováno výrobcem nástavby Připojeno kabelovým okem ke G5 Minimální průřez kabelu 0,75 mm 5 Kabel a Namontováno výrobcem nástavby Minimální průřez kabelu 0,75 mm 6 Kabeláž nástavby z kabiny na rám Nataženo ve výrobním závodu Z kabiny do rámu 7 Kabeláž nástavby v rámu Dodáváno z výrobního závodu, namontováno výrobcem nástavby Minimální průřez kabelu,5 mm 8 Displej Namontováno výrobcem nástavby C7 C7 C V 7 C C87 7 G5 a. V konektoru lze použít libovolné neobsazené kontakty. Konkrétní kontakty jsou uvedeny pouze jako příklad. Pamatujte si, že tato volba ovlivní zapojení (konektor a číslování kontaktů) v konektoru DIN na rámu. C b G :60-/0 Vydání cs-cz 6 (0)

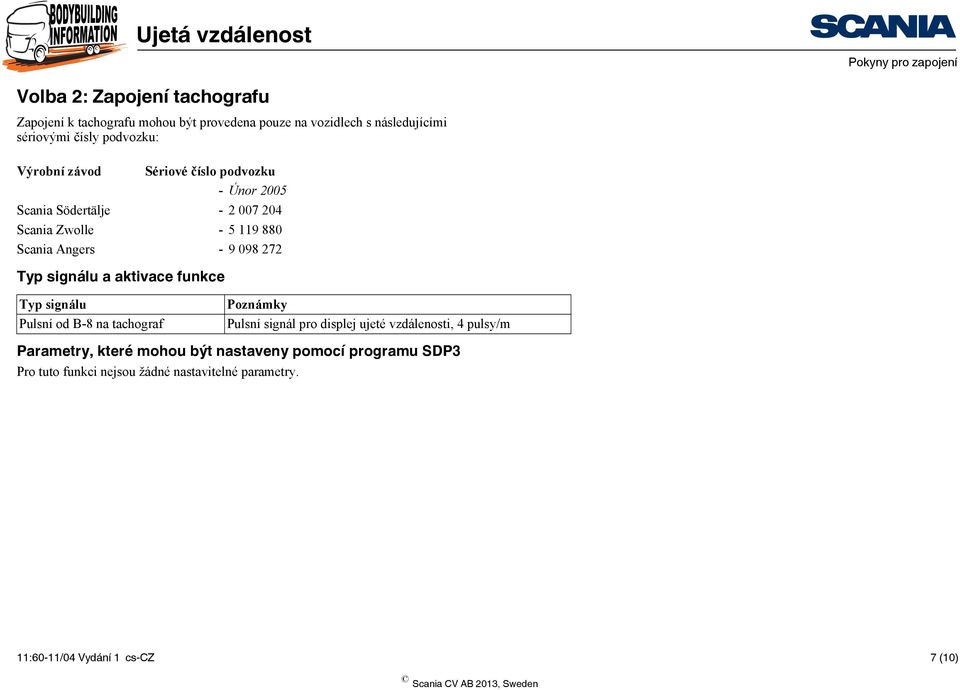

7 Volba : Zapojení tachografu Zapojení k tachografu mohou být provedena pouze na vozidlech s následujícími sériovými čísly podvozku: Výrobní závod Sériové číslo podvozku - Únor 005 Scania Södertälje Scania Zwolle Scania Angers Typ signálu a aktivace funkce Typ signálu Pulsní od B-8 na tachograf Poznámky Pulsní signál pro displej ujeté vzdálenosti, pulsy/m Parametry, které mohou být nastaveny pomocí programu SDP Pro tuto funkci nejsou žádné nastavitelné parametry. :60-/0 Vydání cs-cz 7 (0)

8 Informace o dílech a pozici zapojení Pojistka 5 A, je umístěna v přídavném držáku pojistky v centrální elektrické jednotce Kabel Namontováno výrobcem nástavby Pro zapojení mezi pojistkou 7 a přídavným držákem pojistky Minimální průřez kabelu 0,75 mm Pojistka Dodáváno z výrobního závodu Konektor Zapojeno do tachografu ve střešní polici 5 Kabel a Namontováno výrobcem nástavby Minimální průřez kabelu 0,75 mm 6 Kabeláž pro nástavbu ve Nataženo ve výrobním závodu stropní polici 7 Kabel a Namontováno výrobcem nástavby Připojeno kabelovým okem ke G5 Minimální průřez kabelu 0,75 mm² 8 Kabeláž nástavby z kabiny na rám Nataženo ve výrobním závodu Z kabiny do rámu 9 Kabeláž nástavby v rámu Dodáváno z výrobního závodu, namontováno výrobcem nástavby Minimální průřez kabelu,5 mm 0 Displej Namontováno výrobcem nástavby a. V konektoru lze použít libovolné neobsazené kontakty. Konkrétní kontakty jsou uvedeny pouze jako příklad. Pamatujte si, že tato volba ovlivní zapojení (konektor a číslování kontaktů) v konektoru DIN na rámu. C7 C7 C7 8 + V 7 B C87 8 C b G 9 G :60-/0 Vydání cs-cz 8 (0)

9 Volba : Zapojení přes CAN rozhraní. Zapojení pomocí CAN rozhraní může být provedeno pouze na vozidlech s následujícími sériovými čísly podvozku: Výrobní závod Sériové číslo podvozku Listopad Scania Södertälje Scania Zwolle Scania Angers Typ signálu a aktivace funkce CAN rozhraní je detailněji popsán v části CAN rozhraní nástavby. Typ signálu CAN Poznámky Následující CAN signály indikují ujetou vzdálenost vozidla: HighResolutionVehicleDistance/High ResolutionTotalVehicleDistance Parametry, které mohou být nastaveny pomocí programu SDP Pro tuto funkci nejsou žádné nastavitelné parametry. :60-/0 Vydání cs-cz 9 (0)

10 Informace o dílech a pozici zapojení CAN síť Namontováno výrobcem nástavby Vnější CAN síť nástavby C87-7 CAN L, C87-6 CAN H Kabel Nataženo ve výrobním závodu EXT Kabeláž nástavby z kabiny na rám Vodiče zakrouceny v páru, průřez kabelu 0,75 mm² Nataženo ve výrobním závodu Z kabiny do rámu C59 C59 C59 C59 0 Kabeláž nástavby v rámu Dodáváno z výrobního závodu, namontováno výrobcem nástavby Minimální průřez kabelu,5 mm² 7 Pokud je vnější CAN síť nástavby zapojena uvnitř kabiny, CAN L je zapojena do C59-0 a CAN H do C59-. Pokud se CAN zapojení na C87 nepoužívá jinými uzly ve vnější CAN síti, musí být továrnou namontovaná propojka CAN signálů z C59 na vyjmuta, viz také část nazvaná CAN rozhraní nástavby. C C :60-/0 Vydání cs-cz 0 (0)
