Tento podklad určuje hlavní rozměry, provedení a hmotnosti závěsů L, Z a V (dále jen závěsy) a jejich doporučené zatížení.

Transkript

1 KATALOGOVÝ LIST KM 0055/02a ZÁVĚSY L, Z, V Vydání: 8/07 Strana: 1 Stran: 3 Tento podklad určuje hlavní rozměry, provedení a hmotnosti závěsů L, Z a V (dále jen závěsy) a jejich doporučené zatížení. Užití Závěsy L a Z jsou vhodné pro zavěšování čtyřhranného potrubí sk. I. Při použití závitových tyčí představují rychle stavitelné závěsy. Závěsy L se připevňují k horní hraně svislé (boční) stěny, případně v libovolné výšce na boční stěně. Závěsy Z se připevňují na potrubí tak, aby spodní (vodorovná) stěna potrubí ležela na spodním ohybu závěsu. Závěsy V se používají pro zavěšení kruhového potrubí sk. I a potrubí SPIRA. Výhody - rychlá montáž - veškeré závěsné prvky jsou pozinkované Nevýhoda - zásah do stěn potrubí vrtáním Provedení Závěsy se vyrábějí z pozinkovaného plechu s = 2 mm. Minimální vrstva pozinkování je 275 g.m -2 (možno doložit atestem a certifikátem výrobce). V místě ohybu jsou závěsy L a Z vyztuženy dvěma prolisy, závěs V je vyztužen čtyřmi podélnými prolisy. Proti přenosu chvění jsou závěsy opatřeny pružným gumovým tlumičem s ocelovou podložkou pro závitovou tyč M6 nebo M8. Závěsy lze standardně použít do teploty +80 C. Technické údaje Hlavní rozměry (mm) závěsů jsou uvedeny na obr. 1 až 3. Nosnosti, hmotnosti a balení závěsů je uvedeno v tab. 1. ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: klimatizace@zvvz.cz klimobchod@zvvz.cz

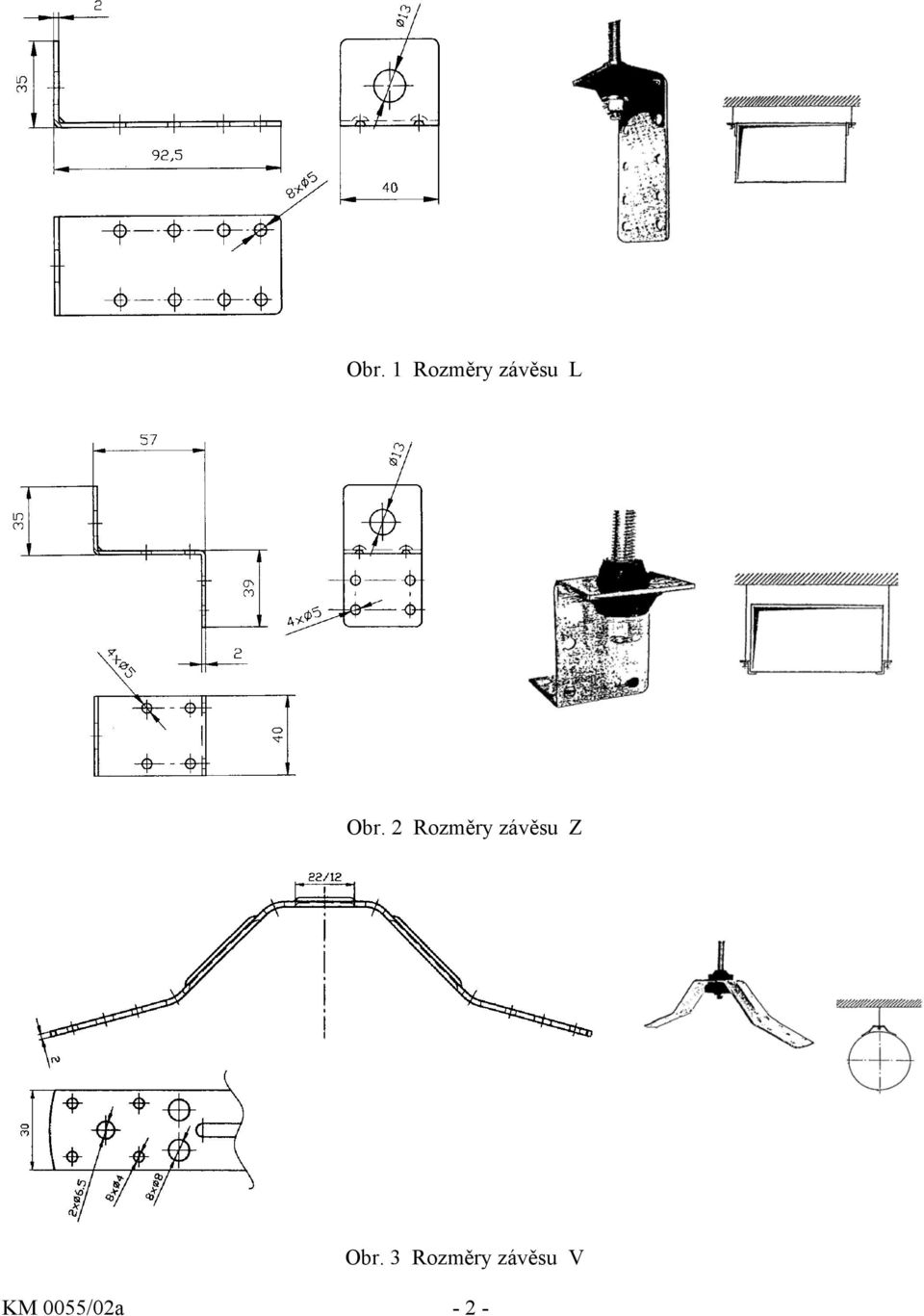

2 Obr. 1 Rozměry závěsu L Obr. 2 Rozměry závěsu Z Obr. 3 Rozměry závěsu V KM 0055/02a - 2 -

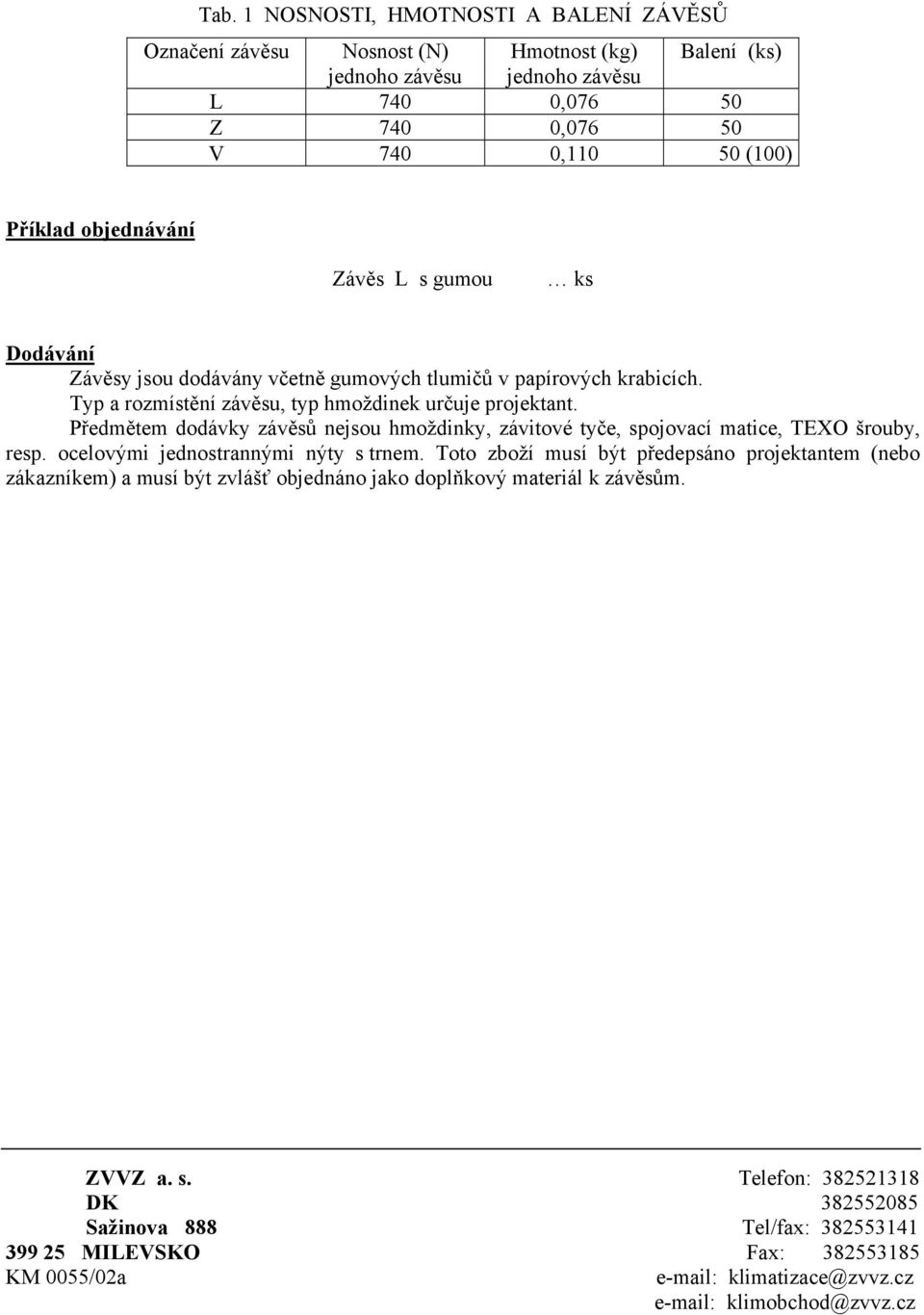

3 Tab. 1 NOSNOSTI, HMOTNOSTI A BALENÍ ZÁVĚSŮ Označení závěsu Nosnost (N) Hmotnost (kg) Balení (ks) jednoho závěsu jednoho závěsu L 740 0, Z 740 0, V 740 0, (100) Příklad objednávání Závěs L s gumou ks Dodávání Závěsy jsou dodávány včetně gumových tlumičů v papírových krabicích. Typ a rozmístění závěsu, typ hmoždinek určuje projektant. Předmětem dodávky závěsů nejsou hmoždinky, závitové tyče, spojovací matice, TEXO šrouby, resp. ocelovými jednostrannými nýty s trnem. Toto zboží musí být předepsáno projektantem (nebo zákazníkem) a musí být zvlášť objednáno jako doplňkový materiál k závěsům. ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: KM 0055/02a klimatizace@zvvz.cz klimobchod@zvvz.cz

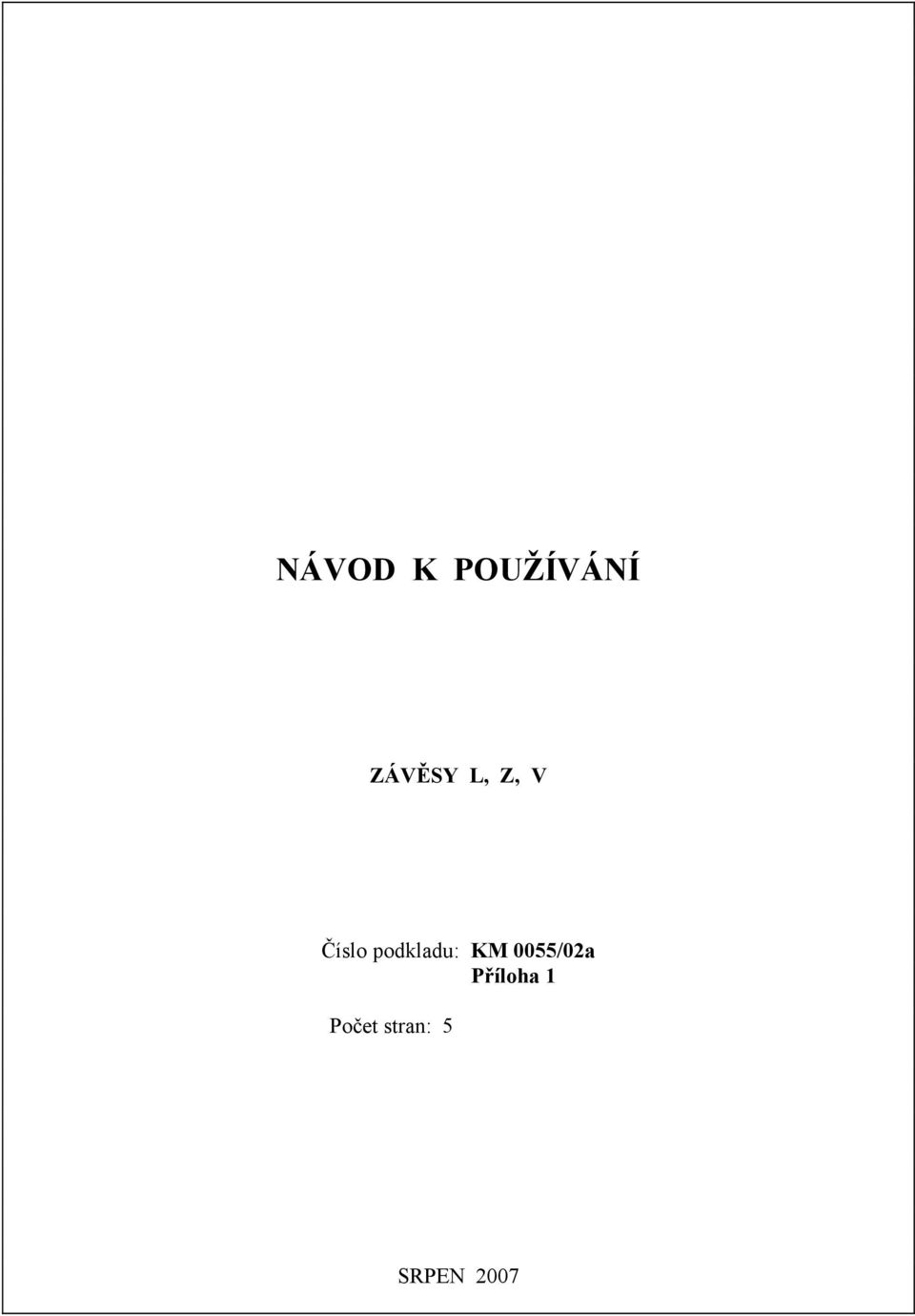

4 NÁVOD K POUŽÍVÁNÍ ZÁVĚSY L, Z, V Číslo podkladu: KM 0055/02a Příloha 1 Počet stran: 5 SRPEN 2007

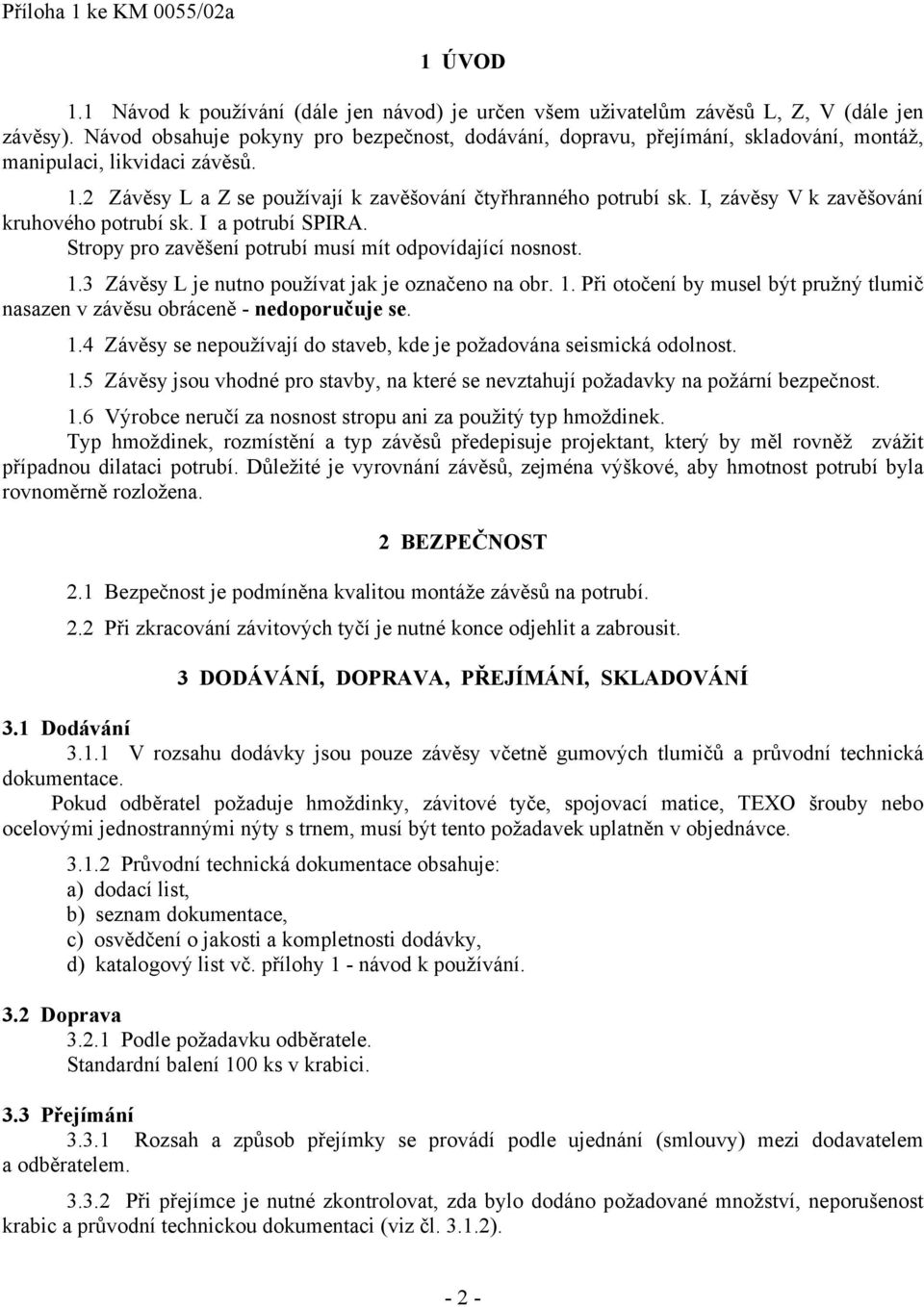

5 Příloha 1 ke KM 0055/02a 1 ÚVOD 1.1 Návod k používání (dále jen návod) je určen všem uživatelům závěsů L, Z, V (dále jen závěsy). Návod obsahuje pokyny pro bezpečnost, dodávání, dopravu, přejímání, skladování, montáž, manipulaci, likvidaci závěsů. 1.2 Závěsy L a Z se používají k zavěšování čtyřhranného potrubí sk. I, závěsy V k zavěšování kruhového potrubí sk. I a potrubí SPIRA. Stropy pro zavěšení potrubí musí mít odpovídající nosnost. 1.3 Závěsy L je nutno používat jak je označeno na obr. 1. Při otočení by musel být pružný tlumič nasazen v závěsu obráceně - nedoporučuje se. 1.4 Závěsy se nepoužívají do staveb, kde je požadována seismická odolnost. 1.5 Závěsy jsou vhodné pro stavby, na které se nevztahují požadavky na požární bezpečnost. 1.6 Výrobce neručí za nosnost stropu ani za použitý typ hmoždinek. Typ hmoždinek, rozmístění a typ závěsů předepisuje projektant, který by měl rovněž zvážit případnou dilataci potrubí. Důležité je vyrovnání závěsů, zejména výškové, aby hmotnost potrubí byla rovnoměrně rozložena. 2 BEZPEČNOST 2.1 Bezpečnost je podmíněna kvalitou montáže závěsů na potrubí. 2.2 Při zkracování závitových tyčí je nutné konce odjehlit a zabrousit. 3 DODÁVÁNÍ, DOPRAVA, PŘEJÍMÁNÍ, SKLADOVÁNÍ 3.1 Dodávání V rozsahu dodávky jsou pouze závěsy včetně gumových tlumičů a průvodní technická dokumentace. Pokud odběratel požaduje hmoždinky, závitové tyče, spojovací matice, TEXO šrouby nebo ocelovými jednostrannými nýty s trnem, musí být tento požadavek uplatněn v objednávce Průvodní technická dokumentace obsahuje: a) dodací list, b) seznam dokumentace, c) osvědčení o jakosti a kompletnosti dodávky, d) katalogový list vč. přílohy 1 - návod k používání. 3.2 Doprava Podle požadavku odběratele. Standardní balení 100 ks v krabici. 3.3 Přejímání Rozsah a způsob přejímky se provádí podle ujednání (smlouvy) mezi dodavatelem a odběratelem Při přejímce je nutné zkontrolovat, zda bylo dodáno požadované množství, neporušenost krabic a průvodní technickou dokumentaci (viz čl )

6 Příloha 1 ke KM 0055/02a 3.4 Skladování Závěsy se skladují v krabicích v uzavřeném skladu v regálech nebo na paletách v suchém prostředí tak, aby nedošlo k jejich poškození nebo zničení! Neskladovat v blízkosti otevřeného ohně a v mrazu! 4 MONTÁŽ A INSTALACE 4.1 Zahájení montáže Před zahájením montáže je nutné překontrolovat, zda závěsy byly uskladněny podle podmínek uvedených v čl a zda nebyly znečištěny nebo poškozeny nevhodným skladováním. Rovněž je nutné překontrolovat, zda jsou všechny závěsy opatřeny gumovými tlumiči Se závěsy se manipuluje ručně za použití ochranných pomůcek. Při manipulaci se závěsy je zakázáno: - házet s nimi, - vláčet či šoupat po zemi, - máčet je v oleji nebo jiných látkách, které nepříznivě působí na gumové tlumiče, - neodkládat je v blízkosti otevřeného ohně a na mrazu. Pracovníci, kteří vykonávají manipulaci se závěsy nebo se na ní podílejí: - jsou odpovědni za ochranu výrobků před poškozením a záměnou nebo ztrátou identifikace, - nesmí používat manipulační techniku nebo manipulační a vázací prostředky, pokud by mohly být příčinou zhoršení jakosti výrobku, - musí při manipulaci dbát bezpečnostních předpisů Sestavení a umístění závěsů se řídí projektem zařízení. 4.2 Postup montáže Podle projektu se rozměří rozmístění závěsů. Vyvrtají se otvory pro hmoždinky ve stropě, případně jiné konstrukci a hmoždinky se narazí. Do hmoždinek se našroubují závitové tyče. Na takto připevněné závitové tyče se nasunou závěsy s gumovým tlumičem s ocelovou podložkou. Potom se na závitové tyče našroubuje matice (pokud si to situace vyžaduje, nebo je-li to předepsáno v dokumentaci, opatří se závitové tyče dvěmi maticemi). Závěsy na celé trase potrubí se nastaví (vyrovnají) přesně do stejné výšky tak, aby hmotnost potrubí byla rovnoměrně rozložena. Vezme se díl potrubí, přišroubuje se ke klimajednotce nebo k předchozímu dílu potrubí a přitiskne se závěs L ke stěně potrubí a přišroubuje se min. čtyřmi TEXO šrouby, nebo min. čtyřmi ocelovými jednostrannými nýty s trnem (závěs je možné použít na vodorovné i svislé trasy potrubí). U závěsu Z se přitiskne závěs ke stěně potrubí tak, aby spodní (vodorovná) stěna potrubí ležela na spodním ohybu závěsu a přišroubuje se min. dvěma TEXO šrouby na spodní straně a min. dvěma TEXO šrouby na boční straně potrubí, nebo min. stejným počtem ocelových jednostranných nýtů s trnem (závěs je možné použít jen na vodorovné trasy potrubí). U závěsu V je postup montáže obdobný. Závitové tyče musí být předem upraveny na potřebnou délku. Závěs se přizpůsobí příslušnému průměru potrubí, nasune na závitovou tyč, našroubují se matice M6 nebo M8, kruhové potrubí se přitiskne k závěsu a přišroubuje se min. čtyřmi TEXO šrouby, nebo min. čtyřmi nýty s trnem. Počet TEXO šroubů nebo ocelových jednostranných nýtů s trnem je též závislý na tloušťce potrubí a na velikosti (hmotnosti) zavěšovaných dílů potrubí

7 Příloha 1 ke KM 0055/02a Obr. 1 Připevnění závěsu L na potrubí Obr. 2 Připevnění závěsu Z na potrubí Obr. 3 Připevnění závěsu V na potrubí 5 LIKVIDACE 5.1 Po uplynutí životnosti závěsů a jejich následné likvidaci je nutné postupovat podle předpisů platných v zemi jejich uživatele. 5.2 Použité materiály a jejich likvidace: - díly z pozinkovaného plechu - šrotace - gumové tlumiče - akreditovaná firma - 4 -

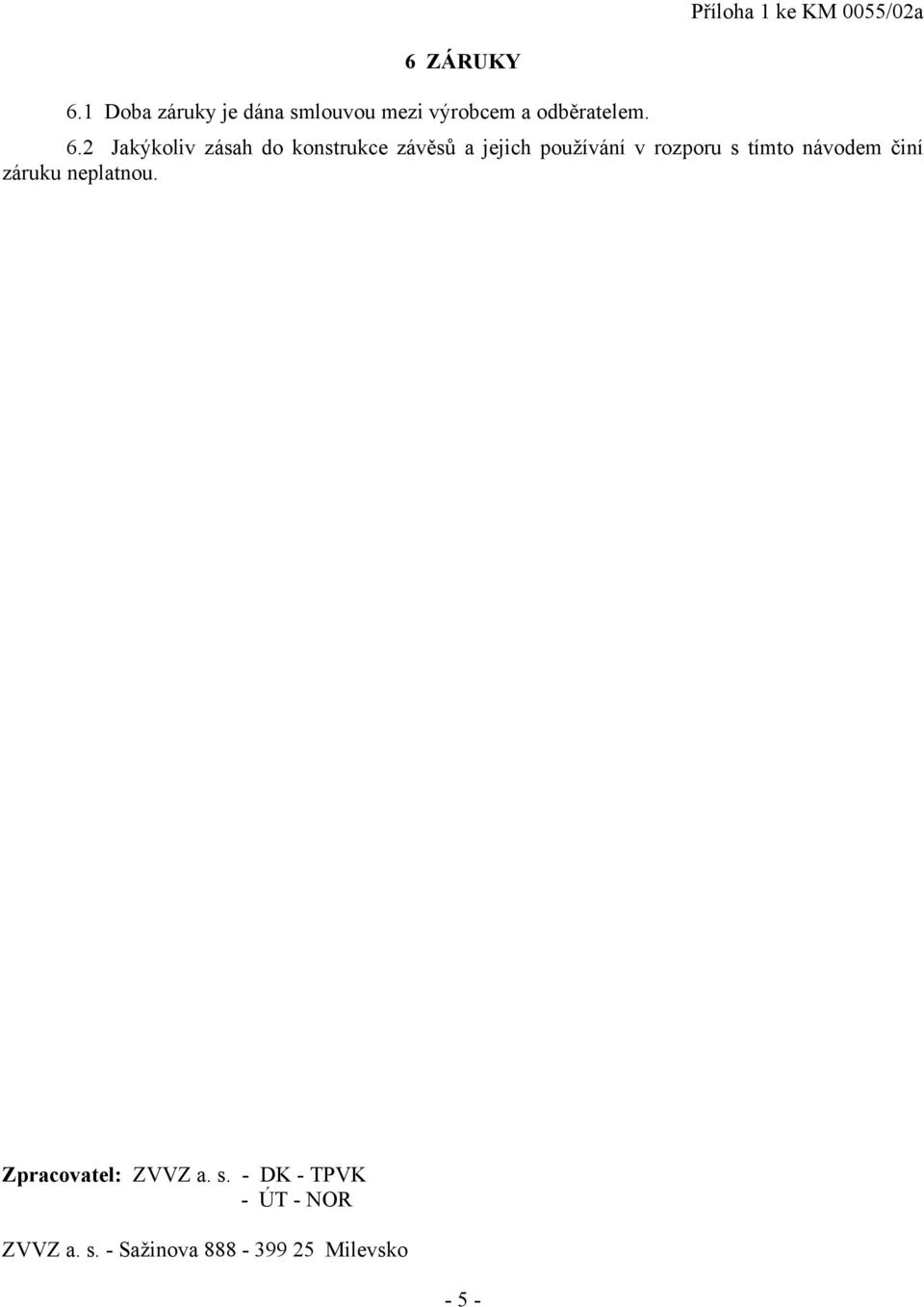

8 Příloha 1 ke KM 0055/02a 6 ZÁRUKY 6.1 Doba záruky je dána smlouvou mezi výrobcem a odběratelem. 6.2 Jakýkoliv zásah do konstrukce závěsů a jejich používání v rozporu s tímto návodem činí záruku neplatnou. Zpracovatel: ZVVZ a. s. - DK - TPVK - ÚT - NOR ZVVZ a. s. - Sažinova Milevsko - 5 -
