114 51 GP, 114 51 AP 114 51 AP GP Snímače relativního a absolutního tlaku SMART - INPRES 51 Použití snímač INPRES 51 AP je určen k přesnému měření absolutního tlaku v odplynovacích a destilačních

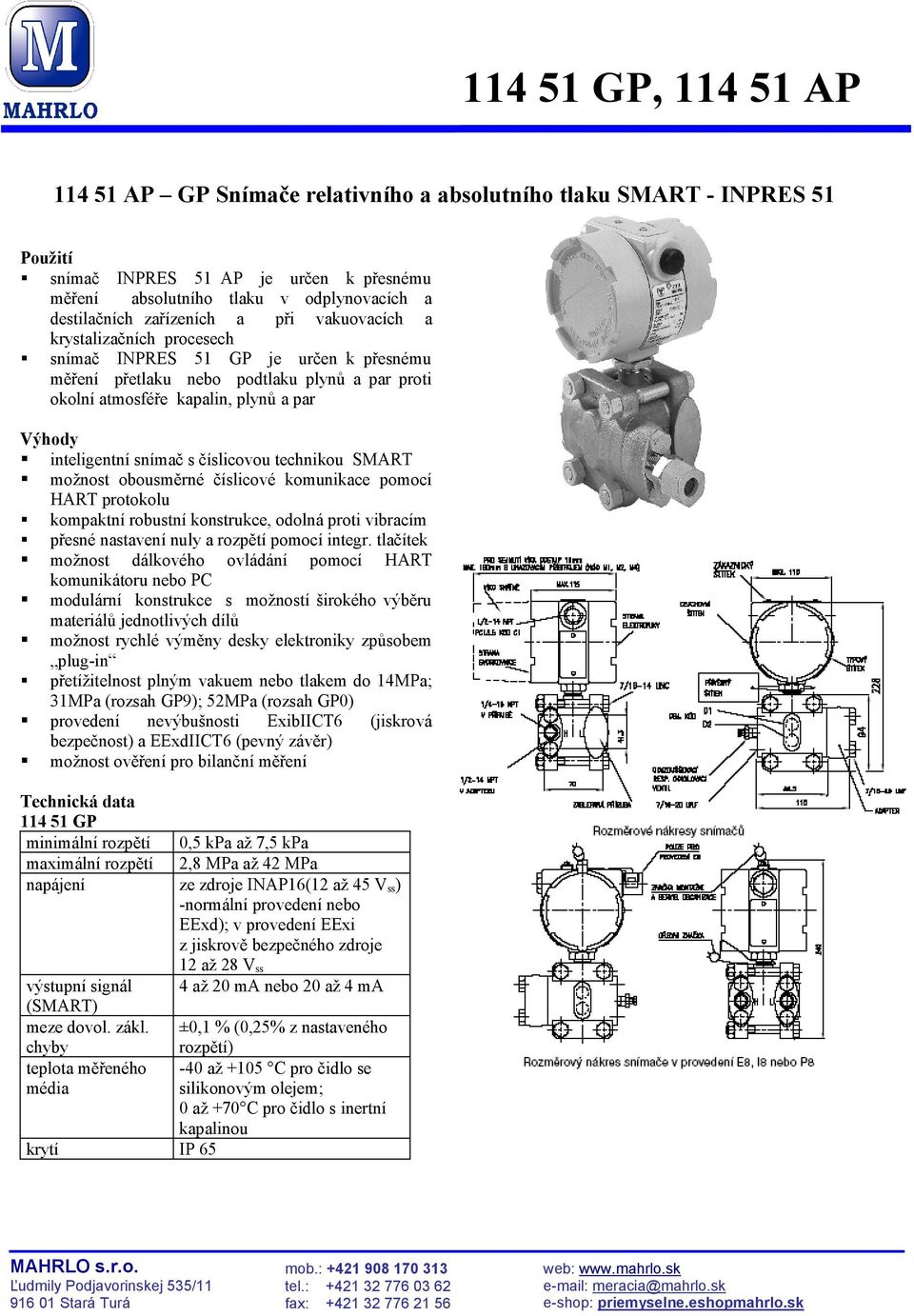

1 GP, AP AP GP Snímače relativního a absolutního tlaku SMART - INPRES 51 Použití snímač INPRES 51 AP je určen k přesnému měření absolutního tlaku v odplynovacích a destilačních zařízeních a při vakuovacích a krystalizačních procesech snímač INPRES 51 GP je určen k přesnému měření přetlaku nebo podtlaku plynů a par proti okolní atmosféře kapalin, plynů a par Výhody inteligentní snímač s číslicovou technikou SMART možnost obousměrné číslicové komunikace pomocí HART protokolu kompaktní robustní konstrukce, odolná proti vibracím přesné nastavení nuly a rozpětí pomocí integr. tlačítek možnost dálkového ovládání pomocí HART komunikátoru nebo PC modulární konstrukce s možností širokého výběru materiálů jednotlivých dílů možnost rychlé výměny desky elektroniky způsobem plug-in přetížitelnost plným vakuem nebo tlakem do 14MPa; 31MPa (rozsah GP9); 52MPa (rozsah GP0) provedení nevýbušnosti ExibIICT6 (jiskrová bezpečnost) a EExdIICT6 (pevný závěr) možnost ověření pro bilanční měření Technická data GP minimální rozpětí 0,5 kpa až 7,5 kpa maximální rozpětí 2,8 MPa až 42 MPa napájení ze zdroje INAP16(12 až 45 V ss ) -normální provedení nebo EExd); v provedení EExi z jiskrově bezpečného zdroje 12 až 28 V ss výstupní signál 4 až 20 ma nebo 20 až 4 ma (SMART) meze dovol. zákl. ±0,1 % (0,25% z nastaveného chyby teplota měřeného média krytí IP 65 rozpětí) -40 až +105 C pro čidlo se silikonovým olejem; 0 až +70 C pro čidlo s inertní kapalinou MAHRLO s.r.o. Ľudmily Podjavorinskej 535/ Stará Turá mob.: tel.: fax: web: meracia@mahrlo.sk e-shop: priemyselne.eshopmahrlo.sk

inteligentní snímač s číslicovou technikou SMART možnost obousměrné číslicové komunikace pomocí HART protokolu kompaktní robustní konstrukce, odolná proti vibracím přesné nastavení nuly a rozpětí

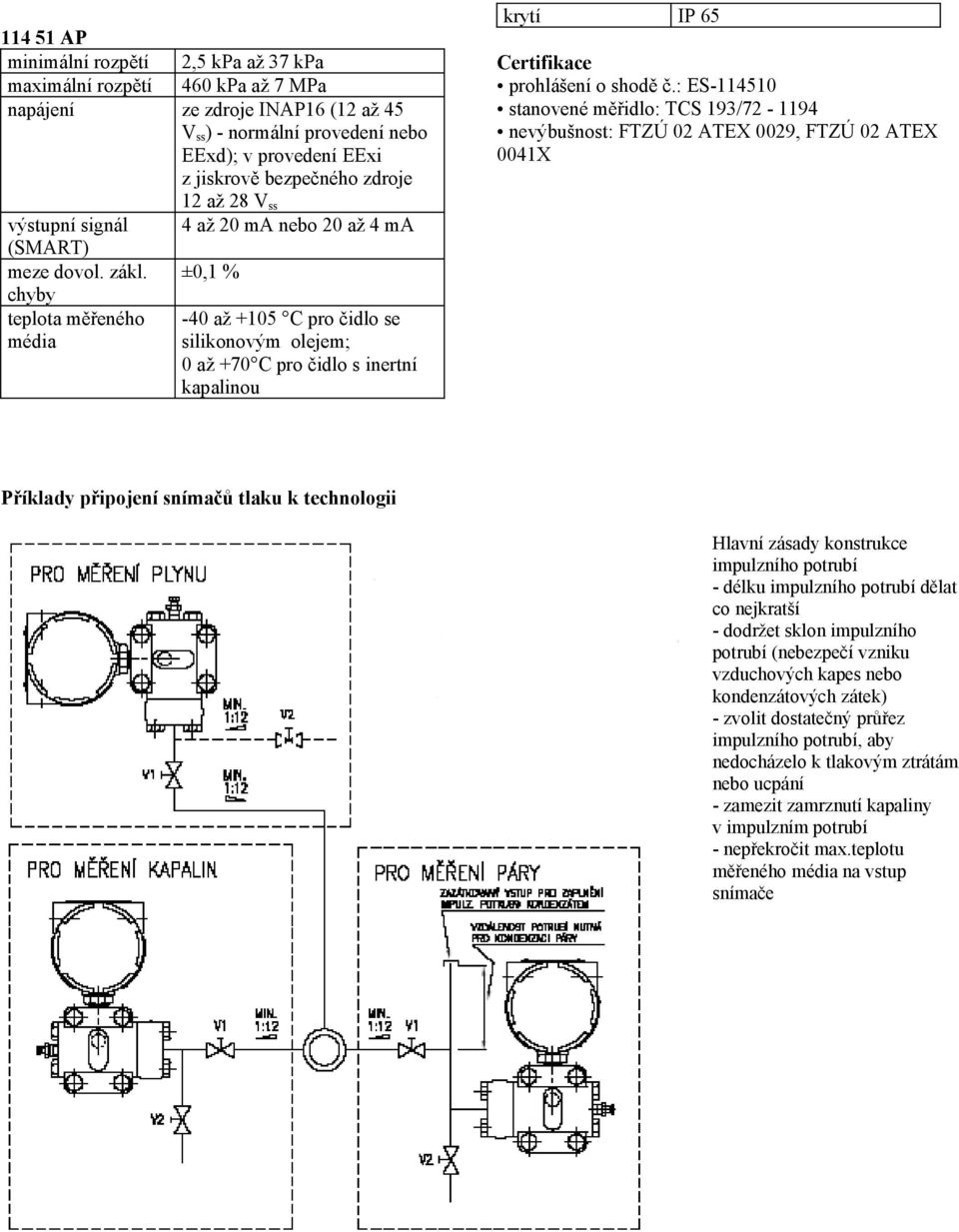

2 AP minimální rozpětí 2,5 kpa až 37 kpa maximální rozpětí 460 kpa až 7 MPa napájení ze zdroje INAP16 (12 až 45 V ss ) - normální provedení nebo EExd); v provedení EExi z jiskrově bezpečného zdroje 12 až 28 V ss výstupní signál 4 až 20 ma nebo 20 až 4 ma (SMART) meze dovol. zákl. ±0,1 % chyby teplota měřeného -40 až +105 C pro čidlo se média silikonovým olejem; 0 až +70 C pro čidlo s inertní kapalinou krytí IP 65 Certifikace prohlášení o shodě č.: ES stanovené měřidlo: TCS 193/ nevýbušnost: FTZÚ 02 ATEX 0029, FTZÚ 02 ATEX 0041X Příklady připojení snímačů tlaku k technologii Hlavní zásady konstrukce impulzního potrubí - délku impulzního potrubí dělat co nejkratší - dodržet sklon impulzního potrubí (nebezpečí vzniku vzduchových kapes nebo kondenzátových zátek) - zvolit dostatečný průřez impulzního potrubí, aby nedocházelo k tlakovým ztrátám nebo ucpání - zamezit zamrznutí kapaliny v impulzním potrubí - nepřekročit max.teplotu měřeného média na vstup snímače

±0,1 % chyby teplota měřeného -40 až +105 C pro čidlo se média silikonovým olejem; 0 až +70 C pro čidlo s inertní kapalinou krytí IP 65 Certifikace prohlášení o shodě č.

3 Příklady připojení snímačů tlaku k technologii

4 Objednací kód AP AP snímač absolutního tlaku SMART INPRES 51 rozpětí rozsahu měření 4 2,50 až 37,0kPa 5 12,50 až 186,0kPa 6 46,00 až 700,0kPa 7 0,14 až 2,1MPa 8 0,46 až 7,0MPa výstupní signál [ma] S 4 až 20mA použité materiály příruby a odvzdušň. oddělov. kapalná adapter ventil membrány náplň SST silik.olej Hastelloy C-276 silik.olej Monel silik.olej Hastelloy C HastelloyC-276 sil.olej 33 Hastelloy C Hastelloy C Hastelloy C-276 sil.olej 44 Monel Monel Monel silik.olej příslušenství, zvláštní provedení, nevýbušné provedení C1 závity pro kabelové ucpávkové vývodky 2xPg 13,5 CZ1 jedna kabelová ucpávková vývodka a jedna zátka CZ2 dvě kabelové ucpávkové vývodky M1 ukazovací přístroj s lineární stupnicí 0 až 100% * M4 digitální ukazovací přístroj, 4místný LCD * B1 úhlový držák se třmenem pro 2 trubku B2 úhlový držák pro montáž na stěnu B3 držák plochý se třmenem pro trubku D1 boční odvzdušňovací ventil nahoře D2 boční odvzdušňovací ventil dole D3 bez adaptérů DZ1 navařovací kuželka z uhlíkové oceli DZ2 navařovací kuželka z nerezové oceli I8 jiskrová bezpečnost EExibIICT5 E8 pevný závěr EExdIICT6 ** L4 šrouby a matice pro příruby a adaptér z oceli 316 SST W2 O-kroužky ve styku s měřenou tekutinou z materiálu Buna-N W3 O-kroužky ve styku s měřenou tekutinou z materiálu etylpropylenu P1 zkouška statickým tlakem 14 MPa P2 zvýšený stupeň čistoty P8 ověření pro bilanční měření EM2 nastavení rozsahu měření dle požadovaných parametrů BZS zákaznický štítek vyplněný dle objednávky Příklad objednávky: AP 8S22 M1 I8 EM2 (0-2,5MPa) BZS (744,01 A) *...NE pro E8 *...NE pro M1, M GP GP snímač relativního tlaku SMART INPRES 51 rozpětí rozsahu měření 3 0,50 až 7,5kPa 4 2,50 až 37,0kPa 5 12,50 až 186,0kPa 6 46,00 až 700,0kPa 7 0,14 až 2,1MPa 8 0,46 až 7,0MPa 9 1,40 až 21,0MPa 0 2,80 až 42,0MPa výstupní signál [ma] S 4 až 20mA použité materiály příruby a odvzdušň. oddělov. kapalná adapter ventil membrány náplň SST silik.olej Hastelloy C-276 silik.olej Monel silik.olej Tantal silik.olej Hastelloy C HastelloyC-276 sil.olej 33 Hastelloy C Hastelloy C Hastelloy C-276 sil.olej 35 Hastelloy C Hastelloy C Tantal silik.olej 44 Monel Monel Monel silik.olej 2A SST inertní kap. 2B Hastelloy C-276 inert.kap. 2D Tantal inertní kap. 7B Hastelloy C Hastelloy C-276inert.kap. 3B Hastelloy C Hastel. C Hastelloy C-276 inert.kap. 3D Hastelloy C Hastelloy C Tantal inertní kap. příslušenství, zvláštní provedení, nevýbušné provedení C1 závity pro kabelové ucpávkové vývodky 2xPg 13,5 CZ1 jedna kabelová ucpávková vývodka a jedna zátka CZ2 dvě kabelové ucpávkové vývodky M1 ukazovací přístroj s lineární stupnicí 0 až 100%* M4 digitální ukazovací přístroj, 4místný LCD* B1 úhlový držák se třmenem pro 2 trubku B2 úhlový držák pro montáž na stěnu B3 držák plochý se třmenem pro trubku D1 boční odvzdušňovací ventil nahoře D2 boční odvzdušňovací ventil dole D3 bez adaptérů DZ1 navařovací kuželka z uhlíkové oceli DZ2 navařovací kuželka z nerezové oceli I8 jiskrová bezpečnost EExibIICT5 E8 pevný závěr EExdIICT6 ** L4 šrouby a matice pro příruby a adaptér z oceli 316 SST W2 O-kroužky ve styku s měřenou tekutinou z materiálu Buna-N W3 O-kroužky ve styku s měřenou tekutinou z materiálu etylpropylenu P1 zkouška statickým tlakem 14 MPa (rozsahy 3-8), 31MPa (rozsah 9), 52MPa (rozsah 0) P2 zvýšený stupeň čistoty P2S stupeň čistoty pro kyslík P8 ověření pro bilanční měření EM2 nastavení rozsahu měření dle požadovaných parametrů BZS zákaznický štítek vyplněný dle požadavku V1 reverzovaný výstupní signál 20 až 4mA Příklad objednávky: GP 8S22 M1 I8 EM2

olej 24 42 2942 17 246 Monel silik.olej 73 42 2942 Hastelloy C HastelloyC-276 sil.olej 33 Hastelloy C Hastelloy C Hastelloy C-276 sil.olej 44 Monel Monel Monel silik.

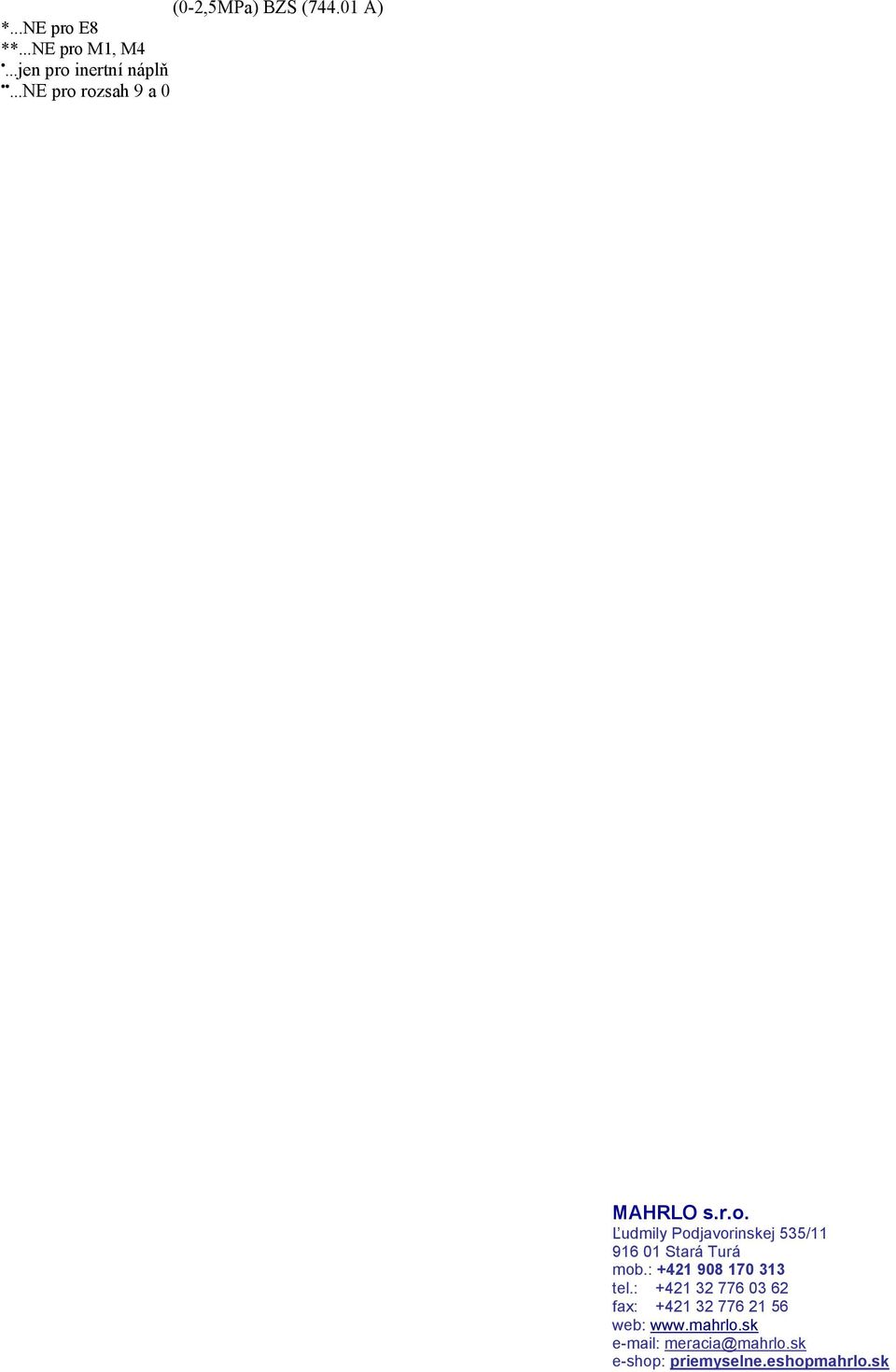

5 (0-2,5MPa) BZS ( A) *...NE pro E8 **...NE pro M1, M4...jen pro inertní náplň...ne pro rozsah 9 a 0 MAHRLO s.r.o. Ľudmily Podjavorinskej 535/ Stará Turá mob.: tel.: fax: web: meracia@mahrlo.sk e-shop: priemyselne.eshopmahrlo.sk

: +421 908 170 313 tel.: +421 32 776 03 62 fax: +421 32 776 21 56 web: www.
