Připojovací spára. Systémové řešení. Pracovní postup

Transkript

1 Připojovací spára Systémové řešení Pracovní postup

2 Působící vlivy

3 Základní požadavky Nulová průvzdušnost spáry Vodotěsnost Dilatační schopnost Tepelně a zvukově izolační schopnost => Dlouhá životnost celku!

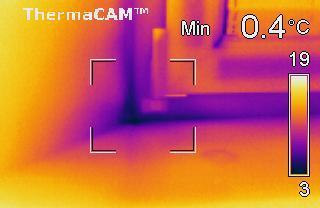

4 Nerespektování požadavků = Vznik závad Plísně Koroze kování a nedovíravost křídel Špatná tepelná izolace Zavlhlá místa tepelných mostů Praskliny nebo odpadávající omítka v okolí otvorové výplně riziko zatékání

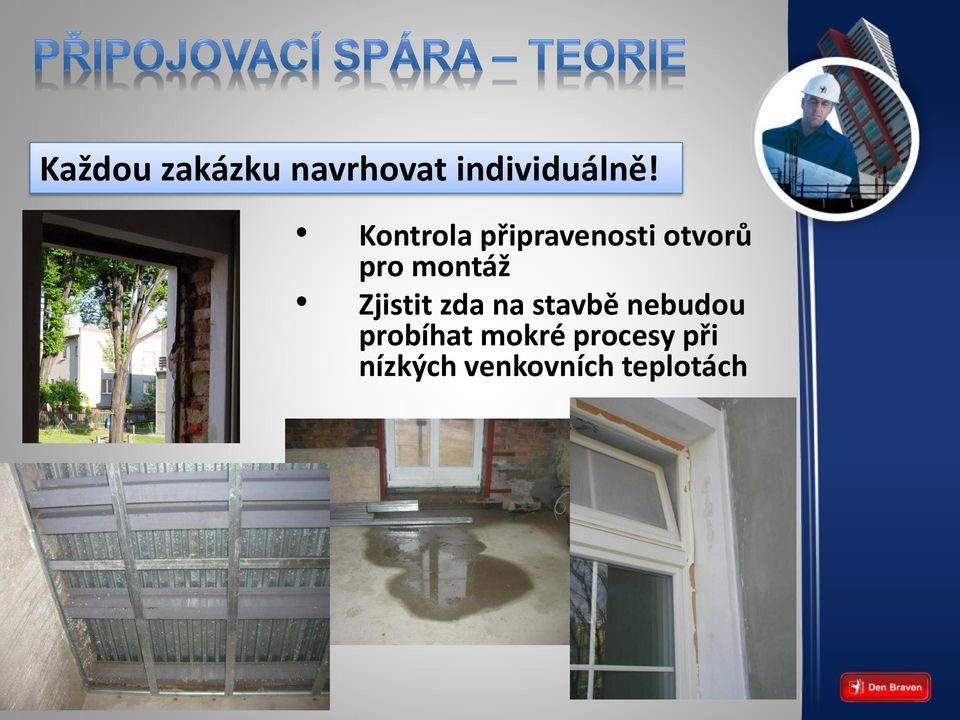

5 Každou zakázku navrhovat individuálně! Kontrola připravenosti otvorů pro montáž Zjistit zda na stavbě nebudou probíhat mokré procesy při nízkých venkovních teplotách

6 Každou zakázku navrhovat individuálně! Špatná volba materiálů pro připojovací spáru tj. bez pásek Nerespektování požadavků dané způsobem užívání objektu pro zvolený typ a účel okenního systému (ne vždy jsou použitelné všechny typy pásek)

7 Každou zakázku navrhovat individuálně! Volba prvků 3D systému je závislá na: a) typu ostění, b) jeho svislosti a c) polohy umístění otvorové výplně v ostění. (do zalomeného ostění nelze použít těsnící pásky EXTERIÉR, ale Komprimačních pásek)

8 Každou zakázku navrhovat individuálně! Zohlednit vliv polohy výplně v ostění Te=-15 C Ti= 20 C Izoterma rosného bodu Riziko vzniku plísní

9 Te=-15 C Ti= 20 C Izoterma rosného bodu Riziko vzniku plísní

10 Te=-15 C Ti= 20 C Izoterma rosného bodu Riziko vzniku plísní

11 Zdroje vlhkosti v domácnosti dospělý člověk lehká činnost g/h, vaření g/h, sprcha 2600 g/h, sušení prádla g/h, rostliny 5-20 g/h atd. Podle kvalifikovaných odhadů se vyprodukuje v průměru ve čtyřčlenné domácnost 8,0 až 15,0 litrů vodní páry denně.

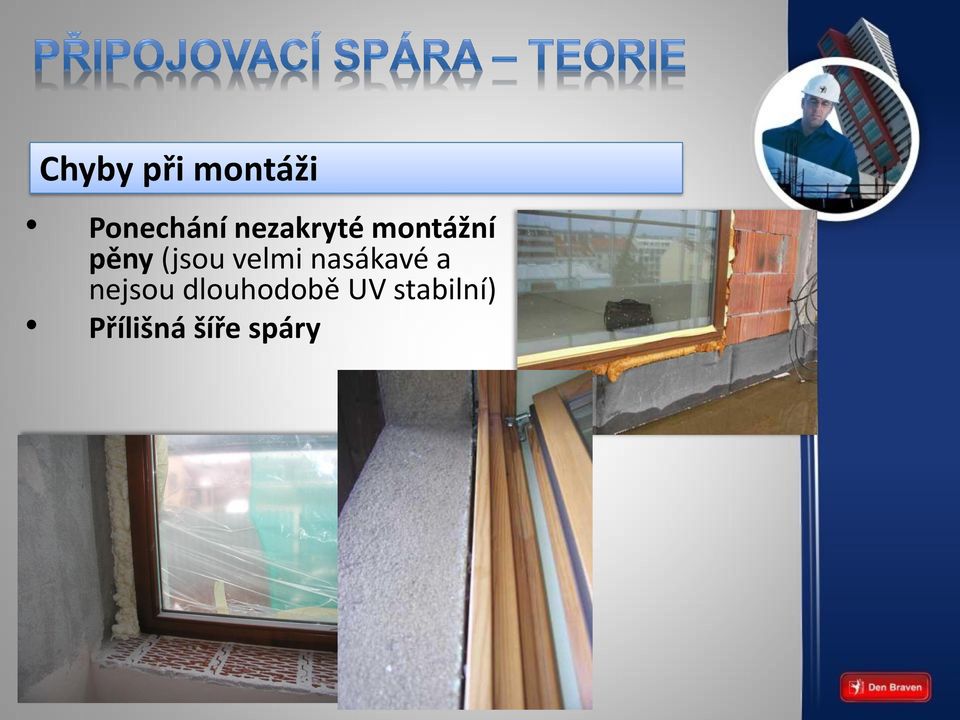

12 Chyby při montáži Ponechání nezakryté montážní pěny (jsou velmi nasákavé a nejsou dlouhodobě UV stabilní) Přílišná šíře spáry

13 Chyby při montáži Chybně osazený parapet (ponechání původního parapetu, bez min. přesahu 30 mm mimo vnější líc stavby, neumožnění napojení ETICS) Nezvlčené ostění a rám otvorové výplně před použitím montážní pěny Chyby při osazování otvorových výplní tvoří Až 35% reklamací připadají na montáž výplně

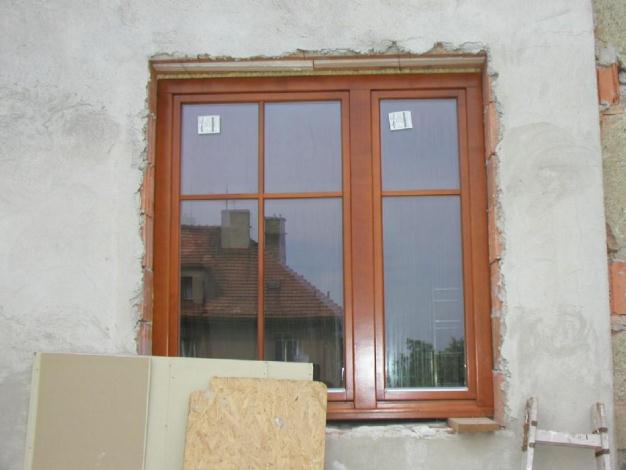

14 Chyby při montáži

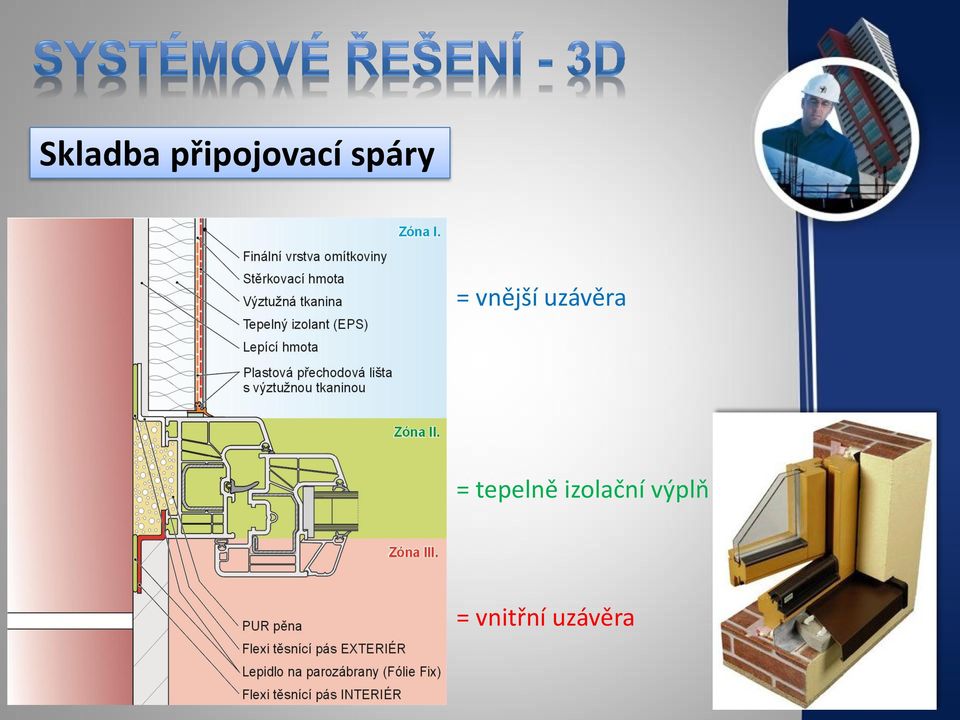

15 Skladba připojovací spáry = vnější uzávěra = tepelně izolační výplň = vnitřní uzávěra

16 Skladba v připojovací Kondenz. spáře (od INT do vodní páry EXT) ve skladbě PUR PUR s redistribuci vlhkosti pás INT, PUR, pás EXT pás INT, PUR, pás EXT + 4cm izolant EPS pás INT, PUR, pás EXT + 5cm izolant EPS ano ano Tepelný odpor konstrukce R [m 2 K/W] 2,04 (pouze dočasně, do nasycení PUR vodní párou) 0,83 (PUR pěna nasycena vodní parou) Množství odpařitelné vodní páry zkondenzované množství vodní páry Není splněno Není splněno Vnitřní povrchová teplota T si,p [ C] 16,56 Teplotní faktor vnitřního povrchu - požadavek Je splněn pouze dočasně 12,22 Není splněn ne 2,04-16,56 Je splněn ne 3,05-17,78 Je splněn ne 3,30-17,98 Je splněn

17 Mc,a = 8,6 kg/m2,rok Mev,a = 6,7 kg/m2,rok

18

19

20 Flexi těsnicí okenní pás INTERIÉR Fleci těsnicí okenní pás EXTERIÉR Flexi těsnicí okenní pás DUO Lepidlo na parozábrany Flexi těsnicí okenní pás INTERIÉR, typ W Flexi těsnicí okenní pás EXTERIÉR, typ W Flexi těsnicí okenní pás DUO SMART Kompresní pásky Flexi těsnicí okenní pás INTERIÉR, typ E Flexi těsnicí okenní pás EXTERIÉR, typ E Páska FLEECEBAND

21 Tepelně-vlhkostní mikroklima budov Flexi těsnicí okenní pás INTERIÉR typ E Flexi těsnicí okenní pás INTERIÉR typ W 21

22 Tepelně-vlhkostní mikroklima budov Flexi těsnicí okenní pás EXTERIÉR typ E Flexi těsnicí okenní pás EXTERIÉR typ W 22

23 Tepelně-vlhkostní mikroklima budov Flexi těsnicí okenní pás DUO Flexi těsnicí okenní pás DUO SMART 23

24 Tepelně-vlhkostní mikroklima budov Kompresní páska Lepidlo na parozábrany Flexi těsnicí okenní pás INTERIÉR 24

25 Kompresní páska Lepidlo na parozábrany Flexi těsnicí okenní pás INTERIÉR 25

26 Tepelně-vlhkostní mikroklima budov Kompresní páska Fleeceband 26

27

28 Levnější prevence než sanace - náklady Pravidelné odstraňování plísní (desinfekce + malířské potřeby + brousitelné stěrkové tmely = 200 až 500 Kč/rok) Nedoléhavost křídel až po výměnu kování způsobenou korozí (výměna kování = 800 až 1500 Kč/ks) Ztráty způsobené špatnou izolací PUR pěny (tep. ztráta připoj. spárou u jednoho okna až 1 kwh/m2.a) Praskliny nebo odpadávající omítka v okolí otvorové výplně riziko zatékání (zednické práce 200 kč/hod.) Zavlhlá místa tepelných mostů
