1 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY CHLAZENÍ A TOPENÍ CENÍK A KATALOG 2019/

2 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY OBSAH 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE ELEKTRICKÉ SPECIFIKACE JEDNOTEK 4 PŘÍSLUŠENSTVÍ PRO KLIMATIZACI 6 PROČ CHLADIVO R32? 7 FILTRACE NANOE TM A PM 2,5 7 NÁSTĚNNÉ JEDNOTKY HRD (PRO EXTRÉMNÍ TEPLOTY) 7 NÁSTĚNNÉ JEDNOTKY HKD 8 NÁSTĚNNÉ JEDNOTKY CS 8 NÁSTĚNNÉ JEDNOTKY VZ (EXTRA LUXUS) AKUMULACE TEPLA 8 NÁSTĚNNÉ JEDNOTKY ETHEREA Z, XZ (LUXUS) 9 NÁSTĚNNÉ JEDNOTKY TZ (STANDARD INVERTER) 9 NÁSTĚNNÉ JEDNOTKY FZ (BASIC INVERTER) 10 NÁSTĚNNÉ JEDNOTKY TKEA (CHLAZENÍ TECHNOLOGIÍ) 10 MOBILNÍ JEDNOTKY MHF 11 MOBILNÍ JEDNOTKY CP 11 OKENNÍ JEDNOTKY WFD 11 PARAPETNĚ PODSTROPNÍ JEDNOTKY FDM 12 PARAPETNĚ PODSTROPNÍ NÍZKOTEPLOTNÍ JEDNOTKY FWDB 12 PARAPETNĚ PODSTROPNÍ JEDNOTKY CUA 12 PARAPETNÍ JEDNOTKY XBD 13 PARAPETNÍ JEDNOTKY UFE 13 SPLIT SYSTÉMY VODOU CHLAZENÉ (GCAO N) 13 KAZETOVÉ JEDNOTKY CDM 14 KAZETOVÉ JEDNOTKY CCA 15 KAZETOVÉ JEDNOTKY UB4 15 POTRUBNÍ STŘEDOTLAKÉ JEDNOTKY DLSE + VAV 16 POTRUBNÍ STŘEDOTLAKÉ JEDNOTKY DDM 17 POTRUBNÍ JEDNOTKY CTA/CTB 18 POTRUBNÍ JEDNOTKY UD3 18 MULTISPLIT SYSTÉMY YDZC (2x1, 3x1, 4x1, 5x1) 19 MULTISPLIT SYSTÉMY MULTI COU (2x1, 3x1, 4x1, 5x1) 20 MULTISPLIT SYSTÉMY FREE MULTI Z (2x1, 3x1, 4x1, 5x1) 21 KOMERČNÍ SYSTÉMY PACi STANDARD (SPLIT, TWIN) 24 KOMERČNÍ SYSTÉMY PACi ELITE (SPLIT, TWIN, TRIPLE, DOUBLE TWIN) 25 PORUCHOVÉ KÓDY NA OVLADAČI PANASONIC PACI (AHU KIT PAH2) 26 PŘÍSLUŠENSTVÍ PRO SYSTÉMY PACi 28 PANASONIC PRO CLUB 29 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY VRF SYSTÉMY FLOWLOGIC (ELEKTRICKÉ) 30 VRF SYSTÉMY CMV (ELEKTRICKÉ) 31 VRF SYSTÉMY ECOi EX (ELEKTRICKÉ), ECO G (PLYNOVÉ) 37 KONDENZAČNÍ JEDNOTKY S PLYNULÝM ŘÍZENÍM VÝKONU 37 KONDENZAČNÍ JEDNOTKY S PLYNULÝM ŘÍZENÍM VÝKONU 38 PRŮMYSLOVÉ SYSTÉMY 40 KONDENZAČNÍ JEDNOTKY (BEZ AHU KITU SKOKOVÉ ŘÍZENÍ VÝKONU) 40 2

3 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI PORUCHOVÉ KÓDY NA OVLADAČI AQUAREA 41 ELEKTRICKÉ SPECIFIKACE JEDNOTEK AQUAREA 42 TEPELNÁ ČERPADLA PRO OHŘEV TUV TDF 44 TEPELNÁ ČERPADLA PRO OHŘEV TUV AQUAREA DHW 44 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI (MONOBLOK) PAC HOME 44 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI (MONOBLOK) PAC HOME+ 45 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI (MONOBLOK) PAC BT 45 TEPELNÁ ČERPADLA PRO DOMÁCNOST (BIBLOK) PAC BT SPLIT (BEZ NÁDRŽE TUV) 46 TEPELNÁ ČERPADLA PRO DOMÁCNOST (BIBLOK) PAC BTE SPLIT (S NÁDRŽÍ TUV) 46 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI (MONOBLOK) AQUAREA 47 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI (BIBLOK) AQUAREA 48 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI PAC PŘÍSLUŠENSTVÍ 50 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI AQUAREA PŘÍSLUŠENSTVÍ 51 4 VODNÍ SYSTÉMY, FANCOILY FANCOILY 53 VZDUCHEM CHLAZENÉ CHLADIČE VODY (KOMPAKTNÍ) 55 VZDUCHEM CHLAZENÁ TEPELNÁ ČERPADLA (KOMPAKTNÍ) 55 VZDUCHEM CHLAZENÁ TEPELNÁ ČERPADLA (MODULÁRNÍ ) 56 VODOU CHLAZENÉ CHLADIČE VODY 56 VODOU CHLAZENÁ TEPELNÁ ČERPADLA 56 CHLADIČE VODY BEZ KONDENZÁTORU 57 SUCHÉ CHLADIČE / KONDENZÁTORY 57 5 MONTÁŽNÍ PŘÍSLUŠENSTVÍ NÁSTĚNNÉ KONZOLE 58 NÁSTĚNNÉ KONZOLE S LIŠTOU 58 STŘEŠNÍ KONZOLE 58 PVC PODSTAVCE 58 MONTÁŽNÍ PÁSKY 58 ČERPADLA KONDENZÁTU 60 MANOMETRY 60 ČERPADLO KONDENZÁTU 61 CHLADÍRENSKÉ MĚDĚNÉ POTRUBÍ S IZOLACÍ 61 3

4 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY ELEKTRICKÉ SPECIFIKACE JEDNOTEK Průřezy a počty kabelů, jištění Označení a velikost jednotky HRD (split) HKD (split) FDM, XBD, CDM, DDM (split) YDZC, (multisplit) Přívod el. napájení El. napájení [f / V / Hz] Vnitřní Kabel Elektrické napájení Komunikace Jištění El. napájení [f / V / Hz] Venkovní * 20 A pro jednotku YDZC Údaje informativní. Za správný návrh průřezu kabelu a jištění odpovídá instalační firma. Potřebné vzít v úvahu délku kabelu, teploty okolí, lokální předpisy a jiné. Jističe s motorickou charakteristikou (C, D). Kabel Jištění Funkce kabelů Propojovací kabel 009 do venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 10 A fáze, nula, zem 5 x 1,5 mm 2 2 x fáze, nula, zem, komunikace 012 do venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 10 A fáze, nula, zem 5 x 1,5 mm 2 2 x fáze, nula, zem, komunikace 009 do venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 16 A fáze, nula, zem 5 x 1,5 mm 2 2 x fáze, nula, zem, komunikace 012 do venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 16 A fáze, nula, zem 5 x 1,5 mm 2 2 x fáze, nula, zem, komunikace 018 do venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 16 A fáze, nula, zem 5 x 1,5 mm 2 2 x fáze, nula, zem, komunikace 024 do venkovní jednotky 1 / 230 / 50 3 x 2,5 mm 2 20 A fáze, nula, zem 5 x 1,5 mm 2 2 x fáze, nula, zem, komunikace 012 do venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 16 A fáze, nula, zem 4 x 1,5 mm 2 fáze, nula, zem, komunikace 018 do vnitřní i venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 10 A 1 / 230 / 50 3 x 2,5 mm 2 16 A fáze, nula, zem 2 x 0,5 mm 2 (stíněný) 2 x komunikace 024 do vnitřní i venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 10 A 1 / 230 / 50 3 x 2,5 mm 2 20 A fáze, nula, zem 2 x 0,5 mm 2 (stíněný) 2 x komunikace 036 H11 do vnitřní i venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 10 A 1 / 230 / 50 3 x 4,0 mm 2 32 A fáze, nula, zem 2 x 0,5 mm 2 (stíněný) 2 x komunikace 036 H13 do vnitřní i venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 10 A 3 / 400 / 50 5 x 2,5 mm 2 20 A 3 x fáze, nula, zem 2 x 0,5 mm 2 (stíněný) 2 x komunikace 048 H13 do vnitřní i venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 10 A 3 / 400 / 50 5 x 4,0 mm 2 25 A 3 x fáze, nula, zem 2 x 0,5 mm 2 (stíněný) 2 x komunikace 060 H13 do vnitřní i venkovní jednotky 1 / 230 / 50 3 x 1,5 mm 2 10 A 3 / 400 / 50 5 x 4,0 mm 2 25 A 3 x fáze, nula, zem 2 x 0,5 mm 2 (stíněný) 2 x komunikace 2 18 do venkovní jednotky 1 / 230 / 50 3 x 2,5 mm 2 16 A fáze, nula, zem 2 x (4 x 1,5 mm 2 ) 2 x (fáze, nula, zem, komunikace) 3 27 do venkovní jednotky 1 / 230 / 50 3 x 2,5 mm 2 20 A / 16 A* fáze, nula, zem 3 x (4 x 1,5 mm 2 ) 3 x (fáze, nula, zem, komunikace) 4 30 do venkovní jednotky 1 / 230 / 50 3 x 2,5 mm 2 20 A fáze, nula, zem 4 x (4 x 1,5 mm 2 ) 4 x (fáze, nula, zem, komunikace) 5 42 do venkovní jednotky 1 / 230 / 50 3 x 4,0 mm 2 32 A fáze, nula, zem 5 x (4 x 1,5 mm 2 ) 5 x (fáze, nula, zem, komunikace) Funkce kabelů pro uchycení venkovních jednotek na konzoly Venkovní jednotky split 009 A x B 012 A x B 018 A x B 024 A x B 036 A x B 048, 060 A x B YRD, YDM 514 x x x x x x 404 YKD x x 298* 514 x x 350 * YKD 012 (2017 7SP062875) má rozměr 514 x 340 mm, YKD 012 (2018 7SP062911) má rozměr 487 x 298 mm B Venkovní jednotky multisplit 2 18 A x B 3 27, 4 30 A x B 5 42 A x B YDZC 540 x x x 403 ELEKTRICKÉ SPECIFIKACE JEDNOTEK Průřezy a počty kabelů, jištění Velikost jednotky Elektrické napájení IU / OU (f, V, Hz) Přívod el. napájení Vnitřní Elektrické napájení Komunikace Venkovní Typ kabelu Jištění Typ kabelu [mm 2 ] Jištění Funkce kabelů Propojovací kabel [mm 2 ] Funkce kabelů CU-25 1/230/50 / IU 3 x 1,5 mm2 10 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace CU-35 1/230/50 / IU 3 x 1,5 mm2 10 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace CU-51 1/230/50 / IU 3 x 1,5 mm2 16 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace CU-70 / 1/230/50 OU 3 x 2,5 20 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 18HDR4 1/230/50 / IU 3 x 2,5 mm2 16 A fáze, nula, zem 4 x 2,5 fáze, nula, zem, komunikace 24HDR4 1/230/50 / IU 3 x 2,5 mm2 20 A fáze, nula, zem 4 x 2,5 fáze, nula, zem, komunikace 36HDR4 1/230/50 / 1/230/50 IU aj OU 3 x 1,5 mm2 10 A 3 x 4,0 32 A fáze, nula, zem 3 x 1,5 fáze, nula, komunikace 48HZDR4 1/230/50 / 3/400/50 IU aj OU 3 x 1,5 mm2 10 A 5 x 2,5 20 A fáze, nula, zem 3 x 1,5 fáze, nula, komunikace 55HZDR4 1/230/50 / 3/400/50 IU aj OU 3 x 1,5 mm2 10 A 5 x 2,5 20 A fáze, nula, zem 3 x 1,5 fáze, nula, komunikace C2OU / 1/230/50 OU 3 x 2,5 16 A fáze, nula, zem 2 x (4 x 1,5) fáze, nula, zem, komunikace C3OU / 1/230/50 OU 3 x 2,5 20 A fáze, nula, zem 3 x (4 x 1,5) fáze, nula, zem, komunikace C4OU / 1/230/50 OU 3 x 4,0 32 A fáze, nula, zem 4 x (4 x 1,5) fáze, nula, zem, komunikace C5OU / 1/230/50 OU 3 x 4,0 32 A fáze, nula, zem 5 x (4 x 1,5) fáze, nula, zem, komunikace IU vnitřní, OU venkovní. Údaje jsou informativní. Za správný návrh průřezu kabelu odpovídá instalační firma. Je potřebné vzít v úvahu délku kabelu, teploty okolí, lokální předpisy a jiné. Jištění jistič s motorickou charakteristikou (C, D) pro uchycení venkovních jednotek na konzoly B A Venkovní jednotky 18 A x B 24 A x B 36 A x B COU 590 x x x 360 Venkovní jednotky multisplit CxOU C2OU C3OU C4OU, C5OU CxOU 505 x x x 372 Venkovní jednotky split CU 25, CU 420 x x x 355 4

5 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY ELEKTRICKÉ SPECIFIKACE JEDNOTEK Průřezy a počty kabelů, jištění Velikost jednotky Elektrické napájení Komunikace Přívod el. napájení Vnitřní Venkovní Funkce kabelů Propojovací kabel Funkce kabelů 20, 25, 35, 42 (VZ, Z, XZ, FZ, BE, TKEA) CS 3 x 1,5 mm 2 fáze, nula, zem 4 x 1,5 mm 2 fáze, nula, zem, komunikace 20, 25, 35, 42 (TZ, UFE, UB4, UD3) CU 3 x 1,5 mm 2 fáze, nula, zem 4 x 1,5 mm 2 fáze, nula, zem, komunikace 50, 60, 71 (Z, XZ, FZ, BE, TKEA) CS 3 x 2,5 mm 2 fáze, nula, zem 4 x 2,5 mm 2 fáze, nula, zem, komunikace 50, 60, 71 (TZ, UFE, UB4, UD3) CU 3 x 2,5 mm 2 fáze, nula, zem 4 x 2,5 mm 2 fáze, nula, zem, komunikace 2Z35, 2Z41, 2Z50 (MULTI) CU 3 x 1,5 mm 2 fáze, nula, zem 2 x (4 x 1,5 mm 2 ) 2 x (fáze, nula, zem, komunikace) 3Z52, 3Z68 (MULTI) CU 3 x 2,5 mm 2 fáze, nula, zem 3 x (4 x 1,5 mm 2 ) 3 x (fáze, nula, zem, komunikace) 4Z68, 4Z80 (MULTI) CU 3 x 2,5 mm 2 fáze, nula, zem 4 x (4 x 1,5 mm 2 ) 4 x (fáze, nula, zem, komunikace) 5Z90 (MULTI) CU 3 x 4,0 mm 2 fáze, nula, zem 5 x (4 x 1,5 mm 2 ) 5 x (fáze, nula, zem, komunikace) 36 E5 (PACi) CS i CU 3 x 1,5 mm 2 3 x 2,5 mm 2 fáze, nula, zem 2 x 0,75 mm 2 (stíněný) 2 x komunikace 50 E5 až 71 E5 (PACi) CS i CU 3 x 2,5 mm 2 3 x 2,5 mm 2 fáze, nula, zem 2 x 0,75 mm 2 (stíněný) 2 x komunikace 100 E5 až 140 E5 (PACi) CS i CU 3 x 2,5 mm 2 3 x 4,0 mm 2 fáze, nula, zem 2 x 0,75 mm 2 (stíněný) 2 x komunikace 71 E8 až 140 E8 (PACi) CS i CU 3 x 2,5 mm 2 5 x 2,5 mm 2 3 x fáze, nula, zem 2 x 0,75 mm 2 (stíněný) 2 x komunikace 200 E8, 250 E8 (PACi) CS i CU 3 x 2,5 mm 2 5 x 4,0 mm 2 3 x fáze, nula, zem 2 x 0,75 mm 2 (stíněný) 2 x komunikace CS vnitřní, CU venkovní ; Údaje jsou informativní. Za správný návrh průřezu kabelu odpovídá instalační firma. Je potřebné vzít v úvahu délku kabelu, teploty okolí, lokální předpisy a jiné. Jistění* Velikost jednotky Elektrické napájení VZ, Z, XZ TZ, FZ, BE, TKEA UFE UB4, UD3 2Z, 3Z (MULTI) 4Z (MULTI) 5Z (MULTI) PEY1, PEY2, PACi STANDARD PE1, PE2, PACi ELITE Vnitřní Venkovní Vnitřní Venkovní 20, 25, 35 1 / 230 / 50 Hz 16 A 16 A 16 A 16 A 16 A 20 A 25 A 42, 50, 60 1 / 230 / 50 Hz 16 A 16 A 16 A 16 A 16 A 20 A 25 A 71 1 / 230 / 50 Hz 20 A 20 A 20 A 25 A 36 E5 1 / 230 / 50 Hz 10 A 16 A 50 E5 1 / 230 / 50 Hz 16 A 16 A 60 E5, 71 E5 1 / 230 / 50 Hz 16 A 20 A 16 A 20 A 100 E5 až 140 E5 1 / 230 / 50 Hz 16 A 32 A 16 A 32 A 71 E8 až 140 E8 3 / 400 / 50 Hz 16 A 16 A 16 A 16 A 200 E8, 250 E8 3 / 400 / 50 Hz 16 A 25 A pro uchycení venkovních jednotek na konzoly A B Venkovní jednotky split 20, 25 A x B 35 A x B 42 A x B 50 A x B 60, 71 A x B 36, 50 A x B 60, 71 A x B 100, 125, 140 A x B CU-VZ 570 x x 330 CU-Z 570 x x x x x 361 CU-TZ, CU-FZ, CU-BE 570 x x x x x 361 CU-TKEA 540 x x x x x 361 CU-Z*UBEA 570 x x x x 361 U-*PEY1 (PACi STANDARD) 608 x x 381 U-*PEY2 (PACi STANDARD) 570 x 330 U-*PE1 (PACi ELITE) 608 x x x , 250 A x B U-*PE2 (PACi ELITE) 570 x x x 412,5 Venkovní jednotky multisplit CU-2Z35, CU-2Z41, CU-2Z50 A x B CU-3Z52, CU-3Z68 A x B CU-4Z68 A x B CU-4Z80, CU-5Z90 A x B FREE MULTI Z 540 x x x x 381 POZNÁMKY 5

6 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY PŘÍSLUŠENSTVÍ PRO KLIMATIZACI Průřezy a počty kabelů, jištění RCW 6 Vylepšený nástěnný ovladač 1 nebo TWIN Podsvícení displaye Týdenní časovač Zobrazení hodin Zobrazení poruchy Funkce I-feel RCW 8 Jednoduchý nástěnný ovladač 1 nebo TWIN Podsvícení displaye Zpožděné zapnutí / vypnutí Funkce I-feel MFB Multifunkční deska (kód 7ACEL1761) Kontakt pro dálkové ZAP/VYP Kontakt pro generální alarm Napojení na ovladač RCW6 Napojení na ovladač RCW16 Napojení na BMS bránu (ModBUS) WiFi Sensibo WiFi ovládání jakékoli klim. jednotky s IR ovládáním. Systém může obsahovat 1x HUB + max. 10x POD, tzn. ovládání až 10 jednotek přes aplikaci Android, ios. Kód produktu Příslušenství HRD HKD FDM FWDB XBD 012 CDM DDM Kontakt pro generální alarm pouze s MFB pouze s MFB obsahuje obsahuje obsahuje obsahuje obsahuje Kontakt pro dálkové ZAP/VYP pouze s MFB pouze s MFB obsahuje obsahuje obsahuje obsahuje obsahuje 780 Kč 7ACEL1740 Infraovládání RC08C obsahuje obsahuje obsahuje obsahuje obsahuje volitelné Kč 7ACEL1760 RC10 obsahuje Kč 7ACEL1706 Jednoduchý nástěnný ovladač RCW 8 volitelné volitelné volitelné volitelné obsahuje Kč 7ACEL1704 Vylepšený nástěnný ovladač RCW 6 pouze s MFB pouze s MFB volitelné obsahuje volitelné volitelné Kč 7ACEL1707 Centrální ovladač RCW16 (max. 64 jed.) pouze s MFB pouze s MFB volitelné volitelné volitelné Kč Cena 7ACEL1708 BMS brána (Modbus) pouze s MFB pouze s MFB volitelné volitelné volitelné Kč 7ACEL1710 Diagnostická sada volitelné volitelné Kč 7ACEL1719 WiFi systém Air-Net sada volitelné Kč 7ACEL1744 WiFi systém Air-Net USB volitelné Kč * pouze pro modely do výkonu 10 kw, IR přijímač infraovládání ** Systém Sensibo funguje, jako infraovládání PŘÍSLUŠENSTVÍ PRO KLIMATIZACI Příslušenství CUA CCA CTA CTB CTH Cena Infraovládání obsahuje obsahuje volitelné volitelné volitelné 750 Kč Nástěnný kabelový ovladač volitelné volitelné obsahuje obsahuje obsahuje Kč Kód Pops Cena ZH/JA-03 Infračervený dálkový ovladač (v balení u CUA, CCB, CCR) 630 Kč ZKX-C/TE-06 Kabelový nástěnný ovladač + propojovací kabel (v balení u CTA, CTB, CTH) 970 Kč ZSP-D SP-D157 Dotykové kabelové ovládání + propojovací kabel + komunikační modul Kč JA ZKX ZSP PŘÍSLUŠENSTVÍ PRO KLIMATIZACI PAW-AC-ENO-1l CZ-RDxxx PA-AC-WIFI-1 CZ-TACG1 PAW-AC-KNX-1i PAW-AC-MBS-1 Příslušenství VZ Z, XZ TZ FZ TKEA UFE UB4 UD3 Cena Infraovládání obsahuje obsahuje obsahuje obsahuje obsahuje obsahuje Kč Nástěnný kabelový ovladač CZ-RD514C volitelné volitelné volitelné obsahuje Kč Nástěnný kabelový ovladač CZ-RD52CP volitelné* volitelné* obsahuje Kč WiFi ovládání IntesisHome PA-AC-WIFI-1 volitelné volitelné volitelné volitelné volitelné volitelné* volitelné Kč WiFi ovládání Panasonic CZ-TACG1 volitelné volitelné volitelné volitelné volitelné volitelné* volitelné* Kč Rozhraní KNX PAW-AC-KNX-1i volitelné volitelné volitelné volitelné volitelné volitelné volitelné Kč Rozhraní EnOcean PAW-AC-ENO-1l volitelné volitelné volitelné volitelné volitelné volitelné volitelné Kč Rozhraní ModBus PAW-AC-MBS-1 volitelné volitelné volitelné volitelné volitelné volitelné volitelné Kč CZ-CAPRA1 připojení na PACi řízení volitelné volitelné volitelné volitelné volitelné volitelné volitelné volitelné Kč * připojení na port CN-CNT, tzn. je možné použít buď kabelový ovladač nebo WiFi ovládání 6

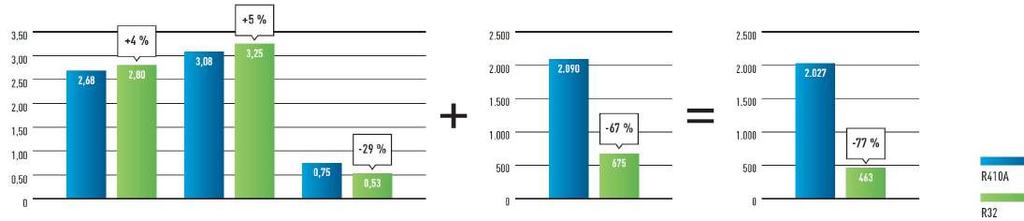

7 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY PROČ CHLADIVO R32? Všeobecně, je chladivo chemická látka, která přijímá teplo při vysokém tlaku a vysoké teplotě a odevzdává teplo při nízkém tlaku a nízké teplotě. Chladivo je součástí každé klimatizace. Pro různé druhy aplikací se využívají různé druhy chladiv. V rámci současného řešení komfortní klimatizace je to hlavně chladivo R410A. Pro zvýšení účinnosti zařízení, ale hlavně pro zvýšení ekologičnosti zařízení se začalo používat chladivo R32, které má o skoro 68 % nižší potenciál globálního oteplovaní (GWP), jako nejvíc používané chladivo R410A. Proto se i společnost Panasonic rozhodla, že implementuje toto chladivo do svých klimatizačních jednotek. Zařízení pracující s tímto chladivem mají vyšší výkon, vyšší účinnost a jsou ekologičtější. Porovnání chladiv R410A a R32 R410A R32 Počet složek Dvousložkové (CH 2 F 2 ) + CHF 2 CF 3 Jednosložkové (CH 2 F 2 ) ODP (potenciál rozkladu ozónu) 0 0 GWP (potenciál globálního oteplovaní) R410A R32 Chladící výkon (kw) COP Náplň chladiva (kg) GWP CO2 emise FILTRACE NANOE TM A PM 2,5 Nanoe PM 2,5 Jednotky VZ a Etherea Z, XZ jsou vybavené speciální filtrací Nanoe TM. Tuto filtraci tvoří elektrostatické atomizované nanočástice vody. Zabezpečuje odstranění virů, baktérií a odorizaci vzduchu. Tento způsob filtrace od společnosti Panasonic využívají i vozidla značky LEXUS. 1. Dlouhá životnost Částice mají 6x delší životnost, jako aniony a obsahují cca 1000x víc vlhkosti. Díky uložení v částečkách vody mají delší životnost. 2. Původ ve vodě Nanoe TM pochází ze zkondenzované vlhkosti ze vzduchu a proto není nutné do jednotek doplňovat vodu. 3. Mikroskopický rozměr Velikost částice je asi 5 20 nm, tedy dokáže lehko pronikat hluboko do látek zbavovat je pachů a zabraňovat tvorbě plísní. Jednotky TZ a FZ jsou vybavené filtrem typu PM 2,5. Jde o filtr, který zachytává viry a alergeny mikroskopických velikostí. Co je PM 2,5 a jak škodí? PM 2,5 je vzduchová nečistota, která je 30x menší, než šířka lidského vlasu, způsobující dýchací potíže a choroby u starších lidí a malých dětí. NÁSTĚNNÉ JEDNOTKY HRD (PRO EXTRÉMNÍ TEPLOTY) Ekologické chladivo R32. Vysoká účinnost. Fotokatalytický filtr. Infraovládání RC10. 4 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatická výfuková klapka. Volitelné WiFi ovládání Air-Net. CHLAZENÍ -15 C až 54 C TOPENÍ do -30 C Split systémy tepelné čerpadlo VOLITELNÝ WiFi SYSTÉM Kód produktu Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1m) [db(a)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AWSI-HRD009-N91 2,65 (1,0 4,7) / 4,1 (0,9 5,2) / 9,3 A+++ / 20 / 28 / 32 / x 298 x Kč 10 / 6 25 / 10 7SP AWAU-YRD009-H91 0,489 0,87 5,1 A x 554 x , Kč 7SP AWSI-HRD012-N91 3,54 (1,3 4,8) / 4,3 (1,0 6,3) / 8,5 A+++ / 20 / 29 / 33 / x 298 x Kč 10 / 6 25 / 10 7SP AWAU-YRD012-H91 0,802 1,02 5,1 A x 554 x , Kč Cena za split bez DPH Kč Kč 7

8 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY NÁSTĚNNÉ JEDNOTKY HKD Split systémy tepelné čerpadlo Kód produktu Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Ekologické chladivo R32 Fotokatalytický a antibakteriální filtr. Infraovládání RC08C. 4 otáčky ventilátoru, turbo režim. Automatické otáčky. Automatický restart. Automatická výfuková klapka. Plochý přední panel. Funkce samočištění. Volitelné WiFi ovládání Air-Net USB. Lp (1m) [db(a)] Potrubí plyn / kapalina CHLAZENÍ -15 C až 50 C Max. vzdálenost / převýšení [m] TOPENÍ do -15 C Jednotková cena 7SP AW-HKD009-N91 2,64 (0,91 3,4) / 2,93 (0,82 3,37) / 6,2 A++ / 21 / 26 / 30 / x 285 x 194 7, Kč 10 / 6 25 / 10 7SP AW-YKD009-H91 0,71 0,74 4,9 A x 550 x , Kč 7SP AW-HKD012-N91 3,52 (1,11 4,16) / 3,81 (1,08 4,22) / 6,1 A++ / 22 / 26 / 34 / x 285 x 194 7, Kč 10 / 6 25 / 10 7SP AW-YKD012-H91 1,24 0,96 4,6 A x 550 x , Kč 7SP AW-HKD018-N91 5,28 (1,82 6,13) / 5,57 (1,38 6,74) / 7,1 A++ / 25 / 30 / 37 / x 302 x Kč 12 / 6 30 / 20 7SP AW-YKD018-H91 1,54 1,48 5,2 A x 554 x Kč 7SP AW-HKD024-N91 7,03 (2,08 7,95) / 7,33 (1,61 8,79) / 6,1 A++ / 28 / 34 / 42 / x 327 x , Kč 16 / / 25 7SP AW-YKD024-H91 2,35 2,04 5,0 A x 702 x , Kč VOLITELNÝ WiFi SYSTÉM Cena za split bez DPH Kč Kč Kč Kč Kód produktu Volitelné příslušenství Cena 7ACEL1719 WiFi systém Air-Net sada pro jednotky HRD (display a USB modul) Kč 7ACEL1744 WiFi systém Air-Net USB pro jednotky HKD 2018 (USB modul) Kč NÁSTĚNNÉ JEDNOTKY CS Ekologické chladivo R32. Infraovládání. 3 otáčky ventilátoru, tichý režim. Automatické otáčky. Automatický restart. Automatická výfuková klapka. Bílý plochý přední panel. CHLAZENÍ -20 C až 46 C TOPENÍ -20 C až 34 C Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1m) [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena CS-25V3G 2,5 (1,5 3,2) / 2,5 (1,48 3,35) / 6,1 A++ / x 279 x Kč 10 / 6 20 / 10 CU-25V3G 0,67 0,66 4,0 A x 540 x Kč CS-35V3G 3,5 (1,6 3,95) / 3,6 (1,55 4,25) / 6,1 A++ / x 279 x Kč 10 / 6 20 / 10 CU-35V3G 1,09 0,99 4,0 A x 540 x Kč CS-51V3G 5,1 (1,7 5,8) / 5,1 (1,65 6,0) / 6,1 A++ / x 314 x Kč 12 / 6 20 / 10 CU-51V3G 1,65 1,58 4,0 A x 605 x Kč CS-70V3G 7,0 (2,5 7,8) / 7,0 (2,3 8,1) / 6,1 A++ / x 314 x Kč 16 / / 10 CU-70V3G 2,25 2,12 4,0 A x 700 x Kč Cena za split bez DPH Kč Kč Kč Kč NÁSTĚNNÉ JEDNOTKY VZ (EXTRA LUXUS) AKUMULACE TEPLA Ekologické chladivo R32. Ionizace. Econavi snímač prostředí. Snímání denního světla. Nanoe filtrační systém. Extra tichý režim. Infraovládání. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatická výfuková klapka. Heatcharge systém akumulace tepla. CHLAZENÍ -10 C až 43 C TOPENÍ do -35 C Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1m) chlazení [db(a)] Lp (1m) topení [db(a)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Cena za split CU-VZ9SKE CS-VZ9SKE 2,5 (0,6 3,0) / 0,43 3,6 (0,6 7,8) / 0,64 10,5 A+++ / 6,2 A / 27 / / 26 / x 295 x x 630 x / 6 15 / 12 14,5 39, Kč CU-VZ12SKE CS-VZ12SKE 3,5 (0,6 4,0) / 0,8 4,2 (0,6 9,2) / 0,83 10,0 A+++ / 5,9 A / 33 / / 29 / x 295 x x 630 x / 6 15 / 12 14,5 39, Kč 8

9 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY NÁSTĚNNÉ JEDNOTKY ETHEREA Z, XZ (LUXUS) BÍLÉ MATNÉ PROVEDENÍ Z-TKEW STŘÍBRNÉ PROVEDENÍ XZ-TKEW Split systémy tepelné čerpadlo Ekologické chladivo R32 Ionizace. Econavi snímač prostředí. Nanoe filtrační systém. Detekce slunečního světla. Extra tichý režim. Infraovládání. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatická výfuková klapka. Volitelné ovládání CZ-TACG1. přes WiFi pomocí smart zařízení. CHLAZENÍ -10 C až 43 C TOPENÍ do -15 C Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] BÍLÉ MATNÉ PROVEDENÍ MODELY Z-TKEW nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1 m) chlazení [db(a)] Lp (1 m) topení [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] CS-Z20TKEW 2,05 (0,75 2,4) / 2,8 (0,7 4,0) / 7,5 A++ / 19 / 24 / / 25 / x 295 x / 6 15 / 15 CU-Z20TKE 0,45 0,62 4,7 A x 542 x CS-Z25VKEW 2,5 (0,85 3,2) / 3,4 (0,8 5,0) / 8,5 A+++ / 19 / 25 / / 27 / x 295 x / 6 15 / 15 CU-Z25VKE 0,52 0,71 5,1 A x 542 x CS-Z35VKEW 3,5 (0,85 4,0) / 4,0 (0,8 5,8) / 8,5 A+++ / 19 / 28 / / 33 / x 295 x / 6 15 / 15 CU-Z35VKE 0,83 0,9 5,1 A x 619 x CS-Z42TKEW 4,2 (0,85 5,0) / 5,3 (0,8 6,8) / 6,9 A++ / 25 / 31 / / 35 / x 295 x / 6 15 / 15 CU-Z42TKE 1,24 1,44 4,0 A x 619 x CS-Z50TKEW 5,0 (0,98 6,0) / 5,8 (0,98 8,0) / 7,9 A++ / 30 / 37 / / 37 / x 302 x / 6 20 / 15 CU-Z50TKE 1,41 1,44 4,7 A x 695 x CS-Z71TKEW 7,1 (0,98 8,5) / 8,6 (0,98 10,2) / 6,5 A++ / 30 / 38 / / 38 / x 302 x / 6 30 / 20 CU-Z71TKE 2,17 2,35 4,2 A x 695 x STŘÍBRNÉ PROVEDENÍ MODELY XZ-TKEW CS-XZ20TKEW 2,05 (0,75 2,4) / 2,8 (0,7 4,0) / 7,5 A++ / 19 / 24 / / 25 / x 295 x / 6 15 / 15 CU-Z20TKE 0,45 0,62 4,7 A x 542 x CS-XZ25TKEW 2,5 (0,85 3,2) / 3,4 (0,8 5,0) / 8,5 A+++ / 19 / 25 / / 27 / x 295 x / 6 15 / 15 CU-Z25TKE 0,52 0,71 5,1 A x 542 x CS-XZ35TKEW 3,5 (0,85 4,0) / 4,0 (0,8 5,8) / 8,5 A+++ / 19 / 28 / / 33 / x 295 x / 6 15 / 15 CU-Z35TKE 0,83 0,9 5,1 A x 619 x CS-XZ50TKEW 5,0 (0,98 6,0) / 5,8 (0,98 8,0) / 7,9 A++ / 30 / 37 / / 37 / x 302 x / 6 20 / 15 CU-Z50TKE 1,41 1,44 4,7 A x 695 x Cena za split Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Volitelné příslušenství WiFi ovládání Panasonic CZ-TACG1 Cena Kč NÁSTĚNNÉ JEDNOTKY TZ (STANDARD INVERTER) Split systémy tepelné čerpadlo Ekologické chladivo R32. Speciální filtr PM 2,5. Extra tichý režim. Infraovládání. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatická výfuková klapka. Aerowings systém na výfuk vzduchu. Volitelné ovládání CZ-TACG1. přes WiFi pomocí smart zařízení. CHLAZENÍ -10 C až 43 C TOPENÍ do -15 C Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1 m) chlazení [db (A)] Lp (1 m) topení [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] CS-TZ20TKEW-1 2,0 (0,75 2,4) / 2,7 (0,7 3,6) / 6,8 A++ / 20 / 25 / / 26 / x 290 x / 6 15 / 15 CU-TZ20TKE-1 0,49 0,65 4,6 A x 542 x CS-TZ25TKEW-1 2,5 (0,85 3,0) / 3,3 (0,8 4,1) / 6,9 A++ / 20 / 26 / / 27 / x 290 x / 6 15 / 15 CU-TZ25TKE-1 0,65 0,79 4,6 A x 542 x CS-TZ35TKEW-1 3,5 (0,85 3,9) / 4,0 (0,8 5,1) / 6,7 A++ / 20 / 30 / / 33 / x 290 x / 6 15 / 15 CU-TZ35TKE-1 0,98 0,99 4,6 A x 542 x CS-TZ42TKEW-1 4,2 (0,85 4,6) / 5,0 (0,8 6,8) / 6,3 A++ / 29 / 31 / / 35 / x 290 x / 6 15 / 15 CU-TZ42TKE-1 1,25 1,34 4,0 A x 619 x CS-TZ50TKEW 5,0 (0,98 5,6) / 5,8 (0,98 7,8) / 6,8 A++ / 34 / 37 / / 37 / x 302 x / 6 20 / 15 CU-TZ50TKE 1,47 1,54 4,3 A x 619 x CS-TZ60TKEW 6,3 (0,98 7,1) / 7,2 (0,98 8,5) / 6,5 A++ / 34 / 37 / / 37 / x 302 x / 6 30 / 15 CU-TZ60TKE 1,93 2,09 4,2 A x 695 x CS-TZ71TKEW 7,1 (0,98 8,1) / 8,6 (0,98 9,9) / 6,1 A++ / 35 / 38 / / 38 / x 302 x / 6 30 / 20 CU-TZ71TKE 2,24 2,45 4,0 A x 695 x Cena za split Kč Kč Kč Kč Kč Kč Kč Volitelné příslušenství WiFi ovládání Panasonic CZ-TACG1 Cena Kč 9

10 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY NÁSTĚNNÉ JEDNOTKY FZ (BASIC INVERTER) Split systémy tepelné čerpadlo Ekologické chladivo R32. Speciální filtr PM 2,5. Extra tichý režim. Infraovládání. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatická výfuková klapka. Volitelné ovládání CZ-TACG1. přes WiFi pomocí smart zařízení. CHLAZENÍ -10 C až 43 C TOPENÍ do -15 C Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1 m) chlazení [db (A)] Lp (1 m) topení [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] CS-FZ25UKE 2,5 (0,85 3,0) / 3,15 (0,8 3,6) / 6,2 A++ / 20 / 26 / / 27 / x 290 x / 6 15 / 15 CU-FZ25UKE 0,68 0,78 4,1 A x 542 x CS-FZ35UKE 3,4 (0,85 3,9) / 3,84 (0,8 4,4) / 6,1 A++ / 20 / 30 / / 33 / x 290 x / 6 15 / 15 CU-FZ35UKE 1,07 1,05 4,1 A x 542 x CS-FZ50UKE 5,0 (0,98 5,4) / 5,4 (0,98 7,5) / 6,5 A++ / 34 / 37 / / 37 / x 290 x / 6 15 / 15 CU-FZ50UKE 1,65 1,58 3,9 A x 619 x CS-FZ60UKE 6,25 (0,98 7,1)/ 6,8 (0,98 8,5) / 6,2 A++ / 34 / 37 / / 37 / x 290 x / 6 30 / 15 CU-FZ60UKE 1,93 1,94 3,9 A x 695 x Cena za split Kč Kč Kč Kč Volitelné příslušenství WiFi ovládání Panasonic CZ-TACG1 Cena Kč NÁSTĚNNÉ JEDNOTKY TKEA (CHLAZENÍ TECHNOLOGIÍ) Split systémy tepelné čerpadlo Ekologické chladivo R32. Antialergenní filtr. Extra tichý režim. Kabelový ovladač. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatická výfuková klapka. Pro celoroční nepřetržité chlazení. serveroven a technologií. CHLAZENÍ -20 C až 43 C TOPENÍ do -15 C Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1 m) chlazení [db (A)] Lp (1 m) topení [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] CS-Z25TKEA 2,5 (0,85-3,0) / 3,4 (0,85 5,4) / 8,5 A+++ / 21 / 25 / / 27 / x 295 x / 6 20 / 15 CU-Z25TKEA 0,51 0,7 4,5 A x 619 x CS-Z35TKEA 3,5 (0,85 4,0) / 4,0 (0,85 6,6) / 8,5 A+++ / 21 / 28 / / 30 / x 295 x / 6 20 / 15 CU-Z35TKEA 0,86 0,92 4,4 A x 619 x CS-Z42TKEA 4,2 (0,98 5,0) / 5,4 (0,98 7,25) / 8,5 A+++ / 29 / 32 / / 35 / x 302 x / 6 20 / 15 CU-Z42TKEA 1,1 1,35 4,3 A x 619 x CS-Z50TKEA 5,0 (0,98 6,0) / 5,8 (0,98 8,0) / 8,5 A+++ / 30 / 37 / / 37 / x 302 x / 6 30 / 15 CU-Z50TKEA 1,39 1,44 4,4 A x 695 x CS-Z71TKEA 7,1 (0,98 8,1) / 8,6 (0,98 9,9) / 6,1 A++ / 35 / 38 / / 38 / x 302 x / / 20 CU-Z71TKEA 2,24 2,45 4,0 A x 695 x Cena za split Kč Kč Kč Kč Kč Možnosti dálkového řízení jednotky a monitoringu serverovny PA-AC- WIFI-1 Délka kabelu TKEA je 3m. BMS - přes beznapěťové kontakty PA-AC- WIFI-1 SMART TELEFON PAW SERVER TKEA IntesisHome WiFi rozhraní pro serverovnu PA-AC-WIFI-1. Na každou jednotku je potřebná 1 sada IntesisHome s připojením na lokální WiFi síť. Funkce: ON/OFF, nastavení teploty Záloha (střídaní jednotek, v případě poruchy, spotřeba el. energie, online přístup přes aplikaci iphone, ipad, Android, Web) Interface server BMS rozhraní pro serverovnu PAW-SERVER-TKEA. Jedno rozhraní je možné připojit na dvě jednotky TKEA. Bez potřeby WiFi, ovládání dvěma způsoby (auto nebo přes beznapěťové kontakty): 1. v režimu auto funguje záloha/střídaní automaticky podle vlastního algoritmu 2. při ovládání přes beznapěťové kontakty je možné ovládat ON/OFF, střídání Nastavení teploty (jednoduché, přímo přes interface, bez potřeby PC). Navíc je možné získat signál o provozu a generální alarm. Kód Popis Cena PA-AC-WIFI-1 Komunikační rozhraní pro připojení TKEA na IntesisHome (ovládání přes WiFi, přes aplikaci Android, ios) Kč PAW-SERVER-TKEA Interface server Kč 10

11 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY MOBILNÍ JEDNOTKY MHF Pouze chlazení, chladivo R290. Standardní filtrace. Manuální i dálkové ovládání. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Instalační sada do okna a stěny. Zabudovaná ochrana proti přetečení kondenzátu. Samoodpařovací systém. Teplotní limity vnitřní suchá teplota CHLAZENÍ 17 C až 35 C Kompaktní jednotky pouze chlazení Kód Označení Chladící výkon / příkon [kw] Účinnost EER / třída Vzduchový výkon [m 3 / h] Lp (1 m) [db (A)] Průměr / délka hadice na odvod kondenzačního tepla Cena 7MB AW-MHF009-C41 2,93 / 0,95 3,10 / A / 51 / x 765 x 397 Ø150 / , Kč 7MB AW-MHF012-C41 3,52 / 1,36 2,60 / A / 51 / x 765 x 397 Ø150 / Kč MOBILNÍ JEDNOTKY CP CP-25C3A-M20A CP-35H3A-N21A Kompaktní jednotky chlazení, topení Chlazení i vytápění, chladivo R410A. Standardní filtrace. Manuální i dálkové ovládání. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Instalační sada do okna a stěny. Zabudovaná ochrana proti přetečení kondenzátu. Samoodpařovací systém. Teplotní limity vnitřní suchá teplota CHLAZENÍ 16 C až 35 C CHLADIVO R410A Označení Chladící výkon / příkon [kw] / příkon [kw] Účinnost EER / třída Vzduchový výkon [m 3 / h] Lp (1 m) [db (A)] Průměr / délka hadice na odvod kondenzačního tepla CP-25C3A-M20A 2,5 / 0,96 2,60 / A x 315 x 690 Ø150 / , Kč Cena CP-35H3A-N21A 3,2 / 1,2 3,2 / 1,0 2,60 / A x 378 x 718 Ø150 / Kč OKENNÍ JEDNOTKY WFD Kompaktní systémy pouze chlazení Kód Označení Chladící výkon / příkon [kw] Pouze chlazení. DC inverter kompresor, ekologické chladivo R32. Manuální i dálkové ovládání. Standardní filtrace. Vysoká účinnost. Automatický restart. Automatická výfuková klapka. Sezónní účinnost SEER / třída Vzduchový výkon [m 3 / h] Lp (1 m) [db (A)] Teplotní limity vnitřní suchá teplota CHLAZENÍ 18 C až 43 C Cena 7WT AWWR-WFD009-C11 2,75 / 0,81 5,1 / A 310 / 350 / / 47 / x 375 x Kč 7WT AWWR-WFD012-C11 3,70 / 1,09 5,1 / A 400 / 450 / / 47 / x 428 x Kč 11

12 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY PARAPETNĚ PODSTROPNÍ JEDNOTKY FDM Ekologické chladivo R32. Standardní filtrace. Infraovládání. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatická výfuková klapka. CHLAZENÍ -15 C až 50 C TOPENÍ do -15 C Kód Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AWSI-FDM024-N11 7,03 (3,22 8,29) 7,62 (2,72 8,65) 6,1 / A++ 41 / 46 / x 675 x , Kč 16 / / 25 7SP AWAU-YDFA024-H11 2,190 2,050 4,0 / A x 702 x , Kč 7SP AWSI-FDM036-N11 10,55 (3,93 12,02) 11,14 (2,81 13,48) 6,1 / A++ 42 / 47 / x 675 x Kč 16 / / 30 7SP AWAU-YDFA036-H11 3,800 3,040 4,0 / A x 810 x , Kč 7SP AWSI-FDM036-N11 10,55 (3,93 12,02) 11,14 (2,81 13,95) 6,1 / A++ 42 / 47 / x 675 x Kč 16 / / 30 7SP AWAU-YDFA036-H13 3,750 3,000 4,0 / A x 810 x , Kč 7SP AWSI-FDM048-N11 14,07 (4,96 15,11) 16,12 (3,81 18,07) 6,1 / A++ 46 / 50 / x 675 x , Kč 16 / / 30 7SP AWAU-YDFA048-H13 5,500 5,050 4,0 / A x 1333 x , Kč 7SP AWSI-FDM060-N11 15,83 (5,28-17,00) 18,17 (4,4-19,64) 6,1 / A++ 42 / 47 / x 675 x , Kč 16 / / 30 7SP AWAU-YDFA060-H13 6,063 6,036 4,0 / A x 1333 x , Kč Cena za split Kč Kč Kč Kč Kč PARAPETNĚ PODSTROPNÍ NÍZKOTEPLOTNÍ JEDNOTKY FWDB Chlazení na 12 C, chladivo R410A. Vhodné pro vinárny, sklepy a jiné. Kabelový nástěnný ovladač RCW6. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatická výfuková klapka. CHLAZENÍ -10 C až 50 C TOPENÍ do -15 C CHLADIVO R410A Kód Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Akustický tlak Lp (1m [db(a)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AWSI-FWDB018-N11 5,1 (0,8 6,1) / 5,6 (0,9 7,0) / 6,5 A++ / 38 / 41 / x 675 x , Kč 12 / 6 30 / 20 7SP AWAU-YMDB018-H11 1,579 1,466 4,0 A x 554 x , Kč 7SP AWSI-FWDB024-N11 6,8 (1,2 8,2) / 7,5 (1,2 8,6) / 6,1 A++ / 44 / 49 / x 675 x Kč 16 / / 25 7SP AWAU-YMDB024-H11 2,252 2,072 4,0 A x 702 x Kč Cena za split Kč Kč PARAPETNĚ PODSTROPNÍ JEDNOTKY CUA Ekologické chladivo R32. Infraovládání. DC motor ventilátoru. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatické výfukové klapky. CHLAZENÍ -15 C až 50 C TOPENÍ -15 C až 30 C Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena CUA-18HVR4 5,3 (2,0 5,6) / 5,9 (3,0 6,0) / 6,1 A++ / 36 / 42 / x 680 x Kč 12 / 6 15 / 8 (30 / 20) COU-18HDR4 1,59 1,475 4,0 A x 702 x Kč CUA-24HVR4 7,0 (3,5 8,0) / 7,7 (4,5 8,5) / 6,1 A++ / 43 / 46 / x 680 x Kč 16 / / 10 (50 / 25) COU-24HDR4 2,15 1,925 4,0 A x 843 x Kč CUA-36HVR4 10,5 (6,6 12,8) / 11,5 (7,35 13,2) / 6,1 A++ / 45 / 48 / x 680 x Kč 16 / / 30 COU-36HDR4 3,275 3,05 4,0 A x 995 x Kč CUA-48HVR4-A 14,0 (7,15 15,6) / 15,2 (8,0 17,2) / 6,1 A++ / 45 / 48 / x 680 x Kč 16 / / 30 COU-48HZDR4 4,78 4,7 4,0 A x 830 x Kč CUA-55HVR4 16,0 (7,8 17,5) / 17,6 (8,5 19,5) / 6,1 A++ / 46 / 49 / x 680 x Kč 16 / / 30 COU-55HZDR4 5,33 5,6 4,0 A x 830 x Kč Cena za split Kč Kč Kč Kč Kč 12

13 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY PARAPETNÍ JEDNOTKY XBD Standardní filtrace, chladivo R410A. Infraovládání. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatická výfuková klapka. CHLAZENÍ -15 C až 50 C TOPENÍ do -15 C Split systémy tepelné čerpadlo CHLADIVO R410A Kód Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena 7SP AWSI-XBD012-N11 3,5 (0,8 4,4) / 3,8 (0,85 5,0) / 6,7 A++ / 36 / 40 / x 600 x , Kč 10 / 6 25 / 10 7SP AWAU-YMD012-H11 0,992 0,995 4,0 A x 554 x , Kč Cena za split Kč PARAPETNÍ JEDNOTKY UFE Split systémy tepelné čerpadlo Ekologické chladivo R32. Dvojitý výfuk vzduchu. Chlazení shora, topení zdola. NanoeX filtrace vzduchu. Infraovládání. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatická výfuková klapka. CHLAZENÍ -10 C až 43 C TOPENÍ do -15 C Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1m) chlazení [db(a)] Lp (1m) topení [db(a)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] CS-Z25UFEAW 2,5 (0,85 3,4) / 3,4 (0,85 5,0) / 7,9 A++ / 20 / 25 / / 25 / x 600 x / 6 20 / 15 CU-Z25UBEA 0,52 0,76 4,6 A x 542 x CS-Z35UFEAW 3,5 (0,85 3,8) / 4,3 (0,85 6,0) / 8,1 A++ / 20 / 26 / / 26 / x 600 x / 6 20 / 15 CU-Z35UBEA 0,86 1,08 4,6 A x 619 x CS-Z50UFEAW 5,0 (0,9 5,7) / 5,8 (0,9 8,1) / 6,7 A++ / 27 / 31 / / 33 / x 600 x / 6 30 / 20 CU-Z50UBEA 1,39 1,55 4,3 A x 695 x SPLIT SYSTÉMY VODOU CHLAZENÉ (GCAO N) Cena za split Kč Kč Kč Split systémy pouze chlazení Kód Venkovní Průtok vody městská voda (15 C) [l / h] Ideální řešení pro aplikace, kde není možné použít venkovní vzduchem chlazenou jednotku. Chladivo R410A. Fix speed kompresor. Městská (odpadová) nebo věžová voda. Presostatický ventil a vysokotlaká ochrana. El. napájení do vnitřní jednotky. Nástěnné, kazetové nebo potrubní vnitřní jednotky. Průtok vody věžová voda (30 / 35 C) [l / h] Účinnost EER / třída Lp (1 m) [db (A)] Teplotní limity vnitřní suchá teplota CHLAZENÍ 17 C až 32 C Potrubí plyn / kapalina CHLADIVO R410A Max. vzdálenost / převýšení [m] 7SP GCAO 9N ,19 / A x 473 x / 6 25 / SP GCAO 12N ,88 / B x 473 x / 6 25 / SP GCAO 18N ,37 / A x 473 x / 6 25 / SP GCAO 24N ,76 / B x 473 x / 6 25 / Vnitřní Provedení Kód Označení Nástěnná (nevyžaduje komunikační modul) Kazetová (v ceně zahrnutý komunikační modul - 7ACEL1746) Potrubní (v ceně zahrnutý komunikační modul - 7ACEL1746) Venkovní Chladící výkon / příkon split [kw] Účinnost split EER / třída (AWSI) Lp (1 m) [db (A)] (AWSI) Externí statický tlak [Pa] (AWSI) Cena za split 7SP AWSI-HHF009-N11 GCAO 9N 2,7 / 0,68 4,19 / A 32 / 35 / 37 / x 255 x Kč 7SP AWSI-HHF012-N11 GCAO 12N 3,65 / 0,94 3,88 / B 32 / 35 / 38 / x 265 x Kč 7SP AWSI-HHF018-N11 GCAO 18N 5,85 / 1,34 4,37 / A 35 / 39 / 42 / x 298 x Kč 7SP AWSI-HHF024-N11 GCAO 24N 6,37 / 1,9 3,76 / B 38 / 41 / 44 / x 298 x Kč 7SP AWSI-CAF012-N11 GCAO 12N 3,65 / 0,94 3,88 / B 43 / 45 / x 230 x Kč 7SP AWSI-CAF018-N11 GCAO 18N 5,85 / 1,34 4,37 / A 43 / 45 / x 230 x Kč 7SP AWSI-CAF024-N11 GCAO 24N 6,37 / 1,9 3,76 / B 43 / 45 / x 260 x Kč 7ACVF0567 Dekorační panel 647 x 50 x 647 mm v ceně 7SP AWSI-DAF012-N11 GCAO 12N 3,65 / 0,94 3,88 / B 36 / 38 / x 220 x Kč 7SP AWSI-DAF018-N11 GCAO 18N 5,85 / 1,34 4,37 / A 38 / 40 / x 266 x Kč 7SP AWSI-DAF024-N11 GCAO 24N 6,37 / 1,9 3,76 / B 40 / 42 / x 268 x Kč 13

14 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY KAZETOVÉ JEDNOTKY CDM Ekologické chladivo R32. Standardní filtrace. Infraovládání. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatické výfukové klapky. 360 vyfukovaní vzduchu. Zabudované čerpadlo kondenzátu. Možnost použít jako TWIN systém. PANEL NENÍ SOUČÁSTÍ BALENÍ JEDNOTKY. CHLAZENÍ -15 C až 50 C TOPENÍ do -15 C Split systémy tepelné čerpadlo Kód Venkovní Vnitřní * venkovní jednotky s označením H13 jsou třífázové Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AW-CDM012-N91 3,52 (1,52 5,38) 4,4 (1,03 5,57) 7,8 / A++ 33 / 36 / x 260 x , Kč 10 / 6 25 / 10 7SP AW-YDFA012-H91 0,850 1,100 4,6 / A x 554 x , Kč 7SP AW-CDM018-N91 5,28 (2,9 5,45) 5,42 (2,37 6,1) 6,1 / A++ 35 / 39 / x 260 x , Kč 12 / 6 30 / 20 7SP AW-YDFA018-H91 1,633 1,460 4,0 / A x 554 x , Kš 7SP AW-CDM024-N91 7,03 (2,23 8,21) 7,62 (2,43 8,65) 6,1 / A++ 40 / 43 / x 205 x Kč 16 / / 25 7SP AW-YDFA024-H91 2,190 2,050 4,0 / A x 702 x , Kč 7SP AW-CDM036-N91 10,55 (2,64 12,02) 11,14 (2,93 13,19) 6,1 / A++ 46 / 49 / x 245 x , Kč 16 / / 30 7SP AW-YDFA036-H91 3,750 2,960 4,0 / A x 810 x , Kč 7SP AW-CDM036-N91 10,55 (2,64 12,02) 11,14 (2,93 13,19) 6,1 / A++ 46 / 49 / x 245 x , Kč 16 / / 30 7SP AW-YDFA036-H93 3,950 3,000 4,0 / A x 810 x , Kč 7SP AW-CDM048-N91 14,00 (4,76-14,58) 16,1 (3,93-16,77) 6,1 / A++ 49 / 50 / x 287 x Kč 16 / / 30 7SP AW-YDFA048-H93 5,130 5,050 4,0 / A x 1333 x , Kč Cena za split Kč Kč Kč Kč Kč Kč KE VŠEM JEDNOTKÁM JE POTŘEBNÉ OBJEDNAT TAKÉ DEKORAČNÍ PANEL. Kód Povinné příslušenství Velikosti 012, 018 Velikosti 024, 036, 048 Cena 7ACVF0566 Dekorační panel 647 x 50 x 647 mm ano 2, Kč 7ACVF0564 Dekorační panel 950 x 55 x 950 mm ano Kč Twin aplikace Simultánní provoz vnitřních jednotek se stejným nastavením. Pro ovládání je možné zvolit kabelový nástěnný ovladač RCW6 nebo RCW8. REFNET Aplikace Vnitřní jednotky Venkovní 2 x AWSI-CDM018-N11 AWAU-YMD036-H11 (H13) TWIN 2 x AWSI-CDM024-N11 AWAU-YMD048-H13 Propojení mezi venkovní a vnitřními mi AWAU-YMD036-H11(H13) AWAU-YMD048-H13 Potrubí plyn / kapalina 5/8 / 3/8 5/8 / 3/8 Maximální vzdálenost 30 m 50 m Rozdíl vzdálenosti mezi mi 10 m 10 m Převýšení mezi venkovní a vnitřními mi 20 m 20 m Převýšení mezi vnitřními mi 0,5 m 0,5 m Kód Povinné příslušenství Cena Sada refnetů pro TWIN aplikaci (plyn / kapalina) Kč 14

15 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY KAZETOVÉ JEDNOTKY CCA Ekologické chladivo R32. Infraovládání. 4-cestné kazetové jednotky CCB. Round flow kazetové jednotky CCR (360 výfuk vzduchu). DC motor ventilátoru. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatické výfukové klapky. Panel je součástí balení. CHLAZENÍ -15 C až 50 C TOPENÍ -15 C až 30 C Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1 m) [db (A)] (šířka x výška x hloubka) Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] CCB-18HVR4 36 / 39 / x 267 x , Kč 5,3 (2,0 5,6) / 5,9 (3,0 6,0) / 6,1 A++ / 15 / 8 COU-18HDR x 702 x / Kč 1,59 1,475 4,0 A+ (30 / 20) SP-S x 29,8 x 650 2,7 v ceně CCR-18HVR4 36 / 41 / x 230 x Kč 5,3 (2,0 5,6) / 5,9 (3,0 6,0) / 6,1 A++ / 15 / 8 COU-18HDR x 702 x / Kč 1,59 1,475 4,0 A+ (30 / 20) SP-S x 50 x 950 5,4 v ceně CCR-24HVR4 43 / 46 / x 230 x Kč 7,0 (3,5 8,0) / 7,7 (4,5 8,5) / 6,1 A++ / 20 / 10 COU-24HDR4 16 / 10 2,15 1,925 4,0 A x 843 x 388 (50 / 25) Kč SP-S x 50 x 950 5,4 v ceně CCR-36HVR4 43 / 45 / x 285 x , Kč 10,5 (6,6 12,8) / 11,5 (7,35 13,2) / 6,1 A++ / COU-36HDR x 997 x / / Kč 3,275 3,2 4,0 A+ SP-S x 50 x 950 5,4 v ceně CUA-48HVR4-A 45 / / x 285 x , Kč 14,0 (7,15 15,6) / 15,2 (8,0 17,2) / 6,1 A++ / COU-48HZDR x 830 x / / Kč 4,78 4,7 4,0 A+ SP-S x 50 x 950 5,4 v ceně CUA-55HVR4 45 / / x 285 x , Kč 16,0 (7,8 17,5) / 17,6 (8,5 19,5) / 6,1 A++ / COU-55HZDR x 830 x / / Kč 5,33 5,6 4,0 A+ SP-S x 50 x 950 5,4 v ceně Cena bez DPH Cena za split Kč Kč Kč Kč Kč Kč KAZETOVÉ JEDNOTKY UB4 PANEL NENÍ SOUČÁSTÍ BALENÍ JEDNOTKY. Split systémy tepelné čerpadlo Ekologické chladivo R32. Zabudované čerpadlo kondenzátu. Infraovládání. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. Automatické výfukové klapky. Volitelné kabelové ovládání nebo IntesisHome přes WiFi pomocí smart zařízení. CHLAZENÍ -10 C až 43 C TOPENÍ do -15 C Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1 m) chlazení [db (A)] Lp (1 m) topení [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] CS-Z25UB4EAW 2,5 (0,85 3,2) / 3,2 (0,85 4,8) / 6,3 A++ / 22 / 25 / / 28 / x 260 x / 6 20 / 15 CU-Z25UBEA 0,55 0,79 4,3 A x 542 x CS-Z35UB4EAW 3,5 (0,85 4,0) / 4,5 (0,85 5,6) / 6,5 A++ / 23 / 26 / / 28 / x 260 x / 6 20 / 15 CU-Z35UBEA 0,9 1,36 4,2 A x 619 x CS-Z50UB4EAW 5,0 (0,9 5,8) / 5,6 (0,9 7,1) / 6,4 A++ / 25 / 28 / / 29 / x 260 x / 6 30 / 20 CU-Z50UBEA 1,54 1,85 4,3 A x 695 x CS-Z60UB4EAW 5,9 (0,9 6,3) / 7,0 (0,9 8,0) / 6,2 A++ / 29 / 32 / / 32 / x 260 x / 6 30 / 20 CU-Z60UBEA 2,05 2,4 4,2 A x 695 x Ke všem jednotkám je potřebné objednat i dekorační panel. Cena za split Kč Kč Kč Kč Povinné příslušenství Cena Dekorační panel CZ-BT20EW (700 x 51 x 700 mm) RAL9010 2,5 v ceně WiFi ovládání IntesisHome PA-AC-WIFI Kč 15

16 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY POTRUBNÍ STŘEDOTLAKÉ JEDNOTKY DLSE + VAV Split systémy tepelné čerpadlo Kód Venkovní Vnitřní 1-FÁZOVÁ VERZE DLSE Příslušenství Unikátní klimatizace více místností pomocí jedné splitové klimatizace. Chladivo R410A. Samostatné nastavení teploty v každé místnosti. Klimatizování až 6 místností jedním systémem. Odvod kondenzátu pouze od vnitřní jednotky. Standardní filtrace ESP = Pa (modely 18 až 30) ESP = Pa (modely 36) ESP = Pa (modely 42) Systém VAV nutné doobjednat samostatně. Kruhové nebo hranaté motorizované klapky (volitelné). Infraovládání v balení motorizovaných klapek. Centrální řídící VAV systému (povinné). Možnost doplnění sterionizéru (volitelné). Chladící výkon nom (min max) / příkon [kw] Topný výkon nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1 m) [db (A)] Potrubí plyn / kapalina CHLAZENÍ -10 C až 46 C TOPENÍ do -15 C Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AWSI-DLSE018-N11 5,0 (2,3 5,9) 5,6 (1,9 7,5) 5,8 / A+ 35 / 38 / 41 / x 256 x Kč 12 / 6 30 /15 7SP AWAU-YBDE018-H11 1,22 1,35 4,6 / A x 700 x Kč 7SP AWSI-DLSE024-N11 6,8 (1,7 7,4) 7,6 (1,8 8,5) 5,4 / A 38 / 42 / 45 / x 256 x Kč 16 / / 15 7SP AWAU-YBDE024-H11 1,93 1,88 4,9 / A x 700 x Kč 7SP AWSI-DLSE030-N11 7,5 (2,8 8,4) 8,6 (2,8 9,4) 6,2 / A++ 39 / 43 / 46 / x 256 x Kč 16 / / 25 7SP AWAU-YBDE030-H11 2,02 2,26 5,2 / A x 860 x Kč 7SP AWSI-DLSE036-N11 9,5 (4,8 12,5) 10,5 6,2 / A++ 41 / 45 / 46 / x 297 x Kč 16 / / 30 7SP AWAU-YBD036-H11 3,47 2,46 4,8 / A x 970 x Kč 7SP AWSI-DLSE043-N11 12,5 (4,5 14,5) 14,0 (4,5 16,0) 3,35 / A 42 / 46 / x 297 x Kč 19 / / 30 7SP AWAU-YBD042-H11 3,73 4, x 1250 x Kč 3-FÁZOVÁ VERZE DLSE 7SP AWSI-DLSE036-N11 9,5 (4,8 12,5) 11,6 (4,9 12,5) 4,7 / B 41 / 45 / 46 / x 297 x Kč 16 / / 30 7SP AWAU-YBD036-H13 3,04 3,00 4,7 / A x 970 x Kč 7SP AWSI-DLSE043-N11 12,5 (4,5 14,5) 14,0 (4,5 16,0) 3,51 / A 42 / 46 / x 297 x Kč 19 / / 30 7SP AWAU-YAD042-H13 3,56 3, x 1250 x Kč Kód Popis Cena Povinné 7ACEL1641 Hlavní ovladač VAV kitu (povinné) Kč 7ACEL1745 Kit konektivity DLSE (povinné) Kč 7ACEL1657 Motorizovaná kruhová klapka DN Kč 7ACEL1649 Motorizovaná kruhová klapka DN Kč 7ACEL1650 Motorizovaná kruhová klapka DN Kč 7ACEL1651 By-passová motorizovaná klapka DN Kč 7ACEL1652 By-passová motorizovaná klapka DN Kč 7ACEL1212 Nástěnný ovladač RCW2 (standart) Kč 7CEL1741 Infračervený ovladač RC08W 900 Kč CHLADIVO R410A Cena za split Kč Kč Kč Kč Kč Kč Kč Kód Popis Cena Volitelné 7ACVF0130 Plénum s 4 výstupy + 1 by-pass výstup Kč 7ACVF0133 Plénum s 4 výstupy + 1 by-pass výstup Kč 7ACVF0131 Plénum s 6 výstupy + 1 by-pass výstup Kč 7ACVF0134 Plénum s 6 výstupy + 1 by-pass výstup Kč 7ACVF0132 Plénum pro vratný vzduch Kč 7ACVF0135 Plénum pro vratný vzduch Kč Kombinace Vnitřní Kompatibilní s venkovní jednotkou 22 Potrubní Monosplit DLSE 18 YBDE DLSE 24 to 43 YBDE 16

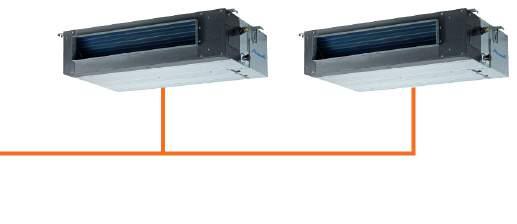

17 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY POTRUBNÍ STŘEDOTLAKÉ JEDNOTKY DDM Standardní filtrace. Ekologické chladivo R32. Kabelový nástěnný ovladač RCW8. 3 otáčky ventilátoru. Automatické otáčky, automatický restart. ESP = 25 Pa, nastavitelné 0 45 Pa (modely 012). ESP = 25 Pa, nastavitelné Pa (modely ). ESP = 37 Pa, nastavitelné Pa (modely 036). ESP = 50 Pa, nastavitelné Pa (modely 048, 060). Program na automatické nastavení ESP (kromě 012). Možnost nasávání zezadu nebo zespodu. Zabudované čerpadlo kondenzátu (750 mm) a filtr. Možnost použít jako TWIN systém. CHLAZENÍ -15 C až 50 C TOPENÍ do -15 C Split systémy tepelné čerpadlo Kód Venkovní Vnitřní * venkovní jednotky s označením H13 jsou třífázové Chladící výkon nom (min max) / příkon [kw] Topný výkon nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AW-DDM012-N91 3,52 (1,50 4,75) 4,10 (0,97 5,63) 6,5 / A++ 26 / 30 / x 200 x Kč 10 / 6 25 / 10 7SP AW-YDFA012-H91 0,950 1,100 4,0 / A x 554 x , Kč 7SP AW-DDM018-N91 5,28 (1,49 5,69) 5,86 (2,2 6,15) 6,1 / A++ 33 / 38 / x 210 x , Kč 12 / 6 30 / 20 7SP AW-YDFA018-H91 1,633 1,580 4,0 / A x 554 x , Kč 7SP AW-DDM024-N91 7,03 (3,28 8,16) 7,62 (2,72 8,72) 6,1 / A++ 40 / 42 / x 249 x , Kč 16 / / 25 7SP AW-YDFA024-H91 2,190 2,050 4,0 / A x 702 x , Kč 7SP AW-DDM036-N91 10,55 (4,04 12,02) 11,14 (2,81 13,19) 6,1 / A++ 40 / 43 / x 249 x , Kč 16 / / 30 7SP AW-YDFA036-H91 4,000 3,100 4,0 / A x 810 x , Kč 7SP AW-DDM036-N91 10,55 (4,04 12,02) 11,14 (2,81 13,19) 6,1 / A++ 40 / 43 / x 249 x , Kč 16 / / 30 7SP AW-YDFA036-H93 4,100 3,000 4,0 / A x 810 x , Kč 7SP AW-DDM048-N91 14,07 (4,26 15,19) 16,12 (3,7 18,02) 6,1 / A++ 48 / 49 / x 300 x , Kč 16 / / 30 7SP AW-YDFA048-H93 5,150 4,280 4,0 / A x 1333 x , Kč 7SP AW-DDM060-N91 15,24 (5,86 17,29) 18,17 (4,69 20,52) 6,1 / A++ 50 / 52 / x 300 x , Kč 16 / / 30 7SP AW-YDFA060-H93 5,423 5,329 4,0 / A x 1333 x , Kč Cena za split Kč Kč Kč Kč Kč Kč Kč Twin aplikace Simultánní provoz vnitřních jednotek se stejným nastavením. Pro ovládání je možné zvolit kabelový nástěnný ovladač RCW6 nebo RCW8. REFNET Aplikace Vnitřní jednotky Venkovní 2 x AWSI-DDM018-N11 AWAU-YMD036-H11 (H13) TWIN 2 x AWSI-DDM024-N11 AWAU-YMD048-H13 Propojení mezi venkovní a vnitřními mi AWAU-YMD036-H11(H13) AWAU-YMD048-H13 Potrubí plyn / kapalina 5/8 / 3/8 5/8 / 3/8 Maximální vzdálenost 30 m 50 m Rozdíl vzdálenosti mezi mi 10 m 10 m Převýšení mezi venkovní a vnitřními mi 20 m 20 m Převýšení mezi vnitřními mi 0,5 m 0,5 m Kód produktu Povinné příslušenství Cena - Sada refnetů pro TWIN aplikaci (plyn/kapalina) Kč 17

18 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY POTRUBNÍ JEDNOTKY CTA/CTB Ekologické chladivo R32. Infraovládání s přijímačem. Potrubní nízkotlaké CTA (ESP = 25 Pa). Potrubní středotlaké CTB (ESP = 50 Pa). DC motor ventilátoru. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. CHLAZENÍ -15 C až 50 C TOPENÍ -15 C až 30 C Split systémy tepelné čerpadlo Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1 m) [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] CTA-18HVR4 5,3 (2,0 5,6) / 5,9 (3,0 6,0) / 6,1 A++ / 36 / 40 / x 210 x / 8 22, Kč 12 / 6 COU-18HDR4 1,59 1,475 4,0 A x 702 x 362 (30 / 20) Kč CTA-24HVR4 7,0 (3,5 8,0) / 7,7 (4,5 8,5) / 6,1 A++ / 43 / 45 / x 210 x / Kč 16 / 10 COU-24HDR4 2,15 1,925 4,0 A x 843 x 388 (50 / 25) Kč CTB-36HVR4 10,5 (6,6 12,8) / 11,5 (7,35 13,2) / 6,1 A++ / 42 / 46 / x 260 x Kč 16 / / 30 COU-36HDR4 3,27 3,1 4,0 A x 997 x Kč Cena bez DPH Cena za split Kč Kč Kč POTRUBNÍ JEDNOTKY UD3 Split systémy tepelné čerpadlo Ekologické chladivo R32. Kompaktní rozměry. Nástěnný kabelový ovladač CZ-RD52CP. Externí statický tlak 15 45Pa (Z25, Z35). Externí statický tlak 15 50Pa (Z50, Z60). Zabudované čerpadlo kondenzátu. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. CHLAZENÍ -10 C až 43 C TOPENÍ do -15 C Venkovní Vnitřní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1 m) chlazení [db (A)] Lp (1 m) topení [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] CS-Z25UD3EAW 2,5 (0,85 3,2) / 3,2 (0,85 4,6) / 5,9 A+ / 24 / 27 / / 27 / x 200 x / 6 20 / 15 CU-Z25UBEA 0,58 0,8 4,2 A x 542 x CS-Z35UD3EAW 3,5 (0,85 4,0) / 4,2 (0,85 5,1) / 5,8 A+ / 24 / 27 / / 27 / x 200 x / 6 20 / 15 CU-Z35UBEA 0,91 1,1 4,1 A x 619 x CS-Z50UD3EAW 5,1 (0,9 5,7) / 6,1 (0,9 7,2) / 5,9 A+ / 26 / 29 / / 30 / x 200 x / 6 30 / 20 CU-Z50UBEA 1,56 1,82 4,1 A x 695 x CS-Z60UD3EAW 6,0 (0,9 6,5) / 7,0 (0,9 8,0) / 5,6 A+ / 27 / 30 / / 32 / x 200 x / 6 30 / 20 CU-Z60UBEA 2,04 2,16 4,1 A x 695 x Cena za split Kč Kč Kč Kč POZNÁMKY 18

19 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY MULTISPLIT SYSTÉMY YDZC (2x1, 3x1, 4x1, 5x1) Ekologické chladivo R32. S1 kompresor. Automatický restart. Elektrické expanzní ventily. El. napájení 1~230 V / 50 Hz. CHLAZENÍ -15 C až 50 C TOPENÍ do -15 C YDZC218 Multisplit systémy tepelné čerpadlo Kód Venkovní Chladící výkon nom (min max) /příkon [kw] YDZC327 nom (min max) / příkon [kw] 7SP AW-YDCZ218-H91 5,28 / 1,630 5,57 / 1,39 7SP AW-YDCZ327-H91 7,91 / 2,440 8,21 / 2,18 7SP AW-YDCZ430-H91 10,55 / 3,28 10,55 / 2,63 7SP AW-YDCZ542-H91 12,31 / 4,26 12,31 / 3,10 Sezónní účinnost SEER / SCOP 5,6 / A++ 3,8 / A 6,1 / A++ 3,8 / A 6,1 / A++ 3,8 / A 5,6 / A++ 3,5 / A Akustický tlak Lp (1 m) [db (A)] Vnitřní jednotky mohou pracovat pouze v jednom pracovním režimu současně (všechny jsou v režimu chlazení resp. režimu topení). Max. vzdálenost celková / na okruh [m] Max. převýšení mezi AWSI / AWSI a YDZC [m] Potrubí plyn / kapalina Cena za split x 615 x / / x 10 / Kč x 765 x / / 10 59,2 3 x 10 / Kč x 500 x / / 10 75,6 3 x 10 / x 12 / Kč x 500 x / / 10 80,4 4 x 10 / x 12 / Kč HKD XDM CDMX, CDM DDM Vnitřní Provedení Kód Označení Nástěnné Chladící výkon [kw] Topný výkon [kw] Externí statický tlak [Pa] (šířka x výška x hloubka) Lp (1m) [db(a)] Potrubí plyn / kapalina Jednotková cena 7SP AW-HKD009-N91 2,64 2, x 285 x / 26 / 30 / 40 7,5 10 / Kč 7SP AW-HKD012-N91 3,52 3, x 285 x / 26 / 34 / 40 7,5 10 / Kč 7SP AW-HKD018-N91 5,28 5, x 302 x / 30 / 37 / / Kč 7SP AW-HKD024-N91 7,03 7, x 327 x / 35 / 42 / 45 12,3 16 / Kč Parapetní 7SP AW-XDM012-N11 3,50 3, x 600 x / 40 / 44 14,8 10 / Kč Kazetové 7SP042261X AW-CDM009X-N11 2,60 2, x 260 x / 36 / 39 14,5 10 / Kč 7SP AW-CDM012-N91 3,52 4,4 570 x 260 x / 38 / 42 16,2 10 / Kč 7SP AW-CDM018-N91 5,28 5, x 260 x / 39 / 42 16,5 12 / Kč 7ACVF0566 Dekorační panel 647 x 50 x 647 mm Kč Potrubní 7SP AW-DDM012-N91 3,52 4,10 25 (0 45) 700 x 200 x / 30 / / Kč Povolené kombinace velikostí vnitřních jednotek (vždy musí být připojené alespoň dvě vnitřní jednotky) AW-YDZC218-H91 (2 jednotky) AW-YDZC327-H91 (3 jednotky) AW-YDZC430-H91 (4 jednotky) AW-YDZC542-H91 (5 jednotek) 2 vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky * * * vnitřní jednotky * vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřních jednotek vnitřních jednotek vnitřních jednotek vnitřních jednotek vnitřních jednotek

20 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY MULTISPLIT SYSTÉMY MULTI COU (2x1, 3x1, 4x1, 5x1) C2OU C3OU C4OU C5OU Ekologické chladivo R32. Infraovládání u modelů CSG, CSC. Infraovládání s přijímačem u modelů CST. Externí statický tlak ESP = 30 Pa u modelů CST. DC motor ventilátoru. 3 otáčky ventilátoru. Automatické otáčky. Automatický restart. CHLAZENÍ -15 C až 55 C TOPENÍ -15 C až 34 C Multisplit systémy tepelné čerpadlo Venkovní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Sezónní účinnost SEER / SCOP Lp (1 m) [db (A)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Cena bez DPH C2OU-18HDR4-A 5,3 (2,6 6,9) / 1,65 5,9 (2,3 7,7) / 1,73 6,3 A++ / 4,0 A x 610 x x 10 / 6 30 / Kč C3OU-27HDR4-A C4OU-36HDR4-A C5OU-42HDR4-A 7,9 (4,0 10,3) / 2,47 10,5 (5,3 13,8) / 3,4 12,3 (6,2 15,9) / 3,9 8,8 (4,4 11,4) / 2,6 11,1 (5,6 14,4) / 3,08 12,9 (6,5 16,8) / 3,65 6,3 A++ / 4,0 A+ 6,8 A++ / 4,0 A+ 6,5 A++ / 4,0 A x 843 x x 10 / 6 45 / 10 56, Kč x 997 x x 10 / 6 60 / 10 82, Kč x 997 x x 10 / 6 75 / 10 84, Kč CSG CSC CST Provedení Nástěnné Kazetové Potrubní Vnitřní Označení Chladící výkon [kw] [kw] Lp (1 m) [db (A)] Potrubí plyn / kapalina Jednotková cena CSG-07HVR4-A 2,1 2,3 24 / 27 / x 290 x / 6 8, Kč CSG-09HVR4-A 2,6 2,9 24 / 28 / x 290 x / 6 8, Kč CSG-12HVR4-A 3,5 3,8 25 / 30 / x 290 x / 6 8, Kč CSG-18HVR4-A 5,3 5,6 36 / 40 / x 347 x / 6 10, Kč CSG-24HVR4-A 7,0 7,3 38 / 42 / x 362 x / 10 13, Kč CSC-07HVR4-A 2,1 2,3 33 / 36 / x 267 x / 6 16, Kč CSC-09HVR4-A 2,6 2,9 33 / 36 / x 267 x / 6 16, Kč CSC-12HVR4-A 3,5 3,8 34 / 37 / x 267 x / 6 16, Kč CSC-18HVR4-A 5,3 5,6 38 / 41 / x 267 x / 6 16, Kč SP-S x 29,8 x 650 2,7 v ceně CST-07HVR4-A 2,1 2,3 23 / 26 / x 210 x / 6 17, Kč CST-09HVR4-A 2,6 2,9 23 / 26 / x 210 x / 6 17, Kč CST-12HVR4-A 3,5 3,8 27 / 31 / x 210 x / 6 17, Kč CST-18HVR4-A 5,3 5,6 26 / 30 / x 210 x / 6 20, Kč Kombinace (kombinační poměr je % nominálního výkonu venkovní jednotky) C2OU-18HDR4-A C3OU-27HDR4-A C4OU-36HDR4-A C5OU-42HDR4-A 9 / 12 / / / / / / 24 / / / / / / / / / / / / / / / / / / / / / 24 / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

21 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY MULTISPLIT SYSTÉMY FREE MULTI Z (2x1, 3x1, 4x1, 5x1) CU-2 CU-3 CU-4, CU-5 Multisplit systémy tepelné čerpadlo Ekologické chladivo R32. Napojitelných 2 až 5 jednotek. Infraovládání (součást dodávky vnitřní jed.). El. napájení do venkovní jednotky. El. napájení 1~230 V / 50 Hz. Automatický restart. CHLAZENÍ -10 C až 46 C TOPENÍ do -15 C Venkovní CU-2Z35TBE (2 jednotky) CU-2Z41TBE (2 jednotky) CU-2Z50TBE (2 jednotky) CU-3Z52TBE (3 jednotky) CU-3Z68TBE (3 jednotky) CU-4Z68TBE (4 jednotky) CU-4Z80TBE (4 jednotky) CU-5Z90TBE (5 jednotek) Chladící výkon nom (min max) / příkon [kw] 3,5 (1,5 4,5) / 0,72 4,1 (1,5 5,2) / 0,9 5,0 (1,5 5,4) / 1,18 5,2 (1,8 7,3) / 1,09 6,8 (1,9 8,0) / 1,86 6,8 (1,9 8,8) / 1,55 8,0 (3,0 9,2) / 1,98 9,0 (2,9 11,5) / 2,2 nom (min max) / příkon [kw] 4,2 (1,1 5,6) / 0,86 4,6 (1,1 7,0) / 0,96 5,6 (1,1 7,2) / 1,21 6,8 (1,6 8,3) / 1,47 8,5 (3,3 10,4) / 2,15 8,5 (3,0 10,6) / 1,9 9,4 (4,2 10,6) / 2,03 10,4 (3,4 14,5) / 2,15 Sezónní účinnost SEER / SCOP 8,5 A+++ / 4,6 A++ 8,5 A+++ / 4,6 A++ 8,5 A+++ / 4,6 A++ 8,5 A+++ / 4,2 A+ 8,0 A+++ / 4,2 A+ 8,0 A+++ / 4,2 A+ 7,9 A++ / 4,7 A++ 8,5 A+++ / 4,68 A++ Potrubí plyn / kapalina chlazení / topení Lp (1 m) [db (A)] Max. vzdálenost / převýšení [m] Cena za split 2 x 10 / x 619 x / / Kč 2 x 10 / x 619 x / / Kč 2 x 10 / x 619 x / / Kč 3 x 10 / x 795 x / / Kč 3 x 10 / x 795 x / / Kč 4 x 10 / x 795 x / / Kč 4 x 10 / x 999 x / / Kč 5 x 10 / x 999 x / / Kč Z, MZ XZ TZ, MTZ UFE, MZ*UFE UB4, MZ*UB4 UD3, MZ*UD3 Provedení Nástěnné ETHEREA Z (bílá matná) Nástěnné ETHEREA XZ (stříbrná) Nástěnné TZ Parapetní UFE Kazetové 4-výfukové UB4 Potrubní UD3 Vnitřní Označení Chladící výkon [kw] [kw] Externí statický tlak [Pa] Potrubí plyn / kapalina chlazení Lp (1 m) [db (A)] topení Lp (1 m) [db (A)] Jednotková cena CS-MZ16TKE 1,6 2,6 10 / x 295 x / 26 / / 27 / Kč CS-Z20TKEW 2,0 3,2 10 / x 295 x / 24 / / 25 / Kč CS-Z25TKEW 2,5 3,6 10 / x 295 x / 25 / / 27 / Kč CS-Z35TKEW 3,2 4,5 10 / x 295 x / 28 / / 33 / Kč CS-Z42TKEW 4,0 5,6 12 / x 295 x / 31 / / 35 / Kč CS-Z50TKEW 5,0 6,8 12 / x 302 x / 37 / / 37 / Kč CS-Z71TKEW 7,1 8,6 16 / x 302 x / 38 / / 38 / Kč CS-XZ20TKEW 2,0 3,2 10 / x 295 x / 24 / / 25 / Kč CS-XZ25TKEW 2,5 3,6 10 / x 295 x / 25 / / 27 / Kč CS-XZ35TKEW 3,5 4,5 10 / x 295 x / 28 / / 33 / Kč CS-XZ50TKEW 5,0 6,8 12 / x 302 x / 37 / / 37 / Kč CS-MTZ16TKE 1,6 2,6 10 / x 290 x / 27 / / 28 / Kč CS-TZ20TKEW-1 2,0 3,2 10 / x 290 x / 25 / / 26 / Kč CS-TZ25TKEW-1 2,5 3,6 10 / x 290 x / 26 / / 27 / Kč CS-TZ35TKEW-1 3,5 4,5 10 / x 290 x / 30 / / 33 / Kč CS-TZ42TKEW-1 4,2 5,0 12 / x 290 x / 31 / / 35 / Kč CS-TZ50TKEW 5,0 5,3 12 / x 302 x / 37 / / 37 / Kč CS-TZ60TKEW 6,0 8,5 12 / x 302 x / 37 / / 37 / Kč CS-TZ71TKEW 7,1 8,9 16 / x 302 x / 38 / / 38 / Kč CS-MZ20UFEA 2,0 3,2 10 / x 600 x / 27 / / 27 / Kč CS-Z25UFEAW 2,8 3,6 10 / x 600 x / 25 / / 25 / Kč CS-Z35UFEAW 3,5 4,5 10 / x 600 x / 26 / / 26 / Kč CS-Z50UFEAW 5,0 5,3 12 / x 600 x / 31 / / 33 / Kč CS-MZ20UB4EA 2,0 3,2 10 / x 260 x / 27 / / 30 / Kč CS-Z25UB4EAW 2,8 3,6 10 / x 260 x / 25 / / 28 / Kč CS-Z35UB4EAW 3,5 4,5 10 / x 260 x / 26 / / 28 / Kč CS-Z50UB4EAW 5,0 5,3 12 / x 260 x / 28 / / 29 / Kč CS-Z60UB4EAW 6,0 8,5 12 / x 260 x / 32 / / 32 / Kč Dekorační panel CZ-BT20EW (nutné objednat samostatně) 700 x 51 x 700 2, Kč CS-MZ20UD3EA 2,0 3, / x 200 x / 29 / / 29 / Kč CS-Z25UD3EAW 2,5 3, / x 200 x / 27 / / 27 / Kč CS-Z35UD3EAW 3,5 4, / x 200 x / 27 / / 27 / Kč CS-Z50UD3EAW 5,0 5, / x 200 x / 29 / / 30 / Kč CS-Z60UD3EAW 6,0 8, / x 200 x / 30 / / 32 / Kč Kabelový ovladač CZ-RD52CP (součást vnitřní jednotky) Propojovací potrubí mezi venkovní a vnitřními mi (plyn / kapalina): Velikosti 16, 20, 25, 35 potrubí 10 mm (3/8) / 6 mm (1/4), Velikosti 42, 50 potrubí 10 mm (3/8) / 6 mm (1/4) (redukce na vnitřní jednotku z 12 mm (1/2) na 10 mm (3/8)), Velikosti 60 potrubí 12 mm (1/2) / 6 mm (1/4) (expandér na venkovní jednotku z 10 mm (3/8) na 12 mm (1/2)), Velikosti 71 potrubí 12 mm (1/2) / 6 mm (1/4) (expandér na venkovní jednotku z 10 mm (3/8) na 12 mm (1/2) a redukce na vnitřní jednotku z 16 mm (5/8) na 12 mm (1/2)) 21

22 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY MULTISPLIT SYSTÉMY FREE MULTI Z (2x1, 3x1, 4x1, 5x1) CU-2Z35TBE a CU-2Z41TBE (součet velikostí vnitřních jednotek musí být mezi 32 až 60) / / / / / / / / CU-2Z50TBE (součet velikostí vnitřních jednotek musí být mezi 32 až 77) / / / / / / / / / / / / / / / / CU-3Z52TBE (součet velikostí vnitřních jednotek musí být mezi 45 až 95) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CU-3Z68TBE (součet velikostí vnitřních jednotek musí být mezi 45 až 112) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CU-4Z68TBE (součet velikostí vnitřních jednotek musí být mezi 45 až 115) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CU-4Z80TBE (součet velikostí vnitřních jednotek musí být mezi 45 až 147) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CU-5Z90TBE (součet velikostí vnitřních jednotek musí být mezi 45 až 183) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

23 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

24 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY KOMERČNÍ SYSTÉMY PACi STANDARD (SPLIT, TWIN) Komerční systémy tepelné čerpadlo Automatický restart. Standardní filtrace, chladivo R410A. Čerpadlo kondenzátu výtlak 850 mm (U2, Y2). Modely E5 jsou jednofázové, modely E8 jsou třífázové. Možnost použít jako TWIN systém. Jednoventilátorová venkovní až do 12,5 kw. Kompatibilní s řídícím systémem řady Panasonic ECOi VRF. Volitelné ovládání IntesisHome prostřednictvím WiFi pomocí smart zařízení. Expanzní ventil je ve venkovní jednotce. CHLAZENÍ -10 C až 43 C TOPENÍ do -15 C Venkovní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Vzduchový výkon chlazení / topení [m 3 / h] Potrubí plyn / kapalina chlazení / topení Lp (1 m) [db (A)] Max. vzdálenost / převýšení [m] Cena za split U-60PEY2E5 6,0 (2,0 7,1) 6,0 (1,8 7,0) 2280 / / x 619 x / / Kč U-71PEY2E5 7,1 (2,0 7,7) 7,1 (1,8 8,1) 2640 / / x 619 x / / Kč U-100PEY1E5** 10,0 (2,7 11,5) 10,0 (2,1 13,8) 4560 / / x 996 x / / Kč U-125PEY1E5** 12,5 (3,8 13,5) 12,5 (3,4 15,0) 4800 / / x 996 x / / Kč U-100PEY1E8** 10,0 (2,7 11,5) 10,0 (2,1 13,8) 4560 / / x 996 x / / Kč U-125PEY1E8** 12,5 (3,8 13,5) 12,5 (3,4 15,0) 4800 / / x 996 x / / Kč U-140PEY1E8** 14,0 (3,3 15,5) 14,0 (4,1 16,0) 8100 / / x 1416 x / / Kč K2 Y2 U2 N1 F1 T2 Vnitřní Chladící výkon / Provedení Označení příkon split [kw] Nástěnné Kazetové 4-výfukové 575 x 575 mm Kazetové 4-cestné 840 x 840 mm Potrubní nízkotlaké Potrubní středotlaké Podstropní Twin aplikace / příkon split [kw] Sezónní účinnost chlazení SEER*** Sezónní účinnost topení SCOP*** Externí statický tlak nominál (min max) [Pa] Simultánní provoz vnitřních jednotek se stejným nastavením. Kombinace různých provedení vnitřních jednotek je povolena, velikost však musí být stejná. S vnitřní ; U venkovní Lp (1 m) [db (A)] Jednotková cena S-50PK2E5B* 5,0 5, x 302 x / 36 / Kč S-60PK2E5B** 6,1 / 1,76 6,1 / 1,42 5,7 A+ 4,0 A x 302 x / 44 / Kč S-71PK2E5B** 7,1 / 2,45 7,1 / 1,69 5,4 A 4,0 A x 302 x / 44 / Kč S-100PK2E5B 9,0 / 3,37 9,0 / 2,38 5,9 A+ 3,9 A 1120 x 302 x / 45 / Kč S-50PY2E5A* 5,0 5,0 575 x 260 x / 37 / Kč Dekorační panel CZ-KPY3BW (625 x 31 x 625 mm) (2,4 kg) S-50PU2E5B* 5,0 5,0 840 x 256 x / 29 / Kč S-60PU2E5B** 6,0 / 1,62 6,0 / 1,43 7,0 A++ 4,1 A+ 840 x 256 x / 31 / Kč S-71PU2E5B** 7,1 / 2,19 7,1 / 1,72 6,5 A++ 4,2 A+ 840 x 256 x / 31 / Kč S-100PU2E5B 10,0 / 2,34 11,2 / 2,24 7,6 A++ 4,8 A x 319 x / 38 / Kč S-125PU2E5B 12,5 / 3,96 12,5 / 3,05 3,16 B 4,1 A 840 x 319 x / 39 / Kč S-140PU2E5B 14,0 / 4,31 14,0 / 3,37 3,25 A 4,15 A 840 x 319 x / 40 / Kč Dekorační panel CZ-KPU3 (950 x 33,5 x 950 mm) (5 kg) S-50PN1E5A* 5,0 5, x 250 x (10 80) 35 / 39 / Kč S-60PN1E5A** 6,0 / 1,87 6,0 / 1,61 4,8 B 3,8 A 1100 x 250 x (10 80) 36 / 41 / Kč S-71PN1E5A** 7,1 / 2,57 7,1 / 1,92 5,1 A 3,8 A 1100 x 250 x (10 80) 36 / 41 / Kč S-100PN1E5A 10,0 / 3,56 10,0 / 2,94 5,3 A 3,8 A 1300 x 250 x (10 80) 37 / 42 / Kč S-125PN1E5A 12,5 / 4,45 12,5 / 3,67 2,81 C 3,41 B 1300 x 250 x (10 80) 38 / 43 / Kč S-140PN1E5A 14,0 / 4,70 14,0 / 3,88 2,98 C 3,52 B 1300 x 250 x (10 80) 39 / 44 / Kč S-50PF1E5B* 5,0 5,0 800 x 290 x (10 150) 26 / 30 / Kč S-60PF1E5B** 6,0 / 1,79 6,0 / 1,37 5,5 A 4,0 A x 290 x (10 150) 26 / 32 / Kč S-71PF1E5B** 7,1 / 2,57 7,1 / 1,73 5,4 A 4,0 A x 290 x (10 150) 26 / 32 / Kč S-100PF1E5B 10,0 / 3,32 10,0 / 2,63 5,4 A 3,8 A 1400 x 290 x (10 150) 31 / 34 / Kč S-125PF1E5B 12,5 / 4,10 12,5 / 3,27 3,05 B 3,82 A 1400 x 290 x (10 150) 32 / 35 / Kč S-140PF1E5B 14,0 / 4,35 14,0 / 3,58 3,22 A 3,91 A 1400 x 290 x (10 150) 33 / 36 / Kč S-50PT2E5B* 5,0 5,0 960 x 235 x / 33 / Kč S-60PT2E5B** 6,0 / 1,63 6,0 / 1,38 6,7 A++ 4,0 A x 235 x / 34 / Kč S-71PT2E5B** 7,1 / 2,21 7,1 / 1,68 6,1 A++ 4,0 A x 235 x / 35 / Kč S-100PT2E5B 10,0 / 3,32 10,0 / 2,60 6,1 A++ 3,9 A 1590 x 235 x / 37 / Kč S-125PT2E5B 12,5 / 4,15 12,5 / 3,25 3,01 B 3,85 A 1590 x 235 x / 40 / Kč S-140PT2E5B 14,0 / 4,70 14,0 / 3,61 2,98 C 3,88 A 1590 x 235 x / 41 / Kč * jednotky použitelné jen pro TWIN aplikaci, ** jednotky použitelné pro split i TWIN aplikaci, *** pro modely nad 12,5 kw jsou uvedené hodnoty EER a COP Uvedené hodnoty SEER a SCOP platí pro jednofázové jednotky, pro třífázové použijte katalog. Chladící výkon [kw] 10 (2 x 5,0) 12,5 (2 x 6,0) 14 (2 x 7,1) Venkovní U-100PEY1E5(8) U-125PEY1E5(8) U-140PEY1E8 Vnitřní jednotky 2x S-50P 2x S-60P 2x S-71P Refnet 1x CZ-P224BK2BM 1x CZ-P224BK2BM 1x CZ-P224BK2BM Kč Kč 24

25 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY KOMERČNÍ SYSTÉMY PACi ELITE (SPLIT, TWIN, TRIPLE, DOUBLE TWIN) Automatický restart. Standardní filtrace, chladivo R410A. Čerpadlo kondenzátu výtlak 850 mm (U2, Y2). Modely E5 jsou jednofázové, modely E8 jsou třífázové. Možnost použít jako TWIN, TRIPLE a DOUBLE TWIN systém. Jednoventilátorová venkovní do 7,1 kw. Kompatibilní s řídícím systémem řady Panasonic ECOi VRF. Volitelné ovládání IntesisHome prostřednictvím WiFi pomocí smart zařízení. Expanzní ventil je ve venkovní jednotce. CHLAZENÍ -15 C až 43 C TOPENÍ do -20 C Komerční systémy tepelné čerpadlo Venkovní Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Vzduchový výkon chlazení / topení [m 3 /h] Potrubí plyn / kapalina chlazení / topení Lp (1 m) [db (A)] Max. vzdálenost / převýšení [m] Cena za split U-36PE2E5A 3,6 (1,5 4,0) 4,0 (1,5 5,0) 2280 / / x 619 x / / Kč U-50PE2E5A 5,0 (1,5 5,6) 5,6 (1,5 6,5) 2280 / / x 619 x / / Kč U-60PE2E5A 6,0 (2,0 7,1) 7,0 (1,8 8,0) 2280 / / x 619 x / / Kč U-71PE1E5A** 7,1 (2,5 8,0) 8,0 (2,0 9,0) 3600 / / x 996 x / / Kč U-100PE1E5A** 10,0 (3,3 12,5) 11,2 (4,1 14,0) 6600 / / x 1416 x / / Kč U-125PE1E5A** 12,5 (3,3 14,0) 14,0 (4,1 16,0) 7800 / / x 1416 x / / Kč U-140PE1E5A** 14,0 (3,3 15,5) 16,0 (4,1 18,0) 8100 / / x 1416 x / / Kč U-71PE1E8A** 7,1 (2,5 8,0) 8,0 (2,0 9,0) 3600 / / x 996 x / / Kč U-100PE1E8A** 10,0 (3,3 12,5) 11,2 (4,1 14,0) 6600 / / x 1416 x / / Kč U-125PE1E8A** 12,5 (3,3 14,0) 14,0 (4,1 16,0) 7800 / / x 1416 x / / Kč U-140PE1E8A** 14,0 (3,3 15,5) 16,0 (4,1 18,0) 8100 / / x 1416 x / / Kč U-200PE2E8A** 19,5 (5,4 22,4) 22,4 (5,6 25,0) 9840 / / x 1500 x / / Kč U-250PE2E8A** 25,0 (6,3 28,0) 28,0 (7,1 31,5) 9600 / / x 1500 x / / Kč K2 Y2 U2 N1 F1 E2 T2 Vnitřní Chladící výkon / Provedení Označení příkon split [kw] Nástěnné Kazetové 4-výfukové 575 x 575 mm Kazetové 4-cestné 840 x 840 mm Potrubní nízkotlaké / příkon split [kw] Sezónní účinnost chlazení SEER*** Sezónní účinnost topení SCOP*** Externí statický tlak nominál (min max) [Pa] Lp (1 m) [db (A)] Jednotková cena S-36PK2E5B** 3,6 / 0,79 4,0 / 0,86 6,4 A++ 4,3 A x 302 x / 31 / Kč S-45PK2E5B* 4,5 5, x 302 x / 34 / Kč S-50PK2E5B** 5,0 / 1,40 5,6 / 1,49 6,2 A++ 4,1 A x 302 x / 36 / Kč S-60PK2E5B** 6,0 / 1,68 7,0 / 1,74 6,7 A++ 4,2 A x 302 x / 44 / Kč S-71PK2E5B** 7,1 / 2,09 8,0 / 2,13 6,7 A++ 4,1 A x 302 x / 44 / Kč S-100PK2E5B 9,5 / 2,92 9,5 / 2,47 6,3 A++ 4,0 A x 302 x / 45 / Kč S-36PY2E5A** 3,6 / 0,80 4,0 / 0,98 6,3 A++ 4,1 A+ 575 x 260 x / 32 / Kč S-45PY2E5A* 4,5 5,2 575 x 260 x / 34 / Kč S-50PY2E5A** 5,0 / 1,44 5,6 / 1,69 6,1 A++ 3,9 A 575 x 260 x / 37 / Kč Dekorační panel CZ-KPY3BW (625 x 31 x 625 mm) (2,4 kg) S-36PU2E5B** 3,6 / 0,77 4,0 / 0,78 7,4 A++ 4,6 A x 256 x / 28 / Kč S-45PU2E5B* 4,5 5,2 840 x 256 x / 28 / Kč S-50PU2E5B** 5,0 / 1,32 5,6 / 1,26 7,1 A++ 4,4 A+ 840 x 256 x / 29 / Kč S-60PU2E5B** 6,0 / 1,60 7,0 / 1,72 7,4 A++ 4,2 A+ 840 x 256 x / 31 / Kč S-71PU2E5B** 7,1 / 1,80 8,0 / 1,86 7,6 A++ 4,3 A+ 840 x 256 x / 31 / Kč S-100PU2E5B** 10,0 / 2,34 11,2 / 2,24 7,6 A++ 4,8 A x 319 x / 38 / Kč S-125PU2E5B** 12,5 / 3,37 14,0 / 3,04 3,7 A 4,6 A 840 x 319 x / 39 / Kč S-140PU2E5B 14,0 / 4,24 16,0 / 3,72 3,3 A 4,3 A 840 x 319 x / 40 / Kč Dekorační panel CZ-KPU3 (950 x 33,5 x 950 mm) (5 kg) S-36PN1E5A** 3,6 / 0,96 4,0 / 0,93 4,6 B 3,8 A 880 x 250 x (10 80) 35 / 38 / Kč S-45PN1E5A* 4,5 5,2 880 x 250 x (10 80) 35 / 39 / Kč S-50PN1E5A** 5,0 / 1,56 5,6 / 1,47 4,6 B 3,8 A 880 x 250 x (10 80) 35 / 39 / Kč S-60PN1E5A** 6,0 / 1,85 7,0 / 1,87 5,5 A 3,8 A 1100 x 250 x (10 80) 36 / 41 / Kč S-71PN1E5A** 7,1 / 2,15 8,0 / 2,26 5,5 A 3,7 A 1100 x 250 x (10 80) 36 / 41 / Kč S-100PN1E5A** 10,0 / 2,67 11,2 / 2,95 6,0 A+ 3,9 A 1300 x 250 x (10 80) 37 / 42 / Kč S-125PN1E5A** 12,5 / 3,89 14,0 / 3,88 3,21 A 3,61 A 1300 x 250 x (10 80) 38 / 43 / Kč S-140PN1E5A 14,0 / 4,65 16,0 / 4,69 3,01 B 3,41 B 1300 x 250 x (10 80) 39 / 44 / Kč Kč Kč 25

26 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Vnitřní Chladící výkon / Provedení Označení příkon split [kw] Potrubní středotlaké Potrubní vysokotlaké Podstropní / příkon split [kw] Sezónní účinnost chlazení SEER*** Sezónní účinnost topení SCOP*** Externí statický tlak nominál (min max) [Pa] Lp (1 m) [db (A)] Jednotková cena S-36PF1E5B** 3,6 / 0,81 4,0 / 0,88 5,7 A+ 3,9 A 800 x 290 x (10 150) 25 / 29 / Kč S-45PF1E5B* 4,5 5,2 800 x 290 x (10 150) 26 / 30 / Kč S-50PF1E5B** 5,0 / 1,30 5,6 / 1,39 5,7 A+ 3,9 A 800 x 290 x (10 150) 26 / 30 / Kč S-60PF1E5B** 6,0 / 1,65 7,0 / 1,75 6,1 A++ 4,0 A x 290 x (10 150) 26 / 32 / Kč S-71PF1E5B** 7,1 / 1,85 8,0 / 2,08 6,4 A++ 4,0 A x 290 x (10 150) 26 / 32 / Kč S-100PF1E5B** 10,0 / 2,44 11,2 / 2,60 5,8 A+ 3,8 A 1400 x 290 x (10 150) 31 / 34 / Kč S-125PF1E5B** 12,5 / 3,57 14,0 / 3,48 3,5 A 4,02 A 1400 x 290 x (10 150) 32 / 35 / Kč S-140PF1E5B 14,0 / 4,31 16,0 / 4,44 3,25 A 3,6 A 1400 x 290 x (10 150) 33 / 36 / Kč S-200PE2E5 19,5 / 6,27 22,4 / 6,32 3,11 B 3,54 B 1453 x 479 x / 41 / Kč S-250PE2E5 25,0 / 8,60 28,0 / 7,70 2,91 C 3,64 A 1453 x 479 x / 45 / Kč S-36PT2E5B** 3,6 / 0,75 4,0 / 0,80 6,7 A++ 4,3 A+ 960 x 235 x / 32 / Kč S-45PT2E5B* 4,5 5,2 960 x 235 x / 33 / Kč S-50PT2E5B** 5,0 / 1,34 5,6 / 1,34 6,5 A++ 4,1 A+ 960 x 235 x / 33 / Kč S-60PT2E5B** 6,0 / 1,61 7,0 / 1,66 6,8 A++ 4,1 A x 235 x / 34 / Kč S-71PT2E5B** 7,1 / 1,93 8,0 / 1,93 6,2 A++ 4,0 A x 235 x / 35 / Kč S-100PT2E5B** 10,0 / 2,53 11,2 / 2,60 6,7 A++ 4,3 A x 235 x / 37 / Kč S-125PT2E5B** 12,5 / 3,73 14,0 / 3,51 3,35 A 3,99 A 1590 x 235 x / 40 / Kč S-140PT2E5B 14,0 / 4,65 16,0 / 4,36 3,01 B 3,67 A 1590 x 235 x / 41 / Kč * jednotky použitelné pouze pro aplikaci TWIN, TRIPLE, DOUBLE TWIN, ** jednotky použitelné pro split i TWIN, TRIPLE, DOUBLE TWIN aplikaci *** pro modely nad 12,5 kw jsou uvedené hodnoty EER a COP Uvedené hodnoty SEER a SCOP platí pro jednofázové jednotky, pro třífázové použijte katalog; S vnitřní ; U venkovní KOMERČNÍ SYSTÉMY PACi ELITE (SPLIT, TWIN, TRIPLE, DOUBLE TWIN) Twin aplikace Triple aplikace Double twin aplikace REFNET REFNET REFNET REFNET REFNET Simultánní provoz vnitřních jednotek se stejným nastavením. Kombinace různých provedení vnitřních jednotek je povolena. Nutná stejná vzdálenost potrubí od refnetu k vnitřní jednotce. APLIKACE Chladící výkon [kw] 7,1 (2 x 3,6) 10 (2 x 5,0) 12,5 (2 x 6,0) 14 (2 x 7,1) 20 (3 x 7,1) 25 (2 x 12,5) Venkovní U-71PE1E5(8)A U-100PE1E5(8)A U-125PE1E5(8)A U-140PE1E5(8)A U-200PE2E8A U-250PE2E8A Vnitřní jednotky 2x S-36P 2x S-50P 2x S-60P 2x S-71P 2x S-100P 2x S-125P Refnet 1x CZ-P224BK2BM 1x CZ-P224BK2BM 1x CZ-P224BK2BM 1x CZ-P224BK2BM 1x CZ-P224BK2BM 1x CZ-P680BK2BM TWIN APLIKACE DOUBLE TWIN TRIPLE Chladící výkon [kw] 12,5 (4 x 3,6) 20 (4 x 5,0) 25 (4 x 7,1) 10 (3 x 3,6) 12,5 (3 x 4,5) 14 (3 x 5,0) 20 (3 x 7,1) Venkovní U-125PE1E5(8)A U-200PE2E8A U-250PE2E8A U-100PE1E5(8)A U-125PE1E5(8)A U-140PE1E5(8)A U-200PE2E8A Vnitřní jednotky 4x S-36P 4x S-50P 4x S-71P 3x S-36P 3x S-45P 3x S-50P 3x S-71P Refnet 3x CZ-P224BK2BM 1x CZ-P680BK2BM 1x CZ-P680BK2BM 2x CZ-P224BK2BM 2x CZ-P224BK2BM 1x CZ-P3HPC2BM 1x CZ-P3HPC2BM 1x CZ-P3HPC2BM 1x CZ-P3HPC2BM PORUCHOVÉ KÓDY NA OVLADAČI PACi (AHU KIT PAH2) E03 AHU kit neumí přijmout signál z centrálního ovladače E20 AHU kity nejsou v automatickém adresování E04 E05 E06 E07 E08 E09 E12 E15 E16 E18 AHU kit neumí přijmout signál z venkovní jednotky AHU kit neumí poslat signál do venkovní jednotky Venkovní neumí přijmout signál z AHU kitu Venkovní neumí poslat signál do AHU kitu Dvě stejné adresy AHU kitů Více ovladačů nastavených jako Master Probíhá automatické adresování; start automatického adresování je zakázán Nekompatibilní velikost jednotek přestřihněte jumper JP001 na venkovní jednotce Nekompatibilní velikost jednotek přestřihněte jumper JP001 na venkovní jednotce Porucha komunikace skupinového řízení F01 F02 F04 F06 F07 F08 F10 F12 F31 L04 Problém se snímačem teploty E1 na vstupu do výměníku Problém se snímačem teploty E2 uprostřed výměníku Problém se snímačem teploty na výtlaku kompresoru TD Problém se snímačem teploty na vstupu do výměníku venkovní jednotky C1 Problém se snímačem teploty ve středu výměníku venkovní jednotky C2 Problém se snímačem teploty okolí na venkovní jednotce TO Problém se snímačem teploty TA na nasávání vzduchu / v prostoru Problém se snímačem teploty na sání kompresoru TS Problém s pamětí EEPROM ve venkovní jednotce Dvě nebo více stejných adres venkovních jednotek 26

27 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY PŘÍSLUŠENSTVÍ PRO SYSTÉMY PACi CZ-RWSK2 CZ-RWSC3 CZ-RWSU3 CZ-RWSY2 CZ-RWST3N CZ-RTC4 CZ-RTC5B CZ-RE2C2 CZ-RELC2 CZ-CSRC3 CZ-ESWC2 CZ-ANC3 CZ-64ESMC3 CZ-256ESMC3 PAW-RC2-MBS-4 PAW-PACR3 CZ-CSWKC2 CZ-CWEBC2 Označení Popis Cena LOKÁLNÍ OVLÁDÁNÍ CZ-RWSK2 Infraovládání pro jednotky K Kč CZ-RWSK2+CZ-RWSC3 Infraovládání a přijímač pro jednotky N1, F1 (tato sada je univerzální pro ovládání všech typů jednotek) Kč CZ-RWSU3 Infraovládání a přijímač pro jednotky U Kč CZ-RWSY2 Infraovládání a přijímač pro jednotky Y Kč CZ-RWST3N Infraovládání a přijímač pro jednotky T Kč CZ-RTC4 Základní kabelový ovladač s časovačem Kč CZ-RTC5B Vylepšený kabelový ovladač s časovačem, spotřebou energie, dotykovými tlačítky, podsvícením a funkcemi Econavi a Datanavi Kč CZ-RE2C2 Zjednodušený kabelový ovladač Kč CZ-RELC2 Zjednodušený podsvícený kabelový ovladač Kč CZ-CSRC3 Prostorový snímač teploty Kč CENTRÁLNÍ OVLÁDÁNÍ CZ-ESWC2 Časovač s týdenním programováním Kč CZ-ANC3 Ovladač ON / OFF (napojení max. 64 jednotek, 16 skupin) Kč CZ-64ESMC3 Systémový centrální ovladač (napojení max. 64 jednotek, ovládání 64 skupin), se zabudovaným týdenním časovačem Kč CZ-256ESMC3 Inteligentní dotykový panel (napojení max. 256 jednotek, 64 jednotek x 4 systémy), zjednodušené rozpočítávaní nákladů Kč DÁLKOVÉ ŘÍZENÍ PA-RC2-WIFI-1 Komunikační rozhraní pro připojení PACi na IntesisHome (ovládání přes aplikaci Android, ios) Kč CZ-CFUSCC-1 Panasonic smart cloud, internetové cloud ovládání, max. 128 jednotek Kč PAW-RC2-MBS-1 Modbus rozhraní, napojení na 1 systém Kč PAW-RC2-MBS-4 Modbus rozhraní, napojení na 4 nezávislé systémy Kč PAW-PACR3 Modul pro střídání a redundanci 2 nebo 3 jednotek PACi (obsahuje PAW-T10 desky) Kč CZ-CFUNC2 Komunikační adaptér pro venkovní jednotku (max. 128 jednotek) Kč CZ-CAPDC2 Modul Seri-Para I / O pro venkovní jednotku (max. 4 jednotky) Kč CZ-CAPC3 ON/OFF ovládání externích zařízení Kč CZ-CAPBC2 Modul Seri-Para I / O pro vnitřní jednotku (max. 1 skupina / 8 vnitřních jednotek) Kč CZ-CSWKC2 Základní software P-AIMS Kč CZ-CSWAC2 Doplňkový software pro rozpočet spotřeby nákladů Kč CZ-CSWWC2 Doplňkový software pro webovou aplikaci Kč CZ-CSWGC2 Doplňkový software pro zobrazení objektů Kč CZ-CSWBC2 Doplňkový software pro rozhraní BACnet Kč CZ-CWEBC2 Webové rozhraní Kč DOPLŇKOVÉ PŘÍSLUŠENSTVÍ CZ-P224BK2BM Refnet Kč CZ-P3HPC2BM Refnet Kč CZ-P680BK2BM Refnet Kč CZ-T10 Kabel externí řízení (blokování provozu, blokování ovladače, výstupy stav provozu, generální alarm) 530 Kč PAW-T10 Deska s kabelem CZ-T10 propojeným na svorky Kč PORUCHOVÉ KÓDY NA OVLADAČI PACi (AHU KIT PAH2) L08 Není nastavena adresa AHU kitu L09 Nenastaveno výkonové číslo AHU kitu L10 Nenastavený výkon venkovní jednotky L13 Nesprávně nastavený typ AHU kitu L18 Porucha 4-cestného ventilu P01 Porucha vstupu BLOWER INPUT porucha ventilátoru manuální reset P03 Vysoká teplota na výtlaku kompresoru nad 106 C P04 Vysokotlaká ochrana na chladicím okruhu P05 Nesprávný sled fází (nebo chybějící fáze) P10 Problém s plovákem zkontrolujte propojení svorek FS1, FS2 v sekci B P13 Alarm ventil otevřený P14 P15 P16 P22 P29 P31 H01 H02 H03 H05 H31 Porucha snímače O2 Nedostatek chladiva Proudová ochrana kompresoru Problém s ventilátorem venkovní jednotky (inverter) Porucha INV kompresoru, driver Problém se skupinovým řízením Proudová ochrana Problém s PAM Porucha snímače měření proudu CT Odpojený snímač teploty na výtlaku kompresoru Problém s HIC 27

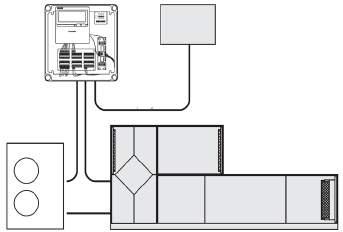

28 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY PŘÍSLUŠENSTVÍ PRO SYSTÉMY PACi AHU Kit (5 25 kw) komunikační modul pro napojení venkovních jednotek PACi na externí výparník Možnost montáže do exteriéru. Součástí dodávky jsou 3 snímače teploty (4 u modelu PAH2): snímač teploty nasávaného vzduchu TA (resp. teplota obsluhovaného prostoru) snímač teploty kapalného chladiva E1 snímač teploty středně přehřátého chladiva E2 Automatické řízení výkonu podle rozdílu mezi požadovanou teplotou a teplotou TA. Možné dálkové omezování výkonu pomocí signálu 0 10 V (PAH2M, PAH2) nebo dálková změna požadované teploty pomocí signálu 0 10 V (PAH2M, PAH2). Elektrické napájení 1~230 V / 50 Hz. PAH2L (LIGHT) PAW-280PAH2L kontakt na dálkové ON / OFF (přes svorky desky PAW-T10) lokální ovládání změny pracovního režimu a požadované teploty signály provoz, generální alarm PAH2M (MEDIUM) PAW-280PAH2M kontakt na dálkové ON / OFF (přes digitální vstupy na svorkovnici) lokální nebo dálkové ovládání změny pracovního režimu (chlaz./topení) lokální nebo dálkové ovládání změny požadované teploty přes 0 10 V dálkové omezení výkonu přes 0 10 V (pouze jednotky PACi ELITE) signály provoz, generální alarm, odmrazovaní, režim atd. Externí ovládání Komunikace mezi venkovní jednotkou a AHU kitem Snímače teploty PAH2 (DELUXE) PAW-280PAH2 kontakt na dálkové ON / OFF(přes svorky desky PAW-T10 nebo dig. vstupy) lokální nebo dálkové ovládání změny pracovního režimu (chlaz./topení) lokální nebo dálkové ovládání změny požadované teploty přes 0 10 V dálkové omezení výkonu přes 0 10 V (pouze jednotky PACi ELITE) termostat a snímač teploty PT100, pro automatickou korekci požadované teploty ekvitermně signály provoz, generální alarm Kondenzační PACi Potrubí kapalina / plyn Vzduchotechnická Označení Rozsah výkonu [kw] Napájecí kabel [mm 2 ] Proud [A] Nominální spotřeba [W] Krytí Cena PAW-280PAH2L 5 až x 278 x x 1,5 0,1 18 IP65 3, Kč PAW-280PAH2M 5 až x 278 x x 1,5 0,1 18 IP65 4, Kč PAW-280PAH2 5 až x 278 x x 1,5 0,1 18 IP65 4, Kč Vzduchové clony s výparníkem napojitelným na kondenzační jednotky PACi Označení Chladící výkon [kw]* výfuk 30 C / 35 C / 40 C [kw]** EC ventilátory pro nízkou spotřebu energie. Výparník s přímým chlazením. Připojitelné na jednotky PACi STANDARD (U60PEY2 až U100PEY1) a PACi ELITE (U50PE2 až U200PE2). Odvod kondenzátu pro chlazení. Dálkové ovládání s přepínáním 3 otáček. Ovladač je součástí balení. Provedení Jet-Flow (MJ) s max. instalační výškou 3,5 m. Provedení Standard (MS) s max. instalační výškou 3 m. Elektrické napájení 1~230 V / 50 Hz. Instalační výška zlá / std. / ideální [m] Kombinace jednotek PACi s clonami podle požadavku na vyfukovanou teplotu Potrubí plyn / kapalina Lp (1 m) [db (A)] Cena PAW-10PAIRC-MJ 9,2 5,9 / 8,9 / 11,9 2,7 / 3,1 / 3, x 260 x / Kč PAW-15PAIRC-MJ 17,5 8,9 / 13,4 / 17,9 2,7 / 3,1 / 3, x 260 x / Kč PAW-20PAIRC-MJ 23,1 11,9 / 17,9 / 23,9 2,7 / 3,1 / 3, x 260 x / Kč PAW-10PAIRC-MS 9,2 5,9 / 8,9 / 11,9 2,4 / 2,7 / 3, x 260 x / Kč PAW-20PAIRC-MS 17,5 8,9 / 13,4 / 17,9 2,4 / 2,7 / 3, x 260 x / Kč * vyfukovaná teplota 16 C / ** nasávaná teplota 20 C Vyfukovaná teplota PAW-10PAIRC-MJ a PAW-10PAIRC-MS PAW-15PAIRC-MJ a PAW-20PAIRC-MS PAW-20PAIRC-MJ 30 C U-50PE2E5A nebo U-60PEY2E5 U-100PE1E5(8) nebo U-100PEY1E5(8) U-100PE1E5(8) nebo U-100PEY1E5(8) 35 C U-71PE1E5(8) nebo U-100PEY1E5(8) U-100PE1E5(8) nebo U-100PEY1E5(8) U-140PE1E5(8) 40 C U-100PE1E5(8) nebo U-100PEY1E5(8) U-140PE1E5(8) U-200PE2E8A Vzduchové clony elektrické Zvýšený vzduchový výkon. Jednoduchá instalace a údržba. Elektrické napájení 1~230 V / 50 Hz. Označení Vzduchový výkon [m 3 /h] El. příkon [W] Lp (1 m) [db (A)] Cena FY-3009U1 920 / / x 231,5 x / 48, Kč FY-3012U / / x 231,5 x ,5 / 48,5 14, Kč FY-3015U / / x 231,5 x / 51, Kč 28

29 2 1 REZIDENČNÍ VRF SYSTÉMY, A KOMERČNÍ KONDENZAČNÍ KLIMATIZACE JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY PANASONIC PRO CLUB Přidejte se do klubu profesionálů. Webová stránka a online nástroj pro profesionály, instalační firmy a uživatele. Zaregistrujte se na nebo načtěte QR kód na této straně. Katalogy, novinky, dokumentace. Reference, obrázky ve vysokém rozlišení. Generátory energetických štítků. Řešení poruch podle výrobku a kódu. Návrhové softwary. 29

30 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY VRF SYSTÉMY FLOWLOGIC (ELEKTRICKÉ) MINIFLOWLOGIC II 2-trubkový systém chlazení nebo topení (5 49 jednotek, diverzita %, celková délka potrubí až 300 m) FLOWLOGIC III 2-trubkový systém chlazení nebo topení (5 64 jednotek, diverzita %, celková délka potrubí až 1000 m) FLOWLOGIC III HR 3-trubkový systém chlazení a topení (5 64 jednotek dle typu venkovní jednotky, diverzita %, celková délka potrubí až 1000 m) WATER FLOWLOGIC 2-trubkový vodou chlazený VRF systém (5 19 jednotek, diverzita %, celková délka potrubí až 120 m) Teplotní limity 8 28 kw 9,5 31,5 kw MINIFLOWLOGIC II 2-trubkový elektrický VRF systém (4 single jednotky 3,5,6, 10 HP) CHLAZENÍ -5 C až 48 C TOPENÍ -15 C až 21 C Teplotní limity kw 31,5 219 kw FLOWLOGIC III 2-trubkový systém chlazení nebo topení (3 multi jednotky 10 až 72 HP) CHLAZENÍ -5 C až 50 C TOPENÍ -23 C až 21 C kw kw FLOWLOGIC III HR 3-trubkový systém chlazení a topení (3 multi jednotky 10 až 48 HP) Teplotní limity (teplota vstupní vody) 22,4 33,5 kw 25 37,5 kw WATER FLOWLOGIC 2-trubkový vodou chlazený VRF systém (3 single jednotky 8 až 12 HP) CHLAZENÍ 7 C až 45 C TOPENÍ 7 C až 45 C 2,2 9 kw 2,5 10 kw HBV nástěnné 2,2 4,5 kw 2,5 5 kw DAV nízkotlaké 1,5 4,5 kw 1,7 5 kw CBV kazetové 60 x 60 5,6 11,2 kw 6,3 12,5 kw DBV středotlaké 5,6 14 kw 6,3 16 kw CCV kazetové 90 x 90 5,6 28 kw 6,3 31,5 kw DCV vysokotlaké 2,8 14 kw 3,2 16 kw FAV parapetně-podstropní 2,8 5 kw 3,2 6 kw EAV parapetní 3-trubkový systém Vysokotlaké plynové potrubí Sací potrubí Kapalinové potrubí Chladivové potrubí Ventilový box STOP TOPENÍ TOPENÍ CHLAZENÍ CHLAZENÍ TOPENÍ CHLAZENÍ 30

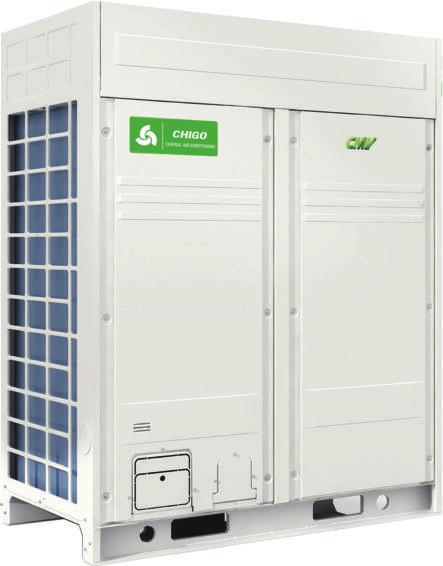

31 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY VRF SYSTÉMY CMV (ELEKTRICKÉ) CMV mini 2-trubkový systém chlazení, nebo topení (6 12 jednotek, diverzita %, celková délka potrubí 120 m). CMV C, CMV X 2-trubkový systém chlazení, nebo topení (13 64 jednotek, diverzita %, celková délka potrubí 1000 m). CMV R 3-trubkový systém se souběžným chlazením a topením (13 64 jednotek, diverzita %, celková délka potrubí 1000 m). CMV mini 1x inverter kompresor, převýšení 30 m, max. vzdálenost od 1. refnetu po poslední vnitřní jed. 20 m CMV C 1x inverter kompresor resp. 1x inverter + 1x fix speed kompresor, převýšení 110 m, max. vzdálenost od 1. refnetu po poslední vnitřní jed. 90 m CMV X a CMV R 1x nebo 2x inverter kompresor, převýšení 110 m, max. vzdálenost od 1. refnetu po poslední vnitřní jed. 90 m. Vysoké hodnoty EER a COP, automatické adresování, inteligentní odmrazování, noční režim, ochrana proti akumulaci sněhu. CHLAZENÍ -5 C až 50 C TOPENÍ do -20 C Venkovní jednotky 2-trubkové (inverter kompresor) CMV mini Označení El. napájení Výkon chlazení nom / max Výkon topení nom / max Cena CMV-V80W/R1 1-fázové 8 / 10,4 9 / 11, Kč CMV-V100W/R1 1-fázové 10 / 13 11,5 / 14, Kč CMV-V125W/R1-B 1-fázové 12,5 / 16,3 14 / 18, Kč CMV-V125W/ZR1-B 3-fázové 12,5 / 16,3 14 / 18, Kč CMV-V140W/R1-B 1-fázové 14 / 18,2 16 / 20, Kč CMV-V140W/ZR1-B 3-fázové 14 / 18,2 16 / 20, Kč CMV-V160W/R1-B 1-fázové 16 / 20,8 18,5 / 24, Kč CMV-V160W/ZR1-B 3-fázové 16 / 20,8 18,5 / 24, Kč CMV-V180W/ZR1 3-fázové 18 / 23,4 20 / Kč CMV-VH224W/ZR1 3-fázové 22,4 / 29,12 25 / 32, Kč CMV-VH260W/ZR1 3-fázové 26 / 33,8 28,5 / 37, Kč CMV-VH280W/ZR1 3-fázové 28 / 36,4 31,5 / Kč CMV-VH335W/ZR1 3-fázové 33,5 / 43,6 37,5 / 48, Kč Venkovní jednotky 2-trubkové (pouze EVI inverter kompresory) CMV X+ 8-12HP 14-22HP 88HP Označení Moduly Výkon chlazení nom / max Výkon topení nom / max Cena CMV-D252W/ZR1-B 8 25,2 / 32,8 27,4 / 35, Kč CMV-D280W/ZR1-B / 36,4 31,5 / Kč CMV-D335W/ZR1-B 12 33,5 / 43,6 37,5 / 48, Kč CMV-D400W/ZR1-B / / 58, Kč CMV-D450W/ZR1-B / 58,5 50 / Kč CMV-D500W/ZR1-B / / 72, Kč CMV-D560W/ZR1-B / 72,8 63 / 81, Kč CMV-D615W/ZR1-B 22 61,5 / / 89, Kč CMV-D670W/ZR1-B / 87,2 75 / 97, Kč CMV-D730W/ZR1-B / 94,9 81,5 / Kč CMV-D780W/ZR1-B / 101,4 87,5 / 113, Kč CMV-D835W/ZR1-B ,5 / 108,55 93,5 / 121, Kč CMV-D895W/ZR1-B ,5 / 116,35 100,5 / 130, Kč CMV-D950W/ZR1-B / 123,5 106 / 137, Kč CMV-D1010W/ZR1-B / 131,3 113 / 146, Kč CMV-D1065W/ZR1-B ,5 / 138,5 119 / 154, Kč CMV-D1115W/ZR1-B ,5 / 144, / 162, Kč CMV-D1175W/ZR1-B ,5 / 152, / 171, Kč CMV-D1230W/ZR1-B / 159,9 138 / 179, Kč CMV-D1285W/ZR1-B ,5 / 167,05 143,5 / 186, Kč CMV-D1345W/ZR1-B ,5 / 174,85 150,5 / 195, Kč CMV-D1400W/ZR1-B / / 202, Kč CMV-D1450W/ZR1-B / 188,5 162 / 210, Kč CMV-D1510W/ZR1-B / 196,3 169,5 / 220, Kč CMV-D1565W/ZR1-B ,5 / 203, / 227, Kč CMV-D1630W/ZR1-B / 211,9 183 / 237, Kč CMV-D1680W/ZR1-B / 218,4 188 / 244, Kč 31

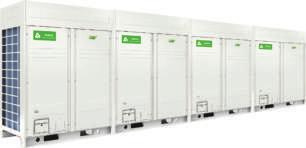

32 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Označení Moduly Výkon chlazení nom / max Výkon topení nom / max Cena CMV-D1730W/ZR1-B / 224,9 194 / 252, Kč CMV-D1790W/ZR1-B / 232,7 201 / 261, Kč CMV-D1845W/ZR1-B ,5 / 239, / 269, Kč CMV-D1900W/ZR1-B / / 275, Kč CMV-D1960W/ZR1-B / 254,8 219,5 / 285, Kč CMV-D2015W/ZR1-B ,5 / 261,95 225,5 / 293, Kč CMV-D2065W/ZR1-B ,5 / 268,45 231,5 / 300, Kč CMV-D2125W/ZR1-B ,5 / 276,25 238,5 / 310, Kč CMV-D2180W/ZR1-B / 283,4 244 / 317, Kč CMV-D2245W/ZR1-B ,5 / 291, / 327, Kč CMV-D2295W/ZR1-B ,5 / 298, / 334, Kč CMV-D2345W/ZR1-B ,5 / 304, / 341, Kč CMV-D2405W/ZR1-B ,5 / 312, / Kč CMV-D2460W/ZR1-B / 319,8 276 / 358, Kč CMV X+ 2-TRUBKOVÝ VRF SYSTÉM S TECHNOLOGIÍ EVI (VSTŘIKOVÁNÍ CHLADIVA DO KOMPRESORU) 8 základních modulů od 25,2 do 61,5kW Možná kombinace až 4 modulů do jednoho systému - 25,2kW až 246kW DC motory ventilátorů Extrémní účinnost EER až do 4,72 COP až do 5,5 Široký provozní rozsah chlazení od -5 C do 55 C topení od -30 C do 30 C Diagnostická sada Návrhový software Nadřazené ovládání WiFi ovládání Funkce proti akumulaci sněhu Tichý noční režim Blokování režimu Inteligentní odmražování Vysoceúčinné DC scroll kompresory Hitachi s EVI technologií Automatické adresování Více stupňové řízení hladiny oleje 1000 m délka potrubí 110m převýšení potrubí 17 testovacích laboratoří Celosvětové projekty 150 inženýrů (vývoj a kvalita) 16 let zkušeností 14 výrobních linek 32

33 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Venkovní jednotky 2-trubkové (pouze inverter kompresor 8 12HP, inverter + 1x ON / OFF kompresor 14 18HP, inverter + 2x ON / OFF kompresor 20 22HP) CMV C 8 10HP 12 18HP 20 22HP 68HP Označení Moduly Výkon chlazení nom / max Výkon topení nom / max Cena CMV-V252W/ZR1-C 8 25,2 / 32,8 27,4 / 35, Kč CMV-V280W/ZR1-C / 36,4 31,5 / Kč CMV-V335W/ZR1-C 12 33,5 / 43,6 37,5 / 48, Kč CMV-V400W/ZR1-C / / 58, Kč CMV-V450W/ZR1-C / 58,5 50 / Kč CMV-V500W/ZR1-C / / 72, Kč CMV-V560W/ZR1-C / 72,8 63 / 81, Kč CMV-V615W/ZR1-C 22 61,5 / / 89, Kč CMV-V670W/ZR1-C / 87,2 75 / 97, Kč CMV-V730W/ZR1-C / 94,9 81,5 / Kč CMV-V785W/ZR1-C ,5 / 102,1 87,5 / 113, Kč CMV-V835W/ZR1-C ,5 / 108,55 93,5 / 121, Kč CMV-V900W/ZR1-C / / Kč CMV-V950W/ZR1-C / 123,5 106 / 137, Kč CMV-V1000W/ZR1-C / / 145, Kč CMV-V1065W/ZR1-C ,5 / 138,5 119 / 154, Kč CMV-V1115W/ZR1-C ,5 / 144, / 162, Kč CMV-V1175W/ZR1-C ,5 / 152, / 171, Kč CMV-V1230W/ZR1-C / 159,9 138 / 179, Kč CMV-V1285W/ZR1-C ,5 / 167,05 143,5 / 186, Kč CMV-V1350W/ZR1-C / 175,5 150 / Kč CMV-V1400W/ZR1-C / / 202, Kč CMV-V1450W/ZR1-C / 188,5 162 / 210, Kč CMV-V1515W/ZR1-C ,5 / 196, / 219, Kč CMV-V1565W/ZR1-C ,5 / 203, / 227, Kč CMV-V1615W/ZR1-C ,5 / 209, / 235, Kč CMV-V1680W/ZR1-C / 218,4 188 / 244, Kč CMV-V1730W/ZR1-C / 224,9 194 / 252, Kč CMV-V1790W/ZR1-C / 232,7 201 / 261, Kč CMV-V1845W/ZR1-C ,5 / 239, / 269, Kč CMV-V1900W/ZR1-C / / 275, Kč CMV-V1950W/ZR1-C / 253,5 218 / 283, Kč CMV-V2000W/ZR1-C / / 291, Kč CMV-V2065W/ZR1-C ,5 / 268,45 231,5 / 300, Kč CMV-V2130W/ZR1-C / 276,9 238 / 309, Kč CMV-V2180W/ZR1-C / 283,4 244 / 317, Kč CMV-V2230W/ZR1-C / 289,9 250 / Kč CMV-V2295W/ZR1-C ,5 / 298, / 334, Kč CMV-V2345W/ZR1-C ,5 / 304, / 341, Kč CMV-V2405W/ZR1-C ,5 / 312, / Kč CMV-V2460W/ZR1-C / 319,8 276 / 358, Kč 33

34 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Venkovní jednotky 3-trubkové (pouze inverter kompresory) CMV R 8 10HP 12 16HP 54HP Označení Moduly Výkon chlazení nom / max Výkon topení nom / max Cena CMV-R252W/ZR1 8 25,2 / 32,8 27,4 / 35, Kč CMV-R280W/ZR / 36,4 31,5 / Kč CMV-R335W/ZR ,5 / 43,6 37,5 / 48, Kč CMV-R400W/ZR / / 58, Kč CMV-R450W/ZR / 58,5 50 / Kč CMV-R532W/ZR ,2 / 69,2 58,9 / 76, Kč CMV-R560W/ZR / 72,8 63 / 81, Kč CMV-R615W/ZR ,5 / / 89, Kč CMV-R680W/ZR / 88,4 76,5 / 99, Kč CMV-R730W/ZR / 94,9 81,5 / Kč CMV-R800W/ZR / / Kč CMV-R850W/ZR / 110,5 95 / 123, Kč CMV-R900W/ZR / / Kč CMV-R960W/ZR / 124,8 108 / 140, Kč CMV-R1010W/ZR / 131,3 113 / 146, Kč CMV-R1065W/ZR ,5 / 138,5 119 / 154, Kč CMV-R1130W/ZR / 146,9 126,5 / 164, Kč CMV-R1200W/ZR / / 175, Kč CMV-R1250W/ZR / 162,5 140 / Kč CMV-R1300W/ZR / / 188, Kč CMV-R1350W/ZR / 175,5 150 / Kč CMV-R1432W/ZR ,2 / 186,2 158,9 / 206, Kč CMV-R1460W/ZR / 189,8 163 / 211, Kč CMV-R1515W/ZR ,5 / / 219, Kč CMV-R1580W/ZR / 205,4 176,5 / 229, Kč CMV-R1650W/ZR / 214,5 185 / 240, Kč CMV-R1685W/ZR / / Kč CMV-R1750W/ZR / 227,5 195 / 253, Kč CMV-R1800W/ZR / / Kč Produktová řada vnitřní jednotky G LD Q4 Q TA TB TH Označení Provedení Chladící výkon [kw] [kw] V balení Cena Nástěnné jednotky G CMV-V22G/HR1-B2 Nástěnné 2,2 2,5 infraovládání Kč CMV-V28G/HR1-B2 Nástěnné 2,8 3,2 infraovládání Kč CMV-V36G/HR1-B2 Nástěnné 3,6 4 infraovládání Kč CMV-V45G/HR1-B2 Nástěnné 4,5 5 infraovládání Kč CMV-V56G/HR1-B2 Nástěnné 5,6 6,2 infraovládání Kč CMV-V71G/HR1-B2 Nástěnné 7,1 7,8 infraovládání Kč Parapetně-podstropní jednotky LD CMV-D45LD/HR1-B Parapetně-podstropní 4,5 5 infraovládání Kč CMV-D56LD/HR1-B Parapetně-podstropní 5,6 6,3 infraovládání Kč CMV-D71LD/HR1-B Parapetně-podstropní 7,1 8 infraovládání Kč CMV-D80LD/HR1-B Parapetně-podstropní 8 8,8 infraovládání Kč CMV-D90LD/HR1-B Parapetně-podstropní 9 10 infraovládání Kč CMV-D112LD/HR1-B Parapetně-podstropní 11,2 12,5 infraovládání Kč CMV-D140LD/HR1-B Parapetně-podstropní infraovládání Kč CMV-D160LD/HR1-B Parapetně-podstropní infraovládání Kč Kazetové 1-cestné Q1 CMV-VxxQ1/HR1-B Kazetové 2,2-7,1 2,5-8 infraovládání, čerpadlo na poptání Kazetové 2-cestné Q2 CMV-VxxQ2/HR1-B Kazetové 4,5-8,0 5,0-8,8 infraovládání, čerpadlo na poptání 34

35 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Označení Provedení Chladící výkon [kw] [kw] V balení Cena Kazetové 4-cestné mini (panel 650 x 650 mm) Q4 CMV-D22Q4/HR1-C Kazetové - mini 2,2 2,5 infraovládání, čerpadlo Kč CMV-D28Q4/HR1-C Kazetové - mini 2,8 3,2 infraovládání, čerpadlo Kč CMV-D36Q4/HR1-C Kazetové - mini 3,6 4 infraovládání, čerpadlo Kč CMV-D45Q4/HR1-C Kazetové - mini 4,5 5 infraovládání, čerpadlo Kč SP-S044 Dekorační panel 650 x 650 mm (LED displej) specifikujte kód v objednávce, povinný pro modely Q4 v ceně Kazetové 4-cestné (panel 950 x 950 mm) Q CMV-D56Q/HR1-C Kazetové 5,6 6,3 infraovládání, čerpadlo Kč CMV-D71Q/HR1-C Kazetové 7,1 8 infraovládání, čerpadlo Kč CMV-D80Q/HR1-C Kazetové 8 8,8 infraovládání, čerpadlo Kč CMV-D90Q/HR1-C Kazetové 9 10 infraovládání, čerpadlo Kč CMV-D100Q/HR1-C Kazetové infraovládání, čerpadlo Kč CMV-D112Q/HR1-C Kazetové 11,2 12,5 infraovládání, čerpadlo Kč CMV-D125Q/HR1-C Kazetové 12,5 14 infraovládání, čerpadlo Kč CMV-D140Q/HR1-C Kazetové infraovládání, čerpadlo Kč CMV-D160Q/HR1-C Kazetové infraovládání, čerpadlo Kč SP-S054 Dekorační panel 950 x 950 mm (digitální displej) specifikujte kód v objednávce, povinný pro modely Q v ceně Kazetové round flow (panel 950 x 950 mm) QR CMV-V56QR/HR1 Kazetové 5,6 6,3 infraovládání, čerpadlo Kč CMV-V71QR/HR1 Kazetové 7,1 8 infraovládání, čerpadlo Kč CMV-V80QR/HR1 Kazetové 8 8,8 infraovládání, čerpadlo Kč CMV-V90QR/HR1 Kazetové 9 10 infraovládání, čerpadlo Kč CMV-V100QR/HR1 Kazetové infraovládání, čerpadlo Kč CMV-V112QR/HR1 Kazetové 11,2 12,5 infraovládání, čerpadlo Kč CMV-V125QR/HR1 Kazetové 12,5 14 infraovládání, čerpadlo Kč CMV-V140QR/HR1 Kazetové infraovládání, čerpadlo Kč CMV-V160QR/HR1 Kazetové infraovládání, čerpadlo Kč SP-S070 Dekorační panel 950 x 950 mm (digitální displej) specifikujte kód v objednávce, povinný pro modely QR v ceně Potrubní nízkotlaké (ESP = 30 Pa) TA CMV-D22TA/HR1-C Potrubní 2,2 2,5 kabelové ovládání Kč CMV-D28TA/HR1-C Potrubní 2,8 3,2 kabelové ovládání Kč CMV-D36TA/HR1-C Potrubní 3,6 4 kabelové ovládání Kč CMV-D45TA/HR1-C Potrubní 4,5 5 kabelové ovládání Kč CMV-D56TA/HR1-C Potrubní 5,6 6,3 kabelové ovládání Kč CMV-D71TA/HR1-C Potrubní 7,1 8 kabelové ovládání Kč Potrubní středotlaké (ESP = 70 Pa) TB CMV-D71TB/HR1-B Potrubní 7,1 8 kabelové ovládání, filtr Kč CMV-D80TB/HR1-B Potrubní 8 9 kabelové ovládání, filtr Kč CMV-D90TB/HR1-B Potrubní 9 10 kabelové ovládání, filtr Kč CMV-D100TB/HR1-B Potrubní kabelové ovládání, filtr Kč CMV-D120TB/HR1-B Potrubní kabelové ovládání, filtr Kč CMV-D150TB/HR1-B Potrubní kabelové ovládání, filtr Kč Potrubní vysokotlaké (ESP = 150 Pa, 200 Pa) TH CMV-V71TH/HR1-B Potrubní 7,1 7,8 kabelové ovládání, filtr Kč CMV-V80TH/HR1-B Potrubní 8 8,8 kabelové ovládání, filtr Kč CMV-V90TH/HR1-B Potrubní 9 10 kabelové ovládání, filtr Kč CMV-V100TH/HR1-B Potrubní kabelové ovládání, filtr Kč CMV-V120TH/HR1-B Potrubní kabelové ovládání, filtr Kč CMV-V150TH/HR1-B Potrubní kabelové ovládání, filtr Kč CMV-V200TH/HR1-B Potrubní kabelové ovládání, filtr Kč CMV-V250TH/HR1-B Potrubní 25 27,5 kabelové ovládání, filtr Kč CMV-V280TH/HR1-B Potrubní 28 30,8 kabelové ovládání, filtr Kč CMV-V450TH/HZR1 Potrubní (ESP = 200 Pa) kabelové ovládání Kč CMV-V560TH/HZR1 Potrubní (ESP = 200 Pa) kabelové ovládání Kč POZNÁMKY 35

36 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Příslušenství volitelné Adresovací ovladač (std) Infraovládaní (std) Drátový ovladač (std pro TA, TB, TH) Skupinový ovladač na max. 64 jednotek V adaptér WiFi systém na skupinové ovládání max. 64 jednotek Dotykový panel WiFi, ModBus pro skupinové ovládání Digitální ampérmetr pro rozpočítávání nákladů Software a klíč na rozpočítávání nákladů Brána pro síťové ovládání BMS brána, ModBus protokol, BACnet protokol AHU kit 4 6HP (mini), 8 30HP (CMV), řízení 0 10 V AHU kit KM všechny CMV, Modbus, řízení 0 10 V Kontakt na dálkové blokování ON / OFF (std) Refnety pro vnitřní a venkovní jednotky Distribuční box CS pro 2, 4 a 6 skupin vnitřní jed. (CMV R) FQG JA-03 ZKX SP-D099 CMV ZKX SMART SP-D145 CMV-NET (NCC) SP-D120 ZSP Typ Označení Popis Chladírenské příslušenství pro 2-trubkové systémy Sada refnetů (kapalina, plyn) pro vnitřní jednotky Sada refnetů (kapalina, plyn) pro venkovní jednotky Chladírenské příslušenství pro 3-trubkové systémy Sada refnetů (kapalina, plyn) pro vnitřní jednotky Sada refnetů (kapalina, plyn) pro venkovní jednotky CS box pro 3-trubkový systém Ovládací příslušenství Ovládání Síťové ovládání a rozpočítávání nákladů POZNÁMKY Cena za split CSP-FQG-N01D do 17 kw 630 Kč CSP-FQG-N02D 17 kw až 33,5 kw Kč CSP-FQG-N03D 33,5 kw až 68 kw Kč CSP-FQG-N04D 68 kw až 135 kw Kč CSP-FQG-N05D více než 135 kw Kč CSP-FQG-W2D Pro propojení 2 venkovních jednotek Kč CSP-FQG-W3D Pro propojení 3 venkovních jednotek Kč CSP-FQG-W4D Pro propojení 4 venkovních jednotek Kč SP-FQG-N01E do 17 kw 970 Kč SP-FQG-N02E 17 kw až 33,5 kw Kč SP-FQG-N03E 33,5 kw až 68 kw Kč SP-FQG-N04E 68 kw až 135 kw Kč SP-FQG-N05E více než 135 kw Kč SP-FQG-W2E Pro propojení 2 venkovních jednotek Kč SP-FQG-W3E Pro propojení 3 venkovních jednotek Kč SP-FQG-W4E Pro propojení 4 venkovních jednotek Kč CMV-CS02/R1 Pro připojení max. 2 skupin resp. max. 8 vnitřních jednotek Kč CMV-CS04/R1 Pro připojení max. 4 skupin resp. max. 16 vnitřních jednotek Kč CMV-CS06/R1 Pro připojení max. 6 skupin resp. max. 24 vnitřních jednotek Kč ZH/JA-03 Infračervený dálkový ovladač (v balení u G,LD,Q,Q4,QR) 630 Kč ZH/JT-15 Adresovací ovladač (v balení u venkovních jednotek) 520 Kč ZKX-C/TE-06 Kabelový nástěnný ovladač + propojovací kabel (v balení u TA,TB,TH) 970 Kč ZSP-D SP-D 157 Dotykové kabelové ovládání + propojovací kabel + komunikační modul Kč SP-D099 Skupinový ovladač (max. 64 jednotek) + adaptér 230 V Kč SP-D134 - CMV SMART Bezdrátové (WiFi) ovládání (max. 64 jednotek), lokální nebo přes internet Kč SP-D145 Dotykový skupinový ovladač, WiFi, ModBus (max. 64 jednotek) Kč SP-D110 (NCC) Brána pro síťové ovládání Kč SP-D117 Software pro síťové ovládání, rozpočítávání nákladů Kč SP-D120 Digitální ampérmetr (potřebný pro každou venkovní jednotku) Kč 36

37 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY VRF SYSTÉMY ECOi EX (ELEKTRICKÉ), ECO G (PLYNOVÉ) ELEKTRICKÉ SYSTÉMY Mini ECOi 2-trubkové systémy chlazení nebo topení (7 15 jednotek, diverzita %, celková délka potrubí 150 m). ECOi EX ME2 2-trubkové systémy chlazení nebo topení (20 64 jednotek, diverzita %, celková délka potrubí 1000 m). ECOi MF2 3-trubkové systémy se souběžným chlazením a topením (13 52 jednotek, diverzita %, celková délka potrubí 500 m). PLYNOVÉ SYSTÉMY (vhodné pro aplikace s omezenou dostupností el. energie) ECO G GE3 2-trubkové systémy chlazení nebo topení (26 64 jednotek, diverzita %, celková délka potrubí 780 m). ECO G GF2 3-trubkové systémy se souběžným chlazením a topením (24 jednotek, diverzita %, celková délka potrubí 780 m). Na systémy ECOi a ECO G je možné připojit vodní výměník, čímž je možné vytvořit jeden systém s kombinací přímého a vodního chlazení. Teplotní limity CHLAZENÍ (MINI ECOI, ECOI EX / ECO G) -10 C AŽ 46 C / -10 C AŽ 43 C TOPENÍ (MINI ECOI / ECOI EX / ECO G) do -20 C / -25 C / -21 C Produktová řada venkovní jednotky rozsah chladícího a topného výkonu kw Mini ECOi 2-trubkový elektrický VRF systém (5 single jednotek 4, 5, 6, 8, 10HP) kw kw ECOi EX ME2 2-trubkový elektrický VRF systém (7 multi jednotek 8, 10, 12, 14, 16, 18, 20HP) kw kw ECOi MF2 3-trubkový elektrický VRF systém (5 multi jednotek 8, 10, 12, 14, 16HP) kw Single jednotky není možné kombinovat, multi jednotky je možné kombinovat do sdruženého systému kW ECO G GE3 2-trubkový plynový VRF systém (4 multi jednotky 16, 20, 25, 30HP) kW 45 71kW ECO G GF2 3-trubkový plynový VRF systém (3 single jednotky 16, 20, 25HP) 50 80kW Produktová řada vnitřní jednotky rozsah chladícího a topného výkonu 1,5 10,6 kw K2 Nástěnné 1,7 11,4 kw 1,5 16 kw D1, L1, 1,7 18 kw Y2, U2 Kazetové 1-výfukové, 2-výfukové 4-výfukové (600x600mm), 4-výfukové(900x900mm) 2,2 14 kw 2,5 16 kw P1, R1, T2 1,5 28 kw M1, F2, 1,7 32 kw E2 Parapetní opláštěné, parapetní neopláštěné, podstropní Potrubní nízkotlaké, středotlaké, vysokotlaké kw WHE Vodní výměník kw Příslušenství volitelné Speciální antikorozní úprava pro extrémní podmínky Hydrokit pro ECOi MF2 8 a 12,5 kw (voda 45 C) Drátový ovládač Infraovládání Centrální ovládání ON/OFF (16 skupin) Systémový ovladač s časovačem Inteligentní dotyková obrazovka (rozdělení nákladů) Komunikační rozhraní Lonwork KONDENZAČNÍ JEDNOTKY S PLYNULÝM ŘÍZENÍM VÝKONU Základní software P-AIMS Doplňkové balíčky P-AIMS (rozpočet nákladů, web, Bacnet) Kontakt na externí ovládání (blokovaní, provoz...) Refnety Plynulá regulace výkonu podle rozdílu mezi požadovanou teplotou a naměřenou teplotou na nasávaní do VZT jednotky (výparníku). Vyžadují AHU kit box pro řízení, ovládání a komunikaci s venkovní jednotkou. Jednotky PACi jsou kompatibilní s AHUkity PAH2L, PAH2M, PAH2 (detailnější popis v sekci AHUkit (3,6 25 kw) na straně příslušenství systémů PACi). Jednotky ECOi, ECOG jsou kompatibilní s AHUkity MAH2L, MAH2M, MAH2 (obsahuje PCB, ovladač, EEV, snímače teploty). Jednotlivé sestavy je možné kombinovat do jednoho systému s propleteným víceokruhovým výparníkem nebo s jednookruhovými výparníky nad sebou (ne za sebou). Teplota na nasávaní vzduchu do výparníku musí být v rozsahu C. CHLAZENÍ -10 C až 43 C TOPENÍ do -20 C Produktová řada rozsah chladícího a topného výkonu 5 25 kw 6 28 kw PACi EEV zabudovaný v jednotce kw ECO G EEV dodaný v sadě AHUkit 2,5 16 kw kw ECOi EEV dodaný v sadě AHUkit kw 37

38 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY KONDENZAČNÍ JEDNOTKY S PLYNULÝM ŘÍZENÍM VÝKONU Kondenzační jednotky pro přímý výpar v rekuperačních a VZT jednotkách. Chlazení / vytápění i pro celoroční provoz. Regulace přes komunikační modul v boxu IP65. Možnosti regulace 0 10 V, Modbus, logické vstupy, přepínaní režimů i defrost. Výkony od 2 kw do 246 kw na jednu kondenzační jednotku. Označení Popis Chladící výkon nom (min max) / příkon [kw] nom (min max) / příkon [kw] Zdroj napájení Cena za split Kondenzační jednotky LCAC (chlazení a topení do -15 C) COU LCAC DCI COU-18HDR4 Max. délka potrubí 15 m, R32 5,3 (2,0 5,6) 5,9 (3,0 6,0) 1 f~230 V / 50 Hz Kč COU-24HDR4 Max. délka potrubí 20 m, R32 7,0 (3,5 8,0) 7,7 (4,5 8,5) 1 f~230 V / 50 Hz Kč COU-36HDR4 Max. délka potrubí 65 m, R32 10,5 (6,6 12,8) 11,5 (7,35 13,2) 1 f~230 V / 50 Hz Kč COU-48HZDR4 Max. délka potrubí 65 m, R32 14,0 (7,15 15,6) 15,2 (8,0 17,2) 3 f~400 V / 50 Hz Kč COU-55HZDR4 Max. délka potrubí 65 m, R32 16,0 (7,8 17,5) 17,6 (8,5 19,5) 3 f~400 V / 50 Hz Kč Kondenzační jednotky CMV (chlazení do -5 C, topení do -20 C) CMV mini CMV-V180W/ZR1 Max. délka potrubí 60 m, R410A f~400 V / 50 Hz Kč CMV-VH224W/ZR1 Max. délka potrubí 60 m, R410A 22, f~400 V / 50 Hz Kč CMV-VH260W/ZR1 Max. délka potrubí 60 m, R410A 26 28,5 3 f~400 V / 50 Hz Kč CMV-VH280W/ZR1 Max. délka potrubí 60 m, R410A 28 31,5 3 f~400 V / 50 Hz Kč CMV-VH335W/ZR1 Max. délka potrubí 60 m, R410A 33,5 37,5 3 f~400 V / 50 Hz Kč Kondenzační jednotky CMV (chlazení do -5 C, topení do -20 C) CMV C CMV-V252W/ZR1-C Modul 8HP, R410A 25,2 27,4 3 f~400 V / 50H z Kč CMV-V280W/ZR1-C Modul 10HP, R410A 28 31,5 3 f~400 V / 50Hz Kč CMV-V335W/ZR1-C Modul 12HP, R410A 33,5 37,5 3 f~400 V / 50 Hz Kč CMV-V400W/ZR1-C Modul 14HP, R410A f~400 V / 50 Hz Kč CMV-V450W/ZR1-C Modul 16HP, R410A f~400 V / 50H z Kč CMV-V500W/ZR1-C Modul 18HP, R410A f~400 V / 50Hz Kč CMV-V560W/ZR1-C Modul 20HP, R410A f~400 V / 50 Hz Kč CMV-V615W/ZR1-C Modul 22HP, R410A 61, f~400 V / 50 Hz Kč CMV-V670W/ZR1-C Moduly HP, R410A f~400 V / 50H z Kč CMV-V730W/ZR1-C Moduly HP, R410A 73 81,5 3 f~400 V / 50 Hz Kč CMV-V785W/ZR1-C Moduly HP, R410A 78,5 87,5 3 f~400 V / 50H z Kč CMV-V835W/ZR1-C Moduly HP, R410A 83,5 93,5 3 f~400 V / 50Hz Kč CMV-V900W/ZR1-C Moduly HP, R410A f~400 V / 50 Hz Kč CMV-V950W/ZR1-C Moduly HP, R410A f~400 V / 50 Hz Kč CMV-V1000W/ZR1-C Moduly HP, R410A f~400 V / 50H z Kč CMV-V1065W/ZR1-C Moduly HP, R410A 106, f~400 V / 50Hz Kč CMV-V1115W/ZR1-C Moduly HP, R410A 111, f~400 V / 50 Hz Kč CMV-V1175W/ZR1-C Moduly HP, R410A 117, f~400 V / 50 Hz Kč CMV-V1230W/ZR1-C Moduly HP, R410A f~400 V / 50H z Kč CMV-V1285W/ZR1-C Moduly HP, R410A 128,5 143,5 3 f~400 V / 50Hz Kč CMV-V1350W/ZR1-C Moduly HP, R410A f~400 V / 50 Hz Kč CMV-V1400W/ZR1-C Moduly HP, R410A f~400 V / 50 Hz Kč CMV-V1450W/ZR1-C Moduly HP, R410A f~400 V / 50H z Kč CMV-V1515W/ZR1-C Moduly HP, R410A 151, f~400 V / 50Hz Kč CMV-V1565W/ZR1-C Moduly HP, R410A 156, f~400 V / 50 Hz Kč CMV-V1615W/ZR1-C Moduly HP, R410A 161, f~400 V / 50 Hz Kč CMV-V1680W/ZR1-C Moduly HP, R410A f~400 V / 50H z Kč CMV-V1730W/ZR1-C Moduly HP, R410A f~400 V / 50 Hz Kč CMV-V1790W/ZR1-C Moduly HP, R410A f~400 V / 50H z Kč CMV-V1845W/ZR1-C Moduly HP, R410A 184, f~400 V / 50Hz Kč CMV-V1900W/ZR1-C Moduly HP, R410A f~400 V / 50 Hz Kč CMV-V1950W/ZR1-C Moduly HP, R410A f~400 V / 50 Hz Kč CMV-V2000W/ZR1-C Moduly HP, R410A f~400 V / 50H z Kč CMV-V2065W/ZR1-C Moduly HP, R410A 206,5 231,5 3 f~400 V / 50Hz Kč CMV-V2130W/ZR1-C Moduly HP, R410A f~400 V / 50 Hz Kč CMV-V2180W/ZR1-C Moduly HP, R410A f~400 V / 50 Hz Kč CMV-V2230W/ZR1-C Moduly HP, R410A f~400 V / 50 Hz Kč CMV-V2295W/ZR1-C Moduly HP, R410A 229, f~400 V / 50 Hz Kč CMV-V2345W/ZR1-C Moduly HP, R410A 234, f~400 V / 50 Hz Kč CMV-V2405W/ZR1-C Moduly HP, R410A 240, f~400 V / 50 Hz Kč CMV-V2460W/ZR1-C Moduly HP, R410A f~400 V / 50 Hz Kč 38

39 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Příslušenství ke kondenzačním jednotkám Typ Označení Popis Chladírenské příslušenství Sada refnetů (kapalina, plyn) pro připojení více AHU kitů SP-D Sada refnetů (kapalina, plyn) pro venkovní jednotky Příslušenství pro připojení na externí výparník Připojení na externí výparník ve VZT jednotce Cena za split CSP-FQG-N02D 17 kw až 33,5 kw Kč CSP-FQG-N03D 33,5 kw až 68 kw Kč CSP-FQG-N04D 68 kw až 135 kw Kč CSP-FQG-N05D více než 135 kw Kč CSP-FQG-W2D Pro propojení 2 venkovních jednotek Kč CSP-FQG-W3D Pro propojení 3 venkovních jednotek Kč CSP-FQG-W4D Pro propojení 4 venkovních jednotek Kč SP-D146 AHU KIT pro 18 kw CMV (EEV, snímače, ovladač, řízení 0 10 V, IP20) Kč SP-D147 AHU KIT pro 22,4 33,5 kw CMV (EEV, snímače, ovladač, řízení 0 10 V, IP20) Kč SP-D148 AHU KIT pro kw CMV (EEV, snímače, ovladač, řízení 0 10 V, IP20) Kč SP-D149 AHU KIT pro 61,5 83,5 kw CMV (EEV, snímače, ovladač, řízení 0 10 V, IP20) Kč KM /LCAC AHU KIT pro COU LCAC DCI (snímače, ModBus, řízení 0 10 V, IP65) Kč KM /CMV AHU KIT pro CMV (snímače, ModBus, řízení 0 10 V, IP65) podle výkonu zvolte EEV Kč EXV4 Elektrický expanzní ventil + 6 m kabel pro výkon 2 19 kw Kč EXV5 Elektrický expanzní ventil + 6 m kabel pro výkon 6 58 kw Kč EXV6 Elektrický expanzní ventil + 6 m kabel pro výkon kw Kč EXV7 Elektrický expanzní ventil + 6 m kabel pro výkon kw Kč AHU box KM /LCAC M+R signál: venkovní COU komunikace N, S - signál pro povolení chodu vzduchotechnická el. napájení 1f~230 V/50 Hz kapalina plyn AHU box KM /CMV M+R signál: venkovní CMV komunikace P, Q, E - signál pro povolení chodu vzduchotechnická el. napájení 1f~230 V/50Hz kapalina plyn 39

40 2 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY PRŮMYSLOVÉ SYSTÉMY Modely XAR, XAO, CX pouze chlazení. Modely SYSEFTYS, SYSHRW a HAN tepelné čerpadlo. K modelům XAO je možné připojit suchý chladič, nebo chladící věž. Verze GE vysokotlaké ventilátory. Jednotky vhodné na využití v průmyslu. Produktová řada rozsah chladícího a topného výkonu kw XAR / UC Vertikální split jednotky vzduchem chlazené 2 30 kw SYSEFTYS 3 38 kw FT, SYSHRW Vodou chlazená tepelná čerpadla 8 46 kw XAO, CX Vertikální jednotky vodou chlazené kw HAN Rooftopy kw Příslušenství XAR / XAO Sada přípojek s vnitřním závitem (doporučené) Měděné potrubí s přípojkami Elektrické topení Teplovodní topení Vypínač ON / OFF + prostorový termostat Vysokotlaký ventilátor GE Celoroční systém Příruba na výfuk vzduchu Příruba pro nasávání zezadu Nástavec pro výfuk zepředu Nasávání čerstvého vzduchu Dálkové hlášení poruch (XAR) Příslušenství SYSEFTYS, SYSHRW Výfukové plénum (SYSEFTYS) Rychlospojky na svorkovnici (SYSEFTYS) Vodní ventil (SYSEFTYS) Elektrická spirála (SYSEFTYS) Příslušenství HAN Celoroční systém TTS Nástěnný ovladač RCW2 Doplňkový nástěnný RCL ovladač ubms centrální ovladač (max. 32 jednotek) Prostorový teplotní snímač Beznapěťový kontakt pro generální alarm Vzduchový filtr Elektrické topení Vzduchový filtr G2-M1 Vzduchový filtr G3-M1 Hlavní vypínač KONDENZAČNÍ JEDNOTKY (BEZ AHU KITU SKOKOVÉ ŘÍZENÍ VÝKONU) Provedení pouze chlazení, ochranný nátěr. BLN modely se standardně sníženou hlučností; LN, L nízkohlučná verze; SLN, S, ELN extranízkohlučná verze; HT pro vysoké teploty okolí (48 C); HPF vysokotlaké ventilátory; HSE, HE zvýšená účinnost ESEER o cca 15 %. Externí řízení z MaR přes beznapěťové kontakty systémem ON / OFF. Jeden chladící okruh SysAqua C, Syscroll RE. Dva chladící okruhy AQVC, VLC, Syscroll RE, Syscroll RE EVO. Chladivo R410A. Příslušenství SYSEFTYS, SYSHRW CHLAZENÍ 0 C až 48 C CHLAZENÍ S CELOROČNÍM SYSTÉMEM DO -18 C kw SysAquac C kw AQVC kw Syscroll RE kw Syscroll RE EVO kw Syscroll RE kw VLC Příslušenství Dálkové ovládání ON / OFF Dálkové ovládání klávesnice Modbus, Lonwork, Bacnet protokol pro BMS PicoWeb dálkové počítačové ovládání přes web Master / slave systém pro max. 4 jednotky Softstartér pro kompresory Celoroční systém do -18 C (do -10 C pro SysAquaC) Akustické opláštění kompresorů Ochrana proti přetížení kompresorů HP / LP manometry Verze SIF s ventilátory inverter (120 Pa) Modré lamely kondenzátoru (vodoodpudivé) Kovová ochrana kondenzátoru Pružné antivibrační podložky 40

41 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI PORUCHOVÉ KÓDY NA OVLADAČI AQUAREA H00 Bez poruchy H12 Nesoulad výkonu vnější a vnitřní jednotky H15 Porucha snímače teploty na výtlaku kompresoru H20 Porucha oběhového čerpadla H23 Porucha snímače teploty chladiva ve vnitřní jednotce H27 Porucha servisního ventilu H28 Porucha snímače soláru H31 Porucha snímače teploty bazénu H36 Porucha snímače akumulační nádrže H38 Nesoulad generace vnitřní a venkovní jednotky H42 Nízkotlaká ochrana, nízký tlak na kompresoru H43 Porucha snímače zóny 1 H44 Porucha snímače zóny 2 H62 Nedostatečný průtok vody, porucha průtokového spínače H63 Porucha snímače nízkého tlaku, nízký tlak H64 Porucha snímače vysokého tlaku, vysoký tlak H65 Chyba cirkulace vody při odmrazování H67 Porucha snímače teploty zóny 1 H68 Porucha snímače teploty zóny 2 H70 Tepelná ochrana OLP zabudované spirály BUH H72 Porucha snímače teploty TUV H74 Chyba komunikace hlavní nebo přídavné PCB H75 Nízká teplota vody při odmrazování a vypnuté BUH spirále H76 Porucha komunikace mezi ovladačem a jednotkou H90 Porucha komunikace mezi vnější a vnitřní jednotkou H91 Tepelná ochrana OLP spirály v zásobníku BOH H95 H98 H99 F12 F14 F15 F16 F20 F22 F23 F24 F25 F27 F30 F32 F36 F37 F40 F41 F42 F43 F45 F46 F48 F49 F95 Porucha napájení vnější / vnitřní jednotky Přetížení vysoký tlak Protimrazová ochrana výměníku vnitřní jednotky Aktivace tlakového spínače Chybné otáčky kompresoru Porucha ventilátoru venkovní jednotky Přetížení Proudová ochrana přehřátí kompresoru IPM ochrana kompresoru Špička na stejnosměrném okruhu (DC) Problém v chladicím okruhu Porucha přepínání cyklu vytápění / chlazení Porucha tlakového spínače Porucha snímače 2 teploty vody na výstupu Porucha snímače teploty v ovladači Porucha čidla venkovní teploty Porucha snímače teploty vody na vstupu do jednotky (zpátečka) Porucha snímače teploty na výtlačném potrubí Porucha PFC řízení Porucha snímače teploty výměníku venkovní jednotky Porucha snímače pro odmrazování Porucha snímače teploty vody na výstupu z jednotky (přívod) Trafo na venkovní jednotce Porucha snímače výstupní teploty EVA Porucha snímače výstupní teploty bypassu Přetížení vysoký tlak při chlazení POZNÁMKY 41

42 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI ELEKTRICKÉ SPECIFIKACE JEDNOTEK AQUAREA Průřezy, počty kabelů, jištění (aplikace s nádrží na TUV (Panasonic TD)) MHF El. napájení PS1 EL. napájení PS2 Propojovací kabel mezi MHF a nádrží [mm 2 ] Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [kw] Výkon BOH [kw] Max. proud [A] Jištění MHF09G3E5 3 x 4,0 resp. 3 x 6,0 28,5 32A 2P C 3 x 1,5 resp. 3 x 2,5 3 1,5 13A 16A 2P B 3 x 1,5 MHF12G6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 3 x 1,5 MDC El. napájení PS1 EL. napájení PS2 Propojovací kabel mezi MDC a nádrží [mm 2 ] Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [kw] Výkon BOH [kw] Max. proud [A] Jištění MDC05H3E5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 3 x 1,5 MDC07H3E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 3 x 1,5 MDC09H3E5 3 x 4,0 resp. 3 x 6,0 22,9 25A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 3 x 1,5 MDC12H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 3 x 1,5 MDC16H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 3 x 1,5 MXC El. napájení PS1 EL. napájení PS2 Propojovací kabel mezi MXC a nádrží [mm 2 ] Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [kw] Výkon BOH [kw] Max. proud [A] Jištění MXC09H3E5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 3 x 1,5 MXC12H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 3 x 1,5 MXC09H3E8* 5 x 1,5 resp. 5 x 2,5 14,7* 16A 4P C 3 x 1,5 * 1,5 6,5 10A 2P B** 3 x 1,5 MXC12H9E8 5 x 1,5 resp. 5 x 2,5 11,9 16A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 3 x 1,5 MXC16H9E8 5 x 2,5 15,5 20A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 3 x 1,5 * model MXC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,7 A (10,4 A pro venkovní jednotku + 4,3 A pro spirálu), napájení PS2 slouží pouze pro spirálu BOH v nádrži TUV SHF (vnitřní ) UH (venkovní ) El. napájení PS1 EL. napájení PS2 Propojovací kabel Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [KW] Výkon BOH [KW] Max. proud [A] Jištění mezi vnitřní a venkovní jednotkou [mm 2 ] mezi vnitřní jed. a nádrží [mm 2 ] SHF09F3E5 UH09FE5 3 x 4,0 resp. 3 x 6,0 28,5 32A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SHF12F6E5 UH12FE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SHF09F3E8 UH09FE8 5 x 1,5 resp. 5 x 2,5 14,5* 16A 4P C 3 x 1,5 * 1,5 6,5 10A 2P B** 6 x 1,5 resp. 6 x 2,5 3 x 1,5 SHF12F9E8 UH12FE8 5 x 1,5 resp. 5 x 2,5 10,8 16A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 * model SHF09F3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,5 A (10,2 A pro venkovní jednotku + 4,3 A pro spirálu), napájení PS2 slouží pouze pro spirálu BOH v nádrži TUV SDC (vnitřní ) UD (venkovní ) El. napájení PS1 EL. napájení PS2 Propojovací kabel Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [KW] Výkon BOH [KW] Max. proud [A] Jištění mezi vnitřní a venkovní jednotkou [mm 2 ] mezi vnitřní jed. a nádrží [mm 2 ] SDC03H3E5-1 UD03HE5-1 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 1,5 resp. 4 x 2,5 3 x 1,5 SDC05H3E5-1 UD05HE5-1 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 1,5 resp. 4 x 2,5 3 x 1,5 SDC07H3E5-1 UD07HE5-1 3 x 4,0 resp. 3 x 6, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SDC09H3E5-1 UD09HE5-1 3 x 4,0 resp. 3 x 6,0 22,9 25A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SDC12H6E5 UD12HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SDC16H6E5 UD16HE5 3 x 4,0 resp. 3 x 6,0 26A 32A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SDC09H3E8* UD09HE8 5 x 1,5 resp. 5 x 2,5 13,1* 16A 4P C 3 x 1,5 * 1,5 6,5 10A 2P B** 6 x 1,5 resp. 6 x 2,5 3 x 1,5 SDC12H9E8 UD12HE8 5 x 1,5 resp. 5 x 2,5 8,8 16A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 SDC16H9E8 UD16HE8 5 x 1,5 resp. 5 x 2,5 9,9 16A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 * model SDC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 13,1 A (8,8 A pro venkovní jednotku + 4,3 A pro spirálu), napájení PS2 slouží pouze pro spirálu BOH v nádrži TUV SXC (vnitřní ) UX (venkovní ) El. napájení PS1 EL. napájení PS2 Propojovací kabel Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [KW] Výkon BOH [KW] Max. proud [A] Jištění mezi vnitřní a venkovní jednotkou [mm 2 ] mezi vnitřní jed. a nádrží [mm 2 ] SXC09H3E5 UX09HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SXC12H6E5 UX12HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SXC09H3E8* UX09HE8 5 x 1,5 resp. 5 x 2,5 14,7* 16A 4P C 3 x 1,5 * 1,5 6,5 10A 2P B** 6 x 1,5 resp. 6 x 2,5 3 x 1,5 SXC12H9E8 UX12HE8 5 x 1,5 resp. 5 x 2,5 11,9 16A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 SXC16H9E8 UX16HE8 5 x 2,5 15,5 20A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 6 x 2,5 3 x 1,5 * model SXC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,7 A (10,4 A pro venkovní jednotku + 4,3 A pro spirálu), napájení PS2 slouží pouze pro spirálu BOH v nádrži TUV ADC (vnitřní ) UD (venkovní ) El. napájení PS1 EL. napájení PS2 Propojovací kabel Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [KW] Výkon BOH [KW] Max. proud [A] Jištění mezi vnitřní a venkovní jednotkou [mm 2 ] mezi vnitřní jed. a nádrží [mm 2 ] ADC0309H3E5 UD03HE5-1 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 1,5 resp. 4 x 2,5 3 x 1,5 ADC0309H3E5 UD05HE5-1 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 1,5 resp. 4 x 2,5 3 x 1,5 ADC0309H3E5 UD07HE5-1 3 x 4,0 resp. 3 x 6, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 ADC0309H3E5 UD09HE5-1 3 x 4,0 resp. 3 x 6,0 22,9 25A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 ADC1216H6E5 UD12HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 ADC1216H6E5 UD16HE5 3 x 4,0 resp. 3 x 6, 26 32A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 ADC0916H9E8 UD09HE8 5 x 1,5 resp. 5 x 2,5 8,8 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 ADC0916H9E8 UD12HE8 5 x 1,5 resp. 5 x 2,5 8,8 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 ADC0916H9E8 UD16HE8 5 x 1,5 resp. 5 x 2,5 9,9 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 BUH backup heater zabudovaná el. spirála ve vnitřní jednotce, BOH booster heater spirála v nádrži TUV. Údaje jsou informativní. Za správný návrh průřezu kabelu odpovídá instalační firma. Je potřebné vzít v úvahu délku kabelu, teploty okolí, lokální předpisy a jiné. ** Jištění 10 A odpovídá nádrži s BOH spirálou s výkonem 1,5 kw, v případě použití nádrže s 3 kw spirálou je potřebné jištění 16 A 2P B 42

43 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI ELEKTRICKÉ SPECIFIKACE JEDNOTEK AQUAREA Průřezy, počty kabelů, jištění (aplikace bez nádrže na TUV) MHF El. napájení PS1 EL. napájení PS2 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [kw] Max. proud [A] Jištění MHF09G3E5 3 x 4,0 resp. 3 x 6,0 28,5 32A 2P C 3 x 1,5 resp. 3 x 2,5 3 13A 16A 2P B MHF12G6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B MDC El. napájení PS1 EL. napájení PS2 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [kw] Max. proud [A] Jištění MDC05H3E5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B MDC07H3E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B MDC09H3E5 3 x 4,0 resp. 3 x 6,0 22,9 25A 2P C 3 x 1,5 resp. 3 x 2, A 2P B MDC12H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B MDC16H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B MXC El. napájení PS1 EL. napájení PS2 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [kw] Max. proud [A] Jištění MXC09H3E5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B MXC12H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B MXC09H3E8* 5 x 1,5 resp. 5 x 2,5 14,7* 16A 4P C 3 x 1,5 6,5 10A 2P B** MXC12H9E8 5 x 1,5 resp. 5 x 2,5 11,9 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B MXC16H9E8 5 x 2,5 15,5 20A 4P C 5 x 1,5 resp. 5 x 2, A 4P B * model MXC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,7 (10,4A pro venkovní jednotku + 4,3A pro spirálu), tzn. napájení PS2 se nepřipojuje SHF (vnitřní ) UH (venkovní ) El. napájení PS1 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] EL. napájení PS2 Výkon BUH [KW] Max. proud [A] * model SDC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,5 (10,2 A pro venkovní jednotku + 4,3 A pro spirálu), tzn. napájení PS2 se nepřipojuje Propojovací kabel mezi vnitřní a venkovní jednotkou [mm 2 ] SHF09F3E5 UH09FE5 3 x 4,0 resp. 3 x 6,0 28,5 32A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 4,0 resp. 4 x 6,0 SHF12F6E5 UH12FE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 SHF09F3E8* UH09FE8 5 x 1,5 resp. 5 x 2,5 14,5* 16A 4P C 6 x 1,5 resp. 6 x 2,5 SHF12F9E8 UH12FE8 5 x 1,5 resp. 5 x 2,5 10,8 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 Jištění SDC (vnitřní ) UD (venkovní ) El. napájení PS1 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] EL. napájení PS2 Výkon BUH [KW] Max. proud [A] * model SDC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 13,1 (8,8 A pro venkovní jednotku + 4,3 A pro spirálu), tzn. napájení PS2 se nepřipojuje Propojovací kabel mezi vnitřní a venkovní jednotkou [mm 2 ] SDC03H3E5-1 UD03HE5-1 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 1,5 resp. 4 x 2,5 SDC05H3E5-1 UD05HE5-1 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 1,5 resp. 4 x 2,5 SDC07H3E5-1 UD07HE5-1 3 x 4,0 resp. 3 x 6, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 4,0 resp. 4 x 6,0 SDC09H3E5-1 UD09HE5-1 3 x 4,0 resp. 3 x 6,0 22,9 25A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 4,0 resp. 4 x 6,0 SDC12H6E5 UD12HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 SDC16H6E5 UD16HE5 3 x 4,0 resp. 3 x 6,0 26A 32A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 SDC09H3E8* UD09HE8 5 x 1,5 resp. 5 x 2,5 13,1* 16A 4P C 6 x 1,5 resp. 6 x 2,5 SDC12H9E8 UD12HE8 5 x 1,5 resp. 5 x 2,5 8,8 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 SDC16H9E8 UD16HE8 5 x 1,5 resp. 5 x 2,5 9,9 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 Jištění SX (vnitřní ) UX (venkovní ) El. napájení PS1 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] EL. napájení PS2 Výkon BUH [KW] Max. proud [A] Jištění Propojovací kabel mezi vnitřní a venkovní jednotkou SXC09H3E5 UX09HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 4,0 resp. 4 x 6,0 SXC12H6E5 UX12HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 SXC09H3E8* UX09HE8 5 x 1,5 resp. 5 x 2,5 14,7* 16A 4P C 6 x 1,5 resp. 6 x 2,5 SXC12H9E8 UX12HE8 5 x 1,5 resp. 5 x 2,5 11,9 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 SXC16H9E8 UX16HE8 5 x 2,5 15,5 20A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 2,5 SDC16H6E5 UD16HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 SDC09H3E8* UD09HE8 5 x 1,5 resp. 5 x 2,5 13,1* 16A 4P C 6 x 1,5 resp. 6 x 2,5 SDC12H9E8 UD12HE8 5 x 1,5 resp. 5 x 2,5 8,8 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 SDC16H9E8 UD16HE8 5 x 1,5 resp. 5 x 2,5 9,9 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 * model SXC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,7 (10,4 A pro venkovní jednotku + 4,3 A pro spirálu), tzn. napájení PS2 se nepřipojuje BUH backup heater zabudovaná el. spirála ve vnitřní jednotce, BOH booster heater spirála v nádrži TUV. Údaje jsou informativní. Za správný návrh průřezu kabelu zodpovídá instalační firma. Je potřebné vzít v úvahu délku kabelu, teploty okolí, lokální předpisy a jiné. pro uchycení venkovních jednotek na konzoly B A Model \ Velikost A x B A x B 12 A x B 16 A x B UH, UD, UX 540 x x x x

44 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI TEPELNÁ ČERPADLA PRO OHŘEV TUV TDF Energetická třída A+, chladivo R134A LCD display pro snadné použití 4-cestný ventil pro automatické odmražování Modely Solar s integrovaným výměníkem pro solární panely Automatická sterilizace Výkony TČ 1,62 / 2,3 kw + dohřev 3 kw Ideální pro 4 člennou rodinu Teplotní limity VÝSTUPNÍ VODA 38 C / 70 C TEPLOTA VZDUCHU od -20 / -7 C do 45 C Kód Model / objem vody Průměr VZT potrubí / dostupní tlak / [Pa] Montáž (v x š) Koeficient účinnosti COP (voda 55 C, vzduch 7 C) / energetická třída nádrže Lp v 1 m [db (A)] (bez vody) Cena 7HP AWHM-TDF190 / 1.5-H / 25 stojící 1830 x 610 2,76 / A Kč 7HP AW-TDF190-Solar-H / 25 stojící 1830 x 610 2,76 / A Kč 7HP AWHM-TDF300 / 3.5-H / 25 stojící 1930 x 700 3,01 / A Kč 7HP AW-TDF300-Solar-H / 25 stojící 1930 x 700 3,01 / A Kč TEPELNÁ ČERPADLA PRO OHŘEV TUV AQUAREA DHW Energetická třída A, chladivo R134A, smaltová nádrž. Ohřev pomocí TČ (max. teplota 65 C). Ohřev pomocí zabudované 2 kw spirály (max. teplota 75 C). Ovládání pomocí displaye, krytí IP24. Vhodné, jako náhrada el. kotlů na ohřev TUV. Elektrické napájení 1~230 V / 50 Hz. Teplotní limity VÝSTUPNÍ VODA 55 C (NT) / 65 C (A) TEPLOTA VZDUCHU od -7 C do 35 C Model / objem vody Průměr VZT potrubí / dostupní tlak / [Pa] Montáž (v x š) Koeficient účinnosti COP (voda 55 C, vzduch 7 C) / energetická třída nádrže Lp v 1 m [db (A)] (bez vody) Cena PAW-DHWM80ZNT / 80 l Ø125 / 70 Na stěnu 1197 x 533 2,65 / A 39, Kč PAW-DHWM100ZNT / 100 l Ø125 / 70 Na stěnu 1342 x 533 2,63 / A 39, Kč PAW-DHWM120ZNT / 120 l Ø125 / 70 Na stěnu 1497 x 533 2,61 / A 39, Kč PAW-DHWM200A / 208 l Ø160 / 100 Stojící 1540 x 690 3,00 / A Kč PAW-DHWM300A / 295 l Ø160 / 100 Stojící 1960 x 690 3,33 / A Kč TEPELNÁ ČERPADLA PRO DOMÁCNOSTI (MONOBLOK) PAC HOME Vytápění a chlazení, chladivo R407C Vhodné pro podlahové topení, radiátory i fancoily Rychlá příprava TUV Řešení plug&play Snadný servis Nádrž TUV 300 l volitetné příslušenství Připojení na internet pro ovládání a servis Hliníkový povrch Mřížky jsou součástí balení Teplotní limity VÝSTUPNÍ VODA 60 C TEPLOTA VZDUCHU od -21 C do 35 C Kód Označení jednotky Elektrické napájení / COP A7W35 [kw] / COP A-7W35 [kw] Chladící výkon/ EER A35W7 Lp (1 m) [db (A)] Výkon el,spirály [kw] Jednotka + Plenum 7HP AW-PAC HOME-5kW-H V / 50 Hz 5,02 / 4,40 3,20 / 2,91 3,36 / 2,51 40, x 690 x Kč 7HP AW-PAC HOME-7kW-H V / 50 Hz 6,68 / 4,00 4,20 / 2,64 4,29 / 2,52 41, x 690 x Kč 7HP AW-PAC HOME-9kW-H V / 50 Hz 8,98 / 4,40 5,60 / 3,00 5,96 / 2,54 41, x 690 x Kč 7HP AW-PAC HOME-12kW-H V / 50 Hz 11,20 / 4,29 7,00 / 2,92 7,47 / 2,53 41, x 690 x Kč 7HP AW-PAC HOME-12kW-H V / 50 Hz 11,09 / 4,35 6,85 / 2,98 7,58 / 2,68 42,0 3 x x 690 x Kč 7HP AW-PAC HOME-15kW-H V / 50 Hz 15,89 / 4,50 10,00 / 3,00 10,65 / 2,54 42, x 690 x Kč 7HP AW-PAC HOME-15kW-H V / 50 Hz 15,64 / 4,60 9,90 / 3,10 10,85 / 2,67 42,0 3 x x 690 x Kč 7HP AW-PAC HOME-19kW-H V / 50 Hz 19,11 / 4,55 12,10 / 2,88 12,90 / 2,73 43, x 690 x Kč 7HP AW-PAC HOME-19kW-H V / 50 Hz 19,09 / 4,60 12,00 / 3,20 13,00 / 2,66 43,0 3 x x 690 x Kč 7HP AW-PAC HOME-24kW-H V / 50 Hz 23,80 / 4,70 15,90 / 3,18 15,90 / 2,50 43,5 3 x x 690 x Kč Cena bez DPH 44

45 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI TEPELNÁ ČERPADLA PRO DOMÁCNOSTI (MONOBLOK) PAC HOME+ Vytápění a chlazení, chladivo R410A Vhodné pro podlahové topení, radiátory i fancoily Rychlá příprava TUV Řešení plug&play Snadný servis Integrovaná 200 l nádrž TUV Připojení na internet pro ovládání a servis Hliníkový povrch Teplotní limity VÝSTUPNÍ VODA 60 C TEPLOTA VZDUCHU od -21 C do 35 C DHW tank included Kód 7HP ACFH0668 7HP ACFH0668 7HP ACFH0668 Označení jednotky Elektrické napájení / COP A7W35 [kw] / COP A-7W35 [kw] Chladící výkon / EER A35W7 Lp (1 m) [db (A)] Výkon el,spirály [kw] AW-PAC HOME+-4 kw-h V / 50 Hz 4,20 / 4,20 4,08 / 3,14 3,10 / 3,06 59 / 67,5 3 (š x v x d) 2300 x 645 x 603 Jednotka + Plenum Cena bez DPH Kč AW-PAC HOME+-6 kw-h V / 50 Hz 6,15 / 4,35 5,95 / 3,15 4,60 / 3,07 57,1 / 65, x 646 x Kč AW-PAC HOME+-9 kw-h V / 50 Hz 9,54 / 4,41 9,35 / 3,46 6,90 / 3,06 57,5 / x 690 x Kč TEPELNÁ ČERPADLA PRO DOMÁCNOSTI (MONOBLOK) PAC BT Vytápění a chlazení Vhodné pro podlahové topení, radiátory i fancoily Řešení plug&play Bez práce s chladivem COP až 4,85 a EER až 4,55 (A++) Dlouhá životnost díky speciální úpravě Velký display pro kontrolu stavu a diagnostiku Vyžaduje nemrznoucí směs Teplotní limity VÝSTUPNÍ VODA 60 C TEPLOTA VZDUCHU od -20 C do 43 C Kód Označení jednotky Elektrické napájení 1-FÁZOVÁ VERZE PAC BT / COP A7W35 [kw] / COP A-7W35 [kw] Chladící výkon/ EER A35W7 Lp (1 m) [db (A)] (š x v x d) Jednotka + Plenum Cena 7HP AWHW-PAC-BT-MB-5kW-H V / 50 Hz 4,58 / 4,72 3,8 / 2,36 4,55 / 2,94 61 / x 945 x Kč 7HP AWHW-PAC-BT-MB-7kW-H V / 50 Hz 6,55 / 4,52 5,0 / 2,49 6,71 / 2,61 65 / x 945 x Kč 7HP AWHW-PAC-BT-MB-9kW-H V / 50 Hz 8,64 / 4,30 6,2 / 2,39 8,06 / 2,30 68 / x 945 x Kč 7HP AWHW-PAC-BT-MB-10kW-H V / 50 Hz 10,43 / 4,57 7,9 / 2,5 10,44 / 3,18 66 / x 1414 x Kč 3-FÁZOVÁ VERZE PAC BT 7HP AWHW-PAC-BT-MB-12kW-H V / 50 Hz 12,37 / 4,48 12,58 / 2,91 68 / x 1414 x Kč 7HP AWHW-PAC-BT-MB-14kW-H V / 50 Hz 14,10 / 4,33 13,80 / 2,68 71 / x 1414 x Kč 7HP AWHW-PAC-BT-MB-16kW-H V / 50 Hz 16,30 / 4,20 15,26 / 2,38 71 / x 1414 x Kč POZNÁMKY 45

46 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI TEPELNÁ ČERPADLA PRO DOMÁCNOST (BIBLOK) PAC BT SPLIT (BEZ NÁDRŽE TUV) Hydrobox PAC BT SPLIT ODU 4 8 kw PAC BT SPLIT ODU kw Vytápění a chlazení, chladivo R410A. Vhodné pro podlahové topení, radiátory i fancoily. Možnost zónování teplotních okruhů. COP až 5,21 (A+ ++) a EER až 3,42 (A++). Integrovaná nádrž TUV 280 l (volitelné). Dlouhá životnost díky speciální úpravě. Velký display pro kontrolu stavu a diagnostiku. Teplotní limity VÝSTUPNÍ VODA 60 C TEPLOTA VZDUCHU od -20 C do 43 C Kód Vnitřní Venkovní 1 -FÁZOVÁ VERZE PAC BT Elektrické napájení / COP A7W35 [kw] Topný výkon / COP A-7W35 [kw] Chladící výkon / EER A35W7 Lp (1 m) [db (A)] Cena jednotková bez DPH 7HP PAC-BT-UI-4kW-H V / 462 x 700 x Kč 4,23 / 5,91 4,78 / 3,06 4,34 / 3,42 7HP PAC-BT-UE-4kW-H11 50 Hz x 860 x Kč 7HP PAC-BT-UI-6kW-H V / 462 x 700 x Kč 6,33 / 4,83 5,68 / 2,91 6,24 / 3,05 7HP PAC-BT-UE-6kW-H11 50 Hz x 860 x Kč 7HP PAC-BT-UI-8kW-H V / 462 x 700 x Kč 8,09 / 4,57 6,09 / 2,79 7,57 / 2,77 7HP PAC-BT-UE-8kW-H11 50 Hz x 965 x Kč 7HP PAC-BT-UI-10kW-H V / 462 x 700 x Kč 9,69 / 4,59 7,69 / 2,75 9,52 / 2,97 7HP PAC-BT-UE-10kW-H11 50 Hz x 1327 x Kč 3-FÁZOVÁ VERZE PAC BT 7HP PAC-BT-UI-12kW-H V / 462 x 700 x Kč 12,16 / 4,79 9,76 / 2,94 11,34 / 2,67 7HP PAC-BT-UE-12kW-H13 50 Hz x 1327 x Kč 7HP PAC-BT-UI-14kW-H V / 462 x 700 x Kč 14,16 / 4,87 11,32 / 2,90 14,15 / 2,67 7HP PAC-BT-UE-14kW-H13 50 Hz x 1327 x Kč 7HP PAC-BT-UI-16kW-H V / 462 x 700 x Kč 15,77 / 4,81 12,06 / 2,91 15,53 / 2,72 7HP PAC-BT-UE-16kW-H13 50 Hz x 1327 x Kč Cena Kč Kč Kč Kč Kč Kč Kč TEPELNÁ ČERPADLA PRO DOMÁCNOST (BIBLOK) PAC BTE SPLIT (S NÁDRŽÍ TUV) Vytápění a chlazení, chladivo R410A. Vhodné pro podlahové topení, radiátory i fancoily. Možnost zónování teplotních okruhů. COP až 5,21 (A+ ++) a EER až 3,42 (A++). Integrovaná nádrž TUV 280 l (volitelné). Dlouhá životnost díky speciální úpravě. Velký display pro kontrolu stavu a diagnostiku. Teplotní limity VÝSTUPNÍ VODA 60 C TEPLOTA VZDUCHU od -20 C do 43 C Hydrobox+tank PAC BT SPLIT ODU 4 8 kw PAC BT SPLIT ODU kw Kód Vnitřní Venkovní 1-FÁZOVÁ VERZE PAC BT Elektrické napájení / COP A7W35 [kw] Topný výkon / COP A-7W35 [kw] Chladící výkon / EER A35W7 Akustický tlak Lp (1 m) [db (A)] Cena jednotková bez DPH 7HP PAC-BTE-UI-4kW-H V / 600 x 2040 x Kč 4,23 / 5,91 4,78/3,06 4,34 / 3,42 7HP PAC-BT-UE-4kW-H11 50 Hz x 860 x Kč 7HP PAC-BTE-UI-6kW-H V / 600 x 2040 x Kč 6,33 / 4,83 5,68/2,91 6,24 / 3,05 7HP PAC-BT-UE-6kW-H11 50 Hz x 860 x Kč 7HP PAC-BTE-UI-8kW-H V / 600 x 2040 x Kč 8,09 / 4,57 6,09/2,79 7,57 / 2,77 7HP PAC-BT-UE-8kW-H11 50 Hz x 965 x Kč 7HP PAC-BTE-UI-10kW-H V / 600 x 2040 x Kč 9,69 / 4,59 7,69/2,75 9,52 / 2,97 7HP PAC-BT-UE-10kW-H11 50 Hz x 1327 x Kč 3-FÁZOVÁ VERZE PAC BT 7HP PAC-BTE-UI-12kW-H x 2040 x Kč 12,16/4,79 9,76 / 2,94 11,34 / 2,67 7HP PAC-BT-UE-12kW-H x 1327 x Kč 7HP PAC-BTE-UI-14kW-H x 2040 x Kč 14,16/4,87 11,32 / 2,90 14,15 / 2,67 7HP PAC-BT-UE-14kW-H x 1327 x Kč 7HP PAC-BTE-UI-16kW-H x 2040 x Kč 15,77/4,81 12,06 / 2,91 15,53 / 2,72 7HP PAC-BT-UE-16kW-H x 1327 x Kč Cena Kč Kč Kč Kč Kč Kč Kč 46

47 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI TEPELNÁ ČERPADLA PRO DOMÁCNOSTI (MONOBLOK) AQUAREA Pouze topení monoblok EMONOBLOK provedení kompaktní montáž do exteriéru. Minimální objem vody 30 l (modely 05 až 09), 50 l (modely 12 a 16). Verze T-CAP se stejným jmenovitým výkonem až do -15 C venkovní teploty. Verze HT s vysokou výstupní teplotou vody pro topení radiátory. Standardně vybavené záložní elektrickou spirálou 3 kw, 6 kw nebo 9 kw. Volitelné ovládání Smart Cloud přes WiFi nebo LAN pomocí smart zařízení. Čerpadlo Panasonic, třídy A. Připojení vody R1 1/4. Vyžaduje nemrznoucí směs. Teplotní limity VÝSTUPNÍ VODA (STD + T-CAP / HT) 55 C / 65 C TOPENÍ do -20 C Venkovní Elektrické napájení / COP A7W65 [kw] / COP A2W65 [kw] / COP A-7W65 [kw] VERZE HT (pro vysokoteplotní aplikace s výstupní vodou až 65 C při teplotě -20 C) chladivo R407C Lp (1 m) [db (A)] Výkon el. spirály [kw] (š x v x h) Počet otáček čerpadla Cena WH-MHF09G3E5 1~230 V / 50 Hz 9,0 / 2,48 9,0 / 2,06 9,0 / 1, x 1410 x Kč WH-MHF12G6E5 1~230 V / 50 Hz 12,0 / 2,41 10,3 / 2,01 9,6 / 1, x 1410 x Kč Topení a chlazení monoblok Venkovní Elektrické napájení / COP A7W35 [kw] VERZE STANDARD (HIGH PERFORMANCE) chladivo R410A / COP A2W35 [kw] / COP A-7W35 [kw] Chladící výkon / EER A35W7 [kw] Akustický tlak Lp (1m) [db(a)] Výkon el. spirály [kw] (šířka x výška x hloubka) Počet otáček čerpadla Cena WH-MDC05H3E5 1~230 V / 50 Hz 5,0 / 5,08 4,8 / 3,36 4,7 / 2,85 4,5 / 3, x 865 x / Kč WH-MDC07H3E5 1~230 V / 50 Hz 7,0 / 4,52 6,6 / 3,3 5,5 / 2,7 6,0 / 2, x 865 x / Kč WH-MDC09H3E5 1~230 V / 50 Hz 9,0 / 4,29 6,8 / 3,18 6,4 / 2,6 7,0 / 2, x 865 x / Kč WH-MDC12H6E5 1~230 V / 50 Hz 12,0 / 4,74 11,4 / 3,44 10,0 / 2,73 10,0 / 2, x 1410 x / Kč WH-MDC16H6E5 1~230 V / 50 Hz 16,0 / 4,28 13,0 / 3,28 11,4 / 2,57 12,2 / 2, x 1410 x / Kč VERZE T-CAP (shodný jmenovitý výkon až do -15 C, bez použití el. spirály) chladivo R410A WH-MXC09H3E5 1~230 V / 50 Hz 9,0 / 4,84 9,0 / 3,59 9,0 / 2,85 7,0 / 3, x 1410 x / Kč WH-MXC12H6E5 1~230 V / 50 Hz 12,0 / 4,74 12,0 / 3,44 12,0 / 2,72 10,0 / 2, x 1410 x / Kč WH-MXC09H3E8 3~400 V / 50 Hz 9,0 / 4,84 9,0 / 3,59 9,0 / 2,85 7,0 / 3, x 1410 x / Kč WH-MXC12H9E8 3~400 V / 50 Hz 12,0 / 4,74 12,0 / 3,44 12,0 / 2,72 10,0 / 2, x 1410 x / Kč WH-MXC16H9E8 3~400 V / 50 Hz 16,0 / 4,28 16,0 / 3,10 16,0 / 2,49 12,2 / 2, x 1410 x / Kč Výkony podle normy EN * AxWyy udává podmínky, při kterých je uvedený výkon (x je teplota vzduchu a yy je teplota výstupní vody) Aquarea HP (standard) Topení a chlazení (MDC) Jednofázové (E5) Aquarea T-CAP (100% výkon do -15 C) Topení a chlazení (MXC) Jednofázové (E5) Třífázové (E8) Aquarea HT (65 C výstup) Pouze topení (MHF) Jednofázové (E5) POZNÁMKY 47

48 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI TEPELNÁ ČERPADLA PRO DOMÁCNOSTI (BIBLOK) AQUAREA gen. H UD/UX Pouze topení split UQ BIBLOK provedení (split) set vnitřní + venkovní. Minimální objem vody 30 l (modely 03 až 09), 50 l (modely 12 a 16). Verze T-CAP se stejným výkonem až do -15 C venkovní teploty. Verze HT s vysokou výstupní teplotou vody pro topení radiátory. Verze T-CAP SQ verze se sníženou hlučností. Standardně vybavené záložní el. spirálou 3 kw, 6 kw nebo 9 kw. Vol. ovládání Smart Cloud přes WiFi nebo LAN pomocí smart zařízení. Generace H s dotykovým ovládáním, průtokoměrem a zabudovaným vodním filtrem. Připojení vody 28 mm (modely 03 a 05) a R1 1/4 (modely 07 až 16). Nevyžaduje nemrznoucí směs. Čerpadlo Panasonic, třída A. El. napájení do vnitřní jednotky. Teplotní limity VÝSTUPNÍ VODA (STD + T-CAP / HT) 55 C / 60 C / 65 C TOPENÍ (STD, HT / T-CAP) do -20 C / do -28 C Vnitřní Venkovní jed. Elektrické napájení / COP A7W65 [kw] / COP A2W65 [kw] / COP A-7W65 [kw] Akustický tlak Lp (1 m) [db (A)] VERZE HT (pro vysokoteplotní aplikace s výstupní vodou až 65 C při teplotě -20 C) chladivo R407C GENERACE F Počet otáček / max. el. příkon čerpadla [ / W] Potrubí plyn/ kapalina Vzdálenost / převýšení [m] Cena jednotková WH-SHF09F3E5 1~230 V / 9,0 / 9,0 / 8,9 / x 892 x / Kč 16 / / 20 WH-UH09FE5 50 Hz 2,48 2,06 1, x 1340 x Kč WH-SHF12F6E5 1~230 V / 12,0 / 10,3 / 9,6 / x 892 x / Kč 16 / / 20 WH-UH12FE5 50 Hz 2,41 2,01 1, x 1340 x Kč WH-SHF09F3E8 3~400 V / 9,0 / 9,0 / 8,9 / x 892 x / Kč 16 / / 20 WH-UH09FE8 50 Hz 2,48 2,06 1, x 1340 x Kč WH-SHF12F9E8 3~400 V / 12,0 / 10,3 / 9,6 / x 892 x / Kč 16 / / 20 WH-UH12FE8 50 Hz 2,41 2,01 1, x 1340 x Kč Cena za split bez DPH Kč Kč Kč Kč Topení a chlazení split Vnitřní Venkovní jed. Elektrické napájení / COP A7W35 [kw] / COP A2W35 [kw] / COP A-7W35 [kw] STANDARD (HIGH PERFORMANCE) chladivo R410A GENERACE H Chladící výkon / EER A35W7 [kw] Akustický tlak Lp (1m) [db(a)] (šířka x výška x hloubka) Počet otáček / max. el. příkon čerpadla [ / W] Potrubí plyn/ kapalina Vzdálenost / převýšení [m] Cena jednotková WH-SDC03H3E5-1 3,2 / 3,2 / 3,2 / 3,2 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 6 WH-UD03HE5-1 5,00 3,56 2,69 3, x 622 x Kč WH-SDC05H3E5-1 5,0 / 4,2 / 4,2 / 4,5 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 6 WH-UD05HE5-1 4,63 3,11 2,59 2, x 622 x Kč WH-SDC07H3E5-1 7,0 / 6,55 / 5,15 / 6,0 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 6 WH-UD07HE5-1 4,46 3,34 2,68 2, x 795 x Kč WH-SDC09H3E5-1 9,0 / 6,7 / 5,9 / 7,0 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 6 WH-UD09HE5-1 4,13 3,13 2,52 2, x 795 x Kč WH-SDC12H6E5 12,0 / 11,4 / 10,0 / 10,0 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 10 WH-UD12HE5 4,74 3,44 2,73 2, x 1340 x Kč WH-SDC16H6E5 16,0 / 13,0 / 11,4 / 12,2 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 10 WH-UD16HE5 4,28 3,28 2,57 2, x 1340 x Kč WH-SDC09H3E8 9,0 / 9,0 / 9,0 / 7,0 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UD09HE8 4,84 3,59 2,85 3, x 1340 x Kč WH-SDC12H9E8 12,0 / 11,4 / 10,0 / 10,0 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UD12HE8 4,74 3,44 2,73 2, x 1340 x Kč WH-SDC16H9E8 16,0 / 13,0 / 11,4 / 12,2 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UD16HE8 4,28 3,28 2,57 2, x 1340 x Kč VERZE T-CAP (shodný jmenovitý výkon až do -15 C, bez použití el. spirály) chladivo R410A GENERACE H WH-SXC09H3E5 9,0 / 9,0 / 9,0 / 7,0 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 10 WH-UX09HE5 4,84 3,59 2,85 3, x 1340 x Kč WH-SXC12H6E5 12,0 / 12,0 / 12,0 / 10,0 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 10 WH-UX12HE5 4,74 3,44 2,72 2, x 1340 x Kč WH-SXC09H3E8 9,0 / 9,0 / 9,0 / 7,0 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UX09HE8 4,84 3,59 2,85 3, x 1340 x Kč WH-SXC12H9E8 12,0 / 12,0 / 12,0 / 10,0 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UX12HE8 4,74 3,44 2,72 2, x 1340 x Kč WH-SXC16H9E8 16,0 / 16,0 / 16,0 / 12,2 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UX16HE8 4,28 3,10 2,49 2, x 1340 x Kč VERZE T-CAP SUPER QUIET SQC (se sníženou hlučností) chladivo R410A WH-SQC09H3E8 9,0 / 9,0 / 9,0 / 7,0 / x 892 x / Kč 3~400 V / 50 Hz proměnný / / 10 WH-UQ09HE8 4,84 3,59 2,85 3, x 1410 x Kč WH-SQC12H9E8 12,0 / 12,0 / 12,0 / 10,0 / x 892 x / Kč 3~400 V / 50 Hz proměnný / / 10 WH-UQ12HE8 4,74 3,44 2,72 2, x 1410 x Kč WH-SQC16H9E8 16,0 / 16,0 / 16,0 / 12,2 / x 892 x / Kč 3~400 V / 50 Hz proměnný / / 10 WH-UQ16HE8 4,28 3,10 2,49 2, x 1410 x Kč Výkon podle normy EN * AxWyy udává podmínky, při kterých je uvedený výkon (x je teplota vzduchu a yy je teplota výstupní vody) Cena za split bez DPH Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč 48

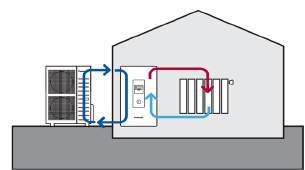

49 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI Aquarea HP (standard) Topení a chlazení (SDC + UD) Jednofázové (E5) Třífázové (E8) Aquarea T-CAP (100% výkon do -15 C) Topení a chlazení (SXC + UX) Jednofázové (E5) Třífázové (E8) Aquarea HT (65 C výstup) Pouze topení (SHF + UH) Jednofázové (E5) Třífázové (E8) TEPELNÁ ČERPADLA PRO DOMÁCNOSTI (BIBLOK) AQUAREA Topení a chlazení split BIBLOK provedení (split) set vnitřní + venkovní. Součástí vnitřní jednotky je 185 l nerezová nádrž (koncept all in one (vše v jednom)). Minimální objem vody 30 l (modely 0309), 50 l (modely 0916, 1216). Verze T-CAP se stejným jmenovitým výkonem až do -15 C venkovní teploty. Standardně vybavené záložní elektrickou spirálou 3 kw, 6 kw nebo 9 kw. Volitelné ovládání Smart Cloud přes WiFi nebo LAN pomocí smart zařízení. Dotykové ovládání, průtokoměr a zabudovaný vodní filtr. Jednozónové a dvouzónové vyhotovení. Připojení vody R1 1/4, čerpadlo Panasonic, třída A. Nevyžaduje nemrznoucí směs. El. napájení do vnitřní jednotky. Teplotní limity VÝSTUPNÍ VODA (STD / T-CAP) 55 C / 60 C TOPENÍ (STD / T-CAP) do -20 C / do -28 C Vnitřní Venkovní jed. Elektrické napájení / COP A7W35 [kw] / COP A2W35 [kw] / COP A-7W35 [kw] Chladící výkon / EER A35W7 [kw] JEDNOZÓNOVÁ VERZE ALL IN ONE STANDARD (HIGH PERFORMANCE) chladivo R410A Akustický tlak Lp (1 m) [db (A)] Počet otáček / max. el. příkon čerpadla [ / W] Potrubí plyn/ kapalina Vzdálenost / převýšení [m] Cena jednotková WH-ADC0309H3E5 1~230 V / 3,2 / 3,2 / 3,2 / 3,2 / x 1800 x 717 plynulé / Kč 12 / 6 15 / 5 WH-UD03HE Hz 5,00 3,56 2,69 3, x 622 x Kč WH-ADC0309H3E5 1~230 V / 5,0 / 4,2 / 4,2 / 4,5 / x 1800 x 717 plynulé / Kč 12 / 6 15 / 5 WH-UD05HE Hz 4,63 3,11 2,59 2, x 622 x Kč WH-ADC0309H3E5 1~230 V / 7,0 / 6,55 / 5,15 / 6,0 / x 1800 x 717 plynulé / Kč 16 / 6 30 / 20 WH-UD07HE Hz 4,46 3,34 2,68 2, x 795 x Kč WH-ADC0309H3E5 1~230 V / 9,0 / 6,7 / 5,9 / 7,0 / x 1800 x 717 plynulé / Kč 16 / 6 30 / 20 WH-UD09HE Hz 4,13 3,13 2,52 2, x 795 x Kč WH-ADC1216H6E5 1~230 V / 12,0 / 11,4 / 10,0 / 10,0 / x 1800 x 717 plynulé / Kč 16 / / 20 WH-UD12HE5 50 Hz 4,74 3,44 2,73 2, x 1340 x Kč WH-ADC1216H6E5 1~230 V / 16,0 / 13,0 / 11,4 / 12,2 / x 1800 x 717 plynulé / Kč 16 / / 20 WH-UD16HE5 50 Hz 4,28 3,28 2,57 2, x 1340 x Kč WH-ADC0916H9E8 3~400 V / 9,0 / 9,0 / 9,0 / 7,0 / x 1800 x 717 plynulé / Kč 16 / / 20 WH-UD09HE8 50 Hz 4,84 3,59 2,85 3, x 1340 x Kč WH-ADC0916H9E8 3~400 V / 12,0 / 11,4 / 10,0 / 10,0 / x 1800 x 717 plynulé / Kč 16 / / 20 WH-UD12HE8 50 Hz 4,74 3,44 2,73 2, x 1340 x Kč WH-ADC0916H9E8 3~400 V / 16,0 / 13,0 / 11,4 / 12,2 / x 1800 x 717 plynulé / Kč 16 / / 20 WH-UD16HE8 50 Hz 4,28 3,28 2,57 2, x 1340 x Kč JEDNOZÓNOVÁ VERZE ALL IN ONE T-CAP (shodný jmenovitý výkon až do -15 C, bez použití el. spirály) chladivo R410A WH-ADC1216H6E5 1~230 V / 9,0 / 9,0 / 9,0 / 7,0 / x 1800 x 717 plynulé / Kč 16 / / 20 WH-UX09HE5 50 Hz 4,84 3,59 2,85 3, x 1340 x Kč WH-ADC1216H6E5 1~230 V / 12,0 / 12,0 / 12,0 / 10,0 / x 1800 x 717 plynulé / Kč 16 / / 20 WH-UX12HE5 50 Hz 4,74 3,44 2,72 2, x 1340 x Kč WH-ADC0916H9E8 3~400 V / 9,0 / 9,0 / 9,0 / 7,0 / x 1800 x 717 plynulé / Kč 16 / / 20 WH-UX09HE8 50 Hz 4,84 3,59 2,85 3, x 1340 x Kč WH-ADC0916H9E8 3~400 V / 12,0 / 12,0 / 12,0 / 10,0 / x 1800 x 717 plynulé / Kč 16 / / 20 WH-UX12HE8 50 Hz 4,74 3,44 2,72 2, x 1340 x Kč WH-ADC0916H9E8 3~400 V / 16,0 / 16,0 / 16,0 / 12,2 / x 1800 x 717 plynulé / Kč 16 / / 20 WH-UX16HE8 50 Hz 4,28 3,10 2,49 2, x 1340 x Kč JEDNOZÓNOVÁ VERZE ALL IN ONE T-CAP SUPER QUIET (shodný jmenovitý výkon až do -15 C, bez použití el.spirály) chladivo R410A WH-ADC0916H9E8 3~400 V / 9,0 / 9,0 / 9,0 / 7,0 / x1800x717 plynulé / Kč 16 / / 20 WH-UQ09HE8 50 Hz 4,84 3,59 2,85 3, x 1410 x Kč WH-ADC0916H9E8 3~400 V / 12,0 / 12,0 / 12,0 / 10,0 / x1800x717 plynulé / Kč 16 / / 20 WH-UQ12HE8 50 Hz 4,74 3,44 2,72 2, x 1410 x Kč WH-ADC0916H9E8 3~400 V / 16,0 / 16,0 / 16,0 / 12,2 / x1800x717 plynulé / Kč 16 / / 20 WH-UQ16HE8 50 Hz 4,28 3,10 2,49 2, x 1410 x Kč Cena za split bez DPH Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč 49

50 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI DVOUZÓNOVÁ VERZE ALL IN ONE STANDARD (HIGH PERFORMANCE) chladivo R410A** WH-ADC0309H3E5B 1~230 V / 3,2 / 3,2 / 3,2 / 3,2 / x 1800 x 717 plynulé / Kč 12 / 6 15 / 5 WH-UD03HE Hz 5,00 3,56 2,69 3, x 622 x Kč WH-ADC0309H3E5B 1~230 V / 5,0 / 4,2 / 4,2 / 4,5 / x 1800 x 717 plynulé / Kč 12 / 6 15 / 5 WH-UD05HE Hz 4,63 3,11 2,59 2, x 622 x Kč WH-ADC0309H3E5B 1~230 V / 7,0 / 6,55 / 5,15 / 6,0 / x 1800 x 717 plynulé / Kč 16 / 6 30 / 20 WH-UD07HE Hz 4,46 3,34 2,68 2, x 795 x Kč WH-ADC0309H3E5B 1~230 V / 9,0 / 6,7 / 5,9 / 7,0 / x 1800 x 717 plynulé / Kč 16 / 6 30 / 20 WH-UD09HE Hz 4,13 3,13 2,52 2, x 795 x Kč Kč Kč Kč Kč Výkon podle normy EN * AxWyy udává podmínky, při kterých je uvedený výkon (x je teplota vzduchu a yy je teplota výstupní vody) Aquarea T-CAP (100% výkon Aquarea all in one HP (standard) Topení a chlazení (ADC + UD) Jednofázové (E5) Třífázové (E8) Aquarea all in one T-CAP (100% výkon do -15 C) Topení a chlazení (ADC + UD) Jednofázové (E5) Třífázové (E8) TEPELNÁ ČERPADLA PRO DOMÁCNOSTI PAC PŘÍSLUŠENSTVÍ 7ACFH0662 7ACFH0822 Kód Popis Cena PAC BT MB 7ACFH l nádrž na teplou vodu pro domácnost Kč 7ACFH0822 on-line elektrický ohřívač 3 kw Kč PAC BTE SPLIT s TÚV 7ACFH0826 Kit pro 2-zónu s 1 teplotou Kč 7ACEL1750 Solární připojení pro TUV Kč PAC HOME 7ACFH0667 nádrž DHW 300 l Kč 7ACFH0670 DUO nádrž: TUV nádrž 200 l & Akumulační nádrž 90 l Kč 7ACFH0669 TUV Sada Kč 7ACEL17682 Termostat Carel Kč POZNÁMKY 50

51 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI TEPELNÁ ČERPADLA PRO DOMÁCNOSTI AQUAREA PŘÍSLUŠENSTVÍ Nádrže PAW-TD 20, 30 PAW-TG 20, 30, 40 AQUAREA TANK PAW-BTANK50L Model Objem vody [l] NÁDRŽ NA TUV NEREZ VYSOKÁ ÚČINNOST * izolované, testované podle EN Velikost (výška / průměr) Materiál vnitřku nádrže Dálkové řízení, externí snímače a doplňkové příslušenství Energetická ztráta při 65 C [kwh / 24 h]* Plocha výměníku [m 2 ] Maximální teplota vody 75 C pro modely TD a 95 C pro modely TG. Maximální teplota vody 100 C pro Aquarea Tank. Obsahují snímač teploty vody a el. spirálu 1,5 kw (TD) a 3 kw (TG). Modely TD jsou bezúdržbové, modely TG vyžadují každoroční kontrolu anody. Nádoby dodávané bez třícestného ventilu, nutné objednat samostatně. Elektrické napájení 1~230 V / 50 Hz. Rychlost ohřevu Energetické ztráty Energetická třída nádrže (bez vody) PAW-TA20C1E5STD / 595 Nerez 0,99 1,8 4 / 4 4 / 4 A Kč PAW-TA30C1E5STD / 595 Nerez 1,13 1,8 4 / 4 4 / 4 A Kč NÁDRŽ NA TUV SMALT STANDARD PAW-TG15C1EZ / 500 Smalt 1,41 1,4 3 / 4 3 / 4 C Kč PAW-TG20C1E3STD / 580 Smalt 1,6 2,0 3 / 4 3 / 4 C Kč PAW-TG30C1E3STD / 680 Smalt 2,1 2,5 3 / 4 3 / 4 C Kč PAW-TG40C1E3STD / 760 Smalt 1,7 6,1 3 / 4 3 / 4 B Kč NÁDRŽ NA TUV SMALT STANDARD S DVĚMA VÝMĚNÍKY PRO BIVALENTNÍ POUŽITÍ (např. solární systém a TČ) PAW-TG30C2E3STD / 760 Smalt 1,6 2,4 (TČ); 1,0 (solar) B Kč NÁDRŽ AQUAREA TANK NEREZ (NÁDRŽ NA TUV A AKUMULAČNÍ/VYROVNÁVACÍ) NÁDRŽ V JEDNOM) PAW-TD20B8E (TUV) 80 (aku.) 1770 x 640 x 690 Nerez 1,3 2,1 obsahuje čerpadlo třídy A a 3-cestný ventil Kč AKUMULAČNÍ NÁDRŽ (pro zvětšení objemu vody v systému) PAW-BTANK50L-1 Bílá akumulační nádrž s objemem 50 l, odvzdušňovacím ventilem a PU izolací Kč 3-CESTNÝ VENTIL PAW-3WYVLV-SI 3-cestný ventil na přepínaní mezi topným okruhem a TUV Kč Cena bez DPH CZ-TAW1 PAW-AW-KNX-H PAW-AW-MBS-H PAW-A2W-RTWIRED PAW-A2W-RTWIRELESS CZ-NS4P CZ-NV1 PAW-GRDBSE20 PAW-GRDSTD40 PAW-WTRAY PAW-ADC-PREKIT PAW-ADC-CV150 PAW-A2W-TSOD...TSHC...TSRT... TSSO CZ-TK1 PAW-TS1, TS2 Volitelné příslušenství Popis Cena DÁLKOVÉ NADŘAZENÉ ŘÍZENÍ CZ-TAW1 Komunikační rozhraní pro připojení Aquarea generace H na Smart Cloud (WiFi ovládání přes aplikaci Android, ios) Kč PA-AW-WIFI-1TE Komunikační rozhraní pro připojení Aquarea generace F na IntesisHome (WiFi ovládání přes aplikaci Android, ios) se snímačem teploty Kč PAW-AW-KNX-H Komunikační rozhraní pro připojení Aquarea generace H na systém KNX Kč PAW-AW-MBS-H Komunikační rozhraní pro připojení Aquarea generace H na systém Modbus Kč PROSTOROVÉ TERMOSTATY PAW-A2W-RTWIRED Drátový prostorový termostat s LCD a týdenním časovačem (pouze chlazení nebo pouze topení) Kč PAW-A2W-RTWIRELESS Bezdrátový prostorový termostat s LCD a týdenním časovačem (chlazení i topení) Kč EXTERNÍ PŘÍSLUŠENSTVÍ CZ-NS4P Doplňková řídící deska pro 2-zónové řízení, solar, bazén atd. (generace H) Kč CZ-NE3P Ohřívací kabel na dno venkovní jednotky (pro místa s nízkou okolní teplotou) Kč CZ-NV1 Sada s 3-cestným ventilem na zabudovaní (biblok generace H) 9 280Kč PAW-GRDBSE20 Podstavce pro redukci hluku a vibrací pro venkovní jednotky (600 x 95 x 130 mm, nosnost 500 kg) Kč PAW-GRDSTD40 Nastavitelná konstrukce pod venkovní jednotky Kč PAW-WTRAY Vana s odtokem kondenzátu pod venkovní jednotky Kč PAW-ADC-PREKIT-1 Flexibilní připojení a nástěnná sada na předpřípravu pro modely ADC Kč PAW-ADC-CV150 Magnetický krycí panel na bok jednotky pro modely ADC Kč SNÍMAČE TEPLOTY (pouze pro generace H) PAW-A2W-TSOD Snímač venkovní teploty (umožňuje snímaní venkovní teploty na jiném místě, jako je umístněná ) Kč PAW-A2W-TSHC Snímač teploty vody v zóně (např. teploty vody v bazéně) Kč PAW-A2W-TSRT Snímač prostorové teploty v zóně Kč PAW-A2W-TSSO Snímač teploty pro solár 750 Kč PAW-A2W-TSBU Snímač teploty akumulační nádrže (umožňuje snímat teplotu v nádrži s vícezónovým systémem) 590 Kč PŘIPOJENÍ NÁDRŽE TUV OD JINÉHO VÝROBCE NA AQUAREA CZ-TK1 Sada se snímačem teploty vody nádrže na TUV (snímač teploty s kabelem délky 6 m, měděná objímka) Kč PAW-TS1 Snímač s 6m kabelem 270 Kč PAW-TS2 Snímač s 20m kabelem 580 Kč 51

52 3 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI Francouzský expert na klimatizace již více než 70 let KLIMATIZAČNÍ TECHNOLOGIE NÁSTĚNNÉ Vysoká účinnost Detekce úniku chladidla 2-TRUBKOVÉ ŘADA VRF 3-TRUBKOVÉ TOPNÉ TECHNOLOGIE NÍZKOTEPLOTNÍ TČ MONOBLOKOVÉ TČ Výkon až 204 kw Zpětné získávání tepla Solární konektivita Funkce topení, chlazení TERMODYNAMICKÉ NÁDRŽE TERMODYNAMICKÉ VZT JEDNOTKY 52

53 4 VODNÍ SYSTÉMY, FANCOILY FANCOILY Vyhotovení dvoutrubkové, dvoutrubkové s elektrickým topením, čtyřtrubkové. Připojení vody levé (standard) nebo pravé. Standardní AC nebo energeticky úsporné EC motory. Modely DUCTYS standardně vybavené EC motorem. Parapetně-podstropní modely SysCoil Comfort v provedení VC parapetní opláštěné, VN parapetní neopláštěné, HC podstropní opláštěné, HN podstropní neopláštěné. Filtr G2 nebo G3. Parapetní a podstropní neopláštěné modely Syscoil Comfort VN a HN použitelné i jako nízkotlaké potrubní provedení s dostupným tlakem do 40 Pa. Modely HAW (pouze 2-trubkové) v provedení IR SV s infraovládáním a bez ventilu; IR AV s infraovládáním a zabudovaným 2-cestným ventilem; TB SV bez infraovládání a bez ventilu. Produktová řada rozsah chladícího a topného výkonu 1 9 kw VC / VN, 1 12 kw HC / HN Parapetní opláštěné / neopláštěné, Podstropní opláštěné / neopláštěné 2 8 kw SYSQUARE 2 10 kw SQ Kazetové 4-výfukové (panely 625 x 625 mm) 2 28 kw DUCTYS DT, 2 34 kw VH Potrubní středotlaké (ESP do 80 Pa), Potrubní vysokotlaké (ESP do 200 Pa) 2 5 kw 3 6 kw HAW Nástěnné Příslušenství Regulační ventily (dvoucestné / čtyřcestné) ON / OFF s termopohonem 230 V obsahují i vaničku na kondenzát) Elektrické topení Kabelové ovládání jeden ovladač pro jeden fancoil Infraovládání (nutné objednat SysLogic) Ovládání SysLogic nadřazený systém (ovládání master/slave max. 16 fancoilů, okenní kontakt, Modbus) Potrubní nástavce, podstavce, mřížka mezi podstavce Manuální nebo automatická regulační klapka ON / OFF Čerpadlo kondenzátu (standardně u SQ) Dekorační panel IRYS COANDA (pro SQ) FANCOILY Unikátní super tenká konstrukce o hloubce pouze 130 mm. Vyvážené uchycení ventilátoru pro velmi nízkou hlučnost. Výměník s hliníkovou povrchovou ochranou a měděnými trubkami s vnitřním rýhováním, které zajišťuje zvýšenou tepelnou výměnu. Vana kondenzátu s vyspádováním, bez čerpadla kondenzátu, s protikondenzační izolací. Kód produktu Popis Výkon chlazení [kw] Výkon topení 50 C / 70 C [kw] Napájení Hlučnost min. max. jednotky BGR-200-R Vodní pokojový konvektor s ventilátorem pro chlazení i topení 0,75 0,99 / 1, V 19,8 39 db 694 x 580 x Kč BGR-400-R Vodní pokojový konvektor s ventilátorem pro chlazení i topení 1,5 2 / 3, V 18,3 40 db 894 x 580 x Kč BGR-600-R Vodní pokojový konvektor s ventilátorem pro chlazení i topení 2,2 2,80 / 4, V 19,1 42 db 1094 x 580 x Kč BGR-800-R Vodní pokojový konvektor s ventilátorem pro chlazení i topení 3,1 4,20 / 6, V 21 42,1 db 1294 x 580 x Kč Cena bez DPH Příslušenství Popis 3cestný ventil se servopohonem Dálkový ovladač Nožičky pro fancoil Cena Kč 660 Kč 660 Kč FANCOILY Vyhotovení dvoutrubkové. Potrubní fancoily CST s pravým napojením vody a elektro. Modely CSQ4 s motorizovanými výfukovými klapkami, infračerveným dálkovým ovládáním a dekoračním panelem s LED displayem. Modely CSQ s motorizovanými výfukovými klapkami, autorestartem, ON/OFF kontaktem, infračerveným dálkovým ovládáním a dekoračním panelem s LED nebo digitálním displayem. Kód produktu Popis Výkon chlazení [kw] Výkon topení [kw] Cena Kazetové 4-cestné mini (panel 650 x 650 mm) CSQ4 CSQ4-300R-A Kazetový fancoil 2-trubkový, čerpadlo kondenzátu, infraovládání 1,8 2,8 2,3 3, Kč CSQ4-470R-A Kazetový fancoil 2-trubkový, čerpadlo kondenzátu, infraovládání 2,9 4,5 3,9 6, Kč SP-S044 Dekorační panel 650x650mm (LED displej) specifikujte kód v objednávce, povinný pro modely CSQ4 v ceně Kazetové 4-cestné (panel 950 x 950mm) CSQ CSQ-760R Kazetový fancoil 2-trubkový, čerpadlo kondenzátu, infraovládání 4,7 7,2 6,1 9, Kč CSQ-1000R Kazetový fancoil 2-trubkový, čerpadlo kondenzátu, infraovládání 6,5 10 8,6 13, Kč SP-S054 Dekorační panel 950x950mm (digitální displej) specifikujte kód v objednávce, povinný pro modely CSQ v ceně Potrubní nízkotlaké CST3 (na poptání) CST3-200P12-A Potrubní nízkotlaký fancoil, 2-trubkový, 3-řadý výměník, ESP = 12 Pa 1,1 2,2 2,2 3, Kč CST3-400P12-A Potrubní nízkotlaký fancoil, 2-trubkový, 3-řadý výměník, ESP = 12 Pa 2,0 4,17 4,4 6, Kč CST3-600P30-A Potrubní nízkotlaký fancoil, 2-trubkový, 3-řadý výměník, ESP = 30 Pa 2,8 5,81 6,4 9, Kč CST3-1000P30-A Potrubní nízkotlaký fancoil, 2-trubkový, 3-řadý výměník, ESP = 30 Pa 4,4 9,07 10,3 16, Kč CST3-1400P30-A Potrubní nízkotlaký fancoil, 2-trubkový, 3-řadý výměník, ESP = 30 Pa 7,5 13,0 11,5 22, Kč 53

54 4 VODNÍ SYSTÉMY, FANCOILY Příslušenství JA ZKX 2-cestný ventil 3-cestný ventil Čerpadlo kondenzátu Kabelový nástěnný ovladač (pro CSQ) Kabelový nástěnný termostat (pro CST) Kód produktu Popis Cena ZH/JA-07 Infračervený dálkový ovladač (v balení u CSQ4, CSQ) 630 Kč ZKX-C/TE-06 Kabelový nástěnný ovladač + propojovací kabel (volitelný pro CSQ) Kč FANCOILY Vyhotovení dvoutrubkové, dvoutrubkové s elektrickým topením, čtyřtrubkové. Připojení vody levé (standard) nebo pravé. Standardní AC nebo energeticky úsporné EC motory (modely s označením ECM). Parapetně-podstropní modely CRC, CRT v provedení MV opláštěné, MO-MVB opláštěné s nasávací mřížkou, IV-IO neopláštěné. Parapetně-podstropní modely CFR v provedení MV opláštěné, IV-IO neopláštěné, MVR s doplňkovým vodním sálavým panelem. Kazetové modely SK (standard), SK MB (s elektronickou deskou s ModBus), CCN (vyfukování s Coanda efektem). Nástěnné modely FLY CVP (standard), CVP-T (s infraovládáním), CVP-V (s regulačním ventilem), CVP-MB (s elektronickou deskou). Produktová řada rozsah chladícího a topného výkonu 1 8 kw CARISMA 1,5 11 kw CRC, CRC-ECM Parapetně-podstropní s radiálním ventilátorem (ESP do 50 Pa) 1 4 kw CARISMA 2 5 kw CRT, CRT-ECM Parapetně-podstropní s tangenciálním ventilátorem (snížená hlučnost) CARISMA BREEZE sada pro zapuštění CRC a CRR do stěny 0,6 4 kw CARISMA 0,4 3,3 kw CFR, CFR-ECM Parapetně-podstropní s tangenciálním ventilátorem (nízká hlučnost, štíhlý design) verze MVR se sálavým panelem, pro extra tichý noční provoz 1 4 kw CARISMA FLOOR 1 14 kw CRP-ECM, CCP-ECM Podlahové 2 8 kw CARISMA 2 10 kw CRSO, CRS-ECM Potrubní středotlaké (ESP do 80 Pa) 4 33 kw MAESTRO 6 51 kw MTO Potrubní vysokotlaké (ESP do 160 Pa) 2 11 kw SKYSTAR SK, 3 14 kw COANDA CCN Kazetové 4-výfukové (panely 670 x 670 a 965 x 965 mm), Kazetové 1-výfukové (panely 592 x x 1192 mm) 2 4 kw CARISMA 3 5 kw FLY CVP Nástěnné Příslušenství Regulační ventily (dvojcestné / trojcestné) ON / OFF s termopohonem 230 V Elektrické topení Kabelové ovládání nebo infraovládání Relé pro ovládání master/slave Speciální elektrostatický filtr CRYSTALL Ovládání přes PC Digitální ovládání (max. 60 fancoilů) Bezdrátové ovládání WiFi FreeSabiana Dekorační panely v různém barevném provedení Multizónový systém pro CRSO Potrubní nástavce, přívod čerstvého vzduchu Podstavce, mřížka mezi podstavce Klapka na čerstvý vzduch Čerpadlo kondenzátu POZNÁMKY 54

55 4 VODNÍ SYSTÉMY, FANCOILY VZDUCHEM CHLAZENÉ CHLADIČE VODY (KOMPAKTNÍ) Provedení pouze chlazení, ochranný nátěr. BLN modely se standardně sníženou hlučností; LN, L nízkohlučná verze; SLN, S, ELN extranízkohlučná verze; HT pro vysoké teploty okolí (48 C); HPF vysokotlaké ventilátory; HSE, HE zvýšená účinnost ESEER o cca 15 %; BC pro nízkoteplotní aplikace; EC s EC ventilátory; EVO vylepšená verze s vyšší účinností. 1 nebo 2 chladící okruhy s chladivem R410A, scroll kompresory SysAqua L. 2 chladící okruhy s chladivem R410A, scroll kompresory Syscroll Air CO, Syscroll Air EVO CO, VLS, AQVL. 1 nebo 2 chladící okruhy s chladivem R134a, šroubové kompresory Syscrew Air CO, Syscrew Air EVO CO. Volitelný FREECOOLING modul SYSFREECOOL s možností samostatně stojící aplikace (stand-alone), nebo s připojením na modely Syscroll (jako jedna konstrukce) (slave) výkony 100 až 550 kw. CHLAZENÍ 0 C až 48 C CHLAZENÍ S CELOROČNÍM SYSTÉMEM DO -18 C VODA NA VÝSTUPU Z JEDN. +6 C až 15 C (-8 C na požádání) Produktová řada rozsah chladícího výkonu kw kw kw SysAqua L kw Syscroll Air EVO CO kw Syscroll Air CO kw kw Syscrew Air EVO CO kw Syscroll Air CO kw AQVL SysFreeCool freecooling modul samostatně stojící nebo jako slave VZDUCHEM CHLAZENÁ TEPELNÁ ČERPADLA (KOMPAKTNÍ) Provedení chlazení nebo topení, ochranný nátěr. BLN modely se standardně sníženou hlučností; LN, L nízkohlučná verze; SLN, S, ELN extranízkohlučná verze; HT pro vysoké teploty okolí (48 C); HPF vysokotlaké ventilátory; HSE, HE zvýšená účinnost ESEER o cca 15 %; BC pro nízkoteplotní aplikace; EC s EC ventilátory; EVO vylepšená verze s vyšší účinností. 1 chladící okruh s chladivem R410A, inverter scroll kompresor MiniSysAqua DCI (M.AQA DCI), Syscroll Air EVO HP (22 36 kw). 1 nebo 2 chladící okruhy s chladivem R410A, scroll kompresory SysAqua H. 2 chladící okruhy s chladivem R410A, scroll kompresory AQVH, VLH, Syscroll Air HP, Syscroll Air EVO HP ( kw). Produktová řada rozsah topného výkonu TOPENÍ SYSAQUAH / M.AQA / OSTATNÍ do -17 C / -15 C / -10 C VODA NA VÝSTUPU Z JEDN. +20 C až 55 C 5 16 kw M.AQA DCI kw VLH kw AQVH kw kw kw SysAqua H kw Syscroll Air EVO HP kw Syscroll Air HP kw Syscroll Air HP kw Syscroll Air EVO HP Příslušenství pro kompaktní vzduchem chlazené chladiče vody a tepelná čerpadla Dálkové ovládání klávesnice Modbus, Lonwork, Bacnet protokol pro BMS PicoWeb dálkové počítačové ovládání přes web Celoroční systém do -18 C (u ELN std) Akustický kryt kompresorů, akustický kryt čerpadla Oddělený hydromodul l s čerpadlem Kontrola sledu fází, elektrické expanzní ventily Master / slave systém pro max. 4 jednotky HP / LP manometry Ventil na saní kompresoru Vstřikování kapalného chladiva do kompresoru Kovová ochrana kondenzátoru Total heat recovery (úplné zpětné získávaní tepla) Desuperheater (doplňkový výměník na ohřev TUV) Modré lamely kondenzátoru (vodoodpudivé) Pružné antivibrační podložky, gumové podložky std Průtokový spínač Vodní filtr, uzavírací ventily 55

56 4 VODNÍ SYSTÉMY, FANCOILY VZDUCHEM CHLAZENÁ TEPELNÁ ČERPADLA (MODULÁRNÍ ) Provedení chlazení nebo topení, ochranný nátěr, vyhovuje požadavkům ErP základní moduly, možnost volné kombinace až 32 modulů CLS 30, 65 resp. 16 modulů CLS 130 do 1 systému (řízení master / slave). Automatické střídání kompresorů a modulů. Standardní výbava opláštění, HP / LP ochrana, elektrický expanzní ventil, kontrola sledu fází, ochranná mříž kondenzátoru. Modul CLS 30 1 chladící okruh, chladivo R410A, scroll kompresor, trubkový výparník. Modul CLS 65 1 chladící okruhy, chladivo R410A, scroll kompresory, trubkový výparník. Modul CLS chladící okruhy, chladivo R410A, scroll kompresory, trubkový výparník. Na ovládání systému se využívá jeden kabelový ovladač připojený na master modul. CHLAZENÍ 15 C až 48 C CHLAZENÍ S CELOROČNÍM SYSTÉMEM -18 C až 48 C TOPENÍ do -15 C VODA NA VÝSTUPU Z VÝPARNÍKU +4 C až 20 C 30 kw 35k W CLS kw CLS kw kw CLS kw Produktová řada rozsah topného výkonu kw kw Hodnota maximálního výkonu je dosažena propojením 16 ks 130 kw modulů do jednoho systému. Modulární tepelná čerpadla (napojení až 32 ks (30 kw, 65 kw) resp. 16 ks (130 kw) modulů systémem master / slave) CLS Označení Popis Chladící výkon [kw] [kw] Cena CLS-F30HW/ZR1B CLS-F65HW/ZR1B CLS-F130HW/ZR1B Příslušenství Tepelné čerpadlo vzduch / voda, certifikace ErP, R410A, 1 scroll kompresor, 1 chladící okruh, 1 výkonový stupeň, 3f~400 V / 50 Hz, trubkový výparník, opláštění, průtokový spínač, kontrola sledu fází, HP / LP ochrana (chlazení do +15 C, topení do -15 C) Tepelné čerpadlo vzduch / voda, certifikace ErP, R410A, 2 scroll kompresory, 1 chladící okruh, 2 výkonové stupně, 3f~400 V / 50 Hz, trubkový výparník, opláštění, průtokový spínač, kontrola sledu fází, HP / LP ochrana (celoroční chlazení do -15 C, topení do -15 C) Tepelné čerpadlo vzduch / voda, certifikace ErP, R410A, 4 scroll kompresory, 2 chladící okruhy, 4 výkonové stupně, 3f~400 V / 50 Hz, trubkový výparník, opláštění, průtokový spínač, kontrola sledu fází, HP / LP ochrana (chlazení do +15 C, topení do -15 C) 30 35, Kč Kč , Kč Kód Popis Cena CSP-D140 Kabelový ovladač, snímač teploty okolitého vzduchu, snímače společné teploty vody na vstupu/výstupu (povinné pro master modul) Kč VODOU CHLAZENÉ CHLADIČE VODY Provedení pouze chlazení, ochranný nátěr, montáž do interiéru. BLN modely se standardně sníženou hlučností. S, ELN extranízkohlučná verze. EVO vylepšená verze s vyšší účinností. 1 nebo 2 chladící okruhy s chladivem R410A, scroll kompresory WQL. 1 nebo 2 chladící okruhy s chladivem R134a, šroubové kompresory Syscrew Water EVO CO. Produktová řada rozsah chladícího výkonu VODA NA VÝSTUPU Z VÝPARNÍKU +5 C až 18 C (-8 C na požádání) VODA NA VÝSTUPU Z KONDENZÁTORU +30 C až 60 C kw WQL kw Syscrew Water EVO CO VODOU CHLAZENÁ TEPELNÁ ČERPADLA Provedení chlazení nebo topení, ochranný nátěr, montáž do interiéru. BLN modely se standardně sníženou hlučností. S, ELN extranízkohlučná verze. EVO vylepšená verze s vyšší účinností. 1 nebo 2 chladící okruhy s chladivem R410A, scroll kompresory WQH. 1 nebo 2 chladící okruhy s chladivem R134a, šroubové kompresory Syscrew Water EVO HP. VODA NA VÝSTUPU Z VÝPARNÍKU 25 C až 55 C kw WQH kw Syscrew Water EVO HP 56

57 4 VODNÍ SYSTÉMY, FANCOILY CHLADIČE VODY BEZ KONDENZÁTORU Provedení pouze chlazení, ochranný nátěr, montáž do interiéru. BLN modely se standardně sníženou hlučností; S, ELN extranízkohlučná verze. EVO vylepšená verze s vyšší účinností. 1 nebo 2 chladící okruhy s chladivem R410A, scroll kompresory WQRC. 1 nebo 2 chladící okruhy s chladivem R134A, šroubové kompresory Syscrew Water EVO RC. Jednotky jsou dodávané bez náplně chladiva. Produktová řada rozsah chladícího výkonu VODA NA VÝSTUPU Z VÝPARNÍKU +5 C až 18 C (-8 C na požádání) VODA NA VÝSTUPU Z KONDENZÁTORU +30 C až 58 C kw WQRC kw Syscrew Water EVO RC Příslušenství pro kompaktní vzduchem chlazené chladiče vody a tepelná čerpadla Dálkové ovládání klávesnice Modbus, Lonwork, Bacnet protokol pro BMS PicoWeb dálkové počítačové ovládání přes web Softstartér pro kompresory Master / slave systém pro max. 4 jednotky Ventil na sání kompresoru Elektrické expanzní ventily (pro WQ_) Plynulá regulace výkonu (pro Syscrew) HP a LP manometry Opláštění kompresorů (útlum o 4 db (A)) (pro WQ_) Zabudovaný hydromodul s 1 nebo 2 čerpadly (pro WQ_) Oddělený hydromodul l s 1 nebo 2 čerpadly (Chladící výkon) chlazená voda 12 / 7 C; spád na kondenzátoru 30 / 35 C resp. kondenzační teplota 50 C; () topná voda 40 / 45 C Desuperheater (doplňkový výměník na ohřev TUV) Přítokový spínač Vodní filtr Sada pro jednobodové napojení Vstřikování kapalného chladiva do kompresoru SUCHÉ CHLADIČE / KONDENZÁTORY Produktová řada suché chladiče (GF) a kondenzátory (GC, GV) Suchý chladič GF odvod kondenzačního tepla pro vodou chlazené chladiče vody, kompaktní (compact) nebo vario modely. Kondenzátor GC, GV odvod kondenzačního tepla pro chladiče bez kondenzátoru, kompaktní (compact) nebo vario modely. Provedení s radiálními ventilátory kondenzátory RVV, RVH ( kw). Standardní nebo speciální Alu microox výměníky (redukovaná hmotnost a náplň chladiva) podle návrhu. AC nebo EC motory ventilátorů, množství provedení hlučnosti od standardní po extra tichou kw GFHC / GFVC (compact) horizontální / vertikální kw GCHV / GCVV (vario) horizontální / vertikální kw GCHC / GCVC (compact) horizontální / vertikální kw kw GFW (compact) / GFD (vario) horizontální ve tvaru V kw GFHV / GFVV (vario) horizontální / vertikální kw kw GVW (compact) / GVD (vario) horizontální ve tvaru V Příslušenství pro kompaktní vzduchem chlazené chladiče vody a tepelná čerpadla Ploché nebo navařovací příruby (pro suché chladiče) Sběrač chladiva (pro kondenzátory) Nástěnný nebo namontovaný rozvaděč s regulátorem Skoková nebo plynulá regulace Antivibrační podložky Servisní vypínače POZNÁMKY 57

58 5 MONTÁŽNÍ PŘÍSLUŠENSTVÍ NÁSTĚNNÉ KONZOLE Ocel s epoxidovým nátěrem. UV ochrana. Odolnost vůči nepříznivému počasí. Testované zátěží 495 kg. Dodávané ve smontovaném stavu. Součástí dodávky: 2x konzole (šířka 43 mm) Antivibrační podložky. Vruty M14, hmoždinky, podložky. Označení A B Nosnost Tloušťka Minimální rozměr podstavců Maximální rozměr podstavců N , Kč Cena NÁSTĚNNÉ KONZOLE S LIŠTOU Pozinkovaná ocel s epoxidovým nátěrem. UV ochrana. Odolnost vůči nepříznivému počasí. Testované zátěží 495 kg. Dodávané v rozmontovaném stavu. Součástí dodávky: 2x konzole (2E šířka 45 mm, 3E šířka 53 mm) 1x lišta, antivibrační podložky. Vruty, hmoždinky, podložky, vodováha. Označení A B Nosnost Tloušťka Minimální rozměr podstavců Maximální rozměr podstavců N002E , Kč N003E , Kč Cena 1 středová lišta pro jednoduchou montáž, 2 vodováha pro správnou montáž, 3 zarážka na koncích lišty, aby nedocházelo k vypadnutí konzol, 4 výřezy v liště pro jednodušší zarovnání konzol při montáži STŘEŠNÍ KONZOLE Ocel s epoxidovým nátěrem. UV ochrana. Odolnost vůči nepříznivému počasí. Dodávané v rozmontovaném stavu. Součástí dodávky: 2x lišta, 2x konzole (šířka 53 mm). Antivibrační podložky. Vruty, hmoždinky, podložky. Označení Nosnost Tloušťka Minimální rozměr podstavců Maximální rozměr podstavců Cena N (15 ), 100 (20 ),120 (25 ), 150 (30 ) 1, Kč PVC PODSTAVCE NBP10450 NBPE100 PVC, UV ochrana. Odolnost vůči nepříznivému počasí. Součástí dodávky: 2x podstavec 4x kryt NBPE100. Antivibrační pásy (nalepené). Vruty, podložky. Označení A B C Nosnost Maximální rozměr podstavců Cena NBP10450-NBPE Kč MONTÁŽNÍ PÁSKY NFA samolepící izolační páska černá NFG samolepící izolační páska bílá NAL 30 samolepící hliníková páska NAR 50 samolepící hliníková páska se síťovinou Označení Šířka x tloušťka Délka [m] Materiál Cena NFA 50 x 3 10 gumová pěna 122 Kč NFG 50 x 3 10 polyetylen 139 Kč Označení Šířka x tloušťka Délka [m] Materiál Cena NAL30 50 x 0,03 30 hliník 109 Kč NAR50 50 x 0,03 50 hliník 182 Kč 58

59 NOVÝ Si-27 VYSOKÝ VÝKON Max. průtok 20 L/h Technologie pístového čerpadla je speciálně navržená pro čerpání kondenzátů z klimatizačních zařízení. 20 db(a) Nízká provozní hlučnost EN ISO 3744 Patentovaná Technologie pístového Průhledná trubka z PVC 1,50 m - Ø6 mm 59

60 5 MONTÁŽNÍ PŘÍSLUŠENSTVÍ ČERPADLA KONDENZÁTU DP10CE01UN23 SI10CE03UN23 DP10CE01UN23 OP20CE01UN23 SI82CE02UN23 SI2052SIUN23 Kód Název Popis Výkon [l/h] Hlučnost [db(a)] Kryt Cena SI3100SIUN23 SI3100 Mini Čerpadlo kondenzátu Kč SI10CE03UN23 Si-10 UNIVERS L Čerpadlo kondenzátu Kč DP10CE01UN23 Delta Pack Čerpadlo kondenzátu s krytem 20 RAL Kč OP20CE01UN23 Omega Pack Čerpadlo kondenzátu s krytem s instalací pod jednotku 20 RAL Kč SI82CE02UN23 Si-82 Pack 2 Čerpadlo kondenzátu (včetně 5m trubky) Kč SI2052SIUN23 SI 2052 Čerpadlo kondenzátu pro kazetovou jednotku Kč Příslušenství Kód Popis Průměr Cena ACC00916 Dvojité svorky pro 6 mm 23 Kč ACC00917 splétané trubky 10 mm 30 Kč ACC00919 Samozavírací odtoková 6 mm 87 Kč ACC00920 armatura 10 mm 219 Kč ACC00916 ACC00917 ACC00919 ACC00920 ACC00922 ACC00925 ACC00939 ACC00922 Bezpečný vypouštěč 6 mm 53 Kč ACC00925 zařízení 10 mm 227 Kč ACC00939 Multi redukční adaptér 15, 20, 24, 32, 40 mm 85 Kč MANOMETRY Kód Označení Popis Cena Si-RM3 Sada bezdrátových bluetooth manometrů s klešťovými teploměry Kč Si-RM13 Sada bezdrátových bluetooth manometrů s klešťovými teploměry a 2-cestním by-passem s hadicemi Kč Si-RV3 Bezdrátový bluetooth vakuometr Kč Si-RM1 Bezdrátový bluetooth manometr Kč Si-RM2 Klešťový teploměr Kč ACC cestní by-pass Kč ACC25830 Adaptér pro chladivo R410A 975 Kč ACC25831 Sada 3 hadic včetně uzavíracích ventilů Kč 60

61 5 MONTÁŽNÍ PŘÍSLUŠENSTVÍ ČERPADLO KONDENZÁTU SECURA Snímací komora, čerpadlo, napěťový zdroj s alarmem, filtr BEZ POHYBLIVÝCH ČÁSTÍ (neobsahuje plovák) Vysoce kvalitní švýcarský výrobek Vhodné pro všechny klimatizace do 10 kw 1~230 V / 50 Hz, alarm relé 16 A Max. průtok: 15 l / h Výtlačná výška: 12 m Sací výška: 2 m Horizontální vzdálenost: 30 m Hlučnost max 19 db (A) Název Popis Výkon [l / h] Hlučnost [db (A)] Cena Secura split XS 5000 Čerpadlo kondenzátu Kč CHLADÍRENSKÉ MĚDĚNÉ POTRUBÍ S IZOLACÍ Provedení měď: vyrobené v souladu s Evropskou normou EN vhodné pro chladiva R407C, R410A i R32 konce zalisované Provedení izolace: faktor difúzního odporu µ tepelná vodivost λ 0ºC = 0,036 W / m. K teplotní odolnost do 120 C (vhodné také pro tepelná čerpadla) stupeň hořlavosti B2 Měď Izolovaná kotouč 25 m Průměr Tloušťka stěny Izolace Balení Cena za 1m Ø6 (1/4") 0,8 mm 6 mm 25 m 48 Kč Ø10 (3/8") 0,8 mm 6 mm 25 m 69 Kč Ø12 (1/2") 0,8 mm 9 mm 25 m 87 Kč Ø16 (5/8") 1,0 mm 9 mm 25 m 134 Kč Ø19 (3/4") 1,0 mm 13 mm 25 m 211 Kč Měď DUO Izolovaná kotouč 25 m Průměr Tloušťka stěny Izolace Balení Cena za 1m Ø6 (1/4") x Ø10 (3/8") 1,0 mm + 1,0 mm 6 mm 25 m 141 Kč Ø6 (1/4") x Ø12 (1/2") 1,0 mm + 1,0 mm 6 mm 25 m 171 Kč Ø10 (3/8") x Ø16 (5/8") 1,0 mm + 1,0 mm 9 mm 25 m 231 Kč Ø6 (1/4") x Ø16 (5/8") 1,0 mm + 1,0 mm 9 mm 25 m 193 Kč Ø10 (3/8") x Ø19 (3/4") 1,0 mm + 1,0 mm 13 mm 25 m 289 Kč Měď Izolovaná tyč 5 m Průměr Tloušťka stěny Izolace Balení Cena za 1m Ø22 (7/8") 1,0 mm 15 mm 5 m 284 Kč Ø25 (1") 1,0 mm 15 mm 5 m 327 Kč Ø28 (1" 1/8) 1,0 mm 15 mm 5 m 394 Kč Ø35 (1" 3/8) 1,25 mm 15 mm 5 m 583 Kč Ø42 (1" 5/8) 1,25 mm 15 mm 5 m 691 Kč 61
