Velké skladové zásoby vodících tyčí Dělení na požadovanou délku z metráže Úpravy vodících tyčí dle specifikace zákazníků

Transkript

1 Velké skladové zásoby vodících tyčí ělení na požadovanou délku z metráže Úpravy vodících tyčí dle specifikace zákazníků Kombinací různých typů kruhových vodících tyčí, kuličkových lineárních pouzder, domků pro kuličková pouzdra, podpěr a dalšího příslušenství lze vytvářet různé varianty celkem přesných a nenáročných lineárních vedení a systémů pro širokou škálu aplikací. jsou povrchově kalené a broušené, případně také s povrchovou úpravou tvrdochromem nebo nerezové. odáváme nejen plné, ale i duté (vrtané) provedení vodících tyčí, nejen v metrických, ale i v palcových rozměrech.

2 Přehled sortimentu W WZ WV WVZ WRA WRAZ WRB WRBZ z uhlíkové oceli Cf53 z uhlíkové oceli Cf53 palcových rozměrů z uhlíkové oceli Cf53 s povrchovou úpravou tvrdochromem z uhlíkové oceli Cf53 s povrchovou úpravou tvrdochromem, palcových rozměrů z nerezové oceli X90CrMoV18 z nerezové oceli X90CrMoV18 palcových rozměrů z nerezové oceli X46Cr13 z nerezové oceli X46Cr13 palcových rozměrů WRBV z nerezové oceli X46Cr13 s povrchovou úpravou tvrdochromem WH WHV z uhlíkové oceli C60, duté z uhlíkové oceli C60 s povrchovou úpravou tvrdochromem, duté Převodník jakostních norem pro ocel - pouze orientační, shoda není absolutní Euronorm IN Werkstoff Nr. AFNOR BS UNI JIS ASTM C53 EN Cf53 IN XC48TS 070MS C53 S50C 1050 C45E EN Ck45 IN XC45 080N45 C45 S45C 1045 C60 EN17200 C60 IN C60 60HS C60 S58C 1060 X46Cr13 EN X46Cr13 IN Z44Cr13 420S45 X40Cr14-420C X90CrMoV18 EN X90CrMoV18 IN

3 Chemické složení - % hmotnosti ruh oceli C Si Mn P S Cr Ni Mo V N min 0,50 0,15 0,40 Cf53 max 0,57 0,35 0,70 0,025 0,035 min 0,42 0,50 C45E max 0,50 0,40 0,80 0,030 0,035 0,40 0,40 0,10 min 0,57 0,60 C60 max 0,65 0,40 0,90 0,030 0,035 0,40 0,40 0,10 min 0,42 12,5 X46Cr13 max 0,50 1,0 1,0 0,045 0,030 14,4 min 0,85 17,0 0,9 0,07 X90CrMoV18 max 0,95 1,0 1,0 0,040 0,015 19,0 1,3 0,12 Mechanické vlastnosti produktu W, WV, WZ, WVZ W, WV, WZ, WVZ WH, WHV WRA, WRAZ WRB, WRBZ, WRBV Ocel Cf53 C45E* C60 Vnější průměr Pevnost v tahu Rm Mez kluzu Re Tažnost A Tvrdost jádra Tvrdost povrchu mm Mpa Mpa % HB HRC Ø min.475 min < Ø min.340 min.16 Ø > 100 min.560 min.275 min.16 Ø 16 min.710 min.500 min.6 min < Ø 20 min.650 min.410 min.7 min < Ø 100 min.580 min.305 min Ø > 100 min.560 min.275 min Ø 16 min.720 min.390 min < Ø 40 min.700 min.350 min < Ø 80 min.670 min.240 min.12 max ± 2 min.55 max ± 2 X90CrMoV18 Ø max ±3 X46Cr13 Ø max ±3 * Na vyžádání jako alternativa k Cf53

4 Cf53 vrstva SH IN ISO15787 tolerance h6 mm Kg/m mm mm µm µm µm mm/m Tvrdost povrchu: 62 ± 2 HRC Barevný kód: rsnost povrchu: Ra max 0,2 µm Žlutý

5 s povrchovou úpravou tvrdochromem Cf53 vrstva SH IN ISO15787 tolerance h7 mm Kg/m mm mm µm µm µm mm/m Tvrdost povrchu: 62 ± 2 HRC Barevný kód: rsnost povrchu: Ra max 0,2 µm Chromová vrstva: min. 10 µm Zelený Tvrdost chromové vrstvy: min. 900 HV(0.1)

6 palcových rozměrů Cf53 vrstva SH IN ISO15787 tolerance Třída L inch mm Kg/m inch inch inch inch inch inch Tvrdost povrchu: 62 ± 2 HRC Barevný kód: rsnost povrchu: Ra max 0,2 µm Žlutý s bílým pruhem

7 s povrchovou úpravou tvrdochromem palcových rozměrů Cf53 vrstva SH IN ISO15787 tolerance Třída L inch mm Kg/m inch inch inch inch inch inch Tvrdost povrchu: 62 ± 2 HRC Barevný kód: rsnost povrchu: Ra max 0,2 µm Chromová vrstva: min. 10 µm Zelený s bílým pruhem Tvrdost chromové vrstvy: min. 900 HV(0.1)

8 z nerezové oceli X90CrMoV18 vrstva SH IN ISO15787 tolerance h6 mm Kg/m mm mm µm µm µm mm/m Tvrdost povrchu: 56 ± 3 HRC Barevný kód: rsnost povrchu: Ra max 0,2 µm Černý s bílým pruhem

9 z nerezové oceli X46Cr13 vrstva SH IN ISO15787 tolerance h6 mm Kg/m mm mm µm µm µm mm/m Tvrdost povrchu: 55 ± 3 HRC Barevný kód: rsnost povrchu: Ra max 0,2 µm Bílý s černým pruhem

10 z nerezové oceli s povrchovou úpravou tvrdochromem X46Cr13 vrstva SH IN ISO15787 tolerance h7 mm Kg/m mm mm µm µm µm mm/m Tvrdost povrchu: 55 ± 3 HRC Barevný kód: rsnost povrchu: Ra max 0,2 µm Chromová vrstva: min. 10 µm Zelený se žlutým křížem Tvrdost chromové vrstvy: min. 900 HV(0.1)

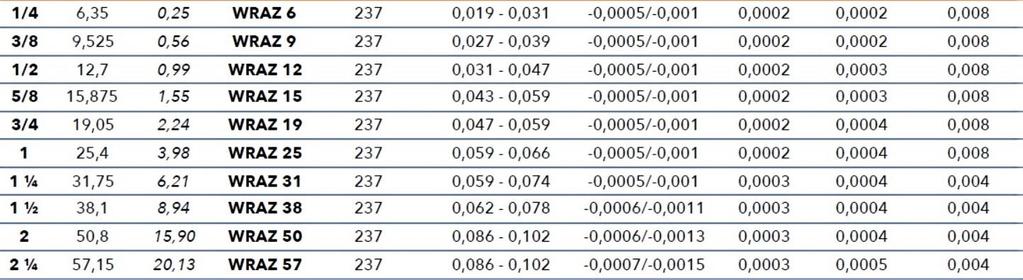

11 z nerezové oceli palcových rozměrů X90CrMoV18 vrstva SH IN ISO15787 tolerance Třída L inch mm Kg/m inch inch inch inch inch inch z nerezové oceli palcových rozměrů X46Cr13 vrstva SH IN ISO15787 tolerance Třída L inch mm Kg/m inch inch inch inch inch inch Tvrdost povrchu WRAZ: 56 ± 3 HRC Barevný kód: Tvrdost povrchu WRBZ: 55 ± 3 HRC rsnost povrchu: Ra max 0,2 µm WRAZ: Černý s bílým křížem WRBZ: Bílý s černým křížem

12 duté C60 Vnější průměr Vnitřní průměr d Hmotno st vrstva SH IN ISO15787 tolerance h6 mm mm Kg/m mm mm µm µm µm mm/m duté s povrchovou úpravou tvrdochromem C60 Vnější průměr Vnitřní průměr d Hmotno st vrstva SH IN ISO15787 tolerance h6 mm mm Kg/m mm mm µm µm µm mm/m Tvrdost povrchu: 62 ± 2 HRC rsnost povrchu: Ra max 0,2 µm Chromová vrstva (WHV): min. 10 µm Tvrdost chromové vrstvy (WHV): min. 900 HV(0.1)
