1 Provozní parametry SUNNY BOY SUNNY MINI CENTRAL WINDY BOY Technický popis SB_SMC_WB_Par-TB-TCZ Verze 6.0 CZ

2

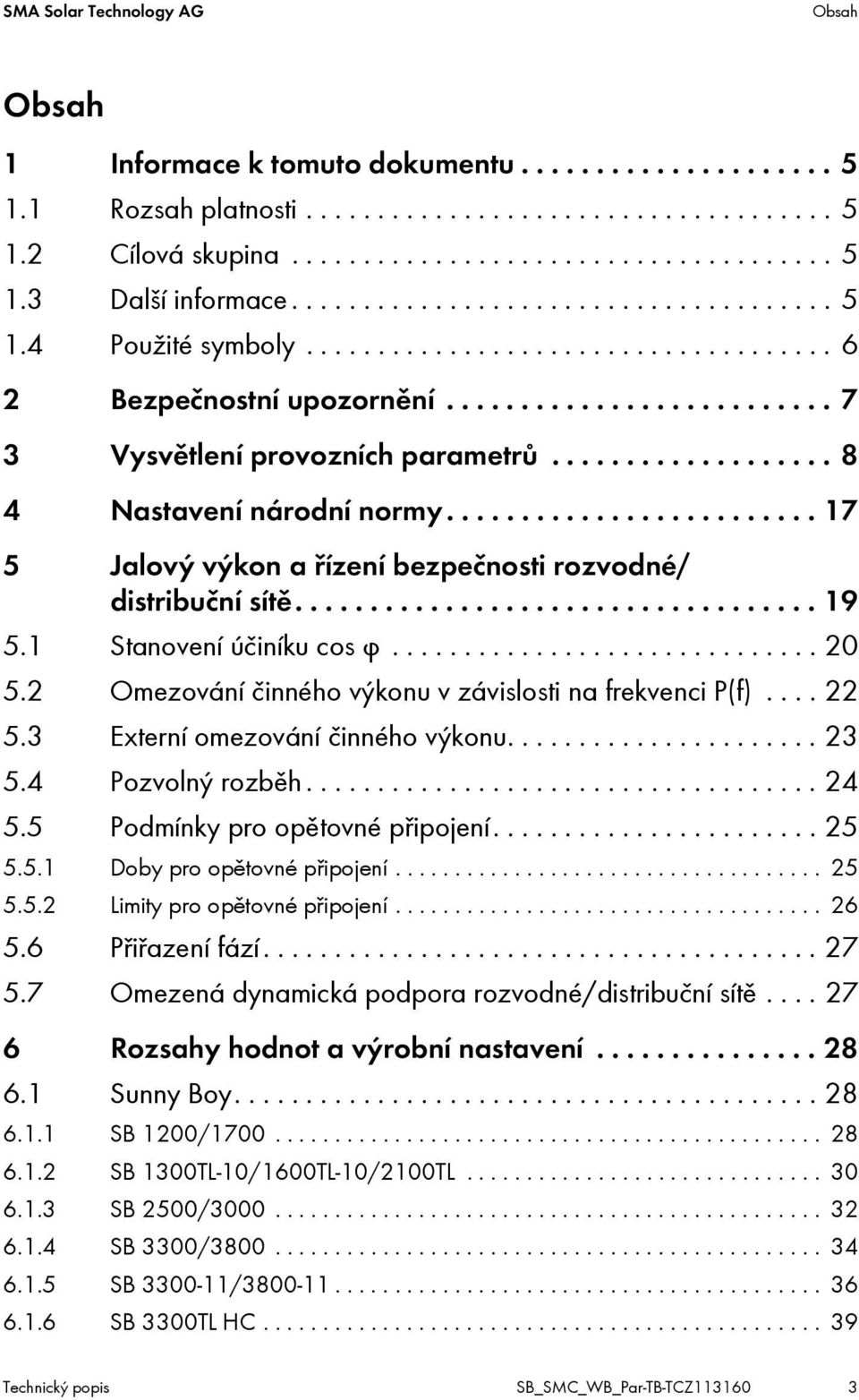

3 SMA Solar Technology AG Obsah Obsah 1 Informace k tomuto dokumentu Rozsah platnosti Cílová skupina Další informace Použité symboly Bezpečnostní upozornění Vysvětlení provozních parametrů Nastavení národní normy Jalový výkon a řízení bezpečnosti rozvodné/ distribuční sítě Stanovení účiníku cos φ Omezování činného výkonu v závislosti na frekvenci P(f) Externí omezování činného výkonu Pozvolný rozběh Podmínky pro opětovné připojení Doby pro opětovné připojení Limity pro opětovné připojení Přiřazení fází Omezená dynamická podpora rozvodné/distribuční sítě Rozsahy hodnot a výrobní nastavení Sunny Boy SB 1200/ SB 1300TL-10/1600TL-10/2100TL SB 2500/ SB 3300/ SB / SB 3300TL HC Technický popis SB_SMC_WB_Par-TB-TCZ

4 Obsah SMA Solar Technology AG 6.2 Sunny Mini Central SMC 4600A/5000A/6000A SMC 4600A-11/5000A-11/6000A SMC 7000HV-11 (s firmwarem do verze 2.09) SMC 7000HV-11 (s firmwarem od verze 2.10) SMC 6000TL/7000TL/8000TL SMC 9000TL-10/10000TL-10/11000TL-10 (s firmwarem od verze 1.40) SMC 9000TLRP-10/10000TLRP-10/11000TLRP-10 (s firmwarem do verze 2.03) SMC 9000TLRP-10/10000TLRP-10/11000TLRP-10 (s firmwarem od verze 2.07) Windy Boy WB 1100LV WB 1200/ WB 2500/ WB 3300/ WB / WB 5000A/6000A WB 5000A-11/6000A Kontakt SB_SMC_WB_Par-TB-TCZ Technický popis

5 SMA Solar Technology AG Informace k tomuto dokumentu 1 Informace k tomuto dokumentu 1.1 Rozsah platnosti V tomto dokumentu naleznete popis provozních parametrů s rozsahy hodnot a výrobními nastaveními pro následující střídače SMA: Sunny Boy Windy Boy Sunny Mini Central SB 1200 WB 1100LV SMC 4600A SB 1300TL-10 WB 1200 SMC 4600A-11 SB 1600TL-10 WB 1700 SMC 5000A SB 1700 WB 2500 SMC 5000A-11 SB 2100TL WB 3000 SMC 6000A SB 2500 WB 3300 SMC 6000A-11 SB 3000 WB SMC 7000HV-11 SB 3300TL HC WB 3800 SMC 6000TL SB 3300 WB SMC 7000TL SB WB 5000A SMC 8000TL SB 3800 WB 5000A-11 SMC 9000TL-10 SB WB 6000A SMC 10000TL-10 WB 6000A-11 SMC 11000TL-10 SMC 9000TLRP-10 SMC 10000TLRP-10 SMC 11000TLRP Cílová skupina Tento dokument je určen pro instalačního technika a obsluhu střídače. Některé činnosti popsané v tomto dokumentu smí provádět pouze odborně vyškolení elektrikáři. 1.3 Další informace Informace k montáži, instalaci, uvedení do provozu a údržbě střídačů a specifické technické údaje daných střídačů najdete v návodu k instalaci příslušného střídače. Informace k obsluze střídačů najdete v návodu k obsluze příslušného střídače. Technický popis SB_SMC_WB_Par-TB-TCZ

6 Informace k tomuto dokumentu SMA Solar Technology AG 1.4 Použité symboly V tomto dokumentu se používají následující druhy bezpečnostních upozornění a všeobecná upozornění: NEBEZPEČÍ! G NEBEZPEČÍ je bezpečnostní upozornění, jehož nerespektování vede bezprostředně k usmrcení nebo k těžkému poranění! VÝSTRAHA! VÝSTRAHA je bezpečnostní upozornění, jehož nerespektování může vést k usmrcení nebo k těžkému poranění! POZOR! POZOR je bezpečnostní upozornění, jehož nerespektování může vést k lehkému nebo středně těžkému poranění! UPOZORNĚNÍ! UPOZORNĚNÍ je bezpečnostní upozornění, jehož nerespektování může vést ke vzniku materiálních škod! Pokyn Pokyn označuje informace důležité pro optimální provoz výrobku. 6 SB_SMC_WB_Par-TB-TCZ Technický popis

7 SMA Solar Technology AG Bezpečnostní upozornění 2 Bezpečnostní upozornění Provozní parametry řídí pracovní chování střídače. Lze je načíst a změnit pouze prostřednictvím komunikačního produktu. Některé parametry jsou viditelné pouze pro instalačního technika (parametry se šedým podkladem). Pro přístup k nim je nutné tzv. heslo instalačního technika. Parametry označené symbolem * jsou bezpečnostní parametry kontrolní jednotky stavu sítě (SMA Grid Guard). Ke změně parametrů rozhraní SMA Grid Guard je nutné zadat kód SMA Grid Guard. Formulář žádosti naleznete v části se soubory ke stažení na webu příslušné pobočky na adrese v kategorii Certifikát u daného střídače. VÝSTRAHA! Nebezpečí usmrcení v důsledku změny interních bezpečnostních nastavení střídače. Neautorizované změny parametrů rozhraní SMA Grid Guard mohou vést k poranění osob, materiálním škodám a zániku povolení k provozu. Parametry rozhraní SMA Grid Guard lze měnit pouze s výslovným svolením provozovatele rozvodné/distribuční sítě. Výrobní nastavení parametrů Podle které normy byl střídač nastaven při expedici, můžete zjistit z typového štítku a přílohy s výrobními nastaveními. Technický popis SB_SMC_WB_Par-TB-TCZ

8 Vysvětlení provozních parametrů SMA Solar Technology AG 3 Vysvětlení provozních parametrů Název ACVtgRPro* AID-Esk-Alpha* AntiIsland-Ampl* AntiIsland-Freq* AntiIsland-Lim* Operating Mode Popis Ochrana proti nárůstu napětí (relevantní pouze pro Německo). Střídače Sunny Boy a Sunny Mini Central mohou v Německu do veřejné rozvodné/distribuční sítě dodávat až 264,5 V AC. Průměrná hodnota AC napětí za 10 minut však podle normy DIN VDE nesmí přesáhnout 253 V. Pokud průměrná hodnota za 10 minut přesáhne mezní hodnotu 253 V, střídač se od veřejné rozvodné/distribuční sítě odpojí. Pokud průměrná hodnota za 10 minut klesne pod 253 V, střídač opět začne napájet do rozvodné/distribuční sítě. Není-li ochrana proti nárůstu napětí v příslušné oblasti rozvodné/distribuční sítě zapotřebí (mimo Německo), je deaktivována odpovídajícím nastavením parametru LdVtgC. Zde reaguje pouze rychlé vypnutí, které lze nastavit pomocí parametru Vac-Max. Faktor zesílení eskalujícího způsobu identifikace ostrovního provozu (anti-islanding). Zesílení způsobu identifikace ostrovního provozu (alternativní způsob identifikace ostrovního provozu, který je pro Německo deaktivovaný). Frekvence opakování způsobu identifikace ostrovního provozu (alternativní způsob identifikace ostrovního provozu, který je pro Německo deaktivovaný). Maximální frekvence, která může být nad a pod síťovou frekvencí 50 nebo 60 Hz, než kontrola stavu sítě odpojí střídač od veřejné rozvodné/ distribuční sítě. Provozní režim střídače: Mpp-Operation: Maximum Power Point (bod maximálního výkonu). V-Const: režim konstantního napětí (požadovaná hodnota je definovaná v parametru Vconst-Setpoint ). Stop: odpojení od veřejné rozvodné/distribuční sítě, no function. Turbine: provozní režim pro malé větrné elektrárny. (Tento provozní režim se smí používat výhradně u střídačů pro větrné elektrárny. U střídačů pro jiné druhy energie, jako např. Sunny Boy nebo Sunny Mini Central, je tento režim výslovně zakázán. Jinak zaniká povolení k provozu a veškeré nároky vyplývající z odpovědnosti za vady.) 8 SB_SMC_WB_Par-TB-TCZ Technický popis

9 SMA Solar Technology AG Vysvětlení provozních parametrů Název Control DC-Offset_Max* DGS-PWMVolNom* DGS-HystVolNom* Default* dfac-max* dv-mpp Track dvref-mpp dv V-Const dzac-max E-total Fac-delta+* Fac-delta+Fast* Fac-delta--* Fac-delta--Fast* Fac-Limit delta Fac-Start delta Popis Přepnutí regulace elektrického proudu. Je-li parametr Control nastavený na hodnotu Auto, střídač automaticky volí optimální způsob regulace elektrického proudu. Je-li parametr Control nastaven na hodnotu Grid, střídač provádí regulaci na straně rozvodné/distribuční sítě. V případě nastavení na hodnotu Bridge střídač provádí regulaci na straně můstku. Toto nastavení může pomoci při obtížných poměrech v rozvodné/ distribuční síti. Konzultujte změnu tohoto parametru s linkou SMA Service Line. Mezní hodnota pro maximální stejnosměrnou složku v AC proudu. Vypínací napětí v procentech vzhledem k VRef + VRefOfs. Jakmile se AC napětí dostane pod nastavenou hodnotu, střídač přestane dodávat elektrickou energii. Hystereze v procentech. Jakmile AC napětí opět překročí nastavenou hodnotu, střídač začne znovu dodávat elektrickou energii. Definuje národní normu pro nastavení údajů specifických pro danou zemi. Postup pro provedení požadovaných národních nastavení najdete v kapitole 4 Nastavení národní normy (strana 17). Maximální změna síťové frekvence, než kontrola stavu sítě odpojí střídač od veřejné rozvodné/distribuční sítě. Interní parametr střídače, který se trvale neukládá. Interní parametr střídače, který se trvale neukládá. Interní parametr střídače, který se trvale neukládá. Maximální změna impedance sítě, než kontrola stavu sítě odpojí střídač od veřejné rozvodné/distribuční sítě. Celkový energetický výnos střídače. Změna může být nutná, pokud vyměníte střídač a chcete převzít data původního střídače. Maximální povolená odchylka frekvence nad síťovou frekvencí 50 Hz nebo 60 Hz. Při této hodnotě se střídač odpojí od veřejné rozvodné/ distribuční sítě (ochrana proti nárůstu frekvence). Maximální povolená odchylka frekvence pod síťovou frekvencí 50 Hz nebo 60 Hz. Při této hodnotě se střídač odpojí od veřejné rozvodné/ distribuční sítě (ochrana proti poklesu frekvence). K nastavení snižování výkonu v závislosti na frekvenci v provozním režimu OFF-Grid. Bližší informace k tomuto tématu získáte v návodu k použití střídače Sunny Island. Technický popis SB_SMC_WB_Par-TB-TCZ

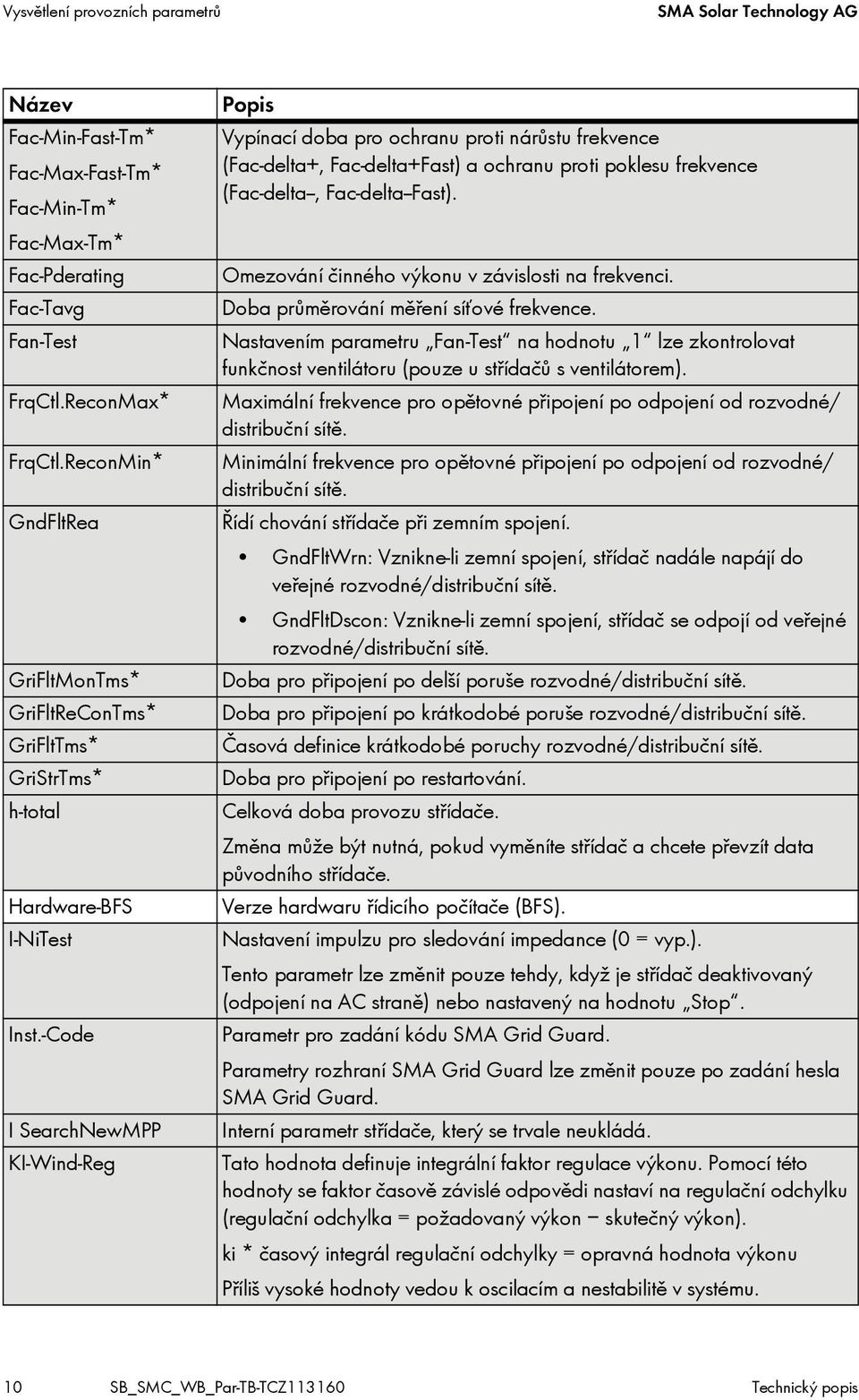

10 Vysvětlení provozních parametrů SMA Solar Technology AG Název Fac-Min-Fast-Tm* Fac-Max-Fast-Tm* Fac-Min-Tm* Fac-Max-Tm* Fac-Pderating Fac-Tavg Fan-Test FrqCtl.ReconMax* FrqCtl.ReconMin* GndFltRea GriFltMonTms* GriFltReConTms* GriFltTms* GriStrTms* h-total Hardware-BFS I-NiTest Inst.-Code I SearchNewMPP KI-Wind-Reg Popis Vypínací doba pro ochranu proti nárůstu frekvence (Fac-delta+, Fac-delta+Fast) a ochranu proti poklesu frekvence (Fac-delta--, Fac-delta--Fast). Omezování činného výkonu v závislosti na frekvenci. Doba průměrování měření síťové frekvence. Nastavením parametru Fan-Test na hodnotu 1 lze zkontrolovat funkčnost ventilátoru (pouze u střídačů s ventilátorem). Maximální frekvence pro opětovné připojení po odpojení od rozvodné/ distribuční sítě. Minimální frekvence pro opětovné připojení po odpojení od rozvodné/ distribuční sítě. Řídí chování střídače při zemním spojení. GndFltWrn: Vznikne-li zemní spojení, střídač nadále napájí do veřejné rozvodné/distribuční sítě. GndFltDscon: Vznikne-li zemní spojení, střídač se odpojí od veřejné rozvodné/distribuční sítě. Doba pro připojení po delší poruše rozvodné/distribuční sítě. Doba pro připojení po krátkodobé poruše rozvodné/distribuční sítě. Časová definice krátkodobé poruchy rozvodné/distribuční sítě. Doba pro připojení po restartování. Celková doba provozu střídače. Změna může být nutná, pokud vyměníte střídač a chcete převzít data původního střídače. Verze hardwaru řídicího počítače (BFS). Nastavení impulzu pro sledování impedance (0 = vyp.). Tento parametr lze změnit pouze tehdy, když je střídač deaktivovaný (odpojení na AC straně) nebo nastavený na hodnotu Stop. Parametr pro zadání kódu SMA Grid Guard. Parametry rozhraní SMA Grid Guard lze změnit pouze po zadání hesla SMA Grid Guard. Interní parametr střídače, který se trvale neukládá. Tato hodnota definuje integrální faktor regulace výkonu. Pomocí této hodnoty se faktor časově závislé odpovědi nastaví na regulační odchylku (regulační odchylka = požadovaný výkon skutečný výkon). ki * časový integrál regulační odchylky = opravná hodnota výkonu Příliš vysoké hodnoty vedou k oscilacím a nestabilitě v systému. 10 SB_SMC_WB_Par-TB-TCZ Technický popis

11 SMA Solar Technology AG Vysvětlení provozních parametrů Název KP-Wind-Reg LdVtgC* Netzanschluss (připojení k rozvodné/ distribuční síti) NiTest P-GriSWOpnZerW P-HystEna* P-HzStop* P-HzStr* P-HzStopWGra* P-W* P-Wind-Mid P-WCtlHzMod* P-WGra* Popis Tato hodnota definuje proporcionální faktor regulace výkonu. Pomocí této hodnoty se faktor přímé odpovědi nastaví na regulační odchylku. kp * regulační odchylka = opravná hodnota výkonu Příliš vysoké hodnoty vedou k oscilacím a nestabilitě v systému. Kompenzace úbytku napětí na vedení. Tímto parametrem se zohlední úbytek napětí mezi střídačem a místem připojení k rozvodné/distribuční síti. Průměrná hodnota napětí na místě připojení střídače za 10 minut nesmí překročit hodnotu pro parametr ACVtgRPro plus LdVtgC. Parametr LdVtgC je pro Německo přednastaven na hodnotu 0 V. V oblastech rozvodné/distribuční sítě, kde není vyžadována doplňková ochrana proti nárůstu napětí (viz parametr ACVtgRPro), je parametr LdVtgC přednastaven na hodnotu 50 V. Ochrana proti nárůstu napětí tak je pro tyto oblasti rozvodné/distribuční sítě deaktivovaná (253 V + 50 V = 303 V) a reaguje pouze rychlé vypnutí přes parametr Vac-Max. Tímto parametrem lze ve střídači uložit, ke které fázi je střídač připojený. Díky tomu lze v přehledu FV systému snadno spravovat, který střídač je nainstalovaný na které fázi. Aktivace a deaktivace identifikace ostrovního provozu pomocí sledování impedance (0 = vyp. / 1 = zap.). Tento parametr lze změnit pouze tehdy, když je střídač deaktivovaný (odpojení na AC straně) nebo nastavený na hodnotu Stop. Při aktivaci tohoto parametru ( Yes ) se střídač odpojí od veřejné rozvodné/distribuční sítě, když přístroj Power Reducer Box požaduje hodnotu 0 W nebo když je parametr P-W nastavený na hodnotu 0 W. Při deaktivaci tohoto parametru ( No ) střídač v případě požadovaného výkonu 0 W nadále dodává elektrickou energii s minimálním výkonem. Aktivace funkce vlečného ukazatele při omezování činného výkonu v závislosti na frekvenci P(f). Frekvence pro návrat k plnému činnému výkonu. Frekvence pro zahájení omezování činného výkonu. Rychlost nárůstu činného výkonu v procentech z hodnoty Pmax za minutu po omezení činného výkonu v závislosti na frekvenci P(f). Maximální činný výkon střídače při způsobu nastavování činného výkonu s pevně nastaveným omezováním. Definuje výkon, od něhož dále má charakteristika při provozu turbíny strmější průběh. Aktivace charakteristiky pro omezování činného výkonu, v závislosti na nastavených mezích frekvence P(f). Strmost omezování činného výkonu v závislosti na frekvenci (gradient). Technický popis SB_SMC_WB_Par-TB-TCZ

12 Vysvětlení provozních parametrů SMA Solar Technology AG Název P-Wind-Ramp P-WMod* PF-PF* PF-PFExt* PF-PFExtStop* PF-PFExtStr* PF-PFStop* PF-PFStr* PF-WNomStop* PF-WNomStr* PFCnst* PFCtlCom* PFCtlW* Phase* Plimit Pmax PowerBalMax* Popis Pomocí tohoto parametru můžete nastavit cílené spouštění malé větrné elektrárny. Výhradně po připojení střídače k veřejné rozvodné/distribuční síti není malá větrná elektrárna zatížena skokově, nýbrž pomocí nastavitelné rampy. Po procesu připojování tento parametr již není aktivní. Výběr způsobu omezování činného výkonu. Nastavení ve způsobu nastavování jalového výkonu cos φ (pevné): stanovení konstantního účiníku cos φ. Nastavení ve způsobu nastavování jalového výkonu cos φ (pevné): nastavení způsobu buzení účiníku cos φ (podbuzení, přebuzení). Nastavení ve způsobu nastavování jalového výkonu cos φ (P): způsob buzení koncového bodu. Nastavení ve způsobu nastavování jalového výkonu cos φ (P): způsob buzení počátečního bodu. Nastavení ve způsobu nastavování jalového výkonu cos φ (P): účiník cos φ koncového bodu. Nastavení ve způsobu nastavování jalového výkonu cos φ (P): účiník cos φ počátečního bodu. Nastavení ve způsobu nastavování jalového výkonu cos φ (P): činný výkon koncového bodu hodnoty Pmax. Nastavení ve způsobu nastavování jalového výkonu cos φ (P): činný výkon počátečního bodu hodnoty Pmax. Při tomto provozním režimu způsobu nastavování jalového výkonu se stanoví konstantní účiník cos φ. Při tomto provozním režimu způsobu nastavování jalového výkonu se účiník cos φ stanovuje prostřednictvím přístroje Power Reducer Box. Při tomto provozním režimu způsobu nastavování jalového výkonu se účiník cos φ stanovuje jako funkce okamžitého činného výkonu. Nastavení fáze, na níž střídač napájí do rozvodné/distribuční sítě. Indikace omezování činného výkonu střídače. Omezování činného výkonu střídače. Maximální výkon jednotky SMA Power Balancer v provozním režimu PowerGuard. Pokud jsou tři střídače Sunny Mini Central pospojované do jednoho třífázového systému a jeden střídač vypadne, výkon tohoto střídače se omezí na zde nastavený výkon, aby byla dodržena mez nesouměrného zatížení stanovená provozovatelem rozvodné/distribuční sítě. V závislosti na nastavené národní normě se mez nesouměrného zatížení pohybuje mezi 4,6 kva a 6,0 kva. 12 SB_SMC_WB_Par-TB-TCZ Technický popis

13 SMA Solar Technology AG Vysvětlení provozních parametrů Název PowerBalancer PTot-Min Popis Provozní režim jednotky SMA Power Balancer pro zamezení nesouměrného zatížení ve třífázových systémech se střídači Sunny Mini Central. Jednotka SMA Power Balancer má 4 provozní režimy: Off: Jednotka SMA Power Balancer je deaktivovaná. Při poruše přístroje nebo síťového napětí u střídače se od veřejné rozvodné/distribuční sítě odpojí pouze dotyčný střídač a oba další střídače fungují dál bez snížení výkonu. PowerGuard: Provozní režim, v němž se nerozlišuje mezi poruchou přístroje a poruchou síťového napětí. Střídač s poruchou se odpojí od veřejné rozvodné/distribuční sítě, zatímco oba další střídače omezí svůj výkon podle nastavené národní normy na 4,6 kva až 6 kva, resp. na výkon nastavený v parametru PowerBalMax. PhaseGuard: Provozní režim, v němž se rozlišuje mezi poruchou přístroje a poruchou síťového napětí. Při poruše přístroje u prvního střídače fungují oba další střídače dál bez snížení výkonu. Při poruše síťového napětí se všechny střídače okamžitě odpojí od veřejné rozvodné/distribuční sítě. FaultGuard: Provozní režim, v němž se rozlišuje mezi poruchou přístroje a poruchou síťového napětí. Při poruše přístroje se porucha oběma dalším střídačům ohlásí s časovým zpožděním v délce 5 minut. Po uplynutí 5 minut se od veřejné rozvodné/distribuční sítě odpojí i oba další střídače. Při poruše síťového napětí se všechny střídače okamžitě odpojí od veřejné rozvodné/distribuční sítě. DC výkon, při kterém střídač začíná napájet do veřejné rozvodné/ distribuční sítě. Q-VArMod* Výběr způsobu nastavování jalového výkonu / cos φ. Ripple-Ctl-Frq Ripple-Ctl-Lev Ripple-Ctl-Rcvr Parametry Ripple-Ctl-Frq, Ripple-Ctl-Lev a Ripple-Ctl-Rcvr jsou určeny pro zpracování signálů hromadného ovládání prostřednictvím střídačů SMA. Tyto parametry nejsou k dispozici u všech střídačů. Tyto parametry měňte pouze po předchozí konzultaci se společností SMA Solar Technology AG. Riso-Min Tímto parametrem lze měnit mezní hodnotu pro sledování stavu izolace. Parametr nelze trvale uložit. Slimit Omezování zdánlivého výkonu střídače. SMA-Grid-Guard Verze rozhraní SMA Grid Guard. SMA-SN Sériové číslo střídače. Smax Omezování zdánlivého výkonu střídače. Software-BFR Verze firmwaru řídicího počítače (BFR). Software-SRR Verze firmwaru počítače pro regulaci proudu (SRR). Technický popis SB_SMC_WB_Par-TB-TCZ

14 Vysvětlení provozních parametrů SMA Solar Technology AG Název Memory Function Speicher (paměť) T-Max-Fan T-Max-Fan-In T-Max-Fan-Mod T-Start T-Start-Fan T-Start-Fan-In T-Start-Fan-Mod T-Stop T-Stop-Fan T-Stop-Fan-In T-Stop-Fan-Mod Vac-Min* Vac-Max* Vac-Min-Fast* Vac-Max-Fast* Vac-Min-Tm* Vac-Max-Tm* Vac-Min-Fast-Tm* Vac-Max-Fast-Tm* Uac-Tavg UdcWindMid VdcWindStart Popis Default Param.: Resetuje všechny parametry nezávislé na dané zemi na výrobní nastavení. reset op.data: Resetuje všechny provozní údaje. Reset errors: Resetuje permanentní chybu. Permanentní: Změněné parametry se uloží do paměti EEPROM a lze je použít i po restartování střídače. Volatilní: Brání tomu, aby se parametry ukládaly do paměti EEPROM. Parametry se ukládají pouze do okamžiku příštího spuštění. Teplota pro maximální otáčky ventilátoru. Doba pozorování rozvodné/distribuční sítě: doba, po kterou střídač pozoruje veřejnou rozvodnou/distribuční síť, než se k ní připojí. Při této teplotě ventilátor začíná pracovat s minimálními otáčkami. Doba, po kterou střídač čeká, než se odpojí od veřejné rozvodné/ distribuční sítě, když DC napětí klesne pod hodnotu parametru Vpv-Start. Jakmile se střídač po zvýšení teploty ochladí na tuto mezní hodnotu, ventilátor se opět vypne. Doplňkové sledování AC napětí (pro Německo deaktivované). Spodní (Vac-Min) a horní (Vac-Max) mez povoleného AC napětí, než kontrola stavu sítě odpojí střídač od veřejné rozvodné/distribuční sítě. Vypínací doba pro ochranu proti nárůstu napětí (Vac-Max-Tm a Vac-Max-Fast-Tm) a ochranu proti poklesu napětí (Vac-Min-Tm a Vac-Min-Fast-Tm). Doba průměrování měření síťového napětí. Definuje napětí, od něhož dále má charakteristika při provozu turbíny strmější průběh. Tento parametr definuje výchozí bod výkonové charakteristiky. Když po synchronizaci sítě dosáhne vstupní napětí DC této hodnoty, střídač se spustí podle výkonové charakteristiky se zatížením malé větrné elektrárny a dodává výkon do veřejné rozvodné/distribuční sítě. 14 SB_SMC_WB_Par-TB-TCZ Technický popis

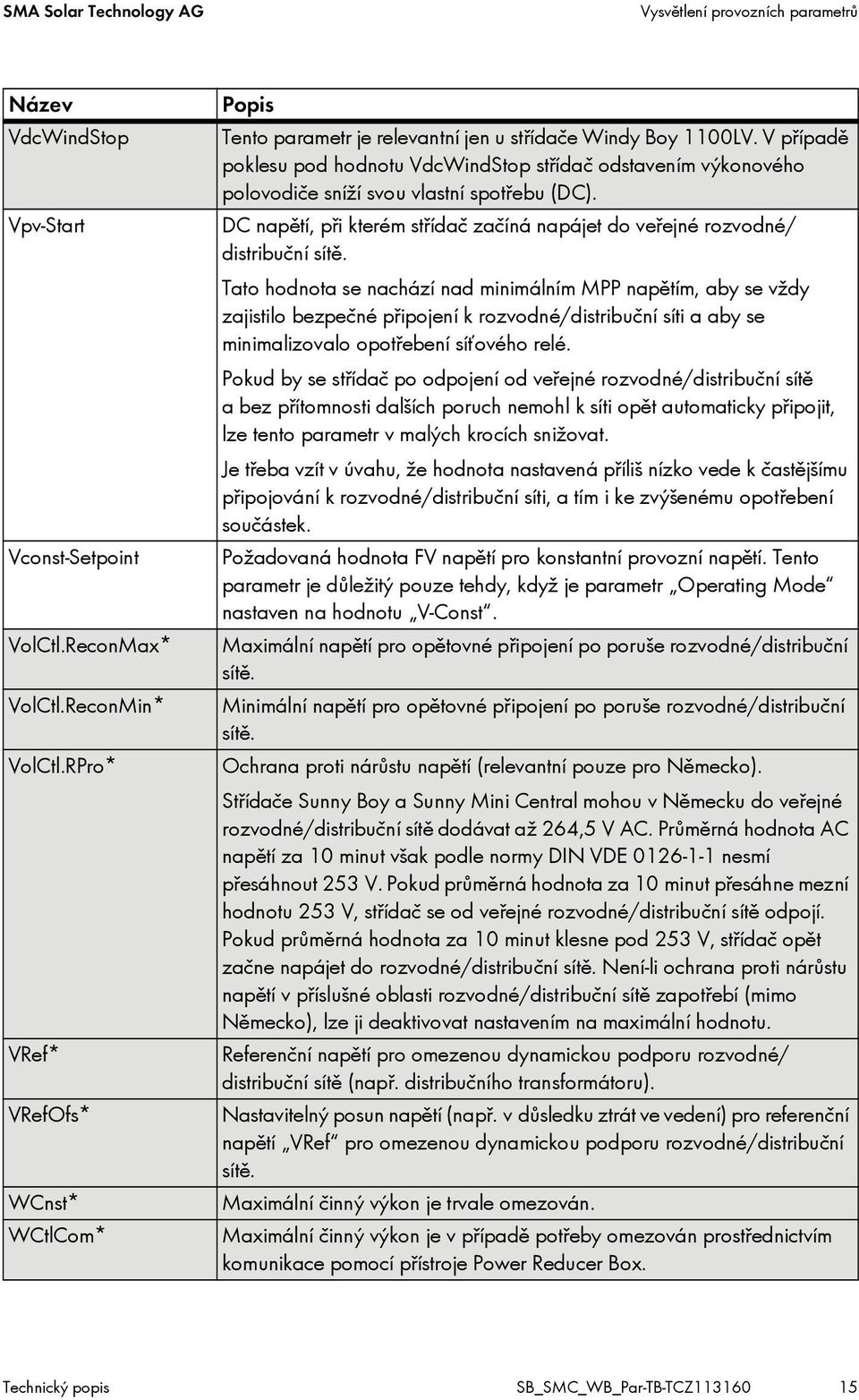

15 SMA Solar Technology AG Vysvětlení provozních parametrů Název VdcWindStop Vpv-Start Vconst-Setpoint VolCtl.ReconMax* VolCtl.ReconMin* VolCtl.RPro* VRef* VRefOfs* WCnst* WCtlCom* Popis Tento parametr je relevantní jen u střídače Windy Boy 1100LV. V případě poklesu pod hodnotu VdcWindStop střídač odstavením výkonového polovodiče sníží svou vlastní spotřebu (DC). DC napětí, při kterém střídač začíná napájet do veřejné rozvodné/ distribuční sítě. Tato hodnota se nachází nad minimálním MPP napětím, aby se vždy zajistilo bezpečné připojení k rozvodné/distribuční síti a aby se minimalizovalo opotřebení síťového relé. Pokud by se střídač po odpojení od veřejné rozvodné/distribuční sítě a bez přítomnosti dalších poruch nemohl k síti opět automaticky připojit, lze tento parametr v malých krocích snižovat. Je třeba vzít v úvahu, že hodnota nastavená příliš nízko vede k častějšímu připojování k rozvodné/distribuční síti, a tím i ke zvýšenému opotřebení součástek. Požadovaná hodnota FV napětí pro konstantní provozní napětí. Tento parametr je důležitý pouze tehdy, když je parametr Operating Mode nastaven na hodnotu V-Const. Maximální napětí pro opětovné připojení po poruše rozvodné/distribuční sítě. Minimální napětí pro opětovné připojení po poruše rozvodné/distribuční sítě. Ochrana proti nárůstu napětí (relevantní pouze pro Německo). Střídače Sunny Boy a Sunny Mini Central mohou v Německu do veřejné rozvodné/distribuční sítě dodávat až 264,5 V AC. Průměrná hodnota AC napětí za 10 minut však podle normy DIN VDE nesmí přesáhnout 253 V. Pokud průměrná hodnota za 10 minut přesáhne mezní hodnotu 253 V, střídač se od veřejné rozvodné/distribuční sítě odpojí. Pokud průměrná hodnota za 10 minut klesne pod 253 V, střídač opět začne napájet do rozvodné/distribuční sítě. Není-li ochrana proti nárůstu napětí v příslušné oblasti rozvodné/distribuční sítě zapotřebí (mimo Německo), lze ji deaktivovat nastavením na maximální hodnotu. Referenční napětí pro omezenou dynamickou podporu rozvodné/ distribuční sítě (např. distribučního transformátoru). Nastavitelný posun napětí (např. v důsledku ztrát ve vedení) pro referenční napětí VRef pro omezenou dynamickou podporu rozvodné/distribuční sítě. Maximální činný výkon je trvale omezován. Maximální činný výkon je v případě potřeby omezován prostřednictvím komunikace pomocí přístroje Power Reducer Box. Technický popis SB_SMC_WB_Par-TB-TCZ

16 Vysvětlení provozních parametrů SMA Solar Technology AG Název WCtlHz* WGra* WGraRecon* WGraReconEna* Wind_a0 Wind_a1 Wind_a2 Wind_a3 Zac-Max Popis Činný výkon je omezován v závislosti na síťové frekvenci podle charakteristiky (P(f)). Nastavení rychlosti nárůstu činného výkonu za sekundu. Nastavení rychlosti nárůstu činného výkonu za minutu při opětovném připojení po poruše rozvodné/distribuční sítě. Aktivace gradientu omezování činného výkonu při opětovném připojení po poruše rozvodné/distribuční sítě. Faktory výpočtu výkonu v závislosti na napětí podle následujícího vzorce: P(u) = a 0 + a 1 * U + a 2 * U² + a 3 * U³ Maximální impedance sítě, než kontrola stavu sítě odpojí střídač od veřejné rozvodné/distribuční sítě. 16 SB_SMC_WB_Par-TB-TCZ Technický popis

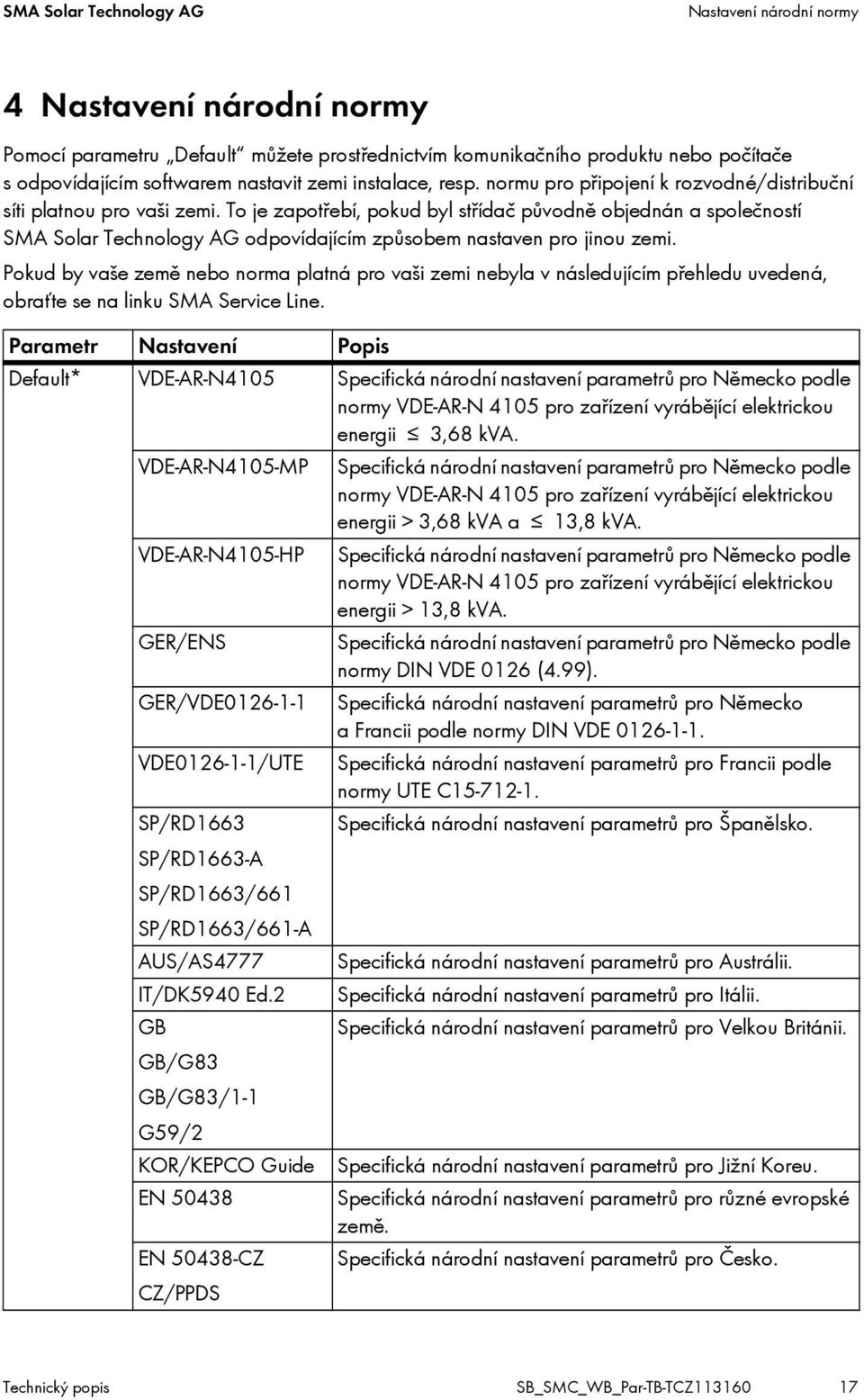

17 SMA Solar Technology AG Nastavení národní normy 4 Nastavení národní normy Pomocí parametru Default můžete prostřednictvím komunikačního produktu nebo počítače s odpovídajícím softwarem nastavit zemi instalace, resp. normu pro připojení k rozvodné/distribuční síti platnou pro vaši zemi. To je zapotřebí, pokud byl střídač původně objednán a společností SMA Solar Technology AG odpovídajícím způsobem nastaven pro jinou zemi. Pokud by vaše země nebo norma platná pro vaši zemi nebyla v následujícím přehledu uvedená, obraťte se na linku SMA Service Line. Parametr Nastavení Popis Default* VDE-AR-N4105 Specifická národní nastavení parametrů pro Německo podle normy VDE-AR-N 4105 pro zařízení vyrábějící elektrickou energii 3,68 kva. VDE-AR-N4105-MP Specifická národní nastavení parametrů pro Německo podle normy VDE-AR-N 4105 pro zařízení vyrábějící elektrickou energii > 3,68 kva a 13,8 kva. VDE-AR-N4105-HP Specifická národní nastavení parametrů pro Německo podle normy VDE-AR-N 4105 pro zařízení vyrábějící elektrickou energii > 13,8 kva. GER/ENS Specifická národní nastavení parametrů pro Německo podle normy DIN VDE 0126 (4.99). GER/VDE Specifická národní nastavení parametrů pro Německo a Francii podle normy DIN VDE VDE /UTE Specifická národní nastavení parametrů pro Francii podle normy UTE C SP/RD1663 Specifická národní nastavení parametrů pro Španělsko. SP/RD1663-A SP/RD1663/661 SP/RD1663/661-A AUS/AS4777 Specifická národní nastavení parametrů pro Austrálii. IT/DK5940 Ed.2 Specifická národní nastavení parametrů pro Itálii. GB Specifická národní nastavení parametrů pro Velkou Británii. GB/G83 GB/G83/1-1 G59/2 KOR/KEPCO Guide Specifická národní nastavení parametrů pro Jižní Koreu. EN Specifická národní nastavení parametrů pro různé evropské země. EN CZ CZ/PPDS Specifická národní nastavení parametrů pro Česko. Technický popis SB_SMC_WB_Par-TB-TCZ

18 Nastavení národní normy SMA Solar Technology AG Parametr Nastavení Popis Default* GR/PPC Specifická národní nastavení parametrů pro Řecko. TH/PEA Specifická národní nastavení parametrů pro Thajsko. TH/MEA TH/IEC61727/PEA TH/IEC61727/MEA BE/C10/11 Specifická národní nastavení parametrů pro Belgii. CN/CGC/GF001 Specifická národní nastavení parametrů pro Čínu. MVtgDirective Rozšíření vypínacích limitů střídače pro napětí a frekvenci na extrémní hodnoty (podmínka: externí třífázová rozpojovací ochrana). Other Zde lze provést nastavení parametrů pro země, pro které neexistuje žádné předdefinované nastavení. trimmed Pokud byly specifické národní parametry změněny, na displeji se zobrazí hlášení trimmed. OFF_Grid Nastavení pro střídače, které se provozují v ostrovní síti. Další informace naleznete v návodu k instalaci střídače Sunny Island. 18 SB_SMC_WB_Par-TB-TCZ Technický popis

19 SMA Solar Technology AG Jalový výkon a řízení bezpečnosti rozvodné/distribuční sítě 5 Jalový výkon a řízení bezpečnosti rozvodné/ distribuční sítě Díky funkcím pro grid management se střídače mohou podílet na řízení bezpečnosti rozvodné/ distribuční sítě. Střídače tak splňují požadavek provozovatele rozvodné/distribuční sítě, aby se zařízení vyrábějící elektrickou energii podílela na řízení bezpečnosti rozvodné/distribuční sítě. Střídače v závislosti na svém typu disponují následujícími funkcemi pro grid management: SB 1200 SB 1300TL-10* SB 1600TL-10* SB 1700* SB SB SMC 4600A-11 SMC 5000A-11 SMC 4600A SMC 5000A SMC 6000A SMC 6000TL SB 3300 SB 3800 WB 3300 WB 3800 SB 2100TL* SB 2500* SB 3000* WB 1200* SMC 6000A-11 SMC 7000HV-11 SMC 9000TLRP-10 SMC 10000RP-10 SMC 7000TL SMC 8000TL SMC 9000TL-10 SMC 10000TL-10 WB 1700* SMC 11000TLRP-10 SMC 11000TL-10 WB 2500* WB 3000* WB WB WB 5000A-11 WB 6000A-11 WB 5000A WB 6000A Stanovení účiníku cos φ Omezování činného výkonu v závislosti na frekvenci P(f) Externí omezování činného výkonu Pozvolný rozběh Regulace podmínek pro ** opětovné připojení Přiřazení fází Omezená dynamická podpora rozvodné/ distribuční sítě *** *U firmwaru od verze **SMC 7000HV-11: u firmwaru od verze 2.10; SMC 9000TLRP-10/10000TLRP-10/11000TLRP-10: u firmwaru od verze ***Neplatí pro střídače SB 1300TL-10/1600TL-10/2100TL. Technický popis SB_SMC_WB_Par-TB-TCZ

20 Jalový výkon a řízení bezpečnosti rozvodné/distribuční sítě SMA Solar Technology AG Následující parametry jsou chráněné kódem SMA Grid Guard. K nastavení všech parametrů potřebujete osobní kód SMA Grid Guard a heslo instalačního technika. Formulář žádosti o kód SMA Grid Guard naleznete v části se soubory ke stažení na webu příslušné pobočky na adrese v kategorii Certifikát u daného střídače. Heslo instalačního technika získáte na vyžádání na lince SMA Service Line. Změnu těchto parametrů konzultujte s provozovatelem vaší rozvodné/distribuční sítě. U níže popsaných metod lze vybrat různá nastavení, u kterých lze nastavit doplňkové konfigurační parametry. 5.1 Stanovení účiníku cos φ Ručním či automatickým stanovením účiníku cos φ dokážou střídače dodávat jalový výkon. Aktivace této metody má vliv na dodávku činného výkonu (činný výkon bude případně snížen). Výchozí nastavení pro stanovování účiníku závisí na nastaveném národním datovém záznamu. Účiník cos φ a způsob buzení můžete prostřednictvím komunikačního produktu změnit podle požadavku provozovatele rozvodné/distribuční sítě. Jsou zde k dispozici 3 provozní režimy. Metody a parametry nastavení Výchozí nastavení Výchozí nastavení jsou v následující tabulce zobrazena tučně. Metoda Nastavení Popis Q-VArMod PFCnst Provozní režim 1: konstantní účiník cos φ. PFCtlCom Provozní režim 2: účiník se stanovuje prostřednictvím komunikace pomocí přístroje Power Reducer Box. Potřebujete k tomu datalogger Sunny WebBox a přístroj Power Reducer Box. Provozovatel rozvodné/distribuční sítě přenese své požadované hodnoty do přístroje Power Reducer Box a ten je prostřednictvím dataloggeru Sunny WebBox předá do střídačů. PFCtlW* Provozní režim 3: automatická úprava účiníku v závislosti na okamžitém činném výkonu. Off Metoda je deaktivovaná. *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N SB_SMC_WB_Par-TB-TCZ Technický popis

21 SMA Solar Technology AG Jalový výkon a řízení bezpečnosti rozvodné/distribuční sítě Možnosti konfigurace pro nastavení PFCnst Nastavení Parametr Popis Rozsah Výchozí hodnota PFCnst PF-PF Stanovení účiníku cos φ (provozní režim 1). 0,8 1 1* PF-PFExt Způsob buzení účiníku cos φ (provozní režim 1). Underexcited/ UnExt, Overexcited/ OvExt *V případě národního datového záznamu VDE-AR-N4105-HP = 0,9; v případě národního datového záznamu VDE-VR-N4105-MP = 0,95. Underexcited/ UnExt Možnosti konfigurace pro nastavení PFCtlW Nastavení Parametr Popis Rozsah Výchozí hodnota PFCtlW PF-PFExtStr Způsob buzení počátečního bodu. Underexcited/ UnExt, Overexcited/ OvExt *V případě národního datového záznamu VDE-AR-N4105-HP = 0,9; v případě národního datového záznamu VDE-VR-N4105-MP = 0,95. Overexcited/ OvExt PF-PFStr Účiník cos φ počátečního bodu. 0,8 1 1 PF-WNomStr Činný výkon počátečního bodu 0 % 100 % 50 % hodnoty Pmax. PF-PFExtStop Způsob buzení koncového bodu. Underexcited/ UnExt, Underexcited/ UnExt Overexcited/ OvExt PF-PFStop Účiník cos φ koncového bodu. 0,8 1 1* PF-WNomStop Činný výkon koncového bodu hodnoty Pmax. 0 % 100 % 100 % Technický popis SB_SMC_WB_Par-TB-TCZ

22 Jalový výkon a řízení bezpečnosti rozvodné/distribuční sítě SMA Solar Technology AG 5.2 Omezování činného výkonu v závislosti na frekvenci P(f) Pomocí omezování činného výkonu v závislosti na frekvenci mohou střídače omezovat svůj činný výkon v závislosti na síťové frekvenci. Pokud aktivujete nastavování činného výkonu v závislosti na frekvenci, můžete pro omezování činného výkonu nastavit frekvenci pro zahájení omezování, gradient, frekvenci pro ukončení omezování a funkci vlečného ukazatele. Pomocí dalšího parametru můžete nastavit gradient činného výkonu po omezení činného výkonu v závislosti na frekvenci. Metody a parametry nastavení Výchozí nastavení Výchozí nastavení jsou v následující tabulce zobrazena tučně. Metoda Nastavení Popis P-WCtlHzMod Off Metoda je deaktivovaná. WCtlHz* Činný výkon se reguluje podle charakteristiky v závislosti na frekvenci. *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N Možnosti konfigurace pro nastavení WCtlHz Nastavení Parametr Popis Rozsah Výchozí hodnota WCtlHz P-HzStr Frekvence pro zahájení (jmenovitá 0 Hz 5 Hz 0,20 Hz frekvence + hodnota nastavení) omezování činného výkonu. P-WGra P-HzStop P-HystEna Strmost omezování činného výkonu (gradient). Frekvence (jmenovitá frekvence + hodnota nastavení) pro resetování omezování činného výkonu. Aktivace funkce vlečného ukazatele. *0,05 Hz u národních datových záznamů podle směrnice pro vysoké napětí (MVtgDirective). 10 %/Hz 40 %/Hz 130 %/Hz 0 Hz 5 Hz 0,2 Hz* On, Off Off 22 SB_SMC_WB_Par-TB-TCZ Technický popis

23 SMA Solar Technology AG Jalový výkon a řízení bezpečnosti rozvodné/distribuční sítě 5.3 Externí omezování činného výkonu Střídač může svůj činný výkon omezovat automaticky podle požadavku provozovatele rozvodné/ distribuční sítě (provozní režim 1). Potřebujete k tomu datalogger Sunny WebBox a přístroj Power Reducer Box. Provozovatel rozvodné/distribuční sítě přenese požadovanou hodnotu do přístroje Power Reducer Box a ten ji prostřednictvím dataloggeru Sunny WebBox předá do střídače. Tato metoda je u všech střídačů ve stavu při expedici aktivovaná. Můžete nastavit, aby střídač svůj činný výkon omezoval na základě ručně stanovených hodnot (provozní režim 2). To je zapotřebí, pokud střídač provozujete bez dataloggeru Sunny WebBox a přístroje Power Reducer Box. Metody a parametry nastavení Výchozí nastavení Výchozí nastavení jsou v následující tabulce zobrazena tučně. Metoda Nastavení Popis P-WMod Off Metoda je deaktivovaná. WCtlCom Omezování maximálního činného výkonu v případě potřeby prostřednictvím komunikace pomocí přístroje Power Reducer Box (provozní režim 1). WCnst Trvalé omezení maximálního činného výkonu střídače (provozní režim 2). Možnosti konfigurace pro nastavení WCnst Nastavení Parametr Popis Rozsah Výchozí hodnota WCnst P-W Omezení maximálního činného výkonu. 0 Pmax Pmax Technický popis SB_SMC_WB_Par-TB-TCZ

24 Jalový výkon a řízení bezpečnosti rozvodné/distribuční sítě SMA Solar Technology AG 5.4 Pozvolný rozběh Pozvolným rozběhem může střídač po opětovném připojení pomalu zvyšovat odevzdávaný činný výkon. Parametr WGra Parametr WGra je přednastaven z výroby. Činný výkon po poruše přístroje nebo DC strany narůstá o 20 % jmenovitého výkonu za sekundu. Parametr Popis Rozsah Výchozí hodnota WGra Rychlost nárůstu činného výkonu zpmax za sekundu. 1% Pmax/s % Pmax/s Parametr WGraReconEna Pokud aktivujete tuto funkci, střídač po poruše rozvodné/distribuční sítě naběhne s nárůstem o 10 % jmenovitého výkonu za minutu. Pokud bude tento parametr aktivován, neplatí nastavení parametru WGra. Tento parametr existuje pouze u střídačů SMC 9000TLRP-10/10000TLRP-10/11000TLRP-10 a SMC 7000HV-11, které ještě nedisponují národními datovými záznamy podle normy AR-N Výchozí nastavení Výchozí nastavení jsou v následující tabulce zobrazena tučně. 20 % Pmax/s Parametr Nastavení Popis WGraReconEna 0 Pozvolný rozběh s nárůstem o 10 %/min je deaktivován. 1* Pozvolný rozběh s nárůstem o 10 %/min je aktivován. *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N Parametr WGraRecon Pomocí tohoto parametru můžete stanovit rychlost nárůstu činného výkonu za minutu po poruše rozvodné/distribuční sítě. Parametr Popis Rozsah Výchozí hodnota WGraRecon Rychlost nárůstu činného výkonu v procentech z Pmax za minutu. 1 % Pmax/min % Pmax/min *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N 4105 = 10 % Pmax/min % Pmax/min* 24 SB_SMC_WB_Par-TB-TCZ Technický popis

25 SMA Solar Technology AG Jalový výkon a řízení bezpečnosti rozvodné/distribuční sítě Parametr P-HzStopWGra Pomocí tohoto parametru můžete stanovit rychlost nárůstu činného výkonu za minutu po omezení činného výkonu v závislosti na frekvenci. Parametr Popis Rozsah Výchozí hodnota P-HzStopWGra Rychlost nárůstu činného výkonu v procentech z Pmax za minutu po P(f). 1% Pmax/min % Pmax/min *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N 4105 = 10 % Pmax/min % Pmax/min* 5.5 Podmínky pro opětovné připojení Pomocí níže popsaných parametrů můžete stanovit doby a limity pro opětovné připojení po poruše rozvodné/distribuční sítě Doby pro opětovné připojení Pomocí následujících parametrů můžete nastavit doby pro připojení střídače po odpojení od rozvodné/distribuční sítě. Parametr Popis Rozsah Výchozí hodnota GriFltReConTms Doba pro připojení po krátkodobé poruše rozvodné/distribuční sítě. *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N 4105 = 5 s. *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N 4105 = 60 s. *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N 4105 = 60 s. 0 s s podle národní normy* Parametr Popis Rozsah Výchozí hodnota GriFltMonTms Doba pro připojení po delší poruše rozvodné/distribuční sítě ( 3 sekundy). 0 s s podle národní normy* Parametr Popis Rozsah Výchozí hodnota GriStrTms Doba pro připojení po restartování. 0 s s podle národní normy* Technický popis SB_SMC_WB_Par-TB-TCZ

26 Jalový výkon a řízení bezpečnosti rozvodné/distribuční sítě SMA Solar Technology AG Limity pro opětovné připojení Pomocí následujících parametrů můžete nastavit limity pro připojení střídače po odpojení od rozvodné/distribuční sítě. Parametr Popis Rozsah Výchozí hodnota VolCtl.ReconMin Minimální napětí pro opětovné připojení. 70 V 240 V podle národní normy* *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N 4105 = 199 V. Parametr Popis Rozsah Výchozí hodnota VolCtl.ReconMax Maximální napětí pro opětovné připojení. *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N 4105 = 249,5 V. *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N 4105 = 47,5 Hz. *Výchozí hodnota pro národní datové záznamy podle normy VDE-AR-N 4105 = 50,05 Hz. 100 V 280 V podle národní normy* Parametr Popis Rozsah Výchozí hodnota FrqCtl.ReconMin Minimální frekvence pro opětovné připojení. 44 Hz 60 Hz podle národní normy* Parametr Popis Rozsah Výchozí hodnota FrqCtl.ReconMax Maximální frekvence pro opětovné připojení. 50 Hz 65 Hz podle národní normy* Poruchová hlášení k síťové frekvenci Vzhledem k limitu maximální frekvence pro připojení požadovanému normou VDE-AR-N 4105 ve výši 50,05 Hz může před zahájením dodávky elektrické energie častěji docházet k poruchám souvisejícím se síťovou frekvencí (např. Fac-Bfr, Fac-Srr). Tyto poruchy představují normální chování podmíněné rozvodnou/distribuční sítí a nejedná se o poruchy přístroje. Pokud by však v důsledku nastavení tohoto parametru docházelo ke ztrátám energetického výnosu, kontaktujte provozovatele své rozvodné/distribuční sítě. 26 SB_SMC_WB_Par-TB-TCZ Technický popis

27 SMA Solar Technology AG Jalový výkon a řízení bezpečnosti rozvodné/distribuční sítě 5.6 Přiřazení fází Každý střídač můžete přiřadit k určité fázi. Díky tomu lze prostřednictvím komunikace ve spojení s přístrojem Power Reducer Box na základě požadavků provozovatele rozvodné/distribuční sítě řídit výhradně střídač jedné konkrétní fáze. Z výroby je střídač přiřazen fázi 1. Výchozí nastavení Výchozí nastavení jsou v následující tabulce zobrazena tučně. Parametr Nastavení Popis Phase Toto nastavení znamená, že není zvoleno žádné aktivní nastavení. Střídač se chová jako při nastavení L1. L1 Střídač je přiřazen fázi L1. L2 Střídač je přiřazen fázi L2. L3 Střídač je přiřazen fázi L Omezená dynamická podpora rozvodné/distribuční sítě Pomocí této funkce může střídač bezprostředně po ukončení krátkodobého poklesu napětí znovu začít dodávat elektrickou energii. Střídač se nadále odpojí od veřejné rozvodné/distribuční sítě pomocí interní rozpojovací ochrany s nastavenými národními parametry nebo pomocí externí třífázové rozpojovací ochrany. Pro tuto funkci existují 4 nastavitelné parametry. Parametr Popis Rozsah Výchozí hodnota DGS-PWMVolNom Vypínací napětí v procentech vzhledem 40 % 100 % 70 % k VRef + VRefOfs. Jakmile AC napětí klesne pod zde nastavenou hodnotu, střídač přestane dodávat elektrickou energii. DGS-HystVolNom Hystereze v procentech. Jakmile AC 0 % 60 % 5 % napětí opět překročí nastavenou hodnotu, střídač začne znovu dodávat elektrickou energii. VRef Fázové napětí na výstupní straně 215 V 245 V 230 V transformátoru. VRefOfs Nastavitelný posun napětí (např. v důsledku ztrát ve vedení). 20 V +20 V 0 V Technický popis SB_SMC_WB_Par-TB-TCZ

28 Rozsahy hodnot a výrobní nastavení SMA Solar Technology AG 6 Rozsahy hodnot a výrobní nastavení 6.1 Sunny Boy SB 1200/1700 AID-Esk-Alpha* 0 grd/% 40 grd/% 12 grd/% Operating Mode Mpp-Operation Mpp-Operation V-Const Stop Turbine DGS-HystVolNom* 0 % 60 % podle národní normy DGS-PWMVolNom* 40 % 100 % podle národní normy E-total 0 kwh kwh 0kWh Fac-delta+* 0Hz 6Hz podle národní normy Fac-delta+* 0Hz 5Hz podle národní normy Fac-delta+Fast* 0Hz 5Hz 5Hz Fac-delta-Fast* 0Hz 6Hz 6Hz Fac-Limit delta 0Hz 5Hz 2Hz Fac-Max-Fast-Tm* 0,04 s 10 s 10 s Fac-Max-Tm* 0,04 s 90 s 0,14 s Fac-Min-Fast-Tm* 0,04 s 300 s 10 s Fac-Min-Tm* 0,04 s 300 s 0,14 s Fac-Start delta* 0Hz 5Hz 1Hz FrqClt.ReconMax* 50 Hz 65 Hz podle národní normy FrqClt.ReconMin* 44 Hz 60 Hz podle národní normy GndFltRea GndFltWrn podle národní normy (ve firmwaru od verze 3.06) GndFltDscon GriFltMonTms* 0 s s podle národní normy GriFltReConTms* 0 s s podle národní normy GriStrTms* 0 s s podle národní normy h-total 0 h h 0h P-GriSwOpnZerW No podle národní normy Yes P-HystEna* Off podle národní normy On P-HzStop* 0 Hz 5 Hz podle národní normy 28 SB_SMC_WB_Par-TB-TCZ Technický popis

29 SMA Solar Technology AG Rozsahy hodnot a výrobní nastavení P-HzStopWGra (SB 1200)* 1 %/min %/min podle národní normy P-HzStopWGra (SB 1700)* 1 %/min %/min podle národní normy P-HzStr* 0 Hz 5 Hz podle národní normy P-W* 0 W W podle národní normy Pmax (SB 1200) 0 W W W Pmax (SB 1700) 0 W W W P-WCtlHzMod* Off podle národní normy WCtlHz P-WGra* 10 %/Hz 130 %/Hz podle národní normy P-WMod* Off WCtlCom WCnst WCtlCom Phase* L1 L2 L3 Memory Function* no function no function R2 Default Param. reset op.data Reset errors T-Start 5 s s podle národní normy T-Stop 1 s s 2 s Vac-Max* 100 V 280 V podle národní normy Vac-Max-Fast* 100 V 300 V podle národní normy Vac-Max-Fast-Tm* 0,04 s 60 s podle národní normy Vac-Max*-Tm 0,04 s 60 s podle národní normy Vac-Min* 160 V 230 V podle národní normy Vac-Min-Fast* 100 V 230 V podle národní normy Vac-Min-Fast-Tm* 0,04 s 10 s podle národní normy Vac-Min-Tm* 0,04 s 10 s podle národní normy Vpv-Start (SB 1200) 110 V 400 V 120 V Vpv-Start (SB 1700) 150 V 400 V 180 V Vconst-Setpoint (SB 1200) 110 V 400 V 400 V Vconst-Setpoint (SB 1700) 150 V 430 V 400 V VolCtl.ReconMax* 100 V 280 V podle národní normy VolCtl.ReconMin* 70 V 240 V podle národní normy Technický popis SB_SMC_WB_Par-TB-TCZ

30 Rozsahy hodnot a výrobní nastavení SMA Solar Technology AG VolCtl.RPro* 100 V 280 V podle národní normy VRef* 80 V 245 V 230 V VRefOfs* 20 V 20 V 0 V WGra* 1 % Pmax/s 20 % Pmax/s % Pmax/s WGraRecon* 1 %/min %/min podle národní normy SB 1300TL-10/1600TL-10/2100TL AID-Esk-Alpha* 0 grd/% 40 grd/% podle národní normy Operating Mode Mpp-Operation Mpp-Operation V-Const Stop DC-Offset-Max* 20 ma ma podle národní normy E-total 0 kwh kwh 0kWh Fac-delta+* 0Hz 5Hz podle národní normy Fac-delta--* 0Hz 6Hz podle národní normy Fac-delta+Fast* 0Hz 5Hz podle národní normy Fac-delta--Fast* 0Hz 6Hz podle národní normy Fac-Limit delta 0Hz 5Hz podle národní normy Fac-Max-Fast-Tm* 0,04 s 10 s podle národní normy Fac-Max-Tm* 0,04 s 90 s podle národní normy Fac-Min-Fast-Tm* 0,04 s 300 s podle národní normy Fac-Min-Tm* 0,04 s 300 s podle národní normy Fac-Start delta 0Hz 5Hz podle národní normy FrqCtl.ReconMax* 50 Hz 65 Hz podle národní normy FrqCtl.ReconMin* 44 Hz 60 Hz podle národní normy GriFltMonTms* 0 s s podle národní normy GriStrTms* 0 s s podle národní normy h-total 0 h h 0h P-GriSWOpnZerW No No Yes P-HystEna* Off Off On P-HzStop* 0Hz 5Hz podle národní normy P-HzStopWGra* 1 % Pmax/min % Pmax/min podle národní normy 30 SB_SMC_WB_Par-TB-TCZ Technický popis

31 SMA Solar Technology AG Rozsahy hodnot a výrobní nastavení P-HzStr* 0Hz 5Hz podle národní normy Pmax (SB 1300TL-10) 0 W W W Pmax (SB 1600TL-10) 0 W W W Pmax (SB 2100TL) 0 W W W P-W* W Pmax P-WCtlHzMod* Off podle národní normy WCtlHz P-WGra* 10 %/Hz 130 %/Hz podle národní normy P-WMod* Off WCtlCom WCtlCom WCnst Phase* L1 L2 L3 Memory Function no function no function R2 Default Param. reset op.data Reset errors T-Start 5 s s 10 s T-Stop 1 s s 10 s Vac-Max* 100 V 280 V podle národní normy Vac-Max-Fast* 100 V 300 V podle národní normy Vac-Max-Fast-Tm* 0,04 s 60 s podle národní normy Vac-Max-Tm* 0,04 s 60 s podle národní normy Vac-Min* 70 V 230 V podle národní normy Vac-Min-Fast* 70 V 230 V podle národní normy Vac-Min-Fast-Tm* 0,04 s 10 s podle národní normy Vac-Min-Tm* 0,04 s 10 s podle národní normy Vpv-Start 125 V 600 V 150 V Vconst-Setpoint 125 V 600 V 600 V VolCtl.ReconMax* 100 V 280 V podle národní normy VolCtl.ReconMin* 70 V 240 V podle národní normy VolCtl.RPro* 100 V 280 V podle národní normy WGra* 1 % Pmax/s % Pmax/s 20 % Pmax/s Technický popis SB_SMC_WB_Par-TB-TCZ

32 Rozsahy hodnot a výrobní nastavení SMA Solar Technology AG WGraRecon* 1 % Pmax/min podle národní normy % Pmax/min SB 2500/3000 AID-Esk-Alpha* 0 grd/% 40 grd/% podle národní normy Operating Mode Mpp-Operation Mpp-Operation V-Const Stop Turbine DGS-HystVolNom* 0 % 60 % 5 % DGS-PMWVolNom* 40 % 100 % 70 % E-total 0 kwh kwh 0kWh Fac-delta+* 0Hz 6Hz podle národní normy Fac-delta+* 0Hz 5Hz podle národní normy Fac-delta-Fast* 0Hz 6Hz podle národní normy Fac-delta+Fast* 0Hz 5Hz podle národní normy Fac-Limit delta 0Hz 5Hz podle národní normy Fac-Max-Fast-Tm* 0,04 s 10 s podle národní normy Fac-Max-Tm* 0,04 s 90 s podle národní normy Fac-Min-Fast-Tm* 0,04 s 300 s podle národní normy Fac-Min-Tm* 0,04 s 300 s podle národní normy Fac-Start delta 0Hz 5Hz podle národní normy FrqCtl.ReconMax* 50 Hz 65 Hz podle národní normy FrqCtl.ReconMin* 44 Hz 60 Hz podle národní normy GndFltRea GndFltWrn GndFltWrn GndFltDscon GriFltMonTms* 0 s s podle národní normy GriFltReConTms* 0 s s podle národní normy GriStrTms* 0 s s podle národní normy h-total 0 h h 0h P-GriSwOpnZerW No podle národní normy Yes P-HystEna* Off podle národní normy On P-HzStop* 0Hz 5Hz podle národní normy 32 SB_SMC_WB_Par-TB-TCZ Technický popis

33 SMA Solar Technology AG Rozsahy hodnot a výrobní nastavení P-HzStopWGra* 1 %/min %/min podle národní normy P-HzStr* 0Hz 5Hz podle národní normy P-W* (SB 2500) 0 W W W P-W* (SB 3000) 0 W W W P-WCtlHzMod* Off podle národní normy WCtlHz P-WGra* 10 %/Hz 130 %/Hz podle národní normy P-WMod* Off WCtlCom WCnst WCtlCom Phase* L1 L2 L3 Pmax (SB 2500) 0 W W W Pmax (SB 3000) 0 W W W Memory Function no function no function R2 Default Param. reset op.data Reset errors T-Start 5 s s podle národní normy T-Stop 1 s s 2 s Vac-Max* 120 V 280 V podle národní normy Vac-Max-Fast* 120 V 300 V podle národní normy Vac-Max-Fast-Tm* 0,04 s 60 s podle národní normy Vac-Max-Tm* 0,04 s 60 s podle národní normy Vac-Min* 120 V 230 V podle národní normy Vac-Min-Fast* 120 V 230 V podle národní normy Vac-Min-Fast-Tm* 0,04 s 10 s podle národní normy Vac-Min-Tm* 0,04 s 10 s podle národní normy Vpv-Start (SB 2500) 250 V 600 V 300 V Vpv-Start (SB 3000) 290 V 600 V 330 V Vconst-Setpoint 250 V 600 V 600 V VolCtl.ReconMax* 100 V 280 V podle národní normy VolCtl.ReconMin* 70 V 240 V podle národní normy VolCtl.RPro* 100 V 280 V podle národní normy Technický popis SB_SMC_WB_Par-TB-TCZ
