Udržitelný rozvoj v průmyslových prádelnách

Transkript

1 Leonardo da Vinci Project Udržitelný rozvoj v průmyslových prádelnách Modul 2 Technologická zařízení Kapitola 6 Recyklace vody Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 1

2 Obsah Integrovaný proces čištění odpadních vod pro průmyslové procesy praní Aquamiser Aquacycler Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 2

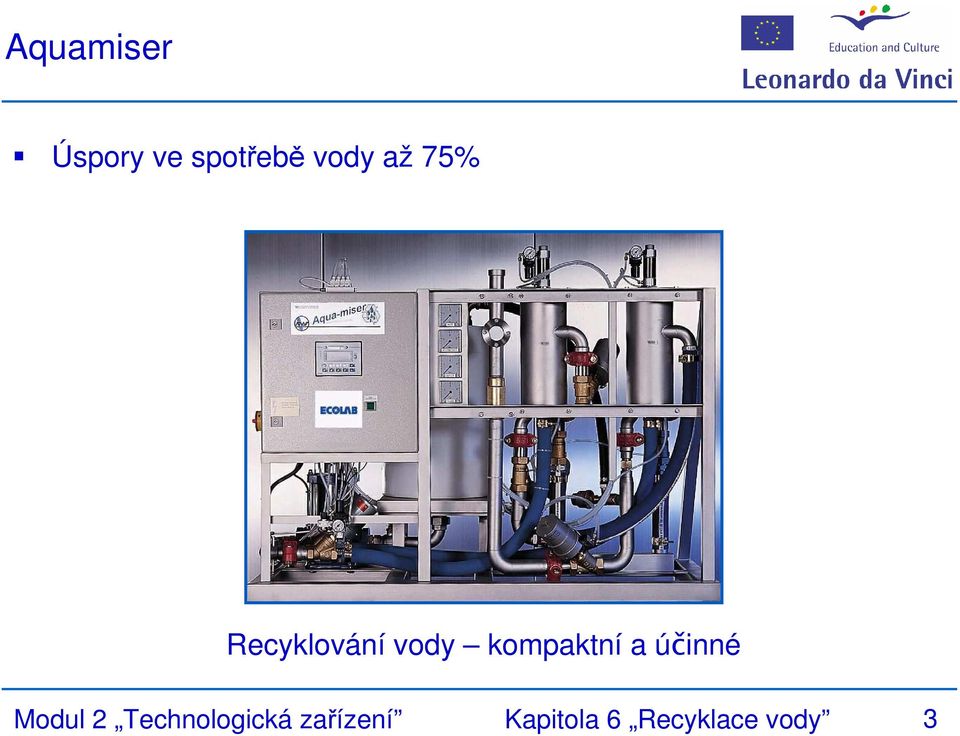

3 Aquamiser Úspory ve spotřebě vody až 75% Recyklování vody kompaktní a účinné Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 3

4 Aquamiser Systém šetří - Vodu - Energii Systém odstraňuje - Písek, částice a vlákna o rozměru větším než 25 mikronů Systém je vhodný pro - Předložky - Opakované používání vody z máchání - Filtrace vody z předepírání - Hotelové a nemocniční textilie Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 4

5 Aquamizer - Charakteristiky Snížení spotřeby vody až o 50 % a více Středně až silně znečištěná odpadní voda Kapacita 6 m³/h Samočisticí filtr Vyžaduje prostor přibližně 2 m² Snadno se provozuje Nízké provozní náklady Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 5

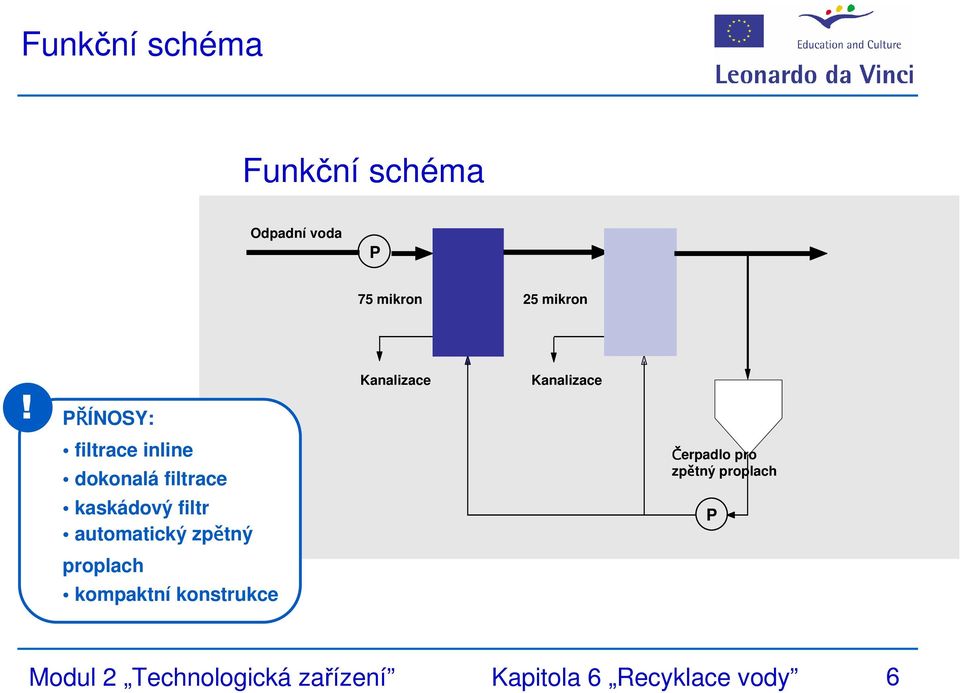

6 Funkční schéma Funkční schéma Odpadní voda P 75 mikron 25 mikron! PŘÍNOSY: Kanalizace Kanalizace filtrace inline dokonalá filtrace Čerpadlo pro zpětný proplach kaskádový filtr automatický zpětný P proplach kompaktní konstrukce Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 6

7 Přínosy Filtrace inline Dokonalá flitrace Kaskádový filtr Automatický zpětný proplach Kompaktní konstrukce Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 7

8 Filtr / Zpětný proplach Filtrace Zpětný proplach Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 8

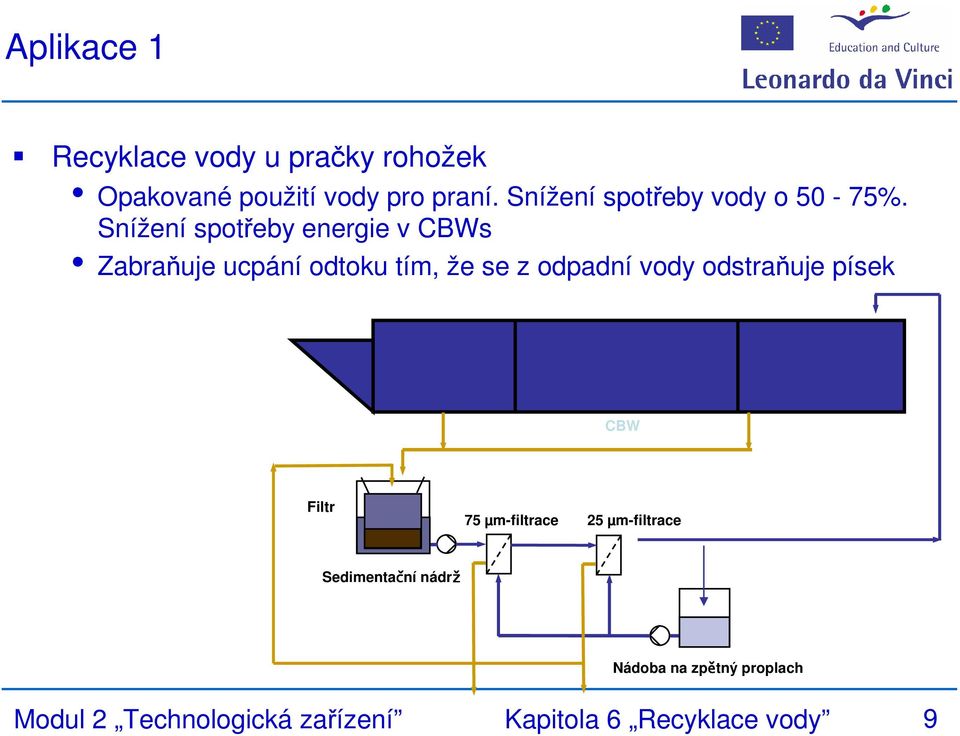

9 Aplikace 1 Recyklace vody u pračky rohožek i Opakované použití vody pro praní. Snížení spotřeby vody o 50-75%. Snížení spotřeby energie v CBWs i Zabraňuje ucpání odtoku tím, že se z odpadní vody odstraňuje písek CBW Filtr 75 µm-filtrace 25 µm-filtrace Sedimentační nádrž Nádoba na zpětný proplach Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 9

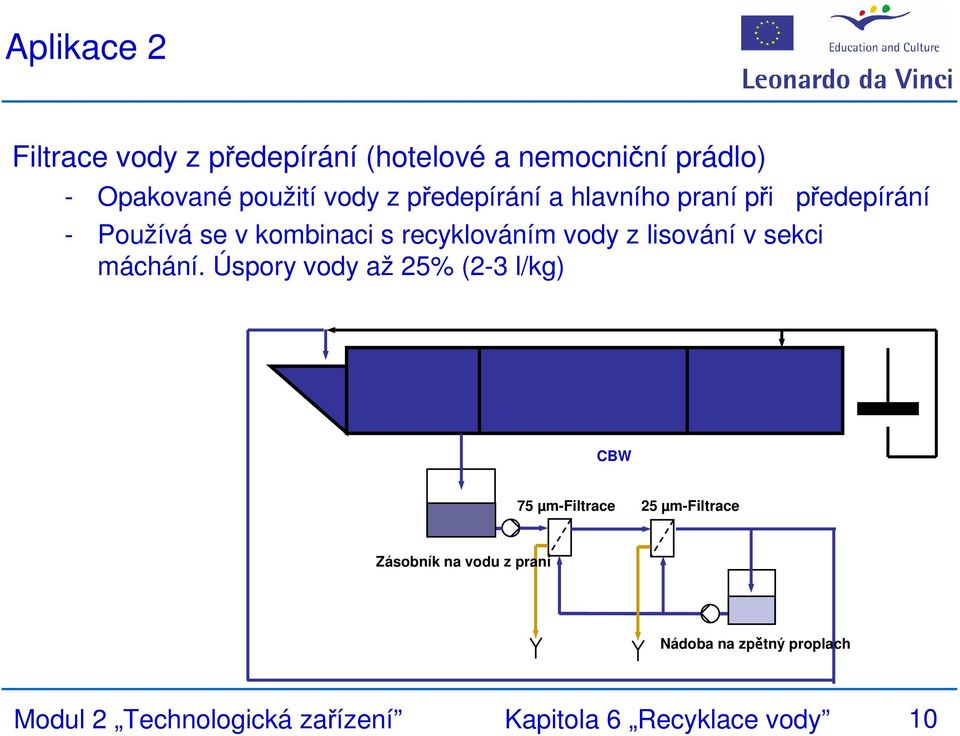

10 Aplikace 2 Filtrace vody z předepírání (hotelové a nemocniční prádlo) - Opakované použití vody z předepírání a hlavního praní při předepírání - Používá se v kombinaci s recyklováním vody z lisování v sekci máchání. Úspory vody až 25% (2-3 l/kg) CBW 75 µm-filtrace 25 µm-filtrace Zásobník na vodu z praní Nádoba na zpětný proplach Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 10

11 Možné úspory CBW výpočet opakované použití vody z předpírání i Kapacita praní 12 t/den i Spotřeba vody 8 l/kg textilií i Náklady na vodu 3 /m³ i Úspora vody 3 l/kg 108 /day Úspory u Aquamiseru: /rok - Investice do zařízení a instalace 40000! Návratnost za 17 měsíců Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 11

12 AQUACYCLER Systém recyklace průmyslových vod pro několik sólo praček Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 12

13 Co je Aquacycler (AC)? AC je modulární filtrační systém sloužící k odstraňování částic z odpadních vod z prádelen Maximální množství zpracované vody: 6 m³/h Snadné přizpůsobení různým situacím v prádelnách - Standardizované komponenty - Regenerační jednotka Aquacycler - Skladovací nádrže - Propojení strojů Nízké provozní náklady Malé požadavky na prostor Snadná údržba Jednoduchá, odolná konstrukce Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 13

14 Princip modulární konstrukce L L Čistá voda Voda z máchání Voda z praní 2000 l Filtrát 2000 l Recyklovaná voda Propojení Výpust Výpust Výpust Výpust Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 14

15 Princip funkce Každá sólo pračka je instalována v propojení s cílem zachytávání vody z máchání Voda z máchání se uchovává v zásobníku na vodu pro praní Voda na praní se filtruje v zařízení Aquacycler a uchovává se v zásobníku pro filtrát Tento filtrát je možné opakovaně používat při předpírání, v hlavním praní a v prvním cyklu máchání Dodávku vody v případě nízkých hladin filtrátu poskytuje vstup čisté vody Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 15

16 Příklad 1: Instalace sólo praček vedle sebe Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 16

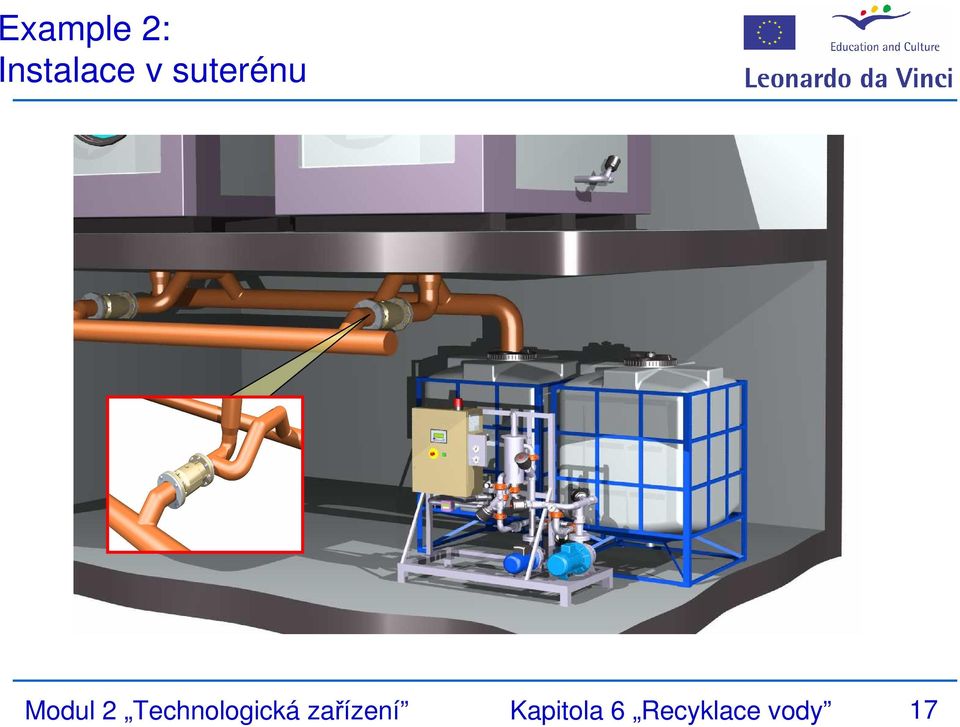

17 Example 2: Instalace v suterénu Modul 2 Technologická zařízení Kapitola 6 Recyklace vody 17
