DIGITÁLNÍ TLOUŠŤKOMĚR

Transkript

1 DIGITÁLNÍ TLOUŠŤKOMĚR Přístroj: SDL M034A Přístroj SDL M034A je určen pro měření tloušťky textilií, které je stanoveno jako měření kolmé vzdálenosti mezi základní deskou, na které je vzorek umístěn a paralelním kruhovým přítlačným kotoučem, který vyvíjí specifikovaný přítlak na zkoušenou plochu textilie. Přístroj je vybaven přítlačnou hlavicí 20 a 100 cm 2 a je možno aplikovat sílu 0,1-200 N. Průběh měření a zpracování výsledků je řízen pomocí počítačového softwaru, přístroj je vybaven tiskárnou. Odpovídající norma : ČSN EN ISO 5084 ( ): Textilie Zjišťování tloušťky textilií a textilních výrobků Definice: Tloušťka textilie: kolmá vzdálenost mezi dvěma definovanými deskami, přičemž na textilii působí přítlak 1 kpa nebo nižší. Příslušenství přístroje: Přítlačná hlavice 20 cm 2, výměnná přítlačná hlavice 100 cm 2

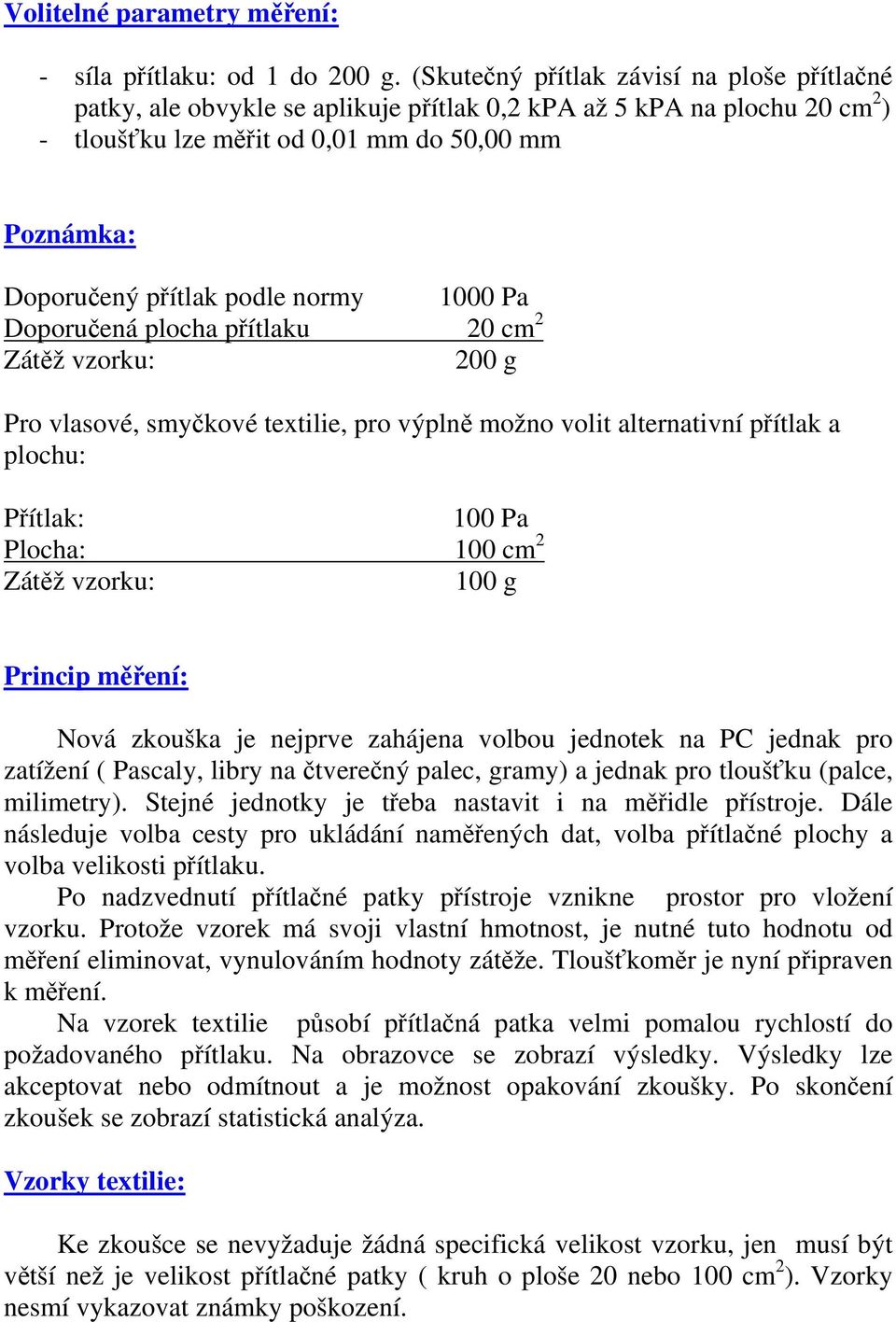

2 Volitelné parametry měření: - síla přítlaku: od 1 do 200 g. (Skutečný přítlak závisí na ploše přítlačné patky, ale obvykle se aplikuje přítlak 0,2 kpa až 5 kpa na plochu 20 cm 2 ) - tloušťku lze měřit od 0,01 mm do 50,00 mm Poznámka: Doporučený přítlak podle normy 1000 Pa Doporučená plocha přítlaku 20 cm 2 Zátěž vzorku: 200 g Pro vlasové, smyčkové textilie, pro výplně možno volit alternativní přítlak a plochu: Přítlak: 100 Pa Plocha: 100 cm 2 Zátěž vzorku: 100 g Princip měření: Nová zkouška je nejprve zahájena volbou jednotek na PC jednak pro zatížení ( Pascaly, libry na čtverečný palec, gramy) a jednak pro tloušťku (palce, milimetry). Stejné jednotky je třeba nastavit i na měřidle přístroje. Dále následuje volba cesty pro ukládání naměřených dat, volba přítlačné plochy a volba velikosti přítlaku. Po nadzvednutí přítlačné patky přístroje vznikne prostor pro vložení vzorku. Protože vzorek má svoji vlastní hmotnost, je nutné tuto hodnotu od měření eliminovat, vynulováním hodnoty zátěže. Tloušťkoměr je nyní připraven k měření. Na vzorek textilie působí přítlačná patka velmi pomalou rychlostí do požadovaného přítlaku. Na obrazovce se zobrazí výsledky. Výsledky lze akceptovat nebo odmítnout a je možnost opakování zkoušky. Po skončení zkoušek se zobrazí statistická analýza. Vzorky textilie: Ke zkoušce se nevyžaduje žádná specifická velikost vzorku, jen musí být větší než je velikost přítlačné patky ( kruh o ploše 20 nebo 100 cm 2 ). Vzorky nesmí vykazovat známky poškození.

3 Vyhodnocení: Měření je vyhodnoceno pomocí počítače a instalovaného softwaru a výsledkem měření jsou hodnoty: průměrná tloušťka textilie směrodatná odchylka variační koeficient průměrná hodnota výsledného tlaku působícího na textilii směrodatná odchylka variační koeficient

4 Postup ovládání digitálního tloušťkoměru M034: 1. spuštění periferií (přístroj, PC, monitor) 2. Menu : 1. START NEW TEST... zahájit novou zkoušku 2. OPEN TEST FILE... otevřít soubor zkoušek 3. LIST TEST FILES... seznam souborů zkoušek 4. FILE OPTIONS... možnosti souborů 5. SELECT UNITS... zvolit jednotky 6. EXIT TO DOS... výstup do DOS 3. Zahájení nové zkoušky: volbou jednotek SELECT UNITS z otvíracího menu stisknutím klávesy 5. Ve spodní části obrazovky se zobrazí ENTER 1- for Pa : 2- for psi : 3- grams. Toto umožňuje volbu jednotek pro zatížení. Pro výběr stiskněte 1 a zatížení se bude zobrazovat v Pascalech (stisknutím 2 se bude zobrazovat v librách na čtverečný palec a 3 v gramech). Po výběru jednotek zatížení se na spodní části obrazovky objeví ENTER 1 for inches (palce) : 2 for mm (jednotky tloušťky). Výběr proveďte obdobně jako pro zatížení. 4. Po zvolení jednotek tloušťky se znovu změní text ve spodní části obrazovky. Objeví se: Set the dial gauge to read in mm / inches presse space bar to continue (Nastavte měřidlo na odečítání v mm / palcích, pokračujte stisknutím mezerníku) Na měřidle na přístroji nastavte stejné jednotky tloušťky, jaké jste zvolili na PC. Pro zvolení jednotek tloušťky stiskněte levé tlačítko na měřidle přeskakuje mezi mm/inch. Jakmile budou jednotky na měřidle shodné s jednotkami zvolenými na počítači, stiskněte MEZERNÍK (Space Bar) na klávesnici a tím se vrátíte do otvíracího menu.

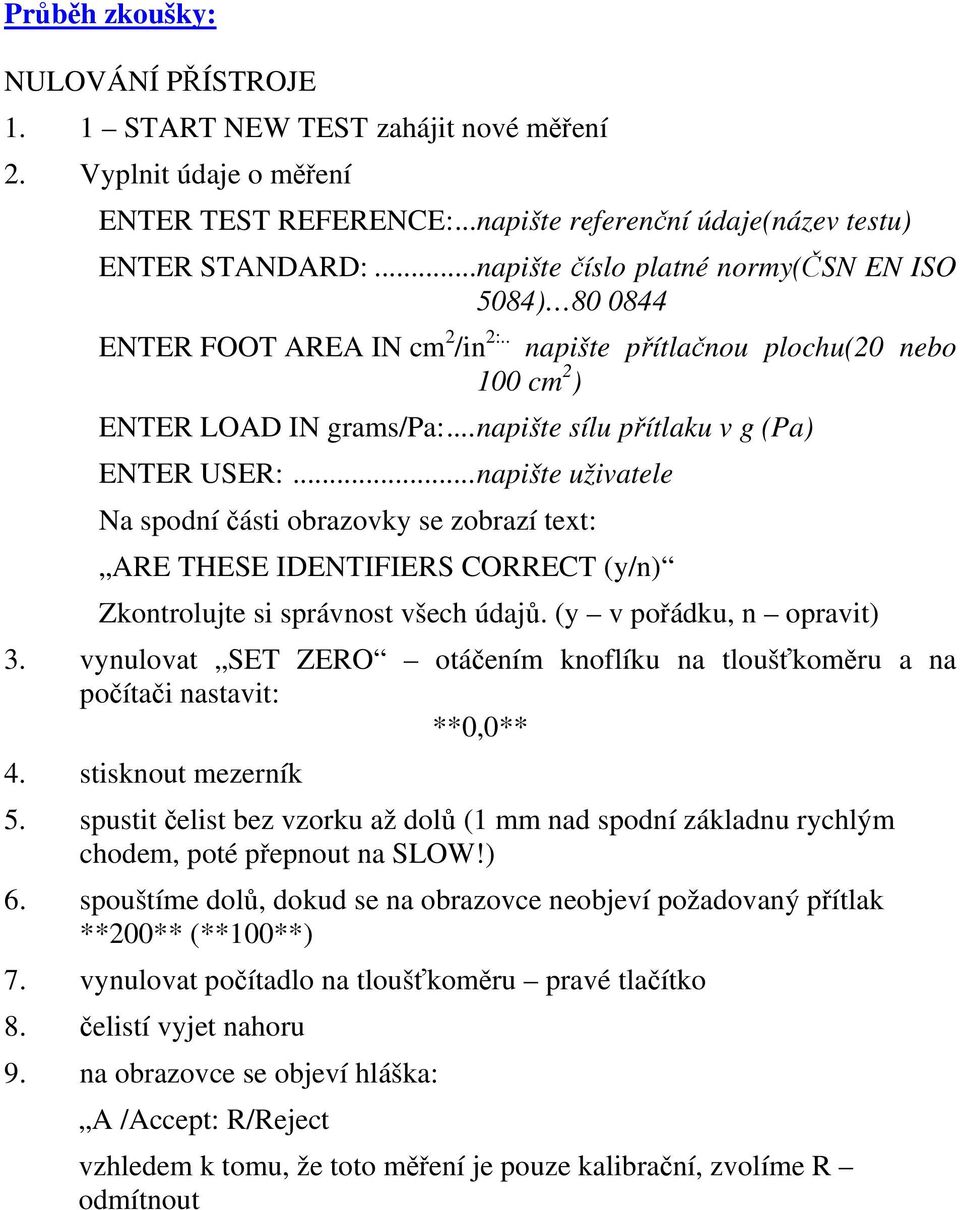

5 Průběh zkoušky: NULOVÁNÍ PŘÍSTROJE 1. 1 START NEW TEST zahájit nové měření 2. Vyplnit údaje o měření ENTER TEST REFERENCE:...napište referenční údaje(název testu) ENTER STANDARD:...napište číslo platné normy(čsn EN ISO 5084) ENTER FOOT AREA IN cm 2 /in 2:.. napište přítlačnou plochu(20 nebo 100 cm 2 ) ENTER LOAD IN grams/pa:...napište sílu přítlaku v g (Pa) ENTER USER:...napište uživatele Na spodní části obrazovky se zobrazí text: ARE THESE IDENTIFIERS CORRECT (y/n) Zkontrolujte si správnost všech údajů. (y v pořádku, n opravit) 3. vynulovat SET ZERO otáčením knoflíku na tloušťkoměru a na počítači nastavit: **0,0** 4. stisknout mezerník 5. spustit čelist bez vzorku až dolů (1 mm nad spodní základnu rychlým chodem, poté přepnout na SLOW!) 6. spouštíme dolů, dokud se na obrazovce neobjeví požadovaný přítlak **200** (**100**) 7. vynulovat počítadlo na tloušťkoměru pravé tlačítko 8. čelistí vyjet nahoru 9. na obrazovce se objeví hláška: A /Accept: R/Reject vzhledem k tomu, že toto měření je pouze kalibrační, zvolíme R odmítnout

6 POSTUP MĚŘENÍ 1. vytvořit prostor pro vložení vzorku vysunutím horní čelisti (dvoupolohovým tlačítkem) 2. vložit zkušební vzorek 3. vynulovat přístroj otočným kolíkem SET ZERO - otáčením knoflíku na tloušťkoměru a na počítači nastavit **0,0** (odečtení hmotnosti vzorku) 4. stisknout mezerník 5. spustit horní čelist na vzorek a zatěžovat na 200 g (100 g) - na obrazovce se musí objevit **200** (**100**). Hodnotu NESMÍTE PŘEJET!!! 6. po dosažení požadovaného přítlaku se ukáže tloušťka 7. na spodní části obrazovky se objeví text: 8. A - to accept ; R - to reject (A- potvrdit, R odmítnout měření). 9. pokračujeme vložením dalšího vzorku a jeho měřením (opakujeme bod 3-9) 10. pro zobrazení statistiky měření stisknout ESC Opouštění programu: 1. K opuštění programu s otvíracího menu zvolte možnost 6 EXIT TO DOS 2. K opuštění programu s otvíracího menu zvolte možnost 6 EXIT TO DOS 3. ve chvíli, kdy se na obrazovce zobrazí hláška: C:\THICK je možné přístroje i PC vypnout
