1 GESTRA RK... CS Čeština Návod k obsluze Zpětné klapky RK

2 Bezpečnostní upozornění Montáž a uvedení přístroje do provozu smějí provádět jen způsobilé a zaškolené osoby. Práce související s údržbou a změnou nastavení přístroje smí provádět jen pověření pracovníci, kteří absolvovali speciální zaškolení. Použití v souladu s určením Použití v potrubí k zabránění zpětného toku médií v mezích povoleného tlaku a teploty při zohlednění chemických a korozivních vlivů na tlakové zařízení. Odolnost armatur vůči působení médií musí být vyzkoušena v podmínkách, za nichž budou použity. Pozor Na typovém štítku jsou uvedeny informace o technických vlastnostech armatury. Armatura bez specifického typového štítku nesmí být uvedena do provozu a používána!

Použití v souladu s určením Použití v potrubí k zabránění zpětného toku médií v mezích povoleného tlaku a teploty při zohlednění chemických a korozivních vlivů na tlakové

3 Nebezpečí Armatura je během provozu pod tlakem! Po uvolnění přírubových spojů nebo uzavíracích šroubů, proudí ven horká voda, pára, leptavé kapaliny nebo toxické plyny a hrozí nebezpečí závažného opaření nebo popálení celého těla! Může dojít k závažným otravám! Montáž a údržbu provádějte jen ve stavu bez tlaku! Armatura je během provozu horká nebo má velmi nízkou teplotu! Může dojít k závažným popáleninám rukou a paží! Montáž a údržbu provádějte jen při normální teplotě místnosti! Vnitřní díly s ostrými hranami mohou způsobit řezná poranění rukou! Při výměně armatury používejte pracovní rukavice! ATEX (Atmosphère Explosible = prostředí nebezpečím výbuchu) Přístroje smí být použity v prostředí se stupněm výbušnosti 0, 1, 2, 20, 21, 22. Nevykazují žádný potenciální zdroj zážehu a tudíž se na ně nevztahuje směrnice 94/9/ES. Přístroje nevyžadují žádné označení Ex.

Může dojít k závažným otravám! Montáž a údržbu provádějte jen ve stavu bez tlaku! Armatura je během provozu horká nebo má velmi nízkou teplotu! Může dojít k závažným popáleninám rukou a paží!

4 Technické údaje Hranice tlaku/teploty je vyznačena na typovém štítku (třída tlaku PN/Class, číslo materiálu, nálepka pro měkké těsnění, materiál pružiny). Dejte pozor na snížené mezní teploty při použití elastických těsnění a některých materiálů pružin (viz katalogový list). Typ PN / CL DN PMA / TMA [bar] / [ C] RK 70 6 / / -30 0,5 / 130 RK 70 6 / / -10 0,5 / 130 RK / / / 250 RK / / / 250 RK / / / 300 RK / / / 250 RK / / / 250 RK 44S 16 / / / 90 RK / ,6 / ,6 / 300 RK / / ,9 / 350 RK / / ,5 / 400 RK 86A 40 / ,6 / / 550

Typ PN / CL DN PMA / TMA [bar] / [ C] RK 70 6 /- 15-100 6 / -30 0,5 / 130 RK 70 6 /- 125-200 6 / -10 0,5 / 130 RK 71 16 /- 15-100 16 / -60 13 / 250 RK 41 16 /- 15-100 16 / -60 13 / 250 RK 41 16 /-

5 Technické údaje Pokračování Typ PN / CL DN PMA / TMA [bar] / [ C] RK 16A 40 / ,6 / / 550 RK 16C 40 / ,6 / ,3 / 400 RK 26A 40 / ,6 / / 550 RK / / ,8 / 550 RK / / ,3 / 530 RK 29A 63 / / ,2 / 500 RK 29A 100 / / ,2 / 500 RK 29A 160 / / ,4 / 500 RK 29A 250 / / ,6 / 500 RK 29A 320 / / ,7 / 500 RK 29A 400 / / ,9 / 500 RK 29A / ,2 / ,6 / 500 RK 29A / ,3 / ,6 / 500 RK 29A / ,9 / ,7 / 500 RK 29A / ,2 / ,9 / 500 RK 29A / ,7 / / 500

15-200 160 / -200 112,4 / 500 RK 29A 250 / 15-200 250 / -200 175,6 / 500 RK 29A 320 / 15-200 320 / -200 224,7 / 500 RK 29A 400 / 15-200 400 / -200 280,9 / 500 RK 29A / 400 15-200 66,2 /

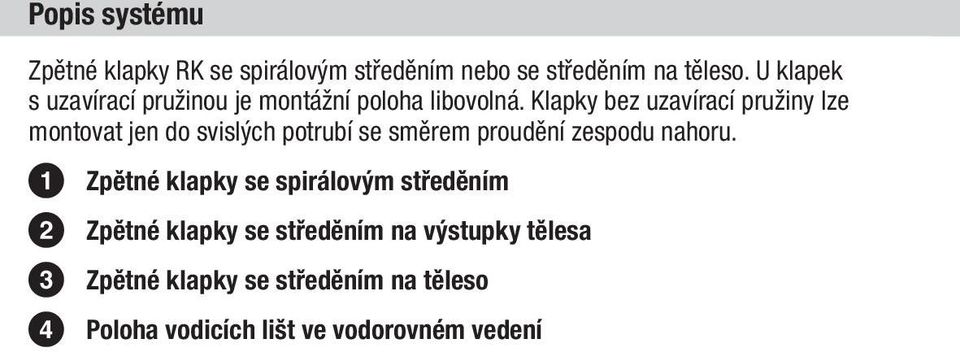

6 Popis systému Zpětné klapky RK se spirálovým středěním nebo se středěním na těleso. U klapek s uzavírací pružinou je montážní poloha libovolná. Klapky bez uzavírací pružiny lze montovat jen do svislých potrubí se směrem proudění zespodu nahoru. 1 Zpětné klapky se spirálovým středěním 2 Zpětné klapky se středěním na výstupky tělesa 3 Zpětné klapky se středěním na těleso 4 Poloha vodicích lišt ve vodorovném vedení

Klapky bez uzavírací pružiny lze montovat jen do svislých potrubí se směrem proudění zespodu nahoru.

7 Montáž HORNÍ STRANA

8 Typový štítek / Označení Typ: RK... DN:... PN: Typ: RK... DN:... PN: Typ: RK... DN:... PN: Typ: RK... DN:... PN: /

9 Prohlášení o shodě Pro tlaková zařízení RK..., pokud se na ně nevztahuje výjimka podle článku 3.3, prohlašujeme, že vyhovují evropské směrnici pro tlaková zařízení 97/23/ES ze dne n Přístroje, které vyhovují prohlášení, nesou označení CE n Metody použité při vyhodnocení shody: Příloha III, modul H, kontrola pověřeným střediskem Při provedení změny přístroje, která námi nebyla odsouhlasena, ztrácí toto prohlášení svou platnost. Bremen, GESTRA AG Dipl.-Ing. Uwe Bledschun Vedoucí konstrukce Dipl.-Ing. Lars Bohl Pověřený zástupce pro kvalitu

n Metody použité při vyhodnocení shody: Příloha III, modul H, kontrola pověřeným střediskem 0525.

10 Mezinárodní zastoupení najdete na adrese

11 GESTRA E GESTRA ESPAÑOLA S.A. Luis Cabrera, E Madrid Tel / Fax / ; aromero@flowserve.com Flowserve GB Limited Abex Road Newbury, Berkshire RG14 5EY Tel / Fax / gestraukinfo@flowserve.com I Flowserve S.p.A. Flow Control Division Via Prealpi, 30 l Cormano (MI) Tel / Fax / infoitaly@flowserve.com GESTRA Polonia Spolka z.o.o. Ul. Schuberta 104 PL Gdansk Tel / / Fax / gestra@gestra.pl P Flowserve Portuguesa, Lda. Av. Dr. Antunes Guimarães, 1159 Porto Tel / Fax / jtavares@flowserve.com Flowserve GESTRA U.S Ampere Drive Louisville, KY Tel / Fax / FCD-Gestra-USA@flowserve.com

0039 02 / 66 32 51 Fax 0039 02 / 66 32 55 60 E-mail: infoitaly@flowserve.com www.gestra.de GESTRA Polonia Spolka z.o.o. Ul. Schuberta 104 PL - 80-172 Gdansk Tel.

12 GESTRA AG P. O. Box , D Bremen Münchener Str. 77, D Bremen Telephone 0049 (0) Fax 0049 (0) Internet /209csa 2000 GESTRA AG Bremen

77, D-28215 Bremen Telephone 0049 (0) 421 35 03-0 Fax
