1 RESTAURÁTORSKÁ ZPRÁVA Barokní nástěnná mapa Fredericka de Wita: Nova et accurata totius Germaniæ tabula restaurátor: Dobřichovice RNDr.Miroslav Široký, CSc.

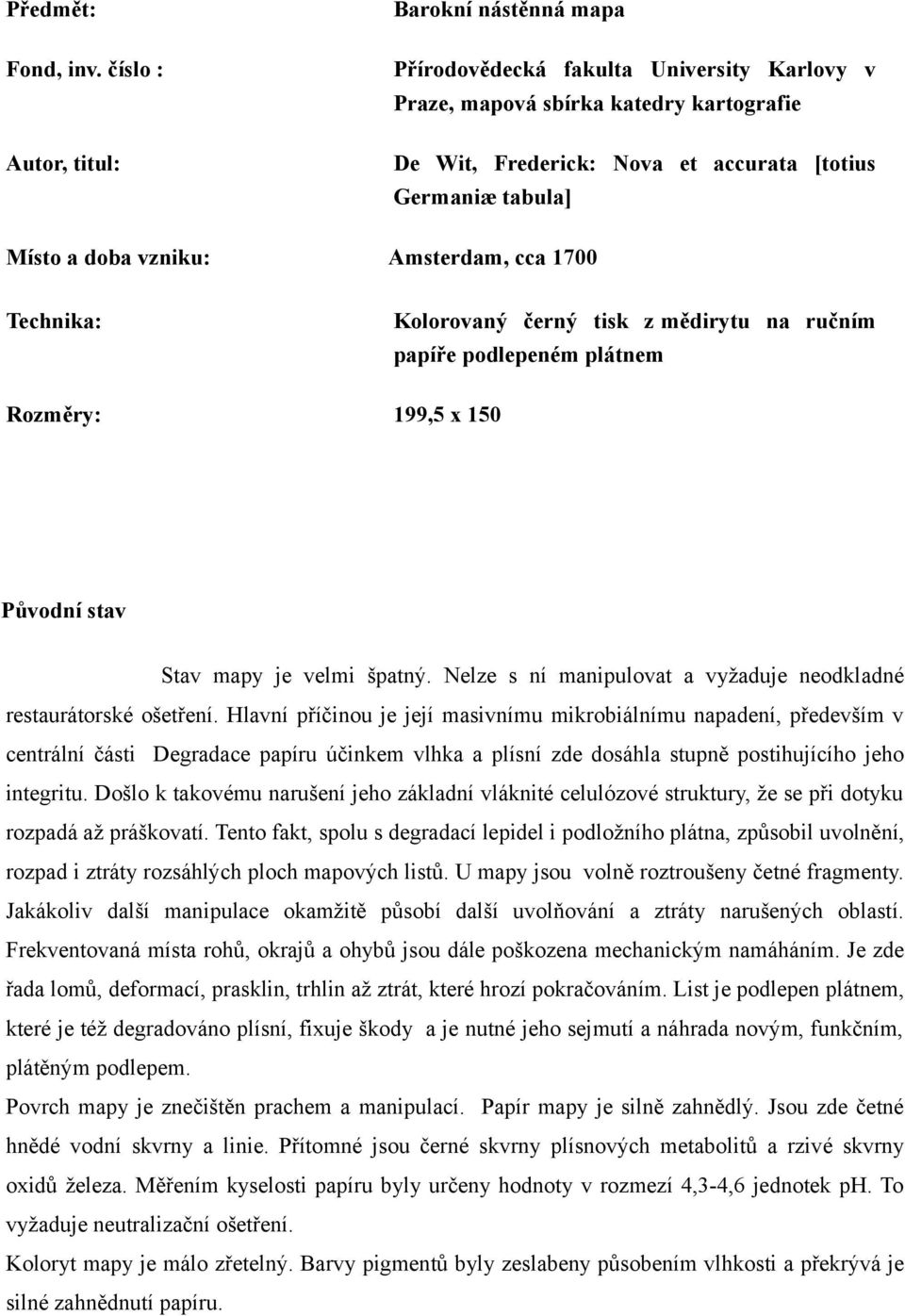

2 Předmět: Fond, inv. číslo : Autor, titul: Barokní nástěnná mapa Přírodovědecká fakulta University Karlovy v Praze, mapová sbírka katedry kartografie De Wit, Frederick: Nova et accurata [totius Germaniæ tabula] Místo a doba vzniku: Amsterdam, cca 1700 Technika: Kolorovaný černý tisk z mědirytu na ručním papíře podlepeném plátnem Rozměry: 199,5 x 150 Původní stav Stav mapy je velmi špatný. Nelze s ní manipulovat a vyžaduje neodkladné restaurátorské ošetření. Hlavní příčinou je její masivnímu mikrobiálnímu napadení, především v centrální části Degradace papíru účinkem vlhka a plísní zde dosáhla stupně postihujícího jeho integritu. Došlo k takovému narušení jeho základní vláknité celulózové struktury, že se při dotyku rozpadá až práškovatí. Tento fakt, spolu s degradací lepidel i podložního plátna, způsobil uvolnění, rozpad i ztráty rozsáhlých ploch mapových listů. U mapy jsou volně roztroušeny četné fragmenty. Jakákoliv další manipulace okamžitě působí další uvolňování a ztráty narušených oblastí. Frekventovaná místa rohů, okrajů a ohybů jsou dále poškozena mechanickým namáháním. Je zde řada lomů, deformací, prasklin, trhlin až ztrát, které hrozí pokračováním. List je podlepen plátnem, které je též degradováno plísní, fixuje škody a je nutné jeho sejmutí a náhrada novým, funkčním, plátěným podlepem. Povrch mapy je znečištěn prachem a manipulací. Papír mapy je silně zahnědlý. Jsou zde četné hnědé vodní skvrny a linie. Přítomné jsou černé skvrny plísnových metabolitů a rzivé skvrny oxidů železa. Měřením kyselosti papíru byly určeny hodnoty v rozmezí 4,3-4,6 jednotek ph. To vyžaduje neutralizační ošetření. Koloryt mapy je málo zřetelný. Barvy pigmentů byly zeslabeny působením vlhkosti a překrývá je silné zahnědnutí papíru.

doba vzniku: Amsterdam, cca 1700 Technika: Kolorovaný černý tisk z mědirytu na ručním papíře podlepeném plátnem Rozměry: 199,5 x 150 Původní stav Stav mapy je velmi špatný.

3 Postup restaurátorských prací Mapa se skládá z 29 slepených listů. Proto byla nejprve rozdělena na tyto samostatné listy. Jejich povrch byl dle možností očištěn pomocí různých druhů štětců a pryží. Po zvlhčení z nich byl sejmut plátěný podlep. Přitom musela být netkanou textilií fixována lícní strana mapy tak, aby nedošlo k posunu uvolněných fragmentů. V této fázi byly do původních pozic též umísťovány volné fragmenty. Metodou kapilárního čištění byly potom vymyty rozpustné degradační produkty i rozpustné nečistoty ze skvrn a linií. Rigidní povrchová znečištění byla dočištěna pěnou tenzidu. Tento proces však nedokázal významně snížit intenzitu skvrn a hnědého zabarvení hmoty papíru mapy. Proto bylo provedeno šetrné bělení roztokem chloraminu T s následnou redukcí roztokem thiosíranu sodného. Rzivé skvrny oxidů železa byly odstraněny lokální aplikací kyseliny oxalové. Trhliny a praskliny byly zajištěny přelitím tónovanou papírovinou. Ztráty byly doplněny tónovanou papírovinou. Vzhledem ke špatné kondici papíru bylo nutné provést jeho celoplošnou skeletizaci pevným japonským papírem lepeným Tylosou MH 300. Zablokování kyselosti papíru bylo provedeno postřikem 1 % roztokem MMMK v metanolu, který převedl hodnoty ph do mírně alkalické oblasti 8,5 jednotek s dostatečnou alkalickou rezervou.. Degradovaný papír byl ve hmotě konsolidován impregnací 3 % roztokem Regnalu. Opravené mapové listy byly pomocí stabilizovaného škrobového lepu uchyceny v původních pozicích na nové plátno. Kartuše v pravém, horním rohu mapy je natolik neúplná, že nelze provést přesné umístění dvou větších fragmentů: fragment s neúplným textem a fragment s konci nohou andělíčků. Po dohodě s investorem bylo provedeno jejich prozatímní upevnění do pravděpodobných pozic. Bylo k tomu použito lepidla z etanolického roztoku Klucelu M, které je rekonzervovatelné etanolem, takže je možné oba fragmenty snadno sejmout a přemístit. Adjustace mapy byla po dohodě s investorem provedena vložením inertní nosiče a navinutím na papírový válec o průměru 22 cm. Do válce byly přiloženy drobné fragmenty, které se nepodařilo umístit.

V této fázi byly do původních pozic též umísťovány volné fragmenty. Metodou kapilárního čištění byly potom vymyty rozpustné degradační produkty i rozpustné nečistoty ze skvrn a linií.

4 Uložení: Mapu je třeba uchovávat při stálé vlhkosti okolo 50% r.v. a stálé teplotě do 20 C. Je nutno ji chránit před prachem a přímým světlem. Restaurátorská zpráva je vypracována v knižní i digitální podobě. Fotografická dokumentace byla pořízena digitálním fotoaparátem Canon PowerShot G6 ve formátu JPEG. Osvětlení fluorescenčními panely Fomei FL-48 s denním spektrem světla(5000 K). Barevný tisk fotografií byl proveden na fototiskárně CANON PIXMA ip8500 za užití osmibarevné řady inkoustů BCI-6BK. Digitální záznam byl uložen na kompaktní disk KODAK GOLD PROFESSIONAL.

Fotografická dokumentace byla pořízena digitálním fotoaparátem Canon PowerShot G6 ve formátu JPEG.

5 POUŽITÉ RESTAURÁTORSKÉ A KONZERVÁTORSKÉ PROSTŘEDKY LEPIDLA, KONSOLIDANTY, FIXATIVY Tylosa MH (Clariant, EU) - vodně-etanolický roztok metylhydroxyetylcelulosy Regnal (Mowital, Kuraray America, Inc., USA) - etanolický roztok polyvinylbutyralu Stabilizovaný škrobový maz (Škrobárny Libáň, ČR) vodný roztok pšeničného škrobu s přídavkem 1% jemně sráženého kysličníku hořečnatého ČISTICÍ PROSTŘEDKY Purus (Druchema, ČR) vysoce měkčený polyvinylchlorid WishAb houba (Deffner- Johan, SRN) styrenbutadienový kopolymer Spolapon AOS 146 (Enaspol, ČR) vodný roztok sodné soli C14-16 alfa Olefinsulfonátu SCELOVACÍ PROSTŘEDKY Papírovina - suspenze celulosových vláken ve zředěném vodně-etanolickém roztoku Tylosy MH 300 Papírový tmel - směs celulosových vláken a gelu Tylosy MH 300 Japonský papír (Paper NAO, Japonsko) neutrální dlouhovlákenný papír z lýka keře Kozó DALŠÍ PROSTŘEDKY Roztok MMMK účelově připravený roztok methoximagneziummethylkarbonátu v methanolu Kyselina oxalová =šťavelová (Lachema, ČR) vodný roztok UKLÁDACÍ PROSTŘEDKY Permanentní papír (Neograph Štětí, ČR) papír bez optických zjasňovačů vyrobený z čisté buničiny s obsahem 5% uhličitanu vápenatého, klížené ketendimerovými pryskyřicemi. Odpovídá archivní normě ISO 9706 Permanentní karton,lepenka (Neograph Štětí, ČR) karton a lepenka jsou vyrobené z čisté buničiny(směs sulfátové a sulfitové) bez optických zjasňovačů, klížené ketendimerovými pryskyřicemi, s obsahem 5 % uhličitanu vápenatého. Odpovídá archivní normě ISO 9706.

Purus (Druchema, ČR) vysoce měkčený polyvinylchlorid WishAb houba (Deffner- Johan, SRN) styrenbutadienový kopolymer Spolapon AOS 146 (Enaspol, ČR) vodný roztok sodné soli C14-16 alfa Olefinsulfonátu
