1 Rekonstrukce veejného osvtlení v areálu AV R Mazanka, Praha 8 k.ú. Libe Dokumentace pro výbr dodavatele Investor: Ústav termomechaniky AV R, v.v.i. Projektant: DES Praha, s.r.o..z.: 318 / 2014 Záí

3 Dokumentace rekonstrukce veejného osvtlení v areálu AV R Mazanka, Praha 8 k.ú. Libe Hlavní seznam píloh: Prvodní a Souhrnná zpráva Situace širších vztah Celková situace umístní Ortofotomapa Technická situace VO Technická zpráva Výkresová ást Výkaz výmr a Rozpoet Prvodní a Souhrnná zpráva Obsah: 1) Identifikaní údaje 2) Popis souasného stavu 3) Zdvodnní rekonstrukce 4) Požadavky na ešení 5) Oprava a rekonstrukce VO 6) ZOV zásady organizace výstavby 7) Bezpenost a ochrana zdraví pi práci

situace VO Technická zpráva Výkresová ást Výkaz výmr a Rozpoet Prvodní a Souhrnná zpráva Obsah: 1) Identifikaní údaje 2)

4 1) Identifikaní údaje Veejné osvtlení AV R Místo stavby: areál AV R Na Mazance Praha 8 LIbe (Ulice U Slovanky, Za Slovankou, Dolejškova, Wichterlova, Pod vodárenskou vží) Katastrální území: Libe Stavba: Rekonstrukce a oprava veejného osvtlení Rozsah: Výmna stávajícího VO (kabely a ást.stožáry) Investor: ÚT AV R, v.v.i. Stupe: DZS Projektant: DES Praha, s.r.o Praha 6, Terronská ulice 880/58.z. 318/2014, termín Dodavatel: neuren výbrové ízení Termín zahájení /doba výstavby: Orientaní náklady: cca 3,5MilK bez DPH 2) Popis souasného stavu Souasný stav areálu vychází z pvodního, ale nedokoneného konceptu zástavby území ze 60-70tých let 20tého století, dnes s adou dosluhujících provizórií z období realizace stavby. Není zcela dokonena lstruktura dopravní obsluhy vetn pších, koncept zástavby areálu je výrazn narušen masivní bytovou výstavbou z 90tých let, která vznikla na jeho jižním okraji. Výstavba ve vlastním areálu v tomto období byla minimální, teprve poátkem 3.tisíciletí byly realizovány nkteré nové stavby (nap. laserová hala PALS a byla dokonena výstavba a nástavba budovy Tokamaku) a další menší dostavby a rekonstrukce a opravy. Vtší rozvoj areálu je uvažován v budoucím asovém horizontu výstavbou objekt AV R, pedevším nové jídelny a provozní budovy, bytových objekt v ulici U Slovanky a podél ulice Stelniné a menšími dostavbami ústav. Byla dokonena výstavba nového centrálního parku. Aktuáln je nutné provést rekonstrukci areálového veejného osvtlení.

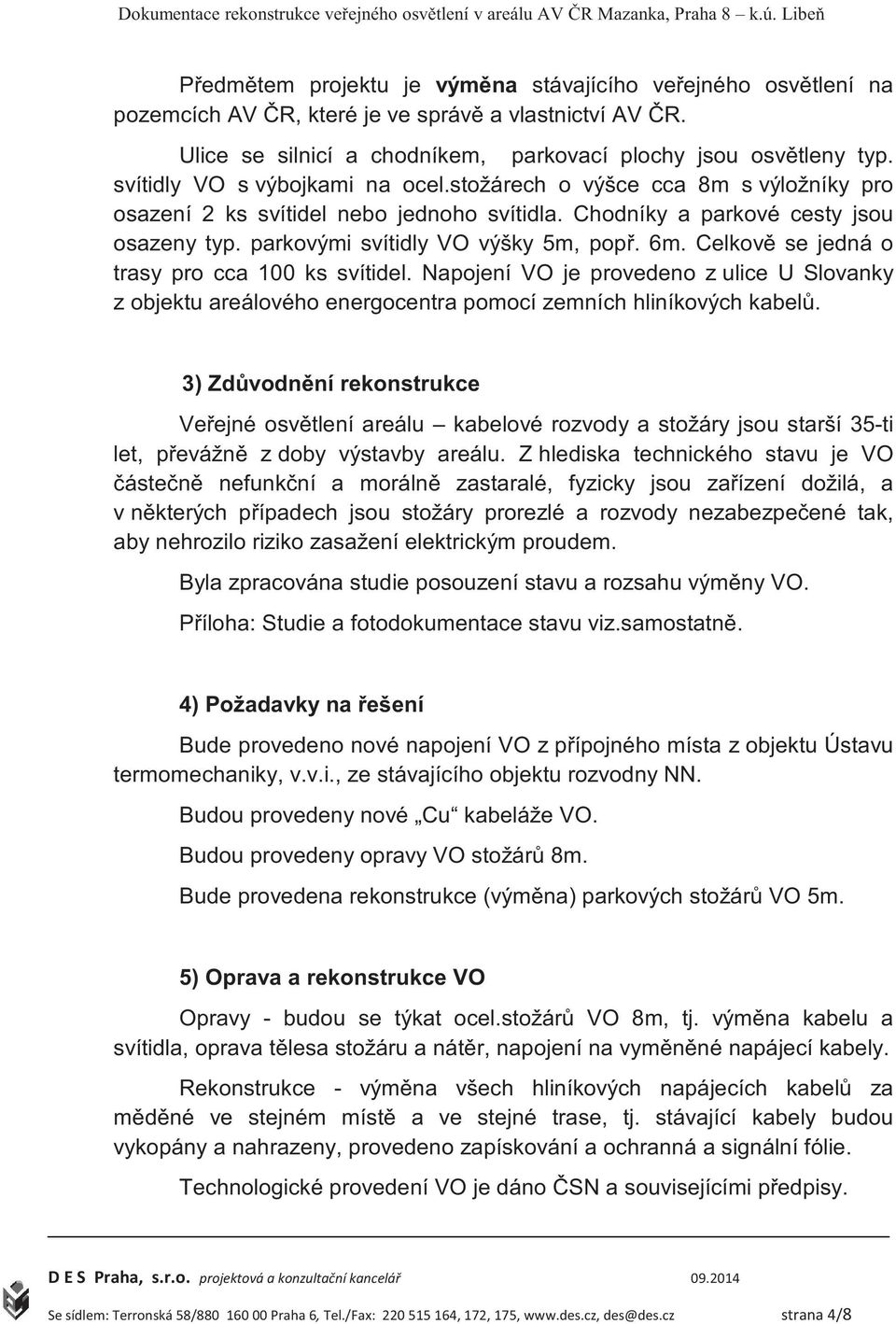

5 Pedmtem projektu je výmna stávajícího veejného osvtlení na pozemcích AV R, které je ve správ a vlastnictví AV R. Ulice se silnicí a chodníkem, parkovací plochy jsou osvtleny typ. svítidly VO s výbojkami na ocel.stožárech o výšce cca 8m s výložníky pro osazení 2 ks svítidel nebo jednoho svítidla. Chodníky a parkové cesty jsou osazeny typ. parkovými svítidly VO výšky 5m, pop. 6m. Celkov se jedná o trasy pro cca 100 ks svítidel. Napojení VO je provedeno z ulice U Slovanky z objektu areálového energocentra pomocí zemních hliníkových kabel. 3) Zdvodnní rekonstrukce Veejné osvtlení areálu kabelové rozvody a stožáry jsou starší 35-ti let, pevážn z doby výstavby areálu. Z hlediska technického stavu je VO ásten nefunkní a moráln zastaralé, fyzicky jsou zaízení dožilá, a v nkterých pípadech jsou stožáry prorezlé a rozvody nezabezpeené tak, aby nehrozilo riziko zasažení elektrickým proudem. Byla zpracována studie posouzení stavu a rozsahu výmny VO. Píloha: Studie a fotodokumentace stavu viz.samostatn. 4) Požadavky na ešení Bude provedeno nové napojení VO z pípojného místa z objektu Ústavu termomechaniky, v.v.i., ze stávajícího objektu rozvodny NN. Budou provedeny nové Cu kabeláže VO. Budou provedeny opravy VO stožár 8m. Bude provedena rekonstrukce (výmna) parkových stožár VO 5m. 5) Oprava a rekonstrukce VO Opravy - budou se týkat ocel.stožár VO 8m, tj. výmna kabelu a svítidla, oprava tlesa stožáru a nátr, napojení na vymnné napájecí kabely. Rekonstrukce - výmna všech hliníkových napájecích kabel za mdné ve stejném míst a ve stejné trase, tj. stávající kabely budou vykopány a nahrazeny, provedeno zapískování a ochranná a signální fólie. Technologické provedení VO je dáno SN a souvisejícími pedpisy.

6m. Celkov se jedná o trasy pro cca 100 ks svítidel. Napojení VO je provedeno z ulice U Slovanky z objektu areálového energocentra pomocí zemních hliníkových kabel.

6 Bude provedena výmna dožilých parkových sloupk VO, odpojení a demontáž. Na nový beton základ budou osazeny bezpaticové sloupky 5m, bude provedeno jejich dozbrojení a napojení na novou kabeláž. Všechny sloupky a stožáry VO budou uzemnny a vzájemn propojeny zemnícím páskem FeZn, uloženým do výkopu po celé délce trasy kabel VO. 6) ZOV - Zásady organizace výstavby

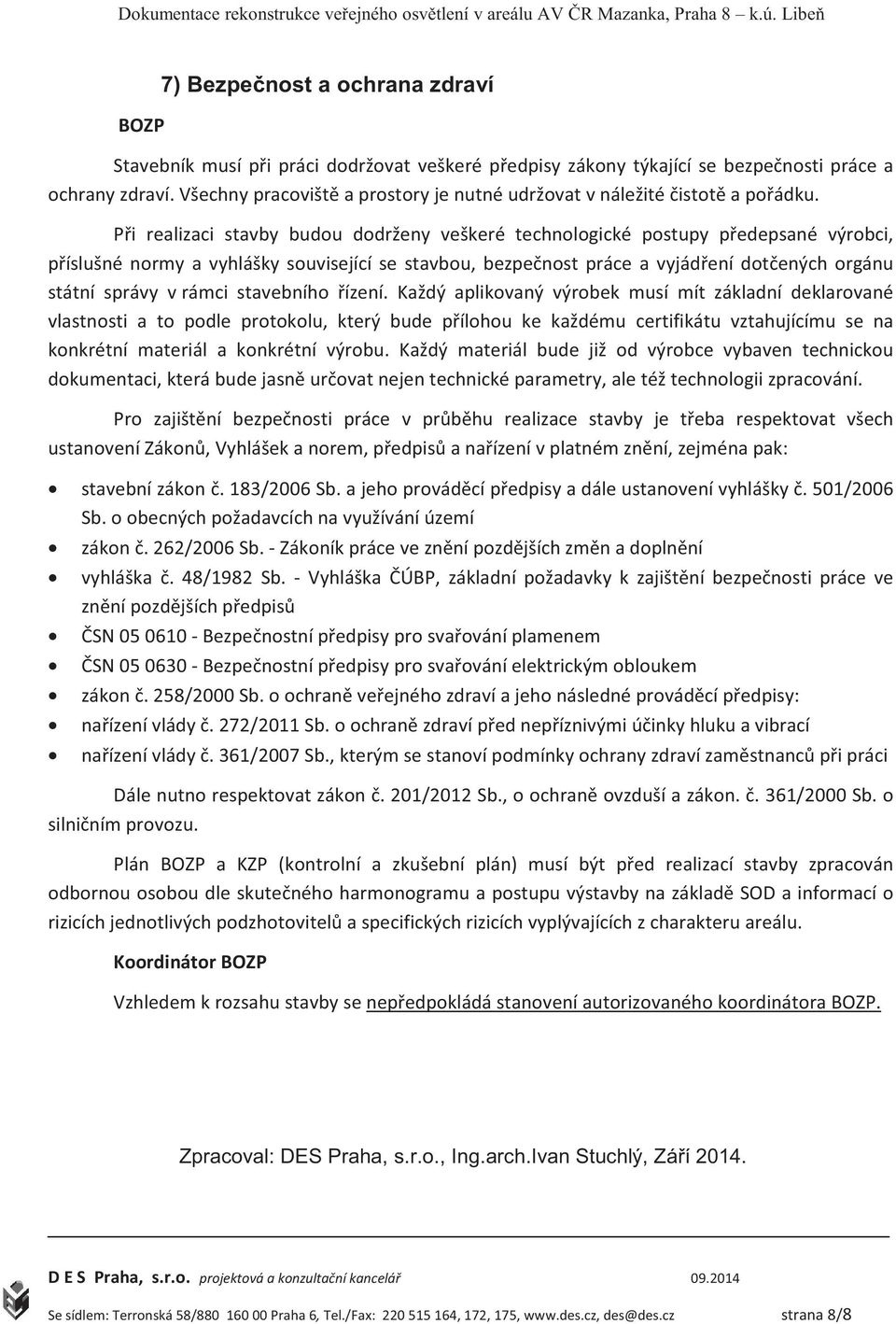

9 7) Bezpenost a ochrana zdraví Zpracoval: DES Praha, s.r.o., Ing.arch.Ivan Stuchlý, Záí 2014.

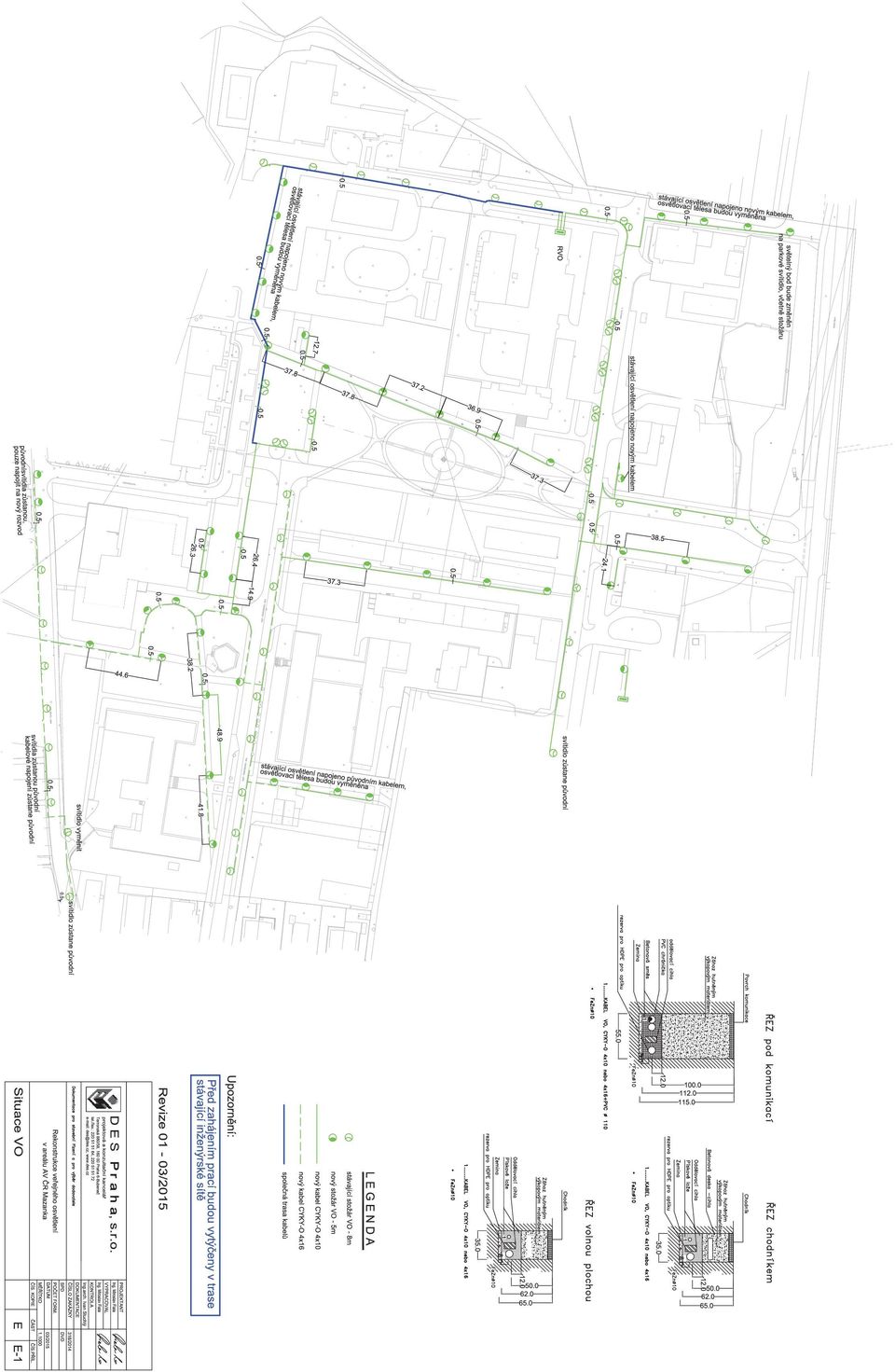

10 -2- Dokumentace rekonstrukce veejného osvtlení v areálu AV R Mazanka, Praha 8 k.ú. Libe Seznam dokumentace A/ Technická zpráva B/ Výkresová ást: E-1 Situace E-2 Schema E-3 Schema RVO E-4 Trasy slaboproudu A/Technická zpráva Podkladem pro zpracování projektu byla studie zpracovaná v kvtnu 2014 p. Marešem. 1/ Základní údaje Napová soustava: 3x400/230 V, 50Hz, TN-C-S Instalovaný píkon /kw/: vtev.1 1,26 vtev.2 1,02 vtev.3 0,84 vtev.4 2,39 celkem 5,51kW

slaboproudu A/Technická zpráva Podkladem pro zpracování projektu byla studie zpracovaná v kvtnu 2014 p. Marešem.

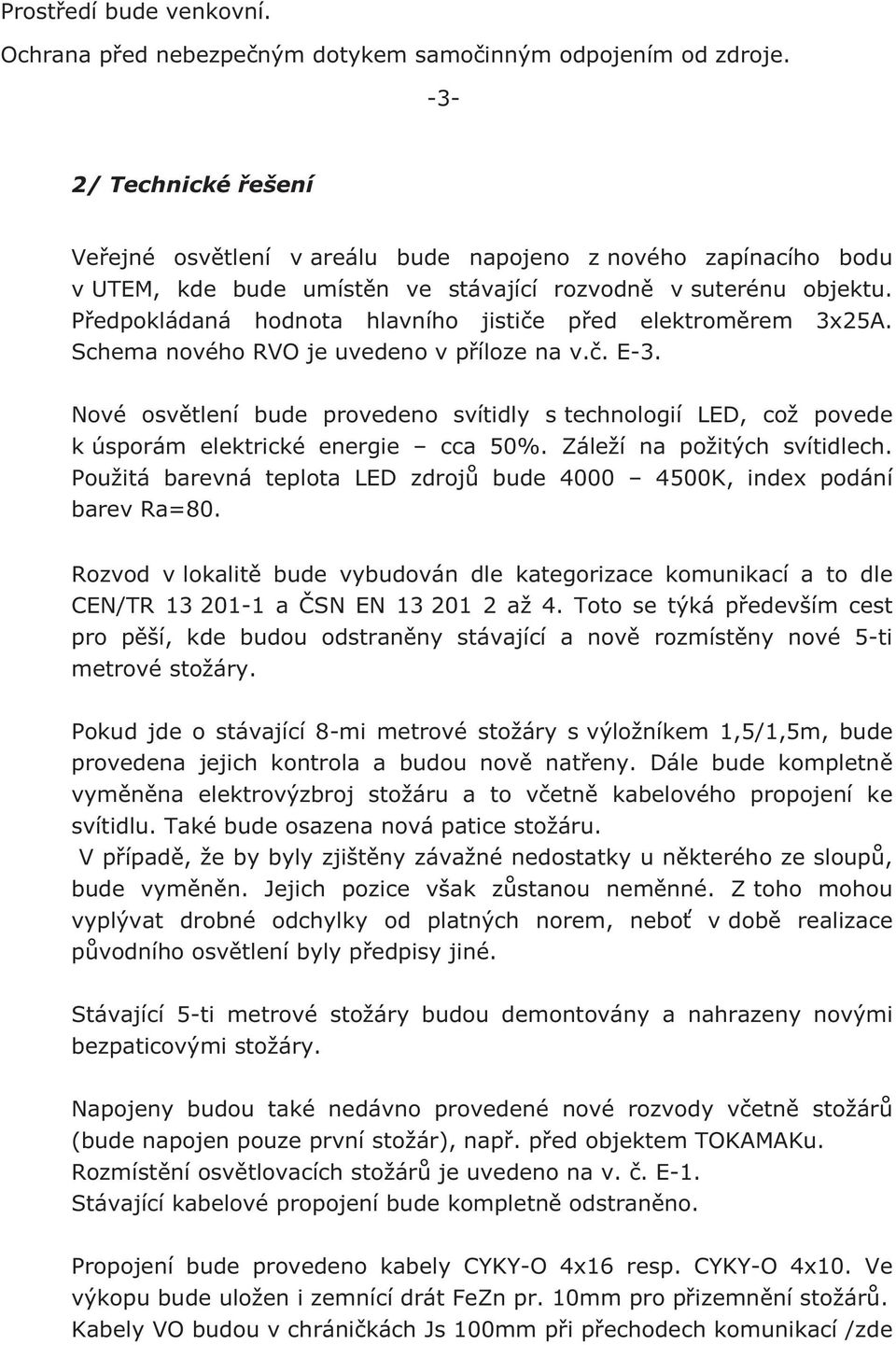

11 Prostedí bude venkovní. Ochrana ped nebezpeným dotykem samoinným odpojením od zdroje. -3-2/ Technické ešení Veejné osvtlení v areálu bude napojeno z nového zapínacího bodu v UTEM, kde bude umístn ve stávající rozvodn v suterénu objektu. Pedpokládaná hodnota hlavního jistie ped elektromrem 3x25A. Schema nového RVO je uvedeno v píloze na v.. E-3. Nové osvtlení bude provedeno svítidly s technologií LED, což povede k úsporám elektrické energie cca 50%. Záleží na požitých svítidlech. Použitá barevná teplota LED zdroj bude K, index podání barev Ra=80. Rozvod v lokalit bude vybudován dle kategorizace komunikací a to dle CEN/TR a SN EN až 4. Toto se týká pedevším cest pro pší, kde budou odstranny stávající a nov rozmístny nové 5-ti metrové stožáry. Pokud jde o stávající 8-mi metrové stožáry s výložníkem 1,5/1,5m, bude provedena jejich kontrola a budou nov nateny. Dále bude kompletn vymnna elektrovýzbroj stožáru a to vetn kabelového propojení ke svítidlu. Také bude osazena nová patice stožáru. V pípad, že by byly zjištny závažné nedostatky u nkterého ze sloup, bude vymnn. Jejich pozice však zstanou nemnné. Z toho mohou vyplývat drobné odchylky od platných norem, nebo v dob realizace pvodního osvtlení byly pedpisy jiné. Stávající 5-ti metrové stožáry budou demontovány a nahrazeny novými bezpaticovými stožáry. Napojeny budou také nedávno provedené nové rozvody vetn stožár (bude napojen pouze první stožár), nap. ped objektem TOKAMAKu. Rozmístní osvtlovacích stožár je uvedeno na v.. E-1. Stávající kabelové propojení bude kompletn odstranno. Propojení bude provedeno kabely CYKY-O 4x16 resp. CYKY-O 4x10. Ve výkopu bude uložen i zemnící drát FeZn pr. 10mm pro pizemnní stožár. Kabely VO budou v chránikách Js 100mm pi pechodech komunikací /zde

Pedpokládaná hodnota hlavního jistie ped elektromrem 3x25A. Schema nového RVO je uvedeno v píloze na v.. E-3.

12 je založena vždy jedna rezervní chránika/ i pi pechodech pších komunikací. Schema propojení VO vetn použitých kabel je uvedeno na v.. E Pi stavb nesmí být nadmrn narušeno životní prostedí a zejména je nutno dodržet základní hygienické podmínky. -hladina hluku ze stavební innosti nesmí pekroit 65 db ve vzdálenosti 2m od dom -pebytená zemina bude prbžn odvážena tak, aby nedocházelo ke zbytenému zneištní vozovek. -pro zamezení zneištní okolí bude výkop co nejdíve po záhozu upraven definitivním povrchem. -vstupy do objekt budou zajištny pomocí lávek se zábradlí, výkopy budou ohraženy a v noci osvtleny. -pi stavb musí být zachován prjezd sanitních a požárních vozidel -musí být zajištn pístup k vodovodním a píp plynovým uzávrm, ke kanalizaním vpustím atd. Dle vyhlášky UBP.324/1990Sb o bezpenosti práce investor pedá dodavateli vyjádení správc existujících podzemních inženýrských sítí. Zajistí vyznaení smrového a hloubkového vyznaení sítí. Ped odevzdáním staveništ investor písemn pedá a dodavatel písemn pevezme vyznaení sít píp. jiných pekážek

-hladina hluku ze stavební innosti nesmí pekroit 65 db ve vzdálenosti 2m od dom -pebytená zemina bude prbžn odvážena tak, aby nedocházelo ke zbytenému zneištní vozovek.

13 -5-3/ Závr Elektroinstalace musí být provedena dle platných SN v dob realizace stavby /zejména SN EN /. Ped uvedením instalace do provozu musí být provedena výchozí revize a zhotovena revizní zpráva. Zpracoval: Ing. Miroslav Fiala, Praha,

Ped uvedením instalace do provozu musí být provedena výchozí

14 Celková situace areálu AV R Širší území u areálu ešené území areálu

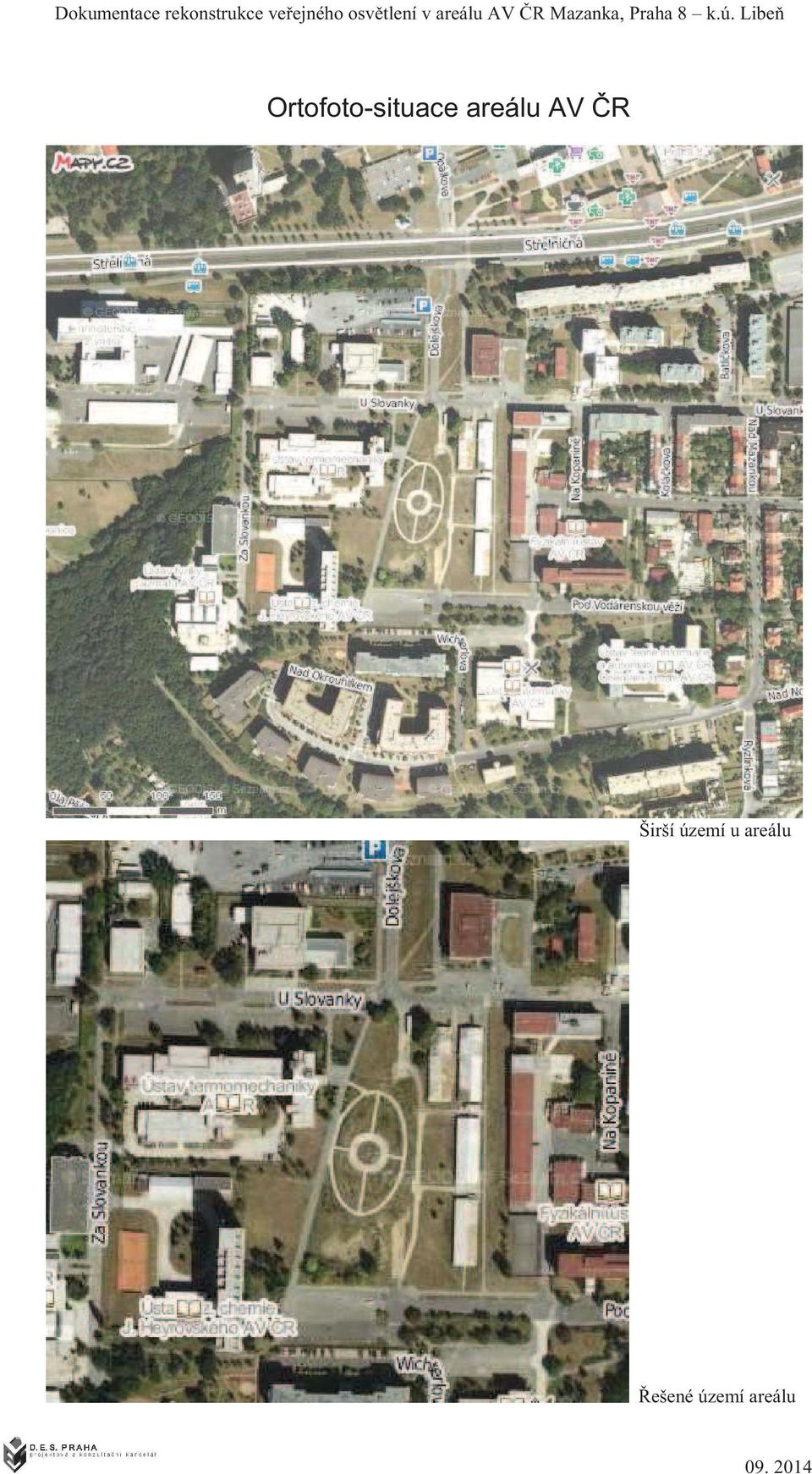

15 Ortofoto-situace areálu AV R Širší území u areálu ešené území areálu
