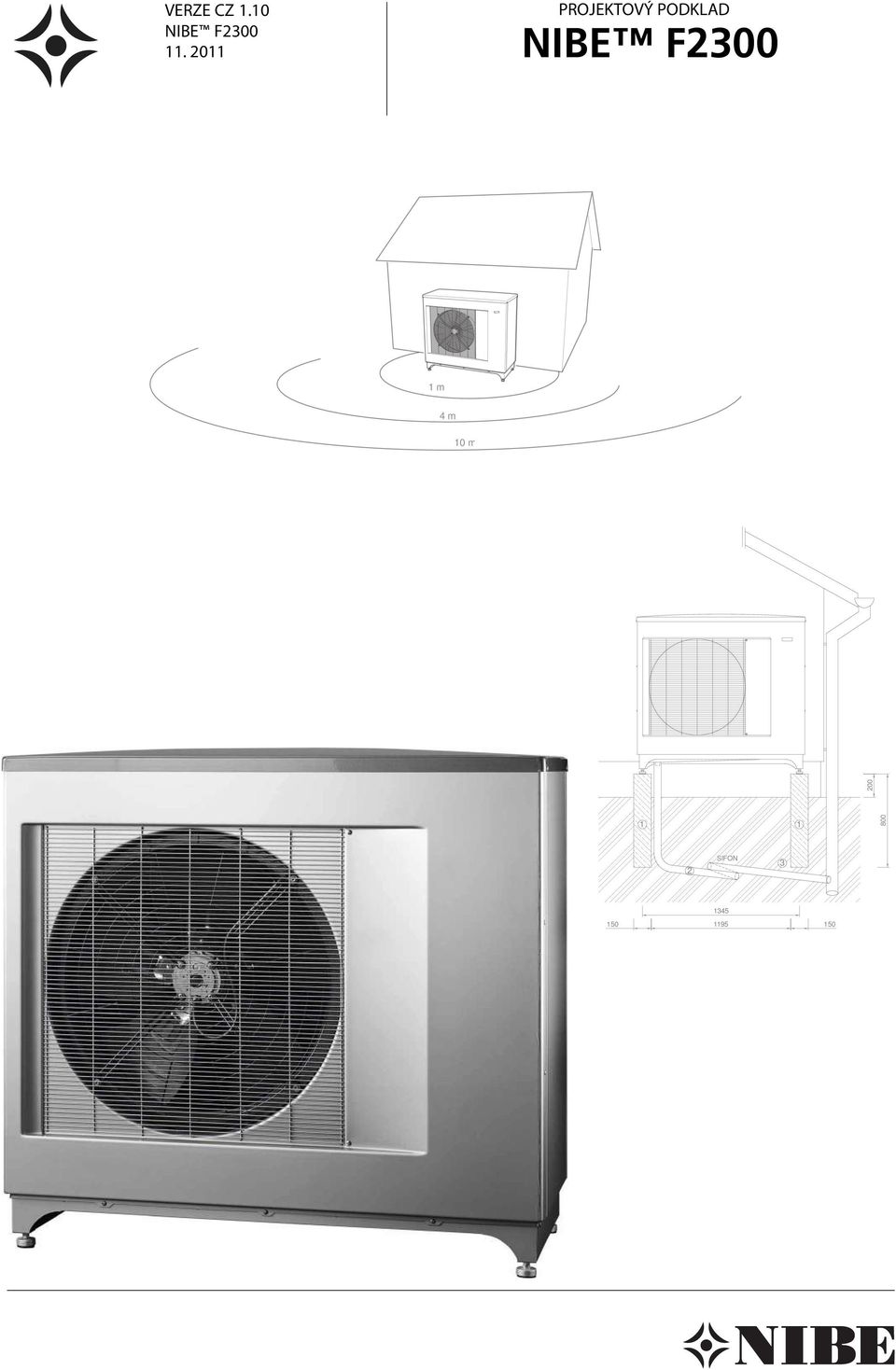

1 LEK LEK VERZE CZ 1.10 VERZE CZ 1.10 SPLIT PROJEKTOVÝ PODKLAD PROJEKTOVÝ PODKLAD SPLIT ACVM 270, AMS 10-8, 12 1 m 4 m 10 m 1 m 4 m 10 m SIFON

2 Obsah Obsah strana 1. Všeobecné informace 3 2. Informace o výrobku Princip funkce tepelného čerpadla, efektivní topný faktor a efektivní příkon 3 3. Technické a energetické parametry 4 4. Rozměry a připojení 6 5. Umístění tepelného čerpadla Základní předpoklady umístění Dispoziční umístění 7 6. Konstrukce tepelného čerpadla Venkovní jednotka Rozvodná skříňka Část elektro přívody k tepelnému čerpadlu Hlavní přívod k Vnější topný kabel KVR Schémata elektrických zapojení Hlučnost ; hladiny akustického tlaku Výpočet hladiny akustického tlaku ve zvolené vzdálenosti Instalace armatur a bezpečnostních prvků Schémata zapojení Zapojení s jednotkou EVP 510 (pevná kondenzace) Zapojení s olejovým kotlem nebo kotlem na pevná paliva s nadřazenou regulací SMO 05 nebo SMO 10 a ohřívačem TV (proměnlivá kondenzace) Zapojení několika s nadřazenou regulací SMO 10 a dvouplášťovým zásobníkem TV (proměnlivá kondenzace) Zapojení s elektrickým/olejovým kotlem (proměnlivá kondenzace) Zapojení s kotlem na dřevo a ohřívačem TV (pevná kondenzace) Zapojení s SMO 05 a elektrokotlem (pohyblivá kondenzace) Komponenty současně dodávané s tepelným čerpadlem Příslušenství (na objednávku) 25 2

3 Všeobecné informace, informace o výrobku 1. Všeobecné informace je systém pro vytápění a ohřev teplé vody pro větší rodinné domy a komerční využití. Systém využívá energii z venkovního vzduchu a předává jí přímo do rozvodů tepla v domě. je vhodný pro všechny druhy otopných soustav s teplovodním systémem vytápění, tedy systém s radiátory, podlahovým, stěnovým nebo kombinovaným vytápěním. Je vhodné pro objekty s tepelnou ztrátou kw. může být instalován jak v novostavbách, tak ve stávajících objektech s původní otopnou soustavou. Je však třeba mít na paměti, že tepelné čerpadlo pracuje s jiným teplotním spádem než tomu bylo u původního zdroje tepla, proto je vhodné dimenze rozvodů a plochu otopných těles ověřit výpočtem. je kvalitní systém, nabízející dlouhou provozní životnost a spolehlivý provoz. 2. Informace o výrobku je kompaktní tepelné čerpadlo, jehož všechny komponenty chladicího okruhu jsou součástí zařízení. Jednotka se přímo připojuje na okruh topné vody bez nutnosti asistence mechanika chladicích zařízení. může být ovládáno řídicím systémem SMO 05 nebo SMO 10 (viz. Příslušenství) nebo jen prostorovým termostatem v případě kombinace se stávajícím zdrojem tepla. Řídicí systém mimo jiné disponuje funkcí ochrany proti zamrznutí topné vody v případě poruchy zařízení. Při instalacích se doporučuje minimální dostupný objem vody v systému alespoň 20 litrů na 1 kw topného výkonu tepelného čerpadla. 2.1 Princip funkce tepelného čerpadla; efektivní topný faktor a efektivní příkon elektrická energie kompresor výparník kondenzátor nízkopotenciální teplo (z okolního prostøedí) vyu itelné teplo expanzní ventil kompresor nasává a stlačuje páry chladiva; elektrická energie potřebná na pohon kompresoru se přemění v teplo, které je odvedeno chladivem do kondenzátoru; kondenzátor výměník tepla, ve kterém dochází ke kondenzaci par chladiva; teplo je předáno topné vodě otopné soustavy; expanzní ventil škrtí kapalné chladivo; nastřikuje chladivo do výparníku; výparník výměník tepla, ve kterém dochází k vypařování chladiva; prostřednictvím ventilátoru, který nasává okolní vzduch je okolnímu prostředí odnímáno nízkopotenciální teplo; chladivo teplonosné médium (chemická sloučenina) vyznačující se schopností cyklicky měnit své skupenství; efektivní topný faktor COP poměr topného výkonu k efektivnímu příkonu jednotky efektivní příkon PE průměrný elektrický příkon jednotky (příkon kompresoru; příkon pro odtávání; příkony pro řídicí, regulační a bezpečnostní zařízení; poměrné příkony ventilátoru a oběhových čerpadel) vyjádřený ve wattech (kilowattech) 3

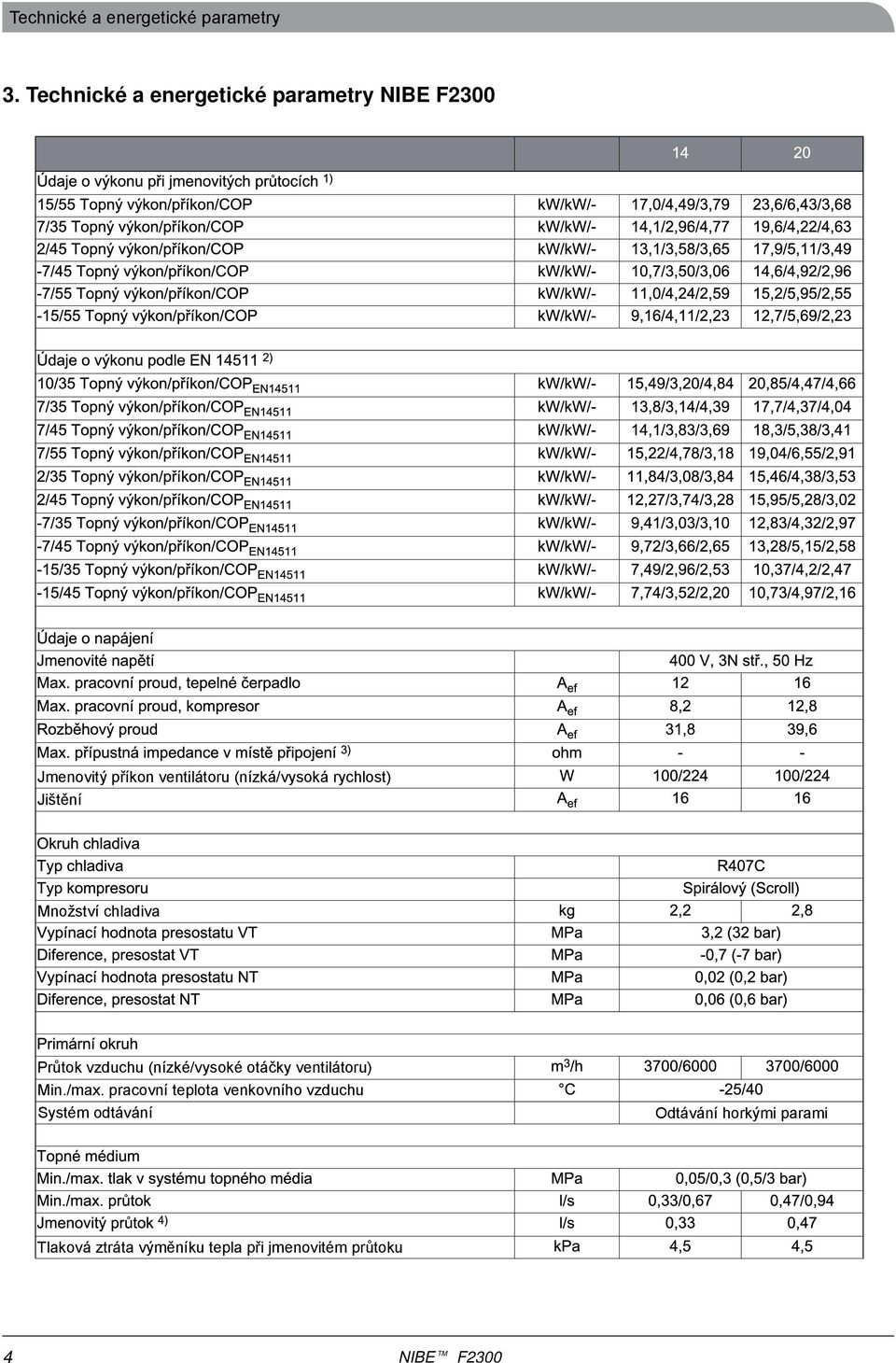

4 Technické a energetické parametry 3. Technické a energetické parametry Jmenovitý příkon ventilátoru (nízká/vysoká rychlost) Jištění Množství chladiva Průtok vzduchu (nízké/vysoké otáčky ventilátoru) Min./max. pracovní teplota venkovního vzduchu Systém odtávání Odtávání horkými parami Tlaková ztráta výměníku tepla při jmenovitém průtoku 4

5 Technické a energetické parametry Technické a energetické parametry

6 Rozměry zařízení 4. Rozměry a připojení UB XL1 XL2 UB1 výstup topného média, G 1 1/4 (Ø 32 mm) vstup topného média, G 1 1/4 (Ø 32 mm) kabelová průchodka, vstupní napájení 6

7 Umístění zařízení 5. Umístění tepelného čerpadla 5.1 Základní předpoklady umístění se umísťuje vně objektu na pevnou vodorovnou základnu, která unese jeho hmotnost, pokud možno na betonové základy; pokud se používají betonové desky, musí ležet na zpevněném povrchu - asfaltu nebo štěrkovém podkladu; betonové základy nebo desky musí být položeny tak, aby byl spodní okraj výparníku ve výšce průměrné sněhové pokrývky v dané oblasti, avšak minimálně 300 mm nad zemí; se nesmí umísťovat ke zdem citlivým na hluk, například v blízkosti ložnice, apod. před umístěním je nutné posoudit, zda svým umístěním v blízkosti hranice pozemků se sousedy nedojde k jejich rušení hlukem se nesmí umísťovat tak, aby mohlo dojít k recirkulaci venkovního vzduchu, tedy k opětovnému nasávání vzduchu již ochlazeného tepelným čerpadlem; mohlo by dojít ke snížení topného výkonu a zhoršení účinnosti zařízení 5.2 Dispoziční umístění je vhodné umístit tak, aby byl umožněn pohodlný servisní přístup. Odstup zadní stěny od objektu by měl být co největší, neboť v zadní části jednotky je umístěn nasávací prostor pro okolní vzduch. Pokud je nutné jednotku umístit co nejblíže k objektu, pak minimální odstup od stěny je 400 mm. Bude-li jednotka umístěna do výklenku, minimální odstup od bočních stěn jednotky je 400 mm. Minimální odstup od dalšího objektu je 3 m od přední části jednotky. Pokud jsou vedle sebe umístěny dvě jednotky, je třeba dodržet minimální vzdálenost mezi nimi 600 mm. se nesmí umísťovat na větrná místa, kde by bylo vystaveno přímým poryvům silného větru. 400 mm Fritt utrymme bakom 400 mm 400 mm 600 mm Minimalt fritt utrymme Fritt utrymme framför 3000 mm Min. avstånd vid användning av flera Minimalt fritt utrymme Při chodu tepelného čerpadla vzniká velké množství kondenzační vody z odtávání tepelného čerpadla, která musí být buď permanentně odváděna do kanalizace či trativodu nebo musí být pod jednotkou zajištěn takový prostor, kde v období zimy nahromaděné množství ledu svým objemem nepřesáhne tento prostor a neohrozí osoby úrazem uklouznutím. Na obrázcích je naznačeno možné uložení na betonové pasy s uvedením jejich minimálních rozměrů. V případě svodu kondenzátu do trativodu je nutno zavést potrubí až do nezámrzné hloubky. Úsek potrubí, který by mohl zamrzat se musí ohřívat topným kabelem; je nutné objednat předizolované potrubí s topným kabelem KVR 10 (viz. Příslušenství). Příslušenství KVR 10 je nutné použít pro uznání záruky na. V případě svodu kondezátu do domu je třeba potrubí opatřit sifonem umístěným v objektu. Hrozí-li riziko závalu sněhem či ledem, je třeba tepelné čerpadlo chránit přesahem střechy či stříškou. 7

8 Umístění zařízení Odvod kondenzátu do nezámrzné hloubky nezámrzná hloubka OBVODOVÁ ZEĎ DOMU 1 1 min min. 360 Odvod kondenzátu do kanalizace min min SIFON betonový pas s armaturou 2. potrubí pro odvod kondenzátu do kanalizace nebo trativodu 3. rostlý terén OBVODOVÁ ZEĎ DOMU min. 400 min min min

9 Umístění zařízení Odvod kondenzátu do domu OBVODOVÁ ZEĎ DOMU 4 SIFON OBVODOVÁ ZEĎ DOMU min. 400 min. 360 Odvod kondenzátu do nezámrzné hloubky - ochrana tepelného čerpadla před sněhem / ledem SNÍH / LED min min STŘÍŠKA nezámrzná hloubka betonový pas s armaturou 2. potrubí pro odvod kondenzátu do kanalizace nebo trativodu 3. rostlý terén 4. předizolované potrubí s topným kabelem KVR 10 OBVODOVÁ ZEĎ DOMU 1 1 min. 400 min. 360 min min

10 Konstrukce tepelného čerpadla 6. Konstrukce tepelného čerpadla 6.1 Venkovní jednotka LEK LEK 10

11 Konstrukce tepelného čerpadla Přípojka, výstup topného média z, G 1 1/4 (Ø32 mm) Přípojka, vstup topného média do, G 1 1/4 (Ø32 mm) 6.2 Rozvodná skříňka LEK 11

12 Část elektro 7. Část elektro přívody k tepelnému čerpadlu 7.1 Hlavní přívod k Hlavní napájecí přívod je veden k. Pro napájení jednotky se používá kabel s pěti vodiči - 3 x fáze, nulový vodič, ochranný vodič. Odkud: domovní rozvaděč vybavený jističem nebo vlastním proudovým chráničem pouze pro tepelné čerpadlo Kam: do místa instalace venkovní jednotky vyvést ze zdi s rezervou podle umístění Součástí dodávky je vstupní napájecí kabel, který je z výroby připojen ke svorkovnici X1. Vně tepelného čerpadla je k dispozici přibližně 1,8 m kabelu. Doporučený hlavní jistič -14 Aktivovaný elektrokotel (EK) s tepelným čerpadlem [kw] bez EK jistič 3 x 16 A/C 3 x 25 A/C 3 x 32 A/C 3 x 40 A/C 3 x 40 A/C 3 x 50 A/C Max. proud na fázi [A] Průřez vodičů [mm 2 ] 2,5 2, Doporučený hlavní jistič -20 Aktivovaný elektrokotel (EK) s tepelným čerpadlem [kw] bez EK Jistič 3 x 16 A/C 3 x 32 A/C 3 x 40 A/C 3 x 40 A/C 3 x 50 A/C 3 x 50 A/C Max. proud na fázi [A] Průřez vodičů [mm 2 ] 2, Poznámka: hodnoty jističů a průřezů vodičů jsou orientační, nezohledňují délku vedení a vliv prostředí; doporučuje se konzultovat s projektantem elektro; Napájecí kabel pro oběhové čerpadlo - pokud není použito vnitřní systémové jednotky EVP 510, je třeba vést od do místa instalace oběhového čerpadla topného systému kabel 3 x 1,5 mm 2 pro napájení tohoto oběhového čerpadla. Komunikační kabel pro SMO 05 a SMO 10 (příslušenství ) - od místa instalace SMO 05 a SMO 10 vést k stíněný kabel 3 x 0,5 mm 2 ; alternativně lze použít ethernet. kabel, není součástí dodávky SMO 05 a SMO 10. Komunikační kabel pro EVP od místa instalace EVP 510 vést k stíněný kabel 3 x 0,5 mm 2 Komunikační kabel pro termostaty, externí alarm, teplotní čidla - specifikace dle projektu, stíněný kabel 2 x 0,5 mm 2 ke každému čidlu nebo kontaktu. Komunikační kabely a vodiče k teplotním čidlům je nutné vést v chráničce a odděleně od kabelů silových (min. 20cm) a vždy počítat s rezervou na připojení uvnitř jednotek! Stínění kabelů je nutné na jedné straně uzemnit. 7.2 Vnější topný kabel KVR 10 (není součástí dodávky; píslušenství - na objednávku) je vybaven svorkovnicí pro vnější topný kabel EB14. Přípojka je chráněna pojistkou 250 ma. Pokud se použije topný kabel jiné délky než 3 m, musí být vyměněna pojistka za jinou s vhodným jmenovitým proudem. Délka [m] Celkový výkon [W] Pojistka (F3) Č. dílu 1 15 T 100 ma/250 V T 250 ma/250 V * 6 90 T 500 ma/250 V T 800 ma/250 V * Nainstalována z výroby 12

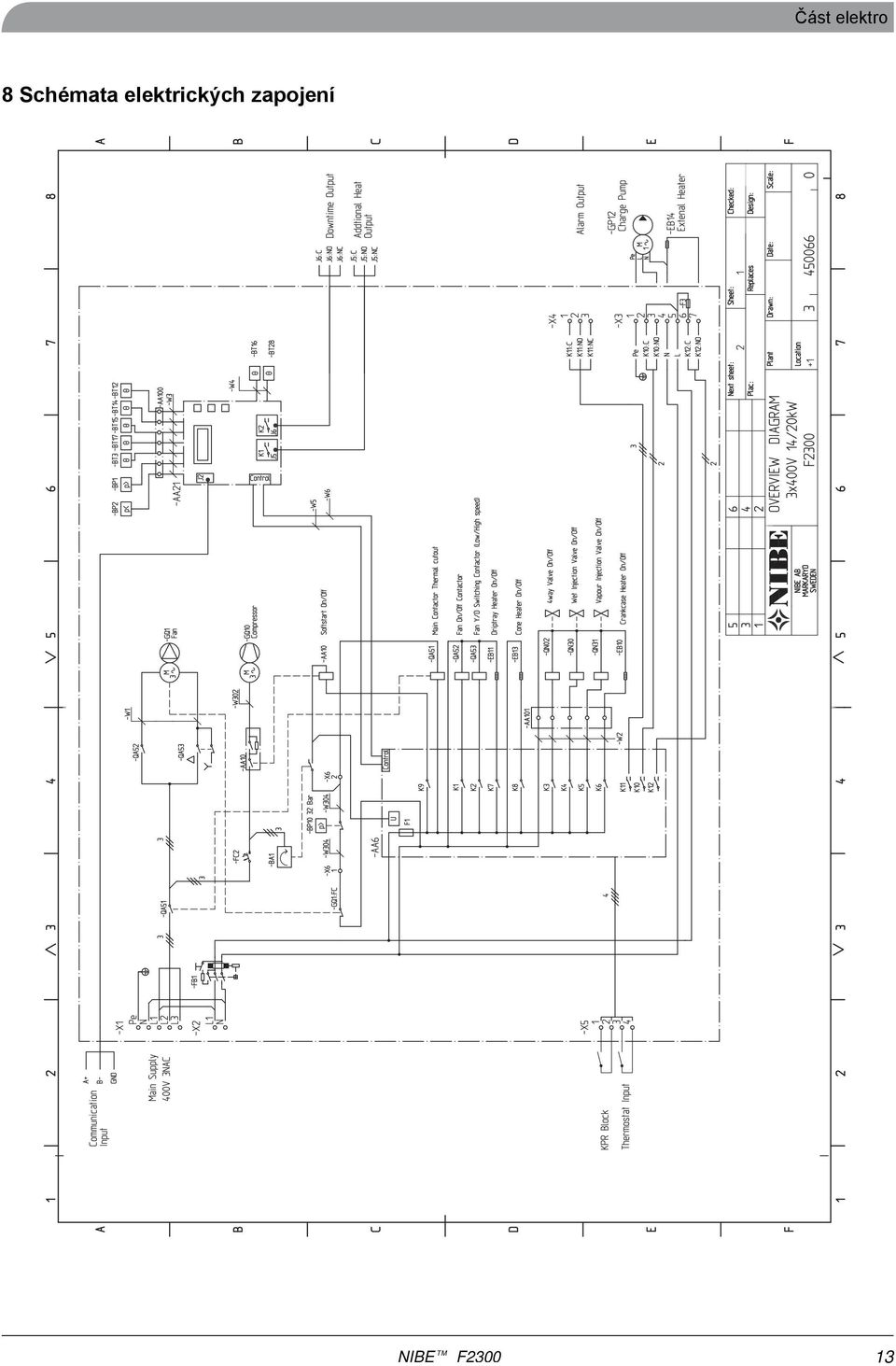

13 Část elektro 8 Schémata elektrických zapojení 13

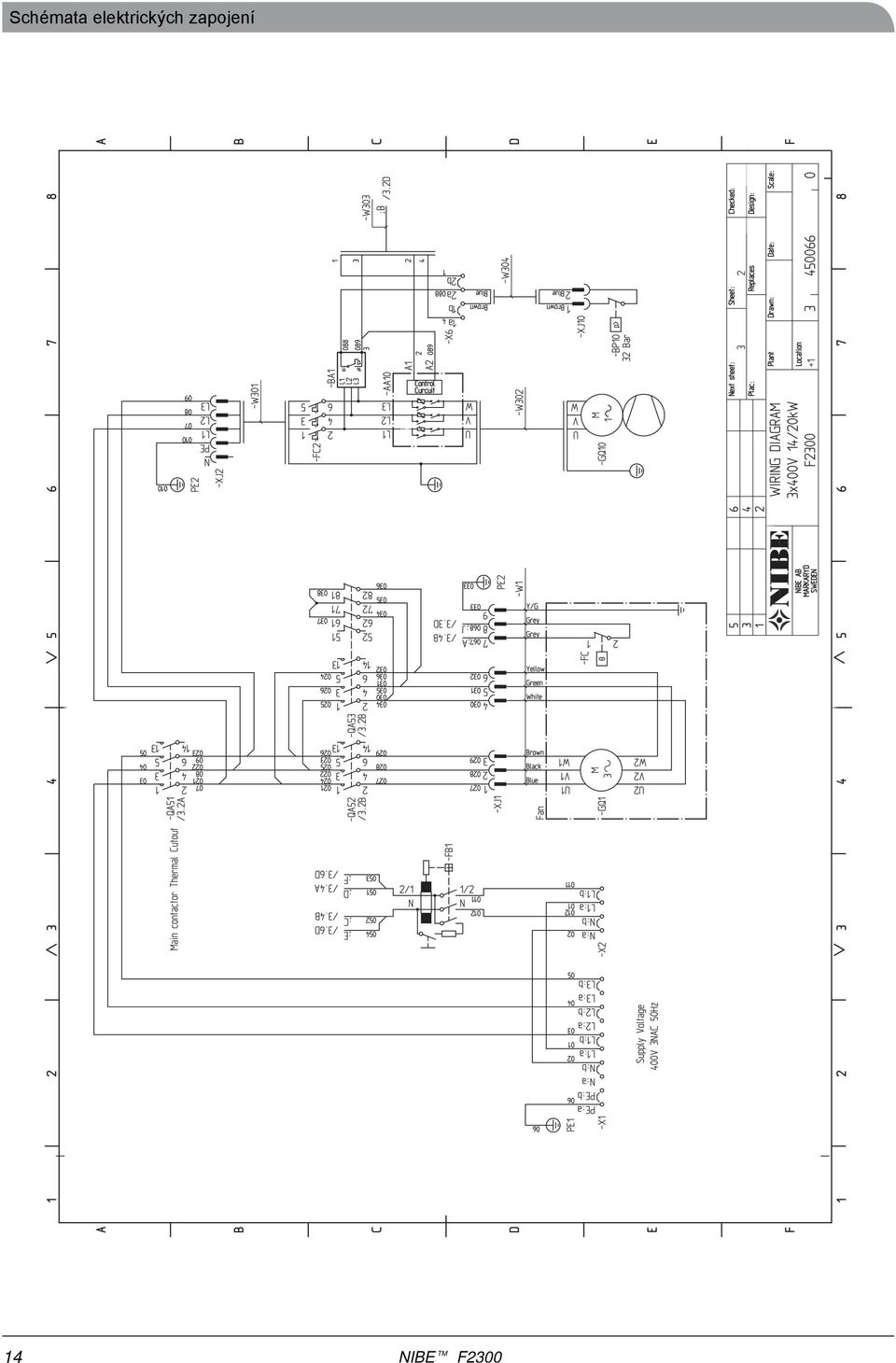

14 Schémata elektrických zapojení 14

15 Schémata elektrických zapojení 15

16 Schémata elektrických zapojení 16

17 Schémata elektrických zapojení Originál Oběhové čerpadlo okruhu tepelného čerpadla 17

18 LEK Hlučnost 9. Hlučnost ; hladiny akustického tlaku se obvykle umisťuje ke stěně domu, která odráží zvuk, což je třeba vzít v úvahu. Proto je třeba najít takové místo u stěny, jehož okolí je nejméně citlivé na hluk. Hladiny akustického tlaku jsou dále ovlivňovány stěnami objektu, jeho dispozičním řešením, rozdíly v nadzemní výšce, vlivem šumu pozadí, atd. proto se musí uvedené hodnoty považovat pouze za informativní. pracuje s nízkou rychlostí ventilátoru v závislosti na okolní teplotě 1 m 4 m 10 m -14 Hladina akustického výkonu podle EN při 7/45; nízká rychlost ventilátoru Hladina akustického výkonu podle EN při 7/45; vysoká rychlost ventilátoru vzdálenost Hladina akustického tlaku; nízká rychlost ventilátoru Hladina akustického tlaku; vysoká rychlost ventilátoru L w (A) L w (A) m 2 m 4 m 6 m 8 m 10 m db(a) ,4 26,9 25 db(a) ,4 38, Hladina akustického výkonu podle EN při 7/45; nízká rychlost ventilátoru Hladina akustického výkonu podle EN při 7/45; vysoká rychlost ventilátoru vzdálenost Hladina akustického tlaku; nízká rychlost ventilátoru Hladina akustického tlaku; vysoká rychlost ventilátoru L w (A) L w (A) m 2 m 4 m 6 m 8 m 10 m db(a) ,4 29,9 28 db(a) ,4 38, Výpočet hladiny akustického tlaku ve zvolené vzdálenosti Příklad: výpočet hladiny akustického tlaku ve vzdálenosti 2 m od tepelného čerpadla L2 (2 m) = L1 (1 m) + 20log(r1/r2) = log(1/2) = 39 db(a) L2 (2 m) hledaná hladina akustického tlaku ve vzdál. 2 m L1 (1 m) hladina akustického tlaku ve vzdál. 1 m r1 vzdálenost 1 m r2 vzdálenost 2 m 18

19 Schémata zapojení 10. Instalace armatur a bezpečnostních prvků Tepelné čerpadlo není vybaveno uzavíracími ani pojistnými ventily. Přívody k tepelnému čerpadlu musí být vybaveny filtrem a vypouštěcím ventilem (vratná voda do TČ), pojistným ventilem (výstup z TČ) a uzavíracími ventily (možnost odpojení TČ od otopné soustavy). Potrubí mezi tepelným čerpadlem a EVP 510 je nutno dobře tepelně zaizolovat. Tepelné čerpadlo není vybaveno expanzní nádobou ani ukazatelem tlaku. Doporučuje se osadit topný okruh tlakoměrem pro kontrolu tlaku (není potřeba, pokud je instalována jednotka EVP 510). 11. Schémata zapojení 11.1 Zapojení s jednotkou EVP 510 (pevná kondenzace) EVP 510 je možné připojit k jednotce EVP 510. pracuje v režimu pevné kondenzace. Pokud není schopno krýt svým topným výkonem potřebu tepla, připojuje se automaticky přídavný zdroj tepla v EVP 510. Pokud klesne venkovní teplota pod teplotu odstávky, dodává veškerý potřebný topný výkon jednotka EVP

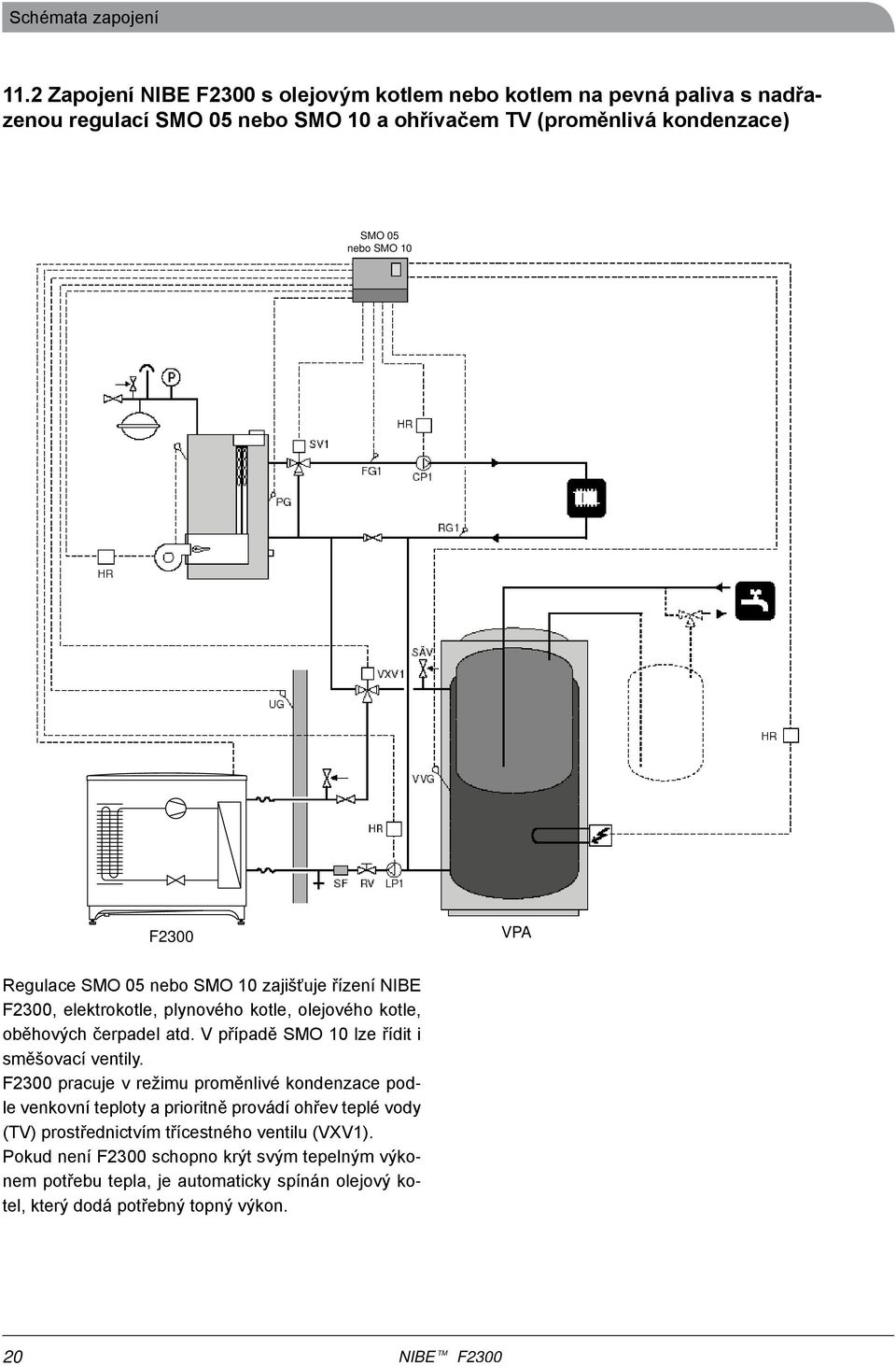

20 Schémata zapojení 11.2 Zapojení s olejovým kotlem nebo kotlem na pevná paliva s nadřazenou regulací SMO 05 nebo SMO 10 a ohřívačem TV (proměnlivá kondenzace) SMO 05 nebo SMO 10 VPA Regulace SMO 05 nebo SMO 10 zajišťuje řízení, elektrokotle, plynového kotle, olejového kotle, oběhových čerpadel atd. V případě SMO 10 lze řídit i směšovací ventily. pracuje v režimu proměnlivé kondenzace podle venkovní teploty a prioritně provádí ohřev teplé vody (TV) prostřednictvím třícestného ventilu (VXV1). Pokud není schopno krýt svým tepelným výkonem potřebu tepla, je automaticky spínán olejový kotel, který dodá potřebný topný výkon. 20

21 Schémata zapojení 11.3 Zapojení několika s nadřazenou regulací SMO 10 a dvouplášťovým zásobníkem TV (proměnlivá kondenzace) SMO VPA Regulace SMO 10 je schopna ovládat a řídit až 9 tepelných čerpadel (maximálně jedno z nich je určeno pro ohřev teplé vody (TV)). Regulace SMO 10 dále řídí spínání elektrického topného tělesa, oběhové čerpadlo, směšovací systém atd. Pozor (!), v tomto případě nelze použít regulaci SMO 05 neboť touto regulací lze ovládat výhradně jen jedno tepelné čerpadlo. pracuje v režimu proměnlivé kondenzace podle venkovní teploty a prioritně provádí ohřev teplé vody (TV) prostřednictvím třícestného ventilu (VXV1). - 1 ohřívá TV. Pokud není schopno krýt svým tepelným výkonem potřebu tepla, je automaticky spínán elektrokotel, plynový kotel, případně olejový kotel, který dodá potřebný topný výkon. Pokud je v provozu bivalentní zdroj (plynový/olejovýkotel), je ohřev TV zajišťován elektrickou topnou spirálou umístěnou v dvouplášťovém zásobníku. 21

22 Schémata zapojení 11.4 Zapojení s elektrickým/olejovým kotlem (proměnlivá kondenzace) je řízeno pokojovým termostatem. pracuje v režimu proměnlivé kondenzace vůči vratné větvi otopného systému. Pokud není schopno krýt svým tepelným výkonem potřebu tepla, je pomocí použité řídicí jednotky spínán přídavný zdroj tepla, který dodá potřebný topný výkon. Pomocí automatického řídicího systému je možné nastavit, aby sepnutí přídavného zdroje tepla bylo blokováno. Příprava TV se provádí pouze pomocí použitého elektrického/olejového bojleru. Pro tuto aplikaci je nutné příslušenství RT

23 Schémata zapojení 11.5 Zapojení s kotlem na dřevo a ohřívačem TV (pevná kondenzace) VPA Kotel na dřevo dodává teplo do dvouplášťového zásobníku/akumulační nádrže VPA. Pokud je v provozu kotel na dřevo, pak v případě, že teplota na termostatu (VT) vzroste, dojde k blokování a elektrického topného tělesa. K opětovnému zapnutí dojde po poklesu teploty na termostatu. Vlastní cirkulaci tepelným čerpadlem je zabráněno zpětným ventilem (BV). 23

24 Komponenty; příslušenství 11.6 Zapojení s SMO 05 a elektrokotlem (pohyblivá kondenzace) CM4 FL2 KA10 EB1 QM31 AA25- BT25 CP11 GP10 QN26 AA25 AA25-AA4 QM32 AA25-BT1 AA25-BT50 FL2 QN10 KA11 EB100 FL10 QM40 RM10 QN51 AA25-BT6 EB20 CP10 VPA QM1 GP12 EB100-HQ1 QN50 Zkratky použité ve schématech: AV CP FS1 HR LP RG uzavírací ventil oběhové čerpadlo teplotní sonda výstupu (součástí SMO) pomocné relé oběhové čerpadlo okruhu teplotní sonda vratné vody do (součástí SMO) RV regulační ventil SF filtr nečistot (součástí dodávky ) SV směšovací ventil SÄV pojistný ventil TV vypouštěcí ventil UG teplotní čidlo venkovní teploty VPA zásobník TV a akumulační nádrž VT termostat pro vytápění VVG teplotní čidlo teplé vody TV Poznámka: Výše uvedená schémata jsou pouze přehledová, aktuální instalace musí být projektovány dle platných norem a ohledem na individuální potřeby zákazníka. 24

25 LEK LEK LEK AJ LEK LEK LEK LEK Komponenty; příslušenství 12. Komponenty současně dodávané s tepelným čerpadlem 13. Příslušenství (na objednávku) LEK LEK VST 20 Regulace teplé vody Trojcestný ventil, DN 32 (11/4 ) Max. doporučený příkon 40 kw Č. dílu AS SMO 10 Řídicí regulace systému Č. dílu AS LEK ELK 15 Elektrokotel 15 kw Č. dílu AS EVP 510 Vnitřní systémová jednotka Č. dílu EVP SMO 05 Řídicí regulace systému Č. dílu AS LEK VPA Ohřívač na teplou vodu s dvojitým pláštěm VPA 300/200 Č. dílu VPA (měděný zásobník) VPA 300/200 Č. dílu VPA (smaltovaný zásobník) VPA 450/300 Č. dílu VPA (měděný zásobník) VPA 450/300 Č. dílu VPA (smaltovaný zásobník) VPAS 300/450 Č. měděného dílu VPS VPAS 300/450 Č. smaltovaného dílu VPS HR 10 VT 10 Pomocné relé Termostat do jímky Č. dílu AS Č. dílu AS VPB Ohřívač teplé vody s plnicí spirálou VPB 500* Č. dílu VPB VPB 750* Č. dílu VPB VPB 1000 Č. dílu VPB *Pouze -14 kw KVR 10 Trubky na odvod kondenzátu, různé délky. V závorkách je uváděna maximální instalační délka KVR 10-10, 1 m (1 m) Č. dílu AS KVR 10-30, 3 m (2,5 m) Č. dílu AS KVR 10-60, 5 m (5 m) Č. dílu AS Komunikační kabel Č. dílu AS Poznámka: další možná příslušenství pro kombinaci s konzultujte s techniky. 25
