1 Příloha č. 2 Technická specifikace předmětu plnění k výběrovém řízení na Dodávku strojů a zařízení, včetně dopravy, instalace a zaškolení Název programu: Registrační číslo projektu: Název projektu: OPPK CZ.2.16/3.3.00/25063 Modernizace truhlářské výroby Název zakázky: Dodávka strojů a zařízení, včetně dopravy, instalace a zaškolení Předmět zakázky: Dodávka strojů Formátovací pila, Srovnávací a tloušťkovací frézka, Olepovačka hran a Olepovačka pro ruční lepení hran a ručních strojů a zařízení, které jsou dále podrobně popsány Název zadavatele: Petr Vinecký IČ zadavatele: Zadavatel požaduje u jednotlivých strojů a zařízení : Stručný popis strojů, včetně technických parametrů a použitých materiálů, vybavení strojů a zařízení a jejich příslušenství, záruční a servisní podmínky. 1. Stacionární stroje Olepovačka hran Olepovací stroj pro olepování rovných přířezů s hranami z PVC a ABS hranou. Požadavky: tuhá konstrukce stroje z oceli a litiny, automatické podávání pásky z návinu či v určených délkách, regulace teploty lepidla v tavné komoře, nanášení lepidla pomocí válečku, Evropský fond pro regionální rozvoj 1

2 automatický posun olepovaných dílců pomocí podávacího pásu, automatické kapování a frézování, s možností rychlého nastavení frézování s rádiusem a s úhlem 45 Příkon 2-3 kw Napětí 380 V Tlak vzduchu 5 6 bar Rychlost posuvu - min. 5 m/min. Tloušťka hrany 0,5 3 mm Tloušťka olepovaného materiálu min mm Olepovačka pro ruční lepení hran Flexibilní ruční olepovací stroj zejména pro zakřivené obrobky s nanášením lepidla pomocí válečku, s regulací teploty lepidla v tavné komoře, s elektrickým pohonem a s plynulou regulací otáček, s výškově nastavitelnou vodící lišta, s možností stacionárního upnutí. Příkon min. 780 W Napětí V Hmotnost: max. 9 kg Regulace pracovní teploty: do 170 C Regulace rychlosti posuvu: 0 3,5 m / min. Tloušťka hrany 0,5 3 mm Výška dílce mm Formátovací pila Dřevoobráběcí stroj pro dělení plošných velkoformátových materiálů s samostatně poháněným předřezovým kotoučem. Robustní ocelová konstrukce stojanu, deska stolu ze silnostěnné broušené litiny. Uložení pilové jednotky v přesném litinovém loži, s plynule nastavitelnou výškou řezu a s plynule nastavitelným úhlem naklopení. Dvojnásobně uložená, vyvážená hřídel. Formátovací stůl s přesným lineárním vedením - opatřen výložníkem s teleskopickým ramenem, osazen pravítkem se dvěma dorazy a s možností řezu v aretované poloze 90 nebo s plynulým nastavením úhlů. Napětí 380 V Výkon motoru - 5,5 PS Otáčky pilové jednotky - min ot/min Náklopná pilová jednotka 90 45, Max. řezná výška - min. 100 mm. Řezná šířka - min. 800 mm Jemně nastavitelné paralelní pravítko Formátovací posuvný stůl, řezná délka - min mm, eloxováno, Výložník - min mm Pravítko výložníku se 2 dorazy - min mm, s natočením ,. Úhlová šablona výložníku Evropský fond pro regionální rozvoj 2

3 Samostatná elektromotoricky poháněná předřezová jednotka o Ø min.100 mm, s možností přesného a jemného nastavení Průměr hrdla pro připojení odsávání v mm ze spodní odsávací hubice/horního odsávacího krytu (průmyslového odsávacího krytu) min.120/50 (80) Hmotnost min. 700 kg Záruční doba na systém posuvného stolu min. 60 měsíců. Srovnávací a tloušťkovací frézka Dřevoobráběcí stroj pro srovnávání a tloušťkování masivního dřeva. Požadavky: masivní litinové žebrované stoly s přesnou aretací v jednotlivých operacích, robustní uložení hoblovací hřídele s možností rychlé výměny hoblovacích nožů, rychlonastavení úběru třísky a s náklopné srovnávací pravítko, připojení dlabačky, odsávací hubice s přírubou pro jednotlivé operace. Napětí 380 V Srovnávací a protahovací šířka - min. 350 mm. Protahovací výška min. v rozmezí mm Délka srovnávacího litinového stolu - min mm. Délka protahovacího stolu - min. 630 mm Výkon motoru - min. 4 PS Hoblovací hřídel min. 3 nožová s rychlou výměnou nožů. Maximální úběr třísky při srovnávání - max. 6 mm. Srovnávací pravítko náklopné v s přesnou aretací, pevným vedením a min. délkou 1100 mm. Připojení dlabačky se sklíčidlem 16 mm Hmotnost min. 450 kg. Výhodou: prodloužení délky stolu stroje pomocí nástavce pracovního stolu 2. Ruční stroje a zařízení Nabídka nesmí obsahovat ruční stroje v hobby provedení!!! Odsávací zařízení Požadavky: celokovové provedení, kvalitní rotor z hliníkové slitiny, vysoký výkon, vysoká odsávací rychlost a kapacita, odpadní vaky v antistatické úpravě. a) s jedním vakem nezbytné příslušenství pro odsávání odřezků hran od olepovacího stroje Odsávací kapacita min m 3 /h Podtlak na vstupu min Pa Odsávací rychlost min. 30 m/s Filtrační plocha min. 1,3 m 2 Připojovací hrdlo 125 mm Napětí 400 V Evropský fond pro regionální rozvoj 3

4 Výkon motoru min. 1 kw Hlučnost max. 82 db Antistatická úprava textilní vak b) se dvěma vaky nezbytné příslušenství pro odsávání prachu, pilin a hoblin od formátovací pily a srovnávací a tloušťkovací frézky. Odsávací kapacita min m 3 /h Podtlak na vstupu min Pa Odsávací rychlost min. 25 m/s Filtrační plocha min. 2,3 m 2 Připojovací hrdlo 150 mm Napětí 400 V Výkon motoru min. 1 kw Hlučnost max. 82 db Antistatická úprava textilní vaky Pístový kompresor nezbytné příslušenství pro provoz olepovacího stroje, pohání kapovací jednotku a zajišťuje odfuk pracovních jednotek. max.přetlak 10 bar plnící množství vzduchu - min. 300 l/min: plnící množství vzduchu - min. 22 m3/hod objem tlakové nádoby l jmenovité otáčky motoru za min. příkon motoru - 3 kw el.napětí 400 V frekvence 50 Hz hlučnost max. 82 db Akušroubovák Bezuhlíkový motor s vysokým výkonem, výkonné Li-Ion akumulátory, plynulé nastavení max. kroutícího momentu, nízká hmotnost, nástavce - excentrický a uhlový, pravý/levý chod. Napětí akumulátoru 14,4 V Volnoběžné otáčky 1./2. rychlost min / Průměr vrtání dřevo/ocel min. 30/15 mm Nastavení krouticího momentu 1./2. rychlost 0,5-8/0,5-6 Nm Max. krouticí moment měkký/tvrdý min. 23/38 Nm Upínací rozsah sklíčidla 1,5 13 mm Evropský fond pro regionální rozvoj 4

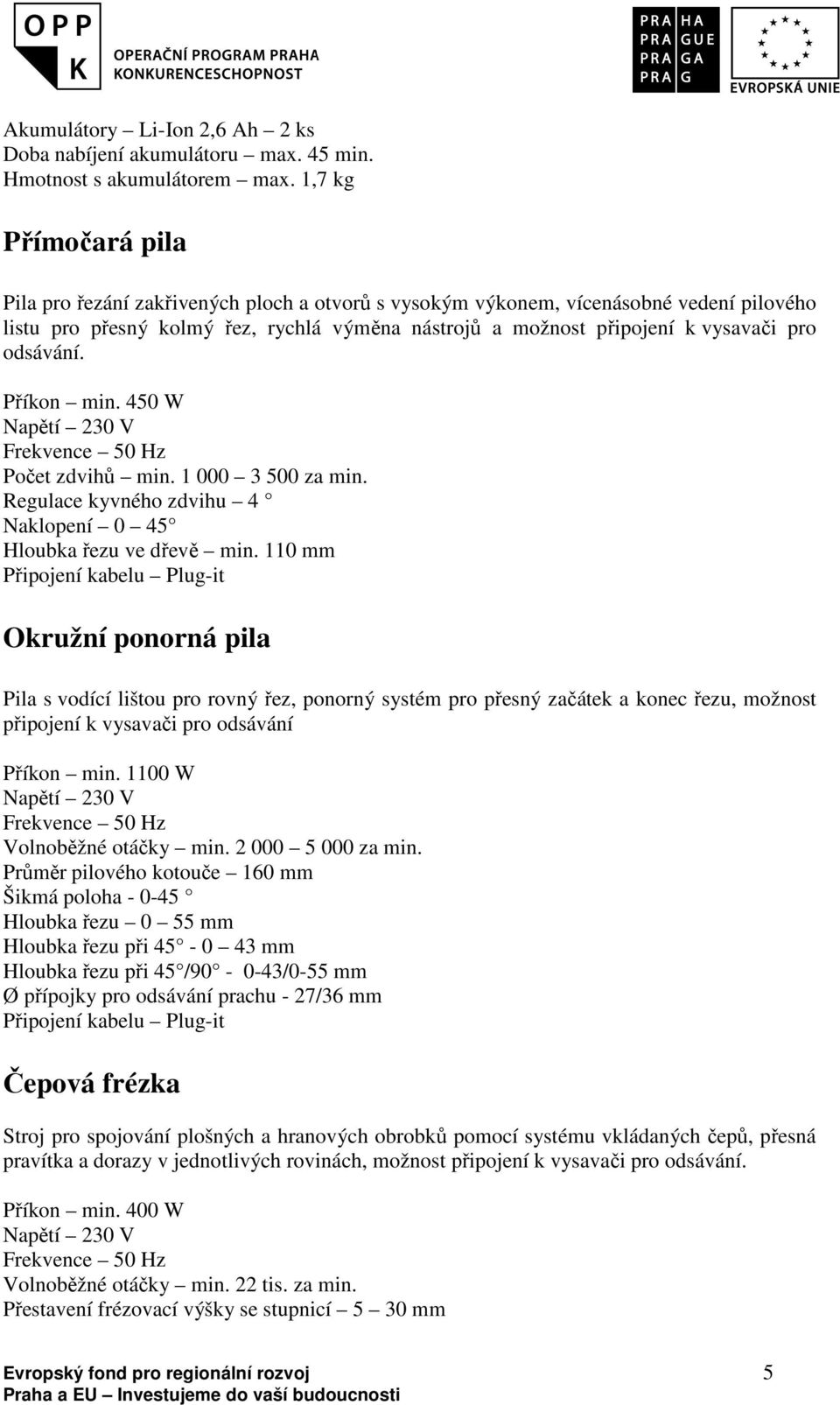

5 Akumulátory Li-Ion 2,6 Ah 2 ks Doba nabíjení akumulátoru max. 45 min. Hmotnost s akumulátorem max. 1,7 kg Přímočará pila Pila pro řezání zakřivených ploch a otvorů s vysokým výkonem, vícenásobné vedení pilového listu pro přesný kolmý řez, rychlá výměna nástrojů a možnost připojení k vysavači pro odsávání. Příkon min. 450 W Počet zdvihů min za min. Regulace kyvného zdvihu 4 Naklopení 0 45 Hloubka řezu ve dřevě min. 110 mm Okružní ponorná pila Pila s vodící lištou pro rovný řez, ponorný systém pro přesný začátek a konec řezu, možnost připojení k vysavači pro odsávání Příkon min W Volnoběžné otáčky min za min. Průměr pilového kotouče 160 mm Šikmá poloha Hloubka řezu 0 55 mm Hloubka řezu při mm Hloubka řezu při 45 / /0-55 mm Ø přípojky pro odsávání prachu - 27/36 mm Čepová frézka Stroj pro spojování plošných a hranových obrobků pomocí systému vkládaných čepů, přesná pravítka a dorazy v jednotlivých rovinách, možnost připojení k vysavači pro odsávání. Příkon min. 400 W Volnoběžné otáčky min. 22 tis. za min. Přestavení frézovací výšky se stupnicí 5 30 mm Evropský fond pro regionální rozvoj 5

6 Hloubkový doraz pro nastavení hloubky frézování Posuvný stupňový doraz Výměnná fréza pro výřezy Frézování ve sklonu Ø přípojky pro odsávání prachu 27 mm Opěrný úhelník Příčný doraz Doraz pro lišty Hranová frézka Frézka pro lícování a zaoblování nalepených hran, s přesným vedením pomocí opěrného stolu s jemným nastavením, možnost připojení k vysavači pro odsávání Příkon min. 700 W Volnoběžné otáčky min za min. Průměr kleštiny mm Max. frézovací hloubka: vertikálně min. 7 mm horizontálně - min. 4 mm Max. šířka frézování min. 12 mm Ø přípojky pro odsávání prachu - 27 mm Přestavitelný frézovací stůl s velkou opěrnou plochou Nastavení hloubky frézování s přesností 0,1 mm Horní frézka Frézka pro falcování, frézování drážek a k profilování lišt a hran s vysokým výkonem a vhodným ergonomickým uspořádám, lehce vyměnitelné kopírovací kroužky a frézovací nástroje, boční doraz pro přesné vedení, lapač třísek a možnost připojení k vysavači pro odsávání Příkon min W Volnoběžné otáčky min za min. Průměr kleštiny - min mm Nastavení hloubky frézování s přesností 0,1 mm Průměr frézy min mm Ø přípojky pro odsávání prachu - 36 (27) mm Ø kopírovací kroužek - 30 mm Lapač třísek Boční doraz Evropský fond pro regionální rozvoj 6

7 Vrtací kladivo Vrtací kladivo pro vrtání kotvících prvků pro montáž, upínání SDS, výkonný pneumatický příklep, plynulá regulace otáček a příklepů, Příkon min. 750 W Volnoběžné otáčky min za min. Počet příklepů min za min. Vrtací výkon do betonu - 24 mm vrtací korunka - 65 mm Hmotnost max. 2,6 kg Prachotěsné upnutí SDS-Plus Stejný točivý moment pro chod doprava i doleva Bezpečnostní kluzná spojka Akku vrtačka Vrtačka s bezuhlíkovým motorem s vysokým výkonem a vysokým kroutícím momentem, vysoké pracovní otáčky, výkonné Li-Ion akumulátory, nízká hmotnost, pravý/levý chod. Napětí 18 V Kapacita akumulátoru - Li-Ion 2,6 Ah 2 ks Převodovka min. 3 rychlosti Volnoběžné otáčky za min. Max. kroutící moment tvrdý/měkký min. 55/37 Nm Rozsah sklíčidla - 1,5-13 mm Hmotnost se sklíčidlem a s akumulátorem max. 1,9 kg Bezkartáčkový elektronicky řízený motor Pásová bruska Bruska pro broušení velkých rovinných ploch, brusný rám, možnost připojení k vysavači pro odsávání. Příkon min W Rychlost pásu při jmenovitém zatížení m/min Šířka pásu mm Brusná plocha x 105 mm Ø přípojky pro odsávání prachu - 27/36 mm Vodicí rám pro plošné broušení Možnost stacionárního upnutí Evropský fond pro regionální rozvoj 7

8 Velkoplošný hoblík Hoblík pro finální úpravu povrchů stavebně truhlářských konstrukcí, dlouhá hoblovací deska a široká hoblovací hlava. Příkon min W Volnoběžné otáčky min za min Šířka hoblíku 170 mm Odběr třísek mm Hoblíková deska min. 500 mm Hmotnost max. 9 kg Pokosová zkracovací pila s podstavcem Pila pro montáže na zkracování stavebně truhlářských konstrukcí, vysoký prořez, jemné nastavení úhlů pokosu a naklopení pilové jednotky, přesné laserové zaměřování, přenosný pracovní podstavec s prodlužovacími rameny s možností pojezdu, možnost připojení k vysavači pro odsávání Příkon min W Volnoběžné otáčky - min za min. Průměr pilového kotouče min. 250 mm Délka řezu 45/90 - min. 200/290 mm Hloubka řezu 45/90 - min. 60/80 mm Úhel sklonu - +/- 47 Úhel úkosu min.47 L/R Ø přípojky pro odsávání prachu 27/36 mm Výška podstavce min. 900 mm Prodlužovací ramena min mm Mobilní průmyslový vysavač Vysavač pro odsávání prachu a pilin od ručních strojů připojených přes automatickou zásuvku, vysoký výkon, zpožďovač vypnutí, vysoké max. výkonové zatížení přístrojové zásuvky, antistatická odsávací hadice. Příkon - min W Plocha filtru min cm² Sací výkon min l / min. Síťový kabel s gumovou izolací min. 7,5 m Evropský fond pro regionální rozvoj 8

9 Objem sběrné nádoby / filtračního vaku - min. 22/20 l Rozměr (D x Š x V) max. 650 x 380 x 550 mm Propojovací přístrojová zásuvka se spínací automatikou a s max. výkonovým zatížením až W Hmotnost max. 15 kg Filtrační sáček pro opakované použití Sací hadice - Ø 27/36 mm., délka min. 3 m, antistatická úprava Hliníkové lešení Lešení pro práci ve výškách na montážích, variabilita a snadná manipulace, hliníkové rámy, boční stabilizátor. Velikost pracovní plošiny min. 150 x 60 cm Max.zatížení pracovní plošiny - min. 160 kg Výška pracovní plošiny min. 295 cm Výška konstrukce min. 410 cm Max.pracovní výška min. 500 cm. Přepravní váha min. 50 kg Paletový vozík Vozík pro manipulaci se stroji a těžkými předměty, vysoká nosnost, výkonná hydraulika, řiditelná kola s měkkým povrchem. Nosnost min kg Celková výška zdvihu min. 150 mm Minimální výška 85 mm Výška úchytu manipulační rukojeti min mm Délka vidlic min mm Šířka mezi vnějšími okraji vidlic min. 500 mm Průměr odvalovacích válečků min. 70 mm Průměr řídícího kola min. 150 mm Úhel natáčení přední vidlice Řiditelná kola s měkkým povrchem. Podpis zadavatele:.. Vinecký Petr Evropský fond pro regionální rozvoj 9
