1 Interkomy Obsah Digitální komunika ní systém VICM 100 VICM 101 CENTRÁLNÍ KOMUNIKA NÍ JEDNOTKA VICM 102 ÍDICÍ JEDNOTKA VICM 103 ROZŠÍ ENÁ KOMUNIKA NÍ JEDNOTKA VICM 104 VNIT NÍ KOMUNIKA NÍ ROZHRANÍ VICM 105 ZÁKLADNÍ KOMUNIKA NÍ JEDNOTKA VICM 106 ROZBO OVACÍ JEDNOTKA VICM 107 JEDNOTKA HLASITÉHO P ÍPOSLECHU VICM 109 Ú ASTNICKÁ P ÍPOJNÁ JEDNOTKA VICM 110 SADA KABELÁŽÍ VICM 120 ÍDÍCÍ JEDNOTKA BEZDRÁTOVÉHO SEGMENTU VICM 125 VOZIDLOVÁ ANTÉNA VICM 180 HOVOROVÁ SOUPRAVA JEDNOTLIVCE VICM 190 MIKROTELEFON ZKUŠEBNÍ ZA ÍZENÍ Z 1545 Digitální interkom VICM 200 VICM 201 CENTRÁLNÍ KOMUNIKA NÍ JEDNOTKA VICM 202 ZÁKLADNÍ KOMUNIKA NÍ JEDNOTKA VICM 203 JEDNOTKA RÁDIOVÉHO ROZŠÍ ENÍ VICM 204 INTERFACE PRO P IPOJENÍ POLNÍHO TELEFONU VICM 210 SADA KABELÁŽÍ Hovorové soupravy jednotlivce VICM 180 HOVOROVÁ SOUPRAVA JEDNOTLIVCE VICM 180.A326-2 HOVOROVÁ SOUPRAVA JEDNOTLIVCE VICM 180.C & VICM 180.D Katalog neobsahuje úplnou nabídku vyráb ných produkt. Pro další informace, prosím, kontaktujte prodejní odd lení: prodej@msp.mesit.cz, tel.: ,

2 Vlastnosti Features

3

4 DIGITÁLNÍ KOMUNIKA NÍ ZA ÍZENÍ VICM 100 UR ENÍ Digitální komunika ní za ízení VICM 100 (dále jen DKZ) je ur eno k nep etržitému hlasovému dorozumívání osádky vozidla pozemního vojska. Pokud je sou ástí vozidla i výsadek, slouží za ízení zárove k hlasové komunikaci výsadku jak mezi sebou, tak ke komunikaci výsadku s trvalou osádkou vozidla. Spojení s výsadkem, vybaveným nap íklad personální radiostanicí PR20 umožní samostatný segment bezdrátového spoje VICM120. Systém umož uje rovn ž p enos dat rychlostí 64 kb/s mezi leny posádky vozidla i mezi vozidly navzájem. P edností systému je snadnost zástavby do r zných typ t žké i lehké bojové techniky tank, obrn ných transportér, lehkých pr zkumných vozidel. Každý ú astník je vybaven komunika ní jednotkou k níž je p ipojena jeho náhlavní souprava. Pomocí p ipojených radiostanic mohou komunikovat posádky jednotlivých vozidel mezi sebou. Komunika ní systém využívá praxí ov enou hv zdicovou strukturu propojení jednotek systému. Její výhodou je to, že p i poruše jedné jednotky bude funkce ostatních komunika ních jednotek a tím i komunika ního systému jako celku pln zachována. SESTAVA A P ÍSLUŠENSTVÍ Souprava digitálního komunika ního za ízení se skládá z jednotlivých sk ín k, propojovací kabeláže a náhlavních souprav, s definovanými funkcemi, které jsou nastavitelné uživatelem. To poskytuje DKZ univerzálnost použití a možnost nejvhodn jší konfigurace pro konkrétní aplikaci. Základními stavebními jednotkami sestavy jsou:

5 VICM 101 Centrální komunika ní jednotka ( Master Communication Unit ) VICM 102 ídicí jednotka ( Control Unit ) VICM 103 Rozší ená komunika ní jednotka ( Extended Communication Unit ) VICM 104 Vnit ní komunika ní rozhraní ( Internal Communication Interface ) VICM 105 Základní komunika ní jednotka ( Basic Communication Unit ) VICM 106 Rozbo ovací jednotka ( HUB ) VICM 107 Jednotka hlasitého p íposlechu ( Loudspeaker Unit ) VICM 109 Ú astnická p ípojná jednotka ( Crew Chest Unit ) VICM 110 Sada kabeláží ( Cabling ) VICM 120 ídící jednotka bezdrátového segmentu ( Wireless Segment Control Unit ) VICM 125 Vozidlová anténa ( Vehicle Antenna ) VICM 180 Hovorová souprava jednotlivce ( Personal Headset ) VICM 190 Mikrotelefon ( Field Telephone ) POPIS VICM 100 je integrovaný digitální komunika ní systém pro vojenská vozidla. Je konstruován na bázi digitálních signálových procesor. Podporovány jsou náhlavní soupravy vybavené systémy ANR, VOX, TTC. Na vozidlech, kde není vysoký hluk okolí, je možné použít náhlavní soupravy bez ANR. Standardn jsou dodávány náhlavní soupravy firmy RACAL Acoustics. Jádrem systému je centrální komunika ní jednotka VICM 101, ke které jsou p ipojeni všichni ostatní ú astníci p es výše uvedené komunika ní jednotky. ZÁKLADNÍ TECHNICKÉ PARAMETRY Napájecí nap tí jmenovité 28 V stejnosm rných provozní 14 V až 35 V Rozsah pracovních teplot pro sk í ky -35 C až +55 C pro náhlavní soupravy -30 C až +55 C skladovacích -40 C až +70 C Vibrace a rázy mezní vibrace 100 m.s -2, Hz mechanický ráz jednotlivý 750 m.s -2, 6 ms mechanický ráz opakovaný 200 m.s -2, 5 až 15 ms Po et ú astník max. 12 (24) Po et p ipojených radiostanic max. 4 Krytí výrobku IP68 podle SN EN , VICM107 - IP51 P ipojení do sít TCP/IP podle IEEE 802.1X 64 kbit/s - 1 rozhraní Frekven ní rozsah audio signálu ± 3 db Elektromagnetická kompatibilita Podle OS až 3400 Hz Za ízení plní požadavky CS 101, CS 114, CS 115, CS 116, RS 101, RS 103, CE 102, RE 102. ZNA ENÍ VARIANT VÝROBK Souprava s konkrétní konfigurací pro konkrétní typ vozidla se ozna uje VICM 100.xx.y, kde ozna ení xx.y za te kou jsou t i íslice ur ující p esn danou soupravu pro konkrétní typ vozidla a sou asn i variantu kabeláže /07/CZ

6 CENTRÁLNÍ KOMUNIKA NÍ JEDNOTKA VICM 101 UR ENÍ Základní funkce sk í ky VICM 101: - rozvod napájení pro ostatní sk í ky DKZ - provádí ízení komunikace mezi pod ízenými jednotkami - umož uje ízení p ipojených radiostanic - umož uje p ipojení diagnostického systému umíst ného na vozidle a polního telefonu - poskytuje datové rozhraní pro p ipojení do sít TCP/IP - provádí test BIT (Built In Test) celého DKZ. - zajiš uje možnost programování módu provozu celého systému. Centrální komunika ní jednotka VICM 101 je jádrem celého systému. K jednotce jsou p ipojeni p es komunika ní jednotky všichni ostatní ú astníci komunikace. Zajiš uje rozvod napájení pro ostatní jednotky. Každá jednotka má sv j vlastní napájecí zdroj. SESTAVA A P ÍSLUŠENSTVÍ Jednotka nemá další p íslušenství. POPIS Na elním panelu sk í ky jsou umíst ny ovládací prvky, informa ní displej, zdí ky pro polní telefon (TELEPHONE) a hlavní vypína celého DKZ (POWER). Ovládací prvky, celkem ty i, mají podobu oto ných p epína. Z nich jsou dva šestipolohové (LINE a PRG) a jeden ty polohový, ozna ený jako LU. Také se zde nachází tla ítko (CHANGE ) pro p ipojení ú astnických sk ín k DKZ.

7 Zde se nachází konektor (POWER) pro p ipojení napájení DKZ. V dolní st n sk í ky je umíst no celkem dev t konektor ve dvou adách. V jedné z nich jsou zleva t i konektory (RADIO A, RADIO B, RADIO C) pro p ipojení radiostanic. Dále se v této ad nachází konektor (RADIO D) pro p ipojení digitální radiostanice a konektor pro p ipojení bezdrátového segmentu pro komunikaci s výsadkem (DCC). V druhé ad se zleva nachází konektory s ozna ením WS - p ipojení diagnostického systému, LC - pro p ipojení VICM 107, DDE - pro p ipojení do datové sít a CATC - servisní ú ely. Vypína em POWER se provádí zapnutí (poloha ON) a vypnutí (poloha OFF) napájení pro DKZ. Tla ítko CHANGE slouží k pohybu v menu p i programování základních funkcí jednotlivých sk ín k. P epína LU (Loudspeaker Unit) umož uje ovládání analogového signálu pro sk í ku VICM 107, která se p ipojuje na konektor ozna ený LC a má ty i polohy: RADIO - p íposlech radiostanic INTERCOM - p íposlech interkomu ALL - p íposlech radiostanic a interkomu dohromady OFF - p íposlech vypnut P epína PRG slouží k základnímu nastavování funkcí pro jednotlivé sk í ky a má sedm poloh: NORMAL - provoz radiostanic bez utajení.není aktivní režim programování interkomu. SECURE - aktivuje signál utajení pro všechny radiostanice PROG - navolení ísla programu, který se má m nit BOX - navolení ísla sk í ky, pro níž se bude m nit nastavení RADIO - navolení radiostanice, u které se zm ní funkce pro zvolenou sk í ku FUNCTION - funkce rdst pro danou sk í ku (P - p íjem, V - p íjem i vysílání, 0 vypnuto) WRITE - uložení nastavení do pam ti jednotky VICM 101 P epína LINE slouží k nastavení p ístupových práv polního telefonu a má šest poloh: INT - polní telefon je ú astníkem interkomu RADIO A - p ístup na radiostanici A RADIO B - p ístup na radiostanici B RADIO C - p ístup na radiostanici C RADIO D - p ístup na radiostanici D CALL - vyzván cí signál k polnímu telefonu ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r 1,8 kg (235,5 x 128 x 100) mm 9 VA / 700 ma ZNA ENÍ VARIANT VÝROBK Ozna ení jednotky je ve tvaru VICM 101, ale v p ípad její modifikace pro konkrétní zástavbu na konkrétní typ vozidla je její ozna ení VICM 101.xx.y, kde ozna ení xx za te kou jsou dv íslice shodné s ozna ením soupravy, pro kterou je tato jednotka modifikována a y zna í jazykovou verzi. ROZM ROVÝ NÁ RTEK /07/CZ

8 ÍDICÍ JEDNOTKA VICM 102 UR ENÍ Základní funkce VICM 102, VICM 102D: - umož uje p ipojení náhlavní soupravy, jak p ímé tak p es VICM 109, - pomocí p epína e MODE ur uje mód provozu - pomocí p epína WORK / MON lze definovat signály pro levé / pravé sluchátko - oto ným p epína em lze regulovat úrove hlasitosti ve sluchátkách p i obou typech p ipojení náhlavní soupravy - ídí retranslaci radiostanic (p epína REBROADCAST) - jednotka VICM 102D umož uje p enos dat p es kom. kanál do centrální jednotky Sk í ka je ur ena pro velitele vozidla nebo pro lena osádky, který má právo m nit módy provozu DKZ podle zvolených program a ídit retranslaci radiostanic. Umož uje každému ú astníku systému nezávislé ízení komunikace a ovládání hlasitosti ve sluchátkách. Umož uje p ístup ke všem ostatním ú astník m komunika ního systému a podle naprogramované priority k radiostanicím na vozidle. Ú astník komunikace má k dispozici dva komunika ní kanály, jeden pro levé a druhý pro pravé komunika ní sluchátko. V p ípad použití n kolika jednotek VICM 102 i VICM 102D v jedné souprav DKZ je aktivní ta, na níž byla naposledy vykonaná volba pomocí p epína MODE a REBROADCAST. SESTAVA A P ÍSLUŠENSTVÍ Jednotka nemá další p íslušenství. POPIS Na elním panelu sk í ky je umíst no šest ovládacích prvk ve dvou adách. Na spodní st n ídící jednotky jsou umíst ny t i konektory (na VICM 102D jsou konektory ty i); pro p ipojení k centrální jednotce - SYSTEM, k ú astnické p ípojné jednotce VICM CCU a konektor pro p ímé p ipojení náhlavní soupravy - HEADSET. tvrtý konektor (jen na VICM 102D) je ur en pro p ipojení k datovému terminálu - DDE.

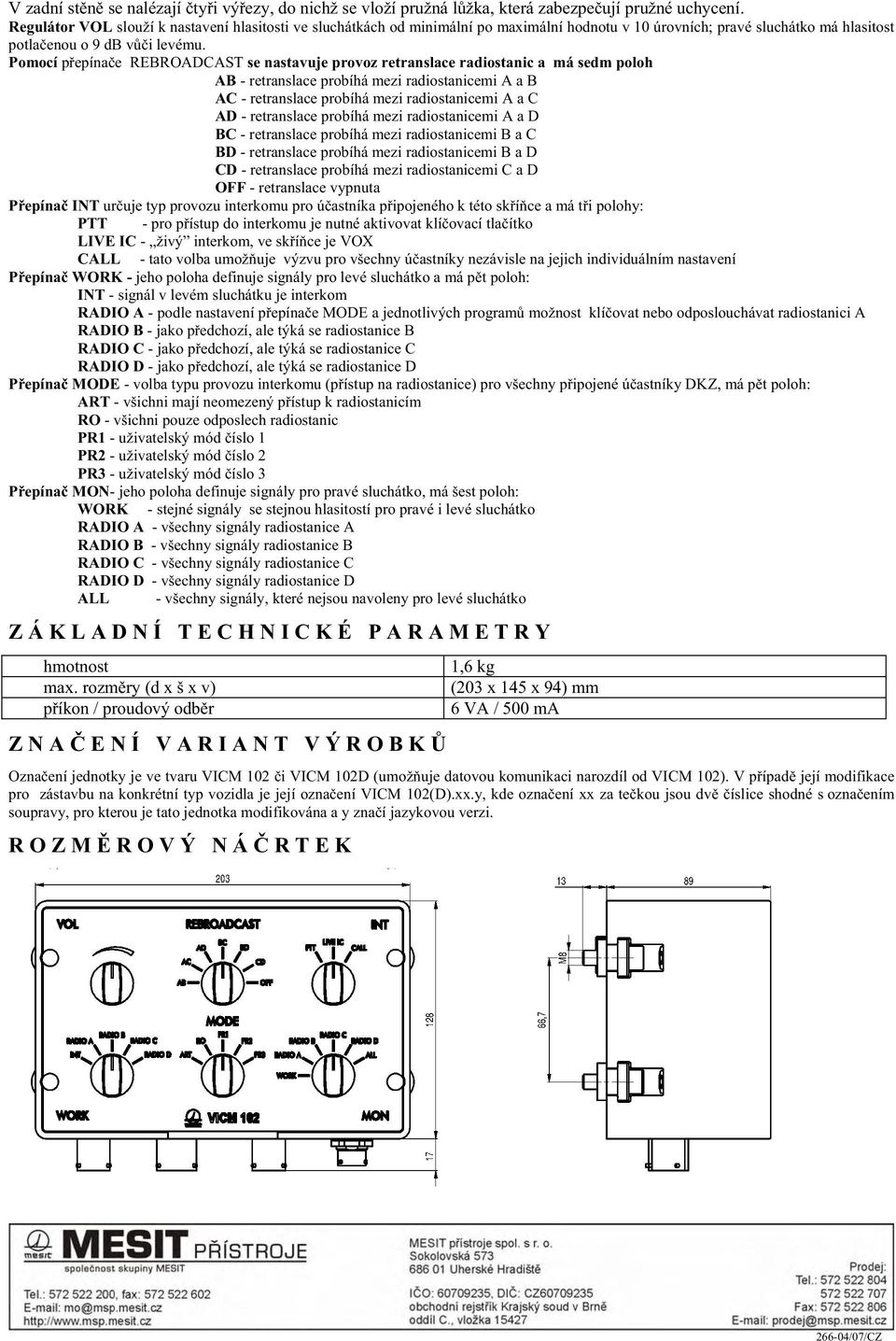

9 V zadní st n se nalézají ty i vý ezy, do nichž se vloží pružná l žka, která zabezpe ují pružné uchycení. Regulátor VOL slouží k nastavení hlasitosti ve sluchátkách od minimální po maximální hodnotu v 10 úrovních; pravé sluchátko má hlasitost potla enou o 9 db v i levému. Pomocí p epína e REBROADCAST se nastavuje provoz retranslace radiostanic a má sedm poloh AB - retranslace probíhá mezi radiostanicemi A a B AC - retranslace probíhá mezi radiostanicemi A a C AD - retranslace probíhá mezi radiostanicemi A a D BC - retranslace probíhá mezi radiostanicemi B a C BD - retranslace probíhá mezi radiostanicemi B a D CD - retranslace probíhá mezi radiostanicemi C a D OFF - retranslace vypnuta P epína INT ur uje typ provozu interkomu pro ú astníka p ipojeného k této sk í ce a má t i polohy: PTT - pro p ístup do interkomu je nutné aktivovat klí ovací tla ítko LIVE IC - živý interkom, ve sk í ce je VOX CALL - tato volba umož uje výzvu pro všechny ú astníky nezávisle na jejich individuálním nastavení P epína WORK - jeho poloha definuje signály pro levé sluchátko a má p t poloh: INT - signál v levém sluchátku je interkom RADIO A - podle nastavení p epína e MODE a jednotlivých program možnost klí ovat nebo odposlouchávat radiostanici A RADIO B - jako p edchozí, ale týká se radiostanice B RADIO C - jako p edchozí, ale týká se radiostanice C RADIO D - jako p edchozí, ale týká se radiostanice D P epína MODE - volba typu provozu interkomu (p ístup na radiostanice) pro všechny p ipojené ú astníky DKZ, má p t poloh: ART - všichni mají neomezený p ístup k radiostanicím RO - všichni pouze odposlech radiostanic PR1 - uživatelský mód íslo 1 PR2 - uživatelský mód íslo 2 PR3 - uživatelský mód íslo 3 P epína MON- jeho poloha definuje signály pro pravé sluchátko, má šest poloh: WORK RADIO A - všechny signály radiostanice A RADIO B - všechny signály radiostanice B RADIO C - všechny signály radiostanice C - stejné signály se stejnou hlasitostí pro pravé i levé sluchátko RADIO D - všechny signály radiostanice D ALL - všechny signály, které nejsou navoleny pro levé sluchátko ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r ZNA ENÍ VARIANT VÝROBK 1,6 kg (203 x 145 x 94) mm 6 VA / 500 ma Ozna ení jednotky je ve tvaru VICM 102 i VICM 102D (umož uje datovou komunikaci narozdíl od VICM 102). V p ípad její modifikace pro zástavbu na konkrétní typ vozidla je její ozna ení VICM 102(D).xx.y, kde ozna ení xx za te kou jsou dv íslice shodné s ozna ením soupravy, pro kterou je tato jednotka modifikována a y zna í jazykovou verzi. ROZM ROVÝ NÁ RTEK /07/CZ

10 ROZŠÍ ENÁ KOMUNIKA NÍ JEDNOTKA VICM 103 UR ENÍ Základní funkce VICM 103, VICM 103D - umož uje p ipojení náhlavní soupravy, jak p ímé, tak p es VICM 109, - pomocí p epína WORK / MON lze definovat signály pro levé / pravé sluchátko - oto ným p epína em lze regulovat úrove hlasitosti ve sluchátkách p i obou typech p ipojení náhlavní soupravy - ur uje mód p ístupu ú astníka do interkomu - jednotka VICM 103D umož uje p enos dat p es komunika ní kanál do centrální jednotky SESTAVA A P ÍSLUŠENSTVÍ Jednotka nemá další p íslušenství. POPIS Na elním panelu se nalézají celkem ty i ovládací prvky ve dvou adách. Na spodní st n jednotky jsou umíst ny t i konektory (na VICM 103D jsou konektory ty i) pro p ipojení k centrální jednotce - SYSTEM, k ú astnické p ípojné jednotce VICM CCU a konektor pro p ímé p ipojení náhlavní soupravy - HEADSET. tvrtý konektor (jen na VICM 103D) je ur en pro p ipojení k datovému terminálu - DDE. Regulátor VOL slouží k nastavení hlasitosti ve sluchátkách od minimální po maximální hodnotu v 10 úrovních; pravé sluchátko má hlasitost potla enou o 9 db v i levému.

11 P epína INT ur uje typ provozu interkomu pro ú astníka p ipojeného k této sk í ce a má t i polohy: PTT - pro p ístup do interkomu je nutné aktivovat klí ovací tla ítko LIVE IC - živý interkom, ve sk í ce je VOX CALL - tato volba umož uje výzvu pro všechny ú astníky nezávisle na jejich individuálním nastavení P epína WORK - jeho poloha definuje signály pro levé sluchátko a má p t poloh: INT - signál v levém sluchátku je interkom RADIO A - podle nastavení p epína e MODE a jednotlivých program možnost klí ovat nebo odposlouchávat radiostanici A RADIO B - jako p edchozí, ale týká se radiostanice B RADIO C - jako p edchozí, ale týká se radiostanice C RADIO D - jako p edchozí, ale týká se radiostanice D P epína MON- jeho poloha definuje signály pro pravé sluchátko, má šest poloh: WORK - stejné signály se stejnou hlasitostí pro pravé i levé sluchátko RADIO A - všechny signály radiostanice A RADIO B - všechny signály radiostanice B RADIO C - všechny signály radiostanice C RADIO D - všechny signály radiostanice D ALL - všechny signály, které nejsou navoleny pro levé sluchátko P ípojná jednotka umož uje p ipojení náhlavních soupravy vybavených systémem ANR ( Active Noise Reduction ). ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r 1,3 kg (155,4 x 125 x 95) mm 6 VA / 500 ma ZNA ENÍ VARIANT VÝROBK Ozna ení jednotky je ve tvaru VICM 103 i VICM 103D (umož uje datovou komunikaci narozdíl od VICM 103), ale v p ípad její modifikace pro zástavbu na konkrétní typ vozidla je její ozna ení VICM 103(D).xx.y, kde ozna ení xx za te kou jsou dv íslice shodné s ozna ením soupravy, pro kterou je tato jednotka modifikována a y zna í jazykovou verzi. ROZM ROVÝ NÁ RTEK /07/CZ

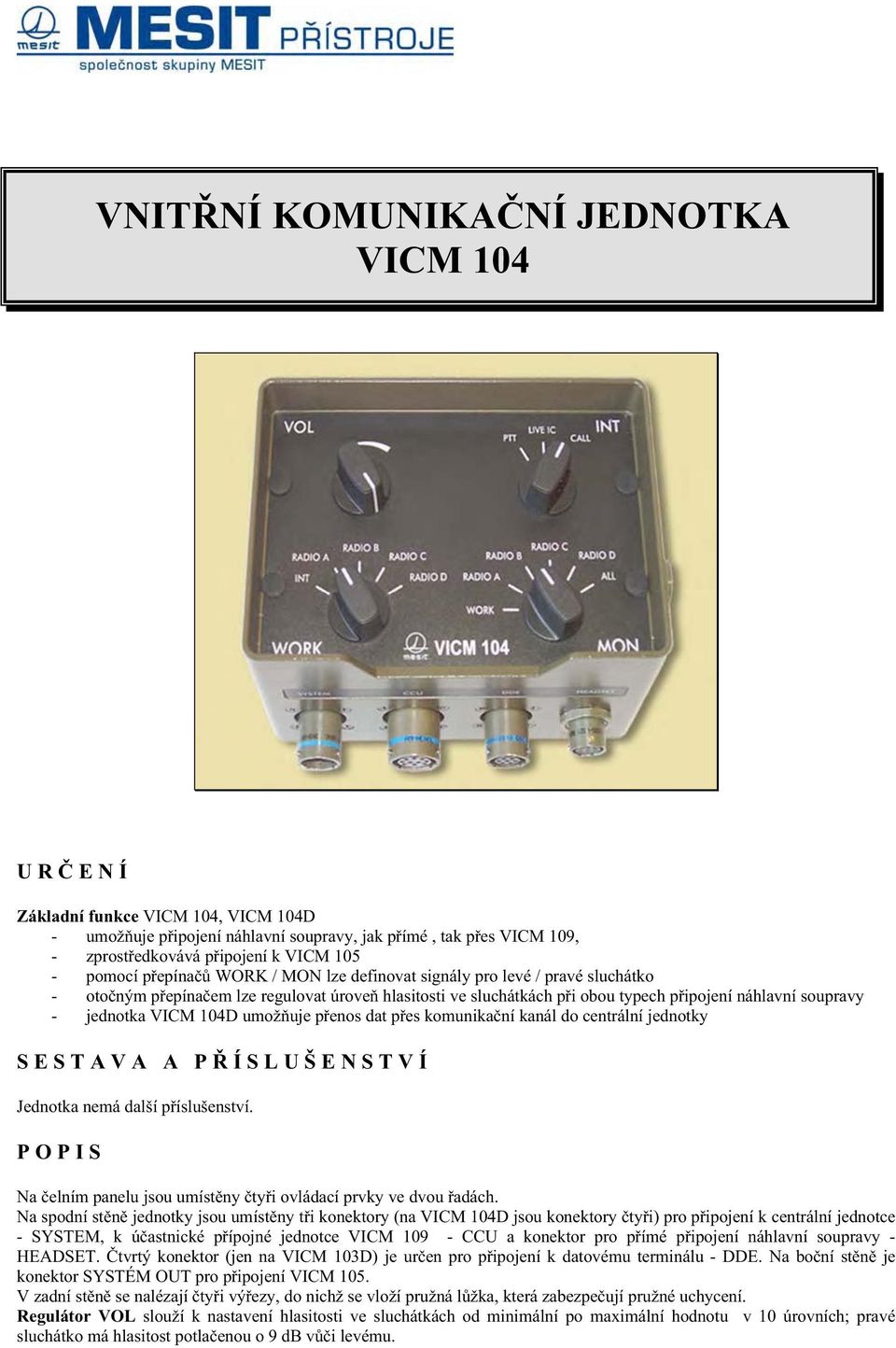

12 VNIT NÍ KOMUNIKA NÍ JEDNOTKA VICM 104 UR ENÍ Základní funkce VICM 104, VICM 104D - umož uje p ipojení náhlavní soupravy, jak p ímé, tak p es VICM 109, - zprost edkovává p ipojení k VICM pomocí p epína WORK / MON lze definovat signály pro levé / pravé sluchátko - oto ným p epína em lze regulovat úrove hlasitosti ve sluchátkách p i obou typech p ipojení náhlavní soupravy - jednotka VICM 104D umož uje p enos dat p es komunika ní kanál do centrální jednotky SESTAVA A P ÍSLUŠENSTVÍ Jednotka nemá další p íslušenství. POPIS Na elním panelu jsou umíst ny ty i ovládací prvky ve dvou adách. Na spodní st n jednotky jsou umíst ny t i konektory (na VICM 104D jsou konektory ty i) pro p ipojení k centrální jednotce - SYSTEM, k ú astnické p ípojné jednotce VICM CCU a konektor pro p ímé p ipojení náhlavní soupravy - HEADSET. tvrtý konektor (jen na VICM 103D) je ur en pro p ipojení k datovému terminálu - DDE. Na bo ní st n je konektor SYSTÉM OUT pro p ipojení VICM 105. V zadní st n se nalézají ty i vý ezy, do nichž se vloží pružná l žka, která zabezpe ují pružné uchycení. Regulátor VOL slouží k nastavení hlasitosti ve sluchátkách od minimální po maximální hodnotu v 10 úrovních; pravé sluchátko má hlasitost potla enou o 9 db v i levému.

13 P epína INT ur uje typ provozu interkomu pro ú astníka p ipojeného k této sk í ce, má t i polohy: PTT - pro p ístup do interkomu je nutné aktivovat klí ovací tla ítko LIVE IC - živý interkom, ve sk í ce je VOX CALL - tato volba umož uje výzvu pro všechny ú astníky nezávisle na jejich individuálním nastavení P epína WORK - jeho poloha definuje signály pro levé sluchátko: INT - signál v levém sluchátku je interkom RADIO A - podle nastavení p epína e MODE a jednotlivých program možnost klí ovat nebo odposlouchávat radiostanici A RADIO B - jako p edchozí, ale týká se radiostanice B RADIO C - jako p edchozí, ale týká se radiostanice C RADIO D - jako p edchozí, ale týká se radiostanice D P epína MON- jeho poloha definuje signály pro pravé sluchátko, má šest poloh: WORK - stejné signály se stejnou hlasitostí pro pravé i levé sluchátko RADIO A - signály radiostanice A RADIO B - signály radiostanice B RADIO C - signály radiostanice C RADIO D - signály radiostanice D ALL - signály, které nejsou navoleny pro levé sluchátko ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r 1,3 kg (171,5 x 125 x 95) mm 6 VA / 500 ma ZNA ENÍ VARIANT VÝROBK Ozna ení jednotky je ve tvaru VICM 104 i VICM 104D (umož uje datovou komunikaci narozdíl od VICM 104). V p ípad její modifikace pro zástavbu na konkrétní typ vozidla je její ozna ení VICM 104(D).xx.y, kde ozna ení xx za te kou jsou dv íslice shodné s ozna ením soupravy, pro kterou je tato jednotka modifikována a y zna í jazykovou verzi. ROZM ROVÝ NÁ RTEK /07/CZ

14 ZÁKLADNÍ KOMUNIKA NÍ JEDNOTKA VICM 105 UR ENÍ Je to základní komunika ní jednotka umož ující p ipojení jedné, dvou nebo t í náhlavních souprav. Základní funkce výrobku - pomocí regulátoru VOL umož uje regulaci hlasitosti - umož uje p ímé p ipojení náhlavní soupravy - poskytuje rozhraní pro p ipojení další sk í ky VICM poskytuje rozhraní pro p ipojení sk í ky VICM 104(D) Jednotka umož uje provád t prvkem VOL volbu hlasitosti p íslušné náhlavní soupravy. Nelze volit typ signálu pro levé a pravé sluchátko, ten je definován jednotkou VICM 101. SESTAVA A P ÍSLUŠENSTVÍ Jednotka nemá další p íslušenství. POPIS Na elním panelu je jeden, dva nebo t i ovládací prvky. Na jednotce je umíst no t i až p t konektor. Dva z nich jsou ur eny pro p ipojení k jednotce VICM 104(D) a VICM 105, jeden (až t i) jsou ur eny k p ipojení náhlavních souprav. V zadní st n se nalézají ty i vý ezy, do nichž se vloží pružná l žka, která zabezpe ují pružné uchycení.

15 ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost 1,3 kg max. rozm ry (d x š x v) (225 x 120,5 x 82,5) mm p íkon / proudový odb r 8 VA / 600 ma pro VICM ZNA ENÍ VARIANT VÝROBK Ozna ení jednotky je ve tvaru VICM 105.xyz, kde x je íslice 1, 2 nebo 3, která ur uje po et možných p ipojení náhlavních souprav, y je íslice 1 bez konektoru OUT-SYSTEM, pozice y je volná s konektorem OUT SYSTEM, z zna í jazykovou verzi. ROZM ROVÝ NÁ RTEK /07/CZ

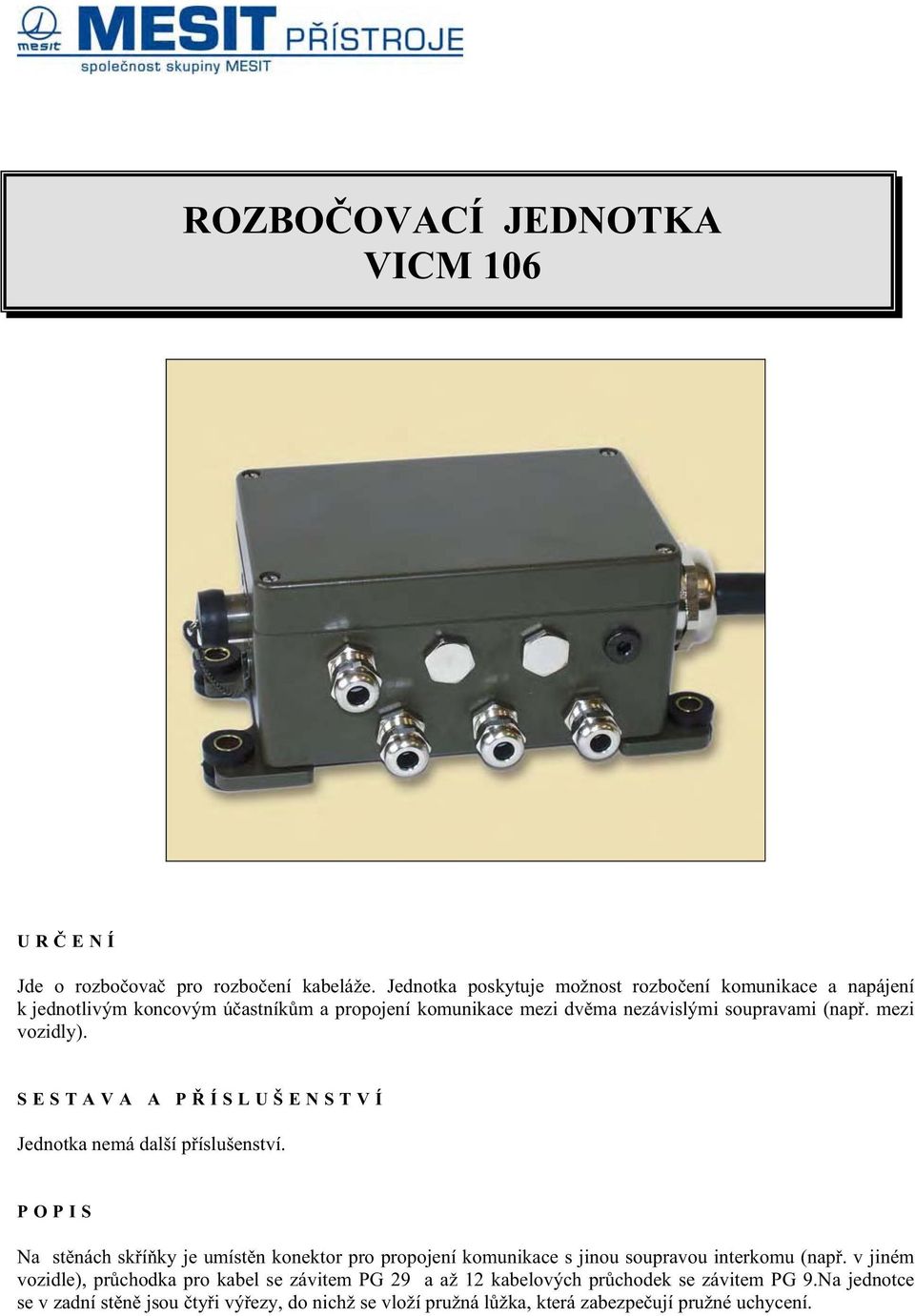

16 ROZBO OVACÍ JEDNOTKA VICM 106 UR ENÍ Jde o rozbo ova pro rozbo ení kabeláže. Jednotka poskytuje možnost rozbo ení komunikace a napájení k jednotlivým koncovým ú astník m a propojení komunikace mezi dv ma nezávislými soupravami (nap. mezi vozidly). SESTAVA A P ÍSLUŠENSTVÍ Jednotka nemá další p íslušenství. POPIS Na st nách sk í ky je umíst n konektor pro propojení komunikace s jinou soupravou interkomu (nap. v jiném vozidle), pr chodka pro kabel se závitem PG 29 a až 12 kabelových pr chodek se závitem PG 9.Na jednotce se v zadní st n jsou ty i vý ezy, do nichž se vloží pružná l žka, která zabezpe ují pružné uchycení.

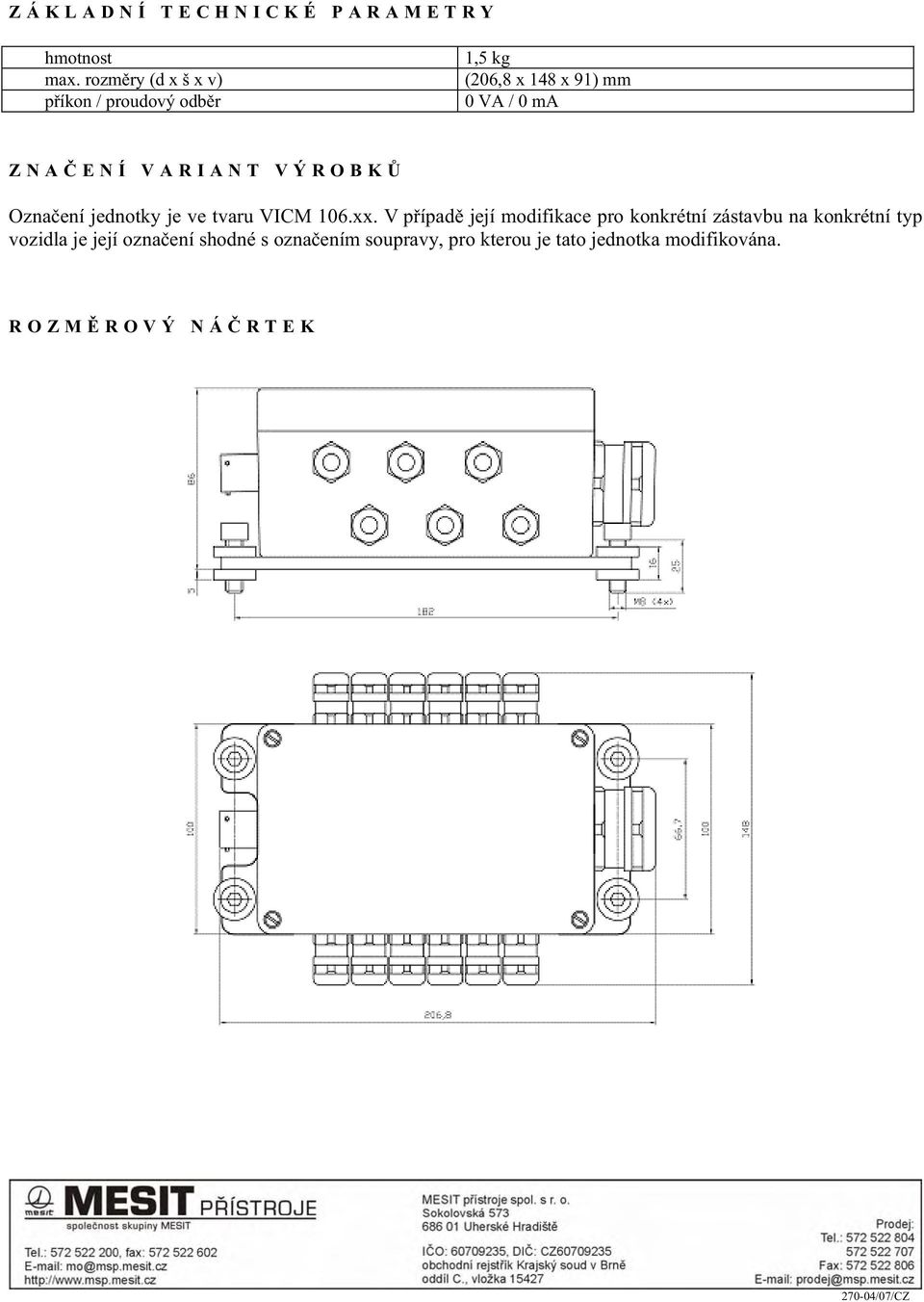

17 ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r 1,5 kg (206,8 x 148 x 91) mm 0 VA / 0 ma ZNA ENÍ VARIANT VÝROBK Ozna ení jednotky je ve tvaru VICM 106.xx. V p ípad její modifikace pro konkrétní zástavbu na konkrétní typ vozidla je její ozna ení shodné s ozna ením soupravy, pro kterou je tato jednotka modifikována. ROZM ROVÝ NÁ RTEK /07/CZ

18 JEDNOTKA HLASITÉHO P ÍPOSLECHU VICM 107 UR ENÍ Jednotka hlasitého p íposlechu je ur ena pro hlasitou reprodukci zvolených signál. SESTAVA A P ÍSLUŠENSTVÍ Jednotka nemá další p íslušenství. POPIS P ipojuje se p ímo k VICM 101. Umož uje len m osádky monitorovat interkom a radiostanice. Základní funkce výrobku - pomocí oto ného p epína e VOL umož uje regulaci hlasitosti - zesiluje navolené nízkofrekven ní signály Jednotka poskytuje možnost provád t regulaci hlasitosti vestav ného reproduktoru. Nelze volit typ signálu. Ten je definován jednotkou VICM 101, ke které je jednotka VICM 107 p ipojena. Reproduktor má výstupní výkon max. 4W. Na spodní st n jednotky je umíst n jeden konektor - pro p ipojení k jednotce VICM 101 SYSTEM. Úrove hlasitosti lze m nit prvkem VOL. Regulátor VOL umož uje regulaci hlasitosti reproduktoru od minimální do maximální úrovn, celkem v 10 krocích. V zadní st n se nalézají ty i vý ezy, do nichž se vloží pružná l žka, která zabezpe ují pružné uchycení.

19 ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r výstupní výkon 1,1 kg (175 x 110 x 85) mm 15 VA / 1000 ma max 4 W ZNA ENÍ VARIANT VÝROBK Ozna ení jednotky je ve tvaru VICM 107.x, kde ozna ení x zna í jazykovou verzi. ROZM ROVÝ NÁ RTEK /07/CZ

20 Ú ASTNICKÁ P ÍPOJNÁ JEDNOTKA VICM 109 UR ENÍ Ú astnická p ípojná jednotka je ur ena pro každého jednotlivého lena trvalé osádky vozidla. Základní funkce výrobku - umož uje klí ovat radiostanici - umož uje dát výzvu všem ú astník m - umož uje volit signály pro levé sluchátko náhlavní soupravy Umož uje ídit komunikaci bez nutnosti p ístupu k nad azeným jednotkám. SESTAVA A P ÍSLUŠENSTVÍ Jednotka nemá další p íslušenství. POPIS Jednotka má trojúhelníkovitý tvar. Jsou na ní umíst ny dva ovládací prvky.umož uje ídit komunikaci bez nutnosti p ístupu k jednotkám VICM 102, VICM 103, VICM 104.

21 Tla ítko KEY umož uje klí ování navolené radiostanice.p epína CONTROL volí signály pro levé sluchátko a zárove radiostanici, kterou je možno klí ovat, má šest poloh: INT - signál v levém sluchátku je interkom RA - signál v levém sluchátku je z radiostanice A RB - signál v levém sluchátku je z radiostanice B RC - signál v levém sluchátku je z radiostanice C RD - signál v levém sluchátku je z radiostanice D CALL - výzva všem ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r 0,2 kg (94,5 x 120,6 x 33) mm 1 VA / 70 ma ZNA ENÍ VARIANT VÝROBK Ozna ení jednotky je ve tvaru VICM 109.x, kde ozna ení x zna í jazykovou verzi. ROZM ROVÝ NÁ RTEK /07/CZ

22 SADA KABELÁŽÍ VICM 110 UR ENÍ Sada se skládá z jednotlivých kabel, jejichž ozna ení je popsáno dále. Jednotlivé kabely propojují sk í ky a další komunika ní jednotky systému mezi sebou. POPIS Signály jsou mezi jednotlivými jednotkami komunika ního systému rozvedeny prost ednictvím jednoduchého kabelu kroucený pár plus dva napájecí vodi e, tedy 4 vodi e. Zna ení jednotlivých kabel : VK a - z xx.yy a - velké A - kabely s analogovým signálem - velké D - kabely s digitálním signálem Kabely VKAz ozna uje kabel p ipojení napájení VICM Kabel napájení ozna uje kabel propojení napájení a analogových signál mezi VICM 104 a VICM kabel propojení napájení a analogového signálu mezi VICM 101 a VICM Kabel odposlechu kabel pro p ipojení diagnostického systému vozidla - Kabel WS kabel pro p ipojení radiostanic A, B, C - Kabel rdst kabel pro p ipojení radiostanice D - Kabel rdst kabel s klí em pro p ipojení náhlavní soupravy - Kabel s klí em (bez klí e)

23 - 8 - kabel pro p ipojení jednotky VICM 190 kabel mikrotelefonu kabel pro p ipojení VICM 125 k VICM 120 Kabely VKDz - 1 -ozna uje kabel pro propojení napájení a komunikace mezi VICM 101 a VICM Kabel systémový kabel pro p ipojení napájení, komunikace a analogových signál k VICM Kabel spirálový kabel propojení komunikace mezi ídící jednotkou bezdrátového segmentu VICM 120 a VICM 101 Kabel VICM kabel p ipojení sk í ky VICM 101 na sí TCP/IP - Kabel TCP/IP kabel pro p ipojení digitální radiostanice D - Kabel modemu Kabel servisní, kabel zkušební kabel pro propojení napájení a komunikace mezi VICM 106 a sk í kami VICM 102, VICM 103, VICM Kabel systémový kabel pro p ipojení datové komunikace kabel datový kabel p ipojení digitální a analogové radiostanice ke konektoru RADIO D kabel rdst. 3 xx - ozna uje délku kabelu v decimetrech, v p ípad kabelu delšího než 99 dm se do ozna ení p idá další íslice.yy - dv íslice, ozna ují soupravu, ve které je kabel použit; u kabel se používá jen v p ípad, že je kabel specifický pro danou soupravu a nem že být použit v jiné. ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost typ. 6,0 kg ZNA ENÍ VARIANT VÝROBK Sada kabeláže se zna í VICM 110.xx.z, kde xx.z jsou t i íslice shodné s ozna ením soupravy VICM 100, pro kterou je tato kabeláž ur ena /07/CZ

24 ÍDICÍ JEDNOTKA BEZDRÁTOVÉHO SEGMENTU VICM 120 UR ENÍ ídicí jednotka VICM 120 zprost edkovává systémovou komunikaci s bezdrátovým segmentem tvo eným osobními radiostanicemi PR20. Základní funkce ur ují p epína e: - P epína WORK definuje signály pro bezdrátový segment - P epína em CHANNEL se nastavují provozní kanály bezdrátového segmentu ídicí jednotka VICM 120 je p ipojena ke dv ma anténám. SESTAVA A P ÍSLUŠENSTVÍ Jednotka nemá další p íslušenství. POPIS Jednotka VICM 120 propojuje jednotku VICM 101 s bezdrátovým segmentem skládajícím se z osobních radiostanic PR20. Jednotka je vybavena ty mi konektory. Konektory ANT1 a ANT2 (provedení SMA) slouží k propojení na dv antény. Konektor SYSTEM je použit k p ipojení jednotky VICM 120 k jednotce VICM 101. Konektor zajiš uje komunikaci a napájení jednotky VICM 120. Programovací konektor PROG slouží k nastavení sítí bezdrátového segmentu a pro servisní ú ely. Nastavení sítí jednotky VICM 120 je provád no prost ednictvím osobního po íta e s programovým vybavením pro konfiguraci sít osobních radiostanic PR20. P ipojení osobního po íta e k jednotce VICM 120 je p es rozhraní USB.

25 Jednotka VICM 120 má dva p epína e. P epína WORK poloha p epína e ur uje komunika ní signály mezi interkomem a bezdrátovým segmentem: INT bezdrátový segment je ú astník interkomu RA p ístup na radiostanici A RB p ístup na radiostanici B RC p ístup na radiostanici C RD p ístup na radiostanici D P epína CHANNEL - poloha p epína e ur uje provozní kanál bezdrátového segmentu: 1 provozní kanál bezdrátového segmentu 1 3 provozní kanál bezdrátového segmentu 3 5 provozní kanál bezdrátového segmentu 5 7 provozní kanál bezdrátového segmentu 7 ZÁKLADNÍ TECHNICKÉ PARAMETRY Hmotnost Max. rozm ry (d x š x v) Jmenovité napájecí nap tí Mezní napájecí nap tí Max. p íkon / proudový odb r Frekven ní rozsah 1.1 kg (155,4 x 91 x 55) mm 28 V 14 V až 35 V 5,6 VA / 200 ma ( ) MHz ZNA ENÍ VARIANT VÝROBKU Ozna ení jednotky je ve tvaru VICM 120x, kde x zna í jazykovou verzi. ROZM ROVÝ NÁ RTEK /08/CZ

26 VOZIDLOVÁ ANTÉNA VICM 125 UR ENÍ Vozidlová anténa VICM125 spolu s ídicí jednotkou bezdrátového segmentu VICM120 a personální radiostanicí PR20 tvo í tzv. bezdrátový segment digitálního komunika ního za ízení VICM100. Anténa je ur ena pro zabezpe ení komunika ního spojení vozidla s výsadkem prost ednictvím personálních radiostanic PR20. Ke zvýšení spolehlivosti spojení jsou na vozidle použity dv antény. SESTAVA A P ÍSLUŠENSTVÍ P íslušenstvím antény jsou držák, kabely a šrouby. POPIS Vozidlová anténa VICM125 je anténou s vertikální polarizací vln. Pracuje v pásmu 2,4 GHz. Je malého, robustního a odolného provedení ur eného k zástavbám na vojenská vozidla jako jsou p edevším tanky a transportéry. Anténa je vybavena konektorem SMA.

27 ZÁKLADNÍ TECHNICKÉ PARAMETRY Max.rozm ry (d x v) 90 x 57 mm hmotnost 150 g polarizace vertikální Kmito tový rozsah MHz Zisk 2 dbi Vstupní impedance 50 Ohm PSV 1,8 : 1 Vyza ovací charakteristika Všesm rová v horizontální rovin Teplotní rozsah -35 až +55 C ROZM ROVÝ NÁ RTEK PRO INSTALACI MONTÁŽNÍ OTVORY /04/CZ

28 HOVOROVÁ SOUPRAVA JEDNOTLIVCE VICM 180 UR ENÍ Hovorová souprava jednotlivce VICM 180 je individuální elektroakustická sestava pro každého ú astníka spojení. Náhlavní souprava MRA 180/1007 je ur ena pro trvalou osádku vozidla. Tuto náhlavní soupravu lze nainstalovat do kukly M2FK150-2x-06-x (letní i zimní). Na levé mušli sluchátka je tla ítko TTC. Souprava se p ipojuje do systému DKZ ke konektoru HEADSET - délka kabelu, který je nedílnou sou ástí náhlavní soupravy, je p ibližn 0,5 m. Konektor na kabelu je tzv. trhací. Pro každé sluchátko je definován vlastní signál. Dále uskute uje p em nu akustického projevu lena osádky na elektrický signál, který je dále zpracováván. P i zmá knutí tla ítka TTC lze p es elektronické obvody vestav né ve sluchátkách odposlouchávat okolní zvuk, p ípadn mít sv j vlastní p íposlech. Souprava má systém ANR - aktivního potla ení hluku okolí. P i p ipojení této náhlavní soupravy p ímo k jednotkám VICM 102 až VICM 105 je nutné použít prodlužovací kabel s klí em VKA-707, aby bylo možné klí ovat radiostanice. Náhlavní souprava MRA 108/M1 je ur ena pro lena p epravovaného výsadku. Na pravé mušli sluchátka je umíst n p epína se t emi polohami: poloha "OFF" - funkce ANR a TTC jsou vy azeny z provozu poloha "ANR" - funkce ANR je aktivována poloha "TTC" - funkce TTC je aktivována Sou ástí p ipojovacího kabelu s tzv. trhacím konektorem je také klí ovací p epína. Souprava se p ipojuje do systému DKZ p es prodlužovací kabel bez klí e VKA-708 ke konektoru HEADSET. Pro každé sluchátko je definován vlastní signál. Náhlavní souprava MRA 3185/1134 je ur ena nap íklad pro lena p epravovaného výsadku. Skládá se z jednoho mikrofonu a jednoho sluchátka. Nemá žádné ovládací prvky. Sou ástí p ipojovacího kabelu s tzv. trhacím konektorem není klí ovací p epína. Souprava se p ipojuje do systému DKZ p es prodlužovací

29 kabel s klí em VKA-710 ke konektoru HEADSET nebo k personální radiostanici.souprava je ur ena pro p ipojení k osobní radiostanici PR 20 a slouží pro komunikaci len výsadku vn vozidla jak mezi sebou, tak s trvalou osádkou vozidla. SESTAVA A P ÍSLUŠENSTVÍ Hovorová souprava jednotlivce se obecn skládá náhlavní soupravy, kukly a dalšího specifického p íslušenství (nap. úložný box), které je na zvláštní objednávku. POPIS Kukla M2FK150-2x-06-x slouží zárove jako ochrana hlavy lena trvalé osádky vozidla. Je konstruována tak, aby umožnila montáž náhlavní soupravy MRA180/1007, která se potom stane sou ástí kukly. Kukla zárove zajiš uje správné posazení sluchátek náhlavní soupravy na hlav. Kukly jsou dodávány ve dvou provedeních, a to letní a zimní. Každé provedení zahrnuje t i velikosti: 1 - obvod hlavy do 56 cm 2 - obvod hlavy cm 3 - obvod hlavy cm Kukla letní M2FK x je ur ená pro používání v teplých m sících. Vnit ní podšívka kukly je tvo ena tenkou látkou.kukla zimní M2FK x je ur ená pro používání v chladných m sících. Vnit ní podšívka kukly je tvo ena kožešinou. ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r 0,5 kg (350 x 222 x 134) mm 3 VA / 150 ma Zna ení variant výrobk VICM 180. x x x x - x íslice ozna ující další p íslušenství specifikované objednávkou íslice ozna ující použité kabely íslice ozna ující velikost kukly íslice ozna ující typ kukly íslice ozna ující typ náhlavní soupravy Vzhledem k rozsahu nabídky a zna ení variant doporu ujeme kontaktovat dodavatele /07/CZ

30 MIKROTELEFON VICM 190 UR ENÍ Mikrotelefon slouží k fonickému dorozum ní ú astníka p ipojeného dvoulinkou ke svorkám FTC na jednotce VICM 101. P ipojený ú astník musí aktivovat klí ovací p epína, aby byl jeho hlas p enášen do systému DKZ. "Vyzván cí" tla ítko slouží k podání výzvy do systému DKZ. Za ízení je napájeno z jednotky VICM 101. P i p epólování napájecího nap tí za ízení neplní funkci, musí se vzájemn zam nit p ipojovací vodi e. Jestliže je aktivováno "vyzván cí" tla ítko, za ízení neplní funkci fonického dorozumívání. Použité p ipojovací vedení musí být symetrické s impedancí 300 ohm. SESTAVA A P ÍSLUŠENSTVÍ Jednotka nemá další p íslušenství. POPIS Mikrotelefon je složen ze sluchátka a mikrofonu, které jsou spojeny pevnou rukojetí. Sou ástí rukojeti je klí ovací p epína. Na spodní stran držáku mikrofonu je umíst no "vyzván cí" tla ítko. Po bocích držáku mikrofonu jsou umíst ny drážky ve vodivém plechu, které slouží k p ipojení vedení k mikrotelefonu.

31 ZÁKLADNÍ TECHNICKÉ PARAMETRY Obousm rná komunikace je po dvou vodi ích, symetrický vstup / výstup: nap tí na svorkách 16 V stejnosm rných výstupní stejnosm rný proud max. 40 ma ší ka p enášeného pásma 300 až 3400 Hz vstupní/výstupní impedance 300 ZNA ENÍ VARIANT VÝROBK Ozna ení mikrotelefonu je ve tvaru VICM 190. V p ípad jeho modifikace pro zástavbu na konkrétní typ vozidla m že jeho ozna ení být VICM 190.xx, kde ozna ení xx za te kou jsou dv íslice up es ující modifikaci /07/CZ

32 ZKUŠEBNÍ ZA ÍZENÍ Z 1545 PRO KONTROLU VICM 100 UR ENÍ Zkušební za ízení Z1545 slouží k ov ení základní funkce jednotlivých komponent digitálního komunika ního za ízení VICM100.XX.X., výjma bezdrátového segmentu VICM120. V p ípad poruchy umož uje identifikaci vadné jednotky systému. Kontrolu je možné provést bu v laboratorních podmínkách nebo p ímo na vozidle a to bez demontáže kontrolované jednotky. SESTAVA A P ÍSLUŠENSTVÍ P íslušenstvím zkušebního za ízení je systémový kabel VKD-615.

33 POPIS Zkušební za ízení Z1545 je koncipováno tak, aby bylo pomocí n j možné ov it základní funk ní parametry všech komponent systému VICM100.XX.X. Za ízení pracuje v poloautomatickém režimu, což snižuje náro nost obsluhy. Stav kontrolovaných parametr je indikován LED diodami na elním panelu Z1545. K za ízení je možné p ipojit také osciloskop pro p esn jší m ení n kterých parametr. Napájení Z1545 je umožn no jednak pomocí stabilizovaného napájecího zdroje a v p ípad kontroly na vozidle p ímo z palubní sít vozidla pomocí napájecího kabelu, který je jeho sou ástí. elní panel je rozd len do n kolika sekcí s ovládacími prvky a p ípojnými konektory. Za ízení je vybaveno konetory SYSTÉM, VICM109, NÁHLAVNÍ SOUPRAVA a VICM105 ZÁKLADNÍ TECHNICKÉ PARAMETRY Max.rozm ry (d x š x v) hmotnost napájení Proudový odb r (170 x 120 x 90 ) mm 1,4 kg 14 až 35 V stejnosm rných max. 500 ma ZNA ENÍ VARIANT VÝROBKU Ozna ení zkušebního za ízení je ve tvaru Z1545. V p ípad jeho modifikace m že být jeho ozna ení Z1545.xx, kde ozna ení xx za te kou jsou dv íslice up es ující modifikaci (jazyková mutace, dopl kové p íslušenství apod). ROZM ROVÝ NÁ RTEK /07/CZ

34

35

36 DIGITÁLNÍ INTERKOM VICM 200 UR ENÍ Digitální interkom VICM 200 je ur en k hlasovému dorozumívání osádky bojového vozidla. Je optimálním ešením pro vozidla s maximálním po tem 8 ú astník. P edstavuje ideální ešení pro tzv. lehká bojová vozidla a pr zkumná vozidla. Každý ú astník je vybaven náhlavní soupravou. K p íslušné komunika ní jednotce mohou být p ipojeni až dva ú astníci. Systém v základní konfiguraci umož uje p ipojení a ízení dvou radiostanic. Další 2 radiostanice lze p ipojit použitím rozši ujících komponent. Spojení se sesedlou osádkou vybavenou personální radiostanicí umožní samostatný segment bezdrátového spoje. Systém umož uje p enos dat rychlostí 64 kb/s. P edností systému je vysoká srozumitelnost v hlu ném prost edí snadné a uživatelsky p átelské ovládání robustní konstrukce, minimalizované vn jší rozm ry digitální zpracování signálu, použity výkonné DSP, FPGA digitální záznam komunikace vysoká spolehlivost možnost pokrýt hrany sk ín k gumovými kryty pro eliminaci možnosti zran ní osádky p enos dat systémem (digitální radiostanice) r stový potenciál (digitální algoritmy pro zvýrazn ní e i) softwarov definovaný systém (možnost uživatelské konfigurace)

37 SESTAVA A P ÍSLUŠENSTVÍ Souprava digitálního interkomu se skládá z jednotlivých sk ín k, propojovací kabeláže a hovorových souprav jednotlivce. To poskytuje interkomu univerzálnost použití a možnost nejvhodn jší konfigurace pro konkrétní aplikaci. Základními stavebními jednotkami sestavy jsou: VICM 201 Centrální komunika ní jednotka VICM 202 Základní komunika ní jednotka VICM 210 Sada kabeláží VICM 180 Hovorová souprava jednotlivce Rozši ujícími prvky jsou: VICM 203 Jednotka rádiového rozší ení VICM 204 Interface pro p ipojení polního telefonu VICM 205 Interface pro diagnostický systém VICM 206 P ípojný bod do sít LAN VICM 207 Jednotka p íposlechu VICM 209 Osobní jednotka VICM 120 ídící jednotka bezdrátového segmentu VICM 125 Vozidlová anténa PR 20 Osobní radiostanice POPIS Digitální interkom VICM 200 je hlasový a datový komunika ní systém pro maximáln 8 ú astník. Zpracování signálu je realizováno na bázi digitálních signálových procesor. Podporovány jsou náhlavní soupravy vybavené systémy VOX, TTC a ANR nebo bez nich. Jádrem systému je centrální komunika ní jednotka VICM 201. V interkomu je implementován test integrity systému (Buit-In-Test). Interkom má funkci digitálního záznamu komunikace, lze implementovat algoritmy pro zvýrazn ní e i, bezdrátové klí ování PTT a jiné. Systém umož uje spolupráci s interkomem VICM 100. Pro kontrolu systému lze dodat zkušební za ízení Z ZÁKLADNÍ TECHNICKÉ PARAMETRY Napájecí nap tí jmenovité 28 V stejnosm rných (modifikace 12 V) provozní 14 V až 35 V Rozsah pracovních teplot pro sk í ky -35 až +60 C pro náhlavní soupravy -25 až +55 C skladovacích -40 až +70 C Vibrace a rázy mezní vibrace 100 m.s -2, Hz mechanický ráz jednotlivý 750 m.s -2, 6 ms mechanický ráz opakovaný 200 m.s -2, 5 až 15 ms Po et ú astník max. 8 Po et p ipojených radiostanic max. 2 (4) Krytí výrobku IP68 podle SN EN P ipojení do sít TCP/IP podle IEEE 802.1X 64 kbit/s - 1 rozhraní Frekven ní rozsah audio signálu ± 3 db 300 až 3400 Hz Elektromagnetická kompatibilita Za ízení plní požadavky CS 101, CS 114, CS 115, CS 116, RS 101, RS 103, CE 102, RE 102. podle MIL-STD-461E Zna ení variant výrobk Souprava s konkrétní konfigurací pro konkrétní typ vozidla se ozna uje VICM 200.xx.y, kde ozna ení xx.y za te kou jsou t i íslice ur ující p esn danou soupravu pro konkrétní typ vozidla /09/CZ

38 CENTRÁLNÍ KOMUNIKA NÍ JEDNOTKA VICM 201 UR ENÍ Centrální komunika ní jednotka VICM 201 je jádrem celého systému. K jednotce jsou p ipojeni p es komunika ní jednotky všichni ostatní ú astníci komunikace. Každá jednotka má sv j vlastní napájecí zdroj. Základní funkce sk í ky VICM 201: - plní ídící funkci systému a zabezpe uje rozvod napájení pro ostatní sk í ky - umož uje p ipojení 3 jednotek systému porty COM1, COM2 a COM3 - umož uje p ipojení 2 radiostanic - umož uje p ímé p ipojení 2 ú astník a ízení 2 p ipojených radiostanic v etn automatické retranslace - provádí pevnou centrální volbu p ístupu VOX nebo PTT do interkomu - provádí test BIT (Built In Test) celého systému a v p ípad poruchy generuje optický signál (rozsvícení LED) - zajiš uje ovládání hlasitosti p ipojených ú astník a volbu jeho pracovního a monitorovacího kanálu - prioritní volání (CALL) - možnost programování módu provozu celého systému - možnost dopln ní záznamu provozní komunikace v délce cca. 2 hodin nebo dle požadavku (bez pauz)

39 SESTAVA A P ÍSLUŠENSTVÍ S jednotkou je standardn dodávána upev ovací sada pro zástavbu na objektu. Sk í ku je možné vybavit vrchním nárazovým gumovým dílcem. Dalším volitelný p íslušenstvím je bezdrátové klí ovací tla ítko. POPIS Na elním panelu sk í ky jsou umíst ny ovládací prvky, které mají podobu oto ných a pá kových p epína. Vypína em ON-OFF se provádí zapnutí celého interkomu. P epína em REB se pro radiostanice zapíná automatické ízení retranslace. Pro ízení režimu komunikace v celém interkomu se používá p epína VOX PTT. P epína e VOL 1 a VOL 2 slouží k individuálnímu nastavení hlasitosti signálu obou ú astník. P epína WORK 1 MON 1 slouží ú astníkovi.1 k volb režimu pracovní a monitorovací komunikace v interkomu a nastavení p ístupu na radiostanice. P epína má jedenáct poloh: WORK 1 INT - je ú astníkem interkomu WORK 1 RA - p ístup na radiostanici A WORK 1 RB - p ístup na radiostanici B WORK 1 RC - p ístup na radiostanici C WORK 1 RD - p ístup na radiostanici D MON 1 INT - je ú astníkem interkomu a zárove odposlech p ipojených radiostanic MON 1 RA - p ístup na radiostanici A a zárove odposlech ostatních p ipojených radiostanic a interkomu MON 1 RB - p ístup na radiostanici B a zárove odposlech ostatních p ipojených radiostanic a interkomu MON 1 RC - p ístup na radiostanici C a zárove odposlech ostatních p ipojených radiostanic a interkomu MON 1 RD - p ístup na radiostanici D a zárove odposlech ostatních p ipojených radiostanic a interkomu CALL - výzva všem ú astník m interkomu Analogická funkce je pro p epína WORK 2 MON 2 sloužící ú astníku. 2. Na levé bo ní stran jednotky se nalézá dvoupinový konektor POWER pro p ipojení napájení interkomu a komunika ní konektor COM 3. Na pravé bo ní stran se nalézají konektory RADIO A RADIO B pro p ipojení radiostanic. Na spodní stran jednotky jsou umíst ny komunika ní konektory COM 1 a COM 2 a konektory HEADSET 1 a HEADSET 2 pro p ipojení náhlavních souprav obou ú astník. ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r 1,5 kg (208 x 122,5 x 91) mm 10 VA / 400 ma Zna ení variant výrobk Ozna ení jednotky je ve tvaru VICM 201, ale v p ípad její modifikace pro konkrétní zástavbu na konkrétní typ vozidla je její ozna ení VICM 201.xx, kde ozna ení xx za te kou jsou dv íslice shodné s ozna ením soupravy, pro kterou je tato jednotka modifikována. ROZM ROVÝ NÁ RTEK /03/CZ

40 ZÁKLADNÍ KOMUNIKA NÍ JEDNOTKA VICM 202 UR ENÍ Základní komunika ní jednotka VICM 202 slouží jako rozhraní pro p ipojení ú astník komunikace do systému. Základní funkce VICM 202: umož uje p ipojení dvou ú astník s náhlavními soupravami VICM 180 a to p ímo nebo prost ednictvím VICM 209 (nutná modifikace VICM 202) variantn umož uje p ipojení jedné náhlavní soupravy a jednoho datového terminálu s p enosovou rychlostí 64 kbit/s zajiš uje ovládání hlasitosti p ipojeného ú astníka a volbu jeho pracovního a monitorovacího kanálu umož uje prioritní volání (CALL) SESTAVA A P ÍSLUŠENSTVÍ S jednotkou je standardn dodávána upev ovací sada pro zástavbu na objekt. Sk í ku je možné vybavit vrchním nárazovým gumovým dílcem. Dalším volitelný p íslušenstvím je bezdrátové klí ovací tla ítko. POPIS Na elním panelu sk í ky jsou umíst ny ty i ovládací prvky, které mají podobu oto ných p epína. P epína e VOL 1 a VOL 2 slouží k individuálnímu nastavení hlasitosti signálu obou ú astník v 5 úrovních. P epína WORK 1 MON 1 slouží ú astníkovi.1 k volb režimu pracovní a monitorovací komunikace v interkomu a nastavení p ístupu na radiostanice. P ipojený ú astník tak m že provád t volbu aktivního komunika ního kanálu, tj. kanálu, do kterého bude vstupovat jeho hovorový signál z mikrofonu. Tímto p epína em lze rovn ž zvolit, zda bude ú astník v interkomu za len n v b žném pracovním režimu, nebo v režimu monitorování neaktivních kanál. Z tohoto d vodu je

41 p epína d len na dv poloviny. V levé polovin je b žný provoz, v pravé polovin je aktivní provoz monitorování. B žný provoz znamená, že ú astník slyší v obou sluchátkách pouze p edvolený aktivni signál. Monitorování neaktivních kanál je režim, kdy v pravém sluchátku slyší všechny signály, které nejsou zvoleny p epína em. Je tak zabezpe eno monitorování provozu interkomu a p ipojených radiostanic.p epína WORK/MON má a má jedenáct poloh: WORK 1 INT - je ú astníkem interkomu WORK 1 RA - p ístup na radiostanici A WORK 1 RB - p ístup na radiostanici B WORK 1 RC - p ístup na radiostanici C WORK 1 RD - p ístup na radiostanici D MON 1 INT - je ú astníkem interkomu a zárove odposlech p ipojených radiostanic MON 1 RA - p ístup na radiostanici A a zárove odposlech ostatních p ipojených radiostanic a interkomu MON 1 RB - p ístup na radiostanici B a zárove odposlech ostatních p ipojených radiostanic a interkomu MON 1 RC - p ístup na radiostanici C a zárove odposlech ostatních p ipojených radiostanic a interkomu MON 1 RD - p ístup na radiostanici D a zárove odposlech ostatních p ipojených radiostanic a interkomu CALL - výzva všem ú astník m interkomu Analogická funkce je pro p epína WORK 2 MON 2 sloužící ú astníkovi.2. Na spodní stran jednotky se nalézá systémový konektor SYSTEM pro p ípojení ke sk í ce VICM 201 a konektory HEADSET 1 a HEADSET 2 pro p ipojení náhlavních souprav obou ú astník. Pro p ipojení prost ednictvím osobní jednotky VICM 209 jednotka vyžaduje modifikaci konektoru HEADSET na konektor CCU. ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r Zna ení variant výrobk 1,1 kg (144 x 125 x 91) mm 9 VA / 350 ma Ozna ení jednotky je ve tvaru VICM 202. V p ípad její modifikace pro zástavbu na konkrétní typ vozidla je její ozna ení VICM 202.xx, kde ozna ení xx za te kou jsou dv íslice shodné s ozna ením soupravy, pro kterou je tato jednotka modifikována. ROZM ROVÝ NÁ RTEK /09/CZ

42 JEDNOTKA RÁDIOVÉHO ROZŠÍ ENÍ VICM 203 UR ENÍ Základní funkce VICM 203: - umož uje p ipojení dalších dvou radiostanic (celkov 4 radiostanice v systému) - pomocí p epína e REBROADCAST lze nastavit retranslaci mezi radiostanicemi SESTAVA A P ÍSLUŠENSTVÍ S jednotkou je standardn dodávána upev ovací sada pro zástavbu na objektu. Sk í ku je možné vybavit vrchním nárazovým gumovým dílcem.

43 POPIS Na elním panelu je jeden ovládací prvek s ozna ením REBROADCAST. Tímto p epína em se ídí retranslace mezi všemi radiostanicemi v systému (p epína REB ON OFF na VICM 201 potom není ve funkci) AB - retranslace probíhá mezi radiostanicemi A a B AC - retranslace probíhá mezi radiostanicemi A a C AD - retranslace probíhá mezi radiostanicemi A a D BC - retranslace probíhá mezi radiostanicemi B a C BD - retranslace probíhá mezi radiostanicemi B a D CD - retranslace probíhá mezi radiostanicemi C a D OFF - retranslace vypnuta Na spodní stran jednotky se nalézá systémový konektor SYSTEM pro p ipojení ke sk í ce VICM 201 a konektory RADIO C a RADIO D pro p ipojení dalších dvou radiostanic. ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r 1,1 kg (144 x 125 x 91) mm 4 VA / 150 ma Zna ení variant výrobk Ozna ení jednotky je ve tvaru VICM 203, ale v p ípad její modifikace pro zástavbu na konkrétní typ vozidla je její ozna ení VICM 203.xx, kde ozna ení xx za te kou jsou dv íslice shodné s ozna ením soupravy, pro kterou je tato jednotka modifikována. ROZM ROVÝ NÁ RTEK /09/CZ

44 INTERFACE PRO P IPOJENÍ POLNÍHO TELEFONU VICM 204 UR ENÍ Základní funkce VICM umož uje p ipojení polního telefonu TPA 97 k digitálnímu interkomu, - pomocí p epína e umož uje definovat p ipojení telefonu k interkomu i radiostanici SESTAVA A P ÍSLUŠENSTVÍ S jednotkou je standardn dodávána upev ovací sada pro zástavbu na objektu. Sk í ku je možné vybavit vrchním nárazovým gumovým dílcem. To se týká i konektoru pro p ipojení polního telefonu na vn jšku vozidla.

45 POPIS Na elním panelu je pouze jeden oto ný p epína TPA 97 s polohami: INT RA RB RC RD CALL - p ístup jen do interkomu - p ístup jen do radiostanice A - p ístup jen do radiostanice B - p ístup jen do radiostanice C - p ístup jen do radiostanice D - signál výzvy všem Na spodní stran jednotky se nalézá systémový konektor SYSTEM pro p ipojení ke sk í ce VICM 201 a konektor s ozna ením TPA 97 pro p ipojení polního telefonu TPA 97. ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost max. rozm ry (d x š x v) p íkon / proudový odb r 1,1 kg (144 x 122,5 x 91) mm 4 VA / 150 ma Zna ení variant výrobk Ozna ení jednotky je ve tvaru VICM 204. V p ípad její modifikace pro zástavbu na konkrétní typ vozidla je její ozna ení VICM 204.xx, kde ozna ení xx za te kou jsou dv íslice shodné s ozna ením soupravy, pro kterou je tato jednotka modifikována. ROZM ROVÝ NÁ RTEK /03/CZ

46 SADA KABELÁŽÍ VICM 210 UR ENÍ Sada se skládá z jednotlivých kabel, jejichž ozna ení je popsáno dále. Jednotlivé kabely propojují sk í ky a další komunika ní jednotky systému mezi sebou. POPIS Signály jsou mezi jednotlivými jednotkami komunika ního systému rozvedeny prost ednictvím jednoduchého kabelu kroucený stín ný pár plus dva napájecí vodi e. Zna ení jednotlivých kabel je v obecné struktu e VLazxx.yy: kde na pozici a symbol A ozna uje kabely s analogovým signálem. Kabely s ozna ením VLA pak na pozici z s íselným symbolem 1 až 9 ozna ují: 1 - kabel p ipojení jednotky VICM 201 na napájecí sí vozidla 2 - nevyužito 3 - nevyužito 4 - nevyužito 5 - kabel pro p ipojení radiostanic A k jednotce VICM 201, VICM kabel pro p ipojení radiostanic B k jednotce VICM201, VICM 202

47 7 - kabel s klí ovacím tla ítkem pro p ipojení náhlavní soupravy VICM nevyužito 9 - kabel pro p ipojení antény VICM 125 k jednotce VICM 120 A obdobn, kde na pozici a symbol D ozna uje kabely s digitálním signálem. Kabely s ozna ením VLD pak na pozici z s íselným symbolem 1 až 9 ozna ují: 1 systémový kabel pro propojení napájení a komunikace mezi jednotkou VICM 201 a jednotkami VICM systémový kabel pro propojení napájení a komunikace mezi jednotkou VICM 201 a dalšími jednotkami VICM 3 - spirálový kabel pro p ipojení napájení, komunikace a analogových signál k VICM nevyužito 5 - kabel p ipojení digitální radiostanice D kabel modemu 6 - kabel servisní 7 nevyužito 8 - kabel servisní 9 - nevyužito Kde pozice xx - ozna uje varinatu kabelu (délku kabelu, nato ení konektoru a jeho klí e) Kde pozice.yy - dv íslice, ozna ují soupravu, ve které je kabel použit; u kabel se používá jen v p ípad, že je kabel specifický pro danou soupravu a nem že být použit v jiné. ZÁKLADNÍ TECHNICKÉ PARAMETRY hmotnost typ. 1,0 kg ZNA ENÍ VARIANT VÝROBK Sada kabeláže se zna í VICM 210.xx.z, kde xx.z jsou t i íslice shodné s ozna ením soupravy VICM 200, pro kterou je tato kabeláž ur ena /04/CZ
