Databázovéa informačnísystémy NÁVRH IMPLEMENTACE 1

Transkript

1 Databázovéa informačnísystémy NÁVRH IMPLEMENTACE 1 1

2 Zadání analýza -návrh -implementace IS 2

3 Návrhimplementace (design) Analýza ~ CO evidovat, CO s daty dělat Návrh ~ JAK to dělat vstupem je výsledek analýzy = data, funkce, stavy systémové funkce, data návrh komunikace, ovládání, formáty systémové funkce nefunkční požadavky HW, SW, legislativa, výstupem bude detailní zadání pro rutinní implementaci = databázi, kódování Dělení návrhu systémový návrh =koncepce řešení vlastní návrh implementace = upřesnění a doplnění algoritmů, dat 3

4 Návrhimplementace Systémový návrh volba koncepce řešení dělení na velké podsystémy (paralelní práce, postupné zavádění) řešení subsystémů (vlastní implemen, koupit, koupit a dodělat) zařazení do kontextu ostatních IS nefunkční požadavky (doba harmonogram, cena, legislativa) prostředí přidělení HW a SW subsystémům určení priorit zpracování (čas, postupně subsystémy úplnost, 100% provoz, ) 4

5 Návrhimplementace Systémový návrh model systému zadání systému možná výpočetní prostředí Systémový design možná vývojová prostředí strategická řešení nákupů upravený model systému strategická řešení tvorby 5

6 Návrhimplementace Objektový návrh upřesnění algoritmů minispecifikace nemá podrobný algoritmus, jen IO optimalizace algoritmu popsaného málo nebo neefektivně manipulace s daty, BEFORE/AFTER příkaz pro řádek, pro atribut (triggery, procedury,...) jednoduché, průhledné, bez fint pružnost, flexibilita budoucích změn optimalizace přístupů k datům pořadí výpočtů nad tabulkami (RA SQL, ne opačně) časováa prostorová složitost (počet průchodů tabulkou, přístupů do databáze) odvozené atributy - výpočet a uložit, periodický výpočet, explicitní příkaz (trigger, uložená proc, proc) indexová analýza 6

7 Upřesněníalgoritmů Příklad: Faktura_prijata (fakt, rok, typ, ci_objed, dodavat, fakt_dodav, da_vyd, te_spl, cena, proc_dph, DPH, suma, zaloha, k_uhrade, da_prik, da_zapl, storno, da_stor, odvod_dph) Minispecifikace: Nováfaktura 1. Zobraz prázdný formulář faktury, vyplň automaticky číslo a rok faktury Číslo faktury: / Typ: _ Číslo objednávky: Dodavatel:.. 2. Uživatel zadáhodnoty typ, ci_objed, Minispecifikace: Měsíční odvod DPH 1. Zobraz dotaz uživateli: Měsíční odvod DPH Zadejte měsíc [mm.rrrr]: 2. Uživatel zadá měsíc 3. Vyber z Faktura_prijatafaktury daného měsíce + nezaúčtované minulé 4. Spočítej sumu DPH 7

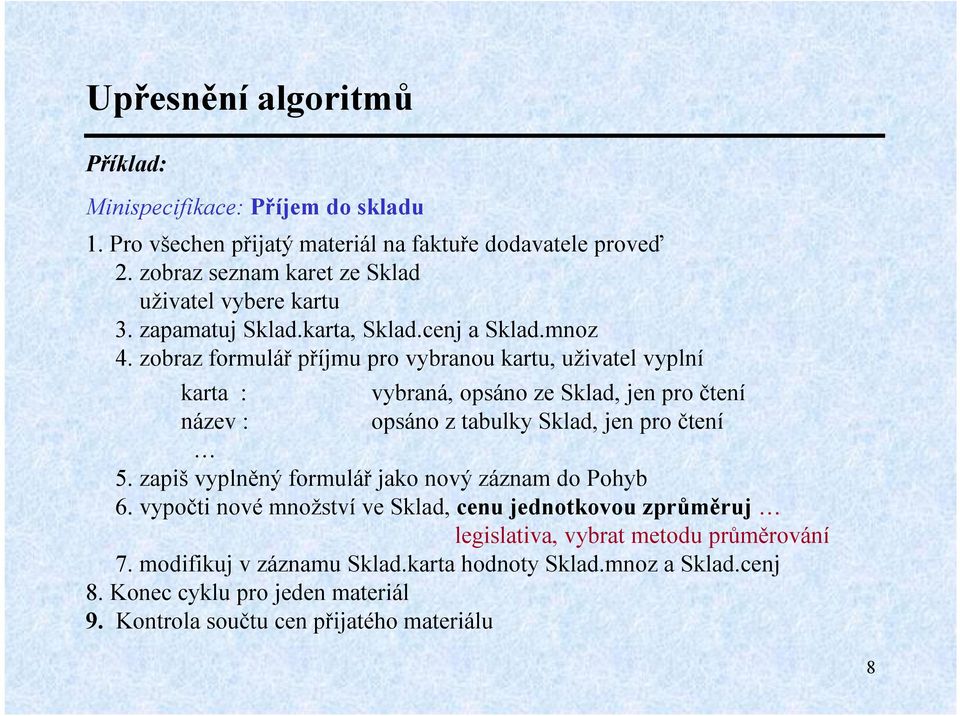

8 Upřesněníalgoritmů Příklad: Minispecifikace: Příjem do skladu 1. Pro všechen přijatý materiál na faktuře dodavatele proveď 2. zobraz seznam karet ze Sklad uživatel vybere kartu 3. zapamatuj Sklad.karta, Sklad.cenj a Sklad.mnoz 4. zobraz formulář příjmu pro vybranou kartu, uživatel vyplní karta : vybraná, opsáno ze Sklad, jen pro čtení název : opsáno ztabulky Sklad, jen pro čtení 5. zapiš vyplněný formulář jako nový záznam do Pohyb 6. vypočti novémnožství ve Sklad, cenu jednotkovou zprůměruj legislativa, vybrat metodu průměrování 7. modifikuj v záznamu Sklad.karta hodnoty Sklad.mnoza Sklad.cenj 8. Konec cyklu pro jeden materiál 9. Kontrola součtu cen přijatého materiálu 8

9 Indexová analýza Indexová analýza Funkce nad každou tabulkou projdeme z hlediska každého atributu, podle nějž se v některých funkcích hledá, pořizuje setříděný seznam ve výpisu, v nápovědě apod., realizuje spojení s jinou tabulkou, ověřuje jednoznačnost v téže tabulce, ověřuje existence v jiné tabulce. Určíme četnost používání takové funkce a navrhneme způsob indexování každého atributu (udržovaný, dočasný, částečný) Informace o navržených indexech doplníme do datového slovníku 9

10 Indexová analýza Příklad: Faktura_prijata (fakt, rok, typ, ci_objed, dodavat, fakt_dodav, da_vyd, te_spl, cena, proc_dph, DPH, suma, zaloha, k_uhrade, da_prik, da_zapl, storno, da_stor, odvod_dph) Minispecifikace: Nováfaktura: fakt inkrement, automaticky setříděno dodavat nabídka při vyplňování dle abecedy, indexována tabulka dodavatelů dle názvu firmy fakt_dodav kontrola na jednoznačnost v Faktura_prijatapro téhoždodavatele dodavat, fakt_dodav zaloha ověření zálohy dle čísla objednávky jen pro typ = Z dle dodav, ci_objed částečný denní používání -všechny udržované Měsíční seznam faktur: dle typu, dodavatelů, fakt_dodav měsíčně dočasný 10
