SITRANS P ZD. Návod k použití. Převodník tlaku SITRANS P ZD (7MF1580) pro měření tlaku a absolutního tlaku

Rozměr: px
Začít zobrazení ze stránky:

Download "SITRANS P ZD. Návod k použití. Převodník tlaku SITRANS P ZD (7MF1580) pro měření tlaku a absolutního tlaku"

Transkript

1 SITRANS P ZD Návod k použití Převodník tlaku SITRANS P ZD (7MF1580) pro měření tlaku a absolutního tlaku

2 Technický popis Rozsah použití Obrázek 1 SITRANS P snímač tlaku, řada ZD Měřící snímač řady ZD 7MF1580 je parametrizovatelný tlakový snímač, používaný pro měření relativního a absolutního tlaku plynů, kapalin a výparů. Je používán v systémech napájení, ve strojním inženýrství, v instalacích dodávky vody a podobně Je vybaven integrovaným digitálním displejem pro zobrazení proměnné tlaku v místě kde je snímač instalován. 1.2 Konstrukce Tlakový snímač se skládá z tenkovrstvého měřícího článku s keramickou membránou, elektronické desky a digitálního displeje, vše umístěno v krytu z nerezové oceli. Tlakový snímač má provozní připojení z nerezové oceli: G1/2A (vnější závit) nebo G1/8A (vnitřní závit) nebo G1/2A pro DIN EN nebo 1/2 14 NPT. Elektrické připojení tvoří zástrčkové připojení (DIN EN A) s kabelovým přívodem M16 x 1.5.

3 Technický popis Návod k obsluze Tlakový snímač je k dispozici ve dvou verzích: typ A a typ B (Obrázek 3, str. 57). Tlakový snímač lze konfigurovat použitím tří tlačítek za skleněným okýnkem. 1.3 Návod k obsluze Tlakový snímač může být rozdělen na následující funkční bloky a individuální funkce: Vstup P tlakové čidlo U ref referenční napětí A/D konvertor analogové-digitální Výstup D/A konvertor analogové-digitální U/I modul s voltampérovým konvertorem a generátorem konstantního napětí EMC výstupní stupeň s ochrannými prvky U H zdroj napájení I A výstupní proud Mikrořadič EEPROM paměť pro všechny parametry μc všechny počítačové funkce a monitorování Obsluha a displej 3 tlačítka konfigurace všech parametrů LCD pro zobrazení měřených hodnot spolu s jednotkami zelená dioda LED pro indikaci normálního provozu Červená dioda LED pro indikaci překročení meze a signalizaci chyby

4 Návod k obsluze Technický popis zelená LED červená LED LCD mbar EEP ROM 3 klávesy EMC 3 klávesy Konfigurace parametrů A/D Konvertor analogové na digitální D/A Konvertor digitální na analogové EEPROM Paměť pro všechny parametry EMC Výstupní stupeň s ochrannými prvky I A Výstupní proud U ref Referenční napětí LCD Zobrazení měřených hodnot s rozměry Zelená LED Zobrazení normálního režimu Červená LED Zobrazení chybových hlášení nebo překročení meze P Keramický měřící článek U H Zdroj napájení μc Mikrořadič pro výpočetní funkce a monitoring Obrázek 2 Funkční schéma 1.4 Obsluha Všechny funkce jsou voleny přes tlačítko módu M, jak je naznačeno v následující tabulce. Stisknutí tlačítka M způsobí, že se aktuální mód zobrazí v levém dolním rohu displeje. Každé další stisknutí tohoto tlačítka zvýší mód o jeden (kromě případu údržb a servisu). Tlačítka a tlačítko jsou používány pro změnu parametrů, aktuální hodnoty nebo fyzikální jednotky a zobrazení této. Jednotka se vrací do funkce 'Měřená hodnota', jestliže tlačítkem M projdete mód 11 nebo jestliže nebyl proveden žád vstup po dobu dvou minut. Nastavené hodnoty jsou uloženy do paměti.

5 Technický popis Návod k obsluze Funkce Mód Klávesové funkce Displej a vysvětlující poznámky M Měřená hodnota (1) Změnit zobrazení měřené hodnoty Změna desetinné čárky M2 Heslo 2 vyšší nižší M4 Měřená hodnota zobrazená v ma nebo % nebo v požadovaných fyzikálních jednotkách Číslo vstupu '99' Fyzikální jednotka 4 změna M5 Počátek měření rozsah 'měřítko' 5 vyšší nižší M6 Technické jednotky tlaku bar, mbar, Pa, kpa, MPa, mh 2 O mmh 2 O, psi, inh 2 O, inhg, fth 2 O, mmhg, kg/cm 2, torr, atm Nastavení z výroby v barech Počátek měření ve zvolených jednotkách měření (číselný vstup v rámci maximálního rozsahu měření ) Nastavení z výroby = 0 bar Konec měření rozsah 'měřítko' 6 vyšší nižší M7 Konec měření ve zvolených jednotkách měření (číselný vstup v rámci maximálního rozsahu měření ) Nastavení z výroby dle max. rozsahu měření v barech. Překročení horní mezní hodnoty 7 vyšší nižší M8 Překročení spodní mezní hodnoty 8 vyšší nižší M9 Seřízení nuly 9 vyšší nižší M10 Horní mez saturace proudu Dolní mez saturace proudu 10 vyšší nižší M11 11 vyšší nižší M12 Elektrické tlumení 12 vyšší nižší M1, překročení nastavené mezní hodnoty (číselný vstup mezi -10% a 110% max. rozsahu měření) Nastavení z výroby = max. rozsah měření v barech, překročení nastavené mezní hodnoty směrem dolů (číselný vstup mezi -10% a 110% max. rozsahu měření) Nastavení z výroby = 0 bar Výstupní hodnota = Hodnota na vstupu + nastavení nuly (číselný vstup mezi -10% a +10% max. rozsahu měření) Nastavení z výroby = 0 bar Horní saturace proudu (rozsah nastavení 20.5 až 23 ma) Nastavení z výroby = 20.5 ma Dolní výstražná mez (rozsah nastavení 3.6 až 3.8 ma) Nastavení z výroby = 3.8 ma Časová konstanta T 63 vs (rozsah nastavení s) Standardní nastavení = 0.2 s = jednotky přechází do dalšího módu

6 Návod k obsluze Technický popis Následující platí pro všechny módy: Poslední zobrazená hodnota bude uložena, když opustíte odpovídající mód. Zadávání hesla (mód 2) Jakmile bylo zadáno heslo, mohou být zpřístupněny módy 4 až 12. Heslo je '99'. Použijte tlačítko M pro nastavení módu 2 Použijte tlačítko nebo tlačítko pro volbu hesla Pokud je heslo správné, budou přístupné další módy. Jestliže je heslo nesprávné, přístroj přeskočí zpět k módu 1 Heslo '105' Vám dovoluje nastavit nebo rekalibrovat výstupní proud (módy 3a a 3b); Viz. kapitola 5, str. 59. Heslo '110' Vám dovoluje vynulovat standardní nastavení; Viz. kapitola 5, str. 59. Volba jednotek měření (mód 4) Jakmile bylo zadáno správné heslo (99), použijte tlačítko M pro přechod do módu 4. Jednotky měření jsou zobrazeny následovně: bar, mbar, mmh 2 O, inh 2 O, fth 2 O, mmhg, inhg, psi, Pa, kpa, MPa, mh 2 O, kg/cm 2, torr, atm Parametry v módech 5, 6, 7, 8 a 9 jsou automaticky převedeny na nové jednotky. Postup: Použijte tlačítko nebo tlačítko pro volbu jednotek měření, potvrďte stiskem tlačítka M a toto Vás dovede do následujícího módu (mód 5) Nastavení rozsahu měření tlaku (módy 5 a 6) Po dodávce jednotky je rozsah měření tlaku nastaven na maximální nebo požadovaný měřící rozsah. Maximální rozsahy měření jsou 2 bar, 10 bar, 50 bar, 200 bar nebo 400 bar (zobrazeno na továrním štítku).

7 Technický popis Návod k obsluze Nejmenší doporučené měřící rozpětí tlakového snímače je jedna pětina maximálního rozsahu měření tak, aby se docílila nejlepší možná přesnost měření na základě technických údajů. Měřící rozpětí až do jedné desetiny maximálního rozsahu měření jsou také možné, ale můžeme zde očekávat docela velké chyby v měření (teplotní citlivost a zvlnění výstupního signálu). Postup: Nastavení počátku měřícího rozsahu (mód 5) Nastavte počátek rozsahu měření, jaký chcete (v rozmezí od 0% do 100% maximálního rozsahu měření) obvyklým způsobem, potvrďte stiskem tlačítka M, a přístroj přejde do následujícího módu (mód 6). Nastavení konce měřícího rozsahu (mód 6) Nastavte konec rozsahu měření, jaký chcete (v rozmezí od 0% do 100% maximálního rozsahu měření), potvrďte stiskem tlačítka M, a přístroj přejde do následujícího módu (mód 7). Rostoucí charakteristika: Počátek rozsahu měření musí být nižší než konec rozsahu měření. Klesající charakteristika:být vyšší než konec rozsahu měření. Zde by nemělo nejmenší měřící rozpětí = Abs (konec měření počátek měření) klesnout pod jednu pětinu maximálního rozsahu měření, jestliže má být docíleno nejlepších výsledků měření. Nejmenší měřící rozpětí, které lze nastavit, může být jedna desetina maximálního rozsahu měření. Povšimněte si 'Nastavení rozsahu měření tlaku', viz. módy nastavení 5 a 6. Nastavení mezních hodnot (módy 7 a 8) Překročení mezí směrem nahoru jsou signalizována dvěma diodami LED nad LCD displejem. Zelená dioda LED signalizuje LED, že měřený tlak je mezi dvěma mezemi. Červená dioda LED signalizuje, že je tlak mimo mez. Překročení meze směrem nahoru je signalizováno na displeji LCD symbolem a překročení meze směrem dolů symbolem.

8 Návod k obsluze Technický popis Postup: Nastavení horní meze (mez 1) (mód 7) Horní mez je nastavena ve vybraných měřících jednotkách a potvrzena stiskem tlačítka M; toto Vás dovede do následujícího módu (mód 8) Zde můžete zadat hodnotu mezi -10% a 110% maximálního rozsahu měření. Mějte na paměti jednotky měření, které byly zvoleny! Nastavení spodní meze (mez 2) (mód 8) Spodní mez je nastavena ve vybraných měřících jednotkách a potvrzena stiskem tlačítka M; toto Vás dovede do následujícího módu (mód 9) Zde můžete zadat hodnotu mezi -10% a 110% maximálního rozsahu měření. Mějte na paměti jednotky měření, které byly zvoleny a vakuum! Nastavení nulování (mód 9) Tento mód Vám dovoluje upravovat chybu čidla v porovnání se známým tlakem nebo potlačit nebo zvýšit nulový bod, pokud by to bylo nutné pro kompenzování polohy tlakového snímače vzhledem k bodu měření. Hodnota, zadaná pro kompenzaci nulového bodu, je potom přidána k aktuálně měřené hodnotě. Postup: Požadované seřízení nuly je nastaveno obvyklým způsobem a potvrzeno stiskem tlačítka M ; toto Vás dovede do následujícího módu (mód 10) Zde můžete zadat hodnotu mezi -10% a +10% maximálního rozsahu měření. Mějte na paměti jednotky měření, které byly zvoleny a vakuum! Nastavení meze saturovaného proudu (módy 10 a 11) Můžete zvolit hodnoty výstupního proudu v rozmezí nad 20 ma a pod 4 ma; Tyto se potom stanou horní a dolní mezí saturovaného proudu. Postup: Nastavení horní meze saturace proudu (mód 10) Horní mez saturace proudu je nastavena v ma a potvrzena stiskem tlačítka M ; toto Vás dovede do následujícího módu (mód 11) Rozsah nastavení je mezi 20.5 ma a 23 ma

9 Technický popis Návod k obsluze Nastavení spodní meze saturovaného proudu (mód 11) Spodní mez saturace proudu je nastavena v ma a potvrzena stiskem tlačítka M ; toto Vás dovede do následujícího módu (mód 12) Rozsah nastavení je mezi 3.6 ma a 3.8 ma Nastavení elektrického tlumení (mód 12) Časová odezva přístroje je určena nastavitelným elektrickým tlumením. Tlumení lze nastavit na hodnotu mezi 0.1 a 100 s při intervalech 0.1 s. Po parametrizaci a potvrzení tlačítkem M, přejde přístroj do módu 1.

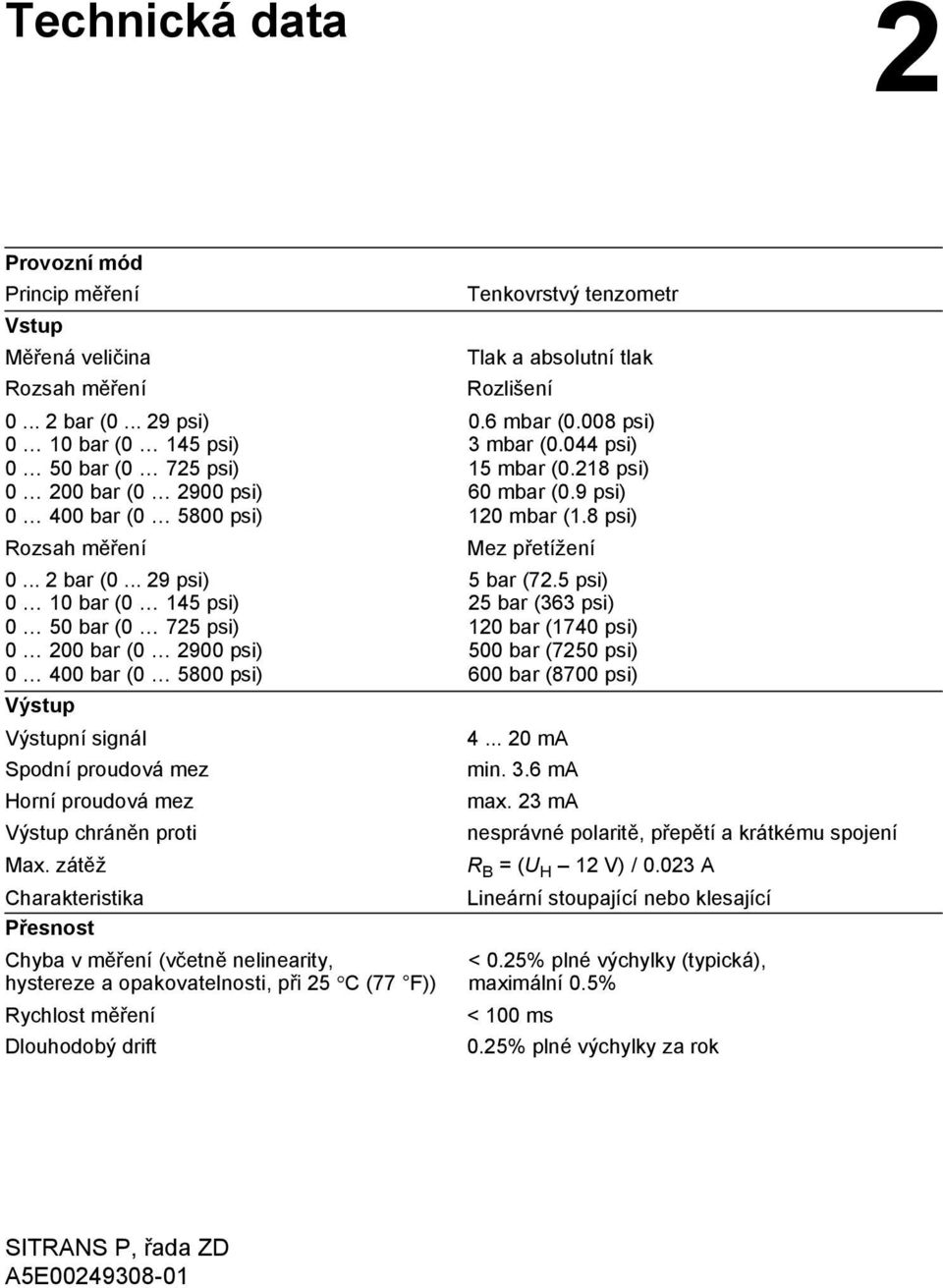

10 Technická data 2 Provozní mód Princip měření Vstup Měřená veličina Rozsah měření bar ( psi) 0 10 bar (0 145 psi) 0 50 bar (0 725 psi) bar ( psi) bar ( psi) Rozsah měření bar ( psi) 0 10 bar (0 145 psi) 0 50 bar (0 725 psi) bar ( psi) bar ( psi) Výstup Výstupní signál Spodní proudová mez Horní proudová mez Výstup chráněn proti Max. zátěž Charakteristika Přesnost Chyba v měření (včetně nelinearity, hystereze a opakovatelnosti, při 25 C (77 F)) Rychlost měření Dlouhodobý drift Tenkovrstvý tenzometr Tlak a absolutní tlak Rozlišení 0.6 mbar (0.008 psi) 3 mbar (0.044 psi) 15 mbar (0.218 psi) 60 mbar (0.9 psi) 120 mbar (1.8 psi) Mez přetížení 5 bar (72.5 psi) 25 bar (363 psi) 120 bar (1740 psi) 500 bar (7250 psi) 600 bar (8700 psi) ma min. 3.6 ma max. 23 ma nesprávné polaritě, přepětí a krátkému spojení R B = (U H 12 V) / A Lineární stoupající nebo klesající < 0.25% plné výchylky (typická), maximální 0.5% < 100 ms 0.25% plné výchylky za rok

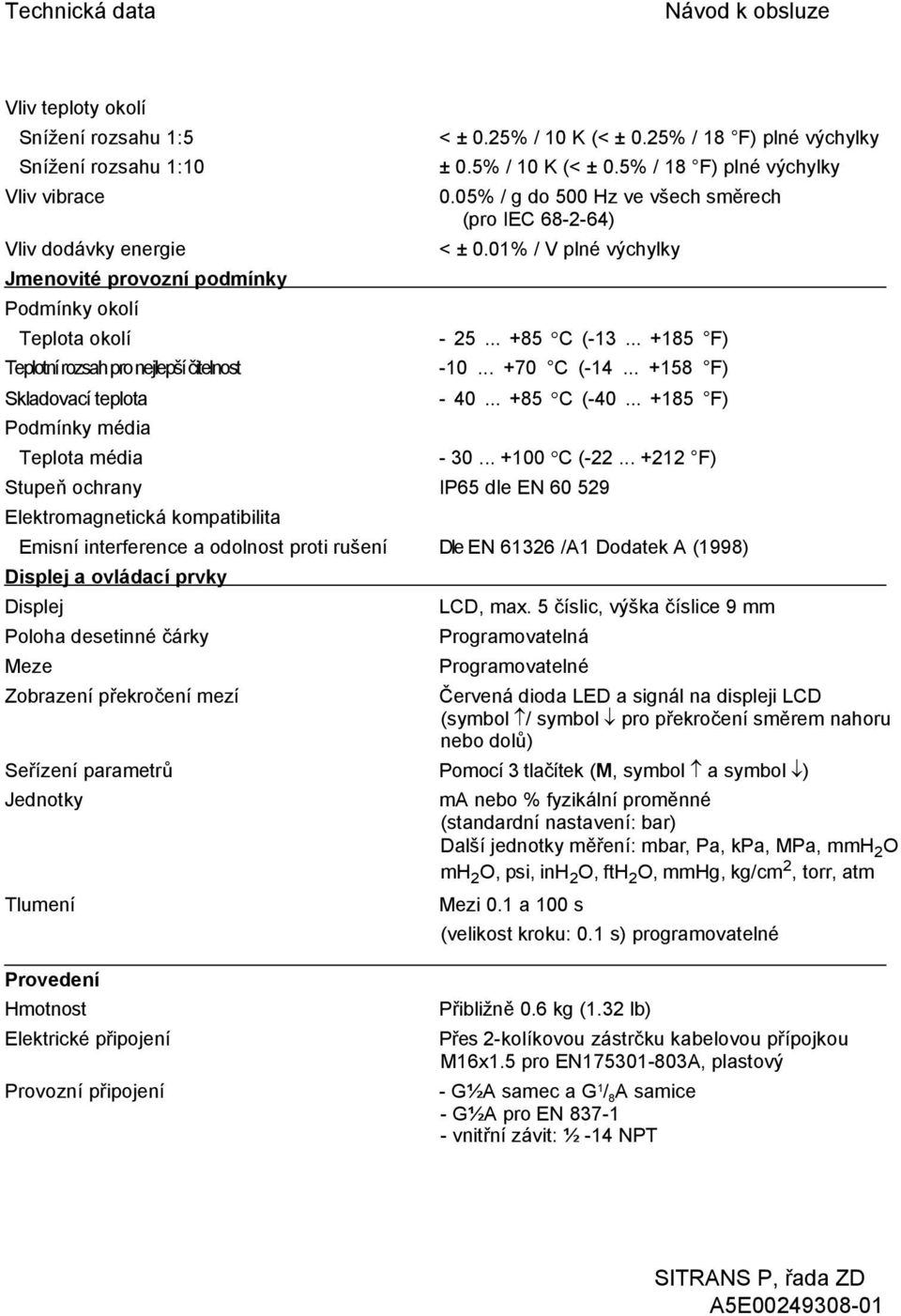

11 Technická data Návod k obsluze Vliv teploty okolí Snížení rozsahu 1:5 Snížení rozsahu 1:10 Vliv vibrace Vliv dodávky energie Jmenovité provozní podmínky Podmínky okolí < ± 0.25% / 10 K (< ± 0.25% / 18 F) plné výchylky ± 0.5% / 10 K (< ± 0.5% / 18 F) plné výchylky 0.05% / g do 500 Hz ve všech směrech (pro IEC ) < ± 0.01% / V plné výchylky Teplota okolí C ( F) Teplotní rozsah pro nejlepší čitelnost C ( F) Skladovací teplota C ( F) Podmínky média Teplota média C ( F) Stupeň ochrany IP65 dle EN Elektromagnetická kompatibilita Emisní interference a odolnost proti rušení Dle EN /A1 Dodatek A (1998) Displej a ovládací prvky Displej Poloha desetinné čárky Meze Zobrazení překročení mezí LCD, max. 5 číslic, výška číslice 9 mm Programovatelná Programovatelné Červená dioda LED a signál na displeji LCD (symbol / symbol pro překročení směrem nahoru nebo dolů) Seřízení parametrů Pomocí 3 tlačítek (M, symbol a symbol ) Jednotky ma nebo % fyzikální proměnné (standardní nastavení: bar) Další jednotky měření: mbar, Pa, kpa, MPa, mmh 2 O mh 2 O, psi, inh 2 O, fth 2 O, mmhg, kg/cm 2, torr, atm Tlumení Mezi 0.1 a 100 s (velikost kroku: 0.1 s) programovatelné Provedení Hmotnost Elektrické připojení Provozní připojení Přibližně 0.6 kg (1.32 lb) Přes 2-kolíkovou zástrčku kabelovou přípojkou M16x1.5 pro EN A, plastový - G½A samec a G 1 / 8 A samice - G½A pro EN vnitřní závit: ½ -14 NPT

12 Návod k obsluze Technická data Konstrukce krytu a provozní připojení Materiály Materiály nenamáčených částí Přenosný kryt Kryt (víko) Materiály namočených částí - Radiální (typ A), lze otáčet o max. ±120 (α) - Axiální (typ B), lze otáčet o max mm (3.15 palců), nerezová ocel (materiá č ) Nerezová ocel (materiál č ) se sklem Měřící článek Al 2 O 3 Ploché těsnění Viton Provozní připojení Zdroj energie Svorkové napětí na tlakovém snímači (U H ) Certifikáty a schválení Klasifikace dle směrnice o tlakových zařízeních 97/23/EC Nerezová ocel (materiál č / 316Ti) DC V Pro plynné tekutiny skupina 1 a pro kapalné tekutiny skupina 1; Vyhovuje požadavkům článku 3, Par. 3 (sondážní technické praxe SEP)

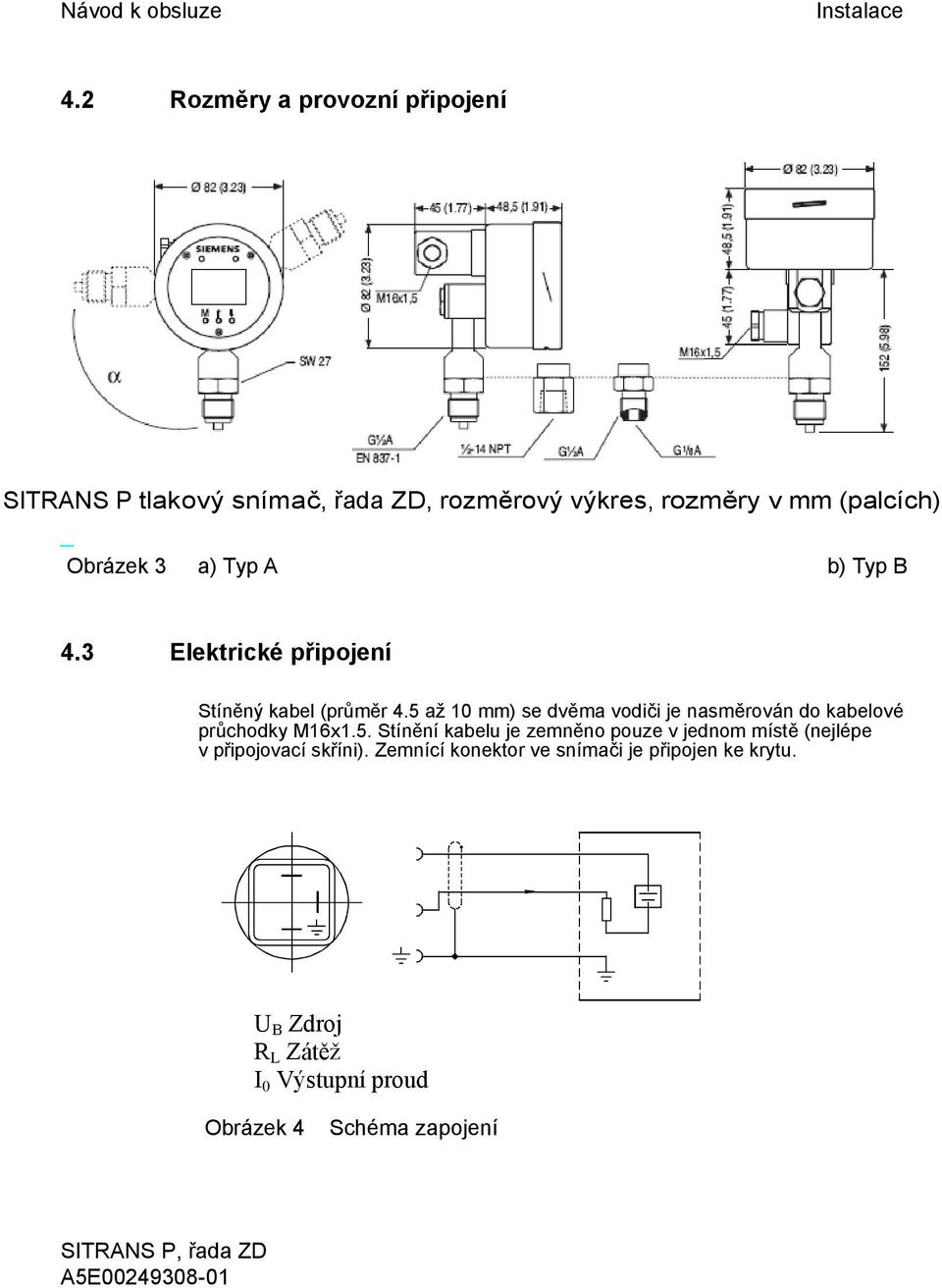

13 Návod k obsluze Instalace 4.2 Rozměry a provozní připojení Ø 82 (3.23) = 9> <<: 8 = 9>?>: : >@A> = SW 27 >@A> = 1; 2 8 <'> ;'> 2 1; 1 > 8 SITRANS P tlakový snímač, řada ZD, rozměrový výkres, rozměry v mm (palcích) Obrázek 3 a) Typ A b) Typ B 4.3 Elektrické připojení Stíněný kabel (průměr 4.5 až 10 mm) se dvěma vodiči je nasměrován do kabelové průchodky M16x1.5. Stínění kabelu je zemněno pouze v jednom místě (nejlépe v připojovací skříni). Zemnící konektor ve snímači je připojen ke krytu. U B Zdroj R L Zátěž I 0 Výstupní proud Obrázek 4 Schéma zapojení

14 Servis a údržba 5 Jak je popsáno v části 1.4, funkce pro servis a údržbu jsou přístupné následovně. Veškeré funkce jsou vybírány přes tlačítko módu M, jak je vyznačeno v následující tabulce. Stisknutí tlačítka M způsobí zobrazení aktuálního módu v levém dolním rohu displeje. Každý následující stisk tlačítka zvýší číslo módu o jednu. Přístroj se vrátí zpět do funkce 'Měřená hodnota', jestliže tlačítkem M projdete mód 11 nebo jestliže nebylo provedeno žádné zadání po dobu dvou minut. Nastavené hodnoty jsou uloženy do paměti. VAROVÁNÍ Nesprávné zadání může v systému způsobit vážné problémy. Doporučujeme, aby toto seřízení prováděli pouze vyškolení technici. Vkládání hesla (mód 2) Jakmile bylo vloženo heslo, lze módy 3a, 3b a 3k zpřístupnit. Hesla jsou následující: 105 pro kalibrování výstupního proudu 110 pro vynulování standardního nastavení Použijte tlačítko M pro nastavení módu 2 Použijte tlačítko nebo tlačítko pro volbu hesla Jestliže je heslo správné, módy budou přístupné. Jestliže je heslo nesprávné, přístroj se vrátí zpět do módu 1.

15 Servis a údržba Návod k obsluze Funkce Mód Klávesové funkce Displej a vysvětlující poznámky M Kalibrace výstupního proudu na 4 ma Kalibrace výstupního proudu na 20 ma Standardní nastavení 3a vyšší nižší krátce M3b dlouze M1 3b vyšší nižší krátce M3a dlouze M1 3k současně a : stisknuto a M1 M1 Výstupní proud v ma, Je-li nebo drženo stisknuto krátce, přesné nastavení; jestliže ne, přibližné nastavení Výstupní proud v ma, Je-li nebo drženo stisknuto krátce, přesné nastavení; jestliže ne, přibližné nastavení Resetování na standardní nastavení Kalibrování výstupního proudu (módy 3a a 3b) Tento postup je prováděn po výrobě a měl by být opakován pouze následují rekalibraci výstupního proudu. Jakmile bylo zadáno správné heslo (105), použijte tlačítko M pro přechod do módu 3a. Jestliže stisknete tlačítko nebo tlačítko, výstupn proud bude změněn. Přesná kalibrace je prováděna krátkým stisknutím tlačítka a přibližná kalibrace stiskem tlačítka po delší časový úsek. Postup: Kalibrace výstupního proudu 4 ma (mód 3a) V módu 3a, je na výstupu nastaven počátek měřícího rozsahu při 4.00 ± 0.01 ma Stiskněte krátce tlačítko M pro přechod do módu 3b

16 Návod k obsluze Servis a údržba Kalibrace výstupního proudu 20 ma (mód 3b) V módu 3b, je na výstupu nastaven počátek měřícího rozsahu při ± 0.01 ma Krátký stisk tlačítka M Vás vrátí zpět do módu 3a (nastavení pro 4 ma a 20 ma jsou navzájem zcela nezávislá to znamená, že je nutná kontrola nebo rekalibrace). Stiskněte tlačítko M delší dobu pro návrat přístroje zpět do měřícího módu (mód 1) Resetování na standardní nastavení (mód 3k) Jakmile bylo zadáno správné heslo (110), použijte tlačítko M pro přechod do módu 3k. Postup: Jestliže stisknete současně tlačítko a tlačítko, jsou parametry přístroje z módů 4 až 12 resetovány na standardní nastavení, jako je nastavení výstupního proudu (módy 3a a 3b) a přístroj přejde automaticky do měřícího módu (mód 1) Jestliže stisknete tlačítko M, přístroj přejde do měřícího módu (mód 1) bez resetování na standardní nastavení

17 Dodatek Směrnice pro tlaková zařízení (DGRL) Směrnice pro tlaková zařízení 97/23/EC se týká harmonizace zákonných ustanovení Evropské unie pro tlaková zařízení. Tlakové zařízení ve smyslu směrnice jsou nádoby, potrubí a části zařízení s maximálním přípustným tlakem větším než 0.5 bar nad atmosférickým tlakem. Směrnice pro tlaková zařízení je používána od 29. listopadu 1999 A v platnosti je od 29. května SITRANS P, řady ZD byl zařazen podle DGRL 97/23/EC pro plynové tekutiny do skupiny 1 a pro kapalné tekutiny do skupiny 2 článek 3 par. 3 (sondážní technické praxe).

18 Dodatek Návod k obsluze 6.2 Certifikáty

19 Návod k obsluze Dodatek
